Приспособления для фрезера по дереву своими руками


Фрезерные станки относятся к разряду столярного оборудования. С их помощью вырезают различные деревянные детали, обрабатывают заготовки из дерева, придавая им нужную форму. Ручные фрезеры становятся незаменимыми помощниками мастеров, работающих на дому. Придать заготовке авторскую форму помогают приспособления для ручного фрезера, которые несложно изготовить своими руками.

Процесс изготовления дополнительных приспособлений

Производители фрезеров, заботясь о потребителях, включают в комплект простейший набор инструментов, облегчающих труд фрезеровщиков. Обзавестись остальным набором необходимых приспособлений можно двумя способами:

Приспособления для фрезера по дереву

  • приобрести в готовом виде;
  • изготовить своими руками.

Если позволяют финансовые возможности, то нет необходимости тратить драгоценное время на изготовление инструментов. Но большинство домашних мастеров, все же, предпочитают делать их самостоятельно. Тем более процесс их изготовления не представляет особых сложностей.

Самодельные приспособления не требуют предварительного составления чертежей. Сделать их можно, используя простейший рисунок, понимая принцип их действия, и имея в наличии минимальный набор инструментов.

Сложности могут возникнуть только в процессе изготовления стола для ручного фрезера. Здесь потребуется приложить максимум усилий, направленных на произведение расчетов и обозначение размеров стола. Поэтому без чертежа обойтись вряд ли удастся.

Ручной фрезерный станок – основы работы

Прежде чем приступать к работе, необходимо выполнить следующие действия:

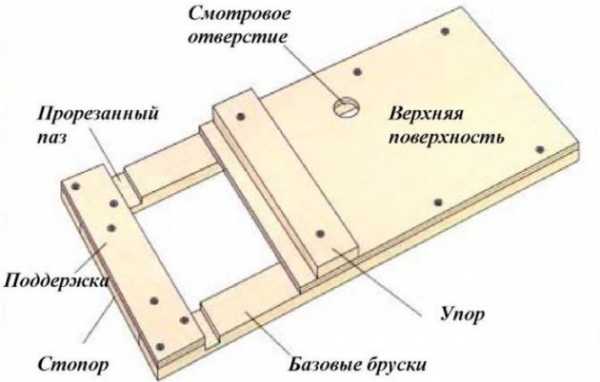

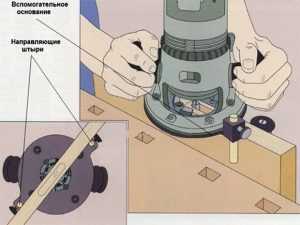

Схема создания платформы под фрезер

  • закрепить фрезу в цанге;
  • убедиться в том, что приспособление соответствует мощности и оборотам ручного фрезера;
  • настроить необходимую глубину фрезеровки;
  • если предполагается использовать фрезы для обработки кромок, нужно установить направляющее кольцо или подшипник.

Следует помнить, что обрабатываемая деталь всегда должна надежно упираться в какую-либо поверхность. Неподвижность детали необходимо обеспечить еще до включения двигателя фрезера.

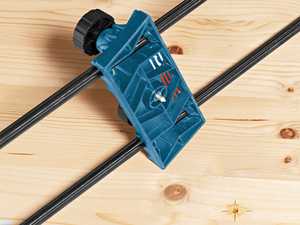

Особенности изготовления параллельного упора

Параллельный упор – это самое распространенное приспособление для ручного фрезера. Оно позволяет фрезе передвигаться по прямой линии относительно базовой поверхности, например, края стола или направляющей рейки. С помощью параллельного упора можно фрезеровать пазы, расположенные на обрабатываемой заготовке, или кромки.

Это приспособление практически всегда поставляется вместе с ручным фрезером. Но при его отсутствии можно справиться своими силами. Параллельный упор имеет простую конструкцию, поэтому его не составит труда изготовить самостоятельно.

В него включены следующие элементы:

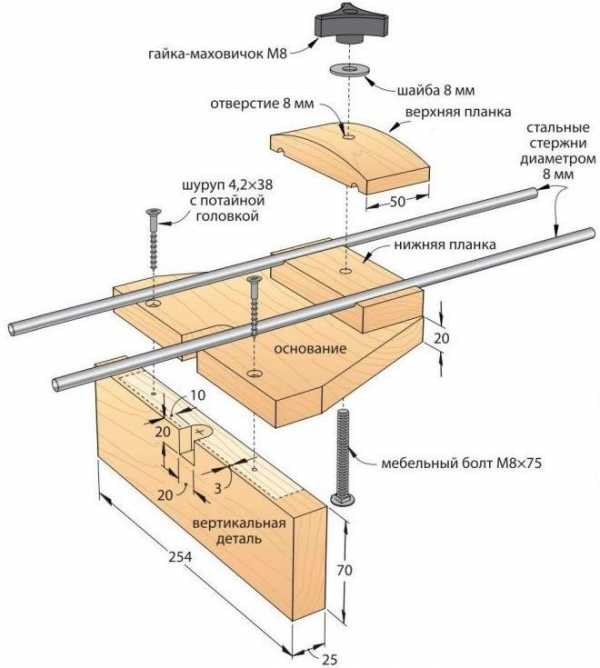

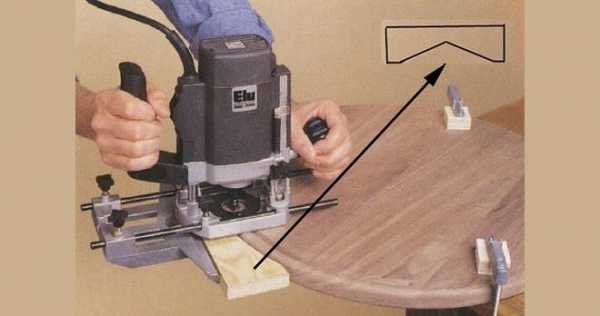

Схема параллельного упора на ручном фрезере

  • штанги, вставляемые в корпус фрезера;
  • стопорный винт, фиксирующий штанги;
  • настроечный винт, позволяющий регулировать расстояние фрезы от обрабатываемой поверхности;
  • опорные накладки, благодаря которым приспособление упирается в обрабатываемую поверхность.

Для начала необходимо выбрать плоское основание, проходящее параллельно линии движения фрезы. В качестве упора может быть использован любой продолговатый предмет, который соединяют с фрезером одной, а лучше двумя, фиксируемыми штангами.

Чтобы подготовить упор к работе, нужно вставить штанги в отверстия, расположенные в основании фрезера, и зафиксировать их стопорным винтом. Далее приступают к регулировке расстояния между фрезой и поверхностью упора, задействовав регулировочный винт.

С помощью параллельного упора можно создавать не только прямолинейные, но и фигурные резы. Для этого приспособление дополняют еще одной деталью – деревянным бруском. Одна сторона детали должна быть прямой, а вторая округлой или угловой. Брусок располагают на рабочей поверхности так, чтобы его прямая сторона упиралась в упор, а криволинейная – в базовую поверхность.

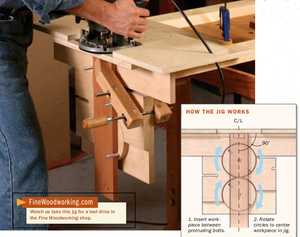

Изготовление приспособлений для обработки столбов и балясин

Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.

Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такого приспособления состоит из следующих элементов:

Приспособление по дереву в деталях

  • корпуса;
  • передвижной фрезерной каретки;
  • диска для установки угла поворота;
  • фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
  • стопорного винта.

Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.

Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.

Секреты фрезерования шипов

«Шип-паз» – это наиболее надежный способ крепления деревянных деталей. Его применяют при строительстве домов из бруса, половых покрытий и в других бытовых нуждах.

Изделие для изготовления шипов

Чтобы выполнить такое замковое соединение, необходимо соблюдать высокую точность при вырезании шипов. И самым лучшим помощником в этом непростом деле является шипорезное приспособление для ручного фрезера.

Общий вид инструмента для изготовления «ласточкиного хвоста»

Благодаря его универсальности удается выполнить фрезерование различных замковых соединений, в том числе прямых и более сложных, к числу которых относится «ласточкин хвост».

Основным элементом шипорезного приспособления является копировальное кольцо. Оно обеспечивает точность движения фрезы, перемещается по пазу в специальном шаблоне для фрезера. Изготовить копировальный станок можно своими руками. Для этого нужно подобрать шаблоны пазов, которые будут вырезаться с помощью фрезеровочного станка.

Заключение

Ручной фрезер – это функциональное устройство, поэтому начинающие мастера не всегда понимают, для чего нужны дополнительные приспособления. Но настольный вариант фрезерного станка – это непрофессиональное оборудование, а потому он не способен выполнять все необходимые обрабатывающие операции. Изготовив дополнительные приспособления для фрезера, удастся ручное устройство превратить в полноценный обрабатывающий станок.

Правильное направление при работе фрезером

К примеру, если зафиксировать ручной фрезеровочный станок на направляющей, можно облегчить процесс выполнения работ и повысить их качество. К тому же такое приспособление имеет настолько простую конструкцию, что изготовить его самостоятельно сможет даже начинающий домашний мастер. А если на подошве станка закрепить фанерный треугольник, можно выполнять закругленные углы.

Сделав собственноручно все необходимые приспособления, не нужно останавливаться на достигнутом. Необходимо развивать свои навыки в выбранном направлении. Покорить следующую вершину можно, если все фрезеровочные операции выполнить на токарном станке. Но прежде для него придется изготовить дополнительные приспособления.

Расширив возможности этого оборудования, удастся обрабатывать плоские поверхности, вырезать пазы и канавки, производить обработку деталей по круглому контуру. Главное – это желание совершенствовать навыки.

Видео по теме: Приспособления для ручного фрезера


specnavigator.ru

Приспособления для ручного фрезера своими руками

Чтобы упростить работу с фрезерным станком часто требуются некоторые вспомогательные устройства. Сделать приспособления для ручного фрезера своими руками довольно просто, однако при этом следует понимать, что именно нужно для конкретной работы. Это необходимо для того, чтобы фреза шла по строго определенной траектории (это позволяет выполнить четкий, не смазанный узор/линию).

Схема параллельного упора на ручном фрезере.

Самодельные приспособления для фрезерного станка позволяют удерживать обрабатываемую деталь в нужном положении относительно фрезы.

Учитывая то, что такие вспомогательные инструменты обычно стоят довольно дорого, то их всегда можно легко изготовить в домашних условиях. Справедливости ради, стоит отметить, что некоторые приспособления идут в комплекте с фрезерным станком. О том, что необходимо для работы на нем, будет рассказано ниже.

Что и зачем

При наличии у мастера фрезерного станка, возможно без проблем вырезать пазы в различных заготовках и осуществить красивую гравировку. Особенностями аппарата для бытовых нужд являются малые габариты устройства и не очень удобная компоновка станка. Если небольшие размеры являются положительной особенностью, то не всегда продуманно устройство и компоновка. Это требует особого подхода к процессу работы.

Упрощение манипуляций с заготовками позволит существенно повысить качество их отделки.

Этого можно добиться созданием вспомогательных инструментов. Не секрет, что приспособление для конкретной работы желательно изготавливать самостоятельно, поскольку часто промышленные изделия для этих целей менее удобны и практичны. Создание вспомогательного инструмента позволит произвести его конкретно «под себя» — по размеру, форме, для определенных целей.

Что наиболее часто изготавливают для работы на фрезерном станке:

Правильное направление при работе фрезером.

  1. Параллельный упор. Он обеспечивает выдерживание прямой линии паза в процессе работы. Очень часто идет в комплекте к станку. Однако те устройства, что идут вместе с инструментом, часто имеют существенный недостаток — они коротковаты и не широки.
  2. Направляющие. Обычно таковой выступает шина. По своим функциям она сходная с пантографом. Однако она позволяет дать больше пространства для «маневра» при работе. Ее возможно установить под любым удобным углом на любом расстоянии от станка. Это позволяет быстро и и ровно прорезать фрезу.
  3. Копировальное кольцо. Эти приспособления позволяют обеспечить лучшую и необходимую траекторию перемещения фрезы. Их часто устанавливают на ее подошву. Для обеспечения всех необходимых работ, колец делают столько, чтобы покрыть все необходимые потребности.

Здесь перечислен только необходимый минимум инструментов при работе на фрезерном станке. Существуют и другие приспособления, которые применяются при более тонкой работе, например, пантограф, струбцины и т.д. Поскольку каждый мастер сам определяет, что ему нужно, а что нет, подробно рассматривать другие устройства не стоит. Все что потребуется из приспособлений сверх перечисленного, делается исходя из собственного опыта работы. Это связано с тем, что часто люди стараются уподобиться супер-мастеру, делая и приобретая все, что только возможно, однако в большинстве случаев инструменты просто висят на полочке. Поэтому остановимся подробнее на том, как сделать перечисленные изделия.

Вернуться к оглавлению

Параллельный упор

Правила работы с шаблонами для фрезера.

Обычно этот элемент входит в конструкцию фрезерного станка. Он состоит из 2 стержней-направляющих и зажима между ними. Фрез проходит между направляющими и ограничивается их длиной.

Очень часто стандартные упоры, которые идут в комплект к станку, имеют очень короткие направляющие, что существенно ограничивает и усложняет работу с длинными деталями и заготовками.

Многие фирмы-производители фрезерных станков торгуют и комплектующими к ним, в том чисел и упорами.

Однако стоимость за дополнительные приспособления (даже если они устраивают человека) часто сопоставима с ценой самого инструмента, что делает не рентабельным их покупку. Поэтому часто мастера стараются заменить заводской упор на самодельный.

Для его изготовления потребуются металлические стержни или трубы для направляющих. Их диаметр должен быть равен диаметру последних. В качестве материла для направляющих лучше всего использовать стержни из нержавейки или латуни. Если их диаметр будет больше, чем отверстия для направляющих в станке, то лишний металл снимается на токарном инструменте.

Готовые стержни должны быть гладкими, чтобы не затруднять ход фрезы. Для этого их следует отшлифовать и при необходимости покрыть лаком или краской.

Лифт для фрезера.

Следующим важным элементом, который необходим для создания параллельного изделия, является упор, который крепится на направляющие (на конце).

Для снабжения новых направляющих упором, рекомендуется снять его с параллельного изделия, который шел в комплекте с фрезой, и установить на новые направляющие.

Если требуется усилить упор или нет возможности демонтажа станкового, в этом случае его изготавливают самостоятельно. В качестве материалов следует использовать нержавейку для корпуса и зажимов, свинец для утяжелителя.

Конструкция может быть любой: она может копировать заводские устройства или быть собственной разработки и задумки. Все это обеспечит необходимый комфорт при работе.

Удлиненный упор позволяет исключить возможность вибраций, резких остановок, что существенно повышает качество работы фреза.

Вернуться к оглавлению

Шины направляющие

Принцип действий этого приспособления очень похож на работу параллельного упора. Однако в отличии от него, направляющие шины устанавливаются под любыми углами относительно направления фрезы.

Схема направляющей шины.

Это позволит не только осуществлять точный и ровный рез, но и позволит выбирать сторону движения фрезера. Более продвинутые шины имеют разметки, стопоры, что упрощает целый ряд операций.

Например, вырезание отверстий, находящихся на определенном расстоянии друг от друга или вырезать прерывающийся паз и т.д.

В качестве направляющей шины могут быть использованы обычные доски, которые крепят к поверхности струбцинами или ставят тяжелые предметы на них для их фиксации. К шине можно еще добавить стопорные башмаки, которые ограничивают ход фрезы. Часто их делают смещающимися, что позволяет регулировать длину хода.

Самой примитивной шиной может выступать обычная доска или брус. Применяют его следующим образом: заготовка фиксируется струбцинами к рабочей поверхности (при этом важно подложить под зажимы прокладки), далее на заготовку кладется шина под нужным углом, а вдоль нее проходит фрез. Однако для более качественной и удобной работы рекомендуется доску «апгрейдить».

Для этого в ней вырезается паз по всей длине, который должен обеспечивать фиксацию упора фреза. Это позволит существенно расширить возможности использования шины. Далее делаются башмаки-упоры, которые ограничат ход фреза.

Их также делают из бруса. Для более эстетического внешнего вида инструмента, их можно сделать клиновидной формы. Далее башмаки оборудуются направляющей под вырезанный в шине паз и монтируются.

Вернуться к оглавлению

Кольца копировальные

Они представляют собой пластины круглой формы, у которых выступает буртик. Последний позволяет обеспечить движение фрезы по заданной траектории. Их обычно устанавливают на подошву фреза. Для крепежа к подошве могут применяться различные приспособления — от винтов до зажимной гайки.

Кольца позволяют вырезать углубления и пазы в форме эллипсов и окружностей. Изготовить их достаточно просто. В качестве материала подойдут листы меди, латуни и нержавейки. Толщина металла должна составлять минимум 3-4 мм. Более тонкий лист не позволит обеспечить стабильное продвижение фрезера. Из листов вырезаются кольца. Их диаметр (как внешний, так и внутренний) зависит от габаритов фрезера и замеров круглых пазов, которые будут производиться.

Важным моментом является шлифовка и выравнивание торцов поверхности. В противном случае они могут повредить и заготовку, и станок. Кольца также необходимо отполировать для более лучшего скольжения по заготовке.

www.parnikiteplicy.ru

Приспособления для ручного фрезера своими руками: особенности (видео)

В последние годы ручной фрезер стал пользоваться все большей популярностью. С помощью этого приспособления можно выполнять разнообразные столярные работы. Разумеется, голое оборудование попросту неудобно эксплуатировать. Приспособы для ручного фрезера могут быть разными. В редких случаях простейшие из них идут непосредственно в комплекте с инструментом, но в большинстве случаев придется приобретать их отдельно или делать самостоятельно. Первый вариант решения проблемы менее выгоден. Самые простые приспособления для фрезера обязательно нужно иметь в наличии. Сегодня их можно сделать и самостоятельно. Рассмотрим, как сделать приспособления для ручного фрезера своими руками.

Ручной фрезер используется в быту для столярных работ.

Параллельный упор: особенности

Начать стоит именно с этого приспособления. Оно прекрасно подходит для выполнения различных работ. Используется он в основном для параллельного фрезерования относительно поверхности. Стоит отметить, что чаще всего параллельный упор идет в комплекте с ручным фрезером. Есть у стандартных приспособлений данного вида один существенный недостаток. Он заключается в том, что фрезеровать с их помощью можно только плоские поверхности, а с закругленными все намного сложнее.

Схема параллельного упора на ручном фрезере.

Сама конструкция параллельного упора такова, что она не позволяет проводить работы с такими поверхностями. Придется подумать о том, как его можно усовершенствовать.

Для работы с круглыми поверхностями придется иметь в виду, что понадобится сделать специальное приспособление с закруглением, которое будет точно повторять поверхность. Крепится оно непосредственно к параллельному упору. Теперь можно без проблем делать любое круглое фрезерование. Для этого просто придется прикрепить к упору данную запасную часть. В результате работы получится идеально круглая поверхность. К примеру, таким образом можно сделать круглый стол. Если немного поработать, то конструктивных элементов такого плана можно сделать сразу несколько. Это позволит фрезеровать различные поверхности. Прекрасное решение проблемы. Каждому владельцу инструмента стоит задуматься о самостоятельном изготовлении таких приспособлений.

Параллельный упор — это лишь один вариант стандартного устройства, которое значительно облегчает жизнь владельцу оборудования, но его усовершенствования позволяют выйти на новый уровень в плане выполнения работ.

Вернуться к оглавлению

Направляющая шина: характеристики

Схема направляющей шины.

Направляющая шина выполняет практически все те же функции, что и параллельный упор. Однако здесь в строении есть некоторые отличия. Она обеспечивает прямолинейность движения в процессе выполнения тех или иных работ. Главное отличие заключается в том, что данное устройство можно направить под любым углом к заготовке, а также выставить любую форму изделия. Это позволяет получать все заготовки правильной формы, что очень порадует владельцев инструмента. Она позволяет соблюдать и симметрию. Это актуально, если нужно контролировать соосность расположения отверстий, что бывает достаточно часто.

Что касается самостоятельного изготовления такого приспособления, то это вполне реально сделать. По крайней мере, если речь идет об обработке несложных деталей. Просто берется длинный брусок, который крепится к обрабатываемой поверхности. Для лучшей фиксации можно дополнить конструкцию специальными упорами.

Вернуться к оглавлению

Стол: практические моменты

Разумеется, главным приспособлением для ручного фрезера является стол. Для того чтобы сделать опору для стола, сначала необходимо воспользоваться специальным инструментом и листом ДСП. Именно из этого материала и будет делаться стационарное приспособление. С правой стороны следует сделать специальное отверстие под кнопку, которая будет использоваться для включения и выключения фрезера.

Понадобится дополнительная опора. Она будет делаться из фанеры толщиной в 15 мм. Крепиться она будет к стационарной столешнице. Для удобства работы монтируются специальные петли.

Схема фрезерного стола.

Для того чтобы было возможно ровно перемещать обрабатываемую поверхность по столу, обязательно нужно сделать каретку-упор. В самой столешнице вырезается канавка под направляющую, в которую устанавливается металлический профиль. Кстати, в качестве направляющей можно использовать эту же запчасть от старой пилы. Она идеально подойдет для данного приспособления.

Далее нужно сделать продольный упор. Для него используется ДСП. Он должен оставаться подвижным, чтобы была возможность регулировать фрезы зазоров. Чтобы обеспечить эту самую подвижность, придется в верхней части сделать перпендикулярные пазы. Крепиться данное приспособление будет к столу с помощью специальных фиксаторов. Не стоит забывать и про то, что посередине должен находиться специальный паз, который позволит без труда удалять стружку. Теперь из тонкой фанеры можно изготовить специальный короб с отверстием. Через него будет подаваться шланг от пылесоса, который будет служить для удаления лишней пыли и стружки с рабочей поверхности. Крепится он позади перпендикулярного упора.

Теперь берется 6-миллиметровая металлическая пластина. Она крепится к столу. Для этого нужно использовать достаточно внушительные саморезы или шурупы, поскольку к ней будет прикрепляться непосредственно ручной фрезер. В обязательном порядке нужно проследить за тем, чтобы она не выступала за края стола. В противном случае деталь будет цепляться за ее углы, что приведет к порче.

Теперь нужно присоединить ручной фрезер к пластине. Для этого предварительно необходимо просверлить отверстия под болты. Этот шаг позволит просто менять фрезы и экономить глубину фрезерования. Разумеется, можно крепить к столу, но в этой ситуации глубина для работы оказывается минимальной.

Вернуться к оглавлению

Дополнительные моменты

Теперь можно переходить к конструированию лифта фрезера. Для этих целей можно использовать обыкновенный домкрат старого образца. Это позволит менять высоту рабочей фрезы максимально четко.

С фрезера снимаются ручки, а на их место устанавливаются алюминиевые направляющие.

Их стоит соединять с механизмом домкрата. Итак, работа завершена. В этом процессе нет ничего сложного. Практически каждый человек в домашних условиях способен создать свои приспособления для фрезера. Конечно, основным в данном случае является стол. Его можно сделать своими руками, имея информацию, которая приведена выше.

Есть и другие самодельные приспособления, которые не были рассмотрены. Они являются второстепенными, поэтому заострять на них внимание не имеет смысла.


moiinstrumenty.ru

список вспомогательных устройств, как собрать своими руками

Изготовление деревянных изделий в домашних условиях — это хороший бизнес, но для начала необходимо купить специализированные материалы и технику. Фрезерный станок — это электроинструмент, без которого обработать дерево трудно, особенно если в наличии нет комплекса фрез, позволяющих создавать разнообразную и многофункциональную продукцию. Важно подобрать правильную модель, которая будет укомплектована всеми приспособлениями.

Помощник для ручного фреза

В самостоятельной сборке фреза нет ничего сложного, если следовать пошаговой инструкции. Кроме того, даже у начинающего мастера получится снабдить механизм всеми необходимыми функциями и вспомогательными системами. Например, удерживающей системой, без которой невозможно будет работать. Перемещение вращающейся фрезы хаотично во время процесса обработки деревянных деталей, что и приводит к возникновению сильной вибрации, которую не сможет компенсировать мастер даже с отличной физической подготовкой. За крепкую установку аппарата отвечают фиксирующие и направляющие устройства, устанавливаемые дополнительно.

При покупке этого оборудования все направляющие и фиксирующие элементы входят в его комплекс, но они выполняют лишь простые рабочие движения, которых недостаточно для качественной и красивой обработки деревянных изделий. Для сложных процессов работы требуется покупка дополнительных удерживающих шаблонов, которые стоят огромных денег, но легко сделать такие приспособления фрезера по дереву своими руками.

Многие специалисты предпочитают при сборке удерживающей системы использовать чертежи, но это неправильно. Лучше изначально разобраться в конструкции станка и провести самостоятельные расчёты, которые будут удовлетворять всем необходимым требованиям. При этом эффективность и надёжность таких конструкций будет лучше, и это не говоря уже о знании конструкции, которую мастер в любое время сможет самостоятельно починить.

Существует большое разнообразие приспособлений, увеличивающих функциональность фрезерного станка. Из них выделяют:

  • параллельный упор;
  • направляющую шину;
  • циркуль;
  • копировальную втулку;
  • шаблоны;
  • насадки.

Параллельный упор

Конструкция параллельного упора для фрезерного стола самая простая из всех типов удерживающих систем. Сделать её своими руками не составит труда, если предварительно разобраться в принципе её работы.

Для начала подбирают предмет, который будет служить упором. Это может быть продолговатое изделие, которое легко соединится с фиксируемой штангой. Дальше выбирают направляющую плоскость, вдоль которой постоянно движется фрезер. В некоторых случаях вместо направляющего элемента выбирают ровную боковую сторону обрабатываемой детали. Эта деталь должна быть гладкой и ровной для свободного скольжения вдоль неё.

Для нормального движения фрезы с помощью направляющей заготовки, в ней предварительно проделывается контрольный паз и замеряется расстояние от края до нулевой отметки. Упор в итоге легко передвигать по штанге, выставляя любое приемлемое расстояние, но важно помнить, что при работе с двумя штангами их нужно фиксировать одновременно.

Параллельный упор — это уникальное приспособление, которое отлично подходит для обработки кромок, выбора четверти или фрезерования пазов. С его помощью производят нарезку заготовок по заложенной в настройки ширине или обрабатывают детали округлой формы. Для обработки изделий с закруглённой поверхностью устанавливается между упором и торцом заготовки специальная прокладка с тупым углом. Такое устройство полезнее электролобзика, который в процессе работы создаёт много дефектов и брака. Например, срез при распиливании по ширине электролобзиком деревянных заготовок получается кривым.

Направляющая шина

Принцип работы направляющей шины аналогичен упорному кондуктору, но есть существенные различия, которые делают этот механизм более предпочтительным для работы. Параллельный упор выполняет только направленные движения, в отличие от шины, которая позволяет выбирать угол для обработки деревянных изделий.

Добиться возможности выбирать угол движения фрезы получается при помощи установки струбцины или присосок. Изготовить такой вариант самостоятельно легко, используя уголки подходящего размера или профиль. Например, в качестве основы отлично подойдёт старый карниз для штор. В этом деле главное — создать условия для свободного движения каретки в направляющую сторону и устойчиво зафиксировать её путём использования двух штанг, а не одной. Иногда ширина заготовок превышает параметры штанги параллельного упора и поэтому использование направляющей шины это лучший вариант.

Если необходимы работы, требующие фрезеровки пазов по ломаной линии или обрезку кромки с кривой траекторией, то направляющая шина с этим легко справиться. Для такой работы необходимо остановить фрезер на точке излома, ослабить крепление направляющей и повернуть шину в сторону на заданный угол. Фреза в процессе изменения угла остаётся на своём месте, представляя собой ось поворота. Затем фреза вновь фиксируется уже в новом заданном положении, и продолжаются фрезеровочные работы.

Есть и наиболее продвинутые модели, которые могут изменять направление по вертикали. Такой способ обработки деревянных деталей значительно расширяет функциональность.

Циркуль для фрезера

Назначение циркуля, установленного на фрезеровочном станке, известно многим специалистам в этой сфере. С его помощью легко вырезаются окружности из деревянных заготовок. Принцип его действия аналогичен простому циркулю, но есть некоторые особенности.

Направляющая штанга — это один из основных элементов, который выполняет роль ноги циркуля и имеет пазы или специальные пластины с калибровкой отверстий, позволяющих перенастроить и задать нужный диаметр. Направляющая фрезера находится на другом конце шпильки. Вся конструкция движется вокруг зафиксированной шпильки, которая стоит в центре.

Заводские модели отличаются только устройством перенастройки диаметра. Для этого используют шарнир с двумя штангами для увеличения устойчивости поделки, опорные платформы, пластины или калибрование отверстий.

Собрать самодельное оборудование получится, если использовать любой прочный и ровный материал. Многие мастера для этого применяют текстолит. При сборке нужно помнить о системе надёжной фиксации, которая помогает делать работу наиболее качественно. Вырезать окружность тяжело и исправить ошибки в результате просто невозможно. Именно поэтому вибрация конструкции должна быть минимизирована для предотвращения смещения аппаратуры в процессе выреза окружности. Для крепления фрезы на устройстве должны быть предусмотрены специальные отверстия и пропилены пазы перемещения каретки с устройством фиксации.

Циркуль на фрезе для вырезания окружностей является самой простой моделью, функциональность которой легко расширить, если использовать опору с перекрёстной системой пазов. Этот вариант позволяет вырезать овалы, путём постоянного движения пазов, которые формируют ровную фигуру. Этот инструмент вырезает овалы рядом с насадкой и вокруг неё и всё благодаря широкому выбору траектории движения фрезы.

Копировальная втулка

Этот элемент фрезерного станка относится к системам нового поколения, которые значительно упрощают работу и расширяют функциональность оборудования. Копировальная втулка нужна в случаях, когда необходимо на заготовке вырезать сложный рисунок или выполнить одинаковый вырез на нескольких изделиях. В некоторых случаях требуется вырезать дверные петли или аналогичные детали в деревянной заготовке. Для удобства выполнения такой работы, заранее необходимо узнать, как сделать шаблон для фрезера и только потом приступать к его производству. Одним из самых распространённых шаблонов является шипорезка.

Для точного движения фрезы по заданному шаблону используют копировальные кольца. Принцип действия в том, чтобы втулка создавала опору шаблону, а фрезер во время работы в точности копировал её. При выборе диаметра копировальной втулки важно помнить, что он должен быть больше рабочего диаметра фрезы. Именно поэтому мастера при изготовлении шаблонов следят за разницей между их радиусами, а не диаметрами. Связанно это с тем, что фрезер во время движения внутри шаблона будет вырезать рисунок меньшего размера, а работая за его пределами, фигуры будут больше.

Узнав как пользоваться копировальной втулкой для фрезера, мастера получают хорошего помощника в обработке различных деревянных деталей.

Изготовление шаблонов

Многие мастера пользуются шаблонами, особенно если речь идёт о создании серии деревянных деталей. Редко бывает, когда шаблон применяется для выреза одной детали, но и такие случаи встречаются, например, при реставрации.

В большинстве случаев такое приспособление используется в производстве:

  • фигурных наличников;
  • одинаковых деталей для дальнейшей сборки мебели;
  • шипов, необходимых для соединения деревянных изделий;
  • углублений под петли или дверные замки;
  • филенчатых поверхностей на двери.

При изготовлении шаблона важно изначально подобрать качественный и прочный материал. Даже учитывая минимальное соприкосновение станочного фрезера и края шаблона, он через время стирается, и рисунки теряют первоначальную точность. Таких проблем легко избежать, если изначально применять прочные материалы:

  • металл;
  • текстолит;
  • многослойную фанеру;
  • некоторые виды пластмассы.

Естественно, подготовить шаблон из металла будет сложно, но он прослужит долгие годы, не деформируясь и сохраняя первоначальные размеры и штрихи рисунка. С таким устройством лучше не экспериментировать и изготавливать шаблон конкретно под необходимую деталь деревянного изделия. Качественных универсальных приспособлений не бывает.

Насадки для работы по дереву

Обработка деревянных заготовок даёт широкий простор для использования фрезера. Профессиональные столяры и плотники используют автоматические станки, которые точно и быстро выполняют заданные функции, но и ручные установки хороши в своём деле. Некоторые при помощи шипорезных деталей или насадок позволяют творить настоящие чудеса. В некоторых случаях получается даже сделать резьбу на деталях, необходимых для сбора мебели.

Каждая насадка разработана под конкретный тип дерева и способна легко придать торцевой части любую форму. С их помощью изготовляются плинтуса, филенки, карнизы, балясины и многое другое. Опытный мастер одной насадкой способен выполнять различные рисунки на поверхности заготовки, используя разный угол. Кроме того, специалисты часто делают такие приспособы для ручного фрезера своими руками.

Специальные комплекты

В сфере обработки древесины часто встречаются комплекты, предназначенные для специальных работ. Они включают, например, изготовление врезки для петель. Такой набор представляет собой изготовленный настраиваемый шаблон, который сразу оснащается крепёжными элементами для фрезеровки.

Большинство таких частей мастера изготовляют сами. Достаточно установить на штангах второй упорный кондуктор и тогда на торце дверного полотна будет надёжно крепиться фрезер, которым легко получится вырезать отверстия под петли или дверной замок. Это способ полезный, но неудобный, поэтому подходит больше для разового применения.

Фрезерные работы — это отличный способ получить дополнительный заработок с помощью обработки деревянных заготовок или просто скоротать свободное время. Эти работы требуют минимальных вложений, а большинство приспособлений, получается, сделать своими руками.

obrabotkametalla.info

Приспособления для ручного фрезера по дереву своими руками: видео

Содержание статьи:

Любые изделия из натуральной древесины высоко ценятся в силу своей экологичности и уникальность. Чтобы создавать своими руками настоящие шедевры из такого натурального материала, необходимо иметь ручной фрезер и обладать необходимыми навыками его использования.

Кроме того, также важными являются и дополнительные приспособления для фрезера, позволяющие производить детали любой сложности именно такими, как они были задуманы автором. Самодельные приспособления для такого инструмента по дереву представляют собой довольно простые конструкции, исполнение которых не требует особых навыков или материальных средств, главное – иметь желание. Но благодаря их использованию обработка разнообразных деталей станет намного проще.

Стол для инструмента

Фрезерный стол с упорами

Самым первым необходимым приспособлением, которое дает возможность удобно работать с таким ручным инструментом, является фрезерный стол.

Самая простая конструкция стола состоит из столешницы, в качестве которой может использоваться лист ДСП или другого подобного материала с отверстиями для установки инструмента, а также направляющей, которая крепиться к столу струбцинами.

Сделав обычные ножки, получиться основное приспособление для нашего ручного инструмента – стол, на котором можно будет устанавливать любые другие приспособления.

Параллельный упор

Подобное устройство для ручного фрезерного станка по дереву достаточно часто идет в комплекте оборудования. Но всегда есть возможность сделать его своими руками. Для чего это делается? Сам по себе упор дает возможность отрезать материал по прямой линии. Но нередко бывает так, что разрез требуется сделать не прямым, а, к примеру, дугообразным.

В таком случае целесообразно сделать фрезерный упор, одна из сторон которого будет прямой, а вторая – повторять форму детали. В таком случае появиться возможность резать по дереву разными способами. Шаблоны для подобных упоров каждый мастер создает своими руками «под себя» в зависимости от целей использования фрезерного станка.

Направляющие для фрезера

Направляющие

Одной из основных компонентов комплектации ручного станка для вырезания по дереву являются его направляющие. Изготовить их собственноручно можно из обычных брусков.

В случае использования одного направляющего его необходимо плотно прикреплять к основанию, на котором будут проводиться все необходимые работы. Чтобы сделать всю конструкцию более надежной, вместе с тем исключив вероятность смещения шаблона, его можно дополнительно закрепить боковыми упорами.

Если использовать такое устройство для ручного станка, которое мы сделали своими руками, всегда можно сделать дополнительно пазы в нескольких изделиях.

Самодельные направляющие бывают:

  • Т-образными;
  • На петлях, могут складываться наподобие книги;
  • L-образными.

Достаточно удобным в использовании являются направляющие, которые имеют вид лыж. Использовать их можно с любыми типами ручного фрезера, делая работу с деревянной заготовкой максимально точной и чистой.

Приспособления для обработки тел вращения

Если при работе с таким станком приходиться обрабатывать те или иные тела вращения, к примеру, балясины, столбы и тому подобное, то в таком случае процесс их обработки ручным фрезером станет намного проще при использовании еще одного приспособления. Состоит оно из:

  • корпуса;
  • передвижной каретки, на которой устанавливается сам инструмент;
  • дисков, при помощи которых можно задавать требуемый угол поворота;
  • винтов, надежно закрепляющих обрабатываемые детали.

Используя такое приспособление, изделия будут медленно вращаться, что сделает процесс их обработки более удобным. Таким образом, можно своими руками изготовить устройство, которое станет полноценной заменой токарному станку.

Циркули

Циркуль для фрезера

Такие приспособления для ручного фрезерного станка обеспечивают его движение по требуемой окружности. Конструкция изготовленного своими руками циркуля очень простая, состоит из основной части – штанги, которая прикрепляется одним концом к основанию инструмента, и второстепенной – винта, который вставляется в отверстие ручного фрезера.

Более высокой эффективностью в использовании отличается циркуль с двумя штангами. Изготовив его из какого-либо прозрачного материала, к примеру, оргстекла, на поверхность приспособления можно наносить метрическую шкалу, что сделает его использование еще более удобным.

Используя угловой рычаг со шкалой, проводиться копирование по обрабатываемой заготовке. При этом будет возможность собственноручно в процессе работы центрировать кольцо по фрезой. Угловой рычаг с опорной платой обеспечит точную обработку кромок детали. Конструкция подобного приспособления для работы с ручным инструментом состоит и набора щупов, опорной плиты, а также защиты от стружки.

Небольшие дополнительные приспособления

Обычно в наборе к самому ручному инструменту присутствуют некоторые незначительные приспособления, которые позволяют легко и удобно работать с деталями нестандартной формы. Подобные приспособления всегда можно сделать своими руками или же немного усовершенствовать существующие под свои запросы и требования.

Копировальные кольца. Такие аксессуары – обычные пластины круглой формы, которые определяют движение аппарата по заготовке, что установлена на столе или другом основании. Диаметр таких колец подбирается в зависимости от диаметра фрез.

От выбранного кольца также будет зависеть диаметр шаблона. Подбираются они в обратном пропорциональном отношении – если диаметр фрезы больше диаметра кольца, то шаблон – меньший, чем готовое изделие, и наоборот.

Приспособления для проведения работ с ручным станком на узких поверхностях не будут давать фрезеру сдвигаться в стороны, проходя точно по центру изделий.

Приспособления для созданию шипов. Такие аксессуары чаще всего используются при изготовлении мебели для создания на деталях соединяющих шипов.

stanokgid.ru

Приспособления для фрезера

07 декабря 2015

Просмотров: 4178

Приобретая универсальный ручной фрезер, к нему необходимо купить не только стандартный набор фрез, но и специальные приспособления, которые помогут осуществлять более широкий спектр работ. Многие приспособления для фрезера могут также работать и в составе иных приборов, к примеру, электролобзика или дисковой пилы.

Ручной фрезер обладает небольшими размерами и маленькой массой, а самое главное, всю работу с ним можно совершать в быту.

Чтобы фреза формировала изделие согласно задумке специалиста и обрезала материал в том месте, где это требуется, ей необходимо в любой фазе движения находиться в конкретном положении. Это обеспечат многочисленные приспособления: как уже готовые (в наборе или в широком ассортименте), так и сделанные самостоятельно. Часть приспособлений можно смастерить своими руками, причем без чертежей — настолько они просты в исполнении.

Самые распространенные виды приспособлений для фрезера

Чтобы достигнуть наибольшей эффективности при работе на ручном фрезере в обыденных житейских условиях, необходимо узнать некоторые нюансы самого механизма.

С ним легко наносить пазы на детали из дерева, делать отверстия различного рода, обрабатывать кромки и раскраивать деревянные щиты. Можно осуществлять художественную отделку материала и монтировать фурнитуру на мебель. Ручной фрезер обладает небольшими размерами и маленькой массой, а самое главное, всю работу на нем можно совершать и в быту.

Используются для обработки кромок и торца.

В числе самых популярных приспособлений для ручного фрезера выделяют следующие:

  1. Параллельный упор — одна из самых удобных и распространенных конструкций для ручного фрезера. Как правило, упор уже имеется в стандартном наборе. Он гарантирует четкое прямолинейное передвижение фрезы касательно базисной плоскости. Может использоваться как для фрезерования различных пазов, так и для обрабатывания бортиков. После некоторой модернизации можно будет делать и криволинейные заготовки в виде полукруга или круга.
  2. Направляющая шина. Она выполняет ту же работу, что и параллельный упор, разница в том, что с ней можно фрезеровать и под прямым углом. Шина фиксируется на рабочей поверхности особыми зажимными элементами или струбцинами. Направляющая шина имеет в комплекте адаптер, соединяющийся с подошвой фрезера двумя штангами; он отвечает за равномерное движение фрезы. Сделать такую комплектующую деталь своими руками достаточно просто: надо взять длинный брусок и закрепить его на обрабатываемом изделии струбцинами, дополнительно зафиксировав для надежности боковыми упорами.
  3. Шаблоны и кольца для копирования — пластины, имеющие форму круга с выступающими бортиками, которые, скользя вдоль шаблона, гарантируют нужную линию перемещения фрезы. Копировальное кольцо крепится к подошве фрезера винтами либо вворачивается в отверстие с резьбой при помощи усиков кольца в предназначенные для этого отверстия на основании фрезера. Копировальное кольцо должно иметь диаметр приблизительно равный диаметру фрезы, однако если диаметр кольца больше, то шаблон, в свою очередь, обязан быть меньше, чем готовая деталь. Шаблон фиксируется на болванке двухсторонним скотчем. Шаблоны применяются для фрезеровки бортиков, а также пазов для петель. Шаблон бывает регулируемым, его также можно смастерить своими руками.
  4. Циркули — элементы, предназначенные для фрезерования округлых и эллиптических пазов. Они предусмотрены для передвижения фрезера по окружности. Состоит циркуль из двух штанг, одна из которых соединена с подошвой фрезера, а вторая с помощью винта вставлена в отверстие, являющееся центром окружности, по которой движется фреза. Сделать циркуль своими руками в бытовых условиях несложно.

Коротко об узконаправленных приспособлениях

Пазовые фрезы нужны, чтобы резать пазы и четверти.

Помимо широко используемых дополнительных элементов для фрезера, существуют и менее известные приборы фрезерования по дереву, так называемого «узкого» профиля. Среди них выделяются:

  1. Шипорезные приспособления для фрезера. Они необходимы для фрезерования профиля шиповых соединений, таких, например, как «ласточкин хвост». Изготовить их вручную почти невозможно, так как требуется слишком высокая точность. Четкая линия фрезы задается формой паза в шаблоне и копировальным кольцом фрезера, скользящим по окантовке шаблона, отображая его конфигурацию.
  2. Устройство для тел вращения. Оно необходимо для фрезерования различных пазов в телах вращения. Состоит из корпуса, передвижной каретки с установленным фрезером, диска установки для поворота под требуемый угол и стопорного винта. Балясина закрепляется внутри установки с помощью винтов. Приспособление можно применять вместо токарного станка. Балясина с помощью электропривода или ассистента неторопливо крутится внутри корпуса, а фрезерование продольных канавок происходит по задумке мастера, создавая пазы вдоль тела вращения.
  3. Приспособление для пазов на узких поверхностях. Это устройство необходимо для фрезеровки пазов под дверные петли и замки. Для создания пазов в торце требуется смастерить комплектующую деталь в виде плоского основания (круглого или прямоугольного), крепящегося к основанию фрезера. С двух его сторон закрепляются направляющие штыри, которые и будут гарантировать прямолинейный ход фрезера. Важнейшее требование заключается в том, чтобы оси штырей были на одной линии с центром фрезы. За неимением фрезера, эту операцию можно выполнить с помощью долота и электродрели.

Несколько полезных советов напоследок

При шлифовке кромок деревянных деталей образуется огромное количество пыли, которая практически не удаляется обычным пылесосом. Поэтому для качественного пылеудаления приобретите отсасывающую установку (технический пылесос), которую эластичным шлангом через адаптер подключите прямо к фрезеру. Шланг не препятствует при управлении машиной, а место обрабатывания изделия и ее маркировка всегда станут видны.

Для работы по шлифовке деревянных изделий ручным фрезером желательно изготовить специальный стол. Таким образом, получится полноценный станок. На нем будет легче работать с крупными заготовками, освободятся обе руки и откроется множество других возможностей при работе на фрезере.

В заключение: приспособления для ручного фрезера постоянно модифицируются и развиваются. Изобретайте и совершенствуйте условия работы, обеспечивая комфорт и качественный результат. Удачи!

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Какие приспособления для ручного фрезера по дереву своими руками

Слесарно-монтажный инструмент

Для полноценной эксплуатации фрезерного станка по дереву в работе необходимо применять приспособления, которые изготавливаются своими руками. Их необходимость заключается в том, чтобы обрабатываемая деталь занимала нужное положение в пространстве относительно рабочего инструмента. Некоторые варианты являются простыми, для других требуется наличие чертежей. Иногда такие изделия входят в комплект оборудования.

1

Параллельный упор

Параллельный упор – это приспособление для ручного фрезера, которое часто идет вместе со станком. С его помощью у рабочего инструмента появляется возможность передвигаться параллельно заданному направлению для совершения требуемых резов. Базовой плоскостью выступает стол или боковая поверхность детали. При необходимости такая конструкция изготавливается из дерева своими руками. Предварительно готовятся чертежи.

Порядок работы следующий:

  1. 1. Подбираются 2 металлические штанги.
  2. 2. Из обработанной доски вырезается основание.
  3. 3. Выпиливаются 2 планки: верхняя и нижняя. В них делается по 2 полукруглые выборки для штанг.
  4. 4. Сверлится сквозное отверстие в основании и 2 планках. Туда вставляется болт, который затягивается маховиком.
  5. 5. Изготавливается вертикальная деталь, которая будет являться упором. К ней на шурупы прикручивается основание.

Если в качестве переднего упора использовать брус с вырезом, то появляется возможность в обработке криволинейных поверхностей.

2

Направляющая шина

Направляющая шина – это устройство для фрезерного станка по дереву, которое выполняет ту же функцию, что и параллельный упор. Отличие заключается в том, что размещается оно в разных положениях относительно боковой поверхности детали. Планка представляет собой изделие, которое фиксируется на столе при помощи струбцин.

Для изготовления приспособления своими руками берется деревянный брусок и обрабатывается до получения гладкой поверхности. Оно удобно для фрезерования паза одновременно в 2 деталях.

Часто приспособление изготавливается из 2 частей. Брусок фиксируется на основании в виде фанеры. При изготовлении паза расстояние от упора до края низа шаблона соответствует размеру от наружной поверхности фрезы до начала подошвы станка. Такое устройство используется только для 1 диаметра инструмента.

Следующая разновидность – упор с откидной частью. Его использование ведется для изготовления отверстий разного диаметра. Для этого 2 доски соединяются между собой с помощью петель. Одна из них выравнивается по осевой линии паза. После этого она отворачивается, и освободившееся место занимает фрезер, который упирается поверхностью в неподвижный элемент.

Следует делать правильный расчет. Ширина откидной планки должна соответствовать расстоянию от оси фрезы до края упора.

3

Копировальные кольца

Копировальное кольцо представляет собой втулку с выступом. При работе она соприкасается с шаблоном и скользит по его поверхности. Этим задается направление движения инструмента. Фиксация к подошве фрезера проводится при помощи резьбового соединения, болта или усиков, вставляющихся в отверстия станка.

Важным условием является плотное прилегание копировального кольца к поверхности шаблона.

Размер копировального кольца всегда немного больше инструмента, и это расстояние компенсируется шаблоном, крепление которого к поверхности детали ведется с помощью скотча. Затем, используя струбцины, весь пакет прижимают к верстаку.

Иногда шаблон требуется только для фрезерования углов. При его изготовлении берется деревянная плоскость и в ней отпиливаются боковые части. После этого выводятся радиусы.

Шаблон устанавливается на деталь и крепится. Кольцо, касаясь его поверхности, формирует профиль в заготовке.

Для копировальных колец используются шаблоны, которые позволяют изготавливать окружности или эллипсы. Для этого в деревянной конструкции делается соответствующее отверстие, во внутреннюю поверхность которого упирается кольцо.

Если для работы требуется регулируемый шаблон, то он формируется из брусков.

Порядок изготовления его следующий:

  1. 1. Снаружи формируется обойма из 4 планок.
  2. 2. С 1 торца забиваются винты.
  3. 3. С другой стороны, отступая от края на величину, равную половине толщины планки, в боковой части сверлится отверстие.
  4. 4. Стягивая барашками болты, внутренняя часть шаблона становится неподвижной.

4

Циркули для округлых пазов

Чтобы в заготовке изготовить паз, применяются специальные приспособления – циркули. Самый простой состоит из 1 штанги. Одним концом она вставляется в станок, а другой имеет винт со штифтом, который фиксируется в определенной точке изделия. Это является центром окружности.

Слегка усложненная конструкция имеет 2 штанги. Они прочно фиксируются на бруске, в центре которого располагается штифт. Он вставляется в отверстие детали. Это точка является центром. В этом случае уже обе направляющие входят в станок.

Для формирования пазов разных радиусов используется универсальное приспособление. Для этого в детали сверлится центральное отверстие. Шаблон для работы изготавливается из доски. По центру формируется прорезь. На одной стороне его фиксируется подошва фрезера, а в середине вставляется болт с барашком. В деревянной конструкции под инструмент делается освобождение. Гайка закручивается, и трафарет занимает определенное положение.

При наличии ручного фрезерного станка можно значительно расширить его функции, изготавливая приспособления своими руками. Они имеют несложную конструкцию, но позволяют проводить операции без замеров. Для этого требуется правильно установить шаблон и конфигурация выполнится автоматически.

obustroen.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
