Информационный ресурс энергетики - Приводы ПР-10 и ПР-11 для управления разъединителями до 10 кВ и их ремонт





Для управления трехполюсными разъединителями в РУ напряжением до 10 кВ внутренней установки до сих пор широко распространены ручные рычажные приводы ПР-10 и ПР-11. Применение приводов повышает безопасность, поскольку они устанавливаются на расстоянии от разъединителей.


Привод рычажный типа ПР-10-1

Привод ПР-10 применяется при установке разъединителя и привода на разных стенах, а привод ПР-11— при установке разъединителя с приводом на одной стене. На рис. показан привод типа ПР-10. Основанием привода служит чугунный литой подшипник 1, на передней оси которого надета рукоятка 2. Рукоятка изготовляется в двух вариантах: двуплечая и шаровая. Длина рукоятки привода для разъединителя 6—10 кВ, 400—630 А составляет 250 мм, для разъединителя 1000 А — 850 мм.
На задней оси подшипника привода надеты рычаг 3 и сектор 4, скрепленные болтом, пропущенным в одно из отверстий сектора. Отверстия с секторе необходимы для подбора нужного положения рычага 3 с целью осуществления правильной передачи от привода к разъединителю. Рычаг 3 шарнирно соединен с тягой, связанной в свою очередь шарнирно с рычагом разъединителя. Сектор 4 и рукоятка 2 соединены между собой тягой 5 таким образом, что при повороте рукоятки на угол 150° сектор поворачивается только на 90 °.

Для запирания привода в крайних положениях служит фиксатор 6 или блокировочный замок. Привод может быть снабжен вспомогательными сигнальными контактами КСА. В этом случае рычаг валика вспомогательных контактов связывается тягой с рукояткой привода. Вспомогательные контакты используются в схемах сигнализации, автоматики и управления. Масса привода 5,4 кг.

При ремонте привода проверяют крепление корпуса привода к стене РУ и крепление тяг. Шарнирные соединения не должны иметь повышенного люфта. Проверяют правильность сочленения привода с разъединителем. Включенному положению подвижных контактов разъединителя должно соответствовать верхнее положение рукоятки, а отключенному — нижнее. Упоры в крайних положениях «Включено» и «Отключено» должны осуществляться в приводе, а не в разъединителе. При необходимости изменяют взаимное положение рычагов и длину тяги от привода к разъединителю.

Холостой ход рукоятки привода, вызванный зазорами и упругими деформациями всей системы рычагов от рукоятки привода до ножей разъединителя, не должен превышать 5°. Проверяют холостой ход покачиванием рукоятки привода вперед и назад в момент касания подвижных контактов разъединителя его неподвижных губок. При установке на приводе вспомогательных контактов КСА сигнал об отключении разъединителя должен быть подан после прохождения ножом 75 % полного хода, а сигнал о включении — не ранее момента касания подвижными контактами неподвижных.
Очищенные от грязи и старой смазки трущиеся поверхности деталей привода смазывают тонким слоем свежей смазки. Привод разъединителя и вся система передачи должны работать четко, без затираний. В правильности совместной регулировки привода и разъединителя убеждаются путем многократного — до 50 раз их включения и отключения.

По окончании ремонта и регулировки привода проверяют его действие. Надежность запирающего устройства проверяется осмотром и легким постукиванием молотка. При этом не должно быть самопроизвольного отключения механизма. У приводов выключателей проверяют действие механизма свободного расцепления при включенном положении привода, в двух-трех промежуточных его положениях и на границе зоны действия свободного расцепления.

Опробование работы приводов выключателей производят как вручную, так и с помощью электромагнитов и реле. Дистанционное включение и отключение выполняется при пониженном напряжении до 85 % номинального на зажимах привода, при номинальном и повышенном до 110%. При наличии дефектов, устранение которых требует разборки механизма привод выводится во внеочередной капитальный ремонт.
Плановый капитальный ремонт привода производится одновременно с капитальным ремонтом выключателя. При капитальном ремонте производятся детальная и тщательная проверка и регулировка привода в целом и отдельных его узлов с устранением всех обнаруженных дефектов. Во время ремонта следует разбирать привод не полностью, а только те его части, которые препятствуют устранению выявленной неисправности. При ремонте приводов кроме общих положений, указанных выше, необходимо учитывать особенности конструкции и регулировки каждого типа.



ukrelektrik.com

Рекомендации по установке привода - Кореневский завод низковольтной аппаратуры

Соответствует ГОСТ Р 52726-2007

ТУ3414-019-05755766-2011
ТУ3414-020-05755766-2011

Для удобства применения в различных схемах оборудования наше предприятие выпускает следующие модификации приводов ПР-10:

№п/п Типоисполнение привода Назначение L, мм. Масса,кг
1 ПР-10 управлениe главными и заземляющими ножами разъединителей серии РВ, РВЗ, РВФ, РВФЗ, заземлителей ЗР. 325 2,0
2 ПРБД-10 управлениe главными ножами выключателей нагрузки автогазовых типа ВНА 425 2,16
управление заземляющими ножами выключателей нагрузки автогазовых типа ВНА 325 2,0

Габаритные и присоединительные размеры приводов


1-фиксатор положения.
2-тяга к аппарату.
3-бобышка заземления.Общие указания по монтажу и эксплуатации.
При монтаже и эксплуатации приводов ПР-10 и ПРБД-10 должны соблюдаться:
   «Правила устройства электроустановок (ПУЭ)»,
   «Правила технической эксплуатации электрических станций и сетей ПТЭ»,
   «Правила технической эксплуатации электроустановок потребителей»,
   «Правила техники безопасности при эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок».
   К монтажу и эксплуатации допускается специально обученный технический персонал, имеющий соответствующую группу по технике безопасности, четко представляющий назначение и взаимодействие приводов и изучивший настоящее указание монтажу и эксплуатации.
   Способ соединения аппаратов с приводами завод не регламентирует. Для этой цели необходимо изготовить дистанционные передачи, в качестве их может быть использована квадратная труба 20, также могут быть использованы уголки соответствующего профиля сечения (в зависимости от длины тяги) или другие способы, обеспечивающие жесткость и надежность аппарата и привода.
   Длину передачи выбираем так, чтобы включенному положению ножей аппарата соответствовало крайнее положение поднятой вверх рукоятки привода, а крайнему положению отключенных ножей - крайнее положение опущенной вниз рукоятки привода. В конечных положениях рукоятка привода удерживается фиксатором, в котором предусмотрены отверстия для установки блок - замка.
   Усилие на рукоятку привода не более 25 кгс.
   Изоляционное расстояние между неподвижным контактом и контактным ножом аппарата не менее 150 мм необходимо отрегулировать при установке аппарата с приводом. При этом фиксация в крайних положениях ВКЛЮЧЕНО и ОТКЛЮЧЕНО должно обеспечиваться на приводе, а не на аппарате. Дистанционную передачу аппарата установить с соблюдением требуемых минимальных электрических расстояний.Возможный монтаж трехполюсных разъединителей серии РВ, РВЗ, РВФ, РВФЗ с приводом ПР-10

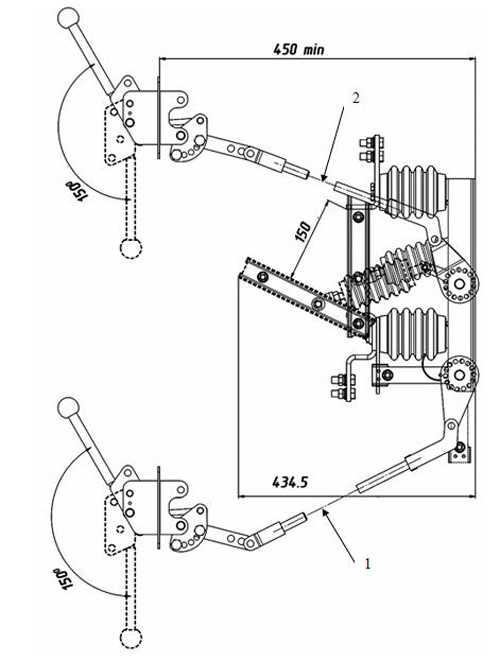

   Дистанционные тяги 1 и 2 в комплект поставки привода не входятВозможный монтаж выключателя нагрузки автогазового ВНА с приводом ПРБД-10


Комплектность поставки
В комплект поставки входит: привод (количество приводов зависит от исполнения аппарата), вилки и тяги (количество меняется в зависимости от исполнения аппарата.) Детали входящие в комплект с приводом ПР-10

Детали входящие в комплект с приводом ПРБД-10

Возможное расположение ВНА с приводом ПРБД-10.
Промежуточные тяги (показаны штрихпунктирном) в комплект поставки привода не входят
Привода отличаются длинной рукоятки(для оперирования главными ножами аппарата используется привод с более длинной рукояткой )

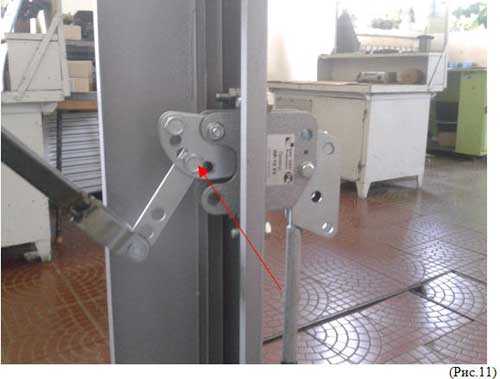

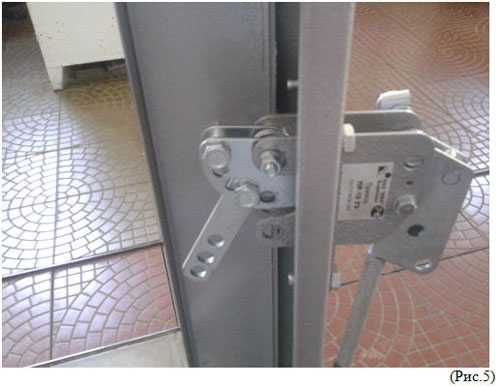

На корпусе привода предусмотрены два места для крепления кулачка.

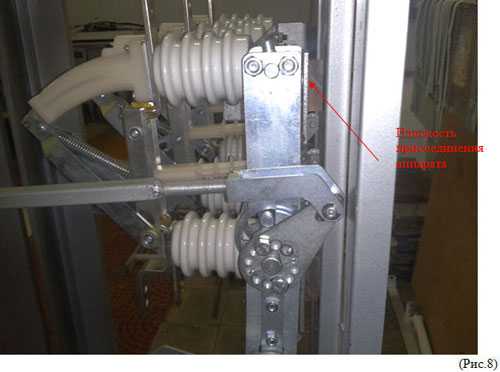

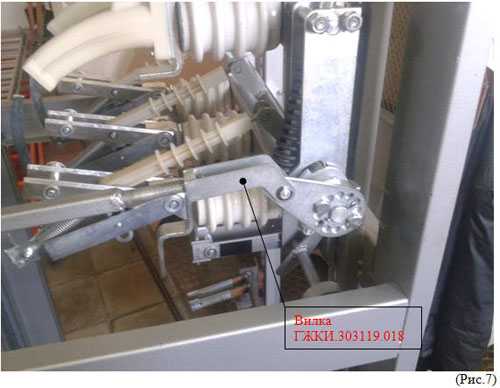

Эти положения выбираем в зависимости от положения привода к аппарату. Изготавливаем тяги. Для этого нам понадобится квадратная труба 20. Устанавливаем привод при этом кулачок располагаем как показано на (рис.3) Выставляем тягу на ступице в нужное нам положение
1-й способ когда привод установлен непосредственно напротив аппарата. Для того чтобы обеспечить легкое включении аппарата, тягу ГЖКИ.745326.017 мы расположили таким образом что она выходит за плоскость присоединения ВНА к рейкам оболочки. 2-й способ привод располагается на 400 мм. ниже. Переставляем тягу на кулачке.
Инженер-конструктор конструкторско-технологического отдела Зорин М. А.

www.nva-korenevo.ru

Привод ПР-10А (АО «Кореневский завод низковольтной аппаратуры»)

Описание

Привод ручной ПР-10А применяется для оперирования главными и заземляющими ножами разъединителей серий РВ, РВЗ, РВФ, РВФЗ. Номинальное напряжение 10 кВ.

Привод ручной ПР-10 У2 для разъединителей РВ, РВЗ, РВФ, РВФЗ, РЛВОМ

Привод ручной рычажный ПР-10 предназначен для управления главными и заземляющими ножами разъединителей РВ, РВЗ, РВФ, РВФЗ, РЛВОМ и заземлителей серии ЗР на напряжение до 10 кВ.

Условия эксплуатации:

  • Высота над уровнем моря не более 1000 м.
  • Температура окружающего воздуха от минус 45 до 40°С.
  • Требования техники безопасности по ГОСТ 12.2.007.3-75.
  • Привод соответствует ГОСТ 689-90.

Технические характеристики приводов ПР-10:

  • Угол поворота рычага привода, град — 150;
  • Угол поворота пластины внутренней стойки, град — 90;
  • Статическое усилие на рычаге привода при оперировании выключателем нагрузки или разъединителем, Н, не более — 250;
  • Масса привода, кг — 2,3;

Пример условного обозначения привода ПР-10 У2:

П — привод;
Р — рычажный;
10 — номинальное напряжение, кВ;
У2 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Альтернативные назнавия приводов ПР-10 для РВ

  • Привод ПРБД-10 У2, ПРБО-10 У2, ПРБД СЭЩ-10 У2, ПРБО СЭЩ-10 У2 – привод рычажный для оперирования главными ножами или ножами заземления РВ, РВФ, ВНА.

В условном обозначении привода ПРХХ-10 У2 принято:

П – привод
Р – рычажный
ХХ- обозначение конструктивного варианта: БД – привод, с возможностью блокировки в двух положениях; БО – привод, с возможностью блокировки только в положении «отключено»;
10 – номинальное напряжение в киловольтах;
У2 – климатическое исполнение по ГОСТ 15150 и категория размещения по ГОСТ 15543.1

smartsnab.com

Привод высоковольтных разъединителей ПР-10 | Электрические машины

ПР-10\~$Втулка.m3~

ПР-10\~$егмент.m3~

ПР-10\~$ивод ПР-10.a3~

ПР-10\~$Корпус.a3~

ПР-10\~$коятка привода.a3~

ПР-10\~$окировка.a3~

ПР-10\~$окировка.m3~

ПР-10\~$онштейн.m3~

ПР-10\~$Ось.m3~

ПР-10\~$Панель.m3~

ПР-10\~$пилька.m3~

ПР-10\~$рофиль.m3~

ПР-10\~$ружина.m3~

ПР-10\~$Ручка.m3~

ПР-10\~$Рычаг.m3~

ПР-10\~$ставка.m3~

ПР-10\~$Тяга.m3~

ПР-10\~$улка 2.m3~

ПР-10\~$Шток.m3~

ПР-10\~$Щека.m3~

ПР-10\Блокировка.a3d

ПР-10\Блокировка.m3d

ПР-10\Вставка.m3d

ПР-10\Втулка 2.m3d

ПР-10\Втулка.m3d

ПР-10\Корпус.a3d

ПР-10\Корпус.a3d.bak

ПР-10\Кронштейн.m3d

ПР-10\Ось.m3d

ПР-10\Панель.m3d

ПР-10\ПР-10.cdw

ПР-10\ПР-10.cdw.bak

ПР-10\Привод ПР-10.a3d

ПР-10\Привод ПР-10.a3d.bak

ПР-10\Привод ПР-10.jpg

ПР-10\Профиль.m3d

ПР-10\Пружина.m3d

ПР-10\Рукоятка привода.a3d

ПР-10\Ручка.m3d

ПР-10\Рычаг.m3d

ПР-10\Сегмент.m3d

ПР-10\Тяга.m3d

ПР-10\Шпилька.m3d

ПР-10\Шток.m3d

ПР-10\Щека.m3d

ПР-10

vmasshtabe.ru

Приводы ПР-10 и ПР-11

Полное описание

 для управления разъединителями до 10 кВ и их ремонт

Для управления трехполюсными разъединителями в РУ напряжением до 10 кВ внутренней установки до сих пор широко распространены ручные рычажные приводы ПР-10 и ПР-11. Применение приводов повышает безопасность, поскольку они устанавливаются на расстоянии от разъединителей.

Привод ПР-10 применяется при установке разъединителя и привода на разных стенах, а привод ПР-11- при установке разъединителя с приводом на одной стене. На рис. показан привод типа ПР-10. Основанием привода служит чугунный литой подшипник 1, на передней оси которого надета рукоятка 2. Рукоятка изготовляется в двух вариантах: двуплечая и шаровая. Длина рукоятки привода для разъединителя 6-10 кВ, 400-630 А составляет 250 мм, для разъединителя 1000 А - 850 мм.На задней оси подшипника привода надеты рычаг 3 и сектор 4, скрепленные болтом, пропущенным в одно из отверстий сектора. Отверстия с секторе необходимы для подбора нужного положения рычага 3 с целью осуществления правильной передачи от привода к разъединителю. Рычаг 3 шарнирно соединен с тягой, связанной в свою очередь шарнирно с рычагом разъединителя. Сектор 4 и рукоятка 2 соединены между собой тягой 5 таким образом, что при повороте рукоятки на угол 150° сектор поворачивается только на 90 °.

Для запирания привода в крайних положениях служит фиксатор 6 или блокировочный замок. Привод может быть снабжен вспомогательными сигнальными контактами КСА. В этом случае рычаг валика вспомогательных контактов связывается тягой с рукояткой привода. Вспомогательные контакты используются в схемах сигнализации, автоматики и управления. Масса привода 5,4 кг.

При ремонте привода проверяют крепление корпуса привода к стене РУ и крепление тяг. Шарнирные соединения не должны иметь повышенного люфта. Проверяют правильность сочленения привода с разъединителем. Включенному положению подвижных контактов разъединителя должно соответствовать верхнее положение рукоятки, а отключенному - нижнее. Упоры в крайних положениях "Включено" и "Отключено" должны осуществляться в приводе, а не в разъединителе. При необходимости изменяют взаимное положение рычагов и длину тяги от привода к разъединителю.Холостой ход рукоятки привода, вызванный зазорами и упругими деформациями всей системы рычагов от рукоятки привода до ножей разъединителя, не должен превышать 5°. Проверяют холостой ход покачиванием рукоятки привода вперед и назад в момент касания подвижных контактов разъединителя его неподвижных губок. При установке на приводе вспомогательных контактов КСА сигнал об отключении разъединителя должен быть подан после прохождения ножом 75 % полного хода, а сигнал о включении - не ранее момента касания подвижными контактами неподвижных.Очищенные от грязи и старой смазки трущиеся поверхности деталей привода смазывают тонким слоем свежей смазки. Привод разъединителя и вся система передачи должны работать четко, без затираний. В правильности совместной регулировки привода и разъединителя убеждаются путем многократного - до 50 раз их включения и отключения.

По окончании ремонта и регулировки привода проверяют его действие. Надежность запирающего устройства проверяется осмотром и легким постукиванием молотка. При этом не должно быть самопроизвольного отключения механизма. У приводов выключателей проверяют действие механизма свободного расцепления при включенном положении привода, в двух-трех промежуточных его положениях и на границе зоны действия свободного расцепления.Опробование работы приводов выключателей производят как вручную, так и с помощью электромагнитов и реле. Дистанционное включение и отключение выполняется при пониженном напряжении до 85 % номинального на зажимах привода, при номинальном и повышенном до 110%. При наличии дефектов, устранение которых требует разборки механизма привод выводится во внеочередной капитальный ремонт.Плановый капитальный ремонт привода производится одновременно с капитальным ремонтом выключателя. При капитальном ремонте производятся детальная и тщательная проверка и регулировка привода в целом и отдельных его узлов с устранением всех обнаруженных дефектов. Во время ремонта следует разбирать привод не полностью, а только те его части, которые препятствуют устранению выявленной неисправности. При ремонте приводов кроме общих положений, указанных выше, необходимо учитывать особенности конструкции и регулировки каждого типа.

stpnsk.ru

ПРИВОД РУЧНОЙ РЫЧАЖНЫЙ типа ПР-10 У2

Полное описание

 Общие сведения

Привод ручной рычажный типа ПР - 10 У2 предназначен для включения и отключения выключателя нагрузки или разъединителей типа РВ, РВЗ, РВФ, РВФЗ на напряжение до 10 кВ при нормальных и аварийных режимах, с фиксацией во включенном и отключенном положении и блокировкой этих положений или только в отключенном положении.

Структура условного обозначения

ПР Х-10 У2:
П - привод;
Р - рычажный;
Х - обозначение конструктивного варианта:
БД - привод с возможностью блокировки в двух положениях;
ВО - привод с возможностью блокировки только в отключенном положении;
10 - номинальное напряжение, кВ;
У2 - климатическое исполнение и категория размещения по ГОСТ 15150.


Условия эксплуатации привода ПР.

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Требования техники безопасности по ГОСТ 12.2.007.3-75. Привод соответствует ГОСТ 687.

Технические характеристики

Угол поворота рычага привода ПР, 150о .
Угол поворота пластины внутренней стойки, 90о .
Статическое усилие на рычаге привода при оперировании выключателем нагрузки или разъединителем, Н, не более - 250.
Масса привода без блок-замков, кг - 3,34.
Ресурс по механической стойкости привода ПР до капитального ремонта, операций (В-tп-О), не менее - 5000. Гарантийный срок - 5 лет со дня ввода привода в эксплуатацию, но не более 6 лет со дня получения потребителем.
Срок службы привода ПР до списания - не менее 25 лет.

Прайс на привод ручной рычажный ПР - 10

Цена в рублях, с учетом НДС 18 % на 23 мая 2010 г.

Привод ПР-10

1 Привод ПР -10 700
2 Привод ПРНЗ -10 1200
3 Привод ПРБД -10 1 280

Конструкция и принцип действия

Наружная и внутренняя стальные стойки устанавливаются с противоположных сторон стального листа и стягиваются болтами. Толщина листа 3-4 мм. Стержень свободного вращается на оси. Между двумя щеками находится пластина, которая через вилку и тягу соединяется с выключателем нагрузки. Положение стержня соответствует включенному положению выключателя нагрузки. Для отключения необходимо повернуть стержень сверху вниз на 150°, фиксатор стопорит привод в крайних положениях. Привод имеет возможность блокировки положения "Включено" или "Отключено" висячим механическим замком. Общий вид, габаритные, установочные и присоединительные размеры привода приведены на рисунке.

Чертеж и габаритные размеры ПР-10



stpnsk.ru

Клоков Владимир - Привод ПР-10

Область применения:

Привод рычажный ПР-10 применяется в качестве органа управления высоковольтными аппаратами типа ВНА, РВз, РВФз в составе КРУ или подстанций напряжением до 10 кВ.

Преимущества предлагаемой конструкции привода ПР-10:

  • В конструкции привода предусмотрена возможность легкой переустановки фиксатора положения на нужную сторону привода, в зависимости от особенностей установки привода на камеру КРУ.
  • В конструкции привода предусмотрена возможность легкой переустановки рычага привода для изменения положения рукоятки в положении Включено/Отключено в зависимости от особенностей установки привода на камеру КРУ.
  • Конструкция привода предусматривает полную взаимозаменяемость с приводами ПР-10, ПРБД-10, применяемых в отрасли в настоящее время
  • Цинковое покрытие привода ПР-10 обеспечивает надежную защиту от коррозии в течение срока службы.

Для использования изделия ПР-10 в своих разработках Вы можете загрузить 3D-модель изделия в нейтральном формате.

разработанное изделие "Привод рычажный ПР-10"

заменяемые изделия "Привод рычажный ПР-10, привод ПРБД-10"



По вопросам поставок нашей продукции Вы можете сделать предварительную заявку на адрес нашей электронной почты с указанием реквизитов Вашей компании и необходимого Вам количества продукции каждого вида.



klokovva.narod.ru
