Звездочка бензопилы — предназначение, поломки и замена

В любой бензопиле одной из ключевых деталей является ведущая звездочка для бензопилы. Ее еще называют барабан сцепления – отсюда возникает путаница, когда люди, малосведущие в устройстве этого агрегата, не понимают, что замена сцепления и замена звёздочки на бензопиле – это одно и то же. Чтобы в дальнейшем не возникало путаницы, рассмотрим подробнее предназначение этого механизма, его устройство и как заменить звездочку на бензопиле.

Для чего нужна звездочка бензопилы?

В бензопиле есть несколько основных узлов: двигатель, корпус, шина, цепь, ведущая и ведомая звездочки. На шине бензопилы устанавливаются ведомая звездочка и цепь. Цепь, оснащенная режущими инструментами, служит для того, чтобы резать древесину, но для этого она должна быть приведена в движение. Ведущая звездочка бензопилы расположена возле двигателя и приводится в движение от двигателя через центробежную муфту. Ведомая звездочка располагается на другом конце шины и выполняет функцию поддерживающего и натяжного элемента.

Ведущие звездочки для бензопил, их виды и конструкция

Существует два вида звездочек для бензопил – сборная и цельная. Цельная представляет собой монолитный элемент, устанавливаемый за муфтой сцепления – так называемая звездочка со стационарным венцом. Венец неподвижно крепится к барабану сцепления, связанному с центробежной муфтой.

Подобная конструкция используется в большинстве бензопил, в том числе и китайского производства. Ничего сложного в том, как снять звёздочку с китайской бензопилы, нет – но снимать при этом нужно полностью всю звездочку.

С более дорогими моделями ситуация еще проще. У них звездочки для бензопил имеют сборную конструкцию со сменным венцом. Венец надевается на вал барабана и передает крутящий момент на цепь. Поэтому замена звездочки на бензопиле производится очень быстро и просто — венец снимается, а барабан можно оставлять на месте.

Когда менять звездочку бензопилы: виды неисправностей

Главная проблема у ведущих звездочек – износ зубьев. При нормальном режиме работы ведущая звездочка для бензопилы имеет минимальный износ– при соблюдении правил эксплуатации и нормальной смазке цепи. Но если во время распила полотно наткнется на твердый предмет (камень, гвоздь и т.д), тот зубец, который в этот момент производил перемещение цепи, получит очень сильный динамический удар. Настолько сильный, что зубец легко может сломаться. В результате при работе цепь будет проскальзывать и может сорваться с шины – это приведет к травме или поломке других элементов.

Несмотря на постоянную смазку полотна, движущаяся с огромной скоростью цепь все равно оказывает абразивное действие на звездочку. Поэтому со временем она в любом случае износится – чтобы знать, когда нужна замена звездочки на шине бензопилы, производите регулярный осмотр этого узла.

Выход из строя подшипника маловероятен при условии правильной эксплуатации. Если он вовремя и хорошо промазывается, то звездочка сотрется гораздо быстрее, чем подшипник. Тем не менее, если это произошло, то необходимо открутить звёздочку на бензопиле, заменить подшипник, предварительно хорошо его промазав, после чего установить ее назад.

Как снять звездочку с бензопилы

Самый первый и важный совет – если вы не знаете, как снять звездочку на бензопиле, лучше обратитесь в сервис. В том случае, если вы понимаете в технике, можно это сделать и самому, тем более, если нужно это сделать в полевых условиях или максимально быстро произвести ремонт. Рассмотрим оба варианта: со сменным и стационарным венцом

Как открутить звёздочку на бензопиле

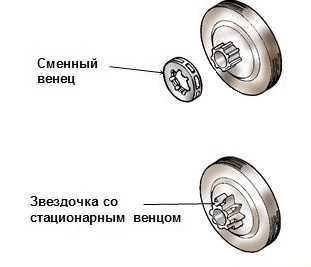

Вариант со стационарным венцом

Порядок действий как снять ведущую звездочку с бензопилы может немного изменяться в зависимости от модели, но в целом он такой:

  1. Штатным ключом открутите крепления крышки шины.
  2. Ослабьте натяжитель цепи, после чего снимите саму цепь и шину, освободив звездочку для бензопилы.
  3. Снимите воздушный фильтр. Это нужно не для всех моделей, но примерно в 80% случаев такая операция обязательна.
  4. Необходимо получить доступ к поршню. Для этого выкрутите свечу зажигания.
  5. Нужно поднять поршень в самую верхнюю точку – делать это нужно вручную, тихонько вращая звездочку на бензопилу.
  6. Когда поршень поднят, необходимо его зафиксировать. Для этого нужен поршневой стопор, а если его нет – мягкая веревка. Ее максимально плотно утрамбовывают в канал, чтобы блокировать ход поршня.

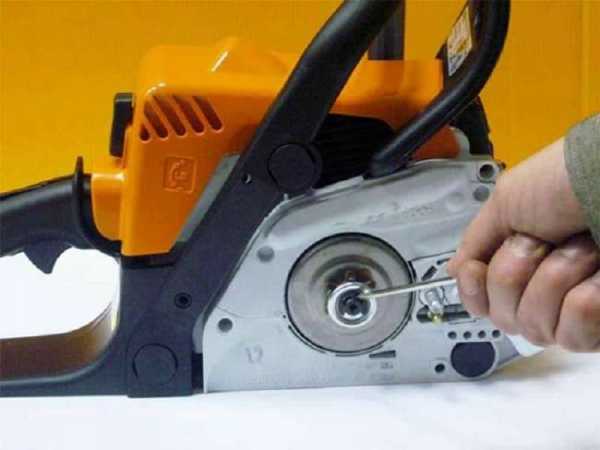

  7. Для того, чтобы снять звездочку, используйте съемник сцепления или обычный ключ рожкового типа, но только в том случае, если позволяет конструкция. Использовать привычные для многих зубило и молоток категорически запрещается.
  8. Выкручивание муфты производится по часовой стрелке.
  9. Производится замена ведущей звездочки на бензопиле на новую.

Порядок сборки производится в обратной последовательности, при этом закручивание муфты делается против часовой стрелки.

Такой общий порядок действий, как снять звездочку с бензопилы китайского или любого другого производства в варианте со стационарным венцом.

Вариант со сменным венцом

В этом случае порядок действий полностью аналогичен вышеописанному способу, за единственным исключением – в случае выход из строя зубцов на венце, меняется только венец. Но звездочку все равно придется снимать, т.к. иначе доступ к нему будет невозможно получить.

sadovij-pomoshnik.ru

Ведущая звездочка бензопилы, эксплуатация и обслуживание :: АвтоМотоГараж

Ведущая звездочка является неотъемлемой частью системы цепного привода пилы. Ведущие звездочки как и цепи делятся на бытовые и профессиональные.

Если рассматривать эксплуатацию бензопилы по отношению к ведущей звёздочке, то здесь есть два правильных варианта эксплуатации пары ведущая звёздочка – пильная цепь.

Вариант первый: один к одному, использовать одну цепь до тех пор, пока она не износится в нуль, после чего при установке новой цепи меняется и ведущая звёздочка. Данный вариант неудобен тем, что при интенсивной работе следить за состоянием одной цепи сложно, её нужно вовремя править, прерывая при этом работу и отвлекаясь. Если цепь выработала свой ресурс очень быстро (это зависит от количества перепиленных гвоздей), то можно ставить новую и ничего страшного не произойдёт. Но в случае если цепь отслужила верой и правдой приличное время и хозяин избегал атак на гвозди, то цепь при таком раскладе может намотать по шине несколько тысяч километров. Здесь замена звезды необходима. Что будет если не менять? Момент первый: новая цепь на изношенной звездочке гарантированно растянется после нескольких оборотов. Второй момент более критичный: шаг цепи и ведущей звёздочки будет уже немного отличаться, звенья цепи при работе будут испытывать избыточную нагрузку, что может привести к разрыву цепи. Пользователи, использующие одну цепь продолжительное время, редкость, но такие есть.

Вариант второй: два (три) к одному. Использование в ходе работы от двух до трёх цепей с  последовательным чередованием. Чередование цепей необходимо для равномерного износа как всех трёх цепей, так и ведущей звёздочки. Данный вариант более предпочтительный, т.к. он является экономным и не отвлекает от работы на правку цепи.

Ещё одной особенностью эксплуатации данной части бензопилы, является обслуживание подшипника ведущей звёздочки. Подшипник звёздочки работает только на холостых оборотах, при открытом дросселе барабан крутится с той же скоростью, что и коленчатый вал и подшипник не работает. Но определённое количество времени пила работает на холостых оборотах и тогда в работу включается подшипник. Подшипник нужно периодически немного смазывать. Для этого подойдёт смазка звездочки-носа шины.

При наступлении момента смены ведущей звёздочки и пильных цепей выработавших свей ресурс, заменяют и подшипник звёздочки. Обычно для таких случаев продается ремкомплект ведущая звёздочка и подшипник в одной упаковке.





При выборе ведущей звёздочки необходимо в точности соблюсти тип звездочки, которую планируется заменить или руководствоваться рекомендациями производителя, если стоит задача по модернизации пилы. При замене ведущей звездочки с шагом отличным от ранее установленной (в инструкции по эксплуатации на такую замену производитель пилы должен указать), необходимо учитывать тип шины, т.к. на шине имеется ведомая звёздочка.  Ведущая и ведомая звёздочки должны иметь одинаковый шаг, в противоположном случае установка пильной цепи будет невозможной.

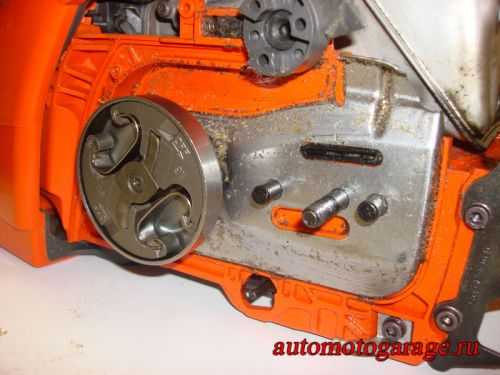

Ведущая звёздочка для бензопилы Husqvarna 455е Rancher.

Маркировка оригинальной звездочки Husqvarna для бензопилы Husqvarna 455е. Каталожный номер: 537 29 17-02 (.325"x7 SPUR). Звёздочка рассчитана на работу с цепями с шагом 0.325" и толщиной хвостовика как 1,3 так и 1,5 мм.

Звездочка изготавливается как одно целое с барабаном сцепления:

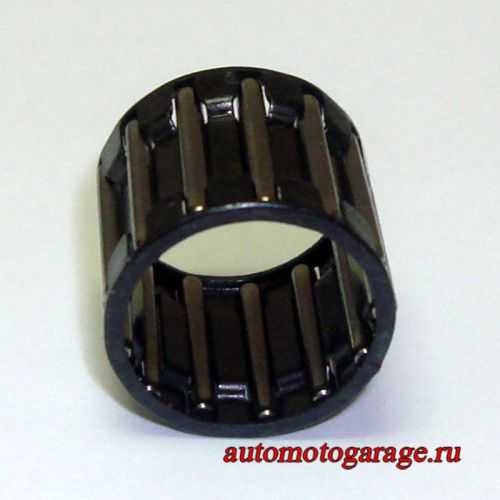

Подшипник (каталожный номер

503 25 52-01) ведущей звёздочки 537 29 17-02:

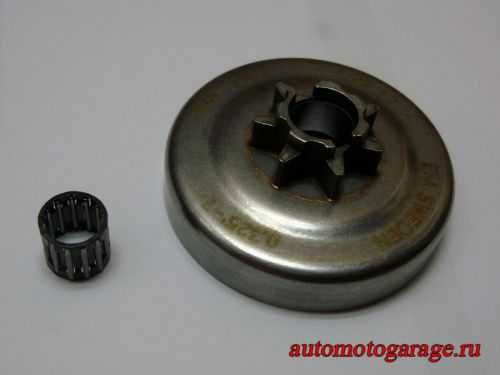

Посадочное место подшипника на ведущей звёздочке - барабане сцепления:
