Шлифовальные станки по металлу: характеристики, виды

Содержание статьи:

Обработка стальных изделий может состоять из нескольких этапов, отличающихся технологической схемой и применяемым оборудованием. Для придания изделию или заготовке окончательной формы используют шлифовальные станки по металлу. Несмотря на конструкционные различия они имеют практически одинаковые функции и параметры.

Область применения шлифовальных станков

Процесс шлифования

Процесс шлифования необходим для формирования окончательных размеров и параметров шероховатости детали. Во время этой работы с помощью абразивных материалов происходит поэтапное удаление слоев металла с заготовки.

Дополнительно выполнение этой процедуры позволит избавиться от незначительных дефектов, улучшит внешний вид изделия и повысит его антикоррозийные свойства. Шлифовка представляет собой постепенное снятие тонкого слоя стружки путем контакта материала с абразивным инструментом. Вращение резания инструмента является главным движением в оборудовании. Обработка может выполняться периферией абразивного компонента или его торцом.

В зависимости от конфигурации заготовки и требуемых параметров ее шлифовки различают следующие способы обработки:

наружное. Применяется для придания внешней поверхности требуемой формы;
внутреннее. Актуально для изделий с глухими или сквозными отверстиями. Абразив выполняет обработку внутренней части;
профильное. Необходимо для шлифования изделий сложной формы.

Для выполнения каждого типа работ необходимо правильно подобрать оборудование и его характеристики. Параметрами выбора являются производительность, степень автоматизации и функциональность станка. Также особое внимание уделяется абразивам, с помощью которых происходит снятие слоев материала. Они должны обладать требуемым показателем зернистости и иметь достаточно большую площадь для контакта с заготовкой.

Некоторые модели шлифовальных станков по металлу рассчитаны для выполнения нескольких типов обработки. Но при этом они характеризуются высокой стоимостью и сложностью эксплуатации.

Круглошлифовальные станки

Круглошлифовальный станок

Эти станки предназначены для выполнения продольного и врезного шлифования металлических заготовок различной формы. Характеризуются высокой точностью выполнения операции. Для повышения этого показателя рекомендуется выбрать модели с электронным блоком управления.

Конструктивно оборудование состоит из двух рабочих столов. На основном (горизонтальном) деталь фиксируется в центрах (патроне) для дальнейшего вращения. Вертикальный стол содержит шпиндельную бабку с установленным абразивным кругом. Ее управление может осуществляться вручную или с помощью блока ЧПУ.

Этапы работы внутришлифовального станка.

Закрепление детали в центрах.
Настройка первоначального положения абразива относительно заготовки.
Запуск вращения детали с поступательным движением по горизонтальной оси.
Обработка поверхности и дальнейшее смещение абразива на глубину удаленного слоя материала.

В зависимости от характеристик оборудования на нем можно выполнять черновое или чистовое шлифование. Во втором случае оптимальным вариантом будет применение моделей с системой автоматических подач. При этом определяющим параметром будет скорость вращения абразивного круга.

Определяющими параметрами станка являются ограничения по размеру и массе заготовки. Благодаря широкому диапазону настойки на оборудовании этого класса можно выполнять все типы шлифования.

Изменение расположения абразивного круга зависит от модели станка. В некоторых из них он может смещаться не только в вертикальной плоскости, но и в горизонтальной. Это значительно расширяет диапазон применения.

Внутришлифовальное оборудование

Модель внутришлифовального станка

Они предназначены для обработки внутренней части заготовок со сквозными или глухими отверстиями. Главным отличием от вышеописанных моделей является неподвижность заготовки относительно абразива. Данный шлифовальный станок по металлу применяется для обработки цилиндров двигателя и аналогичных им конструкций.

Обработка происходит за счет подвижного шпинделя, на котором установлен диск. Он передает абразиву не только вращательное, но и поступательное движение. Благодаря этому происходит шлифование внутренних граней заготовки.

В зависимости от конструкции и требуемой сложности шлифования, оборудование этого типа условно разделяется на следующие группы:

с одним шпинделем. С их помощью выполняют обработку конических и цилиндрических изделий правильной формы. При этом отверстие не обязательно должно быть глухим;
дополнительная обработка кромок. Эта функция дает возможность одновременно с внутренним шлифованием делать торцевое. Для этого в оборудовании должен присутствовать дополнительный шпиндель;
двухсторонние. Данный тип оборудования предназначен для выполнения двустороннего шлифования сквозных отверстий в деталях.

Внутришлифовальные станки применяются для шлифования массивных изделий. Благодаря своей конструкции и широкому функционалу они могут выполнять все типы обработки, включая окончательную доводку внутренней поверхности.

Особыми техническими характеристиками являются максимальная длина обработки, ограничения по наружному диаметру заготовки и значения максимального и минимального угла поворота абразива в конусных изделиях.

Одной из проблем эксплуатации внутришлифовальных станков является своевременное удаление отходов из области работы абразива. Для этого используются магнитные устройства и специальные фильтры. Без них невозможно будет добиться нужного показателя шероховатости.

Хонингование

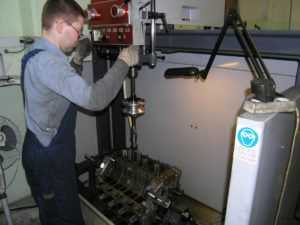

Работа хонинговальной установки

Окончательный этап шлифования лучше всего делать на специальном хонинговальном оборудовании. Его конструкция во многом схожа с внутришлифовальными моделями. Разница заключается в том, что заготовка не крепится на специальном устройстве. Также шпиндель имеет большую длину для более тщательного шлифования.

Для полноценного выполнения своих функций на шпиндель могут устанавливаться насадки с различной конфигурацией и размером абразивного зерна. Обработка заготовки выполняется вручную или с помощью автоматизированной системы. В первом случае шпиндель может смещаться относительно своей оси. Автоматический режим предусматривает механизмы для максимально чистовой обработки поверхности заготовки.

Для выбора оптимальной модели необходимо учитывать следующие нюансы конструкции:

параметры шпинделя – его длина и количество степеней свободы;
возможность выполнять шлифование в горизонтальной и вертикальной плоскости;
количество шпинделей. Это влияет не только на качество, но и на скорость шлифования.

В качестве обрабатывающего инструмента используется болванка, устанавливаемая на шпиндель. В ее конструкции предусмотрены разъемы для крепления абразивных брусков различной конфигурации.

Для достижения оптимального результата в процессе хонингования в зону обработки подается жидкость. Она выполняет несколько функций: предотвращает нагрев поверхности и удаляет абразивные частицы, отколовшиеся от брусков.

Бесцентрово-шлифовальные модели

Бесцентрово-шлифовальный станок

Принцип работы этих станков основан на передачи крутящего момента от ведущего круга заготовке. Она не крепится жестко в центрах. Степень прижима к рабочему абразиву контролируется с помощью регулировки положения ведущего круга.

Чаще всего в качестве материала обработки используют абразивную ленту. Она устанавливается на поверхность рабочего круга. Такой принцип работы позволяет оперативно осуществить перенастройку оборудования для активации другого режима.

Преимущества использования бесцентрово-шлифовальных агрегатов:

высокая скорость обработки. По сравнению с вышеописанными моделями она увеличивается в 1,5-2 раза. Это дает возможность шлифовать тонкостенные изделия из мягких сортов металлов;
для массивных заготовок можно применять метод фиксации на жестких опорах. При этом привод шпинделя имеет консольную конструкцию, а его вращение осуществляется за счет воздействия магнитного патрона. Таким образом снижается вероятность появления биений. Также практически отсутствует нагрузка на стенки заготовки, что является основной причиной ее частичной деформации по краям, которая характерна при использовании классических шпинделей;
возможность использования осевых опор. Они удерживают конструкцию по оси ее вращения. Так можно выполнять шлифование по всей внешней поверхности.

Подобное оборудование оснащается автоматизированным комплексом управления функциями. Это вынужденная мера, так как добиться хорошего результата чистового шлифования с помощью ручных механизмов для данного метода практически невозможно.

В видеоматериале показан пример работы автоматизированной бесцентрово-шлифовальной линии:

stanokgid.ru

Станки шлифовальные

Jump to Navigation

Информация
Производители

Каталог
Назад

Насосное оборудование
- Насосы центробежные
  - Grundfos
  - Simaco
- Насосы винтовые
  - Насосы высокого давления
    - BFT
    - GEA
  - Погружные насосы
    - Houttuin
    - Vipom
  - Горизонтальные насосы
    - GE Oil & Gas Pressure Control
    - Houttuin
    - Inoxihp
    - Vipom
  - Насосы герметичные
    - Hermetic Pumpen
    - Zenith
  - Насосное оборудование прочее
    - Servi Group
- Фильтровальное оборудование
  - Воздушные фильтры
    - Масляные и гидравлические фильтры
      - Parker Hannifin Corporation
      - Servi Group
    - Коалесцирующие фильтры
      - ASCO Filtri
      - Buhler Technologies
      - Donaldson
      - EUROFILL
      - Hydac
      - PALL
      - Petrogas
      - Scam Filltres
      - Vokes Air
    - Водоподготовка
      - ASCO Filtri
      - Grunbeck
    - Фильтры КВОУ
      - Осушители
        Прочее
        Tartarini
      - КИП (измерительное оборудование)
        Системы измерения неразрушающего контроля
        HBM
        Kavlico
        Marposs
        Расходомеры
        Servi Group
        Устройства измерения перемещения и положения
        Устройства измерения давления
        Autrol
        Servi Group
        VDO
        Устройства для измерения температуры
        Autrol
        Servi Group
        VDO
        Приборы контроля и регулирования технологических процессов
        Servi Group
        Прочее
        Autrol
        Трубопроводная арматура
        Запорная, регулирующая, запорно-регулирующая арматура
        Schroedahl
        Servi Group
        Предохранительная арматура
        Anderson Greenwood
        Crosby
        Sapag Industrial valves
        Schroedahl
        Servi Group
        Приводы трубопроводной арматуры
        Biffi
        Keystone
        Прочее
        W.T.A.
        Yarway
        Компрессорное оборудование
        Поршневые компрессоры
        GE Oil & Gas
        Винтовые компрессоры
        GEA
        Howden
        Stewart & Stevenson
        Центробежные компрессоры
        GE Thermodyn
        Stewart & Stevenson
        Прочее
        GE Rotoflow
        Лабораторное оборудование
        Микроскопия и спектроскопия
        Keyence
        Прочее
        Labor Security System
        MULTISERW-Morek
        Станочное оборудование
        Станки шлифовальные
        ISOG
        Хонинговальные станки
        Kadia
        Nagel Maschinen
        Станки зубо- и резьбо- обрабатывающие
        Nagel Maschinen
        Карусельные станки
        Star Micronics
        Запчасти и принадлежности для станков
        Carif
        Прочее
        Carif
        Star Micronics
        Гидравлика
        Гидроцилиндры
        Oilgear
        Servi Group
        Гидроклапаны
        Servi Group
        Гидронасосы
        Riverhawk
        Servi Group
        Гидрораспределители
        Parker Hannifin Corporation
        Servi Group
        Прочее
        Riverhawk
        Servi Group
        Приводная техника
        Электрические приводы
        Servi Group
        Гидравлические приводы
        Biffi
        Пневматические приводы
        Biffi
        Keystone
        Электромагнитные приводы
        Danfoss
        ECONTROL
        Kendrion
        Rexnord
        Редукторы
        Renk
        ZERO-MAX
        Турборедукторы
        Flender-Graffenstaden
        Renk
        Прочее
        Прочее оборудование
        Электрографитовые щетки
        Morgan Advanced Materials
        A.O. Smith – Century Electric
        A.S.T.
        Abrasivos Manhattan
        Advanced Energy
        Agilent Technologies
        Agrati
        AKG Gruppe
        Algi
        Allweiler
        Alphatron Marine
        Amot
        Anderson Greenwood
        Apollo Valves
        Ariel
        ASCO Filtri
        Ashcroft
        ATAS elektromotory
        Atos
        Autrol
        Autronica
        Axis
        Axon’ Cable
        Bando
        Baruffaldi
        BCE
        Berarma
        BFT
        BHDT
        Biffi
        BIKON-Technik
        Brinkmann pumps
        Buhler
        Buhler Technologies
        BVM Corporation
        Camfil FARR
        Campen Machinery
        CanaWest Technologies
        Carif
        Casar
        CAT
        Celduc Relais
        Center Line
        Comagrav
        Compressor Controls Corporation
        CoorsTek
        Coperion K-Tron
        Coral engineering
        Coremo Ocmea
        Couth
        CRANE
        Crosby
        Danaher Motion
        Danfoss
        Danobat Group
        David Brown Hydraulics
        Den-Con Tool
        DenimoTECH
        Deprag
        Destaco
        Donaldson
        Donaldson осушители, адсорбенты
        Duplomatic
        Duplomatic Oleodinamica
        Dustcontrol
        Dynasonics
        E-tech Machinery
        Easy Mover
        Ebro Armaturen
        ECONTROL
        Eirich
        ELMA
        EMIT
        Esco Couplings
        Espera
        Estarta
        Euchner
        EUROFILL
        Europarts
        EuroSMC
        Exact
        Facco
        FANUC
        Farris
        Fema
        Ferjovi
        Fetra
        FIBRO
        Fisher
        Flender-Graffenstaden
        Flexitallic
        Flowserve
        Fluenta
        Flux
        FPZ
        Fritz STUDER
        Gali
        Gamak Motors
        GE Bently Nevada
        GE Energy
        GE Lufkin Industries
        GE Nuovo Pignone
        GE Oil & Gas
        GE Oil & Gas Pressure Control
        GE Panametrics
        GE Rotoflow
        GE Thermodyn
        GEA
        General Electric
        General Electric Waukesha
        GEORGIN
        GKN
        Gohl
        Goulds Pumps
        GPM Titan International
        Graco
        Grunbeck
        Grundfos
        Gustav Gockel
        HAKI
        Harting technology
        HAWE Hydraulik SE
        HBM
        Heimbach
        Helios
        Hermetic Pumpen
        Herose
        HiRel Connectors
        Hohner
        Holland-Controls
        Honsberg Instruments
        Hoppecke
        Horton
        Houttuin
        Howden
        Howden CKD Compressors s.r.o.
        HTI-Gesab
        Hydac
        Hydrotechnik
        IMO
        INA
        Inoxihp
        ISOG
        Italmagneti
        ITW Dynatec
        Jaudt
        Jaure
        JDSU
        Jenoptik
        John Crane
        JOST
        JOVYATLAS
        K-TEK
        Kadia
        Kavlico
        Kendrion
        Kendrion Linnig
        Keyence
        Keystone
        Kieselmann
        Kitagawa
        Knipex
        Knoll
        Kordt
        Krombach Armaturen
        KUKA
        Kumera
        Labor Security System
        LAM Technologies
        Lapmaster Wolters
        Lenze
        Lincoln
        Luvata
        M.G.M. motori elettrici S.p.A.
        Mahle
        Marposs
        Masa Henke
        Masoneilan
        Mec Fluid 2
        MEDIT Inc.
        Mercotac
        Metricon
        Metrol
        MI Swaco
        Minco
        MMC International Corporation
        MOOG
        Moore Industries
        Morgan Advanced Materials
        Motoman Robotics
        Moyno
        Mud King
        MULTISERW-Morek
        Munters
        Murr elektronik
        Murrplastik
        Nagel Maschinen
        National Oilwell Varco
        Netzsch
        Nexoil srl
        Nic
        NOV Mono
        NTN-SNR
        Ntron
        O’Drill/MCM
        Oerlikon
        Oilgear
        Omal Automation
        Omni Flow Computers
        OMT
        Opcon
        Orange Research
        Orwat filtertechnik
        OTECO
        Pacific valves
        Paktech
        PALL
        Parat
        Parker Hannifin Corporation
        PENTAIR
        Peter Wolters
        Petrogas
        ProMinent
        Quick Soldering
        Rema Tip Top
        Renk
        Renold
        Repar2
        Resatron
        Resistoflex
        Restech Norway
        Revo
        Rexnord
        Rheonik
        Rineer Hydraulics
        RIO
        Riverhawk
        RMG Honeywell
        Robbi
        Rohde & Schwarz
        ROS
        Rota Engineering
        Rotar
        Rotork
        RTI Electronics
        Ruhrpumpen
        Saint-Gobain PAM
        Sapag Industrial valves
        Saunders
        Scam Filltres
        Scantech
        Schroedahl
        Score Energy
        Selco
        Selec
        Sermas Industrie
        Servi Group
        Settima
        Siemens
        Siemens energy
        Simaco
        Solar turbines
        Solberg
        SOR
        SPIETH
        SPX
        Stamford | AvK
        Star Micronics
        Stewart & Stevenson
        Stockham
        Sumitomo
        Supertec Machinery
        Tamagawa Seiki
        Tartarini
        TEAT
        Thimonnier
        Top-co
        Truflo
        Turbotecnica
        Tuthill
        Vanessa
        VDO
        Velan
        Versa
        Vibra Schultheis
        Vipom
        Vokes Air
        Voumard
        W.T.A.
        Warren
        Weatherford
        Weiss GmbH
        Wenglor
        WestCo
        Woodward
        Xomox
        Yarway
        Zenith
        ZERO-MAX
        dmliefer.ru
        Промышленное оборудование – Шлифовально-полировальная машина
        Универсальная шлифовально-полировальная планетарная машина SPEKTRUM GPM-400 – это компактная модель для работы в жилых и промышленных помещениях.
        Преимущества:
        – Бесшумность, мягкость хода, удобство в работе.
        – Обеспечение плоскостности поверхности за счет 3 рабочих дисков.
        – Колёса из светлого полиуретана не оставляют следов на поверхностях.
        – Легкая регулировка благодаря наличию индикатора натяжения ремней.
        – Мокрая/сухая шлифовка.
        Технические характеристики:
        Двигатель- 2,2 кВт.
        Питание – однофазное.
        Напряжение – 220 В.
        Потребляемый ток – 10 А.
        Частота – 50/60 Гц.
        Вес – 85 кг.
        Ширина шлифования – 430 мм.
        Скорость вращения головок – 300-1350 об/мин.
        Шлифовальные диски 3х160 мм.
        Основное предназначение машины SPEKTRUM GPM-400 – это шлифовка и полировка бетона, мрамора, тераццо, деревянных поверхностей и удаление старых покрытий.
        Отличительной особенностью всех моделей, производимых компанией SPEKTRUM является эластичное крепление шлифовальных дисков, что позволяет им плотно соприкасаться с поверхностью и предохраняет механизмы машины от динамических ударов при обработке поверхности.
        Подвижный фартук шлифовальной головки в сочетание с двумя отводами для подсоединения пылесоса обеспечивает отсутствие пыли в процессе работы.
        Для работы во влажном режиме предусмотрен бак с регулируемой подачей воды.
        “Баянетное” крепление дисков инструмента подразумевает значительное сокращение времени для перехода к следующей стадии шлифовки или полировки.
        Важнейшим фактором при полировке мрамора является наличие колес из светлой резины, не оставляющих следов на поверхности.
        Как и другие модели SPEKTRUM, GPM-400 оснащена мощным регулируемым прожектором для работы в темное время суток.
        Быстрое и удобное отсоединение шлифовальной головки от рамы, боковые рукоятки шлифовальной головки и небольшой вес машины позволяют осуществлять транспортировку в багажном отделении легкового автомобиля.
        polnalivnoi.ru
        Шлифовально-полировальные станки по металлу
        В данной статье будет представлен небольшой обзор полировальных станков по дереву и металлу, область их применения, предназначение, а также рассмотрим их основные виды и принцип работы.
        Jet JSSG-10 для заточки и полировки режущего инструмента
        Предназначение
        Сфера использования таких высокотехнологичных машин достаточно широка – их применяют как представители малого бизнеса, так и крупные предприятия.
        Полировальные станки – довольно полезная вещь в руках мастера и предназначаются они для финишной шлифовки поверхности изделий до 11-12 класса шероховатости. При работе на полировально-шлифовальном станке с поверхности заготовки снимается очень тонкий верхний слой, таким образом проводится финишная обработка материала. В основе такого промышленного станка лежит абразивный круг, который и делает всю полировочную работу на заготовке.

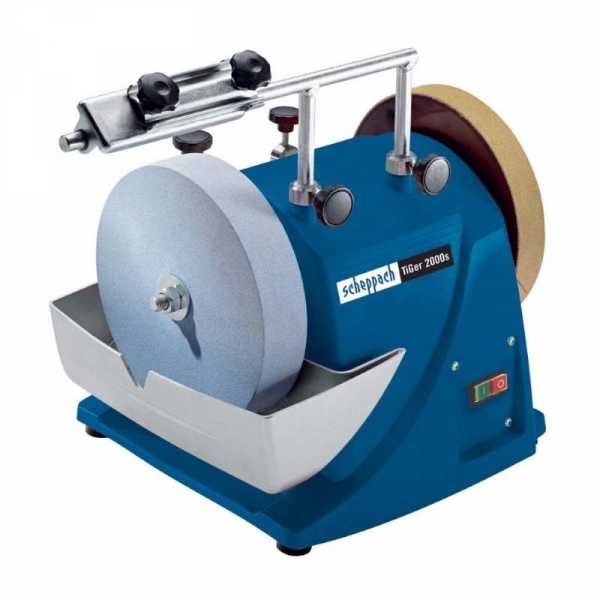

        Scheppach TiGer 2000S с водяным охлаждением
        Полировальный станок по металлу применяется при обработке поверхностей из нержавеющей стали, латуни, алюминия и др. С их помощью также полируются трубы, листы металла, различные плоские поверхности и экструдированные профили, а также готовые детали.
        Шлифовально-полировальные станки по дереву используются в деревообработке, мебельной промышленности, для изготовления деталей декора.
        Для обработки камня используются консольные рычажные станки.
        Подобное оборудование может без труда справиться с обработкой стульев и столов, полированно-зеркальными листами, комодов, ручками дверей. Есть модели, которые полируют камень и разнообразную керамику.
        Классификация
        Ручной полировальный станок довольно часто используется в быту, в домашнем хозяйстве. Если нет возможности по каким-то причинам купить, то полировальный станок своими руками можно сделать, используя обычную дрель. Для этого в патрон необходимо лишь зажать войлочный диск. Но такой самодельный полировальный станок по металлу не подходит для продолжительного времени работы.
        Также есть полировальные углошлифовальные машинки, которые в отличие от известной «болгарки» имеют регулировку частоты оборотов. На таких устройствах обороты существенно ниже, чем на обычной углошлифовальной машинке. Благодаря этому факту, лакокрасочное покрытие не оплавится и не деформируется. Сменив полировальный диск на лепестковый абразивный круг, ручной точильно-полировальный станок можно использовать и для обработки различных изделий и заготовок. Посредством такого устройства можно в домашних условиях выполнить шлифовку и полировку кузова, фар, стекол автомобиля, мотоцикла т.д.

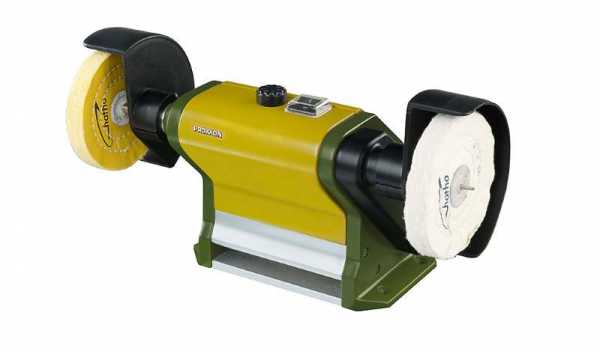

        Proxxon PM 100
        К настольным, но уже стационарным полировально-шлифовальным станкам, которые некоторые размещают у себя в гараже, в небольшой частной мастерской следует отнести наждак, установленный на верстаке или специальном подиуме. В общем и целом, станок полировальный настольный отличается от обычного наждака тем, что на него устанавливается иной инструмент.
        Например, для работы дома отлично подойдет полировальный настольный станок JSSG-10. Благодаря достаточно богатому функционалу и невысокой цене он выгодно отличается от своих конкурентов. На станке Jet JSSG-10 v можно осуществлять заточку, правку и доводку режущего инструмента.
        Также можно выделить полировальные станки по дереву и металлу. Но это выделение очень условное, так как само оборудование используется одно и то же, меняется лишь насадка.
        Ленточно-полировальный станок, как правило, используется для обработки плоских поверхностей (например, брусков, досок). Для разных типов дерева, металла используется разные абразивные ленты.
        В станкостроении различают полировальные станки с притирами (доводочные станки), центробежные и жидкостные.
        Ювелирный полировальный станок
        Что касается доводочных станков, то они их применяют для финишной тонкой шлифовки поверхностей деталей и устранения шероховатости, оставленных на них предыдущими инструментами.
        Остальные 2 вида оборудования обычно используют при обработке заготовок сложной формы.
        Центробежные станки имеют некую ёмкость, которую заполняют специальным раствором или абразивными порошком. При вращении ёмкости данная смесь также начинает двигаться и полирует заготовку.
        В жидкостных полировальных станках обрабатываемое изделие устанавливается в камеру, и полирование происходит струей специальной жидкости, которая насыщена абразивом. Напор такой жидкости из форсунки составляет до 50 м/сек. Форсунка во время полирования сама движется вдоль заготовки.
        Методика обработки заготовки
        Методика обработки полировальным оборудованием заготовок основана на круговом вращении войлочного (абразивного) диска и возвратно-поступательном ходе рабочего стола с установленной на него изделием. Крутящийся с определённым темпом обрабатывающий диск за один проход срезает верхний слой обрабатываемой поверхности, а постоянно движущийся вперед и назад рабочий стол обеспечивает равномерную обработку поверхности.
        Толщина снимаемого с заготовки слоя, которая влияет на качество обрабатываемой поверхности, достигается в различных станках по-разному – обычно, она изменяется автоматическим либо ручным передвижением рабочего стола вверх или вниз. Иногда уже в новых моделях оборудования свое расположение по вертикальной оси может изменять рабочая часть с полировальным инструментом.
        Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
        stankiexpert.ru
        Особенности шлифовально-полировальных станков
        Для обработки различных материалов используется специализированное оборудование. Для выполнения каждой операции требуется определенный станок, способный выполнять ту или иную производственную задачу. Одним из таких агрегатов, распространенных и востребованных на большинстве предприятий и использующихся для разного уровня обработки металлов, камня, древесины, является шлифовально-полировальный станок.
        Что собой представляют полировально-шлифовальные станки
        Полировально-шлифовальное оборудование используется для выполнения разных видов обработки поверхностей металлических деталей. К ним относятся:

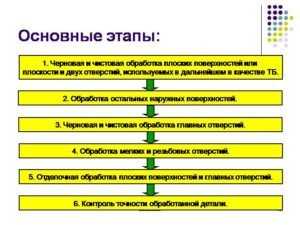

        Основные этапы обработки
        Черновая обработка поверхностей.
        Снятие фасок, заусенцев, удаление зазубрин, выравнивание поверхностей.
        Исправление геометрии режущих кромок, заточка или придание им нужного угла атаки.
        Шлифовка деталей (требуется соответствующая оснастка).
        Полировка.
        Конструкция агрегата состоит из электродвигателя, на сквозном валу которого по обе стороны установлены рабочие круги. На передней части кожуха, непосредственно под двигателем, располагается панель управления, основными элементами которой являются кнопки «пуск» и «стоп». В зависимости от вида или марки оборудования, рабочие инструменты могут иметь защитные кожухи, опорные площадки — подручники.
        Существуют образцы агрегатов:

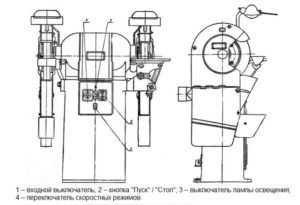

        Органы управления станка
        в настольном исполнении, которые устанавливаются на верстак или иную подставку;
        напольные, имеющие собственную опорную конструкцию — станину, которую можно жестко закрепить на полу во избежание вибрации.
        Точильно-полировальный станок может иметь сменную оснастку для выполнения дополнительных операций. Например, для шлифования или полировки плоскостей, деталей с большими криволинейными поверхностями и т. д. Кроме металла, может производиться шлифовка и полировка камня, древесины, иных материалов достаточной жесткости. Основным требованием является сохранение агрегатного состояния при обработке (чтобы он не расплавился и не испортил шлифовальный круг).
        Сфера применения оборудования
        Портальный шлифовально-полировальный станок
        Полировальный станок используется для придания поверхностям высокого класса шероховатости.
        Полировка — это финишные работы, отделка поверхности металлических деталей или неметаллических материалов до состояния блеска.
        Современный полировальный станок — устройство, мало отличающееся от своих прототипов, основными достижениями прогресса в этой области являются полировальные пасты и тонкие абразивы, позволяющие снизить шероховатость обрабатываемых поверхностей до микроскопических размеров.
        Общепринятая классификация
        Шлифовально-полировальное оборудование имеет массу вариантов исполнения. Прежде всего, различают:
        Общего назначения, использующиеся в обычном качестве.
        Специализированные устройства, созданные для выполнения определенного типа работ.
        Станки общего назначения имеют следующие разновидности:
        Расшифровка моделей шлифовальных станков
        Круглошлифовальные.
        Плоскошлифовальные.
        Внутришлифовальные.
        Бесцентрово-шлифовальные.
        Все эти варианты требуют наличия дополнительной оснастки для оборудования, например, ленточно-полировальный станок может быть создан путем установки соответствующего приспособления, осуществляющего движение абразивной ленты и создающего плоскую шлифовальную поверхность. От размера зерна ленты зависит степень обработки, от грубой до тонкой шлифовки или финишной обработки.
        Наиболее распространенный полировальный станок представляет собой обычный тип оборудования с установленным рабочим кругом из войлока, фетра или иного мягкого материала, который в паре со специальной пастой способен обрабатывать любые металлические заготовки.

        Основные характеристики
        Существует много разновидностей шлифовально-полировальных станков. Все они имеют собственные, специфические рабочие качества и показатели. Общие, имеющие отношение ко всем видам оборудования, технические характеристики:
        Схема шлифовальной машинки
        Скорость вращения вала — от 920 до 3000 об/мин.
        Диаметр шлифовального круга — от 200 до 350 мм (в зависимости от конструкции).
        Посадочный диаметр шлифовального или полировального круга — 32 мм, 51 мм, 76 мм.
        Наличие или отсутствие подсветки.
        Возможность установки дополнительного оборудования или оснастки (опционально).
        Следует учитывать постоянную работу производителей над возможностями и качеством выпускаемого оборудования, вследствие чего меняются технические характеристики агрегатов.
        Расходные материалы для обработки деталей и заготовок
        Примеры условных обозначений кругов
        К расходным материалам относятся шлифовальные и полировальные круги, предназначенные для обработки металлических заготовок. Кроме того, полировальный станок не может обходиться без соответствующих полировальных паст, поэтому их следует включать в состав расходных материалов.
        Примечательно, что количество материалов для полировочных машин намного превосходит используемые виды шлифовальных кругов. Это обусловлено тем, что рабочий круг имеет определенные размеры, которые могут соответствовать или не соответствовать параметрам данного станка. Специальные пасты наносятся непосредственно на круг, поэтому могут использоваться на любом типе полировальных станков.
        Методика обработки заготовки
        Схема обработки на плоскошлифовальных станках с обозначением движений
        Основным способ обработки заготовки является ручная подача ее на рабочий круг с опорой на подручник без сильного давления. Количество и направление резания или шлифовки определяются визуально, нужные результаты получаются перемещением заготовки или детали, изменением точки соприкосновения со шлифовальным кругом.
        Полировка детали производится подобным образом, но вместо шлифовального круга устанавливается полировальный. На рабочую поверхность наносится некоторое количество полировочной пасты, деталь прижимается к ней и полируется с нужным усилием. Необходим постоянный контроль за состоянием обрабатываемой детали и периодическое добавление полировальной пасты.
        Видео по теме: Шлифовально-полировальный станок

        promzn.ru
        Станочное оборудование
        Jump to Navigation
        Информация
        Производители
        Каталог
        Назад
        Насосное оборудование
        Насосы центробежные
        Grundfos
        Simaco
        Насосы винтовые
        Насосы высокого давления
        BFT
        GEA
        Погружные насосы
        Houttuin
        Vipom
        Горизонтальные насосы
        GE Oil & Gas Pressure Control
        Houttuin
        Inoxihp
        Vipom
        Насосы герметичные
        Hermetic Pumpen
        Zenith
        Насосное оборудование прочее
        Servi Group
        Фильтровальное оборудование
        Воздушные фильтры
        Масляные и гидравлические фильтры
        Parker Hannifin Corporation
        Servi Group
        Коалесцирующие фильтры
        ASCO Filtri
        Buhler Technologies
        Donaldson
        EUROFILL
        Hydac
        PALL
        Petrogas
        Scam Filltres
        Vokes Air
        Водоподготовка
        ASCO Filtri
        Grunbeck
        Фильтры КВОУ
        Осушители
        Прочее
        Tartarini
        КИП (измерительное оборудование)
        Системы измерения неразрушающего контроля
        HBM
        Kavlico
        Marposs
        Расходомеры
        Servi Group
        Устройства измерения перемещения и положения
        Устройства измерения давления
        Autrol
        Servi Group
        VDO
        Устройства для измерения температуры
        Autrol
        Servi Group
        VDO
        Приборы контроля и регулирования технологических процессов
        Servi Group
        Прочее
        Autrol
        Трубопроводная арматура
        Запорная, регулирующая, запорно-регулирующая арматура
        Schroedahl
        Servi Group
        Предохранительная арматура
        Anderson Greenwood
        Crosby
        Sapag Industrial valves
        Schroedahl
        Servi Group
        Приводы трубопроводной арматуры
        Biffi
        Keystone
        Прочее
        W.T.A.
        Yarway
        Компрессорное оборудование
        Поршневые компрессоры
        GE Oil & Gas
        Винтовые компрессоры
        GEA
        Howden
        Stewart & Stevenson
        Центробежные компрессоры
        GE Thermodyn
        Stewart & Stevenson
        Прочее
        GE Rotoflow
        Лабораторное оборудование
        Микроскопия и спектроскопия
        Keyence
        Прочее
        Labor Security System
        MULTISERW-Morek
        Станочное оборудование
        Станки шлифовальные
        ISOG
        Хонинговальные станки
        Kadia
        Nagel Maschinen
        Станки зубо- и резьбо- обрабатывающие
        Nagel Maschinen
        Карусельные станки
        Star Micronics
        Запчасти и принадлежности для станков
        Carif
        Прочее
        Carif
        Star Micronics
        Гидравлика
        Гидроцилиндры
        Oilgear
        Servi Group
        Гидроклапаны
        Servi Group
        Гидронасосы
        Riverhawk
        Servi Group
        Гидрораспределители
        Parker Hannifin Corporation
        Servi Group
        Прочее
        Riverhawk
        Servi Group
        Приводная техника
        Электрические приводы
        Servi Group
        Гидравлические приводы
        Biffi
        Пневматические приводы
        Biffi
        Keystone
        Электромагнитные приводы
        Danfoss
        ECONTROL
        Kendrion
        Rexnord
        Редукторы
        Renk
        ZERO-MAX
        Турборедукторы
        Flender-Graffenstaden
        Renk
        Прочее
        Прочее оборудование
        Электрографитовые щетки
        Morgan Advanced Materials
        A.O. Smith – Century Electric
        A.S.T.
        Abrasivos Manhattan
        Advanced Energy
        Agilent Technologies
        Agrati
        AKG Gruppe
        Algi
        Allweiler
        Alphatron Marine
        Amot
        Anderson Greenwood
        Apollo Valves
        Ariel
        ASCO Filtri
        Ashcroft
        ATAS elektromotory
        Atos
        Autrol
        Autronica
        Axis
        Axon’ Cable
        Bando
        Baruffaldi
        BCE
        Berarma
        BFT
        BHDT
        Biffi
        BIKON-Technik
        Brinkmann pumps
        Buhler
        Buhler Technologies
        BVM Corporation
        Camfil FARR
        Campen Machinery
        CanaWest Technologies
        Carif
        Casar
        CAT
        Celduc Relais
        Center Line
        Comagrav
        Compressor Controls Corporation
        CoorsTek
        Coperion K-Tron
        Coral engineering
        Coremo Ocmea
        Couth
        CRANE
        Crosby
        Danaher Motion
        Danfoss
        Danobat Group
        David Brown Hydraulics
        Den-Con Tool
        DenimoTECH
        Deprag
        Destaco
        Donaldson
        Donaldson осушители, адсорбенты
        Duplomatic
        Duplomatic Oleodinamica
        Dustcontrol
        Dynasonics
        E-tech Machinery
        Easy Mover
        Ebro Armaturen
        ECONTROL
        Eirich
        ELMA
        EMIT
        Esco Couplings
        Espera
        Estarta
        Euchner
        EUROFILL
        Europarts
        EuroSMC
        Exact
        Facco
        FANUC
        Farris
        Fema
        Ferjovi
        Fetra
        FIBRO
        Fisher
        Flender-Graffenstaden
        Flexitallic
        Flowserve
        Fluenta
        Flux
        FPZ
        Fritz STUDER
        Gali
        Gamak Motors
        GE Bently Nevada
        GE Energy
        GE Lufkin Industries
        GE Nuovo Pignone
        GE Oil & Gas
        GE Oil & Gas Pressure Control
        GE Panametrics
        GE Rotoflow
        GE Thermodyn
        GEA
        General Electric
        General Electric Waukesha
        GEORGIN
        GKN
        Gohl
        Goulds Pumps
        GPM Titan International
        Graco
        Grunbeck
        Grundfos
        Gustav Gockel
        HAKI
        Harting technology
        HAWE Hydraulik SE
        HBM
        Heimbach
        Helios
        Hermetic Pumpen
        Herose
        HiRel Connectors
        Hohner
        Holland-Controls
        Honsberg Instruments
        Hoppecke
        Horton
        Houttuin
        Howden
        Howden CKD Compressors s.r.o.
        HTI-Gesab
        Hydac
        Hydrotechnik
        IMO
        INA
        Inoxihp
        ISOG
        Italmagneti
        ITW Dynatec
        Jaudt
        Jaure
        JDSU
        Jenoptik
        John Crane
        JOST
        JOVYATLAS
        K-TEK
        Kadia
        Kavlico
        Kendrion
        Kendrion Linnig
        Keyence
        Keystone
        Kieselmann
        Kitagawa
        Knipex
        Knoll
        Kordt
        Krombach Armaturen
        KUKA
        Kumera
        Labor Security System
        LAM Technologies
        Lapmaster Wolters
        Lenze
        Lincoln
        Luvata
        M.G.M. motori elettrici S.p.A.
        Mahle
        Marposs
        Masa Henke
        Masoneilan
        Mec Fluid 2
        MEDIT Inc.
        Mercotac
        Metricon
        Metrol
        MI Swaco
        Minco
        MMC International Corporation
        MOOG
        Moore Industries
        Morgan Advanced Materials
        Motoman Robotics
        Moyno
        Mud King
        MULTISERW-Morek
        Munters
        Murr elektronik
        Murrplastik
        Nagel Maschinen
        National Oilwell Varco
        Netzsch
        Nexoil srl
        Nic
        NOV Mono
        NTN-SNR
        Ntron
        O’Drill/MCM
        Oerlikon
        Oilgear
        Omal Automation
        Omni Flow Computers
        OMT
        Opcon
        Orange Research
        Orwat filtertechnik
        OTECO
        Pacific valves
        Paktech
        PALL
        Parat
        Parker Hannifin Corporation
        PENTAIR
        Peter Wolters
        Petrogas
        ProMinent
        Quick Soldering
        Rema Tip Top
        Renk
        Renold
        Repar2
        Resatron
        Resistoflex
        Restech Norway
        Revo
        Rexnord
        Rheonik
        Rineer Hydraulics
        RIO
        Riverhawk
        RMG Honeywell
        Robbi
        Rohde & Schwarz
        ROS
        Rota Engineering
        Rotar
        Rotork
        RTI Electronics
        Ruhrpumpen
        Saint-Gobain PAM
        Sapag Industrial valves
        Saunders
        Scam Filltres
        Scantech
        Schroedahl
        Score Energy
        Selco
        Selec
        Sermas Industrie
        Servi Group
        Settima
        Siemens
        Siemens energy
        Simaco
        Solar turbines
        Solberg
        SOR
        SPIETH
        SPX
        Stamford | AvK
        Star Micronics
        Stewart & Stevenson
        Stockham
        Sumitomo
        Supertec Machinery
        Tamagawa Seiki
        Tartarini
        TEAT
        Thimonnier
        Top-co
        Truflo
        Turbotecnica
        Tuthill
        Vanessa
        VDO
        Velan
        Versa
        Vibra Schultheis
        Vipom
        Vokes Air
        Voumard
        W.T.A.
        Warren
        Weatherford
        Weiss GmbH
        Wenglor
        WestCo
        Woodward
        Xomox
        Yarway
        Zenith
        ZERO-MAX
        dmliefer.ru
        Шлифовальное оборудование и плоскошлифовальный станок по выгодной цене в Екатеринбурге

        Компания WEMA

        Компания SELICA
        Шлифовальные станки фирмы WEMA (Германия) являются изделием с немецким качеством, сертифицированного по стандарту ISO 9001.
        Компания WEMA является одним из мировых лидеров изготовления прецизионных универсальных круглошлифовальных станков, шлифовальных обрабатывающих центров, торце и вальце шлифовальных и станков.
        Все станки предлагаются как индивидуальные станки с ручной или автоматической системой транспортировки и загрузки/разгрузки или как станки, объединенные в производственную линию.
        Шлифовальные станки фирмы WEMA – экономичность, надежность, способность выносить большие нагрузки, очень большие рабочие диапазоны, чрезвычайно большая гибкость, удобное для пользования программное обеспечение для шлифования WoP Glauchau, высочайшая стабильная точность, простые возможности транспортировки и ввода в эксплуатацию, чрезвычайно высокое качество поверхности, плоскостность и размерная точность.
        Благодаря непрерывному развитию оборудование фирмы WEMA всегда находится на первых рядах отрасли, выпускающей шлифовальные станки.
        Инновационные решения для шлифования без ограничений — Точность в деталях
        WEMA S
        Круглошлифовальные станки серии S фирмы WEMA поставляются согласно Вашим индивидуальным пожеланиям в различных комплектациях, а также в особом исполнении.
        Наша последовательная модульная конструкция использует при этом испытанные узлы для изготовления как:
        станков для шлифования отверстий
        универсальных шлифовальных станков с 2 отдельными узлами шлифования
        шлифовальных обрабатывающих центров
        Каталог оборудования WEMA — Круглошлифовальные станки
        Шлифовальные станки для подшипниковой промышленности

        Убедительное решение для всех колец подшипников!
        Полная обработка колец подшипников качения/скольжения с наружной круговой, внутренней круговой обработкой и с обработкой буртиков
        Ширина колец от 10 до 225 мм
        Диаметр колец от 80 до 900 мм (внутренние и наружные кольца)
        Каталог оборудования WEMA — Вальцешлифовальные станки
        Торцешлифовальные и плоскошлифовальные станки WEMA SP
        Идеальное решение для дисковых ножей и полотен круглых пил!
        Диаметр изделий до 1000 мм
        Универсальный станок с ЧПУ для обработки широкого ассортимента полотен круглых пил и круглых ножей
        Новая предельно жесткая конструкция, которая обеспечивает спокойный ход *
        Производительность обработки по сравнению с обычными станками повышена до 30 % (производительность резания станка до 25 кг/ч)
        Высокое выдерживание заданной точности
        Опимизация поверхности
        Низкое число правок шлифовальных кругов
        Отсутствие остаточных напряжений поверхности детали после обработки
        Простое и надежное управление без специальных знаний при помощи программного обеспечения собственной разработки ЦоП Глаухау ®

        Каталог оборудования WEMA — Торцешлифовальные станки
        tm96.ru
