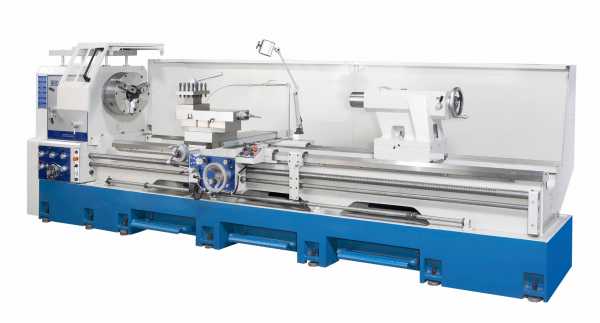

Промышленные токарные станки по металлу

Процесс обработки металлических изделий – дело трудоемкое, однако благодаря развитию современных технологий на сегодняшний день практически все производства имеют специальные станки, которые во многом облегчают труд человека и делают его более производительным. Токарные установки не являются исключением. Работы с токарным аппаратом – это тип металлообработки, который достаточно широко распространен. С помощью токарных аппаратов обрабатываются металлические изделия, а также изделия, изготовленные из сплавов металлов. Токарные станки – это оборудование, которое сильно повлияло на развитие металлообрабатывающей промышленности. Данные установки стали одними из первых агрегатов, применяемых в этой сфере деятельности.

Первые токарные станки, естественно, не обладали такой высокой функциональностью, как современные установки. Однако именно они стали “первопроходцами” в методе резания.

Конструкция и функционирование токарного станка по металлу

Любая токарная установка, занимающаяся обработкой металлических изделий, функционирует по одному принципу. Этот принцип работы остался неизменным с появления первых установок данного типа и до нашего времени. Заключается он в следующем:

• деталь, подвергающаяся обработке, жестко закрепляется в зажимном шпинделе. Данный шпиндель производит вращательные движения с необходимой частотой, в действие его приводит привод;
• непосредственно процесс резки происходит с помощью резца. Резец двигается вдоль оси вращения заготовки, тем самым обеспечивается работа со всей поверхностью изделия.

Для того чтобы процесс обработки протекал без сбоев, а качество конечной продукции оставалось высоким, необходимо соблюдать определенные условия. К примеру, вибрация оборудования, а также любые другие факторы могут привести к смещению заготовки или резца, что в дальнейшем отразится на качестве продукции. Изделия, имеющие даже малейшее отклонение от заданных параметров, считаются бракованными.

Таким образом для правильного выполнения поставленных задач оборудование должно не только обладать высокой мощностью и другими достойными техническими характеристиками, но и иметь необходимую взаимную статичность детали и резца.

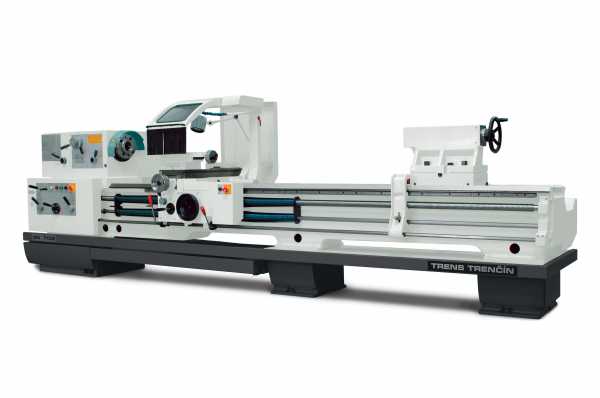

Существует множество видов токарных станков по металлу. Одни из них предназначены для применения в промышленных масштабах, другие являются бытовыми агрегатами. В любом случае, все станки состоят из одних и тех же основных составляющих частей:

• станина. Станина – это основа станка, которая обеспечивает надежность всей установки. На станине закреплены все механизмы и основные детали оборудования. Также станина оборудована направляющими. Именно по ней двигаются основные узлы машины;
• передняя бабка токарного станка. Данный узел предназначен для закрепления на нем детали в рабочем положении, а также для обеспечения вращения заготовки с необходимой частотой. Обрабатываемая заготовка фиксируется с помощью многокулачкового шпинделя. В промышленности чаще всего применяются агрегаты, оснащенные четырьмя кулачками. Такая конструкция является более надежной и позволяет крепить детали внушительного диаметра. Токарные станки по металлу меньших размеров, как правило, оснащены шпинделем с двумя-тремя кулачками. Такое оборудование может работать с заготовками небольших размеров. С помощью электромеханического привода осуществляется вращение шпинделя, частоту вращения которого можно отрегулировать;
• задняя бабка токарного станка. Данный узел фиксирует второй край заготовки в том случае, если она обладает существенной длиной. Также с помощью данного узла крепятся сверла, метчики и другие детали установки. Иногда задняя бабка токарного станка является неподвижной, однако чаще всего данный узел подвижен и перемещается по направляющим;
• суппорт с держателем для резца. Этот узел не менее важен, чем все вышеперечисленные элементы установи. Токарно-винторезная модель данного оборудования имеет суппорт, который обеспечивает движение резца.

Привод и подача в токарных станков по металлу

Токарные станки, предназначенные для обработки металлических заготовок, имеют несколько режимов вращения детали, а также несколько скоростей работы резца. В зависимости от поставленных задач эти характеристики можно изменять.

Появились особые виды режущей стали, которые способны работать на высоких скоростях. Вращение осуществляется за счет электрического привода, который приводит в движение шпиндель (коробка скоростей имеет несколько ступеней). Бытовые модели, как правило, ограничены несколькими режимами скоростей. В свою очередь промышленные агрегаты имеют широкий диапазон скоростных регулировок.

Многообразие моделей позволяет купить токарный станок бытового назначения. Такие агрегаты обладают небольшой мощностью. Миниатюрные модели токарных установок могут выполнять базовые виды работ для производства разнообразных изделий из металла. Функциональность таких агрегатов является ограниченной. К примеру, в плане размеров заготовок есть четкие границы. Сама установка достаточно проста в использовании и конструкции и редко имеет автоматизированную систему управления, однако обладает множеством других достоинств.

Цена токарного станка, применяемого в быту, значительно отличается от цены промышленных установок. Бытовые модели достаточно быстро окупаются, поэтому купить токарный станок по металлу все-таки стоит. Бытовые агрегаты обладают небольшими размерами, а также являются достаточно легкими. Благодаря этому они не требуют дополнительных затрат для установки прочного фундамента. Кроме того, такие станки являются экономичными и могут работать от стандартной электрической сети.

Купив токарный станок по металлу по доступной цене, Вы сможете выполнять большинство операций по обработке металлических заготовок в бытовых условиях.

Внимание! Изображения товара, приведенные на сайте metall.dukon.ru, включая цвет, размер, могут отличаться от реального внешнего вида товара. Возможны изменения конструкций, технических характеристик, внешнего вида, комплектации товара, не ухудшающие его потребительских качеств, без предварительного уведомления потребителя. В случае любых сомнений перед покупкой уточняйте технические характеристики и комплектацию на официальном сайте производителя, а также у менеджеров отдела продаж. Внешний вид, наличие необходимых характеристик и комплектации проверяйте в момент получения товара.
Окончательная цена может отличаться от цен, указанных на сайте.


Bomar, Ingro, BDS Maschinen, Haco и др.

metall.dukon.ru

виды, характеристики, назначение :: SYL.ru

Необходимость формирования заготовок с заданными размерами выступает в качестве одного из главных процессов металлообработки. Для этого принято использовать отрезные станки, которые могут обладать определенными технологическими параметрами и конструкцией.

Такое дисковое оборудование используется для подготовки деталей и заготовок. Конструктивно прибор состоит из блоков с электрическим двигателем, а также вала, на котором находится рабочий диск. Снабжаются агрегаты еще и системой управления. Этот принцип конструирования можно назвать общим для такого оборудования.

Назначение отрезных станков

Отрезные станки используются для формирования отрезков уголков, труб, швеллеров и других медных изделий. На основание устанавливается электрический двигатель в процессе изготовления прибора, он соединяется с валом привода с помощью системы передач. Для компактных и бытовых моделей свойственна установка системы фиксации диска на вале мотора.

Существуют еще и отрезные станки, которые представляют собой целые производственные комплексы, у них высокая производительность, поэтому устройства обладают коробками передач. Раскрой материала производится по методу опускания диска на поверхность, что и приводит к формированию реза.

Какие материалы можно резать

Дисковый отрезной станок сегодня нашел свое широкое распространение в условиях монтажных, производственных и строительных площадок. Их активно применяют на металлобазах, а также предприятиях, где осуществляется резка проката и изделий из разных металлов из стали. Это оборудование может использоваться для раскроя заготовок из:

• керамики;
• пластика;
• древесины.

Основные разновидности отрезных станков

В зависимости от того, каковы конструктивные особенности прибора, они могут классифицироваться по количеству отрезных головок, типу подачи заготовок, степени регулирования угла наклона и методу управления. Если речь идет о числе головок, то их количество изменяется от 1 до 2.

Рассматривая станки по типу подачи заготовок, следует выделить:

• станок отрезной маятниковый;
• оборудование с фронтальной подачей;
• устройства с нижней подачей.

Что касается функции регулирования угла наклона пилы, то с ее помощью можно выполнять рез под определённым углом. Это условие обязательно для машиностроения, а также формирования частей несущих конструкций. В оборудовании может быть автоматический или ручной метод управления. В последнем случае человек опускает распиловку к заготовке, используя рукоятку.

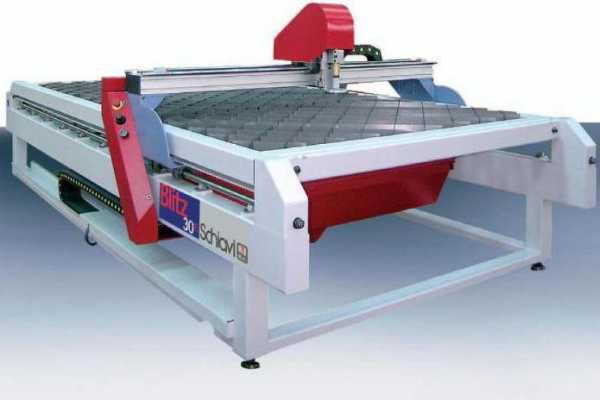

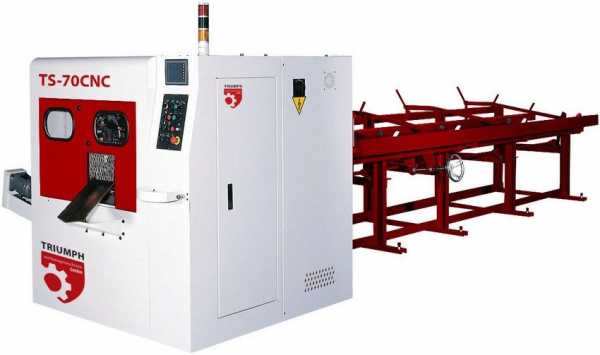

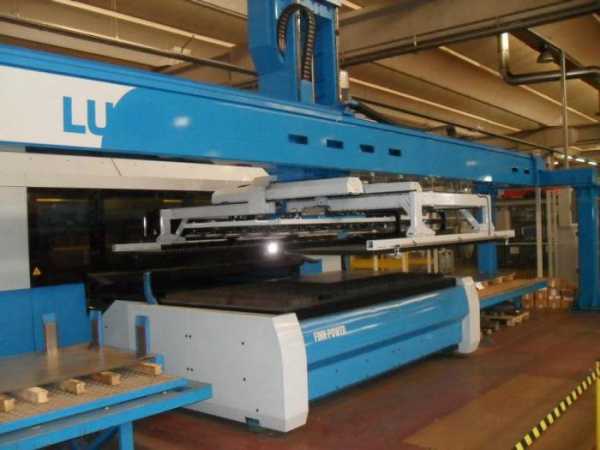

Немного об автоматических комплексах

При функционировании автоматических комплексов участие со стороны человека минимально. Необходимо будет лишь установить заготовку и задействовать программу обработки. Для того чтобы станок работал правильно, нужно подобрать абразивный отрезной диск.

Всё зависит от того, какими параметрами должна обладать заготовка, сюда следует отнести форму реза, конфигурацию и материал изготовления. Важно взять во внимание еще и характеристики станка.

Технические характеристики

Среди основных технических параметров следует выделить расположение: оборудование может быть настольным или напольным. Последний вариант применяется для обработки массивных деталей. Такие устройства дополняются электрическим двигателем высокой мощности, который способен делать раскрой заготовок с внушительной толщиной стенок.

Если же речь идет о настольной модели, то она отличается мобильностью, что позволяет эксплуатировать станок на строительных площадках и в «полевых» условиях. Отрезной станок по металлу обладает основными техническими характеристиками, среди которых:

• номинальная мощность;
• число оборотов;
• тип передачи вращающего момента;
• посадочный и наружный;
• диаметр отрезного диска;
• возможность поворота отрезного блока;
• допустимые размеры сечения заготовок;
• вес и размеры конструкции.

Выбирая большие установки, которым свойственен высокий показатель производительности, важно обратить внимание на тип блока ЧПУ. К его характеристикам следует отнести сложность составления программы, степень автоматизации работы и точность проведения раскроя. Для крепления заготовки на рабочем столе наиболее часто применяются встроенные тиски. Их особенности влияют на допустимые размеры обрабатываемой детали из металла.

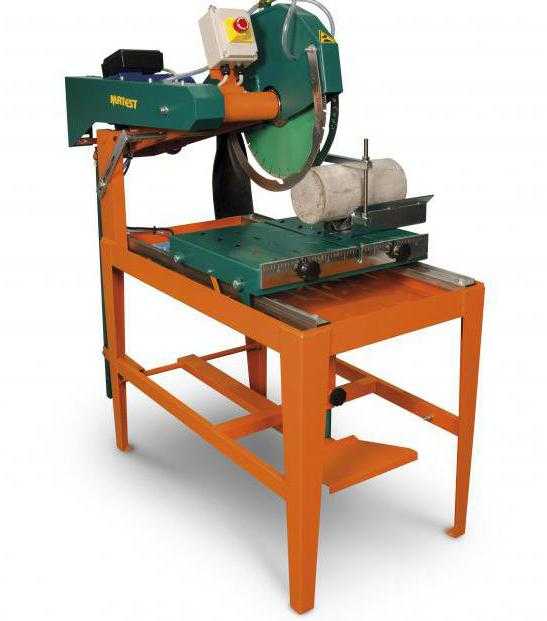

Технические характеристики некоторых моделей отрезных станков: DIAM SPmax-250/1.5

Если вас заинтересовали отрезные станки, то следует рассмотреть технические характеристики некоторых моделей. Ниже речь пойдет о DIAM SPmax-250/1.5, стоимость которого составляет 36300 р. Это оборудование может резать твердую керамику и керамогранит.

С помощью станка можно осуществлять раскрой плитки, длина которой достигает 900 мм. Оборудованию будет под силу резка по диагонали материала квадратной формы с размерами 600 x 600 мм. Углубиться вы сможете на 30 мм. В комплекте поставляется большой рабочий стол, который позволяет удобно расположить плитку, что положительно влияет на качество проведения работ.

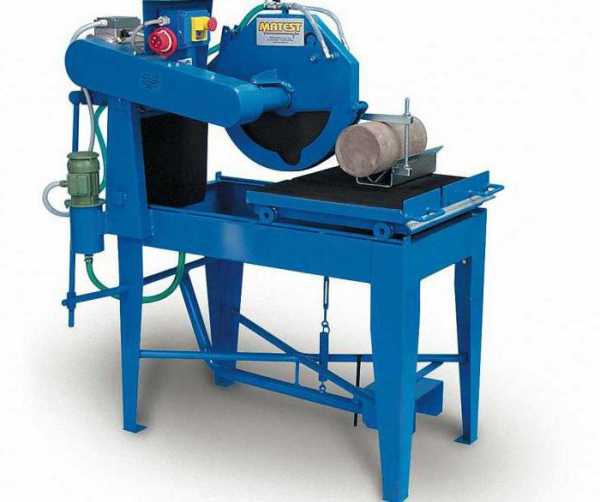

Этот отрезной станок по камню обладает высокой производительностью, ведь работает за счет электродвигателя, мощность которого составляет 1500 Вт. Скорость вращения достигает 3000 оборотов за минуту. Двигатель располагается сверху, а у оператора будет возможность подавать заготовку под углом. Весит устройство 70 кг, максимальная глубина пропила под углом 45 ° равна 42 мм. Посадочный диаметр составляет 25,4 мм, тогда как максимальная глубина пропила под прямым углом равна 60 мм.

Характеристики отрезного диска марки «Энкор Корвет-430»

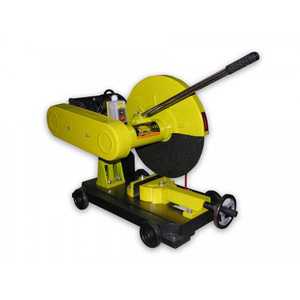

Этот отрезной станок по металлу обойдется потребителю в 10800 р. Он применяется для нарезки заготовок небольшого профиля. Для удобства работы детали можно зажать в тиски, которые поворачиваются для пиления под углом. Для безопасности пильный диск закрыт кожухом, тогда как пильная часть укрепляется в крайнем нижнем положении, что обеспечивает удобство при транспортировке.

Такой отрезной станок для арматуры обладает диаметром диска в 355 мм, тогда как его мощность составляет 2000 Вт. Глубина раскроя достигает 105 мм, а вес равен 20 кг. В оборудовании нет функции плавного пуска, а число оборотов за минуту достигает 2000. Угол поворота тисков составляет 45 °С, посадочный диаметр диска равен 32 мм. Перед приобретением вы должны учитывать, что функции поддержания постоянных оборотов под нагрузкой в данном устройстве нет.

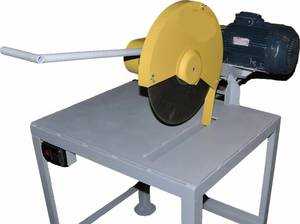

Самостоятельное изготовление отрезного станка

Самодельный отрезной станок может быть изготовлен с использованием следующих инструментов и материалов:

• стальной уголок;
• дрель;
• электродвигатель;
• пусковая цепь;
• деревянный щит;
• швеллер;
• сварочный аппарат;
• подшипниковая пара;
• выключатель;
• катушка;
• коробка для обеспечения работы электросхемы.

Взамен деревянного щита можно использовать стальной лист, который пойдет на изготовление рабочей поверхности. Как только весь инструмент будет подготовлен, можно выполнить раму или каркас подходящих размеров. Для этого обычно используется уголок №25.

Заготовки конструкции по чертежу необходимо нарезать болгаркой, а после можно приступать к сварке. Готовая рама насаживается на виброопоры ножек, которые облегчают работу оборудования. Ножки можно выполнить из трубок небольшого диаметра или профиля. Когда изготавливаются автоматические отрезные станки, к столу следует приварить швеллер №10, он станет выполнять функцию направляющей оси. Выступит эта часть в качестве основы конструкции для фиксации режущей части оборудования и соединения с двигателем. На следующем этапе основные детали фиксируются к швеллеру, сюда следует отнести и две вертикальные стойки, которые можно укрепить болтами.

Методика проведения работ

Из профилей сваривается еще одна рама, которая станет основанием для электрического двигателя и режущего диска. С другой стороны этого узла фиксируется двигатель, мощность которого может изменяться в пределах от 1,5 до 2 кВт. Самыми надежными и долговечными считаются асинхронные моторы. Запитать двигатель необходимо от трехфазной сети. Если использовать движок более внушительной мощности, то вы сможете получить хорошую скорость работы и ровный рез.

Не столь принципиально, как вы будете фиксировать вал и подсоединять его к конструкции. Отрезной станок при правильной подаче оборотов электродвигателя будет работать исправно. Это поможет обеспечить клиновой ремень. Ряд работ можно заказать токарю, например шкив под ремень, вал с опорами и дисковые фланцы. Выступ фланца должен иметь диаметр в 32 мм. На следующем этапе опорные подшипники можно установить в гнездах плит верхней рамы. Болтом с гайкой фиксируется и двигатель. Втулка позволит соединить вал со стойками, первый из которых будет иметь диаметр в 12 мм. Для того чтобы исключить соскальзывание, вал и втулку укрепляют с минимальным зазором. На втулку можно укрепить коромысло, а соотношение его плеч будет выглядеть следующим образом: 1 к 3.

Заключение

При изготовлении отрезного диска важно позаботиться еще и о наличии кнопки экстренной остановки. Необходима пусковая цепь, при этом мотор должен быть подсоединен через трехполюсной автомат. Важно обеспечить безопасность при работе такого оборудования, ведь из-под диска будут вылетать искры. Исключить их распространение по всему помещению можно с помощью кожуха. Работу готового станка следует проверить на холостом ходу.

На следующем этапе можно попробовать раскроить мягкий металл по типу алюминия, только так вы сможете скорректировать неточности. Рабочую поверхность можно выполнить деревянной или металлической, сверху основание покрывается плотной фанерой.

www.syl.ru

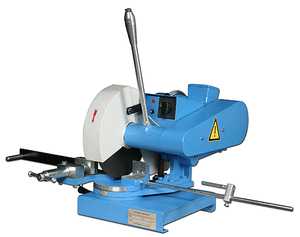

Дисковый отрезной станок по металлу: классификация изделий

21
Дек &nbspинструменты

Из этой статьи можно узнать особенности такого инструмента, как дисковый отрезной станок по металлу: виды конструкций, преимущества и недостатки, технические характеристики. Здесь можно ознакомиться с продукцией самых популярных и востребованных производителей. В статье подробно рассматриваются технические и эксплуатационные особенности станков, предназначенных для резки металла, а также приводится сравнительная характеристика рыночных цен.

Дисковый отрезной станок по металлу: сфера применения

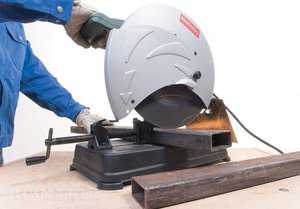

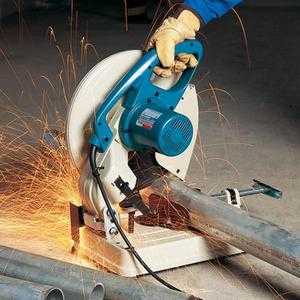

Отрезной станок, предназначенный для работы с металлом, представляет собой электрический инструмент с высоким уровнем производительности. Этот вид оборудования применяется для поперечного распила заготовок металлопроката, а также изделий, изготовленных на основе металлов и различных сплавов.

Дисковые станки используются для формирования заготовок из таких материалов, как:

• уголок;
• металлическая полоса;
• прут;
• двутавр;

• профильная труба, имеющая круглое или квадратное сечение;
• швеллер;
• прочие элементы металлопроката.

Обратите внимание! Дисковое оборудование считается самым востребованным. Для нарезки металла используют также ленточнопильные и ножовочные станки, но они менее популярны.

Дисковое оборудование используется на объектах металлообрабатывающей промышленности, а также на заводах, занимающихся изготовлением металлических конструкций. В качестве режущего элемента применяется дисковая пила.

Станочные конструкции имеют множество преимуществ:

• простое строение;
• качественная резка металла;
• эргономичное управление;
• простота эксплуатации.

С оборудованием может работать оператор, не имеющий специальной квалификации.

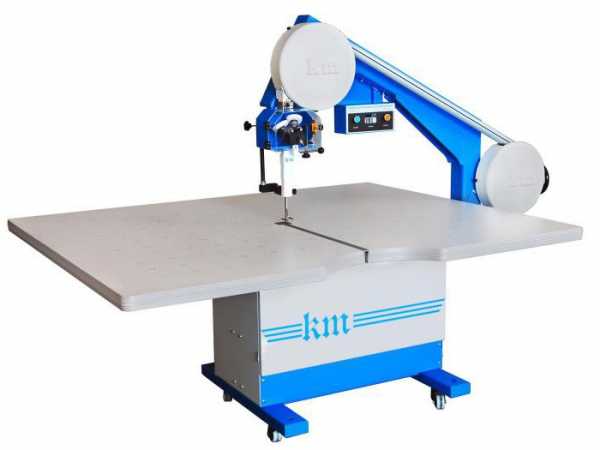

Ленточно-отрезные станки по металлу используют в качестве режущего элемента длинную зубчатую пилу, ко
