Виды штифтов шплинтов шпонок шкантов и особенности применения / ЦКИ
Штифты
Штифт – крепёжное изделие в виде цилиндрического или конического стержня, предназначенное для неподвижного соединения деталей, а также для передачи относительно небольших нагрузок.
По форме простейшие и самые популярные штифты можно разделить на цилиндрические и конические DIN 1.
Штифт цилиндрический Штифт конический
Конусность штифтов составляет 1:50. Цилиндрические штифты при этом могут быть незакалёнными DIN 7 и закаленными DIN 6325; твёрдость последних составляет 60±2 HRC.
Концы штифта могут быть следующими:
плоский с фаской со сферой
Следует обратить внимание на то, что по ГОСТ длина штифта включает в себя концы, а по DIN – не включает.
Штифты являются деталями повышенной точности: поле допуска в основном назначается m6, иногда h8 или h21.
Штифты более сложных форм – штифты с резьбами внешними и внутренними: DIN 258, DIN 7977, DIN 7978 и DIN 7979.
Еще одна группа штифтов предполагает наличие продольного разреза или надреза вдоль оси. Они могут быть полными или частичными. Наиболее распространенные – две позиции:
Штифт пружинный цилиндрический с прорезью, легкое или тяжелое исполнение (в ЦКИ – только тяжелое) DIN 1481;
Штифт насеченный цилиндрический с тремя насечками по все длине и фаской DIN 1471.
Другие варианты штифтов представлены на рисунке ниже.
Шплинты
Шплинт – металлическое упругое изделие в виде проволочного стержня полукруглого сечения, согнутого пополам с образованием ушка в месте сгиба. Следует отметить, что длина шплинта L задается от точки образования ушка до короткого хвостика стержня.
Шплинт DIN 94 Длина шплинта
Шплинт применяется для скрепления и фиксации слабо нагруженных деталей, предотвращения самоотвинчивания болтов и гаек. Для установки шплинта его вставляют в предназначенное для него сквозное отверстие, после чего загибают концы. Чаще всего применяется с болтами и корончатыми гайками или различными штифтами с отверстиями (пальцами).
Существуют и другие формы шплинтов.
Исполнение D Исполнение E
Схема установки в отверстие на валу – на рисунке ниже.
В ассортименте ЦКИ есть также шплинт кольцевой и шплинт с кольцом (чека) DIN 11023.
Шплинт кольцевой Шплинт с кольцом
Шканты
Шкант — крепёжное изделие в виде цилиндрического стержня с фасками или закругленными концами. В зависимости от материала изготовления шканты бывают деревянными и пластмассовыми. Деревянные шканты используются в производстве мебели для позиционирования и соединения друг с другом деталей из ДСП, МДФ, фанеры, массивной древесины и других материалов. Основная область применения пластмассовых шкантов — соединения деталей сборно-разборной корпусной щитовой мебели. В ассортименте ЦКИ представлены только деревянные шканты. Шканты требуют высокой точности и изготовления и могут быть различного рифления.
Схема установки «на шкант» представлена на рисунке ниже.
Шпонки
Шпонка – деталь, вставляемая в паз на валу и применяемая для передачи крутящего момента через шпоночное соединение.
Типы шпонок:
- призматическая;

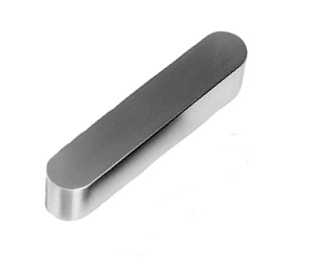

- призматическая с закруглёнными торцами;
- клиновая с головкой;
- сегментная.
Детали шпоночного соединения:
Наиболее распространенными вариантами шпонок являются призматические DIN 6885 A и сегментные DIN 6888.
Шпонка призматическая DIN 6885 A Шпонка сегментная DIN 6888
www.cki-com.ru
Адепт: Информ
Важные документы О рекомендуемой величине прогнозных индексов изменения сметной стоимости строительства в I квартале 2018 года, в том числе величине прогнозных индексов изменения сметной стоимости строительно-монтажных работ, прогнозных индексов изменения сметной стоимости пусконаладочных работ, прогнозных индексов изменения сметной стоимости проектных и изыскательских работ, прогнозных индексов изменения сметной стоимости прочих работ и затрат, а также величине прогнозных индексов изменения сметной стоимости оборудованияПисьмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 13606-ХМ/09 от 2018-04-04 О составе разделов проектной документации и требованиях к их содержанию
Постановление Правительства РФ № 87 от 2008-02-16 О порядке организации и проведения государственной экспертизы проектной документации и результатов инженерных изысканий (редакция от 15 декабря 2017 года, с изменениями и дополнениями, вступающими в силу с 1 января 2018 года)
Постановление Правительства РФ № 145 от 2007-03-05 Федеральный реестр сметных нормативов (по состоянию на 06.04.2018)
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 84/пр от 2017-02-09 , МР (Методические рекомендации) № 84/пр от 2017-02-09 Методические рекомендации по применению федеральных единичных расценок на строительные, специальные строительные, ремонтно-строительные, монтаж оборудования и пусконаладочные работы
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 81/пр от 2017-02-09 , МР (Методические рекомендации) № 81/пр от 2017-02-09 Методические рекомендации по разработке единичных расценок на строительные, специальные строительные, ремонтно-строительные работы, монтаж оборудования и пусконаладочные работы
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 75/пр от 2017-02-08 , МР (Методические рекомендации) № 75/пр от 2017-02-08 Методические рекомендации по разработке государственных элементных сметных норм на монтаж оборудования и пусконаладочные работы
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 78/пр от 2017-02-08 , МР (Методические рекомендации) № 78/пр от 2017-02-08 Методические рекомендации по разработке государственных элементных сметных норм на строительные, специальные строительные и ремонтно-строительные работы
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 76/пр от 2017-02-08 , МР (Методические рекомендации) № 76/пр от 2017-02-08 Методические рекомендации по применению федеральных единичных расценок на строительные, специальные строительные, ремонтно-строительные, монтаж оборудования и пусконаладочные работы
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 81/пр от 2017-02-09 Методика применения сметных цен строительных ресурсов
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 1028/пр от 2016-12-29 Справочник базовых цен на проектные работы в строительстве “Автоматизированные системы управления технологическими процессами (АСУТП)”
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 30/пр от 2016-01-27 , Справочник базовых цен № 30/пр от 2016-01-27 Справочник базовых цен на проектные работы в строительстве “Объекты энергетики. Электросетевые объекты”
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 30/пр от 2016-01-27 , Справочник базовых цен № 30/пр от 2016-01-27 Справочник базовых цен на проектные работы в строительстве “Объекты энергетики. Генерация энергии”
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 30/пр от 2016-01-27 , Справочник базовых цен № 30/пр от 2016-01-27 СП 292.1325800.2017 Здания и сооружения в цунамиопасных районах. Правила проектирования
СП (Свод правил) № 292.1325800.2017 от 2017-06-23 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 915/пр от 2017-06-23 СП 294.1325800.2017 Конструкции стальные. Правила проектирования
СП (Свод правил) № 294.1325800.2017 от 2017-05-31 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 828/пр от 2017-05-31 СП 252.1325800.2016 Конструкции бетонные, армированные полимерной композитной амрматурой. Правила проектирования
ГОСТ № 34184-2017 от 2017-06-30 , Приказ Росстандарта № 801-ст от 2017-06-30 О внесении изменений в сметные нормативы, внесенные в федеральный реестр сметных нормативов, подлежащих применению при определении сметной стоимости объектов капитального строительства, строительство которых финансируется с привлечением средств федерального бюджета. Государственный сметный норматив “Справочник базовых цен на обмерные работы и обследования зданий и сооружений”
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 270/пр от 2016-04-25 , Справочник базовых цен № 270/пр от 2016-04-25 Прогноз социально-экономического развития Российской Федерации на 2018 год и на плановый период 2019 и 2020 годов
Изменение №1 к СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа
СП (Свод правил) № СП 256.1325800.2016 от 2017-12-26 , СП (Свод правил) № 1721/пр от 2017-12-26 Изменение №1 к СП 251.1325800.2016 Здания общеобразовательных организаций. Правила проектирования
СП (Свод правил) № 251.1325800.2016 от 2017-12-26 , СП (Свод правил) № 1721/пр от 2017-12-26 Изменение №1 к СП 39.13330.2012 СНиП 2.06.05-84 Плотиныз из грунтовых материалов
СП (Свод правил) № 39.13330.2012 от 2017-11-25 , СП (Свод правил) № 1581/пр от 2017-11-25 СП 317.1325800.2017 Инженерно-геодезические изыскания для строительства. Общие правила производства работ
СП (Свод правил) № 317.1325800.2017 от 2017-12-22 , СП (Свод правил) № 1702/пр от 2017-12-22 СП 318.1325800.2017 Дороги лесные. Правила эксплуатации
СП (Свод правил) № 318.1325800.2017 от 2017-12-25 , СП (Свод правил) № 1713/пр от 2017-12-25 СП 319.1325800.2017 Здания и помещения медицинских организаций. Правила эксплуатации
СП (Свод правил) № 319.1325800.2017 от 2017-12-18 , СП (Свод правил) № 1682/пр от 2017-12-18 СП 320.1325800.2017 Полигоны для твердых коммунальных отходов. Проектирование, эксплуатация и рекультивация
СП (Свод правил) № 320.1325800.2017 от 2017-11-17 , СП (Свод правил) № 1555/пр от 2017-11-17 СП 321.1325800.2017 Здания жилые и общественные. Правила проектирования противорадоновой защиты
СП (Свод правил) № 321.1325800.2017 от 2017-12-05 , СП (Свод правил) № 1616/пр от 2017-12-05 СП 322.1325800.2017 Здания и сооружения в сейсмических районах. Правила обследования последствий землетрясения
СП (Свод правил) № 322.1325800.2017 от 2017-11-03 , СП (Свод правил) № 1501/пр от 2017-11-03 О внесении изменений в План разработки и утверждения сводов правили актуализации ранее утвержденных строительных норм и правил, сводов правил на 2018 г., утвержденный приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерацииот 25 декабря 2017 г. № 1712/пр
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 65/пр от 2018-02-02 Градостроительный кодекс Российской Федерации (редакция от 23 апреля 2018 года)
Кодекс РФ № 190-ФЗ от 2004-12-29 , Федеральный закон № 190-ФЗ от 2004-12-29
adept-inform.ru
Шплинт ГОСТ 397-79. Рисунок шплинта, размеры, теоретический вес
Шплинт представляет собой проволочный стрежень, согнутый пополам с образованием ушка в месте сгиба.
Использование: для скрепления слабо нагруженных сопряженных деталей и для предотвращения самоотвинчивания гаек. Для того, чтобы установить шплинт, его нужно вставить в отверстие и разогнуть концы.
Чертеж шплинта ГОСТ 397:
Чертеж шплинта ГОСТ 397
Характеристики и размеры шплинтов приведены в таблице:
Условный диаметр шплинта d0* | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 | 10,0 | 13,0 | 16,0 | 20,0 | |||
d | наиб. | 0,5 | 0,7 | 0,9 | 1,0 | 1,4 | 1,8 | 2,3 | 2,9 | 3,7 | 4,6 | 5,9 | 7,5 | 9,5 | 12,4 | 15,4 | 19,3 | ||
наим. | 0,4 | 0,6 | 0,8 | 0,9 | 1,3 | 1,7 | 2,1 | 2,7 | 3,5 | 4,4 | 5,7 | 7,3 | 9,3 | 12,1 | 15,1 | 19,0 | |||
l2 | наиб. | 1,6 | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 3,2 | 4,0 | 4,0 | 4,0 | 4,0 | 6,3 | 6,3 | 6,3 | 6,3 | ||
наим. | 0,8 | 0,8 | 0,8 | 1,3 | 1,3 | 1,3 | 1,3 | 1,6 | 2,0 | 2,0 | 2,0 | 2,0 | 3,2 | 3,2 | 3,2 | 3,2 | |||
l1 = | 2,0 | 2,4 | 3,0 | 3,0 | 3,2 | 4,0 | 5,0 | 6,4 | 8,0 | 10,0 | 12,6 | 16,0 | 20,0 | 26,0 | 32,0 | 40,0 | |||
D | наиб. | 1,0 | 1,4 | 1,8 | 2,0 | 2,8 | 3,6 | 4,6 | 5,8 | 7,4 | 9,2 | 11,8 | 15,0 | 19,0 | 24,8 | 30,8 | 38,6 | ||
наим. | 0,9 | 1,2 | 1,6 | 1,7 | 2,4 | 3,2 | 4,0 | 5,1 | 6,5 | 8,0 | 10,3 | 13,1 | 16,6 | 21,7 | 27,0 | 33,8 | |||
Реко- | Болт | свыше | — | 2,5 | 3,5 | 4,5 | 5,5 | 7,0 | 9,0 | 11,0 | 14,0 | 20,0 | 27,0 | 39,0 | 56,0 | 80,0 | 120,0 | 170,0 | |
до | 2,5 | 3,5 | 4,5 | 5,5 | 7,0 | 9,0 | 11,0 | 14,0 | 20,0 | 27,0 | 39,0 | 56,0 | 80,0 | 120,0 | 170,0 | — | |||
Штифт, | свыше | — | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 9,0 | 12,0 | 17,0 | 23,0 | 29,0 | 44,0 | 69,0 | 110,0 | 160,0 | ||
до | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 9,0 | 12,0 | 17,0 | 23,0 | 29,0 | 44,0 | 69,0 | 110,0 | 160,0 | — | |||
*Условный диаметр шплинта d0 равняется диаметру отверстия под шплинт.
Вес шплинтов:
Длина | Теоретическая масса 1000 шт. стальных шплинтов, кг, при условном диаметре dQ в мм | ||||||||||||||||
Но- | Пред. | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 | 10 | 13 | 16 | 20 |
4 | ±0,5 | 0,008 | |||||||||||||||
5 | 0,010 | 0,021 | |||||||||||||||
6 | 0,011 | 0,024 | 0,042 | ||||||||||||||
8 | 0,013 | 0,029 | 0,053 | 0,068 | 0,140 | ||||||||||||
10 | +0,8 | 0,016 | 0,034 | 0,061 | 0,079 | 0,162 | 0,268 | ||||||||||
12 | 0,018 | 0,039 | 0,070 | 0,090 | 0,185 | 0,324 | 0,544 | ||||||||||
14 | 0,044 | 0,079 | 0,101 | 0,207 | 0,362 | 0,603 | 1,08 | ||||||||||
16 | 0,050 | 0,088 | 0,112 | 0,230 | 0,400 | 0,663 | 1,17 | 2,07 | |||||||||
18 | 0,097 | 0,123 | 0,252 | 0,441 | 0,723 | 1,27 | 2,23 | ||||||||||
20 | 0,106 | 0,134 | 0,275 | 0,479 | 0,782 | 1,37 | 2,39 | 3,93 | 7,3 | ||||||||
22 | 0,146 | 0,279 | 0,517 | 0,842 | 1,46 | 2,55 | 4,18 | 7,7 | |||||||||
25 | ±1,2 | 0,162 | 0,331 | 0,573 | 0,931 | 1,61 | 2,79 | 4,55 | 8,4 | ||||||||
28 | 0,365 | 0,630 | 1,021 | 1,75 | 3,03 | 4,93 | 9,0 | ||||||||||
32 | 0,410 | 0,705 | 1,140 | 1,95 | 3,35 | 5,43 | 9,8 | ||||||||||
36 | 0,781 | 1,268 | 2,14 | 3,67 | 5,93 | 10,7 | |||||||||||
40 | 0,856 | 1,387 | 2,33 | 3,99 | 6,43 | 11,5 | 19,7 | ||||||||||
45 | 1,536 | 2,58 | 4,39 | 7,05 | 12,5 | 21,7 | 37,9 | ||||||||||
50 | ±1,2 | 1,685 | 2,82 | 4,79 | 7,80 | 13,6 | 23,3 | 40,6 | |||||||||
56 | 3,11 | 5,27 | 8,55 | 14,8 | 25,4 | 43,9 | |||||||||||
63 | ±2,0 | 3,44 | 5,83 | 9,43 | 16,3 | 27,7 | 47,7 | ||||||||||
71 | 6,47 | 10,42 | 17,9 | 30,4 | 52,0 | 97 | |||||||||||
80 | ±3,0 | 7,18 | 11,55 | 19,8 | 33,5 | 57,0 | 105 | ||||||||||
90 | 12,80 | 21,9 | 36,8 | 62,4 | 115 | ||||||||||||
100 | 14,04 | 23,9 | 40,2 | 67,8 | 124 | ||||||||||||
112 | 26,4 | 44,3 | 74,3 | 136 | 215 | ||||||||||||
125 | 29,1 | 48,7 | 81,4 | 148 | 233 | ||||||||||||
140 | |||||||||||||||||
metallmetiz.ru
Шплинт гост 397-79 (DIN 94). Чертеж, размеры, вес.
Шплинт гост 397-79 (DIN 94). Чертеж, размеры, вес. 4.59/5 (91.76%) проголосовало 17
Шплинт представляет собой небольшую часть металлической проволоки полукруглого сечения, изогнутый пополам. В месте изгиба делают небольшую петлю (ушко). Ушко необходимо для фиксации шплинта в отверстии, а также для его извлечения, в тех случаях, когда необходима замена в случае износа.
Концы шплинта делают разной длины, это нужно для того, чтобы после его установки в отверстие, было удобно разгибать выступающие концы в разные стороны. Для установки или извлечения шплинта обычно используют пассатижи или стержень подходящего диаметра.
Шплинты обычно используют для фиксации гаек и других деталей.
Один из самых распространенных видов разводных шплинтов изготавливают в соответствии с ГОСТ 397.
Заграничный аналог ГОСТ 397-79 – DIN 94 производство Германии.
Изготовление шплинтов.
Разводные шплинты изготавливают из черных сортов стали, кроме того возможно изготовление из цветных и не подвергающихся коррозии сталей. Также на поверхность шплинта может наносится тонкое защитное покрытие (цинк, кадмий, хром, никель) толщиной от 6 микрометров.
Маркировка шплинтов.
5×28.3.036 по ГОСТ 397-79
Расшифровка:
5 – условный диаметр шплинта, равный диаметру отверстия;
28 – длина;
3 – марка материала, латунь Л63;
03 – вид покрытия;
6 – толщина покрытия, мкм.
Основные размеры шплинтов по ГОСТ 397.
Рис.1. Основные размеры шплинтов стальных.
Таблица 1.
Размеры шплинтов стальных по ГОСТ 397.
| Условный диаметр шплинта, равный диаметру отверстия | Длина, L | Диаметр номинальный, d | Длина хвоста, l2 |
| 2 | 8-45 | 1,8 | 2,5 |
| 2,5 | 10-50 | 2,2 | 2,5 |
| 3,2 | 12-60 | 2,7 | 4 |
| 4 | 16-70 | 3,6 | 4 |
| 5 | 16-80 | 4,6 | 4 |
| 6,3 | 20-110 | 5,6 | 4 |
Примечание: Приведенные в таблице 1 два размера через тире означают, что длина шплинтов кроме указанных величин может быть равна любой из этих промежуточных величин: 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80, 90, 100 мм.
Шплинты вес.
Таблица 2.
Теоретический вес 1000 шт. шплинтов по ГОСТ 397.
| Длина шплинта L, мм | Вес в кг при условном диаметре dотв.в мм | |||||
| 2 | 2,5 | 3,2 | 4 | 5 | 6,3 | |
| 8 | 0,293 | — | — | — | — | — |
| 10 | 0,333 | 0,531 | — | — | — | — |
| 12 | 0,373 | 0,591 | 0,995 | — | — | — |
| 14 | 0,413 | 0,651 | 1,085 | — | — | — |
| 16 | 0,453 | 0,71 | 1,175 | 2,211 | 3,962 | — |
| 18 | 0,493 | 0,77 | 1,265 | 2,371 | 4,223 | — |
| 20 | 0,533 | 0,83 | 1,355 | 2,551 | 4,484 | 7,168 |
| 22 | 0,573 | 0,889 | 1,445 | 2,691 | 4,745 | 7,554 |
| 25 | 0,633 | 0,979 | 1,58 | 2,93 | 5,136 | 8,135 |
| 28 | 0,693 | 1,068 | 1,714 | 3,17 | 5,528 | 8,715 |
| 32 | 0,773 | 1,188 | 1,894 | 3,49 | 6,05 | 9,488 |
| 36 | 0,852 | 1,307 | 2,074 | 3,809 | 6,572 | 10,26 |
| 40 | 0,932 | 1,426 | 2,254 | 4,129 | 7,093 | 11,03 |
| 45 | 1,032 | 1,576 | 2,478 | 4,528 | 7,746 | 12 |
| 50 | — | 1,725 | 2,703 | 4,928 | 8,398 | 12,97 |
| 55 | — | — | 2,928 | 5,327 | 9,05 | 13,94 |
| 60 | — | — | 3,153 | 5,727 | 9,703 | 14,9 |
| 70 | — | — | — | 6,526 | 11,01 | 16,84 |
| 80 | — | — | — | — | 12,31 | 18,76 |
| 90 | — | — | — | — | — | 20,7 |
| 100 | — | — | — | — | — | 22,64 |
| 110 | — | — | — | — | — | 24,57 |
Статья оказалась полезной?! Делись с друзьями в социальных сетях!!!
mechanicinfo.ru
Соединения шплинтом
Одним из самых востребованных способов соединений различных узлов механизмов, которые не подвержены высоким механическим нагрузкам, является соединение шплинтом. Благодаря использованию этого изделия возможно осуществить быструю фиксацию гаек от самопроизвольного скручивания, возникающего из-за воздействия вибрации, а также можно выполнить фиксацию осей деталей в каком-либо строго определенном положении.
Несмотря на довольно простую и незаурядную конструкцию, шплинт используется во множестве промышленных отраслей, в частности, в машиностроении, авиации, судостроении и многих других сферах за счет совокупности двух основных качеств — простоты и высокой надежности. Например, шплинты устанавливают в соединениях рычажных систем, а также в гибких лентах подъемных механизмов, выполняя высококачественную фиксацию.
Однако, если на шплинт может воздействовать высокая поперечная нагрузка, вместо него лучше будет установить стальной штифт, обладающий наиболее высокой прочностью и устойчивостью к механическим усилиям. Тем не менее, при условии воздействия небольших сил, шплинт служит достаточно эффективным и рациональным инструментом для фиксации всевозможных типов соединений, особенно в условиях небольшого пространства.
В действительности, в отличии от резьбовых типов соединений деталей, соединение шплинтом наиболее компактно, что крайне актуально для большинства эксплуатационных условий. Именно по этой причине во многих видах транспортных средств тяги скреплены с рычагами осью, которую как раз таки фиксируют шплинт и специальная шайба, занимая тем самым намного меньшее пространство, нежели аналогичные резьбовые элементы.
Как правило, изготовление шплинтов на заводе происходит из специальной стальной проволоки с полукруглой формой поперечного сечения, однако в некоторых разновидностях изделий сечение может быть круглым, но в этом случае будет отличаться еще и конструкция. В зависимости от предназначения, разные виды шплинтов имеют различную конфигурацию и могут производиться заводами по одному из следующих типов стандартизаций:
- Шплинт ГОСТ 397-79
- Шплинт DIN 94 прямой
- Шплинт DIN 11024 игольчатый пружинный
В первом случае, шплинт ГОСТ 397-79 имеет прямой вид. Это изделие представляет собой вдвое согнутый отрезок проволоки полукруглого сечения, при этом в месте перегиба у него есть специальное скругление, которое называют ушком. Сами стороны изделия прямые. Шплинт DIN 94, в свою очередь, является практически полным его аналогом. А вот шплинт DIN 11024 обладает уже одну изогнутую стороны, и подразделяется на 2 вида:
- Шплинт формы D
- Шплинт формы E
Собственно, производство шплинтов формы D подразумевает выполнение изделий с формой скрепки и специальным пружинным кольцом в месте его скругления. Изготовление шплинтов формы Е характеризуется созданием абсолютно таких же по форме изделий, но уже без кольца. При этом наличие такого пружинного элемента позволяет обеспечить более долгосрочную эксплуатацию и существенно улучшить соединение шплинтом.

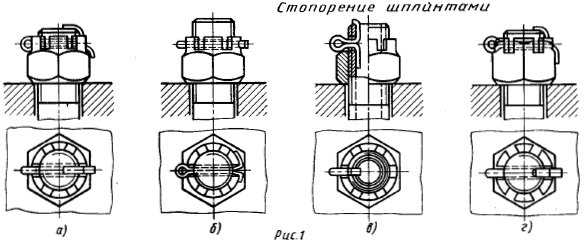

Установка шплинтов
Установка шплинтов в отверстие не относится к сложным процедурам и не требует у выполняющего ее человека наличия большого опыта. Единственным требованием к рабочим можно считать только соблюдение ими техники по безопасности. Кстати говоря, установка шплинтов, в случае их первичной установки, а не замены, имеет специальное обозначение. Такой процесс называется шплинтование, и выполняется он двумя способами:
- Установка шплинтов параллельно оси болта
- Установка шплинтов перпендикулярно оси болта
В основном, соединение шплинтом осуществляется именно через первый метод. Это обусловлено тем, что он наиболее удобен для монтажа и позволяет обеспечить компактность всей конструкции. Тем не менее, применение в работе второго метода обеспечит увеличение пределов процесса шплинтования. При этом, в обеих случаях концы шплинта, продетого в отверстие, отгибаются по двум противоположенным друг другу направлениям.
Стоит обратить внимание на то, что установка шплинтов зависит так же и от сборки механизмов. Иногда приходится разбирать соединение и просверливать отверстие используя для этих целей сверлильный станок. А иногда имеется возможность высверлить отверстие на детали, не прибегая к ее разбору. В таком случае можно будет накернить само отверстие на болту, ориентируясь непосредственно по расположению завинчиваемой гайки.
Установка шплинтов накерниванием
- Первым делом нужно накернить отверстие на самом болте
- Теперь, используя дрель, просверлить отверстие для шплинта
- Шплинт вставляется концами в отверстие к прорези гайки
- Концы шплинта разводятся в разные стороны и прижимаются
- На соединение наносится тонкий слой бесцветного лака
Чтобы избежать поломок шплинта от чрезмерных нагрузок, отверстие для него нужно выполнять только через ось болта. Однако в случае, если шплинт все же сломался, то чтобы предотвратить его выпадение из соединения, его нужно устанавливать головкой к верху. А сломаться он может как раз таки из-за слабо прижатых или не до конца разведенных концов, которые способны помешать выполнению передвижения в соединениях.
Кстати говоря, условный диаметр шплинта в полной мере соответствует условному диаметру, которое имеет отверстие под шплинт. Таким образом, подобрать подходящее под свои условия изделие не составит практически никакого труда. Поскольку заводские размеры диаметров составляют от 0,6 миллиметра до 20 миллиметров, то выбрать наиболее точное отверстие под шплинт будет возможно по приведенной ниже таблице.
Диаметр отверстия под шплинт в миллиметрах
|
Условный диаметр шплинта d0 |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10,0 |
13,0 |
16,0 |
20,0 |
|||
|
d |
наиб. |
0,5 |
0,7 |
0,9 |
1,0 |
1,4 |
1,8 |
2,3 |
2,9 |
3,7 |
4,6 |
5,9 |
7,5 |
9,5 |
12,4 |
15,4 |
19,3 |
||
|
наим. |
0,4 |
0,6 |
0,8 |
0,9 |
1,3 |
1,7 |
2,1 |
2,7 |
3,5 |
4,4 |
5,7 |
7,3 |
9,3 |
12,1 |
15,1 |
19,0 |
|||
|
l2 |
наиб. |
1,6 |
1,6 |
1,6 |
2,5 |
2,5 |
2,5 |
2,5 |
3,2 |
4,0 |
4,0 |
4,0 |
4,0 |
6,3 |
6,3 |
6,3 |
6,3 |
||
|
наим. |
0,8 |
0,8 |
0,8 |
1,3 |
1,3 |
1,3 |
1,3 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
3,2 |
3,2 |
3,2 |
3,2 |
|||
|
l1 |
2,0 |
2,4 |
3,0 |
3,0 |
3,2 |
4,0 |
5,0 |
6,4 |
8,0 |
10,0 |
12,6 |
16,0 |
20,0 |
26,0 |
32,0 |
40,0 |
|||
|
D |
наиб. |
1,0 |
1,4 |
1,8 |
2,0 |
2,8 |
3,6 |
4,6 |
5,8 |
7,4 |
9,2 |
11,8 |
15,0 |
19,0 |
24,8 |
30,8 |
38,6 |
||
|
наим. |
0,9 |
1,2 |
1,6 |
1,7 |
2,4 |
3,2 |
4,0 |
5,1 |
6,5 |
8,0 |
10,3 |
13,1 |
16,6 |
21,7 |
27,0 |
33,8 |
|||
|
Диаметр болта в норме |
от |
– |
2,5 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
120,0 |
170,0 |
||
|
до |
2,5 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
120,0 |
170,0 |
– |
|||
|
Диаметр оси или штифта в норме |
от |
– |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
110,0 |
160,0 |
||
|
до |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
110,0 |
160,0 |
– |
|||
s-agroservis.ru
шплинтовое крепление деталей игрушки – Ярмарка Мастеров
Представляю вашему вниманию второй в моей жизни мастер-класс о том, как крепить детальки игрушек на шплинты, делать голову качающейся, лапки крутящимися, а игрушки живыми и подвижными. Понимаю, что уже не первая такая, но вдруг кому-то будет понятней моя интерпритация сего действа 🙂
Итак…
коротко о главном…
…нам понадобится…
Детали нашей будущей игрушки (у всех они разные), шплинты петельные в кол-ве 6 штук (два из них большие для головы, четыре маленькие для лапок), диски из пресованного картона в кол-ве 10 штук, маленькие шайбы в кол-ве 4 штук, наполнитель для игрушки (в моем случае – это синтепух), круглогубцы или тонкогубцы, крючок, ножницы, иглы для сшивания шерстяных изделий (ну, или любые другие иглы для шитья) и чуточку терпения 🙂
Приступим, друзья!
Первый этап. Делаем крепления.
1. Берём шплинт большой петельный для крепления головы и разжимаем его. Это необходимо для того, чтобы как бы вложить в него второй такой же шплинт и сцепить их друг с другом. Такая нехитрая конструкция заставит голову игрушки не только вращаться вокруг своей оси, но и быть шатающейся…
2. Далее на один из шплинтов нанизываем диск из пресованного картона…
3. … и затягиваем его круглогубцами (только с одной стороны конструкции!)
4. Должно получиться вот так.
Теперь отложим эту заготовку в сторону и приступим к созданию ручек.

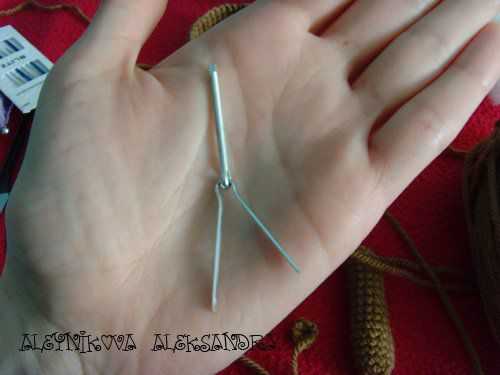

5. Берем шплинт меньшего размера и продеваем в его петельку маленькую шайбу. Должно получится вот так… Для чего необходима эта шайбочка? По опыту скажу – пару раз перетягивала шплинт так сильно, что петля просто просачивалась через маленькую дырочку диска и благополучно весь шплинт оказывался в растянутом виде у меня в круглогубцах. Добавьте шайбу, и это добавит надежности в крепление.
6. Далее закрепляем эту заготовочку на лапку, диском внутрь.
7. Лапку наполняем синтепухом (это можно сделать и до вставки конструкции, на ваше усмотрение), и довязываем до конца. Прячем “хвостик” от нитки и откладываем готовую лапку в сторону. Тоже самое делаем со второй лапкой.
Вот они малышки 🙂
8. Туже операцию проделываем и с ножками игрушки.
9. Вот они – наши готовые ручки и ножки. УРА! Первый этап пройден. Поздравляю! 🙂
Второй этап. Сборка изделия.
10. Начинаем крепить сначала ножки. Для того, чтобы выбрать местоположение ног, необходимо сначала представить образ будущей игрушки: будет она пузатая, косолапая, близко друг к другу будут ее ноги или нет, а затем уже приступать к сборке.
Когда определились с положением ног и образом, продеваете шплинт, который был заранее закреплен в ноге, через выбранное отверстие, зажимаете его второй шайбой и затягиваете круглогубцами так же, как мы делали с крепление головы ранее.
11. Так же поступаете и со второй ногой. Вот, что должно получиться.
12. Продолжаем вязать тело. В моем случае я начинаю вязать игрушку с низа, некоторым удобнее начинать с головы, на ваш вкус.
13. Когда понимаем, что уже должны начать расти ручки, крепим их таким же образом как и ноги.
14. Одну и вторую 🙂
15. Провязываем еще немного, формируя шейку, чтобы ваша игрушка не казалась бесшеей. Берем в руки механизм, ранее собраный для нашей головы :))
16. Закладываем его в отверстие шеи и закрываем крючком (заканчиваем вязание тельца)…
18. Для надежности зашиваем иглой и прячем “хвостик” в игрушку.
19. Нанизываем на торчащий шплинт часть готовой, ранее связаной головы, надеваем на шплинт диск из картона…
20. … и затягиваем шплинт как в предыдущих случаях с ногами и руками…
Голову довязваем до конца, набиваем синтепухом, прячем все излишества и радуемся как ребенок 🙂
Вот, что примерно должно у вас получится.
Успехов!
До встречи!
www.livemaster.ru
Шплинт ГОСТ 397-79
Шплинт – один из видов крепежных изделий, представляющий собой проволочный стрежень, согнутый пополам с образованием ушка в месте сгиба. Обычно применяется для предотвращения самоотвинчивания гаек и для скрепления слабо нагруженных сопряженных деталей. Чтобы установить шплинт, его вставляют в предназначенное для него отверстие и разгибают концы.
Чертеж шплинта по ГОСТу 397:
Основные характеристики и размеры выпускаемых шплинтов:
|
Условный диаметр шплинта d0* |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10,0 |
13,0 |
16,0 |
20,0 |
|||
|
d |
наиб. |
0,5 |
0,7 |
0,9 |
1,0 |
1,4 |
1,8 |
2,3 |
2,9 |
3,7 |
4,6 |
5,9 |
7,5 |
9,5 |
12,4 |
15,4 |
19,3 |
||
|
наим. |
0,4 |
0,6 |
0,8 |
0,9 |
1,3 |
1,7 |
2,1 |
2,7 |
3,5 |
4,4 |
5,7 |
7,3 |
9,3 |
12,1 |
15,1 |
19,0 |
|||
|
l2 |
наиб. |
1,6 |
1,6 |
1,6 |
2,5 |
2,5 |
2,5 |
2,5 |
3,2 |
4,0 |
4,0 |
4,0 |
4,0 |
6,3 |
6,3 |
6,3 |
6,3 |
||
|
наим. |
0,8 |
0,8 |
0,8 |
1,3 |
1,3 |
1,3 |
1,3 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
3,2 |
3,2 |
3,2 |
3,2 |
|||
|
l1 = |
2,0 |
2,4 |
3,0 |
3,0 |
3,2 |
4,0 |
5,0 |
6,4 |
8,0 |
10,0 |
12,6 |
16,0 |
20,0 |
26,0 |
32,0 |
40,0 |
|||
|
D |
наиб. |
1,0 |
1,4 |
1,8 |
2,0 |
2,8 |
3,6 |
4,6 |
5,8 |
7,4 |
9,2 |
11,8 |
15,0 |
19,0 |
24,8 |
30,8 |
38,6 |
||
|
наим. |
0,9 |
1,2 |
1,6 |
1,7 |
2,4 |
3,2 |
4,0 |
5,1 |
6,5 |
8,0 |
10,3 |
13,1 |
16,6 |
21,7 |
27,0 |
33,8 |
|||
|
Реко- |
Болт |
свыше |
– |
2,5 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
120,0 |
170,0 |
|
|
до |
2,5 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
120,0 |
170,0 |
– |
|||
|
Штифт, |
свыше |
– |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
110,0 |
160,0 |
||
|
до |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
110,0 |
160,0 |
– |
|||
*Условный диаметр шплинта d0 равняется диаметру отверстия под шплинт.
Теоретический вес стальных шплинтов:
|
Длина |
Теоретическая масса 1000 шт. стальных шплинтов, кг, при условном диаметре dQ в мм |
||||||||||||||||
|
Но- |
Пред. |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10 |
13 |
16 |
20 |
|
4 |
±0,5 |
0,008 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
0,010 |
0,021 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
0,011 |
0,024 |
0,042 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
0,013 |
0,029 |
0,053 |
0,068 |
0,140 |
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
+0,8 |
0,016 |
0,034 |
0,061 |
0,079 |
0,162 |
0,268 |
|
|
|
|
|
|
|
|
|
|
|
12 |
0,018 |
0,039 |
0,070 |
0,090 |
0,185 |
0,324 |
0,544 |
|
|
|
|
|
|
|
|
|
|
|
14 |
|
0,044 |
0,079 |
0,101 |
0,207 |
0,362 |
0,603 |
1,08 |
|
|
|
|
|
|
|
|
|
|
16 |
|
0,050 |
0,088 |
0,112 |
0,230 |
0,400 |
0,663 |
1,17 |
2,07 |
|
|
|
|
|
|
|
|
|
18 |
|
|
0,097 |
0,123 |
0,252 |
0,441 |
0,723 |
1,27 |
2,23 |
|
|
|
|
|
|
|
|
|
20 |
|
|
0,106 |
0,134 |
0,275 |
0,479 |
0,782 |
1,37 |
2,39 |
3,93 |
7,3 |
|
|
|
|
|
|
|
22 |
|
|
|
0,146 |
0,279 |
0,517 |
0,842 |
1,46 |
2,55 |
4,18 |
7,7 |
|
|
|
|
|
|
|
25 |
±1,2 |
|
|
|
0,162 |
0,331 |
0,573 |
0,931 |
1,61 |
2,79 |
4,55 |
8,4 |
|
|
|
|
|
|
28 |
|
|
|
|
0,365 |
0,630 |
1,021 |
1,75 |
3,03 |
4,93 |
9,0 |
|
|
|
|
|
|
|
32 |
|
|
|
|
0,410 |
0,705 |
1,140 |
1,95 |
3,35 |
5,43 |
9,8 |
|
|
|
|
|
|
|
36 |
|
|
|
|
|
0,781 |
1,268 |
2,14 |
3,67 |
5,93 |
10,7 |
|
|
|
|
|
|
|
40 |
|
|
|
|
|
0,856 |
1,387 |
2,33 |
3,99 |
6,43 |
11,5 |
19,7 |
|
|
|
|
|
|
45 |
|
|
|
|
|
|
|
1,536 |
2,58 |
4,39 |
7,05 |
12,5 |
21,7 |
37,9 |
|
|
|
|
50 |
±1,2 |
|
|
|
|
|
|
1,685 |
2,82 |
4,79 |
7,80 |
13,6 |
23,3 |
40,6 |
|
|
|
|
56 |
|
|
|
|
|
|
|
3,11 |
5,27 |
8,55 |
14,8 |
25,4 |
43,9 |
|
|
|
|
|
63 |
±2,0 |
|
|
|
|
|
|
|
3,44 |
5,83 |
9,43 |
16,3 |
27,7 |
47,7 |
|
|
|
|
71 |
|
|
|
|
|
|
|
|
6,47 |
10,42 |
17,9 |
30,4 |
52,0 |
||||
profmetiz.ru
