Прямоугольная труба – Трубы металлические (стальные) прямоугольные сортамент и цена

alexxlab | 07.01.2020 | 0 | Вопросы и ответы

Содержание

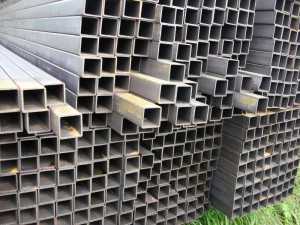

Труба профильная прямоугольная – для чего предназначена, размеры, цена

Коммуникации круглого сечения являются наиболее распространённым видом трубного металлопроката. Такая труба наиболее технологична в производстве, имеет минимальную площадь поверхности при максимальном объёме внутреннего пространства. Однако круглые трубы не всегда являются оптимальным вариантом: они имеют невысокую стойкость на изгиб и неудобны при стыковании с другими элементами методом сварки из-за отсутствия плоскостей. Этих недостатков лишены трубы, имеющие сечение в форме прямоугольника или квадрата.

↑

Преимущества использования профильных прямоугольных труб

Профильные прямоугольные трубы имеют ряд свойств, которые в ряде случаев делают их незаменимыми.

Профильное прямоугольное сечение, частным случаем которого является сечение квадратное, обеспечивает высокую устойчивость к изгибу, значительную стойкость к излому и скручиванию. Все эти характеристики гораздо выше, чем аналогичные параметры круглых изделий. Трубы квадратного профиля имеют одинаковую прочность на изгиб со всех сторон.

В изделиях прямоугольного сечения наибольшим сопротивлением на изгиб обладает более широкая грань. Поэтому прямоугольные трубы применяют там, где направление главного усилия заранее известно. Типичным примером являются каркасы и перекрытия балконов и лоджий, где основное усилие приложено в направлении вертикально вниз.

Изделия прямоугольного сечения удобны в транспортировке, при погрузочно-разгрузочных работах, хранении. Металлоконструкции, изготовленные из прямоугольных труб, надёжны, экономичны и устойчивы.

↑

Способы производства сварных изделий

Самым дешёвым видом стальных коммуникаций с прямоугольным профилем являются сварные трубы. Полуфабрикатом для изготовления сварных прямоугольных труб является штрипс – прямоугольная листовая заготовка требуемой толщины. Заготовки сваривают в бесконечную ленту, что необходимо для обеспечения непрерывности производства.

В холодном состоянии или с нагревом штрипс сворачивают в круглую трубу с открытым швом.

Затем стык проваривают одним из двух способов:

TIG – сваркой в среде инертного газа,
HF – сваркой индукционными токами.

Второй способ превышает по производительности сварку TIG в несколько раз, но позволяет получать очень прочную продукцию.

Цена труб профильных прямоугольных, соединённых сваркой HF, гораздо ниже стоимости труб, сваренных способом TIG.

Сварную круглую трубу пропускают через вальцы с приданием ей требуемой формы. В зависимости от температуры, при которой осуществляется формование, различают холоднодеформированные и горячедеформированные изделия.

Сварной шов подвергают неразрушающему контролю на герметичность. Даже в тех случаях, когда герметичность для конкретных эксплуатационных условий не требуется, она важна из-за своего влияния на прочность изделия. Контроль проводят с помощью дефектоскопов, использующих вихревые токи, или с применением ультразвуковых приборов.

Холоднодеформированные изделия подвергают термической обработке – так называемому отпуску. Отпуск представляет собой нагрев изделия до определённой температуры и медленное остывание.

Такая термообработка служит для снятия остаточных напряжений после деформации на вальцах.

Готовую продукцию режут на требуемые длины, проверяют наличие отклонений от заданной геометрии, складируют, пакуют.

Сварные трубы изготавливают:

с прямым швом,
со спиралевидным швом.

Спиральный шов используется в производстве труб, предназначенных для монтажа магистрального трубопровода. Максимальные размеры прямоугольных профильных труб отечественного производства – 350х450 мм, толщина стенок – 12 мм.

↑

Производство бесшовных изделий с прямоугольным сечением

Стальная труба профильная прямоугольная – сортамент ее включает в себя бесшовные трубы горячедеформированные и холоднодеформированные.

Полуфабрикатом для производства всех бесшовных труб служит штанга, представляющая собой монолитный цилиндр, поставляемый металлургическими заводами.

Этапы изготовления бесшовных стальных изделий прямоугольного сечения:

Заготовка нагревается в печи до достижения требуемых свойств по пластичности.
После нагрева штанга поступает на прошивочный стан, на котором заготовка превращается в гильзу – полый внутри цилиндр.

Гильза значительно отличается от конечного продукта своими размерами. Форма гильзы далека от формы правильного цилиндра.

В вальцах горячей гильзе придают требуемый диаметр и форму.
В калибровочных вальцах труба получает свой прямоугольный профиль.
Готовую трубу охлаждают и режут на требуемые длины.

Отличие в производстве холоднодеформированных бесшовных труб заключается в охлаждении заготовки после прошивочного стана и прохождении всех прочих операций в холодном состоянии. На финальном этапе изделие подвергают обязательной термической обработке, целью которой является снятие внутренних напряжений и получение более высокой пластичности и вязкости.

Бесшовные коммуникации обладают значительной механической прочностью благодаря отсутствию шва – самого слабого звена изделия.

Трубы профильные прямоугольные ГОСТ 8645 не включают в свой сортамент продукцию с очень толстыми стенками в отличие от круглых бесшовных горячедеформированных изделий, которые могут иметь стенку 75мм.

↑

Сфера использования прямоугольных профильных труб

В строительстве профильные трубы широко применяют для сооружения торговых ларьков и павильонов, выставочных залов, спортивно-развлекательных комплексов, навесов для хранения различных материалов и продукции. Во избежание необходимости постоянно грунтовать и окрашивать такие конструкции, используют профильную стальную оцинкованную трубу.

В ответственных или совмещающих декоративное и функциональное назначение конструкциях применяют нержавеющую трубу прямоугольного сечения.

Декоративную функцию выполняют и хромированные трубы. При создании лёгких, чаще всего временных конструкций, используется труба профильная прямоугольная алюминиевая.

Профильные прямоугольные трубы применяют в производстве офисной мебели, навесных полочек и стеллажей, различного торгового оборудования.

Из прямоугольных труб изготавливают каркасы автомобильных прицепов, рамы мотороллеров, мотоциклов, скутеров, детских велосипедов.

В сельском хозяйстве из таких изделий сооружают каркасы стационарных и переносных теплиц, в энергетике – опоры линий электропередачи, вышки, в машиностроении – используют при изготовлении подъёмных кранов.

Зачастую прямоугольные трубы являются не единственно возможным конструктивным решением, но, как правило, простейшим и наименее затратным.

vsetrybu.ru

прямоугольные, профильные трубы ПВХ, разновидности

Содержание:

При помощи пластиковых труб с квадратным сечением осуществляется строительство домов, обустройство промышленных трубопроводов и вентиляционных систем. Соединить квадратные изделия более просто, чем круглые.

Сферы применения

Квадратные трубы используются в целом ряде направлений:

Мебельное производство. Также весьма оригинально смотрятся заборы из квадратных труб, превосходя по отдельным характеристикам металлические изделия.
Строительные работы. Это касается как внутреннего, так и наружного использования. В сельском хозяйстве пластиковые профильные трубы нередко используются для подключения ниппельной системы, которая обеспечивает утиные, гусиные, кроличьи и другие поилки. При подборе размеров учитывают толщину профиля, чтобы добиться вертикального удержания всей системы. При установке важно соблюдать перпендикулярность относительно ниппеля, что позволит настроить капельный режим без потерь воды.

Изготовление парников. Сооружения получаются прочными и недорогими.
Кабель-каналы, воздуховоды. В данном случае применяются пластиковая квадратная труба крупных размеров.
Производство пластиковых окон.

Сильные и слабые стороны пластиковых труб с квадратным сечением

К сильным сторонам данной продукции можно отнести следующие характеристики:

Хорошо переносят климатические воздействия.
Нетребовательны в обслуживании.
Им не страшна коррозия.
Продолжительная эксплуатация.

Экологическая безвредность.
Транспортировка воды не сопровождается характерным шумом.
Отличные герметические показатели.
Дешевизна перевозки и хранения: этому способствует более удобная форма для складирования.

Перечень недостатков:

Слабая сопротивляемость при пожаре.
Рекомендации по ограничению контакта с нагретым воздухом.
Непростая установка, для чего потребуются специфические навыки и приспособления.
Некоторые разновидности продукции не предназначены для горячей воды.

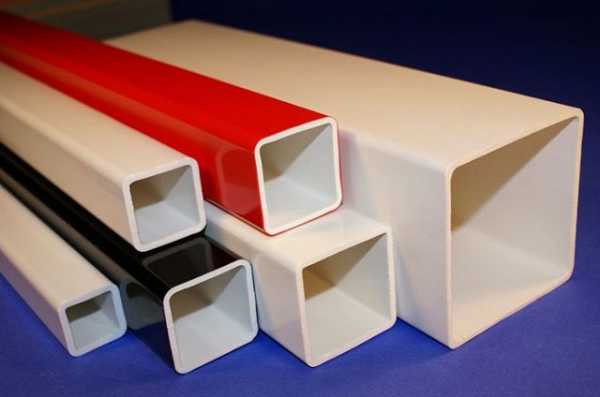

Виды и особенности пластиковых труб квадратного типа

Поливинилхлоридные (ПВХ)

Наиболее распространенный тип изделий, для монтажа которых используется холодная сварка или раструбный метод. Соединяется квадратная ПВХ труба фитингами. Для прокладки таких трубопроводов может применяться закрытый и открытый способ. Цена на поливинилхлоридную продукцию на порядок ниже, в сравнении с оцинкованными металлическими трубами (прочитайте также: “Виды профильных оцинкованных труб, их применение и сфера использования”).

Вес одного погонного метра ПВХ трубы – 5,62 кг. Внутри такое изделие очень гладкое, что позволяет материалу самоочищаться и избегать снижения скорости транспортировки жидкости.

Достоинства ПВХ труб:

Стойкость к химическим воздействиям.
Не боязнь хлорирования и активных веществ.
Биологическая устойчивость.
Защита от ультрафиолетового излучения.
Инертность к воздействию коррозии.
Отсутствие вредных испарений.

Недостатки:

Когда длительно воздействуют прямые лучи солнца, изделия начинают светлеть.
Плохо переносят удары и изгибания.
Не способны выдержать кипяток.
Запрещается прямая подземная прокладка: для этого потребуются специальные защитные короба.
При транспортировке воды возникает определенный шум.

Чаще всего пластиковая прямоугольная труба используется для обустройства вентиляции.

Полипропиленовые

Изделия данного типа могут состоять из одного или нескольких слоев. Один погонный метр полипропиленовой трубы весит 7,06 кг. Для внутренней полости характерна гладкость, при прочности 28-35 Мпа.

Сильные стороны:

Коррозийная устойчивость.
Химическая инертность.
Не боязнь любого рода биологических воздействий, в том числе грибков и бактерий.
Небольшая масса, что значительно упрощает перевозку.
Способность некоторых моделей комфортно переносить перепады температуры от – 95 до + 140 градусов.

Недостатки:

Слабый уровень герметичности (узловые соединения с металлическими трубами являются исключением).
Плохая переносимость морозов.

Собираются пластиковые трубы квадратного сечения довольно легко, благо в продаже наличествует большой выбор фасонных запчастей, позволяющих произвести надежную стыковку с любой конструкцией. Данные соединительные элементы представлены в большом диапазоне размеров, что позволяет минимизировать отходы на обрезку.

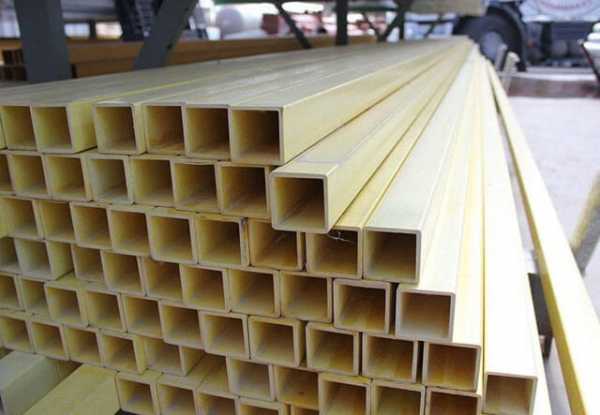

Из стеклопластика

Применяются в строительной и промышленной сферах. Для изготовления этого профиля применяется метод пултрузии, в процессе которой формируется и отделяется пропитанный полимерными волокнами стержень: для этого используются специальные высокопрочные формы – фильеры.

Для стеклопластика характерен небольшой удельный вес в 0,4 – 2 г\см3. По прочности данные изделия в два раза превосходят ПВХ продукцию. За счет диэлектрических свойств пластмассовые квадратные трубы считаются полностью безопасными. Им не страшна коррозия и химическая активность: такие вещества, как соль, щелочь, кислота, едкий натрий, хлорное железо и т.п. неспособны нанести урон стеклопластиковой продукции (прочитайте также: “Виды стеклопластиковых труб, характеристики, способы соединения”).

Сильные стороны:

Небольшой коэффициент теплового расширения.
Не боятся влаги и температурных колебаний: способны выдерживать температуру от -60 до + 80 градусов.
Обладают небольшой массой.
Хорошо переносят воздействие пламени.
Красиво смотрятся со стороны.
Хорошо проводят тепло.
Стойки к биологическим воздействиям.

К недостаткам стеклопластиковых труб относят то, что они обладают плохой теплоизоляцией.

Конструктивные особенности

Размер

Выбирая подходящую пластиковую трубу, в основном обращают внимание на ее диаметр и сечение. Для стенок характерна определенная толщина, к тому же, в отдельных моделях одна из них может быть несколько утолщенной. По этой причине потребуется выделить сечение внешнего и внутреннего типа. Особенного учета по ходу разработки проекта требует именно внутреннее сечение. Каждое из сечений характеризуется своей толщиной стенок, при чем эти показатели могут быть разными, в зависимости от производителя. К примеру, для трубы 20х20 характерна толщина 1,5 мм, 35х35 – 3 мм, 50х50 – 4 мм.

Расцветка

Для цветового ассортимента характерна определенная широта: это и обычные белые, черные, серые цвета, и несколько нестандартные зеленые, красные, желтые, голубые. Также существуют имитации различных древесных пород.

Длина

Стандартными типоразмерами по длине данных труб являются 1, 3, 4 и 5 метров. На точках реализации могут отрезать любой требуемый кусок 3,5 или 1,5 метра. Чтобы соединить два отдельных отрезка, лучше применить фитинг, а чтобы закрыть отверстие – заглушку, которые должны быть подходящего диаметра.

Установка

Соединяется квадратная пластиковая профильная труба при помощи сварки: чаще всего таким образом изготовляются конструкции и мебель. Более удобно для этих целей использовать фитинги: при чем это касается не только соединения между собой квадратных изделий, но также тех случаев, когда квадратную трубу нужно стыковать с круглой. При выборе способа соединения обычно учитываются те условия, в которых будет эксплуатироваться изделие.

Пластиковые профильные трубы квадратного и круглого типа соединяются резиновыми муфтами: фиксация в данном случае осуществляется хомутами. Для оформления концов профиля в продаже также имеются муфты-заглушки. Для сборки труб с разным сечением используются переходники. Для соединения сразу трех квадратных труб существуют тройники, где каждая из сторон оснащена хомутом.

Для улучшения результата надо стараться свести число стыков до минимума: из этого следует, что беспричинной порезки профиля следует избегать. Если обустраивается трубопровод из полипропиленовых изделий, важно учитывать коэффициент теплового расширения: в случае нагревании трубы до показателя + 60 градусов происходит ее удлинение на 9 мм.

Если такое расширение сталкивается с недостатком пространства, это может привести к порыву трубы. Когда обустраивается объемная отопительная система или трубопровод для транспортировки горячей воды, этот фактор важно обязательно взять во внимание, во избежание аварийных ситуаций. Чтобы сделать функционирование такой системы более безопасным, она оснащается температурными компенсаторами. При прокладке таких трубопроводов внутри жилища на дистанцию более 1-го метра следует избегать тесного пространства. В состав отдельных труб из полипропилена включен алюминиевый слой: это дает возможность снизить коэффициент расширения во время нагревания. Для подобной продукции устанавливается более высокая цена.

Предостережения

Причиной возможных проблем могут стать ошибки при установке, механические повреждения по ходу эксплуатации или производственный брак.

В случае обнаружения такого повреждения на пластиковом трубопроводе можно применить один из следующих способов временного устранения аварии:

Хомут из металла. Первым делом нужно остановить движение жидкости внутри трубы, после чего при помощи хомута прикрыть протекающий участок, затянув боковые болты.
Резина. В этом случае проводится обвязка проблемного места при помощи куска резины: поверх нее устанавливают хомут или наматывают проволоку.
Покраска. Если речь идет о мелкой течи, можно применить краску, намазав ее поверх тканевой обмотки.
Клей. Место повреждения очищается, расшивается и обезжиривается. Для заделки сквозного отверстия лучше применить двухкомпонентный эпоксидный клей. Для обматывания проблемного участка в этом случае используют бандаж из стекловолокна или герметизирующей ленты.
Холодная сварка. Таким образом можно соединять или ремонтировать любые пластиковые трубы. После подготовки поверхности проблемное место заделывается пластичным материалом, который перед этим разминают в руках. Замотав заделанный участок жгутом, нужно подождать час, после чего выступающие части затвердевшего материала обрезают или отпиливают.

trubaspec.com

Труба прямоугольная ГОСТ 8645-82: сортамент и таблица размеров

Существует много разновидностей фасонной металлопродукции, для каждой из которой есть свои ТУ и регламентирующие документы. Сортамент труб прямоугольных отражен в ГОСТ № 8645 от 1968 года. Вот с ним и разберемся в доступной для читателя форме.

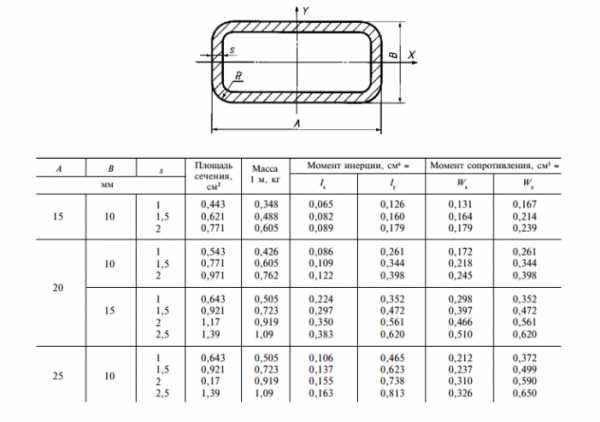

Таблица размеров прямоугольных труб

Условные обозначения всех параметров хорошо видны на рисунке.

Непрофессионала в основном интересуют предельные значения величин стальных труб (от и до), поэтому их и следует отметить. А конкретные типоразмеры, допуски и тому подобное несложно уточнить в ГОСТ 8645.

Все линейные размеры – в «мм», масса – в «кг/п.м.». В скобках указаны данные применительно к трубам прямоугольным специальных типоразмеров.

A – 15 – 180 (28 – 230).
B – 10 – 150 (25 – 60).
S – 1 – 12 (1,5 – 20).
Вес – 0,348 – 55,71 (1,15 – 38,57).

Маркировка прямоугольных труб

Числитель (слева направо) – параметры сечения (A, B, S), длина образца и ГОСТ. Приставка после численного значения длины (кр) свидетельствует о том, что она кратна мерной.

Знаменатель – характеристики стали и стандарт, которому она соответствует.

Стоимость

Цена на трубу прямоугольную зависит целиком от ее линейных параметров и марки металла. В среднем она составляет от 41,5 руб/п.м. и 32 350 руб/т.

ismith.ru

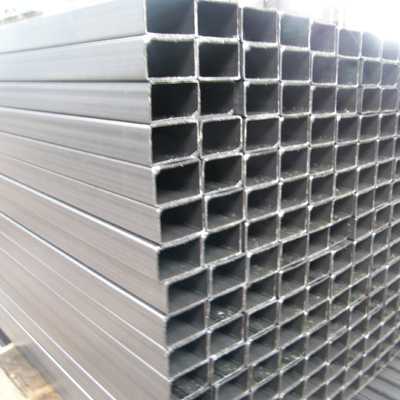

Трубы прямоугольного сечения: сортамент, размеры, ГОСТ

Продукция металлопроката разделяется на две крупные группы: трубы круглого сечения и профильные. К последним относятся все изделия с другой формой – овальные, треугольные, квадратные и прямоугольные. Столь нестандартный вид объясняется назначением и вполне обоснован.

Применение квадратных труб
Преимущества профильного проката
Главным достоинством трубопровода круглого сечения является максимальный внутренний рабочий объем при минимально возможной внешней поверхности. Стальные трубы прямоугольного сечения или квадратного пропускают значительно меньший объем жидкости по сравнению с круглым трубопроводом. К тому же многоугольная форма менее устойчива к внутреннему давлению, и при одинаковой толщине стенок оказывается менее прочной. По этим причинам профильный прокат никогда не используется при формировании инженерных коммуникационных систем. Исключение составляют лишь водосточные трубы прямоугольного сечения и вентиляционные.
Прямоугольная форма обладает другими достоинствами.
Стойкость к внешним нагрузкам – особенно поперечным. Нагрузка в этом случае распределяется под углом в 90 градусов к плоскостям. В итоге профильная полая труба выдерживает такие же нагрузки, что и литая металлическая штанга того же размера. А поскольку металлоемкость трубопровода намного ниже, то использовать его крайне выгодно.
В прямоугольном изделии распределение неравномерное, так как здесь учитывается вектор направления нагрузки. Правильный расчет распределения нагрузки позволит значительно снизить затраты.
Кроме поперечного давления профильный прокат намного лучше выдерживает нагрузки на кручение и растяжение.
Сортамент включает большое количество типоразмеров. Соединительные элементы разного вида также стандартизированы.
Металлическая труба прямоугольного сечения легче складируется и транспортируется. К тому же при хранении на одну единицу площади можно разместить больше изделий.
При монтаже каркасов и других несущих конструкций стальной профильный прокат заменяет собой цельные прутки и штанги. Режется такое изделие намного проще. Закреплять на него плоские поверхности также не в пример легче.
Вес трубопровода меньше, чем цельного прутка, поэтому монтаж требует меньше времени.
Применение
Более высокая стойкость к внешним нагрузкам обеспечивает основное применение проката – строительные работы. Здания на основе металлических каркасов – от легких ангаров до промышленных, сооружаются из труб прямоугольного и квадратного сечения.

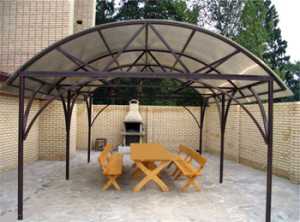

Малые строительные работы, связанные с обустройством жилых зданий и территорий, также не обходятся без профильного проката. Ограждения, навесы, беседки, каркас для потолочных и настенных конструкций, системы водостока и так далее – сфера применения необъятная. Сортамент включает самые разные размеры.
В автомобилестроении профильная труба прямоугольного сечения применяется весьма широко благодаря жесткости и максимально высокой сопротивляемости нагрузкам.
Тонкостенные изделия из нержавеющей стали и алюминия активно используются в мебелестроении и в качестве каркасов для мебели, и как элемент дизайна. На фото можно увидеть образцы применения.

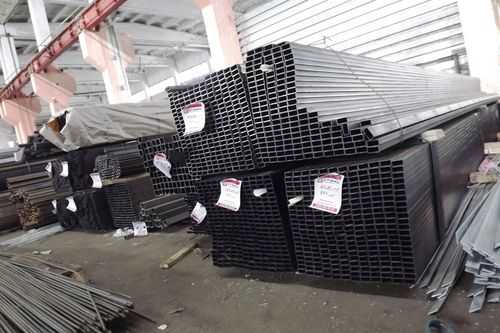

Сортамент труб прямоугольного сечения
Размерные параметры, возможные допуски и технологию изготовления регламентирует ГОСТ 13663-86. Документ описывает требования к любому профильному прокату. ГОСТ на труба прямоугольного сечения – 8645-68.
Так как длина и ширина прямоугольного сечения разные, то в характеристиках указываются обе величины.
Размеры сечения составляют диапазон от 15*10 мм до 230*100.
Толщина стенок может колебаться от 1 до 20 мм.
Длина выпускаемых изделий зависит от способа производства. Для холоднокатаных, например, диапазон мерной длины составил от 4,5 до 11 м, для электросварной – от 5 до 9м.
ГОСТ также регулирует и вес изделия при плотности материала равной 7,85 г/куб. см. Если изготовитель выпускает продукцию согласно стандартам, то вес трубопровода можно не вычислять, а использовать данные таблицы сортамента.
Способы производства
Метод изготовления оказывает существенно влияние на характеристики продукта. Допускается производство несколькими способами. Размеры труб прямоугольного сечения – длина, также зависят от технологии изготовления.
Бесшовные горячедеформированные – заготовкой служит бесшовный стальной трубопровод круглого сечения, которому на вальцах придают требуемую форму. Вальцовка происходит при термической обработке.
Бесшовные холоднодеформированные – тот же процесс осуществляются без нагрева. Таким образом получают самые прочные изделия.
Электросварные – продукт формируется из плоской заготовки и сваривается по шву.
Электросварные горячекалиброванные – в качестве заготовки применяется сварная круглая труба. Калибровка осуществляется при термической обработке. Прочностные характеристики выше, чем у предыдущего варианта.
Электросварные холоднодеформированные – вальцовка проводится без нагрева.
Холоднодеформированные изделия должны быть подвергнуты дополнительной термической обработке: таким образом снимается напряжение, возникающее на поверхности трубопровода.
trubygid.ru
Квадратная труба:сортамент, где применяется, как выбрать
Содержание статьи
При выполнении различных видов работ в строительстве и различных отраслях промышленности широко используется квадратная стальная труба.
Такое изделие, имеющее четыре ребра жесткости и сравнительно небольшой вес (подробнее рассматривали в этой статье) по сравнению с другими видами проката, находит применение как конструкционный элемент при возведении различных зданий и сооружений.
Даже не смотря на незначительное уменьшение жесткости при изгибе, оно способно выдержать высокие нагрузки и отличается удобством хранения и транспортирования.
Виды труб с квадратным профилем
Независимо от способа производства все требования к данному металлопрокату устанавливает ГОСТ 8639-82.
В зависимости от способа производства квадратные трубы могут быть:
бесшовными;
электросварными;
электросварными холоднодеформированными.
В зависимости от температуры, при которой заготовка бесшовной трубы подвергается деформированию, трубы бывают:
горячедеформированными;
холоднодеформированными.
Для их производства может использоваться материал различного химического состава.
Наибольшее распространение получили качественные и обыкновенные стали. Возможно изготовление труб из нержавеющей стали и пластика. Последние к тому же отличаются повышенной коррозионной стойкостью, стойкостью к солнечному свету, так как при их изготовлении используется высококачественный материал.
Особенности производства электросварных квадратных труб различных размеров
Металлопрокат изготавливают различными способами.
Наибольшее распространение получил метод формирования труб с использованием плоского листа, в результате которого получаются так называемые электросварные изделия.
В общем случае процесс изготовления электросварных труб выглядит следующим образом:
подготавливается листовой рулонный материал, обладающий необходимым комплексом свойств и достаточными размерами;
производится продольное разрезание листового материала, позволяющее получить достаточно длинные, но в тоже время узкие полосы, которые посредством сварки соединяются в очень длинную ленту;
полученная лента наматывается на барабан-накопитель, создавая тем самым необходимый резерв для гарантии стабильной работы поточного производства;
при включении в технологический процесс лента разматывается на длину, достаточную для ее подачи на формирующие вальцы. Здесь происходит сгибание ленты таким образом, чтобы противоположные стороны оказываются очень близко друг от друга;
формируется сварной шов;
заготовка подвергается холодному деформированию в следующих по технологическому процессу вальцах для формирования характерного квадратного профиля;
осуществляется промежуточный контроль качества металлопроката с использованием вихревых токов;
для снятия возможных напряжений труба при необходимости подвергается термической обработке. Для этого ее помещают в печь, нагретую выше температуры рекристаллизации;
формируются трубы необходимой длины;
осуществляется тщательный осмотр готового металлопроката. Такой визуальный контроль позволяет выявить возможные дефекты на поверхности;
продукция отправляется на склад или непосредственно к своему покупателю.
Стоит отметить, что прочностные характеристики получаемого проката напрямую зависят от применяемого способа сварки.
Наибольшей прочностью обладают трубы, сваренные с использованием вольфрамового электрода в защитной среде аргона. При этом минимальную стоимость будет иметь металлическая квадратная труба, изготовленная методом индукционной сварки, отличающейся наибольшей производительностью.
Как правило, данным способом изготавливается металлопрокат с минимальными размерами 10×10×1 мм и максимальными 100×100×5 мм.
Особенности изготовления бесшовных труб
Заготовка в данном случае имеет не плоскую, а круглую форму. Поэтому технология изготовления труб выглядит следующим образом:
заготовка разогревается до требуемой температуры и отправляется на прошивочный стан. Здесь она претерпевает серьезные изменения, постепенно превращаясь в гильзу. При этом используемая в процессе обработки оправка из формируемой трубы не удаляется, а отправляется вместе с ней на следующие операции обработки;
заготовка, все еще имеющая круглую форму, отправляется на последовательно расположенные вальцы, которые способствуют ее удлинению, уменьшению в поперченном сечении, калибровании до требуемого размера и формировании желаемого квадратного профиля;
нарезание проката на отрезки желаемой длины;
визуальный контроль готовых труб;
отправка к потребителю или на склад.
Полученные данным способом изделия отличаются более высокими прочностными характеристиками по сравнению со электросварными. Процесс их производства не предполагает формирование сварного шва, являющегося слабым местом всех сварных изделий.
Холоднодеформированная бесшовная труба может иметь размеры от 10×10 мм до 120×120 мм при толщине стенки в пределах 1 – 8 мм. У горячедеформированной квадратной трубы наружный размер может изменяться в пределах 60 – 180 мм при толщине стенки 4 – 14 мм.
Иные способы изготовления труб квадратного сечения
Зачастую в условиях единичного производства или для собственных нужд многие стараются изготовить квадратные трубы нестандартных размеров самостоятельно, воспользовавшись специальными вальцами. В таком случае в качестве заготовки выступает круглая труба, позволяющая получить квадратную требуемых размеров. Однако такое изделие не будет отвечать требованиям нормативных документов, а потому будет иметь сравнительно низкую износостойкость и долговечность.
Поэтому пользоваться трубами кустарного производства можно исключительно при монтаже неответственных конструкций, к прочностным характеристикам которых не предъявляются повышенных требований.
Квадратная труба, отвечающая всем требованиям нормативных документов, востребована при выполнении многих строительно-монтажных работ. Она незаменима при:
устройстве детских площадок;
изготовлении оконных решеток, теплиц;
монтаже ограждений, рекламных конструкций;
производстве мебели, вентиляционных стоек.
Данный металлопрокат востребован в автомобильной промышленности. Может использоваться при изготовлении разнообразных каркасов. Его прочностные характеристики позволяют выдержать значительные нагрузки.
квадратная труба из пластика пользуются повышенным спросом в химической, нефтеперерабатывающей и пищевой промышленности. Они востребованы при изготовлении элементов, работающих в тяжелых условиях. Они также могут использоваться при устройстве водосточных систем, так как такие трубы более устойчивы к внешнему воздействию, чем металлические.
Как выбрать подходящую трубу
На выбор подходящего металлопроката в первую очередь влияет его назначение. Исходя из этого, надо определиться с используемым для изготовления труб материалом. Затем надо выбрать прокат подходящего типоразмера, имеющего достаточную толщину стенки. В таком случае изготавливаемая с его помощью конструкция будет иметь длительный срок эксплуатации и обладать достаточной прочностью.
Также Вам будет интересно узнать, что вентиляционные трубы из пластика набирают большую популярность в домашнем быту и других сферах, где им есть достойное применение.
phoenix-master.com
