Все о магнитных пускателях или контакторах серии ПМЛ

Если электролампочку или настольный вентилятор можно включить обычным выключателем, то для включения мощной нагрузки или трёхфазного электродвигателя необходим пускатель. Одна из разновидностей таких устройств – пускатель магнитный ПМЛ.

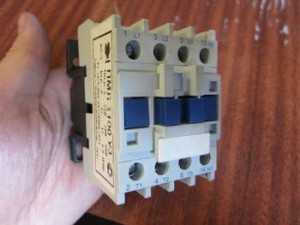

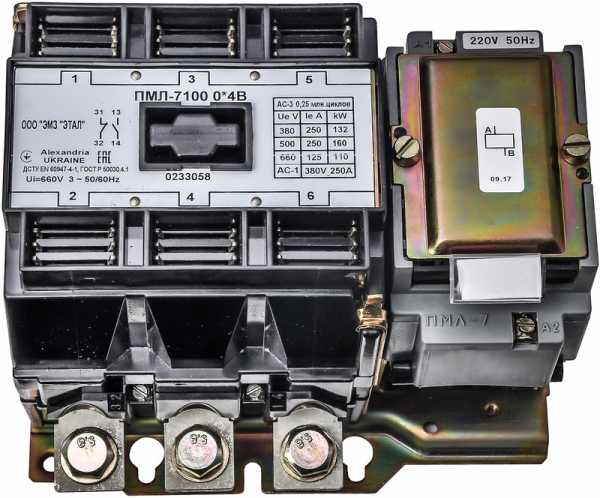

Пускатель ПМЛ

История создания

Эти пускатели созданы специалистами компании «Шнайдер-Электрик» и приобретены Советским Союзом. Это было необходимо из-за несоответствия производимой пусковой аппаратуры требованиям промышленных предприятий. После приобретения патента оказалось, что большая часть комплектующих в стране не производится, и их изготовление было налажено при содействии Министерства энергетики СССР.

Назначение пускателя серии ПМЛ

Эти аппараты предназначены для включения и отключения, в первую очередь, трёхфазных электродвигателей и других электроприборов. При управлении однофазной нагрузкой или аппаратами в сети постоянного тока один контакт остаётся неиспользованным.

Интересно. Незадействованный контакт можно подключить при выходе из строя работающего или отложить для сборки работоспособного устройства из двух неисправных.

В зависимости от модификации, контактора оснащаются тепловыми реле, кнопками, расширителями контактов.

Конструкция

Устроен аппарат просто. В корпусе из пластмассы находится Ш-образный сердечник, состоящий из двух частей: подвижной и неподвижной.

На неподвижной половине закреплена катушка, а на подвижной – контакты силовой и оперативной цепи, число которых зависит от модели устройства. Питание катушки осуществляется переменным током 50 Гц.

При подаче питания на катушку верхняя часть магнитопровода притягивается к нижней. При этом подвижные контакты прижимаются к неподвижным, и к электроприборам поступает питание. Нормально открытые контакты оперативной цепи при этом замыкаются, а нормально закрытые размыкаются.

Отключение устройства производится при отключении катушки от сети. Возврат в исходное положение производится пружиной конической формы, надетой на вторую, подвижную часть Ш-образного сердечника.

По данным производителей, устройства рассчитаны на 1000000 циклов включение-отключение.

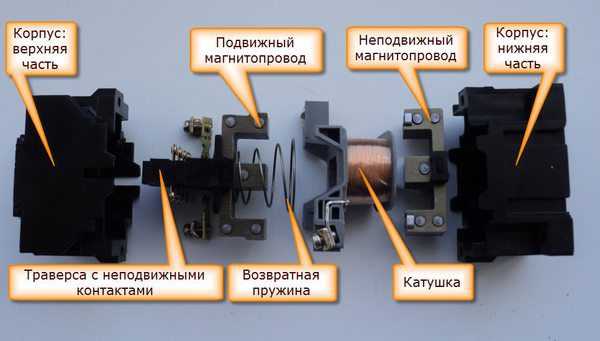

Устройство пускателя ПМЛ

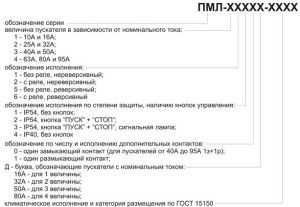

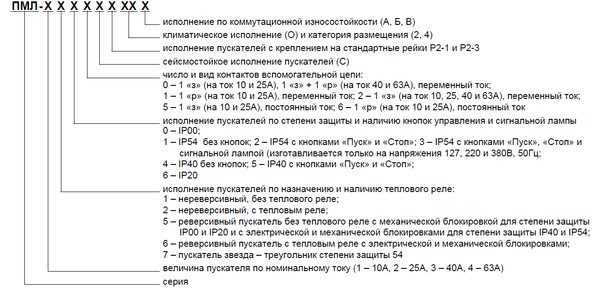

Расшифровка цифробуквенного обозначения серии ПМЛ

В названии конкретного аппарата ПМЛ-ХХХХХХХХХ сочетание букв и цифр обозначает его характеристики.

Важно! При работе электродвигателя в режиме постоянных запусков и остановок следует использовать прибор большего габарита и номинального тока.

Расшифровка обозначения пускателей ПМЛ

Монтаж пускателей

Закрепить аппарат в панели или монтажной коробке можно двумя способами:

  • на DIN-рейке;
  • болтами.

Крепление аппаратуры на DIN-рейке

Для крепления электромагнитных пускателей, автоматов и другой аппаратуры используется металлическая, иногда пластиковая полоса с загнутыми краями шириной 35 мм. В приборах, предназначенных для установки на DIN-рейку, с нижней стороны есть паз и подвижный элемент. При установке этот элемент отодвигается, деталь надевается на рейку и фиксируется возвратом подвижной части в исходное положение.

Достоинства такого способа крепления:

  • Простота монтажа. При установке нет необходимости сверлить отверстия для каждого устройства в отдельности – достаточно закрепить одну металлическую полосу. В пластмассовых коробках заводского изготовления DIN-рейка составляет одно целое с корпусом;
  • Быстрая замена вышедших из строя элементов. Демонтаж неисправных и монтаж новых деталей производится без откручивания болтов.

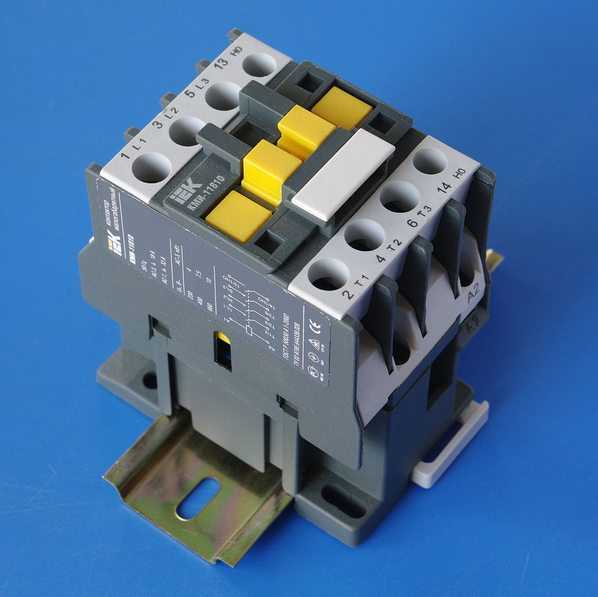

Пускатель на DIN рейке

Крепление болтами

В нижней части контакторов есть отверстия для крепления при помощи болтов. Их количество и диаметр зависят от модификации конкретного устройства. Для крепления болтами в панели необходимо разметить и просверлить отверстия, в которых нарезается резьба.

Достоинство такого крепления в более высокой прочности, однако, в обычных условиях она избыточна.

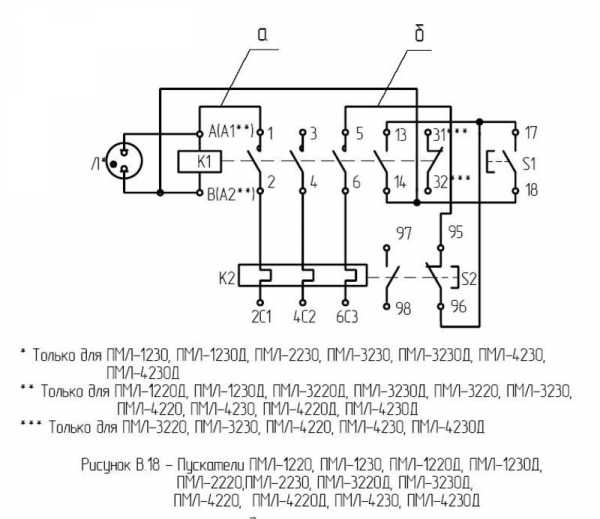

Подключение пускателей

Подключение этих аппаратов производится проводами без наконечников. Для этого в них есть зажимы, в которые вставляются токоведущие жилы, зачищенные на необходимую длину.

Внимание! При использовании одножильных проводов к одной клемме допускается присоединять только два провода одного сечения.

Сечение подходящих силовых проводов и перемычек выбирается по допустимому нагреву в специальных таблицах или при помощи онлайн-калькулятора.

Подключение катушки

Подключение катушки производится теми же проводами, которыми производится монтаж остальной части оперативной цепи. При этом следует учесть один нюанс. В ней есть три вывода, два из которых находятся сверху, а один – снизу. Нижний вывод соединён перемычкой с правой верхней клеммой. Это сделано для удобства монтажа.

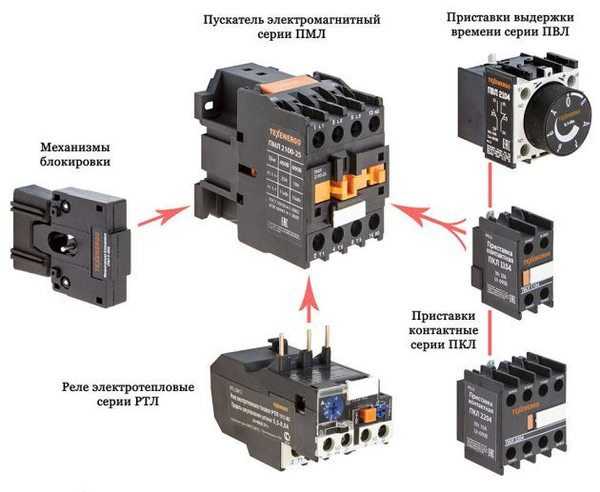

Дополнительные устройства

Для расширения возможностей аппарата к нему подключаются дополнительные приспособления:

  • Тепловые реле. Предназначены для защиты электродвигателей от повышенных токов, возникающих при перегрузке или обрыве одной из фаз. Подключение таких реле производится жёсткими выводами, которые вставляются в него вместо проводов;
  • Расширители контактов. В схемах автоматики имеющихся контактов оперативной сети недостаточно. Для увеличения их количества сверху на прибор крепятся дополнительные приборы, срабатывание которых происходит при включении пускателя;
  • Реле времени. Для задержки срабатывания контактов вместо расширителя устанавливается реле времени. В зависимости от конструкции, задержка срабатывания происходит после включения или отключения аппарата. Регулировка задержки производится круглым регулятором, находящимся сверху приставки.

Дополнительные устройства

Пускатели ПМЛ – это малогабаритные аппараты для включения электроприборов. Благодаря дополнительным устройствам, они используются в различных схемах управления электроприводами.

Видео

Оцените статью:

elquanta.ru

описание, принцип работы магнитного устройства, уход

Многие современные производители занимаются изготовлением контакторов, а также магнитных пускателей. Все модели объединяются в серии по конкретным характеристикам. Распространённые среди электриков изделия ПМЛ представлены в виде малогабаритных коммутирующих приспособлений. Ими снабжают те схемы, которые расположены в диапазоне величин тока от 9 до 95 А. Но такие действия возможны только после изучения технических характеристик пускателя ПМЛ.

Краткое описание устройства

Универсальный электромагнитный пускатель считается незаменимым агрегатом, который отлично совмещает в себе разные виды коммутационных механизмов, необходимых не только для реверса и пуска, но и для остановки мотора. В эту категорию также попадают кнопочные посты, реле, контакторы и выключатели.

Удельный контроль над работой двигателя просто невозможен без нереверсивного и реверсивного пускателя. К тому же именно эти две функции обеспечивают своевременный запуск и остановку мотора техники. Пускатель ПМЛ нашёл широкое применение в насосных и вентиляционных системах, эскалаторах и лифтах, а также многих других установках, где есть необходимость настроить дистанционное управление приборами с рабочими механизмами.

Конструкция такого устройства ничем не отличается от аналогичных приспособлений. В прочном пластмассовом корпусе расположен мощный сердечник и якорь. Там же находится и универсальная вытягивающая катушка. Итоговая схема пускателя ПМЛ отличается такой формой наполнения, что в верхнем отсеке вмонтированы направляющие траверсного типа, а уже над ними расположен якорь. Возле этого агрегата специалисты предусмотрели наличие выносливых мостков с небольшими пружинками, предназначенными для контактов блокировки.

Принцип работы магнитного пускателя ПМЛ отличается тем, что в момент подачи электрического тока в катушке начинает собираться напряжение. Во время этого притягивается магнитный якорь, который постепенно замыкает открытый контакт и размыкает закрытый. Затем используемый магнитный пускатель отключается. Контроль над этой ситуацией достаточно высок, так как пружинки фиксируют все движущиеся части системы. После включения магнитного пускателя всё возвращается на свои места.

Опытные мастера часто используют так называемые приставки РТЛ и ПКЛ, которые устанавливаются в зависимости от величины основного агрегата ПМЛ. Такой подход позволяет повысить все эксплуатационные параметры. Приставки из серии ПКЛ отличаются от своих аналогов следующими характеристиками:

  • Агрегат работает при температуре до +500˚С.
  • Мощность тока составляет 16 А.
  • Приставки ПКЛ могут использоваться мастерами в качестве дополнительных комплектующих деталей, где частота составляет 50 Гц.
  • Присутствует защита от IP 00 до IP 40.
  • Используемый тип тока относится к категории AC, DC.
  • Длительный эксплуатационный срок — свыше 3 млн циклов.

Стоит отметить, что на один пускатель можно установить максимум одну приставку.

Функциональные возможности

Контакторы ПМЛ представлены в виде мощных корпусов, которые отлиты из прочного пластика, само изделие разделено производителем на основание и головную часть. Стержневой сердечник также состоит из двух отсеков. Каждый из них расположен в отдельной части. В головном отсеке вмонтированы выносливые контакты, которые большего всего напоминают мостки подвижной системы. Они обязательно подпружиниваются и жёстко крепятся к сердечнику с помощью траверсы. Конечно, итоговые размеры коммутаторов ПМЛ относительно небольшие, из-за чего они относятся к категории малогабаритных агрегатов.

В головной части расположены направляющие, по которым свободно перемещается подвижная система. Все те клеммы, которые служат для фиксации выходных и входных цепей, установлены в этом же отсеке. Спиральная возвратная пружинка обеспечивает нормальное разомкнутое состояние для контактора. Она вмонтирована между частями корпуса. Только благодаря усилиям этой пружинки происходит фиксация подвижной системы в верхнем положении с разомкнутыми контактами.

Своевременное намагничивание Ш-образного сердечника происходит за счёт воздействия управляющего напряжения необходимой величины, которое подаётся на ответственные клеммы главной катушки. Во время такой реакции происходит сближение и смыкание между разными частями магнитопровода. В итоге силовые контакты замыкаются, а свободные их аналоги меняют своё напряжение.

Так как управляющее переменное напряжение с промышленной частотой 50 Гц может вызывать специфический эффект дребезжания подвижного отдела, производитель предусмотрел наличие замкнутых колец. Они вмонтированы по обе стороны от центрального стержня магнитопровода, надёжная фиксация обусловлена заводской запрессовкой в специальные пазы. Все токи, которые воздействуют на эти кольца, способны замедлить изменение магнитного потока в сердечнике, минимизируя показатели дребезжания.

Монтаж и настройка

Чтобы гарантированно обеспечить длительную и слаженную работу магнитных пускателей ПМЛ, установка таких агрегатов должна проводиться исключительно на ровной поверхности. Агрегат жёстко фиксируется в вертикальном положении. Если мастер решил провести монтаж пускателей со специфическим тепловым реле, то он обязательно должен следить за минимальными отклонениями температуры окружающей среды.

Некачественная установка или какие-либо другие ошибки могут привести к негативным последствиям и ложным срабатываниям агрегата. По этой причине стоит избегать тех участков, которые больше всего подвержены воздействию вибраций, механическим ударам и сильным толчкам. К примеру, довольно сильные сотрясения и колебания во время пуска создаются мощным электромагнитным устройством ПМЛ с показателями номинального тока от 150 А.

Современные тепловые агрегаты могут подвергаться дополнительному нагреву от иных источников энергии. Такие эксплуатационные особенности негативно влияют на работу самих агрегатов, из-за чего они могут часто ломаться. Мастера не рекомендуют устанавливать реле рядом с другой аппаратурой, которая во время эксплуатации вырабатывает тепло.

Если с контактным зажимом пускателя соединяется только один проводник, то его конец обязательно загибают в колечко или придают ему П-образную форму. Такой способ фиксации помогает предотвратить перекос пружинных шайб, которые расположены в зажиме. Когда к зажиму подсоединяют сразу два проводника с идентичным сечением, нужно помнить, что концы проводов должны быть идеально ровными. Только в этом случае их можно расположить по обеим сторонам от зажимного винта.

Перед подключением медной проводки все концы нужно залудить. Если мастер решил использовать многожильные изделия, то перед лужением их следует аккуратно скрутить.

Алюминиевые концы проводки зачищаются исключительно мелким надфилем, после чего оголённые участки покрываются техническим вазелином либо пастой. Любая смазка подвижных деталей и контактов агрегата считается просто недопустимой, так как это чревато замыканием.

Прежде чем вводить магнитный пускатель ПМЛ в эксплуатацию, его нужно тщательно осмотреть, дабы исключить наличие дефектов, сколов и каких-либо других повреждений. Все подвижные детали обязательно должны свободно сдвигаться рукой. На финальном этапе все электрические узлы сверяются со схемой.

Преимущества и недостатки

Практичная конструкция магнитного пускателя включает в себя несколько базовых элементов — прочный корпус, изготовленный из диэлектрического материала, пружинки, катушка и блок контактов с подвижной частью сердечника. Именно эти детали отвечают за работоспособность всего агрегата. Сердечник и катушка образуют специфический электромагнит. Но, несмотря на то что такое устройство обладает простым типом конструкции, у него есть как положительные, так и негативные стороны. Среди преимуществ можно выделить:

  • Наличие дистанционного способа управления, за счёт чего мастер может контролировать работу пускателя с любого места.
  • Общедоступность.
  • Надёжная защита от перегрузок.
  • Простой принцип работы.

Положительных сторон у пускателя ПМЛ достаточно, чтобы основной агрегат исправно работал в течение длительного времени. Но не стоит забывать и о недостатках:

  • Прибор не подлежит восстановлению, так как этот процесс считается крайне сложным и трудоёмким.
  • Подключать пускатель может только квалифицированный специалист, который не допустит возникновения короткого замыкания.
  • Даже влагозащищённые модели неспособны справиться с попаданием воды в корпус.

Способы фиксации пускателя ПМЛ

От того, насколько аккуратно и надёжно установлен агрегат, зависит его работоспособность. Специалисты знают несколько вариантов, которые они активно используют в своей работе. Но для бытовой отрасли больше всего подходят два наиболее эффективных способа:

  1. С помощью болтов.
  2. На DIN-рейке.

Крепление мощными болтами

В нижнем отсеке контуров предусмотрены специальные отверстия, которые предназначены исключительно для монтажа агрегата. Количество и диаметр болтов зависит от модификации используемого оборудования. Чтобы надёжно зафиксировать корпус, в самой панели необходимо нанести разметку и просверлить сверлом вспомогательные отверстия, где будет сделана резьба.

Стоит отметить, что у этого способа есть неоспоримые преимущества — высокая прочность и минимальные финансовые затраты.

Установка аппаратуры на DIN-рейку

Многие опытные мастера чаще всего прибегают именно к этому варианту, где для работы используется пластиковая или металлическая полоса с загнутыми краями (шириной 36 мм). В тех устройствах, которые изначально созданы для фиксации DIN-рейкой, производители предусмотрели пазы с подвижными элементами. Во время установки эта деталь отодвигается, а само приспособление надевается на рейку и закрепляется возвратом подвижной части в первоначальное положение.

Этот способ обладает некоторыми преимуществами:

  • Все вышедшие из строя элементы можно быстро заменить. Аккуратный демонтаж неисправных и монтаж новых деталей происходит без откручивания болтов.
  • Достаточная простота установки. Во время монтажа у мастера нет необходимости сверлить новые отверстия для каждого элемента в отдельности, так как нужно закрепить всего одну небольшую полосу. В пластмассовых коробках от известных производителей DIN-рейка представлена в виде цельного приспособления с корпусом.

Правила ухода

Чтобы содержать магнитный пускатель в соответствующих условиях, необходимо хорошо знать все те неисправности, с которыми чаще всего сталкивается такой агрегат. Это касается резкого повышения температуры деталей и сильного гудения оборудования.

Перегрев в основном связан с межвитковыми замыканиями катушки, и в таком случае не обойтись без её замены. Нагрев деталей может произойти по причине повышения напряжения в электросети.

Сильное гудение агрегата наблюдается во многих случаях. Среди основных причин — плохое прилегание якоря к сердечнику из-за загрязнения или повреждения их поверхности. Среди иных факторов можно назвать заедание подвижной части и снижение номинального напряжения в сети (на 15% и больше).

Избежать негативных последствий можно только при помощи своевременного ухода. Огромное преимущество в том, что такой агрегат не нуждается в дорогостоящем обслуживании. Мастеру нужно всего лишь не допускать попадания грязи, пыли и влаги в прибор. Плотность зажимов и состояние контактов необходимо проверять регулярно. Помимо этого, можно прибегнуть к определённому перечню мероприятий, часто применяемых специалистами-электротехниками.

220v.guru

Магнитный пускатель ПМЛ-1100 | Заметки электрика

Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».

После публикации тем, имеющих непосредственное отношение к контакторам и пускателям, например, реверс трехфазного двигателя, реверс однофазного двигателя, ограничитель мощности и т.д., я часто получаю от Вас письма с просьбой уделить больше внимания этим устройствам. Просьба услышана и сегодня я расскажу Вам о назначении, устройстве, принципе работы магнитного пускателя ПМЛ-1100.

Для начала определимся, что же такое пускатель?

Согласно ГОСТа Р 50030.4.1-2002, пускатель — это:

К коммутационным аппаратам (устройствам) относятся контакторы, реле, предохранители, автоматические выключатели, разъединители, рубильники, одноклавишные, двухклавишные, проходные выключатели, кнопочные посты и т.п.

Своими словами можно сказать, что пускатель необходим для дистанционного (удаленного) пуска, остановки и реверса трехфазных и однофазных электродвигателей в системах вентиляции, насосных станций, управления задвижками трубопроводов, компрессоров, лифтов, конвейеров, эскалаторов и т.д., а также для защиты электродвигателей от перегрузки, например, с помощью реле тепловой защиты.



Расшифровка пускателя ПМЛ-1100

Расшифруем обозначение пускателя ПМЛ-1100:

  • первая цифра «1» — величина пускателя — 1
  • вторая цифра «1» - нереверсивный пускатель без теплового реле
  • третья цифра «0» - степень защиты IP00, исполнение без кнопок управления
  • четвертая цифра «0» - один вспомогательный замыкающий (нормально-открытый) контакт



Технические характеристики магнитного пускателя ПМЛ-1100

На корпусе пускателя приклеен стикер с его основными характеристиками:

  • номинальное напряжение силовой (главной) цепи — 220, 380 и 660 (В)

  • номинальный ток силовых (главных) контактов — 12, 12 и 8,9 (А)

  • климатическое исполнение — УЗ

Более подробно о всех категориях применения пускателей и контакторов я расскажу Вам в ближайшее время. Чтобы не пропустить новые выпуски статей, подписывайтесь на получение уведомлений о их выходе себе на почту.

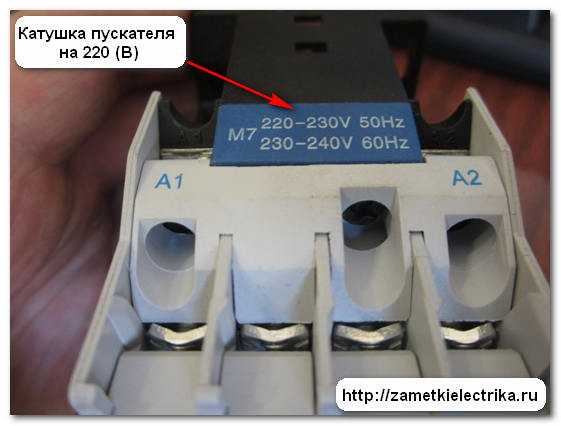

Напряжение катушки пускателя составляет ~220 (В). Это видно по бирке в верхней части пускателя.

Катушка является съемной (дальше мы поговорим как добраться до катушки), поэтому ее можно поменять на другой номинал, например, на 380 (В). В продаже они имеются. У себя на предприятии катушки для пускателей и контакторов мы мотаем самостоятельно по данным сгоревших катушек.

Рассматриваемый магнитный пускатель ПМЛ-1100 легко можно установить на стандартную DIN-рейку с размером 35 (мм) или монтажную панель с установочными размерами 34х48 (мм).

Раз уж мы заговорили об установке, то стоит указать габаритные размеры ПМЛ-1100:

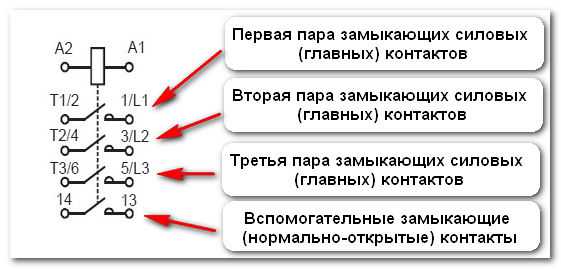

Схема пускателя ПМЛ-1100

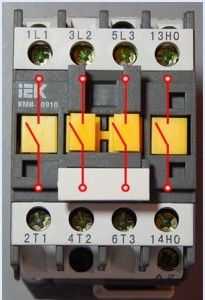

Схема магнитного пускателя ПМЛ-1100 изображена на картинке ниже.

  • А1 и А2 — это вывода катушки
  • L1 (1) — Т1 (2) - первая пара замыкающих силовых (главных) контактов
  • L2 (3) — Т2 (4) - вторая пара замыкающих силовых (главных) контактов

  • L3 (5) — Т3 (6) - третья пара замыкающих силовых (главных) контактов

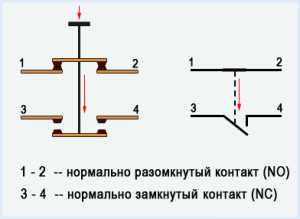

  • NO (13) — NO (14) — вспомогательные замыкающие (нормально-открытые) контакты

Кстати, у ПМЛ-1100 вывод катушки А2 сделан с двух сторон для удобства подключения.

Такое обозначение принято, согласно ГОСТ Р 50030.4.1-2002. Там же сказано, что питание к пускателю необходимо подводить к клеммам L1 (1), L2 (3), L3 (5), а нагрузку подключать на клеммы Т1 (2), Т2 (4), Т3 (6). Хотя особой разницы по конструкции я не вижу. Скорее всего это больше необходимо для безопасной эксплуатации, так же как с цветами фазных, нулевых и защитных проводников.

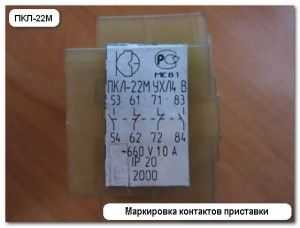

Если количества контактов в пускателе Вам не достаточно, то можно добавить специальную приставку, например, ПКЛ-22М на 4 контактные группы:

  • 53 — 54 — замыкающий контакт
  • 61 — 62 — размыкающий контакт
  • 71 — 72 - размыкающий контакт
  • 83 — 84 - замыкающий контакт

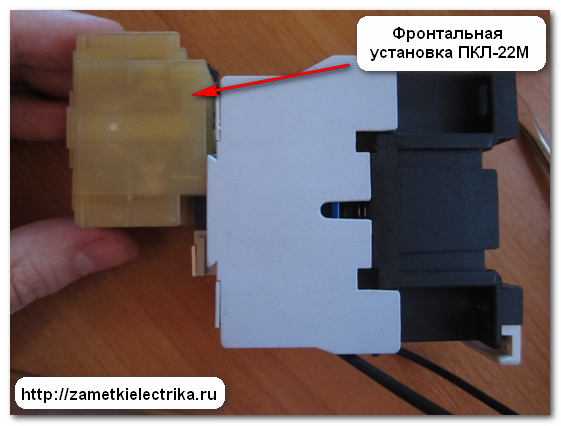

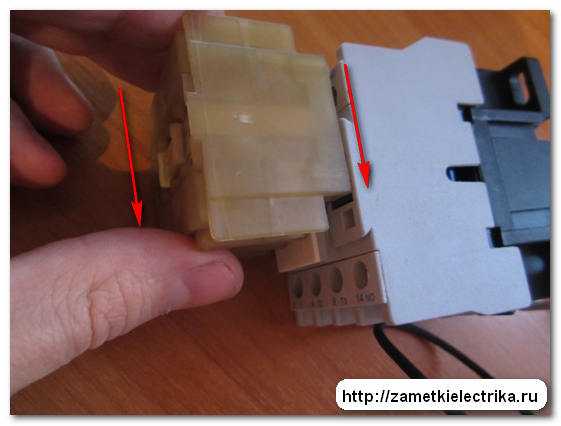

Эти приставки имеются в продаже. Они свободно одеваются на рассматриваемый магнитный пускатель ПМЛ-1100 методом фронтальной установки.

Попадаем в направляющие и защелкиваем.

Существуют контактные приставки с разными комбинациями групп и контактов.

Кстати, недавно в продаже для магнитных пускателей я увидел специальные пневматические приставки выдержки времени, типа ПВИ. На них функционал пускателя можно значительно расширить, к сожалению мне пока не пришлось ими воспользоваться.

Устройство пускателя. Как разобрать ПМЛ-1100

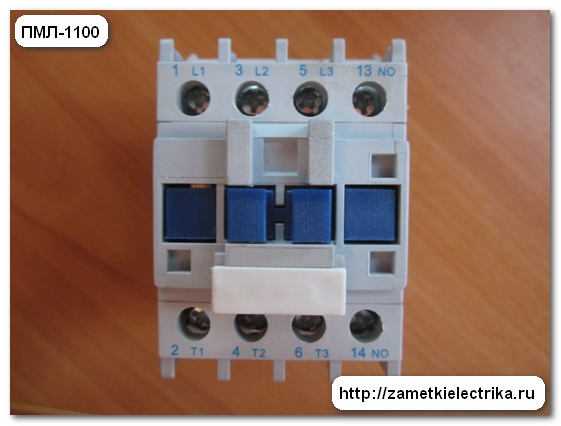

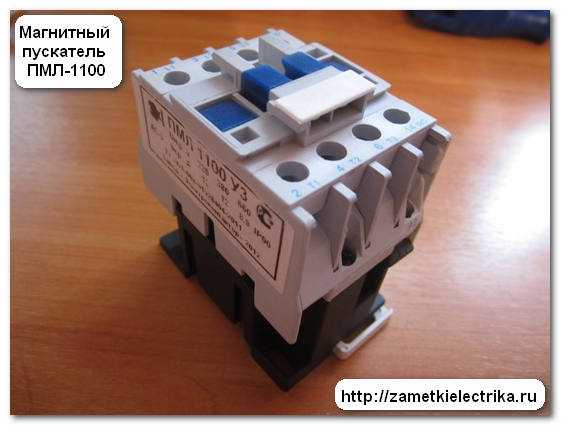

Вот внешний вид пускателя ПМЛ-1100.

Магнитный пускатель ПМЛ-1100 состоит из сдвоенного корпуса, катушки (обмотки), подвижной и неподвижной части стального сердечника (магнитопровода) и контактной системы мостикового типа, которая состоит из подвижных и неподвижных контактов.

Чтобы наглядно увидеть как устроен пускатель, нужно его разобрать, что я сейчас и сделаю.

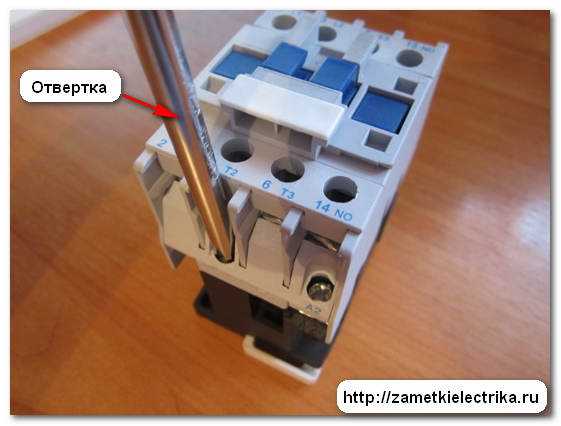

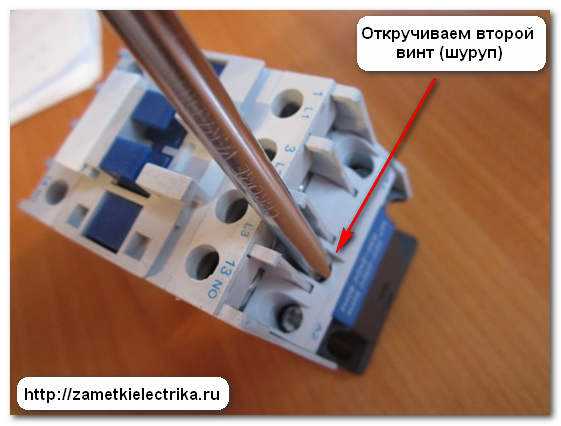

В первую очередь с помощью отвертки откручиваем два винта (шурупа) крепления верхней половины корпуса.

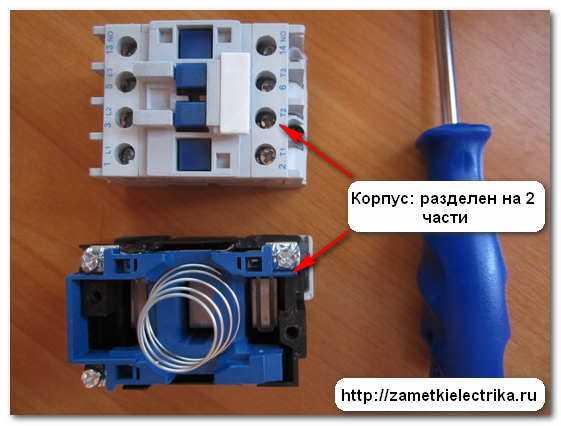

Вот что получилось.

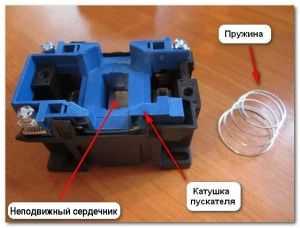

В одной половине корпуса установлена катушка с неподвижной частью сердечника (магнитопровода).

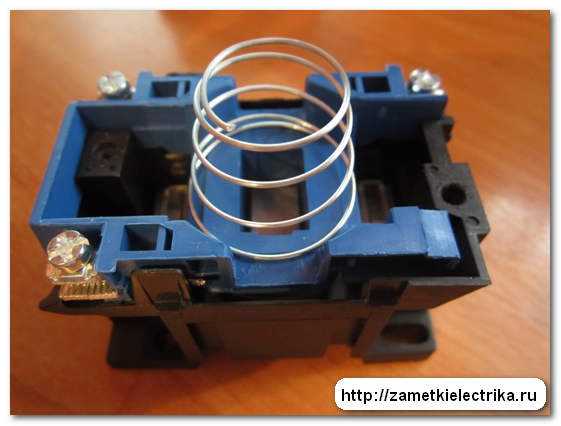

Возвратная пружина, ее еще называют противодействующей, расположена в центре катушки и возвращает контакты пускателя в исходное положение при отключении катушки пускателя от питающего переменного напряжения.

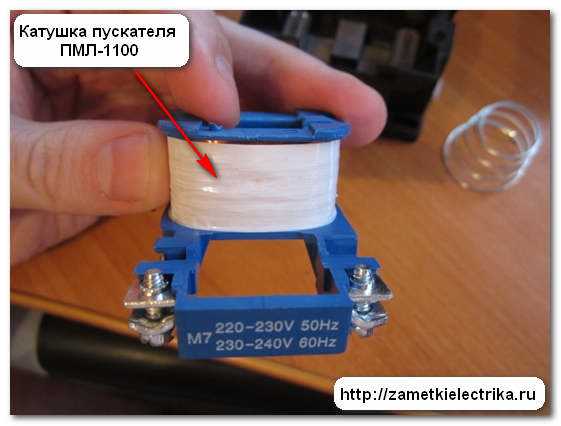

Снимаем катушку.

Затем снимаем неподвижный стальной сердечник (магнитопровод).

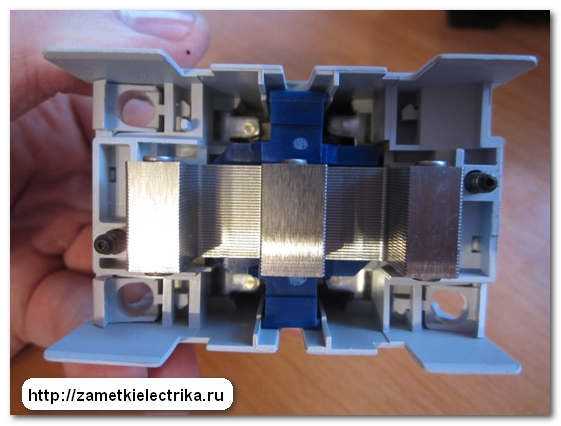

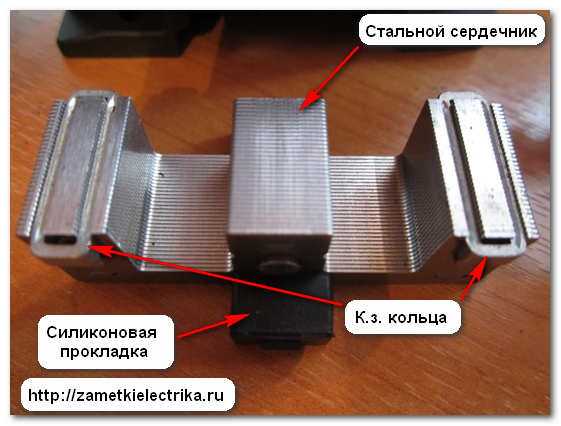

Сердечник (магнитопровод) набирается из листов электротехнической стали, изолированных друг от друга, для уменьшения вихревых токов в «железе». Это прекрасно видно на фотографии.

Место соединения подвижной и неподвижной части сердечников имеет шлифованную и гладкую поверхность. Там же установлены два короткозамкнутых кольца для уменьшения вибраций при включении пускателя. Если эта поверхность загрязнится каким-либо образом, то пускатель во включенном положении будет сильно гудеть. Обо всех неисправностях пускателей и контакторов я расскажу Вам в следующих своих статьях.

Также на неподвижном сердечнике можно увидеть силиконовую прокладку. Она нужна для уменьшения шума при срабатывании пускателя, что не может не радовать.

Одну половину корпуса пускателя мы разобрали. Теперь переходим ко второй.

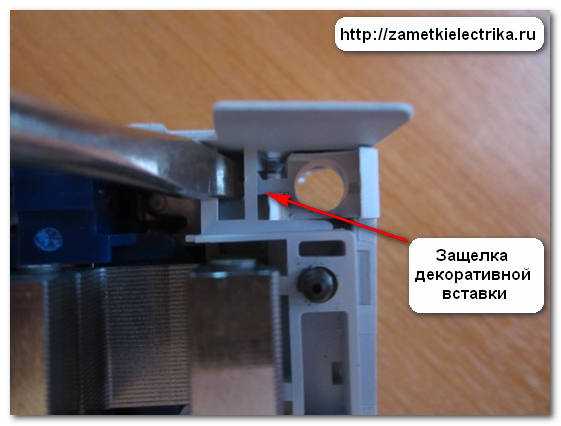

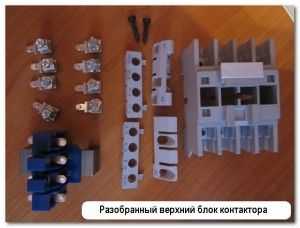

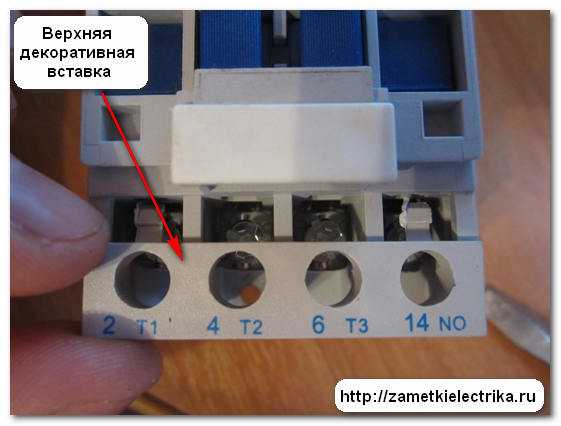

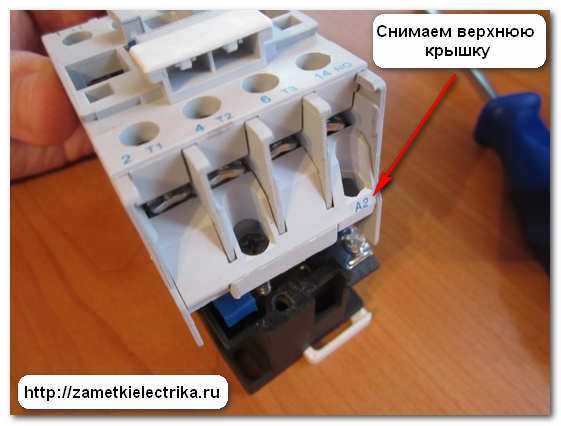

Чтобы добраться до контактной системы пускателя ПМЛ-1100, нам нужно снять нижние и верхние декоративные вставки. Смотрите последовательность на фотографиях ниже.

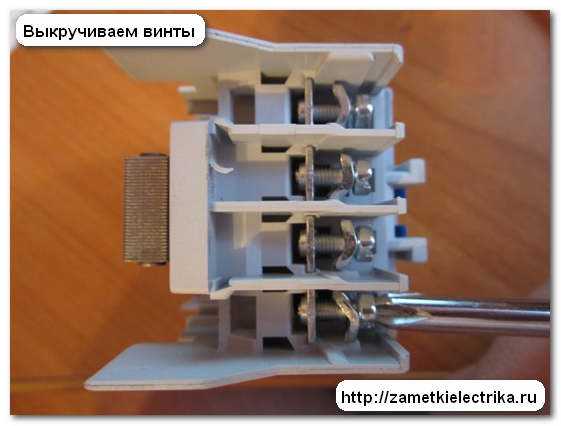

Затем нужно выкрутить практически «до отказа» все винты неподвижных контактов.

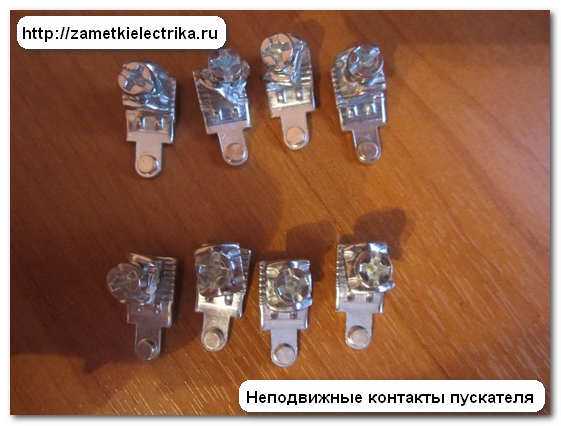

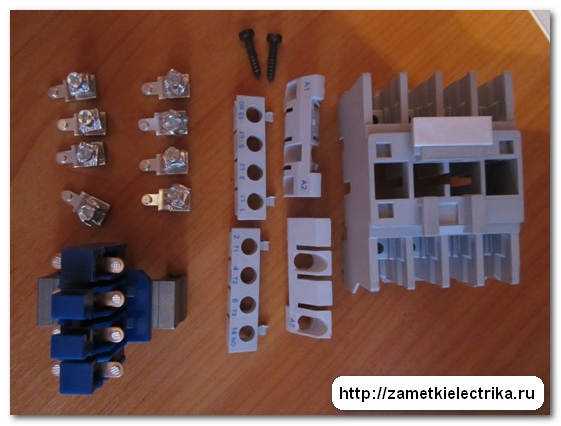

А теперь вытащим неподвижные контакты из направляющих пазов пускателя. Я это делаю с помощью отвертки.

Только после перечисленных выше операций можно вынимать подвижную часть стального сердечника (магнитопровода) и контактов. Вот что получилось.

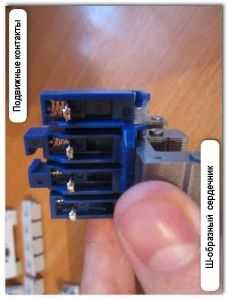

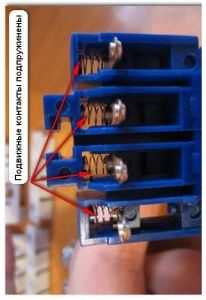

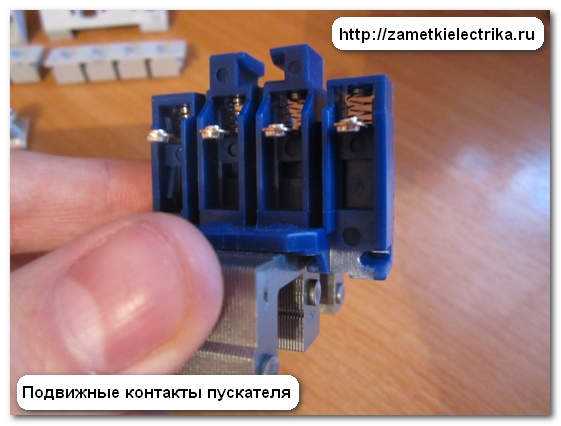

На фото видно, что каждый подвижный контакт подпружинен и расположен на диэлектрической траверсе (держателе).

Траверса с контактами жестко соединена с подвижным сердечником (магнитопроводом).

Вот в принципе и все. Теперь Вы знакомы с устройством магнитного пускателя ПМЛ-1100.

В качестве дополнения к статье представляю Вашему вниманию видеоролик процесса разборки магнитного пускателя ПМЛ-1100:



Принцип работы магнитного пускателя ПМЛ-1100

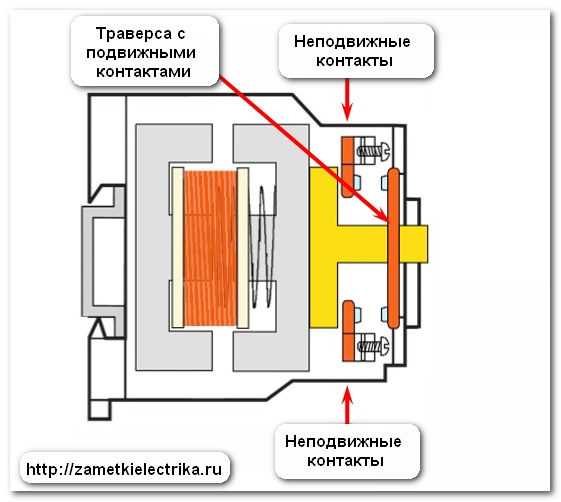

Зная устройство магнитного пускателя, рассмотрим принцип его работы, не вникая глубоко в теорию электромагнетизма. При подаче переменного напряжения 220 (В) на катушку пускателя по ней начинает протекать электрический ток, который создает магнитный поток.

Магнитный поток замыкается через подвижный сердечник, неподвижный сердечник и воздушный зазор между ними. В этот момент подвижный сердечник намагничивается и притягивается к неподвижному сердечнику, тем самым замыкая силовые (главные) и вспомогательные контакты.

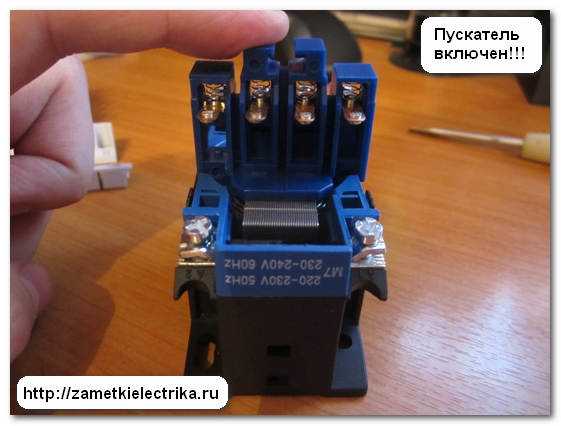

А вот наглядная имитация включенного магнитного пускателя ПМЛ-1100 без корпуса.

При снятии переменного напряжения 220 (В) с катушки пускателя, возвратная (противодействующая) пружина отталкивает подвижную часть сердечника в исходное состояние, тем самым размыкая силовые (главные) и вспомогательные контакты.

А вот наглядная имитация отключенного магнитного пускателя ПМЛ-1100 без корпуса.

Читайте продолжение статьи: схема подключения магнитного пускателя через кнопочный пост.

P.S. На этом я завершаю статью на тему назначения, устройства и принципа работы магнитного пускателя на примере ПМЛ-1100. Если у Вас имеются вопросы по материалу статьи, то с удовольствием отвечу на них.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Пускатель магнитный ПМЛ: устройство, характеристики и подключение

Для чего нужны эти коммутаторы и где они применяются?

Отечественная промышленность производит большое число различных контакторов и магнитных пускателей. В основном они объединяются в серии по тем или иным общим признакам. Одна из таких серий ПМЛ объединяет малогабаритные коммутирующие устройства. Они работают в диапазоне величин тока 9 – 95 А и предназначены для широкого использования в промышленности в сетях с напряжением до 400 В промышленной частоты. В основном их следует использовать для управления асинхронными двигателями (режимы, соответствующие категории АС-3), в электрических цепях с лампами накаливания и прочими осветительными системами, использующими балласты для управления лампами, для коммутации цепей с электронагревателями, а также для коммутации индуктивных нагрузок в режимах, соответствующих категории АС-1.

Контакторы, которые могут быть установлены на рейки 35 и 72 мм при помощи надёжно прикрепляемого к ним стального основания, соответствуют 3 – 5 габаритам. Эксплуатационная токовая нагрузка их зависит от высоты над уровнем моря и должна быть уменьшена на десять процентов при размещении выше 2 км. При гарантийном сроке три года контакторы способны проработать пятнадцать лет и дольше.

Как устроены и как действуют коммутаторы ПМЛ?

Контакторы, о которых идёт речь, состоят из корпуса, с расположенным внутри него трёх стержневым сердечником. На этом сердечнике установлена катушка управления. Корпус отлит из специального пластика и разделён на основание и головную части. Сердечник так же разделён на две части. Они размещены соответственно в основании и в головной частях корпуса. В головной части расположены контакты, которые выполнены в виде мостиков как прямоходовая подвижная система. Они подпружинены и жёстко крепятся к сердечнику, расположенному в головной части, при помощи траверсы. Размеры коммутаторов серии ПМЛ сравнительно невелики и поэтому эти коммутаторы являются малогабаритными.

Подвижная система свободно перемещается по направляющим, расположенным в головной части. Клеммы, предназначенные для присоединения входных и выходных цепей, установлены там же вместе со свободными контактами Нормально разомкнутое состояние контактора обеспечивается спиральной возвратной пружиной. Она установлена между частями корпуса и своим усилием фиксирует подвижную систему в верхнем положении с разомкнутыми контактами.

Управляющее напряжение необходимой величины, которое подаётся на клеммы управляющей катушки, приводит к намагничиванию Ш-образного сердечника. Возникающее при этом притяжение между частями магнитопровода вызывает их сближение и смыкание с преодолением силы возвратной спиральной пружины. Мостиковые силовые контакты замыкаются, а свободные контакты меняют своё положение.

Поскольку управляющее переменное напряжение промышленной частоты 50 Гц может вызвать эффект дребезга подвижной системы, последняя содержит замкнутые накоротко кольца. Они расположены по обе стороны от центрального стержня магнитопровода в специальных пазах, в которых и запрессованы. Токи, возникающие в этих кольцах, замедляют скорость изменения магнитного потока в сердечнике и уменьшают дребезг до приемлемого значения.

Контакторы разделены по габаритам на несколько групп. Это разделения так же применимо и к токам, к количеству групп свободных контактов. Группа с габаритами 1-3 до 32 А включительно снабжена одной группой таких контактов. Дополнительная серия контакторов ПЛМН с габаритом 3 до 40 А, габаритами 4 и 5 – две группы свободных контактов. Причём одна из них содержит замыкающий, а другая – размыкающий контакты. Конструктивно возможно дополнить контактор сбоку дополнительными свободными контактами внутри присоединяемого блока. Траверса, которая связана с контактами имеет специальный выступ, который связывается с дополнительным блоком с контактами.

Упомянутый выступ траверсы, а также токоведущие части с целью предотвращения доступа к ним закрыты общей декоративно изготовленной крышкой. Она безвозвратно снимается с контактора. Это необходимо при использовании дополнительного блока с контактами в случае присоединения его к головной части. В остальном серии ПМЛ и ПМЛН одинаковы по своим характеристикам. Они могут пространственно располагаться своими зажимами и вверх, и вниз при монтаже и при этом нормально функционировать в рабочем режиме Крепление их может быть выполнено как винтами к жёсткой панели, так и на din – рейке с отклонением от вертикали в пределах тридцати градусов в любую сторону.

 •        возможность коммутации больших мощностей и при этом требуется мало места для коммутаторов;

•        не требуется отсоединение проводов в ходе ремонта или профилактических работ что является существенным удобством для пользователей;

•        много значений управляющих напряжений с соответствующими им управляющими катушками;

•        возможность расширения функциональных возможностей путём присоединения дополнительных блоков;

•        наличие моделей с реверсивным исполнением;

•        специальный герметичный отдельный корпус теплового реле применяемого для защиты от перегрузки;

•        удобная упаковка, как для группы изделий, так и для единичного изделия.



Контакторы серии ПМЛ совместно с тепловыми реле серии PTЛ(2M) в защитном корпусе являются главными составляющими конструкции магнитных пускателей ПМЛ. Они изготавливаются в двух вариантах конструкции корпуса, которая определяется величинами номинального и максимального токов. Пластиковый корпус применяется для токов 9 и 32 А, корпус из стали применяется для токов 40 и 95 А.На лицевой стороне корпуса расположены две кнопки управления магнитным пускателем. Кнопка пуск расположена на головной части контактора и подключается к управляющей катушке и входным клеммами фаз свободными контактами контактора и реле. Кнопка «Стоп» связана с тепловым реле и расположена на лицевой стороне этого реле. На корпусе теплового реле расположены толкающие рычаги, воздействующие на кнопки. Эти рычаги вместе с крышкой защищены от попадания влаги в корпус из вне. Защита выполнена в виде уплотнителей из специальной резины, устойчивой к воздействию растворителей (бензина и масла).

Магнитные пускатели серии ПМЛ следует использовать при токе нагрузки, величина которого меньше значения, указанного в паспорте на 20 – 30 процентов. Причиной этого уменьшения является затруднённый отвод тепла от контактора из-за его внутреннего размещения.

Дополнительные блоки – контактные приставки ПКЛ

Чтобы получить расширенные возможности контакторов ПКЛ и магнитных пускателей ПМЛ, используемых в электрических цепях, при необходимости увеличения количества коммутируемых элементов в тех или иных системах используются дополнительные контактные блоки ПКЛ. Они выпускаются в виде пяти различных вариантов исполнения в первом и втором габаритах, которые отличаются количеством подпружиненных контактов в виде мостиков. Первому габариту соответствуют две таких группы контактов, а второму – четыре группы контактов.

Дополнительные блоки для управления своими контактами должны быть вставлены в направляющие расположенные в головной части пускателя ПМЛ. При этом выступающая траверса из контактора зацепляется с контактами блока. Провода подключаются к блокам клеммами с винтовыми зажимами. Блоки могут эксплуатироваться на переменном напряжении 660 В, а также на постоянном напряжении с максимальной величиной 400 В, обеспечивая при этом до 1600000 срабатываний.

Блоки выдержки времени ПВЛ

Ещё одной разновидностью дополнительного блока для контакторов и магнитных пускателей серии ПМЛ является блок установки времени срабатывания ПВЛ. Срабатывание контактора может происходить с задержкой, как по включению, так и по отключению его. Расположение и управление этим блоком такое же, как и для ПКЛ. Такое же и число срабатываний, и рабочие напряжения.

podvi.ru

Пускатель магнитный ПМЛ

Доброго времени суток, дорогие читатели. Как вы уже поняли, сегодня речь пойдет об электромагнитных пускателях ПМЛ. Как всегда, в России, все страшные буквы довольно легко расшифровываются: П – пускатель, М – магнитный, Л – наверное, производитель как-то расшифрует эту букву, но для «широкой массы» эта буква означает лишь серию. Существуют пускатели серий ПМЕ, ПМ12, ПМА, КМИ и ПМЛ, о которых и пойдет речь.

Магнитный пускатель ПМЛ. Применение

Данная серия пускателей применяется для нагрузки, работающей в режиме АС-1 (Неиндуктивные или слабоиндуктивные нагрузки, печи сопротивления) и АС-3 (Двигатели с короткозамкнутым ротором: пуск, отключение без предварительной остановки). В большинстве своем, эта серия применяется для запуска и остановки двигателей (как уже было выше написано, с короткозамнутым ротором или, по-другому, большинства асинхронных двигателей), для сборки реверсивных схем на электродвигатели и в различных шкафах управления и автоматизации.

Магнитный пускатель ПМЛ. Подключение

На сайте вы можете посмотреть статьи о подключении электромагнитных пускателях .Здесь мы остановимся на небольших нюансах. Пускатели сами по себе, всего лишь устройства, предназначенные для запуска или остановки подключенной к ним нагрузки. Но, для расширения функций, выполняемых пускателем, к нему можно добавлять различные устройства, как например: тепловое реле, ограничители перенапряжения, дополнительные пары контактов, как основных, так и вспомогательных.

Производитель предусмотрел для этого удобную установку и, даже, специальные боксы для различных целей. С тепловым реле все понятно, оно предназначено для защиты используемой нагрузки при превышении заданных значений тока. Для чего можно использовать дополнительные контакты? Как правило, их всего четыре, три для подключения трехфазной нагрузки и одна (вспомогательная) для замыкания схемы, чтобы удерживать якорь пускателя после того, как будет отпущена кнопка «Пуск». Дополнительные пары могут быть как нормально замкнутые (это означает, что когда пускатель находится в выключенном состоянии, эти контакты замкнуты и размыкаются, когда пускатель находится в рабочем режиме) и нормально разомкнутые (тут все наоборот, эти контакты замыкаются, когда пускатель находится в рабочем режиме). Это может потребоваться для блокировки (которую я называю «от дурака), во избежание случайного включения недопустимого режима, для сигнализации цепей автоматизации и оповещения (например, свечения лампочки, указывающей на рабочий режим, запуска дополнительных устройств, например, системы вентиляции или дополнительного освещения рабочего места, отключения, какого либо устройства или ряда устройств, да и много другого, до чего додумается ваша фантазия).

Виды электромагнитных пускателей

На самом деле их великое множество, но мы остановимся на серии ПМ…
ПМА – основное назначение: запуск, остановка, сборка реверсивных схем для запуска трехфазных асинхронных низковольтных электродвигателей переменного тока.

ПМЕ – данные пускатели предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и сборки схем реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц.
Наличие трехполюсных тепловых реле серий РТТ и РТЛ пускатели ПМЕ позволяют осуществить защиту управляемых электродвигателей от перегрузок длительной продолжительности и от перетоков, возникающих при обрыве одной из фаз.

ПМ-12 – данный тип предназначен для дистанционного включения и выключения, сборки схем реверсирования низковольтных асинхронных электродвигателей переменного тока и прочих потребителей электроэнергии.
КМИ – пускатели, производства компании IEK, работают в режимах АС-1, АС-3 (о которых было рассказано выше) и АС-4 (запуск прямым включением к питанию, достижение номинальных оборотов, рабочий режим, остановка и реверсирование асинхронных электродвигателей (для реверсирования подсоединяют два идентичных контактора, обеспечивают механическую взаимосвязь, не допускающую единовременного включения).

По сути, серии этих пускателей отличаются вариантом установки, степенью защиты IP, и изностойкостью.

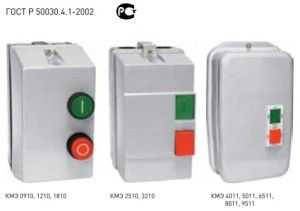

КМЭ – можно назвать отдельной серией. Это комплектное устройство, которое сразу поставляется в боксе, в зависимости от исполнения и назначения «подбирается» дальнейшая аббревиатура.

Магнитный пускатель ПМЛ. Цена

В зависимости от исполнения, количества пар контактов, типа используемой катушки цена колеблется от 4 до 32 долларов США. Это цена на сами пускатели. Следовательно всевозможные устройства, о которых шла речь в статье, увеличивают эту цифру.

jelektro.ru

Пускатель магнитный ПМЛ 2621 реверс закр с реле

Пускатели серии ПМЛ 2621 это комплектующее изделие, использующееся в схемах управления электроприводами и стационарном электрооборудовании, предназначенное для частых электродистанционных включений и отключений силовых эл. цепей в обычном режиме работы, а также для дистанционных пусков, остановок и реверсирования 3-фaзныx электроасинхронных двигателей, которые имеют короткозамкнутую электрообмотку ротора в сети переменного тока(~) при частоте(f) 50-60 Герц и рабочем напряжении(U) до 660V.

При модификации контакторов ПМЛ2621 с тепловыми реле, осуществляется защита управляемых электронных двигателей от перегрузки и от токов, которые появляются при обрыве одной из фаз, а также от не симметрии фаз. Защитный корпус на базовые токи от 10 до 32 А – пластиковый, на базовые токи от 40 до 95 А – металлический

Пускатель ПМЛ 2621 (закрытый, реверсивный контактор, с оболочкой, с тепловым реле, рассчитан на ток 25 ампер, напряжение катушек управления рассчитано на 24в, 36в, 40в, 48в, 110в, 127в, 220в, 230в, 240в, 380в, 400в, 415в, 500в, 660в).

КОНСТРУКЦИЯ КОНТАКТОРА ПМЛ 2621:

- якорь и сердечник;
- втягивающая катушка;
- траверса;
- якорь магнитной системы;
- мостики основных и доп. (блокировочных) электроконтактов с пружинами.

При подаче напряжения на электрокатушку якорь притягивается к катушке. При этом нормально открытые электрконтакты смыкаются, а нормально закрытые - размыкаются. Отключение магнитного контактора ПМЛ происходит при размыкании нормально открытых электроконтактов и смыкании нормально закрытых. Для этого возвратные пружины передвигают подвижные части пускателя в исходное положение.

Данная модель контактора может изготавливаться и в корпусе – со встроенным тепловым реле и сигнальной лампой. Встроенное тепловое реле в пускателе ПМЛ 2621 выполняет функцию защиты от перегрузки двигателя во время работы и от силы тока выше допустимой нормы.

Различается данный тип по следующим параметрам:

- количество блок-контактов, замыкающих и размыкающих;
- величина номинального тока.

С помощью переходных панелей в случае надобности легко заменить любые пускатели иных моделей на пускатели ПМЛ 2621.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТНОГО ПУСКАТЕЛЯ ПМЛ 2621:

Серия Величина Исполнение Базовый ток, А Реверс Напряжение главной цепи, В Род тока/частота цепи управления Базовое напряжение катушек управления, В
Степень защиты
ПМЛ2621  закрытый с реле   25  да  220 ~50 Гц 24v; 36v; 127v; 220v; 240v; 380v; 500v; 660v; IP00, IP20
 ~60 Гц 110v; 220v; 380v; 400v; IP40, IP54

Предлагаемые нашей компанией устройства отличаются длительным сроком службы и высоким качеством. Чтобы они работали максимально долго и не требовали замены, важно соблюдать условия эксплуатации:

- Температура не должна превышать 50 С или быть ниже -40 С.
- Максимальная высота над уровнем моря – 2 км.
- Относительная влажность при температуре +35 0С – до 100 %.
- Требования к окружающей среде при работе пускателей ПМЛ 2621: без большого количества пыли; не взрывоопасная; не содержит паров в разрушающей изоляцию концентрации; без агрессивных газов.

В компании «Алексма» вы можете купить магнитный пускатель ПМЛ 2621. Вы можете легко оформить заказ через форму онлайн-связи с оператором, по телефону или просто отправить заявку по факсу. Мы предлагаем высококачественную продукцию собственного выпуска и производства других проверенных временем компаний. Звоните нам!

alexma.ru

Магнитный пускатель принцип действия , устройство, определение

Ручные рубильники, которые использовались для коммутации трёхфазных электродвигателей на заре электротехники, отличаются низкой электробезопасностью и требуют прокладки силовых линий непосредственно к пульту управления.

Поэтому был изобретён магнитный пускатель, лишённый вышеописанных недостатков, позволяющий осуществлять включение нагрузки дистанционно, дающий возможность воплощать автоматическое управление работой мощного оборудования.

Часто в литературе и в каталогах применяют название «электромагнитный пускатель», или его сокращённый аналог: «эл. пускатель».

Предназначение устройства

Функцией магнитного пускателя является дистанционный запуск, поддержание работы, остановка (иногда принудительная) и реверс электродвигателей с короткозамкнутым ротором.

Существует некая двузначность в трактовке разницы между контактором и пускателем – очень часто в среде электриков эти два понятия являются идентичными и взаимозаменяемыми ввиду того, что выполняют одну и ту же функцию – коммутацию силовых цепей.

контактная группа пускателя

Не вдаваясь в технические подробности, стоит заметить, что контактор, коммутирующий постоянные или переменные токи с различным количеством фаз, является составной частью различного управляющего оборудования, тогда как магнитный пускатель – это законченное устройство, предназначенное для ручного и полуавтоматического управления трёхфазными электродвигателями.

Конструктивно магнитный пускатель состоит из контактора, кнопок управления, теплового реле, защитного пыле и влагозащищённого корпуса, систем индикации. Часто в комплектацию магнитного пускателя входит дополнительная контактная приставка.

Пускатели разделяются на различные величины по току

И пример обозначения ПМЛ каждой цифры :

Путаница в названиях

Несмотря на однозначное определение, данное в ГОСТ, на рынке и в каталогах можно встретить множество контакторов, обозначаемых производителями и менеджерами как магнитные пускатели.

контактор его же называют пускателем

Также в сети есть множество поисковых запросов типа «магнитные пускатели ПМЛ, ПМЕ, ПМА, ПМ12» и т. д., фактически являющиеся коммутационными аппаратами (контакторами), для работы которых требуется подключение как минимум кнопочного поста.

кнопки на пускатель

Например, ПМЛ 1100 не выглядит законченным устройством, но его серия, первые две буквы которой часто расшифровывают как «пускатель магнитный» означает, что данное коммутационное устройство можно использовать при компоновке эл. пускателя.

Исходя из этого, заказывая подобные устройства в сети интернет, следует внимательно изучать технические характеристики приобретаемого изделия, для уверенности в том, что в его комплектацию входит кнопочный пост управления, тепловое реле и корпус, чтобы не пришлось их приобретать дополнительно, получив в посылке один лишь контактор, являющийся главной составляющей электромагнитного пускателя.

Принцип действия и внутреннее устройство контактора

Благодаря знаниям из школьного курса физики на интуитивном уровне можно понять, как работает эл. пускатель, исходя из его названия.

Благодаря небольшому току, и зачастую неопасному для человека напряжению, в катушке создается магнитное поле, притягивающее сердечник с подвижными контактами, замыкающими силовую цепь, тем самым запуская двигатель.

Характерной отличительной чертой, отличающей контактор эл. пускателя от электромагнитного реле является то, что электрическая цепь разрывается одновременно в двух местах при помощи контактного мостика.

клеммы схематично магнитного пускателя

В реальности, изделия серий ПМЛ, ПМЕ состоят из двух блоков.

В нижней части, являющейся основанием, находится электромагнитная катушка с клеммами подключения, одетая на Ш-образный сердечник, и съёмная возвратная пружина.

Короткозамкнутые кольца на неподвижном сердечнике усиливают магнитный поток и предотвращают дребезг якоря. Силиконовая подкладка смягчает ударные воздействия на корпус пускателя.

В верхней части, именуемой также контактным блоком, имеются неподвижные контакты и подвижный магнитный якорь с жёстко прикреплёнными к нему подпружиненными контактными пластинами.

Принцип работы пускателя

Включение контактора осуществляется подачей с помощью кнопки «Пуск» напряжения на катушку, после чего происходит одновременное замыкание, как силовых контактных мостиков, так и дополнительного контакта, шунтирующего кнопку «Пуск» (подключаемого к ней параллельно).

Такое подключение с использованием дополнительного контакта, через который удерживающее напряжение подается на катушку, на сленге электриков называется «самоподхватом», позволяющим отпустить кнопку запуска.

Выключение контактора происходит при разрыве с помощью кнопки «Стоп» цепи управляющей катушки – магнитное поле исчезает и подвижный якорь возвращается в исходное состояние благодаря воздействию пружин.

Схема подключения и маркировка корпуса

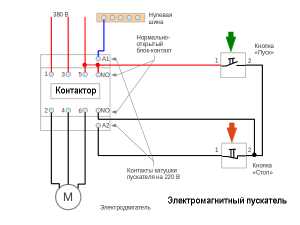

подключение контактора на 22о в

Ниже, для наглядности приведена схема подключения контактора с катушкой, рассчитанной для работы от напряжения 220В.

Если применяется катушка, рассчитанная на напряжение 380В, то нулевой провод в таком магнитном пускателе не требуется – в этом случае вывод А1 подключается вместо ноля на входе питания к одной из двух фаз, незадействованных для подключения дополнительного контакта.

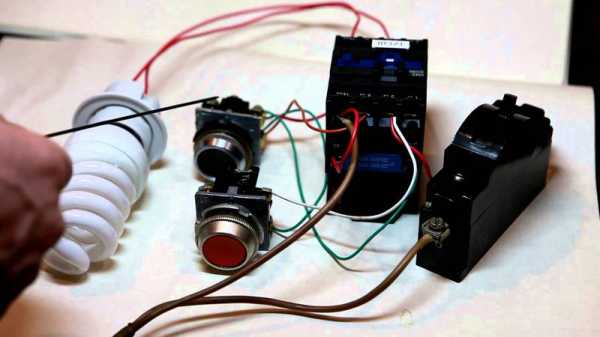

Наглядная схема подключения магнитного пускателя

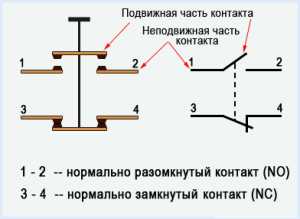

Данный дополнительный контактный мостик обозначают буквами «NO», что означает нормально открытый (разомкнутый) контакт. На корпусе контактора всегда указывается схема устройства и маркировка контактов.

Предназначение данных клемм становится понятным исходя из рисунка ниже:

Также на корпусе контактора указывают величину пускателя, рабочие напряжения, коммутируемые токи, иногда мощность подключаемой нагрузки. Кроме этого, должен указываться завод – изготовитель и соответствие нормативным документам, типа ГОСТ, ТУ.

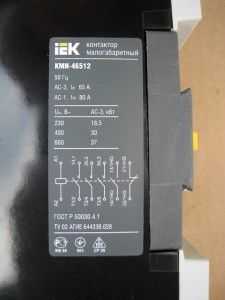

Обозначения характеристик на контакторе

Дополнительные устройства

Как уже говорилось выше, магнитный пускатель, помимо контактора, также комплектуется тепловым реле, включаемым последовательно в фазные цепи нагрузки.

Предназначением данного устройства является отключение контактора при длительных перегрузках, которое происходит при нагревании биметаллических пластин токами, превышающими допустимые параметры.

тепловые реле

При этом обеспечивается непродолжительное многократное превышение номинального тока при запуске, принудительной остановке или реверсе двигателя. Поскольку тепловые реле имеют регулировку времени отключения, данные устройства нельзя использовать для защиты от короткого замыкания.

Для подключения систем контроля и индикации, к контактору механическим способом присоединяют контактные приставки, размножающие контакты.

Для установки данной приставки на корпусе контактора, также как и на его подвижной части должны присутствовать крепления типа «ласточкин хвост«, в пазы которой вставляется данное дополнение.

Реверс электродвигателя

Для переключения направления вращения вала электрического двигателя с короткозамкнутым ротором необходимо изменить последовательность фаз. Поскольку при применении одного контактора невозможно осуществить подобное переключение (нереверсивный режим), то нужно использовать два контактора.

подключение двух магнитных пускателей для реверса двигателя

При этом обеспечивается возможность включения только одного контактора, исключающая срабатывание другого, что предотвращает междуфазное короткое замыкание.

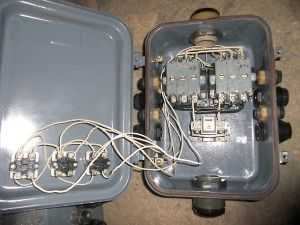

реверсивный пускатель с кнопками включения

Для данной блокировки у контакторов должны присутствовать нормально замкнутые дополнительные контакты, через которые подключаются катушки управления смежных коммутаторов.

Магнитные пускатели с катушками управления

При включении одного устройства данный контакт окажется разомкнутым, поэтому, чтобы задействовать реверсивный контактор, сначала нужно нажать кнопку «Стоп», для возвращения нормально замкнутого контактного мостика в исходное состояние.

Если такой тип контактов отсутствует в контакторе, то собрать реверсивный магнитный пускатель можно применяя контактную приставку.

infoelectrik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
