Пускатель нулевой величины – Величины магнитных пускателей, классификация пускателей по величине

alexxlab | 10.08.2020 | 0 | Вопросы и ответы

Содержание

Пускатели электромагнитные ПМЕ на ток 6,3А: ПМЕ 071, ПМЕ-072, ПМЕ-074, ПМЕ-084 и др. (нулевая величина)

Пускатели ПМЕ нулевой величины - ПМЕ-011, ПМЕ-041, ПМЕ-071  и их разновидности  – это коммутационные электрические аппараты, предназначенные для  пуска, защиты, остановки и управления направлением вращения вала электродвигателей мощностью 0,6-1,1кВт.

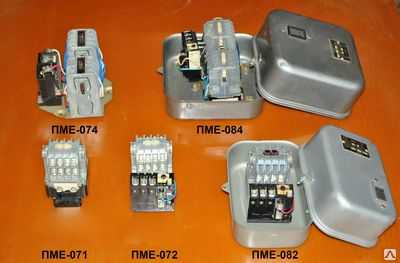

Рис. Различные типы электромагнитных пускателей ПМЕ нулевой величины

Номинальный ток контактов главной (силовой) цепи пускателей ПМЕ нулевой величины – 6,3А.; номинальное напряжение главной цепи –  380В; род тока цепи управления - переменный ток.

 ООО НПП «Атлас» предлагает к реализации (из наличия и под заказ) электромагнитные пускатели ПМЕ нулевой величины следующих типов:

1. Пускатель ПМЕ-011, ПМЕ-041, ПМЕ-071 -  нереверсивные (управляет электродвигателем при неизменном направлении вращения),   без теплового реле, открытые - IP00*, габаритные размеры (ДхШхВ): 65х55х100мм.;

 2. Пускатель ПМЕ-012, ПМЕ-042, ПМЕ-072 –  нереверсивные (управляет электродвигателем при неизменном направлении вращения), с тепловым реле (обеспечивают защиту электродвигателей от  перегрузок недопустимой продолжительности, от перегрева  и от токов, возникающих при обрыве одной из фаз), открытые - IP00*,габаритные размеры (ДхШхВ):120х55х100мм.;

 3. Пускатель ПМЕ – 081- нереверсивный  (управляет направлением вращения вала электродвигателей), без теплового реле, закрытый (в металлическом корпусе - обеспечивает пылевлагозащиту- IP40*), габаритные размеры (ДхШхВ): 180х120х120мм.;

4. Пускатель ПМЕ–082 – нереверсивный (управляет направлением вращения вала электродвигателей,  с тепловым реле (обеспечивает  защиту электродвигателя от перегрузок недопустимой продолжительности, от перегрева и  от токов, возникающих при обрыве одной из фаз), закрытый ( в металлическом корпусе - обеспечивает пылевлагозащиту - IP40*), габаритные размеры (ДхШхВ): 180х120х120мм.;

 5. Пускатель ПМЕ - 073 – реверсивный (управляет направлением вращения вала электродвигателей), без тепловым реле, открытый – IP00*;

габаритные размеры (ДхШхВ): 140х55х100мм.;

6.Пускатель ПМЕ - 074 – реверсивный (управляет направлением вращения вала электродвигателей), с тепловым реле (обеспечивает  защиту электродвигателей от  перегрузок недопустимой продолжительности, от перегрева и от токов, возникающих при обрыве одной из фаз), открытый - IP40*, габаритные размеры (ДхШхВ): 140х120х10мм.;

7. Пускатель ПМЕ - 084 – реверсивный (управляет направлением вращения вала электродвигателей), с тепловым реле (обеспечивает  защиту электродвигателей от  перегрузок недопустимой продолжительности, от перегрева и от токов, возникающих при обрыве одной из фаз), закрытый ( в металлическом корпусе - обеспечивает пылевлагозащиту - IP40*),

габаритные размеры (ДхШхВ): 190х175х120мм.

Возможна также поставка  других типов электромагнитных пускателей ПМЕ нулевой величины.

Пускатели комплектуются электротепловыми реле РТТ -141 и ТРН-10 на ток от 0,3 до 6,3А. Напряжение питания втягивающей катушки пускателей  – 24В, 36В, 110В,127В, 220В, 380В переменного тока.

Пускатели ПМЕ могут использоваться в условиях умеренного и холодного (УХЛ), умеренного (У) и тропического климата (Т) при напряжении до 380В переменного тока частотой 50ГЦ и температуре окружающей среды от минус 40°С до плюс 40°С.

--------------------------------------------------------

*IP – степень защиты электромагнитных пускателей согласно международному нормативу International Protect.  На магнитных пускателях указывается степень защиты с помощью букв IP и последующих двух цифр, например IP00 или IP54. Первая цифра дает представление о защите от прикосновения человеком к токоведущим частям пускателя  и о  защите от попадания в него посторонних предметов. Вторая цифра определяет степень защиты корпуса пускателя  от проникновения воды.



  • Степень защиты IР00 (открытые пускатели)- для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищенных от попадания воды, пыли и посторонних предметов; пылевлагозащита и влагозащита отсутствуют;
  • Степень защиты IP40 (закрытые пускатели) – защита от твердых тел d=>1mm, для установки внутри не отапливаемых помещений, в которых окружающая среда не содержит значительного количества пыли и исключено попадание воды на оболочку пускателя

Закажите на сайте прямо сейчас!

ooonppatlas.ru

Пускатели нулевой величины, 6.3А

  • Пускатель ПМЕ 072 110В с реле
  • наличие и цену уточняйте у оператора .
  • Пускатель ПМЕ 071 110В
  • наличие и цену товара уточняйте у оператора.
  • Пускатель ПМЕ 071 127В
  • наличие и цену товара уточняйте у оператора.
  • Пускатель ПМЕ 071 220В
  • наличие и цену товара уточняйте у оператора.
  • Пускатель ПМЕ 071 380В
  • наличие и цену товара уточняйте у оператора.

etnis22.ru

Магнитный пускатель

Магнитный пускатель — это коммутационный аппарат, предназначенный для частого включения — выключения мощной нагрузки постоянного и переменного тока.

Наиболее распространенное применение магнитных пускателей — управление асинхронными двигателями, при помощи пускателя осуществляется пуск, останов и реверс (изменение направления вращения) двигателей, а также при наличии теплового реле — защита от токовой перегрузки. Но помимо этого пускатели нашли широкое применение и в схемах дистанционного управления освещением, управлении электронагревательными приборами, насосами, компрессорами и т.д.

Магнитные пускатели классифицируются по:

степени защиты

  • открытого исполнения ( степень защиты IP00) — предназначены для установки в закрытых шкафах, а также других местах, защищенных от пыли, влаги, посторонних предметов.
  • защищенного исполнения (степень защиты IP40) — предназначены для установки внутри неотапливаемых помещений, в которых окружающая среда не содержит значительного количества пыли и исключено попадание влаги.
  • пылевлагозащищенного исполнения ( степень защиты IP54) — используются в условиях повышенного содержания пыли и влаги, например при наружней установке.

номинальному току нагрузки на силовые контакты

Номинальный ток нагрузки или величина пускателя — один из наиболее важных параметров магнитного пускателя. Он показывает максимально допустимый ток, который может протекать через контакты главной цепи пускателя. В основном используются пускатели первой величины (10А), второй величины (25А), третьей величины (40А), четвертой величины (63А). При указании этих величин считается, что напряжение составляет 380 В и пускатель работает в режиме AC-3. В зависимости от напряжения на контактах главной цепи и категории применения -AC-1,AC-3 или AC-4 допустимый ток будет отличаться.

категории применения

Для большинства пускателей используются три категории — AC-1, AC-3 и AC-4.

  • AC-1 — активная нагрузка или слабоиндуктивная, печи сопротивления.
  • AC-3 — асинхронные двигатели с короткозамкнутым ротором; пуск, отключение без предварительной остановки.
  • AC-4 — асинхронные двигатели с короткозамкнутым ротором: пуск, торможение противотоком, повторно-кратковременные включения.

напряжению управляющей катушки

Наибольшее применение получили катушки на 220 и 380 В, хотя могут быть и на 24, 36, 42, 110 Вольт.

напряжению силовой цепи

Кроме того различают реверсивные и нереверсивные магнитные пускатели. Реверсивные пускатели представляют из себя два обычных пускателя с общими техническими характеристиками, объединенных общим основанием. Чтобы исключить возможность одновременного срабатывания двух пускателей, выполняется электрическая и механическая блокировка.

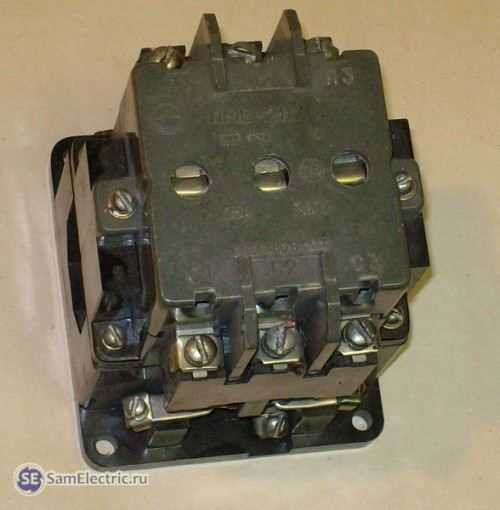

Конструктивно магнитный пускатель состоит из сдвоенного корпуса, верхней части, в которой находится подвижная часть магнитопровода (якорь) с прикрепленной траверсой с подпружиненными подвижными контактами и неподвижные контакты и нижней части, в которой находятся катушка управления, возвратная пружина и неподвижная часть магнитопровода (сердечник) с короткозамкнутыми витками, необходимыми для уменьшения вибраций.

Подвижная и неподвижная часть магнитопровода должны иметь гладкую, шлифованную поверхность без каких-либо загрязнений, иначе при работе пускатель будет издавать сильный гул.

При подаче напряжения в катушке управления возникает электромагнитное поле, под воздействием которого якорь притягивается к сердечнику, замыкаются главные и вспомогательные контакты. При снятии напряжения катушка обесточивается, якорь под действием возвратной пружины возвращается в исходное положение, контакты размыкаются и цепь обесточивается.

Основная характеристика, на которую надо ориентироваться — это величина пускателя, которая подбирается в зависимости от тока нагрузки. Здесь надо учитывать, что ток, на который рассчитаны силовые контакты пускателя должен быть больше максимального тока нагрузки. Помимо величины пускателя подбираем рабочее напряжение катушки — оно должно быть таким же, как у цепей управления, степень защиты, наличие вспомогательных замыкающих или размыкающих контактов, наличие теплового реле, класс износостойкости.

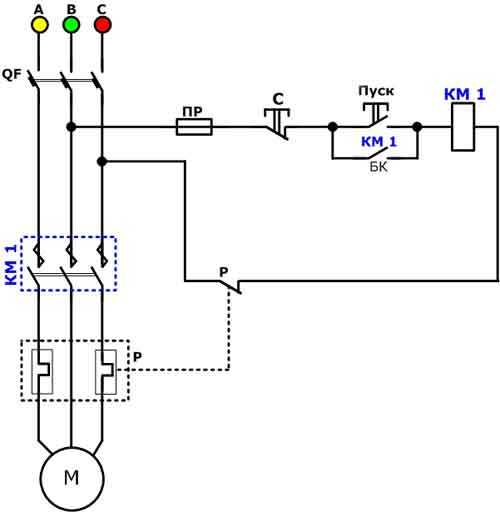

Схема подключения нереверсивного пускателя

QF — автоматический выключатель

KM1 — магнитный пускатель

P — тепловое реле

M — двигатель

ПР — предохранитель

С-Стоп, Пуск — кнопки управления

При включении автомата QF и нажатии кнопки Пуск, питание с фазы B поступает на катушку управления пускателя. На другой вывод катушки питание приходит с фазы C через нормально замкнутый вспомогательный контакт теплового реле.

После того как нажали кнопку Пуск, замыкаются разомкнутые силовые контакты пускателя и питание через замкнутые силовые контакты теплового реле подается на электродвигатель. В случае перегрузки электродвигателя тепловое реле сработает и своим вспомогательным контактом разорвет цепь питания катушки пускателя.

Для того, чтобы при работе не нужно было все время удержать кнопку Пуск, ее шунтируют нормально разомкнутым контактом БК. При срабатывании пускателя контакт замыкается и ток на катушку потечет уже через него. Это так называемая схема самоподхвата.

Отключается двигатель нажатием кнопки Стоп — нормально замкнутый контакт Стоп размыкается и питание на катушку пускателя прекращается. При этом сердечник пускателя возвращается в исходное положение, силовые контакты размыкаются и двигатель обесточивается.

Тепловое реле в схеме применяется для защиты электродвигателя от токовых перегрузок ( например в случае заклинивания ротора), а также в случае обрыва одной из фаз. При срабатывнии теплового реле разомкнется нормально замкнутый контакт Р и цепь обесточится.

Схема подключения реверсивного пускателя

Принцип реверсивной схемы подключения аналогичен нереверсивной, кроме того что добавились еще один пускатель КМ2 и кнопка Пуск2.

Рассмотрим подробнее эту схему.

При включении автомата QF и нажатии кнопки Пуск1 напряжение подается на катушку КМ1, силовые контакты пускателя КМ1 замыкаются, двигатель включается. Также как и в случае нереверсивной схемы кнопка Пуск шунтируется нормально разомкнутым блок контактом КМ1. Блокировка пускателя КМ2 осущестляется нормально замкнутым контактом КМ1. При срабатывании пускателя КМ1 он размыкается.

Для реверса электродвигатель сначала отключается нажатием кнопки Стоп, которая размыкается и питание на катушку пускателя прекращается.

Для запуска двигателя в обратном направлении нажимаем кнопку Пуск2, напряжение подается на катушку КМ2, силовые контакты пускателя КМ2 замыкаются, двигатель включается. Шунтирование кнопки Пуск2 осуществляется блок контактом КМ2, а блокировка пускателя КМ1 — размыканием нормально замкнутого контакта КМ2.

Кроме электрической блокировки часто применяют также механическую блокировку, которая не дает срабатывать одному из контакторов, пока включен другой.

Узел механической блокировки

Схема подключения магнитного пускателя на 220 В аналогична схеме на 380 В.

electric-blogger.ru

Соответствия величин пускателей и мощности двигателей

Соответствия величин пускателей и мощности двигателей

ВЕЛИЧИНА ПУСКАТЕЛЯ

Для электромагнитных пускателей переменного тока серий ПМЕ, ПМА, ПА, ПАЕ, ПМЛ и некоторых других, применяется условный (нестандартизированный) термин «величина пускателя», который характеризует номинальный ток контактов главной (силовой) цепи пускателя. Для пускателей было принято 8 величин (от нулевой до седьмой). Соответствие величины пускателя и величины тока главной цепи Номинальный ток главной цепи составляет: § для пускателя нулевой величины - 3 A, 4 A[1]; § для пускателя первой величины - 10 A; § для пускателя второй величины - 25 A; § для пускателя третьей величины - 40 A; § для пускателя четвертой величины - 63 A, 80 A[1]; § для пускателя пятой величины - 125 A; § для пускателя шестой величины - 160 A; § для пускателя седьмой величины - 250 A.

Маркировка

• В маркировке пускателя величину означает первая цифра, следующая за буквами (серией).

§ ПМЕ-011 - пускатель серии ПМЕ, нулевой величины;

§ ПМ12010 - к этой серии не применяется термин "величина пускателя", в данном случае ПМ12 - серия, 010 - условное обозначение номинального тока (10 А).



Соответствия величин пускателей и мощности двигателей



ПМЕ (СССР)

Величина пускателя Тип пускателя Исполнение по степени защиты Номинальный ток, А, при Uном=380 В Предельная мощность электродвигателя, кВт, при напряжении, В
ПМЕ-011 открытое 0,6 1,1 0,6
I ПМЕ-111 открытое 2,2
II ПМЕ-211 открытое 5,5
III ПМЕ-311 открытое

ПМЕ-200, ПМА-3000 (Кашин, РФ)

Величина пускателя Тип пускателя Исполнение по степени защиты Мощность управляемых электродвигателей, кВт Номинальный ток, А для категории применения AC-3[2]
до 380 В до 660 В
II ПМЕ-200 IP00 не более 11
IP30
III ПМА-3000 IP00 не более 18,5
IP40

ПМЛ (Александрия, Украина)

Величина пускателя Тип пускателя Исполнение по степени защиты Номинальный ток, А Мощность двигателя для категории AC-3, кВт
220 В 380 В 500 В
I ПМЛ-1100 IP00 2,2 4,0 5,5
II ПМЛ-2100 IP00 5,5 11,0 15,0
III ПМЛ-3100 IP00 11,0 18,5 25,0
IV ПМЛ-4100 IP00 18,5 30,0 40,0
ПМЛ-4160ДМ IP20 22,0 40,0 55,0
V ПМЛ-5100 IP00 55,0
VI ПМЛ-6110 IP00 75,0
VII ПМЛ-7100 IP00 132,0





§ [1] - в зависимости от серии пускателя.

§ [2] - AC-3 - категория применения (прямой пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся двигателей).




Дата добавления: 2015-07-14; просмотров: 202 | Нарушение авторских прав



mybiblioteka.su - 2015-2019 год. (0.007 сек.)

mybiblioteka.su

Магнитные пускатели назначение устройство принцип действия

Для чего используются магнитные пускатели?

Магнитный пускатель предназначен для дистанционного пуска, остановки и защиты электроустановок, электродвигателей. Он, как правило, состоит из конструктивно-объединенных теплового реле и контактора. Тем не менее в промышленности они выпускается и без теплового реле. Предназначены для работы в трёхфазной сети.

Схема устройства магнитного пускателя.

Пускатели 0-2 величины можно использовать и в бытовой (однофазной) сети для пуска электродвигателей небольшой мощности. По конструктивным особенностям они могут быть 3- и 4-полюсные, т.е. 3 или 4 главных контакта. Как правило, четвёртый контакт выполняет роль нормально открытого блок-контакта, с его помощью происходит блокировка цепи управлении.

Конструкция, а именно электромагнит и контактная группа, выполнена следующим образом. Электромагнит состоит из Ш-образного магнитопровода-сердечника, состоящего из двух частей-половинок, одна из которых жёстко установлена в корпусе пускателя, и также жёстко установленных и изолированных друг от друга и от корпуса главных, верхних и нижних контактов.

К верхней группе подходит питаюший трёхфазный кабель, идущий от рубильника или распределительного шкафа.

К нижним контактам подключается нагрузка (электродвигатель) обязательно через тепловое защитное реле. Здесь же на нижней части устанавливается катушка. Магнитные пускатели могут отличаться напряжением питания катушки 220-380 В. Разницы особой нет, но в плане дополнительной защиты катушки на 380 В лучше.

Реверсивная схема управления магнитным пускателем.

Вторая половинка магнитопровода подвижная и имеет контакты-перемычки, которыми перемыкаются нижние контакты. Они сконструированы подвижно, мягко, на пружинах для подрегулировки нажима на основные контакты.

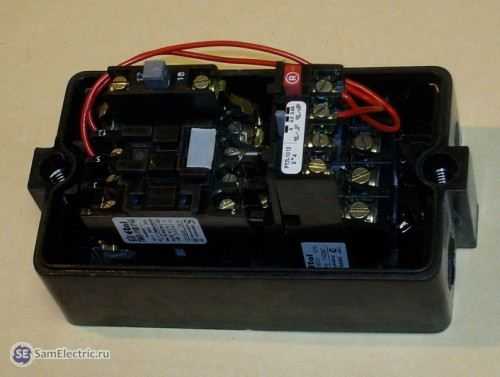

В конструкции пускателей устанавливаются дополнительные (небольшие) блок-контакты, нормально открытые и нормально закрытые, которые синхронно работают с подвижной частью пускателя и необходимы для работы в цепи управления. Как правило, их может быть одна или две пары.

Магнитные пускатели выпускаются от 0-6 величины, для нагрузок от 5-140 А для нагрузки свыше 140 А используются контакторы.

Магнитные пускатели выпускаются разных моделей и модификаций, но принцип работы у всех одинаков. В советское время выпускались серии ПМА, ПМЕ, МПА, зарекомендовавшие себя положительно со всех сторон. Делались они из качественных материалов и по сей день прекрасно работают.

Схема подключения магнитного пускателя через кнопочный пост.

Если пускатель правильно подобран по нагрузке и время от времени ревизируется, то они прослужат еще долго. Как правило, на ревизию времени уходит немного. Необходимым элементом работы пускателя является кнопка ПУСК-СТОП, которая может устанавливаться в любом удобном месте исходя из специфики и технологии объекта назначения.

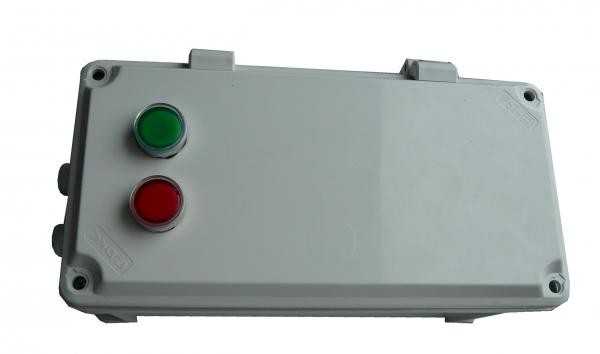

У обычного пускателя существуют две кнопки: ПУСК (зеленая или черная), СТОП (красная).

Также важным элементом пускателя является тепловое защитное реле, подбираемое точно под нужную нагрузку. Реле бывают двухфазные, ручного взвода после выключения и трёхфазные, самовозводящиеся. В процессе эксплуатации довольно часто обрывается одна из фаз трехфазного питающего напряжения, например из-за перегорания предохранителя.

К двигателю при этом подводятся только две фазы и ток в статоре резко возрастает, что приводит к выходу его из строя из-за нагрева обмотки до высокой температуры.

Тепловые реле пускателя от этих токов должны срабатывать и отключать двигатель.

Устройство и принцип действия магнитного пускателя

Если рассматривать магнитный пускатель с чисто конструктивных позиций, то это прибор, в состав которого входят два вида контактов: стационарные и подвижные. При замыкании контактов производится запуск электродвигателя, при размыкании его остановка. Но должна быть определенная сила, которая бы толкала контакты друг к другу, тем более между ними установлены пружины, которые не дают контактам прижаться друг к другу. Такая сила есть, это сила магнитного поля. Итак, давайте подробнее рассмотрим, что собой представляет магнитный пускатель (устройство и принцип действия).

Устройство магнитного пускателя

Частично об устройстве этого прибора было сказано выше. Осталась лишь электромагнитная его часть. Правда, необходимо отметить, что сам прибор разделен на две части: подвижная и стационарная. Так вот в качестве подвижной части используется якорь, который перемещается корпусе пускателя по специальным полозьям. Если руками надавить на якорь, то он должен войти внутрь корпуса, при этом сомкнув контакты. Отпустив якорь, пружины разомкнут контакты и приведут сам якорь в первоначальное положение. Именно так производится проверка данного прибора.

Когда магнитный пускатель подключается к электрической цепи (схеме), то в нем появляется электродвижущая сила за счет появления внутри магнитного поля. Как это поле образуется, и за счет чего?

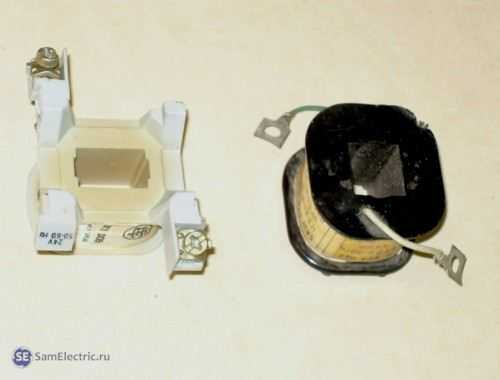

Внутри корпуса пускателя установлена катушка с намотанной на нее медной проволокой. Эта катушка подключена к питающей линии электрического тока. Именно в ней и образуется магнитное поле. Чтобы улучшить прохождение магнитного потока, в пускатель установлен магнитопровод, изготовленный из стали. Этот элемент состоит из двух частей: одна подвижная и является частью якоря, другая стационарная (она закреплена к нижней части пускателя). Устройство не самое простое, но и не очень сложное.

Как работает магнитный пускатель

Принцип работы магнитного пускателя достаточно прост. Если через катушку ток не проходит, то магнитного поля в ней нет. А, значит, пружины своею силой отталкивают подвижные контакты. Как только напряжение подается на катушку, внутри нее создаются магнитные потоки, притягивающие якорь к неподвижной части магнитопровода. При этом пружины сжимаются, а контакты соединяются. Кстати, два соединенные между собой части магнитопровода обладают минимальным магнитным сопротивлением.

Правда, это сопротивление может и возрасти, потому что в процессе эксплуатации детали магнитного пускателя изнашиваются и покрываются коррозийной пленкой. Особенно это относится к пружинам и магнитопроводу. Необходимо добавить, что существуют определенные требования к якорю конструкции. У него должны быть две лимитированные позиции:

  • Нижняя, когда якорь прижимает контакты друг к другу, в данном случае прижим должен быть плотным без минимальных зазоров. Если прижим будет неплотным, то это становится причиной подгорания контактов, а далее и подгоранию проводов соединения.
  • Верхнее, когда пружины восстанавливают свое первоначальное положение, то есть, это максимальный развод контактов друг от друга.

Что касается самих контактов, то они предназначены для долгосрочной эксплуатации. Поэтому изготавливают их из меди и покрывают сплавом, в состав которого входит серебро. Обязательно учитывается определенный запас прочности. К тому же большое значение уделяется форме элементов, она должна обеспечит максимальный контакт плоскостей.

Обычно в трехфазных сетях используются пускатели, в состав которых входят несколько разновидностей контактов: силовые (их три) и управляющие (дополнительные – их может быть несколько штук). Назначение последних – замыкать или размыкать сеть. При этом форма контакта – точка при сжатом положении. Поэтому у таких элементов неподвижная часть изготавливается в виде плоскости, а подвижная в виде сферы. Силовые считаются самыми ответственными, поэтому их плоскость контакта не точка, а линия. Поэтому их подвижная часть изготавливается или в форме призмы, или в форме цилиндра, а неподвижная или в форме цилиндра, или в форме плоскости.

Есть сегодня мнение, что в современных магнитных пускателях установлены особенные контакты, которые имеют продолжительный срок службы. То есть, можно реже их проверять и чистить. Не стоит верить слухам, обслуживание прибора должно строго проводится по ППР. Даже самые навороченные контакты подгорают. Конечно, существует для этого несколько причин:

  • условия, в которых прибор эксплуатируется;
  • нагрузка;
  • частота коммутаций.

Все эти причины по-разному влияют на пускатель, многое зависит от марки. Но в любом случае контакты необходимо чистить спиртом. Если нагар имеет большой слой, то можно воспользоваться инструментом, который обычно электрики делают своими руками. Это пластина из прочного металла, обычно из ножовочного. Такая пластина называется воронило.

Виды магнитных пускателей

Приборы, которые изготавливаются по российским стандартам, имеют семь групп, разделенных нагрузками. Нулевая группа – это пускатели, которые могут выдержать нагрузку в 6,3 ампера, седьмая группа – 160 ампер. У зарубежных аналогов другие критерии классификации.

Есть разделение по исполнению.

  • Открытые. Их обычно устанавливают в закрытых шкафах или щитах, в которые не проникает пыль.
  • Закрытые. Их можно устанавливать в помещениях, куда не попадает пыль.
  • Пылебрызгонепроницаемые. Их можно устанавливать везде, и даже на улице. Главное требование – установка навеса, чтобы не попадали солнечные лучи и дождь.

И, конечно, существует классификация по типу электрического подключения: однофазный пускатель и трехфазный. Отличие между ними – схема магнитного пускателя в плане его подключения к потребителю.

А вот теперь о такой позиции, как обозначение магнитного пускателя. Не будем разбираться здесь ос всеми марками, давайте рассмотрим обозначение одной из них, а конкретнее ПМЛ. Итак, в маркировке прибора зашифрованы все его технические характеристики. Они обозначены на корпусе и имеют вот такое обозначение:

Что обозначает каждый знак «Х»? Понятно, что ПМЛ – это серия прибора.

  1. Номинальный ток, который обозначается как диапазон: 1-10; 2-25 и так далее.
  2. Исполнение и наличие теплового реле. Здесь семь степеней. К примеру, позиция номер 6 – это пускатель реверсивного действия с механической и электрической блокировкой, в котором тепловое реле установлено.
  3. Степень защиты и наличие кнопок управления. Здесь 6 позиций. К примеру, вторая – это прибор с защитой IP54, в котором установлены и кнопка «Пуск», и кнопка «Стоп».
  4. Разновидность и количество дополнительных контактов. О чем мы уже писали выше.
  5. Сейсмостойкость. Это обозначение в маркировке может и отсутствовать.
  6. Возможность установки на стандартные монтажные рейки.
  7. Климатическое исполнение.
  8. Разновидность размещения.
  9. Коммутационная износостойкость.

Что касается установки магнитных пускателей в схему, то здесь достаточно большое количество вариантов. Это и самое простое управление электродвигателями, это и с удержанием кнопки контактов, это и реверс. У каждой схемы свои особенности, которые при подключении должен знать каждый электрик.

Реверсивная и нереверсивная схема подключения пускателя

  • Асинхронный двигатель – принцип работы и устройство

  • Трехфазный генератор – принцип работы и его устройство

    В названии этого электротехнического устройства для электроустановок 0,4 кВ заложено сразу два принципиальных действия:

    1. срабатывание в качестве электромагнита от прохождения электрического тока по обмотке катушки;

    2. запуск в работу электродвигателя силовыми контактами.

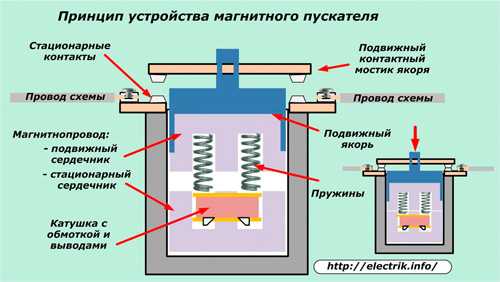

    Конструктивно любой магнитный пускатель состоит из стационарно закрепленной части и подвижного якоря, перемещающегося по полозьям. Он выделен на картинке синим цветом.

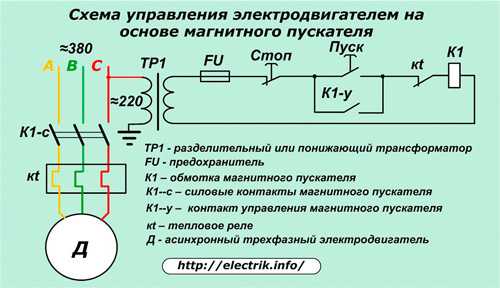

    Как работает электромагнитная система

    Очень упрощенно пускатель можно представить как одну кнопку, на корпусе которой расположены клеммы с подключенными силовыми цепями и стационарными контактами. На подвижной части смонтирован контактный мостик. Его назначение:

    1. обеспечение двойного разрыва силовой цепи для отключения питания электродвигателя;

    2. надежное электрическое соединение приходящего и отходящего проводов при включении схемы в работу.

    При ручном надавливании на якорь хорошо ощущается усилие сжатия встроенных пружин, которое необходимо преодолеть магнитным силам. При отпускании якоря эти пружины отбрасывают контакты в отключенное положение.

    Такой способ ручного управления пускателем при работе схемы не используется, его применяют при проверках. В процессе эксплуатации пускатели управляются только дистанционно за счет действия электромагнитных полей.

    С этой целью внутри корпуса размещена обмотка катушки с намотанными на нее витками. Она подключается к источнику напряжения. При пропускании тока через витки вокруг катушки создается магнитный поток. Для улучшения его прохождения создан шихтованный стальной магнитопровод, разрезанный на две части:

    стационарно закрепленную в корпусе устройства нижнюю половину;

    подвижную, входящую в состав якоря.

    В обесточенном состоянии обмотки магнитного поля вокруг катушки нет, якорь отбрасывается энергией пружин от стационарной части вверх. Под действием магнитных сил, возникающих после прохождения электрического тока по обмотке, якорь двигается вниз.

    Притянутая к неподвижной части магнитопровода его подвижная половинка создает в комплексе единую конструкцию, обладающую минимальным магнитным сопротивлением. На его величину при эксплуатации влияют:

    нарушения наладочных регулировок;

    коррозия стальных частей магнитопровода и его крепления;

    техническое состояние пружин, их усталость;

    дефекты короткозамкнутого витка магнитопровода.

    Перемещение якоря внутри корпуса лимитируется двумя пограничными значениями. В нижнем притянутом положении должен быть создан надежный ужим контактной системы. Его ослабления ведут к подгоранию контактов, повышению величины переходного электрического сопротивления, излишнему нагреву и последующему отгоранию проводов.

    Возрастание магнитного сопротивления магнитопровода по любой причине проявляется увеличением шума из-за появления вибраций, которые приводят к ослаблению ужима контактной системы и в итоге к отказам в работе магнитного пускателя.

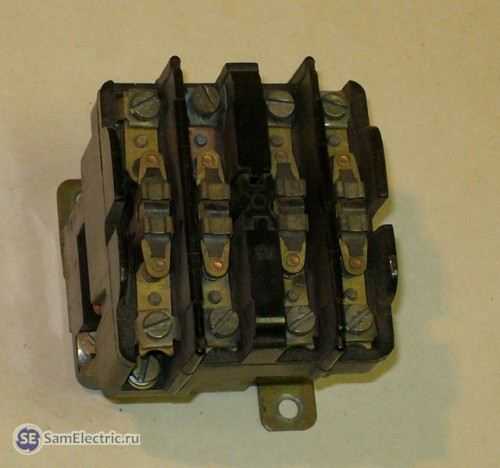

    Как работает система силовых контактов

    Конструктивно силовые контакты созданы для надежной и длительной эксплуатации. Для этого они:

    выполнены из сплавов технического серебра, нанесенных специальными методами на медные перемычки;

    созданы с запасом прочности;

    изготовлены в форме, обеспечивающей максимальный электрический контакт при включении и хорошо выдерживающие электрическую дугу, возникающую при разрыве нагрузки.

    В трехфазных схемах используются магнитные пускатели с тремя силовыми и несколькими дополнительными контактами, повторяющими положение якоря и используемыми в цепях управления двигателем. Все они рисуются на схемах в положении, соответствующем отсутствию тока в катушке и разжатому состоянию пружин.

    Управляющие контакты при срабатывании пускателя замыкают (называют «замыкающими») или, наоборот, размыкают цепь. Они в притянутом положении создают площадку в виде точки. Для этого стационарную часть изготавливают плоскостью или сферой (в ответственных узлах), а подвижную — сферой.

    Силовые контакты более ответственны, должны выдерживать повышенные нагрузки. Их изготавливают для создания контактной линии, состоящей из множества точек. С этой целью стационарная часть выполняется плоскостью или цилиндром, а подвижная — только цилиндром.

    Магнитные пускатели, выпускаемые отечественными производителями, классифицируют по возможностям работы с нагрузками разных мощностей на 7 групп и обозначают по возрастающему значению от нулевой величины с током коммутации до 6,3 ампера включительно и до шестой — (160 А).

    Выпускаемые зарубежными производителями пускатели классифицируются по другим критериям.

    Электрики, занимающиеся обслуживанием магнитных пускателей и осуществляющие надзор за их работой, обязаны контролировать качество прилегания контактных площадок и их чистоту. Существующее мнение, что “у современных пускателей контакты сделаны надежно и их можно не осматривать” не совсем правильное.

    Чистота контактов зависит от многих факторов, включая:

    условия окружающей среды.

    Все они проявляются по-разному на каждом конкретном устройстве. Поэтому за ними необходимо периодически наблюдать и при первых признаках загрязнения отмывать спиртом. Когда же его нет для выполнения подобных работ, то пользуются обыкновенным школьным ластиком, который, отчищая металл, оставляет на внешней поверхности свои крошки, обладающие диэлектрическими свойствами.

    Их удаляют протиркой поверхностей тонкими высушенными деревянными палочками из не смолистых сортов деревьев. Лучше всего для этих целей подходят:

    Твердые породы древесины при протирке контактов дополнительно полируют обрабатываемые поверхности.

    Незначительные выгорания контактных поверхностей убирают самодельными «воронилами». Так на языке электриков называют плоские отрезки прочных металлических пластин (обычно их изготавливают из сломанных ножовочных полотен по металлу), поверхность которых слегка обработана самым мелким наждаком.

    Такой инструмент позволяет снимать очень тонкий слой прогоревшего металла и привести контакты в рабочее состояние, сохранить их первоначальную форму. Пользоваться мелкой наждачной бумагой и надфилями для подобных целей нельзя. Можно быстро нарушить сформированную контактную линию. “Наждачка” к тому же засоряет обрабатываемую поверхность абразивными крошками.

    Схемы включения электродвигателей магнитными пускателями

    Самое простое управление

    Такое подключение двигателя можно выполнить по нижеприведенной картинке.

    Трехфазное питание ≈380 через силовые контакты К1-с подводится на электродвигатель, температура обмоток которого контролируется тепловым реле kt. Система управления питается от любой фазы и нуля. Вполне допустимо заменить рабочий ноль контуром заземления.

    В целях повышения электробезопасности применяют разделительный или понижающий трансформатор ТР1. Его вторичную обмотку заземлять нельзя.

    Простейший предохранитель FU защищает схему управления от возможных коротких замыканий. При нажатии оператором на кнопку «Пуск» в цепи управления создается цепь для протекания тока через обмотку пускателя К1, который одновременно замыкает свои силовые контакты К1-с. Сколько времени рабочий жмет на кнопку, столько двигатель и работает. Для удобства человека такие кнопки монтируют курковым механизмом.

    Работающий электродвигатель при нажатой кнопке может быть выключен:

    снятием питания на распределительном силовом щите;

    нажатием кнопки «Стоп»;

    работой теплового реле kt при перегреве двигателя;

    Подобные схемы применяют там, где по условиям технологии требуется держать руки постоянно на оборудовании и не отвлекаться от производственного процесса. Примером может служить работа с прессом.

    Схема с удержанием кнопки контактом пускателя

    Добавление в рассмотренную схему всего одного замыкающего контакта пускателя К1-у позволяет ставить кнопку «Пуск» на блокировку этим дополнением и избавляет от ее постоянного нажатия. В остальном схема полностью повторяет предыдущий алгоритм.

    Многие привода станков требуют при работе изменять направление вращения ротора двигателя. Делается это сменой фаз чередования силовой цепи — переключением мест подключения двух любых обмоток на отключенном двигателе. На нижеприведенной картинке меняются местами обмотки фаз «В» и «С». Фаза «А» не меняется.

    В схему включены уже два магнитных пускателя №1 и №2. Двигатель может вращаться только от одного из них по часовой стрелке или в обратном направлении. Для этого в цепочку управления каждой обмотки К1 и К2 введен размыкающий контакт управления пускателя противоположного вращения. Он блокирует одновременное подключение обоих пускателей.

    Для смены направления вращения двигателя оператору необходимо:

    нажать кнопку «Стоп». Образованный ей разрыв размыкает цепь управления и прерывает прохождение тока через работающий пускатель. При этом пружины откидывают якорь, а силовые контакты отключают напряжение питание с электродвигателя;

    дождаться остановки вращения ротора и нажать кнопку «Пуск» очередного пускателя. Ток потечет через его катушку, кнопка встанет на удержание замыкающим контактом, а цепь обмотки пускателя обратного вращения разорвется размыкающим контактом.

    Конструктивные особенности различных моделей

    Если раньше магнитные пускатели снабжались силовыми контактами и одним—двумя их повторителями положения на замыкание или размыкание, то современным моделям придают дополнительные конструктивные элементы, за счет которых они обладают бо́льшим количеством возможностей.

    Например, комплектные изделия ведущих производителей позволяют выполнять различные функции управления трехфазными электродвигателями, включая реверсирование за счет встраивания в пускатель дополнительного оборудования. Потребителю остается только подключить к приобретенному модулю электродвигатель и провода питания, а сама схема уже смонтирована и налажена под определенные нагрузки.

    Перспективным техническим решением считается схема, позволяющая:

    раскручивать ротор двигателя до номинальной скорости за счет подключения его обмоток по схеме «звезда»;

    включать под нагрузку при переключении на «треугольник».

    Корпуса магнитных пускателей могут быть открытыми либо защищены от проникновения пыли и/или влаги специальной оболочкой с уплотнениями.

    Отдельные современные модели небольших мощностей крепятся на DIN-рейку .

    У мощных магнитных пускателей может быть установлена система гашения дуги, возникающая при отключении тока силовыми контактами.

    Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

    Информация и обучающие материалы для начинающих электриков.

    Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

    Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

    Перепечатка материалов сайта запрещена.

    Источники: http://fazaa.ru/proizvodstvo/magnitnye-puskateli-ustrojstvo-i-naznachenie.html, http://onlineelektrik.ru/eoborudovanie/datchyk/magnitnyj-puskatel-ustrojstvo-i-princip-dejstviya.html, http://electrik.info/main/school/987-ustroystvo-i-principy-raboty-magnitnogo-puskatelya.html

  • electricremont.ru

    Пускатель и контактор - Легкое дело

    Пускатель ПМЛ-1220 0*2Б с кнопками в корпусе

    Пускатели применяют для подключения мощной нагрузки — электродвигателей, ТЭНов, мощных ламп, и др. Область применения — там, где реле уже не справляются, а полупроводниковые силовые элементы либо малы по току, либо дороги.

    Контакторы (пускатели) электромагнитные

    Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор — это просто мощный пускатель. Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями, а новые и зарубежные модели называют контакторами. Одни и те же устройства электрики называют пускателями, а продавцы — контакторами. Честно говоря, и мне привычней говорить именно пускатели.

    Чем отличается контактор от пускателя?

    На самом деле контактор — это устройство, состоящее только из электромагнитной катушки и контактов. При подаче напряжения на катушку контакты замыкаются (или размыкаются). Контактор не содержит приспособлений для защиты, фиксации, индикации, и др.

    Пускатель — это устройство, содержащее в себе контактор как главный составляющий элемент.

    Кроме того, пускатель как правило содержит тепловое реле для защиты от перегрузки по току, кнопки ПУСК и СТОП, индикацию, может быть заключен в корпус, иметь автоматический выключатель для защиты от КЗ. Иначе говоря, пускатель служит для пуска (включения) различных потребителей электроэнергии.

    Подробно о том, как трехфазный электродвигатель подключается к пускателю, различные схемы пускателей приведены в моей новой статье .

    А ещё пример применения пускателей — в статье про схему гидравлического пресса .

    Пускатель может содержать два контактора. Это бывает в случаях, когда применяется реверсивное управление двигателем, либо при плавном пуске. когда мощный двигатель включают сначала по схеме «треугольник», а затем — по «звезде».

    Разобранный пускатель ПМЛ-1220 0*2Б. Видно контактор и тепловое реле.

    Характеристики пускателя

    Перед тем, как выбрать контактор, нужно определиться с нагрузкой, и выбор делать исходя прежде всего мощности нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торгующих организаций, а здесь мы приведем и рассмотрим самые важные. Основные параметры (ток, мощность нагрузки) обычно указывают на корпусе пускателя.

    Величина (условный габарит) пускателя (контактора)

    Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:

    • нулевая величина — на максимальный ток до 6 А (через каждый рабочий контакт)
    • первая — на максимальный ток до 9 — 18 А (в зависимости от исполнения контактов)
    • вторая — до 25 — 32 А
    • третья — до 40 — 50 А
    • четвертая — до 65 — 95 А
    • пятая — до 100 — 160 А
    • шестая — до 160 А и выше

    Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка — например, ТЭНы) максимальный ток для того же пускателя будет в полтора — два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка)

    • 1 — до 2,2 — 7,5 кВт
    • 2 — до 11 — 15 кВт
    • 3 — до 18 — 22 кВт
    • 4 — до 30 — 45 кВт

    Сразу надо сказать, что эта мощность — действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина контактора указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному0, количество срабатываний (надежность) резко уменьшается, поэтому контактор надо выбирать с запасом по мощности.

    Количество контактов (полюсов)

    В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или «самопитания», чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения.

    Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые. Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений.

    В СССР такие дополнительные приставки назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.

    Дополнительные контактные приставки ПКИ, и др.

    Максимальный ток дополнительных контактов, как правило, равен (в пускателях первой и второй величин) или меньше максимального тока основных контактов.

    Существуют также дополнительные контакты (приставки) выдержки времени ПВЛ, в которых контакты включаются или выключаются через время задержки. Подробнее — в статье про пневматические реле выдержки времени .

    Напряжение электромагнитной катушки контакторов

    Электромагнитные катушки контакторов, как правило, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины используются катушки бОльшей мощности. Катушки продаются и отдельно, и её можно легко заменить в контакторе, если нужна другая величина напряжения.

    Как правило, при наличии нулевого проводника целесообразно применять катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) — катушки на 380 В.

    Виды контакторов и пускателей

    В заключение — несколько фотографий контакторов, верой и правдой отслуживших свой век.

    пускатель ПМЕ 211

    Пускатель ПМЛ, справа — его прототип Telemecanique

    Страшно смотреть, но именно такие пускатели применялись в СССР…

    …и такие. Не правда ли, очень похоже на музейный экспонат?

    Где можно купить сейчас контакторы? Конечно, в соседнем электро магазине. Но надо узнать цену, вот ссылка. там будет дешевле, и можно заказать, не вставая от компьютера. Не забудьте сообщить продавцу напряжение катушки!

    Статья понравилась? Добавьте её в свою соц.сеть!

    http://www.samelectric.ru

    legkoe-delo.ru

    Магнитные пускатели



    2.1 Определение, назначение, основные поставщики (их номенклатура и сроки поставок).



    Пускатель электромагнитный – коммутационный электрический аппарат, предназначенный для пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором непосредственным подключением обмоток статора к сети и разрывом тока в них без предварительного ввода в цепь дополнительных сопротивлений.

    С учетом используемых на практике схем главной цепи электропривода на основе асинхронных двигателей на магнитный пускатель возлагают дополнительные функции:

    реверсирование направления вращения двигателя путем изменения последовательности подключения фаз сети к обмоткам;

    1. 1)изменение схемы включения обмоток двигателя Y /Δ.
    2. 2)Защита двигателя от длительных перегрузок и перегрева.

    Учитывая требования к пускателю, как элементу схемы автоматического управления, на него часто возлагают ряд дополнительных функций:

    1. 1)электрическое и механическое блокирование возможности одновременного включения контакторов в реверсивных схемах;
    2. 2)Создание цепей для местного и дистанционного управления магнитным пускателем;
    3. 3)Защита от различных нежелательных режимов работы;
    4. 4)Контроль и сигнализация о состоянии силовых цепей и цепей управления.

    Выпускаемые промышленностью серии магнитных пускателей рассчитаны на применение в разных климатических поясах, размещение в разных условиях. Пускатели обладают разной степенью защиты от прикосновения и воздействий и могут использоваться в различных условиях по механическим воздействиям и взрывоопасности среды.

    К номенклатуре отдела промышленного электрооборудования относятся следующие серии магнитных пускателей

    • ПМ12-100, ПМ12-160, ПМ12-250 производства ОАО «Уралэлектро» г. Медногорск. Стандартная продукция в ЭТМ поставляется один раз в неделю со склада Schneider Electric в Екатеринбурге.
    • ПМУ производства Schneider Electric. Стандартная продукция в ЭТМ поставляется один раз в неделю со склада Schneider Electric в Москве.



    Магнитные пускатели можно классифицировать следующим образом:

    1. 1)по допустимому току контактов главной цепи (условный термин – величина)

    -          для нулевой величины     – 6,3А   при Uгл.цепи = 380В

    -          для первой величины     – 10А   при Uгл.цепи = 380В

    -          для второй величины     – 25А   при Uгл.цепи = 380В

    -          для третьей величины     – 40А   при Uгл.цепи = 380В

    -          для четвертой величины – 63А   при Uгл.цепи = 380В

    -          для пятой величины       – 100А при Uгл.цепи = 380В

    -          для шестой величины     – 160А при Uгл.цепи = 380В

    -          для седьмой величины     – 250А при Uгл.цепи = 380В

    1. 2)по номинальному напряжению главной цепи;
    2. 3)по исполнению: с различной степенью защиты от прикосновений и внешних воздействий

    -          открытые IP00;

    -          в корпусе IP20, IP30, IP40, IP54;

    1. 4)по наличию тепловой защиты:

    -          с тепловым реле

    -          без теплового реле;

    1. 5)по возможности реверсирования электродвигателя:

    -          реверсивные

    -          нереверсивные;

    1. 6)по наличию кнопочного поста на корпусе пускателя – кнопок «Пуск» и «Стоп» (П+С) на нереверсивных пускателях и кнопок «Пуск вперед», «Пуск назад» и «Стоп» (ППС) на реверсивных пускателях.

    В соответствии с главной функцией магнитных пускателей основным, а иногда и единственным элементом пускателя является трехполюсный электромагнитный контактор переменного тока, с которым связаны основные параметры пускателя:

    • Максимально допустимое напряжение главной цепи, В
    • Максимально допустимый номинальный ток коммутируемой цепи, А
    • Напряжение питания втягивающей катушки, В
      • Коммутационная способность, коммутационная и механическая износостойкости.

    Допустимый ток контактов главной цепи отличается от приведенных выше в зависимости:

    а) от категории применения:

    АС-1   -   нагрузка пускателя чисто активная или малоиндуктивная;

    АС-3 – режим прямого пуска двигателя с короткозамкнутым ротором, отключение вращающихся двигателей;

    АС-4 - пуск электродвигателя с короткозамкнутым ротором, отключение неподвижных или медленновращающихся электродвигателей, торможение противотоком.

    С увеличением номера категории применения допустимый ток контактов главной цепи, при равных параметрах по коммутационной износостойкости, уменьшается.

    б) от напряжения на контактах главной цепи.

    При увеличении напряжения допустимый ток контактов падает.



    2.4. Пускатели магнитные универсальные (ПМУ). Основные технические характеристики.

    Семейство пускателей ПМУ объединяет в себе :

    • Контакторы ПМУ на токи от 9 до 95 А по категории АСЗ;
    • Тепловые реле защиты от перегрузки РТЛУ на токи от 0,16 до 95А;
    • Промежуточные реле РПЛУ;
    • Контактные приставки фронтального монтажа ПКЛУ для ПМУ и РПЛУ.

    Пускатели электромагнитные ПМУ предназначены для применения в стационарных установках, для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 380В и 660В переменного тока частотой 50Гц.

    Ресурс пускателей ПМУ гарантирует соответствие заявленным характеристикам (1-10 млн. циклов, в зависимости от параметров нагрузки). Материал, используемый в ПМУ, не поддерживает горения. Катушка закрыта от прикосновения к токоведущим частям (IP 20). В пускателе имеется дублирующий контакт катушки управления, что упрощает монтаж. Шум пускателей ПМУ не превышает 40 Дб. Монтаж осуществляется как под винт, так и под DIN-рейку. Вспомогательные контакты могут работать с током от 5 мА. Поверхность вспомогательных контактов исполнена в виде ребристой "самозачищающей" конструкции, что обеспечивает малое сопротивление в течение всего срока службы. Допускается установка доп.элементов как сверху, так и по бокам. Соответствует российским и европейским стандартам.

    Контакторы

    Замена

    ПМЛ 1100, ПМЛ 1160М

    ПМУ0910 (Б,Ф,М,К)

    ПМЛ 1100, ПМЛ 1160М

    ПМУ1210 (Б,Ф,М,К)

    ПМЛ 1100, ПМЛ 1160М

    ПМУ1810 (Б,Ф,М,К)

    ПМЛ 2100, ПМЛ 2160М

    ПМУ2510 (Б,Ф,М,К)

    ПМЛ 2100, ПМЛ 2160М

    ПМУ3210 (Б,Ф,М,К)

    ПМЛ 3100, ПМЛ 3160М

    ПМУ4011 (Б,Ф,М,К)

    ПМУ5011 (Б,Ф,М,К)

    ПМЛ 4100, ПМЛ 4160 М

    ПМУ6511 (Б,Ф,М,К)

    ПМУ8011 (Б,Ф,М,К)

    ПМУ9511 (Б,Ф,М,К)

    Контакторы реверсивные

    Замена

    ПМЛ 1501, ПМЛ 1561

    ПМУР0901 (Б,Ф,М,К)

    ПМУР1201 (Б,Ф,М,К)

    ПМУР1801 (Б,Ф,М,К)

    ПМЛ 2501, ПМЛ 2561М

    ПМУР2501 (Б,Ф,М,К)

    ПМУР3201 (Б,Ф,М,К)

    ПМЛ 3500, ПМЛ 3560М

    ПМУР4011 (Б,Ф,М,К)

    ПМУР5011 (Б,Ф,М,К)

    ПМЛ 4100,ПМЛ 4560М

    ПМУР6511 (Б,Ф,М,К)

    ПМУР8011 (Б,Ф,М,К)

    ПМУР9511 (Б,Ф,М,К)

    Промежуточные реле

    Параметры

    РПЛУ22Б

    2нз+2но 24В   50Гц

    РПЛУ22Ф

    2нз+2но 110В   50Гц

    РПЛУ22М

    2нз+2но 220В   50Гц

    РПЛУ22К

    2нз+2но 380В   50Гц

    РПЛУ31Б

    3нз+1но 24В   50Гц

    РПЛУ31Ф

    3нз+1но 110В   50Гц

    РПЛУ31М

    3нз+1но 220В   50Гц

    РПЛУ31К

    3нз+1но 380В   50Гц

    РПЛУ40Б

    4нз 24В   50Гц

    РПЛУ40Ф

    4нз 110В   50Гц

    РПЛУ40М

    4нз 220В   50Гц

    РПЛУ40К

    4нз 380В   50Гц

    Реле тепловые
    Наименование

    Параметры

    РТЛ1У0,16

    0,10-0,16А

    РТЛ1У0,25

    0,16-0,25А

    РТЛ1У0,4

    0,25-0,4А

    РТЛ1У0,63

    0,4-0,63А

    РТЛ1У1

    0,63-1А

    РТЛ1У1,6

    1-1,6А

    РТЛ1У2,5

    1,6-2,5А

    РТЛ1У4

    2,5-4А

    РТЛ1У6

    4-6А

    РТЛ1У8

    5,5-8А

    РТЛ1У10

    7-10А

    РТЛ1У13

    9-13А

    РТЛ1У18

    12-18А

    РТЛ1У25

    17-25А

    РТЛ2У32

    23-32А

    РТЛ2У40

    30-40А

    РТЛ3У32

    23-32А

    РТЛ3У40

    30-40А

    РТЛ3У50

    37-50А

    РТЛ3У65

    48-65А

    РТЛ3У70

    55-70А

    РТЛ3У80

    63-80А

    РТЛ3У104

    80-104А

    Приставки контактные

    Параметры

    ПКЛУ02

    2нз

    ПКЛУ04

    4нз

    ПКЛУ11

    1но+1нз

    ПКЛУ13

    1но+3нз

    ПКЛУ20

    2но

    ПКЛУ22

    2но+2нз

    ПКЛУ31

    3но+1нз

    ПКЛУ40

    4но



    2.5. МП серии ПМ12. Основные технические характеристики.

    Пускатели предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети; остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660В и номинальном токе частоты 50 и 60Гц.

    При наличии тепловых реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникших при обрыве одной из фаз.

    Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.

    Структура обозначения пускателя.

    ПМ12 - Х1 Х2 Х3 Х4 Х5 Х6 Х7

    X1 Трехзначное число Номинальный ток пускателя. Обозначение: 100, 160, 250

    X2 Исполнения по назначению, наличию устройств защиты, виду блокировки. Обозначение

    1 – нереверсивный, без теплового реле

    2 – нереверсивный с тепловым реле

    5 – реверсивный, без теплового реле с электрической и механической блокировкой

    6 – реверсивный с тепловым реле с электрической и механической блокировкой.

    X3 - Исполнения по степени защиты и наличию встроенных элементов управления. Обозначение.

    0 – степень защиты IP00, категория размещения У3, УХЛ4

    1 – степень защиты IP54, категория размещения У2, УХЛ3 без кнопок

    2 – степень защиты IP54, категория размещения У2, УХЛ3 с кнопками.

    3 – степень защиты IP 54, категория размещения У2, УХЛ3 с кнопками и сигнальной лампой.

    4 – степень защиты IP40, категория размещения УХЛ3, без кнопок.

    5 – степень защиты IP20, категория размещения УХЛ4, без кнопок

    6 – степень защиты IP40, категория размещения УХЛ3, с кнопками

    7 – степень защиты IP40, категория размещения УХЛ3, с кнопками и сигнальной лампой.

    X4 - Исполнения по сочетанию контактов и роду тока вспомогательной цепи. Обозначение

    2 – 2з2р

    X5 Климатическое исполнение У (по умолчанию), УХЛ, Т (Тропическое исполнение поставляется только на экспорт)

    X6 Категория размещения 2, 3, 4

    X7 Класс износостойкости А, Б, В*

    *Внимание! На склад стандартно поставляются магнитные пускатели класса износостойкости Б. В связи с этим требование клиента магнитного пускателя с другим классом износостойкости считать заказной продукцией. Счета выписываются со сроком поставки, согласованным с товарным отделом.



    Структура каталожных номеров, необходимых для заказа:

    PM12[a][b][c][1][2][3][4]

    а – Величина пускателя:

    5 – 5-ая;

    6 – 6-ая;

    7 – 7-ая;

    b – Обозначение исполнения пускателей по наличию теплового реле и назначению:

    1 – без теплового реле, нереверсивные;

    2 – с тепловым реле нереверсивные;

    5 – без теплового реле, реверсивные, с электрической и механической блокировками

    6 – с тепловым реле, реверсивные, с электрической и механической блокировками

    с – Обозначение исполнения пускателей по степени защиты и наличию кнопок управления

    0 – IP00, без кнопок;

    1 – IP54, без кнопок;

    2 – IP54 с кнопками «Пуск» и «Стоп»;

    4 – IP40 без кнопок;

    5 – IP20;

    6 – IP40 с кнопками «Пуск» и «Стоп»

    1 – Климатическое исполнение:

    Y – Стандартное исполнение;

    T – Тропическое исполнение

    2 – Класс контакторов по износостойкости:

    А – Класс А

    В – Класс В

    3 – Ток несрабатывания теплового реле

    4 – Напряжение катушки вспомогательной цепи:

    F – 110 В, 50 Гц;

    J – 220 В, 50 Гц;

    M – 380 В, 50 Гц

    2.6. МП серии ПМА. Производители. Основные технические характеристики.

    Пускатели электромагнитные серии ПМА пятой и шестой величин сняты с производства. При запросах на них следует предлагать на замену пускатели серии ПМ12.

    Структура условного обозначения пускателя
    ПМА(1) Х2 Х3 Х4 Х5 Х6 Х7 Х8 Х9
    1. 1.Обозначение серии
    2. 2.Величина пускателя в зависимости от номинального тока

    5 – 100А

    6 – 160А

    1. 3.Исполнение по назначению и наличию теплового реле:

    1 – без теплового реле, нереверсивные

    2 – с тепловым реле, нереверсивные

    3 – без теплового реле, реверсивные с электрической блокировкой

    4 – с тепловым реле, реверсивные с электрической блокировкой

    5 – без теплового реле, реверсивные с электрической и механической блокировками

    6 – с тепловым реле, реверсивные с электрической и механической блокировками

    1. 4.Исполнение по степени защиты и наличию кнопок:

    0 – степень защиты IP00 (открытый)

    1 – степень защиты IP40 без кнопок

    2 – степень защиты IP54 без кнопок

    3 – степень защиты IP40 с кнопками «Пуск», «Стоп»

    4 – степень защиты IP54 с кнопками «Пуск», «Стоп»

    1. 5.Исполнения по роду тока цепи управления:

    2 – переменный

    1. 6.Буква, обозначающая пускатели модернизированного исполнения – «М»
    2. 7.Климатическое исполнение по ГОСТ 15150-69
    3. 8.Категория размещения
    4. 9.Исполнения по износостойкости: А, Б, В.



    2.7. Тепловые реле к МП. Контактные приставки к МП. Основные технические характеристики и особенности применения.

    Реле электротепловые серии РТТ.

    Реле предназначено для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе, возникающих при выпадении одной из фаз, для встраивания в магнитные пускатели и комплектные устройства управления электроприводами переменного тока напряжением до 660В частотой 50 и 60Гц или постоянного тока напряжением до 440В.

    Реле имеют несменные нагревательные элементы, температурный компенсатор, регулятор тока несрабатывания, кнопку ручного возврата.

    Реле РТТ 321, 311 совместимы с пускателями серии ПМ12 и имеют 1 размыкающий контакт. Выпускаются с диапозоном тока от 50А до 160А. Изготавливаются АО «Уралэлектро» г. Медногорск.



    Условное обозначение:



    РТТ-3 Х1 Х2 Х3 Х4 4



    РТТ – Обозначение серии

    3     –   Условное обозначение величины номинального тока: 3 – 160 А

    Х1 – Обозначение способа установки реле:

    1 – исполнение для индивидуальной установки;

    2 – исполнение для комплектации с пускателями серии ПМ12-100; ПМ12-160

    Х2 – 1 – исполнение с 1 размыкающим контактом. Отсутствие цифры означает исполнение реле с переключающим контактом

    Х3 – П исполнение реле пониженной инерционности. Отсутствие буквы означает исполнение реле повышенной инерционности

    Х4 - Обозначение климатического исполнения реле по ГОСТ 15150

    УХЛстандартное исполнение

    О     – тропическое

    1. 4Обозначение категории размещения по ГОСТ 15150



































































    rus-concept.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
