Особенности работы ручным фрезером. Что можно сделать, используя инструмент в домашних условиях

Всем, кто интересуется работой с деревом, занимается этим делом в качестве хобби или профессионально – ручной фрезер будет незаменимым помощником. Прежде всего, облегчается работа по вырезке петель, отверстий сложной конфигурации.

Работа с фрезером – особенности процесса

Прежде чем начать работать с инструментом, необходимо запомнить следующие правила:

• Для работы необходим остро заточенный инструмент. При недостаточной остроте режущих кромок происходит перегрев электродвигателя.
• Рабочий материал должен быть крепко закреплен для исключения перемещений.
• Не рекомендуется производить распил на всю глубину – это повредит двигателю и создаст излишнюю нагрузку на фрезу в том числе. При большой глубине необходимой срезки ее следует производить поэтапно, убирая слой за слоем.
• Замену фрезы производить на полностью обесточенном агрегате.
• В случае появления посторонних вибраций, необходимо срочно прекратить работу до выяснения причин.

Приемы. Что можно сделать, работая фрезером

С помощью ручного фрезера можно вырезать детали и изделия различной конфигурации – полочки, стеллажи, перила и другие детали. Этот инструмент незаменим при использовании в домашних условиях. Например, при реставрации старой мебели. Набравшись опыта, вполне реально делать следующие вещи:

1. Обрабатывать плоские и фасонные поверхности, фасады.
2. Вырезать различные выемки: имитацию филенок, пазов, гребней. Выполнять торцевую обработку дерева.
3. Пробивать отверстия.
4. Наносить различные надписи – гравировать.
5. Осуществлять врезку дверной фурнитуры – замков и петель.
6. Можно изготовить сложное соединение – шип. Обеспечивать надежную стыковку деталей из дерева.

Список необходимых инструментов и приспособлений для работы с фрезером:

• Фреза
• Электролобзик
• Электродрель со сверлами
• Шаблоны для вырезки деталей
• Напильник
• Защитная одежда

Глубина, на которую планируется заглубляться, регулируется путем выставления расстояния между штифтом и шайбой около электромотора. Для выдержки расстояния от кромки заготовки служит прямолинейная направляющая.

Обратите внимание! В некоторых моделях в комплекте дополнительно имеется круговая направляющая, служащая для фрезеровки окружностей с большими радиусами. Для окружностей, радиус которых менее 25 см, в основании инструмента сделаны технологические отверстия для центровочного штифта, в которые он будет вставлен на определенном расстоянии. Вырезка пазов может происходить при помощи углового упора.

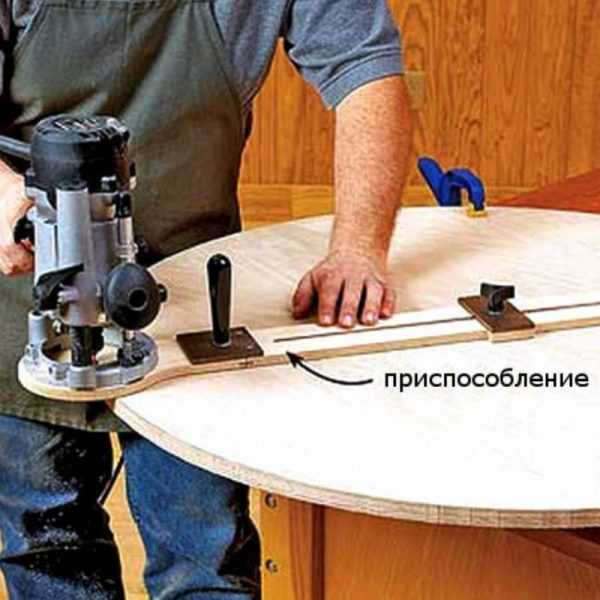

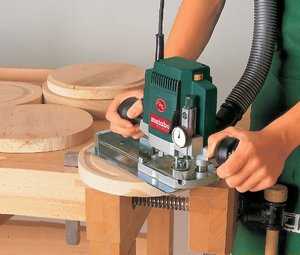

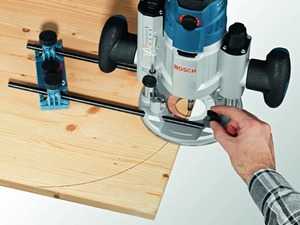

Как сделать круг фрезером

Фрезеровка различных круглых отверстий делается с шаблонами. Выполняются они при помощи регулируемого штангового циркуля, представляющего собой металлический стержень. На одном конце расположен настраиваемый по высоте центр, другой конец закреплен в отверстиях основания для параллельного упора.

Для работы необходимо:

• Открутить упорный винт.
• Обеспечить регулировку длины штанги циркуля на нужный радиус.

При фрезеровке внешних дуг следует следить за расстоянием от центра до внутренней режущей кромки фрезы, а для внутренних дуг – от центра и до наружной кромки. Закреплять ножку циркуля на материале возможно, прямо втыкая ножку циркуля в материал, если эта часть будет выбрасываться в утиль. В противном случае можно подложить кусочек фанеры, приклеив его на двусторонний скотч.

Обработка металлов ручным фрезером

Обработка металла (нержавейки или алюминия) фрезером является не лучшей идеей, так как в отличие от станка для обработки металла, в нем отсутствует редуктор и коробка передач. Однако при отсутствии профессионального инструмента приспособление сгодится для разовой работы. Ручной фрезер, ввиду своей конструкции и функций, позволяет выполнять обработку в двух плоскостях: вертикальной и горизонтальной. При работе следует правильно определить направление движения инструмента.

Обратите внимание! Для работы по металлу у фрезера должны быть выставлены минимальные обороты, так как существует опасность размягчения металла в ходе работы. Необходимо обязательно делать минимальную глубину прохода.

Столярные соединения ручным фрезером

Различные соединения, служащие для укрепления конструкций начиная с мебели и заканчивая элементами зданий, выполняются с помощью режущих инструментов по дереву. Одними из таких соединений, способных выполняться фрезером, являются «ласточкин хвост», шип-паз, соединения в шпунт и гребень, другое. Достичь этого можно с помощью различных специальных фрез.

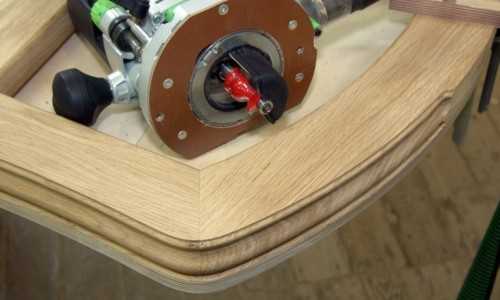

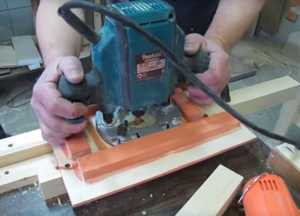

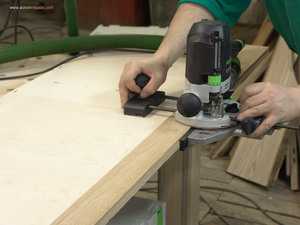

Обработка кромок ручным фрезером

Снять кромку можно двумя способами: с шаблоном или без него. Неопытному столяру лучше пользоваться шаблоном. Для обработки кромок доски фрезы понадобятся 2 – с подшипниками в начале и конце режущей части.

Как сделать отверстие фрезой

На рабочей площадке необходимо разметить ось, вокруг которой будет двигаться фреза. Отметить радиус от резца, расположенного дальше, сделать отверстие и установить ось.

Обратите внимание! При работе глаза должны быть защищены очками!

Как сделать шпунтованную доску ручным фрезером

Для выполнения данной работы необходим качественный материал – сухой, без видимых повреждений. Доска закрепляется струбцинами к столу, размечается карандашом. В кромке выбирается четвертной паз, в противоположной кромке выбираются с двух сторон четверти, образуя шип. На этом работа окончена.

Как фрезеровать радиус

Для начала работы необходимо вставить резец в расточную головку. Расточная головка путем смещения ее в стороны позволяет регулировать радиус выемки. Глубина выемки регулируется смещением фрезерного стола. Фаски снимаются резцом.

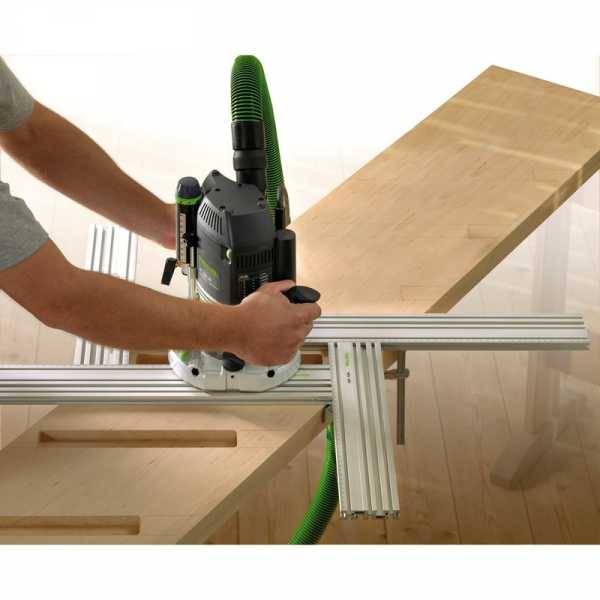

Как ручным фрезером делать точный раскрой лдсп

В случае обработки деталей фрезером делается запас около 5 мм с каждой стороны. Фрезер обеспечивает идеальную поверхность распила после обработки. Гарантируется отсутствие сколов и трещин.



pro-instrument.com

устройство, выбор и уроки по основам работы

В наборе инструментов многих домашних мастеров почётное место занимает фрезер. Универсальный фрезер — это электрическое устройство, предназначенное для обработки поверхности деревянных или металлических изделий. Фрезерный станок упрощает работы по изготовлению разнообразных изделий, созданию выемок для петель, различных пазов.

Для этих работ совсем необязательно дорогое и профессиональное оборудование: достаточно простого универсального инструмента.

Области применения и возможности

С помощью фрезера можно сделать множество необходимых в хозяйстве предметов и провести любые операции с деревом или металлом. Фрезеры нужны для обработки плоских и фасонных поверхностей. Эти инструменты создают технологические выемки, пазы под различные соединения и даже сложные узоры, служащие украшениями.

Различаются фрезеры способом установки — это стационарные станки и ручные фрезеры. Станки, в свою очередь, различаются по типу выполняемых операций.

Стационарные приборы размещают на крупных фабриках или заводах — там, где необходимо изготовление большого количества однотипных деталей. Режущая насадка в них крепится неподвижно, а деталь, которую обрабатывают, перемещается.

Самыми универсальными и подходящими для выполнения широкого профиля задач считаются ручные электрофрезеры. При использовании ручного инструмента обрабатываемую деталь закрепляют жестко, а двигается сам инструмент. Во фрезерах имеется конструктивная возможность фиксировать инструмент, поэтому ручные устройства признаны более универсальными.

Чтобы изменить вид работы, достаточно поменять или по-другому расположить насадку.

В частности, что можно сделать ручным фрезером по дереву, у которого имеется подходящая оснастка:

• Создавать прямые или скругленные кромки на деталях.
• Вырезать посадочные места под дверные замки, дюбеля, навесы, петли, мебельные фурнитуры.
• Делать выборку четвертей (фальцев).
• Полировать и шлифовать.
• Сверлить отверстия — обычные и фигурные. Увеличивать их диаметр.
• Подготавливать края заготовок для соединений типа «ласточкин хвост», микрошипов, T- или V-образных.
• Раскраивать и обрезать детали до необходимой длины.
• Грубо выравнивать плоские поверхности.
• Наносить резьбу в деревянных заготовках.
• Вырезать узоры, гравировать на деревянных, металлических, каменных или пластиковых материалах.
• Пропиливать прямые или спиральные канавки.

Широкие возможности этого инструмента позволяют его использовать как профессиональным строительным или ремонтным бригадам, так и начинающим домашним мастерам.

Незаменим при изготовлении украшений интерьера, производстве мебели или создании различных поделок.

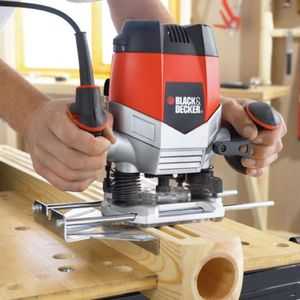

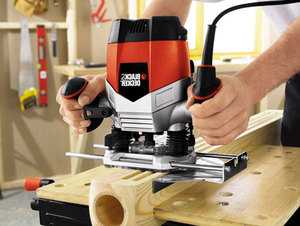

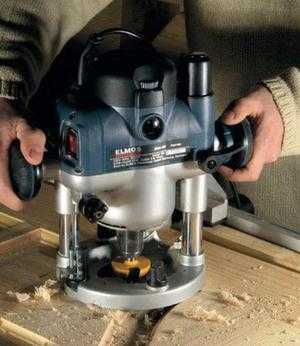

Устройство универсального фрезера

Для максимального использования ручного устройства мастер должен ориентироваться в конструкции прибора и назначении основных его частей.

Основной частью является электромотор, спрятанный в корпус. В корпус вставлены держатели с цангами. Цанги представляют собой переходники для использования фрез различного размера.

Фрезы вставляется в цангу и фиксируется специальной кнопкой или прижимным болтом.

Корпус размещен на платформе двумя штангами. Платформа сделана из металла и достаточна массивна и устойчива. К нижней части платформы прикреплена гладкая плита скольжения, которая позволяет плавно перемещать инструмент по детали.

На корпусе также располагается кнопка «Пуск» и кнопка блокировки инструмента. Режим работы выбирается при помощи:

• Ручек и шкалы настройки, которыми можно регулировать глубину фрезерования. Они позволяют настраивать глубину с точностью до 1 /10 мм.
• Переключателя числа оборотов. Для тех, кто только начинает знакомство с инструментом, рекомендуется работать на средних и даже малых оборотах.

В некоторых модификациях присутствует параллельный упор, позволяющий сдвигать режущую часть влево или вправо. Это очень удобно при некоторых видах фрезерных работ по дереву.

По назначению, ручные устройства условно делятся на следующие типы:

• Верхний.
• Кромочный.
• Ламельный.

Фрезера верхнего типа бывают неподвижные или погружные. В неподвижных устройствах режущая часть не может перемещаться вдоль корпуса. Поэтому для регулировки глубины обработки мастер вынужден перемещать весь инструмент, что требует определенных навыков и опыта.

При выборе агрегата, предпочтение часто отдается погружным фрезерам. В них мотор располагается на направляющих, вдоль которых он может перемещаться вместе с режущей частью. Кроме того, в погружном типе устройств присутствует пружина, отвечающая за подъем насадки по окончании работы.

Фрезерование дерева ручным фрезером кромочного типа представляет собой снятие фасок и обработку кромок заготовок. При использовании разных насадок можно обрабатывать не только прямые, но и фигурные поверхности: например, изготавливать плинтусы или обрабатывать фигурные дверные филенки.

Ламельный тип применяют для создания различных пазов. Из всех типов ручных фрезеров он самый узкоспециализированный.

Правила выбора инструмента

Выбор подходящего типа электрофрезы зависит от поставленных технологических задач. Исходя из них, выбирается устройство с оптимальным функционалом и подходящими техническими характеристиками. Кроме того учитывается необходимость и наличие дополнительных приспособлений. Это зажимы, разные упоры, шаблоны, с помощью которых обработка детали происходит более высокоточно и безопасно.

В первую очередь выбирается устройство с подходящей мощностью. От этой характеристики зависит масса инструмента. Поэтому ручные фрезеры делятся на легкие, средние и тяжелые.

Легкие устройства с минимальной массой имеют мощность не выше семьсот пятидесяти ватт. Средняя категория обладает мощностью до одной тысячи сто ватт. У тяжелых аппаратов это значение выше одной тысячи двести ватт.

В случае несложных и неинтенсивных задач или, если материал обработки исключительно дерево, приобретение высокомощного устройства неоправданно. Очень мощные инструменты имеют низкую скорость вращения вала.

Скорость вращения фрезера — это тоже одна из важных характеристик инструмента. Показатель скорости колеблется от 7 000 до 24 000 оборотов в минуту. Различные материалы и виды работ для обработки требуют различные скорости вращения.

Хрупкие и твердые материалы и большая глубина среза требуют низкооборотного мощного инструмента. Устройства с высокими оборотами подойдут для полировки, шлифовки, гравировки или для обработки деревянных частей.

При выборе устройства важно расположение кнопки включение/выключение. От этого зависит удобство для рук, а значит, и скорость обработки заготовок.

Цанги отличаются материалом, качеством изготовления и своей конструкцией. Лучшими считаются цанги, имеющие форму конуса и изготовленные из закаленной стали. Такие элементы меньше изнашиваются и служат гораздо дольше цанг, которые сделаны из обычной стали.

Современные фрезеры часто снабжены встроенным элементом для удаления пыли во время реза. Прямо в корпусе может располагаться эффективный пылесос.

Подошва инструмента может быть литой или штампованной (в недорогих моделях). От плотности и равномерности прилегания подошвы к обрабатываемому материалу зависит качество и скорость выполнения производственных задач.

Базовая опора имеет отверстия для размещения направляющих.

Размер диаметра отверстия накладки влияет на максимальный диаметр фрезы, которую можно будет установить на это устройство.

Отличительные признаки фрезера профессионального класса:

• Наличие целого комплекта разных дополнительных элементов для устройства.
• Присутствие металлических втулок вместо полимерных.
• Прочность металлических гильз с подшипниковыми узлами. Они гарантируют отсутствие люфта после многоразовых перегревов и охлаждений.

Профессиональные модели способны активно работать несколько часов без перерыва. Более простые устройства требуют пятнадцатиминутного перерыва после работы в сопоставимом отрезке времени.

Вопрос выбора инструмента трудно переоценить, но необходимо научиться управлять им. Надо не только прочитать инструкцию пользователя, но и посмотреть видеоурок, как работать фрезером по дереву.

Основы работы на электрофрезе

Перед началом практического использования, как и любому оборудованию, электрофрезу требуется настроить. Сначала откручивают предохранительную гайку и убирают зажимную цангу. Обязательно проверяют закручены до конца и надежны ли все резьбовые соединения. Затем убирают плотную защитную смазку.

Фреза вставляется в цанговый патрон. Если есть необходимость, патрон меняется на подходящий по диаметру. Специальным ключом затягивается хвостовик, чтобы фреза не болталась. Затем происходит зажим шпинделя.

Положение фрезы фиксируется и с помощью регулятора ограничителя устанавливается необходимая глубина фрезерования. Определяется правильная скорость прибора на основании данных таблицы соответствий параметров материала и размера фрезы. Включают прибор кнопкой «Пуск» и делают контрольный рез.

Перед реальной работой надо проверить какой ход фрезера, величину скорости вращения шпинделя и выбрать глубину проходки сверла. Это делается в черновом варианте. Если изделие проходит круговую обработку, то инструмент должен двигаться против часовой стрелки и от себя при движении на плоской основе.

Начинающие при столярной работе часто допускают распространенную ошибку: изменяют скорость перемещения устройства при фигурном контуре обработки. В этом случае станок перегревается и на заготовке появляются прожиги.

Перед работой фрезером по дереву уроки по применению желательно почитать в хороших источниках.

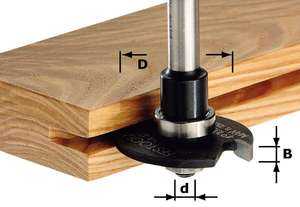

Формирование пазов

Если паз начинается с самой кромки, то фреза должна нависнуть над краем детали. Затем устанавливается необходимая глубина и производится пуск инструмента. Когда кромка обработана полностью фиксатор ослабляется. Фреза поднимается и инструмент выключается.

Глухой паз делается аналогично за исключением того, что нарезка начинается не с края детали.

Когда паз очень глубок, то он вырезается в несколько проходов. При каждом новом проходе устанавливается новая глубина не более пяти миллиметров. Глубина последнего слоя должна быть не более полутора миллиметров.

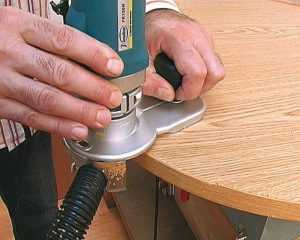

Обработка торцевой поверхности

Создание чистого канта — один из самых распространенных видов работы ручным фрезером.

Сначала делается пологий срез. Электрофреза перемещается по направлению вращения, затем в обратную сторону. После этого действия у торца появляются правильные очертания.

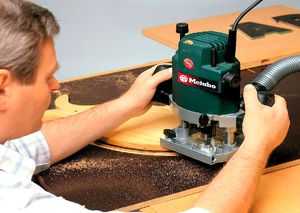

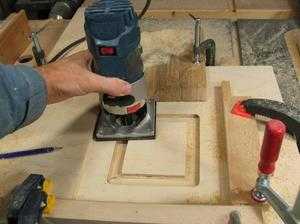

Работа с фигурными шаблонами

Шаблоны позволяют делать копии деталей и используются для создания фигурных кромок.

При помощи крепежей упорное кольцо шаблона прикрепляется к подошве. Упорное кольцо — это пластина, которая перемещается по шаблону и формирует необходимую траекторию движения фрезы.

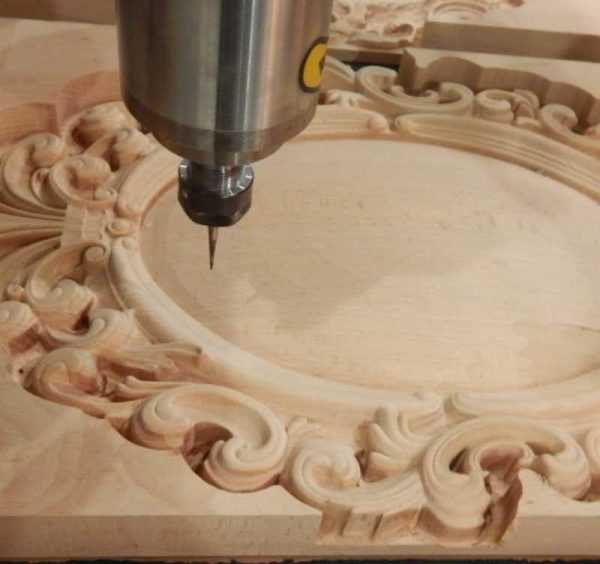

Декоративная отделка

Для украшения деревянных изделий часто делают декоративные узоры. Ручной станок прекрасно справляется с задачей художественной фрезеровки. Необходимо только изучить, как правильно обрабатывать податливое дерево — и можно фрезеровать.

При работе над узором кроме самого фрезера потребуется наличие тисков, стамески и лобзика. Деревянная заготовка с рисунком на поверхности устойчиво закрепляется, а специальная режущая насадка ходит по контуру, снимая слой за слоем заготовки. Постепенно узор становится объемным.

Если использовать фрезу разного диаметра, то получается индивидуальный орнамент.

Подробно универсальные ручные фрезеры описаны в труде Джексон Дэй «Работа с фрезерами».

obinstrumentah.info

Работа фрезером требует осторожности и определенных навыков.

Имея в доме столь полезный инструмент, вы сможете самостоятельно изготовить множество полезных и красивых деревянных изделий. Совершенно обыкновенная на первый взгляд деревяшка, может превратиться в изящную полочку. Необработанный брус станет фигурными перилами. Вместо пластиковых фабричных подоконников можно сделать деревянные, с красиво отфрезерованным торцом.
А возможности реставрации старой мебели практически безграничны.
Любой шкаф, тумбочка или табурет, выполненный из массива дерева – может обрести новую жизнь в руках мастера, владеющего приемами работы ручным фрезером по дереву. Используя потрепанное временем изделие в качестве заготовки, достаточно снять пару миллиметров старого слоя, и придать ему новую форму. И вы получите фактически новое изделие.

ВАЖНО! При реставрации деревянных изделий, особенно покрытых лаком или краской – необходимо произвести первичное ошкуривание. Это позволит сберечь дорогостоящие фрезы от ненужного затупления о старую краску.

Прежде чем покупать фрезер, надо узнать, как работать по дереву с его помощью

Для начала определим виды работ, которые можно выполнять фрезером.

• Изготовление профильных изделий.

При помощи специальных фрез можно самостоятельно изготовить массу изделий, которые до этого покупались в магазинах стройматериалов. Штапики, карнизы, облицовочные наличники для дверных коробок или оконных проемов, наконец – плинтуса. Купив необработанный брус или доску по низкой стоимости, вы можете за считанные минуты превратить заготовку в самостоятельное изделие, сэкономив массу средств.

• Обработка краев изделий. Удобство и возможности фрезера при выполнении такого вида работ неоспоримы.

Меняя краевые фрезы, вы можете изготовить просто ровный торец, край с закруглением, фигурный или наклонный профиль. Причем ваше изделие будет эксклюзивным на фоне стандартных фабричных заготовок.

• Изготовление пазов любой формы.

Это могут быть простые технологические выработки прямоугольной формы или декоративные полукруглые узоры.

• Производство элементов для филенчатых дверей или имитация филенок на ровном деревянном массиве.
• Изготовление технологических углублений при самостоятельной сборке мебели или установке дверей – окон.

С помощью ручного фрезера, такая работа, как врезка петель – превращается в удовольствие. Те, кому приходилось проделывать эту процедуру с помощью стамески и долота, оценят преимущество электроинструмента.

• Изготовление соединений на шипах.

Сборка деревянных изделий таким способом относится к разряду высокопрочных. Поэтому умение нарезать шипы ручным фрезером высоко ценится среди столяров.

В качестве примера рассмотрим некоторые виды работ по дереву ручным фрезером:

Шиповое соединение «ласточкин хвост»

Шиповое соединение «ласточкин хвост»

В промышленных масштабах нарезка шипов производится на узкопрофильных станках, обладающих большой эффективностью, и не менее высокой стоимостью. Поскольку в домашних условиях нет необходимости массово резать «ласточкин хвост», вполне можно обойтись ручным фрезером и специальным шаблоном.

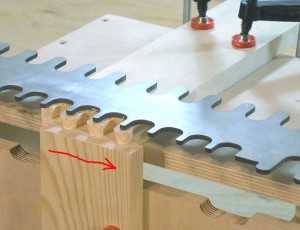

специальный шаблон для шипового соединения

При помощи специальной конусной фрезы, нарезаются шипы с одинаковым шагом на обеих частях заготовки. Поскольку подобные изделия, как правило, изготавливаются из мягких сортов древесины, насадки не приходится часто затачивать, и они долго сохраняют геометрическую форму и размеры.

Поэтому соединение получается без люфтов и очень надежным. Такой тип сращивания углов часто применяется для изготовления ящиков для мебели, различных шкатулок и дверных коробок.
Существует еще «Т» образное соединение «ласточкин хвост».

Т-образное соединение ласточкин хвост

Для него также предусмотрены специальные фрезы, и нет никаких сложностей в изготовлении таких конструкций ручным фрезером. Применяется в основном для изготовления оконных рам с внутренними перемычками.

Выборка четверти

Четверть (фальц) представляет собой выемку по краю заготовки, имеющую прямолинейную форму и проходящую по всей длине. Фрезеровка такого типа предназначена для изготовления дверных коробок и оконных рам. Относится к типовым способам обработки и обычно не представляет особого труда для начинающего столяра. Выполняется, как правило, без шаблона, в качестве направляющей используется кромка заготовки.

Единственное условие – кромка должна быть идеально ровной, в противном случае выбранная четверть повторит все изъяны на торце. Для этого край заготовки предварительно обрабатывается торцевой фрезой с использованием направляющей.

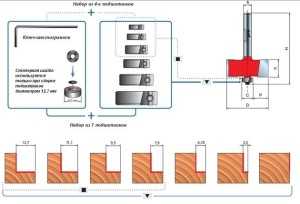

Для такой работы выпускаются специальные фальцевые фрезы, в комплекте к которым идут подшипники разного диаметра, каждый под свою глубину выборки четверти.

Выборка четверти на различную глубину

Если вы производите выборку четверти постоянного размера, имеет смысл приобрести ступенчатую фальцевую фрезу, которая позволяет в один проход выбрать четверть и обработать торец заготовки.

Фреза для фрезерного станка

ВАЖНО! Такой насадкой надо работать с применением шаблона (соответственно и копировального кольца) или, что значительно проще – используя направляющую для фрезера.

Врезка петель и замков.

При самостоятельной установке дверей вы обязательно столкнетесь с проблемой врезки петель и замков. Издревле эта процедура выполнялась с помощью дрели, стамески и острого сапожного ножа. Времени и сил уходило много, и всегда был риск испортить дверное полотно и нанести травму руки. С помощью ручного фрезера и торцевой фрезы можно самостоятельно выбрать углубление под замок и петли не хуже, чем в заводских условиях.

Для этого, помимо собственно фрезера, понадобится шаблон. На мебельных фабриках или столярных мастерских используются промышленные варианты, которые выдерживают изготовление сотен дверей, но и стоимость имеют соответствующую. При разовом применении такой шаблон вряд ли окупится, дешевле обратиться к мастеру. И все-таки есть способ сэкономить средства и получить блестящий результат. Можно изготовить универсальный шаблон самостоятельно, при помощи того же фрезера.

работа фрезером по дереву — изготовление шаблона

Делается он из обрезков МДФ плиты и фанеры толщиной 8-10 мм. Направляющие шаблона имеют продольные пазы для регулировки размера, это позволяет производить работы на разных дверных полотнах.
Технология работы проста – необходимо закрепить дверное полотно обрабатываемой поверхностью наверх, и закрепить шаблон при помощи струбцин.

Затем выставить размер в соответствии с контуром устанавливаемого замка или петель и произвести выборку материала. Разумеется, перед использованием следует откалибровать шаблон и нанести разметку, используя ненужную заготовку, а затем переходить к чистовому дверному полотну.

Основные принципы работы с фрезером для начинающих

1. Обороты

Большинство деревообрабатывающих электроприборов работают, используя вращение вала. Ручной фрезер не является исключением. Фреза закрепляется в шпинделе (патроне), который при помощи электродвигателя вращается с высокой скоростью.

Это позволяет достигать гладкости обрабатываемой поверхности, и предотвращает сколы. Неопытные мастера советуют приобретать инструмент с максимальным количеством оборотов, ошибочно полагая, что это улучшает качество работ. На самом деле, оптимальным выбором будет фрезер с регулируемыми оборотами вала.

Для каждого типа фрезы и тем более для разных сортов дерева требуется своя скорость вращения. При недостаточной скорости поверхность будет рыхлой, и потребует дополнительной обработки наждачной бумагой. Если обороты слишком высокие – могут образоваться сколы, выщерблины, да и дерево в месте контакта с фрезой может обуглиться.Давать советы по выбору оптимальной скорости бессмысленно, необходимо опробовать разные варианты на ненужных заготовках.

К тому же, у каждого мастера свои секреты, которые приходят только с опытом. Одинаковый инструмент, скорость и материал, в разных руках дают различный результат.

ВАЖНО! Общее правило при выборе скорости одно – количество оборотов вала обратно пропорционально рабочему диаметру фрезы.

То есть, чем тоньше насадка – тем выше скорость.
2. Направление движения

Следующий предмет споров – направление движения фрезера относительно вращения фрезы. Есть мнение, что движение против хода вращения дает более чистый рез и гарантирует отсутствие сколов. При этом фреза как бы прижимается к материалу, и кромка получается более ровной. В некоторых случаях наоборот, такое направление повреждает волокна деревянной заготовки и как бы вспушивает их. Поэтому не бойтесь экспериментировать, оба варианта имеют право на жизнь.

ВАЖНО! При свободном фрезеровании (без упора и направляющих) инструмент уводит в сторону, противоположную направлению вращения вала.

Вне зависимости от направления движения – необходимо научиться плавно и без напряжения двигать фрезер при работе. Если прижимать его слишком сильно – движение будет неравномерным. Необходимо от начала и до конца прохода фрезера выдерживать равномерную скорость перемещения.

ВАЖНО! При остановке или замедлении инструмента, дерево может обуглиться.

3. Безопасность

Острые кромки фрезы в сочетании с высокими оборотами вращения могут нанести серьезную травму. Поэтому, при работе с электроинструментом следует соблюдать предельную осторожность. Внимательно изучите инструкцию по эксплуатации, и не пытайтесь ее нарушать. Это сбережет и ваше здоровье, и дорогостоящий материал, который вы обрабатываете.

obinstrumente.ru

Как работать фрезером: основные требования (видео)

Если человек заинтересовался столярным делом, то ему никак не обойтись без фрезера. Выпускаются они в большом количестве и широком ассортименте. Главное — понять, как работать фрезером.

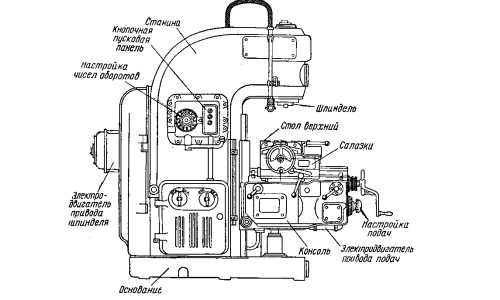

Схема устройства фрезера.

Этот инструмент позволяет решить многие вопросы при проведении ремонта в квартире или починке мебели. Он значительно расширяет возможности человека с работой по дереву. Самые разнообразные деревянные изделия можно будет изготовить своими руками, при этом затратив минимум усилий. Все, кто поймет, как работать фрезером, способны ремонтировать и декорировать мебель и деревянные предметы интерьера.

При выборе фрезера следует обратить внимание на рабочее поле, оптимальный размер которого 12000х1200 мм.

Фрезер (или фрезерная машинка) представляет собой ручной электрический инструмент для обработки деревянных изделий методом фрезерования. Такой метод подразумевает фигурную обработку кромок изделия, изготовление и обработку пазов и различных отверстий. Основное назначение ручных экземпляров — деревообработка, однако с их помощью можно работать на мягких металлах и пластике, при использовании специальных фрез и оснастки.

Принцип действия фрезера очень прост: обработка заготовки производится путем вращения режущего элемента — фрезы. При этом одновременно в продольном направлении перемещают сам фрезер (при закрепленной заготовке) или заготовку (при закреплении). Фреза — это режущий инструмент, который содержит один или несколько режущих элементов (зубьев, лезвий).

Существующие типы инструмента

Основные типы фрезерных станков: а – консольные вертикально-фрезерные станки, 6 – фрезерные станки непрерывного действия (карусельно-фрезерные и барабанно-фрезерные), в – копировальные (вертикальные и горизонтальные) фрезерные станки, г – вертикально-фрезерные бесконсольные станки; д – продольно-фрезерные станки; е – широкоуниверсальные фрезерные станки (консольные и бесконсольные), ж – горизонтальные консольно-фрезерные станки.

Бытовые ручные фрезеры бывают трех типов: верхний, кромочный и ламельный. С помощью верхнего фрезера можно выполнять практически любые виды работ. Он подразделяется на две конструкции: погружной и неподвижный. Конструкция погружного типа предусматривает перемещение электродвигателя вместе с фрезой в вертикальном направлении по двум специальным направляющим. Корпус электродвигателя амортизируется пружиной и ей же упирается в заготовку при фрезеровании. Неподвижный фрезер имеет закрепленный электродвигатель, а при изменении глубины обработки его необходимо передвинуть и вновь закрепить. В этой конструкции изменение глубины обработки без остановки вращения фрезы невозможно.

Другие фрезеры имеют конструкции, позволяющие производить только некоторые операции. Так, кромочный предназначен для профилирования и обработки кромок заготовки. Ламельный, наоборот, не способен обрабатывать кромки, а прекрасно фрезерует пазы на торцах заготовки. Такие инструменты имеют узкую направленность, но имеют одно большое преимущество — они малогабаритны.

Вернуться к оглавлению

Конструкция фрезера

Верхний фрезер состоит из двух основных частей: электродвигателя и основания, которые связаны между собой подъемным механизмом (направляющей), позволяющим фиксировать разную глубину погружения фрезы. На механизме имеется регулировочный винт, с помощью которого можно произвести тонкое регулирование. На валу электродвигателя закреплен патрон, с помощью которого устанавливается фреза.

Для обеспечения качества обработки оборудование снабжено прямолинейной направляющей, помогающей перемещению фрезы на необходимое расстояние в плоскости заготовки. Некоторые экземпляры комплектуются также круговой направляющей, помогающей совершать круговые движения при обработке кругов большого диаметра. Для фрезерования паза устанавливается направляющая в виде углового упора.

Вернуться к оглавлению

Виды работ для фрезера

Устройство ручного фрезера: 1 — основание — фанера (акрил, мдф), 2 — фреза 6 мм, 3 — ответное отверстие в основании фрезера, 4 — то, что должно получиться, 5 — шпилька (гвоздь без шляпки годится).

Фрезер предназначен для самых разнообразных работ по дереву. Если правильно им работать, то не составит труда создать отверстие любой формы, изготовить любые канавки и пазы. При этом отверстия могут иметь разную форму не только в одном поперечном сечении, но и различную форму одного отверстия по толщине.

Важным видом работ является профилирование кромок. Ручным бытовым инструментом можно изготовить карнизы, плинтусы, штапики, профилированные бруски для оконных рам и т.д. Фрезер позволяет подготовить не только продольный профиль разного типа, но и создать на краях заготовки орнамент и декоративную кромку. Такая обработка, например, позволит создать рамку для картины. Если опыта работы с фрезером недостаточно, то декоративные кромки изготавливаются с использованием шаблона.

Бытовой фрезер позволит выполнить многие работы в доме. С его помощью, например, можно изготовить паз для замка в дверном косяке. Различные элементы соединения бруса при строительстве вполне выполнимы фрезером. При проведении разных видов работ надо только выбрать универсальный тип фрезера и установить нужную фрезу.

Вернуться к оглавлению

Выбор типа фрезы

Тип фрезы выбирается по виду фрезерования и материалу заготовки. При обработке древесины мягких пород применяются комплектующие из легкого металла, а для твердых пород — более прочные фрезы. Так, для мягкой древесины можно использовать фрезы с быстрорежущими лезвиями типа HSS, а для твердой — типа HM (твердосплавные).

Виды фрез.

Другая классификация разделяет фрезы на подшипниковые и бесподшипниковые. Экземпляры без подшипников более универсальны, и с их помощью можно производить практически любую обработку. Выпускается большое количество фрез с подшипниками, которые устанавливаются заподлицо с лезвием с обеих сторон. Такая конструкция позволяет повысить качество и точность некоторых типов фрезерования (профиль, кромка, любая обработка края).

По виду выполняемого фрезерования фрезы подразделяются на несколько типов. Профильные фрезы применяются для фрезерования края заготовки с целью придания профиля, декорирующих выступов, закругления и т.д. Такие фрезы часто бывают подшипниковыми. Форма, обычно, цилиндрическая. Для закругления кромок обычно используются калевочные фрезы.

Конусообразные фрезы предназначены для фрезерования профилей с разным углом наклона. Углы можно создавать при обработке отверстий, различных вырезов и т.д.

Пазовые (прямоугольные) применяются для изготовления прямоугольных пазов. Фрезы выпускаются в широком ассортименте по диаметру, виду и длине лезвия. При изготовлении пазов или отверстий с наклоном на угол 45 градусов используются V-образные фрезы.

Схема составных частей фрезерного стола.

Дисковые фрезы предназначены для изготовления пазов, располагающихся в горизонтальном направлении. Такой вид работ важен при соединении брусьев между собой во время строительства, т.е. при формировании торцевых соединительных элементов. Для трапециевидного типа шипов элементов соединения находят применение элементы типа «ласточкино гнездо» или «ласточкин хвост».

Используются также специализированные фрезы: фальцевые — для фрезерования четвертей; галтельные — для специального (галтельного) профилирования кромки; пригоночные — для копирования детали или подгонки ее по размерам аналога (такие фрезы снабжены подшипниками).

Вернуться к оглавлению

Установка и закрепление фрезы

Схема монтажа фрезера к столешнице.

Для того чтобы начать работать фрезером, необходимо установить и закрепить фрезу. После выбора нужной фрезы по типу и размеру, она вставляется в патрон. Для этого хвостовик погружается в гнездо патрона фрезы на глубину до 20 мм. Гильза патрона поворачивается по часовой стрелке до щелчка. Затем гайка на патроне затягивается ключом. Фреза установлена и закреплена.

Перед началом фрезерования следует установить глубину погружения фрезы в заготовку. Для этих целей необходимо воспользоваться подвижным ограничителем установки глубины. При этом ручку точной настройки следует установить предварительно по середине, между отметками «+» и «-».

Вернуться к оглавлению

Основные требования

Направление вращения при работе фрезером.

Фрезерование следует проводить без превышения скорости вращения фрезера. Она устанавливается с учетом вида работ и материала заготовки. Увеличение диаметра фрезы требует уменьшения скорости ее вращения: для фрезы диаметром до 10 мм скорость может составлять 20000 об./мин, а при диаметре до 40 мм — 10000 об./мин. Требования по установке скорости вращения, обычно, указаны в инструкции на фрезер.

При работе фрезер можно держать руками или закрепить на верстаке. Если фрезер подается вручную, то заготовка должна быть надежно закреплена. При креплении фрезера могут использоваться различные приспособления, в которых следует применять направляющие для перемещения заготовки (прямые или дугообразные). При формировании кромочного профиля следует использовать, в качестве ограничителя и направляющей, узкие линейки, закрепленные перпендикулярно заготовке.

Для обеспечения безопасности необходимо выполнение условия: направление перемещения фрезера должно быть противоположным направлению вращения фрезы.

При совпадении направлений инструменту может быть придано незапланированное ускорение, что приводит к выскальзыванию инструмента из рук.

Вернуться к оглавлению

Работа с ручным фрезером

Влияние диаметра насадки на скорость работы фрезера.

Деревянная заготовка закрепляется на верстаке, так чтобы имелся свободный доступ к участку обработки. Закрепляются необходимые направляющие для перемещения фрезера (прямые, дугообразные, линейка). Фрезер держится обеими руками.

К обрабатываемой поверхности заготовки подводится фрезер таким образом, чтобы фреза уперлась в заготовку. Легким нажатием на фрезер обеспечивают вхождение вращающейся фрезы в заготовку на нужную глубину (до подошвы фрезера). Плавно двигая фрезер в нужном направлении (по направляющей), делается проточка необходимой глубины и длины. При формировании глубоких проточек (вырезов) операцию следует проводить в несколько заходов. Глубина погружения фрезы за один заход рекомендуется в пределах 5-6 мм. Перемещение фрезера производится только в одном направлении. Для неопытных фрезеровщиков целесообразно использование ограничителей перемещения фрезера и дополнительных направляющих, которые крепятся на заготовке или верстаке.

Вернуться к оглавлению

Работа на вертикальном фрезере

Вертикальный фрезер предусматривает стационарное крепление его на верстаке. В этом случае заготовка перемещается вручную относительно фрезера. Все направляющие, как правило, уже предусмотрены в конструкции фрезера. Погружение фрезы на нужную глубину осуществляется фрезером, а затем продольное или дугообразное движение придается заготовке. Основные правила аналогичны правилам использования ручного фрезера.

Вернуться к оглавлению

Приспособления для фрезера

Самое простое приспособление при профилировании кромок заготовки — прямая рейка. Она закрепляется так, чтобы ограничить перемещение фрезера вглубь заготовки. Так, как ограничитель глубины фрезера позволяет контролировать глубину профиля в вертикальном направлении, рейка обеспечит контроль ширины профиля в горизонтальном направлении. Паз нужного размера гарантируется при использовании упоров, останавливающих продольное перемещение фрезы. Если ширина паза больше диаметра фрезы, то рекомендуется использование ограничительных рамок, позволяющих останавливать движение фрезы в поперечном направлении.

При формировании дугообразных проточек рекомендуется использование циркульного упора. Для этого прочерчивается круг нужного радиуса, в центре которого делается отверстие для закрепления центра упора, а сам ограничитель передвигается на необходимое расстояние от центра. Движение фрезера ограничивается таким упором в направлении наружу.

В процессе работы с фрезером возникает необходимость применения такого дополнительного инструмента, как:

• дрель;
• напильник;
• плоскогубцы;
• отвертка;
• ключи гаечные и торцевые;
• штангенциркуль;
• линейка метровая;
• транспортир;
• набор шаблонов;
• тиски;
• нож.

Фрезер — очень нужный и удобный инструмент для столярных работ. Если научиться правильно работать фрезером, то изготовление сложных профилированных изделий не вызовет больших сложностей. Этот инструмент позволит значительно расширить возможности ремонта и строительства, проводимого своими силами.

moiinstrumenty.ru

выборка паза и нарезка шипов, изготовление мебели

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Содержание материала

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

Также рекомендуем прочитать:

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

• фрезер;
• электрический лобзик;
• шлифовальная машинка;
• несколько струбцин;
• набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

1. Собрать простой деревянный стол, состоящий из столешницы и ножек.
2. Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
3. Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.

Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:

• прикрепить шаблон к заготовке, применяя тонкие гвоздики;
• установить и зафиксировать глубину погружения фрезы в древесину;
• установить копировальную втулку на фрезерный механизм;
• фрезерную машинку, прижимая к шаблону, вести по его контуру.

В результате получается аккуратный рисунок мебельного фасада.

Дёшево и сердито

Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.

Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

pochini.guru

виды, особенности выполнения работы, видео уроки

Те, кто любит столярное дело, т. е. работу по дереву, должны обязательно знать, как обращаться с ручным фрезером. С помощью такого устройства можно создать настоящие шедевры, совершенно не прилагая для этого усилий. Однако для этого понадобятся навыки в работе и знания того, из чего состоит этот инструмент, как его собирать и разбирать. При помощи ручного фрезера по дереву можно создать красивую дверь, декоративную мебель или другие оригинальные предметы. Можно даже открыть свой бизнес, изготавливая разнообразные изделия из дерева.

Виды фрезерных работ

Фрезер представляет собой уникальное устройство, совершающее большое количество вращений в секунду, при этом создавая отверстия необходимого диаметра и формы. Выполняемая работа подразделяется на несколько категорий. Отверстия, которые создаются фрезером, практически всегда являются частью разъемной или неразъемной конструкции, украшающих изделие.

Следует более подробно рассмотреть работы, осуществляемые при помощи фрезера.

• Профилирования таких изделий, как карнизы, наличники, плинтуса, штапики и др., осуществляется кромкой. Такие работы подходят для изготовителей мебели. Это замечательное решение для декора изделий из дерева.
• Украшение краев сложных изделий при помощи фрезера помогает создать эксклюзивный товар. Профессионал способен даже сотворить шедевр. Новичкам в этом случае поможет видео. Такой процесс обязательно выполняется при помощи шаблонов. Они способствуют созданию идентичных узоров на больших площадях.
• С помощью фрезера по дереву решаются простые бытовые проблемы. К примеру, необходимо сделать углубления для замков или под навесы. Для этого используется специальный фрезер, однако для домашних работ можно воспользоваться и ручным инструментом.

Как выбрать фрезы

Все работы по дереву производятся специальными фрезами. Их выбирают, ориентируясь на вид работ, которые необходимо будет осуществить, и типа древесины, которая фрезеруется. В интернете можно найти большое количество видео, которое подробно объясняет и наглядно показывает, как выглядит фреза и как ее правильно выбрать.

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

• форме режущей кромки;
• виду материала, из которого они изготовлены;
• величине;
• конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

• конусообразные;
• V -образные;
• дисковые;
• фрез «ласточкино гнездо»;
• профильные;
• прямоугольные пазовые;
• калевочные;
• фальцевые;
• галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:

• выбирается необходимая фреза;
• ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
• при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
• чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
• затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

• на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
• узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:

• если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
• работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
• обрабатываемая деталь должна быть прочно закреплена;
• инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
• перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
• работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.

Заключение

Довольно нелегко обучиться изготовлению изделий из дерева с помощью ручного фрезера. Лучше всего изучить видео уроки с необходимыми инструкциями. Не стоит забывать, что это довольно опасный инструмент, способный нанести серьезную травму. Именно поэтому важно соблюдать технику безопасности, быть внимательным и осторожным.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как работать фрезером при обработке деревянных деталей?

• Дата: 27-09-2015
• Просмотров: 492
• Рейтинг: 19

Чтобы правильно работать с электроинструментом, необходимо предварительно ознакомиться с особенностями его устройства, правилами работы и безопасности. Как работать ручным фрезером, есть ли особенности использования этого инструмента? Для выполнения работ по дереву можно применять различные фрезы:

Чтобы работать с ручным фрезером нужно изначально ознакомиться с тонкостями обращения с ним.

• профильные фрезы, которые позволяют придать детали фигурный профиль;
• конусные фрезы используются для получения скошенных кромок под 45 градусов;
• калевочные фрезы для закругленных форм и радиусов в 3-16 мм;
• дисковые фрезы, предназначенные для вырезания пазов с различными размерами и глубиной;
• фальцевые — для четвертей;
• гальтельные используются для получения на кромках галтелей;
• пазовые прямоугольные;
• V-образные для выполнения пазов со стенками под углом в 45 градусов;
• ласточкин хвост, который чаще всего применяется при изготовлении различных предметов мебели, шиповых скрытых соединений.

При планировании работ важно правильно выбрать тип фрезы, чтобы можно было выполнить все максимально качественно и быстро. Сделать это не так сложно, сегодня продают специальные наборы, которые включают в себя все необходимое для обработки деревянных деталей.

Как установить глубину?

Виды фрез по дереву.

При работах по дереву надо сначала установить глубину для обработки детали. Поможет следующая инструкция:

1. Сначала необходимо установить фрезер на деталь, после чего револьверный упор низким концом ставится около торца ограничителя.
2. Винт стопора освобождается, чтобы его можно было перемещать в необходимом направлении.
3. Механизм погружения разблокируется, после чего двигатель опускается до поверхности детали, снова фиксируется в необходимом положении.
4. Ограничитель глубины опускается до самого нижнего уровня, после чего вставляется таким образом, чтобы деталь могла быть обработана на требуемом уровне. Если при помощи ручного механизма выполнять такую работу, то установка будет грубой, а если с использованием специального механизма — то точной.
5. Винт стопора прочно зажимается, механизм погружения и фреза поднимается наверх. Только после этого работу по дереву можно начинать.

Вернуться к оглавлению

Как выбрать скорость?

Диаметр насади влияет на возможную скорость ее использования.

При работе с ручным фрезером необходимо правильно выбрать режим скорости. Обычно такая скорость составляет около 10 000 оборотов за минуту, при более высоком скоростном режиме поверхность среза получается чистой и аккуратной. Чересчур высокая скорость при работе с деревянными деталями лишняя, так как поверхность может обуглиться. Высокие центробежные скорости могут привести к тому, что деталь может сломаться. Именно поэтому при планировании работ с ручным фрезером так много внимания уделяется выбору режима.

Кроме режима скорости необходимо сразу же определить и то, какой будет линейная скорость перемещения кромки относительно обрабатываемой детали.

Чем больше будет диаметр используемой фрезы, тем меньше должна быть и линейная скорость движения.

Если для работы используется фрезер с диаметром в 10 мм, то скорость составляет примерно 20 000 оборотов за минуту. Для фрезы с диаметром в 40 мм скорость уже составляет всего 10 000/12 000 оборотов за минуту. Но выбирать скорость «на глазок» нельзя, для этого существуют специальные инструкции и рекомендации от производителя.

Надо еще учитывать и такой показатель, как твердость обрабатываемой детали. Чем прочнее будет деталь, тем меньше должно использоваться количество оборотов для фрезы. При работе на низких оборотах надо регулярно устройство включать на холостой ход при максимальных оборотах. Делается это для того, чтобы двигатель мог охладиться, не перегревался при работе.

Вернуться к оглавлению

Как выбрать направление вращения при обработке дерева?

Направление вращения при работе фрезером.

При использовании фрез необходимо выбрать правильное направление движения, которое может быть попутным либо встречным. Отличие состоит в следующем: во время попутного движения фреза двигается в одном направлении, а ее вращение производится в обратном. При этом кромка врезается в деревянную поверхность доски, выходит на дне паза. Подобная работа выполняется крайне редко, только при строгой необходимости, так как поверхность реза получается не очень ровной, появляются щепки.

При встречном движении, которое используется намного чаще, фреза двигается в одном направлении с вращением. Такое движение считается правильным, безопасным, при нем не произойдет вырывания фрезы, как при попутном. Поэтому при выборе движения предпочтение следует отдавать встречному, попутное используется, когда для этого есть определенные требования.

Вернуться к оглавлению

Общие правила работы

Как работать фрезером? Есть ряд требований, которые следует соблюдать. Но сначала надо определиться, что представляет собой устройство. Следует правильно подобрать вид фрезы для выполнения конкретного типа работы. Сама работа осуществляется с соблюдением таких общих правил:

Работая с фрезером нужно одевать очки и держать инструмент на вытянутых руках.

1. Сначала требуется установить деталь на опорную поверхность, чтобы обеспечить неподвижность и крепление. В противном случае деталь будет смещаться, качество работы будет низким, да и сам процесс получится крайне травмоопасным.
2. Специальный револьверный упор, при помощи которого задается глубина обработки, надо поставить напротив ограничительного торца. Винт ограничителя после этого надо освободить, чтобы он мог работать в заданном направлении. Далее, следует разблокировать опускание фрезера, чтобы можно было начать работать.
3. Инструмент необходимо продвигать до тех пор, пока выбранная фреза не коснется детали. Механизм опускания, после того как двигатель коснулся детали, надо заблокировать.
4. Ограничитель также опускается до упора, он позволяет регулировать глубину обработки. Ползунок для ограничителя устанавливается на «0» шкалы погружения.
5. Винт стопора, после того как достигнуто необходимое значение, необходимо прочно зафиксировать. В итоге получится достичь именно той глубины обработки, которая необходима для выполнения конкретного типа работ.
6. Если есть необходимость выполнять работы с обработкой не на одной глубине, а на различном уровне, то работа выполняется не за один, а за несколько этапов. Для этого ограничитель передвигается на необходимое значение.

Во время работы с фрезером необходимо помнить, что скорость довольно высокая, достигающая 10 тысяч оборотов за минуту. Это обеспечивает высокое качество работы, гладкую поверхность любого среза. Но слишком скоростной инструмент нужен далеко не всегда, так как поверхность обрабатываемой детали может обуглиться. Учитывается и то, что во время работы применяются 2 типа движения: попутное и встречное. Во время попутного вращения фрезера производится врезание в поверхность детали, фреза выходит на дне паза. При встречном вращении фреза движется в том же направлении, что и устройство. Попутное вращение применяется редко, так как при таком движении появляется большое количество сколов.

Вернуться к оглавлению

Правила безопасности

Перед тем как начать работать фрезером по дереву, необходимо ознакомиться с требованиями по безопасности. Это касается любого инструмента, так как при несоблюдении таких мер возможен травматизм. Специалистами по технике безопасности труда были разработаны правила и рекомендации, предназначенные для работы с ручными фрезерными станками:

1. Производить настройку оборудования, крепление фрез необходимо, когда устройство полностью отключено от сети. Это позволяет избежать его случайного включения.
2. Во время работы надо быть предельно внимательными. Инструмент в руках держится ровно и крепко, небрежность недопустима.
3. Все детали перед началом работы требуется прочно и жестко закрепить, в противном случае они могут просто сорваться, а это чревато травмами.
4. При работе с фрезой может возникнуть во время первого соприкосновения отдача. Поэтому инструмент надо держать ровно и крепко, соблюдать осторожность, быть готовыми к рывку.
5. Перед работой необходимо все посторонние предметы убрать, чтобы они случайно не зацепились за фрезу. То же самое касается и одежды. Расхлябанность и небрежность могут привести к довольно опасным и сильным травмам.
6. Во время работы образуется мелкая пыль, вдыхать которую нельзя. Именно поэтому необходимо использовать специальные средства защиты, включающие в себя респираторы, маски или очки для глаз, защитные перчатки.

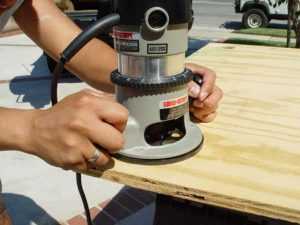

Ручной фрезерный станок предназначен для работы с деревянными поверхностями, с его помощью можно выполнять отверстия, пазы, фигурную резку. Работать с таким оборудованием не очень сложно, но необходимо соблюдать все условия и рекомендации производителя.

vsyavagonka.ru
