Работа на токарном станке по дереву – тонкости самостоятельного вытачивания изделий на станке

alexxlab | 27.02.2019 | 0 | Вопросы и ответы

Содержание

тонкости самостоятельного вытачивания изделий на станке

Ручная отделка древесных пород всегда будет актуальна, даже в эпоху абсолютной автоматизации всех производственных процессов, ведь уникальную вещь в подавляющем большинстве случаев можно выполнить только вручную.

Азы токарных работ по дереву на станке могут пригодиться не только профессиональному плотнику, но и начинающим дизайнерам, строителям, да и просто желающим изучить это древнее мастерство.

Работа на токарном станке по дереву, или, как иногда говорят, токарка, в общем-то, не составляет особого труда, но нужно научиться понимать, как бы ощущать обрабатываемое изделие. Именно тогда работа становится подлинным искусством, в котором человек обретает самовыражение, реализует творчество и развивает воображение.

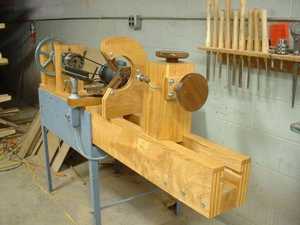

Описание токарного станка

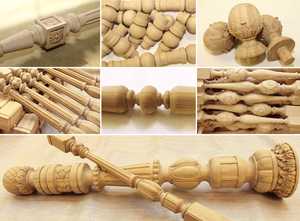

Токарный станок по дереву обладает одной ограничительной функцией: он способен лишь вращать заготовку из дерева. Столяр же способен из обычного куска дерева потихоньку вытачивать законченный предмет, к примеру:

  • салатницы,
  • коробочки,
  • стойки перил,
  • ножки для мебели,
  • игрушки,
  • корпус лампы,
  • кубки,
  • вазы.

В отличие от иных машин для обрабатывания дерева, использующихся только на тех или иных промежуточных этапах, токарный станок подходит для любых операций: от предварительной обработки до полировки. Необходимый инструмент - это желобчатые (в виде буквы «V» или цилиндрические) и плоские скребки, резцы, стамески всевозможных форм и размеров. Станок вертит заготовку, а рука мастера осуществляет контроль над движением резца. Исходя из того, какой предмет необходимо сделать, выделяют два варианта крепления заготовки.

В первом случае деревянная деталь крепится в горизонтальном положении между средоточиями передней и задней стенок. Второй метод учитывает то, что токарь по дереву крепит установку заготовки только лишь в передней «бабке» при помощи планшайбы или патрона. Если вы новенький в работе на данном станке, будет разумно приступать к работе через первый способ.

Токарный станок с электронной регулировкой (комплектация):

  • выключатель «Пуск-Стоп»,
  • станина,
  • передн. и задн. бабки,
  • переключатель скорости (с вариатором),
  • шпиндель,
  • поводковый центр,
  • подручник (резцедержатель).
  • центр задн. бабки,
  • набор резцов.

Вариант комплектации:

  • желобчатая стамеска,
  • резец-майсель (2 мм),
  • полукруглый резец,
  • отрезной резец,
  • скошенная стамеска (косяк),
  • полукруглая стамеска — для отделки фасонной поверхности,
  • желобчатая стамеска (рейер) — для черновой обработки.

Принцип работы

Все устройство станка укреплено на станине, которая сделана из алюминиевых, чугунных либо профильных балок или двух стальных брусьев. С одной стороны станины токарь по дереву размещает переднюю бабку, а внутри нее расположен электродвигатель (0,5−1,5 лошадиных силы). Он вращает шпиндель, имеющий конус Морзе, по необходимости вставляется поводковый центр (с одним острием и 2-мя, 3-мя или 4-мя ножами), планшайба или патрон. С противоположной стороны станка располагается задняя бабка, а ее центр поджимает заготовку, закрепляя ее в горизонтальном положении.

Подручник, поворачивающийся в любую сторону, располагается как можно ближе к болванке, направляет резец и поддерживает его.

На станках с ручной регулировкой частота (скорость) движения способна переключаться за счет рычага коробки передач, скорость которой от 450 до 2000 оборотов в минуту. В ней расположены шкивы с подшипниками.

В намного более сложных модификациях станков вместо коробки передач стоит электронный вариатор, дающий возможность мягко регулировать быстроту хода.

Отделка заготовки

Данный метод используется для обработки элементов цилиндрической формы разнообразной длины, зафиксированной между центрами задней и передней бабок. Соответственно, вы имеете возможность изготовить любые детали: от стоек перил и ножек стола до крохотных шахматных фигурок. В особенности у искусных мастеров получается изготовление и обтачивание бильярдных киев.

Первый этап работы состоит в определении расположения оси заготовки из дерева, чтобы зажать ее между центром задней бабки и поводковым центром.

Второй этап заключается в том, чтобы изготовить заготовку (из обрезки полена или бруска дерева квадратного сечения). Это может производиться в режиме 1000−1500 оборотов в минуту. В этом случае стружка должна сниматься справа налево посредством желобчатой вогнутой широкой стамески для предварительной обработки рейера. Если заготовка длинноватая, то черновая обработка осуществляется в несколько шагов; подручник при этом придвигается к детали по мере ее отделки, не меняя положения по высоте.

При точении деталей бывают инструменты различной формы для обработки фасонной поверхности:

  • крючок,
  • полукруглый резец,
  • плоская стамеска,
  • скошенная стамеска (или в народе — косяк),
  • желобчатая стамеска и др.

В зависимости от разновидности применяемого инструмента и стадии рабочего процесса необходимо время от времени приближать подручник к заготовке. По окончании процесса, когда деталь будет уже готова, осуществляется финальная отделка:

  • полирование,
  • тонирование,
  • шлифование,
  • вощение и проч.

Последние штрихи происходят, когда подручник уже снят.

Методы работы на токарном станке

При помощи углового центроискателя прочертите простым карандашом с обеих сторон заготовки по 2−3 линии, средокрестие которых и станет центром торца.

Сильно ударив молотком по разметочному керну, сделайте канавки и осевое углубление на торцах заготовки.

Поместите заготовку на поводковый центр, приблизьте заднюю бабку к противолежащему торцу и подожмите при ее помощи заготовку так, чтобы поводки оптимально врезались в углубления на торце, а после отстраните центр задней бабки. После этого заготовка сможет держаться самостоятельно.

Еще раз приблизьте центр задней бабки к заготовке для того, чтобы зафиксировать ее по оси центров. Если дерево мягкое, то сверните маховик задней бабки на ¼ оборота, если твердое, будет достаточно половины оборота. Заготовка должна быть зафиксирована таким образом, чтобы можно было без противодействия проворачивать ее рукой.

Приблизьте подручник как можно ближе к заготовке. Вращая ее рукой, удостоверьтесь, что она поворачивается без препятствий, ни за что не задевая. Опорная плоскость подручника при этом должна находиться приблизительно на 5 мм ниже точки вращения.

Черновая обработка

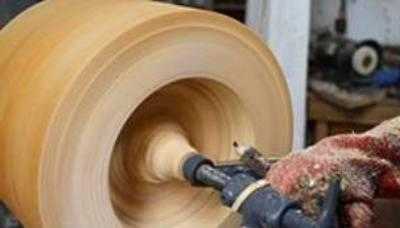

Точение по дереву на токарном станке предполагает черновую обработку. Для чернового обтачивания цилиндра при помощи рейера необходимо установить частоту (или скорость) вращения 1000, максимум 1500 оборотов в минуту. Чем более выверенной должна быть форма цилиндра, тем скорость должна быть установлена больше. Заготовки с незначительным припуском на обработку допускается протачивать с одного хода по всей длине, если припуск больше, то действовать нужно поступательно, двигаясь к шпинделю от задней бабки.

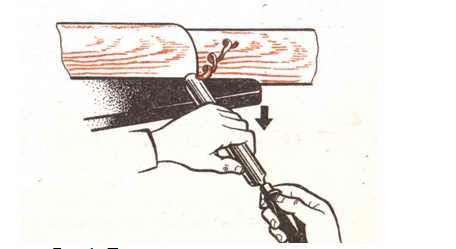

Начинайте работу постепенно, делая упор стержня резца на подручник и удерживая лезвие таким образом, чтобы пятка резца касалась дерева. После этого приподнимите ручку стамески, пока край острия не станет врезаться в дерево, убирая при этом ровненько и хорошо закручивающуюся стружку.

Ведите резец по направлению скручивания стружки так: рука, которая держит ручку, задает движение, а вторая только поддерживает лезвие, не допуская нажатия на него.

При осуществлении черновой обработки квадратного заготовочного материала аккуратно начинайте срезать углы стамеской, не очень налегая на нее. Дождитесь, пока заготовка шлифуется до цилиндрической формы наивысшего диаметра, передвигая по направлению к оси вращения по мере обтачивания припуска подручник.

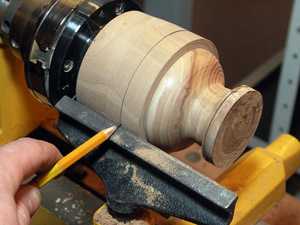

Исходя из того, какую форму вы желаете сообщить детали, проведите простым карандашом базовые линии разметки вогнутых и выпуклых частей, поворачивая рукой заготовку. Размечайте ее таким образом, чтобы более широкие части детали каждый раз располагались с края передней бабки.

Приступайте к обтачиванию стамеской обоих краев заготовки. В опоре на подручник она должна входить в дерево плавно (без грубых движений), находясь перпендикулярно оси движения.

Проверяем размер

Систематически проводите проверку размера при помощи штангенциркуля. Профессиональные столяры, как правило, придавливают резец к бедру локтем, для того чтобы высвободить руку для замерного инструмента. Когда штангенциркуль начинает содрогаться, убавьте глубину стружки. Обточите таким образом в первую очередь максимальные диаметры, а после переходите к точению остальных деталей:

  • плеч,
  • шеек,
  • торов,
  • шаров и проч.

Чтобы выточить полутор, используйте желобчатую стамеску. Она пригодится для фасонной обработки поверхности. Держать ее нужно перпендикулярно оси. Режущую кромку «спускайте» с внешней стороны в глубину заготовки. Ручку станка нужно поднимать и немного поворачивать. Для того чтобы получился целый тор, следует совершить ту же манипуляцию с каждой из сторон.

Свод (шейка) вытачивается тем же резцом, что применялся для тора.

После завершения черновой отделки донышка в центре шейки проточите правую полушейку, только на этот раз проводя инструмент вверх снизу и вправо. Ни в коем случае не переводите резец в один прием с одной стороны шейки на вторую - их необходимо вытачивать по очереди.

Вытачивание листелей

Листели (мелкие ободки, часто оставляемые с каждой из сторон шейки) вытачиваются с применением мейсель-резца. У него не имеется задних углов на боковых гранях стержня, чем он и отличается от стамески, но вместо этого есть тонкая колея для вывода стружек.

Можно использовать в работе прием «галтель»: это мягкий переход от одной поверхности ко второй. По сути, это комбинация шейки и тора. В связи с этим сначала затачивайте шейку, а после этого тор, который примыкает к ней.

Поместите клин между крышкой и коробочкой и, немного стукнув киянкой, затем снимите ее. При помощи сверла, прикрепленного в задней бабке, просверлите в заготовке отверстие, которое впоследствии задаст глубину. Скребок или иной режущий инструмент придерживайте по оси вращения, приподнимая ручку, до тех пор пока не обнаружите наилучший угол резки. Скребком можно манипулировать, перемещая его к краю заготовки от центра или наоборот. Периодически нужно проверять глубину. Когда внутренность будет выточена, выровняйте посадочное отверстие для покрышки мелкозерненой шкуркой, а после этого можно приступать к сражению коробочки при помощи мейсель-резки.

Декорирование детали

Деталь, зафиксированную с двух сторон, никогда не срезают полностью. Выточите ее с двух краев колеи, сохраняя перемычки небольшого диаметра, и, предварительно остановив станок, отсоедините концы ножовкой.

Для завершения отделки детали уберите резцедержатель и снизу подвергните обработке деталь мелкой шкуркой (зернистость М16-M63). Во время работы шкурку следует поворачивать крест-накрест во избежание круговых царапин.

Для красивого внешнего вида изделия на токарном станке по дереву можно во время вращения натереть ее кусочком воска или парафина, а после отполировать пробковым материалом или плотной тканью.

tokar.guru

видео-инструкция по монтажу своими руками, патрон, резец, фото и цена

Все фото из статьи

Невозможно представить современную деревообработку без токарных станков, принцип работы этого оборудования прост: в конструкции закрепляется заготовка, которую вращает механизм, в это время вы можете придать ей любую конфигурацию с помощью специальных резцов. Мы рассмотрим основные особенности рабочего процесса и расскажем, какие приспособления применяются в работе.

На фото: для домашнего использования применяются компактные настольные варианты, они намного дешевле и занимают меньше места

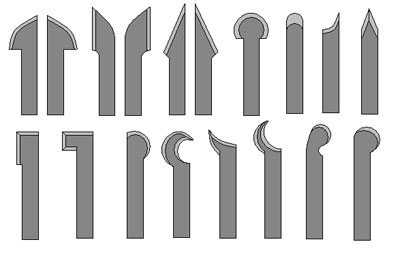

Виды резцов, используемых для работ

Все работы выполняются с помощью специальных приспособлений, которые называются резцами, они имеют самые разнообразные конфигурации, и мы рассмотрим те, которые являются наиболее востребованными и используются чаще всего:

РейерЭто приспособление имеет полукруглую форму лезвия и используется при первоначальной черновой обработке, а также для выборки внутренней полости и точения вогнутых форм. Желобчатая конфигурация позволяет снимать достаточно большой слой древесины. Длина может составлять до 30 сантиметров, а ширина варьируется в пределах от 4 до 30 миллиметров
МейсельДругое название данного элемента – косяк, так как его рабочая поверхность скошена, лезвие заточено с двух сторон, с его помощью проводится чистовая обработка. Также данная конфигурация позволяет обтачивать средней частью выпуклые фрагменты и делать идеально ровными плоские поверхности, острый угол позволяет отрезать детали и поправлять торцы, а тупой — делать закругления
СкребокТак называется стамеска с прямым лезвием, заточенным с одной стороны, с помощью которой можно проводить грубую обработку и делать выемки с прямыми углами, а также выравнивать элементы цилиндрической формы
КрючокТаким приспособлением очень удобно делать углубления, а также выбирать внутренние полости при их наличии
Двухугловый резакПлоское жало имеет два скоса, благодаря чему можно делать очень мелкие выступы, впадины, переходы на углах и многое другое. Также таким инструментом можно отрезать элементы

Важно! Если вы часто делаете элементы одинаковой конфигурации, то для вас могут быть полезными специальные фасонные резцы, которые заранее имеют нужный профиль, что и упрощает работы, и повышает их качество.

Фасонный токарный резец по дереву может иметь практически любую конфигурацию

Особенности рабочего процесса

Если вы только осваиваете данный вид обработки дерева, то важно выполнять все рекомендации, которые будут изложены ниже. Инструкция по проведению работ не отличается сложностью, но, чтобы получить качественные изделия, требуется определенный опыт, поэтому самый важный фактор – практика, только она даст вам нужные навыки.

Подготовка заготовки и ее крепление

Этот этап важен, так как от него зависит, насколько качественно будет проведена обработка.

Относительно него можно отметить следующее:

  • В первую очередь нужно найти элементы требуемого размера, что касается древесины, то для начинающих наилучшим вариантом является липа, так как она очень хорошо поддается обработке. Также неплохими решениями могут стать клен и береза, более твердые породы применять не рекомендуется;

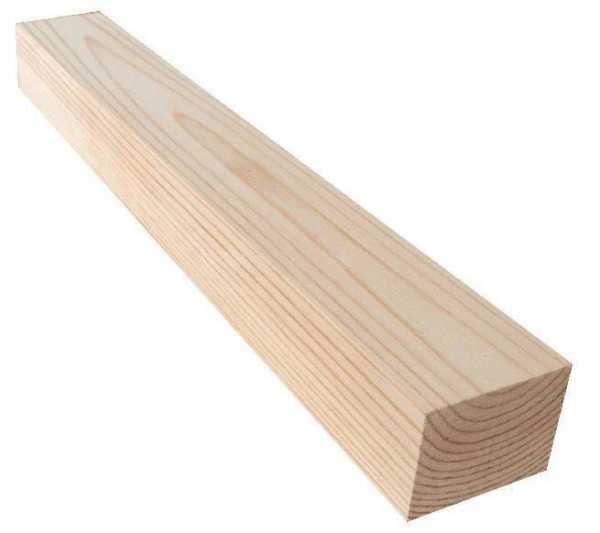

Чаще всего для заготовок берется липовый брусок

  • Крепление заготовки производится с помощью патрона, он может быть разных конфигураций, самая простая конструкция — в виде трезубца, который держит древесину. Но этот вариант подходит далеко не всегда, а используются другие типы систем: планшайба, кулачковый патрон, втулочный вариант — все зависит от особенностей изготовления того или иного изделия;

Кулачковый токарный патрон по дереву идеален для случаев, когда заготовка закрепляется только с одной стороны

  • В первую очередь нужно найти центр заготовки с помощью столярного центроискателя, это приспособление обязательно должно быть в наличии, если вы собираетесь заниматься токарными работами;

Угольники-центроискатели – полезные приспособления для самых разных столярных работ

  • Далее с помощью керна делаются углубление по центру заготовки, после чего ее размещают между патроном и задней бабкой, крепление должно быть таким, чтобы элемент без проблем можно было проворачивать рукой;
  • Последний этап – подведение подручника к заготовке, элемент должен располагаться так, чтобы при вращении за него не цеплялась деталь, поэтому перед его фиксацией проверьте, свободно ли движется элемент.

Рабочий процесс

Что касается этой части работ, то в нее входят следующие операции:

  • Вначале с помощью рейера необходимо провести черновую обработку, лучше всего это делать примерно на 1000-1500 оборотов, чем точнее нужен результат, тем выше должны быть обороты. Рабочая часть должна опираться на подручник и слегка касаться заготовки нижней стороной, далее ручка приподнимается до тех пор, пока лезвие не врежется в поверхность и не начнет снимать хорошо скручивающуюся стружку;

Двигаться нужно от бабки к шпинделю, передвигая опорный элемент по мере необходимости

  • После черновой обработки нужно провести разметку заготовки с помощью карандаша, линии отмечают, просто проворачивая элемент, они будут показывать границы различных элементов и выступов и значительно упростят процесс вытачивания изделий своими руками;
  • Далее производится обработка с помощью резцов нужной конфигурации, чаще всего используется косой вариант, так как с его помощью можно выводить элементы самых разных конфигураций. При этом обороты должны быть высокими, чем они больше, тем выше качество поверхности;

Важно! При работе соблюдайте технику безопасности: застегивайте рукава, чтобы предотвратить их накручивание, и используйте защитные очки.

  • Важно постоянно сверяться с шаблоном, когда отдельный элемент совпадет, то можно двигаться дальше, для удобства можно, обработав одну половину, перевернуть заготовку другой стороной. Когда шаблон полностью совпал, основной этап можно считать почти завершенным;

Вот так выглядит последовательность работ на схеме

  • С помощью все того же косого резца производится надрезка торцов, до конца это делать ни в коем случае нельзя, оставляйте небольшой участок, на котором будет держаться элемент;
  • Затем опорный элемент снимается и шлифуется с помощью наждачной бумаги для дерева, работа проста: складываете наждачку вдвое и аккуратно обрабатываете поверхность на всех участках;
  • При желании можно нанести пропитку или лак также прямо на месте, для этого просто приставляете кисть и проворачиваете элемент рукой;
  • Последний этап – отрезка оставшихся участков надувкой, остается только снять изделие.

Вывод

Освоить токарные работы с древесиной несложно, вы сможете самостоятельно изготавливать элементы, цена которых в продаже очень велика, то есть вы не только будете заниматься интересным делом, но и сможете получить уникальные изделия почти бесплатно. Видео в этой статье расскажет о процессе еще подробнее, а, если у вас есть вопросы, можете задать их в комментариях ниже.

rubankom.com

Токарные работы по дереву: ремесло или искусство

В этой статье мы познакомим вас с основными правилами изготовления изделий, которые можно своими руками выточить на токарном станке. Токарные работы по дереву - это художественная обработка древесины, начиная от подсвечников и заканчивая балясинами для лестничных пролетов. Процесс вытачивания достаточно сложный и состоит из нескольких составляющих: выбора заготовки и инструмента, определения скорости вращения заготовки, непосредственно вытачивания и последующей отделки. Иногда готовое изделие требует обработки лаком, промежуточной полировки и просушки. Но сначала выбираем заготовку. Правила несложные, первым делом необходимо определить размеры изделия в готовом виде.

Предположим, нам нужно выточить подсвечник. Есть чертеж, где указаны все размеры, длина - 45 мм, диаметр - 48 мм у основания, и 35 мм - диаметр верхушки, куда будет вставляться свеча. Заготовка подбирается с расчетом – длина плюс 8 см, если ваш токарный станок по дереву оснащен кулачковым патроном, и длина плюс 4 см, если шпиндель станка с планшайбой. Толщина заготовки должна быть с запасом в 20 мм, то есть при заданном диаметре 48 мм, заготовка понадобится диаметром 68-70 мм.

Большое значение имеет сорт древесины, из которой вы будете вытачивать подсвечник. Дело в том, что токарная обработка древесины возможна только при использовании твердых сортов. Хвойные породы категорически не подходят, о них можно сразу забыть. Хорошо поддаются токарной обработке: бук, ясень, груша, яблоня, вишня, дуб, граб, орех и другие примерно той же твердости. Помимо твердости, имеет значение текстура материала. Токарные работы по дереву дают хорошие результаты, если древесина красива. Однотонные сорта в готовом изделии не будут смотреться. Например, бук, граб и груша обладают текстурой со слабовыраженным рисунком, а ясень, яблоня и орех, наоборот, отличаются очень интересным, ярким рисунком, особенно на поперечном и диагональном срезе.

Но особенно красива текстура взрослого дерева белой акации, рисунок в разводах напоминает знаменитый камень малахит, к тому же древесина акации тоже зеленого цвета. Хорошей текстурной привлекательностью обладают некоторые арфриканские сорта. Например, паддук настоящего красно-кирпичного цвета, сорт Кевазинго имеет темно-шоколадный оттенок, а древесина макоре цвета кофе с молоком. Самая благородная расцветка у древесины палисандра, на словах эту текстуру передать сложно. Токарные работы по дереву возможны на любом твердом материале, и выбор древесины всецело за вами.

Устанавливаем нашу заготовку в станок, один конец зажимаем в кулачки, а другой конец подпираем центром задней бабки. Центр может быть вращающимся или неподвижным, в любом случае его носик надежно поддержит будущий подсвечник. Но все же необходимо время от времени поджимать задний упор, не забывая, что токарные работы по дереву на дому требуют повышенного внимания и аккуратности, чтобы случайно из станка не вылетела заготовка. Далее выбираем скорость вращения. Для вытачивания изделия диаметром 38 мм оптимальной будет скорость вращения шпинделя 350 – 450 оборотов в минуту. Для шлифовки и полировки изделия скорость нужно будет увеличить примерно в два раза.

Сначала необходимо проточить заготовку по всей длине так, чтобы выровнять ее поверхность и получить правильный гладкий цилиндр. Безупречная ровная поверхность нужна для разметки. Все размеры с чертежа переносим на поверхность заготовки. Для этого отмеряем все обозначенные длины и наносим карандашом метки. Затем запускаем станок и на вращающейся детали прикладываем карандаш в отмеченных точках, получаем ровные круговые границы. После этой операции можно начинать вытачивать изделие. Но при этом необходимо постоянно контролировать процесс, лучше лишний раз промерить, чтобы не ошибиться в расчетах. Токарные работы по дереву - дело увлекательное и творческое, при правильном подходе может доставить массу удовольствия.

fb.ru

Резцы для обработки дерева на токарных станках: особенности использования и разновидности

Токарный станок по дереву считается незаменимым помощником во время тщательной обработки древесины. При помощи такого инструмента можно вытачивать балясину для крыльца, а также конструировать лестницу для мансарды. Токарный станок помогает настоящим мастерам изготавливать точёные детали к разнообразным наличникам, создавать оригинальные элементы для внутренней и внешней отделки дома, детали для сбора мебели, а также многие другие конструкции.

Основа токарного станка по дереву – это однофазный электрический двигатель, мощность которого составляет около одного киловатта. Некоторые производители во время производственного процесса применяли трехфазные двигателя, которые имеют номинальную мощность около 1,5 киловатта. Стоит отметить, что последний агрегат работает исключительно по конденсаторной схеме. Специалисты рекомендуют мастерам останавливать свой выбор на электрических двигателях, которые имеют пониженное число оборотов за одну минуту. Но при этом такое значение не должно превышать отметки 1500.

Особенности использования токарных резцов по дереву

Сегодня на строительном рынке представлен большой и широкий ассортимент токарных резцов по дереву. Каждый желающий сможет сделать такое приобретение. Но многие специалисты утверждают, что такие приспособления можно сделать своими руками и не тратить много денежных средств. Также представленные резцы по дереву можно адаптировать для собственных нужд.

Резцы состоят из заднего, заострённого и переднего угла. Стоит отметить, что угол заострения в первую очередь зависит от материала, который необходимо обработать. Мастера используют острые углы для работы с древесиной. Форма стружки зависит от значения переднего угла.

Как самостоятельно изготовить резцы по дереву?

Каждый человек сможет изготовить самодельные резцы, которые станут незаменимым помощником для обработки поверхностей. Для выполнения необходимо выполнить следующие этапы работы:

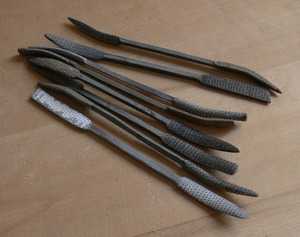

  • Подбор оптимальной конфигурации напильников или рашпилей. В дальнейшем ими можно обрабатывать деревянные и металлические поверхности;
  • Рашпили могут быть старыми, изношенными и даже практически негодными для изначального использования;
  • Все взятые детали затачиваются таким образом, чтобы они были не сильно острыми. Опытные мастера делают заточку под определённым углом, к примеру, 50-60 градусов;
  • Косой плоский резец затачивается с каждой стороны под углами по 40 градусов.

Чтобы обрабатывать дерево на токарном станке необходимо использовать отрезные резцы, заточенные с двух сторон для грубого и первичного выравнивания заготовки, полукруглые проходные резцы. Они станут полезными для того, чтобы обработать поверхность после грубой зачистки.

При помощи такого инструмента можно удалить имеющиеся зазубрины, а также изготовить полукруглую выемку. Для работы со станком необходимо использовать косой плоский резец, которые поможет закруглить все грани, подрезать основание или торцовые части детали.

Для того чтобы доработать или довести до совершенства деревянных деталей нужно применять маленькие полукруглые токарные и плоские прямые резцы.

Как правильно использовать деревянный токарный станок?

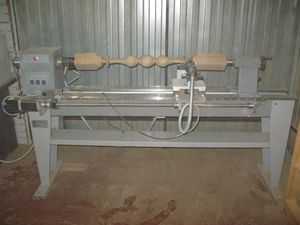

Сегодня токарные станки по дереву широко используются для создания многофункциональных деталей для мебели. Также при помощи таких инструментов можно сделать красивые и оригинальные элементы декора. Сюда можно отнести подсвечники, чашечки, игрушки, волчки и многие другие.

Токарные станки по дереву различаются между собой по размерной сетке в зависимости от любительских моделей. Они подходят для использования на промышленных станках, имеющие вес около нескольких сотен килограмм. Все представленные модели изготавливаются с применением базовой комплектации составных элементов.

Первым делом необходимо подобрать наиболее подходящий станок. Сегодня среди большого и разнообразного выбора представлены настольные токарные станки, которые идеально подойдут для небольшого проекта, к примеру, перьев. Более габаритные станки используются для выточки балясин, используемые для изготовления мебели и перил. Существует несколько параметров, по которым следует различать токарные станки:

  1. Длина станины позволяет определить максимальную длину бруска, который можно вытачивать при помощи резца;
  2. Диаметр обточки над станиной подразумевает под собой допустимый диаметр бруска;
  3. Лошадиная сила. Это показатель единицы мощности мотора, которая способна определить вес бруска для обтачивания без нагрузки на резец и станок;
  4. Обороты двигателя за одну минуту. Стоит отметить, что большое количество станков, которые представлены на строительном рынке имеют постоянную скорость. Техника, где есть низкие скоростные режимы можно без особых усилий обрабатывать куски дерева, имеющие неправильную форму. В то же время станки с предельно большим количеством полных оборотов за считаные минуты справятся с полированием материала на завершающих этапах работы.

Во время выбора станка для работы с резцами необходимо обратить особенное внимание на материал и вес. Модели из чугунной станины и стальной рамы имеют достаточно прочную, а также крепкую платформу для работы. Но они не включены в категорию мобильных станков, поэтому их трудно переставлять с одного места на другое. Если мастера работают и хранят собственный агрегат в многолюдных мастерских, то стоит подумать о покупке более компактной и лёгкой модели.

В качестве инструментов для работы в токарном станке используются специальные резцы. Они имеют длинные ручки изогнутой формы, чтобы мастера могли крепко и надёжно держать инструмент в руки, а также прикладывать необходимые усилия.

Благодаря удобным ручкам можно аккуратно контролировать лезвие, и при этом мастера не будут быстро чувствовать утомляемость. Обычные деревянные резцы не подходят для работы из-за короткой ручки.

Разновидности резцов, которые используются для станков по дереву

Существует несколько видов резцов, которые можно найти в любом магазине и рынке:

  • Стамески. Они оснащены лезвием специальной заточки и формы, чтобы вытачивать гладкие поверхности. Имеются также стамески с накатным роликом для придания заготовке рифленности.
  • Скребки. Чаще всего они достаточно ровные или немного изогнутые резцы, чтобы скоблить дерево цилиндрической или плоской формы. При помощи такого инструмента можно выполнять черновую обработку древесины;
  • Отрезные резцы имеют лезвия в форме ложки, помогающие создавать чашки и другие конструкции полукруглой формы;
  • Косые резцы, желобчатые стамески, вогнутые зубила и полукруглые резцы.

Чтобы ознакомиться со всеми тонкостями, прочими деталями и максимально подробной техникой безопасности необходимо ознакомиться с инструкцией к применению. Необходимо всегда хранить это руководство, чтобы подключать или использовать вспомогательное оборудование для станка. Руководство помогает регулярно проводить техническое обслуживание и проверку на исправность.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Обработка древесины на токарных станках - от выбора древесины до оборудования.

Деревообрабатывающий токарный станок является ключевым приспособлением при любой работе с деревом. Токарный станок вращает брусок дерева на высокой скорости, позволяя столяру наносить симметричные борозды. На токарных станках вытачивают причудливые резные ножки для столов, подсвечники и другие части с цилиндрическим сечением. К токарному станку можно добавлять различные инструменты, чтобы выполнять разные виды резьбы.

1. Подберите деревянный брусок для работы. Он должен быть относительно небольшим, чтобы помещаться в станок, и не иметь изъянов и трещин. Очень опасно, если дерево расщепляется в момент вращения на высокой скорости в токарном станке. Сразу же отключите станок, если вы видите какие-либо признаки разрушения целостности дерева.

2. Начертите две диагональные линии поперек каждого торца бруска, чтобы найти центр. Точки, которые вы получите при пересечении этих линий, станут точками присоединения бруска к зажимам токарного станка. Карандашом нанесите на заготовку предполагаемый рисунок.

3. Закрепите деревянный брусок в креплениях токарного станка. Убедитесь, что брусок хорошо закреплен и не вращается, когда вы надавливаете на него. Также проверьте, чтобы брусок был закреплен ровно. Если заготовка закреплена неровно, опасности нет, но вы не сможете резать под нужным углом, и готовое изделие будет испорчено.

4. Установите резец токарного станка так, чтобы он подходил близко к поверхности дерева, но не касался ее. При вращении дерева будет касаться только режущая кромка резца.

5. Включите питание и убедитесь, что брусок вращается ровно. С помощью режущих насадок нанесите резной узор на заготовку. Полукруглое долото используется для нанесения больших, грубых выемок в дереве. Сформируйте основную форму заготовки с помощью полукруглого долота, затем воспользуйтесь косой, круглой или заостренной стамеской для создания дополнительного рисунка.

6. Когда вы закончили работу над заготовкой, отключите токарный станок от питания. Дождитесь полной остановки перед тем, как брать обработанный брусок в руки или отсоединять его от станка.



Какие бывают фрезы?

Фрезерование является одним из наиболее распространенных методов обработки. По уровню производительности фрезерование превосходит строгание и в условиях крупносерийного производства уступает лишь наружному протягиванию. Кинематика процесса фрезерования характеризуется быстрым вращением инструмента вокруг его оси и медленным движением подачи.

Движение подачи при фрезеровании может быть прямолинейно-поступательным, вращательным, либо винтовым. При прямолинейном движении подачи фрезами производится обработка всевозможных цилиндрических поверхностей: плоскостей, всевозможных пазов и канавок, фасонных цилиндрических поверхностей.

При вращательном движении подачи фрезерованием обрабатываются поверхности вращения, а при винтовом движении подачи — всевозможные винтовые поверхности, например, стружечные канавки инструментов, впадины косозубых колес и т. п.

Фреза представляет собой исходное тело вращения, которое в процессе обработки касается поверхности детали, и на поверхности которого образованы режущие зубья. Форма исходного тела вращения зависит от формы обработанной поверхности и расположения оси фрезы относительно детали. Меняя положение оси инструмента относительно обработанной поверхности, можно спроектировать различные типы фрез, предназначенных для изготовления заданной детали.

Многообразие операций, выполняемых на фрезерных станках, обусловило разнообразность типов, форм и размеров фрез.

Цилиндрические фрезы

Цилиндрические фрезы применяются на горизонтально-фрезерных станках при обработке плоскостей. Эти фрезы могут быть с прямыми и винтовыми зубьями. Фрезы с винтовыми зубьями работают плавно; они широко применяются на производстве. Фрезы с прямыми зубьями используются лишь для обработки узких плоскостей, где преимущества фрез с винтовым зубом не оказывают большого влияния на процесс резания. При работе цилиндрических фрез с винтовыми зубьями возникают осевые усилия, которые при угле наклона зуба ОМЕГА = 30 -:- 45* достигают значительной величины. Поэтому применяют цилиндрические сдвоенные фрезы, у которых винтовые режущие зубья имеют разное направление наклона. Это позволяет уравновесить осевые усилия, действующие на фрезы, в процессе резания. В месте стыка фрез предусматривается перекрытие режущих кромок одной фрезы режущими кромками другой. Цилиндрические фрезы изготовляются из быстрорежущей стали, а также оснащаются твердосплавными пластинками, плоскими и винтовыми.

Торцовые фрезы

Торцовые фрезы широко применяются при обработке плоскостей на вертикально-фрезерных станках. Ось их устанавливается перпендикулярно обработанной плоскости детали. В отличие от цилиндрических фрез, где все точки режущих кромок являются профилирующими и формируют обработанную поверхность, у торцовых фрез только вершины режущих кромок зубьев являются профилирующими. Торцовые режущие кромки являются вспомогательными. Главную работу резания выполняют боковые режущие кромки, расположенные на наружной поверхности.

Так как на каждом зубе только вершинные зоны режущих кромок являются профилирующими, формы режущих кромок торцовой фрезы, предназначенной для обработки плоской поверхности, могут быть самыми разнообразными. В практике находят применение торцовые фрезы с режущими кромками в форме ломаной линии либо окружности. Причем углы в плане Ф на торцовых фрезах могут меняться в широких пределах. Наиболее часто угол в плане Ф на торцовых фрезах принимается равным 90° или 45—60°. С точки зрения стойкости фрезы его целесообразно выбирать наименьшей величины, обеспечивающей достаточную виброустойчивость процесса резания и заданную точность обработки детали.

Торцовые фрезы обеспечивают плавную работу даже при небольшой величине припуска, так как угол контакта с заготовкой у торцовых фрез не зависит от величины припуска и определяется шириной фрезерования и диаметром фрезы. Торцовая фреза может быть более массивной и жесткой, по сравнению с цилиндрическими фрезами, что дает возможность удобно размещать и надежно закреплять режущие элементы и оснащать их твердыми сплавами. Торцовое фрезерование обеспечивает обычно большую производительность, чем цилиндрическое. Поэтому в настоящее время большинство работ по фрезерованию плоскостей выполняется торцовыми фрезами.

Дисковые фрезы

Дисковые фрезы пазовые, двух- и трехсторонние  используются при фрезеровании лазов и канавок. Пазовые дисковые фрезы имеют зубья только на цилиндрической поверхности 'и предназначены для обработки относительно неглубоких пазов. Для уменьшения трения по торцам на пазовых фрезах предусматривается вспомогательный угол в плане ф1, порядка 30', т. е. толщина фрезы делается на периферии больше, чем в центральной части у ступицы. Важным элементом пазовой фрезы является ее толщина, которая выполняется с допуском 0,04—0,05 мм. По мере стачивания зубьев, в результате поднутрения, толщина фрезы уменьшается. Однако это не имеет практического значения, так как величина уменьшения невелика.

Однако эти фрезы обладают высокой производительностью, несмотря на частично срезанные зубья.

Для прорезания узких пазов и шлицев на деталях, а также разрезания материалов применяются топкие дисковые фрезы, которые называют пилами. У таких фрез поочередно то с одного, то с другого торца затачиваются фаски под углом 45*. Фаска срезает обычно 1/5—1/3 длины режущей кромки. Поэтому каждый зуб срезает стружку, ширина которой меньше ширины прорезаемого паза. Это позволяет более свободно размещаться стружке во впадине зуба и улучшает ее отвод. При ширине среза, равной ширине паза, торцы стружки соприкасаются с боковыми сторонами прорезаемого паза, что затрудняет свободное завивание и размещение стружки во впадине зуба и может привести к заклиниванию зубъев и поломке фрезы.

Угловые фрезы

Угловые фрезы  используются при фрезеровании угловых пазов и наклонных плоскостей. Одноугловые фрезы  имеют режущие кромки, расположенные на конической поверхности и торце. Двухугловые фрезы  имеют режущие кромки, расположенные на двух смежных конических поверхностях. Угловые фрезы находят широкое применение в инструментальном производстве для фрезерования стружечных канавок различных инструментов. В процессе работы одноугловыми фрезами возникают осевые усилия резания, так как срезание металла заготовки производится в основном режущими кромками, расположенными на конической поверхности. У двухугловых же фрез осевые усилия, возникающие при работе двух смежных угловых кромок зуба, несколько компенсируют друг друга, а при работе симметричных двухугловых фрез они взаимно уравновешиваются. Поэтому двухугловые фрезы работают более плавно. Угловые фрезы малых размеров изготовляются концевыми  с цилиндрическим или коническим хвостовиком.

Концевая фреза

Концевые фрезы  применяются для обработки глубоких пазов в корпусных деталях контурных выемок, уступов, взаимно перпендикулярных плоскостей. Концевые фрезы в шпинделе станка крепятся коническим или цилиндрическим хвостовиком. У этих фрез основную работу резания выполняют главные режущие кромки, расположенные на цилиндрической поверхности, а вспомогательные торцовые режущие кромки только зачищают дно канавки. Такие фрезы, как правило, изготовляются с винтовыми или наклонными зубьями. Угол наклона зубьев доходит до 30—45*. Диаметр концевых фрез выбирают меньшим (до 0,1 мм) ширины канавки, так как при фрезеровании наблюдается разбивание канавки.

Шпоночные фрезы

Разновидностью концевых фрез являются шпоночные двухзубые фрезы. Рассматриваемые шпоночные фрезы, подобно сверлу, могут углубляться в материал заготовки при осевом движении подачи и высверливать отверстие, а затем двигаться вдоль канавки. В момент осевой подачи основную работу резания выполняют торцовые кромки. Одна из них должна доходить до оси фрезы, чтобы обеспечить сверление отверстия.

kazap.ru
