Радиус загиба арматуры таблица – Минимальный – максимальный радиус загиба стержней арматуры строительной (минимальный диаметр оправки) Арматура класса А500СП , гладкие стержни, стержни периодического профиля, арматура класса A-I, Bp-I, A-III.

alexxlab | 29.03.2020 | 0 | Вопросы и ответы

Содержание

Радиус гибки арматуры гост. Арматура гост. Armatura-Tonna.ru

Анкеровка арматуры. Соединения арматуры. Гнутые стержни

Требования к анкеровке и соединению арматуры, гнутым стержням установлены в:

СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры , п. 8.3.18-8.3.30

Пособие к СП 52-101-2003 Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры , п. 5.29-5.41 (2.02 MB; 3y ago ; загрузок: 4086)

ГОСТ 14098-91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры (простейшее - соединение типа С23-Рэ (47.5 kB; 3y ago ; загрузок: 4156))

Для удобства работы разработана таблица в MS Excel (72.5 kB; 3y ago ; загрузок: 3024) для определения относительной (в диаметрах) и абсолютной (в мм) длины анкеровки и нахлёста для различных случаев

Места стыковки

Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84):

п.5.47 (5.37) Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в местах полного использования арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто.

Гнутые стержни

Следует различать минимальные радиусы загиба по условиям прочности арматуры и минимальный радиус загиба по условиям прочности бетона в месте изгиба:

требования к радиусу загиба по условиям прочности арматуры установлены в п.5.41 Пособия (2.02 MB; 3y ago ; загрузок: 4086)

требования к радиусу загиба по условиям прочности бетона в месте изгиба установлены в п.5.36 Пособия (2.02 MB; 3y ago ; загрузок: 4086)

Применение в проекте

Все соединения отдельных стержней арматуры – внахлёстку без сварки. Длина нахлёста арматуры – не менее 46 диаметров арматуры (при количестве стыкуемой в одном расчётном сечении элемента рабочей растянутой арматуры не более 50%) и не менее 76 диаметров арматуры (при стыковке в одном расчётном сечении элемента всей рабочей растянутой арматуры). Стыки арматуры попадают в одно расчётное сечение, если между их центрами менее 60 диаметров стыкуемой арматуры.

Нижнюю арматуру плит перекрытий и покрытия не допускается стыковать в средней трети пролета.
Верхнюю арматуру плит перекрытий и покрытия необходимо стыковать в средней трети пролета.

Верхнюю арматуру фундаментных плит не допускается стыковать в средней трети пролета.
Нижнюю арматуру фундаментных плит необходимо стыковать в средней трети пролета.

Увеличение расхода арматуры на нахлёсты стержней 2) в размере: 4% для d8, 5% для d12, 6% для d16 учтено в спецификациях для позиций, посчитанных в погонных метрах.

Минимальный диаметр оправки для арматуры принять в зависимости от диаметра стержня:

диаметр оправки не менее 5 диаметров стержня при диаметре стержня меньше 20 мм;

диаметр оправки не менее 8 диаметров стержня при диаметре стержня больше или равном 20 мм.

1) применимо для арматуры класса А500С и бетона класса B30

2) определяется по формуле: Lнахлёста /11700, где Lнахлёста - длина нахлёста в мм

Armin. -02-04 15:04

По поводу соединений стержней внахлестку без сварки.
В новой нормативной литературе (СП 52-101-2003, Пособие к СП 52-101-2003 и пр.) особо не оговаривается, тем не менее в старом пособии была рекомендация по поводу мест стыковки.

Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)
п.5.47 (5.37).
Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в местах полного использования арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто.

Соответственно пишу в общих указаниях в дополнение к указанному пишу (для плит перекрытия):
Нижнюю арматуру плиты допускается стыковать за исключением зон в средней трети пролетов с перепуском ____. Верхнюю арматуру допускается стыковать в средней трети пролета с перепуском _____.

Для фундаментных плит, соответственно наоборот.

Dmitry Rudenko. -02-04 15:11

Спасибо, ценное замечание

Гибка арматуры в МЕТАЛЛ БЮРО


Технологический процесс гибки строительной арматуры и ее виды в МЕТАЛЛ БЮРО

Гибкой арматурной заготовки или ее части придается изогнутая, криволинейная форма. Данная технологическая операция используется также для правки арматуры. При формоизменении арматурного стержня наружный слой металла растягивается, а внутренний – сжимается.

Для гибки арматуры, в зависимости от объема и технических требований заказа, МЕТАЛЛ БЮРО применяет следующие способы:
  • ручной
  • механизированный

Использование гнутой арматуры от МЕТАЛЛ БЮРО в строительстве

Для армирования железобетонных, монолитных конструкций может понадобиться не только прямолинейные арматурные прутки, но и гнутая арматура (хомуты, скобы, крюки и пр.), например:

  • На торцевых участках стен зданий по их высоте устанавливают поперечную арматуру в виде П-образных/замкнутых хомутов, создающих анкеровку концевых участков горизонтальных стержней и способствуют предохранению от выпучивания торцевых сжатых вертикальных армирующих стержней стен.
  • При конструировании узлов сопряжения балок с колоннами используется поперечная гнутая арматура в виде замкнутых хомутов/П-образных деталей, которые располагают в зоне рабочей арматуры балки.

Способы ручной гибки арматуры в МЕТАЛЛ БЮРО

Гибку легкой арматуры можно производить ручными способами:

  • гибку арматурных стержней диаметром до 6мм, закрепленных неподвижно, выполняют с помощью слесарных молотков, кругло-/плоскогубцев
  • для гибки арматуры 12 - 14 мм (или менее) можно использовать ручной станок
  • арматуру 14 мм и более можно подвергать правке и сгибать ручным способом с помощью правильных плит с закрепленными уголками/с закрепленными несколькими штифтами и специльных ключей в комплекте с плитами, размеры ключа подбирают в соответствии с диаметром арматурного стержня

Принцип действия ручного станка для гибки арматуры в МЕТАЛЛ БЮРО

Ручной гибочный станок предназначен для холодной гибки арматуры. На корпусе станка установлена плита, на которой находится рабочий диск с центральным и изгибочными пальцами, которые вращаются вместе с ним в правую или левую сторону с помощью длинной ручки-рычага. На неподвижной станине закреплен упорный палец, расположенный рядом с диском. Изгибание арматурного проката происходит вокруг центрального пальца (радиус изгиба определяется его диаметром), упорный палец способствует удержанию стержня от поворота.

На вращающемся диске предусмотрено использование сменных пальцев разного диаметра для корректировки радиуса/угла изгиба. Использование ручного станка оправдано при небольших объемах строительства для изготовления арматурных изделий невысокой точности. Процесс сгибания прутка вручную трудоемок и долог, поэтому для больших объемов арматуры используют механизированное оборудование.

Оправка при механизированной гибке арматурного проката в МЕТАЛЛ БЮРО

Современные способы гибки арматуры основаны на применении механизированного оборудования, которое имеет высокую производительность и позволяет осуществлять одновременную гибку нескольких стержней, заправленных в специальный держатель, с точностью обеспечивает требуемые параметры гнутых изделий, влияющих на надежность железобетонных и монолитных конструкций.

Так, при монолитном строительстве, применение гнутой арматуры с отгибами/загибами стержней требует соблюдения определенных диаметров загиба стержней, необходимого для того, чтобы не допустить раскалывания/разрушения бетона внутри загиба арматурного стержня. Поэтому при гибке стержней диаметр оправки выбирается в зависимости от диаметра арматуры, например:

  • для гладкой арматуры диаметром до 20мм диаметр оправки выбирают не менее 2,5хдиаметр арматуры/не менее 4хдиаметр арматурного стержня соответственно
  • для арматуры периодического профиля диаметром до 20мм/ 20мм диаметр оправки будет равен не менее 5хдиаметр арматуры/4хдиаметр арматуры соответственно

Для термомеханической арматуры А500С. А500СП гибка проводится только в холодном состоянии. Гибка арматуры проводится с максимальным углом изгиба 180˚.

Для гибки арматуры МЕТАЛЛ БЮРО использует станки с электрическим/ гидравлическим приводом, а также автоматизированные станки с программным управлением, позволяющие получить арматурные изделия высокой точности с заданным радиусом изгиба. Станки имеют разную производительность и предназначены для гнутья легкой (до 14мм диаметром) и тяжелой арматуры диаметром от 14мм, в т.ч. арматуры для крупных ж/б сооружений.

Гибка арматуры

Арматура используется в сцепке с бетоном для армирования (усиления) железобетонных конструкций. Арматура используется для возведения фундаментов зданий промышленного и гражданского назначения, с ее помощью производят бетонные блоки и металлические конструкции различного типа. Стержни арматуры используют в дорожных работах для усиления дорожного полотна, при возведении мостов и опор. Арматура берет на себя растягивающие напряжения (например, в балках) или служит для упрочнения бетона (например, в колоннах).

пример изделия из согнутой арматуры

Для производства некоторых типов металлоконструкций арматурины необходимо изогнуть под определенным углом. Арматуру производят из специальных сталей и дополнительно упрочняют закалкой, напряжением или сжатием, поэтому металлические прутки обладают дополнительной жесткостью и прочностью. Для того, чтобы согнуть такой пруток, требуется специальное оборудование, но согнуть пруток можно и в домашних условиях.

Существует два способа гибки арматуры: холодный и горячий.

Горячая гибка арматуры

Металлический пруток в зоне гибки нагревают до температуры 700-800 градусов, а затем при помощи подручных инструментов загибают под нужным углом. Важный момент: нельзя производить отпуск в воде, необходимо дождаться естественного остывания металла на воздухе.

При нагревании металл становится пластичным, поэтому при охлаждении в воде он приобретает хрупкость и ломкость (становится закаленным). При этом конечный продукт представляет собой нормализованную мягкую сталь, которая не всегда подходит для сильнонагруженных бетонных конструкций. В этом случае используют холодную гибку арматуры.

Холодная гибка арматуры

При холодной гибке металл подвергается деформации без предварительного нагрева, при помощи инструментов и физической силы. Использование рычага значительно облегчает задачу. В качестве рычага можно использовать, например, два куска трубы. Диаметр трубы подбирается таким образом, чтобы диаметр трубы был меньше диаметра трубы и свободно проходил сквозь трубу. Один отрезок трубы надежно фиксируется, затем в трубу вставляется арматура до места требуемого сгиба, а на нее одевается второй участок трубы.

Но более эффективно, конечно, использовать специальные станки для гибки арматуры. Если вам необходимо согнуть арматуру в большом количестве, советуем обратиться к профессионалам .

Классификация станков для гибки арматуры

Все оборудование для гибки можно условно поделить на мобильные устройства и стационарные станки. Их также можно классифицировать по весу (легкие и тяжелые). Тяжелые станки, как правило, являются стационарными и используются в производственных цехах предприятий, занимающихся производством изделий ЖБИ или металлоконструкций. Зачастую они используются непосредственно в цехах, производящих железобетонные плиты. Такой тип оборудования требует определенных условий для подключения.

Мобильные устройства могут обладать разным весом, но их подключение может быть осуществлено без соблюдения специальных требований (они могут подключаться к переносным генераторам). Такие устройства можно подключать и использовать непосредственно на месте проведения работ.

Разновидности станков для гибки арматуры

Станки для гибки арматуры делятся на две большие группы: ручные и автоматизированные.

Ручные станки имеют простое устройство и не обладают большим весом (являются транспортабельными). Но функциональные возможности такого оборудования являются ограниченными. Например, диаметр прутков для гибки не должен превышать 14 мм.

Ручные станки могут быть также снабжены системой ЧПУ, при этом рабочий лишь контролирует работу станка. Использование пульта автоматизированного управления позволяет контролировать угол загиба, который можно запрограммировать вручную. Многие станки имеют сменные насадки, что значительно расширяет спектр их технических возможностей.

Автоматизированные устройства работают по одному принципу, отличие состоит лишь в диаметре используемого прутка и конструкции устройства. По принципу работы такие станки схожи с трубогибами. Металлический пруток поджимают к неподвижной части устройства и, используя отправочные валки необходимого радиуса, при помощи системы рычагов или прижимного вала, сгибают под нужным углом.

Гидравлические и пневматические машины имеют гораздо большие мощности. Используя силу сжатого воздуха или воды, можно сгибать прутки гораздо большего диаметра.

Электромеханические станки гарантируют точность угла сгиба и могут быть использованы для производства ответственных конструкций сложной конфигурации.

Стандартный угол гибки в автоматизированных устройствах равен ≤180 градусов. В тех случаях, когда требуется иной угол гибки, предприятия заказывают оборудование с индивидуальными характеристиками.

Во всех случаях необходимо также учитывать особенности исходного сырья. Так, например, арматуры класса А3 может быть легко согнута даже в холодном состоянии под прямым углом без потери прочности. При сгибе на угол в 180 градусов прочность конструкции уменьшается на 10%.

Не рекомендуется сгибать арматуру одного диаметра на станке с заданными параметрами для другого сечения. Не рекомендуется слишком сильно перегревать место сгиба. Металл должен быть красного оттенка. Не рекомендуется сгибать арматуру с внешними дефектами (трещины, сколы, заусенцы). В этих случаях металлический пруток может лопнуть в месте сгиба.

Источники: http://fordewind.org/wiki/doku.php?id=%D0%B0%D0%BD%D0%BA%D0%B5%D1%80%D0%BE%D0%B2%D0%BA%D0%B0, http://metalburo.ru/armatura/asso_service/gibka_armatury/, http://stalnaya-armatura.ru//03/03/%D0%B3%D0%B8%D0%B1%D0%BA%D0%B0-%D0%B0%D1%80%D0%BC%D0%B0%D1%82%D1%83%D1%80%D1%8B/



Комментариев пока нет!

armatura-tonna.ru

Радиус гибки арматуры гост

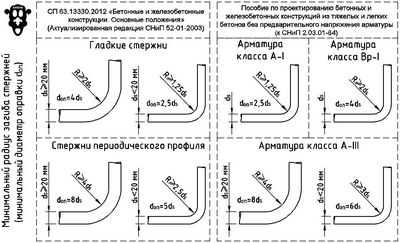

Минимальный — максимальный радиус загиба стержней (минимальный диаметр оправки) Арматура класса А500СП СТО3654501-005-2006, гладкие стержни, стержни периодического профиля, СП 63.13330.2012/СНиП5201-2003, арматура класса A-I, Bp-I, A-III Пособие к СНиП2.03.01-84.

Откроется в полном размере по клику в новом окне:

Откроется в полном размере по клику в новом окне:

Анкеровка арматуры. Соединения арматуры. Гнутые стержни

Требования к анкеровке и соединению арматуры, гнутым стержням установлены в:

СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры , п. 8.3.18-8.3.30

Пособие к СП 52-101-2003 Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры , п. 5.29-5.41 (2.02 MB; 3y ago ; загрузок: 4086)

ГОСТ 14098-91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры (простейшее — соединение типа С23-Рэ (47.5 kB; 3y ago ; загрузок: 4156))

Поделись ссылкой - это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Для удобства работы разработана таблица в MS Excel (72.5 kB; 3y ago ; загрузок: 3024) для определения относительной (в диаметрах) и абсолютной (в мм) длины анкеровки и нахлёста для различных случаев

Места стыковки

Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84):

п.5.47 (5.37) Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в местах полного использования арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто.

Гнутые стержни

Следует различать минимальные радиусы загиба по условиям прочности арматуры и минимальный радиус загиба по условиям прочности бетона в месте изгиба:

требования к радиусу загиба по условиям прочности арматуры установлены в п.5.41 Пособия (2.02 MB; 3y ago ; загрузок: 4086)

требования к радиусу загиба по условиям прочности бетона в месте изгиба установлены в п.5.36 Пособия (2.02 MB; 3y ago ; загрузок: 4086)

Применение в проекте

Все соединения отдельных стержней арматуры – внахлёстку без сварки. Длина нахлёста арматуры – не менее 46 диаметров арматуры (при количестве стыкуемой в одном расчётном сечении элемента рабочей растянутой арматуры не более 50%) и не менее 76 диаметров арматуры (при стыковке в одном расчётном сечении элемента всей рабочей растянутой арматуры). Стыки арматуры попадают в одно расчётное сечение, если между их центрами менее 60 диаметров стыкуемой арматуры.

Нижнюю арматуру плит перекрытий и покрытия не допускается стыковать в средней трети пролета.
Верхнюю арматуру плит перекрытий и покрытия необходимо стыковать в средней трети пролета.

Верхнюю арматуру фундаментных плит не допускается стыковать в средней трети пролета.
Нижнюю арматуру фундаментных плит необходимо стыковать в средней трети пролета.

Увеличение расхода арматуры на нахлёсты стержней 2) в размере: 4% для d8, 5% для d12, 6% для d16 учтено в спецификациях для позиций, посчитанных в погонных метрах.

Минимальный диаметр оправки для арматуры принять в зависимости от диаметра стержня:

диаметр оправки не менее 5 диаметров стержня при диаметре стержня меньше 20 мм;

диаметр оправки не менее 8 диаметров стержня при диаметре стержня больше или равном 20 мм.

1) применимо для арматуры класса А500С и бетона класса B30

2) определяется по формуле: Lнахлёста /11700, где Lнахлёста — длина нахлёста в мм

Armin. -02-04 15:04

По поводу соединений стержней внахлестку без сварки.
В новой нормативной литературе (СП 52-101-2003, Пособие к СП 52-101-2003 и пр.) особо не оговаривается, тем не менее в старом пособии была рекомендация по поводу мест стыковки.

Пособие по проектированию бетонных и

vsjaarmatura.ru

Минимальный диаметр загиба стержней арматуры

Минимальный — максимальный радиус загиба стержней (минимальный диаметр оправки) Арматура класса А500СП СТО3654501-005-2006, гладкие стержни, стержни периодического профиля, СП 63.13330.2012/СНиП5201-2003, арматура класса A-I, Bp-I, A-III Пособие к СНиП2.03.01-84.

Откроется в полном размере по клику в новом окне:

Откроется в полном размере по клику в новом окне:

Анкеровка арматуры. Соединения арматуры. Гнутые стержни

Требования к анкеровке и соединению арматуры, гнутым стержням установлены в:

СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры , п. 8.3.18-8.3.30

Пособие к СП 52-101-2003 Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры , п. 5.29-5.41 (2.02 MB; 3y ago ; загрузок: 4086)

ГОСТ 14098-91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры (простейшее — соединение типа С23-Рэ (47.5 kB; 3y ago ; загрузок: 4156))

Поделись ссылкой - это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Для удобства работы разработана таблица в MS Excel (72.5 kB; 3y ago ; загрузок: 3024) для определения относительной (в диаметрах) и абсолютной (в мм) длины анкеровки и нахлёста для различных случаев

Места стыковки

Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84):

п.5.47 (5.37) Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в местах полного использования арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто.

Гнутые стержни

Следует различать минимальные радиусы загиба по условиям прочности арматуры и минимальный радиус загиба по условиям прочности бетона в месте изгиба:

требования к радиусу загиба по условиям прочности арматуры установлены в п.5.41 Пособия (2.02 MB; 3y ago ; загрузок: 4086)

требования к радиусу загиба по условиям прочности бетона в месте изгиба установлены в п.5.36 Пособия (2.02 MB; 3y ago ; загрузок: 4086)

Применение в проекте

Все соединения отдельных стержней арматуры – внахлёстку без сварки. Длина нахлёста арматуры – не менее 46 диаметров арматуры (при количестве стыкуемой в одном расчётном сечении элемента рабочей растянутой арматуры не более 50%) и не менее 76 диаметров арматуры (при стыковке в одном расчётном сечении элемента всей рабочей растянутой арматуры). Стыки арматуры попадают в одно расчётное сечение, если между их центрами менее 60 диаметров стыкуемой арматуры.

Нижнюю арматуру плит перекрытий и покрытия не допускается стыковать в средней трети пролета.
Верхнюю арматуру плит перекрытий и покрытия необходимо стыковать в средней трети пролета.

Верхнюю арматуру фундаментных плит не допускается стыковать в средней трети пролета.
Нижнюю арматуру фундаментных плит необходимо стыковать в средней трети пролета.

Увеличение расхода арматуры на нахлёсты стержней 2) в размере: 4% для d8, 5% для d12, 6% для d16 учтено в спецификациях для позиций, посчитанных в погонных метрах.

Минимальный диаметр оправки для арматуры принять в зависимости от диаметра стержня:

диаметр оправки не менее 5 диаметров стержня при диаметре стержня меньше 20 мм;

диаметр оправки не менее 8 диаметров стержня при диаметре стержня больше или равном 20 мм.

1) применимо для арматуры класса А500С и бетона класса B30

2) определяется по формуле: Lнахлёста /11700, где Lнахлёста — длина нахлёста в мм

Armin. -02-04 15:04

По поводу соединений стержней внахлестку без сварки.
В новой нормативной литературе (СП 52-101-2003, Пособие к СП 52-101-2003 и пр.) особо не оговаривается, тем не менее в старом пособии была рекомендация по поводу мест стыковки.

Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)
п.5.47 (5.37).
Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в местах полного использования арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто.

Соответственно пишу в общих указаниях в дополнение к указанному пишу (для плит перекрытия):
Нижнюю арматуру

vsjaarmatura.ru

Руководство «Руководство по конструированию бетонных и железобетонных конструкций их тяжелого бетона (без предварительного напряжения)»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Как стыковать арматуру в колоннах

Архив рассылки "Непрошеные советы" для начинающих проектировщиков. Выпуск № 8.

Доброе утро!

Как и обещала, в этом выпуске я расскажу о стыковке рабочей арматуры в колоннах.

Сначала хочу поговорить о стыковке внахлестку. Если вы выбрали именно этот способ, то нужно всегда помнить, что увязывать расположение арматуры должен проектировщик, а не строители. Если в проекте не будет оговорено положение и форма выпусков арматуры, их отогнут случайным образом или не отогнут вовсе. А после бетонирования колонны гнуть выпуски без нагрева арматуры (а это запрещено нормами) невозможно. В итоге, кое-как торчащая арматура может, во-первых, помешать укладке арматуры балок (если таковые имеются), а во-вторых, и это хуже, помешать нормально установить арматуру выше стоящей колонны.

Как нужно показывать изгибаемый стержень на чертеже? Например, у нас колонна высотой 2900 мм, толщина перекрытия 180 мм, арматура класса А400С диаметром 16 мм, бетон класса В25.

Объясню по пунктам:

  • Чтобы в вышестоящей колонне арматура стала на то же место, что и в нижестоящей (особенно угловая), нужно изогнуть выпуск минимум на 20 мм. Не на 16 мм, обратите внимание! Т.к. 16 мм – это номинальный диаметр, по факту он больше за счет выступов на арматуре. Если гнуть больше, чем на 20мм, с запасом, тогда стержни будет сложно подвязать друг к другу.
  • 2920 мм + 160 мм = сумма высоты этажа и толщины перекрытия, в данном случае место гиба стержня находится в толще перекрытия. 1300 мм – это длина нахлестки арматуры для стержня диаметром 16 мм в бетоне класса В25 (в данном случае, это одна длина нахлестки – об проблеме выбора длины нахлестки я писала в прошлом выпуске).
  • R=48 – это радиус загиба стержня. Рабочую арматуру строители обязаны гнуть с помощью специальных устройств, без нагрева стержней, обеспечивая при гибке требуемый радиус загиба, который проектировщик должен заказать в проекте. Если на этом не делать ударения в проекте, то строители точно сами инициативу проявлять не будут. Для арматуры класса А400С (А III) минимальный радиус загиба стержней можно узнать из Руководства по проектированию бетонных и железобетонных конструкций из тяжелого бетона (таблица 33): для стержней диаметром меньше 20 мм радиус загиба равен 3d, для диаметра 20 мм и более – 4d, где d – диаметр стержня.

Иногда, особенно при наличии балок перекрытия, необходимо указывать в проекте не только форму стержня, но и положение выпусков – как они должны быть повернуты, чтобы разминуться с верхней арматурой балки. Сейчас объясню на примере. Есть у нас колонна, армируемая 8 стержнями  (на рисунке – голубым цветом) и балка с нижней арматурой (желтым) из трех стержней (от колонны до колонны) и верхней арматурой (синим) из трех стержней над колонной – вся арматура диаметром 16 мм. Зеленым показана рабочая арматура колонны следующего этажа.

Теперь посмотрим, что же будет, если мы не дадим информацию с сечения 3-3 на чертеже? Для нижней арматуры ситуация особо не изменится (см. сечение 1-1). Стержни над колонной мы все равно прерываем – их можно подогнуть и развернуть как угодно, лишь бы в бетоне были. А вот верхней арматуре можно чувствительно навредить. Допустим, выпуски не будут развернуты, как следует, и займут место верхней арматуры балки. Куда ей деваться? Разорвать нельзя – это верхняя арматура, ей не хватит длины анкеровки. Отодвинуть от края? Тогда защитный слой для рабочей арматуры будет больше допустимого, да и в углах хомутов арматуры не окажется – плохо.

А если не дать вообще информацию о том, что арматуру колонны нужно гнуть, и как именно нужно гнуть? Тогда «зеленым» стержням колонны следующего этажа вообще деваться некуда будет.

Вывод: очень важно дать в проекте информацию о форме стержней и их положении в пространстве.

Теперь пару слов скажу о стыковке арматуры сваркой. Оптимальный способ сварки стержней колонны – это сварка с накладками (ГОСТ 14098-91-С21-Рн, или ДСТУ Б В.2.6-169:2011 – сама я этот ДСТУ в глаза не видела, но наш техотдел клянется, что от ГОСТ отличается лишь название).

Минимум, который вы должны учесть в проекте – это указание ссылки на ГОСТ 14098-91-С21-Рн, а то строители приварят прихватками и никто не будет виноват, кроме проектировщика. В идеале необходимо сделать узел стыковки арматуры, заказать накладки, указать длину сварных швов и указать положение накладок относительно граней колонны. Насчет последнего поясню, ситуация подобна с положением выпусков арматуры. Особенно важно указать, где должны быть накладки, для угловых стержней колонн. Иначе строители приварят так, что защитного слоя бетона до арматуры не останется – особенно при больших диаметрах арматуры.

Еще желательно указывать о стыковке сварных швов вразбежку – чтобы в сечении было не более 50% сварных швов.

Еще для общего развития советую найти и почитать СТО 02495307-001-2007 «Сварные соединения арматурных стержней в монолитных железобетонных колоннах зданий и сооружений». Я понимаю, что это стандарт организации и ссылаться на него не корректно, но в нем много хороших решений и отличных идей, опробованных на практике, например вот таких:

Надеюсь, эта информация была полезной для вас! Интересных вам проектов!

С уважением, Ирина.

class="eliadunit">
Добавить комментарий

svoydom.net.ua

Длина арматуры 8 диаметр. Диаметр арматуры. Armatura-Tonna.ru

Почему во всех прайсах длина арматуры 11,7 м?Почему не 12?

В ГОСТе по арматурам что сказано?

В ГОСТ 5781-82 сказано, что арматурные стержни изготавливаются длиной от 6 до 12 м, а по согласованию с потребителем - длиной до 25 м. Разумеется, есть допуск на изготовление стержней и он составляет до +70 мм в зависимости от точности резки.
Что касается полувагонов, то они разные бывают. Полувагоны старого образца грузоподъемностью 63 т и с деревянными бортами действительно имеют внутренний габарит по длине 12004 мм. Полувагоны с металлическими бортами имеют больший габарит и грузоподъемность. Точнее можно посмотреть, например, в Справочнике Металлические конструкции под редакцией Кузнецова в 1 томе.

Заказчик 12 м покупает, ему дают 11,7, а засчет 0,3 м с каждой арматурины завод кормится.

Арматуру продают на вес. Можно заказать стержни определенной длины, но это за отдельные деньги.

Я полагаю, здесь дело не в вагонах и грузовиках, поскольку по логике транспорт должен был проектироваться под основную продукцию (тем более в закрытой стране, я имею в виду СССР), а не продукция под транспорт.

Вообще то задается провозной железнодорожный габарит, зависящий от конкретного подвижного состава железных дорог и в него обязаны вписываться даже конструкторы военной техники, а не то что производители какой-то арматуры для строительства. И изменить этот провозной габарит можно только заменив подвижной состав железных дорог, а это очень дорогое удовольствие даже для такого государства каким был СССР.

В принципе - можно ту же арматуру перевозить в наклонном положении и лучше использовать габариты того же полувагона. Но для этого потребуются нестандартные подкладки (подставки), а это дополнительные затраты, ну и зачем производителям это нужно?
Кроме того - арматурные стержни в пачке сложены не идеально. Концы стержней смещены друг относительно друга. Это тоже надо учитывать. Ну и в итоге имеем то что имеем - длину стержней 11,7 - 11,8 м.

Длина арматуры

В строительных работах арматура так же востребована, как бетон. Ее обязательно используют при возведении фундамента, разных бетонных массивных конструкций. Когда составляется документация на стадии проектирования, обязательно необходимо провести предварительный расчет расхода материалов. Для арматуры это определение параметров длины и веса, потому как на фундамент или другую конструкцию расчеты ведутся в метрах, а продается материал на вес. Потому ключевой параметр – длина арматуры, от которого надо отталкиваться в дальнейших расчетах.

Самая часто встречающаяся у арматуры длина прута (хлыста) – 11,7 м. Она удобна тем, что внахлест вязанная арматура обычно идет метражом по 10 м. Остаток используется для связки с другим прутом рядом. Тогда, имея ленточный 50-метровый фундамент, хватит 20 хлыстов той длины, что часто задана производителем. Только немного остатков придется подпилить, а также некоторые прутья попилить для горизонтальных и вертикальных стержней.

Пластиковая арматура длину стержня имеет практически ту же. Ходовой размер на диаметр 8-14 мм выпускают стержнями по 12 м. предлагают такую арматуру иногда и в бухтах, когда объемы поставок крупные. Это удобно для застройщиков, потому что на крупном объекте целесообразнее раскатать бухту, поставить на фиксаторы – и все.

Длина арматуры: таблицы

Для того, чтобы точно рассчитать необходимое количество материала и не переплатить, надо знать такие параметры арматуры: вес, длину. Для определения веса арматуры длина всех стержней суммируется и умножается на вес 1 погонного метра. Где взять эту величину? Для этого специально построили таблицы для расчетов. В ней приведены соотношения диаметра арматуры и вес за метр.

Таким образом, если мы знаем, что нам надо 1000 м той же 12-миллиметровой арматуры, то покупая тонну, мы имеем ее с запасом 126 м (в 1 т арматуры 12 мм 1126 м прутьев).

С помощью таких таблиц очень удобно проводить прямые и обратные расчеты. Когда делается прикидка по метражу на фундамент, то потом этот показатель по первой таблице переводим в кг. Если покупаем оптом тоннами, то видим, хватает ли на всю конструкцию арматуры.

Длина мерной арматуры #8212; 11.7м, у немерной разная, обычно это от 5 до 7 и от 7 до 11 (метров). Данные в таблице #8212; теоретическая длина, может варьироваться в зависимости от производителя до 5-7%.

8 (499) 39I 26 18
8 (926) 786 14 04

Режим работы:
Ежедневно с 9:00 до 21:00

г. Москва, Строительная
ярмарка 41 км МКАД

Вес арматуры 6 и 8 мм

Арматура небольшого диаметра, к которой относятся прутья 6 и 8 мм в сечении имеет довольно широкую сферу применения. Такая арматура может быть представлена на рынке в двух основных видах – с гладким стержнем или с рифленой поверхностью. Как правило, основные характеристики конкретной арматуры зависят от марки стали, которая была использована при производстве. Вес арматуры 6 мм (0,222 кг) и 8 мм (0,395 кг) также может несущественно меняться в зависимости от марки использованной стали, однако в большей степени он зависит именно от диаметра сечения стального стержня.

Вес арматуры 8 мм и 6 мм необходимо знать специалистам при расчете точной стоимости проекта. Несмотря на небольшой диаметр, прокат отличается достаточно высокой прочностью и надежностью при сравнительно небольшом весе. Стальные прутья небольшого диаметра применяются сегодня довольно широко в самых разных сегментах строительства. В первую очередь их использование обусловлено в промышленном и гражданском строительстве. Также тонкая арматура применяется в сварных сетках и конструкция, при изготовлении металлических каркасов, в процессе армирования железобетонных изделий и бетонных конструкций. Более подробно о сферах применения данной арматуры вы можете узнать у специалистов компании «КА-РЭЗ» по телефонам, указанным на нашем сайте.

Для чего необходимо знать вес арматуры?

При проектировании различных объектах, а также непосредственно при строительстве домов из бетонных и железобетонных конструкций специалистам необходимо знать, сколько весит арматура 8 мм и 6 мм. Проектировщикам и сметчикам данная информация необходима для расчета бюджета, а также для определения необходимого количества используемого проката.

Вес арматуры можно рассчитать тремя способами:

  • вручную, используя специальные таблицы и формулы;
  • с помощью калькулятора и аналогичных программ;
  • с помощью специалистов компании «КА-РЭЗ».

При расчете веса арматуры с помощью таблиц необходимо учитывать суммарную длину стержней. При этом длина умножается па вес погонного метра, который берется из специализированной таблицы.

Вес арматуры необходимо учитывать на всех этапах строительства конструкции. Благодаря точной информации о весе арматуры, проектировщики могут оценить процент армирования конструкции.

Самостоятельно рассчитывать вес арматуры придется только в случаях, когда у вас отсутствует проект будущего строения, а также в тех случаях, когда в проект вносятся изменения, касающиеся диаметра арматуры, например, более тонкие стержни заменяются стержнями большего диаметра и пр.

За подробной информацией по весу изделий и их стоимости обращайтесь к менеджерам компании «КА-РЭЗ». В нашем каталоге представлена не только арматура 6 мм и 8 мм, но и другие диаметры от 10 до 40 мм.

Источники: http://forum.dwg.ru/showthread.php?t=60222, http://a-12.ru/spravochnik/dlina-armatury, http://armatura-karez.ru/article/harakteristika/ves-armatury-6-i-8-mm/


Комментарии: 2

armatura-tonna.ru

Как определить диаметр арматуры по сечению. Диаметр арматуры. Armatura-Tonna.ru

Расчет арматуры для ленточного фундамента

Правильный подбор прутьев арматуры

Строительство зданий и сооружений начинается с проведения расчета и закладки основания. Причем продолжительность службы строения, а также его надежность и прочность в полной мере зависят от точности выполнения расчета.

Фундамент – это основа всех капитальных строений. Он служит для перераспределения на почву принимаемой нагрузки. Верхняя поверхность фундамента называется обрезом, она играет роль основания для стен, нижняя же плоскость, называемая подошвой, распределяет полученные нагрузки.

Характеристики ленточного основания

Сегодня в сфере строительства широкое распространение получил фундамент, выполненный из железобетона. Благодаря простой технологии такой тип основания можно легко смонтировать, не используя при этом спецтехнику и грузоподъемные механизмы. Главное, правильно подобрать сечение, определить заглубление, диаметр арматуры для ленточного фундамента.

Широкое распространение основание ленточного типа получило из-за того, что его можно обустроить практически на любом типе почвы, а также благодаря большому сроку службы – около 150 лет. Эти показатели обеспечиваются качеством бетонной смеси и эффективно выполненным армированием.

Бетон, невзирая на его высокие эксплуатационные характеристики, является хрупким стройматериалом, поэтому даже при малых движениях он подвергается разрушению. Армирование предназначено для придания бетону особой пластичности и выполняется с помощью стальных прутьев. Для того чтобы улучшить сцепление с бетонной смесью основная часть поверхности прутьев выполняется ребристой.

Выбор диаметра арматуры

Расчет общей нагрузки, распределяемой на основание, а также выбор диаметра металлических прутьев осуществляется в процессе проектирования здания. Какой же диаметр считается оптимальным?

В основном в строительстве применяется стальной прут диаметром 10−12 мм, но встречается и аналоги 14 сантиметров. В редких случаях при возведении легких построек на не пучинистых почвах применяют арматуру, толщина которой 8 мм.

Схема армирования

Схематическое изображение вариантов армирования

Дабы придать особую прочность фундаменту необходимо укрепить обе его плоскости. С этой целью сооружают металлический каркас, состоящий из двух горизонтальных рядов металлических прутьев, и соединенных между собой вертикальными перемычками.

Горизонтальные прутья, расположенные продольно, принимают на себя основную нагрузку, а горизонтальные, расположенные поперечно, наряду с вертикальными прутьями придают основанию дополнительную прочность. На практике, достаточно использовать четыре продольных горизонтальных прута – два снизу и два сверху.

Допустимо в качестве вертикальных перемычек использовать гладкие прутья. Расстояние между соседними вертикальными перемычками должно быть одинаковым и лежит в пределах 0,3−0,8 м.

Важно знать, что расстояние между горизонтальными соседними прутьями, расположенными продольно, должно быть не менее 0,3 м, а для защиты материала от коррозии арматуру на 5 см заглубляют в бетонный раствор.

Расчет арматуры для ленточного основания

Эскиз монтажа фундамента с указанием диаметра арматуры

Если схема армирования выбрана, то приступают к расчету нужного для строительства материала. Следует определить, какое количество стального прута потребуется. Для этого к периметру новостройки прибавляют сумму длин всех стен, которые будут стоять на основании, и умножить полученный результат на указанное в схеме количество прутьев.

Когда нет возможности приобрести прутья заданной длины, и застройщик решает соединять отрезки, то выполнять это следует с метровым нахлестом. Нахлест также учитывается при выполнении расчетов.

Крайне редко можно приобрести стальной прут необходимой длины. В основном такой товар продается на вес. Для точного определения длины прута относительно веса, достаточно обратиться за помощью к справочнику, где указана таблица расчета арматуры.

Многие крупные заводы, выпускающие металлический прокат, соблюдают требования государственного стандарта, в котором указан вес одного погонного метра каждого изделия. Укажем вес арматуры в зависимости от его диаметра:

  • 8 кв. мм – 0,222 кг/м.
  • 10 кв. мм – 0,395 кг/м.
  • 12 кв. мм – 0,888 кг/м.
  • 14 кв. мм – 1,210 кг/м.

Особую значимость имеет способ соединения конструкционных составляющих. Большинство застройщиков ошибаются, считая, что конструкция станет намного крепче, а основание надежнее, если стальную арматуру соединить между собой при помощи электросварки.

Не всем застройщикам известно, что в процессе электросварки структура металла изменяется, что со временем может привести к нарушению целостности каркаса. Поэтому для фиксации стальных прутьев между собой желательно применять вязальную проволоку. Крепление арматуры осуществляется при помощи специального вязального крючка.

Необходимо помнить, что при строительстве крупного сооружения либо возведении здания на слабых, подвижных почвах горизонтальная арматура, расположенная продольно, укладывается по 3−4 прута в отдельно взятом поясе.

Любая железобетонная конструкция состоит из бетона и арматуры определенного диаметра. Мало того, эта арматура должна быть установлена с определенным шагом – расстоянием между стержнями.

В этой статье мы не будем рассматривать вопросы проектирования конструкций. Допустим, у нас уже есть проект, и мы знаем, какая арматура и с каким шагом установлена в плите. Но на стройке – как на стройке. Часто случается, что необходимого диаметра арматуры нет, а есть больший или меньший. И появляется задача наиболее экономичным и надежным способом заменить арматуру. Вот этому научит вас статья.

Скажу сразу, 100% экономии не выйдет – замена всегда предполагает перерасход арматуры, но свести его к минимуму мы постараемся.

Итак, разберемся с основами. У плиты есть арматура с определенным диаметром и шагом. Что это нам дает? Зная диаметр, мы узнаем площадь арматуры; зная шаг, мы всегда определим количество стержней на метр плиты.

Допустим, у нас d12 мм шаг 200 мм.

Площадь сечения стержня d12 равна 1,131 см 2 (см. таблицу). При шаге 200 мм мы имеем 1000/200=5 стержней в каждом метре плиты (здесь 1000 мм = 1 м).

Теперь найдем площадь арматуры на метр плиты, которая заложена в проекте (это самое важное значение в нашем расчете):

Вот эта цифра дает нам возможность пересчитать арматуру на любой диаметр. Рассмотрим на примерах.

Допустим, у нас есть в наличии стержни d14 мм. Конечно, мы можем не заморачиваться и установить их вместо d12 мм с шагом 200 мм. Но по-хорошему, можно и нужно поставить стержни реже. Пересчитаем шаг. Площадь сечения стержня d14 равна 1,539 см 2. Найдем количество стержней на 1 метр плиты:

5,655/1,539 = 3,67 = 4 шт. (округляем всегда в большую сторону!)

1000/4 = 250 мм – шаг стержней d14 мм.

Диаметр арматуры, мм

На первый взгляд, мы можем спокойно ставить арматуру d14 с шагом 250 мм. Но нужно проверить еще одно требование (см. «Руководство по конструированию железобетонных конструкций»).

Если в нашем случае, например, плита толщиной 180 мм, то 1,5 h = 1,5*180 = 270 мм, т.е. максимально допустимое расстояние между стержнями – 270 мм, а у нас 250 мм – проходит.

Если бы плита была 150 мм толщиной, то сэкономить на увеличении шага не удастся, т.к. максимально допустимый шаг арматуры в этом случае 200 мм не зависимо от диаметра арматуры.

Теперь предположим другой вариант: у нас в наличии есть арматура d10 мм.

Площадь стержней d10 равна 0,785 см 2.

5,655/0,785 = 7,2 = 8 шт.

Здесь нужно еще учитывать, что расстояние между стержнями меньше 100 мм не желательно. Это связано с производством работ: удобством укладки бетона и возможностью просунуть вибратор между ячейками арматуры. У нас 125 мм 100 мм – все в порядке.

Рассмотрим последний, наиболее редкий пример.

Допустим, у нас есть d8 и d14 (понемногу), одним из них не хватает заменить d12. Что делать? В таком случае, нужно, равномерно чередуя, использовать стержни двух диаметров.

Площадь стержней d8 равна 0,503 см 2.

Площадь стержней d14 равна 1,539 см 2.

Чтобы получить нужную площадь 5,655 см 2. мы можем подобрать два варианта:

1) 2 d14 + 6 d8: 2*1,539 + 6*0,503 = 6,204 5.655 см 2 ;

2) 3 d14 + 3 d8: 3*1,539 + 3*0,503 = 6,126 5.655 см 2.

В первом случае нужно уложить d14 с шагом 500мм (по 2 шт. на метр), а между ними – по 3 шт. 8 мм. В итоге, получим шаг арматуры 125 мм.

Во втором случае нужно чередовать d14 и d8 с шагом 165 мм (6 стержней на 1 метр).

В обоих случаях нужно учитывать толщину плиты, как это было описано выше.

Теперь посчитаем перерасход металла по весу.

При замене d12 шаг 200 мм на d14 шаг 250 мм. Вес 1 погонного метра d14 равен 1,21 кг, вес d12 равен 0,89 кг.

4*1,21/(5*0,89) = 1,09 – перерасход 9%.

При замене d12 шаг 200 мм на d10 шаг 125 мм. Вес 1 погонного метра d10 равен 0,62 кг, вес d12 равен 0,89 кг.

8*0,62/(5*0,89) = 1,11 – перерасход 11%.

При замене d12 шаг 200 мм на 2d14+6d8. Вес 1 погонного метра d14 равен 1,21 кг, вес d8 равен 0,4 кг.

(2*1,21+6*0,4)/(5*0,89) = 1,08 – перерасход 8%.

При замене d12 шаг 200 мм на 3d14+3d8. Вес 1 погонного метра d14 равен 1,21 кг, вес d8 равен 0,4 кг.

(3*1,21+3*0,4)/(5*0,89) = 1,09 – перерасход 9%.

Надеюсь, статья была вам полезной.

«Как выполнить армирование монолитного перекрытия частного дома» - на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).

Внимание! Для удобства ответов на ваши вопросы создан новый раздел БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ .

В этом разделе Вы можете задать вопросы и получить на них ответы. Комментарии в этой статье я закрываю. Если есть замечания к содержанию статьи, пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Еще полезные статьи:

Комментарии в данной теме закрыты. Чтобы получить бесплатную консультацию, перейдите по этой ссылке.

Таблица арматуры

Условные обозначения : + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — #8212; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Номер профиля
(номинальный диаметр)

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

Отправить заявку

ПРОФЕССИОНАЛЫ С ОПЫТОМ РАБОТЫ 8 ЛЕТ НА РЫНКЕ МЕТАЛЛОПРОКАТА

ГИБКОСТЬ ПРИ СОГЛАСОВАНИИ ЦЕНЫ ЗАКАЗА И УСЛОВИЙ ОПЛАТЫ

ШИРОКИЙ АССОРТИМЕНТ В НАЛИЧИИ НА СКЛАДЕ

СОВРЕМЕННОЕ МЕТАЛЛО-ОБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ

ВОЗМОЖНОСТЬ ДОСТАВКИ ИЛИ ОТГРУЗКИ КАЖДЫЙ ДЕНЬ

Источники: http://fundamentclub.ru/raschet/diametr-armatury-lentochnogo-fundamenta.html, http://svoydom.net.ua/kak-pereschitat-armaturu-plity-na-drugoy-diametr.html, http://block-metal.ru/product/tablica-armatury



Комментариев пока нет!

armatura-tonna.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
