Содержание

ленточного, плитного типа и столбчатого

Мероприятиям по возведению любого здания предшествуют проектные работы, в процессе которых определяется тип фундаментной базы и необходимое количество материалов для ее сооружения. Важной частью фундамента является арматурный каркас. Он повышает прочность основания, демпфирует растягивающие усилия и изгибающие нагрузки, а также предотвращает образование трещин. Для выполнения работ необходимо понимать, сколько арматуры нужно для армирования ленточного фундамента, а также для столбчатого и плитного основания. Разберемся с особенностями вычислений.

Расход арматуры на армирование ленточного фундамента

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования.

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

  • с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
  • выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

  • ленточных;
  • плитных;
  • столбчатых.
Расчет арматуры для ленточного фундамента



До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

  • вертикальных и поперечных стержней, между которыми выдержан равный интервал;
  • вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
  • муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

  • характеристик почвы;
  • габаритов здания;
  • конструктивных особенностей строения;
  • действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

  • размером сечения;
  • классом;
  • уровнем воспринимаемых нагрузок;
  • расположением в силовой решетке;
  • стоимостью.
Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

  • количество арматуры для фундамента;
  • сортамент вертикальных и поперечных прутков;
  • общая масса арматурного каркаса;
  • методы фиксации стальных стержней в силовой конструкции;
  • технология сборки несущей решетки;
  • шаг обвязки арматурных элементов.

Важно правильно выполнить расчет. Арматура для фундамента в этом случае обеспечит необходимый запас прочности. Рассмотрим, какие необходимы исходные данные для расчетов, а также изучим методику выполнения вычислений для различных типов фундаментов.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

  • длина и ширина фундаментной базы;
  • сечение железобетонной ленты;
  • интервал между каркасными элементами;
  • общее количество обвязочных поясов;
  • размер ячеек силовой решетки.
Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

  1. Рассчитайте общую длину ленточного контура.
  2. Вычислите количество элементов в поясах.
  3. Определите метраж горизонтальных стержней.
  4. Вычислите потребность в вертикальных прутках.
  5. Рассчитайте длину поперечных перемычек.
  6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:

  • пространственный каркас из арматуры сооружается в двух уровнях;
  • соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
  • обвязка выполняется отожженной проволокой в каждой точке соединения.

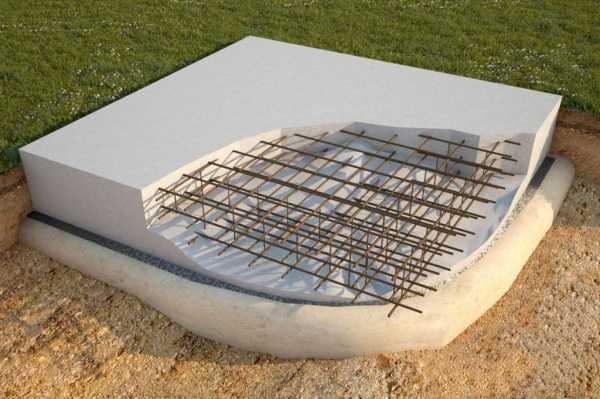

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции

:

  1. Определите количество горизонтальных прутков в каждом ярусе.
  2. Вычислите общий метраж арматурных стержней, формирующих ячейки.
  3. Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.

Сложив полученные значения, получим общую потребность в арматуре. Зная количество стыков, несложно определить необходимый объем стальной проволоки.

Как рассчитать арматуру на фундамент столбчатой конструкции

Основание столбчатого типа широко применяется для строительства различных зданий. Оно состоит из железобетонных опор квадратного и круглого сечения, установленных в углах строения, а также в точках пересечения капитальных стен и внутренних перегородок. Для повышения прочности опорных элементов применяются ребристые стержни сечением 1–1,2 см.

Рассчитать количество арматуры на фундамент столбчатого типа несложно, учитывая следующие данные:

  • каркас опорного элемента квадратного профиля формируется из 4 стержней;
  • решетка железобетонной опоры круглого сечения выполняется из трех прутьев;
  • длина элементов усиления соответствует размерам опорной колонны;
  • поперечная обвязка каркаса опорной колонны производится с шагом 0,4–0,5 м.
Алгоритм расчета расхода арматуры фундамента

Алгоритм расчета:

  1. Определите длину вертикальных стержней в одной опоре.
  2. Вычислите метраж элементов поперечной обвязки одного каркаса.
  3. Рассчитайте общую длину, сложив полученные значения.

Умножив результат на количество опор, получим общую длину арматуры.

Как посчитать арматуру для фундамента – пример вычислений

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения вычислений используем следующую информацию:

  • ширина основы 60 см, позволяет уложить в каждом поясе по 3 горизонтальных стержня;
  • выполняется 2 пояса усиления, соединенные вертикальными прутками с интервалом 1 м.
  • для здания 10х10 м и глубиной основы 0,8 м используется арматура диаметром 10 мм.
Расход арматуры для ленточного фундамента

Алгоритм расчета:

  1. Определяем периметр фундаментной основы здания, сложив длину стен – (10+10)х2=40 м.
  2. Вычисляем количество горизонтальных элементов в одном поясе, умножив периметр на количество стержней в одном ярусе – 40х3=120 м.
  3. Общая длина продольных прутков определяется умножением полученного значения на количество ярусов 120х2=240 м.
  4. Рассчитываем количество вертикальных элементов, установленных по 10 пар на каждую сторону 10х2х4=80 шт.
  5. Суммарная длина вертикальных стержней составит 80х0,8=64 м.
  6. Определяем длину перемычек размером по 0,6 м каждая, установленных на двух поясах (по 20 на сторону) – 10х2х4х0,6=48 м.
  7. Сложив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Определить длину стальной проволоки несложно. Количество соединений, умноженное на длину одного куска проволоки, равную 20–30 см, даст искомый результат.

Подводим итоги – насколько необходим расчет арматуры на фундамент

Планируя строительство дома, бани или дачного строения, несложно определить потребность в арматуре своими руками. Пошаговые инструкции позволят на калькуляторе рассчитать метраж стержней для изготовления арматурной решетки, усиливающей основу здания. Зная, как рассчитать арматуру, можно самостоятельно выполнить вычисления, не прибегая к помощи сторонних специалистов. Правильно выполненные расчеты обеспечат прочность фундаментной основы, устойчивость здания, а также длительный ресурс эксплуатации.

Originally posted 2018-03-26 15:20:28.

pobetony.expert

ленточный, свайный, плитный, таблицы, формулы

Армирование фундамента частного дома - обязательная операция, применяемая в строительстве объектов со значительной нагрузкой на основание. Металлический каркас, помещенный в тело бетона, воспринимает усилия на растяжение и изгиб, помогает равномерно распределять напряжения в конструкции, компенсировать деформации, уменьшить раскрытие трещин. Но чтобы это действительно было так, нужно знать как рассчитать арматуру на ленточный фундамент, только в этом случае можно получить действительно прочное основание.

Армирование фундамента

Перед тем как рассчитать арматуру на фундамент, определяют несущую способность грунтов по СНиП 2.02.01-83*. Это нужно, чтобы выяснить, какую максимальную нагрузку выдержит грунт. В соответствии с этим выбирают конструктивное решение основания - ленточное, столбчатое, свайное или плитное.

Расчет арматуры для фундамента

Для армирования оснований используют рифленый и гладкий стальной прокат класса А400 или А500 - для рабочих стержней, А240 - для конструктивных элементов.

Расчет проводят по нормативам СНиП 52-01-2003 и актуализированным правилам СП 63.13330.2012 с учетом всех видов нагрузок, действующих на фундамент, и вида основания.

СНиП 52-01-2003

Армируют пространственными или плоскими каркасами из продольных, поперечных и соединительных стержней. Первые воспринимают нагрузку на растяжение по верхней части и подошве, вторые - распределяют ее между горизонтальными и вертикальными элементами. Для устойчивости при изготовлении и монтаже используют конструктивные связи.

Основы расчета ленточного фундамента

Самый распространенный вид основания в индивидуальном строительстве - ленточный монолитный. Он несложен в возведении, достаточно прочен и обладает необходимой жесткостью. Его устраивают в виде мелкозаглубленной или заглубленной конструкции.

Важное значение для расчета арматуры для фундамента имеет глубина заложения, действующие нагрузки и ширина рабочего сечения основания.

Ленточный фундамент
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта и проектирования фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Определение глубины заложения

Отметку подошвы основания выбирают в зависимости от вида грунта:

  • при глинистых, пылеватых и мелкопесчаных почвах фундамент опирают на непромерзающий слой ниже уровня грунтовых вод;
  • при непучинистых и слабопучинистых грунтах отметка подошвы не должна быть ниже, чем 0,5 м от верха существующего уровня земли;
  • при наличии подвала ленточное основание заглубляют на 0,5 м ниже пола, столбчатое - на 1,5 м.

Тип грунта, положение УГВ и присутствие слабых линз - плывунов - определяют бурением или выкопкой шурфов. Глубина промерзания почвы в каждом регионе указана в СНиП "Строительная климатология".

Сбор нагрузок

На этом этапе расчета суммируют все возможные нагрузки, действующие на фундамент:

  • собственный вес;
  • массу стен, плит перекрытия, крыши, кровли, полов и отделки;
  • воздействие от людей, сантехнического оборудования, мебели, перегородок, находящихся внутри здания;
  • нормативную снеговую нагрузку.

Вся информация содержится в таблицах СНиП 2.01.07-85* «Нагрузки и воздействия».

Суммарную величину распределяют на погонные метры в ленточных фундаментах, на количество опор - в свайных или столбчатых.

Ширина подошвы

Армирование ленточного фундамента

Ширина подошвы - величина, которая помогает рассчитать арматуру на фундамент ленточный. При кирпичных массивных стенах применяют Т-образные ленты, свесы которых за счет большей площади опирания уменьшают давление на грунты. Более легкие каркасные и пенобетонные строения возводят на основаниях с прямоугольным сечением.

При расчете размера подошвы учитывают предельное давление на грунт и нагрузку от строения на несущие участки фундаментных балок. В малоэтажном строительстве, как правило, используют конструкции шириной 20-40 см.

Расчет ленточного основания

Для ленточных монолитных фундаментов частных домов применяют упрощенный расчет армирования по минимальному допустимому сечению арматуры, которая воспринимает растягивающие усилия.

Порядок расчета

Согласно СНиП суммарная площадь поперечного сечения стальных стержней Sа должна составлять не менее 0,1% от рабочего сечения бетонной конструкции - Sб:

Находят Sб как произведение высоты сечения фундамента h0, равной глубине заложения, на его ширину b:

Для продольного армирования используют стержни диаметром от 8 мм. Найти требуемое количество круглых профилей можно по Таблице 1, значение Sа округляют в большую сторону:

Таблица 1

Существуют ограничения по минимальному размеру арматуры - на участках более 3 м длиной применяют стержни диаметром от 12 мм.

Требуемый метраж арматуры определяют по чертежу с размерами фундамента с запасом 5%. Массу находят по таблицам сортамента стали.

Пример расчета

Требуется рассчитать армирование ленточного фундамента для частного дома размером 6х12 м из газосиликатных блоков. Глубина заложения 70 см, ширина ленты 40 см.

  1. Площадь сечения основания 70х40=2800 см².
  2. Минимальная суммарная площадь арматуры 2800х0,001=2,8 см².
  3. По Таблице 1 возможны варианты - 4 стержня диаметром 10 мм, 3 - 12 мм или 2 прутка с размером сечения 14 мм.
  4. В нормативе указано, что при длине стороны более 3 м минимальный диаметр арматуры 12 мм. Чтобы распределение нагрузки от строения было равномерным, устанавливают стальной каркас из двух горизонтальных сеток, каждая из которых содержит два стержня диаметром 12 мм.
  5. Поперечную арматуру подбирают по высоте каркаса. Если она менее 80 см, используют проволоку для хомутов диаметром 6 мм. Одновременно выполняются условия, при которых этот размер более ¼ сечения продольных стержней (12/4=3 < 6).
  6. Количество стали в метрах определяют исходя из габаритов сооружения. Общая протяженность ленты 6+6+12+12=36 м (если есть несущая перегородка, ее длину суммируют).
  7. Потребуется: 4х36 = 144 п.м. арматуры диаметром 12 мм.
  8. Хомуты устанавливают с шагом 40 см, их количество: 36/0,4=90 штук.
  9. Размер одного: (70х2+40х2)/1,15 =191 см, где 1,15 - коэффициент для перевода периметра сечения в длину хомута.
  10. Длина проволоки для соединительных элементов: 90х1,91 = 171,9 м.

С учетом запаса 5 % на вязку и резание требуется:

  • арматура Ø 12 мм 144х1,05=151,2м,
  • проволока Ø 6 мм 171,9х1,05=180,5 м.

Просто и быстро расчет арматуры на фундамент можно выполнить с помощью онлайн калькуляторов, размещенных на сайтах интернета.

Очень подробно о работе одного из специальных приложений по расчету рассказывают в этой видеоинструкции:

Правила армирования ленточных оснований

Самый простой вариант - равномерно нагруженный фундамент на непучинистом непросадочном грунте. Подошва расположена выше уровня промерзания и УГВ.

В этом случае ширину основания принимают равной толщине стены дома. Армирование только конструктивное, для подстраховки от непредвиденного замачивания грунта. Используют гладкую или рифленую арматуру диаметром 8-12 мм, поперечно связывают стержнями того же размера сечения или меньшего с шагом 30-40 см.

Вертикально в теле бетона устанавливают противоусадочные сварные или вязаные сетки из проволоки небольшого диаметра (6-8 мм) и шагом не более 20 см.

Варианты армирования ленточного основания
Это может быть интересно! В статье по следующей ссылке читайте про арматуру для фундамента.

Второй случай - усиленная нагрузка на фундамент или более слабые грунты. Форма сечения ленты - в виде перевернутой буквы Т.

Армирование проводят аналогичным способом, но поперечные стержни рассчитывают на давление от отпора грунта. Оно может разрушить подошву при свесах фундамента, превышающих ширину стенки основания в 1,5 раза. Шаг установки хомутов - не более 20 см, располагают под продольной арматурой, чтобы увеличить рабочую высоту сечения.

Третий вариант - сочетание больших нагрузок на фундамент и неблагоприятных грунтовых условий: пучинистости, наличия плывунов, карстов, высокого УГВ.

Чтобы избежать появления трещин и разрушения основания в результате просадок грунта, армирование проводят по усиленной схеме. Диаметр стержней - 12-16 мм, шаг - не более 20 см. По подошве укладывают 1-2 ряда сеток, в верхней части фундамента - каркас в виде балки. Через каждые 30-40 см продольную арматуру связывают хомутами или закрепляют шпильками, чтобы зафиксировать ее положение в пространстве.

Расчет для свайного основания

Свайные фундаменты представляют собой погруженные в грунт опоры (цельнометаллические или буронабивные), передающие нагрузку от здания и соединенные по верху стальным, железобетонным или деревянным ростверком.

Cвайный фундамент

Буронабивные основания применяют в частном строительстве:

  • при возведении каркасных или деревянных зданий с небольшой массой;
  • при слабых грунтах, где другие основания выполнить невозможно - торфяники, болота, сильнопучинистые влажные почвы;
  • в условиях сложного рельефа - на холмистой, овражистой местности.

Недостаток, который приводит к удорожанию стоимости строительства, - холодный цоколь и невозможность устройства пола по грунту. Преимущество - отсутствие земляных работ. Сваи вкручивают специальной буровой установкой или пробуривают отверстия в земле с последующим монтажом опалубки, армированием и бетонированием. При несыпучих грунтах раствор заливают сразу в скважину.

Армирование свайного фундамента

Схема расчета арматуры для свайного буронабивного фундамента.

  1. Определяют тип грунта с помощью ГОСТа "Грунты. Классификация".
  2. Рассчитывают постоянную и временную нагрузку (СНиП "Нагрузки и воздействия").
  3. Из ВСН 5-71 выбирают несущую способность грунта в зависимости от его структуры.
  4. По имеющимся сведениям находят нагрузку R на погонный метр ростверка, разделив суммарную массу на периметр здания.
  5. Определяют несущую способность сваи по формуле Р = (0,7х R х S)+(U х0.8 х fin х li), где
  • R - несущая способность грунта,
  • S - площадь конечного участка опоры,
  • U - периметр сечения сваи,
  • fin - сопротивление грунта, определяемое по таблице ВСН 5-71,
  • li - высота слоя почвы, оказывающей сопротивление боковой поверхности сваи.
Расстояние между опорами определяют по формуле I = P/Q, где Р - несущая способность сваи (п.5), R - погонная нагрузка на ростверк (п.4). Количество свай определяют исходя из расчетного расстояния между опорами и размеров строения. Армируют конструкции вертикальным каркасом из не менее, чем 4 стержней диаметром от 10 до 16 мм с горизонтальной обвязкой из гладкой арматуры Ø 6-8 мм. По верху оставляют выпуски длиной 25-30 см.

Ростверк рассчитывают как конструкцию, аналогичную ленточному фундаменту.

Расчёт армирования плитного основания

Армирование плиты подбирают с учетом ее толщины. Если она меньше 15 см, укладывают одну сетку с ячейкой 15-20 см, при большем значении - две. Каркас сваривают из стержней диаметром 12-16 мм, соединяют с верхним слоем арматуры вертикальными хомутами с размерами сечения до 10 мм.

Плитный фундамент

Расчет плиты выполняют по Своду Правил 50-101-2004 и "Руководству по проектированию плитных фундаментов". Он заключается в определении несущей способности по удельной нагрузке на грунт и изгибающих усилий.

Ширина фундаментной плиты больше размера дома на 10 см. Для арматурной сетки определяют количество стержней в обоих направлениях. Если используют два каркаса, удваивают число прутков.

Чтобы найти, сколько потребуется арматуры для соединений, определяют число сочленений в сетке. Его умножают на длину хомута, равную толщине плиты за вычетом защитного слоя бетона.

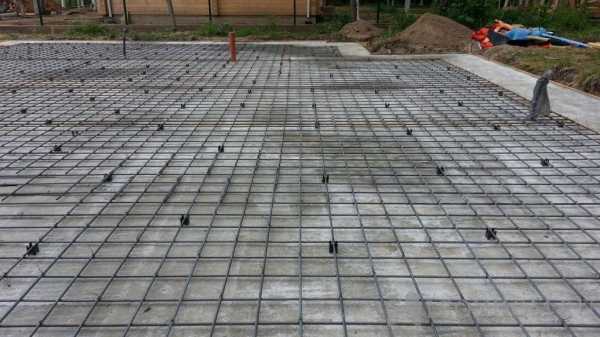

Армирование плитного фундамента

Теперь можно рассчитать необходимое количество арматуры, заложив запас около 5%. По сортаменту стали находят ее вес.

Это может быть интересно! В статье по следующей ссылке читайте про армирование фундамента стеклопластиковой арматурой.

Заключение

Фундамент - наиболее ответственная часть строительства. Неправильный расчет может привести деформациям и растрескиванию стен, разрушению всего здания. Перед тем, как рассчитать арматуру для фундамента, исследуют грунты на несущую способность и определяют нагрузки на основание. По возможности это дело лучше доверить профессионалам: затраты на заказ подобных услуг небольшие, а вот чувство уверенности стоит многого.

m-strana.ru

Как рассчитать арматуру для ленточного фундамента

Расчет арматуры для различных фундаментов

  • Расчет для ленточного основания
  • Расчет для свайного основания
  • Расчет для монолитного основания

Бетонный фундамент для дома в обязательном порядке армируется. Расчет арматуры для фундамента выполняется согласно СНиП. При самостоятельном строительстве дома это один из важнейших этапов работ. Точное определение типа и количества армирующих элементов позволит создать фундамент, хорошо переносящий деформационные нагрузки. Если бетон в основании принимает на себя сжимающие нагрузки, то металлические элементы противостоят растяжению. Вторым существенным моментом определения необходимого количества арматуры является расчет себестоимости проекта.

Расчет ленточного фундамента.

Расчет для ленточного основания

В соответствии с требованиями строительных нормативов содержание армирующих элементов в ленточном основании должно составлять 0,001% от площади его сечения. Расчетную площадь сечения профиля и теоретическую массу 1 п.м можно взять из таблицы (изображение 1).

Информацию о том, какой прут нужно использовать, можно найти в пособии по проектированию. Так, при длине стороны более 3 м разрешается укладывать продольную арматуру диаметром от 12 мм. Для уравновешивания сопротивления нагрузке создают два пояса армирования.

Армирование угла и примыкания ленточного фундамента.

Для поперечного армирования существуют следующие ограничения: для каркаса высотой до 0,8 м используется стержень от 6 мм, для каркаса высотой свыше 0,8м – более 8 мм. При этом его диаметр должен быть не менее ¼ от диаметра продольных прутьев.

Рассмотрим, как рассчитать арматуру для ленточного основания, на примере здания 10х6 м с одной внутренней несущей стеной, глубина закладки 0,6 м, ширина – 0,4 м. Исходя из этих данных, получаем:

  • протяженность ленты – 10х2+(6-2х0,4)х3 = 35,6 м;
  • площадь сечения – 60х40 = 2400 кв. см.

Таким образом, суммарная площадь сечения арматурного пояса должна быть не менее 2400х0,001= 2,4 кв. см. Данной площади соответствуют два прута сечением 14, 3 – сечением 12 или 4 – сечением 10 мм. Учитывая то, что протяженность стены более 3 м, оптимальным будет использование стержня диаметром 12 мм. Для равномерного распределения нагрузки его укладывают в 2 пояса по 2 прута.

Суммарная длина по продольному направлению при укладке 4 прутьев с учетом запусков (10 м) будет:

35,6х4+10 = 152,4 м.

Теперь произведем вычисление для поперечной сетки. Высота каркаса с учетом отступа от краев 50 мм получится:

Так как высота каркаса меньше 0,8 м, можно использовать профиль диаметром 6 мм. Проверим, соответствует ли он второму условию:

12/4=3<6, требование выполняется.

Размер одного горизонтального стержня в миллиметрах с учетом двух отступов от краев будет:

а размер вертикального:

На одну связку понадобятся по 2 горизонтальных и вертикальных прута общей длиной:

2х300+2х500 = 1600 мм = 1,6 м.

Таких связок при расстоянии между ними 30 см и общей длине фундамента 35,6 м будет:

Вычисляем общую протяженность поперечной сетки:

Вернуться к оглавлению

Расчет для свайного основания

Схема армированного свайного фундамента.

Произведем расчет количества арматуры для фундамента из свай для аналогичного дома. При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см. Сколько потребуется прута?

На каждую сваю уйдет 4 прута, каждый из которых имеет длину, равную длине сваи плюс 350 мм запуска для связки с остовом ростверка. Итого:

Таких свай у нас 16, поэтому общая длина периодического профиля будет равна:

Для связки вертикального профиля, формирующего каркас столба, используем гладкие прутья сечением 6 мм. Соединение производим на трех уровнях. Размер одного прутка будет равен:

3,14х200 = 628 мм.

На одну сваю нужно 3 обвязки:

3х628 = 1884 мм (с округлением 1,9 м).

Общая длина связующих элементов на 16 точек:

Схема монтажа фундамента.

Подсчет продольной арматуры для ростверка аналогичен подсчету для ленточного фундамента. Всего нужно 152,4 м. А вот поперечного стержня с учетом высоты ростверка 400 мм потребуется несколько меньше. Суммарная длина четырех профилей для одной связки будет составлять:

4х(400-2х50) = 1200 мм = 1,2 м.

На 119 соединений необходимо:

Для свай, диаметр поперечного сечения которых меньше 200, можно брать 3 прута. При увеличении этого размера количество необходимой арматуры возрастает.

Вернуться к оглавлению

Расчет для монолитного основания

Монолитная железобетонная плита укладывается под всей площадью строения.

Среди всех видов фундаментов плитный наиболее материально затратный, это касается как бетона, так и арматуры.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

Схема армирования монолитной фундаментной плиты.

Оно обеспечивает максимальную устойчивость и лучше всего противостоит силам пучения. При любых подвижках грунта опускается или поднимается вся плита, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание получило название плавающего.

Произведем расчет арматуры для плитного фундамента под здание 10х6 м. Толщина плиты определяется расчетом нагрузки, приходящейся на основание. В нашем примере она будет составлять 30 см. Армирование выполняется двумя поясами с шагом сетки 20 см. Нетрудно подсчитать, что на каждый пояс понадобится:

1000/200 = 50 поперечных прутьев длиной 6 м,

6000/200 = 30 продольных прутьев длиной 8 м.

Суммарная длина на 2 пояса составит:

(50х6+30х8)х2 = 1200 м.

Соединение поясов производится арматурой гладкого профиля. Всего насчитываем:

50 х 30 = 1500 узлов.

С учетом отступов от краев плиты по 5 см длина связующего прута равняется 0,2 м. Таким образом, гладкого профиля надо:

Помимо этого, необходимо будет позаботиться о приобретении проволоки для связки. Необходимое количество определяется из расчета 30 см на один узел. В нашем случае:

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозагубленный и глубокозагубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • О бщая длина ленты — Периметр фундамента.
  • П лощадь подошвы ленты -Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
  • П лощадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • О бъем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • В ес бетона — Указан примерный вес бетона по средней плотности.
  • Н агрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
  • М инимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
  • М инимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • М инимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
  • Ш аг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • В еличина нахлеста арматуры — При креплении отрезков стержней внахлест.
  • О бщая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • О бщий вес арматуры — Вес арматурного каркаса.
  • Т олщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • К ол-во досок для опалубки — Количество материала для опалубки заданного размера.

Расчет арматуры для разных типов фундамента

Обеспечить хорошую стойкость конструкции при современном строительстве поможет его армирование. Способов это реализовать достаточно много и выбрать правильный вариант нужно исходя из большого количества характеристик фундамента, укрепление которого производится.

Высокое распространение как элемент фундамента получила арматура – благодаря использованию металлических прутьев формируется стойкий компонент – железобетон. Перед прокладкой арматуры, стоит предельно четко рассчитывать ее количество, иначе армирование фундамента станет напрасным.

Почему необходимо армирование?

Бетон является крайне твердым и непластичным строительным материалом. При его растяжении, сразу образуются большие трещины.

При воздействии на бетонное основание непропорциональной нагрузки от конструкции и природных условий, фундамент дома может с легкостью деформироваться.

Во время изменения структуры бетона, в одной зоне появляется сжатие, а в другой растяжение. Именно в последнем месте могут возникнуть трещины. Чтобы избежать такой ситуации и увеличить срок службы фундамента, следует проводить его армирование.

Суть армирования довольно проста, и заключается в расположении внутри фундамента, поверх бетонной основы, каркаса из стальных арматурных прутьев. Металлические элементы более устойчивы к растяжению и принимают все воздействие на себя.

Сколько должно быть арматуры в фундаменте

Чтобы сделать процесс расчета арматуры для фундамента более легким, возьмем за пример ленточный тип основания с высотой в 6 сантиметров и шириной 4 см.

  1. Минимум армированных элементов в ленточном фундаменте конструкции указан в СНиП 52-01-2003 «Бетонные и железобетонные конструкции», пункт 7.3.5 и составляет не меньше 0.1 процента от площади сечения фундамента на железобетоне. Под ленточный тип учитывают суммарное сечение армированных элементов и ленты.
  2. В рассмотренном случае это равняется 240 тысячам мм 2. Исходя из данного числа,рассчитывается количество стальных прутьев под продольное армирование лент. Это можно проделать при помощи первого приложения к пособию «Армирование элементов монолитных железобетонных зданий».
  3. Переводим квадратные миллиметры в квадратные сантиметры и умножаем полученное на 0.001 (данная часть должна заниматься суммарной площадью поперечного сечения продольной арматуры). В итоге получается 240 тысяч квадратных миллиметров, что равно 2400 см 2. это значение умножается на 0.001 – 2400 * 0.001. Получается 2.4 см 2 .
  4. Для пропорциональности оказываемых нагрузок, понадобится сделать 2 армированных пояса по 2 прута с диаметром в 12 миллиметров. так как в том же пособии сказано о минимальных 12 мм. Для длины стороны больше 3 метров.
  5. Диаметр стального прута берется минимальный для каркаса с высотой меньше 800 миллиметров. В нашем примере учитывается отступ от внешнего слоя бетона в 50 мм. – 600 – 2*50. Тем самым, диаметр должен составлять 6 миллиметров. Он должен составлять не менее ¼ части диаметра продольной арматуры: 12/4 = 3. В этом примере данное условие соблюдено. Если длина каркаса более 800 миллиметров, то в этом случае диаметр должен составлять не менее 8 мм.

При самостоятельном армировании дома ,стоит четко определить нужное количество необходимых материалов.

Расчет арматуры для разных типов фундамента

При строительстве конструкции с ленточным основанием, используют армированные прутья диаметром не менее 10-14 миллиметров. Но ленточный тип фундамента имеет одно отличие от других типов оснований – он более устойчив к изгибам и каким-либо деформациям. Поэтому, диаметр прутьев изначально слегка понижен, если сравнить с плиточным аналогом фундамента.

Чтобы осуществить продольное армирование, используются стальные прутья с маркой A3. На них в последующем будет возлагаться основная часть оказываемой сооружением нагрузки, поэтому необходимо приобретать ребристую арматуру. На вертикальные и поперечные прутья оказываемое воздействие оказывается не таким большим как в первом случае и для данных целей можно взять марку A1 без ребер на поверхности.

Как правило, в ленточные основания устанавливают четыре стержня в горизонтальном направлении – на каждый пояс по две штуки. В том случае, когда требования к прочности повышаются из-за особенностей грунта, на котором производится закладка фундамента или исходя из особенностей самой конструкции, то количество арматуры можно немного увеличить.

Наиболее популярным типов фундамента является – плитный. В таком случае, диаметр стальных прутьев должен составлять не менее 1 сантиметра, а их поверхность должна быть ребристой. Толщина выбирается смотря на характеристики возводимого здания, его массу и тип грунта.

К примеру, при строительстве дома из дерева, допустимо использование арматуры с наименьшей толщиной. Для постройки из кирпича или камня, она составит в среднем 1.5 сантиметров. Исходя из принятых данных, идет подбор оптимального объема стальных армированных материалов.

Для буронабивного свайного основания

Производить усиление буронабивных свай необходимо будет, начиная с рассматривания формирования самого основания из свай. Строительство здания необходимо начиная с разметки, по которой будет производиться возведение фундамента.

Далее идет раскапывание полуметрового углубления по периметру фундамента. Теперь необходимо произвести необходимые расчеты для разметки заложения буронабивных свай. Нужно учитывать, что они должны располагаться на каждой несущей опоре и по всему периметру.

При помощи специализированной буровой техники, пробиваются углубления в грунте в обозначенных до этого местах.

Важно учесть, что полость, в которой должна располагаться свая, обкладывается двумя слоями рубероида. Данная мера предосторожности позволит сохранить сваи в отличном состоянии еще долгое время, огородив их от негативного действия пролегающего грунта.

Опустить данный этап можно лишь в случае чрезмерного плотного вида грунта. В пространство между сваей и стенками грунта засыпают наполнитель в виде песка, либо оставляют в нетронутом виде.

Для примера возьмем строение из ленточного типа фундамента, но в этот раз он будет расположен на буронабивных сваях, расстояние между которыми составляет 2 метра. Также, в расчет вводится железобетонная обвязка с длиной 40 сантиметров. Для установки данной конструкции потребуется 16 буронабивных свай диаметром 20 сантиметров и длиной 2 метра.

На каждую сваю берется 4 стальных арматуры высотой 2.25 метра, из которых 2 м. на сваю и остальная часть на связку с основанием ростверка из арматуры. На каждую сваю придется приобрести по 9.4 метра арматурных прутьев периодического профиля. В итоге на все сваи понадобится 150.4 метра арматуры.

Для создания основания, потребуется использовать арматуру с гладкой поверхностью, соединяемую четырьмя вертикальными прутьями в 3 местах. Длина одного из соединений составит 62.8 сантиметра. а трех – 1.9 метра. Общее количество метража безребристых прутьев составит 30.4 метра (1.9 * 16).

Расчет необходимого количества стальных прутьев проводится таким же образом, как в случае с ленточным фундаментом. Периодически профилированных прутков понадобится 152,5 метра. Для создания каркаса, учитывая высоту ленты нужно немного меньше – 119 (соединения) * 1.2 (длины поперечной арматуры для каждого соединения) = 142.8 метров.

Правильное исполнение армирования фундамента любого типа позволит сделать основание дома более безопасным и устойчивым, что особенно актуально для тех случаев, когда эксплуатация конструкции будет производиться в сейсмически опасных зонах. Хотя, даже в зонах без намеков на землетрясения и с устойчивым грунтов это действие будет не лишним.

Чтобы армирование не прошло без получения каких-либо преимуществ, нужно внимательно отнестись ко всем этапам и выполнять все действия под надзором, так как ошибки в последующем могут сказаться на устойчивости всего строения. Заблаговременный расчет материалов, формулы для которого перечислены выше, позволят определить требуемое количество метров арматуры и не докупать ее уже в процессе самого строительства конструкции.

Будьте внимательны – и в итоге получится здание, устойчивое к любым внешним воздействиям!

Источники: http://tolkobeton.ru/fundament/raschyot-armatury-dlya-fundamenta.html, http://stroy-calc.ru/raschet-lentochnogo-fundamenta, http://okarkase.ru/konsturkciya-doma/fundament/raschet-armatury-dlya-raznyx-tipov-fundamenta.html

1pofundamentu.ru

Расчет арматуры для фундамента: как правильно произвести

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Расчет арматуры для фундамента происходит уже на этапе проектирования и является важнейшим его компонентом. Его производят, принимая во внимание СНиП 52 – 01 — 2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций производится с целью улучшения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при вспучивании грунта.

Армирование фундамента

Расчет арматуры для фундамента плитного типа

Плитный фундамент используют для строительства коттеджей и загородного жилья, а также прочих строений без подвального помещения. Это основание представляет собой монолитную бетонную плиту, которая армирована прутком в двух перпендикулярных направлениях. Толщина такого фундамента более 20 см, а сетка вяжется как сверху, так и снизу.

Статья по теме:

Столбчатый фундамент своими руками: пошаговая инструкция. Расчет, стоимость работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент под баню, фото и видео.

Вначале определяются с типом прутка арматуры. Для плитного монолитного фундамента, который выполняют на прочных плотных и непучинистых грунтах, обладающих весьма низкой вероятностью горизонтального сдвига, возможно допускать использование ребристого арматурного прута диаметром от 10 мм, имеющего класс A-I. Если грунт довольно слабый, пучинистый или здание проектируется на уклоне – арматуру необходимо брать толщиной не менее 14 мм. Вертикальные связи между нижним и верхним рядом арматурной сетки вполне будет достаточно использовать гладкий 6-миллиметровый прут класса A-I.

Фундамент с армированием

Очень серьезное значение имеет и материал будущих стен здания. Ведь нагрузка на фундамент имеет существенные отличия у каркасных, а также деревянных домов и зданий из кирпича либо газобетонных блоков. Как правило, для легких строений возможно применить пруток арматуры, диаметр которого 10-12 мм, а для стен из кирпича либо блоков – не менее 14-16 мм.

Промежутки между прутьями в армирующей сетке обычно где-то 20 см в продольном, равно как и в поперечном направлении. Данное обстоятельство предполагает наличие 5 арматурных прутков на 1 метр длины стены фундамента. Между собой пересечения перпендикулярных прутьев связывают мягкой проволокой при помощи такого приспособления, как крючок для вязания арматуры.

Схема армирования фундамента

Полезный совет! Если объем строительства очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен в автоматическом режиме связывать между собой прутки с очень большой скоростью.

Пример реального расчета

Предположим, что нам требуется выполнить расчет арматуры для фундамента частного дома из газобетонных легких блоков. Проектируется его установка на плитный фундамент, который имеет толщину 40 см. Данные геологических изысканий говорят о том, что грунт под фундаментом суглинистый со средней пучинистостью. Габариты дома – 9х6 м:

Каркас из арматуры

  • так как мы задумали достаточно большую толщину фундамента, то нам потребуется залить в него две горизонтальные сетки. Блочное строение на среднепучинистых почвах требует для горизонтальных прутков наличие диаметра в 16 мм и ребристости, а вертикальные стержни могут быть гладкими с толщиной 6 мм;
  • для вычисления требуемого количества продольной арматуры берут длину наибольшей стороны стены фундамента и осуществляют ее деление на шаг решетки. В нашем примере: 9/0,2 = 45 толстых арматурных прутьев, которые имеют стандартную длину 6 метров. Вычисляем общее количество прутков, которое равняется: 45х6 = 270 м;

Варианты армирования фундамента

  • таким же образом находим количество прутков арматуры для поперечных связок: 6/0,2 = 30 штук; 30х9 = 270 м;
  • умножением на 2 получаем требуемое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
  • вертикальные связки обладают длиной, равной всей высоте фундамента, то есть 40 см. Их количество высчитывают по числу перпендикулярных пересечений продольных прутьев с поперечными: 45Х30 = 1350 шт. Перемножив 1350х0,4, получим общую длину 540 м;
  • получается, что для сооружения требуемого фундамента понадобится: 1080 м прутка A-III D16; 540 м прутка A-I D6.

Использование арматуры в строительстве фундамента

Полезный совет! Для того, чтобы посчитать массу всей арматуры, необходимо воспользоваться ГОСТ 2590. Согласно этого документа 1 п.м. арматурного прутка D16 обладает весом 1,58 кг, а D6 – 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58 = 1706,4 кг; 540х0,222 = 119,9 кг.

Для сооружения арматуры требуется еще и вязальная проволока. Ее количество тоже можно посчитать. Если вязать обычным крючком, то на один узел будет уходить примерно 40 см. Один ряд содержит 1350 соединений, а два — 2700. Поэтому полный расход проволоки для вязания будет 2700х0,4 = 1080 м. При этом 1 м проволоки с диаметром 1 мм весит 6,12 г. Значит полный ее вес вычисляется так: 1080х6,12 = 6610 г = 6,6 кг.

Пример армирования фундамента

Как правильно рассчитать потребность в арматуре для ленточного фундамента

Особенности ленточного фундамента таковы, что разрыв его наиболее вероятен в продольном направлении. Исходя из этого и рассчитывается потребность в арматуре для фундамента. Расчет здесь не особо отличается от предыдущего, что был сделан для плитного вида фундамента. Поэтому толщина прутка может составлять для продольного крепления 12-16 мм, а для поперечного, а также вертикального 6 — 10 мм. В случае ленточного фундамента выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузка в нем гораздо больше.

Для примера рассчитаем фундамент ленточного типа в применении к деревянному дому. Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры строения 6х12 м. Грунт супесчаный пучинистый:

Арматурные пруты

  • в случае ленточного фундамента в обязательном порядке производится устройство двух арматурных сеток. Нижняя предупреждает физический разрыв монолитной ленты при грунтовых просадках, а верхняя при пучении грунта;
  • оптимальным видится шаг сетки 20 см. Поэтому для правильного устройства ленты такого фундамента нужно 0,4/0,2= 2 прута продольных в обоих слоях арматуры;
  • для деревянного дома диаметр арматурного прутка берут 12 мм. Чтобы выполнить двухслойное армирование наиболее длинных сторон основания нужно 2х12х2х2 = 96 м прутка. Короткие стороны требуют 2х6х2х2 = 48 м;

Армирование ленточного фундамента

  • для поперечных перекладин берем пруток 10-миллиметровый. Шаг его укладки 50 см.
    Периметр здания: (6+12) х 2 = 36 м. Делим его на шаг: 36/0,5 = 72 арматурных поперечных прутка. Так как их длина равняется ширине фундамента, то общая потребность 72х0,4 = 28,2 м;
  • для вертикальных связей тоже применим пруток D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), то требуемое количество определяют по числу пересечений. Для этого умножают число поперечных прутов на количество продольных: 72х4 = 288 шт. Для высоты в 1 м общая длина будет 288 м;
  • то есть, для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м прута A-III D12; 316,2 м прутка A-I D10.

Армирование столбчатого фундамента

Полезный совет! В соответствии с тем же ГОСТ 2590 можно определить массу всей арматуры из расчета того, что 1 п.м. прутка D16 обладает весом 0,888 кг; D6 – 0,617 кг. Отсюда общая масса: 144х0,8 = 126,7 кг; 316,2х0,62 = 193,5 кг.

Проведенные примеры расчета арматуры для фундамента помогут вам сориентироваться в потребности материалов в любом случае. Для этого нужно только подставить в формулы ваши данные.

Арматура для фундамента (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

расчет ребристой и гладкой арматуры

При закладке ленточного фундамента обязательно необходимо проводить его армирование, чтобы он хорошо переносил деформации и другие нагрузки. Арматура должна противостоять силе растяжения, а бетон — сжимающим нагрузкам.

Процесс армирования фундамента напрямую влияет на долговечность и надежность здания.

Если вы строите ленточный фундамент дома своими руками, то вам придется рассчитывать не только нужное количество бетонной смеси, но и такие значения, как количество и диаметр прутьев. Поэтому далее будет рассмотрено, как самостоятельно произвести расчет арматуры для ленточного фундамента.

Как рассчитать арматуру для ленточного фундамента?

Схема армирования ленточного фундамента.

Чтобы правильно рассчитать количество арматуры, нужно учесть следующее:

  • в основании ленточного типа максимальная зона растяжения размещена на поверхности, поэтому особо заглублять проволоку в бетон не следует;
  • уложенная проволока должна быть размещена на расстоянии не менее 50-60 мм от дна траншеи от стенок опалубки и от верхней части основания. Таким способом можно скрыть железо в бетонной смеси и защитить его от коррозии;
  • пруты ребристого профиля позволяют достичь наилучшего сцепления с бетоном;
  • для вертикальных и поперечных прутов можно применять гладкие элементы с диаметром 6-8 мм. Нагрузка на такие элементы будет несколько меньше, чем на продольные элементы;
  • расстояние между поперечными и вертикальными элементами должно быть 15-35 мм. В некоторых случаях допускается увеличение расстояния до 50-60 мм.

Вернуться к оглавлению

Основные требования к арматуре

Техническая документация и установившаяся практика определяют, что минимально допустимое количество арматуры в ленточном фундаменте должно быть не менее 0,1% площади всего сечения основания.

Например, если производится армирование основания высотой 1 м и шириной 0,5 м, то наименьшая площадь проволоки в таком случае должна быть 500 мм2.

Пример расчета арматуры.

Как рассчитать диаметр арматуры (в мм):

  • продольные стержни при длине стороны до 3 м должны иметь сечение 10;
  • продольные стержни вдоль при длине стены более 3 м должны иметь сечение 12;
  • поперечные стержни вязаных изгибающихся каркасов — не менее 6;
  • размер диаметра арматуры верхнего ряда для бетона тяжелых марок должен быть не более 40.

Для ребер и балок шириной более 15 см нужно использовать не менее 2-х рабочих стержней с поперечным сечением. Если ширина будет меньше 15 см, то можно применять 1 такой элемент.

Наибольшее количество арматуры в ряду зависит от минимально допустимого расстояния между ними. Данное значение не может быть меньше наибольшего сечения арматуры:

  • если армирование производится в 2 ряда — не более 30 мм для верхнего ряда и 25 мм для нижнего ряда;
  • если армирование ленточного фундамента производится в 3 ряда — не менее 50 мм в верхнем ряду.

Вернуться к оглавлению

Расчет количества арматуры для фундамента ленточного типа

При расчете арматуры сначала следует определиться со схемой армирования фундамента. Для придания всей конструкции большей прочности необходимо укреплять как основу фундамента, так и его верхнюю часть. Это достигается путем использования прутьев в 3 ряда (вертикальные связываются с горизонтальными). Роль каркаса в этом случае выполняют поперечные и горизонтальные составляющие, а вертикальные элементы принимают самую большую нагрузку (рис. 1). На вертикальные ряды лучше использовать гладкие стержни меньшего диаметра, а на горизонтальные — с ребристой поверхностью.

Стандартным вариантом является монтирование 4-х продольных прутьев. Связывающие элементы должны находиться на расстоянии 30-80 см друг от друга. При закладке основных элементов не стоит превышать расстояние в 30 см.

После того как схема определена, можно приступать к определению необходимого количества проволоки.
Расчет ребристой арматуры

За счет ребристой поверхности арматура обеспечит крепкое сцепление с бетоном.

Начинать расчеты необходимо с определения нужного числа элементов с ребристой поверхностью. Для этого следует померять периметр строения, а к полученному значению добавить размер всех стен, под которыми будет устанавливаться основание.

Например, будущее здание имеет размер 10х12 м, а длина внутренней стены — 10 м. По составленному плану необходимо использовать 8 ребристых продольных элементов, диаметр который равен 12 мм. В этом случае периметр будущего строения будет равен: 10+10+12+12 = 44 м, а периметр основания в целом: 44+10 = 54 м. Тогда размер проволоки будет: 54*8 = 432 м.

Если в строительном магазине вы по какой-то причине не смогли купить арматуру необходимого размера, то соединять отдельные элементы между собой следует внахлест (не менее 1 м). Например, каждый продольный элемент будет соединяться по одному разу. В этом случае: 8*10 = 80 соединений, на которые дополнительно потребуется 80 м проволоки. Данную цифру прибавляем к общей длине, в результате чего получим: 432+80 = 458 м.
Расчет гладкой арматуры
Следующим шагом является расчет гладкой арматуры для горизонтальных и вертикальных перемычек. Допустим, что расстояние между перемычками для нашего примера 50 см. Тогда, поделив общую длину ленточного фундамента на 0,5 м, мы получим такое количество армирующих колец: 54/0,5 = 108 шт.

Также допустим, что высота решетки становит ся 50 см, а расстояние между отдельными элементами — 25 см. В этом случае периметр одного армирующего кольца будет: 0,5+0,5+0,25+0,25 = 1,5 м, а общая длина проволоки: 1,5*108 = 162 м.

Также при расчетах не стоит забывать о возможных обрезках и нахлестах. Точно рассчитать такое значение практически невозможно, поэтому установлено, что необходимо добавлять приблизительно 10% к полученному значению, то есть: 162+10% = 162+16,2 = 178,2 м.

Практически во всех строительных магазинах очень тяжело найти материал для армирования, который бы продавали по метражу. Чаще всего оплачивается не длина элементов, а их вес. Чтобы определить точный вес, необходимо использовать таблицу, которая представлена на рис.2.

Исходя из данных таблицы, вес 1 пог.м прута диаметром 12 мм равен 0,888 кг. Тогда общий вес ребристых прутьев будет равен: 458*0,888 = 406,7 кг, а общий вес гладких прутьев диаметром 8 мм: 178,2*0,222 = 39,6 кг.

Стоит отметить, что большое значение при армировании ленточного основания имеет способ соединения элементов между собой. Многие считают, что чем оно сильнее, тем надежнее будет фундамент, и варят его сваркой. Но это не так, потому что при сваривании структура металла нарушается, в результате чего конструкция основания теряет свою прочность. Чтобы избежать данной ситуации, можно соединять арматуру проволокой небольшого диаметра.

Провести расчет необходимого количества арматуры для ленточного фундамента достаточно просто. Однако, если вам позволяют финансы, лучше всего для этого нанять специалистов, которые смогут провести все расчеты намного точнее, учитывая не только габариты здания, но и тип грунтов на строительном участке, и вес самого здания.


moifundament.ru

Расчет арматуры для ленточного фундамента

Ленточные фундаменты – самый распространенный вид основания, применяемый в частном индивидуальном строительстве. Несмотря на свою популярность, устройство данного вида фундамента — процесс трудоемкий и экономически затратный.

Чтобы сократить стоимость, и не закапывать в нулевой цикл лишние деньги, следует грамотно рассчитать количество материалов, а прежде всего арматуры – которая является основной статьей расходов при заливке основания.

  1. Продольная горизонтальная рабочая арматура с периодичным сечением, класс АIII.
  2. Вертикальная рабочая арматура, гладкая, класс АI.
  3. Конструктивная арматура.

За расчетный пример взят мелкозаглубленный ленточный фундамент высотой 70 см, шириной 40 см, со сторонами 10 на 10 м, следовательно, периметр равен 40 м. (см. Ленточный мелкозаглубленный фундамент своими руками).

Нормы, стандарты и маркировка

Что надо знать, чтобы провести расчет арматуры для ленточного фундамента:

  1. Так как длина ленточного фундамента намного больше ширины, то в нем наблюдается только продольное растяжение, а поперечного растяжения в таком основании нет. Следовательно, никаких нагрузок на поперечную горизонтальную и вертикальную арматуру не оказывается, поэтому можно использовать в конструкции гладкие прутки диаметром 0,6 – 0,8 см, которые необходимы лишь для создания каркаса.
  2. При любой высоте в ленточном фундаменте всего 2 продольных горизонтальных пояса, верхний и нижний, для изготовления которых используют ребристую арматуру класса АIII, из низколегированной или горячетканной углеродистой стали. В некоторых случаях поясов бывает больше, но такие варианты армирования являются исключениями, которые требуют привлечения специалистов.
  3. В каждом горизонтальном слое может использоваться 2-3 прутка арматуры. Диаметр прутков рассчитывается по СНиПам, требования, прописанные в нормативном документе, гласят, что минимальное сечение рабочей продольной арматуры должно составлять более 0,1% от площади поперечного сечения бетонной ленты. Допустим, высота фундамента 70 см, ширина 40 см, высчитываем площадь сечения ленты: 0,7х0,4=0,28 м2= 2800 см2. Площадь поперечного сечения продольной рабочей арматуры: 0,1 % от 2800 = 2,8 см2.

Если на арматуре отсутствует маркировка, то арматура класса АIII должна быть помечена краской, синей и белой линиями.

К содержанию ↑

Расчет по таблице и формулам

Таблица для расчета арматуры

№ профиляS поперечного сечения, смМасса 1 м/п, кг
80,5030,395
100,7850,617
121,1310,888
141,5401,210
162,0101,580
182,5402,000

По таблице видно, сколько арматуры нужно для каркаса ленточного основания, взятого за пример.

Необходимо и достаточно 4 прутка диаметром 10 мм (4х0,785=3,14 см2).

ВАЖНО: Для стен длиной равной или менее 3 метров допустимо использовать арматуру диаметром 10 мм, но если же стена длиннее 3 м, то необходимо использовать арматуру диаметром 12 мм (см. Диаметр арматуры для ленточного фундамента).

Значит, для нашего расчетного фундамента, в котором длина стены 10 м, следует взять 4 прутка по 12 мм. в диаметре.

К содержанию ↑

Расчет арматуры для продольных горизонтальных слоев

Как рассчитать арматуру, необходимую для продольных горизонтальных слоев:

Периметр 40 м/п х 4 прутка = 160 м + (необходимый загиб арматуры по углам 0,25 м/п каждого прутка х 16 загибов = 4 м/п). ИТОГО: 64 м/п х 1,131= 72, 38 кг арматуры класса АIII.

Расчет гладкой арматуры для поперечного и вертикального армирования

Будем размещать прутки с шагом 0, 5 м. Периметр 40 м : 0,5 м = 80 шт + 4 по углам = 84 шт.

  • Армирующий каркас должен быть утоплен в бетон на 5 см с каждой стороны.
  • Для прочной связки достаточно, чтобы прутки выступали за каркас на 2,5 см.

Следовательно, ширина ленты 40 см – 10 см бетонный слой – 5 см припуск на вязку = 25 см — на это расстояние располагаем друг от друга продольную арматуру в одном слое.

70 см высота ленты – 10 (15 см) см бетонный слой – 5 см припуски на вязку = 50(55) см – расстояние между горизонтальными слоями каркаса.

Поперечные гладкие прутки (конструктивная арматура) – 25 + 2,5 + 2,5 = 30 см.

Вертикальные гладкие прутки: высота ленты 70 см – 10 см бетонный слой = 60 см.

ИТОГО в 1 поясе гладкой арматуры: 60 + 60 +30 +30 = 180 см.= 1,8 м.

ВСЕГО: 1,8 х 84 = 152 м гладкой арматуры.

ВАЖНО: Диаметр поперечной арматуры должен составлять 1/4 от диаметра горизонтальной продольной, но быть не менее 6 мм.

ВАЖНО: Если высота каркаса более 0,8 м, то вертикальные поперечные пруты должны быть не менее 8 мм в диаметре.



К содержанию ↑

Вязка арматуры

Для прочности всего армирующего каркаса необходимо скрепить не менее 50% от всех перекрестий, это можно сделать вязальной проволокой или сваркой. Сварка опускает закаленный стержень, что значительно снижает прочность каркаса в целом, при монтаже, заливке бетоном и последующей трамбовке можно нарушить геометрию конструкции. Поэтому в индивидуальном строительстве оптимально использовать вязальную проволоку, из расчета 20 – 30 см на 1 вязку (см. Как правильно вязать арматуру для фундамента).

К содержанию ↑

Стальная арматура имеет ряд недостатков, в числе которых:

  1. Большой вес, это затрудняет монтаж каркаса и требует больших трудозатрат.
  2. Коррозия, которая разрушает бетон, а, следовательно, снижает время эксплуатации фундамента.

Стройиндустрия не стоит на месте, все чаще для армирующего каркаса используют композитную стеклопластиковую арматуру, которая легче традиционной в 5 раз, и в 9 раз при равнопрочной замене (см. Пластиковая арматура: Отзывы).

На разрыв стеклопластиковая арматура в 2 раза прочнее стальной, она устойчива к агрессивным средам и хорошо переносит низкие температуры. Пластиковая арматура позволяет экономить силы и время на вязку каркаса, так как для соединения прутков приспособлены специальные элементы.

Цена на композитную арматуру несколько выше, но этот минус вполне компенсируется легкостью сборки армирующего каркаса, к тому же, позволяет избежать последующих затрат на ремонт фундамента. Конечно, можно руководствоваться сиюминутной выгодой, и купить стальную арматуру, но пластиковая даст вам огромный задел прочности фундамента на будущее.

При расчете арматуры для фундамента, следует сделать запас 2-5% от общего метража прутков. Если же принято решение использовать традиционную стальную арматуру, то перед заливкой бетоном необходимо очистить каркас от признаков ржавчины и масляных пятен, это позволит значительно продлить срок эксплуатации фундамента.

Читайте также:

silastroy.com

Схема армирования и расчет арматуры для ленточного фундамента

Как известно, любое строительство начинается с расчета и закладки фундамента. От того, насколько точно будет произведен этот расчет, напрямую зависит долговечность и прочность постройки. Являясь основой здания, фундамент принимает на себя нагрузку и перераспределяет ее на грунт. Верхняя плоскость конструкции, представляющая собой основу для внешних и внутренних стен, называется обрезом, а нижняя, выполняющая функцию распределения нагрузки – подошвой.



Содержание:

  1. Характеристики ленточного фундамента
  2. Выбор диаметра прута
  3. Схема армирования фундамента
  4. Расчет арматуры для фундамента
  5. Самостоятельная заливка перекрытия



Характеристики ленточного фундамента

Наиболее распространенными в частном строительстве являются железобетонные ленточные фундаменты.

Это обусловлено относительной простотой закладки – при его устройстве можно обойтись без применения грузоподъемной и специальной строительной техники. Важно правильно произвести не только расчет сечения и заглубления, но и расчет арматуры для ленточного фундамента.

Особенной популярностью этот тип фундамента пользуется благодаря тому, что подходит  практически для любых грунтов и отличается самым большим сроком службы – до 150 лет.

Такую долговечность обеспечивают не только физические характеристики бетона, но и выбор правильной схемы армирования. Несмотря на видимую прочность, бетон является достаточно хрупким материалом и даже при незначительных сдвигах грунта может лопнуть. Для придания ему некоторой пластичности и применяется армирование. Производится оно при помощи металлического прута. Причем большая его часть должна иметь ребристую поверхность. Это необходимо для улучшения сцепления с бетоном.


Выбор диаметра прута

Расчет нагрузки на фундамент жилого дома, а, следовательно, и выбор диаметра арматуры  производится специалистами при разработке проекта. Чаще всего используется арматура диаметром 10 или 12 мм, значительно реже 14мм. И только для небольших легких построек на непучинистых грунтах допустимо использование прута диаметром 8 мм.

Схема армирования фундамента

Для обеспечения прочности фундамента необходимо укрепить как нижнюю его часть, так и верхнюю. Для этого используется два горизонтальных ряда стальных прутьев, соединенных между собой вертикальными перемычками.

Основную нагрузку в зонах растяжения фундамента принимают на себя продольные горизонтальные пруты, тогда как вертикальные и поперечные горизонтальные используются в основном в качестве каркаса, а так же для придания фундаменту прочности на срез. Как правило, достаточной считается закладка четырех горизонтальных продольных стальных ребристых прутьев – двух по верху и двух по низу.

Вертикальные перемычки могут располагаться на расстоянии от 30 до 80 см одна от другой и зачастую изготавливаются из гладкого прута меньшего диаметра, что вполне допустимо.

Следует помнить, что расстояние между продольными прутьями армирования не должно превышать 0,3 м, а для защиты стали от коррозии прут должен быть заглублен в бетон минимум на 5 см.

Расчет арматуры для фундамента

Когда решение о схеме армирования фундамента принято, важно правильно рассчитать необходимое количество материала, чтобы дважды не платить за доставку, если обнаружиться, что его не хватает. Да и тратиться на излишки вряд ли кому-то захочется.

Для начала необходимо посчитать, сколько ребристой арматуры вам понадобится. Для этого нужно вычислить периметр вашего дома, прибавить к этому числу длину внутренних стен, под которыми будет проложен фундамент, и умножить все это на количество прутьев в схеме.

В качестве примера рассчитаем количество арматуры необходимое для закладки фундамента размером 5/6 м с одной внутренней стеной длиной 5м. Допустим, что схема армирования предусматривает 4 продольных прута диаметром 12мм. Итак:

 (5+6)*2=22 – периметр здания

22+5=27 – общая длина фундамента

27*4= 108 – общая длина арматуры

Если вам не удалось приобрести прут необходимой длины, и вы планируете соединять отрезки, делать это необходимо с большим нахлестом – не менее 1 метра.  Учитывайте это в расчетах. Мы допустим, что каждый продольный прут нашего каркаса будет иметь одно соединение.

4(количество прутьев в схеме)*5 (количество стен) = 20

Итого, получаем 20 соединений, а значит, дополнительно потребуется 20 метров арматуры. Прибавляем к предыдущему значению и получаем:

108+20=128м

Теперь рассчитаем необходимое количество гладкого прута, диаметром 8мм для вертикальных стоек и горизонтальных поперечных перемычек.

Примем расстояние между перемычками равным 0,5 м. Тогда, разделив общую длину фундамента на это значение, мы получим количество армировочных «колец».

27/0,5 = 54 – общее количество армировочных колец

Если высота армировочной решетки 0,5м, а расстояние между прутьями 0,25м, то расчет арматуры будет выглядеть так:

(0,5+0,25)*2 = 1,5 – периметр одного «кольца»;

54*1,5 = 81м – общая длина прута.

В расчетах так же необходимо учитывать возможные обрезки и нахлесты. Рассчитать их точное количество не удастся, так что специалисты советуют прибавлять примерно 10% к получившейся длине.

81+10%=89,1

Округляем в большую сторону и получаем 90м.

Достаточно редко прут или арматура продается на метраж. Значительно чаще, а точнее почти всегда, мы платим не за длину, а за вес изделия.  Для того чтобы определиться с точным количеством необходима таблица расчета арматуры. Большинство крупных предприятий по выпуску металлопроката обязаны соблюдать требования ГОСТ 5781-82, где и указана масса одно метра того или иного вида изделий. Существует так же ГОСТ 2590-88, регламентирующий вес стального круга. Необходимо заметить, что цифры в обоих документах совпадают, а разница заключается лишь в том, что шаг диаметров круга значительно меньше, чем шаг диаметров стержневой арматуры. Для стержневой арматуры эти значения таковы:

Диаметр прута                                        Вес в кг/м

            8                                                         0,222

           10                                                        0,395

           12                                                        0,888

           14                                                        1,210

Исходя из этой таблицы,  можно произвести  расчет массы арматуры необходимой для заливки нашего фундамента:

128*0,888=113,664кг – необходимое количество ребристой арматуры диаметром 12мм

90*0,395=35,55кг - необходимое количество гладкого прута диаметром 10мм

Огромное значение имеет так же способ соединения деталей конструкции. Многие ошибочно считают, что чем крепче соединить прутья между собой, тем долговечнее будет фундамент и выбирают для монтажа каркаса сварку. Однако в процессе сваривания нарушается структура металла, что ведет к его преждевременному разрушению. Специалисты советуют соединять арматуру вязальной проволокой. Проще всего делать это крючком, вот так:


Самостоятельная заливка перекрытия

К сожалению, стоимость готовых железобетонных конструкций достаточно высока. Поэтому достаточно часто стараясь сэкономить, их изготавливают самостоятельно. Перекрытия, как и любые другие ЖБК, требуют армирования. Как правило, для этого используют решетку с ячейкой 15/15см. При толщине перекрытия до 15см достаточно одной арматурной сетки. С увеличением толщины плиты, количество решеток увеличивается.

Правильно произвести  расчет арматуры перекрытия достаточно просто. В качестве примера рассчитаем перекрытие размером 5/6м. Следует учитывать, что арматура не должна доходить кромки плиты на 10 см. Тогда ширина укрепленного участка составит 4,8м. Рассчитаем необходимое количество материала.

480/15=32 – количество прутьев для армирования плиты в длину. К этому значению необходимо прибавить еще один отрезок – кромочный. В итоге получаем 33 прута длиной 5,8м каждый. Итого: 33*5,8=191,4м.

Точно так же рассчитываем количество материала для укладки в ширину:

580/15=39(округлили) – количество прутьев;

39*4,8=187,2м – длина арматуры, необходимой для укладки в ширину.

Складываем оба полученных значения:

191,4+187,2=378,6м – общая длина необходимого материала.

Теперь остается только вычислить массу такого количества арматуры, используя таблицу. Как правило, для этих целей применяется прут диаметром 10мм.

Как видите, расчет количества арматуры достаточно прост. Но все же не стоит пренебрегать помощью специалистов, особенно в той части, которая касается сбора нагрузок на фундамент и определения типа грунта. Все остальное вы в состоянии с успехом проделать самостоятельно.



strport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
