Онлайн калькулятор односкатной крыши, обрешетки и стропильной системы

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной. Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • Угол наклона крыши
  • - Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • Площадь поверхности крыши
  • - Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
  • Количество рубероида
  • - Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Длина стропил
  • - Длина стропила от конька до основания ската
  • Минимальное сечение стропил
  • - Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • Количество стропил
  • - Общее количество стропил при заданном шаге на всю стропильную систему.
  • Количество рядов обрешетки
  • - Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Равномерное расстояние между досками обрешетки
  • - Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

stroy-calc.ru

расчет + инструктаж как сделать правильно

Сегодня многие отдают предпочтение профнастилу как легкому, ровному и простому в монтаже кровельному материалу. Работать с ним не сложно, и под силу любому человеку, достаточно лишь выбрать качественное крепление и подготовить правильное основание.

И в этой статье мы расскажем вам, какой должна быть обрешетка под профнастил разных видов и форм, с каким шагом ее следует монтировать и от чего этот шаг зависит. А наши видео-уроки и детальные иллюстрации помогут разобраться со всеми тонкостями такого проектирования!

Представьте, что случится, если обрешетка под профнастил будет недостаточно частой: листы легко прогнутся не только под вашим весом, но и под шапкой снега, и уже по весне крыша будет выглядеть удручающе.

Давайте для начала разберемся с понятиями. Так, обрешетка – это сплошной настил или решетчатая конструкция, которая монтируется поверх стропил и служит основанием для крепления кровельного материала. Сама по себе обрешетка усиливает пространственную структуру крыши за счет своей жесткости, а изготавливается она либо из древесины, либо из металла.

То, насколько обрешетка под профнастил будет разреженной или сплошной, зависит от самой кровли. Сплошной называют настил с зазором до 1 см (т.е. не 100% монолитная), и такая обрешетка подходит для рулонных материалов, плоского шифера и мягкой черепицы. Сплошной настил также делают частично в местах пересечения или стыка скатов, по карнизным свесам.

Самой сложной считается обрешетка вальмовой крыши:

Учет климатических условий: снег и ветер

Угол уклона кровли играет большую роль. Когда скат крутой, более 45°, с него легко удаляется снег и вода, но чем скат круче, тем дороже обходится строительство самой крыши, и тем больше пиломатериала пойдет на обрешетку.

Давайте сравним: для крыши с уклоном в 45° уходит в полтора раза больше стройматериалов, чем на плоскую, а при уклоне в 60° уже в два раза больше. Но свою роль играет и климат.

Так, для районов, где сильные ветра, необходимо делать максимально пологие кровли, ведь профнастил – самый парусный материал из всех существующих кровель. В ураганах именно такие покрытия срывает «с корнем», поэтому лучше не дать веру шанс. А вот в заснеженных районах, где ветра не сильные, делаю крутые скаты.

Так уменьшают снеговую нагрузку, ведь с таких скатов снег спадает сам. И это особенно актуально для профнастила, который выпускается достаточно тонким и действительно может прогнуться под снегом (особенно, если шаг обрешетки установили «на глаз».

Учитывайте также, что чем более плотной сделана обрешетка, тем больше она весит. А это все важно учитывать при расчете нагрузки на фундамент. Конкретно для строительства крыши из профнастила чаще всего в ход идут бруски хвойных пород, а вес их одного кубического метра равен от 500 до 550 кг. Для сравнения: OSB и фанера при таком же объеме будут весить 600-650 кг/м

3.

Давайте в первую очередь определимся, а стоит ли вообще рассчитывать обрешетку под профнастил. Ведь достаточно часто встречается мнение, что подобрать шаг легко, буквально «на глаз» или так, как у соседа, ведь материал-то неприхотливый. Но в таком случае вы рискуете столкнуться с такими последствиями:

  • Превышение стоимости крыши, если шаг обрешетки вам посоветовал перестраховщик.
  • Прогиб профнастила под первым же снегом, если все делалось на авось.
  • Неудобное крепление листов, когда края профнастила попадают между решетинами.
  • Невозможность выполнения ремонтных работ из-за того, что по крыше опасно ходить.

Поэтому, чтобы не получилось ни «недо», ни «пере», и вы были спокойны за свой дом, все-таки сделайте необходимые расчеты.

У вас есть несколько путей:

  1. Использовать специальный онлайн-калькулятор прямо на сайте производителя профнастила, который рассчитает все довольно точно.
  2. Изучить готовый проект, который был разработан для вашей местности и такого же кровельного покрытия. Наверняка такие дома в округе есть, только не берите в пример объекты самозастройщиков, у которых единственные консультанты – форумчане.
  3. Посоветуйтесь с прорабами, которые уже строят недалеко от вас. Дело в том, что нагрузка на обрешетку рассчитывается на 1 м2, поэтому, в принципе, не важно, какая у вас длина крыши, главное, чтобы совпадал угол. Такому мнению стоит доверять, ведь в профессиональном проектировании придерживаются определенных строительных норм и правил.

Если вы не пожалеете на расчет времени, то выиграете в качестве кровли и существенной экономии материала на нее. Снег и ветер способны создавать нагрузку более 300-500 кг на каждый квадратный метр кровли!

Скажем так: стропильная система – это сложная инженерная конструкция, которая не создается «на коленке». Ведь в кровле нет несущественных мелочей, и даже незначительная экономия на той же обрешетке в будущем обязательно обернется более значительными расходами на ремонт. А переделать крышу очень сложно.

Если, конечно, вы будете укладывать профлист на небольшую кровлю над гаражом, беседкой или навесом, тогда вам достаточно визуально понять, насколько крепкой должна быть обрешетка и сравнить свои данные с таблицами. Так многие и делают, и зачастую их примерные расчеты правильные:

Если мы говорим о крыше жилого дома, подходить к вопросу расчета обрешетки под профнастил нужно очень ответственно. Итак, для разных задач и типов профнастила применяются такие виды обрешетки:

  • Сплошная обрешетка, из плит OSB или фанеры. Необходима при минимальныхуклонах крыши.
  • Сплошная обрешетка из брусков или досок, которые настилаю параллельно друг другу с небольшим зазором. Этот вариант подходит для негофрированного профнастила.
  • Разреженная обрешетка со сплошной контробрешеткой. Так, если обрешетка была уложена с большим шагом, тогда для дополнительной жесткости укладывают контррейки по диагонали крыши.
  • Разреженная обрешетка для гофрированного профнастила, с шагом, в несколько раз меньшим, чем сам лист.

А вот разреженная обрешетка под крупногабаритную кровлю не подходит, т.к. ее рассчитывают так, чтобы лист ложился всего не два бруска. К сожалению, профнастил не настолько прочный материал.

Для устройства сплошной обрешетки берут доски толщиной 30-40 мм. Брать более широкие доски, чем 140 мм, не рекомендуется, ведь тем могут покоробиться.

К слову, сплошную обрешетку из досок под профнастил уже почти никто не делает, и ее заменяют на более практичную обшивку скатов плитами OSB или влагостойкой фанерой.

Разреженная обрешетка: для крутых крыш

Традиционно под современный профнастил обустраивают разреженную обрешетку. Ее разрешено делать под жесткие кровельные материал, которые достаточно хорошо выдерживают ветровую и снеговую нагрузку, не разрушаясь и не прогибаясь при этом.

Для разреженной обрешетки подходят пиленные деревянные бруски и деревянные жерди. Главное требование к ним – иметь минимальную внутреннюю влажность, в пределах 18-20%, не иметь деформаций, изгибов и сучков. Такую обрешетку обязательно обрабатывают антисептиком и, по желанию, антипиреном. Также разреженную обрешетку под профнастил делают из П-образных оцинкованных решетин.

Стандартный шаг обрешетки под профнастил для центральной полосы России – 35-40 см, при использовании брусков с сечением 50х50 мм или досок 50х120 (140) мм.

Также обрешетку обустраивают однослойной или двухслойной, но конкретно под профнастил достаточно одного слоя.

Шаг обрешетки и высота гофры

Шаг обрешетки установки под профнастил также зависит от вида профилей самих листов. У каждого профиля – своя собственная несущая способность, которую определяет высота гофры и толщина стального проката. Например, для марок с несущей способностью укладывают сплошную обрешетку, а с высокой – разреженную.

Для скатных крыш профнастил берут с гофрой не менее 20 мм. Это НС-35, МП-20, С-44. А профили Н-60 и Н-75 используются для самонесущих и плоских крыш промышленных объектов:

В любом случае минимальное сечение должно быть 30х100 мм, если расстояние между стропилами до 1000 мм:

Обрешетка под отдельные виды профнастила

Давайте обозначим также некоторые особенности устройства обрешетки для самых популярных видов профнастила, которые используются при строительстве частного дома.

Так, если вы используете профлист С-8 на кровле от 15°, тогда либо берите го с толщиной 0,55 мм (обязательно проверьте микрометром), или же укладывайте сплошную обрешетку.

В работе с профлистом МП-20, П-18 листы берите от 0,7 до 0,55 мм, и делайте сплошной настил, если уклон до 15° и разреженную обрешетку, если больше, сохраняя расстояние между досками до 5 см. А вот профнастил Н-35 такой же толщины уже до 15° разрешается укладывать на обрешетку с шагом 50 см и от 15° с шагом в 1 метр, здесь прочности как раз достаточно. При этом те же условия для профнастила С-44, если толщина его листа в пределах 0.55-0,7 мм.

Для профлиста Н-60 уклон кровли не делают меньше 8°, а толщина листа должна составлять 0,7-0,9 мм. Шаг укладки обрешетки уже делают не более 3 метров.

Эта таблица поможет вам во всем разобраться:

К слову, если вы все-таки переживаете, что с основной крыши дома будет падать тяжелая шапка снега, тогда для пристройки не жаль будет и сплошной настил устроить:

Что касается материала изготовления обрешетки, здесь есть два варианта: металл и дерево. Так, металлические прочные стропильные системы сегодня чаще выбирают для промышленных высотных зданий, где важная высокая прочность, пожаробезопасность и относительно небольшой вес.

А для частного домостроения рекомендуют пиломатериалы, удобные в работе и доступные по цене. Но на самом деле вы можете остановить свой выбор на первом варианте, тем более, что для профнастила лучшего основания и не придумать.

Деревянная обрешетка: строительная классика

Если вы остановили свой выбор на деревянной обрешетке, то при покупке вооружитесь линейкой и проверьте все заявленные параметры. В качестве материала возьмите бруски сечением 50х50 мм или 23х50, либо доски 32х100 и 50х100 мм. Главное, чтобы они были обработаны антисептиком.

Также подсчитайте количество дополнительных брусков для обхода дымохода, пожарных люков и других подобных мест. В тех местах расход древесину будет в два раза больше. Кроме того, на краях крыши укладывают не одну, а две доски для дополнительной прочности. Как альтернативу брускам применяют также доску, толщиной от 50 мм:

В качестве древесины для обрешетки под профнастил подходит ольха, бук, ель и сосна. Вам нужно будит их обработать антисептиком и антипиреном, или же приобрести уже подготовленные к строительству. Главное – защитить обрешетку от гниения и грибка, ведь влага в подкровельном пространстве не такая уж и редкость.

Давайте рассмотрим, какой толщины должна быть деревянная обрешетка. Так, самая популярная – доска с сечением 22х100 и 25х100 мм. Она доступна по цене, но подходит только для простых легких кровель ввиду недостаточности прочности. Более подходящей считается доска 32х100 мм. Такой можно устанавливать разреженную обрешетку на стропила с шагом 90 см.

Подходят для сплошной обрешетки также шпунтованные доски, 25 и 32 мм, с соединением «шип-паз».

Калиброванные доски берут для создания разреженной обрешетки под профнастил. Они прочные, хорошо обработанные, имеют точные геометрические формы, но дорогие.

Обрешетку из бруса 50х50 мм делают уже при шаге стропил от 90 см, и без такого материала не обойтись в работе со сложными конструкциями, у которых много дополнительных элементов. Сами бруски крепкие и толстые, а потому хорошо защищают металлическую кровлю от прогиба. Вот почему брус в качестве обрешетки чаще всего встречается с профнастилом высокой гофры, которая изначально укладывается с целью выдерживать значительную нагрузку. Доски здесь, конечно, не помогут.

Но для обустройства деревянной обрешетки под профнастил не рекомендуется использовать полуобрезные и необрезанные пиломатериалы. Вот хорошие советы от профессионального кровельщика, демонстрирующие работу с деревянной обрешеткой:

Металлическая обрешетка: идеальное решение

Сегодня использование металлической обрешетки для частного строительства становится особенно актуальным, особенно в условиях города. Причем есть смысл изначально строить цельнометаллическую кровлю: и со стальными стропилами, и со стальной обрешеткой, и со стальным профнастилом. В итоге такая крыша получается:

  • относительно легкой (легче деревянной стропильной системы), абсолютно не подвержена насекомым, гниению и возгоранию;
  • идеально ровной, без сучка и задоринки, чего не скажешь о древесине;
  • не искривляется и не деформируется со временем;
  • полностью совместима с профилированными стальными листами.

Монтируют металлическую обрешетку на стропила при помощи болтов или сварки. Если для изготовления стропил и обрешетки бралось одно и тоже сырье, то крепление получается надежным. Т.е. здесь вы будете избавлены от нежелательных химических реакций из-за стыка разнородных материалов, как металл и дерево.

Здесь нет проблемного контакта «дерево-металл», удобное крепление, высокая пожаробезопасность и надежность самой кровли. Причем крышу с металлическими стропилами и обрешеткой еще и утепляют! Поэтому такой стальной каркас никак не препятствует обустройства уютной и теплой мансарды.

А толщину металлической обрешетки под профнастил подобрать уже не сложно. Это зависит от высоты используемого стального профиля.

Вот основные требования к металлической обрешетки для профнастила:

  1. Крепление листов должно быть надежным и выдерживать местные климатические условия.
  2. Толщину листов нужно подбирать соответственное шагу металлической обрешетки.
  3. Шаг обрешетки следует вычислять по той же схеме, что и деревянную.

Для изготовления металлической обрешетки подходит как гальванизированная сталь, так и покрытая алюмоцинком.

Самое важное – смонтировать каркас так, чтобы в итоге все его элементы оказались в одной плоскости. Если обрешетка деревянная, выровняйте ее деревянными клиньями. Если металлический – скорее всего, он изначально будет более точно смонтирован, чем деревянный.

И все благодаря точным по геометрическим параметрам всех деталей. Плюс металлический каркас более упругий. И для обустройства крыши под профнастил бывает достаточно одних металлических стропил, но чаще нужно для увеличения жесткости делать дополнительную обрешетку.

Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро- гидроизоляцию, и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:

Для мастерской или небольшой бани обрешетку уже необходимо делать уже по всем правилам:

Если же речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.

Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны и нелишние жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.

Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости. Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, и желательно их не перепутать.

Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.

Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которая отмечена пунктиром на рулоне:

Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.

Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.

А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему (подробно уже останавливаться на этом не будем).

Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.

Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или даже дюбелей в некоторых случаях. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.

Если обрешетка у вас из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.

Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.

В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и точно выше, чем остальные элементы деревянной обрешетки.

Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:

Для чего столько забот, спросите вы? Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общем качестве монтажа.

Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы потом между ними можно было уложить утеплитель на его толщину, тогда к стропилам вам нужно будет приделать дополнительный каркас.

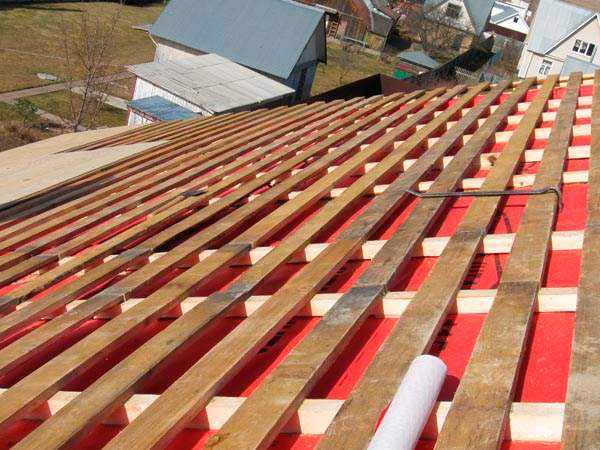

В жизни все это выглядит так:

Как вы видите, при должном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!

krovgid.com

Обрешетка под профнастил: шаг, расчет, сборка

Профнастил – очень популярный материал, используемый в основном для покрытия крыш частных домов. При его монтаже, разумеется, стоит соблюдать определенные рекомендации. К примеру, очень важно правильно рассчитать и смонтировать обрешетку под листы. В этой статье и разберемся во всех подробностях с тем, как правильно устроить основу под профнастил.

Основные параметры

При выборе вида обрешетки под профнастил, необходимо прежде всего определиться с материалом. Также нужно будет рассчитать шаг между элементами. Что касается материала, то для сборки основания под профлист обычно используется доска сечением не менее 30х100мм. Именно такой вариант пиломатериала может выдержать вес ходящего по крыше человека.

Шаг обрешетки под профнастил высчитывается в зависимости от разновидности самого листа, а также особенностей конструкции кровли. Каким именно образом смотрите в таблице:

Вид листа Угол ската Шаг обрешетки
НС-35 До 15 гр 50см
НС-35 Более 15 гр 100см
С-8 При любом наклоне сплошная
Н-60 При наклоне больше 8 гр Не более 3м
Н-75 При наклоне больше 8 гр Не более 4м



Совет: При не слишком большом уклоне стоит сделать шаг в 40см. Для кровель со средним уклоном элементы обычно устанавливают на расстоянии в 65см. На крутых крышах этот параметр чаще всего составляет 1м.

Рассчитываем обрешетку

Для того чтобы узнать необходимое количество бруса, нужно вычислить площадь кровли. Для этого длину каждого ската умножают на ширину, а далее складывают полученные цифры. Выполнить необходимые расчеты при известном шаге элементов будет несложно.

Учесть следует лишь то, что у карниза и конька по два ряда обрешетки идут вплотную друг к другу. Такая конструкция обеспечивает максимально надежное крепление листов.

Важно: К полученной в конечном итоге цифре следует прибавить еще 10%. При раскрое некоторое количество материала обязательно уйдет в отходы.

Выбираем породу дерева

Древесину для обрешетки можно брать практически любую. Однако больше всего для устройства основания под профнастил подойдут крепкие бук или ольха либо стойкие к воздействию воды ель и сосна. В любом случае перед началом монтажа все доски следует тщательно обработать противогнилостными составами. Также неплохо будет промазать их средством, повышающим огнеупорные свойства.

Разумеется, при выборе досок следует обращать внимание на их качество. Для обрешетки нельзя использовать деформированный или слишком сильно потрескавшийся материал.

Порядок и особенности монтажа

Итак, давайте посмотрим, как сделать обрешетку. Порядок установки ее следующий:

  • Перед началом монтажа кровлю желательно гидроизолировать. Полиэтиленовая пленка или гидроизоляционная мембрана с небольшим провисом монтируются прямо на стропила горизонтально. Нахлест между полосами должен составлять около 10-15см.
  • Крепить гидроизоляционный материал следует брусками небольшого сечения. С их использованием будет устроен вентиляционный зазор. При его наличии и обрешетка и весь кровельный пирог прослужат гораздо дольше.
  • Далее по краю карниза набивается торцевая доска. В последующем она будет закрыта ветровым уголком.
  • Затем по торцам кровли набиваются ветровые планки. За плоскость кровли сверху они должны выходить на высоту профиля листа.
  • Далее производится монтаж самой обрешетки.

Основные правила

Обрешетка под профнастил собирается с обязательным соблюдением всех положенных строительными нормами рекомендаций. Своими руками ее монтируют, не забывая о том, что:

  • К каждой ноге доска фиксируется на два гвоздя. Если использовать один, материал впоследствии может покоробиться.
  • Производят монтаж снизу вверх.
  • Располагать элементы следует строго горизонтально. Для выравнивания необходимо использовать натянутый шнур.
  • Стыковка досок производится строго на стропиле.
  • Нельзя стыковать доски на одном стропиле в смежных рядах.
  • При наличии металлических элементов крепеж обрешетки производится с использованием саморезов.

Соблюдая при сборке обрешетки нормативы, предписанные СНиП, можно устроить под профнастил очень качественное основание. Делайте все аккуратно, и ваша стальная кровля прослужит вам многие годы.

Видео по теме:

postroju-dom.ru

Расчет односкатной крыши - калькулятор онлайн

Воспользуйтесь онлайн калькулятором по расчету односкатной крыши. Рассчитайте угол наклона ската, количество обрешетки и необходимый размер стропил.

Онлайн-калькулятор для расчётов односкатной крыши поможет вычислить оптимальный угол наклона ската, размер и суммарное количество стропил, обрешётки, а также количество требуемых для постройки крыши материалов. В базе калькулятора присутствуют популярные кровельные материалы: шифер, ондулин, цементно-песчаная, керамическая и битумная черепица, металлочерепица. Данный калькулятор позволяет рассчитать размеры как покатой, так и плоской крыши.

При расчётах учитываются параметры, приведенные в ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Односкатная — это самый простой тип крыши, применяемой сегодня в зданиях. Такая крыша требует минимального расхода материалов и трудозатрат, поскольку скат в ней всего один. Этот вид крыши часто встречается в современных зданиях, как правило это хозяйственные постройки, сараи, гаражи и другие подобные сооружения. Такая крыша может предусматривать чердак или обходиться без него.

Для возведения данного типа крыши применяются различные виды кровельных и изоляционных материалов. Угол наклона для односкатной крыши может быть каким угодно, однако в большинстве случаев применяются малые углы, вплоть до плоской крыши. Чем меньше угол, тем важнее своевременно очищать крышу от снега, поскольку нагрузка на кровлю растёт вместе с уменьшением её наклона.

Вводя в калькулятор данные, непременно сверьтесь с дополнительной информацией, помеченной этой иконкой . Здесь вы найдете дополнительную информацию.

Внизу страницы вы можете оставить отзыв, задать свой собственный вопрос разработчикам или предложить идею по улучшению калькулятора.

Разъяснение результатов расчетов

Угол наклона крыши

Под этим углом наклонены стропила и скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным вами кровельным материалом. Изменить угол наклона крыши можно через ширину основания или высоту подъёма крыши.

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы заданной длины). Определяет количество кровельных и изоляционных материалов, которые понадобятся для проведения работ.

Примерный вес кровельного материала

Ориентировочный вес выбранного вами кровельного материала, требуемого для покрытия всей крыши.

Количество рулонов изоляционного материала

Определяет общее количество изоляционного материала, исходя из длины рулона 15 метров и ширины 1 метр. Расчеты выполнены с учетом 10% нахлеста.

Нагрузка на стропильную систему

Максимальная нагрузка на стропильную систему. В расчетах учитывается вес всей кровельной системы, конструкция крыши, а также ветровые и снеговые нагрузки указанного вами региона.

Длина стропил

Полная длина стропил от начала ската до конька крыши.

Количество стропил

Общее количество стропил, необходимых для возведения крыши с заданным шагом.

Минимальное сечение стропил, Вес и Объем бруса для стропил

В таблице представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород), которые вы можете использовать при строительстве крыши с заданными параметрами. Расчет выполняется с учётом указанного кровельного материала, площади, углов и региональных нагрузок. В соседних столбцах отображается суммарный вес и объем этих стропил для всей конструкции крыши.

Количество рядов обрешетки

Суммарное число рядов обрешётки для крыши данных размеров. Рекомендуем также проконсультироваться у продавцов выбранного вами кровельного материала на счет требуемого шага крепления этого материала к обрешетке. Это может скорректировать шаг или размеры указанной вами обрешетки.

Равномерное расстояние между досками обрешетки

Чтобы равномерно установить обрешетку, избежав лишнего перерасхода, используйте данное значение.

Количество досок обрешетки стандартной длиной 6 метров

Для обрешетки всей крыши вам потребуется данное количество досок. При расчетах используется стандартная длина доски — 6 метров.

Объем досок обрешетки

Требуемый объем досок для обрешетки в кубических метрах.

Примерный вес досок обрешетки

Предположительный общий вес досок обрешетки. Для расчета массы используется средние значения плотности и влажности для хвойных пород дерева.

www.stroitelstvosovety.ru

Как рассчитать профнастил на крышу: калькулятор

Профнастил с полимерным покрытием широко применяется для устройства кровли частных домов и хозяйственных построек. Прежде чем закупать материал для крыши, нужно определиться с размером листов и правильно рассчитать их количество. Для этого можно воспользоваться онлайн калькулятором или выполнить вычисления вручную.

Оптимальный способ – сделать несколько вариантов расчета и сверить результаты.

Размеры листа профнастила

Особенность профнастила в том, что при разной отпускной длине листа, его ширина у каждого вида профиля постоянная. В некоторых случаях ширина (около 1 м) может оказаться больше длины (начинается от 50 см). Поэтому шириной считают размер листа поперек профиля.

Полная и рабочая ширина

Ширина указывается двумя цифрами: большее значение — полный размер, меньшее значение — рабочая (полезная) ширина. Практический смысл рабочей ширины — облегчить расчет количества листов по ширине ската. Именно этот размер означат какой просвет накрывает каждый лист с учетом перехлеста с соседним.

Обычно боковой нахлест равен половине волны профиля. У профилей с водосточной канавкой рабочая ширина выбирается с таким условием, чтобы последующий лист перекрывал канавку предыдущего.

Но не всегда рабочую ширину можно принимать в расчетах в качестве исходной величины. В случаях, когда профнастил укладывают на крышах с малыми уклонами (меньше 8°) без использования специальных уплотнителей, рекомендуют применять более широкий нахлест — шаг волны.

Тип профиляПолный размер, ммРабочая ширина, мм
C1011801150
C2011651110
C2110511000
C4410471000
HC3510601000
H60902845
H75800750

Длина листа

Длина кровельного профлиста толщиной 0.5 - 0.6 мм бывает от 0.5 м до 10 м. Обычно его отпускают уже нарезанным по длине, указанной заказчиком. В тех случаях, когда длина ската больше максимального размера листа, который есть в каталоге производителя, профнастил укладывают с горизонтальным нахлестом (наращивают по длине).

Монтаж с горизонтальным нахлестом также рекомендуют, если длина листа больше 5-6 м — легче поднимать, укладывать и меньше риск повреждения покрытия.

Рекомендации по минимальному размеру нахлеста у производителей разные. Например, у компании RUKKI (Финляндия) он равен 20 см, у компании Квин (Пермь, Россия) — 10 см.

Принцип расчета для прямоугольного ската

Наиболее простой расчет профнастила у следующих видов крыш:

  • односкатные в одном или двух уровнях;
  • двухскатные крыши;
  • ломаные или мансардные крыши (с фронтоном).

Расчет проходит по такому алгоритму:

Шаг 1. Замеры кровли

Измеряют ширину ската (W) по коньку или карнизу и длину ската (L) от карниза до конька. Для асимметричных и многоуровневых крыш размеры берут по каждому скату.

Шаг 2. Расчет количества горизонтальных рядов

Для этого нужно ширину ската (W) разделить на рабочую ширину профнастила и округлить в большую сторону. Если длина ската не превышает соответствующий размер листа, то это и будет искомое количество листов.

Пример: Измеренная ширина ската составляет 8 метров. Для расчета числа рядов на одном скате следует ширину ската разделить на рабочую ширину листа профнастила, которая для профиля С21 составляет 1 метр.

N = 8 м / 1 м = 8 рядов

Шаг 3. Расчет количества листов в одном ряду

Если длина ската больше 5 - 6 метров, то вычисляют количество листов (K) и их длину. К длине ската (L) с учетом карнизного свеса добавляют размер нахлеста (или двух) и делят на равные части. Сумма «частей» равняется количеству листов расчетной длины.

В конце надо умножить кол-во рядов (N) на кол-во листов в ряде (K) для каждого ската и полученные результаты сложить.

Калькулятор

Принцип расчета профнастила для сложных крыш

Для сложных видов крыш расчет профнастила обычно проводят с помощью специальных программ (методик). Общий принцип расчета остается прежним — для каждого ската количество листов считается отдельно. Для этого делают их чертежи (в общем для всех масштабе), и «разбивают» каждый элемент на простые фигуры.

Для симметричных четырехскатных, шатровых и вальмовых крыш скаты имеют правильную форму в виде равнобедренных треугольников или трапеций. Асимметричные крыши и сложные кровли с ендовами (разжелобками) могут иметь скаты в виде неправильных треугольников и параллелограммов.

Трапеция или параллелограмм:

  • Фигуру делят на прямоугольник и два прямоугольных треугольника.
  • Количество профнастила для прямоугольника рассчитывают путем деления основания на рабочую ширину листа, а далее по описанному выше алгоритму.
  • Основание прямоугольного треугольника делят на отрезки, равные рабочей ширине листа, и от каждой точки отбивают перпендикуляр. Длина первой полосы профнастила равна катету (такая же как у прямоугольника), длина каждой следующей полосы определяется по точке пересечения перпендикуляра с гипотенузой.

Треугольники:

  • От вершины, что у конька, к основанию опускают перпендикуляр (это длина первой полосы). Откладывают по основанию вправо и влево половину рабочей ширины профнастила.
  • От границ первой полосы по основанию делают отметки с расстоянием друг от друга, равным размеру рабочей ширины. От каждой точки отбивают перпендикуляры к стороне треугольника. Каждая точка пересечения будет задавать длину следующей полосы.

Результаты расчетов всех скатов крыши суммируют. Определяют количество листов профнастила для каждого размера длины и формируют заказ.

Примечание. Расход кровельного материала для симметричных видов крыш можно оптимизировать за счет использования части обрезков на противоположном скате такой же формы.

roof-project.com

Расчет обрешетки и настила крыши

Как известно любое кровельное покрытие укладывается либо на обрешетку, либо на сплошной настил из досок, которые в свою очередь опираются на стропила. Поэтому если вы собираетесь строить дом с крышей, Вам обязательно пригодится данный калькулятор. Ведь с его помощью можно в режиме онлайн подобрать минимальное сечение для досок обрешетки или настила крыши, а также рассчитать общий расход пиломатериалов и затраты на их покупку. Рассчитать же стропила Вы можете на другом калькуляторе.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

Для удобства расчета данный калькулятор имеет два режима, переключаясь между которыми можно выбрать тот или иной тип конструкций:

  • Тип 1 - обрешетка крыши.
  • Тип 2 - настил крыши.

Примечание: Расчетная схема для расчета подбиралась таким образом, чтобы учесть любые способы прибивания досок обрешетки и настила к стропилам. Другими словами, схема подобрана по наихудшему варианту. И поэтому, если, например, одна доска обрешетки или настила лежит более, чем на одной стропильной ноге, то ее сечение по данному расчету получается с некоторым запасом.

Калькулятор

Инструкция к калькулятору

Исходные данные

Условия эксплуатации:

Шаг стропил (L) - расстояние, с которым устанавливаются стропила крыши.

Шаг обрешетин (P) - расстояние, например, от левой грани первой доски обрешетки до левой грани второй.

Площадь крыши (S) - указывается в том случае, если Вы собираетесь произвести расчет требуемого количества досок обрешетки или настила крыши. В том случае, если в крыши предполагаются проемы, то площадь нужно указывать за их вычетом.

Срок службы - здесь задается тот срок службы, который, как Вы предполагаете, должна служить конструкция.

Доски обрешетки и настила:

Материал - здесь выбирается та порода древесины, из которой изготовлены доски.

Длина (А), ширина (В), высота (Н) - размеры досок обрешетки или настила.

Сорт древесины - перед расчетом необходимо указать сорт древесины, из которого изготовлены доски.

Пропитка - выбирается "Да", если доски обрешетки или настила пропитаны антипиренами под давлением.

Нагрузка:

Нормативная и расчетная - нагрузки на один квадратный метр крыши, которые перед расчетом нужно собрать.

Коэф. mд - указывается "Да", если сумма от постоянных и временных длительных нагрузок составляет более 80% от общей. Для крыши это обычно так, т.е. нужно ставить "Да".

Цена за 1 м3 - стоимость одного кубометра пиломатериалов.

svoydomtoday.ru

Расчет односкатной крыши, угла наклона

С помощью данного калькулятора можно провести расчет односкатной крыши - угла наклона ската, точное количество обрешетки, количество и размер стропил. Бесплатный строительный онлайн калькулятор по расчету односкатной крыши.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор односкатной крыши поможет рассчитать правильный угол наклона ската, определить сечение, шаг и количество стропил, узнать требуемый объем обрешётки и других материалов, необходимых в строительстве крыши. Калькулятор поможет произвести расчеты по большинству существующих кровельных материалов. Здесь вы сможете произвести расчеты битумной, цементно-песчаной, керамической черепицы, металлочерепицы, асбестоцементного шифера, ондулина и некоторых других, менее распространенных материалов. Данный калькулятор сможет рассчитать параметры любой односкатной крыши, в том числе плоской.

Обратите внимание! Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Односкатная – простейшая конструкция крыши. Поскольку она имеет только один скат, то и строится довольно просто, да и расход материалов при этом является минимальным. Этот вид крыши часто применяется в строительстве гаражей, сараев, различных нежилых вспомогательных строений, как с чердаком, так и без него.

При постройке односкатной крыши можно использовать любые виды кровельных материалов, изоляционных материалов и утеплителей. Устанавливать такую крышу можно под разными углами, однако чаще её угол делают малым, вплоть до 0º (плоской крыши). Но важно помнить, чем меньше угол, тем сильнее это сказывается на снеговых нагрузках, а значит такую крышу нужно своевременно чистить от снега.

При заполнении полей калькулятора вы можете свериться с дополнительной информацией, расположенной под знаком .

Если у вас возникнут вопросы или появятся идеи по улучшению калькулятора, то вы можете воспользоваться формой комментариев, находящейся внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Угол, под которым наклонены скат и стропила к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор проинформирует, можно ли возвести крышу под данным углом из выбранного материала. Если вам потребуется изменить угол, для этого достаточно скорректировать высоту подъёма крыши (В) или ширину основания (А).

Площадь поверхности крыши

Площадь всей поверхности кровли, включая боковые и торцевые свесы. Это значение поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.

Примерный вес кровельного материала

Суммарный приблизительный вес кровельного материала. Рассчитывается исходя из заданной площади крыши с учетом свесов.

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала, указанное в рулонах. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Длина стропил

Полная длина стропил от конька крыши до края ската.

Количество стропил

Для возведения крыши вам потребуется данное количество стропил, если располагать их с указанным вами шагом.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. Чтобы обеспечить крыше механическую прочность, следует придерживаться указанных в первой колонке сечений стропил. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши.
  2. Во второй колонке указан суммарный вес всех стропил для крыши данной конструкции.
  3. Для удобства дальнейших расчетов указан общий объем бруса стропил в кубических метрах.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешётки, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки

Общий объем досок на обрешетку (для всей крыши). Для удобства расчетов затрат на пиломатериалы используйте данное значение, указанное в кубических метрах.

Примерный вес досок обрешетки

Суммарный вес досок обрешетки.

kakpravilnosdelat.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
