Простой расчет трансформатора. Онлайн-калькулятор расчёта по размерам магнитопровода габаритной мощности трансформатора. Ламповый звук hi-end и ретро электроника

Такая методика расчета трансформаторов конечно очень приблизительная но для радиолюбительской практики вполне подходит.
Кроме этого все нижеперечисленные расчеты актуальны только лишь для трансформаторов с Ш-образным сердечником и для работы с током промышленной частоты 50 Гц.

Итак, начнем....

Задача: нужен трансформатор с выходным напряжением 12V и током на вторичной обмотке не менее 1A. (если обмоток несколько то токи складываются).

Мощность вторичной обмотки получается 12V* 1A =12W.
Так как КПД у трансформаторов приблизительно 85%, то мощность забираемая первичкой при работе будет приблизительно в 1,2 раза выше и получится 12W * 1.2 = 14.4W.

Где S- площадь сердечника, P1- мощность первичной обмотки .
получится 4,93 кв.см. (ну в общем округлим до 5....)
Это необходимая минимальная площадь сердечника. Если есть возможность применить больше-это даже лучше.


Здесь:
W- количество витков,
Ктр- коэффициент трансформации,
Sс- площадь сечения сердечника .

Так как мы решили взять Ктр=50, то считаем:
W1= 50/5 * 220 = 2200
W2= 50/5 * 12 = 120

где I это ток протекающий через обмотку.
Ах, да.... мы же еще не знаем ток который будет потреблять первичка....
Ну, что же, это тоже не проблема: напряжение мы знаем, мощность тоже, получается:
I1= P1/U1 = 14.4/220 = 0.065A.

Итак:
диаметр провода для первички будет:
D1 = 0,7 * на корень из 0,065 = 0,18 мм.
Для вторичной обмотки:
D2 = 0.7 * на корень из 1 = 0,7 мм.

Вот и весь расчет!

Очень часто для питания радиолюбительских конструкций или для питания готовых устройств требуется понижающий трансформатор. Точный расчёт силового трансформатора очень сложен, но для приблизительного расчёта можно воспользоваться упрощёнными формулами. В этой статье рассмотрим как рассчитать трансформатор, собранный на наиболее часто встречающемся магнитопроводе из Ш-образных пластин.

Для расчёта трансформатора нам нужно знать: желаемое напряжение на вторичной обмотке и ток нагрузки. Ели ток нагрузки не известен, но известна его мощность, то вычислить ток не составит труда — нужно мощность поделить на напряжение на вторичной обмотке.

1. Расчёт тока вторичной обмотки

I2 = 1,5*Iн , где

  • I2 — ток во вторичной обмотке, А,
  • Iн — ток нагрузки, А.
2. Определение мощности, потребляемой от вторичной обмотки

P2 = U2*I2 , где

  • P2 — мощность вторичной обмотки, Вт,
  • U2 — напряжение вторичной обмотки, В,
  • I2 — ток вторичной обмотки, А.

Если необходимо несколько вторичных обмоток, то считаем мощность каждой обмотки, а затем складываем мощности всех вторичных обмоток и подставляем в следующую формулу.

3. Определение мощности трансформатора

Pт = 1,25*P2 , где

  • Рт — общая мощность трансформатора, Вт,
  • Р2 — мощность вторичной обмотки, Вт.
4. Расчёт тока первичной обмотки

I1 = Pт/U1 , где

  • I1 — ток в первичной обмотке трансформатора, А,
  • Pт — мощность трансформатора, Вт,
  • U1 — напряжение первичной обмотки, В.
5. Определение необходимого сечения сердечника магнитопровода

S = 1,3*, где

Следует заметить, что магнитопровод нужно подбирать так, чтобы отношение ширины сердечника (центральной пластины) магнитопровода к толщине набора было в пределах 1 ÷ 2.

6. Расчёт числа витков в первичной обмотке

W1 = 50*U1/S , где

  • W1 — число витков первичной обмотки, шт,
  • U1 — напряжение первичной обмотки, В,
  • S — площадь сечения сердечника магнитопровода, см² .
7. Расчёт числа витков во вторичной обмотке

W2 = 55* U2/S , где

  • W2 — число витков вторичной обмотки, шт,
  • U1 — напряжение вторичной обмотки, В,
  • S — площадь сечения сердечника магнитопровода, см² .
8. Определение диаметров проводов обмоток трансформатора

d = 0,632* I , где

  • d — диаметр провода, мм,
  • I — ток обмотки, А (соответственно подставляем I1 и I2 для первичной и вторичной обмоток).

Расчёт приведён для медного провода.

9. Проверка заполняемости окон магнитопровода

После подбора пластин магнитопровода следует проверить влезет ли провод на каркас трансформатора.

Sо = 50*Pт , где

  • Sо — площадь, занимаемая намотанными проводами, в одном окне магнитопровода, мм 2 ,
  • Pт — мощность трансформатора, Вт.

Если площадь окна подобранного магнитопровода больше или равна вычисленной, то провод влезет.

Пластины магнитопровода нужно собирать вперекрышку, как это показано на рисунке вверху.

Магнитопровод следует стянуть обоймой или шпильками с гайками, шпильки необходимо обернуть бумагой или другим изоляционным материалом, чтобы шпильки не замыкали пластины. Если магнитопровод плохо стянут, то он будет гудеть.

Провода следует наматывать равномерно и плотно(иначе могут не влезть). Между каждым рядом надо прокладывать тонкую бумагу или лавсановую плёнку в 1-2 слоя и 3-4 слоя между обмотками.

Для удобства намотки можно сделать простое приспособление, показанное на рисунке:


Состоит устройство из двух фанерных стоек, закреплённых на общем основании и вставленного в них металлического прутка, с одного конца изогнутого в виде ручки. Одной рукой крутим ручку, второй направляем провод, катушку с проводом можно наподобие разместить ещё на одном прутке, но уже без ручки.

tehnodinamika.ru

Расчет трансформатора по железу — studvesna73.ru

Данный онлайн расчет трансформатора выполнен по типовым расчетам электрооборудования. В типовых расчётах все начинается с определения необходимой мощности вторичной обмотки, а уж потом с поправкой на КПД — коэффициент полезного действия, находим мощность всего трансформатора, и на основании этого рассчитываем необходимое сечение и тип сердечника и так далее.

Изначально так и было в моём расчете. Пока не появились предложения от посетителей сайта внести изменения в расчет. По имеющимся размерам трансформаторного железа рассчитываем полную мощность трансформатора, а уж потом видим, какой ток и напряжение можно снять с этого железа. Далее все как по типовому расчёту, выбираем тип: броневой или стержневой, указываем напряжение первичной обмотки, вторичной, частоту переменного тока и так далее.

В результате получаем необходимые расчетные данные трансформатора, например сечение обмоточных проводов, которые сравниваются со стандартными обмоточными проводами и представляются для дальнейшего расчёта. Диапазон обмоточных проводов сечением от 0,000314 до 4,906 мм 2. всего 63 позиции. На основании имеющихся данных рассчитывается площадь занимаемой обмотками трансформатора, для определения возможности их размещения в окнах трансформатора.

Хотелось бы узнать в комментариях ваше мнение, и практические результаты, чтобы если это возможно сделать более качественный расчёт.

Иногда приходится самостоятельно изготовлять силовой трансформатор для выпрямителя. В этом случае простейший расчет силовых трансформаторов мощностью до 100—200 Вт проводится следующим образом.

Зная напряжение и наибольший ток, который должна давать вторичная обмотка (U2 и I2), находим мощность вторичной цепи: При наличии нескольких вторичных обмоток мощность подсчитывают путем сложения мощностей отдельных обмоток.

Далее, принимая КПД трансформатора небольшой мощности, равным около 80 %, определяем первичную мощность:

Мощность передается из первичной обмотки во вторичную через магнитный поток в сердечнике. Поэтому от значения мощности Р1 зависит площадь поперечного сечения сердечника S, которая возрастает при увеличении мощности. Для сердечника из нормальной трансформаторной стали можно рассчитать S по формуле:

где s — в квадратных сантиметрах, а Р1 — в ваттах.

По значению S определяется число витков w’ на один вольт. При использовании трансформаторной стали

Если приходится делать сердечник из стали худшего качества, например из жести, кровельного железа, стальной или железной проволоки (их надо предварительно отжечь, чтобы они стали мягкими), то следует увеличить S и w’ на 20—30 %.

Теперь можно рассчитать число витков обмоток

В режиме нагрузки может быть заметная потеря части напряжения на сопротивлении вторичных обмоток. Поэтому для них рекомендуется число витков брать на 5—10 % больше рассчитанного.

Ток первичной обмотки

Диаметры проводов обмоток определяются по значениям токов и исходя из допустимой плотности тока, которая для трансформаторов принимается в среднем 2 А/мм2. При такой плотности тока диаметр провода без изоляции любой обмотки в миллиметрах определяется по табл. 1 или вычисляется по формуле:

Когда нет провода нужного диаметра, то можно взять несколько соединенных параллельно более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу. Площадь поперечного сечения провода определяется по табл. 1 или рассчитывается по формуле:

Для обмоток низкого напряжения, имеющих небольшое число витков толстого провода и расположенных поверх других обмоток, плотность тока можно увеличить до 2,5 и даже 3 А/мм2, так как эти обмотки имеют лучшее охлаждение. Тогда в формуле для диаметра провода постоянный коэффициент вместо 0,8 должен быть соответственно 0,7 или 0,65.

В заключение следует проверить размещение обмоток в окне сердечника. Общая площадь сечения витков каждой обмотки находится (умножением числа витков w на площадь сечения провода, равную 0,8d2из, где dиз — диаметр провода в изоляции. Его можно определить по табл. 1, в которой также указана масса провода. Площади сечения всех обмоток складываются. Чтобы учесть ориентировочно неплотность намотки, влияние каркаса изоляционных прокладок между обмотками и их слоями, нужно найденную площадь увеличить в 2—3 раза. Площадь окна сердечника не должна быть меньше значения, полученного из расчета.

В качестве примера рассчитаем силовой трансформатор для выпрямителя, питающего некоторое устройство с электронными лампами. Пусть трансформатор должен иметь обмотку высокого напряжения, рассчитанную на напряжение 600 В и ток 50 мА, а также обмотку для накала ламп, имеющую U = 6,3 В и I = 3 А. Сетевое напряжение 220 В.

Определяем общую мощность вторичных обмоток:

Мощность первичной цепи

Находим площадь сечения сердечника из трансформаторной стали:

Число витков на один вольт

Ток первичной обмотки

Число витков и диаметр проводов обмоток равны:

• для первичной обмотки

• для повышающей обмотки

• для обмотки накала ламп

Предположим, что окно сердечника имеет площадь сечения 5×3 = 15 см2 или 1500 мм2, а у выбранных проводов диаметры с изоляцией следующие: d1из = 0,44 мм; d2из = 0,2 мм; d3из = 1,2 мм.

Проверим размещение обмоток в окне сердечника. Находим площади сечения обмоток:

• для первичной обмотки

• для повышающей обмотки

• для обмотки накала ламп

Общая площадь сечения обмоток составляет примерно 430 мм2.

Как видно, она в три с лишним раза меньше площади окна и, следовательно, обмотки разместятся.

Расчет автотрансформатора имеет некоторые особенности. Его сердечник надо рассчитывать не на полную вторичную мощность Р2, а только на ту ее часть, которая передается магнитным потоком и может быть названа трансформируемой мощностью Рт.

Эта мощность определяется по формулам:

— для повышающего автотрансформатора

— для понижающего автотрансформатора, причем

Если автотрансформатор имеет отводы и будет работать при различных значениях n, то в расчете надо брать значение п, наиболее отличающееся от единицы, так как в этом случае значение Рт будет наибольшее и надо, чтобы сердечник мог передать такую мощность.

Затем определяется расчетная мощность Р, которая может быть принята равной 1,15•Рт. Множитель 1,15 здесь учитывает КПД автотрансформатора, который обычно несколько выше, чем у трансформатора. Д

алее применяются формулы расчета площади сечения сердечника (по мощности Р), числа витков на вольт, диаметров проводов, указанные выше для трансформатора. При этом надо иметь в виду, что в части обмотки, являющейся общей для первичной и вторичной цепей, ток равен I1 — I2, если автотрансформатор повышающий, и I2 — I1 если он понижающий.

9zip.ru Ламповый звук hi-end и ретро электроника Онлайн-калькулятор расчёта по размерам магнитопровода габаритной мощности трансформатора

Ни для кого не секрет, что радиолюбители частенько самостоятельно мотают трансформаторы под свои нужды. Ведь не всегда найдётся, например, готовый сетевой трансформатор. Более актуальным этот вопрос становится, когда нужен анодно-накальный или выходной трансформатор для лампового усилителя. Здесь остаётся лишь запастись проволокой и подобрать хорошие сердечники.

Достать нужный магнитопровод порой оказывается непросто и приходится выбирать из того, что есть. Для быстрого расчёта габаритной мощности был написан приведённый здесь онлайн калькулятор. По размерам сердечника можно быстро провести все необходимые расчёты, которые выполняются по приведённой ниже формуле, для двух типов: ПЛ и ШЛ.

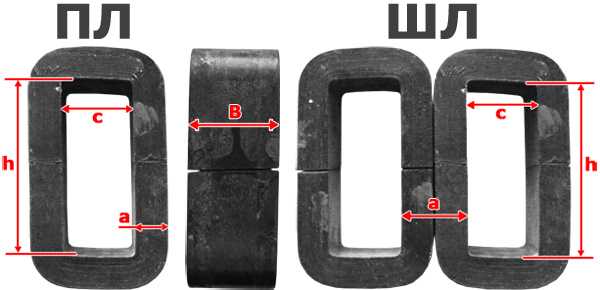

Введите размеры магнитопровода сердечника трансформатора. При необходимости подкорректируйте остальные значения. Внизу Вы увидите рассчитанную габаритную мощность трансформатора, который можно сделать на таком сердечнике, по формуле:


И небольшой FAQ:

Можно ли использовать железо от трансформаторов бесперебойников для изготовления выходных трансформаторов?

В этих трансформаторах пластины имеют толщину 0,5мм, что не приветствуется в аудио. Но при желании — можно. При расчётах выходников следует исходить из параметров 0,5Тл на частоте 30Гц. При расчётах же силовиков на этом железе следует задавать не более 1,2Тл.

Можно ли использовать пластины от разных трансформаторов?

Если они одинаковые по размерам, то можно. Для этого следует смешать их.

Как правильно собирать магнитопровод?

Для однотактного выходника можно две крайние Ш-пластины поставить с противоположной стороны, как часто сделано в заводских ТВЗ. В промежуток через бумажку уложить I-пластины, на 2 штуки меньше. Взяв трансформатор так, чтобы I-пластины оказались снизу, с лёгким ударом поместить его на толстую ровную металлическую плиту. Это можно делать несколько раз, контролируя процесс измерителем индуктивности, чтобы получить одинаковую пару трансформаторов.

Как определить мощность трансформатора по магнитопроводу?

Для двухтактных усилителей нужно разделить габаритную мощность железа на 6-7. Для однотактных — на 10-12 для триода и на 20 для тетрода-пентода.

Как стягивать силовой трансформатор, нужно ли клеить магнитопровод?

Если хочется склеить, то применяем жидкий клей. Подаём на первичную обмотку постоянку 5-15 вольт, чтобы получить ток около 0,2А. При этом подковы стянутся без деформации. После этого можно надеть бандаж, аккуратно затянуть и оставить, пока клей не высохнет.

Как снять лак, которым покрыты трансформаторы бесперебойников?

Замочить на пару дней в ацетоне или проварить пару часов в воде. После этого лак должен сниматься. Механическое снимание лака недопустимо, т.к. появятся заусенцы и пластины будут коротить между собой.

Годятся ли эти трансформаторы куда-нибудь без разборки и перемотки?

Если на них есть дополнительная обмотка (около 30 вольт), то, соединив её последовательно с первичной, можно получить мощный накальный трансформатор. Но нужно смотреть ток холостого хода, т.к. эти трансформаторы не предназначены для длительной работы и часто намотаны не так, как нам бы хотелось.

07.08.2013 © 9zip.ru
Авторские права охраняет Роскомнадзор

В статье на конкретном примере приводится простой метод расчета силового трансформатора для блока питания или зарядного устройства.

  1. Перед тем, как использовать силовой трансформатор необходимо определиться с его мощностью.

Например, нужно рассчитать силовой трансформатор для зарядного устройства, которым будем заряжать автомобильные аккумуляторы емкостью до 60 А/час.

Как известно, ток заряда равен 0,1 от емкости аккумулятора, в нашем случае это 6 Ампер.

Напряжение для заряда аккумулятора должно быть не менее 15 В, плюс падение напряжения на диодах и токоограничивающем резисторе, примем его около 5 В.

Итого, напряжение вторичной обмотки должно быть около 20 В, при токе до 6 А. Мощность при этом, будет равна Р = 6 А х 20 В = 120 Вт.

К.п.д. силового трансформатора при мощности до 60 Вт составляет 0,75. При мощности до 150 Вт 0,8 и при больших мощностях 0,85.

В нашем случае принимаем к.п.д. равным 0,8.

При мощности вторичной обмотки 120 Вт, с учетом к.п.д. мощность первичной обмотки равна:

120 Вт. 0,8 = 150 Вт.

  1. По этой мощности определяем площадь поперечного сечения сердечника, на котором будут расположены обмотки.

S (см 2 ) = (1,0 ÷1,2) √Р

Коэффициент перед корнем квадратным из мощности зависит от качества электротехнической стали сердечника.

Принимаем его равным среднему значению 1,1 и получаем площадь сердечника равной 13,5 см 2 .

  1. Теперь нужно определить дополнительную величину – количество витков на вольт. Обозначим ее N.

Коэффициент от 50 до 70 зависит от качества стали. Возьмем среднее значение 60. Получаем количество витков на вольт равным:

Округлим это значение до 4,5 витка на вольт.

Первичная обмотка будет работать от 220 В. Ее количество витков равно 220 х 4,5 = 990 витков.

Вторичная обмотка должна выдавать 20 В. Ее количество витков равно 20 х 4,5 = 90 витков.

  1. Осталось определить диаметр провода обмоток.

Для этого нужно знать ток каждой обмотки. Для вторичной обмотки ток нам известен, его величина 6 А.

Ток первичной обмотки определим, как мощность, деленную на напряжение. (Сдвиг фаз для упрощения расчета учитывать не будем).

I1 = 150 Вт / 220 В = 0,7 А

Диаметр провода определяем по формуле:

Коэффициент перед корнем квадратным влияет на плотность тока в проводе. Чем больше его значение, тем меньше будет греться провод при работе. Примем среднее значение.

Диаметр провода первичной обмотки:

D1 = 0,75 √0,7 = 0,63 мм

Диаметр провода вторичной обмотки:

D2 = 0,75 √6 = 1,84 мм

Для намотки выбираем ближайший больший диаметр. Если нет толстого провода для вторичной обмотки, можно намотать ее в два провода, диаметр каждого из которых вдвое меньше нужного.

Вот и весь расчет.

Если вторичных обмоток несколько, сумма их мощностей не должна превышать величину, равную мощности первичной обмотки, умноженной на к.п.д. Количество витков на вольт одинаково для всех обмоток конкретного трансформатора. Если известно количество витков на вольт, можно намотать обмотку на любое напряжение, главное, чтобы она влезла в окно магнитопровода. Диаметр провода каждой обмотки определяется исходя из величины тока этой обмотки.

Овладев этой простой методикой, вы сможете не только изготовить нужный вам силовой трансформатор. но и подобрать уже готовый.

Материал статьи продублирован на видео:

  1. Расчет силового трансформатора
  2. Как рассчитать мощность трансформатора
  3. Расчёт трансформатора по сечению сердечника
  4. Как определить число витков обмотки трансформатора не разматывая катушку

Многие электронные и радиотехнические устройства получают питание от нескольких источников постоянного напряжения. Они относятся к так называемым вторичным источникам питания. В качестве первичных источников выступают сети переменного тока, напряжением 127 и 220 вольт, с частотой 50 Гц. Для обеспечения аппаратуры постоянным напряжением, вначале требуется выполнить повышение или понижение сетевого напряжения до необходимого значения. Чтобы получить требуемые параметры, необходимо произвести расчет трансформатора, который выполняет функцию посредника между электрическими сетями и приборам, работающими при постоянном напряжении.

Расчет силового трансформатора

Для точного расчета трансформатора требуются довольно сложные вычисления. Тем не менее, существуют упрощенные варианты формул, используемые радиолюбителями при создании силовых трансформаторов с заданными параметрами.

В начале нужно заранее рассчитать величину силы тока и напряжения для каждой обмотки. С этой целью на первом этапе определяется мощность каждой повышающей или понижающей вторичной обмотки. Расчет выполняется с помощью формул. P2 = I2 xU2 ; P3 = I3 xU3 ;P4 = I4 xU4. и так далее. Здесь P2. P3. P4 являются мощностями, которые выдают обмотки трансформатора, I2. I3. I4 – сила тока, возникающая в каждой обмотке, а U2. U3. U4 – напряжение в соответствующих обмотках.

Определить общую мощность трансформатора (Р) необходимо отдельные мощности обмоток сложить и полученную сумму умножить на коэффициент потерь трансформатора 1,25. В виде формулы это выглядит как: Р = 1,25 (Р2 + Р3 + Р4 + …).

Исходя из полученной мощности, выполняется расчет сечения сердечника Q (в см2). Для этого необходимо извлечь квадратный корень из общей мощности и полученное значение умножить на 1,2: . С помощью сечения сердечника необходимо определить количество витков n0 . соответствующее 1 вольту напряжения: n0 = 50/Q.

На следующем этапе определяется количество витков для каждой обмотки. Вначале рассчитывается первичная сетевая обмотка, в которой количество витков с учетом потерь напряжения составит: n1 = 0,97 xn0 xU1. Вторичные обмотки рассчитываются по следующим формулам: n2 = 1,03 x n0 x U2 ; n3 = 1,03 x n0 x U3 ;n4 = 1,03 x n0 x U4 ;…

Любая обмотка трансформатора имеет следующий диаметр проводов:
где I – сила тока, проходящего через обмотку в амперах, d – диаметр медного провода в мм. Определить силу тока в первичной (сетевой) обмотке можно по формуле: I1 = P/U1. Здесь используется общая мощность трансформатора.

Далее выбираются пластины для сердечника с соответствующими типоразмерами. В связи с этим, вычисляется площадь, необходимая для размещения всей обмотки в окне сердечника. Необходимо воспользоваться формулой: Sм = 4 x (d1 2 n1 + d2 2 n2 +d3 2 n3 + d4 2 n4 + …), в которой d1. d2. d3 и d4 – диаметр провода в мм, n1. n2. n3 и n4 – количество витков в обмотках. В этой формуле берется в расчет толщина изоляции проводников, их неравномерная намотка, место расположения каркаса в окне сердечника.

Полученная площадь Sм позволяет выбрать типоразмер пластины таким образом, чтобы обмотка свободно размещалась в ее окне. Не рекомендуется выбирать окно, размеры которого больше, чем это необходимо, поскольку это снижает нормальную работоспособность трансформатора.

Заключительным этапом расчетов будет определение толщины набора сердечника (b), осуществляемое по следующей формуле: b = (100 xQ)/a, в которой «а9raquo; – ширина средней части пластины. После выполненных расчетов можно выбирать сердечник с необходимыми параметрами.

Как рассчитать мощность трансформатора

Чаще всего необходимость расчета мощности трансформатора возникает при работе со сварочной аппаратурой, особенно когда технические характеристики заранее неизвестны.

Мощность трансформатора тесно связана с силой тока и напряжением, при которых аппаратура будет нормально функционировать. Самым простым вариантом расчета мощности будет умножение значения напряжения на величину силы тока, потребляемого устройством. Однако на практике не все так просто, прежде всего из-за различия в типах устройств и применяемых в них сердечников. В качестве примера рекомендуется рассматривать Ш-образные сердечники, получившие наиболее широкое распространение, благодаря своей доступности и сравнительно невысокой стоимости.

Для расчета мощности трансформатора понадобятся параметры его обмотки. Эти вычисления проводятся по такой же методике, которая рассматривалась ранее. Наиболее простым вариантом считается практическое измерение обмотки трансформатора. Показания нужно снимать аккуратно и максимально точно. После получения всех необходимых данных можно приступать к расчету мощности.

Ранее, для определения площади сердечника применялась формула: S=1,3*√Pтр. Теперь же, зная площадь сечения магнитопровода, эту формулу можно преобразовать в другой вариант: Ртр = (S/1,3)/2. В обеих формулах число 1,3 является коэффициентом с усредненным значением.

Расчёт трансформатора по сечению сердечника

Конструкция трансформатора зависят от формы магнитопровода. Они бывают стержневыми, броневыми и тороидальными. В стержневых трансформаторах обмотки наматываются на стержни сердечника. В броневых – магнитопроводом только частично обхватываются обмотки. В тороидальных конструкциях выполняется равномерное распределение обмоток по магнитопроводу.

Для изготовления стержневых и броневых сердечников используются отдельные тонкие пластины из трансформаторной стали, изолированные между собой. Тороидальные магнитопроводы представляют собой намотанные рулоны из ленты, для изготовления которых также используется трансформаторная сталь.

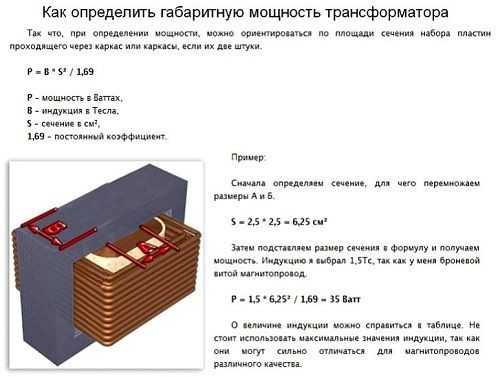

Важнейшим параметром каждого сердечника считается площадь поперечного сечения, оказывающая большое влияние на мощность трансформатора. КПД стержневых трансформаторов значительно превышает такие же показатели у броневых устройств. Их обмотки лучше охлаждаются, оказывая влияние на допустимую плотность тока. Поэтому в качестве примера для расчетов рекомендуется рассматривать именно эту конструкцию.

В зависимости от параметров сердечника, определяется значение габаритной мощности трансформатора. Она должна превышать электрическую, поскольку возможности сердечника связаны именно с габаритной мощностью. Эта взаимная связь отражается и в расчетной формуле: Sо хSс = 100 хРг /(2,22 * Вс х j х f х kо х kc ). Здесь Sо и Sс являются соответственно площадями окна и поперечного сечения сердечника, Рг – значение габаритной мощности, Вс – показатель магнитной индукции в сердечнике, j – плотность тока в проводниках обмоток, f – частота переменного тока, kо и kc – коэффициенты заполнения окна и сердечника.

Как определить число витков обмотки трансформатора не разматывая катушку

При отсутствии данных о конкретной модели трансформатора, количество витков в обмотках определяется при помощи одной из функций мультиметра.

Мультиметр следует перевести в режим омметра. Затем определяются выводы всех имеющихся обмоток. Если между магнитопроводом и катушкой имеется зазор, то сверху всех обмоток наматывается дополнительная обмотка из тонкого провода. От количества витков будет зависеть точность результатов измерений.

Один щуп прибора подключается к концу основной обмотки, а другой щуп – к дополнительной обмотке. По очереди выполняются измерения всех обмоток. Та из них, у которой наибольшее сопротивление, считается первичной. Полученные данные позволяют выполнить расчет трансформатора и вместе с другими параметрами выбрать наиболее оптимальную конструкцию для конкретной электрической цепи.

studvesna73.ru

cxema.org - Расчёт габаритной мощности трансформатора

Ни для кого не секрет, что радиолюбители частенько самостоятельно мотают трансформаторы под свои нужды. Ведь не всегда найдётся, например, готовый сетевой трансформатор. Более актуальным этот вопрос становится, когда нужен анодно-накальный трансформатор для усилителя или выходной. Здесь остаётся лишь запастись проволокой и подобрать хорошие сердечники.



Достать нужный магнитопровод порой оказывается непросто и приходится выбирать из того, что есть.  Для быстрого расчёта габаритной мощности был написан приведённый здесь онлайн калькулятор. По размерам сердечника можно быстро провести все необходимые расчёты, которые выполняются по приведённой ниже формуле, для двух типов: ПЛ и ШЛ.

Введите размеры магнитопровода сердечника трансформатора. При необходимости подкорректируйте остальные значения. Внизу Вы увидите расчитанную габаритную мощность трансформатора, который можно сделать на таком сердечнике, по формуле:

где:
Pгаб — габаритная мощность, Вт,
η — КПД трансформатора,
Sc — площадь поперечного сечения сердечника, см2,
So — площадь поперечного сечения окна, см2,
f — рабочая частота трансформатора, Гц,
B — магнитная индукция, T,
j — плотность тока в проводе обмоток, A/мм2,
Km — коэффициент заполнения окна сердечника медью,
Kc — коэффициент заполнения сечения сердечника сталью.

Расчитываются также площадь сечения магнитопровода и площадь окна.



vip-cxema.org

Намотка трансформаторов расчет. Онлайн-калькулятор расчёта по размерам магнитопровода габаритной мощности трансформатора. Ламповый звук hi-end и ретро электроника

Целью расчета является получение заданных выходных параметров трансформатора (для сети с частотой 50 Гц) при его минимальных габаритах и массе.

Расчет трансформатора целесообразно начать с выбора магнитопровода, т. е. определения его конфигурации и геометрических размеров.

Наиболее широко распространены три вида конструкции магнитопроводов, приведенные на рис. 1.
Рис. 1. Конструкции магнитопроводов трансформаторов:

а) броневого пластинчатого; б) броневого ленточного; в) кольцевого ленточного

Для малых мощностей, от единиц до десятков Вт, наиболее удобны броневые трансформаторы. Они имеют один каркас с обмотками и просты в изготовлении.

Трансформатор с кольцевым сердечником (тороидальный) может использоваться при мощностях от 30 до 1000 Вт, когда требуется минимальное рассеяние магнитного потока или когда требование минимального объема является первостепенным. Имея некоторые преимущества в объеме и массе перед другими типами конструкций трансформаторов, тороидальные являются вместе с тем и наименее технологичными (удобными) в изготовлении.

Исходными начальными данными для упрощенного расчета являются:

Напряжение первичной обмотки Ui;

Напряжение вторичной обмотки Uz;

Ток вторичной обмотки l2;

Мощность вторичной обмотки Р2 = I2 * U2 = Рвых

Если обмоток много, то мощность, отдаваемая трансформатором, определяется суммой всех мощностей вторичных обмоток (Рвых).

РАСЧЕТ ТРАНСФОРМАТОРА

Размеры магнитопровода выбранной конструкции, необходимые для получения от трансформаторов заданной мощности, могут быть найдены на основании выражения:

Sст- сечение стали магнитопровода в месте расположения катушки;

Sок - площадь окна в магнитопроводе;

Вмах- магнитная индукция, см. табл. 1;

J - плотность тока, см. табл. 2;

Кок - коэффициент заполнения окна, см. табл. 3;

Кст - коэффициент заполнения магнитопровода сталью, см. табл. 4;

Величины электромагнитных нагрузок Вмах и J зависят от мощности, снимаемой со вторичной обмотки цепи трансформатора, и берутся для расчетов из таблиц 1 и 2.

Таблица 1

Таблица 2

Коэффициент заполнения окна Кок приведен в таблице 3 для обмоток, выполненных проводом круглого сечения с эмалевой изоляцией.

Коэффициент заполнения сечения магнитопровода сталью Кст зависит от толщины стали, конструкции магнитопровода (пластинчатая, ленточная) и способа изоляции пластин или лент друг от друга. Величина коэффициента Кст для наиболее часто используемой толщины пластин может быть найдена из таблицы 4

Таблица 3

Конструкция магнитопроводаРабочее напряж. [В]Коэффициент заполнения окна Кок при Рвых, [Вт]
5-1515-5050-150150-300300-1000
Броневая (пластинчатая)до 1000,22-0,290,29-0,300,30-0,320,32-0,340,34-0,38
100-10000,19-0,250,25-0,260,26-0,270,27-0,300,30-0,33
Броневая (ленточная)до 1000,15-0,270,27-0,290,29-0,320,32-0,340,34-0,38
100-10000,13-0,230,23-0,260,26-0,270,27-0,300,30-0,33
Кольцевая-0,18-0,200,20-0,260,26-0,270,27-0,28

Таблица 4

Примечание:

1. Коэффициенты заполнения для пластинчатых сердечников указаны в скобках при изоляции пластин лаком или фосфатной пленкой.

2. Коэффициент заполнения для ленточных магнитопроводов указаны при изготовлении их методом штамповки и гибки ленты.

Определив величину Sст*Sок, можно выбрать необходимый линейный размер магнитопровода, имеющий соотношение площадей не менее, чем получено в результате расчета.
Величину номинального тока первичной обмотки находим по формуле:

Где величина h и COS j трансформатора, входящие в выражение, зависят от мощности трансформатора и могут быть ориентировочно определены по таблице 5.

Таблица 5

ВеличинаСуммарная мощность вторичных обмоток Рвых, [Вт]
2-1515-5050-150150-300300-1000
h броневой ленточный0,5-0,60,6-0,80,8-0,90,90-0,930,93-0,95
0,76-8,880,88-0,920,92-0,950,95-0,96
COS j0,85-0,900,90-0,930,93-0,950,95-0,930,93-0,94

Токи вторичных обмоток обычно заданы. Теперь можно определить диаметр проводов в каждой обмотке без учета толщины изоляции. Сечение провода в обмотке: Snp = I/J, диаметр

Определяем число витков в обмотках трансформатора:

Где n - номер обмотки,

а U - падение напряжения в обмотках, выраженное в процентах от номинального значения, см. таблицы 6 и 7. Следует отметить, что данные для -U, приведенные в таблице 6, для многообмоточных трансформаторов требуют уточнения. Рекомендуется принимать значения а U для обмоток, расположенных непосредственно на первичной обмотке на 10...20% меньше, а для наружных обмоток на 10...20% больше указанных в таблице.

В тороидальных трансформаторах относительная величина полного падения напряжения в обмотках значительно меньше по сравнению с броневыми трансформаторами. Это следует учитывать при определении числа витков обмоток - значения а U берутся из таблицы 7.

Таблица 6

Конструкция броневая, величина а U
5-1515-5050-150150-300300-1000
а U120-1313-66-4.54,5-33-1
а U225-1818-1010-88-66-2

Таблица 7

Конструкция кольцевая, величина а UСуммарная мощность вторичных обмоток Рвых, Вт
8-2525-6060-125125-250250-600
а U17653,52,5
а U27653.52.5

Пример расчета сетевого тороидального трансформатора

Исходные данные:

Входное напряжение U1 = 220 В

Выходное напряжение U2 = 22 В

Максимальный ток нагрузки I2 = 10 А

Мощность вторичной цепи определяем из формулы:

P2 = U2 * l2 =220 Вт

Имеется кольцевой ленточны

advsk.ru

Персональный сайт - Расчет трансформатора

Трансформаторами называются электромагнитные устройства, имеющие две или большее число индуктивно-связанных обмоток и предназначенные для изменения величины переменного напряжения (тока). Трансформатор состоит из магнитопровода (сердечника) и расположенных на нем обмоток. Обмотка, подключаемая к источнику преобразуемого напряжения, называется первичной, а обмотки, к которым подключены потребители электрической энергии, - вторичными. В зависимости от назначения трансформаторы подразделяются на трансформаторы питания, согласующие и импульсные.

В радиолюбительских условиях обычно имеются трансформаторы извлеченные из отработавших свой срок устройств. Исходя из этих соображений следует производить расчет. Расчет по распространенному варианту(где исходные данные выходное напряжение и ток) на практике трудно реализовать, не всега можно найти нужное железо и провод для намотки. В результате приходится использовать имеющийся магнитопровод большей мощности, превышающий потребности и следовательно увеличивающий размеры.

Магнитопроводы имеют три основные конструкции: броневая, стержневая, торроидальная.

Торроидальная представляет из себя кольцо на котором намотаны обмотки. Магнитное излучение такой конструкции наименьшее из всех трех. Намотка обмоток представляет некоторые трудности и поэтому применяется в радиолюбительской практике редко.

У стержневой конструкции две катушки и обмотки как правило делятся пополам и соединяются последовательно. Здесь могут возникнуть трудности с направлением намотки катушек и их последующего соединения. Среди достоинств следует отметить что применяя данную конструкцию можно уменьшить высоту устройства если расположить трансформатор горизонтально. Стержневые конструкции применяются в основном для мощных трансформаторов.

Наиболее популярной является броневая конструкция(на рисунке). У броневой конструкции одна катушка и её удобно наматывать. Броневая конструкция применяется для трансформаторов малой и средней мощности, что как правило является достаточным в радиолюбительской практике.

Поскольку чаще всего применяется броневая конструкция, то расчет будет производится для нее.

Основной целью расчета является оптимальное использование имеющегося железа.

Главным выходным параметром при таком расчете является напряжение. Выходной ток будет рассчитываться и по результатам расчета принимается решение о пригодности магнитопровода.

Расчет

Исходные данные:

Входное напряжение, частота, выходное напряжение, выходной ток, габаритные размеры магнитопровода.

Частота 50 Гц. Измерить a, b, c, h и ввести в программу. Измерения производить в сантиметрах.

Программа призвана сокращать время расчета и исходя из этих соображений входное напряжение уже введено и равняется 220 В. При расчете с другим входным напряжением следует это значение исправить.

В качестве разделителя целой и дробной частей используется точка.

Ввести выходное напряжение. Нажать на кнопку расчет.

Полученные расчетные данные являются оптимальными(идеальными) для используемого магнитопровода. На практике рассчитанного диаметра провода как правило не оказывается. В этом случае выбирается ближайший меньший расчетного или тот что имеется. Если применить провод с диаметром больше расчетного, то обмотки не смогут уместиться в окне магнитопровода.

После выбора провода обмотки можно уточнить выходной ток и принять решение о пригодности магнитопровода

Заказать изготовление программ по индивидуальным условиям можно через форму обратной связи.

расчет мощности трансформатора,расчет трансформатора напряжения,расчет трансформатора тока,обмотки трансформатора,расчет тороидального трансформатора,программа расчета трансформаторов,рассчет трансформаторов,Трансформаторы,Высоковольтные трансформаторы ,Изготовление трансформатора ,Измерительные трансформаторы ,Импульсный трансформатор ,Куплю трансформатор ,Мощность трансформатор ,Обмотки трансформатора ,Продам трансформаторы ,Производство трансформаторов ,Разделительные трансформаторы ,Расчет трансформатора ,Расчет импульсного трансформатора ,Расчет трансформаторов тока,Ремонт трансформатора,Силовые трансформаторы ,Строчные трансформаторы ,Строчный трансформатор ,Сухие трансформаторы ,Схемы трансформаторов ,Тороидальный трансформатор

astar3.ucoz.ru

Мощность трансформатора по сечению магнитопровода — studvesna73.ru

Определение мощности силового трансформатора

Как узнать мощность трансформатора?

Для изготовления трансформаторных блоков питания необходим силовой однофазный трансформатор, который понижает переменное напряжение электросети 220 вольт до необходимых 12-30 вольт, которое затем выпрямляется диодным мостом и фильтруется электролитическим конденсатором. Эти преобразования электрического тока необходимы, поскольку любая электронная аппаратура собрана на транзисторах и микросхемах, которым обычно требуется напряжение не более 5-12 вольт.

Чтобы самостоятельно собрать блок питания. начинающему радиолюбителю требуется найти или приобрести подходящий трансформатор для будущего блока питания. В исключительных случаях можно изготовить силовой трансформатор самостоятельно. Такие рекомендации можно встретить на страницах старых книг по радиоэлектронике.

Но в настоящее время проще найти или купить готовый трансформатор и использовать его для изготовления своего блока питания.

Полный расчёт и самостоятельное изготовление трансформатора для начинающего радиолюбителя довольно сложная задача. Но есть иной путь. Можно использовать бывший в употреблении, но исправный трансформатор. Для питания большинства самодельных конструкций хватит и маломощного блока питания, мощностью 7-15 Ватт.

Если трансформатор приобретается в магазине, то особых проблем с подбором нужного трансформатора, как правило, не возникает. У нового изделия обозначены все его главные параметры, такие как мощность. входное напряжение. выходное напряжение. а также количество вторичных обмоток, если их больше одной.

Но если в ваши руки попал трансформатор, который уже поработал в каком-либо приборе и вы хотите его вторично использовать для конструирования своего блока питания? Как определить мощность трансформатора хотя бы приблизительно? Мощность трансформатора весьма важный параметр, поскольку от него напрямую будет зависеть надёжность собранного вами блока питания или другого устройства. Как известно, потребляемая электронным прибором мощность зависит от потребляемого им тока и напряжения, которое требуется для его нормальной работы. Ориентировочно эту мощность можно определить, умножив потребляемый прибором ток (Iн на напряжение питания прибора (Uн ). Думаю, многие знакомы с этой формулой ещё по школе.

Рассмотрим определение мощности трансформатора на реальном примере. Тренироваться будем на трансформаторе ТП114-163М. Это трансформатор броневого типа, который собран из штампованных Ш-образных и прямых пластин. Стоит отметить, что трансформаторы такого типа не самые лучшие с точки зрения коэффициента полезного действия (КПД ). Но радует то, что такие трансформаторы широко распространены, часто применяются в электронике и их легко найти на прилавках радиомагазинов или же в старой и неисправной радиоаппаратуре. К тому же стоят они дешевле тороидальных (или, по-другому, кольцевых) трансформаторов, которые обладают большим КПД и используются в достаточно мощной радиоаппаратуре.

Итак, перед нами трансформатор ТП114-163М. Попробуем ориентировочно определить его мощность. За основу расчётов примем рекомендации из популярной книги В.Г. Борисова «Юный радиолюбитель».

Для определения мощности трансформатора необходимо рассчитать сечение его магнитопровода. Применительно к трансформатору ТП114-163М, магнитопровод – это набор штампованных Ш-образных и прямых пластин выполненных из электротехнической стали. Так вот, для определения сечения необходимо умножить толщину набора пластин (см. фото) на ширину центрального лепестка Ш-образной пластины.

При вычислениях нужно соблюдать размерность. Толщину набора и ширину центрального лепестка лучше мерить в сантиметрах. Вычисления также нужно производить в сантиметрах. Итак, толщина набора изучаемого трансформатора составила около 2 сантиметров.

Далее замеряем линейкой ширину центрального лепестка. Это уже задача посложнее. Дело в том, что трансформатор ТП114-163М имеет плотный набор и пластмассовый каркас. Поэтому центральный лепесток Ш-образной пластины практически не видно, он закрыт пластиной, и определить его ширину довольно трудно.

Ширину центрального лепестка можно замерить у боковой, самой первой Ш-образной пластины в зазоре между пластмассовым каркасом. Первая пластина не дополняется прямой пластиной и поэтому виден край центрального лепестка Ш-образной пластины. Ширина его составила около 1,7 сантиметра. Хотя приводимый расчёт и является ориентировочным. но всё же желательно как можно точнее проводить измерения.

Перемножаем толщину набора магнитопровода (2 см .) и ширину центрального лепестка пластины (1,7 см .). Получаем сечение магнитопровода – 3,4 см 2. Далее нам понадобиться следующая формула.

где S — площадь сечения магнитопровода; Pтр — мощность трансформатора; 1,3 — усреднённый коэффициент.

После нехитрых преобразований получаем упрощённую формулу для расчёта мощности трансформатора по сечению его магнитопровода. Вот она.

Подставим в формулу значение сечения S = 3,4 см 2. которое мы получили ранее.

В результате расчётов получаем ориентировочное значение мощности трансформатора

7 Ватт. Такого трансформатора вполне достаточно, чтобы собрать блок питания для монофонического усилителя звуковой частоты на 3-5 ватт, например, на базе микросхемы усилителя TDA2003.

Вот ещё один из трансформаторов. Маркирован как PDPC24-35. Это один из представителей трансформаторов — «малюток». Трансформатор очень миниатюрный и, естественно, маломощный. Ширина центрального лепестка Ш-образной пластины составляет всего 6 миллиметров (0,6 см.).

Толщина набора пластин всего магнитопровода – 2 сантиметра. По формуле мощность данного мини-трансформатора получается равной около 1 Вт.

Данный трансформатор имеет две вторичные обмотки, максимально допустимый ток которых достаточно мал, и составляет десятки миллиампер. Такой трансформатор можно использовать только лишь для питания схем с малым потреблением тока.

9zip.ru Ламповый звук hi-end и ретро электроника Онлайн-калькулятор расчёта по размерам магнитопровода габаритной мощности трансформатора

Ни для кого не секрет, что радиолюбители частенько самостоятельно мотают трансформаторы под свои нужды. Ведь не всегда найдётся, например, готовый сетевой трансформатор. Более актуальным этот вопрос становится, когда нужен анодно-накальный или выходной трансформатор для лампового усилителя. Здесь остаётся лишь запастись проволокой и подобрать хорошие сердечники.

Достать нужный магнитопровод порой оказывается непросто и приходится выбирать из того, что есть. Для быстрого расчёта габаритной мощности был написан приведённый здесь онлайн калькулятор. По размерам сердечника можно быстро провести все необходимые расчёты, которые выполняются по приведённой ниже формуле, для двух типов: ПЛ и ШЛ.


Введите размеры магнитопровода сердечника трансформатора. При необходимости подкорректируйте остальные значения. Внизу Вы увидите рассчитанную габаритную мощность трансформатора, который можно сделать на таком сердечнике, по формуле:


И небольшой FAQ:

Можно ли использовать железо от трансформаторов бесперебойников для изготовления выходных трансформаторов?

В этих трансформаторах пластины имеют толщину 0,5мм, что не приветствуется в аудио. Но при желании — можно. При расчётах выходников следует исходить из параметров 0,5Тл на частоте 30Гц. При расчётах же силовиков на этом железе следует задавать не более 1,2Тл.

Можно ли использовать пластины от разных трансформаторов?

Если они одинаковые по размерам, то можно. Для этого следует смешать их.

Как правильно собирать магнитопровод?

Для однотактного выходника можно две крайние Ш-пластины поставить с противоположной стороны, как часто сделано в заводских ТВЗ. В промежуток через бумажку уложить I-пластины, на 2 штуки меньше. Взяв трансформатор так, чтобы I-пластины оказались снизу, с лёгким ударом поместить его на толстую ровную металлическую плиту. Это можно делать несколько раз, контролируя процесс измерителем индуктивности, чтобы получить одинаковую пару трансформаторов.

Как определить мощность трансформатора по магнитопроводу?

Для двухтактных усилителей нужно разделить габаритную мощность железа на 6-7. Для однотактных — на 10-12 для триода и на 20 для тетрода-пентода.

Как стягивать силовой трансформатор, нужно ли клеить магнитопровод?

Если хочется склеить, то применяем жидкий клей. Подаём на первичную обмотку постоянку 5-15 вольт, чтобы получить ток около 0,2А. При этом подковы стянутся без деформации. После этого можно надеть бандаж, аккуратно затянуть и оставить, пока клей не высохнет.

Как снять лак, которым покрыты трансформаторы бесперебойников?

Замочить на пару дней в ацетоне или проварить пару часов в воде. После этого лак должен сниматься. Механическое снимание лака недопустимо, т.к. появятся заусенцы и пластины будут коротить между собой.

Годятся ли эти трансформаторы куда-нибудь без разборки и перемотки?

Если на них есть дополнительная обмотка (около 30 вольт), то, соединив её последовательно с первичной, можно получить мощный накальный трансформатор. Но нужно смотреть ток холостого хода, т.к. эти трансформаторы не предназначены для длительной работы и часто намотаны не так, как нам бы хотелось.

07.08.2013 © 9zip.ru
Авторские права охраняет Роскомнадзор

Типы магнитопроводов силовых трансформаторов.

Магнитопровод низкочастотного трансформатора состоит из стальных пластин. Использование пластин вместо монолитного сердечника уменьшает вихревые токи, что повышает КПД и снижает нагрев.

Магнитопроводы вида 1, 2 или 3 получают методом штамповки.
Магнитопроводы вида 4, 5 или 6 получают путём навивки стальной ленты на шаблон, причём магнитопроводы типа 4 и 5 затем разрезаются пополам.

1, 4 – броневые,
2, 5 – стержневые,
6, 7 – кольцевые.

Чтобы определить сечение магнитопровода, нужно перемножить размеры «А» и «В». Для расчётов в этой статье используется размер сечения в сантиметрах.

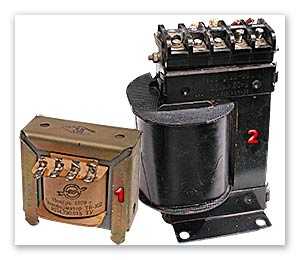

Трансформаторы с витыми стержневым поз.1 и броневым поз.2 магнитопроводами.

Трансформаторы с штампованными броневым поз.1 и стержневым поз.2 магнитопроводами.

Трансформаторы с витыми кольцевыми магнитопроводами.

Как определить габаритную мощность трансформатора.

Габаритную мощность трансформатора можно приблизительно определить по сечению магнитопровода. Правда, ошибка может составлять до 50%, и это связано с рядом факторов. Габаритная мощность напрямую зависит от конструктивных особенностей магнитопровода, качества и толщины используемой стали, размера окна, величины индукции, сечения провода обмоток и даже качества изоляции между отдельными пластинами.

Чем дешевле трансформатор, тем ниже его относительная габаритная мощность.
Конечно, можно путём экспериментов и расчетов определить максимальную мощность трансформатора с высокой точностью, но смысла большого в этом нет, так как при изготовлении трансформатора, всё это уже учтено и отражено в количестве витков первичной обмотки.
Так что, при определении мощности, можно ориентироваться по площади сечения набора пластин проходящего через каркас или каркасы, если их две штуки.

P = B * S² / 1,69

Где:
P – мощность в Ваттах,
B – индукция в Тесла,
S – сечение в см²,
1,69 – постоянный коэффициент.

Сначала определяем сечение, для чего перемножаем размеры А и Б.

S = 2,5 * 2,5 = 6,25 см²

Затем подставляем размер сечения в формулу и получаем мощность. Индукцию я выбрал 1,5Tc, так как у меня броневой витой магнитопровод.

P = 1,5 * 6,25² / 1,69 = 35 Ватт

Если требуется определить необходимую площадь сечения манитопровода исходя из известной мощности, то можно воспользоваться следующей формулой:

S = ²√ (P * 1,69 / B)

Нужно вычислить сечение броневого штампованного магнитопровода для изготовления трансформатора мощностью 50 Ватт.

S = ²√ (50 * 1,69 / 1,3) = 8см²

О величине индукции можно справиться в таблице. Не стоит использовать максимальные значения индукции, так как они могут сильно отличаться для магнитопроводов различного качества.

Максимальные ориентировочные значения индукции.

КАК РАССЧИТАТЬ ПОНИЖАЮЩИЙ ТРАНСФОРМАТОР.

В домашнем хозяйстве бывает необходимо оборудовать освещение в сырых помещениях: подвале или погребе и т.д. Эти помещения имеют повышенную степень опасности поражения электрическим током.

В этих случаях следует пользоваться электрооборудованием, рассчитанным на пониженное напряжение питания, не более 42 вольт .
Можно пользоваться электрическим фонарем с батарейным питанием или воспользоваться понижающим трансформатором с 220 вольт на 36 вольт .

В качестве примера давайте рассчитаем и изготовим однофазный силовой трансформатор 220/36 вольт.
Для освещения таких помещений подойдет электрическая лампочка на 36 Вольт и мощностью 25 — 60 Ватт. Такие лампочки с цоколем под стандартный патрон продаются в магазинах электро-товаров.

Если вы найдете лампочку другой мощности, например на 40 ватт. нет ничего страшного — подойдет и она. Просто наш трансформатор будет выполнен с запасом по мощности.

СДЕЛАЕМ УПРОЩЕННЫЙ РАСЧЕТ ТРАНСФОРМАТОРА 220/36 ВОЛЬТ.

Мощность во вторичной цепи: Р2 = U2 • I2 = 60 ватт

Где:
Р2 – мощность на выходе трансформатора, нами задана 60 ватт ;
U2 — напряжение на выходе трансформатора, нами задано 36 вольт ;
I2 — ток во вторичной цепи, в нагрузке.

КПД трансформатора мощностью до 100 ватт обычно равно не более &#&51; = 0,8 .
КПД определяет, какая часть мощности потребляемой от сети идет в нагрузку. Оставшаяся часть идет на нагрев проводов и сердечника. Эта мощность безвозвратно теряется.

Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р1 = Р2 / &#&51; = 60 / 0,8 = 75 ватт.

Мощность передается из первичной обмотки во вторичную через магнитный поток в магнитопроводе. Поэтому от значения Р1. мощности потребляемой от сети 220 вольт. зависит площадь поперечного сечения магнитопровода S.

Магнитопровод – это сердечник Ш – образной или О – образной формы, набранный из листов трансформаторной стали. На сердечнике будет располагаться каркас с первичной и вторичной обмотками.

Площадь поперечного сечения магнитопровода рассчитывается по формуле:

Где:
S — площадь в квадратных сантиметрах,
P1 — мощность первичной сети в ваттах.

S = 1,2 • √75 = 1,2 • 8,66 = 10,4 см².

По значению S определяется число витков w на один вольт по формуле:

В нашем случае площадь сечения сердечника равна S = 10,4 см.кв .

w = 50 / 10,4 = 4,8 витка на 1 вольт.

Рассчитаем число витков в первичной и вторичной обмотках.

Число витков в первичной обмотке на 220 вольт:

W1 = U1 • w = 220 • 4.8 = 1056 витка.

Число витков во вторичной обмотке на 36 вольт:

W2 = U2 • w = 36 • 4,8 = 172.8 витков, округляем до 173 витка.

В режиме нагрузки может быть заметная потеря части напряжения на активном сопротивлении провода вторичной обмотки. Поэтому для них рекомендуется число витков брать на 5-10 % больше рассчитанного. Возьмем W2 = 180 витков.

Величина тока в первичной обмотке трансформатора:

I1 = P1 / U1 = 75 / 220 = 0,34 ампера.

Ток во вторичной обмотке трансформатора:

I2 = P2 / U2 = 60 / 36 = 1,67 ампера.

Диаметры проводов первичной и вторичной обмоток определяются по значениям токов в них исходя из допустимой плотности тока, количества ампер на 1 квадратный миллиметр площади проводника. Для трансформаторов плотность тока, для медного провода, принимается 2 А/мм² .

При такой плотности тока диаметр провода без изоляции в миллиметрах определяется по формуле:

Для первичной обмотки диаметр провода будет:

d1 = 0,8 √I 1 = 0,8 √0,34 = 0,8 * 0,58 = 0,46 мм. Возьмем 0,5 мм.

Диаметр провода для вторичной обмотки:

d2 = 0,8 √I 2 = 0,8 √1,67 = 0,8 * 1,3 = 1,04 мм. Возьмем 1,1 мм.

ЕСЛИ НЕТ ПРОВОДА НУЖНОГО ДИАМЕТРА. то можно взять несколько, соединенных параллельно, более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу.

Площадь поперечного сечения провода определяется по формуле:

где: d — диаметр провода.

Например: мы не смогли найти провод для вторичной обмотки диаметром 1,1 мм .

Площадь поперечного сечения провода диаметром 1,1 мм равна:

s = 0,8 • d² = 0,8 • 1,1² = 0,8 • 1,21 = 0,97 мм²

Округлим до 1,0 мм² .

Из таблицы выбираем диаметры двух проводов сумма площадей поперечного сечения которых равна 1.0 мм².

Например, это два провода диаметром по 0,8 мм. и площадью по 0,5 мм².

Или два провода:

— первый диаметром 1,0 мм. и площадью сечения 0,79 мм² ,
— второй диаметром 0,5 мм. и площадью сечения 0,196 мм² .
что в сумме дает: 0,79 + 0,196 = 0,986 мм² .

Намотка катушки ведется двумя проводами одновременно, строго выдерживается равное количество витков обоих проводов. Начала этих проводов соединяются между собой. Концы этих проводов также соединяются.
Получается как бы один провод с суммарным поперечным сечением двух проводов.

Программа для расчета силовых трансформаторов Trans50Hz v.3.7.0.0.

Простейший расчет силового трансформатора позволяет найти сечение сердечника, число витков в обмотках и диаметр провода. Переменное напряжение в сети бывает 220 В, реже 127 В и совсем редко 110 В. Для транзисторных схем нужно постоянное напряжение 10 — 15 В, в некоторых случаях, например для мощных выходных каскадов усилителей НЧ — 25÷50 В. Для питания анодных и экранных цепей электронных ламп чаще всего используют постоянное напряжение 150 — 300 В, для питания накальных цепей ламп переменное напряжение 6,3 В. Все напряжения, необходимые для какого-либо устройства, получают от одного трансформатора, который называют силовым.

Силовой трансформатор выполняется на разборном стальном сердечнике из изолированных друг от друга тонких Ш-образных, реже П-образных пластин, а так же вытыми ленточными сердечниками типа ШЛ и ПЛ (Рис. 1).

Его размеры, а точнее, площадь сечения средней части сердечника выбираются с учетом общей мощности, которую трансформатор должен передать из сети всем своим потребителям.

Упрощенный расчет устанавливает такую зависимость: сечение сердечника S в см², возведенное в квадрат, дает общую мощность трансформатора в Вт.

Например, трансформатор с сердечником, имеющим стороны 3 см и 2 см (пластины типа Ш-20, толщина набора 30 мм), то есть с площадью сечения сердечника 6 см², может потреблять от сети и «перерабатывать» мощность 36 Вт. Это упрощенный расчет дает вполне приемлемые результаты. И наоборот, если для питания электрического устройства нужна мощность 36 Вт, то извлекая квадратный корень из 36, узнаем, что сечение сердечника должно быть 6 см².

Например, должен быть собран из пластин Ш-20 при толщине набора 30 мм, или из пластин Ш-30 при толщине набора 20 мм, или из пластин Ш-24 при толщине набора 25 мм и так далее.

Сечение сердечника нужно согласовать с мощностью для того, чтобы сталь сердечника не попадала в область магнитного насыщения. А отсюда вывод: сечение всегда можно брать с избытком, скажем, вместо 6 см² взять сердечник сечением 8 см² или 10 см². Хуже от этого не будет. А вот взять сердечник с сечением меньше расчетного уже нельзя т. к. сердечник попадет в область насыщения, а индуктивность его обмоток уменьшится, упадет их индуктивное сопротивление, увеличатся токи, трансформатор перегреется и выйдет из строя.

В силовом трансформаторе несколько обмоток. Во-первых, сетевая, включаемая в сеть с напряжением 220 В, она же первичная.

Кроме сетевых обмоток, в сетевом трансформаторе может быть несколько вторичных, каждая на свое напряжение. В трансформаторе для питания ламповых схем обычно две обмотки — накальная на 6,3 В и повышающая для анодного выпрямителя. В трансформаторе для питания транзисторных схем чаще всего одна обмотка, которая питает один выпрямитель. Если на какой-либо каскад или узел схемы нужно подать пониженное напряжение, то его получают от того же выпрямителя с помощью гасящего резистора или делителя напряжения.

Число витков в обмотках определяется по важной характеристике трансформатора, которая называется «число витков на вольт», и зависит от сечения сердечника, его материала, от сорта стали. Для распространенных типов стали можно найти «число витков на вольт», разделив 50—70 на сечение сердечника в см:

Так, если взять сердечник с сечением 6 см², то для него получится «число витков на вольт» примерно 10.

Число витков первичной обмотки трансформатора определяется по формуле:

Это значит, что первичная обмотка на напряжение 220 В будет иметь 2200 витков.

Число витков вторичной обмотки определяется формулой:

Если понадобится вторичная обмотка на 20 В, то в ней будет 240 витков.

Теперь выбираем намоточный провод. Для трансформаторов используют медный провод с тонкой эмалевой изоляцией (ПЭЛ или ПЭВ). Диаметр провода рассчитывается из соображений малых потерь энергии в самом трансформаторе и хорошего отвода тепла по формуле:

Если взять слишком тонкий провод, то он, во-первых, будет обладать большим сопротивлением и выделять значительную тепловую мощность.

Так, если принять ток первичной обмотки 0,15 А, то провод нужно взять 0,29 мм.

Еще записи по теме

Иногда приходится самостоятельно изготовлять силовой трансформатор для выпрямителя. В этом случае простейший расчет силовых трансформаторов мощностью до 100—200 Вт проводится следующим образом.

Зная напряжение и наибольший ток, который должна давать вторичная обмотка (U2 и I2), находим мощность вторичной цепи: При наличии нескольких вторичных обмоток мощность подсчитывают путем сложения мощностей отдельных обмоток.

Далее, принимая КПД трансформатора небольшой мощности, равным около 80 %, определяем первичную мощность:

Мощность передается из первичной обмотки во вторичную через магнитный поток в сердечнике. Поэтому от значения мощности Р1 зависит площадь поперечного сечения сердечника S, которая возрастает при увеличении мощности. Для сердечника из нормальной трансформаторной стали можно рассчитать S по формуле:

где s — в квадратных сантиметрах, а Р1 — в ваттах.

По значению S определяется число витков w' на один вольт. При использовании трансформаторной стали

Если приходится делать сердечник из стали худшего качества, например из жести, кровельного железа, стальной или железной проволоки (их надо предварительно отжечь, чтобы они стали мягкими), то следует увеличить S и w' на 20—30 %.

Теперь можно рассчитать число витков обмоток

В режиме нагрузки может быть заметная потеря части напряжения на сопротивлении вторичных обмоток. Поэтому для них рекомендуется число витков брать на 5—10 % больше рассчитанного.

Ток первичной обмотки

Диаметры проводов обмоток определяются по значениям токов и исходя из допустимой плотности тока, которая для трансформаторов принимается в среднем 2 А/мм2. При такой плотности тока диаметр провода без изоляции любой обмотки в миллиметрах определяется по табл. 1 или вычисляется по формуле:

Когда нет провода нужного диаметра, то можно взять несколько соединенных параллельно более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу. Площадь поперечного сечения провода определяется по табл. 1 или рассчитывается по формуле:

Для обмоток низкого напряжения, имеющих небольшое число витков толстого провода и расположенных поверх других обмоток, плотность тока можно увеличить до 2,5 и даже 3 А/мм2, так как эти обмотки имеют лучшее охлаждение. Тогда в формуле для диаметра провода постоянный коэффициент вместо 0,8 должен быть соответственно 0,7 или 0,65.

В заключение следует проверить размещение обмоток в окне сердечника. Общая площадь сечения витков каждой обмотки находится (умножением числа витков w на площадь сечения провода, равную 0,8d2из, где dиз — диаметр провода в изоляции. Его можно определить по табл. 1, в которой также указана масса провода. Площади сечения всех обмоток складываются. Чтобы учесть ориентировочно неплотность намотки, влияние каркаса изоляционных прокладок между обмотками и их слоями, нужно найденную площадь увеличить в 2—3 раза. Площадь окна сердечника не должна быть меньше значения, полученного из расчета.

В качестве примера рассчитаем силовой трансформатор для выпрямителя, питающего некоторое устройство с электронными лампами. Пусть трансформатор должен иметь обмотку высокого напряжения, рассчитанную на напряжение 600 В и ток 50 мА, а также обмотку для накала ламп, имеющую U = 6,3 В и I = 3 А. Сетевое напряжение 220 В.

Определяем общую мощность вторичных обмоток:

Мощность первичной цепи

Находим площадь сечения сердечника из трансформаторной стали:

Число витков на один вольт

Ток первичной обмотки

Число витков и диаметр проводов обмоток равны:

• для первичной обмотки

• для повышающей обмотки

• для обмотки накала ламп

Предположим, что окно сердечника имеет площадь сечения 5×3 = 15 см2 или 1500 мм2, а у выбранных проводов диаметры с изоляцией следующие: d1из = 0,44 мм; d2из = 0,2 мм; d3из = 1,2 мм.

Проверим размещение обмоток в окне сердечника. Находим площади сечения обмоток:

• для первичной обмотки

• для повышающей обмотки

• для обмотки накала ламп

Общая площадь сечения обмоток составляет примерно 430 мм2.

Как видно, она в три с лишним раза меньше площади окна и, следовательно, обмотки разместятся.

Расчет автотрансформатора имеет некоторые особенности. Его сердечник надо рассчитывать не на полную вторичную мощность Р2, а только на ту ее часть, которая передается магнитным потоком и может быть названа трансформируемой мощностью Рт.

Эта мощность определяется по формулам:

— для повышающего автотрансформатора

— для понижающего автотрансформатора, причем

Если автотрансформатор имеет отводы и будет работать при различных значениях n, то в расчете надо брать значение п, наиболее отличающееся от единицы, так как в этом случае значение Рт будет наибольшее и надо, чтобы сердечник мог передать такую мощность.

Затем определяется расчетная мощность Р, которая может быть принята равной 1,15•Рт. Множитель 1,15 здесь учитывает КПД автотрансформатора, который обычно несколько выше, чем у трансформатора. Д

алее применяются формулы расчета площади сечения сердечника (по мощности Р), числа витков на вольт, диаметров проводов, указанные выше для трансформатора. При этом надо иметь в виду, что в части обмотки, являющейся общей для первичной и вторичной цепей, ток равен I1 — I2, если автотрансформатор повышающий, и I2 — I1 если он понижающий.

studvesna73.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
