Содержание

какой лучше и как выбрать

22 сентября 2015

Просмотров: 8256

Проводя работы по соединению деталей, необходимо определить, заклепочник ручной какой лучше всего подойдет для работ. Прежде чем выбрать подходящий инструмент, рассмотрим, что такое заклепка и где обычно применяют такое соединение.

Заклепочник необходим для соединения деталей.

Особенности процесса заклепки

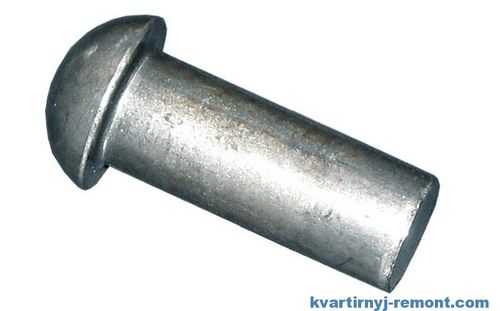

Заклепка является очень прочным соединением. И сейчас можно найти прекрасно сохранившиеся конструкции, скрепленные заклепками. Такие изделия служат людям уже на протяжении более ста лет и разрушаться не собираются. Этот способ соединения деталей можно встретить в старых производственных цехах, мостах, башнях. Самые знаменитые представители заклепочного мастерства — это Эйфелева башня в Париже и телевизионная вышка на Шулявке в Москве.

С помощью заклепочного болта происходит соединение деталей друг к другу.

Рассмотрим, что представляет собой сам процесс клепания. Самый распространенный пример: соединение двух листовых деталей плашмя друг к другу. Для этого в двух смежных деталях сверлятся отверстия, которые совпадают при накладывании деталей. В некоторых случаях, если есть возможность зафиксировать листы в положении, в котором их нужно скрепить, сверлят одновременно оба листа. Такой способ более предпочтителен, так как более точен.

Далее просверленное отверстие заполняют соединительным металлом. В зависимости от диаметра отверстия, соединением может служить проволока, прут или специально приготовленный болт без резьбы. Если соединительным элементом служит проволока или прут, то их развальцовывают с обеих сторон до прочного закрепления листов. Обычно клепают одну сторону, а затем другую.

В случае, если используются специальные заклепочные болты, соединение происходит следующим образом: в сделанное отверстие вставляется заклепка с головкой. Затем, если позволяют размеры и расположение деталей, головку устанавливают на неподвижный упор или наковальню, а с другой стороны делают развальцовку.

Самое надежное соединение деталей

Заклепочники имеют рычажный механизм для работы.

Если же конструкция не позволяет передвигать место соединения, со стороны головки закрепляют специальную наставку. Размер и вес наставки подбирается в зависимости от толщины соединения и материала заклепочного болта. И далее делают расклепку свободной стороны. Трудоемкость процесса не позволяла использовать такое соединение повсеместно.

В идеале соединительный металл должен заполнить пространство сделанного отверстия и с обеих сторон образовать шляпки, которые и удерживают между собой детали. Таким же способом можно не только соединять между собой детали, но и заделывать отверстия в одном листе. Этим методом пользовались ремесленники при ремонте прохудившихся емкостей.

Такого рода соединение весьма виброустойчивое и, если выполнено правильно, очень крепкое. От других соединений заклепка выгодно отличается тем, что не лопается мгновенно, а постепенно растягивается.

Это качество дает возможность вовремя заметить неполадку и заменить крепеж.

Сварочное соединение, к примеру, трескается одновременно по всей длине соединения, что приводит к негативным последствиям. А в сравнении с винтовым соединением заклепка отличается гораздо меньшей ценой.

Новый уровень заклепочников

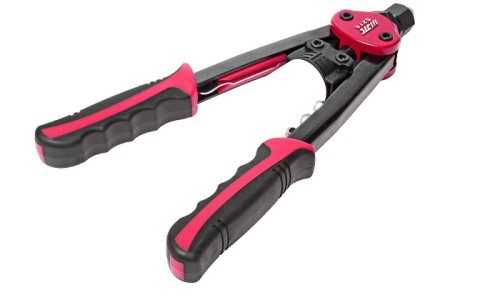

Двухрычажный заклепочник более прост в использовании.

Большим недостатком процесса установки заклепки в былые времена являлось то, что при работе был необходим доступ к заклепке с обеих сторон. Но прогресс не стоит на месте. Изобретение совершенно нового принципа соединения деталей вывело заклепку на весьма популярный уровень использования.

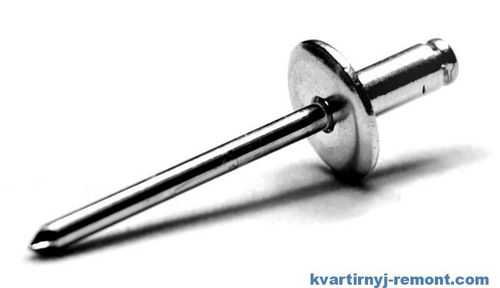

Заклепка нового поколения состоит из трубки со шляпкой на одном конце. В эту трубку помещается проволока с шариком на другом конце. Трубка вставляется в отверстие до упора шляпки. С этой же стороны специальным приспособлением захватывается проволока и вытягивается наружу. Шарик, прижимаясь к детали, развальцовывает трубку, образуя надежное крепление.

Самое приятное преимущество нового вида заклепок в том, что к месту крепления не нужен доступ с двух сторон. Ими можно крепить детали в таких ситуациях, где невозможно подобраться с противоположной стороны. Также очень тонкие листы, которые сложно прочно соединить винтовыми соединениями, легко соединяются заклепками.

Для установки нового вида заклепок был изобретен соответствующий инструмент, называемый заклепочником. Он представляет собой рычажный механизм. С виду такой ручной заклепочник похож на плоскогубцы, при работе с ним нужно прилагать усилие.

В зависимости от толщины соединяемых деталей выбирается вытяжная заклепка. К заклепке подбирается головка ручного заклепочника. В комплект обычно входит четыре головки на самые часто используемые диаметры проволок заклепок. При необходимости можно докупить большее количество сменных головок.

http:

Головка одевается на стержень заклепки, упирается в шляпку, плотно прилегающей к детали, после чего сжимаются рукояти заклепочника. При этом цанговое устройство захватывает стержень и вытягивает его из трубки заклепки. Когда сжатие трубки обратным шариком достигает предела, стержень ломается. Заклепка готова. При работе, откусанные стержни желательно не разбрасывать, а складировать в специальную коробочку.

Какие еще бывают заклепочники?

Как известно, прогресс не стоит на месте, поэтому мастера постарались еще улучшить механизм заклепочника. В продаже имеется разновидность с регулируемой головкой. Эта разновидность конструкции в разы увеличивает скорость и облегчает работу. С таким заклепочником удобно работать в труднодоступных местах. На сегодня инструмент этой системы является самым лучшим для использования дома или в ремонтных работах небольшой сложности.Именно его можно с уверенностью посоветовать мастерам.

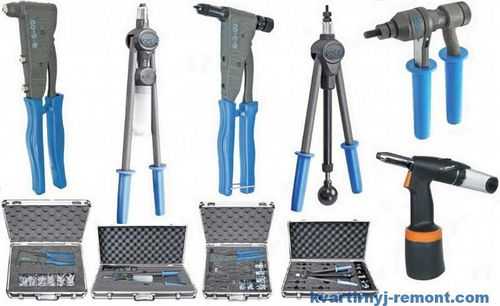

Полезно также знать и о других разновидностях ручных заклепочников, так как бывают ситуации, когда не обойтись без особого инструмента. Например, резьбовой заклепочник. Отличие от вытяжного состоит только в том, что шарик втягивается в трубку заклепки при помощи вращения по резьбе. На первый взгляд такой способ -только лишние расходы. Но бывают случаи, когда необходимо ввинтить болт в очень тонкую или изготовленную из хрупкого материала пластину. В этом случае резьбовой заклепочник незаменим. Конечно, держать его дома нет надобности, но знать о такого рода соединении нужно.

http:

Распространенные варианты ручных заклепочников используются одной рукой. Но для работы с заклепками большего диаметра нужно усилие побольше. Для этой цели существуют профессиональные заклепочники для двух рук. Они гораздо сильнее и рассчитаны для работы с заклепками большого диаметра. Габариты их тоже больше, поэтому дома иметь их не имеет смысла.

Такие разновидности заклепочников, как пневматические и гидропневматические, используются исключительно в производственных цехах — нам они не интересны. Исходя из всего перечисленного, можно с уверенностью выбрать заклепочник для личного использования.

Теперь остается лишь отметить несколько рабочих моментов:

  1. В соответствии с толщиной скрепляемых деталей и с диаметром отверстия нужно подбирать и размер заклепок. Для листов с общей толщиной от 0,5 мм до 5 мм используют заклепки длиной 4 — 8 мм и диаметром 2,4 мм. Отверстие нужно сверлить 2,5 мм. Для листов с общей толщиной 0,8 — 9,5 мм длина заклепки составляет 6 -12 мм, диаметр — 3,2 мм, отверстие — 3,3 мм. Для листов 1,5 мм — 12,5 мм длина заклепки будет 6 — 16 мм, диаметр — 4,0 мм, отверстие — 4,1 мм. Если применить несоответствующую заклепку, прочного соединения может не получиться.
  2. Показателем правильности подобранных заклепок будет установка заклепки в одно нажатие рукояток. В противном случае, нужно поменять размер заклепки.
  3. Прежде чем нажать на рычаги заклепочника, убедитесь, что головка прижалась плотно к шляпке.
  4. Желательно подбирать заклепки из того же материала, что и соединяемые листы. Промышленность выпускает несколько вариантов: алюминий, медь, латунь и сталь.

http:

Теперь можно выбрать инструмент по душе. Нужно помнить, что приобретать такого рода товар лучше от авторитетного производителя. Инструмент, который вы покупаете, должен удобно лежать в руке. Соблюдая правила, вы выберете надежный и долговечный ручной заклепочник. А при правильной эксплуатации работа с ним будет в радость.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Как выбрать ручной заклепочник: выбор и использование инструмента

Одним из самых распространенных способов получения неразъемного соединения является клепка. Она применяется в быту, строительных работах, производстве. Достоинства операции — надежность, прочность скрепления материалов и небольшие затраты времени.

Крепежным элементом выступает заклепка, а рабочим инструментом — заклепочник.

Краткое содержимое статьи:

Конструктивные особенности

В соответствии с конструкцией выделяют 2 основных типа инструмента. Различия между ними наглядно демонстрируют фото заклепочников:

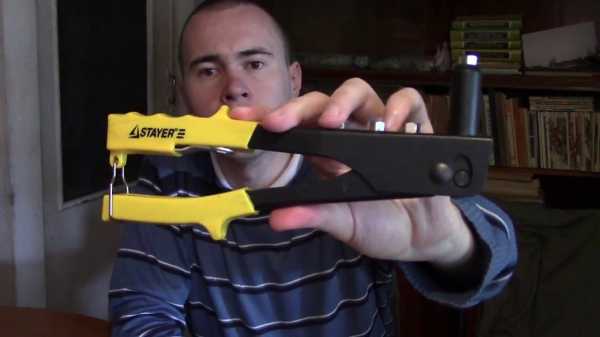

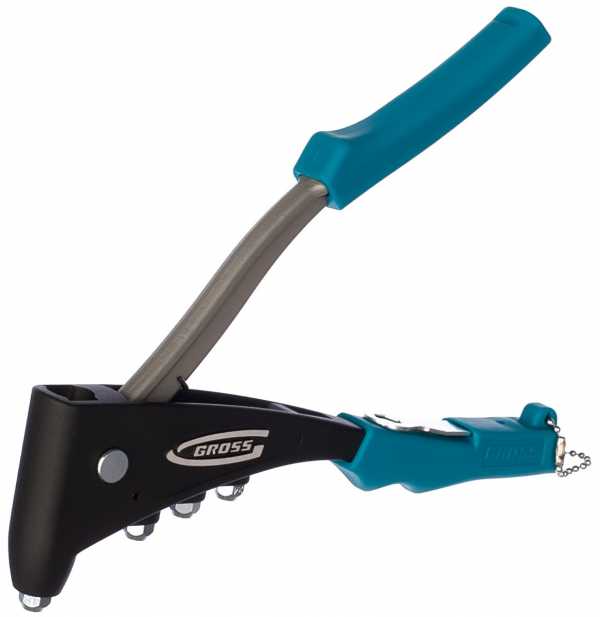

Классические с двумя рукоятками. Внешне напоминают плоскогубцы. Заклепывание происходит за счет сжимания рукояток и приведение в действие храпового механизма.

Кулисные (типа «гармошка») с одной ручкой. Относятся к профессиональным инструментам и применяются там, где необходимо установить большое количество крепежа.

Какие из двух типов выбрать, любительские или профессиональные? Ответ зависит от предполагаемой частоты использования.

Для мелких ремонтных работ дома нет нужды покупать дорогие профессиональные приспособления. В тех случаях, когда требуется приложить значительное усилие при клепке лучше остановиться на современных и мощных заклепочниках.

Тип питания

Классификация заклепочников не исчерпывается делением на бытовой и профессиональный. Вторым важным параметром, отличающим различные модели, является тип питания.

Ручные

Ручные заклепочники – простейшие приспособления с прорезиненными рукоятками. Производительность зависит от усилия, которое необходимо приложить для смыкания ручек. Некоторые инструменты оснащаются поворотной головкой, позволяющей производить клепку в труднодоступных местах.

Аккумуляторные

По сравнению с ручными вариантами содержат встроенный аккумулятор, энергия которого направлена на удар и формирование заклепки. Внешне напоминает пистолет, на корпусе расположен «курок» — кнопка для приведения устройства в действие.

В зависимости от емкости батареи рассчитан на монтаж 500-1000 заклепок. Не рекомендуется использовать в местах с высокой влажностью и запыленностью воздуха.

Пневматические

Это самые производительные приборы, работающие от компрессора. Конструктивно сложнее ручных и аккумуляторных аналогов. В устройстве предусмотрен отсек для сжатого воздуха, фитинг для подсоединения шланга и толкатель.

Виды по типу заклепок

В строительных магазинах можно найти всего два вида заклепок — вытяжные и резьбовые. Исходя из этого, различают 2 разновидности инструмента:

Вытяжной заклепочник. Действует по принципу протягивания внутреннего силового стержня через мягкий наружный корпус. При этом последний деформируется, заполняя все пространство отверстия. В определенный момент, когда усилие максимально, ножка заклепки обламывается, а на поверхности детали образуется шляпка.

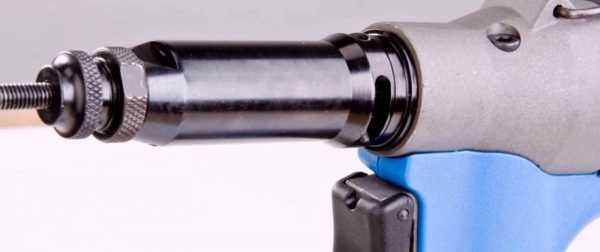

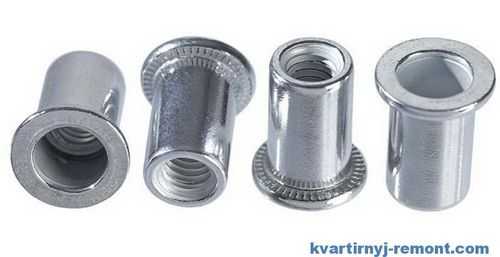

Резьбовой. Сущность работы с ним заключается в деформации торца резьбовой заклепки так, чтобы он сплющивался и запрессовывался в отверстии.

Стоит дороже, чем вытяжной заклепочник, но обладает рядом преимуществ: появляется возможность установки болтов, соединение получается надежным и устойчивым к механическим воздействиям.

Заклепки

Среди главных размеров заклепки — длина и диаметр. Стоит учитывать, что чем толще скрепляемые детали, тем длиннее нужен крепеж.

К примеру, заклепки 2,4х6 мм предназначены для фиксации материалов толщиной до 4 мм. Если длина заклепок будет меньше необходимой, то головка не сможет сформироваться, если больше — то сформируется далеко от деталей.

В обоих случаях не удастся получить качественную сборку. Важно, чтобы выбранный крепеж подходил под насадки для заклепочника.

Как пользоваться

Несмотря на популярность этого устройства, не все знают, как пользоваться заклепочником. Пошаговая инструкция для новичков, которые впервые используют инструмент:

  • В деталях сверлится сквозное отверстие диаметром равным диаметру заклепки.
  • В полученную полость вставляется заклепка так, чтобы ее короткая часть находилась внутри.
  • На сердечник крепежа устанавливается насадка заклепочника, и производится сжимание рукояток.
  • После нескольких сжатий рукояток стержень обламывается, образуя прочное соединение.

Секреты выбора

Если работать с заклепочником не так уж и трудно, то вопрос, как выбрать заклепочник, может поставить многих в тупик. Специалисты советуют обращать внимания на следующие нюансы:

Материал корпуса. Пластиковые инструменты недолговечны и не рассчитаны на ежедневную эксплуатацию. Поэтому для таких условий лучше выбирать продукцию, произведенную из стали.

Функциональность и комплектация. Предпочтение стоит отдавать тем устройствам, которые позволяют работать с крепежом различного размера. Для этого в комплекте должны быть сменные насадки и контейнер для хранения отходов.

Вес. Профессиональные заклепочники не могут иметь небольшую массу, сравнимую с бытовыми моделями.

Наконец, большую роль в покупке качественного и долговечного заклепочника играет фирма-изготовитель. Перед приобретением следует почитать отзывы о товаре. Только так можно избежать пустой траты денег.

Фото ручного заклепочника

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

instrumentgid.ru

Заклепочник. Виды и работа. Применение и особенности

Заклепочник – инструмент, предназначенный для монтажа вытяжных заклепок. Это довольно простое и надежное устройство. Создаваемое с его помощью соединение обладает высокой прочностью и стойкостью к вибрации. По силе такое крепление можно приравнять к точечной сварке. При этом заклепочники позволяют проводить соединение различных листовых материалов, в том числе и фанеры, а не только сталей.

Как использовать заклепочник

Для того чтобы использовать заклепочный пистолет необходимо провести предварительное сверление отверстия в листовых материалах, требующих соединения. После этого, в него вставляется заклепка, диаметр которой тоньше, как минимум на 0,1 мм. Механизм пистолета фиксирует хвост заклепки и вытягивает его на себя, что приводит к деформации гильзы. Ее стенки плотно обжимают отверстие, а сам листовой материал дополнительно фиксируется шляпкой и утолщенной ножкой заклепки. После этого пистолет отрывает хвостик крепежа, за который утягивал гильзу. В результате остается аккуратное и прочное соединение.

Виды заклепочников

Хотя данный инструмент имеет очень простую конструкцию, но все же его реализация возможна различными способами. Благодаря этому было разработано 4 вида заклепочников:

  • Механические.
  • Электрические.
  • Пневматические.
  • Гидравлические.
Механические

Механический заклепочник является самым дешевым и распространенным. Он действительно стоит недорого, поэтому его может позволить себе каждый. Работать таким инструментом довольно просто, хотя при этом нужно прикладывать физическую силу. Данное устройство представляет собой двухрычажный механизм, при сжимании которого обеспечивается затягивание хвостика заклепки. Последняя захватывается жесткими губками, регулировка которых под различный диаметр крепежа возможна только путем установки головок различного диаметра. Зачастую ручной пистолет имеет съемные головки, которые крепятся в специальном посадочном месте на одной из ручек.

Данный инструмент предназначен для работы одной рукой. Нужно отметить, что при работе с качественными жесткими заклепками, зачастую приходится проводить сжатие двумя руками, поскольку прикладываемые усилия быстро утомляют. Что касается регулировки инструмента, то его можно настраивать не только на диаметр заклепок, меняя головку, но и проводить настройку угла, под которым проводится затягивание. Стандартный режим работы инструмента предусматривает параллельное расположение втягивающего механизма к ручкам. В таком режиме заклепочником удобно пользоваться двумя руками. Повернув механизм на 90 градусов, можно затягивать заклепки одной рукой.

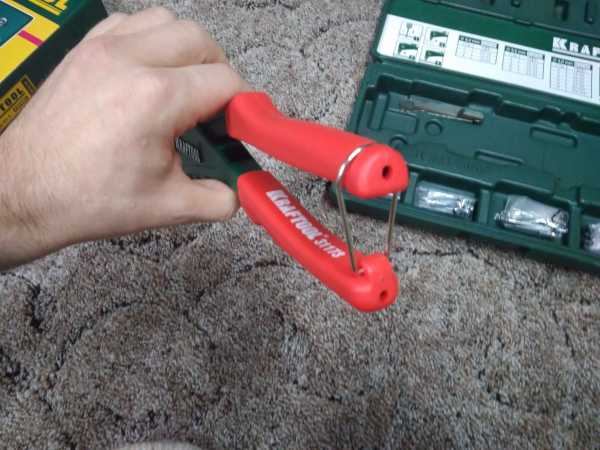

Механические устройства также предлагаются в усиленном двуручном варианте

Они позволяют работать с более толстыми заклепками. Если одноручный инструмент способен затягивать крепеж диаметром до 4,9 мм, то двуручный работает с толщиной 6,5 мм.

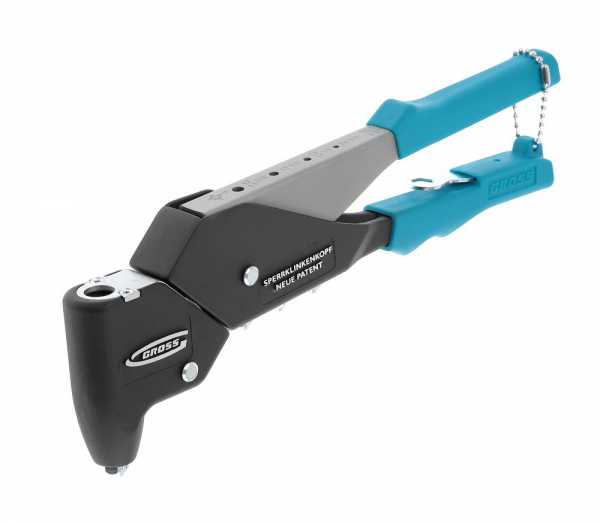

Для работы в труднодоступных местах разработана особая конструкция ручного заклепочника под названием гармошка. Этот инструмент позволяет работать одной рукой, прикладывая при этом толкательные усилия наваливаясь всем телом, а не только сжимая запястья или руки. Пистолет данной конструкции вытягивается в длину, после чего в него устанавливается крепеж. Далее ручка инструмента толкается на заклепку, в результате чего механизм тянет ее хвостик на себя. В результате за одно движение обеспечивается установка одного крепежа. Недостаток гармошки заключается в том, что ее нельзя применять на легких конструкциях, которые не выдержат оказываемого давления, необходимого для затягивания заклепки.

Нужно отметить, что ручные заклепочники хотя и самые дешевые из всех возможных конструкций, но и среди них есть дорогие и бюджетные модели. Что касается ассортимента нижней ценовой категории, то он имеет ряд недостатков. При желании сэкономить и купить самый дешевый инструмент, следует учитывать, что с ним возникают различные проблемы. В первую очередь это касается использования мягкого металла для выполнения губок. В результате они деформируются спустя несколько сотен циклов, поэтому совершенно не могут захватывать стержни гильз. Также у них бывают проблемы с механизмом выброса хвостиков. В результате стержни застревают и не позволяют вставить следующую заклепку. При этом вытолкать стержень обратно довольно трудно.

Электрические

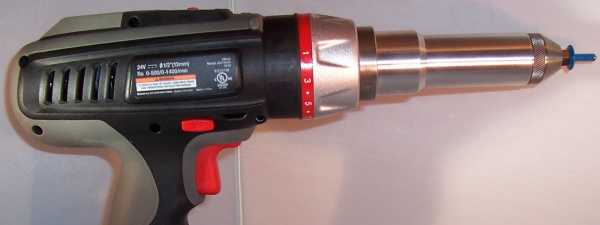

Электрический заклепочник внешне напоминает обыкновенный шуруповерт. Он может быть, как сетевым, так и аккумуляторным. Использование такого устройства позволяет существенно ускорить продуктивность труда. Если при работе с ручным инструментом быстро устают руки, то с электрическим таких проблем не возникает. Устройство обеспечивает равномерное давление на хвостик заклепки, без рывков, поэтому гильза затягивается плавно и обламывается в нужный момент. Качество соединения электрическим пистолетом намного выше, чем ручным. Конечно, в случае получения навыков и достаточной физической силы, механическим заклепочником также можно достигнуть полностью идентичного качества, но спустя несколько десятков крепежей затягивать гильзы вручную без рывков будет очень сложно.

Не так давно электрические заклепочники получили достойного конкурента. Специальная насадка на шуруповерт работает также эффективно, при этом стоит дешевле. Если сам электрозаклепочник может работать только с крепежом, то покупка шуруповерта более выгодна. В него можно ставить не только насадку для заклепок, но и сверло или биту для шурупов.

Электрический заклепочник все же имеет одно преимущество над насадкой. Его конструкция предусматривает специальную емкость для сбора вырванных хвостиков из заклепок. Их не нужно доставать из пистолета вручную, что обеспечивает высокую скорость труда. Кроме этого, они не падают на пол или землю, что исключает необходимость уборки. Функция сбора стержней есть далеко не у каждого электрозаклепочника. Многие, даже дорогие фирменные модели не имеют такого полезного расширения.

Пневматический заклепочник

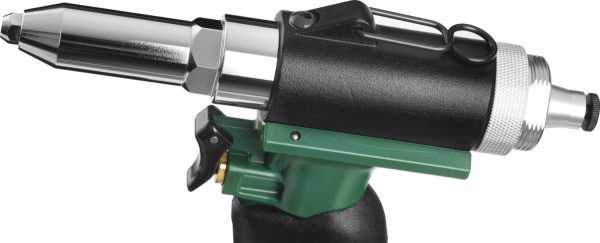

Пневматические устройства очень производительны. Их механизм обеспечивает затягивание при воздействии сжатого воздуха, подаваемого из ресивера компрессора. Работать с таким оборудованием одно удовольствие, но при этом существуют и некоторые неудобства. В первую очередь это касается необходимости применения компрессора. От него тянется довольно толстый шланг, который сковывает движения. Кроме того, шум работы компрессора сложно назвать тихим, а довольно короткий шланг не позволяет его разместить далеко.

Обычно пневматические заклепочники используют на производстве. Они подключаются к общей магистрали подачи сжатого воздуха, которая идет по цеху. При этом шумный компрессор располагается далеко. Качество соединения пневматическим инструментом очень высокое, поэтому его используют для сборки частей салона автомобилей, автобусов, железнодорожных вагонов и прочих конструкций.

Гидравлические

Гидравлический, или пневмогидравлический заклепочник – это особенный инструмент, который существенно отличается от конструкции предыдущих типов. Он предназначен преимущественно для работы с крупными резьбовыми заклепками. Они обеспечивают очень сильную фиксацию и обычно применяются в машиностроении. Данный инструмент не имеет губок, которые фиксируют и затягивают хвостики заклепок. Из него выходит обычная шпилька с резьбой, на которую накручивается заклепка. После нажатия на спусковой крючок инструмент затягивает шпильку в себя, что приводит к деформации гильзы. После этого, пистолет автоматический начинает выкручивать шпильку из крепежа.

Внешне такой инструмент похож на пневматический шуруповерт. Внизу заклепочника имеется бачок с гидравлической жидкостью. Прибор подсоединяется к обычному компрессору, как и классические пневматические модели. Подаваемый сжатый воздух приводит к движению гидравлической жидкости, которая и запускает механизм затягивания и последующего выворачивания шпильки.

При использовании пневмогидравлического заклепочника следует обратить внимание на установленные настройки. Данный инструмент нуждается в точной регулировке. Если тяга выставлена неправильно, то прибор начинает выворачивание шпильки раньше, чем резьбовая гильза достигнет достаточной деформации.

Советы по использованию заклепочников

При работе с данным инструментом следует учитывать, что даже если применять самый дорогой заклепочник, добиться качественного крепежа без использования хороших заклепок не удастся. Дешевый ассортимент крепежей очень далек от идеала. При затягивании таких гильз их стержень вырывается раньше времени, до того, как они приобрели нужную деформацию для обеспечения надежного соединения. В результате, заклепка болтается в отверстии, а чтобы ее достать необходимо применить сверло или тонкий пробой, если это позволяет соединяемый материал.

При использовании инструмента нужно подбирать упавшие стержни от заклепок, поскольку в месте слома они приобретают довольно острый край, который часто впивается в автошины. Также его можно загнать в обувь и получить травму. Некоторые заклепки имеют стальные хвостики, собрать которые после работы можно с помощью магнита.

Бывают случаи, когда после достижения достаточного уровня деформации гильзы крепежа, инструмент не может вырвать его стержень. Если это случилось, то можно сделать слом вручную или откусить хвостик кусачками.

Похожие темы:



tehpribory.ru

Заклепка и Заклепочник. Устройство заклепочника и заклепки. Как работать заклепочником. Инструмент.

Заклепочник — инструмент, предназначенный для выполнения заклепочных работ. Соединения на заклепках — это неразборное содинение двух и более деталей посредством заполнения соединительного отверстия каким либо металлом. В классическом варианте – в деталях делают смежное отверстие, и зенкуют его с противоположных сторон. В отверстие вставляют небольшой кусочек мягкого металла и расплющивают его таким образом, что бы металл заполнил и все отверстие и углубления зенковки. Образующиеся при этом «шляпки» и держат детали между собой. Разумеется, с помощью заклепки можно заделать (заклепать) отверстие и просто в одной детали.

Соединение на заклепках очень надежны и главное — очень виброустойчивы. Заклепка никогда не лопнет «внезапно» при увеличении нагрузки на разрыв, прилагаемой к деталям. Это выгодно отличает соединения на заклепках от сварки, которая лопается вся и сразу. Заклепка сначала будет «тянуться». От винтового соединения заклепку выгодно отличает дешевизна, так сама заклепка — это просто небольшой цилиндрик мягкой проволоки. Разумеется, с появлением станков автоматов, стали делать и заготовки из проволоки в виде заготовок для заклепывания.

Классический процесс клепания требует доступа к заклепке с двух сторон. Ведь усилие по ковке металла достаточно значительные. Если детали – маленькие — деталь кладут готовой шляпкой на наковальню, а если большие — устраивают упор со стороны противоположной ковке. Это было крайне неудобно и делало процесс крепки фактически уделом профессионалов или промышленного производства.

Но современные заклепки (т.н. вытяжные заклепки) допускают работу только с одной стороны. Что сделало заклепочные работы очень доступными и популярными. Все это произошло благодаря изменению конструкции заклепки и появлению специального инструмента – заклепочника. Современная строительная заклепка представляет собой небольшую трубку, с готовой шляпкой с одной стороны (рис. 3). В трубку вставлена кусочек проволочки, тоже со шляпкой с другой стороны. Если эту проволоку с усилием протягивать через эту трубочку, то прочная шляпка проволоки будет развальцовывать трубку. И когда шляпка проволоки упрется в деталь, проволока просто оборвется, а трубка останется развальцованной. Для соединения тонких деталей, в которые невозможно надежно ввинтить саморез или сделать винтовое соединение, заклепки просто незаменимы.

Сам заклепочник представляет собой ручной рычажный механизм с большим соотношением плеч рычагов. Привод осуществляется на цанговый механизм, который захватывает проволоку заклепки, и упираясь в готовую головку заклепки, тянет ее на себя и обрывает. Заплепочники по конструкции могут быть простые, но есть и с «удобствами». Например в виде поворотной цанговой головки, позволяющей использовать заклепочник в труднодоступных местах. Поскольку заклепки бывают различные как по диаметру, так и по длине заклепочной трубки, то у заклепочника есть набор сменных головок для разных диаметров проволоки.

Процесс установки заклепки занимает примерно пару секунд (если готовы отверстия в соединяемых деталях). Покажем это на примере.

Допустим, надо соединить две детали из достаточного тонкого металла, и доступ к ним есть только с одной стороны. Ну, например, надо приделать (условно) к бочке ручки, или ножки… Варить нельзя (металл цветной и разнородный), саморезы – не будут держаться в тонком металле (им надо хотя бы 1,5-2 «нитки», т.е. оборотов резьбы). Паять – невозможно, детали массивные. Приклеить – ненадежно, клеи хорошо работают на сдвиг, а не на отрыв. Остается только приклепать…

1. Приложив детали друг к другу, сверлим сквозное отверстие в обеих деталях.

2. Вставляем в отверстие заклепку. Длина трубки заклепки должна быть такой, что бы она выступала с противоположной стороны примерно на 1 см. Больше нет смысла, а меньше — может не хватить металла на развальцовку и формирование надежной шляпки.

3. На выступающую проволоку надеваем головку заклепочника, прижимаем ее к шляпке и нажимаем на ручки.

4. Делаем это несколько раз, пока не оборвется проволока. Заклепка готова!

5. Поскольку это всего лишь пример, посмотрим, как выглядит заклепка с противоположной стороны. Тоже достаточно аккуратная головка.

Такую заклепку нельзя считать герметичной, поэтому если вам действительно нужно герметичное соединение, придется предпринять дополнительные меры, например использовать силикон, невысыхающий герметик, эпоксидную шпатлевку и т.п.

Оставшуюся в развальцованной трубке головку проволоки можно выбить с помощью оторвавшегося кусочка проволоки. Тогда на месте заклепки образуется небольшое аккуратное отверстие, обвальцованное заклепкой. Такую заклепку можно использовать для нарезки резьбы в тонком металле. Т.е. если нам необходимо сделать резьбовое соединение в тонком металле, мы сначала сверлим отверстие, заклепываем его, а затем, выбив головку проволоки, нарезаем резьбу в заклепке.

Использование заклепочника (и технологий заклепочных работ) значительно облегчает некоторые строительно-монтажные работы и позволяет быстро делать надежные соединения различных деталей.

Константин Тимошенко (с) 21.04.2009

www.delaysam.ru

Как выбрать заклепочник (клепальник): виды, типы, какой лучше

Сварка — это отличный способ соединения металлов, но он не всегда удобен и возможен. Альтернатива — клепка. Но для установки заклепок необходимо выбрать заклепочник. Как это сделать читаем дальше.

Что такое заклепочник и как он работает

Содержание статьи

Заклепочники или клепальники — устройства для установки заклепок. Под разные типы крепежа есть специальные инструменты. Есть отдельные под вытяжные, винтовые заклепки. Есть также универсальные модели, но они относятся к группе профессионального инструмента, соответственно, стоят солидно.

Один из вариантов использования

Чтобы выбрать заклепочник правильно, желательно понимать как он работает. Независимо от типа заклепок, с которыми работает агрегат, принцип клепки всегда один: устройство развальцовывает вторую (дальнюю) часть заклепки, формируя закрывающую головку. Отличаться может только способ развальцовки:

  • При установке вытяжных заклепок, губками захватывается и тянется стержень. На конце стержня есть шарик, который упирается в край корпуса заклепки и сминает ее. При достижении определенного усилия, стержень обламывается.

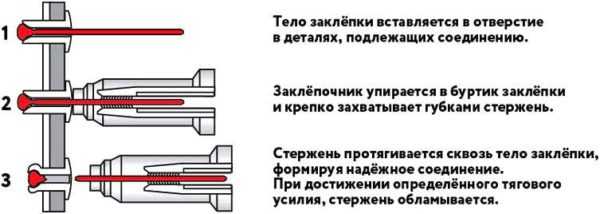

    Работа заклепочника при установке вытяжных заклепок

  • Установка винтовых заклепок отличается. Внутри полого корпуса нанесена резьба. В этот метиз вкручивается винт подходящего диаметра. При закручивании он начинает подтягивать край заклепки, за счет чего и развальцовывается пластичный металл (см. видео ниже).

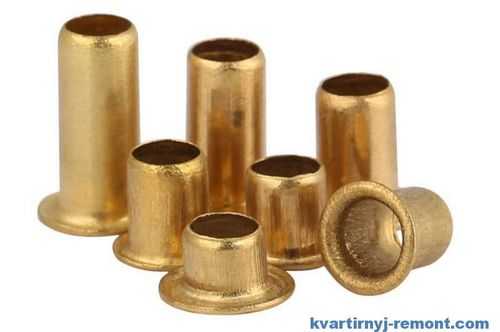

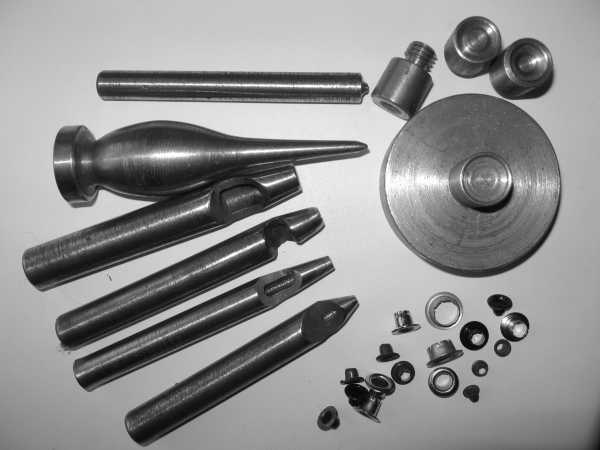

  • При установке пустотелых заклепок (пистонных) происходит просто развальцовка конусообразной насадкой. Пистонные заклепки применяются в ненагруженных местах, но чаще не в стройке, а для отделки или при соединении деталей из кожи, ткани и т.д.

    Пистонные заклепки ставятся проще всего, но они же имеют самую малую надежность. В стройке применяются нечасто, разве что в поделках

В общем, процесс понятен. Как видите, отличия только в том, что в одном случае надо тянуть стержень, в другом — крутить винт, в третьем — прижимается конусная насадка. При выборе типа заклепок, обратите внимание, что инструмент под вытяжные недорог, а вот для винтовых стоит, обычно, немало. Этим в основном и ограничивается применение винтовых заклепок. Ну, и тем, что они полые — негерметичны.

Выбираем тип привода

Перед тем как выбрать заклепочник, надо разобраться в том, какие они бывают. Начнем с привода.

  • Ручные (силовые). Чтобы установить заклепку, надо сжать ручки. Иногда усилия приходится прилагать солидные — для метизов диаметром 5 мм и больше. Самые надежные и недорогие. Это оправданный выбор, если инструмент покупается для разового применения — кровельный материал смонтировать, забор поставить, откосы зашить.

    При использовании ручного инструмента придется прилагать физические усилия

  • Электрические. Усилий почти никаких — удержать инструмент и нажать на курок. Более дорогие, но и более производительные модели.
    • От сети. Не слишком дорогие, так что можно покупать и для бытового использования. Но не на каждой стройплощадке есть источник электричества, да и шнуры/удлинители — та еще морока.
    • Аккумуляторные. При той же производительности более мобильны, но весят больше (сам аккумулятор тоже имеет вес), да и стоят дороже.

      Заклепочники могут быть ручными, аккумуляторными, электрическими, гидравлическими

  • Пневматические и пневмогидравлические. Наиболее надежный и производительный инструмент. Но его стоит покупать только для профессионального использования. Ведь нужен еще и компрессор.

Видеообзор аккумуляторного заклепочника MILWAUKEE 2550-20 M12 RIVET TOOL.

Для бытового использования покупают ручные заклепочники. Но и этот «простой» инструмент выбрать нелегко. Прежде всего удивляет разброс цен — от 5$ до нескольких сотен долларов. Как тут сориентироваться? Сразу скажем, что слишком дорогой брать для разового применения точно не стоит, как и слишком дешевый. В остальном надо разбираться.

Виды ручных (механических) заклепочников

Есть три вида ручных установщиков заклепок:

  • одноручные;
  • двуручные;
  • гармошка.

Одноручные предназначены для крепежа небольшого размера — до 5 мм. Отличаются тем, что рабочие ручки у них под углом 90° к оси установки. То есть, рукоятки направлены вниз. Удобно тем, что работать можно одной рукой. Недостаток — небольшой «диапазон» размеров, с которыми может работать устройство.

Двуручные отличаются большими размерами, устанавливать ими можно и заклепки больших диаметров — до 8 мм. Отличить можно по виду — длинные ручки, которые находятся в одной плоскости с рабочими губками. Выбирать двуручный заклепочник имеет смысл в том случае, если планируется использовать заклепки большого диаметра.

Виды ручных заклепочников: одноручный, двуручный, гармошка

Механические заклепочники «гармошка» чаще применяются с крепежом больших размеров. Наличие той самой «гармошки» позволяют устанавливать крупноразмерный крепеж прилагая меньше усилий. Такое устройство обычно имеет более дорогой инструмент, его чаще применяют профессионалы.

Выбрать тип ручного заклепочника не слишком сложно. Если вам нужна надежная машинка, выбирайте из двуручных моделей. Их устройство проще, там ломаться почти нечему. При нормальном качестве они неубиваемые. Если вы ставить будете только мелкий крепеж — не больше 2-3 мм, то целесообразнее брать одноручный. Им работать удобнее.

Критерии выбора ручных установщиков заклепок

Итак, если надо выбрать заклепочник ручного типа, обращаем внимание на следующие параметры:

  • Тип крепежа, с которым агрегат работает (винтовые, вытяжные, пистонные (люверсы), универсал — который ставит все типы заклепок).
  • Максимальный и минимальный размер заклепок.
  • Количество насадок для заклепок.
  • Материал крепежа, с которым инструмент работает (стальные, алюминиевые или только медь и латунь).
  • Из чего сделан сам инструмент. Лучше — нержавеющая сталь или сплавы алюминия.

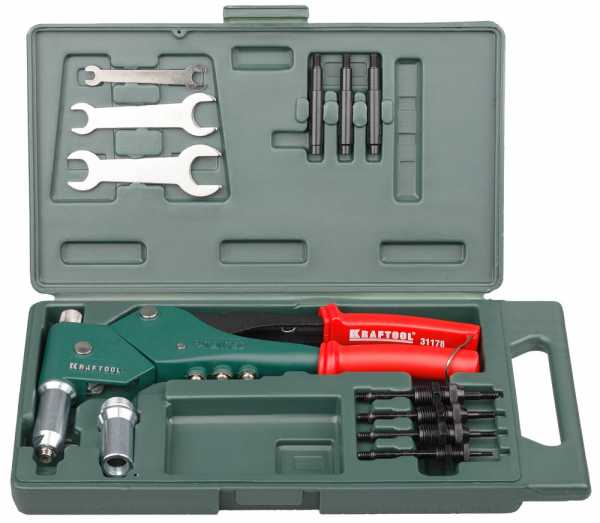

    Ручной заклепочник винтового типа: обращаем внимание на размеры крепежа, который может быть установлен

На что еще обращайте внимание — на рукоятки. Резиновые накладки на них должны быть из хорошей резины. Сами рукоятки должны быть для вас удобны, так сможете работать быстрее и дольше. Еще обратите внимание на возможность фиксации ручек в нерабочем состоянии — есть специальная проволочная петля, которая удерживает ручки вместе. При хранении это удобно и важно.

Выбор вытяжного заклепочника

Чаще всего приходится работать с вытяжными (тяговыми) заклепками. Они удобны, недороги. Не слишком много стоит и инструмент для их установки. Кроме перечисленных выше параметров, чтобы выбрать заклепочник под тяговые заклепки, надо еще обратить внимание на некоторые особые характеристики и опции.

  • Количество зажимных губок (лепестков) в цанге. Инструмент захватывает стержень и тянет его, формируя закрывающую головку. Так вот, лепестков может быть два или три. Двухлепестковые дешевле, но при захвате стержень может перекосится и застрять. Приходится его разбирать и собирать снова. Неудобно, да и время уходит.

    Форм может быть несколько

  • Наличие трещотки. При работе с прочными заклепками (стальными) важно правильно рассчитывать усилие. В этом помогает трещотка.
  • Емкость для сбора обломанных стержней. В процессе работы излишки стержня обрываются. Если нет контейнера, они зачастую оказываются под ногами, потом приходится собирать. Наличие емкости решает проблему, а на цену почти не влияет.

Теперь вы знаете, как выбрать заклепочник под вытяжные заклепки. Подобрав несколько моделей, которые вас устраивают по характеристикам, осмотрите их и подержите в руках. Если есть возможность, попробуйте пару раз в работе. Так будет проще понять, каким инструментом вам работать удобнее и будет проще сделать выбор.

Насадка на дрель/шуруповерт и особенности выбора

При большом фронте работ с использованием ручных заклепочников, руки очень устают. Конечно, есть аккумуляторные, но цена на них совсем не радует. А если еще и использование — только изредка, покупать электроинструмент нецелесообразно. В этом случае можно пойти на компромисс — приобрести насадку на дрель или шуруповерт для установки заклепок.

Это небольшой адаптер (насадка), который вставляется в патрон. Есть они под винтовые и вытяжные заклепки. При желании можно найти и под другие типы крепежа.

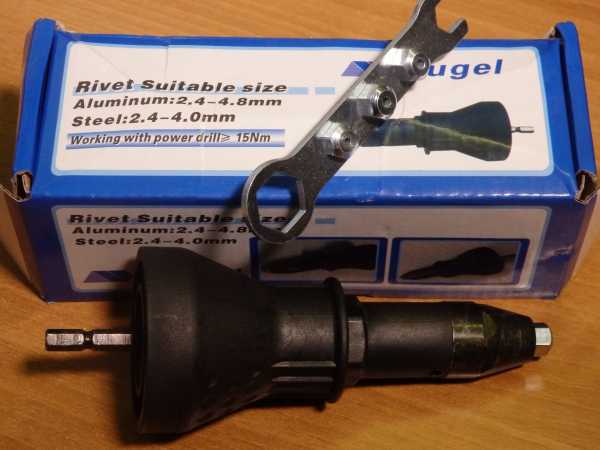

Адаптер (насадка) на дрель для установки вытяжных заклепок

Принцип работы дрели с насадкой для вытяжных заклепок не отличается — все так же инструмент тянет за штырь, потом его обрывает. Вот только обломанные «хвосты» надо самому доставать, переключая дрель на реверс. В случае использования винтовых заклепок, реверс тоже потребуется — чтобы вынуть насадку из установленного крепежа.

Насадка на дрель для установки винтовых заклепок

Выбор заклепочных насадок на дрель аналогичен: по типу, размерам и материалу насадок. Ну, и хвостовик должен подходить к патрону электроинструмента. Также обратите внимание на наличие ручки. Это некритичный параметр, но повышает удобство использования. Дрель с накрученной насадкой тяжела и нестабильна. Поэтому при работе надо обязательно придерживать насадку рукой, фиксируя ее положение. Чтобы не держаться за насадку, надевают ручку. В таком варианте агрегатом пользоваться удобнее, получается более точно контролировать положение.

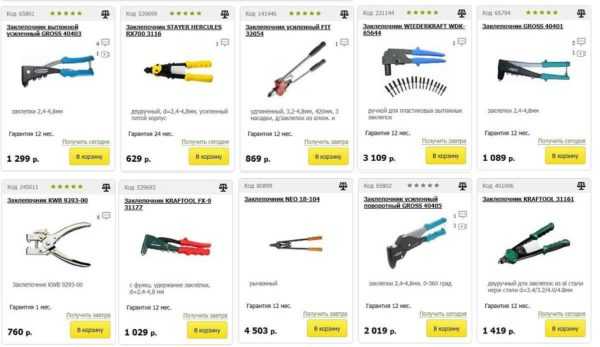

Как выбрать заклепочник: производители и цены

При выборе конкретной модели многие опираются на цены. Вот только разброс очень большой — есть очень дешевые и, практически один в один по внешнему виду, но в разы дороже. Даже в десятки раз дороже. Сразу стоит сказать, что даже для разовых работ, покупать совсем дешевый заклепочник — слишком рисковать. Он может совсем не работать или работать через пень-колоду.

Если вы хотите только заклепать забор, например, даже в этом случае вам придется установить не одну сотню заклепок. Если придется разбирать инструмент после каждых 2-3 заклепок, вам это точно не понравится. Чтобы выбрать заклепочник, который работает нормально, обращайте внимание на средний ценовой диапазон.

  • Stanley MR 99. Stanley — старейшая американская компания.
  • NOBUS. Недорогой инструмент, надежно работает.
  • Gesipa. Известная фирма, но не все ее хвалят. Однозначно есть более дешевые, работающие, как минимум, не хуже.
  • YATO справляется со стальными заклепками лучше, чем китайские с алюминиевыми.

    Чтобы можно было оценить разброс цен

  • NWS — немецкая контора. Качество инструмента на высоте.
  • Topex. В некоторых моделях понравилась возможность переставлять «носик» на 90 градусов. Удобно, если приходится работать в труднодоступных местах.
  • KRAFTOOL. Весь инструмент хорош и клепальники тоже.

Если вы предполагаете использовать заклепочник в профессиональной деятельности, выбирать надо подороже. Фирму — по своему усмотрению, но из категории профессиональных или полупрофессиональных моделей. Возможно, они не отличаются конструктивно, но имеют больший ресурс, срок службы. То есть, сделаны более надежно и качественно. И этим объясняется разница в цене — использованы более дорогие/качественные материалы.

stroychik.ru

Виды заклепочников и заклепок

Заклепочником называют специальный ручной инструмент, который предназначен для соединения материалов с помощью заклепок.

Такой инструмент считается несложным, так как он выполняет только одну специфическую функцию – заклепочное соединение.

Заклепочное соединение представляет собой неразборную связку нескольких материалов, в основном листовых. Положительными сторонами заклепочных соединений являются устойчивость к вибрации, надежность и простоту установки соединений. Заклепка выдерживает большую нагрузку прилагаемую к детали. И если соединение не выдерживает, оно не разрывается сразу, а заклепка как будто растягивается, что выгодно отличается от сварочного соединения.

Принцип работы

Процесс работы заклепочником очень прост. Необходимо высверлить сквозные отверстия в скрепляемых материалах. Примерно на одну десятую миллиметра большее, чем диаметр используемой заклепки. Механизм заклепочника захватывает хвостовик заклепки (проволоку) до рабочей части, после этого производится воздействие на тяговый механизм, который через проволоку притягивает головку заклепки к основанию и обрывает проволоку (когда заклепочное соединение готово).

Заклепочники по видам

  1. Механические
  2. Пневматические
  3. Аккумуляторные (электрические)
  4. Пневмогидравлические

При выборе заклепочника необходимо учитывать такие моменты как:

  • Легкость и компактность инструмента (это повышает удобство работы)
  • Лучше выбрать модель с поворотной рабочей частью (это обеспечит доступ к сложным для работы местам)
  • Рукояти заклепочника должны быть оснащены резиновыми накладками (это облегчает работу, так как препятствует скольжению руки по рукояти инструмента во время работы)
  • Инструмент будет более качественным, если его корпус будет литым, а не из металлической пластины

Механические заклепочники

Самый распространенный и востребованный вид заклепочников. Они имеют самое простое устройство и несложны в использовании (не требуют специальных навыков).

Большинство моделей заклепочников оснащаются комплектом рабочих головок под различный диаметр заклепок.

Механические заклепочники бывают разных типов:

Одноручные заклепочники

Предполагают работу одной рукой, и рассчитаны на заклепку, которая не превышает диаметром 4,9 мм. Некоторые модели одноручных заклепочников оснащены поворотной рабочей частью, которая может разворачиваться на 90, 180 и 360 градусов (что может облегчить установку заклепки в проблемных местах).

Двуручные заклепочники

Имеют другую конструкцию, которая позволяет развить большее усилие, и предполагают возможность работы с заклепками диаметром до 6,5 мм.

Заклепочники «гармошка»

Могут ставить заклепки в труднодоступных местах, при этом развивая достаточно большое усилие при работе одной рукой.

Аккумуляторные заклепочники

Внешним видом этот инструмент похож на обычный шуруповерт. К плюсам этого вида заклепочников относится скорость и качество работы, а также малое приложение сил при работе. Минусом является ограниченное время работы, оно зависит от емкости аккумулятора.

Пневматические заклепочники

Имеют большую производительность, по сравнению с другими видами, за счет того что работают они от сжатого воздуха. К минусам пневматического заклепочника можно отнести сложное устройство, ограниченную мобильность (зависит от размера подающего воздух шланга) и большой вес. Стоимость такого заклепочника достаточно большая, но и производительность впечатляет.

Виды заклепок

Прежде чем приступать к процессу крепления деталей с помощью заклепочного соединения следует учесть: какую механическую нагрузку будет нести это соединение, место установки заклепки и толщину материала, который будет закреплен. Все это влияет на вид заклепки, которая будет использоваться.

В настоящий момент существует много видов заклепки, каждый из которых имеет свои преимущества.

Классическая стержневая заклепка

Применяется при холодной и горячей клепке, имеет вид цилиндра. Заклепки этого вида в своей основе содержат твердый металлический стержень, поэтому их лучше использовать в местах, которые будут испытывать большие нагрузки.

Полутрубчатые и трубчатые, пистонные заклепки

Такие заклепки применяются в соединениях с небольшой нагрузкой, так как изнутри заклепки полые. Изготавливаются из мягкого металла и с одной стороны вместо головки имеют штампованное коническое углубление.

Закладные, тяговые, слепые, вытяжные заклепки

Это самый простой и удобный в использовании вид заклепки (её не нужно придерживать с другой стороны). Такие заклепки бывают следующих типов:

Потайная заклепка

Заклепка с буртиком обычная

Заклепка с крупным буртиком

Герметичная заклепка с газоводонепроницаемым корпусом (глухая заклепка)

Резьбовые заклепки

Так называемая гайка-заклепка. Выглядит как цилиндр с потайным или широким фланцем, она предназначена для надежного соединения тонких деталей.

При изготовлении заклепок используются различные металлы и их сплавы (алюминий, медь, сталь, латунь и т.д.), а стержни заклепок делают только из твердой стали.

Очень важным фактором при выборе заклепки является ее длинна. Если длинна заклепки больше толщины соединяемых материалов, то заклепка закроется за пределами посадочного отверстия (то есть соединение не будет плотным). Когда длинна заклепки меньше толщины материалов закрывающая головка заклепки не может сформироваться.

Необходимо четко представлять все особенности предстоящей работы и характеристики используемых материалов, чтобы качественно и без чрезмерных усилий выполнить предполагаемую работу.

kirpich174.ru

как пользоваться и выбрать устройство

Содержание статьи:

Соединение металлических пластин деталей можно выполнить несколькими способами. В домашних условиях чаще всего требуется создание механической состыковки. Для этого применяют специальный инструмент – ручной заклёпочник. Как им пользоваться и какие комплектующие устройства для этого потребуются – можно узнать ниже.

Виды ручных заклёпочников

Ручной заклёпочник в сборе

Этот инструмент предназначен для соединения двух и более плоских металлических элементов конструкции. Заклепка помещается в заранее просверленное отверстие и с помощью рабочей головки одна часть ее расплющивается, создавая неразъемную состыковку.

Прежде всего необходимо определиться с моделью инструмента. Он рассчитан для работы с различными толщинами металлов. Основным параметром является толщина материала и удобство выполнения работы. Для выбора оптимальной модели следует обращать внимание на устройство инструмента:

  • модель. Для небольшого объема работ применяется одноручный инструмент. Если же требуется соединить толстые листы – приобретают двуручный;
  • механизм для создания механического усилия. Работа с пружинными проще, но они рассчитаны на небольшой диаметр заклепок. Если же необходимо крепление деталей с большой толщиной – рекомендуется выбирать рычажные;
  • функционал рабочей головки. Профессиональные заклёпочники имеют поворотную рабочую часть, сменные насадки для работы с различными толщинами заклепок;
  • материал заклепок. Алюминиевые комплектующие применяются чаще всего. Их недостатком является мягкость и пластичность. В некоторых случаях потребуется установка стальных элементов.

Для небольшого объема работ приобретают заклепочник ручной эконом-класса. Однако в процессе эксплуатации остаток расходных материалов может застревать в рабочей головке, что приведет к ее поломке. Поэтому лучше всего сразу купить профессиональный инструмент, устройство которого сложнее и надежнее.

Некоторые модели заклёпочников комплектуются сборочным контейнером для обрезков. Это гарантирует, что они не попадут в конструкцию во время выполнения работ.

Правила эксплуатации заклёпочника

Схемы расположения заклепок

Лучше всего перед применением инструмента ознакомиться с инструкцией по эксплуатации от производителя и изучить устройство. В ней указываются не только рекомендованные диаметры заклепок, но и правила эксплуатации, которые дадут возможность пользоваться инструментом самостоятельно.

Длина заклепки должны быть на 2-3 мм больше, чем общая толщина детали. На практике используют комплектующие с большими размерами, чтобы обеспечить надежное соединение. Диаметр практически не влияет на качество. Для бытовых нужд чаще всего применяют модели от 3-х до 10-ти мм.

Порядок выполнения работ.

  1. Подготовительный этап. Поверхности заготовок тщательно выравнивают, чтобы при состыковке они плотно прилегали друг к другу.
  2. Сверление отверстий. Перед монтажом заклепки делают сквозное отверстие в заготовках. Его диаметр должен быть немного больше сечения соединительного стержня. Важно правильно рассчитать его месторасположение, чтобы не появилось смещение.
  3. Монтаж в головку заклёпочника заклепки. Она должна зайти тонкой частью.
  4. Установка заклепки в подготовленное отверстие. Ее тонкая часть должна выступать минимум на 2 мм.
  5. Сжатие рукоятей инструмента. Именно на этом этапе формируется механическое соединение.

После этого на наружной части должна быть выпуклая шляпка. С внутренней стороны образуется небольшой шарик.

В случае застревания остатков заклёпки в головке рекомендуется несколько раз сжать рукояти. Если это не приведет к ее выпадению – удалить остатки заклепки придется вручную. Важно не повредить прижимные щеки. В противном случае при дальнейшей работе не будет обеспечена надежная фиксация расходного материала.

Большое значение имеет качество заклепок. Рекомендуется приобретать расходный материал от проверенного и надежного производителя.

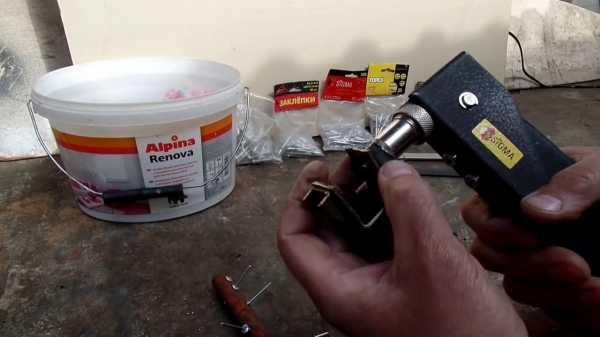

В видеоматериале показан пример работы ручного заклёпочника:

Так же посмотрите на инструкции как пользоваться устройством на фото ниже. На них описан весь процесс работы и возможные дефекты при работе.

Как правильно клепать
Дефекты при работе

stanokgid.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
