Расход вязальной проволоки на 1 тонну арматуры

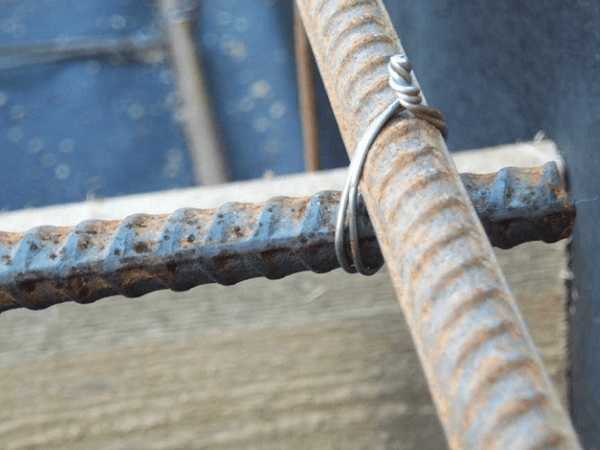

Каркас из арматурных стержней, соединенных между собой сваркой или проволокой, служит силовой основой для железобетонных элементов. Каждый из этих способов стыкования имеет преимущества и недостатки. Сварка ослабляет арматуру, к тому же отрицательно влияет на способность противостоять силам пучения грунта. С помощью качественной вязальной проволоки создают устойчивые конструкции для фундаментов различного типа и других строительных элементов.

Приблизительное определение расхода вязальной проволоки при армировании

Требуемое количество проволоки зависит от размеров каркаса, диаметра и шага расположения продольных и поперечных арматурных стержней.

Вязальная проволока для вязки арматуры: расход, вес, прочие параметры

Официальных норм расхода вязальной проволоки не существует. В каждом случае эта величина определяется приблизительно или более точно – расчетным путем. Без привязки к конкретному виду армирующей конструкции определить расход вязальной проволоки на 1 м3 бетона или 1 м2 площади невозможно.

Внимание! Общая рекомендация: проволоку закупают примерно в 1,5 раза больше количества, определенного теоретическим путем. Это связано с высокой вероятностью разрыва проволоки при завязывании узлов. Для изделий диаметром 1,2 мм запас следует сделать еще больше.

Способы приближенного вычисления требуемого количества продукции, определенные опытным путем:

• на 1 тонну арматуры расход вязальной проволоки составляет от 10 до 20 кг;
• на вязку одного узла затрачивается от 10 до 50 см изделия, конкретное количество зависит от диаметра арматуры и используемого для вязки инструмента.

Уточненное определение расхода проволоки на армирование

Для более точного определения требуемого количества этой продукции в каждом случае подсчитывают расход проволоки на один узел. Для этого учитывают диаметр арматурного стержня и количество мест обвязки. Например, в точке, где пересекаются два горизонтальных стержня с одним вертикальным, изготавливают два узла. Чем тоньше проволока, тем больше ее расход из-за необходимости делать несколько витков вокруг арматурных стержней.

Совет!Для соединения двух стержней с диаметром сечения 10 мм требуется отрезок проволоки примерно 25 см, трех – 50 см.

После определения расхода проволоки на один узел результат умножают на количество узлов. Для покупки требуемого количества проволоки желательно знать массу одного метра и метраж в 1 кг.

Диаметр проволоки, мм	Масса 1 м проволоки, кг	Длина проволоки в 1 кг, м
0,6	0,002	450,45
0,8	0,004	253,17
1,0	0,006	162,0
1,2	0,009	112,6
1,4	0,012	82,6
1,6	0,015	65,4
1,8	0,022	50,0
2,0	0,028	40,5

Посчитать в зависимости от количества связываемой арматуры в тоннах:

Более точный расчёт проволоки, нужно точно знать количество пересечений арматуры:

Обратите внимание — расчёт расхода вязальной проволоки примерный.

Калькулятор расхода вязальной проволоки

На странице есть 2 калькулятора — один менее точный, но легко и быстро получите результат, другой (ниже) более точный, но для расчёта требуются дополнительные сведения.

Используйте эти калькуляторы вязальной проволоки для примерного расчёта необходимого её количества, в зависимости от связываемого количества арматуры.

При постройке фундамента, стен, перекрытий и прочих бетонных работ в сегодня применяется арматура, и для соединения арматурных стержней в местах их пересечения требуется фиксация, самым часто используемым методом соединения арматуры является вязка арматуры вязальной проволокой.

Вес проволоки зависит от её толщины. Для вязки арматуры в частном домостроении применяют проволоку 1,2-2мм, более толстую применять редко имеет смысл, т.к. держит узел она хорошо, а более толстая стоит дороже, и скручивать её гораздо сложнее.

Данный калькулятор позволяет быстро примерно оценить сколько необходимо купить проволоки в килограммах, ведь именно в кг. указана проволока у продавцов и отмерять метрами вероятнее всего ни кто не будет.

Правила расчёта расхода вязальной проволоки на 1 т арматуры

Расчёт производится на основе нормы расхода в процентах от расхода арматуры проволоки диаметром 1,2мм как самую часто используемую.

Чтобы посчитать, сколько нужно вязальной проволоки более точно, нужно учесть все пересечения прутков, это не слишком сложно, особенно если армировка конструкции выполняется сетками с определённой ячейкой. В каждой точке, где пересекаются два горизонтальных прутка и один вертикальный есть два соединения вязальной проволоки в каждом ряду, т.е. пересечения в одном ряду не забудьте умножить на 2. Вязать сетку допускается в шахматном порядке т.е. через один стык, но два крайних ряда каждой стороны должны вязаться каждое пересечение.

Посчитав и указав количество пересечений в окошко калькулятора ниже — получите примерное количество проволоки в кг., необходимое для выполнения армирования. Расчёт производится с учётом толщины вязальной проволоки, которую нужно выбрать из списка. Значение тем точнее, чем точнее вы сосчитаете количество пересечений, будьте внимательны.

.. | Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

При производстве стальной низкоуглеродистой проволоки общего назначения по ГОСТ 3282 после нагрева, а затем охлаждения получается проволока с окалиной — тёмная проволока, и без окалины — отожжённая, светлая. Наша компания реализует отожжённую проволоку — термообработанную, закалённую, её также называют вязальной проволокой. Она более гибкая и прочная, при изгибании реже ломается, чем необработанная. Узел из отожжённой проволоки плотно фиксирует арматуру в заданных положениях.

Вязальная проволока стальная используется не только для увязки арматуры, но и в производстве сетки, гвоздей, в декоративных целях, при плетении тросов, для удерживания элементов конструкций при сварных работах.

По сравнению с арматурными каркасами, соединёнными сваркой, связанные вязальной проволокой фундаменты наиболее прочны. Соединённый вязальной проволокой арматурный металлический каркас обладает гибкостью и эластичностью, и в случае вспучивания грунта, промерзания почвы не происходит деформация фундамента.

Вязальная проволока оцинкованная предотвращает коррозию металла фундамента, такой фундамент более долговечен.

Расход вязальной проволоки для арматуры, вес одного метра

Проволока ГОСТ 3282выпускается в бухтах, обычно до 100кг. Чтобы определить, сколько метров проволоки в бухте, нужно сначала рассчитать удельный вес (массу одного метра проволоки), либо воспользоваться табличными данными теоретического веса по ГОСТу (найдёте на нашем сайте). Для расчёта веса 1 метра самим, нужно взвесить небольшой отрезок проволоки и разделить его на длину этого куска в метрах.

Вес погонного метра проволоки считаем так:

М= qSh,

где М — вес1 метра проволоки,

q — плотность, или удельная масса металла (у стали равна 7850 кг/м^3)

S – площадь сечения проволоки в кв. м,

h – длина проволоки в метрах.

S= 3,14d*d/4, где d – номинальный диаметр в метрах.

Например, нужно рассчитать необходимый метраж (L) проволоки мм 1,2 (0,0012м), вес бухты которой 70 кг.

S= 3,14* 0,0012*0.0012/4 = 0,00000113 м^2,

М = 7850* 0,00000113*1= 0,0089 кг,

L= 70 / 0,0089 = 7865 м.

Несмотря на то, что фактический вес метра проволоки вязальной оцинкованной меньше, чем вычисляемый (из-за разной плотности цинка и стали) для расчёта оцинкованной проволоки пользуются теми же формулами, что и для неоцинкованной.

Расчёт вязальной проволоки в работе

Сначала рассчитывают количество необходимой арматуры и количество узлов, которое получится при увязывании. Затем производят расчёт вязальной проволоки. Относительно обвязки арматуры не существует норм и требований по ГОСТу, рекомендации по расчёту количества необходимой проволоки 3282 ГОСТ основаны на личном опыте специалистов. Одни утверждают, что средний расход вязальной проволоки — 10 — 15 кг на тонну арматуры, а другие — что 15 — 20 кг, в зависимости от размеров ячеек арматурного каркаса.

Расход вязальной проволоки

Так же у профессиональных строителей существуют разные подсчёты количества проволоки — 10 — 15 см и 30 — 50 см на каждый узел. Это довольно относительные показатели, в первую очередь при расчёте необходимой проволоки нужно учитывать диаметр арматуры и самой проволоки.

Общие правила при работе и закупке вязальной проволоки:

1. закупать нужно проволоки с запасом — в два раза больше, чем рассчитывалось, т.к. при увязке она рвётся, лопается;

2. нужно учитывать, что в точках, где пересекаются по два горизонтальных прутка арматуры с одним вертикальным — будет по два узла;

3. узлы вяжут в шахматном порядке — через стык,

4. учитывается нахлёст соединений, он может быть от 20 см до 80см,

5. для увязывания проволокой 1,2 — 1,5 мм на каждый узел проволоки потребуется больше, чем для более толстой проволоки, но с толстой проволокой работать гораздо тяжелее,

6. для увязки арматуры диаметр 8 — 12 мм удобнее всего использовать проволоку вязальную 1,2 мм. Для больших диаметров арматуры обычно используют более толстую проволоку. От диаметра проволоки зависит качество соединений арматурного каркаса.

Так же вычисляют длину охвата поверхности прутков (F):

F=2*3,14*D/2, где D – диаметр арматуры в мм.

Например, для витка проволоки вокруг прутка арматуры 12мм, необходима вязальная проволока, длиной:

2*3,14*12/2= 38мм= примерно 4см.

Есть ещё один достаточно лёгкий способ подсчитать количество проволоки для вязки арматуры: пользуются таким понятием, как размер одного вязального проволочного элемента, равный 0,3 — 0, 5м. Таким образом, чтобы узнать, сколько понадобится проволоки, количество узлов вязки умножают на 0,5м.

Расчет вязальной проволоки: расход и вес партии



Вязальная проволока используется для создания каркаса из арматуры. Это разновидность металлопроката, предназначенная для обвязки элементов.

Особенности расчета вязальной проволоки

Сколько нужно метров вязальной проволоки, рассчитывают в каждом отдельном случае, поскольку норм расхода не существует. Количество требуемой арматуры зависит от диаметра, шага стержней и размеров каркаса. Определить точный расход вязальной проволоки на 1 кубический метр бетона или тонну арматуры невозможно, поэтому делают приблизительный расчет и берут запас. Рекомендуется покупать материала больше в 1,5 раза того количества, которое было рассчитано. Причиной такого запаса является большая вероятность разрыва вязальной проволоки при вязке узлов арматуры. При диаметре 1,2 мм запас материала еще больше.

Применяется два способа вычисления:

• На вязку одного узла требуется 10-50 см проволоки. Точное количество зависит от диаметра арматуры и применяемого для вязки оборудования.
• На 1 тонну расход составляет 10-20 кг.

В продаже представлены бухты вязальной проволоки весом 60-100 кг. При вычислении пользуются средними данными, но нужно учитывать погрешность. Когда требуется выполнить монтаж каркаса под заливку стяжки пола, прибегают к расчету на основании количества узлов на метр. Если нужно усилить арматурой значительные площади (при обустройстве фундамента), отталкиваются от расхода на 1 тонну бетонного состава.

При расчете необходимого количества материала учитывают следующие параметры:

• диаметр обвязываемых прутков;
• диаметр вязальной проволоки;
• количество узлов обвязки.

При наличии пересечения двух горизонтальных прутков с вертикальными количество используемой проволоки увеличивается в два раза. Посередине конструкции можно выполнять узлы в шахматном порядке, через стык. При этом по краям обвязка должна быть полноценной.

Расчет по количеству узлов

Для более точного определения расхода учитывают, сколько требуется проволоки для вязки одного узла. Чем тоньше проволока, тем больше расход, поскольку выполняют несколько витков вокруг стержней. Чтобы соединить два стержня с сечением 10 мм, нужна проволока длиной 25 см, если связывают три стержня – 50 см.

Расход вязальной проволоки на 1 т арматуры

Определив, сколько нужно на один узел, умножают это количество на число узлов. При покупке нужно знать вес в кг 1 метра вязальной проволоки, чтобы рассчитать нагрузку.

Расчет на 1 тонну бетонной смеси

Для расчета расхода на 1 тонну бетонной смеси следует ориентироваться на схему армирования, а также сосчитать количество мест стыковки прутьев. Точность расчета осложнена наличием ячеек разного размера, поэтому шаг непостоянен и узлов на площади получается разное количество. Наличие запаса в 30-40% позволяет выполнить полноценное армирование.

Смотрите также:

avisavto.ru

Каков расход вязальной проволоки на 1 тонну арматуры

За прочность на изгиб в железобетонных конструкциях отвечает металлический каркас. Его изготавливают из арматурных стержней, соединенных между собой. Фиксировать металлические прутья можно при помощи точечной сварки и вязальной проволоки.

Первый вариант не рекомендуется использовать при создании железобетонных конструкций. Сварка ослабляет арматуру и в результате получается конструкция неспособная выдерживать расчетную нагрузку. К тому же жесткое соединение отрицательно сказывается на способности фундамента сопротивляться силам пучения. Да и научиться связывать арматуру намного проще, чем работать со сварочным аппаратом.

Выбор проволоки

От качества выбранной вязальной проволоки зависит надежность и долговечность каркаса. Если использовать обычную металлическую проволоку, то под действием агрессивных веществ она очень быстро покроется ржавчиной, которая выступит на поверхности конструкции.

Для железобетона используют оцинкованную или обожженную проволоку. Оцинкованная менее подвержена образованию коррозии. А закаленная (обожженная) проволока после термической обработки становится более гибкой, прочной на разрыв и стойкой к воздействию химических веществ. Благодаря этим свойствам она в процессе вязки практически не рвется и плотно прилегает к арматуре, обеспечивая надежную фиксацию. Ну а для того чтобы быть уверенным в качестве выбранного материала, необходимо приобрести изделие, изготовленное в соответствии с ГОСТ 3282-74.

При выборе проволоки, нужно правильно подобрать ее диаметр. Его подбирают в соответствии с диаметром арматуры. Для стержней толщиной 8-10 мм лучше приобрести проволоку диаметром 1,2-1,5 мм. Не рекомендуется брать проволоку диаметром больше 1,6 мм. Использование проволоки большой толщины приведет к увеличению времени на вязку и к перерасходу материала.

Расход проволоки

Прежде чем приступить к сборке каркаса, нужно приобрести арматуру и сопутствующие товары. Но перед этим необходимо выполнить расчет и определить нужное количество материалов. Расход проволоки зависит от:

• площади каркаса;
• шага, с которым располагают продольные и поперечные стержни;
• диаметра арматуры;
• величины нахлеста прутов.

В некоторых источниках можно найти информацию, что на одну тонну арматуры уходит 15-20 кг проволоки. В старых инженерных справочниках рекомендуют принимать 1,5% процента от веса продольной арматуры. На самом деле этим методом можно пользоваться только для получения приближенной цифры. Для основательного расчета понадобится проект здания или хотя бы чертеж каркаса. В СНИПах и справочниках расход данного материала не регламентируется.

Берем за основу нормативы

Проще обстоят дела с учетом расходных материалов, если выполняется сварной каркас. В этом случае можно воспользоваться ГЭСН сборник 6 «Бетонные и железобетонные конструкции монолитные». В сборнике даны нормы на расход материалов при устройстве железобетонных конструкций. Также в начале каждого раздела по устройству конструкции дан перечень работ. А ниже в табличной форме перечислены материалы и их расход на 100 м3 бетона.

Считаем по чертежам

При разработке проекта инженеры конструируют железобетонные конструкции. Они принимают размеры сеток, каркасов, шаг арматуры и диаметр на основании расчета. Строители обязаны заливать железобетон, строго следуя проекту. Только в этом случае можно быть уверенным в надежности и долговечности дома.

В качественном проекте можно найти готовую информацию о том, сколько основных и сопутствующих материалов понадобится для создания каждой конструкции. Эти сведения содержатся в спецификации или примечании к ней. Если же в наличии есть только чертежи сеток и каркасов, то придется считать.

Чаще всего при строительстве частных домов приходиться самостоятельно заливать железобетонный фундамент и плиту перекрытия. На их примере рассмотрим расход проволоки.

Расчеты для фундамента

Для армирования столбчатого фундамента по углам столба устанавливают ребристую арматуру диаметром 10 мм. При большом сечении фундамента может понадобиться установка промежуточной арматуры.

В единый каркас прутья соединяют при помощи гладкой арматуры. На столб высотой 2 м обычно достаточно заложить четыре горизонтальных стержня. В результате можно посчитать, что к каждой вертикально расположенной арматуре крепиться восемь стержней в четырех местах. Умножив четыре на четыре, получим шестнадцать узлов.

Примерный расход проволоки на каждый узел 15-30 см. Умножив, расход проволоки на число узлов, станет понятно требуемое количество вязальной проволоки на создание каркаса для одного фундаментного столба. Умножив эту цифру на количество столбов, станет известен метраж проволоки необходимой для устройства столбчатого железобетонного фундамента.

Зная вес одного метра проволоки, можно рассчитать требуемую массу. Для этого достаточно умножить длину на вес. Вес одного метра стандартной проволоки диаметром 1,2 мм составляет 0,02 кг.

Аналогичным образом можно узнать требуемое количество арматуры и заодно проверить действительно ли на одну тонну арматуры нужно 15 кг проволоки.

Расчет для плиты перекрытия

При конструировании плиты перекрытия обычно в верхнем и нижнем поясе закладывают сетку. По длине плиты располагают рабочие стержни из арматуры. В сетку их объединят при помощи конструктивных стержней. Количество поперечных стержней должно быть не меньше трех на один метр. В соответствии с этим их обычно укладывают с шагом 300 мм. Вверху плиты обычно ставят сетку из арматурной проволоки. Чтобы узнать количество узлов, достаточно найти на чертежах запроектированные сетки и посчитать все места пересечения продольных и поперечных стержней.

Обе сетки объединяют в пространственный каркас при помощи вертикальных каркасов. Обычно на длину два метра устанавливают 3-4 каркаса. Они могут располагаться по всей длине конструкции или только по торцам на участке, равняющемся 1,4 от длины плиты. Сколько узлов в каркасе также можно узнать по чертежам. Для того чтобы вычислить общее количество мест соединения, нужно просуммировать узлы:

• сеток;
• каркасов;
• места, в которых связывают сетки и каркасы.

Полученное количество проволоки всегда нужно округлять в большую сторону, так как она имеет свойство лопаться. Особенно часто это происходит при работе с проволокой диаметром меньше 1,2 мм.

Технология вязки арматуры

Для выполнения данной работы понадобится:

• болгарка;
• кусачки;
• мерная лента;
• крючок или пистолет для вязки арматуры.

Вначале строго по проекту, отмеряя нужный шаг, укладывают арматуру непосредственно в опалубку. Заготавливают проволоку нужного размера. Для этого с бухты отделяют около 30 колец, связывают, чтобы они не рассыпались и болгаркой нарезают отрезки длиной 20-40 см.

Процесс связывания происходит следующим образом:

• проволоку складывают вдвое;
• заводят ее под перекрестие арматуры;
• концы просовывают в петлю на крючке;
• закручивают по часовой стрелке.

Скрученные концы лучше загнуть вниз. Их положение, конечно, ни на что не влияет, но некоторые представители технического надзора обращают на это внимание.

Лопнувшую проволоку или обломавшиеся концы лучше убрать с опалубки. Оставшийся металлический мусор впоследствии приведет к образованию ржавых пятен на поверхности конструкции.

Проволоку большого диаметра проще закручивать кусачками. Некоторые строители используют более надежные самодельные крючки. А большие строительные организации предпочитают работать с автоматическими пистолетами, уменьшающими время выполнения работы.

Независимо от выбранного инструмента, узлы соединения должны быть надежными. Смещение арматуры в процессе заливки бетона недопустимо.

Если выполняется каркас для конструкций с небольшой нагрузкой, то фиксацию арматуры можно выполнить при помощи пластиковых хомутов. В этом случае не нужен никакой инструмент, хомуты просто затягиваются руками.

Инстаграм

superarch.ru

Расход вязальной проволоки на тонну арматуры при создании фундамента

Использование арматуры является обязательным при строительстве фундаментов. Она необходима, для того чтобы сделать основание дома прочным, надежным и долговечным. При этом соединение арматурных прутков при создании каркаса можно осуществлять 2 способами. Первый вариант предусматривает использование сварки. Такой процесс не отличается сложностью и не требует больших временных затрат.



Выбирая вязяльную проволоку для соединения арматуры следует качественную, в противном случае она может быстро разрушиться, что негативно скажется на крепости фундамента.

Однако соединение прутьев сваркой является не слишком хорошей идеей, так как арматурный каркас получится не гибким. В итоге при промерзании грунта и пучении произойдет его деформация. Вследствие этого снизятся эксплуатационные качества фундамента. Поэтому использовать сварку настоятельно не рекомендуется. Лучше обратить свое внимание на следующий способ, он является наиболее приемлемым.

Второй вариант предполагает соединение арматуры при помощи вязальной проволоки. Она имеет небольшой диаметр, но при этом отличается высокой прочностью, поэтому каркас благодаря ей получается надежным и гибким. В результате при вспучивании грунта не будет происходить его деформация, как следствие фундамент с течением времени не разрушается. Соответственно, выбирая такой вариант, можно не беспокоиться о том, что готовая постройка будет иметь сравнительно небольшой срок службы.

Каков расход вязального материала на тонну?

Перед тем как приступить к монтажным работам по созданию армирующего каркаса для фундамента, необходимо закупиться не только металлическими стержнями в необходимом количестве, но и вязальной проволокой. А значит, возникает необходимость в ее расчете.

Обычно вычисляют расход такого материала на тонну. В среднем уходит на нее 15-20 кг вязальной проволоки.

Схема вязки арматуры проволокой.

Точный расход будет зависеть от того, сколько будет всего мест стыковок металлических стержней. Ведь из них создают сетку с ячейками самых различных размеров. Кроме того, не стоит забывать, что соединение происходит внахлест, который может быть длинной от 20 до 80 см. Все зависит от того, какое сечение присутствует у арматуры. Также на расход влияет диаметр проволоки. Если он составляет от 1,2 до 1,5 мм, то материала идет больше. Если же его сечение от 1,5 и более миллиметров, то тогда расход будет меньше, соответственно приобретать его в большом количестве не потребуется.

Вернуться к оглавлению

Как выбрать вязальный материал?

Приобретать вязальную проволоку, чтобы в последующем соединить ею арматурные прутья, необходимо с особой внимательностью. Если купить некачественный материал, то в скором времени произойдет его разрушение, а это негативным образом скажется на прочности и долговечности фундамента. Отлично, если он будет выполнен из оцинкованной стали.

Схема вязки углов арматуры проволокой.

Он позволит выполнить соединение арматуры оперативно и качественно. Она предотвратит возникновение внутри фундамента коррозии. Конечно, такой материал стоит на порядок дороже, чем из черного металла, но все затраты в последующем с лихвой окупятся.

Кроме того, выбирая проволоку для арматуры, необходимо обращать внимание на ее диаметр. От него во многом зависит качество соединений. Так, если сечение металлических прутьев составляет от 8 до 10 мм, то тогда потребуется приобрести вязальный материал диаметром 1-1,5 мм.

С помощью него можно будет создать надежный и прочный каркас. Если используются прутья с сечением от 10 мм и более, то понадобится купить проволоку диаметром от 1,5 до 2 мм.

Из представленной информации ясно, что расход вязального материала на тонну находится в пределах 15-20 кг, все будет зависеть от того, какие планируется делать ячейки у арматурного металлического каркаса, а также какой будет нахлест у соединений. При этом лучше покупать его с запасом, чтобы быть уверенным в том, что его хватит.

Важно, чтобы он обладал высоким качеством и был выполнен из оцинкованной стали. Тогда фундамент дома получится долговечным и надежным. Удачи в проведении строительных работ!

moifundament.ru

Норма расхода вязальной проволоки на 1 тонну арматуры. Расход вязальной проволоки на 1 т арматуры




Расход вязальной проволоки – Строительные калькуляторы онлайн

Посчитать в зависимости от количества связываемой арматуры в тоннах:

Более точный расчёт проволоки, нужно точно знать количество пересечений арматуры:

Обратите внимание – расчёт расхода вязальной проволоки примерный.

Калькулятор расхода вязальной проволоки

На странице есть 2 калькулятора – один менее точный, но легко и быстро получите результат, другой (ниже) более точный, но для расчёта требуются дополнительные сведения.

Используйте эти калькуляторы вязальной проволоки для примерного расчёта необходимого её количества, в зависимости от связываемого количества арматуры.

При постройке фундамента, стен, перекрытий и прочих бетонных работ в сегодня применяется арматура, и для соединения арматурных стержней в местах их пересечения требуется фиксация, самым часто используемым методом соединения арматуры является вязка арматуры вязальной проволокой.

Вес проволоки зависит от её толщины. Для вязки арматуры в частном домостроении применяют проволоку 1,2-2мм, более толстую применять редко имеет смысл, т.к. держит узел она хорошо, а более толстая стоит дороже, и скручивать её гораздо сложнее.

Данный калькулятор позволяет быстро примерно оценить сколько необходимо купить проволоки в килограммах, ведь именно в кг. указана проволока у продавцов и отмерять метрами вероятнее всего ни кто не будет. Расчёт производится на основе нормы расхода в процентах от расхода арматуры проволоки диаметром 1,2мм как самую часто используемую.

Чтобы посчитать, сколько нужно вязальной проволоки более точно, нужно учесть все пересечения прутков, это не слишком сложно, особенно если армировка конструкции выполняется сетками с определённой ячейкой. В каждой точке, где пересекаются два горизонтальных прутка и один вертикальный есть два соединения вязальной проволоки в каждом ряду, т.е. пересечения в одном ряду не забудьте умножить на 2. Вязать сетку допускается в шахматном порядке т.е. через один стык, но два крайних ряда каждой стороны должны вязаться каждое пересечение.

Посчитав и указав количество пересечений в окошко калькулятора ниже – получите примерное количество проволоки в кг., необходимое для выполнения армирования. Расчёт производится с учётом толщины вязальной проволоки, которую нужно выбрать из списка. Значение тем точнее, чем точнее вы сосчитаете количество пересечений, будьте внимательны.

strcalc.ru

Расход вязальной проволоки на 1 т арматуры: норма расхода на 1 м3 бетона

Арматурный каркас – обязательный элемент бетонного фундамента, сооружаемого по монолитной технологии. Для его изготовления используются стальные или полимерные композитные арматурные стержни. Наиболее популярным вариантом соединения стальной арматуры в единую конструкцию является сварка. Однако при строительстве на пучинистых грунтах создавать усиливающий каркас с помощью сварочного аппарата не рекомендуется. При сезонных подвижках грунта фундамент с жестко соединенной арматурой подвергается деформациям, которые снижают эксплуатационные характеристики. Более надежным вариантом в таких случаях является связывание арматуры с использованием вязальной проволоки.

Общие характеристики вязальной проволоки

Металлоизделия производятся в соответствии с ГОСТом 3282-74 из пластичной низкоуглеродистой стали. Для придания требуемых эксплуатационных характеристик проволоку подвергают термической обработке – отжигу. Отжиг бывает двух видов:

• Светлый. Производится в защитной атмосфере инертных газов. Продукция после такой термообработки имеет чистую, светлую поверхность.



• Черный. Осуществляется в воздушной среде, из-за чего поверхность приобретает темный цвет. Работать с такой продукцией рекомендуется в перчатках.

Механические характеристики метизов после светлого и т

abh-ng.ru

Сколько вязальной проволоки на тонну арматуры

Каркас из арматурных стержней, соединенных между собой сваркой или проволокой, служит силовой основой для железобетонных элементов. Каждый из этих способов стыкования имеет преимущества и недостатки. Сварка ослабляет арматуру, к тому же отрицательно влияет на способность противостоять силам пучения грунта. С помощью качественной вязальной проволоки создают устойчивые конструкции для фундаментов различного типа и других строительных элементов.

Приблизительное определение расхода вязальной проволоки при армировании

Требуемое количество проволоки зависит от размеров каркаса, диаметра и шага расположения продольных и поперечных арматурных стержней. Официальных норм расхода вязальной проволоки не существует. В каждом случае эта величина определяется приблизительно или более точно – расчетным путем. Без привязки к конкретному виду армирующей конструкции определить расход вязальной проволоки на 1 м3 бетона или 1 м2 площади невозможно.

Внимание! Общая рекомендация: проволоку закупают примерно в 1,5 раза больше количества, определенного теоретическим путем. Это связано с высокой вероятностью разрыва проволоки при завязывании узлов. Для изделий диаметром 1,2 мм запас следует сделать еще больше.

Способы приближенного вычисления требуемого количества продукции, определенные опытным путем:

• на 1 тонну арматуры расход вязальной проволоки составляет от 10 до 20 кг;
• на вязку одного узла затрачивается от 10 до 50 см изделия, конкретное количество зависит от диаметра арматуры и используемого для вязки инструмента.

Уточненное определение расхода проволоки на армирование



Для более точного определения требуемого количества этой продукции в каждом случае подсчитывают расход проволоки на один узел. Для этого учитывают диаметр арматурного стержня и количество мест обвязки. Например, в точке, где пересекаются два горизонтальных стержня с одним вертикальным, изготавливают два узла. Чем тоньше проволока, тем больше ее расход из-за необходимости делать несколько витков вокруг арматурных стержней.

Совет! Для соединения двух стержней с диаметром сечения 10 мм требуется отрезок проволоки примерно 25 см, трех – 50 см.

После определения расхода проволоки на один узел результат умножают на количество узлов. Для покупки требуемого количества проволоки желательно знать массу одного метра и метраж в 1 кг.

Расход вязальной проволоки на 1 тонну арматуры, 1 м3 бетона

Поделись ссылкой – это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Каркас из арматурных стержней, соединенных между собой сваркой или проволокой, служит силовой основой для железобетонных элементов. Каждый из этих способов стыкования имеет преимущества и недостатки. Сварка ослабляет арматуру, к тому же отрицательно влияет на способность противостоять силам пучения грунта. С помощью качественной вязальной проволоки создают у

vsjaarmatura.ru

Расчет вязальной проволоки: особенности, способы вычисления



Вязальная проволока используется для создания каркаса из арматуры. Это разновидность металлопроката, предназначенная для обвязки элементов.

Особенности расчета вязальной проволоки

Сколько нужно метров вязальной проволоки, рассчитывают в каждом отдельном случае, поскольку норм расхода не существует. Количество требуемой арматуры зависит от диаметра, шага стержней и размеров каркаса. Определить точный расход вязальной проволоки на 1 кубический метр бетона или тонну арматуры невозможно, поэтому делают приблизительный расчет и берут запас. Рекомендуется покупать материала больше в 1,5 раза того количества, которое было рассчитано. Причиной такого запаса является большая вероятность разрыва вязальной проволоки при вязке узлов арматуры. При диаметре 1,2 мм запас материала еще больше.

Применяется два способа вычисления:

• На вязку одного узла требуется 10-50 см проволоки. Точное количество зависит от диаметра арматуры и применяемого для вязки оборудования.
• На 1 тонну расход составляет 10-20 кг.

В продаже представлены бухты вязальной проволоки весом 60-100 кг. При вычислении пользуются средними данными, но нужно учитывать погрешность. Когда требуется выполнить монтаж каркаса под заливку стяжки пола, прибегают к расчету на основании количества узлов на метр. Если нужно усилить арматурой значительные площади (при обустройстве фундамента), отталкиваются от расхода на 1 тонну бетонного состава.

При расчете необходимого количества материала учитывают следующие параметры:

• диаметр обвязываемых прутков;
• диаметр вязальной проволоки;
• количество узлов обвязки.

При наличии пересечения двух горизонтальных прутков с вертикальными количество используемой проволоки увеличивается в два раза. Посередине конструкции можно выполнять узлы в шахматном порядке, через стык. При этом по краям обвязка должна быть полноценной.

Расчет по количеству узлов

Для более точного определения расхода учитывают, сколько требуется проволоки для вязки одного узла. Чем тоньше проволока, тем больше расход, поскольку выполняют несколько витков вокруг стержней. Чтобы соединить два стержня с сечением 10 мм, нужна проволока длиной 25 см, если связывают три стержня – 50 см. Определив, сколько нужно на один узел, умножают это количество на число узлов. При покупке нужно знать вес в кг 1 метра вязальной проволоки, чтобы рассчитать нагрузку.

Расчет на 1 тонну бетонной смеси

Для расчета расхода на 1 тонну бетонной смеси следует ориентироваться на схему армирования, а также сосчитать количество мест стыковки прутьев. Точность расчета осложнена наличием ячеек разного размера, поэтому шаг непостоянен и узлов на площади получается разное количество. Наличие запаса в 30-40% позволяет выполнить полноценное армирование.

metallz.ru

Калькулятор количества проволоки для армирования ленточного фундамента

Возведение ленточного фундамента в обязательно порядке подразумевает монтаж армирующей каркасной конструкции. Применение сварки при этом не приветствуется, и сборку обычно проводят с применением технологии увязывания деталей с помощью стальной проволоки.



Калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента

При планировании подобных работ проводится немало расчетов, в том числе – и количества необходимого материала. Возможно, это покажется мелочью, но все же имеет смысл получить представление и о количестве узлов, подлежащих связыванию и, стало быть – о количестве необходимой для этого проволоки. Поможет в этом – калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

Расчет несложен и понятен, но некоторых пояснений все же требует. Они будут приведены ниже.

Содержание статьи

Калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента

Перейти к расчётам

Несколько пояснений по проведению расчета

Как известно, армирующий каркас ленточного фундамента состоит их необходимого расчетного количества продольных прутьев, которые собираются в объемную конструкцию с помощью вертикальных и горизонтальных перемычек. В качестве этих перемычек удобнее использовать не отдельные отрезки арматуры, а готовые хомуты прямоугольной формы. Впрочем, на количество точек увязки это не влияет.

Значит, необходимо подсчитать количество точек пересечения прутьев арматуры – именно в этих местах и проводится связывание проволокой. А для подсчёта необходимо знать:

• Количество прутьев продольного армирования ленты.
• Общую длину ленточного фундамента, с учетом и внешних сторон, и, при наличии – внутренних перемычек под капитальные перегородки.
• Шаг установки хомутов (он может быть произвольным, но не более 0,75 от общей высоты ленты).
• Кроме того, можно принять во внимание, что в области углов или примыканий ленты выполняется усиление – шаг установки хомутов уплотняется вдвое. Это также учтено программой расчета.

Калькулятор рассчитает в первую очередь примерное количество точек, подлежащих соединению проволочными скрутками. Это, кстати, может пригодиться и в том случае, когда для увязки каркаса приобретаются готовые проволочные петли, упакованные в бобины, или пластиковые хомуты-затяжки.

Исходя их примерной длины отрезка проволоки на один узел в 300 мм, проводится перерасчет, который даст минимальную длину проволоки для увязывания каркаса. А так как часто ее реализуют на вес, то параллельно будет получен результат и в весовом эквиваленте, причем для разных типов проволоки марки ВР, диаметром от 1,0 до 2,0 мм.

Если для вязки узлов требуются отрезки большей длины, то несложно результат пропорционально увеличить – ошибки не будет.

Подчеркнем еще один момент – это получено минимальное количество материала. С учётом того, что некоторые узлы при слишком сильной затяжке могут разорваться, и их придется переделывать, а сами отрезки проволоки в суматохе строительной площадки несложно обронить и затерять, целесообразно заложить еще и запас, увеличив расчетное количество в полтора или даже два раза. Вязальная проволока не относится к дорогостоящим материалам, а оставшимся излишкам всегда найдется применение в ходе дальнейшего строительства.

Как рассчитывается армирование ленточного фундамента?

Правильно рассчитать каркасную конструкцию, со всеми элементами ее усиления, поможет публикация нашего портала, специально посвященная армированию ленточного фундамента. А другая публикация поближе познакомит с технологией вязки армирующего каркаса.

stroyday.ru
