где применяется, как обозначается, ГОСТ 8509-93

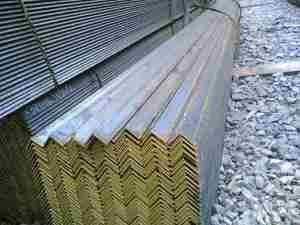

Горячекатаный стальной равнополочный уголок, регламентируемый ГОСТом 8509-93, является востребованным видом проката. Точное соответствие размеров требованиям нормативной документации упрощает взаимодействие производителей и потребителей, позволяет рассчитывать расход материала, составлять чертежи. Изделия, имеющие Г-образную форму сечения и одинаковые размеры полок, прочны, универсальны, выпускаются в широком сортаменте.

Особенности производства

Горячекатаная продукция изготавливается на прокатных станах из нагретых листовых заготовок – горяче- или холоднокатаных. Это позволяет выдерживать схождение граней снаружи практически без радиуса. С внутренней стороны небольшой радиус присутствует. Он является дополнительным ребром жесткости, увеличивая прочность профиля. По точности прокатки изделия разделяют на: А – высокой точности, В – обычной точности. В конструкциях, предназначенных для работы под высокими нагрузками, рекомендуется использовать равнополочный угловой металлопрокат высокой точности.

Стали, используемые в производстве

  • Углеродистые обыкновенного качества (наиболее распространенный в массовом производстве вариант) и качественные конструкционные: Ст3 сп/пс, Ст5, 20, 25, 35, 40, 45 – для рядовой продукции.
  • Низколегированные – 17Г1С, 10ХСНД, 09Г2С, 15ХСНД. Для конструкций и изделий, запланированных для эксплуатации в условиях низких температур, при повышенных нагрузках. Металлопрокат из низколегированных сталей сохраняет рабочие характеристики в интервале температур от -70°C до +450°C.
  • Высоколегированные (коррозионностойкие, жаростойкие, жаропрочные) – для металлоизделий, предназначенных для работы при высоких температурах, в химически агрессивных средах.

В продажу изделия поступают отрезками 4-12 м. Допускаются поставки хлыстов большей длины – по согласованию с заказчиком.

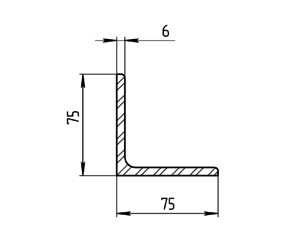

Размеры и масса

Основные размерные характеристики – ширина полок и толщина стенки. Примеры обозначения по ГОСТу 8509-93: 20х20х3, 25х25х3, 50х50х4. Дополнительно может указываться внутренний радиус закругления – r.

Масса 1 метра продукции определяется по таблице ГОСТа 8509-93 или по формуле. В обоих случаях в расчетах используется среднее значение плотности стали – 7850 кг/м

3.

M = 2 * A * t * p, где:

M – масса 1 м, кг;

A – ширина полки, м;

t – толщина полки, м;

p – плотность стали 7850 кг/м3.

Области применения

Этот фасонный прокат используется практически во всех отраслях народного хозяйства:

  • в строительстве – для армирования бетона, в большепролетных и нагружаемых перекрытиях и покрытиях, для сооружения каркасных конструкций;
  • при создании мостов и эстакад;
  • для изготовления малых архитектурных форм: беседок, навесов, небольших инфраструктурных объектов;
  • в производстве тяжелой техники промышленного и сельскохозяйственного назначения.

Угловой профиль из низколегированных сталей используется в конструкциях, испытывающих постоянные динамические нагрузки: в деталях, корпусах и рамах сельскохозяйственных машин, локомотивов, вагонов.

Прокат из коррозионностойкой стали применяется в отраслях с повышенными требованиями по устойчивости к коррозии. Нержавеющие металлоизделия с высококачественной обработкой поверхности – шлифованной, полированной до зеркального блеска – востребованы при производстве бытовой техники, функционально-декоративных предметов интерьера.

Для повышения коррозионных характеристик изделия из углеродистых «черных» и низколегированных сталей подвергают горячему цинкованию. Такую продукцию, способную выдерживать воздействие большинства агрессивных сред, в том числе серосодержащих, используют для:

  • сооружения промышленных агрегатов;
  • увеличения жесткости буровых скважин;
  • придания устойчивости трубопроводам;
  • сооружения декоративно-функциональных объектов: беседок, навесов, веранд, террас, теплиц

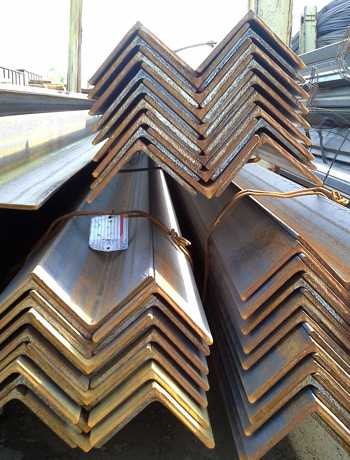

Продажа углового проката

Продукция отгружается партиями, масса которых в общем случае не превышает 70 тонн. Мелкий и средний сортамент пакуют пачками, что облегчает погрузку/разгрузку и транспортировку. Удобный способ укладки продукции – «елочкой», то есть паз в паз. Пакеты оснащают бирками, на которых указывают марку стали, номер партии, размеры, массу пачки.

При реализации крупных партий расчет цены производится за тонну, в розницу – за 1 погонный метр.

fb.ru

Уголок стальной равнополочный — технические характеристики и применение

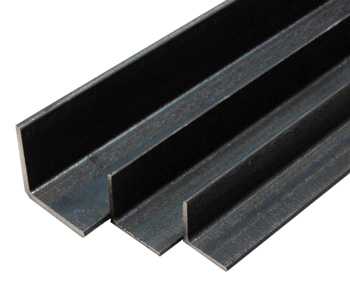

Стальной уголок — вид фасонного металлопроката, представляет собой Г-образный профиль и включает в себя несколько подвидов. На данный момент стальной уголок является одним из востребованных и широко применяемых видов металлопроката. Уголок стальной нашел свое предназначение в разных видах строительных работ, ремонте, монтаже разнообразных конструкций и т.д.

Уголок стальной классифицируется по многим признакам, но основные, это относительно способа изготовления: горячекатаный и гнутый стальной уголок. Также в зависимости от предназначения: равнополочный и неравнополочный.

Производство равнополочного стального уголка

Производство стального уголка горячекатаным методом производится в два этапа. При горячекатаном изготовлении уголка стальную заготовку пропускают через вращающиеся валы, таким образом формируются требуемые габариты изделия, а затем — через прокатный стан под давлением.

Не допускается скручивание уголка вдоль оси, допустимый коэффициент кривизны уголка не более 0,4% длины, а предельные отклонения по длине уголков не более 0,75% длины уголка.

Посмотреть прайс-лист и узнать стоимость стального равнополочного уголка — оптовый прайс-лист или розничный прайс-лист на уголок стальной.

Характеристики горячекатанного равнополочного уголка

Равнополочный горячекатаный уголок производится согласно стандарту ГОСТ 8509-93. Данный вид металлопроката изготовляют из заготовок квадратной формы, в итоге получают уголок с равными по ширине полками.

Различают стальной равнополочный уголок в зависимости от показателя точности, то есть количества отклонений от нормы. Таким образом из этого исходит классификация уголка:

  • Уголок высокой точности, маркируется — «А»;
  • Уголок обычной точности, маркируется — «В».

В основном изготовляются и используются равнополочные уголки обычной, то есть нормальной точности, но если уголок будет иметь применение в серьезной конструкции, с высокой нагрузкой и т.д., использовать рекомендуется уголок высокой точности, который имеет более высокие характеристики прочности.

Имеются также допустимые отклонения от нормы точности для стальных равнополочных уголков класса «В»:

  • При ширине полки уголка до 45 мм, допустимое отклонение должно находиться в пределах 1 мм;
  • Стальной уголок с шириной полок до 90 мм должен иметь допустимое отклонение — 1, 5 миллиметра;
  • При ширине полки уголка до 150 мм, отклонение может составлять до 2 мм;
  • В стальном уголке при ширине до 250 мм, допустимое отклонение не должно превышать 3 мм.

Также могут быть отклонения по толщине полки стального равнополочного уголка, их норма является от 0,3 мм до 0,5 мм.

По длине стальной уголок также имеет свою классификацию:

  • Уголок мерной длины;
  • Немерной длины.

Длина мерных стальных уголков состоит от 4 до 12 метров. Каждая партия уголков мерной длины может иметь в своем составе и угловой профиль немерной длины, но не более чем 5% от общего веса этой партии.

С немерными уголками все обстоит иначе, их размеры могут составлять — не менее 3 м длины и не более 12 м длины. При индивидуальном заказе уголок может производится ограниченной немерной длины. При длине стального уголка от 6 метров и выше, отклонения относительно их не должны превышать 70 мм.

Кривизна уголков также имеет допустимые отклонения от нормы, так при производстве уголков высокой точности, кривизна не должна превышать 0,2%, а для уголков обычной точности — 0,4%.

В производстве стальных горячекатаных равнополочных уголков могут применяться различные марки стали, в основном это низколегированные марки — 17Г1С, 10ХСНД, 09Г2С, 15ХСНД. Применение данных видов стали осуществляется согласно стандарту ГОСТ 19281-89.

Если уголок в дальнейшем будет использован в такой сфере, где важны характеристики прочности и антикоррозии, следует выбрать стальной уголок и стали 10ХСНД и 15ХСНД. Изделия из данного вида стального уголка отличаются легкостью и большим сроком эксплуатации.

Применение стального равнополочного уголка

Существует множество сфер и областей, где используют стальной уголок. В строительстве это незаменимый материал, для создания металлических каркасов и бетонных конструкций. Уголок применяют при возведении мостов, эстакад, а также малых сооружений, таких как павильоны, остановочные пункты, козырьки, навесы и т.д.

Широкое применение уголок нашел в архитектуре, в декорировании зданий и других объектов: беседок, лавочек, оград, заборов, дверей, ворот, лестниц и т.д.

В мебельной промышленности стальной уголок также встречается нередко в качестве мебельных каркасов, стальных отделок и других элементов.

Стальной равнополочный уголок за счет одинаковой ширины полок по всем характеристикам является более прочным материалом, нежели неравнополочный, поэтому и применяется во многих областях строительства и производства.

Продажа стального уголка от производителя

Стальной равнополочный уголок получают от производителей партиями, которые в свою очередь имеют маркировку и на каждой партии указан вес, обычно он не превышает 70 тонн. Каждая партия уголка стального должна иметь свой сертификат качества сто доказывает, что товар произведен согласно всем общепринятым государственным стандартам.

Далее уголок горячекатаный разделяется на изделия мелкого и среднего размера и упаковываются по пачкам, которые тоже маркируются соответственно. Таким образом дальнейшая транспортировка и выгрузка значительно облегчается.

По желанию заказчика уголок может быть упакован «елочкой», то есть паз в паз, на каждой такой упаковке должна стоять марка стали, номер партии, номер плавки, размер, длина, количество профилей и вес.

Сертификация равнополочных уголков

Сортамент равнополочных уголков ГОСТ регулирует в точности. Подтверждение качества стальной угловой металлопрокатной продукции — это сертификат, который выдается производителям на ограниченный срок, 1-3 года. После окончания срока действия сертификата компания вновь подтверждает качество своей продукции в Центре Сертификации. Получение сертификата — процедура ответственная и регулируемая законодательно. Выдается этот документ по заявлению производителя. К нему в обязательном порядке прилагаются копии технических условий выпуска уголка, а также учредительных документов компании.

Стальной равнополочный уголок, который произведет в соответствии со всеми требованиями стандарта, будет иметь высокие характеристики и длительный срок эксплуатации вне зависимости от его области применения.

Купить уголок стальной

Металлобаза «УМП» предлагает широкий выбор уголка стального равнополочного, наши сотрудники помогут подобрать вам нужный уголок стальной в соответствии с вашим строительным проектом.

ump-m.com

Что такое равнополочный уголок 50х50х5, его особенности и характеристики

Уголок равнополочный 50х50х5 является одним из важных элементов металлоконструкций. По форме он представляет собой г-образную стальную балку. Может быть гнутым, катаным или тянутым, в зависимости от способа производства. Применение подобных уголков широко распространено в сфере строительства. Приобрести его можно в специализированных магазинах и на строительных рынках.

Производство и характеристики

Уголок 50х50х5 производится двумя способами. Первый вариант предполагает метод горячего проката, а второй, с помощью изгиба, относится к холоднокатанному варианту. При этом горячая прокатка предполагает прохождение заготовки через специальные валы, которые задают необходимую форму по известным размерам. После этого производят прокатку через стан под давлением.

Равнополочный уголковый элемент из стали имеет определенные характеристики. Наиболее важными являются следующие параметры:

  • Ширина 50 миллиметров;
  • Длина 50 миллиметров;
  • Толщина 5 миллиметров;
  • В 1 тонне находится 265,3 метра;
  • Вес 1 метра уголка достигает 4 килограммов.

Следует также помнить, что рассматриваемые уголки изготавливаются двумя способами с применением специального оборудования и согласно принятым техническим стандартам.

Сфера применения

Равнополочный уголок этой марки отличается повышенными параметрами прочности, изностойкости и вязкости. Кроме того, у изделия прекрасная стойкость к коррозии и климатическим явлениям. Сфера применения материала достаточно обширна:

  1. При строительстве помогает выравнивать оконные или дверные проемы, а также укрепляет перекрытия или бетонные основания;
  2. В мебельном производстве и изготовлении металлоконструкций;
  3. В строительстве вагонов;
  4. В промышленном производстве автомобилей;
  5. При декорировании ландшафтов и построек.

Поскольку у него высокие показатели прочности и стойкости к износу, его применяют в строительстве как несущий элемент. Разновидность гнутого проката отличается сравнительно небольшим весом, Это снижает его прочность, а следовательно, сужает сферу применения.

Оцинкованные уголки следует применять в условиях серьезных атмосферных изменений и эксплуатации в агрессивных и химических средах.

Где приобрести уголки

Приобрести равнополочные уголки можно в специализированных магазинах, которые длительное время занимаются продажей подобных изделий для строительства и остальных работ, связанных с ремонтом и укреплением фундаментов и оснований.

В первую очередь, необходимо выбрать конкретную точку, где можно приобрести изделие. Затем следует уточнить наличие равнополочного уголка и сделать заказ, составив договор поставки. Далее необходимо оплатить товар любым из удобных способов.

Необходимо согласовать время и способ доставки, обговорить все необходимые детали. В некоторых случаях более удобным вариантом будет самостоятельный вывоз товара. Для стальных конструкций данного типа оптимальным вариантом доставки будет авиаперелет или железнодорожный транспорт. Доступна и услуга заказа спецтехники — в том случае, если имеется большая партия груза и требуется срочная перевозка.

В стоимость заказа входит разгрузка товара силами покупателя в течение часа. Когда процесс будет завершен, покупатель получит на руки полный комплект документов, включая инструкцию по эксплуатации и все необходимые параметры.

Что еще важно знать

Элементы изготавливают на основе углеродистой и низколегированной стали путем проката на специальных установках. Точность проката может быть класса А, что относится к высокому показателю точности, либо класса В, что соответствует повышенной точности.

Обычно такие элементы изготавливаются мерной и немерной длины с толщиной стенок от 3 до 20 миллиметров. Равнополочные уголки можно использовать не только в строительной сфере, но и в сельском хозяйстве, на разнообразных производственных объектах и во многих других отраслях, относящихся к области народного хозяйства.

Равнополочные конструкции являются необходимым компонентом в различных сферах производства. Такой элемент не только прочный, но и обладает хорошими показателями стойкости к износу и воздействию сред, агрессивных в химическом плане.

Приобрести такие элементы можно не только в строительных магазинах, но и на официальных сайтах производителей, занимающихся изготовлением и реализацией равнополочных элементов. Рекомендуется заказывать материалы только у проверенных поставщиков.

tokar.guru

Профиля - Уголки равнополочные ГОСТ 8509-93

Добавлено: 18 Июн 2015   maratovich

Архив содержит профили уголков УГОЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ РАВНОПОЛОЧНЫЕ ГОСТ 8509-93
Один файл - один профиль. Сохранено в версии 2007.
Каждому профилю присвоены основные свойства, которые можно быстро посмотреть.

Состав архива

Уголок/
Уголок/Описание.txt
Уголок/Свойства уголков.PNG
Уголок/Уголки равнополочные ГОСТ 8509-93/
Уголок/Уголки равнополочные ГОСТ 8509-93.bmp
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 100х100х10.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 100х100х12.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 100х100х14.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 100х100х16.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 100х100х6.5.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 100х100х7.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 100х100х8.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 110х110х7.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 110х110х8.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 125х125х10.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 125х125х12.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 125х125х14.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 125х125х16.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 125х125х8.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 125х125х9.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 140х140х10.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 140х140х12.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 140х140х9.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 160х160х10.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 160х160х11.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 160х160х12.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 160х160х14.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 160х160х16.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 160х160х18.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 160х160х20.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 180х180х11.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 180х180х12.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 200х200х12.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 200х200х13.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 200х200х14.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 200х200х16.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 200х200х20.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 200х200х25.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 200х200х30.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 20х20х3.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 20х20х4.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 220х220х14.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 220х220х16.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 250х250х16.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 250х250х18.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 250х250х20.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 250х250х22.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 250х250х25.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 250х250х28.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 250х250х30.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 250х250х35.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 25х25х3.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 25х25х4.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 28х28х3.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 30х30х3.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 30х30х4.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 32х32х3.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 32х32х4.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 35х35х3.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 35х35х4.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 35х35х5.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 40х40х3.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 40х40х4.dwg
Уголок/Уголки равнополочные ГОСТ 8509-93/Угол 40х40х ...
/ это не весь список /

Просмотр

dwg.ru

Сортамент горячекатаных равнополочных уголков по ГОСТ 8509-93



Сортамент горячекатаных равнополочных уголков по ГОСТ 8509-93

Сортамент горячекатаных равнополочных уголков по ГОСТ 8509-93
(с исправлениями)

Вернуться к списку сортаментов


    Условные обозначения:

    b   - ширина полки;
    t   - толщина полки;
    R   - радиус внутреннего закругления;
    r   - радиус закругления полки;
    I   - момент инерции;
    W   - момент сопротивления;
    i   - радиус инерции;
    x0  - расстояние от центра тяжести до наружной грани полки;
    Jxy - центробежный момент инерции


                                     Сортамент горячекатаных равнополочных уголков по ГОСТ 8509-93
              Геометрические характеристики вычислены по программе КМБП (http://hdru.com/russian/kmbp_2/rec_2_02.htm)
   ╔══════╤════╤═════╤═════╤════╤════════╤════════════════════════════════════════════════════════════════════════════╤════════╗
   ║Номер │ b  │  t  │ R   │ r  │Площадь │                        Справочные значения для осей                        │ Масса  ║
   ║уголка│    │     │     │    │попереч-├──────────────────────┬──────────────┬──────────────────────┬────────┬──────┤ 1 м    ║
   ║      │    │     │     │    │ного    │         X - X        │     Xo -Xo   │       Yo - Yo        │   Jxy  │  Zo  │ уголка ║
   ║      │    │     │     │    │сечения ├────────┬───────┬─────┼────────┬─────┼────────┬───────┬─────┤        │      │        ║
   ║      │    │     │     │    │        │   Jx   │  Wx   │ ix  │   Jxo  │ixo  │   Jyo  │  Wyo  │iyo  │        │      │        ║
   ║      │(мм)│ (мм)│(мм) │(мм)│ (см2)  │  (см4) │ (см3) │(см) │  (см4) │(см) │  (см4) │ (см3) │(см) │  (см4) │ (см) │  (кг)  ║
   ╠══════╪════╪═════╪═════╪════╪════════╪════════╪═══════╪═════╪════════╪═════╪════════╪═══════╪═════╪════════╪══════╪════════╣
   ║  2.0 │  20│  3.0│  3.5│ 1.2│   1.13 │    0.40│   0.28│ 0.59│    0.63│ 0.75│    0.17│   0.20│ 0.39│   -0.23│ 0.60 │   0.89 ║
   ║      │  20│  4.0│  3.5│ 1.2│   1.46 │    0.50│   0.37│ 0.58│    0.78│ 0.73│    0.22│   0.24│ 0.38│   -0.28│ 0.64 │   1.15 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  2.5 │  25│  3.0│  3.5│ 1.2│   1.43 │    0.81│   0.46│ 0.75│    1.29│ 0.95│    0.34│   0.33│ 0.49│   -0.47│ 0.73 │   1.12 ║
   ║      │  25│  4.0│  3.5│ 1.2│   1.86 │    1.03│   0.59│ 0.74│    1.62│ 0.93│    0.44│   0.40│ 0.48│   -0.59│ 0.76 │   1.46 ║
   ║      │  25│  5.0│  3.5│ 1.2│   2.27 │    1.22│   0.72│ 0.73│    1.91│ 0.92│    0.53│   0.47│ 0.48│   -0.69│ 0.80 │   1.78 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  2.8 │  28│  3.0│  4.0│ 1.3│   1.62 │    1.17│   0.58│ 0.85│    1.84│ 1.07│    0.48│   0.43│ 0.55│   -0.68│ 0.80 │   1.27 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  3.0 │  30│  3.0│  4.0│ 1.3│   1.74 │    1.45│   0.67│ 0.91│    2.29│ 1.15│    0.60│   0.50│ 0.59│   -0.85│ 0.85 │   1.36 ║
   ║      │  30│  4.0│  4.0│ 1.3│   2.27 │    1.84│   0.87│ 0.90│    2.92│ 1.13│    0.77│   0.61│ 0.58│   -1.07│ 0.89 │   1.78 ║
   ║      │  30│  5.0│  4.0│ 1.3│   2.78 │    2.21│   1.06│ 0.89│    3.47│ 1.12│    0.94│   0.72│ 0.58│   -1.27│ 0.93 │   2.18 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  3.2 │  32│  3.0│  4.5│ 1.5│   1.86 │    1.77│   0.77│ 0.97│    2.80│ 1.23│    0.74│   0.58│ 0.63│   -1.03│ 0.89 │   1.46 ║
   ║      │  32│  4.0│  4.5│ 1.5│   2.43 │    2.26│   1.00│ 0.96│    3.58│ 1.21│    0.94│   0.71│ 0.62│   -1.32│ 0.94 │   1.91 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  3.5 │  35│  3.0│  4.5│ 1.5│   2.04 │    2.35│   0.93│ 1.07│    3.72│ 1.35│    0.97│   0.71│ 0.69│   -1.37│ 0.97 │   1.60 ║
   ║      │  35│  4.0│  4.5│ 1.5│   2.67 │    3.01│   1.21│ 1.06│    4.76│ 1.33│    1.25│   0.87│ 0.68│   -1.76│ 1.01 │   2.10 ║
   ║      │  35│  5.0│  4.5│ 1.5│   3.28 │    3.61│   1.48│ 1.05│    5.71│ 1.32│    1.52│   1.02│ 0.68│   -2.10│ 1.05 │   2.58 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  4.0 │  40│  3.0│  5.0│ 1.7│   2.35 │    3.55│   1.22│ 1.23│    5.63│ 1.55│    1.47│   0.96│ 0.79│   -2.08│ 1.09 │   1.85 ║
   ║      │  40│  4.0│  5.0│ 1.7│   3.08 │    4.58│   1.60│ 1.22│    7.26│ 1.53│    1.90│   1.18│ 0.78│   -2.68│ 1.13 │   2.42 ║
   ║      │  40│  5.0│  5.0│ 1.7│   3.79 │    5.53│   1.96│ 1.21│    8.75│ 1.52│    2.30│   1.39│ 0.78│   -3.23│ 1.17 │   2.98 ║
   ║      │  40│  6.0│  5.0│ 1.7│   4.48 │    6.41│   2.30│ 1.20│   10.13│ 1.50│    2.70│   1.58│ 0.78│   -3.71│ 1.21 │   3.52 ║
   ╚══════╧════╧═════╧═════╧════╧════════╧════════╧═══════╧═════╧════════╧═════╧════════╧═══════╧═════╧════════╧══════╧════════╝

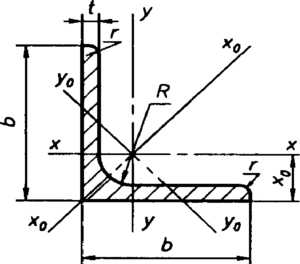

                                       Сотамент горячекатаных равнополочных уголков по ГОСТ 8509-93
   ╔══════╤════╤═════╤═════╤════╤════════╤════════════════════════════════════════════════════════════════════════════╤════════╗
   ║Номер │ b  │  t  │ R   │ r  │Площадь │                        Справочные значения для осей                        │ Масса  ║
   ║уголка│    │     │     │    │попереч-├──────────────────────┬──────────────┬──────────────────────┬────────┬──────┤ 1 м    ║
   ║      │    │     │     │    │ного    │         X - X        │     Xo -Xo   │       Yo - Yo        │   Jxy  │  Zo  │ уголка ║
   ║      │    │     │     │    │сечения ├────────┬───────┬─────┼────────┬─────┼────────┬───────┬─────┤        │      │        ║
   ║      │    │     │     │    │        │   Jx   │  Wx   │ ix  │   Jxo  │ixo  │   Jyo  │  Wyo  │iyo  │        │      │        ║
   ║      │(мм)│ (мм)│(мм) │(мм)│ (см2)  │  (см4) │ (см3) │(см) │  (см4) │(см) │  (см4) │ (см3) │(см) │  (см4) │ (см) │  (кг)  ║
   ╠══════╪════╪═════╪═════╪════╪════════╪════════╪═══════╪═════╪════════╪═════╪════════╪═══════╪═════╪════════╪══════╪════════╣
   ║  4.5 │  45│  3.0│  5.0│ 1.7│   2.65 │    5.13│   1.56│ 1.39│    8.13│ 1.75│    2.12│   1.24│ 0.89│   -3.00│ 1.21 │   2.08 ║
   ║      │  45│  4.0│  5.0│ 1.7│   3.48 │    6.63│   2.04│ 1.38│   10.52│ 1.74│    2.74│   1.54│ 0.89│   -3.89│ 1.26 │   2.73 ║
   ║      │  45│  5.0│  5.0│ 1.7│   4.29 │    8.03│   2.51│ 1.37│   12.74│ 1.72│    3.33│   1.81│ 0.88│   -4.71│ 1.30 │   3.37 ║
   ║      │  45│  6.0│  5.0│ 1.7│   5.08 │    9.35│   2.95│ 1.36│   14.80│ 1.71│    3.90│   2.07│ 0.88│   -5.45│ 1.33 │   3.99 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  5.0 │  50│  3.0│  5.5│ 1.8│   2.96 │    7.11│   1.94│ 1.55│   11.27│ 1.95│    2.95│   1.56│ 1.00│   -4.16│ 1.33 │   2.32 ║
   ║      │  50│  4.0│  5.5│ 1.8│   3.89 │    9.21│   2.54│ 1.54│   14.63│ 1.94│    3.80│   1.95│ 0.99│   -5.41│ 1.38 │   3.05 ║
   ║      │  50│  5.0│  5.5│ 1.8│   4.80 │   11.20│   3.13│ 1.53│   17.77│ 1.92│    4.63│   2.31│ 0.98│   -6.57│ 1.42 │   3.77 ║
   ║      │  50│  6.0│  5.5│ 1.8│   5.69 │   13.07│   3.69│ 1.52│   20.72│ 1.91│    5.43│   2.63│ 0.98│   -7.64│ 1.46 │   4.47 ║
   ║      │  50│  7.0│  5.5│ 1.8│   6.56 │   14.84│   4.24│ 1.50│   23.47│ 1.89│    6.21│   2.93│ 0.97│   -8.63│ 1.50 │   5.15 ║
   ║      │  50│  8.0│  5.5│ 1.8│   7.41 │   16.51│   4.76│ 1.49│   26.03│ 1.87│    6.98│   3.22│ 0.97│   -9.53│ 1.53 │   5.82 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  5.6 │  56│  4.0│  6.0│ 2.0│   4.38 │   13.10│   3.21│ 1.73│   20.79│ 2.18│    5.41│   2.51│ 1.11│   -7.69│ 1.53 │   3.44 ║
   ║      │  56│  5.0│  6.0│ 2.0│   5.41 │   15.97│   3.96│ 1.72│   25.36│ 2.17│    6.59│   2.97│ 1.10│   -9.38│ 1.57 │   4.25 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  6.0 │  60│  4.0│  7.0│ 2.3│   4.72 │   16.21│   3.70│ 1.85│   25.69│ 2.33│    6.72│   2.94│ 1.19│   -9.49│ 1.62 │   3.71 ║
   ║      │  60│  5.0│  7.0│ 2.3│   5.83 │   19.79│   4.56│ 1.84│   31.40│ 2.32│    8.18│   3.48│ 1.18│  -11.61│ 1.66 │   4.58 ║
   ║      │  60│  6.0│  7.0│ 2.3│   6.92 │   23.21│   5.40│ 1.83│   36.81│ 2.31│    9.60│   3.99│ 1.18│  -13.61│ 1.70 │   5.43 ║
   ║      │  60│  8.0│  7.0│ 2.3│   9.04 │   29.55│   7.00│ 1.81│   46.77│ 2.27│   12.34│   4.90│ 1.17│  -17.21│ 1.78 │   7.10 ║
   ║      │  60│ 10.0│  7.0│ 2.3│  11.08 │   35.32│   8.52│ 1.79│   55.64│ 2.24│   15.00│   5.72│ 1.16│  -20.32│ 1.85 │   8.70 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  6.3 │  63│  4.0│  7.0│ 2.3│   4.96 │   18.86│   4.09│ 1.95│   29.90│ 2.46│    7.81│   3.27│ 1.26│  -11.05│ 1.69 │   3.90 ║
   ║      │  63│  5.0│  7.0│ 2.3│   6.13 │   23.06│   5.05│ 1.94│   36.59│ 2.44│    9.52│   3.88│ 1.25│  -13.54│ 1.74 │   4.81 ║
   ║      │  63│  6.0│  7.0│ 2.3│   7.28 │   27.06│   5.98│ 1.93│   42.94│ 2.43│   11.18│   4.45│ 1.24│  -15.88│ 1.78 │   5.72 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  7.0 │  70│  4.5│  8.0│ 2.7│   6.20 │   29.04│   5.67│ 2.16│   46.03│ 2.72│   12.04│   4.53│ 1.39│  -17.00│ 1.88 │   4.87 ║
   ║      │  70│  5.0│  8.0│ 2.7│   6.86 │   31.94│   6.27│ 2.16│   50.67│ 2.72│   13.22│   4.91│ 1.39│  -18.73│ 1.90 │   5.38 ║
   ║      │  70│  6.0│  8.0│ 2.7│   8.15 │   37.58│   7.43│ 2.15│   59.64│ 2.71│   15.52│   5.65│ 1.38│  -22.06│ 1.95 │   6.40 ║
   ║      │  70│  7.0│  8.0│ 2.7│   9.42 │   42.98│   8.57│ 2.14│   68.19│ 2.69│   17.77│   6.33│ 1.37│  -25.21│ 1.99 │   7.39 ║
   ║      │  70│  8.0│  8.0│ 2.7│  10.67 │   48.16│   9.68│ 2.13│   76.35│ 2.67│   19.97│   6.97│ 1.37│  -28.19│ 2.02 │   8.37 ║
   ║      │  70│ 10.0│  8.0│ 2.7│  13.11 │   57.90│  11.82│ 2.10│   91.52│ 2.64│   24.27│   8.17│ 1.36│  -33.63│ 2.10 │  10.29 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  7.5 │  75│  5.0│  9.0│ 3.0│   7.38 │   39.53│   7.21│ 2.31│   62.65│ 2.91│   16.41│   5.75│ 1.49│  -23.12│ 2.02 │   5.80 ║
   ║      │  75│  6.0│  9.0│ 3.0│   8.78 │   46.57│   8.57│ 2.30│   73.87│ 2.90│   19.28│   6.61│ 1.48│  -27.30│ 2.06 │   6.89 ║
   ║      │  75│  7.0│  9.0│ 3.0│  10.15 │   53.34│   9.89│ 2.29│   84.61│ 2.89│   22.07│   7.41│ 1.48│  -31.27│ 2.10 │   7.96 ║
   ║      │  75│  8.0│  9.0│ 3.0│  11.50 │   59.84│  11.18│ 2.28│   94.89│ 2.87│   24.80│   8.17│ 1.47│  -35.04│ 2.15 │   9.02 ║
   ║      │  75│  9.0│  9.0│ 3.0│  12.83 │   66.10│  12.43│ 2.27│  104.72│ 2.86│   27.48│   8.89│ 1.46│  -38.62│ 2.19 │  10.07 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║  8.0 │  80│  5.5│  9.0│ 3.0│   8.63 │   52.68│   9.03│ 2.47│   83.56│ 3.11│   21.80│   7.12│ 1.59│  -30.88│ 2.17 │   6.78 ║
   ║      │  80│  6.0│  9.0│ 3.0│   9.38 │   56.97│   9.80│ 2.46│   90.40│ 3.10│   23.54│   7.61│ 1.58│  -33.43│ 2.19 │   7.36 ║
   ║      │  80│  7.0│  9.0│ 3.0│  10.85 │   65.31│  11.32│ 2.45│  103.66│ 3.09│   26.97│   8.55│ 1.58│  -38.34│ 2.23 │   8.51 ║
   ║      │  80│  8.0│  9.0│ 3.0│  12.30 │   73.36│  12.80│ 2.44│  116.39│ 3.08│   30.32│   9.45│ 1.57│  -43.03│ 2.27 │   9.65 ║
   ║      │  80│ 10.0│  9.0│ 3.0│  15.14 │   88.58│  15.67│ 2.42│  140.31│ 3.04│   36.85│  11.10│ 1.56│  -51.73│ 2.35 │  11.88 ║
   ║      │  80│ 12.0│  9.0│ 3.0│  17.90 │  102.74│  18.42│ 2.40│  162.27│ 3.01│   43.21│  12.61│ 1.55│  -59.53│ 2.42 │  14.05 ║
   ╚══════╧════╧═════╧═════╧════╧════════╧════════╧═══════╧═════╧════════╧═════╧════════╧═══════╧═════╧════════╧══════╧════════╝

                                       Сотамент горячекатаных равнополочных уголков по ГОСТ 8509-93
   ╔══════╤════╤═════╤═════╤════╤════════╤════════════════════════════════════════════════════════════════════════════╤════════╗
   ║Номер │ b  │  t  │ R   │ r  │Площадь │                        Справочные значения для осей                        │ Масса  ║
   ║уголка│    │     │     │    │попереч-├──────────────────────┬──────────────┬──────────────────────┬────────┬──────┤ 1 м    ║
   ║      │    │     │     │    │ного    │         X - X        │     Xo -Xo   │       Yo - Yo        │   Jxy  │  Zo  │ уголка ║
   ║      │    │     │     │    │сечения ├────────┬───────┬─────┼────────┬─────┼────────┬───────┬─────┤        │      │        ║
   ║      │    │     │     │    │        │   Jx   │  Wx   │ ix  │   Jxo  │ixo  │   Jyo  │  Wyo  │iyo  │        │      │        ║
   ║      │(мм)│ (мм)│(мм) │(мм)│ (см2)  │  (см4) │ (см3) │(см) │  (см4) │(см) │  (см4) │ (см3) │(см) │  (см4) │ (см) │  (кг)  ║
   ╠══════╪════╪═════╪═════╪════╪════════╪════════╪═══════╪═════╪════════╪═════╪════════╪═══════╪═════╪════════╪══════╪════════╣
   ║  9.0 │  90│  6.0│ 10.0│ 3.3│  10.61 │   82.10│  12.49│ 2.78│  130.22│ 3.50│   33.97│   9.89│ 1.79│  -48.12│ 2.43 │   8.33 ║
   ║      │  90│  7.0│ 10.0│ 3.3│  12.28 │   94.30│  14.45│ 2.77│  149.67│ 3.49│   38.94│  11.14│ 1.78│  -55.36│ 2.47 │   9.64 ║
   ║      │  90│  8.0│ 10.0│ 3.3│  13.93 │  106.11│  16.36│ 2.76│  168.42│ 3.48│   43.80│  12.32│ 1.77│  -62.31│ 2.51 │  10.93 ║
   ║      │  90│  9.0│ 10.0│ 3.3│  15.56 │  117.54│  18.24│ 2.75│  186.51│ 3.46│   48.58│  13.45│ 1.77│  -68.97│ 2.56 │  12.21 ║
   ║      │  90│ 10.0│ 10.0│ 3.3│  17.17 │  128.60│  20.07│ 2.74│  203.93│ 3.45│   53.27│  14.52│ 1.76│  -75.33│ 2.59 │  13.48 ║
   ║      │  90│ 12.0│ 10.0│ 3.3│  20.33 │  149.67│  23.65│ 2.71│  236.88│ 3.41│   62.46│  16.54│ 1.75│  -87.21│ 2.67 │  15.96 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 10.0 │ 100│  6.5│ 12.0│ 4.0│  12.82 │  122.10│  16.69│ 3.09│  193.46│ 3.89│   50.73│  13.37│ 1.99│  -71.37│ 2.68 │  10.06 ║
   ║      │ 100│  7.0│ 12.0│ 4.0│  13.75 │  130.59│  17.90│ 3.08│  207.01│ 3.88│   54.16│  14.15│ 1.99│  -76.42│ 2.71 │  10.79 ║
   ║      │ 100│  8.0│ 12.0│ 4.0│  15.60 │  147.19│  20.30│ 3.07│  233.46│ 3.87│   60.92│  15.66│ 1.98│  -86.27│ 2.75 │  12.25 ║
   ║      │ 100│ 10.0│ 12.0│ 4.0│  19.24 │  178.95│  24.97│ 3.05│  283.83│ 3.84│   74.08│  18.49│ 1.96│ -104.87│ 2.83 │  15.10 ║
   ║      │ 100│ 12.0│ 12.0│ 4.0│  22.80 │  208.90│  29.47│ 3.03│  330.95│ 3.81│   86.84│  21.08│ 1.95│ -122.06│ 2.91 │  17.90 ║
   ║      │ 100│ 14.0│ 12.0│ 4.0│  26.28 │  237.15│  33.83│ 3.00│  374.98│ 3.78│   99.32│  23.49│ 1.94│ -137.83│ 2.99 │  20.63 ║
   ║      │ 100│ 15.0│ 12.0│ 4.0│  27.99 │  250.68│  35.95│ 2.99│  395.87│ 3.76│  105.48│  24.64│ 1.94│ -145.20│ 3.03 │  21.97 ║
   ║      │ 100│ 16.0│ 12.0│ 4.0│  29.68 │  263.82│  38.04│ 2.98│  416.04│ 3.74│  111.61│  25.76│ 1.94│ -152.22│ 3.06 │  23.30 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 11.0 │ 110│  7.0│ 12.0│ 4.0│  15.15 │  175.61│  21.83│ 3.40│  278.54│ 4.29│   72.68│  17.39│ 2.19│ -102.93│ 2.96 │  11.89 ║
   ║      │ 110│  8.0│ 12.0│ 4.0│  17.20 │  198.17│  24.77│ 3.39│  314.51│ 4.28│   81.83│  19.29│ 2.18│ -116.34│ 3.00 │  13.50 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 12.0 │ 120│  8.0│ 12.0│ 4.0│  18.80 │  259.75│  29.68│ 3.72│  412.45│ 4.68│  107.04│  23.30│ 2.39│ -152.71│ 3.25 │  14.76 ║
   ║      │ 120│ 10.0│ 12.0│ 4.0│  23.24 │  317.16│  36.59│ 3.69│  503.79│ 4.66│  130.54│  27.70│ 2.37│ -186.62│ 3.33 │  18.24 ║
   ║      │ 120│ 12.0│ 12.0│ 4.0│  27.60 │  371.80│  43.30│ 3.67│  590.28│ 4.63│  153.33│  31.77│ 2.36│ -218.48│ 3.41 │  21.67 ║
   ║      │ 120│ 15.0│ 12.0│ 4.0│  33.99 │  448.90│  52.98│ 3.63│  711.32│ 4.58│  186.48│  37.38│ 2.34│ -262.42│ 3.53 │  26.68 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 12.5 │ 125│  8.0│ 14.0│ 4.6│  19.69 │  294.36│  32.20│ 3.87│  466.76│ 4.87│  121.96│  25.68│ 2.49│ -172.40│ 3.36 │  15.46 ║
   ║      │ 125│  9.0│ 14.0│ 4.6│  22.02 │  327.48│  36.00│ 3.86│  519.57│ 4.86│  135.38│  28.14│ 2.48│ -192.10│ 3.40 │  17.29 ║
   ║      │ 125│ 10.0│ 14.0│ 4.6│  24.33 │  359.82│  39.74│ 3.85│  571.04│ 4.84│  148.59│  30.50│ 2.47│ -211.22│ 3.44 │  19.10 ║
   ║      │ 125│ 12.0│ 14.0│ 4.6│  28.89 │  422.23│  47.06│ 3.82│  670.02│ 4.82│  174.43│  34.97│ 2.46│ -247.80│ 3.53 │  22.68 ║
   ║      │ 125│ 14.0│ 14.0│ 4.6│  33.37 │  481.76│  54.17│ 3.80│  763.90│ 4.79│  199.62│  39.14│ 2.45│ -282.14│ 3.61 │  26.20 ║
   ║      │ 125│ 16.0│ 14.0│ 4.6│  37.77 │  538.56│  61.09│ 3.78│  852.84│ 4.75│  224.29│  43.06│ 2.44│ -314.27│ 3.68 │  29.65 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 14.0 │ 140│  9.0│ 14.0│ 4.6│  24.72 │  465.72│  45.55│ 4.34│  739.42│ 5.47│  192.03│  35.96│ 2.79│ -273.70│ 3.78 │  19.41 ║
   ║      │ 140│ 10.0│ 14.0│ 4.6│  27.33 │  512.29│  50.32│ 4.33│  813.62│ 5.46│  210.96│  39.06│ 2.78│ -301.33│ 3.82 │  21.45 ║
   ║      │ 140│ 12.0│ 14.0│ 4.6│  32.49 │  602.49│  59.66│ 4.31│  956.98│ 5.43│  248.01│  44.94│ 2.76│ -354.48│ 3.90 │  25.50 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 15.0 │ 150│ 10.0│ 14.0│ 4.6│  29.33 │  634.76│  58.07│ 4.65│ 1008.60│ 5.86│  260.97│  45.35│ 2.98│ -373.80│ 4.07 │  23.02 ║
   ║      │ 150│ 12.0│ 14.0│ 4.6│  34.89 │  747.48│  68.90│ 4.63│ 1187.90│ 5.83│  307.09│  52.30│ 2.97│ -440.39│ 4.15 │  27.39 ║
   ║      │ 150│ 15.0│ 14.0│ 4.6│  43.08 │  908.38│  84.66│ 4.59│ 1442.60│ 5.79│  374.17│  61.96│ 2.95│ -534.21│ 4.27 │  33.82 ║
   ║      │ 150│ 18.0│ 14.0│ 4.6│  51.09 │ 1060.10│  99.86│ 4.55│ 1680.90│ 5.74│  439.24│  70.83│ 2.93│ -620.84│ 4.38 │  40.11 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 16.0 │ 160│ 10.0│ 16.0│ 5.3│  31.43 │  774.24│  66.19│ 4.96│ 1229.10│ 6.25│  319.38│  52.48│ 3.19│ -454.86│ 4.30 │  24.67 ║
   ║      │ 160│ 11.0│ 16.0│ 5.3│  34.42 │  844.21│  72.44│ 4.95│ 1340.70│ 6.24│  347.77│  56.58│ 3.18│ -496.45│ 4.35 │  27.02 ║
   ║      │ 160│ 12.0│ 16.0│ 5.3│  37.39 │  912.89│  78.62│ 4.94│ 1450.00│ 6.23│  375.78│  60.55│ 3.17│ -537.11│ 4.39 │  29.35 ║
   ║      │ 160│ 14.0│ 16.0│ 5.3│  43.27 │ 1046.50│  90.77│ 4.92│ 1662.10│ 6.20│  430.81│  68.14│ 3.15│ -615.66│ 4.47 │  33.97 ║
   ║      │ 160│ 16.0│ 16.0│ 5.3│  49.07 │ 1175.20│ 102.64│ 4.89│ 1865.70│ 6.17│  484.64│  75.32│ 3.14│ -690.54│ 4.55 │  38.52 ║
   ║      │ 160│ 18.0│ 16.0│ 5.3│  54.79 │ 1299.20│ 114.24│ 4.87│ 2061.00│ 6.13│  537.46│  82.13│ 3.13│ -761.79│ 4.63 │  43.01 ║
   ║      │ 160│ 20.0│ 16.0│ 5.3│  60.43 │ 1418.80│ 125.60│ 4.85│ 2248.30│ 6.10│  589.43│  88.61│ 3.12│ -829.41│ 4.70 │  47.44 ║
   ╚══════╧════╧═════╧═════╧════╧════════╧════════╧═══════╧═════╧════════╧═════╧════════╧═══════╧═════╧════════╧══════╧════════╝

                                       Сотамент горячекатаных равнополочных уголков по ГОСТ 8509-93
   ╔══════╤════╤═════╤═════╤════╤════════╤════════════════════════════════════════════════════════════════════════════╤════════╗
   ║Номер │ b  │  t  │ R   │ r  │Площадь │                        Справочные значения для осей                        │ Масса  ║
   ║уголка│    │     │     │    │попереч-├──────────────────────┬──────────────┬──────────────────────┬────────┬──────┤ 1 м    ║
   ║      │    │     │     │    │ного    │         X - X        │     Xo -Xo   │       Yo - Yo        │   Jxy  │  Zo  │ уголка ║
   ║      │    │     │     │    │сечения ├────────┬───────┬─────┼────────┬─────┼────────┬───────┬─────┤        │      │        ║
   ║      │    │     │     │    │        │   Jx   │  Wx   │ ix  │   Jxo  │ixo  │   Jyo  │  Wyo  │iyo  │        │      │        ║
   ║      │(мм)│ (мм)│(мм) │(мм)│ (см2)  │  (см4) │ (см3) │(см) │  (см4) │(см) │  (см4) │ (см3) │(см) │  (см4) │ (см) │  (кг)  ║
   ╠══════╪════╪═════╪═════╪════╪════════╪════════╪═══════╪═════╪════════╪═════╪════════╪═══════╪═════╪════════╪══════╪════════╣
   ║ 18.0 │ 180│ 11.0│ 16.0│ 5.3│  38.82 │ 1216.40│  92.47│ 5.60│ 1933.10│ 7.06│  499.78│  72.94│ 3.59│ -716.66│ 4.84 │  30.47 ║
   ║      │ 180│ 12.0│ 16.0│ 5.3│  42.19 │ 1316.60│ 100.41│ 5.59│ 2092.80│ 7.04│  540.45│  78.19│ 3.58│ -776.16│ 4.89 │  33.12 ║
   ║      │ 180│ 15.0│ 16.0│ 5.3│  52.18 │ 1607.40│ 123.74│ 5.55│ 2555.00│ 7.00│  659.73│  93.11│ 3.56│ -947.63│ 5.01 │  40.96 ║
   ║      │ 180│ 18.0│ 16.0│ 5.3│  61.99 │ 1884.10│ 146.36│ 5.51│ 2992.70│ 6.95│  775.44│ 106.94│ 3.54│-1108.60│ 5.13 │  48.66 ║
   ║      │ 180│ 20.0│ 16.0│ 5.3│  68.43 │ 2061.10│ 161.07│ 5.49│ 3271.30│ 6.91│  850.92│ 115.62│ 3.53│-1210.20│ 5.20 │  53.72 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 20.0 │ 200│ 12.0│ 18.0│ 6.0│  47.10 │ 1822.80│ 124.61│ 6.22│ 2896.20│ 7.84│  749.40│  98.64│ 3.99│-1073.40│ 5.37 │  36.97 ║
   ║      │ 200│ 13.0│ 18.0│ 6.0│  50.85 │ 1960.80│ 134.44│ 6.21│ 3116.20│ 7.83│  805.35│ 105.16│ 3.98│-1155.40│ 5.42 │  39.92 ║
   ║      │ 200│ 14.0│ 18.0│ 6.0│  54.58 │ 2096.70│ 144.17│ 6.20│ 3332.70│ 7.81│  860.71│ 111.53│ 3.97│-1236.00│ 5.46 │  42.85 ║
   ║      │ 200│ 16.0│ 18.0│ 6.0│  61.98 │ 2362.60│ 163.37│ 6.17│ 3755.40│ 7.78│  969.74│ 123.80│ 3.96│-1392.80│ 5.54 │  48.65 ║
   ║      │ 200│ 18.0│ 18.0│ 6.0│  69.30 │ 2620.60│ 182.22│ 6.15│ 4164.50│ 7.75│ 1076.70│ 135.52│ 3.94│-1543.90│ 5.62 │  54.40 ║
   ║      │ 200│ 20.0│ 18.0│ 6.0│  76.54 │ 2871.20│ 200.73│ 6.13│ 4560.40│ 7.72│ 1181.90│ 146.72│ 3.93│-1689.30│ 5.70 │  60.08 ║
   ║      │ 200│ 24.0│ 18.0│ 6.0│  90.78 │ 3350.70│ 236.77│ 6.08│ 5313.60│ 7.65│ 1387.70│ 167.78│ 3.91│-1962.90│ 5.85 │  71.26 ║
   ║      │ 200│ 25.0│ 18.0│ 6.0│  94.29 │ 3466.20│ 245.59│ 6.06│ 5494.00│ 7.63│ 1438.40│ 172.80│ 3.91│-2027.80│ 5.89 │  74.02 ║
   ║      │ 200│ 30.0│ 18.0│ 6.0│ 111.54 │ 4019.60│ 288.57│ 6.00│ 6351.00│ 7.55│ 1688.20│ 196.64│ 3.89│-2331.40│ 6.07 │  87.56 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 22.0 │ 220│ 14.0│ 21.0│ 7.0│  60.38 │ 2814.40│ 175.18│ 6.83│ 4470.20│ 8.61│ 1158.60│ 138.03│ 4.38│-1655.80│ 5.93 │  47.40 ║
   ║      │ 220│ 16.0│ 21.0│ 7.0│  68.58 │ 3175.40│ 198.71│ 6.80│ 5045.40│ 8.58│ 1305.50│ 153.35│ 4.36│-1869.90│ 6.02 │  53.83 ║
   ╟──────┼────┼─────┼─────┼────┼────────┼────────┼───────┼─────┼────────┼─────┼────────┼───────┼─────┼────────┼──────┼────────╢
   ║ 25.0 │ 250│ 16.0│ 24.0│ 8.0│  78.40 │ 4717.10│ 258.43│ 7.76│ 7492.10│ 9.78│ 1942.10│ 203.53│ 4.98│-2775.00│ 6.75 │  61.55 ║
   ║      │ 250│ 18.0│ 24.0│ 8.0│  87.72 │ 5247.20│ 288.82│ 7.73│ 8336.70│ 9.75│ 2157.80│ 223.32│ 4.96│-3089.50│ 6.83 │  68.86 ║
   ║      │ 250│ 20.0│ 24.0│ 8.0│  96.96 │ 5764.90│ 318.76│ 7.71│ 9159.70│ 9.72│ 2370.00│ 242.35│ 4.94│-3394.90│ 6.92 │  76.11 ║
   ║      │ 250│ 22.0│ 24.0│ 8.0│ 106.12 │ 6270.30│ 348.26│ 7.69│ 9961.60│ 9.69│ 2579.00│ 260.69│ 4.93│-3691.30│ 7.00 │  83.31 ║
   ║      │ 250│ 25.0│ 24.0│ 8.0│ 119.71 │ 7006.40│ 391.72│ 7.65│11126.00│ 9.64│ 2887.30│ 287.00│ 4.91│-4119.10│ 7.11 │  93.97 ║
   ║      │ 250│ 28.0│ 24.0│ 8.0│ 133.12 │ 7716.90│ 434.25│ 7.61│12244.00│ 9.59│ 3189.90│ 312.01│ 4.90│-4527.00│ 7.23 │ 104.50 ║
   ║      │ 250│ 30.0│ 24.0│ 8.0│ 141.96 │ 8176.80│ 462.11│ 7.59│12965.00│ 9.56│ 3389.00│ 328.03│ 4.89│-4787.80│ 7.30 │ 111.44 ║
   ║      │ 250│ 35.0│ 24.0│ 8.0│ 163.71 │ 9281.00│ 530.11│ 7.53│14683.00│ 9.47│ 3879.30│ 366.13│ 4.87│-5401.70│ 7.49 │ 128.51 ║
   ╚══════╧════╧═════╧═════╧════╧════════╧════════╧═══════╧═════╧════════╧═════╧════════╧═══════╧═════╧════════╧══════╧════════╝



webcad.pro

Уголок равнополочный | Ст3 | 09Г2С | ГОСТ 8509-93



Уголки стальные горячекатаные равнополочные относят к группе фасонный прокат и изготавливают по ГОСТ 8509-93. Производят горячекатаные уголки методом горячего проката из стальной квадратной заготовки (квадрат). Как следует из названия, такие уголки должны иметь две полки одинаковой ширины.

Уголки стальные горячекатаные равнополочные
Размер Параметры Марка Вес метра, кг Метров в тонне
Уголок горячекатаный 20х20х3 6 Ст3 0,89 1123
Уголок горячекатаный 25х25х3 6 Ст3 1,12 893
Уголок горячекатаный 25х25х4 6 Ст3 1,46 685
Уголок горячекатаный 32х32х3 6 Ст3 1,46 685
Уголок горячекатаный 32х32х4 6 Ст3 1,91 524
Уголок горячекатаный 35х35х3 6 Ст3 1,60 625
Уголок горячекатаный 35х35х4 6 Ст3 2,10 476
Уголок горячекатаный 40х40х3 6 Ст3 1,85 540
Уголок горячекатаный 40х40х4 6 Ст3 / 09Г2С 2,42 413
Уголок горячекатаный 45х45х4 6 Ст3 2,73 366
Уголок горячекатаный 45х45х5 6; 11,7 Ст3 / 09Г2С 3,37 297
Уголок горячекатаный 50х50х4 6 Ст3 3,05 328
Уголок горячекатаный 50х50х5 6; 11,7 Ст3 / 09Г2С 3,77 265
Уголок горячекатаный 63х63х5 6; 11,7 Ст3 / 09Г2С 4,81 208
Уголок горячекатаный 63х63х6 11,7 Ст3 / 09Г2С 5,72 175
Уголок горячекатаный 75х75х5 6; 11,7 Ст3 / 09Г2С 5,80 173
Уголок горячекатаный 75х75х6 11,7 Ст3 / 09Г2С 6,89 145
Уголок горячекатаный 75х75х8 12 Ст3 / 09Г2С 9,02 111
Уголок горячекатаный 80х80х6 12 Ст3 / 09Г2С 7,36 136
Уголок горячекатаный 80х80х7 12 Ст3 / 09Г2С 8,51 118
Уголок горячекатаный 80х80х8 12 Ст3 / 09Г2С 9,65 103
Уголок горячекатаный 90х90х6 12 Ст3 / 09Г2С 8,33 120
Уголок горячекатаный 90х90х7 12 Ст3 / 09Г2С 9,64 104
Уголок горячекатаный 90х90х8 12 Ст3 / 09Г2С 10,93 91
Уголок горячекатаный 90х90х9 12 Ст3 / 09Г2С 12,2 82
Уголок горячекатаный 100х100х7 12 Ст3 / 09Г2С 10,79 92,7
Уголок горячекатаный 100х100х8 12 Ст3 / 09Г2С 12,25 81,6
Уголок горячекатаный 100х100х10 12 Ст3 / 09Г2С 15,10 66,2
Уголок горячекатаный 110х110х7 12 Ст3 / 09Г2С 11,89 84
Уголок горячекатаный 110х110х8 12 Ст3 / 09Г2С 13,5 74
Уголок горячекатаный 125х125х8 12 Ст3 / 09Г2С 15,46 64,7
Уголок горячекатаный 125х125х9 12 Ст3 / 09Г2С 17,30 57,8
Уголок горячекатаный 125х125х10 12 Ст3 / 09Г2С 19,10 52,4
Уголок горячекатаный 125х125х12 12 Ст3 / 09Г2С 22,68 44,1
Уголок горячекатаный 140х140х9 12 Ст3 / 09Г2С 19,41 51,5
Уголок горячекатаный 140х140х10 12 Ст3 / 09Г2С 21,45 46,6
Уголок горячекатаный 160х160х10 12 Ст3 / 09Г2С 24,67 40,5
Уголок горячекатаный 160х160х12 12 Ст3 / 09Г2С 29,35 34,1
Уголок горячекатаный 180х180х12 12 Ст3 / 09Г2С 33,12 30,2
Уголок горячекатаный 200х200х12 12 Ст3 / 09Г2С 36,97 27,1
Уголок горячекатаный 200х200х14 12 Ст3 / 09Г2С 42,8 23,3
Уголок горячекатаный 200х200х16 12 Ст3 / 09Г2С 48,65 20,5
Уголок горячекатаный 200х200х20 12 Ст3 / 09Г2С 60,08 16,64
Уголок горячекатаный 250х250х20 12 Ст3 / 09Г2С 76,11 13,14
Технические характеристики и полезные сведения

В таблице приведены справочные величины веса погонного метра, рассчитанные по номинальным размерам, без учета допусков по толщине и ширине полки. Плотность стали принята 7,85г/см3. Отклонения фактического веса метра погонного от расчетных значений в соответствии с ГОСТ не должны превышать 3%, однако допуски по толщине, ширине и длине профиля в сумме допускают отклонения до 5%.

По точности прокатки уголки изготавливают:

А - высокой точности
В - нормальной точности

Уголки, поступающие в продажу на склады, как правило, имеют нормальную точность, что означает следующие допуски по ширине полки:

До 45 - 1мм
До 90 - 1,5мм
До 150 - 2мм
До 250 - 3мм

И по толщине полки не более 0,3-0,5мм.

Радиусы скругления профиля, указанные в ГОСТ 8509-93, даны для построения калибра валкового инструмента и на профиле не проверяются.

Уголки поставляются мерной и немерной длины. Уголки мерной длины могут быть изготовлены длиной от 4 до 12 метров. В каждой партии мерной длины допускается наличии профилей немерной длины не более 5% от веса партии. Уголки немерной длины должны быть не короче 3 метров и не длиннее 12 метров. Иногда, по согласованию производителя и потребителя, производят уголки немерной ограниченной длины. В этом случае длина уголков не должна превышать согласованного максимального значения.

Предельные отклонения по длине для уголков мерной длины и кратной мерной длины не должны превышать 70мм (при длине свыше 6 метров).

Кривизна уголков не должна превышать 0,4% длины профиля, для высокой точности кривизна не должна превышать 0,2%.

Изготавливают стальные равнополочные уголки из углеродистых марок стали по ГОСТ 380-2005, как правило, Ст3сп/пс различных категорий, в зависимости от назначения, а так же низколегированных марок по ГОСТ 19281-89, главным образом 09Г2С, 17Г1С, 10ХСНД и 15ХСНД. Марки 10ХСНД и 15ХСНД являются атмосферно коррозионно-стойкими. Благодаря применению таких марок возможно значительное облегчения металлоконструкций при сохранении срока их службы.

Используют равнополочные уголки, так же как и неравнополочные, в производстве различных металлоконструкций: легких конструкций - металлические двери, металлическая мебель промышленного и бытового назначения, заборы, ограды, прочие малые архитектурные формы; средних и крупных конструкций - пункты остановки общественного транспорта, торговые павильоны, навесы и козырьки, торговые и офисные здания, построенные по технологии сварных металлоконструкций, мосты, эстакады.

Уголки отгружают партиями, размер каждой партии обычно не превышает 70 тонн. Каждая партия сопровождается сертификатом качества. Уголки мелких и средних размеров упаковывают в пачки (связки), которые обеспечивают удобство при погрузо-разгрузочных работах и транспортировке. По желанию заказчика и за дополнительную плату, уголки могут быть упакованы паз в паз, т.е. елочкой. Каждый пакет снабжается биркой, на которой производитель указывает наименование проката, размер, длину, марку стали, номер партии и/или плавки, количество профилей (опционально), вес в пачке.

Купить равнополочный уголок в нашей компании можно от 1 тонны, любыми количествами и различных марок стали. Поставки осуществляются по Москве, Московской области и в другие регионы России автомобильным транспортом, в жд вагонах или контейнерах.

Цены

В последнее время цены на уголки равнополочные меняются очень динамично, что сильно затрудняет публикацию актуальных цен, соответствующих настоящему моменту.

Просим Вас уточнять текущие цены и наличие интересующей продукции по

телефону + 7(495) 669-29-10 или направляйте Ваш заказ.

s235.ru

Фасонный прокат Уголок равнополочный. | Металлопрокат и металлопродукция

Фасонный прокат Уголок равнополочный

Уголок стальной горячекатаный равнополочный (по ГОСТ 8509-93)

По точности прокатки уголки изготавливают:

  • А - высокой точности;
  • В - обычной точности.


Уголки изготавливают длиной от 4 до 12 м:

  • мерной длины;
  • кратной мерной длины;
  • немерной длины;
  • ограниченной длины в пределах немерной.

Допускается изготавливать уголки длиной свыше 12 м.

Маса уголка стального горячекатаного равнополочного (ГОСТ 8509-93)

Размеры Масса 1м, кг Метров в тонне
b t
20 3,0 0,89 1123,60
20 4,0 1,15 869,57
25 3,0 1,12 892,86
25 4,0 1,46 684,93
28 3,0 1,27 787,40
30 3,0 1,36 735,29
30 4,0 1,78 561,80
32 3,0 1,46 684,93
32 4,0 1,91 523,56
35 3,0 1,60 625,00
35 4,0 2,10 476,19
35 5,0 2,58 387,60
40 3,0 1,85 540,54
40 4,0 2,42 413,22
40 5,0 2,98 335,57
45 3,0 2,08 480,77
45 4,0 2,73 366,30
50 4,0 3,05 327,87
50 5,0 3,77 265,25
50 6,0 4,47 223,71
56 4,0 3,44 290,70
56 5,0 4,25 235,29
63 4,0 3,90 256,41
63 5,0 4,81 207,90
63 6,0 5,72 174,83
70 4,5 4,87 205,34
70 5,0 5,38 185,87
70 6,0 6,39 156,49
70 7,0 7,39 135,32
70 8,0 8,37 119,47
75 5,0 5,80 172,41
75 6,0 6,89 145,14
75 7,0 7,96 125,63
75 8,0 9,02 110,86
75 9,0 10,70 93,46
80 5,5 6,78 147,49
80 6,0 7,36 135,87
80 7,0 8,51 117,51
80 8,0 9,65 103,63
90 6,0 8,33 120,05
90 7,0 9,64 103,73
90 8,0 10,93 91,49
90 9,0 12,20 81,97
100 6,5 10,06 99,40
100 7,0 10,79 92,68
100 8,0 12,25 81,63
100 10,0 15,10 66,23
100 12,0 17,90 55,87
100 14,0 20,63 48,47
100 16,0 23,30 42,92
110 7,0 11,89 84,10
110 8,0 13,50 74,07
125 8,0 15,46 64,68
125 9,0 17,30 57,80
125 10,0 19,10 52,36
125 12,0 22,68 44,09
125 14,0 26,20 38,17
125 16,0 29,65 33,73
140 9,0 19,41 51,52
140 10,0 21,45 46,62
140 12,0 25,50 39,22
160 10,0 24,67 40,54
160 11,0 27,02 37,01
160 12,0 29,35 34,07
160 14,0 34,20 29,24
160 16,0 38,52 25,96
160 18,0 43,01 23,25
160 20,0 47,41 21,09
180 11,0 30,47 32,82
180 12,0 33,12 30,19
200 12,0 36,97 27,05
200 13,0 39,92 25,05
200 14,0 42,80 23,36
200 16,0 48,65 20,55
200 20,0 60,08 16,64
200 25,0 74,02 13,51
200 30,0 87,56 11,42
220 14,0 47,40 21,10
220 16,0 53,83 18,58
250 16,0 61,55 16,25
250 18,0 68,86 14,52
250 20,0 76,11 13,14
250 22,0 83,31 12,00
250 25,0 93,97 10,64
250 28,0 104,50 9,57
250 30,0 111,44 8,97
250 35,0 128,51 7,78



Угол стальной и квадрат горячекатаные относятся к разряду сортового проката и изготавливаются согласно техническим условиям по ГОСТ 535-88 .

Химический состав марок стали, используемых для изготовления данных видов продукции соответствует ГОСТ 380-94 (Ст0 - Ст3 всех степеней раскисления).

Угловая горячекатаная сталь подразделяется на равнополочную и неравнополочную.

Сортамент угловой горячекатаной стали соответствует:

По точности прокатки угловую сталь изготовляют:

  • А - высокой точности;
  • Б - обычной точности.



www.suet-metal.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
