Разъединитель РЛК-10.lV/400 УХЛ1, разъединитель РЛК, РЛК-10/400 разъединитель

  Разъединитель РЛК-10/400 УХЛ1

Разъединитель РЛК-10.lV/400 УХЛ1 предназначен для:

  • включения и отключения обесточенных участков электрической цепи, находящейся под напряжением;
  • заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем;
  • отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Условное обозначение разъединителя РЛК-10.lV/400 УХЛ1:

РЛК - разъединитель линейный качающегося типа
    - для горизонтальной установки
-

- без заземляющего ножа
-
10
- напряжение, кВ
IV - степень загрязнения по ГОСТ
400 - номинальный ток, А
УХЛ1 - категория размещения

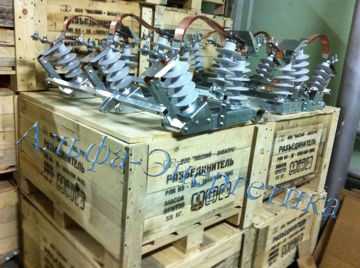

 Разъединитель РЛК-10 IV/400 УХЛ1 в заводской упаковке



Основные преимущества разъединителя

РЛК-10.IV/400 УХЛ1:

Рама повышенной жесткости.

Изоляция РЛК-10.IV/400 УХЛ1 выполнена с использованием полимерных изоляторов.

Все стальные части разъединителя РЛК-10.IV/400 УХЛ1, в том числе и крепеж, имеют стойкое антикоррозийное покрытие горячим и термодиффузионным цинком на весь срок службы.

На каждом полюсе разъединителя РЛК-10.IV/400 УХЛ1 установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать дополнительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД-10. Таким образом, крепление подводящих проводов с обеих сторон производится к контактным выводам, установленным на неподвижных изоляторах, что исключает схлестывание проводов и их излом, как это наблюдалось при работе РЛНД-10.

Контактное давление в разъемном контакте токоведущего контура обеспечивается с помощью пластинчатых пружин, выполненных из пружинной стали с покрытием термодиффузионным цинком, что обеспечивает стабильность контактного давления на весь срок службы без регулировок.

Управление разъединителем РЛК-10.IV/400 УХЛ1

производится приводом ПР-00-7 УХЛ1 с вертикальным движением рукояток, при этом в рабочем состоянии разъединителя рукоятки управления находятся под кожухом, закрываемым на замок.

В комплект поставки РЛК-10.IV/400 УХЛ1 входят кронштейны для установки разъединителей на опоре, как в горизонтальной, так и в вертикальной плоскости, привод с кронштейнов для крепления к опоре, соединительные тяги «разъединитель привод» для различной высоты установки (6200 мм, 6500 мм, 6800 мм).



 В комплект поставки разъединителя РЛК 10 IV/400 УХЛ1 входит:



1. Разъединитель РЛК в ящике 1 шт (масса 55 кг)

2. Привод ПР-00-7 УХЛ1 (в ящике 1 шт)

3. Тяга -4 шт. отдельно (L 2300, L2500 для высоты установки 6200мм)

4. Швеллер для соединительных тяг, для труб -4 шт, в ящике

5. Хомут, 4 шт в ящике

6. Кронштейн крепления РЛК, 1 шт. в ящике

7. Комплект метизов для подключения, 1 шт. в ящике

8. Рукоятка переключения привода, 1 шт. в ящике

9. Паспорт, руководство по эксплуатации, в ящике



aenergetika.ru

РЛК-10 (УХЛ1) Разъединители линейные качающегося типа – ЗАО «ЗЭТО»

Назначение

Разъединитель предназначен для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных сетей.

Разъединитель специального назначения РЛКВ—С-10.IV/400УХЛ1 (с дугогасительной системой) предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем, а также для отключения токов нагрузки до 50 А, токов холостого хода трансформаторов и зарядных токов и зарядных токов воздушных и кабельных линий до 10 А.

Конструкция

Разъединитель качающегося типа. Рама повышенной жесткости. Изоляци выполнена с использованием полимерной изоляции с оболочкой из кремнийорганической резины. Изоляция имеет IV степень загрязнения по ГОСТ 9920 (удельная проводимость слоя загрязнения не менее 30 мкСм).

Основания подвижных колонок выполнены в виде пары: ось из нержавеющей стали, втулка из полиамида, что не требует смазки в процессе всего срока эксплуатации (30 лет).

Имеется жесткая связь между подвижными колонками всех полюсов (3-х или 2-х) для управления главными ножами, а также между заземлителями.

Все остальные части разъединителя, в том числе и крепеж, имеют стойкое антикоррозийное покрытие горячим и термодиффузионным цинком на весь срок службы.

На каждом полюсе разъединителя установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать допонительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД—10. Таким образом, крепление подводящих проводов с обеих сторон производится к контактным выводам, установленным на неподвижных изоляторах, что исключает схлестывание проводов и их излом, как это наблюдалось при работе РЛНД—10.

Токоведущая часть главного контура выполнена из меди с покрытием гальваническим оловом, что исключает окисление контактов в разъемном контакте и неподвижных соединениях. Токоведущая часть между контактом, установленным на подвижном изоляторе, и дополнительным неподвижным изолятором (со стороны подвода питания) выполнена в виде набора эластичных медных лент, покрытых гальваническим оловом. Это обеспечсивает надежный контакт без окисления в неподвижном контактном соединении, а также отсутствие излома при оперировании разъединителем при количестве более 10 000 циклов «вкл.-откл.».

Контакное давление в разъемном контакте токоведущего контура обеспечивается с помощью пластинчатых пружин, выполненных из пружинной стали с покрытием термодиффузионным цинком, что обеспечивает стабильность контактного давления на весь срок службы без регулировок.

Вращение заземлителя происходит в поворотных основаниях, выполненных в виде пары: ось из нержавеющей стали — полиамидная втулка.

Управление разъединителем производится приводом с вертикальным движением рукояток, при этом в рабочем состоянии разъединителя рукоятки управления находятся под кожухом, закрываемым на замок.

Связь между разъединителем и приводом выполнена из стальной трубы, покрытой горячим цинком с установленным на обоих концах шарнирами с вкладышем, залитым в полиамиде, что не требует смазки на весь период эксплуатации.

Контактные части разъемных контактов, как главного, так и заземляющего контура защищены кожухами, что обеспесивает работоспособность разъединителя при толщине корки льда до: 20мм — для разъединителей общего назначения, 10 мм — для разъединителей специального назначения.

Включение, как главных ножей, так и заземлителей, проивзодится в контакты, установленные на неподвижных изоляторах, до упора.

В разъединителе отсутствуют люфты при управлении приводом ввиду отсутствия промежуточных кинематических звеньев.

Вращение валов управления происходит во втулках, выполненных из полиамида, что также не требует смазки на весь срок службы.

В комплект постановки входят по заказу кронштейны для установки разъединителей на опоре, кронштейн для крепления привода на опоре, соединительные тяги «разъединитель-привод» для различной высоты установки (620 мм, 6500 мм, 6800 мм).

Управление разъединителем осуществляется ручным приводом серии ПР-7, также исполнение РЛК без заземляющих ножей имеет двигательное управление приводом ПДЖ—1.


Технические характеристики

Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 400

Номинальный кратковременный выдерживаемый ток

(ток термической стойкости), кА:



10

Наибольший пик номинального кратковременного выдерживаемого

тока (ток электродинамической стойкости), кА:



25

Время протекания номинального кратковременного

выдерживаемого тока (время короткого замыкания), с:

  — для главных ножей




3

Номинальная частота, Гц: 50

Ток отключения, А

  — нагрузки (cos φ≈0,7)

  — индуктивный (cos φ≈0,15)

  — емкостный(cos φ≈0,7)




1

1



50

10

10

www.zeto.ru

Разъединитель РЛК | РЛК-10 IV/400

Разъединители РЛК 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.


Структура условного обозначения разъединителя  РЛК(1а,1б,2)-10.IV/400
Р - разъединитель
Л - линейный
К - качающегося типа
В - для вертикальной установки
1а - заземлитель со стороны неподвижного контакта
1б - заземлитель со стороны подвижного контакта
2 - заземлитель со стороны подвижного и неподвижного контактов
10 - номинальное напряжение, кВ
IV - степень загрязнения по ГОСТ 9920
400 - номинальный ток, А



Устройство и принцип действия РЛК

Разъединители РЛК изготавливают в трехполюсном исполнении, так же допускается изготовление в двухполюсном варианте. Разъединитель РЛК состоит из рамы, изоляции, токоведущей системы, заземляющего контура и металлоконструкций для установки. Рама РЛК повышенной жесткости представляет собой сварную конструкцию из гнутых швеллеров, на которые устанавливаются изоляторы и заземлители. Изоляция каждого полюса разъединителя РЛК состоит их трех полимерных изоляторов. Токоведущая система РЛК состоит из главного ножа, основного контакта и гибкой связи. Главный нож установлен на неподвижном изоляторе и представляет собой медную изогнутую пластину, один из концов которой является контактным выводом разъединителя. Управление разъединителем РЛК производится приводом. Связь между разъединителем РЛК и приводом выполнена из стальной трубы.



Технические характеристики разъединителя РЛК-10.IV/400
Номинальное напряжение кВ 10
Наибольшее рабочее напряжение кВ 12
Номинальный ток А 400
Ток термической стойкости кА 10
Ток электродинамической стойкости кА 25
Время протекания тока термической стойкости с 3
Индуктивный ток отключения (соs?~0,15) А 1
Емкостный ток отключения (соs?~0,15) А 1
Тип применяемого привода ПРУ-01(02)- УХЛ1



Условия эксплуатации разъединителя РЛК
-Разъединители РЛК предназначены для применения в климатических условиях УХЛ, категория размещения 1 по ГОСТ 15150-69

-Высота над уровнем моря не более 1000 метров
-Температура окружающего воздуха от -60°С до +40°С
-Скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда
-Относительная влажность не более 90% при 20°С
-Окружающая среда невзрывоопасная, Содержание коррозионно-активных агентов должно соответствовать атмосфере типа II ГОСТ 15150
-Изоляция разъединителей выполнена из опорно-стержневых кремнийорганических изоляторов типа ИОСК4/10 УХЛ1
-Установка разъединителя в горизонтальной плоскости
-Выключатель и привод не требуют замены деталей в течение всего срока службы при соблюдении правил транспортировки, хранения, монтажа и эксплуатации



Комплектация разъединителя РЛК
 В комплект поставки разъединителя РЛК входит следующее оборудование:
- рама РЛК,
- привод ПРУ,
- траверсы для монтажа рамы и привода,
- хомуты,
- кронштейны,
- метизы,
- тяга соединительная.


  • Разъединитель РЛК-10.IV/400

  • Разъединитель РЛК-10.IV/400

  • Привод универсальный ПР-У-1

  • Привод универсальный ПР-У-1

Быстрый заказ в 1 клик
Нажмите на кнопку и наш менеджер сам свяжется с вами и уточнит все параметры заказа.
Производители:  Техническая информация:

www.elprom-st.ru

РЛК-10/400 УХЛ1 Разъединитель



Напишите нам





ОТГРУЗКА ПРОДУКЦИИ РЛК-10/400 УХЛ1 Разъединитель В ЛЮБОЙ РЕГИОН РОССИИ, ДОСТАВКА ДО ТРАНСПОРТНОЙ КОМПАНИИ БЕСПЛАТНО.







Разъединитель РЛК-10.IV/400 УХЛ1
Ток термостойкости разъединителя РЛК-10, кА : 10
Предельный сквозной ток разъединителя РЛК-10, кА: 25
Масса разъединителя РЛК-10, кг: 37
Назначение разъединителя РЛК-10:
Разъединитель РЛК-10/400 УХЛ1 Разъединитель предназначен для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем РЛК-10, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Расшифровка условного обозначения разъединителя РЛК-10.IV/400 УХЛ1:

РЛК - разъединитель линейный качающегося типа
       - для горизонтальной установки
       - без заземляющего ножа
10 - напряжение, кВ
IV - степень загрязнения по ГОСТ
400 - номинальный ток, А
УХЛ1 - категория размещения

Основные преимущества разъединителя  РЛК-10/400 УХЛ1

Рама разъединителя РЛК-10 повышенной жесткости.

Изоляция разъединителя РЛК-10.IV/400 УХЛ1 выполнена с использованием полимерной изоляции.

Все стальные части разъединителя РЛК-10.IV/400 УХЛ1, в том числе и крепеж, имеют стойкое антикоррозийное покрытие горячим и термодиффузионным цинком на весь срок службы.

На каждом полюсе разъединителя РЛК-10.IV/400 УХЛ1 установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать дополнительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД-10. Таким образом, крепление подводящих проводов с обеих сторон производится к контактным выводам, установленным на неподвижных изоляторах, что исключает схлестывание проводов и их излом, как это наблюдалось при работе РЛНД-10.

 Контактное давление разъединителя РЛК-10 в разъемном контакте токоведущего контура обеспечивается с помощью пластинчатых пружин, выполненных из пружинной стали с покрытием термодиффузионным цинком, что обеспечивает стабильность контактного давления на весь срок службы без регулировок.

Управление разъединителем РЛК-10/400 УХЛ1 производится приводом ПР-00-7 УХЛ1 с вертикальным движением рукояток, при этом в рабочем состоянии разъединителя рукоятки управления находятся под кожухом, закрываемым на замок.

В комплект поставки РЛК-10.IV/400 УХЛ1 входят кронштейны для установки разъединителей на опоре, как в горизонтальной, так и в вертикальной плоскости, привод с кронштейнов для крепления к опоре, соединительные тяги «разъединитель привод» для различной высоты установки (6200 мм, 6500 мм, 6800 мм).

Отгрузка  разъединителя РЛК-10/400 УХЛ1 в любой регион России, доставка до транспортной компании бесплатно.

Стоимость и срок изготовления разъединителя РЛК-10 уточняйте у менеджеров.




Время последней модификации 1545038401

krasluch.ru

Разъединитель РЛК-1а(б)-10/400(630)-У1







Разъединитель РЛК-10/400-II-IV У1

Габаритные и монтажные размеры разъединителя

Установка разъединителя на опоре


 Разъединитель наружной установки серии РЛК предназначен для включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков цепи при помощи встроенных заземлителей.

 Наименование параметраЗначение параметра
1.Номинальное напряжение кВ.10
2.Наибольшее рабочее, кВ12
3.Номинальный ток, А.400 (630)
4.Номинальный кратковременный выдерживаемый ток (термическая стойкость), кА.10

5.Наибольший пик номинального кратковременного тока (электродинамическая стойкость), кА

25
6.Сопротивление постоянному току главного контура100х10-6
7.Испытательное одноминутное напряжение промышленной частоты, кВ42

- Р - разъединитель

- Л - линейный

- К - качающегося типа

- В - для вертикальной установки

- 10 номинальное напряжение кВ.

- 400(630) номинальный ток, А.

-  I, II, III количество и расположение заземляющих ножей ( I-вал заземляющих ножей со стороны неподвижного контакта, II-вал заземляющих ножей со стороны подвижного контакта, III- 2 вала заземляющиих ножей)

- IV степень занрязнения по ГОСТ 9920

- У климатическое исполнение по ГОСТ 15150-69

-1 категория размещения по ГОСТ 15150-69

Рама и детали разъединителя имеет покрытие как порошковой краской так и цинком  (методом горячего цинкования.)



Опросный лист на разъединитель РЛК (скачать)


kontelvolga.ru

Разъединитель РЛК-10.lV/400 УХЛ1

Технические характеристики

Марка:  РЛК-10.lV/400 УХЛ1

Напряжение:  10 кВ

Номинальный ток:  400 А

Количество полюсов:  3 полюса

Количество ножей заземления:  Без ножей

Способ установки:  Для горизонтальной установки

Установка заземлителей:  Без заземлителей

Наличие дугогасительной системы:  Без дугогасительной системы

Категория установки:  Наружная



Высоковольтные разъединители РЛК-10.lV/400 УХЛ1это современные аппараты, призванные заменить более простые разъединители РЛНД и предназначенные для отключения от сети участков со снятой нагрузкой. При отключении разъединители создают хорошо заметный разрыв цепи, что позволяет безопасно проводить любые ремонты или профилактические работы на отключенном оборудовании.



Согласно всем современным требованиям к высоковольтной коммутационной аппаратуреразъединители РЛК-10.lV/400 УХЛ1, имеют оцинкованную раму и собраны на полимерных изоляторах.



Маркировка разъединителя РЛК-10.lV/400 УХЛ1



Буквы в условном обозначении разъединителя РЛК обозначают тип и предназначение этого аппарата: Р – указывает на то, что это разъединитель, Л – разъединитель для установки на линии, линейный, К – качающегося типа. Следующие за аббревиатурой РЛК цифры указывают на номинальное напряжение сети в киловольтах в которой работает рассматриваемый аппарат – 10 кВ и номинальный ток – 400 ампер. В конце маркировки разъединителя указаны требования к месту установки разъединителя РЛК – УХЛ1 – установка под открытым небом в регионах имеющих умеренный или холодный климат.





Разъединители РЛК-10.lV/400 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.



Комплект поставки разъединителя РЛК-10.lV/400 УХЛ1



Разъединитель поставляется со всеми необходимыми элементами для установки его на опору.В комплект входит привод, набор металлических деталей для крепления разъединителя и привода на высоковольтную опору, технический паспорт с отметкой об успешном прохождении технического контроля ОТК.



Габаритно-установочные размеры разъединителя РЛК





systema21.ru

Разъединитель РЛК 1-10/400 УХЛ1

Разъединитель РЛК 1-10/400 УХЛ1 от производителя со склада и под заказ.Разъединители РЛК - цены и характеристики, гарантии, скидки.

Разъединители РЛК 1-10/400 УХЛ на 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.





Технические характеристики разъединителя РЛК 1-10/400 УХЛ1 на 10 кВ



Номинальное напряжение

10 кВ

Наибольшее рабочее напряжение

12 кВ

Номинальный ток

400 А

Ток термической стойкости

10 кА

Ток электродинамической стойкости

25 кА

МВремя протекания тока термической стойкости

3 с

Индуктивный ток отключения

1 А

Емкостный ток отключения

1 А

Тип применяемого привода

ПР-01-7 УХЛ1

Структура условного обозначения разъединителя РЛК

РЛК(1а,1б,2)-10.IV/400

  • Р - разъединитель
  • Л - линейный
  • К - качающегося типа
  •  - заземлитель со стороны неподвижного контакта
  •  - заземлитель со стороны подвижного контакта
  • 2 - заземлитель со стороны подвижного и неподвижного контактов
  • 10 - номинальное напряжение, кВ
  • IV - степень загрязнения по ГОСТ 9920
  • 400 - номинальный ток, А



Принцип работы РЛК 1-10/400 УХЛ1

Разъединители РЛК 1-10/400 УХЛ изготавливают в трехполюсном исполнении, так же допускается изготовление в двухполюсном варианте. Разъединитель РЛК состоит из рамы, изоляции, токоведущей системы, заземляющего контура и металлоконструкций для установки. Рама РЛК 1-10/400 УХЛ повышенной жесткости представляет собой сварную конструкцию из гнутых швеллеров, на которые устанавливаются изоляторы и заземлители. Изоляция каждого полюса разъединителя РЛК 1-10/400 УХЛ состоит их трех полимерных изоляторов. Токоведущая система РЛК состоит из главного ножа, основного контакта и гибкой связи. Главный нож установлен на неподвижном изоляторе и представляет собой медную изогнутую пластину, один из концов которой является контактным выводом разъединителя. Управление разъединителем РЛК производится приводом. Связь между разъединителем РЛК и приводом выполнена из стальной трубы.

Условия эксплуатации разъединителя РЛК 10 кВ



  • Разъединители РЛК 1-10/400 УХЛ  предназначены для применения в климатических условиях УХЛ, категория размещения 1 по ГОСТ 15150-69
  • Высота над уровнем моря не более 1000 метров
  • Температура окружающего воздуха от -60°С до +40°С
  • Скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда
  • Относительная влажность не более 90% при 20°С
  • Окружающая среда невзрывоопасная, Содержание коррозионно-активных агентов должно соответствовать атмосфере типа II ГОСТ 15150
  • Изоляция разъединителей выполнена из опорно-стержневых полимерных изоляторов типа ИОСК4/10 УХЛ1





www.ueec.ru
