Размеры подшипников упорных – Таблица размеров упорных подшипников

alexxlab | 24.12.2018 | 0 | Вопросы и ответы

Содержание

Таблица размеров упорных подшипников

Содержание:

Вал 10-35 мм
40-60 мм
65-90 мм
100-140 мм
150-220 мм
240-600 мм

Упорные подшипники воспринимают только осевые нагрузки, т.к. угол контакта превышает 45°.

Сепаратор может быть изготовлен из стали или бронзы.

Производятся от нулевого до 6 класса точности, зависит конкретно от подшипника.

В России данные подшипники производят 4 завода:

СПЗ-4;
ГПЗ-2;
ГПЗ-20;
ГПЗ-1.

Подшипник состоит из внутреннего, наружного кольца и шариков, причем внутренний диаметр одного из колец на несколько миллиметров может отличаться от другого.

Смотреть также: Таблицы размеров по всем видам подшипников

Таблица размеров упорных однорядных шариковых подшипников

Ниже представлены таблицы с характеристиками размеров, обозначений — как по Международной, так и Российской классификации.

Вал 10-35 мм

Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Скорость макс. Об/мин		Масса (кг)
Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Смазка	Масло	Масса (кг)
51100	8100	10	24	9	6 500	10 000	0,02
51200	8200	10	26	11	6 000	8 000	0,031
53200	18200	10	26	11,6	5 700	8 800	0,029
51101	8101	12	26	9	6 700	9 000	0,022
51201	8201	12	28	11	6 000	8 000	0,034
53201	18201	12	28	11,4	5 400	8 300	0,031
51102	8102	15	28	9	6 300	8 500	0,023
51202	8202	15	32	12	5 300	7 000	0,046
53202	18202	15	32	13,3	4 900	7 500	0,048
51103	8103	17	30	9	6300	8500	0,025
51203	8203	17	35	12	5 000	6 700	0,053
53203	18203	17	35	13,2	4 900	7 500	0,055
51104	8104	20	35	10	5 600	7 500	0,038
51204	8204	20	40	14	4 500	6 000	0,083
53204	18204	20	40	14,7	3 900	6 000	0,08
51105	8105	25	42	11	4 800	6 300	0,056
51205	8205	25	47	15	4 000	5 300	0,11
53205	18205	25	47	16,7	3 600	5 500	0,12
51305	8305	25	52	18	3 400	4 500	0,17
53305	18305	25	52	19,8	3 100	4 800	0,18
51405	8405	25	60	24	2 600	3 600	0,34
53405	18405	25	60	26,4	2 600	4 000	0,35
51106	8106	30	47	11	4 500	6 000	0,063
51206	8206	30	52	16	3 600	4 800	0,13
53206	18206	30	52	17,8	3 400	5 200	0,16
51306	8306	30	60	21	2 800	3 800	0,26
53306	18306	30	60	22,6	2 700	4 200	0,27
51406	8406	30	70	28	2 000	3 000	0,52
53406	18406	30	70	30,1	2 200	3 400	0,53
51107	8107	35	52	12	4 300	5 600	0,08
51207	8207	35	62	18	3 000	4 000	0,22
53207	18207	35	62	19,9	2 900	4 500	0,22
51307	8307	35	68	24	2 400	3 400	0,38
53307	18307	35	68	25,6	2 400	3 700	0,4
51407	8407	35	80	32	1 800	2 600	0,76
53407	18407	35	80	34	1 900	2 900	0,79

Вал 40-60 мм

Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Скорость макс. Об/мин		Масса (кг)
Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Смазка	Масло	Масса (кг)
51108	8108	40	60	13	3 800	5 000	0,12
51208	8208	40	68	19	2 800	3 800	0,28
53208	18208	40	68	20,3	2 700	4 200	0,27
51308	8308	40	78	26	2 700	3 000	0,53
53308	18308	40	78	28,5	2 100	3 300	0,57
51408	8408	40	90	36	1 700	2 400	1,1
53408	18408	40	90	38,2	1 700	2 600	1,12
51409	8409	45	100	39	1 600	2 200	1,4
53409	18409	45	100	42,4	1 500	2 300	1,5
51109	8109	45	65	14	3 400	4 500	0,14
51209	8209	45	73	20	2 600	3 600	0,3
53209	18209	45	73	21,3	2 600	4 000	0,31
51309	8309	45	85	28	1 900	2 800	0,66
53309	18309	45	85	30,1	1 900	3 000	0,68
51410	8410	50	110	43	1 500	2 000	2
53410	18410	50	110	45,6	1 400	2 100	1,97
51110	8110	50	70	14	3 200	4 300	0,16
51210	8210	50	78	22	2 400	3 400	0,37
53210	18210	50	78	23,5	2 300	3 600	0,38
51310	8310	50	95	31	1 800	2 600	0,94
53310	18310	50	95	34,3	1 800	2 700	1,01
51311	8311	55	105	35	1 600	2 200	1,3
53311	18311	55	105	39,3	1 600	2 400	1,41
51411	8411	55	120	48	1 300	1 800	2,55
53411	18411	55	120	50,5	1 200	1 900	2,57
51111	8111	55	78	16	2 800	3 800	0,23
51211	8211	55	90	25	1 900	2 800	0,59
53211	18211	55	90	27,3	2 100	3 200	0,62
51312	8312	60	110	35	1 600	2 200	1,35
53312	18312	60	110	38,3	1 500	2 300	1,47
51412	8412	60	130	51	1 100	1 600	3,1
53412	18412	60	130	54	1 100	1 700	3,44
51112	8112	60	85	17	2 600	3 600	0,2
51212	8212	60	95	26	1 900	2 800	0,65
53212	18212	60	95	28	1 900	3 000	0,69

Вал 65-90 мм

Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Скорость макс. Об/мин		Масса (кг)
Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Смазка	Масло	Масса (кг)
51213	8213	65	100	27	1 800	2 600	0,78
53213	18213	65	100	28,7	1 900	2 900	0,75
51313	8313	65	115	36	1 500	2 000	1,5
53313	18313	65	115	39,4	1 400	2 200	1,61
51413	8413	65	140	56	1 000	1 500	4
53413	18413	65	140	60,2	1 000	1 600	4,47
51113	8113	65	90	18	2 400	3 400	0,33
SBTB70105	9588214	70	105	21,5	—	—	0,656
51214	8214	70	105	27	1 800	2 600	0,79
53214	18214	70	105	28,8	2 300	3 600	0,8
51314	8314	70	125	40	1 400	1 900	2
53314	18314	70	125	44,2	1 300	2 000	2,15
51414	8414	70	150	60	950	1 400	5
53414	18414	70	150	63,6	250	553	5,38
51114	8114	70	95	18	2 400	3 400	0,35
51115	8115	75	100	19	2 200	3 200	0,4
51215	8215	75	110	27	1 700	2 400	0,83
53215	18215	75	110	28,3	1 800	2 700	0,85
51315	8315	75	135	44	1 200	1 700	2,6
53315	18315	75	135	48,1	1 200	1 900	2,72
51415	8415	75	160	65	900	1 300	6,75
53415	18415	75	160	69	880	1 350	6,64
51116	8116	80	105	19	2 000	3 000	0,42
51216	8216	80	115	28	1 700	2 400	0,91
53216	18216	80	115	29,5	1 700	2 600	0,93
51316	8316	80	140	44	1 200	1 700	2,7
53316	18316	80	140	47,6	1 200	1 800	2,86
51416	8416	80	170	68	850	1 200	7,95
53416	18416	80	170	72,2	810	1 250	7,84
51117	8117	85	110	19	2 000	3 000	0,44
51217	8217	85	125	31	1 600	2 200	1,2
53217	18217	85	125	33,1	1 500	2 300	1,28
51317	8317	85	150	49	1 100	1 600	3,55
53317	18317	85	150	53,1	1 100	1 700	3,63
51417	8417	85	180	72	780	1 200	9,29
53417	18417	85	180	77	780	1 200	9,2
51118	8118	90	120	22	1 800	2 600	0,67
51218	8218	90	135	35	1 500	2 000	1,7
53218	18218	90	135	38,5	1 400	2 100	1,77
51318	8318	90	155	50	1 000	1 500	3,8
53318	18318	90	155	54,6	1 000	1 600	3,87
51418	8418	90	187	77	710	1 100	11
53418	18418	90	190	81,2	710	1 100	10,7

Вал 100-140 мм

Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Скорость макс. Об/мин		Масса (кг)
Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Смазка	Масло	Масса (кг)
51120	8120	100	135	25	1 700	2 400	0,97
51220	8220	100	150	38	1 300	1 800	2,2
53220	18220	100	150	40,9	1 200	1 900	2,34
51320	8320	100	170	55	950	1 400	4,95
53320	18320	100	170	59,2	940	1 450	5,1
51420	8420	100	210	85	620	950	14,6
53420	18420	100	210	90	620	950	14,5
51122	8122	110	145	25	1 600	2 200	1,05
51222	8222	110	160	38	1 200	1 700	2,4
53222	18222	110	160	40,2	1 200	1 800	2,5
51322	8322	110	190	63	850	1 200	7,85
53322	18322	110	190	67,2	810	1 250	7,63
51422	8422	110	230	95	550	850	19,8
51124	8124	120	155	25	1 600	2 200	1,15
51224	8224	120	170	39	1 100	1 600	2,65
53224	18224	120	170	40,8	1 100	1 700	2,81
51324	8324	120	210	70	800	1 100	11
53324	18324	120	210	74,1	710	1 100	10,4
51424	8424	120	250	102	520	800	25
51126	8126	130	170	30	1 400	1 900	1,85
51226	8226	130	190	45	950	1400	4
53226	18226	130	190	47,9	970	1 500	3,98
51326	8326	130	225	75	750	1 000	13
53326	18326	130	225	80,3	650	1 000	12,7
51426	8128	130	270	110	490	750	31,4
51128	8128	140	180	31	1 300	1 800	2,05
51228	8228	140	200	46	950	1 400	4,35
53228	18228	140	200	48,6	940	1 450	4,35
51328	8328	140	240	80	700	950	15,5
53328	18328	140	240	84,9	620	950	15,1
51428	8428	140	280	112	450	700	33,9

Вал 150-220 мм

Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Скорость макс. Об/мин		Масса (кг)
Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Смазка	Масло	Масса (кг)
51130	8130	150	190	31	1 200	1 700	2,2
51230	8230	150	215	50	900	1 300	6,1
53230	18230	150	215	53,3	840	1 300	5,45
51330	8330	150	250	80	670	900	16,5
53330	18330	150	250	83,7	580	900	15,7
51430	8430	150	300	120	420	650	41,6
51132	8132	160	200	31	1 200	1 700	2,35
51232	8232	160	225	51	850	1200	6,55
53232	18232	160	225	54,7	810	1 250	6,09
51332	8332	160	270	87	550	850	21
53332	18332	160	270	91,7	550	850	21
51432	8432	160	320	130	390	600	51,2
51134	8134	170	215	34	1 100	1 600	3,3
51234	8234	170	240	55	800	1 100	8,15
53234	18234	170	240	58,7	750	1 150	7,69
51334	8334	170	280	87	520	800	22
53334	18334	170	280	91,3	520	800	22
51434	8434	170	340	135	360	550	60
51136	8136	180	225	34	1 000	1 500	3,5
51236	8236	180	250	56	800	1 100	8,6
53236	18236	180	250	58,2	710	1 100	8,08
51336	8336	180	300	95	490	750	28,1
53336	18336	180	300	99,3	490	750	26,9
51436	8436	180	360	140	320	500	69,5
51138	8138	190	240	37	950	1 400	4,05
51238	8238	190	270	62	650	1 000	11,7
53238	18238	190	270	65,7	650	1 000	11,2
51338	8338	190	320	105	440	680	36
53338	18338	190	320	111	440	680	36,3
51140	8140	200	250	37	950	1 400	4,25
51240	8240	200	280	62	620	950	12,2
53240	18240	200	280	65,3	620	950	11,6
51340	8340	200	340	110	420	650	42,9
53340	18340	200	340	118,4	420	650	42,7
51144	8144	220	270	37	900	1 300	4,6
51244	8244	220	300	63	580	900	13,5
53224	18244	220	300	65,6	580	900	12,6

Вал 240-600 мм

Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Скорость макс. Об/мин		Масса (кг)
Международное обозначение	Российское обозначение (ГОСТ)	Внутренний размер	Внешний размер	Ширина	Смазка	Масло	Масса (кг)
51148	8148	240	300	45	800	1 100	7,55
51248	8248	240	340	78	520	800	23,1
53248	18248	240	340	81,6	520	800	20,9
51152	8152	260	320	45	800	1 100	8,1
51252	8252	260	360	79	490	750	25
53252	18252	260	360	82,8	490	750	22,6
51156	8156	280	350	53	700	950	12
51256	8256	280	380	80	450	700	23,7
51160	8160	300	380	62	630	850	17,5
51260	8260	300	420	95	400	600	42,5
53260	18260	300	420	100,5	400	600	39,5
51164	8164	320	400	63	600	800	19
51264	8264	320	440	95	400	600	45
53264	18264	320	440	100,5	400	600	42
51168	8168	340	420	64	600	750	20,5
51268	8268	340	460	96	380	570	48
53268	18268	340	460	100,3	380	570	45
51172

podshipnika.ru

Таблица размеров упорных шариковых подшипников

Содержание:

Вал 10-35 мм
40-60 мм
65-100 мм
110-190 мм

Упорные подшипники воспринимают только осевые нагрузки, т.к. угол контакта превышает 45°. Сепаратор может быть изготовлен из стали или бронзы.

Производятся от нулевого до 6 класса точности, зависит конкретно от изделия.

Скорость вращения данных подшипников по сравнению с другими типами изделий значительно меньше, поэтому если вам необходима высокая скорость вращения то лучше воспользоваться упорно-радиальным подшипником.

Качество подшипника во многом зависит от материала из которого он изготовлен.

Контроль качества в основном осуществляется заводом изготовителем, в основном такие процессы контролируются при помощи специальной аппаратуры.

Смотреть также: Полный список таблиц размеров подшипников

Таблица размеров двухрядных упорных шариковых подшипников

Вал 10-35 мм

Международное обозначение	Российский аналог (ГОСТ)	Размеры (мм)				Грузоподьемность (Кн)		Масса
Международное обозначение	Российский аналог (ГОСТ)	dw	dg	Dg	T	Динамич.	Статич.	Масса
52202	38202	10	17	32	22	16,5	25	0,081
54202	48202	10	17	32	24,6	16,6	24,8	0,088
52204	38204	15	22	40	26	22,5	37,5	0,15
54204	48204	15	22	40	27,4	22,3	37,7	0,146
52405	38405	15	27	60	45	55,6	89,4	0,63
54405	48405	15	27	60	49,8	55,6	89,4	0,62
52205	38205	20	27	47	28	27,6	50	0,22
52305	38305	20	27	52	34	34,5	55	0,33
54205	48205	20	27	47	31,4	27,7	50,4	0,236
54305	48305	20	27	52	37,6	35,7	61,4	0,348
52406	38406	20	32	70	52	72,8	125	1
54406	48406	20	32	70	56,2	72,8	126	0,99
52206	38206	25	32	52	29	25,5	47,5	0,25
52306	38306	25	32	60	38	37,7	65,5	0,47
54206	48206	25	32	52	32,6	28,1	54,3	0,27
54306	48306	25	32	60	41,2	42,8	78,7	0,498
52407	38407	25	37	80	59	87,1	156	1,45
54407	48407	25	37	80	63	87,1	155	1,45
52207	38207	30	37	62	34	35,1	67	0,41
52307	38307	30	37	68	44	49,4	88	0,68
54207	48207	30	37	62	37,8	40,7	83,8	0,426
54307	48307	30	37	68	47,2	55,5	105	0,772
52208	38208	30	42	68	36	46,8	98	0,55
52308	38308	30	42	78	49	61,8	112	1,05
52408	38408	30	42	90	65	112	204	2,05
54208	48208	30	42	68	38,6	46,9	98,3	0,548
54308	48308	30	42	78	54	69,3	135	1,134
54408	48408	30	42	90	69,4	113	205	2,05
52209	38209	35	47	73	37	39	80	0,6
52309	38308	35	47	85	52	76,1	140	1,25
52409	38409	35	47	100	72	130	240	2,7
54209	48209	35	47	73	39,6	47,7	105	0,628
54309	48309	35	47	85	56,2	80	163	1,32
54409	48409	35	47	100	78,8	130	242	2,78

Вал 40-60 мм

Международное обозначение	Российский аналог (ГОСТ)	Размеры (мм)				Грузоподьемность (Кн)		Масса
Международное обозначение	Российский аналог (ГОСТ)	dw	dg	Dg	T	Динамич.	Статич.	Масса
52210	38210	40	52	78	39	49,4	106	0,71
52310	38310	40	52	95	58	88,4	173	1,75
52410	38410	40	52	110	78	148	283	3,56
54210	48210	40	52	78	42	48,5	111	0,722
54310	48310	40	52	95	64,6	91,6	186	1,966
54410	48410	40	52	110	83,2	148	283	3,57
52211	38211	45	57	90	45	61,8	134	1,1
52311	38311	45	57	105	64	104	208	2,4
52411	38411	45	57	120	87	178	360	4,7
54211	48211	45	57	90	49,6	69,4	159	1,176
54311	48311	45	57	105	72,6	119	246	3,21
54411	48411	45	57	120	92	178	359	4,56
52212	38212	50	62	95	46	62,4	140	1,2
52312	38312	50	62	110	64	101	208	2,55
52412	38412	50	62	130	93	199	400	6,35
54212	48212	50	62	95	50	73,6	179	1,316
54312	48312	50	62	110	70,6	124	267	2,87
54412

podshipnika.ru

Таблица размеров упорных игольчатых подшипников

Размеры упорных игольчатых подшипников

Международное Обозначение	Гост	Размеры мм					Масса (гр)
Международное Обозначение	Гост	d	D	de	De	Bx	Масса (гр)
AXK 2035	999904	20	35	22	34	2	5
AXK 2542	999905	25	42	29	41	2	7
AXK 3047	219806	30	47	34	46	2	8
AXK 3552	999707	35	52	39	51	2	10
AXK 4060	219808	40	60	45	58	3	16
AXK 4565	219809	45	65	50	63	3	18
AXK 5070	219810	50	70	55	68	3	20
AXK 5578	219811	55	78	60	76	3	28
AXK 6085	219812	60	85	65	83	3	33
AXK 6590	219813	65	90	70	88	3	35
AXK 75100	219815	75	100	79	98	4	61
AXK 80105	219816	80	105	84	103	4	63
AXK 85110	219817	85	110	89	108	4	67

Размеры взаимодействующих колец

Обозначения колец:

Внутренние кольца обозначаются — WS;
Наружные кольца — GS;
Упорные кольца — AS (особо тонкие) и LS (с направляющей).

Таблица размеров взаимодействующих колец

Взаимодействующие кольца				Размеры (мм)
AS…	LS…	GS811…	WS811…	dgs	Dws	B	Bas	r
AS 2035	LS2035	GS81104	WS81104	21	35	2,75	1	0,3
AS 2542	LS 2542	GS81105	WS81105	26	42	3	1	0,6
AS 3047	LS 3047	GS81106	WS81106	32	47	3	1	0,6
AS 3552	LS 3552	GS81107	WS81107	37	52	3,5	1	0,6
AS 4060	LS4060	GS81108	WS81108	42	60	3,5	1	0,6
AS 4565	LS 4565	GS81109	WS81109	47	65	4	1	0,6
AS 5070	LS 5070	GS81110	WS81110	52	70	4	1	0,6
AS 5578	LS 5578	GS81111	WS81111	57	78	5	1	0,6
AS 6085	LS 6085	GS81112	WS81112	62	85	4,75	1	1
AS 6590	LS 6590	GS81113	WS81113	67	90	5,25	1	1
AS 75100	LS 75100	GS81115	WS81115	77	100	5,75	1	1
AS 80105	LS 80105	GS81116	WS81116	82	105	5,75	1	1
AS 85110	LS 85110	GS81117	WS81117	87	110	5,75	1	1

Характеристики упорных игольчатых подшипников

Таблица характеристик

Международное Обозначение	Гост	Грузоподьемность (Кн)		Скорость вращения (об/мин)
Международное Обозначение	Гост	Динамич.	Статич.	Рекомендуемая	Макс
AXK 2035	999904	13,1	46,5	2790	9000
AXK 2542	999905	14,7	58	2520	7650
AXK 3047	219806	16,3	70	2070	6750
AXK 3552	999707	17,8	81	1800	5850
AXK 4060	219808	28	114	1530	5400
AXK 4565	219809	30	128	1350	4500
AXK 5070	219810	32	143	1260	4320
AXK 5578	219811	38	186	1080	3870
AXK 6085	219812	44,5	234	990	3600
AXK 6590	219813	46,5	255	900	3330
AXK 75100	219815	55	265	855	2970
AXK 80105	219816	56	280	810	2790
AXK 85110	219817	58	290	765	2700

merkurii-podshipnik.ru

Основные размеры подшипников

В табл. 13-16 приведены основные размеры подшипников.

Каждая размерная серия определяет внутренние диаметры d; наружные диаметры D; ширины или высоты В, Т, Н; координаты фасок r и r1.

Для конических отверстий внутренних колец подшипников установлена конусность 1:12, причем наименьший диаметр конуса, отнесенный к плоскости торца кольца, соответствует внутреннему диаметру d подшипника с цилиндрическим отверстием (рис. 12).

Рисунок 12 – конусность конического отверстия внутреннего кольца

Размеры, приведенные в табл. 13—15, внутреннюю конструкцию подшипников не регламентируют, они соответствуют ГОСТ 3478—79, который полностью соответствует СТ СЭВ 402—76.

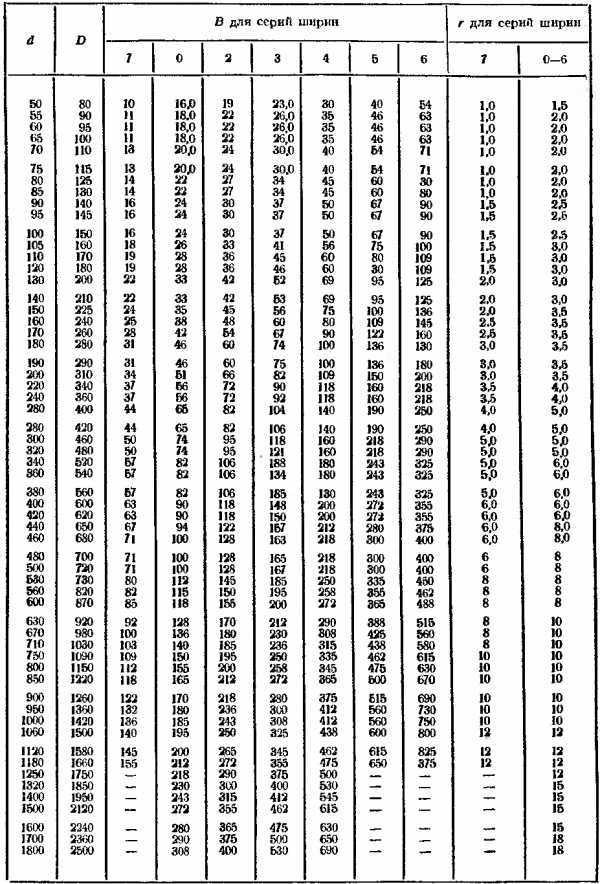

Таблица 13. Основные размеры (мм) радиальных и радиально-упорных подшипников (кроме конических)

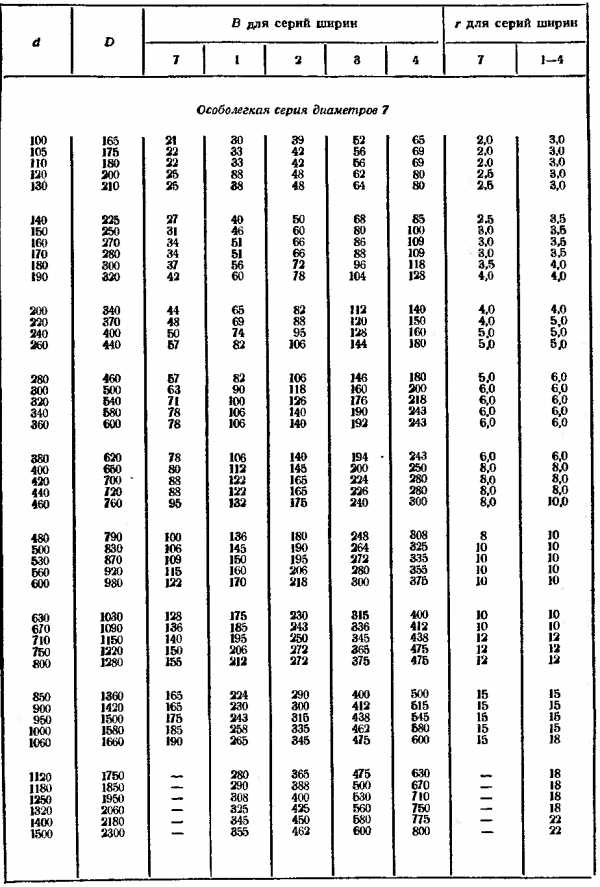

Таблица 14. Основные размеры (мм) конических однорядных подшипников

Таблица 15. Основные размеры (мм) конических однорядных подшипников

Таблица 16. Основные размеры (мм) конических однорядных подшипников

mechanicuz.ru

Шариковые упорные подшипники

Подшипники были изобретены очень даже давно. Как показали археологические раскопки, первые прообразы подшипников были изготовлены ещё в неолите. Подшипники тогда применялись в приспособлениях для сверления и в прядильных приспособлениях. Разрабатывались приспособления, схожие с подшипниками, как роликовые с цилиндрическими брёвнами вместо тел качения и с поворотными кругами, схожими с шариковыми подшипниками, например, в мельницах. Первый конический подшипник, уже более похожий на современный, был изготовлен в XVII веке. С тех пор прогресс не стоит на месте. Подшипники призваны помогать человеку, что бы уменьшить усилия при вращении двух деталей. Со временем конструкций подшипников появилось множество, но основные изделия это:

Также разноообразными являются и материалы для них. От неолита и до наших дней они усовершенствуются. Лучшее-это враг хорошего.

Из этого перечня можно выделить первые две позиции, как наиболее употребляемые. Рассмотрим подшипники качения. Они состоят из двух колец, тел качения, сепаратора.

Разновидности таких подшипников это:

Подшипники, у которых тела качения шарики,
Подшипники, у которых тела качения ролики и нижнее кольцо цилиндрическое,
Тоже, но нижнее кольцо изготовлено в виде конуса,
Специальные подшипники, которые работают при небольшом перекосе, с шариками двухрядными,
Подшипники с телами качения в виде иголок,
Упорные подшипники, которые имеют шарики в качестве тел качения,
Упорные подшипники, которые имеют в качестве тел качения ролики.

Каждый из видов имеет свое назначение, свою область применения. И если конструкция предполагает установку шарикового подшипника, туда уж никак не поставишь роликовый, тем более игольчатый. И где их только не применяют- от велосипеда до космической техники и в пищевой промышленности. Разбег размеров также впечатляет. И кстати, все подшипники, которые производятся в России, обозначаются согласно принятым ГОСТом. Импортируемые подшипники также все имеют одинаковое обозначение, иначе выбрать подшипник было бы не реально. Так проще при заказе подшипника просто выбрать по каталогу, ориентируясь на необходимые размеры.

Подшипник шариковый упорный однорядный

Одним из разновидности шариковых подшипников являются шариковые упорные подшипники, на который установлен ГОСТ 7872–89.

Разница с остальными состоит в том, что эти подшипники работают только тогда, когда на подшипник действует осевая нагрузка. При попадании подшипника под радиальную нагрузку, они совсем не могут работать, сразу выходят из строя. Причем и рабочая частота вращения значительно меньшая, чем у остальных подшипниках. Это такие себе тихоходы. Для исправления таких проблем при необходимости монтируют совместно с радиальными подшипниками.

Причем однорядные шариковые упорные подшипники работают при нагрузке в одном направлении, при нагрузке в двух направлениях лучше использовать двухрядные. Иногда. что бы решить вопрос с небольшим перекосом при запрессовке, их устанавливают совместно с подкладным кольцом. Они выпускаются с увеличенным кольцом, без кольца, специальной формы.

Подшипник изготавливается разъемным, оба кольца изготовлены из стали, причем одно из них запрессовывается на вал, а второе остается свободным. В обоих кольцах конструктивно обязательны канавки, где находятся шарики, которые по ним те и скользят. Сепараторы изготавливаются как обычно для других шариковых подшипников, т.е. обычная сталь, антифрикционная или бронза. Единственно разница в способе изготовления. Преимуществом их является простота установки, все детали устанавливаются отдельно.

Подшипники шариковые упорные двойные.

Разница между ними в том, здесь появляется третье кольцо.Это нужно для того, что бы нагрузка шла в двух разных направлениях и он более стабилен. Здесь среднее кольцо запрессовывается на вал, а два крайних остаются свободными.

Установка их также простая, они также разъемные. Если использовать подкладную шайбу при установке подшипника, то можно достичь улучшения работы. Также бывают кольца специальной формы, это в зависимости от запроса. Для них есть ГОСТ 7872–89. Применяются в основном в таких механизмах, как домкраты. Также сферой применения таких подшипников являются металлообрабатывающие станки, поворотные краны и тому подобные механизмы, у которых нельзя допускать высокие и повышенные скорости вращения.

Купить упорный шариковый подшипник

Если нужно купить упорный шариковый подшипник, это не составляет большого труда. Единственно, нужно сотрудничать с той компанией, которой можно доверять, которая много лет работает на рынке. Компания, у которой есть свой склад, которая сотрудничает со многими производителями, например с SKF или российскими производителями. Если это производители китайские, должны быть известных китайские производители, которые завоевали доверие многих покупателей. Конечно, известно, что цена упорный шариковый подшипник формируется от величины опта, от расстояния до места назначения, от того, насколько подшипник уникальный и от станы, выпускающей эти подшипники.

Размеры подшипников шариковых упорных однорядных все указаны в их ГОСТах. Там же указаны и основные позиции, по которым они изготавливаются. В соответствии с этими размерами подбираются и зарубежные подшипники. Естественно, маркировка отличается. Если марка самого распространенного упорного подшипника 8206, то импортный обозначается 51206. Это нужно учитывать. Импортные подшипники более высококачественные и выпускаются с литым сепаратором. Это сепаратор, где каждый шарик находится в своем углублении. Подшипник с таким сепаратором и называется подшипник упорный шариковый закрытый. Если шарики в сепараторе не разделены, при этом сепаратор изготавливается штамповкой, такой подшипник называется закрытым. Такие подшипники не могут выдерживать высоких скоростей, потому, что шарики сбиваются с центра или рассыпаются и подшипник стопорится.

Каталог упорных шариковых подшипников

Наименование	d, мм	D, мм	h, мм	Вес, кг
ШАРИКОВЫЕ УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 1681ХХ
168160 [——]	300	380	62	15,5
ШАРИКОВЫЕ УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 1687/ХХХ
1687/770 Х [——]	770	1000	150	292
ШАРИКОВЫЕ УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 183ХХ
18324 (53324 + U324)	120	210	80	11,9
ШАРИКОВЫЕ УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 31688/XХХ
31688/630Л[——]	630	780	112	112
ШАРИКОВЫЕ УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 81ХХ
8100 [51100]	10	24	9	0,02
8101 [51101]	12	26	9	0,023
8102 [51102]	15	28	9	0,024
8103 [51103]	17	30	9	0,026
8104 [51104]	20	35	10	0,039
8105 [51105]	25	42	11	0,059
8106 [51106]	30	47	11	0,068
8107 [51107]	35	52	12	0,084
8108 [51108]	40	60	13	0,124
8109 [51109]	45	65	14	0,148
8110 [51110]	50	70	14	0,162
8111 [51111]	55	78	16	0,234
8112 [51112]	60	85	17	0,291
8113 [51113]	65	90	18	0,331
8114 [51114]	70	95	18	0,361
8115 [51115]	75	100	19	0,402
8116 [51116]	80	105	19	0,425
8117 [51117]	85	110	19	0,475

8330Л [51330]	150	250	80	17,1
8336НЛ [51336]	180	300	95	28,5
8368НЛ [51368]	340	540	160	147,8
ШАРИКОВЫЕ УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 91681/5ХХ
91681/500Г [——]	500	600	60	30
ШАРИКОВЫЕ УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 91682/XХХ
91682/670 [——]	670	900	140	220
ШАРИКОВЫЕ УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 983ХХ
98316 [51316]	80	145	45	2,9
ШАРИКОВЫЕ УПОРНЫЕ ПОШИПНИКИ СЕРИИ 78682/ХХХ
78682/710 [—-]	710	950	109	184

Остальные размеры шариковых упорных подшипников можно посмотреть в ГОСТе или каталогах на нашем сайте.

Хотелось бы отметить, что упорные подшипники применяются и в велосипеде. Диаметры шариков там небольшие. Например, упорный шариковый подшипник с диаметром шарика 3 мм. Найти их можно только по каталогам, где представлены такие подшипники. Они считаются миниатюрными подшипниками.

Очень часто их поставляют из Китая и изготавливаются они полностью или комбинировано из керамики. Но для точной промышленности для них, конечно, предусмотрен другой материал, что также можно посмотреть в каталоге. Поставляются они большей частью из Японии или Швеции, но, естественно и из России и стран СНГ, кроме Украины, где такие не производятся. По цене, кроме тех, что изготавливаются с литым сепаратором и являются очень качественными, они недорогие.

themechanic.ru

TOP HEADLINES
