Как развести зубья у ножовки по дереву, разводка для пилы

Содержание

  • Зачем разводят пилу
  • Способы разводки
  • Заточка
  • Уход за пилой
  • Типы ленточных пил
  • Заточка и разводка пилы
  • Зубья ножовки. Полотно ножовки. Заточка ножовки Правильно
  • Почему пила, которой накануне работалось легко, сегодня врезается в древесину с трудом, рубанок строгает поверхность доски неравномерно, а отвертка соскальзывает со шлица шурупа? В первом случае зубья пилы были заточены на продольное пиление, а ею пытались пилить древесину поперек волокон, во втором неправильно распределялось давление рук на рубанок, в третьем толщина жала отвертки превышала ширину шлица. Любуясь отлично сделанной вещью, говорят, что она выполнена "золотыми руками" — это высшая оценка качества работы. Такое мастерство дается не только большой практикой, оно немыслимо без знания особенностей применения того или иного инструмента, ухода за ним, "настройки" для выполнения соответствующей работы. Это своеобразная азбука мастерства. Вот к примеру
  • . Если она предназначена для распиливания древесины вдоль волокон, зубья сделаны с наклоном в сторону пиления (рис.1б). Для смешанного пиления зубья треугольной формы (рис.1в), а для поперечного — в форме равнобедренного треугольника (рис.1а).
  • Как развести зубья у ножовки по дереву
  • Как заточить ножовку
  • Как правильно точить и разводить пилу

Ленточные пилы часто продаются в незаточенном состоянии. Профессиональный инструмент необходимо сначала развести, а потом наточить. Раз в два-три года процесс разводки повторяют. Неправильно разведенная и плохо наточенная пила может испортить всю работу.

Как заточить и развести пилу правильно? Для начала надо разобраться в сущности этих процессов. Ведь подготовка ручного инструмента отличается от подготовки электрического. У ручных пил совсем другая форма зубьев и техника работы.

Зачем разводят пилу

Разводка пилы

Разводка — это такой процесс, в результате которого зубья ленточной пилы отгибаются в разные стороны. Четные зубья отгибают в одну сторону, нечетные — в другую.

Перед тем как развести ленточную пилу, надо понять, для чего это необходимо. Бессмысленные процессы обычно не приносят хорошего результата. Известно, что во время пиления ширина распила должна быть в два раза больше, чем толщина полотна пилы. Если распил будет уже, то пила начнет застревать в нем. При неправильной разводке возможно искривление полотна. В результате пила будет идти криво, и ровного распила не получится.

Способы разводки

Способы Один из самых простых способов разведения зубьев пилы осуществляется с помощью плоскогубцев. Надо просто брать каждый зубчик и отгибать попеременно в разные стороны.

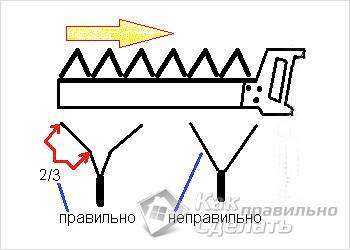

Зуб надо зажимать на две трети, тогда уклон будет правильным.

В результате такой работы половина зубьев будет отогнута вправо, а половина — влево. Еще один способ разводки осуществляется с помощью специального инструмента.

Заточка

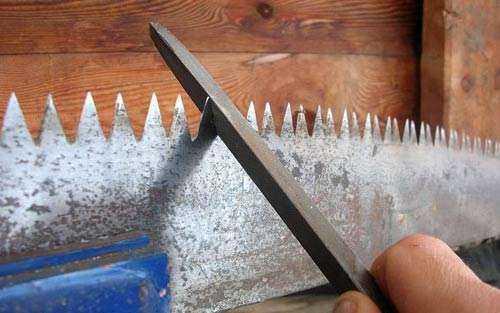

После разведения пилу надо заточить. Это делается с помощью специального набора нехитрых инструментов. Заточить ленточную пилу можно просто при помощи обычного трехгранного напильника. Во время заточки, двигая напильник от себя, его прижимают к зубьям. Двигая в обратном направлении, его надо слегка отклонить.

Если заточить дисковую пилу можно только с помощью целого набора инструментов, ленточная может быть приведена в рабочее состояние одним только простым трехгранным напильником.

Зубья ленточной пилы должны быть заострены с двух вершин.

В рабочем процессе можно подтачивать зубья также с помощью бруска. Когда пилу постоянно точат, то разводка постепенно пропадает, зубчики выравниваются. Для того чтобы вернуть инструменту рабочую форму, разведение повторяют снова. Капитальная разводка и заточка требуется не так уж часто.

Уход за пилой

Уход Пилу важно уметь не только разводить и затачивать. Надо также уметь ее хранить. Когда инструмент не эксплуатируется, он должен быть помещен в теплое и сухое место. Если на пилу попадет влага, то она заржавеет.

Даже обработанная специальными составами, пила не сможет противостоять всем агрессивным факторам.

Нужно бережно относиться к инструменту, и тогда он будет служить очень долго. Хранится пила обычно завернутая в материал. Можно также обеспечить для нее футляр. Оставлять инструмент на зиму на балконе не рекомендуется.

Типы ленточных пил

Двуручная пила

Ленточные пилы различаются размером зуба.

Заточка и разводка пилы

Также следует выделить:

  • двуручные пилы;
  • одиночные пилы.

Двуручные пилы точатся и разводятся так же, как и обычные одиночные. Все различие такого инструмента в том, что с ним работает два человека сразу.

С помощью ленточных пил чаще всего распиливают древесину и разновидности этого материала. Дерево не требует слишком сильного воздействия, оно является мягким материалом, который легко пилится и сверлится. Однако в процессе работы желательно все-таки закреплять бревна и доски. Во время распиливания надо быть осторожным и не держать руку слишком близко к борозде распила. Это может привести к тяжелым травмам.

Подготовка пилы включает фугование, разведение и затачивание зубьев. На характер работы пилы влияют форма, размеры и наклон зубьев. Пилы с зубьями равнобедренной формы рекомендуется употреблять только для поперечного пиления, прямоугольной формы — для продольного и поперечного, с наклонными зубьями — только для продольного.

Фугование пилы (рис. 1) заключается в выравнивании вершин зубьев так, чтобы они находились на одной высоте. Для этого в тисках закрепляют напильник и по нему двигают вершинами зубьев. Качество фугования проверяют, приложив к вершинам линейку; при этом между вершинами зубьев и ребрами линейки не должно быть просветов.

Рис. 1. Фугование зубьев пилы: 1 — тиски; 2 — деревянный шаблон; 3 — полотно пилы; 4 — напильник.

Разводка зубьев пилы.

Зубья ножовки. Полотно ножовки. Заточка ножовки Правильно

Чтобы полотно пилы не зажималось в пропиле, зубья пилы разводят, т. е. отгибают: четные — в одну сторону, нечетные — в другую. При этом отгибают не весь зуб, а только его верхнюю часть (1/3 от вершины зуба). При разведении зубьев необходимо соблюдать симметричность отгибов на обе стороны. Для пиления твердых пород зубья разводят на 0,25…0,5 мм на сторону, мягких пород — на 0,5…0,7 мм.

Рис. 2. Универсальная разводка: 1 — пластинка; 2 — регулировочные винты; 3 — шкала, показывающая величину развода; 4 — винт с упором, регулирующий высоту отгибаемого зуба; 5 — пружина; 6 — рычаг для отгиба зуба от пилы.Рис. 3. Шаблон для контроля правильности развода зубьев пилы: 1 — пила; 2 — шаблон.

При распиливании сырой древесины развод должен быть максимальным, а сухой — составлять 1,5 толщины полотна пилы. Ширина пропила не должна быть больше двойной толщины полотна.

Для разведения пилы начинающему столяру рекомендуется использовать специальную разводку (рис. 2). Правильность развода пилы проверяют шаблоном (рис. 3), передвигая его вдоль полотна. Пилу разводят равномерно, не применяя больших усилий, так как иначе можно сломать зуб.

Заточка зубьев пилы.  Зубья затачивают напильниками, имеющими форму ромба или треугольника, с двойной либо одинарной насечкой. Перед затачиванием пилу надежно укрепляют в тисках на верстаке. Напильник прижимают к зубу при движении от себя; при возврате его слегка приподнимают, чтобы он не касался пилы. Сильно прижимать напильник к зубу не следует, так как при этом он будет нагреваться, что приведет к уменьшению прочности зубьев.

Зубья пил для продольного раскроя затачивают с одной стороны и напильник держат перпендикулярно к полотну. Для поперечного раскроя зубья затачивают через один и напильник держат под углом 60…70°. Лучковые пилы затачивают трехгранным напильником.

Пилы с крупным зубом разводят и затачивают, а с мелким — преимущественно затачивают, но не разводят. Объясняется это тем, что в столярных работах используют совершенно сухой материал, полотно лучковых пил тонкое (0,5… 0,8 мм), размеры пропила по длине не особенно велики, так что опасность зажима почти исключается, а мелкие зубья с шагом 2…3 мм очень трудно развести. Чистота работы заточенных, но не разведенных пил с натянутым полотном намного выше, чем одноручных ножовок с разводом, что особенно важно при запиливении шипов и проушин.

Как наточить пилу, ножовку, рубанок, стамеску, долото. нож.
А так же как пользоваться и обслуживать эти и другие инструменты -напильник, молоток, отвертку. Как правильно паять паяльником.

Почему пила, которой накануне работалось легко, сегодня врезается в древесину с трудом, рубанок строгает поверхность доски неравномерно, а отвертка соскальзывает со шлица шурупа? В первом случае зубья пилы были заточены на продольное пиление, а ею пытались пилить древесину поперек волокон, во втором неправильно распределялось давление рук на рубанок, в третьем толщина жала отвертки превышала ширину шлица.
Любуясь отлично сделанной вещью, говорят, что она выполнена "золотыми руками" — это высшая оценка качества работы. Такое мастерство дается не только большой практикой, оно немыслимо без знания особенностей применения того или иного инструмента, ухода за ним, "настройки" для выполнения соответствующей работы. Это своеобразная азбука мастерства.
Вот к примеру

. Если она предназначена для распиливания древесины вдоль волокон, зубья сделаны с наклоном в сторону пиления (рис.1б). Для смешанного пиления зубья треугольной формы (рис.1в), а для поперечного — в форме равнобедренного треугольника (рис.1а).

Расстояние между зубьями сказывается на качестве обработки материала. Крупнозубой пилой (большое расстояние между зубьями) распИлите заготовку быстрее, но рез будет шероховатый. Напротив, производительность работы мелкозубой пилой ниже, но чистота реза лучше. На практике применяют

пилы и ножовки.

Несмотря на преимущества лучковой пилы (рис.2а) — чистота распила, возможность распиливания больших досок и брусков как по прямой, так и по овальным линиям, — начинающим рекомендуется пользоваться ножовкой (рис. 2 б) с широким полотном (даже в неопытных руках такое полотно идет прямо). Для выпиливания деталей с закруглениями удобно пользоваться узкой курковой ножовкой со сменными полотнами (рис.2в), которые имеют различную форму зубьев.
Пила обязательно должна быть разведена.

Как развести зубья у ножовки по дереву

то есть зубья отгибают поочередно в разные стороны (на высоте 2/3 от основания). Ширина развода считается нормальной, если она равна полуторной толщине полотна. Существует и другой подход: при распиловке древесины твердых пород зубья разводят на 0,25 -0,5мм, мягких пород — на 0,5-1мм. Более широкий развод не облегчает и не улучшает пиление.
Разводят пилу специальной разводкой или самодельной металлической пластинкой (рис.3а) с прорезями шириной 1,5мм и глубиной 5мм. Этим пропилом захватывают зуб пилы, зажатой в тисках между дощечками (рис.3б), отгибают его (рис.3в). Сперва зубья разводят через один в одну сторону, затем в другую.

После развода зубья могут иметь неодинаковый отгиб: одни больше другие меньше. Такие зубья нужно выправить, иначе распил будет неровный. Для этого достаточно провести пилу несколько раз между щечками тисков, раздвинутых на 1,5мм. Или забить в доску или брусок под некоторым углом два гвоздя на расстоянии требуемой ширины развода, вставить и провести пилу между ними несколько раз. В обоих случаях пилу двигайте в сторону противоположную наклону зубьев.

Следите, чтобы вершины зубьев пилы находились на одной высоте, иначе пила при работе будет "скакать" по дереву. Уровень зубьев выравнивают напильником с мелкой насечкой, вставленным в деревянную колодку (рис.3г). Двигая напильником по пиле, стачивают сильновыступающие концы зубьев. Так же поступают и после длительной работы пилой и неоднократной заточки зубьев.
При заточке пилы ее полотно зажимают в тисках (рис.3д). Зубья продольной пилы затачивают под прямым углом к боковой поверхности полотна (рис.3ж). Зубья поперечной пилы затачивают в виде ножевидного лезвия, острие которого направлено к наружной стороне (рис.3е,и). С грани зуба снимают фаску под углом 45-60 градусов к боковой поверхности полотна, точку выполняют через зуб — сначала на одной стороне по всей длине пилы, затем на другой. Прежде точат одну грань, а затем другую, образуя переднюю (острие зуба) и боковую режущие кромки. При появлении заусенцев, их снимают напильником или надфилем.

Закрепив размеченную доску на верстаке или прижав ее левым коленом к табуретке, пилить начинайте с верхней грани доски (рис.4). В самом начале полотно поддерживайте бдльшим пальцем левой руки (повыше от зубьев), лежащей на доске. Работать начинайте серединой пилы, делая короткие, плавные взмахи. Когда полотно войдет в древесину, палец отпустите и работайте с полным размахом, чтобы все полотно скользило по древесине. Если вы впервые берете пилу в руки, поберегите палец, а пилу направляйте небольшим деревянным бруском.
Кончая пилить, ускоряйте движения пилы, одновременно придерживая отпиливаемый конец доски — иначе он обломится и край распила получится неровный.

Как работать пилой.

Как заточить ножовку

Подготовка ножовок

Ножовка с крупными зубьями пилит быстрее, но пропил получается грубый, с неровными краями. Степень заточенности можно проверить, проведя большим пальцем по кончикам зубьев. Разводку проверяют на глаз: зубья должны быть отогнуты в стороны равномерно, иначе пилу будет заносить в сторону. Одновременно проверяют ровность полотна. Даже при незначительном изгибе пилу будет заедать. Полотно пилы должно гнуться и быстро распрямляться. У хорошей пилы зубья в средней части полотна слегка выступают, образуя небольшую дугу.

Как правильно точить и разводить пилу

В этом случае при сцеплении с заготовкой в процессе пиления участвует меньше зубьев, при этом давление возрастает и пила работает лучше.

На рисунке 51 показана последовательность подготовки ножовки к работе.


Рис. 51. Подготовка ножовки к работе: а – выравнивание зубьев; б – заточка.

Большое значение имеет ручка. Она может быть деревянной или пластмассовой, главное, чтобы было удобно держать в руке. Весьма неудобна в работе железная штампованная ручка – от нее быстрее устает рука, образуются мозоли.

При хранении пилы на ее зубья лучше надеть разрезанный вдоль отрезок шланга или ПВХ-трубки.

Чтобы пила не застревала в древесине, ее зубья должны быть разведены – отогнуты через один влево и вправо. За счет этого ширина пропила получается чуть больше толщины полотна пилы, благодаря чему она не застревает в пропиле.

Для разведения пилы существует специальный инструмент – разводка , с помощью которой зубья пилы отгибают в стороны примерно на 0,5 мм (рис. 52).


Рис. 52. Разводка и шаблон для проверки правильности разведения пилы: а – разводка; б – шаблон: 1 – выступ; 2 – гайка установочного винта; 3 – полотно пилы; 4 – пластинка; 5 – пружина.

При этом развод зубьев с каждой стороны должен быть одинаковым. Если после разводки отдельные зубья оказываются отогнутыми больше других, их исправляют – отгибают в одну линию с остальными. Если зубья разные по высоте, то перед заточкой их выравнивают с помощью напильника (рис. 52, б).

Развод и заточку зубьев ножовки можно также произвести с помощью тисков, плоскогубцев и трехгранного напильника с мелкой насечкой (рис. 53).


Рис. 53. Подготовка ножовки к работе: а – развод зубьев; б – заточка.

Сначала с помощью деревянной прокладки закрепляют полотно в тисках и плоскогубцами начинают осторожно отводить верхушки зубьев поочередно то в одну, то в другую сторону (рис. 53, а), но не больше чем на половину толщины полотна. Более широкий развод лишь повредит, так как пропил получится слишком широким и неровным. Необходимо следить и за тем, чтобы развод у всех зубьев был одинаковым, в противном случае в процессе пиления будут участвовать не все зубья, а только наиболее отогнутые и работать такой пилой будет трудно. Разводимые зубья должны находиться в пределах прокладки, поэтому положение полотна время от времени изменяют.

Заточку пилы производят трехгранным напильником. Полотно зажимают в тисках и перемещают по мере затачивания зубьев. Существует две разновидности заточки – косая и прямая.

Если пила предназначена для смешанного продольно-поперечного пиления и ее зубья имеют форму прямоугольного треугольника, применяется более простая прямая заточка, при выполнении которой напильник держат перпендикулярно полотну (рис. 53, б).

Вставляя его поочередно в каждый промежуток между зубьями, с легким нажимом проводят по их кромкам в направлении от себя. При этом грани напильника должны плотно прилегать к кромкам. Обратное движение выполняют, приподнимая напильник так, чтобы он не касался пилы. Долго водить напильником по одному и тому же месту не стоит, достаточно пройтись по каждому зубу 3 раза, а при повторном затачивании хватит и одного.

Из книги: Коршевер Н. Г. Работы по дереву и стеклу

На Оглавление

Похожие статьи

shtyknozh.ru

Как развести и заточить ручную пилу

При работах с деревом часто используют такой инструмент, как ручная пила или ножовка. Со временем полотно изнашивается, вследствие чего процесс распиловки становится труднее. В этом случае необходимо произвести развод пилы. Заключается данная процедура в том, что зубья разгибаются в разные стороны ручным или автоматическим способом.

Способы разводки ручной пилы

Лучше всего это делать на специальном оборудовании – разводном станке. На нем при помощи индикатора можно определить верное отклонение зуба, поэтому работу произвести можно в считанные минуты.

Если станок найти трудно, можно развести ножовку вручную. Однако на выполнение процедуры уйдет немало сил и времени, к тому же здесь не обойтись без специального инструмента – разводки, которую можно смастерить и собственными силами. Представляет она собой пластину из металла с пропиленным пазом шириной 1,5мм и высотой 5мм. Пилу зажимают в тиски и этим пазом захватывают зуб инструмента и отводят его в нужном направлении.

Делать это нужно в определенном порядке. Сначала зубья отклоняют через один в одну сторону, затем остальные в другую. При этом не должно быть перекосов, а зубья должны быть разогнуты симметрично. Отгибается не весь зуб, а только его верхушка (то есть третья его часть), в противном случае он может сломаться. Ширина разводки должна быть равной двукратной толщине полотна, если зубья развести слишком широко, то ножовка будет туго идти, а в опилки уйдет слишком много древесины. К тому же при неправильном разводе инструмент будет «клинить» и ровный распил не получится.

Еще пилу можно развести при помощи отвертки или стамески. Инструмент ставят между зубьями и поворачивают его, пилу перед этим также следует зажать в тиски.

Как заточить ручную пилу

После развода пилу необходимо подвергнуть заточке. Для данной процедуры не требуется специального оборудования, здесь можно обойтись обычным треугольным напильником. Техника заточки этим инструментом следующая. Напильник берут одной рукой за рукоятку, другой за кончик инструмента и двигают от себя, нажимая на зубья плавно и равномерно, затем в обратном направлении, не касаясь зубьев. Зубья ручной пилы необходимо заострять с двух сторон, от вершины к основанию.

После заточки на гранях зубьев могут образоваться заусенцы, которые негативно будут сказываться на работе инструмента, выкрашиваясь и затуплять зубья. Их необходимо удалить при помощи напильника с мелкой насечкой.

При эксплуатации пила затупляется, поэтому иногда зубья подтачивают наждачным бруском. Постоянная заточка выравнивает разводку, чтобы пила сохранялась в рабочем состоянии, разведение зубьев необходимо периодически повторять. Однако проводить капитальную разводку и заточку зубьев не требуется слишком часто.

Уход за ручной пилой

Нужно уметь не только делать развод и заточку пилы, не менее важным является ее правильное хранение. Когда пила длительное время не эксплуатируется, она должна находиться в сухом и теплом помещении иначе, в случае попадания на нее влаги, она может заржаветь. Даже если инструмент обработать специальными средствами, это не даст гарантии того, что он не будет подвержен коррозии.

kremonty.ru

Как наточить пилу и развести ее зубья правильно?

Ручная пила является поистине одним из самых незаменимых инструментов в хозяйстве, однако даже самая хорошая пила со временем затупляется. Наточить ее самостоятельно совсем не трудно, никакими особыми навыками для этого обладать не надо — нужно только четко следовать рекомендациям. Для заточки понадобятся такие инструменты:

Заточка ручной пилы по дереву.

  1. Напильник (плоский и круглый).
  2. Плоскогубцы.
  3. Точило.

Если пила будет заточена правильно, то можно не сомневаться в том, что она будет функционировать исправно. Однако пилы, которые предназначены для работы по дереву, не только становятся тупыми со временем, но и в продажу нередко поступают тупыми. Особенно такая ситуация актуальна для тех инструментов, которые имеют крупные зубья. Таким образом, тем, для кого эффективность работы пилы является важным вопросом, о заточке необходимо позаботиться заранее.

Как затачивать пилу по дереву?

Форма зубьев пилы для резки древесины.

Для того чтобы осуществить заточку пилы по дереву, необходимо запастись напильником, который имеет 3 грани. Треугольный напильник необходим для того, чтобы была возможность затачивать зубья. Напильник должен располагаться под углом в режущей кромке. Что касается величины такого угла, то она должна составлять от 45 до 60 градусов. Чтобы было удобнее, настоятельно рекомендуется сделать заточку зубьев с одной стороны, а потом приступить к аналогичным действиям и с другой стороны. Если делать все именно так, то, благодаря однотипным движениям, весь процесс осуществляется с большей легкостью.

Когда осуществляется такой процесс, необходимо соблюдение некоторых правил:

  1. Лучше всего делать это в одиночестве, не общаясь с другими людьми. Всякий шумовой фон должен быть исключен.
  2. Следует избегать всех неосторожных движений, так как любое из них может стать не только причиной порчи инструмента, но и нанести значительный вред здоровью.
  3. Если при резке пила уходит в сторону, то это говорит о том, что разводка зубьев отличается неравномерностью. Это можно исправить, если увеличить отклонение зубьев со стороны, в которую тянет пила.

Вернуться к оглавлению

Как заточить дисковую пилу?

Схема заточки дисковых пил.

Если речь идет о дисковой пиле, то заточку нужно начинать с задней поверхности. Весь процесс осуществляется следующим образом:

  1. Заточка диска может осуществляться прямо в станке, а можно и вынуть диск из станка.
  2. Если заточка осуществляется первым вариантом, то необходимо вынуть вилку из розетки, чтобы не допустить последствий пуска станка, а это всегда может произойти.
  3. Диск должен быть подклинен, для этого с двух сторон кладутся тонкие деревянные брусья, их нужно придавить к зубьям.
  4. Маркером помечается боковая сторона зуба, с которого следует начинать заточку. Таким образом, не будет допущено ошибок при работе.
  5. Обязательным условием при таком процессе должна быть крайняя аккуратность.

Вернуться к оглавлению

Заточка бензопилы и ножовки

Если речь идет о заточке бензопилы, то для этого следует использовать 2 напильника: один круглый, а другой плоский.

Чтобы наточить ножовку, необходимо сделать следующее: надо взять напильник соответствующего размера.

Пройти им сначала по одной стороне ножовки, потом по каждому зубу провести одинаковое количество раз. Если есть необходимость, то процесс должен быть повторен. Наточить пилу так, чтобы она хорошо пилила, не трудно. Только нужно использовать для этого качественные материалы.

Вернуться к оглавлению

Процесс развода зубьев пилы

Развод зубьев ленточных пил.

Если нужно обеспечить свободное движение зубьев, необходимо приступить к их разводу. Зубья должны отгибаться в разные стороны по очереди. Расстояние должно быть при этом одинаковым, и следует использовать разводку. Разводкой зуб нужно отогнуть на середине его высоты. Если разводки под рукой нет, то в этом качестве можно использовать разводной ключ.

  1. Если пила разведена недостаточно хорошо, то ее необходимо сначала развести. Если использовать для этого специализированную разводку, то сделать это не трудно. Однако такой разводки в свободном распоряжении может и не быть, поэтому можно использовать для этого обычные плоскогубцы.
  2. Пила должна быть зажата так, чтобы ее зубья были направлены вверх, весь процесс вдоль полотна должен был виден, именно таким образом должны осуществляться все действия.
  3. Каждый второй зуб пилы следует отгибать в разные стороны, и при каждом движении плоскогубцы должны наклоняться на равный угол.
  4. Если с самого начала разводка уже присутствует в какой-то степени, то тогда основная задача заключается в том, чтобы ее увеличить. Особенно это актуально для больших пил. Если же инструмент небольших размеров (такие инструменты чаще всего используются для тех работ, где нужна повышенная точность), то заводская разводка в большинстве случаев является вполне достаточной.

Теперь вы знаете основные нюансы при заточке пилы. Удачи вам!


moiinstrumenty.ru

Разводка Для Пилы Как Пользоваться • AURAMM.RU

Заточка и разводка пилы

Основной режущий элемент хоть какой ручной пилы. ряд зубьев, нарезанных на полотне и представляющих из себя резцы в облике клиньев. Древесную породу, в процессе изготовления из нее различных изделий, распиливают вдоль, поперек и под углом Θ к ее волокнам, по этой причине различают поперечное, продольное пиления и пиление под углом к ее волокнам и при варианте употребляют соответственный тип пилы, отличающийся от других формой зубьев.

При поперечном пилении используют поперечные пилы, режущие кромки зубьев которых при движении в древесной породе перерезывают ее волокна как ножиком и образуют пропил. Продольное пиление отличается от поперечного тем, что направление движения пилы параллельно волокнам древесной породы. Фронтальные кромки зубьев продольных пил строгают древесную породу, как ножики в рубанках, и, углубляясь, образуют пропил. При распиливании древесной породы под углом Θ к ее волокнам используют универсальные (смешанные) пилы с зубьями, являющимися промежной формой зубьев поперечных и продольных пил.

Заточка пилы

Заточка зубьев пил. по своим свойствам искусство, требующее верности рук, неплохого глазомера, внимания. Научиться этому делу несложно, нужно иметь желание и верно придерживаться последующих правил:

  • Полотно пилы нужно агрессивно закрепить в особом приспособлении, выполненном из дерева, которое также стабильно установить на отлично освещенном десктопе. Заточка зубьев пил на табуретках либо на коленях не дает удовлетворительного результата.
  • Следует воспользоваться личным ратфилем с следующей зачисткой заточенных граней зубьев бархатным (с маленькой насечкой) либо надфилем. Лучше, чтоб ратфиль был новый, острый и с насаженной ручкой. Если в подходящий момент нет такого, то используют и подержанный, увы непременно почищенный металлической щеткой и натертый древесным углем, чтоб ратфиль не забивался и даже не тупился. При заточке зуба ратфиль должен вцепляться в его металл и снимать его слой зависимо от силы нажима. Если он скользит по зубу, не снимая металла, то зубья пилы перекалены как еще его называют ратфиль истерт. В данном случае нужно повторить заточку новым ратфилем. Если и данном случаи он скользит по зубу, то остается брать другую пилу.
  • Правой рукою зажимается ручка ратфиля, а левой рукою держится его конец и ратфиль направляется на зубья пилы. О работе ратфилем отталкиваясь от типа пилы рассказывается ниже.
  • Нажим ратфиля на зубья ожидается плавным и равномерным и исключительно в одну сторону от себя. При возвращении ратфиля в начальное положение он не должен касаться зубьев.
  • Нужно стараться стачивать металл с граней зубьев мало схожей толщины, водя ратфиль одна и та же система количество раз с схожим давлением, позволяющее сохранить величины углов, шаг и высоту зубьев после заточки.
  • На гранях зуба не знакомых выхода ратфиля образуются заусенцы, которые понижают остроту зуба, если иx не убирать, то при работе пилы они выкрашиваются, и зубья существенно затупляются. Для удаления заусенцев грани зубьев дотачивают ратфилем с бархатной насечкой и снимают заусенцы с боковых граней влажным оселком.
  • После заточки зубьев нужно инспектировать их остроту. Поглядите на острие иголки и кромку лезвия бритвы: они, острозаточенные, не поблескивают при свете. Если их затупить, то на кончике иголки на кромке лезвия возникают округленные поверхности, которые отражая свет, отлично поблескивают. На этом деле принципе построена проверка свойства заточки зубьев пил. Для этой цели вам пилу ставят в поле зрения и рассматривают ее зубья вдоль полотна. Если их режущие кромки и верхушки не поблескивают, то зубья пилы наточены удовлетворительно, если некие из зубьев с блеском (нередко так бывает), то их нужно подточить ратфилем с бархатной насечкой, снять заусенцы и вновь проверить отражение света их кромками и верхушками.

Поперечные пилы. Зубья поперечных пил затачивают, применяя трехгранный ратфиль с маленькой насечкой с углом при верхушке 60°.

Для заточки зубьев пилу зажимают в особое устройство, позволяющее установить ее полотно под углом 45-50° к плоскости на рабочем столе локального компьютера. Ратфиль ведут параллельно рабочему столу под углом 60-75° к полотну пилы и таким макаром в первом зубе затачивают левую грань А1А2В4В1.

Точат зубья пилы в несколько приемов. Поначалу ратфилем проходят по левым граням нечетных зубьев, расположенных в далеком ряду, настраивая руки на одно и то же устройство движение. Потом проходят ратфилем по правым граням тех же нечетных зубьев, завершая заточку основных режущих кромок очень наточенными верхушками. После заточки нечетных зубьев полотно пилы в заточном устройстве переворачивают и таким макаром точат четные зубья, оказавшиеся в далеком ряду. При заточке зубьев поперечных пил нужно кропотливо смотреть, чтоб выходили в каждом зубе острые главные режущие кромки с двугранным углом φ = 60-75°, маленькая кромка режущая и острая верхушка.

Для заточки зубьев полотно пилы устанавливают вертикально в зажимном устройстве, которое, как правило, закрепляют на десктопе. Ниже приводится два метода заточки зубьев продольных пил, отличающиеся между собой только величиной угла заточки φ, т. е. направлениями ратфиля относительно к полотну пилы.

Читайте так же

1-ый метод. прямой, когда ратфиль либо надфиль направляют горизонтально под углом φ = 90° к полотну пилы и снимают малозначительный слой металла с фронтальной и задней граней зуба, заостряя режущие кромки.

Таким макаром затачивают нашему клиенту остается зубья, расположенные в далеком ряду. Потом полотно пилы в зажимном устройстве переворачивают и затачивают зубья другого ряда, оказавшиеся в далеком ряду. Этим методом пользуется большая часть современных столяров и любителей при заточке зубьев продольных пил.

2-ой метод. косой, отличающийся от первого только направлением ратфиля относительно к полотну пилы, другими словами углом заточки, который выбирают во время φ = 75-80°.

Также затачивают фронтальные и задние грани зубьев, поначалу учебника ряда, а в окончании. другого. В этом случае методе заточки зубьев получаются боковые кромки, и он применяется столярами-краснодеревщиками при заточке лучковых размашных пил.

Пилы для смешанного пиления. Чтоб вернуть режущие свойства зубьев, их затачивают, как зубья продольных пил, применяя ромбические ратфили с маленькой иначе говоря надфили с более грубой насечкой. Так же как и при заточке продольных пил, используют два метода: прямой и косой, отличающиеся между собой величиной угла заточки φ, которые равны 90° и 75-80°.

Угол заточки φ = 75-80° используют столяры-краснодеревщики при заточке зубьев шиповой и мелкозубой лучковых пил. После заточки зубьев снимают заусенцы с режущих кромок и инспектируют остроту зубьев при свете.

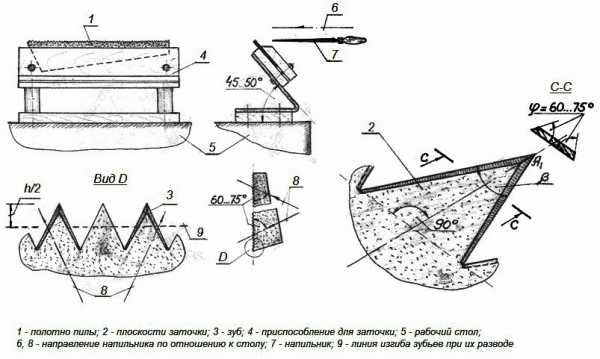

Приспособления для заточки пилы. Для заточки зубьев полотно пилы устанавливают в зажимном устройстве, которое, опять же, закрепляют на десктопе. На рисунке ниже приведено зажимное устройство, используемое при заточке зубьев лучковых пил и ножовок и позволяющее устанавливать их под углом 45° и 90° в отношении к рабочему столу.

Устройство состоит из базы размерами 550х200 мм, выполненной из фанеры шириной около 20 мм. Основываясь на устанавливают два направляющих прямоугольных треугольника с равными катетами, сваренные из металлической полосы сечением 20х3 мм. Для установки направляющих треугольников в базе устройства предусмотрены четыре шпильки М6, завинченные на клею ПВА. Как правило, к направляющим треугольникам при помощи болтов М6 с барашковыми гайками, укрепляют опорную и прижимающую планки, соединенные друг с другом на петлях размерами 400х150 мм, выполненные из фанеры шириной 15 мм. Пилу для заточки закладывают меж планками зубьями ввысь. Ее полотно выставляют так, чтоб зубья выступали над прижимающей планкой на 15-20 мм. Это зажимное устройство позволяет устанавливать затачиваемые пилы под углом 45° (на рисунке показано такое положение) и под углом 90°. Для этой цели вам нужно поменять положения направляющих треугольников основываясь на устройства, что отлично видно на рисунке. При заточке зубьев поперечных пил опорно-прижимные планки устанавливают под углом 45°, а при заточке зубьев продольных и смешанных пил. под углом 90°.

Приспособление в положении планок под углом 90° применяют для выравнивания высоты зубьев, и так же для их развода.

ТАК МОЖЕТ Кто Развод и заточка пилы (ножовки по дереву)

Мой метод развода и заточки ножовки (по дереву)

ЧЕМ Конечно РАЗВОДИТЬ ЗУБЬЯ ПИЛЫ

Читайте так же

ЧЕМ Есть вариант РАЗВОДИТЬ ЗУБЬЯ ПИЛЫ.

На рисунке ниже приведено зажимное приспособление для заточки зубьев двуручных пил и крупногабаритных ножовок.

Приспособление состоит из 2-ух стоек длиной 1100 мм сечением 60х40 мм, 2-ух поперечных планок длиной около 550 мм сечением 40х30 мм и 2-ух зажимных планок размерами 450х150 мм, выполненных из фанеры шириной 15 мм. Стойки и перекладина соединены друг с другом на саморезах. Сборку устройства делают в таком порядке: нижнюю перекладину привинчивают к стойкам на маленький высоте от пола, потом на ее поверхность ставят правую ногу и отмечают место крепления 2-ой перекладины так, чтоб колено правой ноги упиралось во вторую перекладину. По этой причине обеспечивается твердость стойки, прислоненной к столу либо верстаку. Пилы для заточки закладывают меж зажимными планками зубьями ввысь и зажимают болтами М8 с барашковыми гайками. Окончив заточку что, не вынимая пилы из зажимных планок, переворачивают устройство и продолжают заточку одновременно с этим.

Разводка пилы

Чем обширнее развод зубьев, тем обширнее пропил и, соответственно, меньше вероятности заклинивания пилы здесь. Но очень широкий пропил по причине большой величины развода зубьев просит огромных усилий для продвижения пилы в древесной породе.

При использовании неразведенной либо малоразведенной пилой, которое случается после ее ремонта иначе говоря долгой работы, когда развод зубьев очень миниатюризируется, ширина пропила выходит близкой к толщине её полотна, и трение, возникающее меж стенами пропила и полотном, вызывает его нагрев и расширение и, в результате, заедание пилы в пропиле, для продвижения какой занимается будет нужно несусветное усилие. Который бы не мечтал, каждый современный человек испытывал эту проблема при распиливании сырой древесной породы малоразведенной пилой. И еще, если в пропиле нет свободного зазора для полотна пилы, то ею тяжело управлять и ее уводит в сторону от намеченного направления.

Развод зубьев пил делают посредством особенного инструмента, именуемого разводкой. Некие ее конструкции позволяют выбирать величину развода на одну сторону при помощи регулировочного винта, по причине этого обеспечивается однообразный отгиб зубьев.

Развод зубьев пил делают в особом деревянном зажимном устройстве, в каком полотно пилы устанавливают так, чтоб с его применением немного выступали только зубья, а само устройство укрепляют на десктопе. Развод зубьев образуют методом последовательного их отгиба в различные стороны по полосы отвода, находящейся приблизительно на половине их высот, а полностью зуб отводить нельзя. он сломается у основания. Наверняка окажется, что при отгибе некие зубья выступают на сторону чем просто, чем другие, и они при пилении будут тормозить, снижать качество поверхности пропила и стремительно затупятся. Что бы избежать это зубья сглаживают протягиванием меж губами ручных тисков, раскрытых на величину развода. И поэтому нашему клиенту остается зубья выравниваются, и их развод становится равномерным.

Величина развода зубьев пил определяется упругим восстановлением древесной породы в пропиле, которое тем не просто, чем мягче и влажнее она. Для таковой древесной породы развод ожидается не просто, чем для жесткой и сухой. Величину развода зубьев на одну сторону и величину пропила в древесной породе определяют по формулам:

где a. толщина полотна пилы (мм), k. коэффициент, зависящий от состояния древесной породы, k = 0,25-0,4. для жесткой и сухой и k

Читайте так же

auramm.ru

Как заточить и развести пилу

Ленточные пилы часто продаются в незаточенном состоянии. Профессиональный инструмент необходимо сначала развести, а потом наточить. Раз в два-три года процесс разводки повторяют. Неправильно разведенная и плохо наточенная пила может испортить всю работу.

Как заточить и развести пилу правильно? Для начала надо разобраться в сущности этих процессов. Ведь подготовка ручного инструмента отличается от подготовки электрического. У ручных пил совсем другая форма зубьев и техника работы.

Зачем разводят пилу

Разводка пилы

Разводка — это такой процесс, в результате которого зубья ленточной пилы отгибаются в разные стороны. Четные зубья отгибают в одну сторону, нечетные — в другую.

Перед тем как развести ленточную пилу, надо понять, для чего это необходимо. Бессмысленные процессы обычно не приносят хорошего результата. Известно, что во время пиления ширина распила должна быть в два раза больше, чем толщина полотна пилы. Если распил будет уже, то пила начнет застревать в нем. При неправильной разводке возможно искривление полотна. В результате пила будет идти криво, и ровного распила не получится.

Способы разводки

Способы Один из самых простых способов разведения зубьев пилы осуществляется с помощью плоскогубцев. Надо просто брать каждый зубчик и отгибать попеременно в разные стороны.

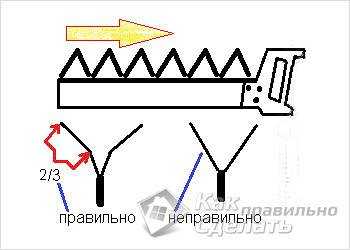

Зуб надо зажимать на две трети, тогда уклон будет правильным.

В результате такой работы половина зубьев будет отогнута вправо, а половина — влево. Еще один способ разводки осуществляется с помощью специального инструмента.

Заточка

После разведения пилу надо заточить. Это делается с помощью специального набора нехитрых инструментов. Заточить ленточную пилу можно просто при помощи обычного трехгранного напильника. Во время заточки, двигая напильник от себя, его прижимают к зубьям. Двигая в обратном направлении, его надо слегка отклонить.

Если заточить дисковую пилу можно только с помощью целого набора инструментов, ленточная может быть приведена в рабочее состояние одним только простым трехгранным напильником.

Зубья ленточной пилы должны быть заострены с двух вершин.

В рабочем процессе можно подтачивать зубья также с помощью бруска. Когда пилу постоянно точат, то разводка постепенно пропадает, зубчики выравниваются. Для того чтобы вернуть инструменту рабочую форму, разведение повторяют снова. Капитальная разводка и заточка требуется не так уж часто.

Уход за пилой

Уход Пилу важно уметь не только разводить и затачивать. Надо также уметь ее хранить. Когда инструмент не эксплуатируется, он должен быть помещен в теплое и сухое место. Если на пилу попадет влага, то она заржавеет.

Даже обработанная специальными составами, пила не сможет противостоять всем агрессивным факторам.

Нужно бережно относиться к инструменту, и тогда он будет служить очень долго. Хранится пила обычно завернутая в материал. Можно также обеспечить для нее футляр. Оставлять инструмент на зиму на балконе не рекомендуется.

Типы ленточных пил

Двуручная пила

Ленточные пилы различаются размером зуба. Также следует выделить:

  • двуручные пилы;
  • одиночные пилы.

Двуручные пилы точатся и разводятся так же, как и обычные одиночные. Все различие такого инструмента в том, что с ним работает два человека сразу.

С помощью ленточных пил чаще всего распиливают древесину и разновидности этого материала. Дерево не требует слишком сильного воздействия, оно является мягким материалом, который легко пилится и сверлится. Однако в процессе работы желательно все-таки закреплять бревна и доски. Во время распиливания надо быть осторожным и не держать руку слишком близко к борозде распила. Это может привести к тяжелым травмам.

kakpravilnosdelat.ru

Как сделать развод на ножовке?

Именно на вопрос "как" ответить можно таким образом: при помощи плоскогубцев, при помощи специальной разводной расчески, при помощи зубила или другим своим способом.

Зачем нужен развод:

Развод зубьев в разные стороны дает возможность избежать застревания полотна пилы в древесине, что частично облегчает работу, но не всегда ускоряет, однако, в случае пропила толстого бревна, много шире пилы, развод отлично спасает ситуацию и избавляет от тех моментов, когда пилу никак из бревна не достать, потому что ее там заклинило.

Заклинить пилу может из-за того, что железо имеет свойство расширяться и нагреваться в момент напряженной работы, расширение делает продвижение тугим, а горячий металл оплавляет смолу и превращает ее в клейстер, которые еще больше замедляет движение пилы.

Для того, чтобы пилу не клинило, она не прилипала к древесине, делается развод. Однако развод должен быть соответствующим плотности древесины. Широкая бороздка удобна в древесине малой плотности, узкая разводка нужна в древесине большой плотности.

Развод нужен для того, чтобы обеспечить более широкий зазор между полотном пилы и древесиной.

Развод плоскогубцами губителен для зубьев пилы, они быстро отламываются, загиб не ровный, плоскогубцы съезжают часто.

Развод зубьев специальной расческой удобен для использования, не ломает зубьев, но угол развода разный, зубья торчат в стороны не равномерно, а такое положение не ускоряет, а замедляет работу, будут происходить постоянные застревания полотна пилы в древесине. Особенно плохо отражается кривой развод на плотной древесине, пила не может сделать бороздку, рывками она двигается от одного заеда к следующему. В мягкой древесине тоже происходит заедание, но рывком полотно пилы выдернуть из бревна легче, однако при рывке можно пропилить не только бревно, но и часть себя, так как пила срывается из бороздки при резком движении и выпадет из нее без контроля.

Лучше всего осуществлять развод пилы зубилом. Его вставляют между зубьев и потихоньку постукивают молотком сверху, постепенно двигаясь по линии всех зубьев. Угол зубила направлен то в одну сторону, то в другую, менять направление необходимо после каждого прохождения линии зубьев, также изменяют и угол отвода зубьев при помощи зубила. Этот метод подходит для рабочей пилы, где первичные развод уже был и его необходимо расширить, на новой пиле этот вариант не подходит.

Определяют ширину пропила согласно формуле

www.remotvet.ru

Развод зубьев ножовки: технологический процесс

Среди мастеров бытует мнение, что на 90% в любом деле работает инструмент, а не мастер. Правильно изготовленная ножовка приятна в работе, значительно сокращает прикладываемые усилия и затраченное время для распила. В конструкции ножовки много составляющих, обеспечивающих легкость пользования ею. Не последнее место в числе элементов подготовки к работе занимает развод зубьев ножовки. В любой ножовке режущие части должны быть обязательно разведены. Исключение представляет собой ножовка с поперечным сечением режущего полотна в виде трапеции, основание которой в расположении зубьев. Такой пиле развод зубьев не требуется.

Пила, с правильно сделанным разводом зубьев, значительно сокращает прикладываемые усилия и затраченное время для распила.

Влияние развода зубьев на работу ножовкой

Чем больше делать развод зубьев, тем шире распиливаемое пространство. Если развод зубьев недостаточно широк, то в процессе работы верхняя часть полотна будет нагреваться в результате трения о кромки распила. Пила от этого расширяется, что может привести к заклиниванию. Чтобы избежать такого явления, зубья ножовки разводят и постоянно контролируют ширину развода. Наличие разведенных зубьев создает зазор между ножовочным полотном и поверхностью распила. Пила движется легко, без трения и, соответственно, без нагрева. При отсутствии зазора ножовка начинает непроизвольно отклоняться в сторону от нужного направления распила.

Для выполнения этой работы применяются различные инструменты и приспособления: начиная от плоскогубцев и кончая устройствами с применением индикатора часового типа. Таким прибором можно контролировать величину отклонения режущего элемента с точностью до 0,01 мм. Опытный мастер, несомненно, обеспечит качество разводки и плоскогубцами, зажимая ножовку между коленями. Применяется даже обычная отвертка с остро заточенным лезвием и поперечным рычагом для обеспечения должного усилия. Отвертку используют при более мелких зубьях.

Вернуться к оглавлению

Технологический процесс развода зубьев

Приемы разводки пил.

Для того чтобы сделать развод на ножовке, лучше использовать для работы специальные приспособления. Суть развода пилы заключается в том, чтобы отогнуть зубцы от центра полотна в стороны. Простейшее устройство для этой цели — разводка. Она изготавливается из отрезка стальной пластины, поперек которой сделаны прорези. Ширина прорези соответствует поперечному сечению зуба, а глубина должна быть в пределах от 1/3 до половины высоты зуба. Изготовить разводку можно самому, пропилив в стальной пластине необходимое углубление ножовкой по металлу. Если ширины полотна ножовки при этом недостаточно, то используется двойное полотно.

Для работы по установлению правильного отклонения режущих частей полотно пилы зажимается в слесарные или столярные тиски. При этом используются прокладки из фанеры. Устанавливать полотно пилы нужно так, чтобы выступали над кромкой губок только зубья. Разводка своим пропилом надевается на режущую часть. Делается необходимое отклонение. Зубья изгибаются через один поочередно.

Суммарная величина отклонения равна размеру пропила. Пропил, шириной превышающий толщину полотна, значительно облегчает работу пильщика. Но слишком широкий пропил требует превращения в опилки большего объема древесины и большего расхода энергии. Установлено, что оптимальная ширина пропила зависит от влажности древесины. При сухой доске выгоден более узкий пропил. При влажной доске кромка пропила обладает упругим восстановлением, поэтому развод зубьев должен быть больше. Для работы с древесиной различной влажности удобнее применять разные ножовки.

При сухой древесине требуется отклонение линии реза от 1/4 до 1/2 мм каждой стороны от оси полотна. При влажной древесине этот размер составляет 0,5 — 1,0 мм. Следует помнить, что нельзя гнуть зуб у основания. Это может вызвать поломку.

При взгляде на зубья пилы вдоль режущей кромки вершины зубьев должны располагаться на одной линии.

Такой контроль обеспечит достаточное качество работы. Если при контроле видно отклонение зуба от линии, то делается дополнительная правка.

Кроме обычной разводки, применяют специальные устройства, имеющие регулируемые ограничители отклонения. Рычаги таких устройств имеют регулирующие устройства в виде винта с контргайкой. Есть элементы с нанесенной на них шкалой, указывающей размер отклонения. С такими инструментами обеспечивается одинаковая величина отклонения зубьев до определенного упора.

Для полного выравнивания можно сделать несколько движений пилой между губками слесарных тисков, расставленных на величину необходимой ширины разводки. Для этих целей применяется и специальный шаблон. Когда режущие элементы находятся в одной плоскости и на одной линии, получается чистый и качественный пропил. Правильно разведенная и заточенная ножовка вызывает удовлетворение и гордость инструментом у любого мастера. Кто много и часто работает ножовкой, сразу оценит все достоинства инструмента.


moiinstrumenty.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
