Редукционные клапаны для водоснабжения

Содержание статьи

Как сократить потребление воды?
Виды редукционных клапанов
Насколько важна герметичность клапана?

Случалось ли вам, включая холодную или горячую воду, продолжительное время крутить кран, чтобы настроить нужный напор или температуру воды? А потом, спустя несколько минут, снова тянуться к ручке крана, так как кто-то из соседей включил у себя воду? Наверное, не раз.

Такая ситуация чаще всего случается в часы максимального потребления из-за недостатка напора в системе водоснабжения. Также напор может быть настолько большой, что доставляет неудобства. Основная причина этого – переизбыток или недостаток давления и его колебания. В результате возникают серьезные проблемы: разрывы гибких шлангов, быстрый выход из строя уплотнительных прокладок водоразборных кранов, возникновение шума, вибрации, сложность управления потоком воды и настройки необходимой температуры воды.

Как предотвратить аварийные ситуации, создать комфортное давление и сократить потребление воды?

Вопрос решается при помощи установки редукционного клапана, например, клапана Danfoss 7BIS. Он позволяет устранять разрушающее воздействие избыточного давления на оборудование системы водоснабжения. Благодаря данному клапану отпадает необходимость постоянного ручного регулирования воды смесителем (например, в душе), вызванная неравномерностью водопотребления в системах горячего и холодного водоснабжения. Также клапан обеспечивает экономию воды, так как упрощает управление потоком и используешь столько воды, сколько нужно, а не разливаешь или разбрызгиваешь ее.

Для обеспечения равных гидравлических условий для потребителей редукционные клапаны устанавливают на вводе в квартиру. При новом строительстве и реконструкции согласно новым нормам (ДБН В.2.5-64:2012) при давлении более 4,5 бара установка редукционных клапанов обязательна. И если редукционные клапаны установлены на каждую квартиру, то все потребители этого дома находятся в равных гидравлических условиях, так как у всех одинаковое давление в водоразборных кранах. Если потребитель сам устанавливает клапан на вводе, то получает комфортное (не избыточное, в котором нет необходимости) и стабильное давление без скачков.

Что представляет собой редукционный клапан, и какие виды клапанов существуют?

Редукционный клапан – это регулятор прямого действия, который при помощи только водной энергии автоматически поддерживает постоянное давление в точке отбора импульса (после клапана) в независимости от водопотребления. В зависимости от водопотребления клапан создает такое сопротивление, чтобы давление на выходе соответствовало установленному.

Редукционные клапаны бывают поршневого и мембранного типа. Выполняют одинаковую функцию, но отличаются конструкцией и принципом действия, в связи с чем имеют свои преимущества и недостатки.

Редукционные клапаны поршневого типа обязательно имеют встроенный фильтр. Тем не менее, несмотря на наличие фильтра, перед клапаном необходимо устанавливать дополнительный фильтр, потому что клапан боится загрязнений, из-за любого мелкого загрязнения его может заклинить. Периодически встроенный фильтр необходимо чистить. Для этого понадобится специальный инструмент, так как необходимо будет разбирать клапан. Не так просто это сделать и не все могут справиться с этой задачей. Поэтому придется обратиться за помощью к сантехнику. Очистку встроенного фильтра желательно делать раз в полгода или чаще (это зависит от качества вода: наличия загрязнений и количества солей, которые могут выпадать в осадок), а не дожидаться, пока фильтр забьется и перестанет пропускать воду.

В отличие от клапанов поршневого типа, клапаны мембранного типа не боятся загрязнений, так как количество трущихся деталей сведено к минимуму. Благодаря этому нет необходимости в установке фильтра перед клапаном. Так же клапаны мембранного типа можно устанавливать в любом монтажном положении, что очень важно при недостаточном пространстве. Подобная установка недопустима для редукционных клапанов поршневого типа, что создает некоторые сложности при монтаже.

Клапаны поршневого типа разгружены по давлению – колебание давления на входе не влияет на давление на выходе, но из-за сил трения возникающих при движении затвора необходим большой перепад давления для его нормальной работы. Клапан будет «залипать» и не сдвинется с места, пока не появится достаточный перепад давления, который создаст достаточную силу, чтобы сорвать затвор с места.

Мембранные клапаны не разгружены по давлению, вследствие чего, давление после клапана может меняться из-за колебания давления перед клапаном на 3-7% от величины изменения давления на входе. Данное изменение давления неощутимо для потребителя и не влияет на комфорт водопотребления.

Так же для нормальной работы мембранных клапанов не нужен большой перепад давления.

Таблица 1. Сравнение редукционных клапанов

Тип клапанаПреимуществаНедостатки
Поршневойразгружены по давлениютребуют обязательной установки фильтра перед клапаном
устанавливается только на горизонтальный трубопровод настроечной ручкой вверх – одно монтажное положение
высокие требования к качеству воды системы водоснабжения
имеют встроенный фильтр, который необходимо периодически чистить
для нормальной работы необходим большой перепад давления, чтобы не было залипания
возможна протечка при попадании загрязнения – заклинивание клапана
Мембранныйможно устанавливать в любом монтажном положениине разгружены по давлению
не боится загрязнений
не обязательно устанавливать фильтр перед клапаном
не требуют технического обслуживания
исключают возникновение протечки
легко осуществлять подбор клапана
не требуется перенастройка при установке на вводе в квартиру

Редукционные клапаны Danfoss 7BIS относятся к клапанам мембранного типа и имеют такие преимущества:

  • не боятся загрязнений;
  • не требует установки фильтра перед клапаном;
  • можно устанавливать в любом монтажном положении;
  • не нужен большой перепад давления для их нормальной работы;
  • не требуют технического обслуживания;
  • имеют малую массу и габаритные размеры.

Насколько важна герметичность клапана?


Редукционные клапаны, которые предназначены для применения в системах водоснабжения, должны поддерживать установленное давление, как при расходе, так и при его отсутствии. При отсутствии водопотребления, если клапан негерметичен при закрытии (отсутствует упругое уплотнение седла клапана, повреждено уплотнение или заклинило клапан), то давление до и после клапана будет выравниваться, что недопустимо, так как это может привести к аварии. Соответственно, при выборе редукционного клапана для системы водоснабжения необходимо обратить внимание на важный элемент: упругое уплотнение седла клапана, которое гарантирует полное перекрытие потока.

Современные редукционные клапаны для систем водоснабжения клапаны 7BIS при отсутствии водопотребления исключают возникновение протечки, и давление после клапана останется на заданном уровне, благодаря наличию упругого уплотнения седла клапана.

Подбор диаметра клапана осуществляется просто: клапан выбирается того же диаметра что и трубопровод. Благодаря простоте выбора и установки это можно сделать самостоятельно без привлечения специалистов. При выборе редукционного клапана рекомендуем обращаться к хорошо зарекомендовавшим себя мировым производителям.

Теперь вы знаете, что поможет обеспечить комфортное давление в водоразборном кране. Редукционный клапан – это экономично и эффективно.


Похожие статьи

kirpich174.ru

Где применяется редукционный клапан?

В водонапорных системах промышленного масштаба в качестве регулирующих давление устройств находят частое применение такие приспособления, как регулирующие клапаны, типовые регуляторы давления, прочие дроссельные заслонки. Регуляторы бывают разные, одни контролируют давление после себя, другие – до себя. Редукционный клапан для воды считается регулятором прямого действия. Он контролирует давление после себя, но при условии, когда это давление оказывается меньше половины показателей на входе.

Характеристика механизма

Редукционный клапан управляется той жидкой средой, которая протекает по рабочему трубопроводу посредством перемещения регулирующего устройства силой, возникающей в результате динамического изменения контролируемого показателя.

Конструктивно редукционный клапан состоит из трёх главных элементов: регулирующего органа, т.е. тарелок, задающего элемента, или пружины, и элемента сравнения, которым является мембрана.

Принцип действия клапана состоит в дросселировании жидкой среды. Вода поступает из полости высокого давления в полость с низким уровнем давления, которые сообщаются посредством щели между седлом и тарелкой клапана. Чувствительным элементом обычно служат мягкие мембраны из резины с двумя тканевыми прокладками, но в отдельных моделях это может быть поршень с манжетами для уплотнения или кольцами из материала на основе резины. Как запорный механизм применяют тарелки из вулканизированной резины и сплава металла.

Выбор клапана

Каждый редукционный клапан на воду выбирается на основании величины Kvs (пропускной способности трубопроводной арматуры). В числе прочих технических характеристик всех редукционных клапанов обязательно указывают максимальное значение Kvs всем типоразмерам.

Редукционный клапан выбирают так, чтобы искомая величина пропускной способности была в интервале между минимальным и максимальным его показателями. Для выбора оптимального типоразмера изделия сверяются с таблицами известных показателей пропускной способности арматур. Однако для определённых типов клапанов величина пропускной способности не может зависеть от условного диаметра (как в случае с типоразмерами DM505, DM510 – 518). Крайне не рекомендуется использовать арматуру с условным диаметром на два типоразмера меньшим, чем рабочий диаметр трубопровода.

Настройки редукционного клапана

Максимально точного обозначения диапазона настройки выходного давления можно достичь, приблизив уровень настройки желаемого давления как можно ближе к верхнему порогу диапазона. Если желаемое выходное давление равно, например, 2,3 бар, то выбирать диапазон следует в пределах от 0,8 до 2,5 бар, а не целых 2–5 бар. При необходимости использования более широкого диапазона можно применить специальные исполнения арматуры.

Защита клапана

Известно, что скорость потока воды в седле арматуры значительно превышает скорость её перемещения в трубопроводе. И вероятно, присутствующие в воде твёрдые частицы могут повредить не только само седло, но и плунжер (цилиндрический стержень). Для защиты редукционного клапана, как правило, устанавливают перед ним фильтр грубой очистки.

Типы клапанов

Значительное распространение получили следующие типы клапанов: DM505, DM506, PRW25, KAT40, DM652, DM664, KAT30, RP45, DM604, DM613, DM810, DM814, DM815. Они разнятся показателями пропускной способности, рабочей температуры, настройками давления, материалом, использованным для изготовления. Каждый потребитель сможет подобрать подходящий по стоимости и характеристикам вариант.

fb.ru

Редукционный клапан – что это и для чего он нужен?

Всё чаще встречаются обсуждения и разговоры на тему редукционного клапана. Для тех, кто еще не знаком с этим устройством, и не знает, для чего он нужен, и будет посвящена данная статья.

Редукционным клапаном называют автоматический дроссель, работающий по принципу пневматического или гидравлического устройства. Он необходим для того чтобы поддерживать постоянное давление на выходе, например, водопровода. Какова его задача и для чего он нужен?

Главной задачей редукционного клапана в водопроводной системе является снижение и поддерживание постоянного давления. Это необходимо в тех случаях, когда у потребителей горячей и холодной воды есть недовольства из-за регулирования температуры за счет смесителя. Например, вы купаетесь в душе и не можете отрегулировать воду до такой температуры, которая будет комфортной, и которая не будет постоянно «прыгать».

За настройку и слив воды до необходимой температуры всё равно придется платить, так как она накручивает счетчики. Тем более, очень неприятно, когда во время душа, теплая вода меняется на холодную или наоборот – становится невыносимым кипятком. Именно для этого и необходимо редукционный клапан, который поддерживает постоянное давление, что обеспечивает бесперебойную подачу воды в трубы.

Другим примером использования клапана является не менее распространенная ситуация. Из-за высокого давления в водоснабженческой системе, при наполнении водой унитазного бачка часто возникает неприятный свист. Особенный дискомфорт он доставляет ночью – когда все спят. Мало того, из-за этого приходится часто менять детали для наполнения бачка водой, поскольку они выходят из строя. Детали делают, как правило, из пластмассы, а рассчитаны они на давление не более 3 бар. Поэтому, для предотвращения этой ситуации, и ситуации описанной выше, рационально устанавливать именно редукционный клапан.

Помимо этого, устройство позволяет поддерживать постоянное давление, тем самым значительно снижая риск разрыва трубопроводов, шланг, деталей, систем и элементов системы водоснабжения. Иными словами, клапан практически предотвращает «затопление соседей» и делает использование водопровода комфортным и удобным.

И, конечно, важной особенностью и функцией редукционного клапана является экономия потребления воды. Поддержка постоянного давления, к примеру, установленному менее чем на 3 бара, позволит снизить расход воды примерно на 30%. Таким образом, установка устройства окупиться очень быстро, так как тарифы на водоснабжение стоят приличных денег.

www.megastroika.biz

Клапаны для водоснабжения

Современные клапаны для водоснабжения призваны эффективно решать ряд задач, среди которых:

  • регулировка расхода воды,
  • управление давлением,
  • уменьшение утечек,
  • предотвращение гидроударов,
  • управление насосами,
  • очистка сточных вод,
  • водоподготовка и многое другое,

На сегодняшний день существует огромное количество клапанов, среди которых:

  • редукционные,
  • запорные,
  • обратные,
  • предохранительные,
  • комбинированные и пр.

Редукционные клапаны

Основное их предназначение заключается в защите оборудования от избыточного давления и гидроударов в системе водоснабжения. Редукционные или, как их еще называют, клапаны понижения давления позволяют поддерживать на выходе постоянный уровень давления и способствуют уменьшению расхода воды. Редукционные клапаны для водоснабжения относятся к категории защитной трубопроводной арматуры

и особенно актуальны для такой среды как неочищенная и питьевая вода, температура которой достигает 90°С.  Кроме того их используют в системах водоснабжения, где сточные воды являются рабочей средой.

Предохранительные клапаны

Повышение давления в системах сверх нормы может привести к повреждению системы водоснабжения. Во избежание этого в определенном месте системы устанавливают предохранительные клапаны, которые при резком повышении давления автоматически открываются и выпускают воду. При снижении давления выпуск рабочей среды прекращается, и клапан садится на место. Происходит это в результате действия на пружины, которые установлены внутри корпуса. Предохранительные клапаны для водоснабжения устанавливают в системах, работающих под давлением, в местах, где есть риск возникновения избыточного давления.

Комбинированные воздушные клапаны

Обеспечивают надежную защиту системы от действия пониженного давления в результате выпуска или сброса воздуха, устранения вакуума в системе. Комбинированные воздушные клапаны во время заполнения водопровода водой выпускают воздух, а при сливе воды из системы или остановке насоса, – впускают воздух.

Также воздушные клапаны для водоснабжения используются для спуска воздуха в запорной системе в самых верхних ее точках.

Их широко используют в магистральных и распределительных сетях, в системах хозяйственного и питьевого водоснабжения, однако не применяют в трубопроводах, где рабочей средой являются стоки. Как правило, водоснабжение и канализация частного дома предусматривают установку этого вида запорной арматуры после насоса, подающего воду в систему, а также в ее верхних точках, перед счетчиком и в местах, где меняется направление трубопроводов.

Запорные клапаны

Устройства, с помощью которых можно перекрыть потоки рабочей среды. Запорный клапан (вентиль) внешне напоминает диск. При поступательном движении штока  вентиль располагается вдоль направления потока и перпендикулярно плоскости седла. Такой клапан пропускает потоки жидкости в одну сторону, при этом преграждая ее передвижение в противоположном направлении.

Обратные клапаны

Вовремя работы системы водоснабжения могут возникать такие ситуации, как отключение насоса либо утечка. Обратные клапаны для водоснабжения предназначены для защиты системы от поломки. Они представляют собой надежное запорное устройство, которое не допускает изменения движения воды в противоположную сторону.

Перед тем, как проводить монтаж водоснабжения своими руками, необходимо определиться с выбором запирающей арматуры, в том числе клапанов.

aquagroup.ru

Защитные клапана водонагревателя


Современный водонагреватель с регулировкой температуры

В квартирах где есть проблемы со снабжением горячей воды, а в частных домах и коттеджах, где она вообще отсутствует, без установки водонагревателя комфортное проживание становится практически невозможным. Но как и во всякой емкости, содержащей в себе воду под определенным давлением, существует опасность разрушения стенок если это давление превысит допустимое значение. Вспомните расширительные бачки индивидуальных котлов отопления или даже сами котлы: везде присутствуют устройства, которые либо регулируют избыточное давление воды, либо сбрасывают наружу ее лишнее количество. Не являются исключением и водонагревательные приборы (бойлеры) где присутствуют защитные клапана водонагревателя: предохранительный клапан и редукционный клапан.

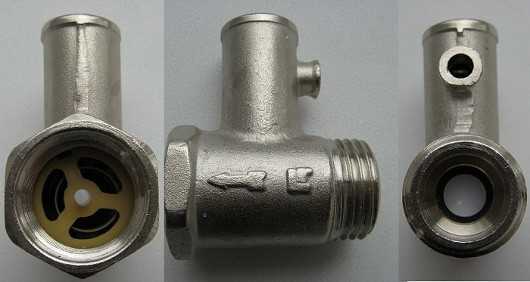

Предохранительный клапан водонагревателя

Предохранительный клапан водонагревателя продается в комплекте к накопительному бачку водонагревателя и выполняет три функции:

  • Пропускает воду в одну сторону и не пропускает в другую.
  • Защищает бак от избыточного давления.
  • Служит для слива воды из бака.

А если не ставить предохранительный клапан? Этого делать ни в коем случае нельзя! Если давление в баке превысит допустимые значения, его может банально разорвать и поверьте взрыв обладает мощной разрушительной силой. Кроме того, если по каким-либо причинам будет слита вода со стояка холодной воды, вода с вашего водонагревателя не уйдет благодаря предохранительному клапану. Представьте, что в это время был включен нагревательный прибор бака, который при отсутствии воды быстро перегорит и выйдет из строя.


Защитный клапан предназначен для защиты бойлера от перепадов давления возникающих при нагреве воды

Во многих случаях многих может волновать момент когда из предохранительного клапана капает вода. Это вполне закономерно и говорит о том что клапан исправен и выполняет свои функции. Ведь при нагревании вода в баке расширяется и образует избыточное давление, которое и сбрасывается клапаном. А чтобы вода не капала на пол наденьте на отлив, из которого происходит течь, поливинилхлоридную дренажную трубку и выведете ее в унитаз. Но имейте в виду, что в это время при максимальной температуре нагрева воды давление на стенки бака сильно увеличивается что является не самым лучшим режимом работы бойлера.

Поэтому рекомендуется установить на водонагреватель температурный экорежим, который будет регулировать и поддерживать температуру воды в водонагревателе оптимально приемлемой, при которой течь из клапана будет отсутствовать. Такой щадящий режим значительно повысит срок службы водонагревательного прибора.

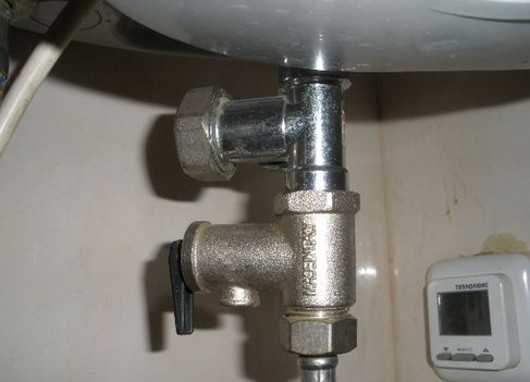

Предохранительный клапан для бойлера

Еще одна причина, по которой может течь вода из водонагревательного клапана – это попадание в него мелких частиц мусора в виде камушек, песчинок или окалинки. Наступает такой момент что клапан, открывшись, уже не может закрыться и происходит постоянная течь воды. Чтобы устранить такую неприятность нужно несколько раз открыть и закрыть клапан ручным способом и, как правило, он начинает работать. Но к сожалению, мусор все-таки остается поэтому желательно перед входом воды в водонагреватель ставить фильтр очистки воды.

Бывают случаи что предохранительный клапан нужно будет заменить. Проблем в этом нет, но при замене нужно обращать на рабочее давление, рассчитанное для каждого бачка и, соответственно, подбору клапана, не превышающего это давление. Значение этой величины указано на корпусе клапана: например, 0,6 МРа, 0,75 МРа и 0,8 МРа. Если вы установите предохранительный клапан 0,8 МРа на бак, который рассчитан на давление 0,6 МРа, то через некоторое время ожидайте больших неприятностей: взрыва бака.

Редукционный клапан водонагревателя

Однако, опасность повреждения стенок водонагревательного бака может заключаться не только в неконтролируемом превышении допустимого давления горячей воды. Давление воды на входе в бак, то есть холодной воды из магистрали, если оно (давление) будет превышать допустимое для вашего бака можно также ожидать неприятностей. Ведь порой это давление в стояке превышает значение в 0,6 МРа и даже в 0,8 МРа. Для ориентировки стоит заметить что значение в 0,1 МРа соответствует всем нам привычным значению в 1 атм.

Редукционные клапаны ADCA PRV25

Чтобы избежать повреждений бака в этом случае применяется редукционный клапан, который ставится перед входом холодной воды в бак. Редуктор выдерживает на входе давление до 16 атм и посредством специальной рукоятки можно отрегулировать давление необходимое для нормальной работы водонагревателя. Кстати, этот тип клапана можно установить на входе холодной воды в квартиру в целом. Этим вы защитите не только бойлер, а и все приборы, которые так или иначе связаны с водой: смесители, краны, трубы, стиральная машина, посудомоечная машина, запорная арматура унитаза и т. д.

remontzhilya.ru

Редуктор давления воды: принцип действия, устройство и правила монтажа

Задумывая установку новой или реконструкцию старой системы водоснабжения в своей квартире или загородном доме, мы, обычно, планируем размещение основных приборов и конструктивных элементов, таких как:

  • ванна, джакузи, душевая кабина, раковина, мойка, унитаз;
  • проточный или накопительный водонагреватель;
  • фильтры очистки воды;
  • стиральная и посудомоечная машина;
  • система отопления, или система теплых полов.

Многие из них, имея немалую цену, характеризуются достаточно строгими условиями эксплуатации, нарушение которых значительно сокращает срок их службы. Одной из основных характеристик этих условий является предельный уровень давления воды в системе. Так, например, водонагреватели снабжены аварийными клапанами давления, которые просто стравливают избыток воды наружу, а повышение давления в системе водопровода, как правило, происходит в ночные часы и, можно только представить картину, которую увидят в таких случаях хозяева квартиры утром и что услышат они от соседей. При резких скачках давления или при гидроударах может произойти даже разрушение самого водонагревательного прибора, делающее невозможной его дальнейшую эксплуатацию.

Редуктор давления воды

И это касается большинства приборов, используемых в системе водоснабжения. Избежать подобных аварийных ситуаций и связанных с ними значительных непредвиденных расходов может помочь небольшой прибор, называемый редуктором давления воды.

Описание редуктора давления воды

Редуктор давления воды служит для стабилизации ее напора в системе и ограничении его критического уровня. Принцип действия редуктора основан на автоматической компенсации предельного входного давления с помощью пружины или мембраны. При этом давление воды на выходе остается постоянным, предохраняя внутренние трубопроводы и сети от избыточных нагрузок или гидроударов, особенно часто возникающих в частных домах при питании водопроводной системы от насоса. Представляет собой небольшую конструкцию в металлическом корпусе, снабженную двумя резьбовыми соединениями, с помощью которых врезается во входную трубу водопроводной системы. Он может быть снабжен манометром, показывающим давление в системе и регулировочным винтом, обеспечивающим установку предельного уровня этого давления.

Принцип действия редуктора давления воды

По принципу действия редукторы давления воды делятся на

  • динамические, обеспечивающие непрерывное регулирование постоянного потока воды и используемые в основном на магистральных трубопроводах и промышленных объектах;
  • статические, работающие в условиях неравномерного потребления воды, обычно устанавливаемые на входах в квартиры или частные дома.

По месту регулировки давления они подразделяются на редукторы, действующие:

  • «до себя», закрытые при отсутствии давления и открывающиеся при увеличении давления воды на входе регулятора, ограничивая его предельный уровень;
  • «после себя», при отсутствии давления открытые и закрывающиеся при превышении предельного уровня напора воды на выходе регулятора.

Статические регуляторы всегда поддерживают давление постоянным на выходе, т. е. «после себя».

Устройство редуктора давления воды

По своей конструкции редукторы давления воды делятся на три основных типа:

Поршневые редукторы давления воды

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

Установленный редуктор давления воды

Мембранные редукторы давления воды

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана. Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

Проточные редукторы давления воды

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения. Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Характеристики редуктора давления воды

Основными характеристиками редуктора являются:

  • Номинальный диаметр, который должен соответствовать условному проходу трубопроводной системы. Этот параметр регламентируется ГОСТ 28338–89;
  • Наибольшее предельное давление, при котором гарантирована длительная эксплуатация. Этот параметр должен соответствовать ГОСТ 26349–84;
  • Пропускная способность, куб. м./ч., при которой обеспечиваются установленные пределы регулировки;
  • Диапазон регулируемых давлений редуктора;
  • Диапазон рабочих температур прибора, определяющий способность его функционирования в системах отопления и горячего водоснабжения, а также в условиях низких температур;

Монтаж редуктора давления воды. Правила установки

Редукторы давления воды устанавливаются манометром вверх в месте подключения водопроводной системы к магистральному трубопроводу или стояку, желательно на горизонтальном участке отвода сразу за водомерным счетчиком. Кроме того, желательно предусмотреть установку фильтра грубой очистки до редуктора, если он уже не был установлен на входе водопроводной системы. Перед редуктором и непосредственно следом за ним необходимо установить запорные вентили. Регулировка и настройка рабочего давления в системе должна устанавливаться при нулевом расходе воды.



После редуктора необходимо предусмотреть прямой участок трубы длиной не менее пяти рабочих диаметров. Имея необходимые навыки сантехнических работ, можно установить прибор самостоятельно, однако, для гарантии и качества их выполнения лучше доверить эту работу квалифицированному мастеру-сантехнику.

vseproteplo.ru

Регуляторы давления воды после себя | Редукционные клапаны на воду

Входящее давление: до 30 бар
Давление на выходе: от 0,5 до 15 бар
(в зависимости от исполнения)

Выгоды:

+ Прочный редукционный клапан в цельнометаллическом исполнении, который зарекомендовал себя не только в питьевой воде, но особенно в сложных условиях промышленной эксплуатации.
+ Может использоваться при больших колебаниях температуры.
+ Подходит для горячей воды.
+ Редукционный клапан Goetze довольно стабильный и надежный.
+ Давление за клапаном, при нулевом расходе через клапан, остается постоянным даже при больших колебаниях напорного давления.

Закажите коммерческое ценовое предложение или бесплатную консультацию


Дополнительная техническая и презентационная информация:

Ознакомиться с областями применения редукционного клапана для воды Goetze 681

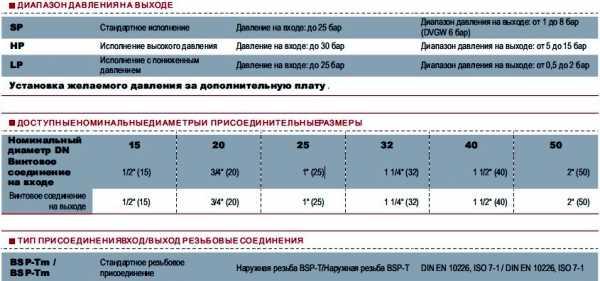

Ознакомиться с диапазоном давления на выходе, типами присоединения
Посмотреть номинальные диаметры подключений, установочные размеры


ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ


Для защиты:
– бытовых систем водоснабжения
– коммерческих и промышленных объектов от колебаний давления на входе.
Редукторы давления используются в том случае, если в трубопроводной сети, несмотря на колебания давления на входе, необходимо поддерживать строго определенное давление на выходе.
• Снабжение питьевой водой в соответствии с DIN 1988
• Эксплуатация промышленных и бытовых систем водоснабжения
• Снеговые пушки
• Противопожарное оборудование и системы пожаротушения
• Судостроение и судовое оборудование

Высококачественная мембрана из жаропрочного эластомера, с тканиевой вставкой. Настройка давления посредством бесподъемного шпинделя. Клапанная вставка с разгруженным золотником для диаметров DN 15, DN 20 из латуни, для DN 25-DN 50 из бронзы.
