Классификация механических передач поступательного действия

Реечный механизм, винтовой и кулисный

В строительных машинах для преобразования вращательного движения в другие виды движений с целью передачи этого движения на рабочий орган применяются различные механизмы.

Реечный механизм применяется для преобразования вращательного движения в поступательное.
Конструкция: ведущее зубчатое колесо и ведомая зубчатая рейка.

Винтовой механизм применяется для преобразования вращательного движения в поступательное.
Конструкция: ведущий винт и ведомая гайка.

Кулачковый механизм применяется для преобразования вращательного движения в поступательное.
Конструкция: ведущий кулачок и ведомый шток с пружиной.

Эксцентриковый механизм применяется для преобразования вращательного движения в возвратно-поступательное.
Конструкция: эксцентрик, шатун, ползун.

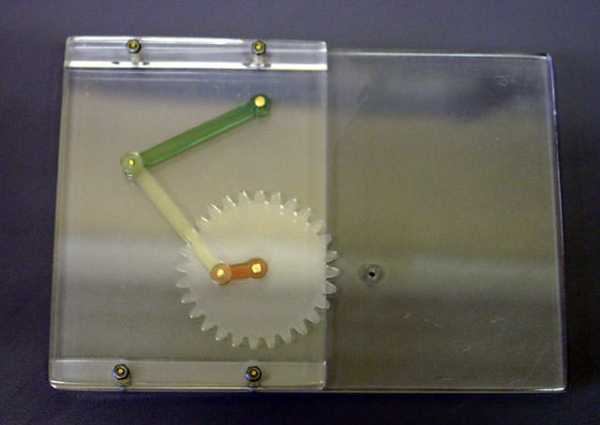

Кривошипно-шатунный механизм применяется для преобразования вращательного движения в возвратно-поступательное.

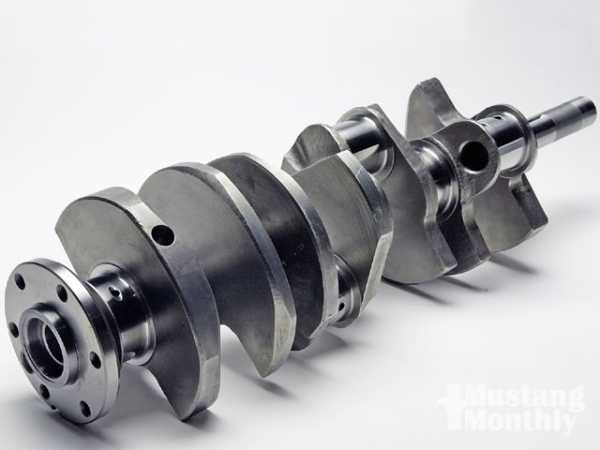

Конструкция: ведущий коленчатый вал с кривым шипом, ведомый шатун, ползун.

Кулисный механизм применяется для преобразования вращательного движения в качающееся движение кулис.
Конструкция: ведущий диск, ползун, ведомая кулиса.
Применяется в бетононасосах.

Мальтийский механизм применяется для преобразования непрерывного вращающегося движения в прерывистое вращающееся движение.
Конструкция: ведущий диск с рычагом, ведомая мальтисса.

Храпповой механизм применяется для преобразования вращательного движения в прерывистое вращательное движение, но с остановкой и торможением.
Конструкция: ведущий элемент — храпповик, ведомый — собачка (остановочный элемент).

Планетарный механизм преобразует вращательное движение с большим передаточным числом, когда геометрические оси валов ведущего и ведомого расположены соосно.

Конструкция: ведущее — зубчатое колесо, ведомое — зубчатое колесо, закрепленное на рычаг-водило.

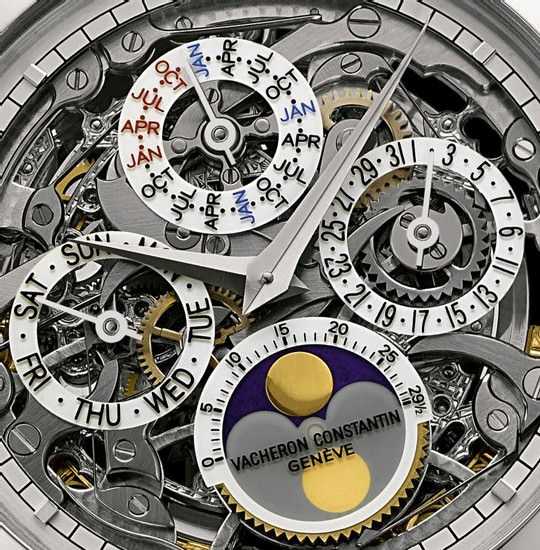

Пример сложного совместного использования различных механизмов в часах:

knep.ru

Реечный механизм - Большая Энциклопедия Нефти и Газа, статья, страница 1

Реечный механизм

Cтраница 1

Реечные механизмы позволяют преобразовывать вртщатеиыюе движение в поступательное и поступательное во вращательное. Ода работают путем зацепления зубьев реечного зубчатого колеса и рейки.  [1]

Реечный механизм, как правило, передает движение от шестерни к рейке, но пригоден и для передачи в обратном направлении, что обычно используется для осуществления вспомогательных движений. Примером может служить передача от штока гидравлического цилиндра.  [2]

Реечные механизмы значительно надежнее в эксплоатации, но сложнее.  [3]

Реечный механизм В конструкциях механических ЗУ широко применяются реечные передачи. По сравнению с рычажнбши они.  [5]

Реечный механизм используется во многих машинах. В сверлильном станке при его помощи осуществляются подача и подъем шпинделя сверла, в продольно-строгальном станке он сообщает поступательное движение столу. Зубчатая рейка в сочетании с системой цилиндрических зубчатых колес применяется в реечном домкрате.  [6]

Реечный механизм может преобразовывать вращательное движение в поступательное и при неподвижной рейке. В этом случае вращающееся зубчатое колесо перекатывается по рейке и перемещает вал. За один оборот колесо перемещается по рейке на величину пути, равную длине начальной окружности колеса.  [7]

Реечный механизм с неподвижной рейкой применяется, например, для осуществления автоматической подачи в токарном станке. Зубчатое колесо, укрепленное на валу в фартуке суппорта, получает вращение от механизма подачи и, перекатываясь по неподвижной рейке, сообщает суппорту поступательное движение.  [8]

Шестерня реечного механизма вращается с угловой скоростью 57 об / мин.  [9]

В реечном механизме, как и в клино-рычажном, на прочность рассчитываются губки, работающие на растяжение с изгибом, и оси, работающие на срез и смятие.  [11]

Примеры выполнения реечных механизмов: а, в - механизмы подачи токарного и сверлильного станков; в, г - механизмы привода стола продольно-строгальных станков.  [12]

Кондуктора с реечным механизмом, замком и ручным приводом, в котором приемы загрузки и удаления деталей, а также очистки установочных поверхностей от стружки автоматизированы.  [13]

Частота вращения шестерни реечного механизма 57 об / мин.  [14]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Реечный механизм



Изобретение относится к машиностроению, а именно к гидравлическим приводам для преобразования возвратно-поступательного движения входных звеньев в возвратно-вращательное движение выходного звена. Устройство содержит два гидроцилиндра с поршнями и штоками, зубчатые рейки и поворотное колесо. При этом выходные участки реек выполнены за одно целое с поршнями гидроцилиндров, жестко связанных между собой, а собственно рейки выполнены за одно целое со штоками поршней. Причем геометрические оси штоков относительно геометрической оси гидроцилиндров расположены с различными эксцентриситетами. 2 ил.

Изобретение относится к машиностроению, а именно к гидравлическим приводам для преобразования возвратно-поступательного движения входных звеньев в возвратно-вращательное движение выходного звена.

Известна реечная передача [1, с. 154, Рис. 12.1, к.], содержащая реечную шестерню и рейку, преобразующая вращательное движение шестерни в поступательное движение рейки или наоборот. В передаче применяют одну реечную шестерню и одну рейку. Недостатком такой передачи является невозможность получения на выходе двух движений во взаимно-противоположных направлениях. Известен [2, с. 53, схема 1651] рычажно-зубчатый механизм с двумя рейками для преобразования возвратно-вращательного движения зубчатого колеса в возвратно-поступательное движение реек во взаимно-противоположных направлениях. Этот механизм состоит из рычага, зубчатого колеса, жестко закрепленного на оси рычага, зубчатых реек, состоящих из двух участков - собственно реек и выходных концов реек. При повороте рычага в ту или иную сторону зубчатое колесо перемещает рейки во взаимно-противоположных направлениях, при этом выходные концы реек могут совершать необходимую работу. Недостатками известного механизма, принятого за прототип, являются: - Неопределенность функционирования, заключающаяся в двух выходных движениях, не связанных между собой на выходе, когда по условиям работы необходимо иметь единственное выходное движение; - На этом основании недостатком является также невозможность преобразования возвратно-поступательного движения выходных звеньев в возвратно-вращательное движение входного звена; - К тому же, выполнение кинематической пары между выходными концами реек и стойками в виде шарниров, может приводить к появлению момента вокруг этих опор и заклиниванию между рейками и вращающимся колесом. Задачей изобретения является устранение отмеченных недостатков. Сущность изобретения состоит в том, что выходные концы реек выполнены за одно целое с поршнями приводных гидроцилиндров, жестко связанных между собой, кроме того, рейки выполнены за одно целое со штоками гидроцилиндров, причем геометрические оси штоков относительно геометрической оси цилиндров расположены с различными эксцентриситетами. На фиг. 1 приведена схема предлагаемого механизма, а на фиг.2 - вид по A-А. Реечный механизм состоит из двух соединенных между собой цилиндров 1 и 2, поршней 3 и 4 со штоками 5 и 6, являющимися выходными участками зубчатых реек 8 и 9, и поворотного колеса 7, на оси которого закреплен исполнительный орган рабочей машины. Геометрические оси штоков O
1
O1 и O2O2 относительно единой геометрической оси цилиндров OO расположены с разными эксцентриситетами e
1
и e2. Напорные полости гидроцилиндров А и В соединены с единой гидросистемой С. Предлагаемый механизм работает следующим образом. При подаче рабочей жидкости в полость А цилиндра 1 и полость B цилиндра 2 поршни цилиндров 3 и 4, перемещаясь вдоль осей OO цилиндров, поворачивают штоками 5 и 6 с рейками 8 и 9 поворотное колесо 7. В связи с тем, что геометрические оси штоков расположены зксцентрично оси гидроцилиндров, они, перемещаясь в направляющих корпусов жестко закрепленных между собой цилиндров, не могут повернуться относительно оси цилиндров ни совместно, ни в отдельности. В этом случае ведущим может быть либо колесо 7 (как в прототипе) и тогда оба поршня 3 и 4, связанные с рейками, будут выполнять роль поршней насоса, качающего рабочую жидкость в гидросистему С, либо ведущими могут быть поршни 3 и 4, получающие движение из одной гидросистемы, и тогда ведомым станет колесо 7. Последний режим работы представляется предпочтительным. Источники информации 1. Гусенков П.Г. Детали машин: Учебник для вузов - М.: Bысш. шк., 1986. 2. Артоболевский Т. И. Механизмы в современной технике: Справочное пособие т.III -М.: Наука. 1979.

Формула изобретения

Реечный механизм, включающий два гидроцилиндра с поршнями и штоками, зубчатые рейки и поворотное колесо, отличающийся тем, что выходные участки реек выполнены за одно целое с поршнями гидроцилиндров, гидроцилиндры жестко связаны между собой, а собственно рейки выполнены за одно целое со штоками поршней, причем геометрические оси штоков относительно геометрической оси гидроцилиндров расположены с различными эксцентриситетами.

РИСУНКИ

Рисунок 1, Рисунок 2

www.findpatent.ru

Реечные механизмы и их ремонт


Реечные механизмы преобразуют вращательное движение зубчатого колеса в поступательное движение рейки и наоборот. Применяются прямозубые, косозубые и шевронные реечные передачи. В механизмах управления при небольших перемещениях рейки вместо зубчатого колеса используется зубчатый сектор. Материал зубчатого колеса и рейки обычно сталь 45, 40Х и другие с последующей термообработкой; рейки больших габаритов могут выполняться из серого чугуна СЧ 30, СЧ 40 и др.
Основной дефект реечного механизма - износ или поломка зубьев колеса, рейки. Ремонт: зубчатое колесо заменяют новым, а участок рейки с изношенными или поломанными зубьями восстанавливают вставками кусков рейки.

Технические требования к ремонту и сборке:

  1. При ремонте рейки методом вставок соединение должно быть плотным, без уступов и перекосов; в месте стыка не должно быть искажения шага зацепления.
  2. Рейка должна плотно прилегать к станине, прохождение щупа размером 0,04 мм недопустимо.
  3. Ось зубчатого колеса должна быть перпендикулярна начальной прямой рейки и перемещаться параллельно плоскости начальных прямых.
  4. Нормы кинематической точности, плавности, контакта зубьев, величина гарантированного бокового зазора должны соответствовать степени точности данной передачи.
Дефекты и ремонт эксцентриковых и кулачковых механизмов
Износ рабочей поверхности эксцентрика или кулачка1. Наплавить или напылить рабочую поверхность с последующей ее механической обработкой.
2. Заменить кулачок или эксцентрик
Износ рабочей поверхности хомута1. Прошлифовать рабочую поверхность хомута с заменой или наращением эксцентрика.
2. Напылить рабочую поверхность хомута с последующей ее механической обработкой
Износ роликаЗаменить ролик
Износ втулки толкателя или штока, вызывающий их перекос и заеданиеВыпрессовать старую и запрессовать новую втулку, развернуть ее
Износ опор валов эксцентрика и кулачка, рычага и роликаЗаменить подшипники качения или скольжения
Изгиб или поломка рычага, изгиб толкателяВыпрямить, заварить или заменить рычаг (толкатель)
Срез шпонки или штифта эксцентрика, кулачкаЗаменить шпонку или штифт

Ремонт эксцентриковых, кулачковых и кривошипно-шатунных механизмов. Дефекты эксцентрикового, кулачкового и кривошипно-шатунного механизмов и способы их ремонта представлены в справочной таблице. Технические условия на ремонт и сборку данных механизмов:
  1. Ось опор ползуна (цилиндра) должна быть перпендикулярна оси коленчатого вала.
  2. Отверстия во вкладышах коренных опор вала и шатунов, коренные и шатунные шейки должны иметь правильную геометрическую форму, размеры в пределах допусков, требуемую шероховатость поверхности.
  3. При запрессовке втулки в верхнюю головку шатуна проследить за совпадением смазочных каналов шатуна и втулки.
  4. Проверить на плите и при необходимости пришабрить плоскости разъема вкладышей, которые должны плотно прилегать к соответствующим шейкам вала. Установка вкладышей в опорах вала и нижней головке шатуна без зазоров достигается за счет регулировочных прокладок.
  5. Оси отверстий верхней и нижней головок шатуна в сборе Должны быть параллельны.
  6. Закрепление крышек подшипников коренных шеек вала начинать со средней опоры. Гайку затягивать динамометрическими ключами в несколько приемов.
Дефекты кривошипно-шатунного механизма и его ремонт
Износ шеек коленчатого валаШейки прошлифовать и довести притирами с пастой до следующего ремонтного размера с заменой вкладышей. Кромки смазочных канавок и отверстий притупить, прочистить и продуть
Изгиб коленчатого вала, шатунаПроизвести правку под прессом в холодном состоянии. Контроль вала - в призмах с помощью индикатора по средней коренной шейке
Износ вкладышей опор коленчатого вала и нижней головки шатуна1. Заменить или перезалить вкладыши и расточить.
2. Фрезеровать, опилить или пришабрить плоскости разъема опоры с последующим растачиванием.
3. Поверхности разъема, отверстие в головке шатуна при значительных износах и повреждениях наплавить с последующей механической обработкой
Износ втулки верхней головки шатуна и отверстия в шатуне под втулку1. Втулку развернуть под следующий ремонтный размер пальца. Палец заменить.
2. Втулку обжать и развернуть.
3. Заменить втулку.
4. Отверстие в штоке расточить под втулку с увеличенным наружным диаметром


Смотрите также:
