9 основных клапанов для систем отопления. Какие особенности и для чего служат?



В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

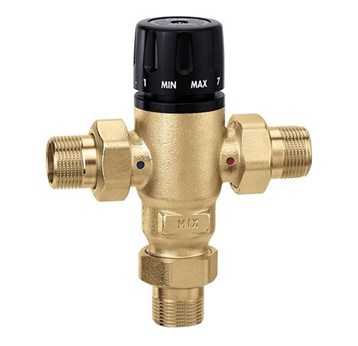

Трехходовой клапан отопления

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы.
На вид клапан походит на простой тройник, металл — бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса.

Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

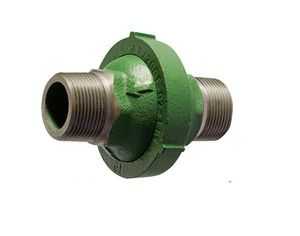

Обратный клапан отопления

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления.

Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана — это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины.
Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун.
Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие (запорно-регулирующие) клапаны отопления

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

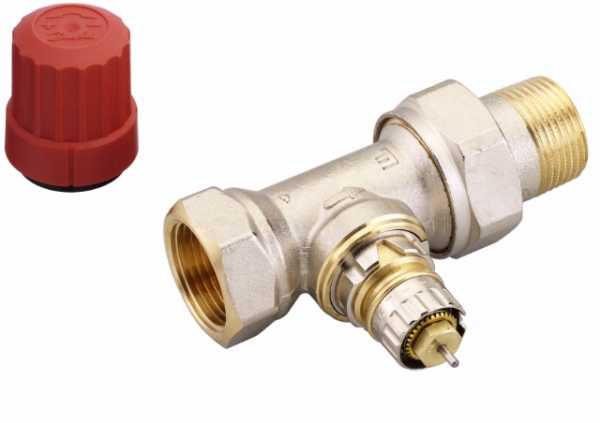

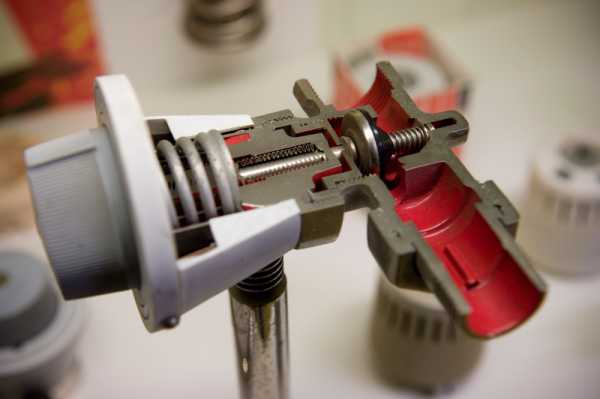

Термостатический клапан

В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.



Перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Клапаны предохранительные

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума —  это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

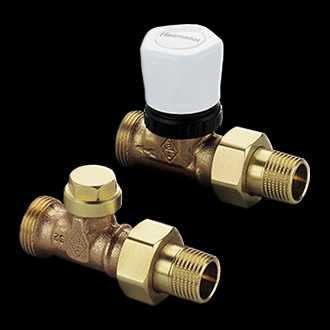

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.



eurosantehnik.ru

Регулирующие обратные клапаны

Регулирующие клапаны для воды предназначены для регулирования ее расхода или давления в трубопроводе. Их также часто применяют как запорные устройства, такие клапаны получили название запорно-регулирующих. Производители регулирующих клапанов предоставляют потребителю огромный выбор типов и моделей данного продукта, требующих профессионального подхода к выбору и установке.


Регулирующие клапаны могут быть оснащены электромагнитным, пневматическим, гидравлическим и электрическими приводом, и делятся на двух- и трехходовые. Их корпуса изготавливают из чугуна, литой, легированной или нержавеющей стали, бронзы и других высокопрочных не поддающихся коррозии материалов. Регуляторы давления используются как в промышленных, так и в бытовых целях, управление ими может осуществляться вручную или автоматически.

В данной статье мы поговорим о нескольких типах регулирующих клапанов, их основных чертах, преимуществах и недостатках.

Первый тип, который мы рассмотрим - регулирующий клапан с армированной мембранной (серия 100 ).

Его используют для регуляции гидравлических свойств в хозяйственных и технологических системах, для для канализационных и сточных вод.
Роль запорного механизма выполняет армированная резиновая диафрагма, регулирующая открытие и закрытие сечения клапана. Данная конструкция наиболее проста как в установке, так и в обслуживании и ремонте. Армированная диафрагма не ржавеет, она прочна и герметична, а также минимизирует сопротивление на клапане. Клапан регулирующий работает в температурных условиях от 0 до 90 градусов и давлении до 25 Бар. А армированная мембрана предполагает отказ от быстро изнашивающихся осей, шпинделей и штоков. Такие клапаны могут использоваться как для питьевой, так и для технической водной среды с высоким содержанием абразивных грубых элементов.

Например, клапан 100 FR



Регулирующий клапан с вертикальным штоком (серия 300) предназначен для использования в особенно важных системах водоснабжения.

Интервал их рабочих температур составляет от 1 до 130 градусов, давления - до 25 Бар. Их отличительная черта - это отсутствие углового трения деталей клапана, благодаря вертикальному движению оси регулятора, что препятствует изнашиванию, поломке или «закусыванию» оси. Клапан регулирующий ручной подобной конструкции работает очень точно при граничных величинах расхода, имеет минимальные потери в открытом состоянии и линейную зависимость перемещения диска от расхода.

Например, клапан 300 FR

Третий тип - регулирующий клапан с наклонным штоком (серия 500), преимущественно используемый в быту.

Он состоит из трех цельных деталей - крышки, диафрагмы и корпуса, работает в узком интервале температур (до 60 градусов) и при меньшем граничном давлении (до 17 Бар). Это самый дешевый регулируемый обратный клапан, поскольку его габариты и масса значительно уступают вышеописанным.
Еще одно преимущество - снижение кавитационных нагрузок и уровня шума благодаря специальной форме корпуса редукционной части. Наибольшее распространение
регулируемый обратный клапан получил в жилых домах и помещениях.
Каждый тип описанных регуляторов используется в различных областях: серия 100 - для водоснабжения, полива и стоков, серия 300 - для водоснабжения и теплоснабжения, серия 500 - для хозяйственно- бытового применения.
Компания Dorot специализируется на производстве всех описанных в статье регулирующих клапанов и уже более полувека занимает лидирующие позиции в данной области, именно поэтому ее продукция отвечает всем перечисленным качествам.

Еще по теме:

Редуктор понижения давления воды Dorot
Регулятор перепада давления
Устройство регулятора давления воды
Регулировка редуктора давления воды
Рекомендации по установки и монтажу регулирующих клапанов
Использование регуляторов давления для уменьшения потерь воды
Сравнение регулирующих клапанов
Автоматические регуляторы давления воды
Принцип работы регулятора давления воды

control-valves.ru

установка арматуры на систему с естественной и принудительной циркуляцией

Для отопительных систем могут применяться различные виды запорной арматуры. Существуют как ручные, так и автоматические модели. Для большинства владельцев домов с автономным отоплением будет полезной информация о том, как правильно выбирать и устанавливать такое оборудование. При монтаже обратного клапана для отопления многие начинающие мастера допускают ошибки, встраивая его не в то место, где он должен находиться.

Разновидности обратных клапанов

Любой запорный элемент (обратный клапан, или его устаревшее название «невозвратный») имеет основную функцию — не пропускать теплоноситель в одну трубу или патрубок, а во вторую — пропускать. Для различных схем отопления такой элемент не всегда является обязательным, поэтому нужно исходить уже из конкретной ситуации.

Для отопления частного дома могут применять три вида устройств:

  • тарельчатый;
  • лепестковый обратный клапан;
  • шаровый.

В промышленных целях применяются и другие виды арматуры. К примеру, подъёмные, дисковые, двустворчатые и т. п. Они используются только на трубах с очень большим диаметром для сетевых соединений. Для отопительной системы частного дома они не применяются.

Для того чтобы понять, на какую систему отопления устанавливать определённый тип клапана, нужно изучить основные конструктивные особенности каждого из них.

Обратный клапан для самотёчной системы отопления.Какой выбрать!Обзор.

Лепестковая конструкция

Существует два варианта выполнения такого устройства — со свободным или пружинным лепестком. Второй случай характеризуется принудительным закрыванием лепестка (створки). Это даёт клапану возможность работать в вертикальном положении.

Сам элемент, который делается из нержавейки или латуни, включает в себя следующие элементы:

  1. Корпус, имеющий вид тройника. Сверху есть пробка для технического обслуживания.
  2. Уплотнитель, на который «ложится» диск в закрытом состоянии.
  3. Непосредственно запорный диск, прикреплённый с помощью поворотного рычага.

Принцип работы лепесткового обратного клапана для отопления простой. Движущийся по трубе теплоноситель, дойдя до запорного клапана, спокойно под давлением открывает диск, и вода течёт куда следует. Если она изменяет своё направление, то диск клапана естественным путём или с помощью пружины отодвигается в обратную сторону и меняет направление потока.

Благодаря своему принципу действия элемент в народе получил много различных неофициальных названий — гравитационный, поворотный и т. п. Иногда его называют «хлопушкой».

Обратный клапан для отопления с естественной или принудительной циркуляцией имеет несколько важных характеристик:

  • внутренний диаметр от 15 до 55 мм;
  • гидравлическое сопротивление на довольно низком уровне;
  • максимальное давление не более 15 бар;
  • менее эффективная гравитационная модель не может работать в вертикальном положении;
  • сбоку конструкции располагается винт для настройки оси затвора.

Отопление в доме 80 кв.м.,с естественной циркуляцией и байпасом.

Тарельчатый тип

Многие интересуются, нужен ли обратный клапан в системе отопления вообще. Для этого следует определиться с типом системы, а потом уже принимать решение.

Что касается тарельчатого типа затворов, то принцип их работы также несложен. Теплоноситель, который двигается в направлении клапана, преодолевает силу упругости его пружины. При этом в обратную сторону вода не потечёт, так как клапан ее не пропустит.

Пошагово его устройство можно описать следующим образом:

  1. Внутри корпуса проделано отверстие.
  2. С противоположной стороны есть перегородка с отверстием по центру.
  3. В него вставлена ось с круглым затвором, оборудованная сальником.
  4. Между круглым затвором (тарелкой) и перегородкой установлен пружинный элемент, который прижимает диск к краю отверстия.

Есть и более надёжные, удобные и компактные пружинные клапаны, монтирующиеся между фланцами. Это очень полезно, когда установка требуется в месте с небольшой доступностью.

Кроме этого, они имеют некоторые полезные свойства:

  • могут работать при любом расположении — горизонтальное, вертикальное или диагональное;
  • соединяются, как обычная муфта;
  • выдерживают давление от 10 бар;
  • создают повышенное сопротивление жидкости.

Кроме этого, уплотнение может потерять герметичность, если в потоке будут твёрдые частицы, к примеру, песок.

Такие устройства зачастую применяются вместе с пружинными насосами. Это удобно, поскольку клапан не допустит, чтобы вода обратно опустилась по трубам в колодец либо скважину.

Самотечная система отопления!Секрет-1й!Регулировка температуры подачи на систему дома!!!

Шаровые изделия

Особенными характеристиками шарового клапана являются низкое гидравлическое сопротивление и возможность работать без пружины в любом положении, хотя лучше всё же в вертикальном. Из недостатков можно отметить потерю герметичности после повышения давления до 6−7 бар. Но такие показатели невозможны в системе отопления частного дома.

Принцип работы базируется на следующих пунктах:

  1. Внутри корпуса цилиндрической формы есть резиновый или алюминиевый шарик.
  2. Вылететь шарику не позволяют два отверстия в виде перегородок по краям.
  3. Под давлением теплоносителя шарик прижимается к одной стороне, оборудованной рёбрами жёсткости, после чего образуется некоторый зазор, сквозь который может свободно течь вода.
  4. Если движение осуществляется в обратную сторону, то рёбер жёсткости уже нет, и шарик, соответственно, перекрывает проход полностью.

В сфере канализационных систем шариковые клапаны также широко распространены. Они не допускают попадания нечистот обратно в помещение.

Схемы подключения оборудования

Перед тем как применять запорную арматуру определённого типа в системе отопления, нужно понять, какую функцию она будет выполнять. Если конкретизировать, то есть несколько возможных вариантов, куда ставить обратный клапан на отопление.

Клапаны могут монтироваться на определённые контуры в закрытой системе отопления, где есть циркуляционные насосы. Главной задачей при этом является недопущение образования непредсказуемых потоков воды в ненужных направлениях. Они могут существенно ухудшить состояние магистралей и их функциональность.

Клапан, установленный на байпас, помогает насосу при отключении электричества перейти в режим с естественной циркуляцией, находясь при этом параллельно ему. Если монтировать устройство в трубопровод подпитки, это позволит избежать опустошения сети отопления в некоторых ситуациях.

Существуют распространённые мифы о том, что при установке устройства перед единственным насосом в отопительной одноконтурной системе можно уберечь его от гидроударов. Это не отвечает действительности, так как прямое назначение клапана заключается в другом.

В качестве примера можно привести схему совместного подключения твердотопливного и электрического котла. Если один насос отключается, то второй будет качать воду по малому кругу, и в таком случае без запорной арматуры не обойтись. Такая же ситуация может возникнуть, когда в схеме подключения радиаторов будет дополнительно установлен бойлер косвенного нагрева без гидрострелки или распределительной гребёнки.

Если речь идёт об установке на байпас, то, как правило, это характерно для гравитационных систем с естественной циркуляцией воды. Все они переделаны под работу с насосом. Если электричество отключится, то агрегат на байпасе остановится, а естественное течение воды возобновится.

Монтаж запорной арматуры на систему подпитки необязателен, но может избавить от множества проблем.

Обратный клапан для самотёчной системы отопления.Какой выбрать!Обзор.

Правильная установка

Если установка клапана нужна, чтобы избежать появления паразитных потоков, то для этого рекомендуются устройства лепесткового или тарельчатого типа. Связано это с их способностью выдерживать более высокий уровень давления благодаря довольно хорошему гидравлическому сопротивлению.

Шариковый клапан можно устанавливать в байпасном узле с естественной циркуляцией. Он обладает очень низким уровнем гидравлического сопротивления, поэтому его монтаж здесь вполне уместен. Для подпитки требуется установка устройств тарельчатого типа, т. к. она имеет повышенное сопротивление.

Если выбран лепестковый клапан, то нужно помнить, что его монтаж осуществляется горизонтально. При этом головка гайки для технического обслуживания должна быть в вертикальном положении, в противном случае клапан не сработает, а теплоноситель потечёт в обратном направлении.

Чугунные агрегаты лучше не покупать. Их существенными минусами являются большой вес и ненадёжность в эксплуатации, т. к. они быстро ломаются.

Правильное расположение устройства необходимо сверять по стрелке. Она должна быть на корпусе изделия. В её направлении и будет течь вода.

В системах отопления с естественной циркуляцией нельзя устанавливать пружинные приборы. Из-за сильного сопротивления вода просто остановится и не сможет преодолеть клапан.

Стоит отметить, что лепестковое и тарельчатое оборудование необходимо регулярно очищать от налёта и грязи в виде песка. Если этого не делать, то через попавшую грязь в устройстве произойдёт разгерметизация. Самый лучший способ очистки — демонтаж и продувка с помощью компрессора.

Можно сделать вывод, что в небольших частных домах с маленькой площадью помещения затворная арматура не понадобится. В этом случае можно только врезать клапан на трубопровод подпитки, хотя и это не является обязательным, но может спасти от некоторых непредвиденных ситуаций. Если схема усложнена установкой бойлера косвенного нагрева, тёплого пола или другого дополнительного контура, а также второго котла, то установка клапана может понадобиться в том случае, когда нет гидрострелки или буферной ёмкости.

oventilyacii.ru

виды, особенности конструкции и применение

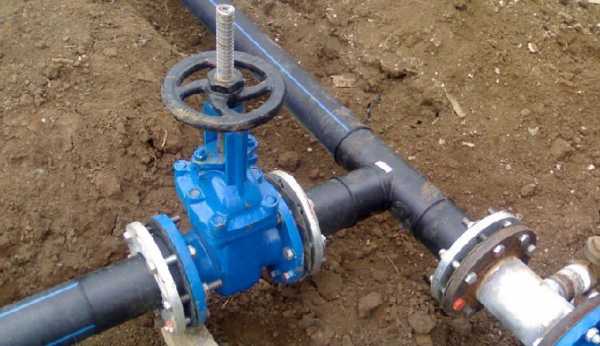

Регулирующие клапаны используют для управления давлением передаваемых по трубопроводам жидких и газообразных веществ. Регулирующий клапан позволяет непрерывно или дискретно регулировать поступление рабочей среды в трубопровод.

Назначение и конструктивные особенности

Для систем, в которых особенно важно точно распределить потоки рабочей среды, необходим узел регулирования давления.

Это особенно актуально, например, для теплосетей, так как от объемов поступающего в трубы и радиаторы теплоносителя зависит климат в помещениях. Пропускная способность трубопровода снижается или увеличивается соответственно при уменьшении или увеличении сечения отверстия внутри клапана.

Проблема решается путем постоянного изменения пропускной способности трубы, по которой движется жидкость или газ с помощью регулирующего клапана.

По назначению различают три основных вида регулирующих клапанов:

  • двухходовой проходной – служит только для управления расходом жидкости или газа, используется на прямых участках трубопровода;
  • двухходовой угловой – регулирует напор и изменяет его направление, используется на местах поворота трубопровода;
  • трехходовой – смешивает два вида рабочей среды в общий поток или разделяет один поток на два.

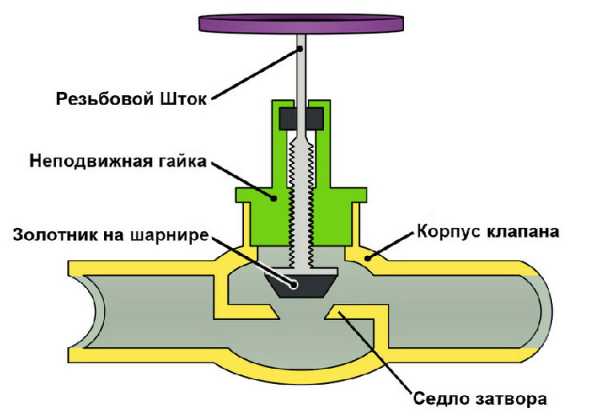

Простейший регулирующий клапан – проходной, он состоит из следующих деталей:

  • корпус в виде тройника, имеющего внутри проходное отверстие;
  • фланец или резьба на концах патрубков;
  • узел уплотнения, поддерживающий герметичность клапана;
  • затвор – регулирующий орган клапана;
  • шток – деталь, служащая для изменения положения затвора.

Регулирование потока рабочей среды происходит путем изменения размера проходного отверстия при перемещении положения затвора по отношению к проходному отверстию.

Конструкция частично меняется и дополняется новыми элементами в зависимости от назначения регулировочного клапана.

Обратите внимание! Существуют запорно-регулирующие клапаны, которые доработаны так, чтобы можно было полностью прекратить поступление рабочей среды. В этом случае затвор изготавливается таким образом, чтобы в закрытом положении его части смыкались герметично.

Преимущества регулирующих клапанов

Этот вид регулятора используется в бытовых и промышленных системах водо– и газоснабжения, теплосетях и нефтяных магистралях.

Широкая популярность регулирующих клапанов обусловлена их достоинствами:

  • Надежность и долговечность. Корпус изготавливают из прочных материалов, таких как нержавеющая сталь, латунь, чугун, легированные сплавы металлов, устойчивых к воздействию агрессивных химических веществ.
  • Простота конструкции и эффективность. Механизм работы клапана прост и при этом достаточен для выполнения задачи точного регулирования напора рабочей среды.

Обратите внимание! Использование регулировочных клапанов в отопительных системах позволяет, регулируя климат в помещении, снизить расход теплоносителя. Запорно-регулирующие клапаны упрощают ремонтные работы, позволяя перекрывать отдельные участки трубопровода, не останавливая работу всей системы.

  • Разнообразие видов, типов и размеров. Подобрать регулирующий клапан можно для трубопровода любого назначения. Существуют клапаны с корпусами разного размера, с затворами различной конструкции, с ручным и автоматическим управлением, разнообразными датчиками.

Технические характеристики

Выбирают регулировочные клапаны, опираясь следующие технические характеристики:

  • диаметр патрубков и пропускного отверстия;
  • тип запирания – регулировочный и регулировочно-запорный;
  • диапазон применения – давление и температура пропускаемой жидкости или газа, при которых сохраняется работоспособность клапана;
  • материалы, из которых изготовлен корпус и уплотнители;
  • тип фиксации на трубопроводе;
  • способ управления;
  • тип регулирующего механизма.

Размер корпуса регулировочного клапана должен совпадать с размером трубы, на которую будет производиться монтаж.

Материалы корпуса и уплотнителей выбираются устойчивые к воздействию того вещества, которое будет поступать через трубопровод.

Существует три типа фиксации клапанов: фланцевый, резьбовой и приварной:

  1. В первом случае на конце патрубка располагается фланец – плоская деталь с отверстиями под болты или шпильки. Такое соединение деталей чаще используется в промышленности.
  2. В бытовых трубопроводах используют регулировочную арматуру с резьбой на концах патрубков.
  3. Сварные устройства требуют дополнительных трудозатрат и используются редко.

По способу управления выделяют ручной и автоматический регуляторы. При ручном управлении пропускную способность меняют путем вращения вентиля или штурвала.

Для вращения штурвала на трубопроводах с большим диаметром требуются значительные трудозатраты, поэтому регулировочные клапаны с ручным управлением применяются чаще в бытовой сфере.

Клапаны с автоматическим управлением оснащаются датчиками, контролирующими давление и температуру. Изменение расхода рабочей среды происходит в соответствии с заложенным в датчики алгоритмом и на основании показаний приборов. Шток, перемещающий затвор, приводится в действие электро–, пневмо– или гидравлическим приводом.

Типы затворов и принцип их действия

Основной рабочей деталью регулирующей арматуры является затвор. По конструкции регулирующего органа выделяют следующие типы арматуры:

  • седельная,
  • мембранная,
  • клеточная,
  • золотниковая.

Седельный затвор

Основными элементами седельного затвора являются плунжер и седло. Плунжером называют цилиндрический поршень, у которого длина значительно больше диаметра. Седло – деталь затвора, расположенная между проходным отверстием клапана и его внутренней частью.

При перемещении поршня через седло меняется размер проходного отверстия. Выпускается одно– и двухседельная регулирующая арматура. Односедельная используется на трубах небольшого диаметра.

Двухседельный затвор позволяет точнее регулировать давление в трубах и может использоваться в трубопроводах диаметром до 30 см, так как в двухседельной системе плунжер лучше уравновешен и проще обеспечить герметичность затвора.

Мембранный затвор

В затворах этого типа также имеется седло, но вместо поршня его перекрывает гибкая мембрана. Мембрана не только позволяет регулировать давление рабочей среды, она защищает внутренние части арматуры от воздействия агрессивных веществ. В затворах этого типа высокий показатель герметичности подвижных элементов.

Однако регулирующий клапан с мембранным затвором вынужденно дополнительно оснащают контролирующими положение штока позиционерами. Необходимость усложнения конструкции обусловлена возможным снижением точности регулировки из-за трения между элементами.

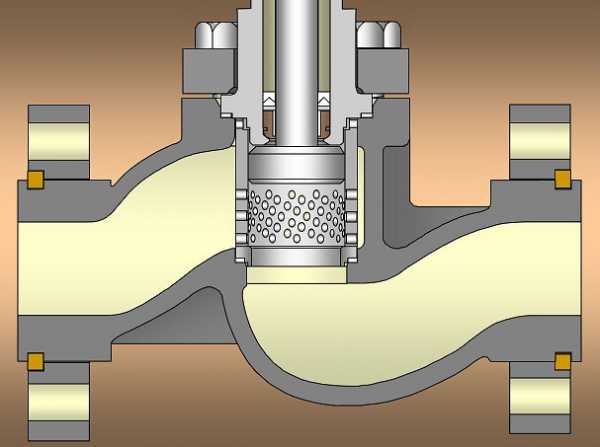

Затвор клеточного типа

В качестве направляющего устройства для подвижного элемента затвора такого типа используется клетка – седло с радиальными отверстиями для управления расходом рабочей среды.

Внутри клетки, меняя ее пропускную способность, перемещается полый цилиндр. Таким образом, клетка выполняет функцию седла и пропускного отверстия.

Золотниковый затвор

Золотниковая регулирующая арматура имеет другое название – регулирующий кран, механизм ее работы действительно больше похож на работу крана.

Для изменения давления находящийся внутри корпуса золотник поворачивают на нужный угол, тогда как в затворах остальных типов уменьшение сечения пропускного отверстия происходит при поступательном, а не вращательном движении штока.

infotruby.ru

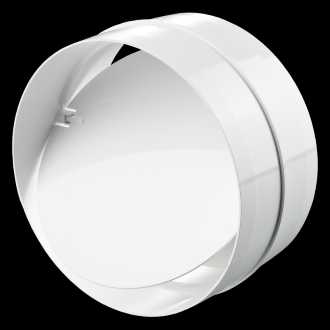

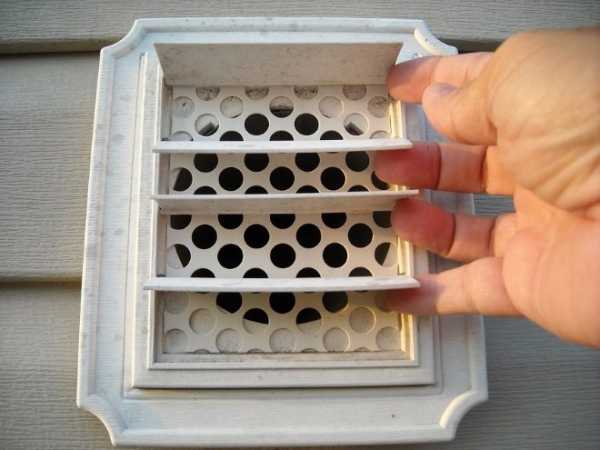

Взгляд изнутри: обратный клапан вентиляции


Приточно-вытяжная вентиляция должна выполнять свои функции в любой период года и любую погоду, то есть обеспечивать достаточное поступление чистого воздуха и удаление отработанного. Большую роль в эффективном воздухообмене играет обратный клапан на вентиляцию. Такое приспособление часто используют в системе вентиляции природного и принудительного типа.

Причины возникновения обратной тяги

Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений. Чаще этому подвергаются верхние этажи. Так как каналы кухни и ванной комнаты соединены, то установленный в вашей же квартире вентилятор в ванной комнате спровоцирует обратную тягу в сторону кухни.

Проблема обратной тяги

В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.

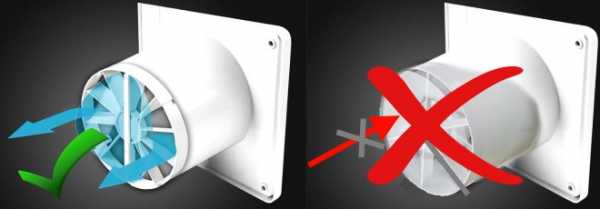

Принцип работы и внутреннее устройство

Назначение обратного клапана: регулировать и быть заслонкой от обратного воздушного потока. Принцип работы обратного клапана таков: створки, висящие на центральной или нескольких параллельных осях, поднимаются под напором воздушного потока только в одном направлении, а при затишье лепестки (ламели) опускаются под собственным весом или с помощью пружин, препятствуя обратному движению.

Работа обратного клапана

Помимо остановки обратного потока у клапана еще есть функция регулирования объема проводимого воздуха, когда путем поворота заслонки на определенный угол изменяется сечение воздуховода. Устройства бывают двухпозиционные, где только две позиции «открыто» — «закрыто» и многопозиционными, когда могут регулироваться на изменение пропускной способности.

Разновидности и типы

Рассмотрим технические характеристики и виды обратных клапанов по нескольким категориям:

  • Исходя из формы можно выделить три вида: круглые; прямоугольные или же квадратные.
    Применяют такие размеры, которые подходят конкретному воздуховоду. В быту, для дома, квартиры, ванной санузла, используют круглые клапаны с диаметром 100-125 мм, для вентиляции на производствах подходят с диаметром от 125 мм до 1000 мм. Длина прямоугольных клапанов колеблется от 7мм до 72 мм, а ширина (высота) – от 100мм до 1000 мм.
  • Материалом изготовления может быть металл (оцинкованная сталь, сплав алюминия) либо пластик. Более распространены изделия из пластмассы, так как они меньше производят шума при открывании и закрывании лопастей. Из-за своей легкости они больше применяются в быту, где воздушный напор не очень большой. Конструкции из металла свойственны промышленным моделям. Они тяжелее пластиковых и закрываются под силой собственного веса. Они более надежны и устойчивы к агрессивной среде, относятся к взрывозащищенной категории. Но есть и недостатки: металлические подвергаются коррозии, а на оцинкованных заслонках собирается конденсат.
  • Способ монтажа бывает горизонтальным и вертикальным. Устанавливается тем или иным способом исходя из технических данных клапана и соответствующей конструкцией воздуховода приточной или вытяжной вентиляции.
  • Управление может быть ручным или электрическим. Клапан с ручным управлением настраивается вручную рычагом или задвижкой, а у круглых — вентилем. Такие приспособления применяются в естественной приточной или вытяжной вентиляции. Электрический клапан задействован в схеме с механическими устройствами (вентиляторы, вытяжки) и управляет объемом проходящего потока воздуха автоматически (сенсорами положения заслонки).
  • Можно поделить все разновидности клапанов на две группы: подогреваемые (с электроприводом) и без подогрева. Преимущества подогреваемого клапана в том, что он не обледеневает в холода и не накапливает конденсат. Без подогрева годится только для использования внутри дома воздуховода.
  • По типу конструкции существуют такие разновидности: мембранный; лепестковый; бабочка; решетка.
    • В мембранном типе установлена очень тонкая заслонка, способная отклонятся от малейшего воздушного движения и возвращаться к решетке при изменении воздушного направления. Лучше подходит для природной вентиляции.

      Клапан мембранного типа

      Простейший мембранный клапан можно изготовить самостоятельно, закрепив за вентиляционной решеткой лавсановую пленку, вырезанную в виде одной или двух шторок.

    • В однолепестковом обратном клапане имеется жесткая заслонка, свободно прикрепленная к оси сечения и поворачивающаяся от напора воздушных масс, пропуская их в одном направлении, блокируя возврат из канала. Открывание пластины в клапане с электроприводом связано с работой механического устройства: при отключении вентилятора клапан закрывается. Проходное сечение (угол открывания заслонки) изменяется от силы подачи воздуха.

      Однолепестковая конструкция

      В клапанах без механического побуждения изменять объем проходящего воздуха можно вручную, изменяя угол открывания заслонки. Устанавливать можно только в горизонтальном положении. Его примером служит приточный клапан, встраиваемый в стену.

    • Устройство и принцип его работы «бабочки».
      Бывает и двулепестковый обратный клапан бабочка. Принципом работы он не отличается от клапана с одним лепестком, а разница в конструкции в количестве лепестков (створок) на центральной оси сечения которые складываются вместе под напором потока воздуха, нагнетаемого вентилятором, как крылья бабочки и открывают доступ к вентиляционной шахте.

      Тип клапана — бабочка

      При отключении механических устройств, створки, оснащенные противовесами или пружинными фиксаторами, возвращаются в первоначальное положение, перекрывая все сечение канала.
      Устройства-бабочки устанавливают на выходе внутри шахты с диаметром сечения от 315 мм. Недостатком является то, что низкие температуры отрицательно влияют на работу лопастей, обычно металлических. Последнее время их оснащают уплотнителями из каучука для утепления и уменьшения шума работы лопастей.
      Бабочки устанавливаются как горизонтально, так и вертикально.

    • Инерционная решетка.
      Также повсеместно используются решетки с обратным клапаном, их еще называют жалюзи. В такой конструкции используется лепестковый метод. Это рама с несколькими, горизонтально расположенными, осями, на которых параллельно на петлях висят жалюзи (ламели). Они свободно поднимаются, меняя угол наклона от силы воздушного давления, только в определенном направлении, и опускаются при остановке вентилятора от силы собственного веса. Такие решетки ставят в основном на выходе вентканалов (снаружи) и имеют всевозможное дизайнерское оформление и размеры. Бывают накладные и встраиваемые в вентиляционную шахту.

      Гравитационная решетка — разновидность обратного клапана

      Гравитационная решетка устанавливается только при горизонтально движущемся воздухе. Для поднятия жалюзи требуется воздушный поток большой мощности, поэтому она применяется только в вентиляции принудительного типа.

Применение обратного клапана

Вентиляция естественного типа

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Применение в случае принудительной системы

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Тройник с обратным клапаном и его применение

Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

Примерная схема вытяжной вентиляции с обратным клапаном

По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.

Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.

Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

  • Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
  • Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
  • Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10. Существуют готовые модели в комплекте вентилятора с клапаном.
  • Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек. Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
  • По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.
    Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Правила размещения и монтажа своими руками

Первоначально определяем места установки обратных клапанов в схеме вентиляции. Рассмотрим пример монтажа в вентиляционной шахте за вентилятором.

  1. Отключаем вытяжку от электропитания и демонтируем.
  2. В проем воздуховода вставляем клапан и отмечаем на нем места крепления. Вынимаем его и сверлим по намеченным отверстиям.
  3. Опять вставляем устройство в канал и аналогично делаем разметку на стене, затем, вынув клапан, сверлим отверстия в бетонном проеме с помощью шлямбура.
  4. В бетон забиваем дюбели и прикручиваем устройство.
  5. Зазоры по краям тщательно замазываем силиконовым герметиком, чтобы не допускать утечки воздуха и ослабления мощности потока.
  6. В завершение устанавливаем вытяжку на место.

Последнее время в ассортименте появились обратные клапаны, которые можно установить перед вентилятором — накладные. Их крепление не так хлопотно – не требует демонтажа вентилятора. Решетка с обратным клапаном устанавливается перед входом в вентиляционный канал или на выходе из него. Её легко можно установить своими руками, прикрепив к проему на вентиляцию, используя саморезы или «жидкие» гвозди.

На выходе вентиляционной шахты применим клапан одностворчатый гравитационного действия и двустворчатый с использованием пружин совместно с мощным вентилятором.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно.
Ход работ:

  1. Снимаем вентиляционную решетку.
  2. На тонком картоне делаем ее выкройку и вырезаем.
  3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
  4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
  5. На скотч прикрепляем эти створки к картонной раме по бокам.
  6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
  7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Вывод

Всевозможные запахи не проникнут в жилище, если установить на вентиляцию обратный клапан. Простейшее устройство позволяет организовать качественную и эффективную вентиляцию помещений, поддерживая в них благоприятный микроклимат.

ventilyaciyadom.ru

Гидравлический обратный клапан: устройство, принцип действия

Гидравлический обратный клапан – это устройство предназначение, которого пропускание рабочей жидкости только в одну сторону.

Они необходимы в гидросистемах, с односторонним движением рабочей жидкости. Также они широко применяются в устройствах гидравлических моторов и насосах.

Устройство

Гидравлический обратный клапан

Как показано на рисунке «а» в состав гидравлического обратного клапана входят: 1 – корпус; 2 – пружина; 3 – шарик. Вместо шарика может быть шайба или конус как на рисунке «б». На гидравлических схемах обратный клапан выглядит как показано на рисунке «в».

Пружина в обратном клапане нужна для того чтобы осилить силу трения при постановке запирающей части в седло. Чтобы предотвратить понижение давления рабочей жидкости при проходе через него, жёсткость пружин должна быть минимальной.

Принцип работы согласно рисункам «а» и «в»:

  • Рабочая жидкость поступает под давлением снизу;
  • Давит на шарик ил конус, шарик давит на пружину, и она сжимается;
  • Поток беспрепятственно проходит;
  • Если подать напор с другой стороны шарик еще сильней прижмется и не пропустит его;

Обратные клапаны не редко являются встроенными в гидравлическую систему элементами, но есть и агрегаты, изготавливаемые отдельно.

Применение

  • В роли подпиточных клапанов, в гидравлических системах с замкнутым перемещением рабочей жидкости;
  • В гидросистемах, в которых более одного насоса, применяются для убирания взаимного влияния, при работе насосов в одно и то же время;
  • Блоки очистки и фильтрации рабочей жидкости в реверсивных гидравлических линиях для того чтобы избежать прохождение ее через фильтр в обратном направлении.
  • В гидравлических системах где необходимо движение потока только в одну сторону.

Управляемый гидравлический обратный клапан

Гидравлический управляемый обратный клапан —  это устройство которое в зависимости от действий управляющего элемента, пропускает или не пропускает жидкость в каком-то из направлений. Такие устройства называют Гидрозамками.

То что вам предлагает Яндекс

То что вам предлагает Google



gidropnevm.ru

Клапаны на систему отопления: назначение и принцип работы

Клапаны являются неотъемлемыми элементами любой , независимо от выбранной схемы и конфигурации контуров. С помощью этих нехитрых приспособлений производится настройка параметров теплоснабжения, обеспечение безопасности и стабильности работы системы. В этой публикации будут рассмотрены основные клапаны, применяющиеся в системах централизованного и автономного отопления, их назначение, принцип работы и конструктивные особенности.

Критерии выбора

Количество и параметры клапанов, необходимых для конкретной СО, выбирается еще на стадии расчетов и проектирования. Основными критериями, которые влияют на выбор данных элементов являются:

  • Тип, схема и конфигурация СО.
  • Температурный режим (номинальный и максимальный).
  • (рабочее и максимальное).
  • Сечение трубопровода и тип резьбы.
  • Тип теплоносителя (вода, рассолы, антифризы).

Работа данных приборов стабилизирует СО, делает ее эффективной и безопасной. Всем кто занимается самостоятельной установкой в жилище отопительной системы необходимо знать назначение и их принцип действия. Все клапаны можно разделить по назначению на три категории: группа безопасности, управления и регулирования.

Всем известно, что любая СО является повышенным источником опасности, так как в системе находится под давлением. И чем выше температура – тем выше давление (в замкнутой СО). Далее, рассмотрим устройства, которые отвечают за безопасность работы СО

к оглавлению ↑

Предохранительный

В большинстве моделей производители предусматривают систему безопасности, «ключевой фигурой» которой является предохранительная арматура, включенная прямо в теплообменник котла или в его обвязку.

Назначение предохранительного клапана в системе отопления заключается в предотвращении повышения давления в системе выше допустимого, которое может привести: к разрушению труб и их соединений; протечкам; взрыву котельного оборудования

Конструкция данного рода арматуры проста и незатейлива. Прибор состоит из латунного корпуса, в котором размещена подпружиненная запирающая мембрана, соединенная со штоком. Упругость пружины является главным фактором, который удерживает мембрану в запертом положении. Регулировочной рукояткой производится настройка силы сжатия пружины.

При давлении на мембрану выше установленного, пружина сжимается, она открывается и происходит сброс давления через боковое отверстие. Когда давление в системе не сможет преодолевать упругость пружины, мембрана займет исходное положение.

Совет: Приобретайте предохранительное устройство с регулировкой давления от 1, 5 до 3,5 Бар. В это диапазон попадает большинство моделей твердотопливного котельного оборудования.

к оглавлению ↑

Воздухоотводчик

Достаточно часто В СО образуются воздушные пробки. Как правило, у их появления есть несколько причин:

  • закипание теплоносителя;
  •  большое содержание воздуха в теплоносителе, автоматически добавляющегося напрямую из водопровода;
  • В результате подсоса воздуха через негерметичные соединения.

Результатом воздушных пробок является неравномерный прогрев радиаторов и окисление внутренних поверхностей металлических элементов СО. Клапан сброса воздуха из системы отопления предназначен для отвода воздуха из системы в автоматическом режиме.

Конструктивно, воздухоотводчик представляет собой полый цилиндр, выполненный из цветного металла, в котором расположен поплавок, соединенный рычагом с игольчатым клапаном, который в открытом положении соединяет камеру воздушника с атмосферой.

В рабочем состоянии внутренняя камера устройства заполнена теплоносителем, поплавок поднят, а игольчатый клапан перекрыт. При попадании воздуха, который поднимается в верхнюю точку устройства, теплоноситель не может подняться в камере до номинального уровня, а следовательно, поплавок опущен, прибор работает в выпускном режиме. После выхода воздуха, теплоноситель поднимается в камере данного рода арматуры до номинального уровня, а поплавок занимает штатное место.

к оглавлению ↑

Обратный

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

  • тарельчатый;
  • шаровый;
  • лепестковый;
  • двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки.

Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.

к оглавлению ↑

Балансировочный

Любая СО требует гидравлической регулировки, другими словами — балансировки. Выполняется она различными способами: правильно подобранным диаметром труб, шайбами, с разным проходным сечением и пр. Наиболее эффективным и в то же время простым элементом настройки работы СО считается балансировочный клапан для системы отопления.

Назначение данного устройства в том, чтобы на каждое ответвление, контур и радиатор поддавался необходимый объем теплоносителя и количество тепла.

Клапан представляет собой обычный вентиль, но с установленными в его латунный корпус двумя штуцерами, которые дают возможность подключения измерительного оборудования (манометров) или капиллярной трубки в составе с автоматическим регулятором давления.

Принцип работы балансировочного клапана для системы отопления заключается в следующем: Оборотами регулировочной рукоятки необходимо добиться строго определенного расхода теплоносителя. Делается это замерами давления на каждом штуцере, после чего по диаграмме (обычно прилагаемой производителем к устройству) определяется количество поворотов регулировочной рукоятки для достижения нужного расхода воды на каждый контур СО. На контуры с количеством радиаторов до 5 шт устанавливают ручные балансировочные регуляторы. На ветки с большим количеством отопительных приборов – автоматические.

к оглавлению ↑

Перепускной

Это еще один элемент СО, предназначенный для выравнивания давления в системе. Принцип работы перепускного клапана системы отопления сходен с предохранительным, но есть одно отличие: если предохранительный элемент стравливает излишки теплоносителя из системы, то перепускной, возвращает его в обратную магистраль мимо отопительного контура.

Конструкция данного устройства также идентична предохранительным элементам: пружина с регулируемой упругостью, запорная мембрана со штоком в бронзовом корпусе. Маховиком настраивается давление, при котором данное устройство срабатывает, мембрана открывает проход для теплоносителя. При стабилизации давления в СО, мембрана возвращается на прежнее место.

к оглавлению ↑

Трехходовой

Существует практика добиваться определенной температуры теплоносителя в различных ветках и контурах СО методом смешивания или разделения потоков теплоносителя. Трехходовой клапан на системе отопления играет роль устройства, регулирующего температуру рабочей жидкости после теплогенератора.

Конструкция смесительной арматуры проста: в корпусе прибора есть три отверстия, два входа и один выход. Приборы разделительного типа имеют один вход и два выхода.

Основным управляющим устройством данного элемента является термоголовка, внутри которой расположен резервуар с жидкостью (сильфон). При нагреве выносного датчика жидкость в нем расширяется и поступает в сильфон. Объем данного резервуара увеличивается и оказывает воздействие на шток клапана, который открывает или перекрывает входы для смешивания или разделения потоков. В разделительных типах данного элемента СО используется тот же принцип, но шток не открывает проход для потоков, а разделяет один поток на два.

Управлять прибором может не только термостатическая головка. Достаточно популярны устройства с ручным управлением. Глубину нажатия штока определяет поворот управляющей рукоятки. Сегодня, на рынке климатической техники широко представлены данные устройства с электро – и сервоприводами.

к оглавлению ↑

Устройство автоматической подпитки

В силу различный обстоятельств (естественное испарение, работа предохранительного элемента и пр.), объем теплоносителя в СО может уменьшаться. Чем меньше теплоносителя – тем больше воздуха в системе, который неизбежно нарушает циркуляцию воды в СО и перегреву котельного оборудования. Чтобы воздух не поступал в систему необходимо вовремя пополнять количество теплоносителя. Делать это можно вручную, а можно установить клапан подпитки системы отопления, тем самым организовать автоматическое пополнение СО теплоносителем.

Конструкция данного рода арматуры практически не отличается от предохранительной арматуры, но принцип работы прямо противоположный: пока в СО есть необходимое давление, которое подпирает мембрану к седлу, пружина находится в сжатом состоянии. Когда давление падает ниже минимального, пружина распрямляется и отводит мембрану от седла, давая возможность поступлению воды из бака запаса или водопроводной сети попасть в СО. На рис. ниже показана конструкция данного устройства.

По мере заполнения СО, давление в ней усиливается, пружина сжимается, а мембрана садится в седло на корпусе, перекрывая подпитку.

Важно! Выбор клапанов – это сложный и важный процесс, который лучше всего доверить профессионалам.

ventilationpro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
