Запорно-регулирующая арматура: разновидности и назначение устройств

Любая система периодически требует отключения некоторых участков, например, для ревизии или технического обслуживания. Для этого в трубопроводах устанавливают запорно-регулирующую арматуру, с помощью которой можно не только перекрывать движение рабочей среды в трубах, но и регулировать оптимальные значения параметров функционирования для поддержания ее качественной работы.

Характеристика и назначение

Запорно-регулирующей арматурой называют приспособления, которые предназначены перекрывать, изменять и контролировать параметры внутренней среды трубопровода. Такую арматуру устанавливают в системах водоснабжения, отопления, канализации и газоснабжения.

Устройства применяются на всех уровнях: от больших магистралей, до индивидуальных трубопроводов, находящихся внутри дома или квартиры.

В каждой системе есть несколько параметров, которые можно регулировать. К ним относятся объем и скорость потока, давление, температура.

Запорно-регулирующая арматура используются для того, чтобы можно было изменять эти параметры, не отключая систему.

Назначением таких деталей является перенаправление потока жидкости или газа в другие ветви системы. Для этого устройство устанавливается в месте, где имеются разветвления. По мере необходимости одни ветви перекрывают, а другие открывают.

Другие виды запорно-регулирующей арматуры способны снижать давление внутри системы, если оно возрастает или уменьшать температуру. Некоторые из них работают автоматически, согласно законам физики.

Например, выпускной клапан пропускает газ только тогда, когда давление внутри системы повышается. Это позволяет сохранять этот параметр на одном уровне. Другие устройства регулируются вручную, например, с помощью вентилей.

Основная характеристика запорно-регулирующей арматуры — ее пропускная способность. Для оптимального применения вычисляют относительную, действительную, максимальную, начальную и условную пропускную способность.

Обратите внимание! Пропускная способность — это физическая величина, которая отражает объем среды постоянной плотности, проходящей в единицу времени через участок поперечного сечения трубы при давлении 1 бар. Проще говоря, это количество жидкости или газа, которое может пройти через трубу за определенный промежуток времени.

Кроме того, запорно-регулирующая арматура характеризуется диапазоном и зоной регулирования, а также настройкой регулятора. Эти параметры отражают различия между максимальными и минимальными данные пропускной способности: тот диапазон значений, который поддается регулировке.

Еще одна важная характеристика — относительная утечка. Она отражает теоретическую способность деталей отклоняться от заданных параметров герметичности. Проще говоря, это количественное отражение негерметичности изделия.

Требования к запорной арматуре

К запорно-регулирующим устройствам, независимо от того, устанавливаются они у конечного потребителя или на больших магистралях, предъявляют ряд общих требований. Их учитывают при конструировании.

Каждое из этих требований является гарантийным, то есть, имеет определенные сроки и параметры отклонения. Производитель гарантирует, что при правильной установке, требования будут соблюдены, а отклонения в параметрах работы не будут превышать указанные значения.

Требования, которые предъявляются к запорно-регулирующим устройствам:

  • Точность регулирования. Деталь должна работать точно при указанных значениях. Например, пропускать в единицу времени только тот объем жидкости, которые задан или сохранять внутри системы заданное давление. Отклонение этих параметров от указанных говорит о неисправности арматуры.
  • Прочность. Устройство не должно иметь деформации до ее установки в систему и быть устойчивым к механическим нагрузкам. Прочность обуславливает долговечность детали.
  • Температурная и химическая резистентность. Эти требования необходимы не для всех видов изделий. В системе отопления важно устанавливать детали, которые способны функционировать при высоких температурах, а для холодного водоснабжения, этот параметр можно опустить. Химическая резистентность важна там, где внутренней средой являются химически активные вещества, т.е это целиком зависит от свойств материалов, из которых изготовлено устройство.
  • Герметичность. Есть два вида герметичности: относительно внешней и относительно внутренней среды. Относительно внешней среды все устройства должны быть абсолютно герметичными. Это означает, что в местах их установки утечек во внешнюю среду жидкости или газа быть не должно. Герметичность относительно внутренней среды отражает возможность перераспределения жидкости или газа по обе стороны арматуры вне указанных параметров, например, если через запорную арматуру проходит какое-то количество жидкости в тот участок трубопровода, который выключен из системы.
  • Долговечность. Каждый вид арматуры, в зависимости от особенностей конструкции, материала, из которого он изготовлен и параметров эксплуатации, имеет свой гарантийный срок. Поскольку замена запорных клапанов и вентилей представляет определенную сложность, предпочтение стоит отдавать наиболее износоустойчивым деталям.

Обратите внимание! Большинство видов запорно-регулирующей арматуры при правильной их эксплуатации могут прослужить не менее 30 лет, хотя производители дают гарантию на меньший срок эксплуатации.

  • Простота эксплуатации. Все участки системы необходимо периодически проверять, ремонтировать, чистить. Деталь должна быть достаточно простой, чтобы уменьшить трудозатраты на обслуживание.

Виды запорно-регулирующей арматуры

Запорно-регулирующие детали различаются по назначению и способу работы.

По назначению выделяют три разновидности:

  1. Исключительно запорные используются, чтобы перекрывать поток жидкости или газа. Есть два положения клапан: пропускает поток внутренней среды и не пропускает поток внутренней среды.
  2. Исключительно регулирующие. Они не могут полностью перекрывать поток, только регулировать его параметры.
  3. Запорно-регулирующие детали. Крайние положения арматуры соответствуют запорным, то есть, либо пропускают, либо не пропускают жидкость или газ. Промежуточные положения соответствуют регулирующим — пропускают внутреннюю среду в соответствии с заданными параметрами.

Запорно-регулирующая арматура, в свою очередь, подразделяется на несколько типов:

  • Седельный клапан. Чаще его используют на больших магистральных трубопроводах. В качестве подвижной детали внутри такого клапана служит плунжер. Это поршень, который способен передвигаться, регулируя таким образом параметры потока.
  • Шаровые устройства. Внутри таких деталей расположен шарик, имеющий сквозное отверстие. Он способен поворачиваться на 900 вокруг своей оси. Когда отверстие параллельно потоку, среда проходит через устройство, когда перпендикулярно — не проходит, промежуточные значения обусловливают частичную пропускную способность.
  • Клиновая арматура. Внутри этой детали есть клин, который движется перпендикулярно потоку жидкости или газа. Принцип его работы схож с принципом устройства заслонки, которая движется сверху вниз. При максимально высоком положении весь поток проходит через арматуру, при полном опускании — не проходит ничего. Промежуточные положения пропускают часть жидкости или газа.
  • Поворотно-дисковые устройства. Представляют собой клапан, который выглядит как диск, к которому прикреплен регулировочный вентиль. Диаметр диска соответствует сечению арматуры. Если диск расположен перпендикулярно потоку — жидкость не проходит, если параллельно — проходит вся. Промежуточные положения являются регулировочными.

Запорно-регулирующие устройства для систем отопления

Системы отопления отличаются от других систем, в которых используются устройства, способные работать в высокотемпературном режиме. Материал, из которого изготовлены детали, должен обладать значительной термоустойчивостью, например, из нержавеющей стали или бронзы.

На разных участках системы отопления устанавливаются запорно-регулирующие, только запорные или только регулирующие устройства.

Каждое из них имеет свое предназначение:

  • Краны нужны там, где труба имеет ответвления. С помощью крана можно полностью или частично перенаправить поток теплоносителя в другое русло или перекрыть магистраль.
  • Кран Маевского — это усовершенствованная шариковое устройство. Он нужен для сброса воздуха из системы. В закрытом состоянии он создает полностью герметичный заслон, а в открытом — пропускает исключительно воздух.
  • Обратные клапаны устанавливаются на трубы там, где возможен нежелательный обратный заброс теплоносителя. Они пропускают жидкость только в одну сторону по ходу потока и препятствуют ее возвращению обратно.
  • Смесительные узлы позволяют смешивать холодную и горячую воду. От положения вентиля зависит температура в дистальном участке трубы.

infotruby.ru

Регулирующая арматура

Каталог регулирующей арматуры АРМАТЭК

Регулирующая трубопроводная арматура предназначена для регулирования параметров рабочей среды посредством изменения расхода или проходного сечения. Она не обязательно должна обеспечивать полное перекрытие проходного сечения, и ее не следует применять в качестве запорной арматуры. Равно как нежелательно, а иногда недопустимо, перекладывать «обязанности» регулирующей арматуры на запорную арматуру. Для одновременного выполнения функций запорной и регулирующей арматуры существует комбинированный вид ─ запорно-регулирующая арматура.

В действующем ныне «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения» не рекомендуется называть регулирующую арматуру дроссельной или дроссельно-регулирующей, а запорно-регулирующую арматуру ─ запорно-дроссельной. И совсем недопустимо применение таких «терминов» как «регулируемая арматура» и «запорно-регулируемая арматура».

Какой бывает регулирующая арматура

Производятся различные виды (или правильнее — разновидности) регулирующей арматуры. Из четырех основных типов трубопроводной арматуры в этом качестве используются три — клапаны, краны и дисковые затворы. Только относящиеся преимущественно к запорной арматуре задвижки для регулирования применяются ограниченно. В ряде нормативных документов специально оговаривается нежелательность использования запорной арматуры в качестве регулирующей. Но, как известно, правил без исключений не бывает.

Регулирующая арматура может быть реализована в виде регуляторов. Хотя считать регуляторы самостоятельным типом регулирующей арматуры по конструкции затвора неправильно, поскольку тип арматуры определяется направлением перемещения запирающего или регулирующего элемента относительно потока рабочей среды. А регуляторы ─ это устройства, в которых один из перечисленных выше типов арматуры (например, клапан) является всего лишь частью конструкции.

Основной «массив» регулирующей арматуры формируют регулирующие клапаны, нередко являющиеся наиболее значимым и дорогостоящим элементом контура регулирования.

Регулирующие клапаны могут быть предназначены для выполнения конкретных задач. Например, т. н. дыхательный клапан (другие названия ─ впускной клапан, выпускной клапан) служит для герметизации емкостей, содержащих газ, воздух или пар, обеспечивая поддержание в пространствах этих емкостей заданных параметров давления. С помощью редукционного клапана за счет увеличения гидравлического сопротивления осуществляется снижение рабочего давления в системе.

Существует большое разнообразие конструкций регулирующих клапанов. Они могут иметь один затвор — односедельный клапан или проходное сечение, образованное двумя и более последовательно расположенными на одной оси затворами, ─ многоступенчатый клапан, например, регулирующий двухседельный клапан.

В получающих все большее распространение клеточных клапанах затвор выполнен в виде неподвижной детали, которую из-за наличия в ней профилированных отверстий для пропуска рабочей среды называют клеткой. Перемещающийся внутри клетки плунжер изменяет суммарную площадь открытых сечений этих отверстий, что позволяет клеточному клапану эффективно выполнять регулирующие функции.

Золотник ─ запирающий элемент затвора клапанов, обеспечивающий регулирование расхода рабочей среды, ─ может быть тарельчатым, поршневым (цилиндрическим), сферическим, игольчатым. В последнем случае регулирующий клапан носит название игольчатый клапан.

В качестве регулирующей арматуры применяют обладающие целым рядом преимуществ дисковые затворы. Они требуют мало места для установки, обеспечивают высокую производительность, не приводят к потере давления, с металлическим уплотнением могут применяться в широком диапазоне температур, имеют сравнительно небольшую стоимость.

Хорошо подходят для регулирования вязких жидкостей и пульп шаровые краны. Для управления регулирующей арматурой используются разные приводы: пневматические, гидравлические, электрические.

Основные параметры регулирующей арматуры

Одним из основных параметров регулирующей арматуры является пропускная способность, численно равная расходу рабочей среды с плотностью 1000 кг/м, протекающей через арматуру, при перепаде давлений 0,1 МПа (1 кгс/см). Она послужила базисом, на основе которого сформировано целое семейство параметров, содержащих словосочетание «пропускная способность»: условная пропускная способность, начальная пропускная способность, минимальная пропускная способность, относительная пропускная способность, действительная пропускная способность.

Не менее важный параметр ─ пропускная характеристика ─ зависимость пропускной способности от хода арматуры. Определенная экспериментальным путем, она носит название «действительная пропускная характеристика». Помимо нее есть еще линейная пропускная характеристика, равнопроцентная пропускная характеристика, специальная пропускная характеристика. А также другие характеристики: конструктивная характеристика (зависимость площади проходного сечения в затворе регулирующей арматуры от текущего хода), кавитационная характеристика, рабочая расходная характеристика.

Количественным критерием негерметичности в затворе регулирующей арматуры является параметр, носящий название относительная утечка. Конечно, регулирующая арматура должна обеспечивать герметичность при закрытии, но способность регулировать поток ─ важнее.

Поэтому для регулирующей арматуры особое значение имеют показатели, отражающие ее возможности регулирования рабочей среды, ─ диапазон регулирования, диапазон настройки регулятора, зона регулирования.

При разработке, конструировании, производстве и последующем использовании регулирующей арматуры во внимание принимаются также такие параметры, как нечувствительность, зона нечувствительности, коэффициент кавитации и другие.

Значение регулирующей трубопроводной арматуры

Регулирующей арматуре принадлежит важное место в общей номенклатуре трубопроводной арматуры. Проводимые в России и за рубежом маркетинговые исследования, основанные на анализе мирового и отечественного рынков, неизменно фиксируют высокую долю регулирующей арматуры в общем объеме других видов трубопроводной арматуры.

Регулирование параметров потока рабочей среды, необходимое для эффективного управления технологическими процессами и контроля над ними, ─ технически очень сложная задача. В т. ч. и потому, что изменение положения регулирующего органа зачастую сопровождается динамичным изменением параметров рабочей среды ─ давления и скорости потока.

Без регулирующей арматуры невозможно обеспечить стабильность номинальных режимов и «штатное» протекание переходных процессов. Эффективно работающая регулирующая арматура ─ гарант нормального функционирования трубопроводного транспорта, оборудования энергетической и множества других отраслей.

Так, в теплоэнергетике ее использование помогает обеспечить эффективное управление работой котлов, их безопасную и экономичную эксплуатацию в расчетных режимах. Регулирующая арматура должна быть установлена на питательных линиях каждого котла. Регуляторы давления — обязательный атрибут тепловых пунктов с переменным расходом пара. Использование запорной арматуры для регулирования давления пара не допускается. Чтобы адекватно отвечать на вызовы времени, обусловленные общим усложнением технологий, повышением требований к экономичности и экологической безопасности промышленных систем, регулирующая арматура должна постоянно совершенствоваться. Основными приоритетами являются увеличение ее надежности, уменьшение энергоемкости, рост точности регулирования и быстродействия, повышение коррозионной стойкости. И при этом устройство регулирующей арматуры не может чрезмерно усложняться, поскольку она должна иметь приемлемую стоимость, оставаться удобной в эксплуатации, не требовать сложного и дорогостоящего технического обслуживания в межремонтный период.

Требования к регулирующей трубопроводной арматуре

К регулирующей арматуре предъявляется широкий комплекс требований, которым она должна отвечать на протяжении всего жизненного цикла. В частности, это требования по виду регулировочной характеристики и точности регулирования параметров. Например, регулирования продолжительности циклов закрывания и открывания, а также фиксации затвора в нужном промежуточном положении.

Регулирующая арматура должна быть прочной и жесткой, без пластических и упругих деформаций переносить высокие механические нагрузки.

Как и любая другая трубопроводная арматура, регулирующая арматура не вправе не быть герметичной. Как по отношению к внешней среде, так и к разделяемым затвором участкам трубопровода.

Регулирующая арматура должна быть надежной и долговечной, т. е. способной на протяжении заданного срока гарантированно выполнять свои функции. Гарантированно ─ значит с допустимой интенсивностью отказов, с заданной вероятностью выполняя установленное число циклов срабатывания до первого отказа.

Эксплуатация регулирующей арматуры должна быть удобной и не сопровождаться значительными эксплуатационными расходами. Это означает, что обслуживание регулирующей арматуры не предполагает частой и трудоемкой регулировки, смазки и т. д. Это особенно важно для арматуры, расположенной в необслуживаемых помещениях, установленной на удаленных участках трубопроводов или производствах непрерывного цикла, остановка которых для проведения профилактических работ крайне нежелательна.

Запорно-регулирующая арматура

Широкое распространение получили технические устройства, не ограничивающиеся решением задач, стоящих перед регулирующей арматурой, а способные служить еще и в качестве запорной арматуры, обеспечивая перекрытие потока рабочей среды с определенной герметичностью, что дало повод выделить отдельный вид комбинированной арматуры. Запорно-регулирующая арматура ─ то трубопроводная арматура, сочетающая функции регулирующей и запорной арматуры.

Ее наглядной иллюстрацией могут служить запорно-регулирующие клапаны. Например, клапаны КЗР, предназначенные для регулирования и перекрытия потоков регулируемой среды. Они демонстрируют, как в одном техническом устройстве могут быть успешно объединены запорная и регулирующая арматура для систем отопления.

Запорно-регулирующая арматура для отопления, дающая возможность регулировать параметры теплоносителя, а при необходимости на время отключать отдельные контуры отопления, позволяет сделать централизованные и автономные системы теплоснабжения более удобными, безопасными и энергоэффективными. Это одинаково справедливо как для «малой» сантехнической арматуры, так и для арматуры, используемой в «больших» тепло- и электроэнергетике. В т. ч. в технологических системах, включая системы безопасности, таких сложных и ответственных объектов, как атомные станции любого типа. А также в системах приточной вентиляции, горячего водоснабжения, центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), при регулировании широкого круга технологических процессов в самых разных областях технологий.

Не применяя современную регулирующую арматуру, нельзя обеспечить одновременно надежную и максимально экономичную работу оборудования в самых разных направлениях современных технологий: во всех отраслях энергетики, включая находящуюся в ее авангарде ядерную, трубопроводном транспорте, химической промышленности и других.

armatek.ru

Арматура регулирующая: виды, параметры, назначение

Арматура регулирующая представляет собой широкий список функциональных конструкций, предназначенных для распределения потоков и перекрытия рабочих жидких сред, регуляции параметров отдельных технологических процессов. В частности, изменение параметров давления, температуры, напора, количества подающихся веществ осуществляется путем изменения расхода перемещаемых сред. Монтируется регулирующая арматура в системах трубопроводов, емкостях и агрегатах, где требуется распределение либо отключение используемых или трансопртируемых сред.

Основные виды арматуры

  1. Арматура регулирующая – основное предназначение направлено на регулирование заданных параметров рабочих сред. Включает в себя всевозможные клапаны перепускного, балансировочного и редукционного характера.
  2. Запорная арматура – применяется для перекрытия потоков при перемещении рабочих сред. Среди наиболее распространенных видов запорной арматуры следует выделить: затворы для перекрытия потоков жидкостей, шаровые краны, задвижки клиновидной формы, вентили.

Элементы регулирующей арматуры

Арматура регулирующая функционирует на основе следующих элементов:

  • регулирующих клапанов;
  • смесительных клапанов;
  • регулирующих вентилей;
  • регуляторов давления прямого действия.

Назначение

Регулирующая арматура используется для поддержки необходимых, заданных значений определенных технологических процессов благодаря регулированию расхода специфических рабочих сред.

Согласно конструкции, арматура регулирующего характера практически неотличима от запорной. В некоторых системах одна и та же регулирующая арматура может применяться по прямому назначению и в качестве запорной.

Разновидности регулирующей арматуры

  1. Фоторазделительная – применяется при необходимости разделения рабочих сред, которые находятся в различных состояниях.
  2. Конденсационная – используется для устранения конденсата, ограниченного пропуска либо перекрытия потоков перегретого пара.
  3. Защитная запорно-регулирующая арматура – направлена на автоматическую защиту трубопроводов и оборудования от непредусмотренных либо недопустимых изменений в функционировании трубопроводной системы.
  4. Контрольная – предназначена для контроля над поступлением рабочих сред в измерительные и контрольные приборы.
  5. Смесительно-распределительная – распределяет отдельные потоки рабочих сред по различным направлениям либо принимает непосредственное участие при необходимости их смешивания.
  6. Дросселирующая – применяется при необходимости снижения давления рабочих сред в системах, которые функционируют в условиях значительных резких перепадов давления.
  7. Невозвратная – обратная арматура, в которой возможно принудительное открытие, ограничение либо закрытие хода.

Особенности выбора

Поскольку в большинстве случаев от уровня надежности и долговечности арматуры зависит эффективность, высокая стабильность функционирования всей трубопроводной системы, важнейшим моментом является ее выбор. Здесь следует обращать внимание не следующие моменты:

  1. Подбираться регулируемая арматура должна исходя из определяющих условий эксплуатации: характера рабочей среды, температуры, показателей давления в системе.
  2. Важным при выборе регулирующей арматуры является соответствие ее характеристик условному диаметру прохода.
  3. Прежде чем склоняться к покупке арматуры, необходимо уточнить метод ее управления: дистанционный, ручной, на основе электрического, гидро- либо пневматического привода.
  4. Изначально стоит определиться с материалом изготовления корпуса: чугун, коррозиестойкая сталь, бронза, прочее.
  5. Приобретается арматура в зависимости от назначения отдельных элементов: регулируемый либо предохранительный клапан, вентиль, задвижка.
  6. Важными являются геометрические параметры, которыми отличается арматура регулирующая: длина, высота, типы фланцев, размеры и количество болтов, тому подобное.
  7. Необходимо заблаговременно проверить соответствие характеристик и параметров выбранной арматуры заданным требованиям и условиям функционирования трубопроводной системы.

fb.ru

основные виды и конструктивные особенности

Обеспечение работы трубопроводных систем и управления потоками на отдельных участках является основной задачей трубопроводной арматуры. Она различается по функциональному назначению. Её вид, который поддерживает рабочие значения физических параметров рабочей среды, называется регулирующей арматурой.

Основные параметры регулировки

Одновременно регулирующая арматура поддерживает на необходимом уровне такие параметры:

  • температура;
  • расход среды;
  • уровень давления;
  • соединение нескольких сред с соблюдением пропорций;
  • поддержание определённого уровня жидкости в емкостях.

Обратить внимание! По конструктивным особенностям не имеет принципиальных отличий от запорной и поэтому эти виды являются взаимозаменяющими если совпадают марки и типы.

Виды и классификация

Классификация на виды по конструктивным особенностям:

  • регулирующий клапан;
  • запорно-регулирующий клапан;
  • смесительный клапан;
  • регулятор уровня;
  • регулятор давления прямого действия.

От домашнего мастера! Более простая и наглядная классификация: регулируется с помощью крана и клапана, а запирается задвижкой или затвором.

Отдельную классификацию имеют по принципу действия:

  • прямого назначения, когда в действие подвижные элементы приводятся энергией самой рабочей массы вещества;
  • непрямого действия, зависящие от внешних источников энергии.

С учётом способа уплотнения корпуса и вариантов присоединения различают:

  • сальниковую и безсальниковую;
  • муфтовую и фланцевую.

Контролирующие клапаны

Самый распространённый вид регулирующей арматуры – это клапаны для контроля расхода и давления воды, нефти и другой рабочей массы. Они также могут изменять (угловые, трёхходовые) или не изменять (проходные) направление движения рабочей смеси.

Такие клапаны также различают по применению различных частей, которые непосредственно отвечают за регулировку:

  • односёдельные, обеспечивают надёжное перекрытие потока и регулируют протекание сред с неоднородной структурой и вязких жидкостей, имеют не очень большую пропускную способность;
  • двухсёдельные отличаются разгруженным затвором, что позволяет их применять при значительных перепадах давления, недостатком является неполная герметичность при перекрытии потока среды;
  • клеточные являются усовершенствованной модификацией односедельного и двухсёдельных, их можно применять при более высоких изменениях уровней давления, в них значительно снижен уровень шума, вибрации;
  • мембранные имеет высокий показатель герметичности подвижных частей при сочетании с устойчивостью к коррозии, поэтому часто применяют в трубопроводах для агрессивных сред;
  • золотниковые регулирует расход среды за счёт поворота золотников на определённый угол, основное отрасль применения – энергетика.

Оснащение арматурой системы отопления

Важное значение для создания теплого климата в помещении играет правильность разводке отопительной системы. Чтобы системы работала как часы необходимо правильно подобрать запорно регулирующую арматуру для отопления. Система отопления состоит из водонагревательного элемента, соединительных труб и радиаторов.

В соответствии с этим разделяется и регулировочная арматура для отопления:

  1. обвязка котла отопления;
  2. регулирующая часть теплового потока, трубопроводная;
  3. радиаторные клапаны для контроля теплоотдачи.

Для обвязки водонагревательного котла используют:

  • датчики, которые контролируют показатели давления и потока, они служат для блокировки работы котельного оборудования, если повышается давление или останавливается циркуляция;
  • прибор, синхронизирующий работу всех ветвей отопительной системы – гидравлический сепаратор;
  • конструктивные части, обеспечивающие безопасность;
  • воздухоотводчики;
  • автоматическая система подпитки для поддержания постоянного давления.

От домашнего мастера! основные элементы безопасности: манометры, предохранительные клапаны, воздухоотводчики.

К трубопроводной части относят различные варианты приборов и устройств:

  • различные виды кранов — пробковые, регулирующие;
  • вентили для радиаторов;
  • клапаны запорные, обратные, для отведения воздуха;
  • термостатика;
  • редукторы давления.

Прежде чем подобрать регулирующую арматуры для отопления, которую следует непосредственно подключаться к радиаторам, необходимо внимательно рассмотреть схему подключения приборов.

При этом обязательно следует учитывать:

  • количество труб и переходов между ними;
  • количество и расположение стояков, которые могут быть вертикальными и горизонтальными;
  • вид кругооборота воды: естественный и принудительный.

На строительном рынке для регулировки теплообмена в радиаторах и всей системе предлагаются такие устройства:

  1. регулировочные краны;
  2. термостаты;
  3. соединительная арматура;
  4. клапаны для слива или запора воды, позволяющие отключать, в случае необходимости, отдельный радиатор или часть системы, и оставлять рабочей оставшуюся;
  5. боковой инжекторный узел, который даёт возможность изменять способ подключения прибора для отопления, например, с бокового способа подключения на нижний.

Очень удобна регулировочная арматура для отопления, которая имеет автоматические функции регулировки температуры в помещении за счёт управления температурой самого отопительного прибора. Радиаторы, укомплектованные такими терморегуляторами, всё чаще используются в строительстве.

Арматура для трубопроводов

Более сложно выглядит регулирующая арматура для нефтепродуктов и для воды в крупных трубопроводных системах. Она служит для регулирования основных параметров потока рабочей среды за счет того, что под контролем находится расход. Основные регулируемые параметры:

  1. давление;
  2. уровень поверхности жидкости.

Такой вид арматуры управляется внешним приводом:

  • эклектическим;
  • электромагнитным;
  • пневматическим;
  • гидравлическим.

Для контроля за работой регулирующей арматуры для жидких, газообразных, пастообразных продуктов используют показатели датчиков, которые находятся непосредственно в трубопроводе.

stroitel5.ru

Запорно регулирующая арматура для отопления, шаровые краны

Нормальное функционирование любой системы водяного отопления невозможно без запорно — регулирующей арматуры. Эти элементы присутствуют на всех участках схемы начиная от обвязки котельной установки и заканчивая самым последним радиатором. Данный материал посвящен вопросу, какая применяется запорная арматура для отопления и что за функции она выполняет в том или ином случае.

Виды запорно-регулирующей арматуры

Для начала оговоримся, что в данной теме мы рассматриваем только элементы отопительных схем частных домов и квартир, поскольку в общем случае спектр применяемой арматуры достаточно широк. Провести ее обзор в рамках одной статьи будет затруднительно.

Виды кранов для отопления

Итак, запорно-регулирующая арматура – это элементы системы, предназначенные для управления потоком теплоносителя путем частичного или полного перекрывания проходного сечения трубопроводов.

По большому счету, все элементы управления потоками, устанавливаемые в отопительных системах частных домов, можно разделить на такие группы:

  • запорные;
  • запорно-регулирующие;
  • смесительно-регулирующие.

Не стоит смешивать такие понятия, как запорно-регулируемая арматура и контрольно-измерительные приборы (термометры, манометры). Также никакого отношения к управлению теплоносителем не имеют различные предохранительные и воздухоотводные клапаны, фильтры – грязевики и приборы учета.

Запорная арматура

Самым распространенным примером запорного устройства может служить простой шаровой кран. Рабочих положений у него только 2: «открыто» или «закрыто». Благодаря своей конструкции в открытом состоянии кран пропускает через себя поток жидкости без изменения ее направления и проходного сечения. Представляет собой корпус из латуни со встроенным элементом в виде шара с отверстием, вращающегося штоком с рукояткой, как показано на схеме:

Разрез запорной арматуры

Стальной полированный шар уплотнен полимерным материалом и способен поворачиваться на 90º. Как видно из схемы, устройство регулирующей арматуры также позволяет перекрывать поток не полностью, но такой способ регулирования использовать не принято. Во-первых, он слишком грубый, а во-вторых, отверстие шара, повернутое на какой-то угол, создает высокое гидравлическое сопротивление потоку жидкости.

Запорный кран с фильтром

Для справки. Современные шаровые краны производятся в многофункциональных исполнениях: со встроенным сливным штуцером, краном Маевского, сетчатым фильтром и даже электроприводом. Кроме того, существуют трехходовые шаровые краны, могущие переключать потоки в разных направлениях. Последние 2 модификации применяются в индивидуальных системах достаточно редко.

Кран с тремя ходами

В системах водяного отопления запорные шаровые краны используются в таких местах:

  • отсечения радиаторов от системы с целью их периодического обслуживания;
  • для отключения ветвей и стояков;
  • перекрывания потока для снятия или ремонта теплового и насосного оборудования, расширительных баков;
  • для опорожнения и пополнения системы.

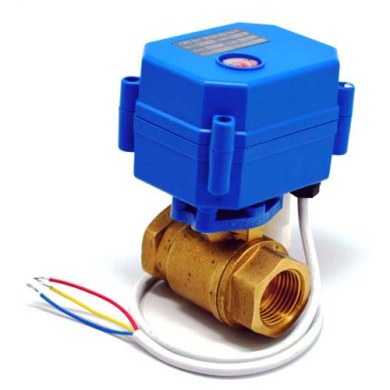

Кран с электроприводом

Также к запорным устройствам относятся обратные и различные отсечные клапаны с электрическим приводом. Следует отметить, что в системах частных домов и квартир очень редко устанавливается запорная и регулирующая арматура с электроприводом, разве только в сложных и разветвленных схемах, управляемых автоматикой.

Клапан

Что же до обратных клапанов, то их задача – пропускать в одну сторону теплоноситель в полном объеме, а в другую – наглухо перекрывать. Место установки элементов – схемы обвязки котлов и другие частные случаи, когда нужно избежать обратного движения воды.

Запорно-регулирующие элементы систем

К таковым относятся следующие устройства:

  • балансировочные вентили;
  • автоматические регуляторы перепада давления;
  • термостатические радиаторные клапаны.

Балансировочный вентиль

Перечисленные типы запорно-регулирующей арматуры призваны осуществлять количественное регулирование теплоносителя. То есть, частично перекрывая проходное сечение трубопровода, эти элементы обеспечивают определенный расход воды, поступающей на участок системы или в отопительный прибор. Балансировочные вентили ставятся как на выходе из батарей, так и в начале ветви или стояка системы, как правило, – на обратной магистрали.

Схема клапана

При большом количестве батарей диспозиция может измениться и установка запорно-регулирующей арматуры производится с применением автоматических регуляторов перепада давления. Они ставятся совместно с вентилями и соединяются с ними капиллярной трубкой. Балансовый вентиль обеспечивает потребный расход теплоносителя на ветку или стояк, а регулятор корректирует его в соответствии с работой радиаторных термостатов.

Применение автоматического клапана

Автоматические термостатические клапаны – это арматура для радиаторов, уменьшающая или увеличивающая проток горячей воды через батарею в зависимости от температуры в помещении.

Клапаны с термоголовками

Устанавливается на подающей подводке и может дополнительно оснащаться термоголовкой и выносным терморегулятором для более точного управления расходом теплоносителя. Считается неотъемлемым элементом современных схем и одним из главных средств экономии энергоносителей.

Клапан термостатический

Смесительно-регулировочная арматура

Ярким представителем этой группы устройств является термостатический трехходовой клапан. Его задача – качественное регулирование теплоносителя, то бишь, по температуре, а не по расходу. Трехходовой клапан действует не так, как запорно-регулирующий кран, он работает как смесительный узел. Настроенный выдавать теплоноситель определенной температуры, элемент смешивает два потока в необходимых пропорциях.

Смесительный узел отопления

Устройство представляет собой латунный корпус с тремя патрубками, внутри которого находится шток, управляемый термостатическим приводом. Шток проходит через 2 седла, регулируя протекание сквозь них нужного количества воды из двух патрубков, чтобы в третьем получить смесь установленной температуры.

Принцип работы трехходового клапана

Надо сказать, что не каждая система отопления нуждается в подобной арматуре. Сфера применения смесительных устройств – поддержание температуры в контурах теплых полов, отдельных радиаторах или целых группах отопительных приборов, а также в малых циркуляционных контурах твердотопливных котлов. А вообще, все частные случаи использования смесительных клапанов перечислить довольно трудно, поскольку их может быть очень много в современных схемах водяного отопления.

Заключение

Функции, что выполняет запорная и регулирующая арматура для систем отопления, являются жизненно важными. Еще не придумано ни одной схемы обогрева частного дома либо квартиры, где можно было бы обойтись без кранов, вентилей и клапанов. До тех пор, пока будет существовать водяное отопление, арматура не потеряет своей актуальности.

cotlix.com

Для чего используется запорно-регулирующая арматура в водопроводе

Содержание статьи

Для герметичного перекрытия потока воды, помимо запорной, может использоваться запорно-регулирующая арматура. Она является неотделимой частью систем отопления и водоснабжения.

Запорно-регулирующая арматура

Запорно-регулирующая трубопроводная арматура сочетает в себе основные характеристики регулирующей и запорной арматуры и применяется для контроля расхода, соответствия заданным параметрам, верности смешивания жидкости и газов.

Вернуться к содержанию ↑

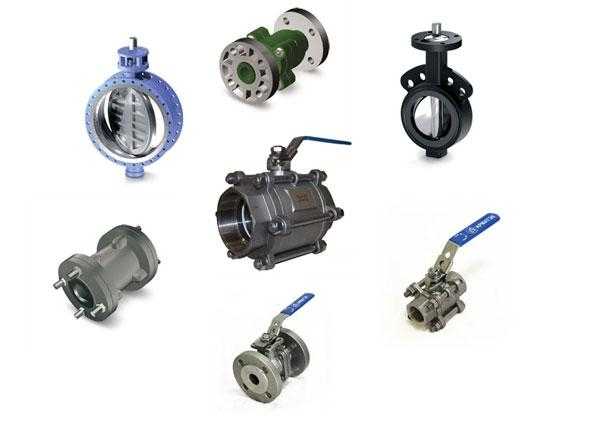

Основные виды запорно-регулирующей арматуры

Запорно-регулирующая арматура применяется для систем отопления и водоснабжения, паровой системы, а также в промышленности для предприятий нефтехимии, химии и фармацевтики, где она выполняет задачи по регулировке потока жидкости, пара или газа. Выделяют следующие виды устройств:

  1. Седельные.
  2. Шаровые.
  3. Клиновые.
  4. Шиберно-ножевые.
  5. Поворотно-дисковые.

Устройство запорного клапана

Вернуться к содержанию ↑

Общая характеристика седельных клапанов

Седельная арматура может применяться для систем отопления и водоснабжения как с целью регулировки и ограничения, так и в качестве запорного клапана. Основные виды седельной арматуры включают такие комплектующие:

  • Сальниковые запорные клапаны;
  • Угловые;
  • Сильфонные;
  • Регулирующие;
  • Клапаны высокого давления;
  • Продувки котлов.

Конструкция корпуса седельной арматуры исполняется в различных вариантах в зависимости от типа соединения, что необходимо для инженерных систем. В реализации доступны клапаны с такими вариантами соединений:

  • Муфтовое;
  • Фланцевое;
  • Резьбовое;
  • Сварочное.

Сильфонная арматура

Существуют различные виды седельной арматуры в зависимости от материала изготовления. Основные разновидности включают корпус из:

  • Серого и ковкого чугуна;
  • Литой стали;
  • Нержавеющей стали;
  • Бронзы.

Широкий диапазон рабочей температуры (-60 — +450 ˚С) позволяет использовать седельные клапаны для систем отопления и горячего водоснабжения.

Прочные и химически устойчивые материалы, что используются для изготовления запорного вентиля, позволяют применять такие комплектующие как в условиях нейтральных, так и агрессивных жидкостей и газов. Это наиболее выгодный вариант запорно-регулирующей арматуры с точки зрения стоимости и технических возможностей.

Вернуться к содержанию ↑

Характеристика и особенности использования шаровых кранов

В шаровых устройствах подвижная часть затвора играет роль регулирующего элемента. Такие устройства применяются для водопроводных систем и включают следующие виды:

  • Шаровые краны высокого давления;
  • Трехходовые регулирующие;
  • Промышленные;
  • Шаровые краны, оснащенные металлическими седлами.

Шаровые краны

Основные достоинства шаровых кранов, что выгодно отличают их от остальных видов запорной и регулирующей арматуры:

  • Минимальное гидравлическое сопротивление;
  • Надежность устройства;
  • Простота в работе;
  • Быстродействие;
  • Подходят для пожаро- и взрывоопасных, токсичных и агрессивных сред.

Шаровые краны могут иметь различные исполнения концевых элементов и соединений, а именно:

  • Резьбовые;
  • Фланцевые;
  • Сварные.

Устройство шарового крана

Шаровые краны могут быть оборудованы электро — или пневмоприводами для автоматизации процесса регулировки потока воды. Удобством шаровых кранов является их длительный срок службы и минимальное обслуживание.

Вернуться к содержанию ↑

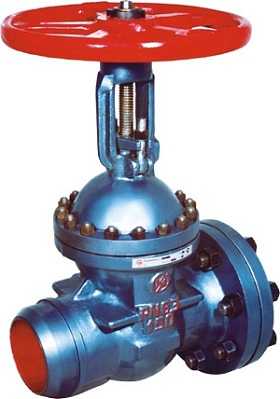

Клиновые задвижки в качестве регулятора потока

Клиновые задвижки отличаются перпендикулярным перемещением регулирующего элемента по отношению к потоку жидкости или газа. Клиновые задвижки могут применяться для систем водоснабжения, отопления, газоснабжения, а также нефтепроводов, технологических и транспортных трубопроводов. Основные характеристики устройства включают:

  • Возможность эксплуатации в любых условиях;
  • Простота конструкции;
  • Надежность;
  • Износостойкость;
  • Небольшое гидравлическое сопротивление;
  • Срок эксплуатации — до 30 лет.

Клиновые задвижки

К числу недостатков клиновых задвижек для отопления можно зачислить:

  • Длительное время закрытия вентиля;
  • Сложность проведения ремонтных работ.

Хотя существуют варианты запорно-регулирующих задвижек, это все же редкость. Чаще всего клиновые задвижки используются в качестве исключительно запорной арматуры, что работает на два положения — открыто и закрыто.

Вернуться к содержанию ↑

Шиберно-ножевая запорная и регулирующая арматура

Шиберные задвижки укомплектованы запорным элементом плоской формы — шибером. В зависимости от типа конструкции выделяют:

  • Однодисковые задвижки;
  • Двухдисковые.

Данный тип запорно-регулирующей арматуры используется для работы в условиях сложной рабочей среды — для переработки сточных вод, очистки воды, переработки минерального сырья, химических продуктов. Основные достоинства шиберных задвижек:

  • Минимальные требования к обслуживанию;
  • Полнопроходность;
  • Легко заменяемые кольцевые элементы;
  • Полная изоляция ножа-шибера от потока раствора в открытом положении.

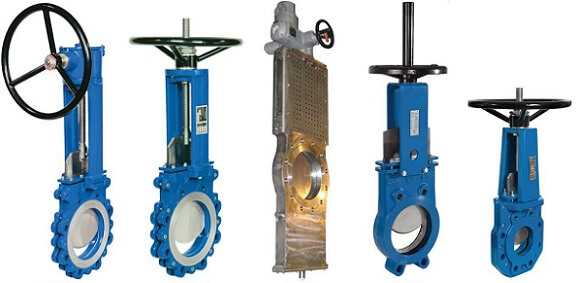

Шиберно-ножевые задвижки

Вернуться к содержанию ↑

Характеристика поворотно-дисковой заслонки

В качестве запорно-регулирующего элемента используется поворотный диск. Заслонки широко применяются для систем отопления, водоснабжения и кондиционирования. В качестве рабочей среды заслонки может выступать техническая или подготовленная вода. Основными элементами данного устройства являются:

  • Корпус;
  • Диск;
  • Верхний вал;
  • Нижний вал;
  • Седло;
  • Подшипники;
  • Крышка;
  • Кольцевое уплотнение;
  • Упорное кольцо;
  • Стяжной болт;
  • Шпонка;
  • Вкладыш;
  • Гайки и шайбы.

Поворотно-дисковая заслонка

Основными преимуществами данного устройства являются:

  • Низкая стоимость;
  • Простота в эксплуатации и обслуживании.

Недостатки поворотно-дисковой заслонки:

  • Чувствительность к перепаду давления;
  • Ограниченные способности регулировать поток рабочей жидкости.
Вернуться к содержанию ↑

Технологический процесс работы запорно-регулирующей арматуры

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

7. Виды запорно-регулирующей арматуры. Назначение. Принцип работы.

Запорно-регулирующей (трубопроводной) арматурой называются устройства, предназначенные для перекрытия или распределения потока среды, регулирования различных параметров технологических процессов (давления, напора, температуры, количества подаваемого вещества и т.д.). Регулирование технологических процессов осуществляется за счёт изменения расхода транспортируемой среды.

Классифицироваться запорно-регулирующая арматура может абсолютно по-разному, в зависимости от области применения, температурного режима работы, способу присоединения к трубопроводу (муфтовая, цапковая, штуцерная и др.), и даже по способу управления. Мы же с вами рассмотрим, как классифицируется запорно-регулирующая арматура по шести ее видам.

1. Регулирующая арматура.

Регулирующая арматура регулирует параметры рабочей среды в трубопроводе, изменяя ее расход. К этому виду относят различные регулирующие клапаны, регуляторы уровня жидкости, регуляторы давления и т. д.

2. Распределительно-смесительная арматура.

Распределительно-смесительная арматура, в свою очередь, подразделяющаяся на трехходовую и многоходовую, применяется для распределения рабочей среды в трубопроводах по различным направлениям или для их смешения. Именно к этому виду относятся бытовые смесители, смешивающие холодную и горячую воду. Кроме этого, к этому виду причисляют распределительные краны и клапаны.

3. Предохранительная арматура.

Предохранительная арматура используется для защиты оборудования и трубопроводов в автоматическом режиме, в частности, для защиты от повышенного давления путем сброса избыточной рабочей среды из трубопровода в окружающую среду. К предохранительной арматуре относятся клапаны, предохранительные импульсные устройства, разрывные мембранные устройства и перепускные клапаны.

4. Защитная арматура.

Защитная арматура используется для защиты оборудования и трубопроводов в автоматическом режиме от недопустимых или, напротив, предусмотренных технологией изменений параметров процессов или изменения направления движения рабочей среды. Защитная арматура способна остановить поток рабочей среды в трубопроводе без выброса ее излишков из общей системы. К защитной арматуре относятся всевозможные отключающие и обратные клапаны.

5. Контрольная арматура.

Контрольная арматура применяется для проверки присутствия и уточнения уровня жидкостей в рабочих емкостях, каковыми являются всевозможного рода и назначения котлы, сосуды и резервуары. Контрольная арматура используется для присоединения к трубопроводам гидро- и пневмосистем контрольно-измерительных приборов. В число контрольной арматуры входят клапаны и краны для манометров, пробно-спусковые краны, указатели уровня жидкости и др.

6. Фазоразделительная арматура.

Фазоразделительная арматура применяется для разделения рабочих сред в автоматическом режиме в зависимости от их состояния и фазы. К фазоразделительной арматуре относятся разного рода воздухоотводчики, конденсатоотводчики и маслоотделители.

Запорно регулирующая арматура предназначена для регулирования расхода путем изменения количества протекающей по трубопроводу рабочей среды. Регулирующая арматура управляется от постороннего источника энергии.

При ручном управлении осуществляется только периодическое ступенчатое регулирование. Непрерывное и бесступенчатое регулирование осуществляется при помощи пневматических, гидравлических и электрических приводов (исполнительных механизмов). В качестве регулирующего органа могут применяться краны, шланговая арматура, мембранная арматура, задвижки, дисковые затворы, вентили запорные и клапаны: односедельные, двухседельные, клеточные, трехходовые.

studfiles.net

Добавить комментарий

Ваш адрес email не будет опубликован.
