Реле промежуточное РП21М, РП21МН

Реле промежуточное РП-21М и реле промежуточное РП-21МН предназначены для работы в цепях постоянного тока напряжением до 220 В и в цепях переменного тока напряжением до 240 В частоты 50 (60) Гц. Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150.

Отличия реле РП-21МН от реле РП-21М:

Реле имеют ручной манипулятор (кнопку) для управления положением якоря и контактов без подачи напряжения на катушку.
Реле дополнительно снабжаются механическим указателем, световым индикатором и (или) защитным диодом (для исполнений на 24 В постоянного тока).

Условия эксплуатации

-высота над уровнем моря не более 2000 м;

-температура окружающего воздуха – от минус 40 до 55 °С;

-относительная влажность окружающего воздуха – до 80% при температуре 25 °С;

-вибрация мест крепления в диапазоне частот 10-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).

Реле соответствует требованиям ГОСТ 22557 и техническим условиям ТУ16-523.593-80.

Основные технические характеристики

Основные технические данные катушки приведены в таблице 1, а контактов – в таблице 2. Схемы включения реле приведены в таблице 3.

Таблица 1. Параметры катушки

Параметр

Значение параметра

Номинальное напряжение катушки, В:
– постоянного тока
– переменного тока (50 и 60 Гц)

6, 12, 24, 48, 60, 110, 220*
12, 24, 36, 40, 110, 127, 220, 230, 240, 380*

Номинальные токи катушки постоянного или

переменного тока, А

0,2…10,0

Потребляемая мощность реле, не более:
постоянного тока, Вт

переменного тока, ВА

2,5
3,5

* Реле на напряжение питания 220 В постоянного тока и 380 В (с напряжением 380 В производится только реле РП21МН) переменного тока производятся только в 4-контактном исполнении.

Допустимые пределы изменения от номинального напряжения цепи управления – 0,8… 1,1.

Таблица 2. Параметры контактов

Категория применения, род тока

Характер нагрузки

Номинальное коммутируемое напряжение, В

Коммутационная износостойкость, млн. циклов ВО

Механическая износостойкость, млн. циклов ВО

Коммутируемый ток, А

вкл.

откл.

АС-11 переменный

индуктивная
cosφвкл/откл≥0,4

110 / 220 / 380

4,0 (для класса А)
2,0 (для класса Б)

20,0

6,0 / 4,0 / 2,5

0,6 / 0,4 / 0,25

ДС-11 постоянный

индуктивная
τ≤0,01/0,01/0,04 c

24 / 110 / 220

0,8 / 0,25 / 0,08

Наименьший рабочий ток, коммутируемый контактами – 0,05 А при напряжении 5 В; 0,025 А при напряжении 12 В; 0,01 А при напряжении 24 В.

Исполнения по числу и роду контактов (замыкающих / размыкающих / переключающих):
001; 002; 003; 004;010; 020; 100; 110; 120; 200; 210; 220; 300; 310; 400.

Реле могут поставляться:

-без розетки;

-с розеткой под пайку – типа 1;

-с розеткой под винт с креплением на DIN-рейку 35 мм – типа 2;

-с розеткой под винт с креплением на 2 винта – типа 3.

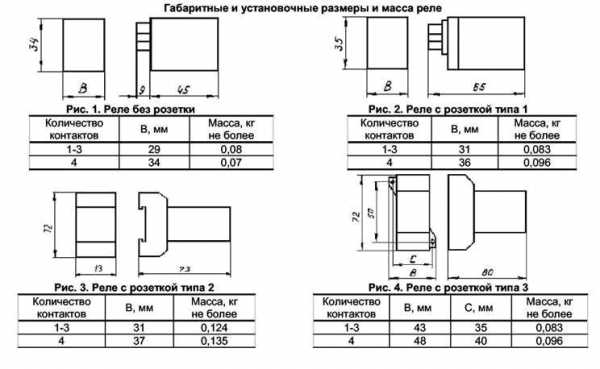

Габаритные и присоединительные размеры

Рисунок 1. Реле без розетки



Рисунок 2. Реле с розеткой типа 1



Количество контактов

В, мм

Масса, кг не более

1-3

29

0,07

4

34

0,08

Количество контактов

В, мм

Масса, кг не более

1-3

31

0,083

4

36

0,096



Рисунок 3. Реле с розеткой типа 2







Рисунок 4. Реле с розеткой типа 3



Количество контактов

В, мм

Масса, кг не более

1-3

21

0,124

4

37

0,135

Количество контактов

В, мм

Масса, кг не более

1-3

43

0,07

4

48

0,08

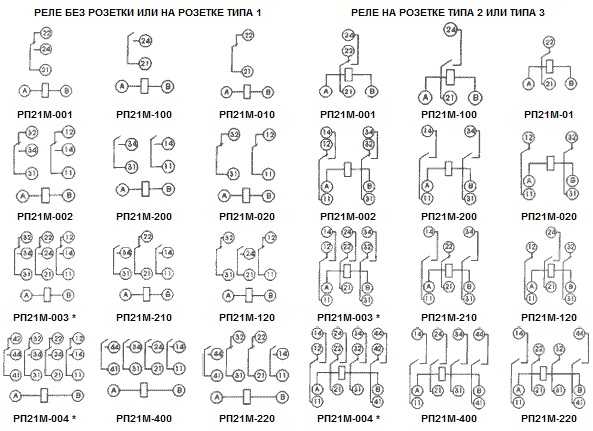

Таблица 3. Схемы электрические для реле РП21М, РП21МН



*Рекомендуемые схемы подключения реле

При заказе необходимо указать: тип реле, исполнение по сочетанию контактов, род тока и номинальное напряжение питания, класс А или Б, тип розетки и климатическое исполнение.

Пример заказа

Реле РП21М исполнения 003 на напряжение питания 220 В переменного тока частоты 50 Гц, класса Б, с розеткой типа 3 и с климатическим исполнением УХЛ4: Реле РП21М-003, ˜220 В, 50 Гц, класс Б, розетка типа 3, УХЛ4.



Купить реле промежуточное РП21М, РП21МН


nemz.ru

Реле промежуточное РП-21, РП-21М » Портал инженера



Серия промежуточных реле РП-21, РП-21М предназначены для применения в цепях управления электроприводами переменного тока напряжением до 380 В и в цепях постоянного тока напряжением до 220 В и являются комплектующими изделиями.

Реле состоит из контактной системы и электромагнита. Контактная система состоит из неподвижных контактов на плоских пластинах, зафиксированных в пластмассовом оснований, и неподвижных контактов на плоских пружинах, закрепленных между пластмассовыми колодками на якоре электромагнита.
Электромагнит содержит магнитопровод, сердечник, катушку и якорь. Магнитопровод крепится к пластмассовому основанию при помощи винтов.
В пластмассовом основании также зафиксированы выводы катушки и подвижных контактов, причем последние связаны с выводами посредством гибких соединителей.
Работает реле следующим образом.
При подаче на катушку напряжения (тока) установленной величины, якорь реле притягивается к сердечнику, осуществляя изменение коммутационного состояния контактов; при пропадании напряжения (тока) в цепи катушки якорь опускается и контакты принимают начальное состояние.

Расшифровка РП 21Х-ХХХ-Х4 Х. Маркировка.

РП – реле промежуточное;
21 – номер разработки;
Х – “М”- модифицированное, “МН” – добавлен ручной манипулятор, есть индикация на состояние «выкл», «вкл», “К” – увеличены тяговые усилия магнитной системы, что увеличивает надежность срабатывания;
ХХХ – исполнение по сочетанию контактов:
  • – 001 – 1 переключающий;
  • – 010 – 1 размыкающий;
  • – 100 – 1 замыкающий;
  • – 002 – 2 переключающих;
  • – 020 – 2 размыкающих;
  • – 200 – 2 замыкающих;
  • – 003 – 3 переключающих;
  • – 120 – 1 замыкающий, 2 размыкающих;
  • – 210 – 2 замыкающих, 1 размыкающий;
  • – 004 – 4 переключающих;
  • – 220 – 2 замыкающих, 2 размыкающих;
  • – 400 – 4 замыкающих.
Х4 – климатическое исполнение (УХЛ, О) и категория размещения
по ГОСТ 15150-69.
X- исполнение реле по коммутационной износостойкости класса
А, Б.Технические характеристики РП 21
Номинальные напряжения включающей катушки, В		постоянный ток12, 24, 48, 60, 110, 220
переменный ток 50Гц12, 24, 36, 110, 127, 220, 230, 240
Номинальное напряжение цепей контактов, Впостоянный ток12…220
переменный ток 50Гц12…240
Номинальный ток контактов, А5
Минимальный ток контактов, А0,025
Количество переключающих контактов3 или 4
Время срабатывания реле, мс, не более30
Время срабатывания реле, мс, не более30
Механическая износостойкость, млн. циклов20
Потребляемая мощность, не болеена постоянном токе, Вт
реле с 3-мя контактами2,0
реле с 4-мя контактами2,5
на переменном токе, ВА
реле с 3-мя контактами3,0
реле с 4-мя контактами3,5
Степень защитымеханизмаIP 40
выводовIP 00
Масса реле, кг, не болеереле с 3-мя контактами0,07
реле с 4-мя контактами0,08

Типоисполнение

Количество контактов

Номинальный параметр катушки



Общее

Замыкающих

Размыкающих

Переключающих

РП21-001-УХЛ4 А
РП21-010-УХЛ4 А
РП21-100-УХЛ4 А

РП21-001-УХЛ4 Б
РП21-010-УХЛ4 Б
РП21-100-УХЛ4 Б

РП21-001-О4 А
РП21-010-О4 А
РП21-100-О4 А

1

–
–
1

–
1
–

1
–
–

Номинальное напряжение: 6; 12; 24; 27; 48; 60; 110 В постоянного тока;
12; 24; 36; 110; 220; 230; 240 В переменного тока частотой 50 и 60 Гц;
48 В переменного тока частотой 60 Гц
Номинальные токи:
0,25; 0,32; 0,4; 0,5; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2; 4 А постоянного тока (только для реле с 1; 2 и 3 контактами)

РП21-002-УХЛ4 А
РП21-020-УХЛ4 А
РП21-200-УХЛ4 А

РП21-002-УХЛ4 Б
РП21-020-УХЛ4 Б
РП21-200-УХЛ4 Б

РП21-002-О4 А
РП21-020-О4 А
РП21-200-О4 А

2

–
–
2

–
2
–

2
–
–

РП21-003-УХЛ4 А
РП21-120-УХЛ4 А
РП21-210-УХЛ4 А

РП21-003-УХЛ4 Б
РП21-120-УХЛ4 Б
РП21-210-УХЛ4 Б

РП21-003-О4 А
РП21-120-О4 А
РП21-210-О4 А

3

–
1
2

–
2
1

3
–
–

РП21-004-УХЛ4 А
РП21-220-УХЛ4 А
РП21-400-УХЛ4 А

РП21-004-УХЛ4 Б
РП21-220-УХЛ4 Б
РП21-400-УХЛ4 Б

РП21-004-О4 А
РП21-220-О4 А
РП21-400-О4 А

–
4

–
2
4

–
2
–

4
–
–

РП21-000-УХЛ4

–

РП21-000-О4

1

1

–

–

Номинальное напряжение:
24 В постоянного тока;
220 В переменного тока частотой 50 Гц

Примечания.
1. Реле с катушкой на номинальное напряжение 27 В изготовляется с 1 замыкающим или 1 переключающим контактом класса износостойкости Б для применения в устройствах позисторной защиты, при этом реле климатического исполнения О4 допускается применять в устройствах защиты исполнения ОМ3, а реле климатического исполнения УХЛ4 в устройствах защиты исполнения У3.
2. В технически обоснованных случаях поставляются реле с катушками 127 В.
3. Допускается применение в цепи постоянного тока 220 В реле с катушкой на 110 В с дополнительным сопротивлением, равным сопротивлению катушки.

Источник: http://electra-hvac.ru



Обсудить на форуме

ingeneryi.info

РП-21 промежуточное реле. Описание, параметры, характеристики РП-21

Технические характеристики РП-21
Характеристики Значения
Номинальные напряжения включающей катушки (постоянный ток), В 12, 24, 48, 60, 110, 220
Номинальные напряжения включающей катушки (переменный ток 50Гц), В 12, 24, 36, 110, 127, 220, 230, 240
Номинальное напряжение цепей контактов (постоянный ток), В 12 … 220
Номинальное напряжение цепей контактов (переменный ток), В 12 … 240
Номинальный ток контактов, А 5
Минимальный ток контактов, А 0,025
Количество переключающих контактов 3 или 4
Время срабатывания реле, мс не более 30
Время возврата, мс не более 30
Механическая износостойкость, млн. циклов 20
Диапазон рабочих температур, °C от -40 до +55
Рабочее положение вертикальное или горизонтальное
Потребляемая мощность на постоянном токе, Вт
– реле с 3-мя контактами
– реле с 4-мя контактами		 не более
2,0
2,5
Потребляемая мощность на переменном токе, В.А
– реле с 3-мя контактами
– реле с 4-мя контактами		 не более
3,0
3,5
Степень защиты оболочки реле IP40
Степень защиты зажимов IP00
Масса реле с 3-мя контактами, кг 0,07
Масса реле с 4-мя контактами, кг 0,08
* Реле могут комплектоваться следующими типами розеток:
тип 1 – для крепления розетки к панели при помощи винтов с задним присоединением проводников пайкой;
тип 2 – для крепления розетки к панели при помощи защелки с передним присоединением проводников винтами;
тип 3 – для крепления розетки к панели при помощи винтов с передним присоединением проводников винтами.

Габаритные размеры реле РП-21

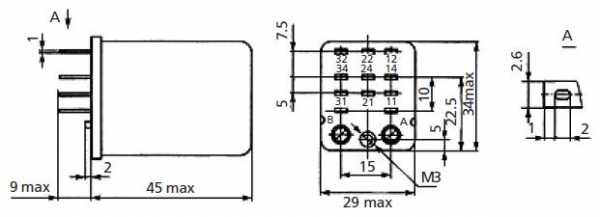

Реле РП-21-003 с переключающими контактами

Реле РП-21-004 с переключающими контактами

Реле РП-21-003 с переключающими контактами и розетка тип 1

Реле РП-21-004 с переключающими контактами и розетка тип 1

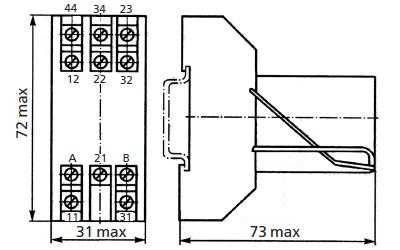

Реле РП-21-003 с переключающими контактами и розетка тип 2

Реле РП-21-004 с переключающими контактами и розетка тип 2

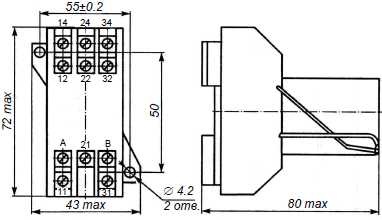

Реле РП-21-003 с переключающими контактами и розетка тип 3

Реле РП-21-004 с переключающими контактами и розетка тип 3

www.tehpostach.kiev.ua

Реле промежуточное РП 21 – применение, устройство, характеристики

Доброго времени суток вам, дорогие читатели! Перед вами очередная статья из серии узконаправленного материала, которая, на этот раз, рассказывает о реле типа РП-21.

Это еще одна разновидность промежуточных реле, аналог устройств типа РЭК, описанных в предыдущей статье. Используют эти устройства для цепей управления разными электрическими приводами, рассчитанными на напряжение до 380 вольт переменного тока и для цепей, работающих на постоянном токе с напряжением до 220 вольт.

Они относятся к комплектующим изделиям.

Технические характеристики устройства

  • устройство способно работать в температурном диапазоне от -40 до +55 градусов;
  • окружающая среда, в которой предстоит работать устройствам, не должна быть взрывоопасной, содержать пыли, проводящей ток, газов агрессивного характера в количествах, способных разрушить металл и изоляцию;
  • устанавливаться они должны в таких местах, которые защищены от водяных, масляных и эмульсионных брызг, а так же прямых солнечных лучей;
  • работать устройство способно в двух положениях (вертикаль и горизонталь).

Крепиться релюшка может парой способов:

  • винтами;
  • разъемным контактным соединением.

Внешние же провода подсоединяются тремя методами:

  1. В задней части на ламели под пайку для розеток.
  2. В задней части для ламели под пайку.
  3. В передней части под винты.

Конструктивно устройство можно описать так: контактная система и электромагнит.

В свою очередь, систему контактов составляют неподвижные контакты, которые расположены на пластинах плоской формы, которые зафиксированы на основании из пластика и контакты подвижного типа, находящиеся на плоских пружинах, которые закреплены промеж колодок из пластмассы на якоре электромагнита.

От подвижных контактов к выводам тянутся гибкие соединения. Электромагнит, в свою очередь, состоит из магнитопровода, сердечника, якоря и катушки. Магнитопровод держится на основании из пластика посредством винтов.

Устройство обладает износостойкостью механического типа свыше 16000000 циклов и способно работать в четырех основных режимах:

  • продолжительный;
  • прерывисто-продолжительный;
  • кратковременный;
  • повторно-кратковременный.

Релюхи эти малогабаритного и маломощного типа предназначаются для промышленного использования.

Теперь приведу еще некоторые технические данные этого устройства (применительно к релюхам с катушкой на 27 вольт).

Этими устройствами допускается работа при изменении рабочего напряжения между 25-66 вольт.

Когда устройство не нагрето, а окружающая среда имеет температуру в пределах 25 градусов и работая при среднем напряжении варианты реле будут «кушать» следующие мощности:

  • если питающее напряжение 27 вольт, то реле, рассчитанное на постоянный ток, потребляет 1 ватт;
  • если у релюхи до 3 контактов – 2 ватта;
  • 4 контакта – 2,5 ватта;
  • релюшка переменного тока с числом контактов до 3 потребляет 3 ВА;
  • устройство переменного тока с четырьмя контактами потребит 3,5 ВА.

К ламелям же, приспособленным для пайки, можно подсоединять пару проводов из меди, имеющих общее сечение до 1,5 «квадрат»; винтовые же зажимы допускают подключение пары проводников сечением 0,5-1,5 «квадрат» каждый.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

podvi.ru

Реле промежуточные РП-21 | АльянсЭнерго

Реле промежуточные электромагнитные серии РП-21 применяются в цепях управления электроприводами переменного тока напряжением до 380В частоты 50 и 60Гц и в цепях постоянного тока напряжением до 220В, являются комплектующими изделиями.

Условия эксплуатации реле РП-21

Высота над уровнем моря до 2000м.

Диапазон рабочих температур от -40 до +55°С.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в

концентрациях, разрушающих изоляцию и металлы.

Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого

воздействия солнечной радиации. Вибрация мест крепления реле с частотой до 100Гц при ускорении не

более 1g, в диапазоне частот 5…15Гц – до 3g.

Рабочее положение – вертикальное или горизонтальное.

Степень защиты оболочки реле IP40, зажимов – IP00.

Технические характеристики реле РП-21

ПараметрЗначение
Номинальные напряжения включающей катушки, В
постоянный ток12, 24, 48, 60, 110, 220*
переменный ток 50Гц12, 24, 36, 110, 127, 220, 230, 240
Номинальное напряжение цепей контактов, В
постоянный ток12…220
переменный ток12…240
Номинальный ток контактов, А5
Минимальный ток контактов, А0.025
Количество переключающих контактов3 или 4
Время срабатывания реле, мс, не более30
Время возврата, мс, не более30
Механическая износостойкость, млн. циклов20
Потребляемая мощность, не более
на постоянном токе, Вт
реле с 3-мя контактами2.0
реле с 4-мя контактами2.5
на переменном токе, В.А
реле с 3-мя контактами3.0
реле с 4-мя контактами3.5
Степень защиты
механизмаIP 40
выводовIP 00
Масса реле, кг, не более
реле с 3-мя контактами0.07
реле с 4-мя контактами0.08

* — только для РП-21-004

Реле могут комплектоваться следующими типами розеток:

  • тип 1 – для крепления розетки к панели при помощи винтов с задним присоединением проводников пайкой;
  • тип 2 – для крепления розетки к панели при помощи защелки с передним присоединением проводников винтами;
  • тип 3 – для крепления розетки к панели при помощи винтов с передним присоединением проводников винтами.

Габаритные размеры реле РП-21

  • Реле с 3-мя переключающими контактами

  • Реле с 4-мя переключающими контактами

  • Реле с 3-мя переключающими контактами с розеткой тип 1

  • Реле с 4-мя переключающими контактами с розеткой тип 1

  • Реле с 3-мя переключающими контактами с розеткой тип 2

  • Реле с 4-мя переключающими контактами с розеткой тип 2

  • Реле с 3-мя переключающими контактами с розеткой тип 2

  • Реле с 4-мя переключающими контактами с розеткой тип 3

Возможные спецификации

Розетка к РП-21 003 тип 1, Розетка к РП-21 003 тип 2, 3, Розетка к РП-21 004 тип 1, Розетка к РП-21 004 тип 2, 3, РП-21 003, РП-21 003 220В пост., РП-21М 003 380В 50Гц, РП-21 004, РП-21 004 220В пост., РП-21М 004 380В 50Гц

Реле промежуточные РП-21 имеет следующие метки:

Наши специалисты готовы оказать вам любую техническую поддержку!
Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности.
Вы можете связаться с ними по телефону (812) 740-09-03.
Вы так же можете задать вопрос прямо на сайте.
Мы очень тщательно занимаемся нашим сайтом и хотим, чтобы на нем была вся продукция, но если вы не нашли интересующую Вас позицию — обратитесь к нашим менеджерам, они ответят на ваши вопросы и дадут исчерпывающую информацию об интересующих вас продуктах.

all-energo.ru

РП 21 М | ООО СК Электро

« Вернуться в раздел “Реле”

Реле промежуточное РП 21 М

Назначение
Предназначены для работы в цепях постоянного тока напряжением до 220 В. и в цепях переменного тока напряжением до 380 В. частоты 50 (60) Гц.

Условия эксплуатации:
Диапазон рабочих температур — от минус 40 °С до плюс 55 °С.

Технические характеристики
Параметры катушки



ПараметрЗначение параметра
Номинальное напряжение катушки, В : — постоянного
тока — переменного тока (50 и 60 Гц )		6, 12, 15,24,48,60, 110,220 12, 24,
40, 110, 220, 230, 240, 380
Номинальные токи катушки постоянного или переменного тока, А 0,2 … 10,0
Потребляемая мощность реле, не более : постоянного
тока, Вт переменного тока, ВА 		2,5 3,5


Параметры контактов

ПараметрЗначение параметра
Номинальное напряжение контактов, В 380
Номинальный ток контактов, А 6
Количество контактов, шт .1;2;3;4
Исполнения по числу и роду контактов
Замыкающих / размыкающих / переключающих		001; 002; 003; 004;010; 020; 100; 110;
120; 200; 210; 220; 300; 310; 400
Механическая износостойкость, млн . циклов
ВО : постоянного тока переменного тока		20,0 12,0
Коммутационная износостойкость, млн . циклов ВО 4,0

Реле могут поставляться:
Без розетки;
C розетками:
→ под пайку типа 1;
→ под винт типа 2 и 3.

В заказе следует указать:
Тип реле и исполнение по сочетанию контактов, род тока и номинальное напряжение питания, тип розетки.
Пример заказа:
Реле РП 21 М исполнения 003 на напряжение питания 220 В переменного тока частоты 50 Гц с розеткой типа 3: РП 21 М -003 перем . 220 В, с розеткой типа 3

Габаритные и установочные размеры РП 21М

Схемы электрические для реле типов РП 21 М

У Вас есть вопросы?

Оставьте Ваш номер телефона и наш специалист свяжется с Вами и ответит на все интересующие Вас вопросы

kilovat.net

Реле промежуточные РП21МТ

30 марта 2007

Реле РП21 зарекомендовало себя как надежный и широко известный продукт.
Реле РП21МТ представляют собой модернизированный вариант реле РП21. Сохранив все достоинства своего предшественника, реле РП21МТ приобрело новые положительные качества.

Следует особо отметить, что реле РП21МТ имеет меньшие габаритные размеры нежели РП21, особенно удобно это при использовании в щитовом производстве. Сокращение габаритных размеров позволяет производить компоновку щита более эффективно. Стоимость готового изделия снижается, за счет снижения расхода металла, используемого для изготовления корпуса щита. Конструкция розетки предусматривает два способа установки, на 35-мм din-рейку и при помощи винтов.

Комбинированная конструкция головки винтов позволяет использовать при монтаже проводников, как обычную отвертку так и крестовую. Клеммы розетки под реле РП21МТ проходят специальную заводскую проверку, на предмет готовности к монтажу. На момент реализации все клеммы находятся в открытом состоянии, существенно экономя время монтажа проводников. Крепежная скоба позволяет надежно зафиксировать реле и предохраняет его от воздействия вибрации.

Удачным конструкторским решением является наличие на крепежной скобе специального рычажка, который при нажатии на скобу, отщелкивает реле от розетки. Применение такого нехитрого приспособления до предела упрощает процедуру замены реле и существенно экономит время обслуживания.

На лицевой панели реле РП21МТ предусмотрена специальная кнопка, позволяющая принудительно замкнуть контакты реле без подачи напряжения. Наличие этой кнопки значительно упрощает пусконаладочные работы и позволяет проверить работоспособность реле без каких либо дополнительных приспособлений.


Технические характеристики реле РП21МТ.

Номинальное напряжение выключающей катушки, В

Постоянный ток

12,24,110В

Переменный ток 50 Гц

12, 24, 110, 220

Номинальное напряжение цепей контактов, В

Постоянный ток

12..220

Переменный ток 50 Гц

12..240

Номинальный ток контактов, А

5,0

Количество переключающих контактов

2, 3, 4

Время срабатывания реле, мс, не более

25

Время возврата, мс, не более

25

Механическая износостойкость, млн. циклов

20

Степень защиты

механизма

IP40

выводов

IP00

Габаритные размеры РП 21МТ – 002, 004 – 43х21х27 мм.
Габаритные размеры розетки РП21МТ – 002, 004 – 75х27х80 мм.
Габаритные размеры РП 21МТ – 003 – 43х31х27 мм.
Габаритные размеры розетки РП21МТ – 003 – 79х37х30 мм.

www.texenergo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
