Токовое реле РТ-40

Оказавшись в любом старом распредустройстве будь то 0,4, 6 или 10кВ, и открыв релейных отсек, Вы можете увидеть прямоугольник в полосатом оргстекле или черной пластмассе. И на нем будет написано РТ40. Под ним же может быть написано КА1. В общем, этот материал посвящен, знакомому каждому человеку, имеющему отношение к релейной защите, токовому реле РТ40.

Итак, наша рубрика расшифровка. Возьмем например РТ140/6.

  • РТ - реле тока
  • 1 - выполнено в унифицированной оболочке
  • 40 - номер разработки устройства (не ток)
  • 6 - максимальная величина тока срабатывания

Что может означать унифицированная оболочка? В ответ на этот вопрос я обратился в интернет. Единственное различие я обнаружил в способе крепления крышки реле к корпусу. В реле рт140 крепление производится болтом. Не самое удобное, так как, когда откручиваешь крышку, болт с шайбой можно уронить. Но, если руки растут из того места, то проблем возникнуть не должно. В случае с рт-40 крепление происходит защелками.

Тут единственное обстоятельство, вновь же связанное с кривыми руками, при попытке отсоединить крышку можно нечаянно попасть одним из пальцев под оперток или напряжение, так как дергаются они непроизвольно. Думаю, кое-кто меня да поймет.

Устройство реле РТ40

Для того, чтобы разобраться в принципе работы любого реле, можно, но не обязательно, узнать, из чего же оно состоит. Для этого смотрим на картинку, приведенную ниже и изучаем. Источником картинки, как и основой для написания статьи является, кроме личного желания и опыта, выпуск №526 Библиотеки электромонтера (Л.С. Жданов, В.В. Овчинников - Электромагнитные реле тока и напряжения РТ и РН).

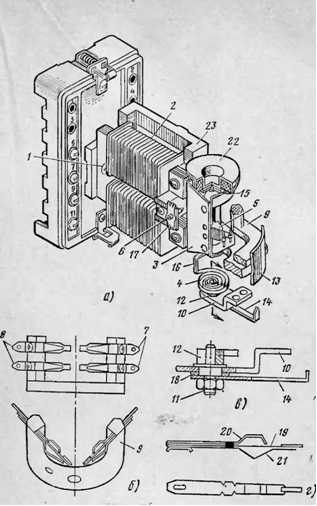

На рисунке выше: а - конструкция реле РТ-40; б - изоляционная колодка с неподвижными контактами; в - регулировочный узел; г - контактный узел; 1 - сердечник; 2 - каркас катушки с обмоткой; 3 - якорь; 4 - спиральная пружина; 5 - подвижный контакт; 6 - левый упор; 7 - правая пара контактов; 8 - левая пара контактов; 9 - изоляционная колодка; 10 - пружинодержатель; 11 - фасонный винт; 12 - шестигранная втулка; 13 - шкала уставок; 14 - указатель уставки; 15 - верхняя полуось; 16 - хвостовик; 17 - фасонная пластинка; 18 - пружинящая шайба; 19 - бронзовая пластинка с серебряной полоской; 20 - передний упор; 21 - задний гибкий упор; 22 - гаситель колебаний; 23 - алюминиевая стойка.

Реле состоит из П-образного сердечника, собранного из листов стали. Это сделано для уменьшения паразитных токов.

На сердечник надеты две катушки. Но не медью на сталь, а через пластмассовые каркасы, на которые намотаны эти самые катушки. Начала и концы обмоток катушек выведены на клеммную панель, которая расположена на пластмассовом корпусе.

Г-образный якорь выполнен из стальной пластины. Г-образная форма выбрана для уменьшения величины воздушного зазора при ходе контактов реле из одного положения в другое.

К якорю жестко прикреплена изоляционная колодка, на конце которой расположены подвижные контакты мостикового типа.

Г-образный якорь прикреплен к П-образной скобе. Сверху этой скобы прикреплен пластмассовый барабан с алюминиевой крышкой, заполненный просеянным песком. Данная деталь выступает в качестве гасителя вибрации подвижной системы.

Положение якоря ограничено левым и правым латунными упорами, которые представляют собой шпильки.

По бокам реле выведены контакты реле (открытый и закрытый) и начала и концы обмоток. Если смотреть лицом на реле, то слева будут нечетные (1, 3, 5, 7), справа четные (2, 4, 6, 8) номера. 1 и 3 - открытый контакт, 5 и 7 - закрытый контакт. Четные номера соответствуют выводам катушек. Обмотки можно соединять последовательно и параллельно. Этим регулируется максимальное значение уставки. Если перемычку установить на клеммы 4,6, то значение шкалы соответствует цифрам, нанесенным на нее. Если же поставить перемычку на 2-4, а вторую перемычку на 6-8, то значение шкалы следует умножать на два. Также стоит отметить, что цифровые обозначения, как на схеме, не нанесены на реле.

Принцип работы электромеханического реле РТ40

Немного ознакомившись с составными элементами реле и их назначением, разберемся в принципе работы устройства. Сам принцип можно увидеть на иллюстрации ниже.

В основе работы реле РТ40 лежит электромагнитная система с поперечным якорем. Ток проходит через обмотки реле и создает магнитный поток Ф. Магнитный поток замыкается через сердечник и якорь. Якорь при этом намагничивается. Магнитные полюса якоря и сердечника оказываются направлены в противоположные стороны. В результате возникает сила Fэл, которая притягивает якорь к сердечнику.

Если изменить направление тока на противоположное, то якорь все равно притянется, так как изменятся полюса как сердечника, так и якоря. То есть работа реле не зависит от направления тока и оно может работать как на постоянке так и на переменке.

Мпр - это момент противодействующий, который есть всегда и зависит от степени зажатия пружины. При пропускании тока создается электрический момент притягивающий якорь к сердечнику. Когда противодействующий и электрический моменты становятся равны, то якорь начинает движение и мостик с контактами двигается от замыкающих контактов к размыкающимся. То есть регулируя уставку в реле мы изменяем противодействующий момент и тем самым увеличиваем или уменьшаем требуемый ток для срабатывания реле.

Сопротивление реле значительно уступает сопротивлению сети, к которой оно подключено, поэтому рт40 не оказывает существенного влияния на величину тока.

Характеристики реле РТ40

Током срабатывания реле называют наименьший ток, при котором реле сработает.

Током возврата называют наибольший ток, при котором реле вернется в исходное положение.

То есть мы плавно подаем ток от нуля. При срабатывании контактов (это видно визуально, если снять крышку) мы фиксируем ток срабатывания. Затем опускаем ток плавно обратно к нулю и при отпадании реле мы регистрируем ток возврата. Так происходит у реле, которые называют максимальными.

Коэффициентом возврата (kв) называется отношение тока возврата к току срабатывания. Величина kв составляет: на минимальной уставке 0,8, а на остальных уставках не менее 0,85.

Если же реле действует не на увеличение тока, как это рассмотрено выше для максимальных реле, а на уменьшение тока, то эти реле называют минимальными реле. Для минимальных реле нормальным режимом является, когда реле подтянуто. Если ток уменьшается до величины уставки, то реле отпадает - этот ток будет током срабатывания. При увеличении тока реле вновь подтянется и это значение тока будет током возврата. А kв для минимальных реле будет больше 1.

Другие типы реле РТ-40

Кроме простых реле РТ40 и РТ140 встречались и встречаются следующие типы:

  • РТ40/1Д - используется при длительном протекании по реле тока выше номинального тока срабатывания. Для этих целей используется насыщаемый трансформатор, который находится в корпусе реле.Простое реле рт40 с этими функциями не справляется из-за нагрева обмоток, которые не проходят по условиям термической стойкости
  • РТ40/Ф - используется в цепях, где необходимо отфильтровать третьи гармоники
  • РТ40/Р - данное реле используется в сетях, где применяется уров. Назначение этого трехфазного реле в контроле наличия и отсутствия тока в фазе

Реле РТ40 является каким-то родным, потому что оно распространено и в распредустройствах и на лабораторных стендах учебных заведений. Да и в универе его изучали. В новых распредах его уже не встретишь, но, так как модернизация не делается за один день, то мы еще долго будем их встречать, налаживать. Вспоминаю одну из первых работ на объекте, так там были электромеханические реле в сборке РТЗО чтоли. Снимаешь крышку, достаешь бумажку, выставляешь уставку. Хотя возможно это было не рт40, а рп. В общем, всем желаю, чтобы меньше током било!

Сохраните статью или поделитесь с друзьями


Узнай стоимость своей работы

Бесплатная оценка заказа!

Please enable JavaScript to view the comments powered by Disqus.

pomegerim.ru

РТ-40. Устройство. Работа. | ЭЛЕКТРОлаборатория

Добрый вечер, дорогие друзья.

Был в командировке, поэтому получился простой в работе сайта.

Сегодня хочу рассказать Вам о реле. Я не очень люблю электронные аппараты, поэтому мой рассказ о электромагнитном реле РТ-40, которое еще довольно много используется в схемах релейной защиты для отключения аварийного участка сети или неисправного оборудования.

Это реле действует при возрастании тока в его обмотке и поэтому оно называется максимальным.

Принцип действия:

Проходящий по обмотке электромагнита ток создает намагничивающую силу под действием которой возникает магнитный поток, замыкающийся через сердечник электромагнита, воздушный зазор и якорь. Якорь намагничивается и притягивается к полюсу электромагнита. Переместившись в конечное положение, якорь своими подвижными контактами замыкает неподвижные.

Чем сильнее сжата пружина тем больший ток требуется для срабатывания реле. Выставляя по шкале стрелкой ток уставки мы сжимаем или ослабляем пружину препятствующую притягиванию якоря к сердечнику.

Дале привожу фотографии реле РТ-40

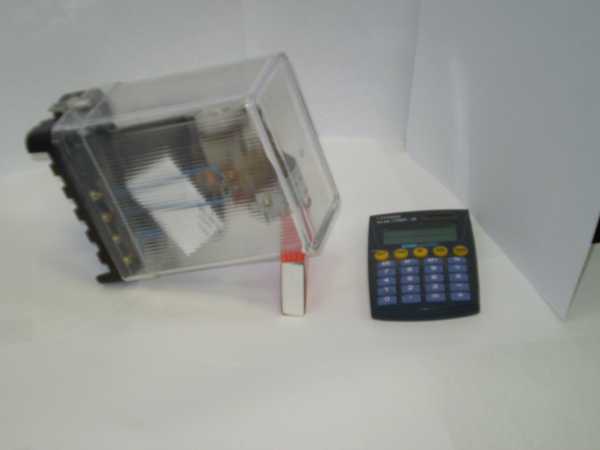

Реле на фото без стеклянного корпуса. На этом фото вид реле сверху. Хорошо видны подвижные и не подвижные контакты, шкала уставок и стрелка задачи уставки (тока срабатывания реле).

Обратите внимание, что на шкале с левого и с правого краев обозначены коэффициенты «х1» и «х2» и в зависимости от соединения обмоток электромагнита значения на шкале уставок умножаются на 1 или на 2.

На фото с низу хорошо видны выводы обмоток электромагнита :

Если перемычка стоит между второй и третьей клеммой, то коэффициент «1», если две перемычки между первой и второй клеммой и третьей и четвертой, то коэффициент «2». Таким образом для приведенного на фото реле максимальная уставка 10А., т.е. в маркировке реле РТ-40/10 вторе число обозначает максимальный ток уставки.

Первое реле в этом ряду РТ-40/0,2. Оно часто используется для защиты от замыкания на землю. Последнее реле в ряду выпускаемых РТ-40/100.

В схемах защиты возможно как прямое подключение реле, так и через трансформаторы тока. Следует помнить, что при прямом подключении, ток протекающий через реле недолжен превышать 16А.

Наиболее часто реле подключается через трансформаторы тока. Самая распространенная схема подключения – схема «неполная звезда». Коэффициент схемы «1»:

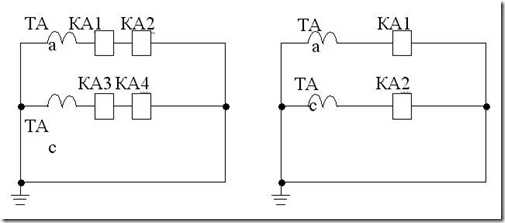

Первая схема с четырьмя реле: КА1 и КА 3 – защита от перегруза (максимальная токовая защита), а КА2 и КА4 – «отсечка»

Различие вышеуказанных защит заключается в способе обеспечения селективности .

Селективность – способность защиты отключать только поврежденный участок цепи.

В первом случае селективность достигается с помощью выдержки времени, во втором выбором тока срабатывания.

В РТ-40 нет механизма, обеспечивающего выдержку времени, поэтому при использовании ее для защиты от перегруза необходимо в паре с ней применять реле времени.

На другой стороне реле расположены клеммы контактов реле:

Первая и вторая клемма – нормально разомкнутый контакт; третья четвертая – нормально замкнутый. При срабатывании реле нормально разомкнутые контакты замыкаются, а нормально замкнутые размыкаются.

Думаю для первой статьи на тему РЗиА достаточно.

Если что-то написал непонятно, задавайте вопросы, будем разбираться вместе.

Успехов.

elektrolaboratoriy.ru

Реле максимального тока РТ-40, РТ-140

Конструкция и принцип работы реле РТ-40, РТ-140

Реле РТ-40 (140) смонтировано в корпусе, состоящем из пластмассового цоколя и кожуха из прозрачного материалаАлюминиевая стойка 23 крепится к пластмассовому цоколю двумя винтами М4. Пластмассовый цоколь имеет восемь зажимов — по четыре с каждой стороны. На левую сторону (вид спереди) выводятся замыкающие контакты (зажимы 5—7) и размыкающие контакты (зажимы 9—11), на правую сторону цоколя выводятся обмотки каждой катушки: на зажимы 6 10 верхняя обмотка, на зажимы 8—12 нижняя.

На алюминиевой стойке с помощью трех винтов МЗ укреплен П-образный сердечник 1. Для снижения потерь стали, возникающих из-за вихревых токов, сердечник набирается из пластин электротехнической стали, изолированных друг от друга. Отверстия в сердечнике под крепящие винты имеют диаметр несколько больший, чем диаметр винтов, что позволяет перемещать сердечник на 1—1, 2 мм, приближая либо удаляя его от якоря. На сердечнике располагаются пластмассовые каркасы, заполненные обмоточным проводом.
Спереди на алюминиевой стойке расположена пластмассовая колодка 9, несущая на себе одну пару замыкающих и одну пару размыкающих контактов (см. рис. 9,б ). Колодка имеет возможность перемещаться в горизонтальной плоскости в пределах 2 мм. Это перемещение позволяет изменять в сравнительно небольших пределах расстояние между контактами, совместный ход (провал) контактов, а также угол подхода подвижного контакта по отношению к неподвижным.

Рис. 9. Конструктивное выполнение реле РТ-40 (РТ-140).

а — конструкция реле РТ-40; б — изоляционная колодка с неподвижными контактами; в ■— регулировочный узел; г — контактный узел; 1 — сердечник; 2 — каркас катушки с обмоткой; 3— якорь; 4— спиральная пружина; 5 — подвижный контакт; 6 — левый упор; 7 — правая пара контактов; 8 — левая пара контактов; 9— изоляционная колодка; 10— пружннодержатель; 11— фасонный вннт; 12 — шестигранная втулка; 13 — шкала уставок; 14 — указатель уставкн; 15 — верхняя полуось; 16 — хвостовик; 17 — фасонная пластинка; 18 — пружинящая шайба; 19— бронзовая пластинка с серебряной полоской; 20 — передний упор; 21 — задний гибкий упор; 22 — гаситель колебаний; 23 — алюминиевая стойка.

Каждый неподвижный контакт вместе с передним и задним упорами представляет собой контактный узел (рис. 9,г), собранный воедино. Неподвижный контакт представляет собой бронзовую пружинящую пластинку 19, на одном из концов которой приварена серебряная полоска длиной 6 и шириной 2,2 мм.
Передний упор 20 необходим для предупреждения раскачивания контактной пластинки при вибрации панели или щита, на котором установлено данное реле. Задний гибкий упор 21 служит для увеличения жесткости контактной пластинки в конце совместного хода подвижного и неподвижных контактов.
При необходимости контактный узел может перемещаться в пазу пластмассовой колодки на расстояние около 1,5 мм.
Подвижная система реле опирается на верхнюю полуось 15, нижняя полуось является направляющей. Обе полуоси крепятся стопорными винтами в алюминиевой стойке. Полуось представляет собой латунный цилиндр высотой 9 и диаметром 3 мм, в который запрессована стальная шпилька диаметром 1 мм. Конец стальной шпильки заправлен на полусферу, боковая поверхность ее отполирована.
Якорь 3 подвижной системы представляет собой Г- образную стальную пластинку, укрепленную путем сварки на П-образной скобе. К верхней части П-образ- ной скобы, являющейся верхним подпятником подвижной системы, приклепан пластмассовый барабанчик 22 с алюминиевой крышкой. Нижняя часть П-образной скобы имеет отверстие под нижнюю полуось и хвостовик 16, к которому припаивается наружный конец спиральной пружины 4. Пластмассовый барабанчик, наполненный чистым просеянным песком, является гасителем колебаний (вибрации) подвижной системы.
К якорю жестко прикреплена изоляционная фасонная колодочка с подвижными контактами 5 мостиково- го типа. Серебряные мостики свободно поворачиваются вокруг своей оси на угол 5—8°. Угол поворота серебряного мостика определяется упорами, имеющимися на подвижном контакте, и может изменяться посредством отгибания упоров. Осевой люфт мостика составляет 0,1-0,15 мм.

Структура условного обозначения РТ-40, РТ-140


РТ-Х40/ХХ Х4

- РТ-реле тока
- Х-наличие цифры 1 обозначает реле в унифицированной оболочке
- 40-номер разработки
- ХХ-ток максимальной уставки в Амперах 0,2 0,6 2 6 10 20 50 100
200
- Х4-климатическое исполнение(УХЛ,О)и категория (4) по ГОСТ 15543.1-89
Условия эксплуатации РТ 40

Высота над уровнем моря не более 2000 м.
Верхнее рабочее и предельное значение температуры окружающего воздуха 55°С.
Нижнее рабочее и предельное значение температуры окружающего воздуха минус 20°С для исполнения УХЛ4 и минус 10°С для исполнения О4.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и других жидкостей, а также от прямого воздействия солнечной радиации.
Для климатического исполнения О4 обеспечена стойкость к поражению плесневыми грибами.
Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.
Группа механического исполнения М39 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IР40, контактных зажимов для присоединения внешних проводников - IР00 по ГОСТ 14255-69.
По способу защиты человека от поражения электрическим током реле соответствует классу 0 по ГОСТ 12.2.007.0-75.
Конструкция реле обеспечивает безопасность обслуживания в соответствии с ГОСТ 12.2.007.6-93 и является пожаробезопасной. Реле устанавливается на заземленных металлоконструкциях.















Таблица типоисполнений реле РТ-40, РТ-140

Исполнение

Пределы уставки на ток срабатывания реле, А Номинальный ток, А

Потреб-ляемая мощ-ность при токе мини-мальной уставки, ВА, не более

Номенклатур-ный номер

соединение катушек соединение катушек
последова-тельное 1 диапазон парал-лельное 2 диа-пазон последова-тельное 1 диапазон парал-лельное 2 диа-пазон

РТ 40/0,2

0,05-0,1 0,1-0,2 0,4 1,0

0,2

21 040 001

РТ 40/0,6

0,15-0,3 0,3-0,6 1,6 2,5

0,2

21 040 002

РТ 40/2

0,5-1,0 1,0-2,0 2,5 6,3

0,2

21 040 003

РТ 40/6

1,5-3,0 3,0-6,0 10 16

0,5

21 040 004

РТ 40/10

2,5-5,0 5,0-10,0 16 16

0,5

21 040 005

РТ 40/20

5,0-10,0 10,0-20,0 16 16

0,5

21 040 007

РТ 40/50

12,5-25,0 25,0-50,0 16 16

0,8

21 040 008

РТ 40/100

25,0-50,0 50,0-100,0 16 16

1,8

21 040 009

РТ 40/200

50,0-100,0 100,0-200,0 16 16

8

21 040 010

РТ 140/0,2

0,05-0,1 0,1-0,2 0,4 1,0

0,2

21 140 001

РТ 140/0,6

0,15-0,3 0,3-0,6 1,6 2,5

0,2

21 140 002

РТ 140/2

0,5-1,0 1,0-2,0 2,5 6,3

0,2

21 140 003

РТ 140/6

1,5-3,0 3,0-6,0 10 16

0,5

21 140 004

РТ 140/10

2,5-5,0 5,0-10,0 16 16

0,5

21 140 005

РТ 140/20

5,0-10,0 10,0-20,0 16 16

0,5

21 140 007

РТ 140/50

12,5-25,0 25,0-50,0 16 16

0,8

21 140 008

РТ 140/100

25,0-50,0 50,0-100,0 16 16

1,8

21 140 009

РТ 140/200

50,0-100,0 100,0-200,0 16 16

8

21 140 010



chebelektra.com

РЕЛЕ ТОКА РТ 40/10, ПРОГРЕССЭНЕРГО

Реле РТ 40/10 предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока.

Структура условного обозначения реле РТ 40/10

РТ Х40/ХХ Х4

РТ - реле тока;

Х - наличие цифры 1 обозначает реле в унифицированной оболочке;

40 - номер разработки;

ХХ - ток максимальной уставки, А: 0,2; 0,6; 2; 6; 10; 20; 50; 100; 200;

Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Типоисполнение

реле

Пределы уставки на ток срабатывания реле, А

Номинальный ток, А

Потребляемая мощность при токе минимальной уставки, VА, не более

Номенклатурный

номер

соединение катушек

соединение катушек

последоват.

1 диапазон

параллельное

2 диапазон

последоват.

1 диапазон

параллельное

2 диапазон

РТ 40/0,2

0,05-0,1

0,1-0,2

0,4

1,0

0,2

21 040 001

РТ 40/0,6

0,15-0,3

0,3-0,6

1,6

2,5

0,2

21 040 002

РТ 40/2

0,5 –1,0

1,0-2,0

2,5

6,3

0,2

21 040 003

РТ 40/6

1,5 –3,0

3,0-6,0

10

16

0,5

21 040 004

РТ 40/10

2,5 –5,0

5,0-10,0

16

16

0,5

21 040 005

РТ 40/20

5 ,0 -10,0

10,0-20,0

16

16

0,5

21 040 007

РТ 40/50

12,5-25,0

25,0-50,0

16

16

0,8

21 040 008

РТ 40/100

25,0-50,0

50,0-100,0

16

16

1,8

21 040 009

РТ 40/200

50,0-100,0

100,0-200,0

16

16

8

21 040 010

РТ 140/0,2

0,05-0,1

0,1-0,2

0,4

1,0

0,2

21 140 001

РТ 140/0,6

0,15-0,3

0,3-0,6

1,6

2,5

0,2

21 140 002

РТ 140/2

0,5 –1,0

1,0-2,0

2,5

6,3

0,2

21 140 003

РТ 140/6

1,5 –3,0

3,0-6,0

10

16

0,5

21 140 004

РТ 140/10

2,5 –5,0

5,0-10,0

16

16

0,5

21 140 005

РТ 140/20

5 ,0 -10,0

10,0-20,0

16

16

0,5

21 140 007

РТ 140/50

12,5-25,0

25,0-50,0

16

16

0,8

21 140 008

РТ 140/100

25,0-50,0

50,0-100,0

16

16

1,8

21 140 009

РТ 140/200

50,0-100,0

100,0-200,0

16

16

8

21 140 010

Технические данные

Номинальная частота, Hz

50

Количество контактов



- замыкающих

1

- размыкающих

1

Класс точности

5

Коэффициент возврата, не менее:



- на минимальной уставке шкалы

0,85

- на оcтальных уставках шкалы

0,8

Время замыкания замыкающего контакта, s, не более:



при отношении входного тока к току срабатывания, равном:



- 1,2

0,1

- 3,0

0,03

Длительно допустимый ток на обмотках катушек, А

1,1 Iн

Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А:



- в цепях постоянного тока с постоянной времени не более 0,005 s, W

60

- в цепях переменного тока с коэффициентом мощности не менее 0,5, VА

300

Коммутационная износостойкость, циклы ВО

2500

Значения потребляемой мощности и типоисполнения реле приведены в таблице 2

Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) – РТ 40; переднее, заднее (винтом) – РТ 140.

Габаритные размеры, mm,не более:



- РТ 40

67 х 128 х 158

- РТ 140

66 х 138 х 181

Масса, кg, не более:



- РТ 40

0,7

- РТ 140

0,85

Закажи прямо сейчас!

xn----7sbbh1btbu.xn--p1ai

37. Назначение, область применения и конструкции реле рт – 40.

Максимальное реле тока РТ-40 применяется в устройствах ре­лейной защиты и автоматики в качестве органа, реагирующего на уве­личение тока в контролируемой цепи. Конструкция реле поясняется на рис. а. Магнитная система реле состоит из П-образного шихтован­ного сердечника и Г-образного якоря . На сердечнике расположены две катушки концы которых выведены на зажимы цоколя реле.

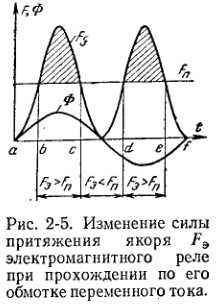

При прохождении тока по обмотке реле магнитный поток, соз­даваемый этим током, намагничивает подвижный якорь. Возникающая при этом электромагнитная сила, действующая на якорь, будет обуславливать вращающий момент, поворачивающий подвижную систему и связанный с осью контактный мостик . Замыкание цепи произойдет при соприкосновении подвижных контактов с неподвижными, прива­ренными к плоским бронзовым пружинам. Перемещению подвижной системы препятствует спиральная пружина 4, создающая противодействующий момент.

Для надежного срабатывания реле необходимо, чтобы вра­щающий момент превосходил противодействующий момент пружины, а также моменты трения и инерции подвижной системы. Равенство моментов определяет граничное условие, т. е. условие срабатывания реле. Отсюда следует, что для реле подобного типа наиболее простым способом изменения тока срабатывания является изменение натяжения пружины. Если ослабить пружину, то ток срабатывания реле уменьшится.

У реле типа РТ-40 при перемещении указателя от крайнего ле­вого в крайнее правое положение ток срабатывания увеличивается в 2 раза. Ток срабатывания реле можно также изменить переключением катушек с последовательного соединения на параллельное. В послед­нем случае ток, проходящий по каждой катушке, уменьшается в 2 раза и, следовательно, для получения той же намагничивающей силы, что и в первом случае (при последовательном соединении), потребуется в 2 раза больший ток в цепи реле. Таким образом, ток срабатывания реле можно изменить в 4 раза относительно минимальной уставки. Схема внутренних соединений реле представлена на рис. б.

Цифрами обозначена принятая маркировка зажимов. Для согла­сованного включения катушек реле должно быть включено в цепь крайними зажимами - 2 и 8. При последовательном соединении обмо­ток накладкой соединяются средние зажимы 4 и 6, при параллельном соединении используются две накладки - между зажимами 2 - 4 и 6 - 8. Цифра под дробью в марке реле, указанной на его щитке, обозначает максимальный ток срабатывания реле. Так, например, для реле РТ-40/10 диапазон уставок токов срабатывания будет (2,5 - 5) А при по­следовательном соединении обмоток и (5 - 10) А при параллельном соединении. Учитывая, что шкала реле градуируется при последова­тельном соединении обмоток, во втором случае цифры уставок следу­ет увеличивать в 2 раза.

Коэффициент возврата реле должен приближаться к единице.

Ip

1 2

Ik

3 4

5 6

Ik

7 8

Рис а

Рис б

38. Причины появления вибрации контактов электромагнитных реле переменного тока. Меры уменьшения вибрации контактов у реле рт-40.

Контакты реле являются очень ответственным элементом в схемах защит. Они должны обеспечить надежное замыкание и размыкание тока в управляемых ими цепях и быть рассчитаны на многократное действие.

Коммутационная способность контактов условно характеризуется мощностью, при которой они обеспечивают замыкание и размыкание цепей. Величина этой мощности SК выражается как произведение напряжения источника оперативного тока U на наибольший ток IК, прохождение котoporo допускается через контакт, т. е.

SК=UIК.

Вибрация якоря реле при работе реле на переменном токе

Реле переменного тока питается током ip= Iт sinώt, при этом мгновенное значение. С учетом, что sin2t=1/2(1-cos2ώt), получим

Fэt=kIт2-kIт2cos2t.

Следовательно, мгновенное значение Fэt содержит две составляющие: постоянную k Iт2 и переменную

k Iт2 cos 2t, изменяющуюся с двойной частотой. Результирующая электромагнитная сила Рэ имеет пульсирующий характер, дважды изменяясь от нуля до максимального значения в течение каждого периода (рис. 2-5). В то же время противодействующая сила пружины Fп имеет неизменное значение.

В результате в период времени аЬ, cd, еf и т.д. (рис. 2-5), когда Fп > Fэt , якорь реле стремится отпасть, а в периоды времени Ьс, de и т. д., когда Fэt> Fп ­ вновь втянуться. Притянутый якорь при этом

непрерывно вибрирует вследствие периодического изменения знака действующей на нero результирующей силы Fрез = Fэt ­-Fп .

Вибрация якоря оказывает вредное влияние на работу реле, вызывает вибрацию контактов при срабатывании, что приводит к их подгоранию, а также вызывает износ осей и цапф, на которые они опираются.

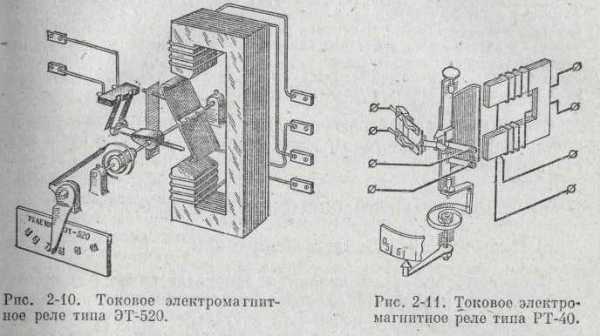

Для уменьшения вибрации контактов в конструкции реле РТ-40 предусмотрен совместный ход подвижного и неподвижного контактов и специальное устройство — гаситель вибрации, представляющий собой барабанчик, заполненный хорошо просушенным кварцевым песком. При любом ускорении подвижной системы песчинки приходят в движение и часть сообщенной якорю энергии тратится на преодоление сил трения между песчинками.

studfiles.net

Реле тока РТ 40/6, ПРОГРЕССЭНЕРГО

Реле РТ 40/6 предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока.

Структура условного обозначения реле РТ 40/6

РТ Х40/ХХ Х4

РТ - реле тока;

Х - наличие цифры 1 обозначает реле в унифицированной оболочке;

40 - номер разработки;

ХХ - ток максимальной уставки, А: 0,2; 0,6; 2; 6; 10; 20; 50; 100; 200;

Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Типоисполнение

реле

Пределы уставки на ток срабатывания реле, А

Номинальный ток, А

Потребляемая мощность при токе минимальной уставки, VА, не более

Номенклатурный

номер

соединение катушек

соединение катушек

последоват.

1 диапазон

параллельное

2 диапазон

последоват.

1 диапазон

параллельное

2 диапазон

РТ 40/0,2

0,05-0,1

0,1-0,2

0,4

1,0

0,2

21 040 001

РТ 40/0,6

0,15-0,3

0,3-0,6

1,6

2,5

0,2

21 040 002

РТ 40/2

0,5 –1,0

1,0-2,0

2,5

6,3

0,2

21 040 003

РТ 40/6

1,5 –3,0

3,0-6,0

10

16

0,5

21 040 004

РТ 40/10

2,5 –5,0

5,0-10,0

16

16

0,5

21 040 005

РТ 40/20

5 ,0 -10,0

10,0-20,0

16

16

0,5

21 040 007

РТ 40/50

12,5-25,0

25,0-50,0

16

16

0,8

21 040 008

РТ 40/100

25,0-50,0

50,0-100,0

16

16

1,8

21 040 009

РТ 40/200

50,0-100,0

100,0-200,0

16

16

8

21 040 010

РТ 140/0,2

0,05-0,1

0,1-0,2

0,4

1,0

0,2

21 140 001

РТ 140/0,6

0,15-0,3

0,3-0,6

1,6

2,5

0,2

21 140 002

РТ 140/2

0,5 –1,0

1,0-2,0

2,5

6,3

0,2

21 140 003

РТ 140/6

1,5 –3,0

3,0-6,0

10

16

0,5

21 140 004

РТ 140/10

2,5 –5,0

5,0-10,0

16

16

0,5

21 140 005

РТ 140/20

5 ,0 -10,0

10,0-20,0

16

16

0,5

21 140 007

РТ 140/50

12,5-25,0

25,0-50,0

16

16

0,8

21 140 008

РТ 140/100

25,0-50,0

50,0-100,0

16

16

1,8

21 140 009

РТ 140/200

50,0-100,0

100,0-200,0

16

16

8

21 140 010

Технические данные

Номинальная частота, Hz

50

Количество контактов



- замыкающих

1

- размыкающих

1

Класс точности

5

Коэффициент возврата, не менее:



- на минимальной уставке шкалы

0,85

- на оcтальных уставках шкалы

0,8

Время замыкания замыкающего контакта, s, не более:



при отношении входного тока к току срабатывания, равном:



- 1,2

0,1

- 3,0

0,03

Длительно допустимый ток на обмотках катушек, А

1,1 Iн

Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А:



- в цепях постоянного тока с постоянной времени не более 0,005 s, W

60

- в цепях переменного тока с коэффициентом мощности не менее 0,5, VА

300

Коммутационная износостойкость, циклы ВО

2500

Значения потребляемой мощности и типоисполнения реле приведены в таблице 2

Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) – РТ 40; переднее, заднее (винтом) – РТ 140.

Габаритные размеры, mm,не более:



- РТ 40

67 х 128 х 158

- РТ 140

66 х 138 х 181

Масса, кg, не более:



- РТ 40

0,7

- РТ 140

0,85

Закажи прямо сейчас!

xn----7sbbh1btbu.xn--p1ai

РЕЛЕ ТОКА РТ 40/50, ПРОГРЕССЭНЕРГО

Реле РТ 40/50 предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока.

Структура условного обозначения реле РТ 40/50

РТ Х40/ХХ Х4

РТ - реле тока;

Х - наличие цифры 1 обозначает реле в унифицированной оболочке;

40 - номер разработки;

ХХ - ток максимальной уставки, А: 0,2; 0,6; 2; 6; 10; 20; 50; 100; 200;

Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Типоисполнение

реле

Пределы уставки на ток срабатывания реле, А

Номинальный ток, А

Потребляемая мощность при токе минимальной уставки, VА, не более

Номенклатурный

номер

соединение катушек

соединение катушек

последоват.

1 диапазон

параллельное

2 диапазон

последоват.

1 диапазон

параллельное

2 диапазон

РТ 40/0,2

0,05-0,1

0,1-0,2

0,4

1,0

0,2

21 040 001

РТ 40/0,6

0,15-0,3

0,3-0,6

1,6

2,5

0,2

21 040 002

РТ 40/2

0,5 –1,0

1,0-2,0

2,5

6,3

0,2

21 040 003

РТ 40/6

1,5 –3,0

3,0-6,0

10

16

0,5

21 040 004

РТ 40/10

2,5 –5,0

5,0-10,0

16

16

0,5

21 040 005

РТ 40/20

5 ,0 -10,0

10,0-20,0

16

16

0,5

21 040 007

РТ 40/50

12,5-25,0

25,0-50,0

16

16

0,8

21 040 008

РТ 40/100

25,0-50,0

50,0-100,0

16

16

1,8

21 040 009

РТ 40/200

50,0-100,0

100,0-200,0

16

16

8

21 040 010

РТ 140/0,2

0,05-0,1

0,1-0,2

0,4

1,0

0,2

21 140 001

РТ 140/0,6

0,15-0,3

0,3-0,6

1,6

2,5

0,2

21 140 002

РТ 140/2

0,5 –1,0

1,0-2,0

2,5

6,3

0,2

21 140 003

РТ 140/6

1,5 –3,0

3,0-6,0

10

16

0,5

21 140 004

РТ 140/10

2,5 –5,0

5,0-10,0

16

16

0,5

21 140 005

РТ 140/20

5 ,0 -10,0

10,0-20,0

16

16

0,5

21 140 007

РТ 140/50

12,5-25,0

25,0-50,0

16

16

0,8

21 140 008

РТ 140/100

25,0-50,0

50,0-100,0

16

16

1,8

21 140 009

РТ 140/200

50,0-100,0

100,0-200,0

16

16

8

21 140 010

Технические данные

Номинальная частота, Hz

50

Количество контактов

- замыкающих

1

- размыкающих

1

Класс точности

5

Коэффициент возврата, не менее:

- на минимальной уставке шкалы

0,85

- на оcтальных уставках шкалы

0,8

Время замыкания замыкающего контакта, s, не более:

при отношении входного тока к току срабатывания, равном:

- 1,2

0,1

- 3,0

0,03

Длительно допустимый ток на обмотках катушек, А

1,1 Iн

Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А:

- в цепях постоянного тока с постоянной времени не более 0,005 s, W

60

- в цепях переменного тока с коэффициентом мощности не менее 0,5, VА

300

Коммутационная износостойкость, циклы ВО

2500

Значения потребляемой мощности и типоисполнения реле приведены в таблице 2

Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) – РТ 40; переднее, заднее (винтом) – РТ 140.

Габаритные размеры, mm,не более:

- РТ 40

67 х 128 х 158

- РТ 140

66 х 138 х 181

Масса, кg, не более:

- РТ 40

0,7

- РТ 140

0,85

Закажи прямо сейчас!

xn----7sbbh1btbu.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
