Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Если вы определили, что в вашем перфораторе вышел из строя ротор, а средств на новый у вас нет, или есть желание воскресить деталь своими руками, то эта инструкция для вас.

Устройство перфоратора Макита настолько простое, что ремонт Makita 2450, 2470 не вызывает особых затруднений. Главное, придерживаться наших советов.

Кстати, ремонт перфоратора своими руками может выполнить практически каждый пользователь, имеющий начальные навыки слесаря.

С чего начать?

Поскольку устройство перфоратора несложное, то ремонт перфоратора makita надо начинать с его разборки. Разборку перфоратора лучше всего выполнять по уже проверенному порядку.

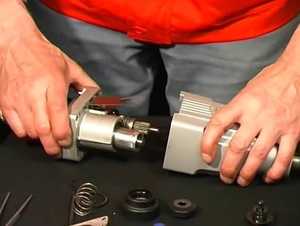

Алгоритм разборки перфоратора:

1. Снимаете заднюю крышку на ручке.
2. Извлекаете электрические угольные щетки.
3. Отсоединяете корпус механического блока и корпус статора.
4. От механического блока отсоединяете ротор.
5. Из корпуса статора извлекаете статор.

Запомните, корпус статора зеленого цвета, корпус механического блока с ротором черного цвета.

Отсоединив ротор от механического блока, переходим к определению характера неисправности. Ротор Makita HR2450 поз.54; артикул 515668-4.

Как найти короткое замыкание в роторе

Поскольку вы производите самостоятельный ремонт перфораторов, вам необходима
электрическая схема перфоратора Makita 2450, 2470.

В перфораторах Макита 2470, 2450 применяются коллекторные электродвигатели переменно тока.

Определение целостности коллекторного двигателя начинается с общего визуального осмотра. У неисправного ротора поз.54 видны следы подгорелой обмотки, царапины на коллекторе, следы гари на ламелях коллектора. Короткое замыкание можно определить только у ротора, в цепи которого отсутствует обрыв.

Для определения короткого замыкания(КЗ) лучше всего воспользоваться специальным прибором ИК-32.

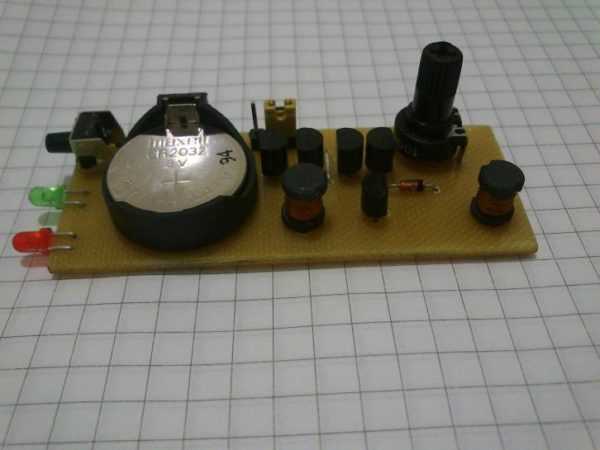

Проверка якоря на КЗ при помощи самодельного индикатора

Видео: как проверить якорь, статор

Убедившись, с помощью указанного прибора или прибора самодельного, в том, что у ротора между витками короткое замыкание, приступайте к его разборке.

Роторы перед разборкой

Перед разборкой обязательно зафиксируйте направление намотки. Это делается очень просто. Взглянув в торец ротора со стороны коллектора, вы увидите направление намотки. Направлений намотки бывает два: по часовой и против часовой стрелки. Зафиксируйте и запишите, эти данные вам обязательно понадобятся при самостоятельной намотке. У ротора перфоратора Makita направление намотки по часовой стрелке, правое.

Порядок разборки, ремонта, сборки ротора перфоратора

Вот последовательность ремонта ротора с коротким замыканием обмоток:

1. Обрезка лобовой части обмоток.
2. Снятие коллектора и лобовых частей и измерение диаметра снимаемого провода.
3. Удаление и чистка изоляции пазов с подсчетом количества витков по срезам.
4. Подборка нового коллектора.
5. Установка нового коллектора.
6. Изготовление заготовок из изоляционного материала.
7. Установка гильз в пазы.
8. Намотка якоря.
9. Распайка выводов.
10. Процесс термоусадки.
11. Бронирование оболочки.
12. Пропитка оболочки.
13. Пропитка коллектора
14. Фрезерование пазов ламелей коллектора
15. Балансировка
16. Зачистка и шлифовка ротора.

Теперь рассмотрим все по порядку.

Этап I

На первом этапе с якоря надо снять коллектор. Коллектор снимается после расточки или распиловки лобовых частей обмотки.

Разрезка лобовых частей обмотки

Если вы производите самостоятельный ремонт перфоратора, то распилить лобовые части обмотки можно при помощи ножовки по металлу. Зажав ротор в тисках через алюминиевые прокладки, распилите по кругу лобовые части обмотки, как показано на фото.

Этап II

Для освобождения коллектора, последний надо зажать газовым ключом за ламели и провернуть вместе с обрезанной лобовой частью обмотки, проворачивая ключ в разные стороны.

Второй способ снятия коллектора и лобовых частей

Ротор при этом зажмите в тиски через прокладки из мягкого металла.

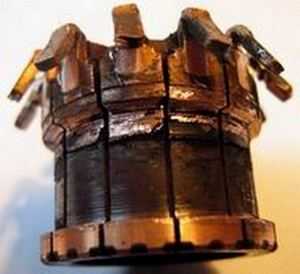

Коллектор снят

Аналогично снимаете и вторую лобную часть, используя газовый ключ.

Всегда контролируйте усилие фиксации ротора в тисках, постоянно подтягивая зажим.

Этап III

Когда вы снимите коллектор и боковины обмотки, переходите к удалению из пазов остатков проволоки, следов изоляции. Лучше всего для этого использовать молоток и алюминиевое или медное зубило. Изоляция должна быть удалена полностью, а поверхность канавок зачищена наждачкой.

Зачищаем пазы от изоляции

Но перед тем, как удалить следы обмотки из паза, постарайтесь посчитать количество витков, уложенных в нескольких пазах. При помощи микрометра замерьте диаметр используемого провода. Обязательно проконтролируйте, насколько процентов заполнены пазы ротора проводом. При малом заполнении можно использовать при новой намотке провод большего диаметра.

Замер диаметра провода перед удалением проводов из пазов

Кстати, зачищать изоляцию можно, обернув наждачной бумагой кусок деревяшки нужного профиля.

Подберите новый коллектор нужного диаметра и конструкции. Установку нового коллектора лучше всего выполнять на деревянном бруске, установив на него вертикально вал ротора.

Засунув коллектор на ротор, мягкими ударами молотка через медную наставку запрессовать коллектор на старое место.

Насаженный новый коллектор

Подошла очередь к установке гильз изоляции. Для изготовления гильз изоляции используйте электрокартон, синтофлекс, изофлекс, лакоткань. Короче, то, что легче всего приобрести.

Установка новых гильз в зачищенные пазы

Теперь самое сложное и ответственное.

Как намотать ротор своими руками.

Намотка ротора представляет собой трудоемкий и сложный процесс и требует усидчивости и терпения.

Вариантов намотки два:

• Самостоятельно вручную без приспособлений намотки;
• С применением простейших приспособлений.

Вариант I

По первому варианту, надо брать ротор в левую руку, а заготовленный провод нужного диаметра и нужной длины с небольшим запасом в правую и наматывать, постоянно контролируя количество витков. Вращение намотки от себя по часовой стрелке.

Порядок намотки простой. Закрепите начало провода за подшипник, проденьте в паз ламели и начинайте намотку в пазу ротора напротив паза ламели.

Вариант II

Для облегчения процесса намотки можно собрать простое приспособление. Приспособление целесообразно собирать при намотке якорей более одного.

Вот видео простого приспособления для намотки роторов коллекторного двигателя.

Приспособление для намотки якоря со счетчиком количества витков

Но начинать намотку надо с подготовки данных.

В перечень данных должны входить:

1. Длина ротора=153 мм.
2. Длина коллектора=45 мм.
3. Диаметр ротора=31,5 мм.
4. Диаметр коллектора=21,5 мм.
5. Диаметр провода.
6. Количество пазов= 12.
7. Шаг катушки =5.
8. Количество ламелей на коллекторе=24.
9. Направление намотки катушек ротора=правое.
10. Процент заполнения пазов проводом=89.

Данные длинны, диаметра, количество пазов и количество ламелей вы сможете получить во время разборки ротора.

Диаметр проволоки измеряйте микрометром, когда достанете обмотку из пазов ротора.

Все данные вам надо собрать во время разборки ротора.

Алгоритм намотки якоря Макита

Алгоритм перемотки ротора

Порядок намотки любого ротора зависит от количества пазов в роторе, количества ламелей коллектора. Направление намотки вы установили перед разборкой и зарисовали.

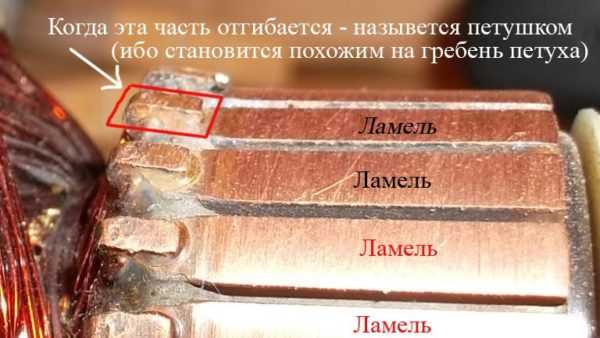

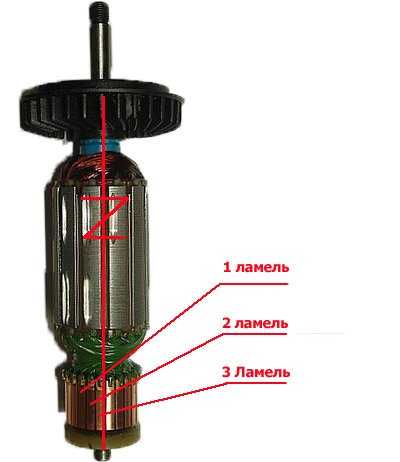

На коллекторе выберите ламель отсчета. Это будет начало намотки. Обозначьте начальную ламель точкой при помощи лака для ногтей.

Начало намотки

При разборке ротора мы установили, что у ротора пазов 12, а у коллектора 24 ламели.

А еще мы установили, что направление намотки по часовой стрелке, если смотреть со стороны коллектора.

Установив в пазы изоляционные гильзы из электрокартона или его аналога, припаяв конец обмоточного провода к ламели №1, начинаем намотку.

Провод укладывается в паз 1 напротив, и возвращается через шестой паз(1-6), и так до нужного количества витков с шагом z=5. Середина обмотки припаивается к ламели №2 по часовой стрелке. В эту же секцию наматывается такое же количество витков, а конец провода припаивается к ламели №3. Одна катушка намотана.

Начало новой катушки производится с ламели №3, середина распаивается на ламели №4, намотка в те же пазы(2-7), а конец на ламели №5. И так до того состояния, когда последняя катушка не закончится на ламели №1. Цикл замкнулся.

Ротор намотан

Пропаяв концы обмоток к ламелям коллектора, переходим к бронированию ротора.

Процесс бронирования оболочки ротора

Бронирование ротора производится для закрепления обмоток, ламелей и обеспечения сохранности ротор и его частей при работе на высоких оборотах.

Правильное закрепление обмотки перед пропиткой

Бронированием называется технологический процесс закрепления катушек ротора при помощи монтажной нити.

Процесс пропитки катушек ротора

Пропитку ротора следует выполнять с подключением к сети переменного тока. Это делается при помощи ЛАТРа. Но лучше такую процедуру делать с использованием трансформатора, на обмотку которого подается переменное напряжение через ЛАТР.

Фото пропитки с ЛАТРом

Задача состоит в том, что при подаче переменно напряжения витки намотанных катушек вибрируют, нагреваются. А это способствует лучшему прониканию изоляции внутрь витков.

В качестве изолирующего материала рекомендуется использовать эпоксидный клей.

Эпоксидный клей

Разводится клей в теплом состоянии согласно инструкции.  Наносится эпоксидный клей на разогретую обмотку ротора при помощи деревянной лопатки.

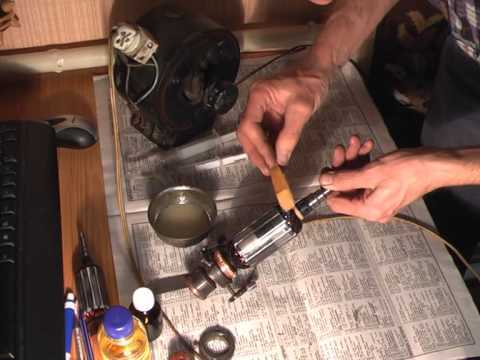

Пропитка ротора перфоратора Makita 2470 в домашних условиях

После тщательной пропитки дайте ротору остыть. В процессе остывания пропитка затвердеет и станет сплошным монолитом. Вам останется удалить ее потеки.

Процесс зачистки коллектора от излишков пропитки

Как бы вы тщательно и аккуратно не наносили пропитку, ее частицы попадают на ламели коллектора, затекают в пазы.

На следующем этапе и надо все пазы и ламели тщательно зачистить, заполировать.

Пазы можно зачищать куском ножовочного полотна, заточенным как для резки оргстекла. А зачистку ламелей можно производить мелкой наждачной бумагой, зажав ротор в патрон электродрели.

Сначала зачищается поверхность  ламелей, затем фрезеруются пазы коллектора.

Фрезерование пазов

Переходим к балансировке якоря.

Процесс балансировки якоря

В обязательном порядке балансировка якорей производится для высокооборотистого инструмента. Перфоратор Макита таковым не является, но проверить балансировку не лишне.

Правильно отбалансированный ротор значительно увеличит время работы подшипников, уменьшит вибрацию инструмента, снизит шум при работе.Балансировку выполнят на ножах, двух направляющих выставленных, в горизонт при помощи уровня. Ножи устанавливаются на ширину, позволяющую уложить собранный ротор на вал. Ротор должен лежать строго горизонтально.

Балансировка путем высверливания излишков металла

Если нарушен баланс ротора, то он всегда будет занимать положение, при котором лишний вес будет внизу. Для компенсации надо с противоположной стороны всунуть груз под прокладку катушек, так чтобы он не выходил за пределы диаметра ротора. А можно засверлить излишки металла со стороны лишнего веса.

Так, перекатывая ротор на ножах, вы сможете его тщательно отбалансировать.

Все! Ротор к установке готов.

sdelalremont.ru

Как шлифовать коллектор якоря перфоратора своими руками

Правильная работа перфоратора Makita 2450 с коллекторным двигателем сопровождается незначительным искрением щеток в районе коллектора. У исправно работающего электродвигателя искрение равномерное с коротким хвостом.

По изменению картины искрения можно определить характер и место неисправности в перфораторе Makita 2450, 2470.

Причинами увеличения искрения в коллекторе электродвигателя могут быть неисправности щеток и их износ, короткое замыкание или обрыв якоря, неисправность статорных обмоток электродвигателя, поломка или неправильное крепление щеткодержателей.

Существенное искрение в районе коллектора приводит к появлению борозд на коллекторе, подгоранию пластин, неравномерному истиранию щеток.

Возникновение перечисленных дефектов вызывает быстрый износ и выработку ламелей самого коллектора.



Шероховатость выше нормы

Поскольку перфоратор является мощным инструментом, допускается небольшое искрение без нагрузки, при значительных усилиях на инструмент возможно пробегание одиночных искр по кругу. В случае сильного искрения необходимо выяснить причину появления сильного искрения.

Самой распространенной неисправностью на коллекторе является увеличивающаяся шероховатость ламелей при усиливающемся искрении щеток.

Увеличение шероховатости поверхности коллектора перфоратора Makita 2450 происходит не только за счет усиления искрения. На медных пластинах коллектора образуется окись меди, по твердости превышающая твердость угольных щеток. На величину шероховатости влияет неравномерный износ щеток и нагар от искрения.

Царапины образуются не только из-за неравномерного износа щеток и разной структуры материала, но и попадания в рабочую зону твердых частиц из воздуха.

Неправильное хранение перфоратора Макита  может привести к появлению окиси на медных пластинах коллектора из-за высокой влажности или значительных перепадов температур при работе.

Чтобы устранить дефекты поверхности коллектора, его надо отшлифовать.

Как правильно отшлифовать поверхность коллектора

Прежде чем приступать к доработке коллектора перфоратора Makita 2470, надо обязательно выполнить балансировку ротора.

Вариант замера биения коллектора относительно ротора

В домашних условиях шлифовку коллектора перфоратора Макита 2450или 2470 лучше всего проводить наждачной бумагой, закрепленной на деревянной колодке уже на отбалансированном роторе.

Конец вала ротора крепится в патроне дрели через мягкую медную или алюминиевую фольгу. Дрель с ротором надежно крепится в тисках или самодельном приспособлении.

Вращая ротор, постарайтесь отцентрировать его в патроне дрели.

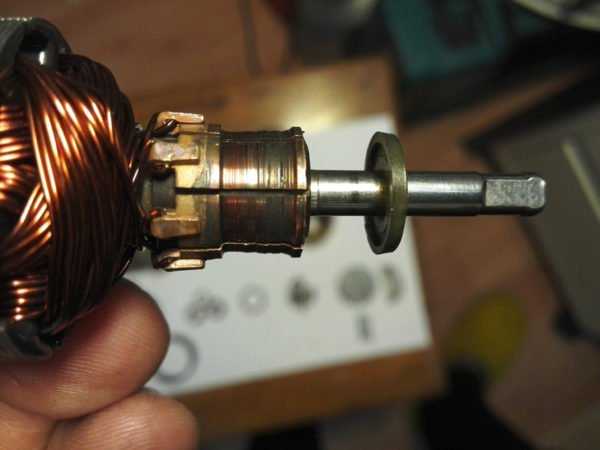

Установка ротора в патрон

Как центровать ротор в дрели перед шлифовкой

Центровка ротора в патроне дрели производится для обеспечения минимального биения радиальной поверхности коллектора относительно вала ротора.

Сначала проверьте биение губок патрона. Закрепите дрель в тисках, установите в патрон сверло самого большого диметра.

Вращая дрель, подведите к вращающейся боковой поверхности сверла карандаш, опирая его на простой упор. При минимальном биении карандаш будет очерчивать на поверхности сверла сплошную линию. Если биение значительное, поменяйте патрон в дрели или подберите дрель с меньшим биением патрона.

Теперь вместо сверла зажмите вал ротора и таким же способом определите места биения ротора или коллектора.

Процесс шлифования коллектора

Процесс шлифовки коллектора надо начинать с подбора наждачного материала. Для шлифовки коллектора рекомендуется использовать шлифовальную бумагу или надфиль.

Выбирайте шлифовальную бумагу нескольких номеров, начиная от №100 и выше.

Теперь приступайте к шлифованию. Приложив к коллектору деревянную колодку с закрепленной наждачной бумагой, вращайте дрель и, не сильно прижимая колодку к поверхности коллектора, шлифуйте.

Шлифовка коллектора в дрели

Операцию шлифования рекомендуется применять на уже работавших роторах с незначительной выработкой коллектора.

Правильное искрение щеток

Если вы произвели на роторе перфоратора Makita 2470 замену коллектора, то после его насадки на вал, коллектор надо проточить. Эта операция выполняется для устранения радиального биения поверхности ламелей нового коллектора относительно вала якоря.

Протачивать коллектор лучше всего на токарном станке с применением оправок. Но можно данную операцию выполнить и в домашних условиях. Правда, без дополнительного приспособления не обойтись.Видео поможет разобраться в проточке коллектора.

Как правило, щеткодержатели на перфораторах крепятся напротив друг друга. Продолжительная работа щеток приводит к образованию на коллекторе желобков, образующих волнистость на поверхности. Такую выработку можно устранить только на токарном станке, проточив коллектор.

Чтобы уменьшить образование желобков на коллекторе, надо стараться располагать щеткодержатели в шахматном порядке.

Как зачистить пазы коллектора перфоратора

А вот зачистку пазов между ламелями надо проводить, поскольку миканит, материал прокладок между ламелями, тверже медных ламелей и меньше изнашивается. Со временем миканитовые прокладки изнашиваются меньше, и их высота превышает высоту медных ламелей.

Для выравнивания высот пазы между ламелями фрезеруются, или, говоря простым языком, продороживаются.

Фрезерование своими руками лучше всего выполнять кусочком пилы по металлу, заточенной по ширине пазов коллектора.

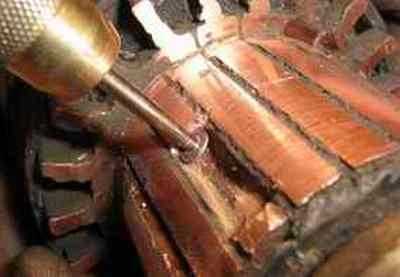

Фрезеровка пазов вручную

Параллельно краю паза прикладывается металлическая линейка, пила прижимается к ее краю и протягивается со слабым нажимом. Паз фрезеруется до высоты медной ламели.

Фрезеровка пазов заканчивается удалением остаток материала при помощи волосяной щетки и снятием фасок при помощи шабера, сделанного из надфиля. Шлифовку лучше сделать войлоком.

Любую фрезеровку следует заканчивать шлифованием и продувкой воздуха.

На величину выработки коллектора влияет и состояние подшипников. Изношенность подшипников приводит к увеличению биения коллектора, что в свою очередь приводит к ускорению износа угольных щеток. Для устранения биения коллектора подозрительные подшипники рекомендуется заменить новыми.

Как контролировать состояние щеток

Устанавливая новые угольные щетки, рекомендуется обязательно притирать их для лучшего прилегания к поверхности коллектора.

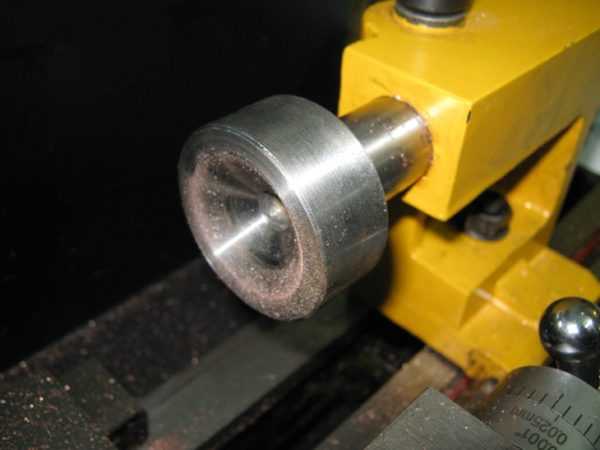

Лучше всего подгонять угольные щетки на самодельном притире. Притир представляет собой вал, на котором закреплена наждачная бумага. Проще всего вал выполнить из дерева диаметром, равным диаметру коллектора, проточив заготовку на токарном станке. Внутрь вала плотно по оси вставляется металлический стержень. Приспособление крепится в патрон электродрели, дрель включается, и щетки подводятся к вращающемуся наждачному кругу.

Подгонку следует проводить осторожно, периодически прикладывая щетки к коллектору ротора для проверки их на просвет.

Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей. Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры.

Щетки не должны болтаться в щеткодержателе, а плотно прижимаются к ламелям коллектора. Сила прижима регулируется пружинами в щеткодержателе.

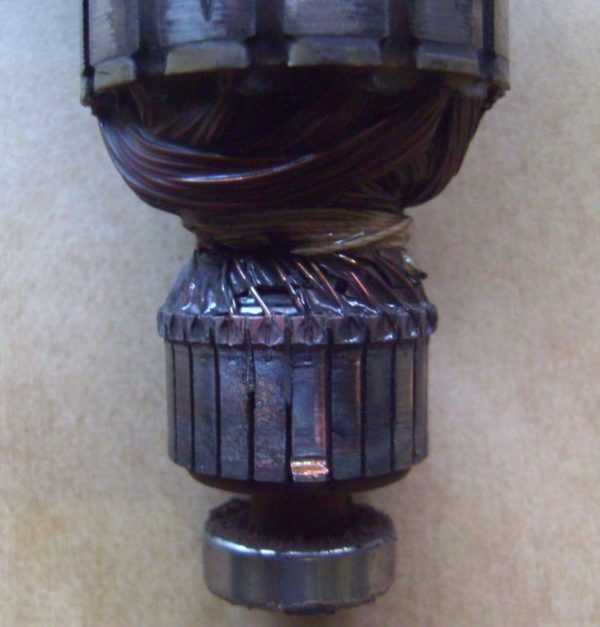

Искрение неисправного коллектора

Увеличение искрения на коллекторе ротора может появляться в связи с коротким замыканием якоря, обрывом катушек якоря, коротким замыканием обмоток на корпус якоря. Все эти неисправности устраняются только при капитальном ремонте ротора.

sdelalremont.ru

Ремонт перфоратора своими руками, запчасти, смена патрона, смазка деталей, видео

Ремонт перфоратора сложен из-за компоновки узлов с механическим сопряжением и энергетическим блоком. Все детали имеют микронные допуски и выверенную последовательность выполнения действий. Поэтому нужно обеспечить должный уход и техническую эксплуатацию инструмента в соответствии с требованием инструкции, тем самым продлив межремонтный период.

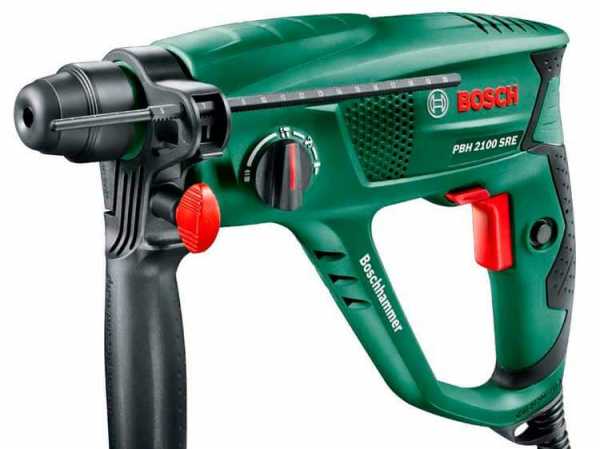

Устройство перфоратора

Немного найдётся пользователей инструмента, изучивших не только порядок нажатия рычагов и кнопок, но понимающих, что происходит в механизме в результате полученной команды. Не зная взаимодействия узлов, невозможно выполнить даже самый мелкий ремонт перфоратора.

Есть признаки неполадок, которые относятся к силовой части, а иногда происходит механический износ или поломка деталей.

Силовая часть ударного инструмента

Электрические схемы и оборудование сосредоточены в одной части и представлены в разрезе на фото.

Признаками неисправности, требующие замены деталей или ремонта перфоратора по силовой части могут быть следующие:

• при включении прибора срабатывают сетевые предохранители;
• аппарат не включается;
• при работе появляется дым с едким запахом;
• при работе аппарат искрит;
• обороты не регулируются.

Найти причину, почему не включается прибор можно с помощью тестера. Искать нужно разрыв в схеме, от простого к сложному. Проверять подключения, зачищать контакты. Самой сложной и дорогостоящей деталью, вышедшей из строя, может быть якорь перфоратора. Это сердце двигателя, составленное из медных катушек, соединённых между собой и скреплённых ламелями. В случае пробоя изоляции между проводами в любом месте происходит короткое замыкание, и весь коллектор нуждается в перемотке или замене.

Определить, что якорь на перфораторе неисправен, можно визуально по подгорелой обмотке, следам задымления ламелей, или тестированием на короткое замыкание. Исключить повреждение можно своевременным уходом, очисткой частей от пыли, которая является первопричиной всех неприятностей. Если искрение идёт от двигателя, якорь нужно очистить спиртовым тампоном или обычной школьной резинкой удалить графитовый налёт с коллектора.

Второй важной частью двигателя являются угольные или графитовые щетки. Именно через подвижные контакты поступает электрический заряд на сердечник, создавая наведённой ЭДС крутящий момент. Щетки для перфоратора являются контактом, соединяющим вращающийся коллектор с источником энергии.

Два элемента всегда работают в паре. К коллектору прижимается угольная или графитовая пластинка. В результате постоянного трения о вращающийся коллектор пластинки истираются и контакт нарушается. Признаком неисправности станет искрение в коллекторе, возможно, двигатель не развивает обороты. В независимости от состояния износа меняют одновременно обе пластины. В большинстве моделей инструментов имеются сигнализаторы износа щёток, предупреждающие пользователя заблаговременно.

Обороты перфоратора могут не регулироваться из-за неисправности УУД, тогда его требуется заменить, ремонту устройство не подлежит.

Механические неисправности и их устранение

Чтобы найти ту или иную неисправность, до нужного узла необходимо добраться. Любая из последовательно снятых деталей внимательно осматривается на наличие:

• трещин;
• сколов;
• заусениц или царапин.

В большинстве модели разбирают на две половины, но при этом каждый из перфораторов имеет особенности. Как правильно выполнить ремонт перфоратора своими руками, посмотрите видео:

Признаком поломки может стать:

• отказ от выполнения функции;
• посторонние звуки внутри механизма и чрезмерный нагрев корпуса;
• не переключаются режимы;
• течёт смазка.

Каждый из признаков может быть следствием поломки любой из деталей, которые извлекают в последовательности, указанной на схеме. Собирают инструмент в обратном порядке. Запчасти для перфоратора следует приобретать согласно спецификации в инструкции по обслуживанию.

Одной из причин механических поломок зачастую становится недостаточное техническое обслуживание агрегата, работающего в тяжёлых условиях. Профилактические мероприятия не сложны, а срок жизни инструменту удлинят значительно. По правилам эксплуатации положено:

• каждые полгода обновлять смазку редуктора;
• через 6 месяцев проводить осмотр и очистку щеток, и прилегающей части коллектора;
• по окончании рабочего дня чистить перфоратор пылесосом;
• не забывать наносить смазку на хвостовики долбёжной оснастки для уплотнения от пыли и предотвращения выработки гнезда.

Не прикладывайте физических усилий при работе с перфоратором, изнашивается боёк и уплотнители, наступает усталость и раздражение у оператора.

Цели и задачи смазки инструмента

Зачастую причиной поломки инструмента становится отсутствие, недостаток или неподходящая смазка. Абразивный износ уменьшается, если все зазоры и полости покрыты слоем антифриза, а чистка проводится своевременно.

Тип смазки редуктора отличается от состава для хвостовиков. Каждый производитель рекомендует использовать определённую смазку для перфоратора, указанную в инструкции, с нужной периодичностью.

Имеются общие рекомендации, касающиеся всех перфораторов. Редукторы должны получать масло жидкой консистенции, заливаемое в специальное отверстие. Для всех агрегатов без сомнения можно использовать смазку Bosh и Makita, предназначенную для редукторов, что и делают в сервисных центрах.

Неправильно подобранная или залитая с избытком смазка может привести к перегреву редуктора.

Для смазывания хвостовиков рабочей оснастки перед тем, как вставить в патрон, применяется смазка более густой консистенции, тех же производителей. В этом случае предохраняется от выработки узел крепления хвостовика в патроне и боёк. Заполнение всех зазоров смазкой защищает узел от попадания пыли.

Смазывать необходимо места, указанные в инструкции. И уж точно, вредно добавлять смазку в муфту сцепления. В случае внезапного обнаружения отсутствия смазки в редукторе можно использовать отечественный состав, Литол-24 Люкс, но для аккумуляторных перфораторов смазка не подходит, даже временно.

Устройство рабочего узла и оснастка перфоратора

Перфоратор имеет патрон, в который закрепляются рабочие инструменты. Для профессиональных тяжёлых перфораторов патроны SDS max принимают только хвостовики диаметром 18 мм с пятью продольными канавками, которые устанавливают в гнездо патрона соответствующего профиля.

Легкий и средний инструмент оснащен патроном SDS plus, что позволяет использовать долбёжный инструмент с четырьмя продольными канавками и сечением 10 мм. Патрон для перфоратора выполнен так, чтобы он мог принимать только инструменты, для него предназначенные. Если вставить неподходящую оснастку, она не войдёт в гнездо, или установится боком. При попытке работать разрушится узел крепления. Но свёрла не имеют хвостовик с канавками. Используется приставной патрон, который устанавливают в SDS профиль. Но при этом инструмент удлиняется. Патрон для перфоратора под сверло может быть быстрозажимным или ключевым. Адаптер используется только с SDS+ патроном, так как более мощный перфоратор функции сверления без удара не имеет.

Перфоратор – инструмент многофункциональный. Он может использовать режимы:

• ударный;
• ударный со сверлением;
• сверления, если имеется специальный патрон.

Для работы в ударном режиме существует много приспособлений, применяемых для облегчения ручного труда.

Удар со сверлением выполняется только с применением насадок для перфоратора:

• бур;
• полая коронка;
• лопатка для штробления.

Буром называют инструмент, имеющий хвостовик специального профиля, рабочую часть, представляющую собой винт и наконечник, выполненный из специальной стали с центрующим острием. Разрушение материала происходит не соскабливанием, а скалыванием, породы. Одновременно происходит удар с поворотом, вследствие чего сколотые кусочки удаляются по винтовой поверхности рабочей части.

Сверла для перфоратора устанавливают при работе в безударном режиме. С этим инструментом лёгкий перфоратор может работать, как обычная дрель по дереву. При необходимости аппарат можно использовать для закручивания крепежа, если предусмотрена функция реверса.

Полая коронка нужна пря проделывания сквозных проходов для кабельной проводки или для создания выемок в теле конструкции для установки приборов. Коронка создает кольцевой проход, оставляя столбик в середине. Так как у насадки специальный зубчатый профиль, металлическая арматура в бетоне приведёт резаки в негодность.

Выемки в стене можно делать специальной лопаткой для штробления, но отверстия будут выглядеть не так аккуратно, как выполненные коронкой.

Бучарда издавна считался инструментом скульптора. Мастера использовали ковальные и крестовые бучарды. Это ударный инструмент, напоминающий молоток, боек которого зубчатый. Ковальной бучардой скульптор отсекал от каменной глыбы всё лишнее, а крестовой придавал форму камню.

При использовании одного ударного режима пользуются с насадками:

• лопатка или плоское зубило;
• пика;
• канальное зубило;
• бучарда.

Лопатка для перфоратора предназначена для выравнивания поверхности из твёрдого материала. С помощью этой оснастки можно снять со стен кафель, снять неровности с поверхности застывшего бетона. Исправление некоторых огрехов при установке проёмов в многоэтажном строительстве ведут с помощью этого инструмента. Зубило для перфоратора, используемое по бетону, может иметь различную ширину, в зависимости от выполняемых задач. Подходит оснастка для всех перфораторов. Применяют и специально созданные, узконаправленные насадки – стамеску, пластину для трамбовки или растворный резец.

При демонтаже строительных конструкций требуется создать усилие разлома. Для разрушения стены или перегородки, сосредоточенное в одной точке, ударное воздействие пики обеспечивается мощью перфоратора.

Бучарда представляет насадку, полученную методом литья, очень прочную кувалду. Зубья на бучарде твердосплавные, выдерживают большие ударные нагрузки. Убрать со стены, отбить слой бетона, сбить слой ржавчины с металла – это область применения бучарды. Если перед штукатуркой стены обработать этим инструментом, не потребуется армирование. Нельзя применять бучарду для перфоратора в режиме с прокручиванием инструмента. Неизбежным последствием станет заклинивание.

Правила, которые необходимо соблюдать

При работе, перфоратор быстро нагревается. Чтобы надолго сохранить работоспособность инструмента, необходимо после 20-30 минут работы делать перерыв не менее чем на 10 минут.

В процессе работы, при прокручивании вхолостую инструмент, нужно удалять крошки и пыль, очищать пробиваемое отверстие, чтобы облегчить работу инструменту. При бурении отверстий большого сечения, вначале забуриваются тонким сверлом, потом средним, делая отверстие в три приёма. Сквозные длинные проходы нужно сверлить сначала короткими насадками, постепенно заменяя их более длинными.

После работы необходимо привести в порядок пробойник и использованные насадки. Инструменты должны быть очищены от пыли, и сухими уложены в контейнер.

Видео о самостоятельном ремонте перфоратора

glav-dacha.ru

Ремонт Якоря Болгарки Своими Руками Видео

Проверка, ремонт и замена якоря болгарки

Якорь болгарки чем просто всех узлов подвергается температурным, механическим не электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, не как результат, часто нуждается в ремонте. Как проверить якорь на работоспособность не починить элемент своими силами — в нашей статье.

Устройство якоря болгарки

Якорь двигателя болгарки это токопроводящую обмотку не магнитопровод, в который запрессован вал вращения. У него имеется на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов не мягких пластин, покрытых лаком для изоляции между собой.

В пазы по специальной схеме уложены по два проводника якорной обмотки. Кто проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка не конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит по причине разрушения изоляции.

Распайка коллекторных выводов.

Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие с пластинами коллектора. Прекращается подача тока не двигатель перестаёт работать.

Виды диагностики якоря:

• визуально;
• мультиметром;
• лампочкой;
• специальными приборами.

Стандартная диагностика

Пока взять прибор для диагностики, осмотрите якорь. Здесь будут повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы как еще его называют специфический запах. Можно заметить погнутые не смятые витки либо токопроводящие частицы, крапива, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

По причине нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Как проверить с помощью мультиметра

• Поставьте сопротивление two hundred Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее one Ом не очень близко отсутствию, конечно короткое замыкание между витками. Если сопротивление выше среднего в два не более раз, значит, конечно обрыв витков обмотки. При при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

Видео: как проходит проверка

Читайте так же

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением twelve вольт мощностью до forty Вт.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода не соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора не прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, бывают пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых вы не видите проводов, подсоединённых к коллектору по причине заливки непрозрачным компаундом по другому по причине бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в решении этого вопроса индикатор короткозамкнутых витков.

Такой прибор имеет небольшие размеры не прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сумеет определить короткое замыкание. Для вам тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы вдвое, значит, встречаются обрыв. В случае отсутствия обрыва переходите к следующему этапу.

Ремонт #якоря “цыганский инструмент”Сheap tool.

Инструмент купил новый на халяву,через 5минут-большое искрение.Тест-обмотки в порядке,3.2 ламели выгорели.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная не зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика типа белых точек, расположенных в далеке от родного края three сантиметра между собой. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Диагностика прибором проверки якорей (дросселем)

Прибором определяют наличие межвиткового замыкания обмотки. Дроссель по сути есть трансформатор, у которого бывают только первичная обмотка не вырезан магнитный зазор в сердечнике.

Когда мы кладём ротор в } миф зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор не положите на якорь металлическую пластину, крапива, металлическую линейку по другому ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы подобна нефти лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Видео: Как сделать дроссель своими руками и проверить якорь

Как отремонтировать якорь в домашних условиях

По причине якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности бывают уже в первые полгода, крапива, при несвоевременной . При щадящем использовании шуруповёрт продержится год не более.

Якорь есть вариант спасти, если не нарушена балансировка. Если в работы прибора слышен прерывистый гул не идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку не коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её конечно перемотать. Изношенные не сильно повреждённые ламели проточить, нарастить впаять. А дополнительно не браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить по другому отнести в мастерскую.

Проточка коллектора

Через некоторое время на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

Читайте так же

Проточить коллектор, используя резцы для продольного обтачивания, то встречаются проходные резцы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео на тему

Как перемотать якорь

До того как разобрать якорь, запишите по другому зарисуйте направление обмотки. Оно вам влево иначе говоря вправо. Чтобы его определить правильно, посмотрите на торец якоря не знакомых коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки при помощи молотка не металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции не измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции не вставьте их в пазы.

Видео: Намотка влево не вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером не индикатором . Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись без проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть не медленно крутите якорь. Капайте в преддверии клея на противоположной лобовой части.

В завершение процесса слегка проточите коллектор. Балансируйте якорь с использованием динамической балансировки не болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями не отполируйте коллектор. Сделайте окончательную проверку на обрывы не замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в таком, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой не вы его нашли, необходимо очистить это место от нагара не проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест не хорошо заизолирует провод.

Если вы так и даже не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая не непробитая изоляция пропитается этим лаком не станет прочнее. Высушите якорь в газовой духовке при температуре около one градусов. Если при этом не поможет, попробуйте перемотать обмотку как еще его называют поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они как правило бывают стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

• Из медной трубы иначе говоря пластины нарежьте необходимое количество ламелей по размерам.
• Когда зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
• Когда нашему ламели припаяны, сделайте шлифовку не полировку. Если нет , воспользуйтесь дрелью по другому шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачкой. Еще нужно помнить прочистить пазы между ламелями не измерить сопротивление.
• Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

Читайте так же

ctln.ru

Как проверить исправность и выполнить ремонт якоря болгарки своими руками, пошаговая инструкция, видео

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками — в нашей статье.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Ламели коллектора

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

1. Обрыв токопроводников.

2. Межвитковое замыкание.

3. Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
4. Распайка коллекторных выводов.
5. Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

• визуально;
• мультиметром;
• лампочкой;
• специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Петушок ламели

Из-за нарушения этих контактов ламели выгорают.

Выгорание ламели

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Загнутые пластины коллектора

Как проверить с помощью мультиметра

• Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

  Диагностика обмотки якоря мультиметром

• Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по ламелям.

Видео: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Икз в корпусе

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Устройство ИКЗ

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Схема прибора проверки якорей

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Прибор проверки якорей

Видео: Как сделать дроссель своими руками и проверить якорь

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

• Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.

  Проходной прямой резец

• Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.

  Обратный конус

• Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
• Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
• Если коллектор ровный, то проточка будет равномерной.
• Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
• Для последнего прохода нужно подать резец на одну четвёртую от деления.
• Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

  Пропитка под наклоном

• Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
• Оставьте в вертикальном положении до полной полимеризации.

  Сушка якоря на воздухе до полимеризации

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Стёртые ламели

Такой коллектор можно восстановить методом пайки.

• Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
• После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
• Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
• Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

  Повреждённая пластина коллектора

• Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора.

  Расширяем место бормашиной

• Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите.
• Сделайте заготовку ламели из меди. Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.

  Заготовка ламели в пазу

• Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.

  Припаянная заготовка

• Лишнее сточите напильником, отшлифуйте и отполируйте.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Полностью изношенный коллектор

Качество восстановления будет одинаковым.

Повреждены отдельные пластины

• Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
• Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
• Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
• Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
• Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.
• Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.

  Восстановленный коллектор до обработки

• Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.

  Доработка коллектора

Составные части электролита:

1. Медный купорос — 200 г.
2. Серная кислота 1,84 — 40 г.
3. Спирт — 5 г. Его можно заменить тройным количеством водки.
4. Кипячёная вода — 800 мл.

Как поменять старый редуктор на новый

Болгарки отличаются размерами, мощностью, производителями, но принцип компоновки комплектующих одинаковый. Новый якорь двигателя болгарки подбирается строго в соответствии с моделью вашего инструмента.

• После откручивания всех крепёжных болтов кожуха, корпуса и редуктора вынимаем редуктор с якорем из корпуса. Обычно редуктор и якорь жёстко крепятся друг к другу. Чтобы их разъединить необходимо разобрать редуктор.

  Редуктор с якорем

• Открутите болты крепления.
• Вал ротора прикручен к корпусу редуктора гайкой. Открутите её. Снимите шестерню.
• Далее, идёт подшипник. Чтобы его снять, иногда достаточно постучать деревянным бруском по корпусу редуктора. Но чаще всего прикипевший подшипник не снимается без некоторых хитростей. Между крыльчаткой и подшипником стоит пластина, которая прикручена двумя болтами к редуктору. Чтобы до них добраться, отломите кусок пластмассовой крыльчатки или разогретым гвоздём прожгите два симметричных отверстия. Второе отверстие необходимо для балансировки, если вы не собираетесь менять крыльчатку.
• Открутите оба болта, постучите деревянным бруском по корпусу редуктора, и якорь отсоединится от него. При этом подшипник останется на валу. Снимите съёмником все подшипники с вала.

Видео: как снять и в чём могут быть трудности

Новый подшипник посадите в корпус редуктора со стороны ротора. Прикрутите пластину, из-за которой была сломана крыльчатка. Внутрь корпуса вставьте шестерню и наживите гайку так, чтобы она вошла в пазы шестерни. На новый якорь наденьте крыльчатку, вставьте якорь в корпус редуктора. Закрутите гайку.

Видео: Замена якоря

Ремонт якоря болгарки занимает много времени. Но у вас есть выбор. Вы можете просто поменять его на новый или отдать мастерам.

Наталья. В копирайтинге впервые. Оцените статью: Поделитесь с друзьями!

legkovmeste.ru

Ремонт перфоратора своими руками: как разобрать, видео

Любой инструмент, в том числе и перфоратор, требует специального ухода за собой и бережливого использования. Поэтому каждый владелец такого электрического инструмента обязан производить регулярный осмотр агрегата, знать, как разобрать перфоратор. Разбор и ремонт устройства вполне можно произвести дома, не потратив ни копейки на услуги специалиста.

Перфоратор – обязательный инструмент на любой стройке, но из-за неосторожного применения он очень быстро изнашивается и выходит из строя. Это происходит по причине больших нагрузок на инструмент. Как мы знаем, перфоратор зачастую работает на полной мощности в самых тяжёлых условиях. Из-за таких нагрузок, даже брендовые модели поддаются поломкам. Поэтому каждый владелец этого аппарата должен знать, как осуществить ремонт перфоратора своими руками.

Как и любое другое техническое устройство, перфоратор можно починить, для этого его не обязательно нести в специализированную мастерскую. Хотя далеко не каждый мужчина знает, как отремонтировать перфоратор, но не беда! Эта статья поможет вам сделать ремонт своими руками без посторонней помощи.

Содержание статьи:

Общая информация

Наиболее частой причиной поломки инструмента является отошедший провод. Из-за простого невнимания люди платят значительные деньги за сущую безделицу в сервисах по ремонту перфораторов. Элементарного осмотра бывает достаточно для понимания, что инструмент сломался условно, что его можно легко починить самому без посторонней помощи.

Реален ли самостоятельный ремонт?

Не всегда визуальный осмотр поможет выявить причину поломки. В таком случае, следующим этапом будет разбор перфоратора. Если аппарат прослужил уже много лет и не представляет значительной ценности, можно попытаться найти причину поломки, разобрав инструмент на отдельные детали. К автономному ремонту смело приступайте, если причина неисправности инструмента видна визуально и уже имеется представление о начинке перфораторов. Если аппарат был куплен относительно недавно, а сама модель – более современная и стоит немалых денег, то лучше всего обратиться в сервисный центр, ведь самостоятельный ремонт может не столько починить прибор, сколько нанести вред. Если осмотр агрегата не выявил поломки, то с ремонтом перфоратора надо повременить. В последнем случае не лишним будет консультация опытного специалиста.

Признаки неисправностей оборудования

Любые нарушения в работе инструмента имеют свои причины, которые следует обнаружить. Человек, который приобрёл инструмент, к примеру, фирмы Bosch или Спарки, ждёт от него соответствующего высокого результата работы, как от каждого иностранного, качественного товара. Чтобы исключить риск возникновения серьёзных поломок, нужно знать принцип действия устройства. По некоторым характерным признакам можно выявить причину поломки и не допустить возникновения большей проблемы.

Признаки:

• Запах гари из устройства.
• Во время работы возникают паузы или происходят небольшие замыкания.
• Аппарат не включается с первого раза или работает с перебоями.
• Появление посторонних шумов при работе с устройством. При этом раньше такие шумы не были замечены.

Любые из вышеперечисленных признаков не следует игнорировать. Приступите к выяснению причины сбоя агрегата. Для бесперебойной работы в течение длительного срока следует внимательно следить и ухаживать за инструментом. Для починки аппарата следует изучить составляющие перфоратора и научиться разбирать и собирать его.



Разборка и сборка инструмента + (Видео)

Поврежденный провод на устройстве, как и другие небольшие механические повреждения, можно без особого труда заметить. Если же произвести тщательный осмотр деталей инструмента, то не сложно увидеть и другие незначительные неисправности, которые привели к поломке аппарата. При более серьёзных проблемах нужна разборка перфоратора. А по завершению ремонтных работ – также и сборка перфоратора. Вторая операция в некоторых случаях бывает сложнее первой – появление после сборки лишних деталей укажет на просчеты ремонта. Чтобы этого не произошло, нужно не только знать, как правильно починить перфоратор, но и как собрать его. Важно быть внимательным и осторожным во время ремонта инструмента, тогда в 99% случаев ремонт пройдет успешно!

Чтобы приступить к ремонту перфоратора, в том числе и бочкового типа, следует правильно разобрать устройство:

• Снятие резинового наконечника и кольцевой пружины. После этого приступаем к снятию самого кожуха муфты сверла.
• Аккуратно вытаскиваем стальной шар, выполняющий роль фиксации.
• Снятие ручки переключателя, предварительно расположив рычажок режима работы в максимальное положение. Нажимаем на кнопку фиксации положения.
• Снятие накладки (задней) на ручку.
• Вынимание щетки двигателя.
• Снятие передней части, для чего нужно выкрутить 4 винта, расположенные возле бура.
• Вытаскиваем ротор. Для этого отвинчиваем крепы, расположенные на статоре, после чего с контактов статора открепляем 4 клеммы.
• Вытаскиваем оставшиеся части.

В некоторых случаях, если проблема заключается в редукторе или ударном механизме, дополнительно отвинчиваем торец корпуса редуктора, после чего аккуратно снимаем кожух, сделанный из пластика. Чтобы детали оставались на месте, лучше всего весь этот процесс производить, положив инструмент на бок.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

• Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
• Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
• Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
• Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
• Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
• Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

instrument-blog.ru

разборка своими руками, как поменять и снять патрон, заменить интерскол

Прекрасным и незаменимым помощником как в домашнем хозяйстве, так и на производстве является перфоратор. Этот инструмент способен комфортно решать самые сложные задачи, так как обладает многими универсальными свойствами. Предназначен он для сверления в различных материалах отверстий, удаления стен и перегородок, бурения горных пород и дорожных покрытий. Используется перфоратор при больших нагрузках, поэтому со временем у него могут возникать различные неисправности.

Содержание материала

Различные виды перфораторов

По типу привода перфораторы можно условно разделить:

1. Электрические инструменты способны функционировать при подключении к электрической сети переменного тока либо с использованием аккумуляторной батареи.
2. Пневматические перфораторы находят применение в помещениях, где наличие электричества может вызвать возникновение взрыва или пожара. А также при устранении аварии в условиях повышенной влажности.
3. Бензиновые инструменты используются чаще всего в качестве отбойного молотка при строительстве и ремонте дорог, а также в горнодобывающей промышленности.

В зависимости от сферы применения этот инструмент может иметь три основных режима работы:

Также рекомендуем прочитать:

1. Сверление. При этом режиме устройство работает как дрель.
2. Сверление с поступательным ударным движением. Такой режим используется при необходимости проделывать отверстия в бетоне или кирпиче.
3. Режим отбойного молотка предполагает ударное движение инструмента без его вращения.

По массе и мощности эта категория инструментов квалифицируется:

• лёгкие (2—4 кг), используемые в бытовых условиях и имеющие мощность 400—700 Вт;
• средние (5 кг) перфораторы, имеющие мощность 700—200 Вт, относятся к профессиональному инструменту;
• тяжёлые, с весом более 5 кг и мощностью свыше 1200 Вт, применяются в строительстве.

Конструктивно электрические перфораторы могут выполняться с горизонтальным (простым) и вертикальным (бочковым) расположением двигателя.

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

• патрона;
• ударного механизма;
• редуктора;
• двигателя;
• сетевой кнопки;
• соединительного шнура.

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал. Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Неисправности перфоратора

Условно все повреждения инструмента можно разделить на две основные группы — электрические и механические.

Механические повреждения. Зачастую обнаружить неисправность механического типа можно даже на слух. Появление скрежета и повышенного шума во время работы устройства сигнализируют оператору о необходимости провести проверку и ремонт перфоратора. А также возможно повышение вибрации прибора и появление неприятного запаха из корпуса устройства.

К механическим неисправностям относятся:

• поломка устройства, которое осуществляет переключение режимов работы прибора;
• преждевременный износ резиновых уплотнителей бойка и ударника;
• повреждение ударного механизма;
• износ ствола агрегата;
• поломка рабочих зубьев шестерёнок;
• неисправность патрона для удержания ударных приспособлений.

Возникновение таких проблем обусловлено чаще всего нарушением правил эксплуатации и обслуживания этого устройства.

Электрические неисправности

Этот тип поломок также может сопровождаться появлением неприятного запаха из корпуса прибора, а также наличием искрения при вращении двигателя. Особое внимание нужно обратить на появление дыма и быстрый нагрев деталей электродвигателя.

К неисправностям электрического типа относятся:

• устройство не включается;
• выход из строя кнопки пуска;
• засорение коллектора электродвигателя;
• повреждение или износ щёток;
• наличие плохого электрического контакта в цепи прибора;
• потеря электрических свойств (перегорание) обмоток ротора или статора мотора.

Без знания основ электротехники ремонт перфоратора своими руками лучше не производить, желательно обратиться к специалисту.

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

1. Необходимо потянуть пластиковую юбку вниз.
2. При помощи отвёртки подцепить и снять защитный пыльник из резины.
3. Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
4. Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
5. Все снятые детали нужно зачистить от мусора и старой смазки.

В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.

Далее следует произвести разборку корпуса перфоратора. В первую очередь необходимо снять переключатель режимов работы агрегата. Для этого:

1. Устанавливаем на переключателе режим отбойного молотка.
2. Затем поворачиваем рычажок немного ниже, при этом одновременно нажимаем на кнопочку до характерного щелчка.
3. Подтягиваем переключатель на себя, поддев его отвёрткой, снимаем с корпуса. В некоторых моделях это устройство может крепиться шурупами.

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

Схема разборки:

1. Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
2. Отсоединяем весь крепёж, который удерживает сетевой кабель.
3. Снимаем кнопку пуска агрегата.
4. Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
5. Извлекаем спарку щёток двигателя, открутив болты крепления.
6. Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
7. Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
8. Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
9. Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

1. Угольные — легко притираются, но очень быстро изнашиваются.
2. Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
3. Угольно-графитовые контакты считаются идеальным вариантом щёток.

Обязательно необходимо очищать ротор и статор устройства от угольной или графитовой пыли при помощи технического спиртового раствора.

Отремонтировать повреждения статора и ротора электродвигателя для неопытного мастера является большой проблемой. Здесь будут уместны профилактические мероприятия по очистке и смазке вращающихся частей агрегата. Пробой и короткое замыкание обмотки определяются с помощью мультиметра, при этом починить такие поломки сложно из-за компактного и плотного расположения деталей.

Ремонт ударного механизма

Конструкция ударных механизмов отличается от вида перфоратора. Поэтому и устранение причины неисправности имеет свои небольшие различия.

У бочкового агрегата ударный блок функционирует на основе кривошипно-шатунного механизма. Основной неисправностью такого устройства считается износ подшипников и вращающихся деталей. Ремонт их заключается в установке новых деталей, при этом нужно учитывать строгое соответствие марки элемента для данной модели.

У агрегата с горизонтальным расположением двигателя, я поршень ударного механизма приводится в движение при помощи качающегося (пьяного) подшипника. Чаще всего повреждение этого узла происходит из-за износа такого подшипника. Особое внимание при замене его нужно уделить очистке редуктора от возможных мелких осколков повреждённого элемента и последующей смазке устанавливаемых деталей.

А также причиной того, что агрегат не бьёт, может стать сломанный ударный боёк, который также подлежит замене новым элементом.

После проведения всех ремонтных работ, важно правильно и аккуратно собрать перфоратор, так как плотность установки многих его элементов требует точного сочленения при сборке.

Основные правила эксплуатации перфоратора

Для долгой и безопасной работы перфоратора следует строго соблюдать некоторые рекомендации:

1. Ударное приспособление должно плотно держаться в патроне. Перед его закреплением необходимо смазать хвостовик средством, рекомендуемым в инструкции.
2. По окончании работы производите очистку оснастки и патрона от различного мусора.
3. Периодически вынимайте бур из бетона (через каждые 2 см). При сверлении больших отверстий применяйте буры разного диаметра.
4. При выполнении большого объёма работы делайте технологические перерывы, чтобы дать возможность оснастке остыть. Штурм в работе не приветствуется.
5. Проводите регулярную профилактическую чистку и смазку инструмента.
6. Держать перфоратор необходимо в специальной упаковочной коробке.

Выполнение этих несложных операций поможет избежать преждевременного износа вашего помощника. Помните, что предотвратить поломку легче, нежели потом её исправить.

pochini.guru
