Ремонт сварочного инвертора ресанта 220 своими руками — studvesna73.ru

Сварочный аппарат РЕСАНТА САИ 220, хорошо подойдёт для домашнего использования. Оборудование работает по принципу преобразования электричества частотой 50 Гц в напряжение 400 В, для регулировки используется модуляция. Схема инвертора не очень сложная, конструкция потребляет до 6,5 кВт. Высокое напряжение хода — 80 В, позволяет использовать разные типы электродов.

Особенности

Особенности РЕСАНТА САИ 220:

  • Регулировка выходного тока от 15 до 220 А, позволяет нормально работать с материалами разной толщины.
  • Отследить состояние прибора поможет световая индикация на передней стороне. Автомат защиты и сетевой выключатель находятся на задней панели.
  • Корпус выполнен из металла.
  • Охлаждение осуществляется принудительной вентиляцией через отверстие, если его закрыть, аппарат выйдет из строя.
  • Защита от перегрева срабатывает автоматически и отображается на передней панели, сразу необходимо проверять кабели на замыкание и не отключать аппарат в течение 5 минут.
  • Для начала сварки необходимо поджечь дугу, нередко это сопровождается залипанием электрода, чтобы этого не происходило, аппарат оснащён функцией «Anti Stcik». Которая плавно увеличивает ток на электроде. В дальнейшем напряжение подаётся в штатном режиме.
  • Функция «Hot Start», повышает напряжение при запуске, для быстрого получения дуги в самом начале. Это позволяет сократить первоначальную подготовку.
  • Инвертор нельзя использовать в помещении с повышенной влажностью и во время дождя.
  • Использование электропилы, дрели, болгарки рядом с работающим оборудованием, может перевести к попаданию внутрь металлической пыли и поломке.
  • При выходе из строя изоляции на сетевом и сварочном кабелях, работу нужно прекратить, до исправления повреждений.
  • Перед первым включением инвертора в новом помещении, его необходимо выдержать 2 часа, это предотвратить появление конденсата.
  • Для исключения поражения электрическим током, необходимо подключать к заземлённой розетке.
  • Сварочные работы должны проходить в хорошо проветриваемом месте.
  • Для защиты от термических ожогов, все работы нужно проводить в головном уборе, защитных перчатках и специальной одежде.
  • Защита глаз и лица, обеспечивается маской сварщика.

Схема сварочного инвертора РЕСАНТА САИ 220

Схема аппарата РЕСАНТА САИ 220, построена на микросхеме UC3842BN. Используются мощные транзисторы FQP4N90C, затвор которых изолирован.

  • Напряжение — 220 В.
  • Диаметр электрода — 5 мм.
  • Напряжение дуги — 80 В.
  • Потребляемый ток — 30 А.
  • Масса — 5 кг.
  • Класс защиты — IP21.
  • Сварочный инвертор.
  • Плечевой ремень.
  • Заземляющие клеммы.
  • Держатель электрода.

Неисправности

Основные неисправности, с которыми сталкиваются пользователи, при эксплуатации инвертора РЕСАНТА САИ 220:

  • Выход из строя блока питания. перегрев. Нужно сразу обратиться в сервисный центр, особенно если аппарат ещё на гарантии.
  • Отсутствие индикации сеть. Проверьте подключение оборудования к сети и положение переключателя «Сеть».
  • Оборудование не показывает полную мощность
    . Проверить поверхность электрода на влажность, если он мокрый, то его нужно заменить. Маленькое напряжение в сети, также может быть причиной выхода из строя.
  • Горит индикатор «Перегрев». Раскрутить корпус инвертора РЕСАНТА, проверить на наличие пыли в системе охлаждения. Если не помогло, то нужно обращаться в сервисный центр.
  • Отключение вентилятора в системе охлаждения и отсутствие сигнала перегрева.
  • При первом включении, индикаторы долго мигают. а при работе с аргоном наблюдается нестабильная дуга.
  • Громкий щелчок и инвертор перестаёт работать. Нужно проверить регулируемые накладки и все реле, согласно схеме. Подгоревший конец в проводке, может быть причиной неисправности.
  • Пробивает массу при включении. Проверьте провода на повреждения.
  • Мигают два светодиода на лицевой стороне, а вентилятор дёргается им в такт. Это свидетельствует о поломке микросхемы отвечающей за работу системы охлаждения. Если при отключении кулера, переключается реле, то его нужно заменить.
  • Мигают оба индикатора
    . срабатывает реле, включается вентилятор, но через 1 секунду инвертор выключается и повторяется процесс. Нужно проверить на схеме сопротивление R43 (12 В, 51 Ом), выходные транзисторы Q31-1, Q32-1, Q31-2, Q32-2 и диод D14.
  • Ручка настрой силы тока. со временем разбалтывается и крутится слишком легко.
  • Материал, из которого сделан вентилятор слишком слабый и от попадания маленькой веточки лопается на маленькие детали.
  • Провод не предназначен для работы при минусовой температуре, трескается оплётка.

Сварочный аппарат РЕСАНТА САИ 220 неплохой выбор для маленькой мастерской или домашнего использования. Всё что надо для работы в аппарате присутствует. Конструктивные недостатки, нивелирует небольшая цена — 9930р.

  • Автор: Виталий Данилович Орлов

Восстанавливаем работу сварочного инвертора Ресанта САИ-250ПН

Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение. Те, кто знаком с устройством сварочных инверторов. оценят всю мощь по внешнему виду электронной начинки.

Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя.

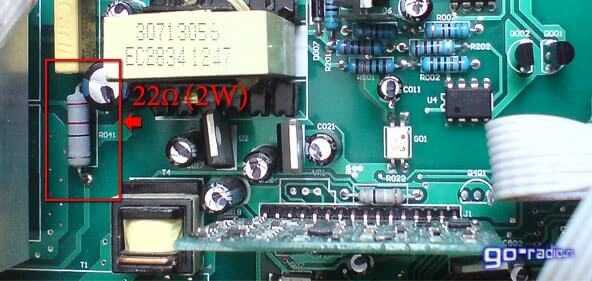

три ( ! ) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165. то Ресанта даст ему лихую фору.

Но, даже у этого монстра есть ахиллесова пята.

  • Аппарат не включается;
  • Охлаждающий кулер не работает;
  • Нет индикации на панели управления.

После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты ) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка — 470 ), и два на 2,4 Ом (2R4 ) — включенных параллельно — в цепи истока того же транзистора.

Транзистор 4N90C (FQP4N90C ) управляется микросхемой UC3842BN. Эта микросхема — сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.

Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом. 2Вт ). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно. Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.

Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких «признаков жизни».

В итоге имеем кучу «мелочёвки9quot;, которую нужно заменить, дабы оживить агрегат.

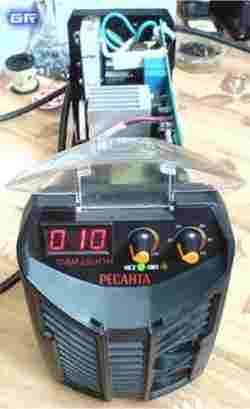

После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

Тем, кто захочет самостоятельно изучить устройство сварочного инвертора — полная принципиальная схема «Ресанта САИ-250ПН».

Пришёл инверторный сварочный аппарат Ресанта САИ 220.
Сгорели силовые т-ры (HGTG30N60A4D) Стоит их там четыре.
Замена транзисторов и последующее включение в сеть привело к повторному их уходу в КЗ. Ставил такие т-ры MGW20N60D.
Проблема оказалась до абсурда смешной)))
Плата двухслойная, оказалось что либо во время работы, либо ещё каким макаром-не знаю, Была нарушена металлизация отврестий, в которые вкручиваются саморезы крепящие радиатор транзисторов.
Корочее говоря защитный диод обратки одного из транзисторов висел просто в «воздухе». Из-за этого с основного трансформатора выскакивала обратка (индуктивность транса) прямо на транзюки, которые не были защищены диодом.
Такая вот история)))

Новичок
Сообщения: 11

Ресанта 220 А.При включении не работает совсем,ни запаха ,ни перегрева.С чего начинать?Помогите.

Фанат форума
Сообщения: 3817

С чего начинать?

Как с чего. С азов .

Участник
Сообщения: 162

Резюк софтстарта посмотри

Новичок
Сообщения: 13

Ребят помогите найти схему аппарата РЕСАНТА САИ 220. Только не GP где 6 быстродействующих диодов а 4. И на цепи защиты от перегрузок 2 оптрона

Модератор

Сообщения: 4569

Ресанта 220 А.При включении не работает совсем,ни запаха ,ни перегрева.С чего начинать?Помогите.

вариант номер один-отнести мастеру
вариант номер два(в случае если сам мастер)- обоняние и осязание не помощники в создании темы или поста на форуме где занимаются профессональным ремонтом.
Где или что проверялось, какие питания есть(если они вообще есть )?

Фанат форума
Сообщения: 4937

sofrina. дату не видел?

Модератор

Сообщения: 4569

sofrina. дату не видел?

ого, с годовой разницей, аппарат наверно уже сделал кто-то другой, снова сгорел, снова после ремонта и теперь уже на помойке- год,от силы два они живут,

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы не можете добавлять файлы
Вы можете скачивать файлы

решил сваять осциллятор к инвертору, увидел ролик https://www.youtube.com/watch?v=Htsp8iul00M и в кладовке оказался

такой трансформатор от неоновой рекламы.
сваял, для последовательного включения. разрядник из 2 х автосвечей, все работает, но через 1 виток на медную шину (вторички) трансформатора, феррит 2х Ш 65 2000 нм напряжение не трансформируется.
намотал другой трансформатор проволокой (чисто для эксперимента) но на вторичку высокое напряжение не трансформируется.
конденсаторы ставил разные, от лампового телека, от электроножа, зазор в разряднике менял (там на резьбе сделал)
но на 9 витках медной шины искры нет даже при зазоре ее концов в 0.2 мм
может народ подскажет?

Доброго времени суток всем!
Попал ко мне в руки инверторчик с 12в — 220в (300вт макс) модели DCI-305C.

Дак вот,решил через пару месяцев взяться за него. Хозяин хотел его выкинуть. Но отдал его мне. Сказал что он не включается и все. Ну я его и забросил на два месяца. А сегодня наткнулся на него случайно. Взял его,думаю,дай гляну что с ним.
Подключил его к компьютерному БП,но БП и сам не включился.
Подозреваю что неисправны два полевика или один из них. (P60NF06)
Далее по схеме идут две сборки на ШИМ-контроллерах ka7500b (аналог TL494) и на выходе установлены четыре планарных силовых модуля UF730L. Я так понимаю два из них работают на одну полуволну другие два на другую полуволну (как качели) выходного напряжения 220в.

Правильно ли я понимаю — при выходе из строя поливиков входное напряжение и ток дальше этих транзюков не пойдет? Просто почему я так думаю. Есть у меня автомобильный усь и там на плате тоже установлены силовые транзюки irfz 34 n(были. Заменил на irfz 44 n). Он так же не включался,после замены транзюков все заработало. Вот и думаю заменить полевеки на инверторе.
Собственно зачем сюда обратился?
Хотелось бы узнать причину(ы) выхода из строя полевиков вообще в целом. И возможно ли в схеме установить диод от переполюсовки?
Сам аппарат собственно.

Добрый день! Прошу помочь разобраться что произошло с моим Patriot DC-200C. При включении питания произошел хлопок и работать перестала. Все произошло в весенний период когда из холодного гаража вынес на улицу. Сгорел резистор на плате написано R3, номинал узнать не могу, есть вероятность что вышел из строя транзистор Toshiba K3878. Нашел схему только Patriot DC-180, думал в ней найти номинал сопротивления и по аналогии перепаять. Прошу помощи подсказать что могло произойти и что еще может выйти из строя.

Здравствуйте.
Решил попробовать сделать инвертор 12-220. К этому моменту уже сделал 2 инвертора, но это было повторение готовых схем (одна из блока питания, вторая на готовом металлическом магнитопроводе). И вот решил попробовать намотать свой первый импульсный трансформатор. Порывшись дома в барахле нашел старую плату от кинескопного монитора неизвестно откуда взятую. Там был такой трансформатор.

Начал варить его в воде, благо он легко разобрался. Смотал все обмотки. Остались две половинки и катушка. И теперь возник вопрос. Хочу это все дело посчитать в программе ExcellentIT, но не могу определиться с несколькими вопросами:
1) Какой тип сердечника ER или ETD?

2) Ближайший аналог по размерам, как я понимаю, ETD 49/25/16 (ER 49/27/17). Но размеры моего сердечника отличаются от типоразмеров этого сердечника.

Как быть? Добавлять в базу программы мой сердечник. И если да то
3) Откуда брать эффективную проницаемость?
4) У моего сердечника по середине есть зазор. Можно ли использовать такой сердечник для намотки трансформатора для инвертора?

5) в программе там где выбирается сердечник указывается только одна половинка сердечника или нужно выбирать с учетом размеров обоих половин?
И возможно у кого-то есть даташит по этому трансформатору? В сети к сожалению ничего не нашел.
Заранее благодарю.

Добрый день форумчане!
Для тестирования солнечных инверторов после ремонта необходим
эмулятор стринга солнечных панелей
Выходное напряжение эмулятора 450V ток 3-4 А
Есть в наличии стабилизированный серверный блок питания HP 12V 2250Wt
напрашивается вариант повышающего импульсного препразователя DC/DC
Прошу о помощи тк не радиолюбитель

@Borodach Ещё следует подчеркнуть форму сигнала на котором производятся измерения (синусе или импульсе) и его частота. Конечно же, показания будут разные! Кода-то я начинал с такого грубого примитива, как табличка ниже. Она меня устраивала. Потом захотелось больше детальности. Импульс отбросил в сторону и перешёл на синус 100 кГц. К импульсу возвращаться не буду! Сейчас, в разработке прибор, хочу учесть все плюсы и минусы предыдущих конструкций. P.S.Я потому и выложил массу разных таблиц, чтобы каждый конструктор мог подобрать параметры, более достоверные для его конструкции. Параметры, как Вы правильно заметили, у всех разные. Как и вкусы и замыслы разработчиков! Дополню свой список Вашими диаграммами! За них спасибо! Ёмкость ( мкф ) 1. 100 ESR

Да. 494 по сложнее. У меня осталось 9шт. IR2153. Такой блок на ламповый усь даже не знаю. Фонит сильно. Генерация идёт на полную мощность,от этого и фон. Как её ослабить я н6е знаю. Может резисторы на затворах поменять? Сейчас стоят на 27 Ом. Увеличить сопротивление,что это даст? Так-то по хорошему нужна обратная связь.но как её сделать?

@Mayder Ну в принципе можно будет поставить n канальный после резистора 0,05 Ом. переместить дроссель и диод соответственно Выводы С1 С2 соединить на плюс. E1,E2 — через резистор на затвор(и один резистор на минус)

Ресанта — 220 ремонт инвертора.

Ресанта — 220 .

Поступил в сервис к нам, сварочный инвертор Ресанта — 220. Аппарат не включался. Раскрываем корпус аппарата просматриваем его. Проверяем входные транзисторы, по высокой цепи управления, так же проверяем диоды, сопротивления, кондёры, связанные с этой цепью. В нашем случае, у аппарата, в силовой цепи, оказалось всё в порядке. Идем дальше, переходим в цепь управления платы, так же проверяем, все детали. По порядку и так я дохожу до диода D03 который был в обрыве, и конденсатор C06 показывал утечку ёмкости. После замены указанных выше деталий. Подключили к разъёмам аппарат, включаем в сеть проверяем, аппарат заработал.

Меры безопасности при ремонте, электробытовой аппаратуры.

Для то кого вида работы, в обязательном порядке должно иметься в наличии, головной бирет-шапочка, очки, перчатки, спец-одежда костюм. Это специальные атрибуты оберегут Вас от каких либо частиц, металлической стружки, засохшего лака, растворителя, кусочками пластмассы, засохшей краски, и.т.д. Попадания в голову, глаза, лицо, кожу тела. При раскручивании различных типов бытовых, сварочных аппаратов, корпусов. плат, шасси, радиаторов, пластмассовых планок. Может отщепится любая частица и попасть в перечисленные выше строку. Ну и самое главное хорошее настроения, выдержку и желание, заниматься таким видом работы.
В сервисных мастерских, или домашних условиях у Вас должны в наличии иметься все не обходимые. Инструменты и приборы, набор отверток различных конфигураций, кусачки, круглогубцы, спец зажимы, пинцет и.т.д. Паяльная станция и паяльный фен, не обходимый инструмент для работы, так как в сегодняшних устройствах. Большинство электрических плат, собраны на SMD деталях, где простым паяльником их не атпояиш, изо слишком маленького размера.

Мультиметр тоже очень нужный прибор, для этих целей, измерять напряжение, сопротивления, проверять транзисторы, диоды, конденсаторы, светодиоды, трансформаторы, переключатели. Осциллограф так же важный прибор, при ремонте бытовой техники. С этим прибором можно добиться, хороших характеристик и параметров, в бытовой и сварочной техники. Настольная лупа это, очень нужный и важный инструмент для токих целей работы. Сегодняшние производители выпускают, очень маленькие компоненты радиодеталей, что без этого инструмента не обойтись. Далее

studvesna73.ru

Саи 220 а ресанта принципиальная схема ремонт. Ремонт стабилизаторов Ресанта — тонкости и рекомендации

Принципиальная схема сварочного аппарата, РЕСАНТА САИ 220. Техническое описание, характеристика, сварочного инвертора. Неисправности при ремонте аппарата, Платы шасси. Скачать схему

Ремонт сварочных инверторов.

Сварочные инверторы гарантируют своё максимальное качество сварки и безусловный комфорт и стабильную работу, для сварщиков. Но эти достоинства достигнуты, целью более непростой конструкции. И ― что бы там ни заявляли производители инверторов ― меньшей фактичностью в сравнении с правопредшественниками ― трансформаторов и выпрямителей.

В отличие и разницы, сварочных трансформаторов, который является в основной степени электротехническим электроизделием, инвертор сварочный отображает электронное устройство. Что означает, это диагностика и ремонт сварочных инверторов. Предусматривает проверку работоспособности транзисторов, силовых диодов, резисторов, импульсных трансформаторов, стабилитронов и прочих элементов, из которых состоят принципиальные схемы. Нужно уметь обращаться работать с мультиметром, осциллографом, не говоря уже о вольтметрах и прочей измерительной технике.

Спецификой ремонта сварочных инверторов предстаёт. То, что во многих случаях выявить, по характеру неисправности вышедший из строя компонент, непросто или вообще невозможно. Требуется проверять последовательно все узлы управления и элементы монтажной схемы. Из всего вышеперечисленного следует, что успешный ремонт сварочного инвертора своими самостоятельными силами возможен лишь в том случае. Если имеются хотя бы начальные навыки в электронике и наименьший опыт работы с электро-монтажными схемами. В противном случае ремонт своими руками, может обернуться лишь напрасной потерей времени и сил.

И так как установлен но, принцип работы сварочного инвертора заключается в изначальном преобразовании электрического напряжения:
Выпрямлении сетевого тока ― с помощью силовых входных выпрямителей.
Преобразования выпрямленного постоянное напряжения поступает в инверторный модуль где оно вормируется и генерируется в импулсы высокой частоты. Понижении постоянного напряжения и тока до сварочного ― обрабатывается силовым высокочастотным трансформатором. В соответствии с выполняемыми операциями, сварочный инвертор конструктивно состоит из нескольких электронных модулей. К основным из которых относятся модуль входного выпрямителя, модуль выходного выпрямителя и плата управления с ключами транзисторами.

Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение. Те, кто знаком с устройством сварочных инверторов , оценят всю мощь по внешнему виду электронной начинки.


Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя,...

три (! ) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165 , то Ресанта даст ему лихую фору.


Но, даже у этого монстра есть ахиллесова пята.

Проявление неисправности:

  • Аппарат не включается;
  • Охлаждающий кулер не работает;
  • Нет индикации на панели управления.

После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка - 470 ), и два на 2,4 Ом (2R4 ) - включенных параллельно - в цепи истока того же транзистора.


Транзистор 4N90C (FQP4N90C ) управляется микросхемой UC3842BN . Эта микросхема - сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.


Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом , 2Вт ). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно. Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.


Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких "признаков жизни".

В итоге имеем кучу "мелочёвки", которую нужно заменить, дабы оживить агрегат.

После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

elecclub.ru

Ремонт сварочного инвертора ресанта 220 своими руками

Ремонт сварочного инвертора Ресанта

Восстанавливаем работу сварочного инвертора Ресанта САИ-250ПН

Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение. Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.

Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя.

три ( ! ) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.

Но, даже у этого монстра есть ахиллесова пята.

  • Аппарат не включается;
  • Охлаждающий кулер не работает;
  • Нет индикации на панели управления.

После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка — 470), и два на 2,4 Ом (2R4) — включенных параллельно — в цепи истока того же транзистора.

Транзистор 4N90C (FQP4N90C) управляется микросхемой UC3842BN. Эта микросхема — сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.

Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом, 2Вт). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно. Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.

Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких "признаков жизни".

В итоге имеем кучу "мелочёвки", которую нужно заменить, дабы оживить агрегат.

После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

Тем, кто захочет самостоятельно изучить устройство сварочного инвертора — полная принципиальная схема "Ресанта САИ-250ПН".

Источник: http://go-radio.ru/remont-svarochnogo-invertora-recanta.html

Ремонт сварочного инвертора своими руками

Сварочный аппарат является неотъемлемым инструментом при проведении монтажных работ, где задействован металлопрофиль. На смену тяжелым трансформаторным пришли инверторные сварочники. Они имеют небольшой вес и более мобильны, поэтому полюбились многим мастерам. Во время эксплуатации могут происходить типичные и нетипичные поломки, поэтому важно знать, можно ли провести ремонт сварочного инвертора своими руками. Что для этого нужно и как проходит процесс устранения неполадок, будет рассмотрено в этой статье.

Чем отличается сварочный инвертор

Инверторный сварочный аппарат получил свое название в силу того, какие в схеме происходят преобразования. Сетевой ток, который поступает в него имеет частоту в 50 Гц, это означает, что импульс изменяется 50 раз в секунду. На выходе из инверторного сварочника частота тока близка к постоянному, т. е. происходит процесс выравнивания. Чтобы добиться этого применяется несколько модулей, которые собраны в одну или несколько схем. На входе находится первичный блок, который производит выравнивание, он состоит из диодного моста. После предварительного выпрямителя ток попадает на блок инвертора. Здесь в дело вступают транзисторные ключи, он обеспечивают преобразование постоянного тока в высокочастотный, максимальное его значение достигает 100 кГц.

Высокочастотный ток поступает из транзисторной сборки на трансформатор. В этом блоке монтируется высокочастотный трансформатор, который понижает напряжение. При этом производится повышение силы тока, что важно для нормального горения электрода. В отдельных моделях инверторный сварочных аппаратов сила тока на выходе может достигать 300 ампер. Заключающим модулем является еще один выпрямительный модуль, после которого ток уходит к электродам. Этот модуль также собран на диодном мосте. При этом используются полупроводники большой мощности. Кроме основных элементов, есть и дополнительные, например, вся электроника нуждается в постоянном охлаждении, поэтому предусмотрен высокооборотистый вентилятор, который обеспечивает воздухообмен.

Причины неисправностей

Львиная доля поломок инверторных сварочных аппаратов приходится на неправильную их эксплуатацию. В некоторых случаях инверторный сварочный аппарат может храниться в ненадлежащем помещении, где есть повышенная влажность. Если она попадает на электронику, то это приведет к замыканию компонентов и выходу их из строя. Также не стоит использовать сварочный инверторный аппарат во время дождя или сразу после него. Каждый инверторный сварочный аппарат рассчитан на номинальную нагрузку и ее превышение может привести к выходу из строя силовых модулей. Такая причина может, например, крыться в обработке металла большой толщины высокими токами. Это приведет к перегреву и прогоранию транзисторных сборок или других элементов.

Большинство инверторных сварочных аппаратов отлично справляются с пониженным напряжением, но в некоторых случаях оно может стать причиной выхода из строя одного из модулей. Стоит помнить, что при пониженном напряжении мощность инверторного агрегата также падает, что понижает его КПД, т. к. часть мощностей расходуется на повышение тока на выходе. В некоторых случаях причиной поломки может стать некачественное закрепление рабочего или подводящего кабеля. Если контакт ненадежный, тогда в этих узлах возникает перегрев, из-за которого также возможно возникновение замыкания. Недостаточное охлаждение в силу выхода из строя вентилятора или прикрытия вентиляционных отверстий также приводит к выходу из строя схемы.

Распространенные неисправности

Существует ряд неисправностей, с которыми сталкиваются при работе с инверторным сварочным аппаратом. Они устраняются довольно просто, поэтому на них стоит остановиться подробнее.

Неустойчивая дуга

Неустойчивость дуги у инверторного сварочного аппарат может проявляться в разбрызгивании металла или прожигании обрабатываемой поверхности. Причиной тому является неверный подбор силы тока на выходе для толщины конкретного металла и электрода. Некоторые производители электродов указывают на упаковках, какой ток может быть применен для конкретного электрода. Подходящее значение можно выбрать экспериментальным путем, просто покрутив ручку в меньшую сторону. Если есть уверенность в правильности показаний тока на выходном дисплее инверторного сварочного аппарата, тогда можно воспользоваться таблицей, которая приведена ниже.

В некоторых случаях может наблюдаться частое прилипание электрода к заготовке. Такое явление обычно наблюдается у новичков, которые не имеют достаточного опыта работы с инверторным сварочным аппаратом. Но есть и другая причина такого процесса, она заключается в пониженном напряжении на входе. При этом агрегат не способе выдать требуемую силу тока для конкретного электрода, он разогревается и просто прилипает, а дуга даже не начинает горение. Также стоит проверить надежность подключения рабочих кабелей. В некоторых случаях плохой контакт может стать причиной прилипания электрода к поверхности заготовки.

Устранить недостаток можно чисткой байонетных креплений рабочих кабелей. Для этого можно воспользоваться растворителем или мелкой наждачной бумагой. Важно проверить удлинитель, которым сварочный агрегат подключен к сети питания. Если сечение проводника заужено, то оно может быть причиной падения напряжения. Выявить это можно по нагреву кабеля. Обычно для таких целей подбирается удлинитель с сечением кабеля не меньше 2,5 мм 2 . Также стоит помнить, что при длине свыше 30 метров на проводниках наблюдаются потери, поэтому необходимо либо большее сечение, либо меньшая длина. Еще одной причиной прилипания электрода является качество и подготовка заготовок для сваривания. Если на них есть большое количество ржавчины, тогда перед работой ее лучше счистить шлифовальной машинкой. Ниже приведена таблица, которая позволит подобрать сечение провода и номинал автомата для конкретной силы тока сварочника.

Нет тока на выходе

Проблема может проявляться в том, что питание в сети есть, а тока на выходе из инверторного агрегата нет, хотя все сигнальные огни могут светиться. В этом случае стоит обратить внимание на состояние агрегата. Если на панели управления загорелась лампочка рядом с пиктограммой термометра, тогда аппарат просто перегрелся. Поэтому стоит выждать время, пока вентилятор достаточно охладит внутренние компоненты. Важно внимательно осмотреть рабочие кабеля, если на них есть следы перебития или сильного изгиба, то такую проблему сразу стоит локализовать, заменив кабель или вырезав поврежденную часть.

Внезапное выключение

Другой неприятной неисправностью, которая может возникнуть во время ответственного процесса, является произвольное выключение сварочного агрегата. Проблема может заключаться не в самом сварочном аппарате, а в автоматическом выключателе, который установлен в сети питания. При превышении допустимой силы тока при потреблении он срабатывает, прекращая подачу. В некоторых случаях из строя может выйти предохранитель самого сварочного агрегата. Это происходит из-за резких всплесков в сети питания. Жучок можно поставить, если задача срочная, но лучше заменить предохранитель на новый.

Внезапное отключение может произойти и после продолжительной работы. Это может говорить о несоблюдении режима сварка-отдых. Если это так, то срабатывает температурный датчик, который просто прекращает подачу в силу перегрева. Насильно работу продолжить не удастся, поэтому потребуется выждать период остывания.

Другие неисправности

Есть и другие поломки, которые не имеют внешних проявления. Для их выявления есть общий алгоритм, которого следует придерживаться. Первым делом сварочный агрегат осматривается визуально. Выявляются повреждения корпуса, а также следы прогаров, которые могут возникнуть при коротком замыкании. Далее зажимаются все разъемные соединения и проверяются регуляторы и выключатели. Инспектируется предохранитель сварочного агрегата. Он не всегда имеет вид прозрачной колбы с нитью. Если проблема не была устранена, тогда потребуется дальнейший осмотр после разборки. Металлический корпус демонтируется, чтобы был доступ к внутренним компонентам. Их также необходимо осмотреть визуально.

Неисправные элементы, обычно, сразу бросаются в глаза. Это могут быть вспухшие конденсаторы или расплавившиеся элементы. Стоит обратить внимание на потемнения, которые есть на плате. В некоторых случаях элемент внешне может выглядеть нормально, но на самом деле быть неисправным. Далее проверяется наличие напряжений, которые должны быть на схеме. Проверяется наличие напряжение на входе и после каждого блока. Для этого понадобится качественный мультиметр, который способен выдерживать большие токи. Когда выявлен виновный блок, необходимо произвести прозвонку и замеры каждого отдельного элемента, чтобы вычислить виновника. В этом отношении самым доступным и простым может оказаться ремонт сварочного инвертора Ресанта. На сварочники фирмы Ресанта 220 и другие есть много схем в свободном доступе, по которым можно определиться со строением. Несколько видео о ремонте инверторного агрегата можно посмотреть ниже.

Самостоятельный ремонт инверторного сварочного аппарат подразумевает наличие основных знаний по схемотехнике, электронике и законами физики. В противном случае будет сложно разобраться с основными компонентами и причинами их выхода из строя. В большинстве случаев выход из строя каких-либо компонентов инверторного сварочника обусловлен неисправностью других компонентов, которые явно не проявляют недостатков.

Источник: http://bouw.ru/article/remont-svarochnogo-invertora-svoimi-rukami

Самостоятельный ремонт агрегатов для сварки инверторного типа

Восстановление и ремонт сварочного инвертора своими руками возможен только при наличии достаточно уверенных знаний в области электротехники и электроники. Достаточно сложная схема аппарата Ресанта (либо другого однотипного) требует применения специального оборудования для диагностики причин неисправности.

Особенности поломок инверторных сварочных агрегатов

Инверторный агрегат отличается достаточно сложной электронной схемой. Для аппарата такого класса характерны наличие силовых преобразующих цепей на полупроводниковых элементах, электронного управления режимами работы. Без понимания сути работы всех этих элементов, самостоятельный ремонт невозможен.

  • Основной причиной поломок аппарата Ресанта принято считать перегрев отдельных конструктивных узлов. При этом такая возможность имеется как по причинам нарушения работы системы охлаждения, так и при неправильном выборе сварочных режимов.
  • Обязательной проверке подвергаются все элементы системы охлаждения.
  • Для определения поломок в большинстве случаев придется проверить основные элементы электронной схемы, особое внимание следует уделить именно полупроводниковым приборам.

Какие приборы потребуются для самостоятельного ремонта инверторной техники

Понятно, что ремонт инверторного аппарата невозможен без наличия паяльника и расходных материалов к нему (припои, флюсы). Но основные приборы потребуются именно для диагностики неисправности.

  • Вольтметр, омметр, амперметр. Лучше всего если под рукой имеется комбинированный прибор, способный определять все параметры работы электрической цепи.
  • Осциллограф необходим для проверки параметров работы блока управления

Наличие такого минимального комплекта оборудования позволит определить все основные неисправности, характерные агрегатам Ресанта.

Основные неисправности инверторных агрегатов для сварки

К основным неисправностям, которые можно устранить самостоятельно, относят:

  1. Отсутствие сварочного тока при наличии входного напряжения. Чаще всего причиной этого становится выход из строя предохранителей, но вполне возможны и неисправности в любом участке электрической цепи.
  2. Даже установка аппарата на максимальный по мощности рабочий режим не позволяет получить сварочный ток требуемой силы. В большинстве случаев причина кроется в плохом контакте на зажимах или недостаточном напряжении в сети электропитания. Гораздо реже неисправность вызвана поломками в силовом блоке устройства.
  3. Причиной постоянного отключения инвертора Ресанта может стать наличие короткого замыкания на любых участках цепи или нарушения в работе элементов системы охлаждения. Отключения инвертора свидетельствуют о штатной работе элементов защиты аппарата от перегрева.
  4. Причиной нестабильности сварочной дуги может стать поломка в блоке управления или силовых цепях агрегата.

Особое внимание необходимо уделять выбору допустимого режима работы. При постоянных перегрузках даже такой надежный аппарат как Ресанта прослужит гораздо меньше расчетного срока. Обращайте внимание на появление любого нехарактерного шума или нагрев корпуса или других элементов устройства. Данные признаки свидетельствуют о неизбежных поломках в ближайшее время.

Порядок выполнения ремонта

Все основные мероприятия по ремонту аппарата можно разделить на следующие этапы:

  • Внешний осмотр корпуса инвертора, проверка состояния питающих и сварочных кабелей должны проводится при появлении любых признаков неисправностей. В некоторых случаях плохой контакт на различных соединениях может стать причиной нестабильной работы агрегата. При осмотре обращайте внимание на механические повреждения, возможные признаки произошедшего короткого замыкания. Обязательно проверьте целостность предохранителей и подтяните все существующие контакты.
  • На следующем этапе следует вскрыть корпус устройства, и аналогичным способом проверить состояние всех основных элементов. Кроме этого следует проверить параметры входного и выходного напряжения и силы тока.

Если повреждения электрической цепи не удалось выявить, тогда необходимо проверить состояние силового блока, а также системы управления устройством.

Проверка исправности силового блока

Рассмотрим этот этап на примере инвертора Ресанта.

  1. Проверить исправность применяемых в схеме транзисторов, именно они выходят из строя в первую очередь. Обращайте внимание на повреждения корпуса деталей (деформация, прогар). Если такие видимые следы отсутствуют, транзисторы необходимо проверить при помощи тестера.
  2. Следующая деталь, выходящая из строя чаще других, это драйвера, выполненные на базе транзисторов или микросхем. Все детали этого типа так же проверяются при помощи специальных тестеров.
  3. Выход из строя выпрямительных диодов случается несколько реже. При определении неисправности целесообразно проверить весь выпрямительный мост в сборе. Если его сопротивление стремится к нулю, необходимо искать поврежденный диод.
  4. При замене обнаруженных неисправных элементов, следует подбирать аналогичные модификации полупроводниковых приборов. Необходимо обращать внимание на быстродействие полупроводников, их мощность. При монтаже на радиаторы следует применять термопасту, улучшающую теплоотдачу и снижающую возможность перегрева.

Поиск любых дефектов в блоке управления лучше всего доверить специалисту. Вероятность успешного самостоятельного ремонта без специального оборудования и навыков стремится к нулю.

Предупредить любую поломку гораздо проще чем выявить. Поэтому берегите свой сварочный инвертор от попадания влаги, регулярно очищайте от пыли, которая тоже может стать причиной неисправности. И обязательно выбирайте оптимальный режим эксплуатации устройства при сварке различных узлов и деталей.

Источник: http://goodsvarka.ru/oborudovanie-i-materiali/remont-agregatov/

Ремонт сварочного инвертора ресанта 220 своими руками

На передней панели, попавшего в ремонт, сварочного инвертора Ресанта 220 ярко горел желтый светодиод, своим зловещим свечением предупреждая несчастного владельца аппарата о своей полной неготовности к проведению сварочных работ.

По всем внешним признакам аппарат находился в глухой защите и выходить из нее без посторонней помощи не собирался.

Режимы сняты при питании инвертора от 220 В.

Получив данные измерений и сравнив с инструкцией по ремонту сварочных инверторов Ресанта серии SH, приходим к выводу, что дефект в самой ПУ. Управляющие импульсы на 2 ноге ПУ отсутствовали.

Плата управления инвертора Ресанта серии SH

Для удобства работы и проведения измерений запаиваем ее с обратной стороны основной платы инвертора и попробуем включить аппарат.

Ничего не изменилось, аппарат как и прежде в защите, напряжения на выходе нет.

Режимы сняты при питании инвертора от 220 В.

Режимы сняты при питании инвертора от 220 В.

Заменим резистор, пока на скорую руку, и пробуем включить аппарат. Теперь все работает правильно, на 2 ноге ПУ появились управляющие импульсы.

Инвертор вышел из защиты и на выходе установилось нормальное рабочее напряжение.

Запаиваем резистор R4 на его законное место.

Плату управления впаиваем как положено, и собираем аппарат. Теперь он полностью готов выполнять свои прямые обязанности — варить всегда, варить везде. ну и т.д. и т.п.

Отнеситесь с должным вниманием к ремонту системы управления сварочного инвертора, иначе можно окончательно угробить аппарат.

Ещё по теме:

1. kirdum (19.11.2014 15:17) Ресанта 220, проблема в следующем, включается, горит зеленый светодиод, а вентиляторы не крутят, их как заклинивает рукой не провернуть. А при выключении мигают светодиоды, вентиляторы крутят пока не разрядятся конденсатор.

2. diggerweb (19.11.2014 22:31) 1 Отпаиваем вентиляторы и проверяем их от внешнего источника питания (любой блок питания на 12 вольт).

2 Проверяем напряжение выдаваемое ИБП инвертора на вентиляторы.

3 Анализируем полученную информацию.

4 Дальнейшие действия зависят от информации полученной в пунктах 1 и 2 и выводов из пункта 3.

3. diggerweb (11.05.2015 11:14) Если зеленый светодиод не горит значит инвертор не включается. Проверяйте блок питания.

А резистор мягкого запуска вы заменили? Обычно вместе с транзисторами он тоже сгорает.

4. Arskilshat (25.08.2015 22:01) У меня Ресанта 220, после сварки одной или двух швов длиной около 5-7 см (электродом диаметром 3 мм.) срабатывает защита — загорается жёлтый светодиод и аппарат перестаёт варить, а жёлтый светодиод долго не отключается (по несколько часов может гореть). Пробовал включить на следующий день -работает! Но опять хватает на пару небольших швов и так каждый раз. В чём причина.

5. diggerweb (26.08.2015 08:32) Причины могут быть чрезвычайно разнообразными начиная от банального непропая: Ремонт инвертора STURM AW97I22N — нет тока сварки.

6. Black666Metalist (25.02.2016 17:48) Здравствуйте, помогите с ремонтом, у меня ремонта 190 плата she все также как на вашей, горит перегрузка, при диагностике пу выяснил нет генерации на 3845 питание есть но нет 2.5в на 6 ноге, на лм324 1 и 2 нога норм а остальные как в неисправный плата в вашей таблице

7. apopovv (24.05.2017 19:05) Спам Такой же аппарат. Вынес все мозги мне и клиенту.

Выпадал "в защиту" в произвольный момент времени. Без системы.

Он был ФИЗИЧЕСКИ поломан. И не контачил.

8. ksen2007 (15.09.2017 01:47) Спам Подскажите, почему по схеме 4 вывод платы управления и 1 вывод микросхемы 3845 — это один и тот-же вывод, но по таблицам у Вас разные значения напряжения? у меня например они одниковы. Может какая-то ошибка?

9. fius (30.11.2017 09:33) Спам Добрый день. Проблема в следующем напрежение на выходе 42 вольта максимальный ток что выдает 15 ампер .На плате управления на первой ноге отсутствует 4.09 соответственно на LM324N на второй ноге нет напряжения в 4.08 вольта. была заменена LM324N результат тот же. По обвязке платы управления от первой ноги идет на tl431 заменил на исправную толку нет. также на четвертой ноге присутствует повышенное напряжение в 1.8 вольта вместо 0.76. Что можите посоветовать

Источник: http://invertor48.ru/publ/remont_svarochnykh_invertorov/remont_svarochnogo_invertora_resanta_sai_220_sh/2-1-0-33

vsedelaisam.ru

ресанта саи 220 ремонт своими руками видео видео Видео лучшее

...

1 лет назад

Ремонт дежурного источника питания сварочного инвертора РЕСАНТА САИ 220. Заявленная неисправность - "не...

...

2 лет назад

Не ожидал, что такой долгий фильм получится. Некоторые моменты не вошли, т.к. вообще получилось бы на час....

...

3 лет назад

Ремонт производил: Усманов Альберт Автор видеоролика: Усманов Альберт, г. Давлеканово-3.05.2016 год.

...

2 лет назад

ЭТО ИНТЕРЕСНО!!! Интернет музей забытой электроники https://vk.com/retro_el В сервисе предложили 3500 за ремонт......

...

4 меc назад

По очень многочисленным просьбам зрителей, снял в видео в котором расскажу и наглядно покажу, как провести...

...

2 лет назад

Начались какие-то непонятные глюки у моей ресанты. Сам по себе загорается и гаснет индикатор перегрузки,...

...

4 лет назад

Подробности на Форуме http://www.free-etalon.ru/ Оказать помощь в развитии проекта можно тут https://www.donationalerts.ru/r/goekdmitriy.

...

3 лет назад

моя страничка в контакте http://vk.com/id28741388 моя группа в контакте http://vk.com/club53756640.

...

1 лет назад

Ресанта 220 Ремонт сварочного полуавтомата.

...

5 лет назад

Ремонт сварочного инвертора. без соответствующей квалификации не повторять!

...

2 лет назад

У меня он работал,на другой день не подавал признаков жизни. Но я нашел причину и починил аппарат.

...

12 меc назад

Как отремонтировать сварочный инвертор. Показана частая неисправность Ресанта 190А. Схемы к этому сварочном...

...

10 меc назад

в ремонт принесли сварочный инвертор Ресанта 220. Жаловались на хлопок внутри и сработавший автомат защиты....

...

2 лет назад

Сварочный аппарат Ресанта САИ-250 не включается индикаторы не горят, плата GP74 30501594 https://drive.google.com/open?id=0Bwiddi_kyKj3M...

...

8 меc назад

Ремонт сварочного инвертора Ресанта САИ 220 GP158 в нашем сервисном центре Зона Сварки: http://welding-zone.ru. Жми !...

...

2 лет назад

запчасти покупаю тут минимальный заказ от 100р http://radioremont.com/

...

2 лет назад

Принесли ремонтировать сварочный инвертор Ресанта на 190 ампер. Жаловались на то, что аппарат выключили...

intvideo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
