Заклёпки М3, М4, М5, М6, М8, М10
Заклёпки резьбовые с малым фланцем. Размеры резьбовых заклёпок М3, М4, М5, М6, М8, М10; толщина скрепляемых материалов от 0.5 до 6.0 мм. Отверстие под заклёпку выполняется без зенковки. После установки заклёпки остается небольшой выступ.
Материалы:
- Сталь St.
- Алюминий Al.
- Нержавеющая сталь A2.
| D | d1 | d2 | d3 | L | k | Толщина материала | Do | |
| мин. | макс. | |||||||
| 4.9 -0.1 | 5.8 ±0.3 | 4 +0.05 | 8.8 ±0.3 | 0.2 | 0.5 | 2.0 | 5 | |
| 11 ±0.3 | 2.0 | 3.0 | ||||||
| M4 | 5.9 -0.1 | 6.8 ±0.3 | 5 +0.05 | 10.5 ±0.3 | 0.5 | 0.5 | 2.5 | 6 |
| 12 ±0.3 | 2.5 | 4.0 | ||||||
| M5 | 6.9 -0.1 | 8.2 ±0.3 | 5.8 +0.1 | 12.5 ±0.3 | 0.5 | 0.5 | 2.5 | 7 |
| 14 ±0.3 | 2.5 | 4.0 | ||||||
| M6 | 8.9 -0.1 | 10.2 ±0.3 | 7.8 +0.1 | 14 ±0.3 | 0.6 | 0.5 | 3.0 | 9 |
| 17.5 ±0.3 | 3.0 | 6.0 | ||||||
| M8 | 10.9 -0.1 | 12.2 ±0.3 | 16 ±0.3 | 0.7 | 0.5 | 3.0 | 11 | |
| 18.5 ±0.3 | 3.0 | 6.0 | ||||||
| M10 | 12 -0.1 | 14.5 ±0.3 | 10.5 +0.1 | 19 ±0.3 | 0.8 | 1.0 | 4.0 | 12 |
| 21 ±0.3 | 4.0 | 6.0 | ||||||
Вы можете заказать и купить резьбовые заклёпки М3, М4, М5, М6, М8, М10 оптом по договорным ценам.
tdm-neva.ru
Заклёпки. Как рассчитать требуемую длину заклёпки
Заклёпка – один из простейших видов крепежа для создания неразъёмных соединений. В общем случае – это стержневая или трубчатая деталь, имеющая на одном конце опорную “закладную” головку определённой формы. Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва).
По форме заклёпки можно условно разделить на несколько основных типов:
- Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые и полупустотелые)
- Заклёпки с протяжкой (называют также – отрывные или вытяжные)
- Заклёпки резьбовые (также называют – гайки клепальные)
Заклёпки с замыкающей головкой
Исторически первыми были изобретены заклёпки с замыкающей головкой – поэтому они получили наибольшее распространение. Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.
По форме головки заклёпки с замыкающей головкой делятся на:
Также конструктивно они отличаются наличием отверстия внутри заклёпки:
- Полнотелые заклёпки – отверстие отсутствует
- Пустотелые заклёпки – трубчатые – имеют сквозное отверстие
- Полупустотелые заклёпки – под развальцовку – имеют глухое отверстие
Материалы для заклёпок
Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.
Наибольшее распространение получили следующие материалы:
- Стали – в основном, используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
- Нержавеющие стали – аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
- Алюминиевые сплавы – наиболее применимы сплавы АД, АД1, алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6, сплавы АМц, В94, В65, также используют дюралюминиевые сплавы Д1, Д16, Д16Т, Д18, Д18П, Д19П
- Латунные сплавы – в основном, сплав Л63
- Медь – марки МТ, М3
Маркировка заклёпок по материалам
Заклёпки могут быть маркированы на головке – для последующей идентификации. Маркировка может быть выпуклой или вогнутой (клеймение).
Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.
Алюминиевые сплавы | Сталь | Медь и латунь | ||||||
| В65 | Д18П | Д19П | АМг5 | АМц | АД1 | 20ГА | 10, 20, 12Х18Н10Т | М3, Л63 |
| без метки | без метки | без метки | ||||||
Определение длины заклёпки
Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.
“Справочник конструктора-машиностроителя” под редакцией Анурьева В.И. предлагает пользоваться одной универсальной формулой для всех форм головок заклёпок. Здравый смысл подсказывает, что такой подход ошибочный – поэтому воспользуемся формулами из другого источника: «Основы конструирования» под редакцией Орлова П.И., 1988 года.
| Конструкция заклёпки | Припуск “Н” для заклёпок без зазора | Припуск “Н” для заклёпок с зазором |
| H=1,2d | H≈1,2d+0,1S | |
| H=0,54d | H≈0,5d+0,1S | |
| H=0,6d | H≈0,5d+0,1S | |
| H=0,8d | H≈0,7d+0,1S | |
| H=d | H≈0,9d+0,1S | |
| H=1,2d | H≈1,1d+0,1S |
Вычислив по формуле необходимый размер припуска, можно определить длину заклёпки L, прибавив к толщине склёпываемых материалов S значение припуска H. Затем необходимо выбрать ближайшее значение длины заклёпки из стандартного ряда длин. Для заклёпок утверждён стандартный ряд длин, согласно которого они и производятся (в мм):
- 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180
Пример расчёта длины заклёпки
Например, нам необходимо склепать несколько листов общей толщиной 32 мм; склёпывать будем без зазора заклёпками с полукруглой головкой Ø6 мм (1-я конструкция в таблице).
d = 6 мм
S = 32 мм
H = 1,2d = 1,2 x 6 = 7,2 мм
Таким образом, необходимо использовать заклёпку с длиной стержня
L = S + H = 32 + 7,2 = 39,2 мм
Выбираем ближайшую длину из стандартного ряда – это 40 мм.
В итоге, мы выяснили, что для склёпывания пакета листов толщиною 32 мм нам понадобится заклёпка размера Ø6х40 мм.
Заклёпки с протяжкой
Заклёпки с протяжкой изготавливают пустотелыми, с головкой на одном конце, внутрь заклёпки вставляется подвижный расширительный стержень, который при установке протягивается через заклепку, расширяет её, формирует вторую замыкающую головку и стягивает скрепляемые листы материала. После затяжки стержни обламываются или протягиваются полностью через заклепки.
Такие заклёпки часто называют отрывными или вытяжными – по технологии установки. Заклёпки с протяжкой в последнее время становятся всё более и более популярными. Это происходит по нескольким причинам:
- технологическая простота установки заклёпок;
- достаточно иметь доступ к монтажу только с одной стороны конструкции;
- не требуется поддержка заклёпки с обратной стороны;
- дешевизна и компактность инструмента для установки заклёпок;
- высокая производительность при установке заклёпок
- разнообразие видов заклёпок
Так как отрывные заклёпки пустотелые, то после установки внутри заклёпки остаётся отверстие, в которое можно проложить провода, установить другой крепёж – например, винты. Диаметр нормальной головки таких заклёпок приблизительно равен двум диаметрам заклёпки D ≈ 2d. Наряду с нормальной головкой заклёпки могут иметь увеличенную головку с диаметром равным трём диаметрам заклёпки D ≈ 3d.
Выпускается также специальный тип водо- и газонепроницаемых заклёпок с протяжкой – глухие или герметичные заклёпки, после установки которых соединение получается герметичным.
Установка заклёпок с протяжкой осуществляется с помощью специального инструмента – пистолета для заклёпок – заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические и аккумуляторные электрические.
Принципиальная схема установки заклёпки с протяжкой показана на видео:
Материалы для заклёпок с протяжкой
Исходя из способа установки заклёпок с протяжкой, логичным представляется, что заклёпка в сборе состоит из двух материалов, и материал стержня должен быть прочнее, чем материал самой заклёпки – иначе как стержень разожмёт и спрессует заклёпку раньше, чем разрушится сам. В таких заклёпках используются или пара разных материалов или однотипные материалы, но с различной прочностью. Приведём наиболее распространённые пары материалов для заклёпок с протяжкой:
- Алюминиевая заклёпка + стальной оцинкованный стержень (на самом деле заклёпка сделана не из алюминия, а из алюминиево-магниевого сплава АМг, который может иметь различное процентное содержание магния (Mg): 1%; 2,5%; 3,5%; 5% – соответственно сплавы АМг, АМг2, АМг3, АМг5 – чем больше содержание магния (Mg), тем прочнее заклёпка) – обозначают Al/St
- Алюминиевая заклёпка окрашенная + стальной оцинкованный стержень (заклёпка сделана из алюминиево-магниевого сплава АМг, и снаружи окрашена порошковой краской в определённый цвет из цветовой раскладки RAL) – обозначают Al/St 0000, где 0000 – четырёхзначный номер цвета раскладки RAL
- Алюминиевая заклёпка + алюминиевый стержень (заклёпка и стержень сделаны из алюминиево-магниевых сплавов АМг, но с различным процентным содержанием магния – стержень прочнее) – обозначают Al/Al
- Алюминиевая заклёпка + нержавеющий стержень – обозначают Al/A2
- Нержавеющая заклёпка + нержавеющий стержень (и заклёпка и стержень изготовлены из нержавеющей стали, но различных марок, и стержень прочнее) – обозначают A2/A2 или A4/A4
- Медная заклёпка + стальной оцинкованный стержень – обозначают Cu/St
- Медная заклёпка + бронзовый стержень – обозначают Cu/Br
- Медная заклёпка + нержавеющий стержень – обозначают Cu/A2
- Стальная оцинкованная заклёпка + стальной оцинкованный стержень (заклёпка и стержень из стали, но различных марок и стержень прочнее) – обозначают St/St
Определение длины заклёпки с протяжкой
Длину заклёпки с протяжкой можно определить с помощью следующей таблицы, в зависимости от толщины скрепляемых материалов (производитель настоятельно не рекомендует применять заклёпки для склёпывания материалов толщиною менее нижнего рекомендуемого предела и выше верхнего предела).
Заклёпки резьбовые
Резьбовые заклёпки, хотя и были изобретены почти одновременно с заклёпками с протяжкой, но широкое распространение получили только в последнее время.
Резьбовая заклёпка представляет собой гибрид пустотелой заклёпки и гайки, поэтому второе название таких заклёпок – гайки клепальные. Вообще-то единства в названии нет – называют также гайка-заклепка, заклепка с резьбой, заклёпочная гайка. Такой кавардак с названиями объясняется отсутствием стандарта ISO или DIN на данный вид крепежа. Конструктивная особенность клепальных гаек обуславливает их двойное назначение: с их помощью можно как склёпывать между собой листовые материалы, так и просто создавать точки резьбового крепления на тонкостенных элементах конструкции. Удобство установки заклёпок связано с отсутствием необходимости доступа с обратной стороны конструкции – так называемая “установка вслепую”. При установке не повреждается уже обработанная поверхность детали, например, с покрытием, окраской.
По форме бурта (головки) гайки клепальные делят на:
- с плоским цилиндрическим буртом (нормальным и уменьшенным)
- с потайным буртом (нормальным и уменьшенным)
По конструкции заклёпки резьбовые разделяют на открытые – со сквозным отверстием, и глухие – закрытые с одной стороны.
По форме наружной поверхности резьбовые заклёпки делят на:
- гладкие
- рифлёные
- шестигранные
- полушестигранные
Установка, как и в случае с заклёпками отрывными (вытяжными) осуществляется с помощью специализированного инструмента – щипцов для клепальных гаек – заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические.
Материалы для резьбовых заклёпок
В настоящее время европейские производители изготавливают резьбовые заклёпки из следующих материалов:
- Алюминиево-магниевые сплавы
- Сталь оцинкованная
- Нержавеющая сталь
Как выбрать длину заклёпки резьбовой
Подбор правильной длины заклёпки осуществляется в зависимости от вида резьбовой заклёпки и толщины листовой конструкции на которую устанавливается заклёпка. Длина заклёпки при одинаковой резьбе варьируется в зависимости от вида заклёпки. Многие виды резьбовых заклёпок бывают нормальной длины и удлинённые. Выбирать длину заклёпки необходимо руководствуясь
Таблицами с размерами и параметрами заклёпок
Принципиальная схема установки резьбовой заклёпки показана на видео:
oootantal.prom.ua
Заклёпка вытяжная размеры
Заклёпка вытяжная стальная со стандартным буртиком ST/ST – сталь/ сталь. Размеры стальных вытяжных заклёпок от 3.0 х 6 до 6.4 х 45 мм. Они применяются для создания неразъемных соединений тонколистовых материалов. С помощью заклёпочника установка заклёпок возможна при доступе только с одной стороны материала.
Материалы:
- Тело: сталь.
- Стержень: сталь.
| Размер заклёпки |
d | dk | K | R max |
d1 | L1 | Усилие на |
Усилие на срез N |
| 3.0 | 3.0 +0.08-0.10 | 6.5 -0.7 | 0.8 ±0.2 | 0.2 | 1.90 | 27 | 1125 | 915 |
| 3.2 | 3.2 +0.08-0.10 | 6.5 -0.7 | 0.8 ±0.2 | 0.2 | 2.00 | 27 | 1285 | 1060 |
| 4.0 | 4.0 +0.08-0.15 | 8.0 -1.0 | 1.0 ±0.3 | 0.3 | 2.50 | 27 | 1990 | 1550 |
| 4.8 | 4.8 +0.08-0.15 | 9.5 -1.0 | 1.1 ±0.3 | 0.3 | 2.90 | 27 | 2920 | 2300 |
| 5.0 | 5.0 +0.08-0.15 | 9.5 -1.0 | 1.1 ±0.3 | 0.3 | 2.90 | 27 | 3255 | 2575 |
| 6.0 | 6.0 +0.08-0.15 | 12.0 -1.5 | 1.5 ±0.4 | 0.4 | 3.40 | 27 | 5000 | 4000 |
| 6.4 | 6.4 +0.08-0.15 | 13 -1.5 | 0.5 | 3.85 | 27 | 5400 | 4350 |
| Размер заклёпки |
Толщина соединяемых материалов | Диаметр бортика | Диаметр отверстия |
| 3.0 x 6 | 1.5 – 3.5 | 6.5 | 3.1 – 3.2 |
| 3.0 x 8 | 3.5 – 5.5 | ||
| 3.0 x 10 | 5.5 – 7.0 | ||
| 3.0 x 12 | 7.0 – 9.0 | ||
| 3.0 x 14 | 9.0 – 11.0 | ||
| 3.0 x 16 | 11.0 – 13.0 | ||
| 3.0 x 18 | 13.0 – 15.0 | ||
| 3.0 x 20 | 15.0 – 17.0 | ||
| 3.2 x 6 | 1.5 – 3.5 | 6.5 | 3.3 – 3.4 |
| 3.2 x 8 | 3.5 – 5.0 | ||
| 3.2 x 10 | 5.0 – 7.0 | ||
| 3.2 x 12 | 7.0 – 9.0 | ||
| 3.2 x 14 | 9.0 – 11.0 | ||
| 3.2 x 16 | 11.0 – 13.0 | ||
| 3.2 x 18 | 13.0 – 15.0 | ||
| 3.2 x 20 | 15.0 – 17.0 | ||
| 3.2 x 25 | 20.0 – 22.0 | ||
| 4.0 x 6 | 1.5 – 3.0 | 8.0 | 4.1 – 4.2 |
| 4.0 x 8 | 3.0 – 5.0 | ||
| 4.0 x 10 | 5.0 – 6.5 | ||
| 4.0 x 12 | 6.5 – 8.5 | ||
| 4.0 x 14 | 8.5 – 10.5 | ||
| 4.0 x 16 | 10.5 – 12.5 | ||
| 4.0 x 18 | 12.5 – 14.5 | ||
| 4.0 x 20 | 14.5 – 16.5 | ||
| 4.0 x 22 | 16.5 – 18.0 | ||
| 4.0 x 25 | 18.0 – 21.5 | ||
| 4.0 x 26 | 18.5 – 22.5 | ||
| 4.0 x 28 | 21.5 – 24.0 | ||
| 4.0 x 30 | 21.5 – 26.0 | ||
| 4.8 x 6 | 1.0 – 3.0 | 9.5 | 4.9 – 5.0 |
| 4.8 x 8 | 3.0 – 4.5 | ||
| 4.8 x 10 | 4.5 – 6.0 | ||
| 4.8 x 12 | 6.0 – 8.0 | ||
| 4.8 x 14 | 8.0 – 10.0 | ||
| 4.8 x 16 | 10.0 – 12.0 | ||
| 4.8 x 18 | 12.0 – 14.0 | ||
| 4.8 x 20 | 14.0 – 16.0 | ||
| 4.8 x 22 | 16.0 – 18.0 | ||
| 4.8 x 23 | 16.5 – 19.0 | ||
| 4.8 x 24 | 17.0 – 20.0 | ||
| 4.8 x 25 | 18.0 – 21.0 | ||
| 4.8 x 28 | 21.0 – 23.5 | ||
| 4.8 x 30 | 23.0 – 25.0 | ||
| 4.8 x 32 | 25.0 – 27.0 | ||
| 4.8 x 35 | 25.0 – 30.0 | ||
| 4.8 x 40 | 30,0 – 35.0 | ||
| 4.8 x 50 | 40,0 – 45.0 | ||
| 5.0 x 6 | 0.5 – 2.5 | 9.5 | 5.1 – 5.2 |
| 5.0 x 8 | 2.5 – 4.5 | ||
| 5.0 x 10 | 4.5 – 6.0 | ||
| 5.0 x 12 | 6.0 – 8.0 | ||
| 5.0 x 14 | 8.0 – 10.0 | ||
| 5.0 x 16 | 10.0 – 12.0 | ||
| 5.0 x 18 | 12.0 – 14.0 | ||
| 5.0 x 21 | 14.0 – 17.0 | ||
| 5.0 x 25 | 17.0 – 20.0 | ||
| 5.0 x 27 | 20.0 – 23.0 | ||
| 5.0 x 30 | 23.0 – 25.0 | ||
| 6.0 x 8 | 2.0 – 4.0 | 12.0 | 6.1 – 6.2 |
| 6.0 x 10 | 4.0 – 6.0 | ||
| 6.0 x 12 | 6.0 – 8.0 | ||
| 6.0 x 14 | 7.0 – 9.0 | ||
| 6.0 x 16 | 9.0 – 11.0 | ||
| 6.0 x 18 | 11.0 – 13.0 | ||
| 6.0 x 22 | 13.0 – 17.0 | ||
| 6.0 x 26 | 17.0 – 20.0 | ||
| 6.0 x 30 | 20.0 – 24.0 | ||
| 6.4 x 8 | 2.0 – 4.0 | 13.0 | 6.5 – 6.6 |
| 6.4 x 10 | 2.0 – 5.0 | ||
| 6.4 x 12 | 4.0 – 6.0 | ||
| 6.4 x 14 | 6.0 – 8.0 | ||
| 6.4 x 16 | 8.0 – 11.0 | ||
| 6.4 x 18 | 9.0 – 13.0 | ||
| 6.4 x 20 | 11.0 – 15.0 | ||
| 6.4 x 22 | 13.0 – 16.0 | ||
| 6.4 x 25 | 15.0 – 19.0 | ||
| 6.4 x 26 | 16.0 – 20.0 | ||
| 6.4 x 28 | 17.0 – 22.0 | ||
| 6.4 x 30 | 18.0 – 24.0 | ||
| 6.4 x 32 | 22.0 – 26.0 | ||
| 6.4 x 35 | 24.0 – 30.0 | ||
| 6.4 x 40 | 30.0 – 35.0 | ||
| 6.4 x 45 | 35.0 – 40.0 |
Вы можете заказать и купить стальные вытяжные заклёпки любых размеров по оптовым ценам.
tdm-neva.ru
|
ЗАКЛЁПКА ВЫТЯЖНАЯ РЕЗЬБОВАЯ СТАЛЬНАЯ
Предназначены для неразъёмного соединения тонколистовых материалов, а также для образования в соединяемых листовых материалах элемента крепления с внутренней (заклёпка – гайка) или наружной (заклёпка-болт) метрической резьбой. При установке заклепок доступ необходим только с одной стороны материала. Они бывают открытого или закрытого типа, с выпуклой или потайной головкой. Монтаж осуществляется с помощью специального инструмента. Изготавливаются из стали или алюминия и его сплавов. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал: сталь С10187 или С1022 |
www.krepmarket.ru
Трещоточный заклёпочник для резьбовых заклёпок | Основные характеристики и принцип действия
Трещоточный заклёпочник для резьбовых заклёпок.
Среди большого множества самых разных инструментов для установки резьбовых заклёпок, есть, на мой взгляд, недооценённые модели. Имея большой потенциал и уникальные возможности, они обделены вниманием в силу того, что имеют необычную форму и неочевидный принцип действия. Одним из таких инструментов является трещоточный заклёпочник, который мне лично напоминает “шмайсер” – немецкий автомат времен Второй Мировой.
В сегодняшней статье мы рассмотрим особенности этого заклёпочного инструмента, его устройство и принцип действия. Но сначала давайте вспомним, что же такое резьбовая заклёпка гайка и для чего она нужна.
Резьбовая заклёпка гайка.
Резьбовая, или, как её ещё называют, гаечная заклёпка служит, во-первых, для соединения деталей и материалов, а во-вторых, для создания прочного резьбового соединения там, где получить хорошую резьбу обычными способами невозможно. Кстати, именно благодаря своим свойствам, резьбовую заклёпку в народе прозвали “бонка”. И хотя это не совсем точное определение (раньше бонкой называлось утолщение на корпусной детали, окантовывающее отверстие), но некая логика здесь просматривается. Резьбовая заклёпка, как правило, представляет собой цилиндр с оформленной с одной стороны головкой и внутренней резьбой.
Заклёпка накручивается на резьбовой шток установочного инструмента, вставляется в отверстие и под воздействием тягового усилия деформируется, формируя замыкающую головку с обратной стороны рабочей поверхности, при этом крепко обжимая соединяемые материалы. После выкручивания резьбового штока заклёпочного инструмента из установленной заклёпки мы получаем несколько хороших витков резьбы, которые можно использовать для надёжного крепления других деталей посредством винтов, болтов или других крепежных изделий. Продольные насечки на теле заклёпки врезаются в процессе установки в стенки отверстия заготовки и, тем самым, препятствуют нежелательному прокручиванию. Наиболее распространены заклёпки с внутренней резьбой от М3 до М12. Заклёпки других размеров встречаются крайне редко и имеют очень узкую специализацию. Условно резьбовые заклёпки можно поделить на заклёпки малых размеров (от М3 до М5) и заклёпки больших размеров (от М6 до М12). Как раз для установки заклёпок больших размеров идеально подходит трещоточный заклёпочник.
Принцип действия трещеточного заклёпочника.
Как следует из названия, ключевым элементом такого заклёпочника является трещотка. В заклёпочнике трещотка играет такую же роль, как и в трещоточном гаечном ключе – она позволяет вытягивать заклёпку, значительно сократив амплитуду движения рукояти инструмента. В отличие от традиционного двуручного заклёпочника, у трещоточного инструмента рукояти расположены перпендикулярно оси установки заклёпки и сами по себе заметно короче. Такая конструкция заклёпочника позволяет прикладывать меньше усилий для установки заклёпки.

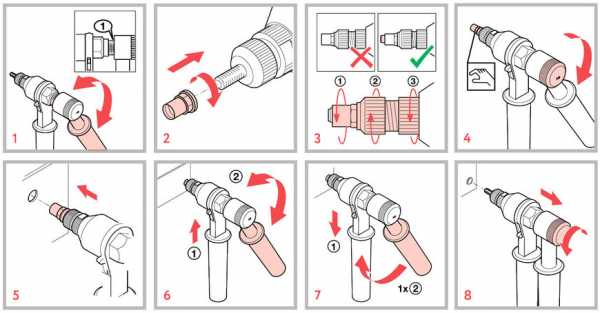

Установка резьбовой заклёпки при помощи трещоточного заклёпочника.
Перед началом установки заклёпки необходимо установить оснастку, соответствующую внутреннему диаметру заклёпки. На большинстве трещоточных заклёпочников это можно сделать вручную, без применения каких-либо дополнительных инструментов. Установите резьбовой шток нужного диаметра. После этого накрутите сменную насадку соответствующего размера (пока не фиксируя её контргайкой). Теперь необходимо выставить шкалу рабочего хода на единицу (шкала расположена под задним рычагом на корпусе инструмента) РИС.1. Это можно сделать посредством вращения заднего рычага в ту или иную сторону. Теперь можно накрутить заклёпку РИС.2. Это можно сделать вручную, но проще и быстрее это сделать, вращая по часовой стрелке колеса шпинделя, расположенное на тыльной стороне заклёпочника. На данном этапе необходимо провести окончательную настройку инструмента под устанавливаемую заклёпку – сильнее закручивая или, наоборот, выкручивая сменную насадку, найдите такое положение, при котором кончик резьбового штока будет слегка (примерно на 1-2 витка) выглядывать из накрученной до упора заклёпки РИС.3. В момент установки заклёпки инструмент развивает достаточно высокое тяговое усилие, и для сохранения целостности резьбы, а также для получения качественного соединения важно, чтобы в процессе было задействовано максимальное количество витков резьбы. Установив правильное положение сменной насадки, зафиксируйте его контргайкой. Подтяните заклёпку, чтобы её буртик вплотную упирался в сменную насадку инструмента РИС.4. Теперь можно приступать к монтажу.
Переведите трещотку в режим установки (тянем заклёпку против часовой стрелки, щелчки по часовой стрелке), вставьте заклёпку в отверстие РИС.5 и, удерживая инструмент так, чтобы ось установки заклёпки находилась строго перпендикулярно рабочей поверхности короткими движениями рычага малой амплитуды против часовой стрелки начните затягивать заклёпку РИС.6,. Полностью установив заклёпку, остановитесь, переключите трещотку, сделайте один оборот заднего рычага по часовой стрелке РИС.7 и, вращая колесо шпинделя против часовой стрелки, выкрутите резьбовой шток из установленной заклёпки РИС.8.
Основные преимущества трещоточного заклёпочника
1. Установка заклёпок большого размера
Одно из главных достоинств трещоточного заклёпочника – это возможность установки заклёпок больших размеров. Возьмём для примера гаечную заклёпку из стали размером М12. Для того, чтобы деформировать такую заклёпку необходимо развить тяговое усилие от 20 до 25 kN, а это, ни много ни мало – 2 – 2,5 тонны – не всякий силовой инструмент сможет обеспечить такое тяговое усилие. Например, единственный более или менее достойный на рынке аккумуляторный заклёпочник для резьбовых заклёпок Firebird от немецкого производителя Gesipa развивает тяговое усилие только до 13 Кн, что позволяет уверенно ставить заклёпки из стали лишь до М8. Установка же стальной заклёпки М12 при помощи ручного инструмента может и вовсе превратиться в кошмар – нужно иметь недюжинную силу, чтобы деформировать заклёпку при помощи двуручного заклёпочника и это при достаточно длинных рычагах. Трещоточный же инструмент, благодаря особому расположению рычагов и трещотке, позволяет справляться с этой задачей, прикладывая меньше усилий, несмотря на короткие рычаги, которые дают ещё одно преимущество.
2. Установка заклёпок в труднодоступных местах
Короткие рычаги, расположенные под прямым углом к оси установки заклёпки, позволяют осуществлять работы в ограниченном пространстве. Обычный кистевой заклёпочник тоже в этом отношении хорош – чаще всего длина его клепальной головки позволяет забираться в самые сложные места, но рабочий диапазон такого инструмента обычно ограничивается заклёпкой М5, реже М6 (кто не пробовал, ставить заклёпки М6 из стали кистевым заклёпочники – это то ещё удовольствие). Если смотреть обычный двуручный заклёпочник, то для установки заклёпок больших размеров необходимы рычаги определённой длины – иначе потребуется слишком большое усилие. Для полной установки заклёпки эти рычаги необходимо разводить достаточно широко, что лишает оператора возможности производить работы в тесном пространстве. В подобных ситуациях сподручнее будет использовать трещоточный заклёпочник – короткие рычаги в купе с трещоткой позволяют устанавливать заклёпки больших размеров в самых непростых местах.
3. Полный контроль процесса установки
В процессе установки резьбовой заклёпки очень важно задать и сохранить угол установки заклёпки. Ось установки заклёпки должна находится строго под прямым углом к рабочей поверхности. При работе двуручным заклёпочником, оператор удалён от места установки на расстоянии около 50-80 см (в зависимости от модели инструмента). Добавим сюда усилие, которое оператору необходимо развить для установки заклёпки большого размера. Согласитесь, изо всех сил сводя рычаги инструмента в процессе монтажа, уследить за тем, чтобы заклёпка входила в отверстие под прямым углом будет не просто. Совершенно иначе ситуация выглядит при работе с трещоточным заклёпочником. Короткие рычаги позволяют оператору находится в непосредственной близости с местом установки заклёпки. При этом в процессе монтажа в движение приводится только один рычаг – второй остаётся неподвижным и позволяет своевременно корректировать угол установки заклёпки.
Конечно есть множество технических заданий, где работать заклёпочником с трещоткой будет неудобно или нецелесообразно, но если вы работаете с заклёпками больших размеров, а в месте проведения работ нет достаточно пространства, чтобы «разгуляться», инструмент с трещоткой придётся вам весьма кстати.
В следующей статье мы сделаем небольшой обзор трещоточных заклёпочников, сравним их и рассмотрим все достоинства и недостатки. Забегая немного вперёд, скажу, что недавно на рынке появились модели которые требуют от оператора ещё меньше физических усилий, например, трещоточный заклёпочник с телескопическими ручками или заклёпочник с трещоткой и мультипликатором крутящего момента.
В каталоге компании АЙРИВЕТ вы найдёте большой выбор резьбовых заклёпок и ручных заклёпочников для их установки.
Если у вас остались вопросы по устройству или принципу действия трещоточных заклёпочников, оставляйте комментарии прямо под этой статьёй – мы постараемся дать развёрнутый ответ в ближайшее время.
Если вам нужна помощь в выборе заклёпки и/или инструмента для выполнения вашей технической задачи свяжитесь с нами – наши специалисты помогут вам определиться с выбором.
irivet.ru
|
рифленые резьбовые заклепки со шлицами вытяжные резьбовые втулки с насечкой шлицевые с рифлением | ||||||
blindrivet.narod.ru
|
герметичные резьбовые заклепки |
blindrivet.narod.ru
