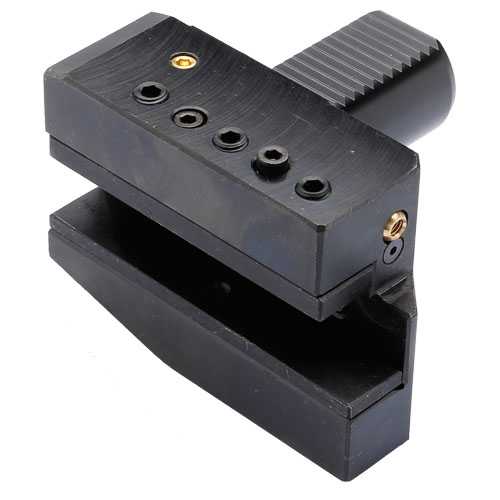

Резцедержатель c1 – Осевой резцедержатель VDI форма C1, правый

alexxlab | 25.11.2019 | 0 | Вопросы и ответы

Резцедержатели VDI


Радиальный резцедержатель VDI B1


Радиальный резцедержатель VDI B2


Радиальный резцедержатель VDI B3


Радиальный резцедержатель VDI B4


Радиальный резцедержатель VDI B5


Радиальный резцедержатель VDI B6


Радиальный резцедержатель VDI B7


Радиальный резцедержатель VDI B8

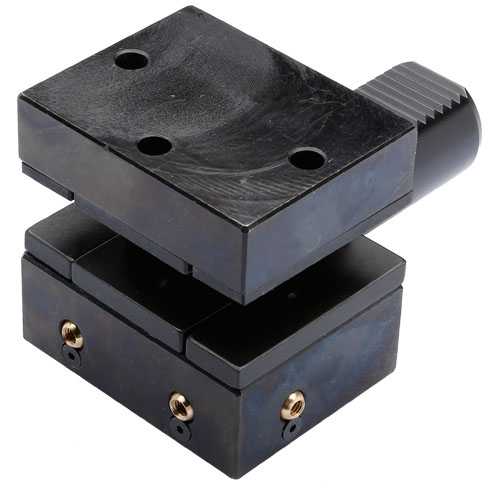

Аксиальный резцедержатель VDI C1


Аксиальный резцедержатель VDI C2


Аксиальный резцедержатель VDI C3


Аксиальный резцедержатель VDI C4


Универсальный резцедержатель VDI CB1


Универсальный резцедержатель VDI CB2


Универсальный резцедержатель VDI CB3


Универсальный резцедержатель VDI CB4


Универсальный резцедержатель VDI D1


Универсальный резцедержатель VDI D2


Резцедержатель VDI E1


Резцедержатель VDI E2


Резцедержатель VDI E2-X2


Резцедержатель VDI E3


Резцедержатель VDI E4


Цанговый патрон VDI DIN6499 ER


Сверлильный патрон VDI


Резцедержатель VDI F типа


Аксиальный резцедержатель T1


Аксиальный резцедержатель T1-X3


Переходная втулка RS-W


Переходная втулка RS

www.interprom-spb.ru

Токарные резцедержатели: виды, материалы изготовления, конструкция

Резцедержатель представляет собой узел токарного станка, который предназначен для крепления режущего инструмента. От его точности в значительной мере зависит качество обработки детали.

Поэтому было разработано несколько вариантов конструкции этого устройства, подходящие для разных условий. Помимо токарных станков, резцедержатели используются в строгальных и некоторых других металлорежущих станках, но там они имеют другую конструкцию.

Условное деление

По исполнению:
- с осью вращения
- со сменными блоками

Деление резцедержателей с осью вращения:
- с горизонтальной осью вращения (параллельно оси шпинделя)
-с вертикальной осью вращения (перпендикулярно оси шпинделя)

по источнику смены позиций:
- механические (вручную) - электромеханические
- гидравлические
- серво

По креплению инструмента
- клиновым блоком - резцы 16х16, 20х20, 25х25 и 32х25 мм
- VDI - крепление в круглом отверстии позиции торцевой поверхности диска резцедержателя одним болтом с клином. направление оси Чаще всего используются VDI30, VDI40. Размеры VDI20, VDI50 и VDI60 используются относительно редко. Может использоваться для статичного и приводного инструмента
- BMT - крепление в круглом отверстии на периферийном диаметре диска резцедержателя. Крепление четырьмя болтами. Наиболее распространены BMT-45, BMT-55, реже используются BMT-65, BMT-75. Может использоваться для статичного и приводного инструмента

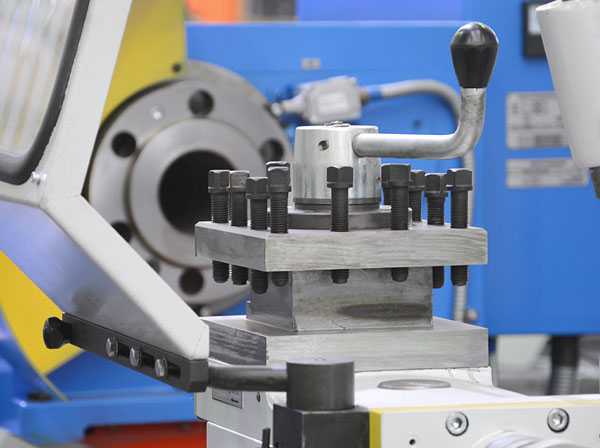

На универсальном токарном станке резцедержатель располагается на верхних салазках суппорта. На суппорте также размещаются поперечные и поворотные салазки, а сам суппорт находится на продольных салазках станины. Комбинация этих узлов позволяет перемещать резец по всем трем координатам и поворачивать относительно продольной оси, что и обеспечивает большое количество доступных операций универсальному токарному станку.

У тяжелых обдирочных станков конструкция суппорта несколько отличается, поскольку на него приходится значительная нагрузка. В таких станках резцедержатель располагается на дополнительных салазках. Это требуется по той причине, что у станков этого типа поперечные салазки имеют слишком массивную конструкцию и их перемещение вручную затруднительно.

Использование резцедержателя

Резцедержатель является отдельным узлом станка, закрепленным болтами. Он существенно облегчает обработку деталей. Особенно важно применение резцедержателя при точной расточке отверстий.

Конструкции резцедержателей отличаются высокой прочностью и надежностью, поскольку даже от небольшого люфта точность обработки может значительно снизиться.

Токарный резцедержатель предназначается для размещения резца по высоте и в горизонтальной плоскости. Установка резцедержателя по высоте имеет большое значение для процесса обработки. Если выполняется обточка, то резец устанавливается так, чтобы режущая кромка инструмента была выше, чем линия центров станка. Для расточки резец размещается ниже линии центров.

Простой резцедержатель

Самую простую конструкцию имеет резцедержатель, называемый «солдатиком». Это устройство имеет сферическую подкладку, которая позволяет быстро закрепить резец. Путем поворота сферической прокладки регулируется угол резки и положение по высоте. Закрепление резца выполняется при помощи одного болта.

С одной стороны, это устройство резцедержателя токарного станка дает возможность установить резец за минимальное время, а с другой — вся нагрузка приходится на один болт, поэтому он должен быть плотно затянут. Однако, пытаясь обеспечить достаточный прижим, этот болт часто затягивается с избыточным усилием, отчего резьба быстро приходит в негодность. В результате происходит обрыв болта или срезание внутренней резьбы. Ремонт такого резцедержателя заключается в замене болтов и расточке отверстия на больший размер. Также возможна установка втулки с резьбой в отверстие. Для повышения стойкости болтов их изготавливают из прочных сталей, таких как 12ХН3А, подвергают цементации на глубину 0,6-0,8 мм и закалке, что позволяет добиться твердости поверхности 50-60 HRС. Благодаря этому стойкость болтов возрастает в 10-15 раз относительно сырых, изготовленных из стали 45, однако, повышается и их цена. Для большей части деталей резцедержателя используется сталь 45, у которой твердость находится в интервале 220—260 НВ.

Резцедержатель этой конструкции широко использовался на советских станках. Сейчас такая конструкция резцедержателя токарного станка считается устаревшей и используется только для некоторых легких станков. В этом резцедержателе можно закрепить только один инструмент, что требует частой замены резца. В промышленной металлообработке это приводит к большим потерям времени.

Поворотные резцедержатели

Большое распространение получил кассетный резцедержатель для токарного станка, в котором можно одновременно закрепить четыре инструмента. Таким образом можно подготовить станок к четырем последовательным операциям без смены инструмента. Наибольший эффект от этого резцедержателя достигается при обработке деталей сложных форм.

Резцедержатель имеет строение, сходное с револьвером. Главным элементом является крупный диск, в котором просверлены сквозные отверстия на равном расстоянии друг от друга. В отверстия вставляются разрезные втулки, в которые и крепятся резцы. Использование втулок позволяет установить резцы по высоте без использования прокладок, поэтому такая операция выполняется весьма быстро. Также устройство для фиксации резцов имеет жесткие пружинные державки, что дает возможность вести растачивание глубоких отверстий, нарезание внутренней резьбы и другие точные работы.

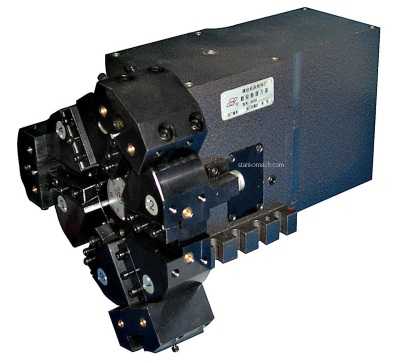

В современных станках используются еще более эффективные резцедержатели, в которых одновременно можно закрепить до 12 инструментов.

Особенно эффективны такие резцедержатели для токарных станков с ЧПУ, их применение позволяет значительно повысить производительность. Электромеханический привод резцедержателя обеспечивает быстрое и надежное крепление инструмента.

В токарных станках, например станки серии ТС16К20, конструкция поворотных резцедержателей имеет свои особенности. Зажим резца производится закаленными планками при помощи рычажно-клинового механизма, что значительно повышает усилие.

Гидравлические резцедержатели

Одним из перспективных направлений развития резцов и резцедержателей выступает разработка гидравлических устройств для закрепления резцов. Такие резцедержатели амортизируют вибрацию, возникающую при обработке заготовки. Благодаря этому снижается вероятность выхода из строя инструмента. При черновой обработке, когда резец испытывает значительную нагрузку, использование гидравлических резцедержателей снижает затраты на инструменты на величину до 40%.

Такими резцедержками оснащены например токарные станки серии ТС17.

Гидравлические резцедержатели имеют точность, сравнимую с этим показателем у электромеханических устройств, а в некоторых режимах и более высокую. Имеют большее количество позиций, меньшее время смены инструмента, направление поиска инструмента по кратчайшему направлению. Требуют наличия гидростанции на станке.

Осуществляем полный цикл ремонта резцедержек серии AK3063 и ak3080





Условия приобретения и заказ

Купить станок, посмотреть его в работе, ознакомиться со складом станков - Вы можете, связавшись с нашими менеджерами по телефонам 8 (4822) 620-620 или заказать обратный звонок.



Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Если остались вопросы, заполните форму ниже:







stankomach.com

Держатели неподвижного инструмента KEMMLER - Osnastka.pro

ДЕРЖАТЕЛИ KEMMLER ДЛЯ НЕПОДВИЖНОГО ИНСТРУМЕНТА ПО DIN 69880 (VDI)

Резцедержатели Kemmler радиальные , тип В1 правые, короткие (DIN 69880)

Артикул Обозначение
169.31.12 B1 – 16 × 12 × 24
209.31.16 B1 – 20 × 16 × 30
259.31.16 B1 – 25 × 16 × 30
309.31.20 B1 – 30 × 20 × 40
409.31.25 B1 – 40 × 25 × 44
509.31.32 B1 – 50 × 32 × 55



Резцедержатели Kemmler радиальные, тип В2 левые, короткие (DIN 69880)

Артикул Обозначение
169.32.12 B2 – 16 × 12 × 24
209.32.16 B2 – 20 × 16 × 30
259.32.16 B2 – 25 × 16 × 30
309.32.20 B2 – 30 × 20 × 40
409.32.25 B2 – 40 × 25 × 44
509.32.32 B2 – 50 × 32 × 55

Технические характеристики



Резцедержатели Kemmler радиальные, тип В3 правые, короткие (DIN 69880)

Артикул Обозначение
169.33.12 B3 – 16 × 12 × 24
209.33.16 B3 – 20 × 16 × 30
259.33.16 B3 – 25 × 16 × 30
309.33.20 B3 – 30 × 20 × 40
409.33.25 B3 – 40 × 25 × 44
509.33.32 B3 – 50 × 32 × 55

Технические характеристики



Резцедержатели Kemmler радиальные, тип В4 левые, короткие (DIN 69880)

Артикул Обозначение
169.34.12 B4 – 16 × 12 × 24
209.34.16 B4 – 20 × 16 × 30
259.34.16 B4 – 25 × 16 × 30
309.34.20 B4 – 30 × 20 × 40
409.34.25 B4 – 40 × 25 × 44
509.34.32 B4 – 50 × 32 × 55

Технические характеристики

Резцедержатели Kemmler радиальные , тип В5 правые, длинные (DIN 69880)

Артикул Обозначение
169.35.12 B5 – 16 × 12 × 24
209.35.16 B5 – 20 × 16 × 30
259.35.16 B5 – 25 × 16 × 30
309.35.20 B5 – 30 × 20 × 40
409.35.25 B5 – 40 × 25 × 44
509.35.32 B5 – 50 × 32 × 55

Технические характеристики

Резцедержатели Kemmler радиальные, тип В6 левые, длинные (DIN 69880)

Артикул Обозначение
169.36.12 B6 – 16 × 12 × 24
209.36.16 B6 – 20 × 16 × 30
259.36.16 B6 – 25 × 16 × 30
309.36.20 B6 – 30 × 20 × 40
409.36.25 B6 – 40 × 25 × 44
509.36.32 B6 – 50 × 32 × 55

Технические характеристики

Резцедержатели Kemmler радиальные, тип В7 правые, длинные (DIN 69880)

Артикул Обозначение
169.37.12 B7 – 16 × 12 × 24
209.37.16 B7 – 20 × 16 × 30
259.37.16 B7 – 25 × 16 × 30
309.37.20 B7 – 30 × 20 × 40
409.37.25 B7 – 40 × 25 × 44
509.37.32 B7 – 50 × 32 × 55

Технические характеристики

Резцедержатели Kemmler радиальные, тип В8 левые, длинные (DIN 69880)

Артикул Обозначение
169.38.12 B8 – 16 × 12 × 24
209.38.16 B8 – 20 × 16 × 30
259.38.16 B8 – 25 × 16 × 30
309.38.20 B8 – 30 × 20 × 40
409.38.25 B8 – 40 × 25 × 44
509.38.32 B8 – 50 × 32 × 55

Технические характеристики

Резцедержатели Kemmler осевые, тип C1 правые (DIN 69880)

Артикул Обозначение
169.41.12 C1 – 16 × 12
209.41.16 C1 – 20 × 16
259.41.16 C1 – 25 × 16
309.41.20 C1 – 30 × 20
409.41.25 C1 – 40 × 25
509.41.32 C1 – 50 × 32

Технические характеристики

Резцедержатели Kemmler осевые, тип C2 левые (DIN 69880)

Артикул Обозначение
169.42.12 C2 – 16 × 12
209.42.16 C2 – 20 × 16
259.42.16 C2 – 25 × 16
309.42.20 C2 – 30 × 20
409.42.25 C2 – 40 × 25
509.42.32 C2 – 50 × 32

Технические характеристики

Резцедержатели Kemmler осевые, тип C3 правые (DIN 69880)

Артикул Обозначение
169.43.12 C3 – 16 × 12
209.43.16 C3 – 20 × 16
259.43.16 C3 – 25 × 16
309.43.20 C3 – 30 × 20
409.43.25 C3 – 40 × 25
509.43.32 C3 – 50 × 32

Технические характеристики



Резцедержатели Kemmler осевые, тип C4 левые (DIN 69880)

Артикул Обозначение
169.44.12 C4 – 16 × 12
209.44.16 C4 – 20 × 16
259.44.16 C4 – 25 × 16
309.44.20 C4 – 30 × 20
409.44.25 C4 – 40 × 25
509.44.32 C4 – 50 × 32

Технические характеристики

Резцедержатели Kemmler комбинированные, тип D1 (DIN 69880)

Артикул Обозначение
309.89.12 D1 – 30 × 20 x 76
409.89.16 D1 – 40 × 25 x 90
509.89.20 D1 – 50 × 32 x 105

Технические характеристики

Резцедержатели Kemmler комбинированные, тип D2 (DIN 69880)

Артикул Обозначение
309.90.12 D2 – 30 × 20 x 76
409.90.16 D2 – 40 × 25 x 90
509.90.20 D2 – 50 × 32 x 105

Технические характеристики

Резцедержатели Kemmler, регулируемый по высоте, правый (DIN 69880)

Артикул Обозначение
309.65.26 AR – 30 × 26
409.65.32 AR – 40 × 32
509.65.32 AR – 50 × 32

Технические характеристики

Резцедержатели Kemmler, регулируемый по высоте, левый (DIN 69880)

Артикул Обозначение
309.66.26 AL – 30 × 26
409.66.32 AL – 40 × 32
509.66.32 AL – 50 × 32

Технические характеристики

Защитные заглушки Kemmler (сталь), форма Z2

Защитные заглушки Kemmler (сталь), форма Z2

Артикул Обозначение
169.29.13 Z2 – 16 × 13
209.29.16 Z2 – 20 × 16
259.29.16 Z2 – 25 × 16
309.29.20 Z2 – 30 × 16
409.29.20 Z2 – 40 × 20
509.29.20 Z2 – 50 × 20

Технические характеристики

Защитные заглушки Kemmler (пластик), форма Z2

Защитные заглушки Kemmler (пластик), форма Z2

Артикул Обозначение
169.30.13 Z2 – 16 × 13
209.30.16 Z2 – 20 × 16
259.30.16 Z2 – 25 × 16
309.30.20 Z2 – 30 × 16
409.30.20 Z2 – 40 × 20
509.30.20 Z2 – 50 × 20

Технические характеристики

osnastka.pro

Быстросменный резцедержатель. Делаем дополнительную кассету.

В одном из предыдущих обзоров зоркие читатели увидели на моем токарном станке быстросменный резцедержатель. Попросили его обозреть. Выполняю заявки трудящихся ☺

Для чего нужен быстросменный резцедержатель? Из названия очевидно, что для быстрой смены резцов. Зачем нужна быстрая смена резцов? В токарном деле используется несколько десятков различных резцов: проходные, расточные, подрезные, резьбовые внутренние и наружние, канавочные, отрезные и т.д. и т.п. Какие-то чаще, какие-то реже, но используются все.

Обычный резцедержатель может удерживать одновременно до четырех резцов, что бывает достаточно для производственного процесса. Как правило, детали однотипные и точатся на потоке. Установив утром один набор резцов, до вечера можно работать только им.

При штучной работе или в условиях домашнего применения резцы постоянно нужно менять. Откручивать- закручивать винты, вынимать резец и подбирать подкладки для выставления высоты резца довольно муторно. Для этих целей и существует быстросменный резцедержатель со сменными картриджами (кассетами).

Купил я данный резцедержатель уже достаточно давно, лет 5 назад точно. Так что он прошел огонь, воду и медные трубы. Зарекомендовал себя с наилучшей стороны.

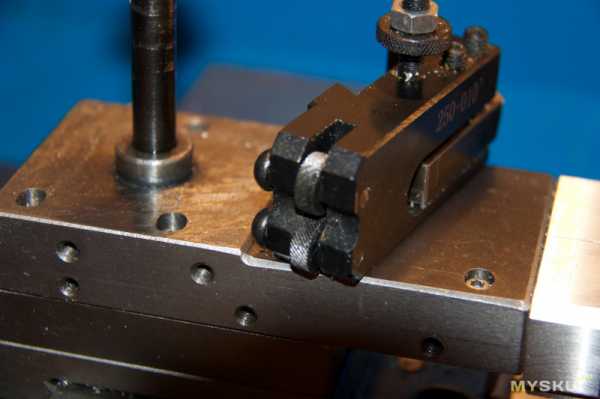

Крепится резцедержатель следующим образом: в верхний суппорт ввинчивается ось, на которую насаживается резцедержатель. Сверху он фиксируется гайкой. В комплекте шла пластина, позволяющая подкладывать ее по резцедержатель, если необходимо приподнять его повыше.

У меня на суппорте было цилиндрическое утолщение, и я расточил в пластине отверстие в диаметр утолщения.

Фиксация картриджа происходит за счет подвижной клинообразной планки, которая распирает паз «ласточкиного хвоста». Фиксация просто намертво.

В комплекте идут 5 картриджей

Первый под обычные прямоугольные державки. Высота паза 13 мм, глубина 8 мм. Четыре винта М6 фиксируют державку, один болт с широкой шайбой и контровой гайкой позволяет контролировать высоту картриджа и резца соответственно. Кончик резца должен быть на высоте оси шпинделя токарного станка.

Второй картридж полностью копирует первый с одним дополнением, на нижней полке крепления державки профрезерована V-образная канавка, позволяющая крепить закругленные державки резцов.

Третий картридж предназначен для крепления отрезного резца. И хотя резцы из быстрорежущей стали отживают свой век, такое решение очень удачное и востребованное. Резец можно затачивать не вынимая из картриджа. Толщина режущей пластины 1.5мм (в комплект не входит)

Четвертый и самый многофункциональный картридж совмещает в себе ролики для накатывания насечки на заготовку и место под резец. Я креплю в картридже небольшой резец для торцевания заготовок.

Пятый картридж предназначен для крепления расточных резцов с круглой державкой.

Основная печаль данного резцедержателя – стоимость дополнительных картриджей. Их цена варьируется от 14 до 26 долларов за штуку. Так как используемых в работе резцов у меня под два десятка, то удовольствие покупки двадцати картриджей выливается в круглую сумму. Вот и приходилось менять резцы также как и в обычном резцедержателе. Единственное, что по высоте их выставлять элементарно и быстро.

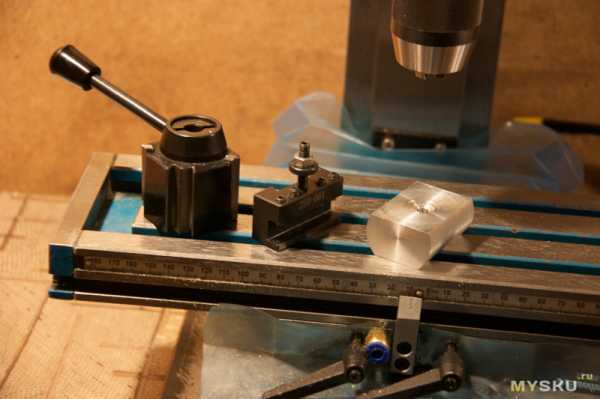

Мысль сделать свой картридж зрела давно. Останавливало два обстоятельства: отсутствие металла под рукой и банальная лень. Со временем у меня появился запас алюминия марки В95, который должен по прочности подойти для домашнего применения и запрос от вас, мои дорогие читатели, на обзор, который помог превозмочь лень)))

Для пробы взял кусочек дюраля В95, оставшегося от какой-то поделки.

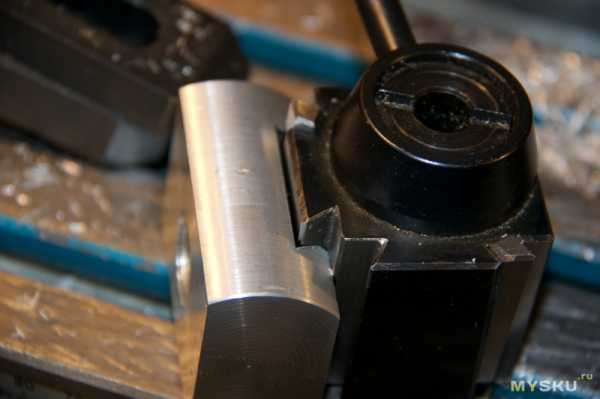

Ну что ж… поехали! В заготовке мы фрезеруем паз

Далее фрезой для «ласточкиного хвоста» под углом 60 град. выбираем боковые наклонные плоскости.

Тщательно измеряем ширину «ласточкиного хвоста», точность должна быть в пределах двух – трех десятых миллиметра, иначе ничего не будет держаться, и заготовка направится в брак. Ширину «ласточкиного хвоста» измеряют при помощи двух цилиндров и штангенциркуля

Примеряем – все великолепно. В размер попали.

Переворачиваем заготовку и делаем паз под резец.

Сверлим отверстия под винты и нарезаем резьбу

Стружка отлично вычищается ершиками (см. предыдущий обзор про чистку аэрографа)

Теперь делаем шайбу винта, которая будет регулировать высоту картриджа. Для этого берем заготовку и накатываем на нее насечку нашим картриджем номер 4.

Сверлим отверстие и нарезаем резьбу

Отрезаем шайбу

Собираем катридж

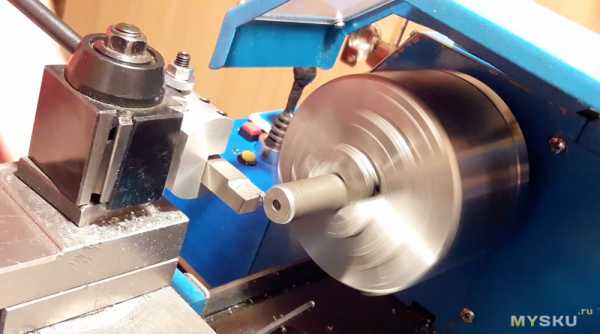

Тестовое точение было пройдено на ура.

И в заключение видео о резцедержателе и о том как делался картридж. Я люблю смотреть такие видео. Есть пара каналов в сети, где на все такие процессы изготовления поделок на станках можно смотреть вечно))) Кстати, если не сложно, напишите в комментариях пожалуйста, все ли понравилось, и что можно улучшить. Спасибо!

Резюме. Вещь замечательная, полезная, и как все профессиональные вещи дорогая, а стоимость сменных картриджей – просто грабеж. Но если вы имеете доступ к фрезеру и можете сделать себе картриджи сами, то покупать имеет полный смысл.

mysku.ru

Резцедержатели токарных станков по металлу: чертеж, устройство, ГОСТ

Резцедержатель служит для закрепления резцов на суппорте токарного станка, и как следствие, он перемещается в поперечном и продольном направлениях относительного заготовки. Другое название этого устройства — резцовая головка.

Резцедержатель токарного станка

Подразделяются на двухпозиционные и четырехпозиционные, т.е. в первом варианте в резцедержатель одновременно можно закрепить винтами два резца, во втором – четыре. Это позволяет быстро менять инструмент во время работы, поворачивая резцовую головку в другую позицию с нужным резцом.

Четырехпозиционная резцовая головка

Для быстрой смены инструмента применяют резцедержатели картриджного типа, которые могут устанавливаться практически на все типы токарных станков. Сменные картриджи изготавливаются для резцов с четырехгранной и круглой державкой.

Быстросменный резцедержатель

Документация

  • ГОСТ 24900-81
  • DIN 69880
  • VDI 3425

Скачать ГОСТ 24900-81

Скачать каталог резцедержателей

Резцедержатель (державка) своими руками

При желании или необходимости резцедержатель можно изготовить самостоятельно. Материал заготовки – сталь 45.

Еще одно видео по переделке державки

Чертежи резцедержателей

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Резцедержатели с цилиндрическим хвостовиком диаметром 30 и 40 мм

Резцедержатели с цилиндрическим хвостовиком для станков с числовым программным управлением (ЧПУ) предназначены для закрепления призматических резцов сечением

  • 20х20 и 16х16 — для резцедержателей с хвостовиком 30 мм,
  • 25х25 и 20х20 — для резцедержателей с хвостовиком 40 мм,

а также для закрепления инструмента с цилиндрическими и коническими хвостовиками. По заказу потребителя комплектуются переходными втулками с цилиндрическим и коническим отверстиями.

Хвостовик резцедержателя соответствует ГОСТ 24900 и DIN 69880.

Размеры и технические характеристики

Радиальные резцедержатели

ОбозначениеdDLHH1H2B1
291.341.11130809570201612
291.341.131*408810780252016

ОбозначениеdDLHH1H2B1
291.341.10130809570201612
291.341.121*408810780252016

* — в вариантах исполнений резцедержателей со сменной планкой в шифр обозначения резцедержателя добавляется литера «А».



Осевые резцедержатели

ОбозначениеdDLHH1H2B1B2A2
291.341.211307812571201610
291.341.231*408814878252012,53050

ОбозначениеdDLHH1H2B1
291.341.201307812567201610
291.341.221*408814881252012,5

* — в вариантах исполнений резцедержателей со сменной планкой в шифр обозначения резцедержателя добавляется литера «А».



Резцедержатели для борштанг

ОбозначениеdDLHB1Nd1d2
291.342.31130681116225323,82564
291.342.33140831437425431,26770



Резцедержатель для инструмента с цилиндрическим хвостовиком

ОбозначениеdDLHd1A
291.342.2003084111622545
291.342.22240116123753265

ОбозначениеdDLHB1d1d2C
291.342.1123068121663254
-013068121662554
-023068126662059
-033068130661663
291.342.13240831387455327063
-0140831387455257063
-0240831387455207063
-0340831387455167053



bzsp.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
