Листы стальные с ромбическим и чечевичным рифлением ГОСТ 8568-77.


Стандарт распространяется на стальные горячекатанные с односторонним ромбическим и чечевичным рифлением листы общего наначения.







Рифленый прокат изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

Лист рифленый на складе Компании МеталлТехСервис представлен в следующем ассортименте:



Размер, ммМарка стали
5, 6, 8, 103 ПС/СП



Лист стальной рифленый ГОСТ 8568-77. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

Существуют две разновидности рифленого листа:


  • Лист рифленый ромбический


  • Лист рифленый чечевица

Высота рифлей на листах должна быть 0,2 – 0,3 толщины основания листа, но не менее 0,5 мм.

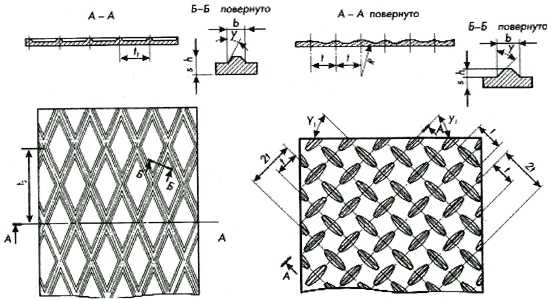

Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Пжяы с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.

Листовой прокат с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380. Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

По соглашению изготовителя с потребителем допускается изготовление листов других размеров.

В зависимости от назначения листы изготавливаются:

  • мерной длины;
  • кратной мерной длины;
  • мерной длины с остатком не более 10% массы партии;
  • кратной мерной длины достатком не более 10% массы партии;
  • немерной длины.

Остатком считают листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.


Лист рифлёный производят на предприятиях из углеродистой стали марок БСтО, БСт1, БСт2 и БСтЗ по ГОСТ 8568-77 Рифленый лист- это стальной лист на гладкой стороне которого формируют определённый рисунок Изготовляют рифлёные листы шириной от 600-2200 мм, длиной 1400-8000 мм и толщиной от 2,5-12,0 мм. Рифленый лист изготавливают в листах и рулонах, отличаются они маркой стали, видом рисунка и габаритными размерами листа. На нашем складе имеются рифлёные листы с различной высотой рисунка от 0,5 мм, при этом расстояние между рифлями от 20 до 35 мм. Изготовление рифлёных листов может быть с указанием размеров необходимых нашим потребителям, также с указанием вида рисунка, высотой рисунка.

Применения металлического рифленого листа:

Этот вид листового проката очень часто используют в качестве напольного антискользящего покрытия. Также его часто применяют для изготовления ступеней и настилов, декорации интерьеров, применяют для выставления ограждений по требованиям безопасности.



Лист рифленый, имеет широкое применение. Он используется как напольное покрытие, его структура препятствует скольжению, так же из рифленого листа изготавливают формы для производства железобетонных изделий требующих рифление, например, таких как дорожные плиты.

МеталлТехСервис поставляет со склада лист с рифлениями чечевица и ромб.

Условия поставки Нашей компанией выгодны для клиента по нескольким причинам:

  • низкая цена,
  • предоставляем услуги резки,
  • рубки, сверления.



Данное предложение не является публичной офертой и носит информационный характер.
Пожалуйста, уточняйте наличие товаров и цену у менеджеров.

Купить лист рифленый можно одним из следующих способов:






Договор поставки.

Карточка предприятия.

metalltehservis.ru

Лист рифленый ромб – путь от прокатного стана до потребителя + видео

Кроме стандартных металлических с гладкими сторонами существуют листы, на поверхности которых нанесен определенный рифленый рисунок, например, ромбы. Какими свойствами обладают такие листы и где их применяют?

1 Описание и область использования

Многие могут подумать, что рельеф, расположенный с одной стороны стального листа, несет в себе только декоративную функцию, но это глубокое заблуждение. Так создают противоскользящую поверхность. Рифленый элемент обладает куда лучшим сцеплением с соприкасающимся предметом, чем гладкий. Это свойство во многом и определяет назначение такого проката.

Рифленый лист выпускается различных размеров. Толщина металла основы колеблется в пределах 2,5–12 мм, ширина изделий от 600 до 2200 мм, длина 1400–8000 мм, а градация составляет 50 мм. Однако наиболее часто встречающийся раскрой – 1500х6000 мм. Рисунок наносится в виде ромба, диагонали которого в пределах от 25–30 на 60–70 мм. Однако по требованию заказчика размеры и положение рисунка может быть откорректировано.

Рифленый лист с рисунком ромбом

Рекомендуем ознакомиться

Этот прокат используют в основном для перекрытий, делают из него лестницы, различные мостики, напольные покрытия, а также кладут при сходе с эскалаторов. Изделие толщиной до 3 мм используют для гражданских сооружений, более мощные экземпляры отлично зарекомендовали себя на промышленных объектах. Такой прокат еще применяется для армирования пола, при изготовлении стеновых перегородок и различных конструкций. Благодаря эстетичному внешнему виду он нашел свое применение в архитектуре. Стоит сказать, что этот элемент используется даже в сельском хозяйстве, так как из него изготавливают различные емкости.

Благодаря отличным прочностным показателям рифленый элемент способен выдержать огромные нагрузки. А если изделие произведено из нержавеющей стали, то оно не боится повышенной влажности, воздействия агрессивных сред. При этом материал довольно пластичный, что стоит отнести к достоинствам. Все эти свойства значительно расширяют область применения. Его используют в качестве различных ограждений, для заделки смотровых окон, вентиляционных и технологических проемов. Из него делают ворота, калитки, двери и даже декоративные защитные кожухи. А рисунок в виде ромба добавляет привлекательности. Но стоит учитывать, что прокат из стали обыкновенного качества нуждается в дополнительном покрытии, иначе материал быстро потеряет свои свойства и привлекательный внешний вид.

2 Производственный процесс изготовления листа

Рифленый лист делают методом горячего деформирования. В этом случае металл нагревают до температуры ковки и пропускают через прокатные валки. Причем один валок имеет гладкую поверхность, а на поверхности второго нанесен рисунок, в этом случае в виде ромба. В качестве материала используются углеродистые марки сталей.

Прекрасно зарекомендовала себя и нержавеющая сталь. К достоинствам этого материала относится отличная коррозионная стойкость. Также изделия из этого металла отличаются прочностью, долговечностью и превосходным качеством. Недостаток – высокая стоимость. По требованию заказчика можно использовать другой металл. В зависимости от толщины проката выпускаются эти элементы с ромбическим рисунком в виде листов либо в рулонах.

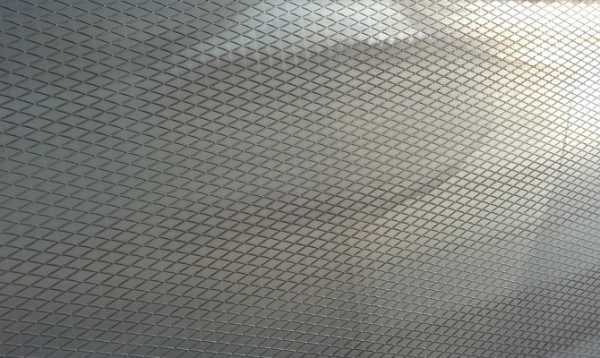

Ромбический рисунок на листе из нержавеющей стали

Для улучшения свойств плоский предмет могут подвергать цинкованию. В результате на металлической поверхности образуется дополнительное тончайшее покрытие. Защитная пленка не дает воздуху проникнуть вглубь металла и таким образом предотвращает процесс окисления.

После прокатки готовые изделия формируются в партии, и они проходят контроль качества. Берется два экземпляра из партии либо один рулон, и с них снимают соответствующие замеры. Толщину основания и рифлений измеряют на расстоянии минимум 40 мм от кромок и 100 мм от углов. Обязательно к партии должен прилагаться документ, в котором указывается номер заказа, товарный знак изготовителя, марка стали, наименование продукции, результаты испытаний и химический состав металла.

3 Требования к рифленому листу

Готовая продукция обязательно должна соответствовать ГОСТ 8568–77. Выпускается прокат нормального (В) и высокого (А) класса точности. Ромбический рисунок наносится только на одну поверхность. Высота рифлений составляет 10–30% толщины основы, при этом она не может быть менее 0,5 мм. По требованию заказчика для изделий толщиной более 5 мм высота рисунка может быть не менее 1 мм.

Рифление готовой продукции

Предельные отклонения размеров должны соответствовать ГОСТ 19903–74. Например, для проката шириной более 1000 мм допускается +20 мм и по длине +15 мм (если этот параметр превышает 2000 мм и толщина составляет от 4 до 5 мм). Если толщина основы превышает 6 мм, то возможны отклонения +25 мм по обеим характеристикам.

В государственном стандарте указываются размеры изделий, возможные отклонения, класс точности, расположение рифлений и масса одного квадрата. Последняя вычисляется исходя из номинальных размеров самого проката и нанесенного на его поверхность ромба. Изделия, прошедшие обработку на оборудовании полистной прокатки, обрезаются со всех сторон. А вот если материал был изготовлен на станах непрерывной прокатки, то допускается наличие катанных продольных кромок. При этом зазубрины не должны отразиться на размерах проката.

Недопустимы расслоения кромок, слиточные и прокатные плены. Также отбраковываются изделия, на поверхности которых присутствуют трещины, раскатанные пузыри, загрязнения и раковины-вдавы. А вот окалина, незначительные следы ржавчины, отдельные плены, отпечатки и рябизна могут присутствовать. Главное, чтобы эти дефекты не выводили толщину металла за пределы нормы отклонения.

tutmet.ru

Лист рифленый ромбический

Лист рифленый «Ромб» ― это листовой прокат, изготавливаемый методом горячей или холодной деформации из углеродистой стали марок Ст0Ст1Ст2 и Ст3.

Валки прокатного стана имеют специфические выпуклости ― таким образом, после прокатки на листовом железе появляется текстурированный рисунок из рифлей.

Рифли образуют непрерывные линии, пересекающиеся между собой в виде ромбов с длиной диагоналей 25-30 мм или 60-70 мм.

Высота рифлей по ГОСТ 8568-77 составляет 0,2-0,3 от толщины основания листа, но не должна быть меньше 0,5 мм.






















НаименованиеТолщина, ммРаскрой, ммСплавЦена за м²
Лист рифленый Чечевица (Алмаз)3,01250×2500Сталь 3от 900 ₽
Лист рифл «Ромб»3,01250×2500Сталь 3от 900 ₽
Лист рифленый Чечевица (Алмаз)4,01500×6000Сталь 3от 1 100 ₽
Лист рифленый  «Ромб»5,01500×6000Сталь 3от 1 300 ₽
Лист рифленый Чечевица (Алмаз)6,01500×6000Сталь 3от 1 500 ₽
Лист рифленый  «Ромб»8,01500×6000Сталь 3от 1 800 ₽
Лист рифленый Чечевица (Алмаз)10,01500×3000Сталь 3от 2 100 ₽
Лист рифленый  «Ромб»12,01500×6000Сталь 3от 2 400 ₽
Лист рифленый Floorplate (FP-1)1,51219х243804Х18Н10от 1 400 ₽
Лист рифленый Floorplate (FP-1)3,01219х243804Х18Н10от 2 100 ₽
Лист рифленый Floorplate (FP-2)1,51219х243804Х18Н10от 1 400 ₽
Лист рифленый Floorplate (FP-2)3,01219х243804Х18Н10от 2 100 ₽
Лист рифленый 2D0,81219х243804Х18Н10от 1 100 ₽
Лист рифленый 3D0,81219х243804Х18Н10от 1 100 ₽
Лист рифленый AN 50,81250х250004Х18Н10от 1 100 ₽
Лист рифленый AN 51,01250х250004Х18Н10от 1 200 ₽
Лист рифленый AN 51,51250х250004Х18Н10от 1 400 ₽
Лист рифленый AN 60,81250х250004Х18Н10от 1 100 ₽
Лист рифленый AN 61,01250х250004Х18Н10 от 1 200 ₽
Лист рифленый AN 61,21250х250004Х18Н10 от 1 100 ₽
Лист рифленый AN 61,51250х250004Х18Н10 от 1 200 ₽

Лист рифленый «Ромб и сфера его применения»

Листы рифленые «Ромб» используются в качестве противоскользящих настилов и покрытий внутри промышленных, складских, спортивных и коммерческих зданий, в качестве покрытий для ступеней лестниц и лестничных площадок, погрузочных площадок, лифтов.

В архитектуре и строительстве рифленый металл используют при создании перекрытий, при создании кровель, не редко ― как основу под отделку стен. В мебельной промышленности листы рифленые «Ромб» используются в качестве отделочного материала.

В зависимости от предназначения подбирается соответствующая толщина листов.

Ассортимент листа рифленого «Ромб»

В нашей компании постоянно на складе присутствует запас листов толщиной от 3 мм до 12 мм стандартных размеров 1250 х 2500 мм и 1500 х 6000 мм.

По требованию заказчика мы производим листы нестандартных размеров ― наши производственные цеха оснащены современным европейским оборудованием, что позволяет обеспечивать высокое качество на всех этапах обработки металла.

Кроме листов с ромбическим рифлением вы можете заказать и листы «Чечевица».

Условия отгрузки продукции со склада

Вы можете сделать заказ онлайн через форму на сайте, позвонив или лично приехав в наш офис.

Наши менеджеры ответят на ваши вопросы и дадут квалифицированный совет.

Отгрузка продукции обычно происходит в день оплаты (в том случае, если оплата произведена до 12-00) либо на следующий день.

При себе необходимо иметь копию платежного поручения или другой документ, удостоверяющий платеж, и доверенность компании.

list-kvintet.ru

Рифленый лист «ромб»: производство, область применения

Рифленый стальной лист «ромб» – разновидность металлопроката, одна сторона которого имеет выпуклости в форме ромбов, а другая представляет собой плоскую поверхность.

Производство

Технология производства – горячая прокатка. Лист проходит через формообразующие валки. Один из них имеет плоскую поверхность, а другой – с рисунком.   Рифленый лист «ромб» соответствует ГОСТу 8568-77. Исходные материалы:

  • углеродистые стали обыкновенного качества марок Ст0, Ст1, Ст2, Ст3, Ст4;
  • коррозионностойкие AISI 321, 304, 201 и другие.

Малые диагонали ромбов находятся в диапазоне 25-30 мм, большие – 60-70 мм. По желанию заказчика эти размеры могут меняться. Толщина листа «ромб» – 2,5, 3,0, 4,0, 5,0, 6,0, 8,0, 10,0, 12,0 мм; длина – 1400-8000 мм, ширина – 600-2200 мм.

Области применения

Покрытие из стального листа с нанесенным рисунком обладает хорошей прочностью, обеспечивающей изделию способность выдерживать серьезные механические нагрузки, высокую влажность и воздействие негативных внешних факторов (особенно актуально для изделий из оцинкованной или нержавеющей стали). Замена такой продукции обычным или полимерным бетоном в местах интенсивной проходимости приведет к быстрому его разрушению.

Рифленый прокат в качестве противоскользящего покрытия используется на следующих объектах:

  •  лестничные ступени, пандусы, эскалаторы;
  • производственные цеха;
  •  бани, сауны, возле бассейнов;
  •  строительные объекты;
  • ступени и пол общественного транспорта и большегрузной техники.

Продукция, изготовленная из коррозионностойких сталей с зеркальной или матовой поверхностью, может использоваться не только в качестве антискользящего покрытия, но и как элемент интерьерного или наружного дизайна.

Определение веса стального листа «ромб»

Для вычисления массы рифленого листа используют следующую формулу:

M = a*b*h*ρ, в которой:

M – масса, кг;

a – длина, м;

b – ширина, м;

h – средняя толщина, равная половине суммы максимальной и минимальной толщин листа, мм;

ρ – усредненная плотность стали 7,85 кг/м3.

metallz.ru

Лист рифленый 3 мм – какой тип рифления выбрать? + Видео

Рифленый лист – это популярная разновидность плоского стального металлопроката, который производится на горячекатаных станах с нанесением одностороннего рифления. Такие листы чаще всего применяются на строительных объектах и в производстве, а также везде, где нужно обеспечить эффект противоскольжения.

1
Виды рифления – чечевица или ромб?

При производстве рифленого металла с нанесением различных рисунков и орнамента используется углеродистая сталь марок Ст0-Ст8 и другие виды стали, которые соответствуют нормам ГОСТ 380-94 и выше, а также различным техническим регламентам. На сегодняшний день различают два основных вида рифленого листа, которые отличаются между собой количеством, формой и расположением рифлей, а именно:

  • с рифлением в виде ромба. На металлической поверхности нанесены большие диагонали ромба размерами 25-30 мм, 50-60 мм и т.д. Они расположены под определенным углом друг к другу, такая конфигурация называется стандартной.
  • с чечевичным рифлением. В данном случае говорят о рифлении с помощью “зерен” овальной формы, которые располагаются под углом 90 градусов друг к другу и под углом в 45 градусов относительно сторон самого листа. Расстояния между металлическими “зернами” на листе с чечевичным рифлением может варьироваться от 20 до 50 мм и зависит от области применения.

Лист рифленый 3 мм

Рекомендуем ознакомиться

На этапе производства при необходимости можно самостоятельно выбирать количество рифлей и расстояние относительно друг друга при чечевичном рифлении (дуэт, квартет, квинтет), а также определять конфигурации ромбов при заказе стандартного типа рифления. Рифленый лист может быть различной длины и относится к одному из двух классов точности – А или В, где А – показатель высокой точности, а В – показатель нормальной (допустимой) точности. Что касается чечевичного рифления дуэт (рисунок состоит из двух рифлей) или квинтет (рисунок состоит из пяти рифлей), такие виды не слишком популярны и используются в основном для частных целей.

2
Сортамент и соответствие ГОСТ – какие листы самые популярные?

Согласно техническим условиям и нормам ГОСТ 8568-70, толщина рифленого листа может быть от 2,5 до 12 мм, при минимальной высоте рифлей 0,5 мм. Таким образом, высота железного “рисунка” должна колебаться в пределах 0,2-0,3 от заявленной высоты листа. При производстве возможно и отклонение от нормы и технических условий, но это требует дополнительных затрат на изготовление и наличия соответствующего оборудования. Металлический прокат такого типа с различными видами рифления поставляется в листах или рулонах.

Помимо высоты, стандарты на листовой прокат также регулируют длину, ширину и высоту изделия. Для рифленых листов эти показатели выглядят следующим образом:

  • длина – от 600 до 2200 мм;
  • толщина – от 3 до 10 мм;
  • ширина – от 1400 до 8000 мм.

Листы из нержавейки рифленые

Следует отметить, что наибольшей популярностью пользуются листы размерами 1500 на 6000 мм и толщиной 3 мм.

Вес рифленого листа рассчитывается по специальной таблице соответствия. Вес также зависит от конкретного вида рифления. Например, вес листа 3 мм с чечевичным рисунком составляет 24,1 кг на 1 погонный метр. Вес стального листа 3 мм с ромбовидным рисунком составляет 25 кг на один погонный метр. Производство и продажа листового металла с нанесением рифления осуществляется согласно нормам ГОСТ 8568-70. Возможные допуски (иной вес, длина, ширина, высота) или отклонения от технических условий прописаны в ГОСТ 19903. При выборе рифленого проката рекомендуем обращать внимание на производителя и соответствие продукции стандартизированным правилам маркировки, упаковки и оформления технической документации.

3
Преимущества и область применения защитного проката

Применение рифленого листа с различным рисунком необходимо для обеспечения максимально эффективных сцепных свойств с поверхностями различных материалов. Это относительно недорогой материал с хорошими свойствами и стойкостью к коррозии (при изготовлении из нержавеющей стали или алюминия). В первую очередь, такие виды листового металла применяют на различных промышленных производствах, шахтах, нефтяных платформах для минимизации рисков и обеспечения безопасной работы персонала.

Лестница из рифленых листов

Однако такой вид изделий нужен и в других областях для изготовления надежных противоскользящих покрытий. Рифленый лист толщиной 3 или 5 мм применяется для покрытия различных лестниц, трапов, мостиков, площадок. Листы 3 мм также популярны в строительстве, так как имеют небольшой вес. С их помощью производится специальное укрепление плоскостей при проведении отделочных и штукатурных работ. Кроме того, рифленый металл активно используют при проведении кровельных и жестяных работ, а листы с максимальной толщиной нужны как детали ограждения.

В сельском и частном хозяйстве стальной лист используют при транспортировке различных грузов, а также для изготовления специальной тары. Этим материалом можно покрыть поддоны, панели, полки, столешницы для хранения. Иногда рифленые листы небольшой толщины (3 мм) применяют в мебельной промышленности для изготовления перегородок, стенок, столов.

tutmet.ru

Рифленый лист – самый простой способ обезопасить передвижение

Рифленый лист – еще одна разновидность облицовочного материала, появившегося в последние годы. Эти металлические изделия имеют большую сферу применения. Их востребованность зависит от используемого металла в качестве сырья для производства. Так стальной тонкий рифленый лист применяется в качестве напольных покрытий, внутренней и внешней отделки, более толстый металл – в промышленном производстве, металлический лист из алюминиевого проката кроме отделки используется в производстве мебели, бытовых приборах и автомобилестроении.

1 Основные характеристики

Лист с рифленой поверхностью – это один из видов проката, относящийся к классу плоских. Железный лист по всей поверхности имеет своеобразные неровности – рифели. Они расположены в разной последовательности под углом и имеют различную форму и количество. По своему геометрическому рисунку рифели делятся на прямоугольные (ромбические) и овальные (чечевичные).

Рекомендуем ознакомиться

По количественному составу рифелей оцинкованный материал может называться:

  • “Даймонд” с 1 насечкой;
  • “Дуэт” с 2 насечками;
  • “Квартет” с 4 насечками;
  • “Квинтет” с 5 насечками.

Приоритетное назначение неровностей – создать максимально возможное безопасное перемещение по поверхности железа. Эта особенность повлияла на сферы применения материала и помогла решить проблемы, связанные с безопасностью на многих промышленных и бытовых объектах. Изготовление строительного материала с рифлением, сырьем для которого является металл, происходит по определенным нормативным документам.

Основное достоинство металлопроката с рифлением – это высокая по своим техническим показателям износостойкость и уникальные противоскользящие свойства, что сделало этот металлический материал таким популярным во всех областях применения.

2 Технические параметры рифленого листа

Оцинкованный стальной лист с рифлением является самым востребованным видом материала, поэтому ГОСТ предъявляет к нему строгие требования. В качестве сырья может использоваться сталь любых марок, химический состав которых оговорен в ГОСТ 380-88. Готовый оцинкованный лист или рулон должен быть без видимого брака: трещин, расслоенной кромки и др., но возможна рябь, ржавчина и небольшие отпечатки.

Сортамент материала различается по толщине прокатного металла и размеров раскроенного листа. Также изделие может быть высокой точности и нормальной. Оцинкованный лист с рельефным рисунком (односторонним) изготавливается разным по толщине:

  • для нанесения прямоугольного рифления – 2,5 мм, от 3 до 6 мм с шагом в 1 мм, 6-12 мм с шагом в 2 мм;
  • для чечевичного – в аналогичных величинах.

При этом оцинкованный лист производится шириной 600-2200 мм. Допустимые отклонения могут достигать от ±0,18 мм при высокой точности величин до 1,1 мм при нормальной (для максимальной ширины). По длине материал изготавливают от 1400 мм до 8000 мм с шагом 50 мм. Высота нанесенных рифелей составляет 20-30% толщины листа. Ширина основания рифеля может составлять:

  • для прямоугольного рисунка 5 мм с допустимым разбегом ±0,15 мм;
  • для овального – 3,6-6 мм с аналогичным показателем отклонения.

Для листов с толщиной основания больше 5 мм принято наносить неровности с высотой рисунка не меньше 1 мм. Показатели длины рифеля, радиуса закругления и расположения на плоскости основы четко оговорены только для чечевичной формы и при любой толщине железа составляют:

  • длина каждого рифеля – 24 мм,
  • радиус закругления – 30 мм,
  • расположение на листе – 45 градусов.

При этом четко определено расстояние между смежными рифелями, которое может составлять 20, 25 и 30 мм.
К ромбовидным фигурам применяют более мягкие требования и допускают их размещение как вдоль листа, так и поперек, ориентируясь на большую диагональ. Сами ромбы обычно имеют соотношения сторон 25-30 к 60-70, но допускаются и другие показатели.

Еще одним полезным показателем, оговоренным ГОСТ, есть масса 1 м², измеряющаяся в кг:

  • при прямоугольном рисунке от 21 до 99,3 с допустимым отклонением в ±10 % для минимальной толщины прокатного листа и ±3 % для максимальной;
  • при овальном – 20,1 до 96,8 с аналогичными показателями отклонения.

3 Расшифровка условных обозначений

Металлический строительный материал всегда имел четкие условные обозначения для каждого вида изделий. Так и обозначения для листов с рифлением имеют информацию о типе рифеля и точности по толщине, а также о том, какой металл использовался для его изготовления.

Например, маркировка “лист ромб В-К-ПУ-4,0х1500х6000 БСтЗсп ГОСТ 8568-77” говорит об изготовлении материала из стали марки БСт3сп с прямоугольным рифлением с одной стороны размером 4,0х1500х6000 мм и нормальной точностью по толщине. А маркировка “лист чечевица В-К-ПУ-6,0х1000х2000 Ст3сп ГОСТ 8568-77” имеет аналогичную расшифровку для овальной формы рифленого рисунка.

4 Контроль за изготовлением материала

Лист рифленый оцинкованный подвергается строгому контролю качества, основной документ для проверки которого есть ГОСТ 8568-77. Методы проведения контроля требуют отбора из каждой партии 1 рулона или 2 листов материала. Каждая партия определяется по ГОСТ 14637-79.

Сортамент сверяется с основным ГОСТом. Металл в рулоне и его ширина сверяются с величинами по ГОСТ 19903-74, где также определены и максимальные отклонения:

  • рулонный металл больше 1000 мм шириной допускает погрешность этого показателя до +20 мм;
  • для длины 2000-6000 мм и толщины 4-5 мм – +15 мм;
  • +25 мм для толщины основания больше 6 мм.

Листовой рифленый металл маркируют и упаковывают согласно ГОСТ 7566-81. Также этот документ регламентирует транспортировку и надлежащее хранение этого стройматериала.

tutmet.ru

ГОСТ 8568 на лист рифленый, гост 8568-77

ГОСТ 8568-77 Скачать


ЛИСТЫ СТАЛЬНЫЕ С РОМБИЧЕСКИМ И ЧЕЧЕВИЧНЫМ РИФЛЕНИЕМ

ГОСТ 8568-77

Технические условия

Continuously galvanized sheet steel. Specifications

ГОСТ
8568-77

 ИНФОРМАЦИОННЫЕ ДАННЫЕ

 1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

 РАЗРАБОТЧИКИ

И. С. Тришевский, Ю. С. Кострица, А. М. Мелешко, И. М. Козлова

 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.77 № 926

 3. ВЗАМЕН ГОСТ 8568-57

 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ






Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 380-88

1.12, 2.2

ГОСТ 7566-81

3.3, 5.1

ГОСТ 14637-89

3.1

ГОСТ 19903-74

1.9, 1.10, 1.12

5. Срок действия продлен до 01.01.98 Постановлением Госстандарта СССР от 30.06.87 № 2899

6. ПЕРЕИЗДАНИЕ (июнь 1990 г.) с Изменениями № 1, 2, 3, 4, утвержденными в октябре 1978 г., январе 1981 г., июне 1987 г., июне 1989 г. (ИУС 11-78, 1-81, 11-87, 11-89)

Ограничение срока действия отменено (ИУС № 11 1995 г.)

Внесена Поправка, опубликованная в ИУС № 2 2003 г.

Настоящий стандарт распространяется на стальные горячекатаные с односторонним ромбическим и чечевичным рифлением листы общего назначения.

(Измененная редакция, Изм. № 4)

1. СОРТАМЕНТ

1.1а. Листовой прокат по толщине изготовляют:

высокой точности – А,

нормальной точности – В.

 (Введен дополнительно, Изм. № 4)

 1.1. Форма, размеры, предельные отклонения и масса 1 м2 листа с ромбическим и чечевичным рифлением должны соответствовать указанным на черт. 1, 2 и в таблице.



Черт. 1



Черт. 2




































Толщина основания листа s, ммПредельные отклонения по толщине листа при ширине, мм
от 600 до 1000св. 1000 до 1500св. 1500 до 2000св. 2000 до 2200
нормальная точностьвысокая точностьнормальная точностьвысокая точностьнормальная точностьвысокая точностьнормальная точностьвысокая точность
Ромбическое рифление

2,5

±0,25

±0,18

±0,25

±0,18

3

±0,25

±0,23

±0,25

±0,23

4

0,3

±0,30

0,3

±0,3

0,3

±0,3

0,3

±0,3

-0,7

-0,7

-0,7

-0,7

5

0,3

±0,35

0,3

±0,35

0,3

±0,35

0,3

±0,35

-0,7

-0,7

-0,7

-0,7

6

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

-0,8

-0,6

-0,8

-0,6

-0,8

-0,6

-0,8

-0,6

8

0,4

0,3

0,4

0,3

0,4

0,3

0,4

0,3

-0,8

-0,8

-0,8

-0,8

-0,9

-0,8

-0,9

-0,8

10

0,5

0,4

0,6

0,4

0,6

0,5

0,6

0,5

-1

-0,7

-1

-0,7

-1

-0,9

-1

-0,9

12

0,6

0,5

0,7

0,6

0,7

0,6

0,7

0,6

-1,1

-1,1

-1,1

-1

-1,1

-1

-1,1

-1

Чечевичное рифление

2,5

±0,25

±0,18

±0,25

±0,18

3

±0,25

±0,23

±0,25

±0,23

4

0,3

±0,3

0,3

±0,3

0,3

±0,3

0,3

±0,3

-0,7

-0,7

-0,7

-0,7

5

0,3

±0,35

0,3

±0,35

0,3

±0,35

0,3

±0,35

-0,7

-0,7

-0,7

-0,7

6

0,4

0,4

0,4

0,4

0,4

0,4

0,4

0,4

-0,8

-0,6

-0,8

-0,6

-0,8

-0,6

-0,8

-0,6

8

0,4

0,3

0,4

0,3

0,4

0,3

0,4

0,3

-0,8

-0,8

-0,8

-0,8

-0,9

-0,8

-0,9

-0,8

10

0,5

0,4

0,6

0,4

0,6

0,5

0,6

0,5

-1

-0,7

-1

-0,7

-1

-0,9

-1

-0,9

12

0,6

0,5

0,7

0,6

0,7

0,6

0,7

0,6

-1,1

-1,1

-1,1

-1

-1,1

-1

-1,1

-1





















Толщина основания листа s, ммШирина основания рифлей b, ммУгол при вершине рифлей j, градДлина рифлей l, ммРадиус закругления рифлей R, ммРасположение рифлей на плоскости листа j1, градМасса 1 млиста, кгПредельные отклонения по массе, %
Номин.Пред. откл.Номин.Пред. откл.
Ромбическое рифление

2,5

5

±0,15

28

±2

21

±10

3

5

±0,15

28

±2

25,1

±10

4

5

±0,15

28

±2

33,5

±8

5

5

±0,15

28

±2

41,8

±6

6

5

±0,15

28

±2

50

±9

8

5

±0,15

28

±2

66,6

±5

10

5

±0,15

28

±2

83

±3

12

5

±0,15

28

±2

99,3

±3

Чечевичное рифление

2,5

3,6

±0,15

45

±1

24

30

45

20,1

±10

3

4

±0,15

45

±1

24

30

45

24,2

±10

4

4

±0,15

45

±1

24

30

45

32,2

±8

5

5

±0,15

45

±1

24

30

45

40,5

±6

6

5

±0,15

45

±1

24

30

45

48,5

±5

8

6

±0,15

45

±1

24

30

45

64,9

±5

10

6

±0,15

45

±1

24

30

45

80,9

±3

12

6

±0,15

45

±1

24

30

45

96,8

±3

Примечания:

1. Толщина листов с односторонним ромбическим и чечевичным рифлением определяется по толщине основания листа s в миллиметрах.

2 Для листов, прокатанных на станах полистной прокатки, в средней части ширины листа, допускается толщина основания на 0,2 мм выше плюсового предельного отклонения.

3. Ширина основания рифлей b, угол при вершине рифлей j, диагонали ромба t1 + t2, угол расположения рифлей на плоскости листа j1, расстояние между рифлями t, длина рифлей l, радиус закругления рифлей R на готовых листах не контролируются и даны для расчетов при изготовлении инструмента.

4. Масса 1 м2 листа определена по номинальным размерам листов, высоте рифлей, равной 0,2 толщины листа, малой диагонали ромба, равной 27,5 мм, большей диагонали ромба, равной 65 мм. Плотность стали 7,85 г/см3.

5. (Исключен, Изм. № 4)

 (Измененная редакция, Изм. № 2, 3, 4, Поправка, 2003)

1.2. Рифленый прокат изготовляют в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

1.3. Высота рифлей на листах должна быть 0,1-0,3 толщины основания листа, но не менее 0,5 мм. По требованию потребителя листы толщиной основания 5 мм и более должны иметь высоту рифлей не менее 1,0 мм.

1.2; 1.3 (Измененная редакция, Изм. № 2)

1.4. Листы с ромбическим рифлением изготовляют с диагоналями ромба (25-30)´(60-70) мм. Конфигурация рифлений и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем.

По требованию потребителя разрешается изготовление листа с другим соотношением диагоналей ромба.

(Измененная редакция, Изм. № 2, 3)

1.5. Листы с чечевичным рифлением изготовляют с расстоянием между рифлями 20, 25 и 30 мм.

1.6. Листы изготовляют шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

1.7. По требованию потребителя допускается изготовление листов других размеров.

(Измененная редакция, Изм. № 3)

1.8. Листы по размерам изготовляются:

с указанием размеров по толщине в соответствии с размерами, указанными в таблице, и по ширине и длине в пределах, указанных в п. 1.6 – форма I;

с указанием размеров по толщине в пределах, указанных в таблице, без указания размеров по ширине и длине – форма II;

с указанием размеров, кратных по ширине и длине размерам, указанным потребителем в пределах, установленных в п. 1.6 – форма III;

с указанием мерных размеров в пределах, указанных в п. 1.6 – форма IV.

(Измененная редакция, Изм. № 1)

1.9. Предельные отклонения по длине и ширине листов – по ГОСТ 19903-74.

По требованию потребителя листы и рулоны изготовляют с предельными отклонениями:

+20 мм – по ширине для рулонного проката свыше 1000 мм с необрезной кромкой;

+15 мм – по длине для листа свыше 2000 до 6000 мм и свыше при толщине 4,0 и 5,0 мм;

+25 мм – при толщине 6,0; 8,0; 10,0 и 12,0 мм.

(Измененная редакция, Изм. № 3, 4)

1.10. Отклонения от плоскостности – по ГОСТ 19903-74 для нормальной и улучшенной плоскостности.

(Измененная редакция, Изм. № 4)

1.11. (Исключен, Изм. № 1))

1.12. Требования к прокату, изготовляемому в рулонах, а также размеры рулонов по ширине – по ГОСТ 19903-74.

Примеры условных обозначений:

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:

Рулон ромб А-К-3,0х1000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Рулон чечевица А-К-3,0х1000 Ст3сп ГОСТ 8568-77

 (Измененная редакция, Изм. № 2, 3, 4)

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

 2.1. Листы и рулоны изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Листы и рулоны изготовляют из углеродистой стали обыкновенного качества марок Ст0, Ст1, Ст2 и Ст3 (кипящей, спокойной и полуспокойной) с химическим составом по ГОСТ 380-88.

По согласованию изготовителя с потребителем допускается изготовлять листовой прокат без нормирования содержания хрома, никеля, меди.

2.1, 2.2 (Измененная редакция, Изм. № 4)

2.3. По требованию потребителя допускается изготовление листов из стали других марок.

(Измененная редакция, Изм. № 3)

2.4. Листы, прокатанные на станах полистной прокатки, обрезаются с четырех сторон.

2.5. Листы и рулоны, прокатанные на стане непрерывной прокатки, допускается поставлять с катаными продольными кромками.

Имеющиеся на кромках зазубрины не должны выводить лист за номинальные размеры по ширине.

2.4, 2.5 (Измененная редакция, Изм. № 1)

2.6. На поверхности листов не должно быть прокатных и слиточных плен, раковин-вдавов, раковин от окалины, раскатанных пузырей, трещин и загрязнений. На кромках листов не должно быть расслоений.

2.7. На поверхности листов допускаются рябизна, окалина, ржавчина, отпечатки, отдельные плены, глубина залегания которых не превышает предельных отклонений по толщине.

 3. ПРАВИЛА ПРИЕМКИ

3.1. Листы и рулоны принимаются партиями. Партия состоит из листов одного вида рифления. Определение партии по ГОСТ 14637-89.

3.2. Для контроля размеров и качества поверхности от партии отбирают два листа или один рулон.

3.3. При получении неудовлетворительных результатов контроля хотя бы по одному из показателей повторный контроль проводят на выборке, отобранной по ГОСТ 7566-81.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Контроль поверхности производят без применения увеличительных приборов.

4.2. Толщину основания листов и высоту рифлей измеряют на расстоянии не менее 100 мм от углов и 40 мм от кромок.

Размеры в любой измеряемой точке не должны выводить толщину листа за предельные отклонения.

4.3. Высота рифлей h определяется как разность размеров общей толщины листа s + h и толщины основания листа s.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение – по ГОСТ 7566-81.

(Измененная редакция, Изм. № 3)

metallurg-moskva.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
