Роликовый листогиб ручной: фото, видео, конструкция

Один из видов кровельного покрытия – фальцевая кровля. Листовой металл, соединённый между собой при помощи фальцев, использованный в качестве кровельного материала, позволяет создать красивое, долговечное, а главное, одно из самых надёжных кровельных покрытий.

Выбираем ручной роликовый листогиб

Сегодня многие владельцы загородных домов выбирают фальцевую кровлю. Но стоимость профессиональных услуг кровельщиков немалая, поэтому при возведении собственного дома возникает вполне здравая мысль оптимизировать бюджет строительства, сделав покрытие кровли своими руками. Не секрет, что для выполнения любой работы требуется соответствующий инструмент. Необходим он и для создания фальца и его закрывания.

Что собой представляет фальц

Для создания фальцевой кровли используются листы металла, соединённые между собой при помощи фальцевого соединения. При традиционном способе покрытие состоит из отдельных листов – картин, соединённых стоячими (вертикальные швы) или лежачими (для соединения картин горизонтальными швами) фальцами.

Какой бывает?

Сегодня чаще всего используют рулонный материал, позволяющий делать покрытие только с вертикальными швами. На фото показано, как выглядит фальцевое соединение. Закрывающиеся фальцы бывают двойные и одинарные.

При монтаже фальцевой кровли своими руками чаще всего пользуются традиционным способом – сборке покрытия из отдельных картин.

Про инструмент

Сделать одинарный фалец можно и при помощи молотка и киянки. Однако если предстоят масштабные работы, лучше запастись специальным инструментом – работа пойдёт быстрее и результат будет качественнее.

Для создания фальца обычно используют специальные фальцеобразующие станки. Листогибные станки применяют для изготовления картин стандартного размера для покрытия основной площади кровли. Также листогибы применяются для изготовления фасонных изделий: ендов, коньковых элементов, отливов и прочего.

При монтаже кровли или иных гнутых изделий из листового металла, помимо стандартных изделий, возникает необходимость в изготовлении нестандартных элементов. Для их профессионального изготовления используют дополнительные ручные листогибы.

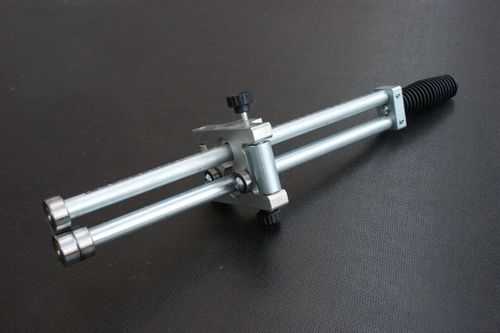

Одни из самых распространённых моделей ручных бендеров (листогибов) выпускаются австрийской фирмой WUKO Maschinenbau GmbH.

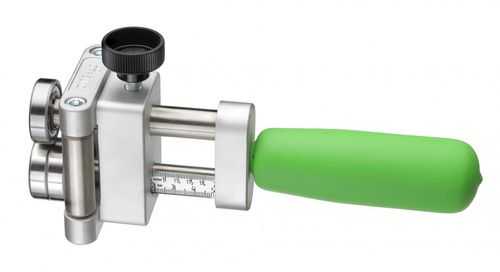

Ручной роликовый листогиб WUKO Bender предназначен для создания элементов кровли или системы водостоков или воздуховодов «по месту». Применение ручного листогиба позволяет добраться до труднодоступных мест, а также производить гибку по криволинейной траектории с различными радиусами, что в принципе не возможно сделать на листогибочном станке.

Как выбрать

В линейке инструментов от фирмы WUKO присутствует несколько моделей различных ручных листогибов, подходящих под разные требования. Принцип их действия одинаков: роликовый механизм загибает кромку при протягивании инструмента вдоль листа вручную. Инженерами компании в конструкции листогиба оригинально реализован процесс отбортовки металлического листа: роликовые направляющие одновременно служат рукоятью инструмента и метрической шкалой, позволяющей выставить необходимое расстояние для гибки. Видео демонстрирует, как работает инструмент.

  • Wuko Mini Bender. Самая простая модель ручного листогиба – Wuko Mini Bender имеет одну пару роликов. Модель 2020 позволяет делать загиб от 5 до 20 мм. Существуют варианты с возможностью получения более высокого борта: 2030 и 2050.

  • WUKO DUO BENDER. Для более высокой производительности выпускаются модели с двумя парами роликов. Они также различаются по величине загиба – от 200 мм (модель 3200) до 350 (модель 3350). Так же есть разновидность WUKO DUO Bender 3350 PLUS, укомплектованная дополнительной съемной ручкой и планкой для опоры. Модели с двумя рядами роликов предназначены для работы на прямолинейных участках.

  • WUKO Uni Bender. Для работы на криволинейных участках, особенно при устройстве купольных конструкций, целесообразно применять специальные ручные роликовые листогибы. Они имеют дополнительный опорный ролик, упрощающий движение инструмента по радиусу.
  • DISC-O-BENDER. Этот инструмент предназначен для формирования лежачего фальца при изготовлении горизонтальных швов, примыканий ендов, и прочих работах.


Модельный ряд роликового инструмента для ручной гибки предназначен для профессиональных кровельщиков и жестянщиков, выполняющих различные задачи по устройству фальцевой кровли и других изделий из листового металла. Ручные листогибы применяются как дополнительные удобные инструменты к листогибным и фальцеобразующим станкам, но при необходимости можно использовать ручной роликовый листогиб и для изготовления небольшого объема картин при монтаже кровли своими руками. Если вы решили использовать ручной роликовый листогиб для создания картин на кровлю, не забывайте, что формирование каждого изгиба происходит в несколько приёмов: инструмент отбортовывает кромку постепенно, за несколько проходов, поэтому изготовление всего необходимого объёма картин даже для относительно небольшой крыши загородного дома займёт довольно продолжительное время.

Самостоятельное изготовление

Конструкция ручного бендера проста и элегантна. В интернете можно найти чертежи, позволяющие при наличии доступа к токарному и фрезерному станкам и умении ими пользоваться повторить инструмент самостоятельно. Однако нужно учитывать, что инструмент заводского изготовления имеет специальное покрытие роликов – наиболее нагружаемой части.

metall.trubygid.ru

своими руками, как сделать, чертежи кромкогиба

Листовой металл и жесть пользуются большим спросом, ведь из них производят множество изделий: металлочерепица, разнообразные фасонные детали, водоотливы, профнастил, детали для авторемонта и пр.

Такие изделия покупают в готовом виде, но если сделать ручной листогиб своими руками, можно здорово сэкономить.

Какие бывают гибочники

Конечно, можно купить готовый гибочник, например, известный Эдельвейс, но и стоят такие станки немало, а вот при самостоятельном изготовлении не потребуются особые финансовые затраты. Есть несколько видов металлогибочных станков:

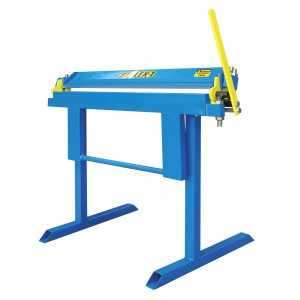

  • Ручные загибочные станки. Гибка металла происходит за счет приложения физической силы. Несмотря на кажущуюся простоту конструкции, с их помощью можно производить практически все необходимые операции с листовым металлом, в том числе фальцегибочные работы.
  • Гидравлические листогибы. Очень похожи на ручные станки, но приложение силы происходит за счет гидравлического привода.
  • Роликовые кромкогибочные станки. Отличаются от предыдущих не только конструкцией, но и принципом работы. В них лист не гнется по определенной линии, а плавно закругляется. Такие станки необходимы для изготовления труб и иных подобных изделий.

Ручные и гидравлические станки проще в изготовлении, чем роликовые. Чертежи кромкогиба своими руками легко найти, но не везде расписан сам процесс их производства.

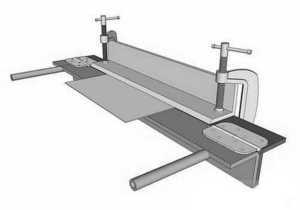

Изготовление ручного листогиба

В интернете можно найти множество чертежей для изготовления листогибочного станка своими руками. Одна из наиболее простых и эффективных конструкций — схема станка из двутавра. Чтобы изготовить ручной листогиб своими руками, понадобятся: три отрезка двутавра с полками не менее 45 мм и толщиной от 3 мм, два винта диаметром около 20 мм, пружина, толстый металл для изготовления укосин (чтобы усилить проблемные места), дверные петли.

Из инструмента потребуются дрель, болгарка и сварочный аппарат. Алгоритм изготовления несложный:

  1. Складываются два тавра, размечаются и вырезаются выемки для вваривания петель. Чтобы качественно вварить петли, выборки скашивают под 45 градусов.
  2. Ввариваются части петель к подготовленным кусками двутавра. Проварить необходимо и с лица, и с изнанки.
  3. Чтобы разместить болт, фиксирующий прижимные планки, вырезаются четыре треугольные укосины и привариваются по паре с каждой из сторон двутавра. К укосинам также приваривается гайка.
  4. К третьему отрезку двутавра, которым будет прижиматься лист металла, приваривается толстая стальная пластина. В ней нужно просверлить отверстие под болт. При вваривании необходимо точно отцентрировать отверстие и гайку на ответном отрезке тавра.
  5. Отрезать пружину такой длины, чтобы она могла приподнимать прижимной двутавр на высоту 8−10 мм. Пружина необязательна, но ее использование значительно упростит работу по гибке металла.
  6. Также для удобства к шляпке прижимного винта желательно приварить ручки. Их можно сделать из ненужного обрезка арматуры.
  7. К подвижному отрезку двутавра приваривается рычаг-ручка. Рабочая часть листогиба готова к работе, но в таком виде им крайне неудобно пользоваться, поэтому нужно сделать станину.

Эта работа очень простая и не требует дополнительного описания. Станину можно использовать с ненужного или сломанного инструмента, если таковой имеется. В итоге получился мощный самодельный листогиб, чертежи использовались простые, одни из самых распространенных. С его помощью можно легко гнуть даже длинные и толстые листы металла. Кстати, вместо двутавра можно использовать металлический уголок с подобными характеристиками.

Кромкогиб ручной своими руками из уголка изготавливается по тем же чертежам, только уголки основы необходимо сварить между собой попарно.

Чтобы сделать кромкогиб ручной своими руками, чертежи легко можно найти в интернете. Для прижимной части можно использовать неспаренный уголок, но его желательно усилить укосинами дли придания необходимой жесткости.

Особенности роликового станка

Роликовые листогибы менее распространены, но если требуется придать листу радиальный изгиб или изготовить трубу, альтернативы нет. В интернете можно найти чертежи листогибочного станка своими руками, рассмотрим наиболее простую и эффективную конструкцию. Валки для листогиба проще всего приобрести готовые или заказать у токаря, их потребуется 3 шт.

Для этого типа листогиба особенно важна мощная станина. Опять-таки можно изготовить самостоятельно или взять готовую. Два нижних ролика закрепляют стационарно, а верхний может двигаться, он должен располагаться над ними. При помощи нажима на верхний валок регулируется радиус закругления изготавливаемой детали. Для изготовления труб нужно предусмотреть возможность снятия верхнего валка.

Самое сложное — изготовление привода, чтобы синхронно вращались все три валка. Можно применить звездочки и велосипедную цепь.

Меры предосторожности при работе

При использовании листогибочных станков необходимо неукоснительно соблюдать правила техники безопасности:

  • Оглядеть состояние робы и обуви. Не должно быть свисающих частей, незастёгнутых молний или пуговиц.
  • Проверить рабочие органы листогиба на наличие неисправностей. В случае обнаружения не приступать к работе до их устранения.
  • Рабочее место должно быть достаточно освещено естественным или искусственным светом.
  • На расстоянии метра от станка не должно быть лишних инструментов и материалов.
  • Нельзя гнуть листы больше толще, чем предусмотрено конструкцией и характеристиками станка.

Таким образом, своими руками можно легко сделать листогиб.

obrabotkametalla.info

своими руками, как сделать, чертежи кромкогиба

Листовой металл и жесть пользуются большим спросом, ведь из них производят множество изделий: металлочерепица, разнообразные фасонные детали, водоотливы, профнастил, детали для авторемонта и пр.

Такие изделия покупают в готовом виде, но если сделать ручной листогиб своими руками, можно здорово сэкономить.

Какие бывают гибочники

Конечно, можно купить готовый гибочник, например, известный Эдельвейс, но и стоят такие станки немало, а вот при самостоятельном изготовлении не потребуются особые финансовые затраты. Есть несколько видов металлогибочных станков:

  • Ручные загибочные станки. Гибка металла происходит за счет приложения физической силы. Несмотря на кажущуюся простоту конструкции, с их помощью можно производить практически все необходимые операции с листовым металлом, в том числе фальцегибочные работы.
  • Гидравлические листогибы. Очень похожи на ручные станки, но приложение силы происходит за счет гидравлического привода.
  • Роликовые кромкогибочные станки. Отличаются от предыдущих не только конструкцией, но и принципом работы. В них лист не гнется по определенной линии, а плавно закругляется. Такие станки необходимы для изготовления труб и иных подобных изделий.

Ручные и гидравлические станки проще в изготовлении, чем роликовые. Чертежи кромкогиба своими руками легко найти, но не везде расписан сам процесс их производства.

Изготовление ручного листогиба

В интернете можно найти множество чертежей для изготовления листогибочного станка своими руками. Одна из наиболее простых и эффективных конструкций — схема станка из двутавра. Чтобы изготовить ручной листогиб своими руками, понадобятся: три отрезка двутавра с полками не менее 45 мм и толщиной от 3 мм, два винта диаметром около 20 мм, пружина, толстый металл для изготовления укосин (чтобы усилить проблемные места), дверные петли.

Из инструмента потребуются дрель, болгарка и сварочный аппарат. Алгоритм изготовления несложный:

  1. Складываются два тавра, размечаются и вырезаются выемки для вваривания петель. Чтобы качественно вварить петли, выборки скашивают под 45 градусов.
  2. Ввариваются части петель к подготовленным кусками двутавра. Проварить необходимо и с лица, и с изнанки.
  3. Чтобы разместить болт, фиксирующий прижимные планки, вырезаются четыре треугольные укосины и привариваются по паре с каждой из сторон двутавра. К укосинам также приваривается гайка.
  4. К третьему отрезку двутавра, которым будет прижиматься лист металла, приваривается толстая стальная пластина. В ней нужно просверлить отверстие под болт. При вваривании необходимо точно отцентрировать отверстие и гайку на ответном отрезке тавра.
  5. Отрезать пружину такой длины, чтобы она могла приподнимать прижимной двутавр на высоту 8−10 мм. Пружина необязательна, но ее использование значительно упростит работу по гибке металла.
  6. Также для удобства к шляпке прижимного винта желательно приварить ручки. Их можно сделать из ненужного обрезка арматуры.
  7. К подвижному отрезку двутавра приваривается рычаг-ручка. Рабочая часть листогиба готова к работе, но в таком виде им крайне неудобно пользоваться, поэтому нужно сделать станину.

Эта работа очень простая и не требует дополнительного описания. Станину можно использовать с ненужного или сломанного инструмента, если таковой имеется. В итоге получился мощный самодельный листогиб, чертежи использовались простые, одни из самых распространенных. С его помощью можно легко гнуть даже длинные и толстые листы металла. Кстати, вместо двутавра можно использовать металлический уголок с подобными характеристиками.

Кромкогиб ручной своими руками из уголка изготавливается по тем же чертежам, только уголки основы необходимо сварить между собой попарно.

Чтобы сделать кромкогиб ручной своими руками, чертежи легко можно найти в интернете. Для прижимной части можно использовать неспаренный уголок, но его желательно усилить укосинами дли придания необходимой жесткости.

Особенности роликового станка

Роликовые листогибы менее распространены, но если требуется придать листу радиальный изгиб или изготовить трубу, альтернативы нет. В интернете можно найти чертежи листогибочного станка своими руками, рассмотрим наиболее простую и эффективную конструкцию. Валки для листогиба проще всего приобрести готовые или заказать у токаря, их потребуется 3 шт.

Для этого типа листогиба особенно важна мощная станина. Опять-таки можно изготовить самостоятельно или взять готовую. Два нижних ролика закрепляют стационарно, а верхний может двигаться, он должен располагаться над ними. При помощи нажима на верхний валок регулируется радиус закругления изготавливаемой детали. Для изготовления труб нужно предусмотреть возможность снятия верхнего валка.

Самое сложное — изготовление привода, чтобы синхронно вращались все три валка. Можно применить звездочки и велосипедную цепь.

Меры предосторожности при работе

При использовании листогибочных станков необходимо неукоснительно соблюдать правила техники безопасности:

  • Оглядеть состояние робы и обуви. Не должно быть свисающих частей, незастёгнутых молний или пуговиц.
  • Проверить рабочие органы листогиба на наличие неисправностей. В случае обнаружения не приступать к работе до их устранения.
  • Рабочее место должно быть достаточно освещено естественным или искусственным светом.
  • На расстоянии метра от станка не должно быть лишних инструментов и материалов.
  • Нельзя гнуть листы больше толще, чем предусмотрено конструкцией и характеристиками станка.

Таким образом, своими руками можно легко сделать листогиб.

Оцените статью: Поделитесь с друзьями!

chebo.pro

листогиб роликовый видео Видео

...

3 лет назад

При работе с железом понял, что мне не хватает оборудования.... Значить надо сделать. Идею подсмотрел здесь:...

...

1 лет назад

Канал Металлообработка больше не будет обновляться... Попробуйте посмотреть группу в ВК - Металлист-станочн...

...

4 лет назад

По поводу заказов https://vk.com/id12135813, Мегафон +7-931-6000-730.

...

5 лет назад

Преднозначен для окантовки листового металла с радиусом как внешнего так и внутреннего Максимальная толщ...

...

3 меc назад

Листогиб ручной роликовый, для фальцевой кровли. Одиночный бендер - 12.000р Двойной бендер - 23.000р Бендер для...

...

3 лет назад

Как оказалось ддя нормальной работы по жести, кроме большого листогиба, требуется куча дополнительного...

...

1 лет назад

Подсмотрел в интернете и сделал ручной роликовый кромкогиб. Для поднятия не сильно замятых краёв (кромок)...

...

4 лет назад

Применяется для профилирования тонколистового металла: изготовление элементов кровли (кровельные картины...

...

6 меc назад

Роликовый листогиб R-Bend 20-14 - легкий, простой и надежный. Идеально подходит для изготовления кровельных карт...

...

8 меc назад

Всем привет ; В этом видео сделаем крутой инструмент своими руками . Нам понадобится 4 подшипника 201 номер...

...

3 лет назад

Самый большой выбор кровельного инструмента из Европы в наличии с доставкой по России. www.25mm.ru.

...

5 лет назад

http://metalmaster.ru/ruchnye_rolikovye_listogiby/ Ручной роликовый листогиб METAL MASTER BENDER UNO 100.

...

5 лет назад

Самый маленький в мире кромкогибочный механизм роликового типа позволяет создавать без особых усилий...

...

5 лет назад

Самый маленький в мире кромкогибочный механизм роликового типа позволяет создавать без особых усилий...

...

6 меc назад

Листогиб для Настенных желобов (Аналога Не существует) - 26.000р (8977-261-10-87) В наличии Цапли - 4500р, Шаляйзены -...

...

5 лет назад

Без ограничения длины гиба+ гнет по радиусу, мах высота отгиба 200 мм. 1400г. Дополнительные опорные ролики...

...

5 меc назад

листогиб, листогиб роликовый, фальцевая кровля, гибка листа.

...

1 лет назад

СПАСИБО за Like и за Подписку на мой канал ПОСМОТРЕТЬ ЦЕНУ: http://catcut.net/5Bac ВНИМАНИЕ! ССЫЛКИ С РЕКЛАМОЙ. СПАСИБО...

kinel2.ru

Ручной листогиб – изучаем особенности приспособления и выбора + видео

Ручной роликовый листогиб – это неотъемлемая составляющая любого современного производства кровли и элементов вентиляции. Данное малогабаритное устройство используется для увеличения эффективности труда работников, которые специализируются на изготовлении доборных элементов для крыш, составных конструкций системы воздухообмена и других изделий из листового металла.

1 Что такое листогиб?

Листогиб является металлопрокатным станком, который служит, как следует из названия, для сгибания металлических листов, применяемых в качестве кровли. Данный инструмент позволяет при затрачивании небольшого количества усилий и малых капитальных вложениях организовать некрупное производство по прокату и изготовлению комплектующих для вышеперечисленных сфер применения (крыши, вентиляции и др.).

На сегодняшний день на рынке листогибов существует множество импортных и отечественных моделей, да и разброс цен довольно большой. Но максимально выгодным решением была бы организация производства с помощью самостоятельно изготовленного приспособления, которое можно собрать своими руками, если в наличии есть чертежи ручного листогиба. Список возможных изделий, которые могут быть сделаны с помощью подобного оборудования, довольно длинный, а именно: фасадные кассеты, металлические двери, конструктивные элементы для корпусов электрошкафов и многое другое.

Рекомендуем ознакомиться

Изготовление изделий из столь прочного материала без применения специального оборудования становится по-настоящему непосильной задачей для простого человека. Именно поэтому на помощь людям создаются специальные механизированные и ручные станки для облегчения этой работы. Ручной вариант способен деформировать листовой металл, толщина которого составляет от 1,5 до 2,5 мм, при общей длине обрабатываемой заготовки 1,2–4 м. Угол сгиба может достигать 180 градусов. Согласитесь, вполне неплохие способности, и для домашнего применения или небольшого производства вполне достаточно.

Главной деталью, которую использует станок для сгибания металла, является пресс, под давлением которого лист принимает нужную по техническому заданию форму. Способ задания угла, а также быстродействие оборудования изменяются от изделия к изделию и зависит от производителя. Однако, как и во всех областях, чтобы получить "шустрый" и качественный листогиб, нужно быть готовым на серьезные капиталовложения.

Одной из наиболее востребованных дополнительных функций, которую может иметь станок, является возможность резки металла. Это подразумевает наличие в оборудовании специального роликового ножа. Такой резец обычно выполнен из высоколегированного сплава стали со специальным лаковым покрытием. Период работы роликового ножа в листогибе ограничен и обычно не превосходит 25 км металла, толщина которого не превышает 0,8 мм. Но обычно такое лезвие может быть многократно заточено, что делает его срок службы весьма долговременным.

2 Какие типы листогиба бывают?

В первую очередь листогиб может быть стационарным и мобильным. Первые привязаны к определенному месту, вторые обладают возможностью частичной разборки, и могут быть перемещены в нужную точку для работы. Причем к производственному помещению, в котором может быть размещено оборудование по сгибанию металла, зачастую не предъявляется повышенных требований. Таким образом, мобильный станок максимально может проявить свое преимущество по данному параметру.

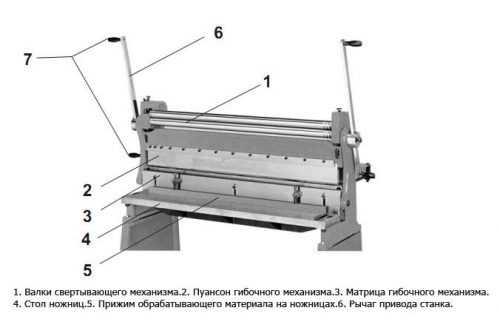

Главными составными частями листогиба являются три параллельно расположенных относительно друг друга цилиндрических вала. Металлический лист прокатывается между ними с помощью механического или электрического привода и загибается под определенный радиус, который зависит от взаимного расположения валов. Но у электрического привода есть ряд существенных недостатков. Один из них состоит в том, что под сопротивлением металла двигатель начинает терять крутящий момент, и в результате заметно увеличивается энергопотребление, а такое обстоятельство снижает рентабельность даже небольшого производства.

Еще одним из возможных вариантов исполнения прокатного привода в автоматическом станке может быть гидравлическая система. Но ее сложность сильно увеличивает стоимость приспособления, что делает его приобретение для небольших кровельных производств экономически невыгодным. Поэтому самым простым и надежным исполнением листогиба оказывается станок с полностью ручным управлением, который приводится в действие силой мускул человека.

Большинство подобных станков исполнены таким образом, что при работе за ними напрягаются самые сильные и выносливые мышцы, а именно спина, бедра и бицепс, это ощутимо снижает изнурительность такого труда.

Итак, существующие вариации оборудования для обработки металлопроката имеют свои очевидные преимущества и недостатки. Однако в связи с тем, что для небольшого производства главным критерием в выборе станка является его срок окупаемости, то при наличии людей с соответствующей специализацией лучшим решением становится использование ручного приспособления, причем можно сделать листогиб самостоятельно. Главное, чтобы учитывались все необходимые требования по безопасности, экономичности и эргономике.

Есть некоторые различия и в конструкции ручного инструмента, например, тип ножа. Так встретиться вам может ручной сегментный листогиб или со сплошным резцом. Тут уж все зависит от типа работ, которые вы планируете преимущественно выполнять. Для более сложных конструкций с многочисленными не однонаправленными изгибами, скорее всего, пригодится именно сегментный тип станка, а для простых однотипных перегибов подойдет и сплошной.

3 Как правильно выбрать листогиб?

При выборе оборудования для сгибания металла вы должны правильно определиться с техническими условиями, которые предъявляются к будущим изделиям, чтобы приобретаемый инструмент полностью подходил по своим характеристикам. Качественный и надежный листогибочный станок должен обладать рядом необходимых свойств, их и разберем подробнее.

В первую очередь, для сгибания металла с определенной заранее точностью необходимо наличие ограничителя угла поворота. А регулировка прижима листа в инструменте должна быть простой и удобной для исполнителя, который занимается обработкой. Большим плюсом было бы также наличие в станке пружинного компенсатора, который служит для уменьшения необходимого усилия, затрачиваемого на опускание прижимной балки. Благодаря этому работники будут меньше уставать, а мощность такого производства заметно возрастет.

Выбор ручного листогиба – определенно очень непростое задание. Это связано в первую очередь с тем, что в настоящее время существует огромное число предложений в этой сфере различных отечественных и зарубежных производителей металлопрокатного оборудования. Важно также обращать внимание на то, чтобы модель, которую вы выбрали, обладала возможностью быстрого снятия и перестановки сегментов. Также следует помнить, что для работы с листами окрашенного металла необходимо, чтобы на гибочном валу присутствовало специальное силиконовое покрытие.

Важно понимать еще и тот факт, что не все оборудование для сгибания листов имеет возможность разрезать производственные заготовки, а иногда эта функция очень полезна. Но данную работу можно осуществить, если станок оснащен специальным роликовым ножом. Так что если род вашей деятельности подразумевает такую операцию, то наличие специального резца придется уточнить у продавца.

Стоит отметить, появившуюся в 2017 году новую усовершенствованную модель листогиба - ЛГС-26 ПРОФ, созданного на базе популярного народного листогиба ЛГС - 26, зарекомендовавшегося как надежный и оптимальный листогиб по цене и качеству. ЛГС-26 ПРОФ позволяет гнуть более сложные детали, чем ЛГС-26, при этом станок мобильный, легко транспортируется и практически "неубиваемый" на строительных площадках.



tutmet.ru

Ручной листогиб - виды моделей и специфика работы

Ручной листогиб является идеальным вариантом для открытия своего нового дела или для расширения уже существующего малого бизнеса. Ручной гибочный станок, как правило, имеет компактные размеры и несложную конструкцию, при этом он способен без особых проблем разместиться в любом подходящем для этого помещении.

Одним из основных достоинств таких устройств — это практичность в эксплуатации, так ручной листогиб позволяет выполнять изготовление деталей непосредственно на месте проведения монтажных работ и не требует для своей работы источника электроэнергии.

Ручные станки для гибки листового материала, предлагаемые сегодня производителями данного сегмента оборудования, имеют различные типоразмеры, технические характеристики. В основном они отличаются друг от друга набором приспособлений для управления операциями сгибания и резки листового профиля.

Какие виды ручных листогибов бывают

По функциональным и производственным возможностям ручные листогибы можно разделить на:

  • гибочные,
  • отбортовочные,
  • роликовые,
  • сегментарные.

По способу сгибания и дополнительным приспособлениям различают листогибочные машины:

  • с прессом и наличием пуансона и матрицы;
  • поворотного типа с гибочной балкой;
  • ротационного типа с двумя, тремя и четырьмя валками.

Ручные листогибы, как правило, используют в своей работе исключительно метод холодной гибки различных деталей из листового материала, при этом величина толщины листа может колебаться от 0,4 до 1,5 мм. Так, ручными станками гнут и обрабатывают следующие листовые материалы, выполненные из:

  • оцинкованного железа,
  • алюминия,
  • меди,
  • картона,
  • поликарбоната и некоторых видов пластика.

Выбираем ручной листогиб

Прежде всего, ручной листогиб должен иметь простую и удобную конструкцию станины, позволяющую производить различные формы профилей готовых изделий. При этом конструкция станка должна быть в достаточной степени универсальной и устойчивой, а также предусматривать достаточную степень мобильности, чтобы легко и без особых проблем можно ее было перемещать как внутри помещения, так и за его пределы на любую строительную площадку.

Так как при работе ручных листогибочных машин применяют исключительно силу работника для приведения в движение траверс, то стоит обратить внимание на оснащение выбранной вами модели приспособлением для утяжеления естественного рычага гибочной балки или наличия в конструкции системы противовесов, как дополнительного усилителя. Это вспомогательное оборудование позволит затрачивать намного меньше усилий при совершении рабочих операций и особенно существенно проявит себя при поточном выпуске изделий.

Ручной листогиб применяют для работы с тонкими листами методом холодной обработки, поэтому необходимо при выборе оборудования обратить внимание на основные типоразмеры и возможную толщину обрабатываемого листового материала. Эти технические параметры будут в дальнейшем определять производственные возможности выбранного вами станка.

Выбор ручного станка для гибки металла должен основываться как на технических характеристиках оборудования, так и на наличии дополнительных инструментов и приспособлений таких, как:

  • отрезная машинка,
  • разматыватель для рулонных материалов,
  • загрузочная и разгрузочная тележки,
  • приемный модуль для складирования готовых изделий.

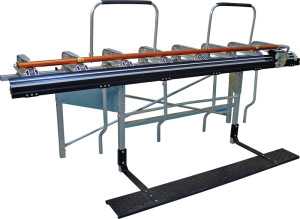

Обзор моделей ручных листогибочных станков

Ручной листогиб ЛГС 26 российского производства предназначается для сгибания и обработки листового материала непосредственно на месте выполнения работ, с его помощью можно изготавливать различные по форме и размерам детали:

  • отливов;
  • откосов;
  • ендов;
  • коньков;
  • уголков;
  • планок;
  • фасадных панелей.

Листогиб ЛГС 26 идеально подойдет для работы как на строительной площадке, так в любом небольшом помещении, и даже поместится в стандартном морском 20-футовом контейнере, приспособленном под передвижную мастерскую. Он имеет простую конструкцию, неприхотлив при обслуживании и несложен в эксплуатации.

Главными достоинствами данной модели является:

  • низкая стоимость оборудования,
  • широкие функциональные возможности,
  • простота и прочность конструкции,
  • исключительная мобильность при использовании.

К единственному недостатку модели ЛГС 26 можно отнести бюджетное качество механизмов конструкции станка.

Ручной листогиб ЛГС 26 характеризуется следующими основными техническими параметрами:

  • Усиленный каркас станка, изготовленный из стальной толстостенной трубы при транспортных габаритных размерах 3100х800х600 мм в деревянной коробке составляет массу в 270 кг. Непосредственно рабочие габариты имеют размер в 3000х1800х1450 мм с учетом удлиненного стола при весе всего в 213 кг, что вполне под силу для перемещения и загрузки силами всего четырех человек.
  • Данные типоразмеры позволяют работать с максимальной длиной полосы сгибания для исходной заготовки в 2500 мм, а при увеличенной базе — до 3000 мм, при этом глубина подачи листопроката ограничивается только размерами помещения, где установлен станок.
  • Приспособления станка предназначены для работы с допустимой толщиной металлического листа в диапазоне от 0,4 до 0,8 мм, выполняя сгибание на максимальный угол в 160 градусов с возможностью поворотного догиба до 180 градусов, при этом наименьшая величина ширины сгибаемой полки составляет всего 15 мм.

    Устройство и принцип работы ЛГС 26

К конструктивным особенностям ЛГС 26 можно отнести:

  • более технологичный прижимной механизм, который позволяет обеспечивать равномерное удержание заготовки по всей линии сгиба, что увеличивает качество позиционирования;
  • специальные пружины не дают прижимному механизму балки сдвигаться, когда происходит позиционирование заготовки, что позволяет выполнять весь цикл работы одним работником;
  • удобная планка угломера дает возможность точно устанавливать размер угла гиба;
  • ножной трап, который при больших усилиях гиба не дает станку опрокинуться, несмотря на небольшую массу всей конструкции;
  • комплект поставки предусматривает конструкцию с отрезным приспособлением для поперечной резки, в том числе рулонных материалов;
  • конструкция станка предусматривает дополнительную прижимную балку для нанесения ребер жесткости на заготовку.

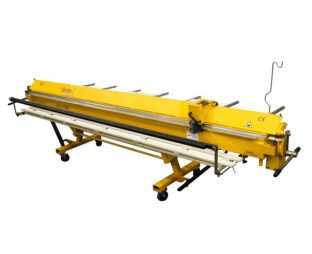

Сегментный листогибочный станок SOREX 3160, производимый в Польше, предназначен для изготовления крупногабаритных деталей: квадратная вентиляция или декоративная фасадная панель, а также различных доборных кровельных элементов и сегментированных заготовок сложносоставных конструкций.

Листогиб SOREX 3160 выпускается со следующими техническими характеристиками:

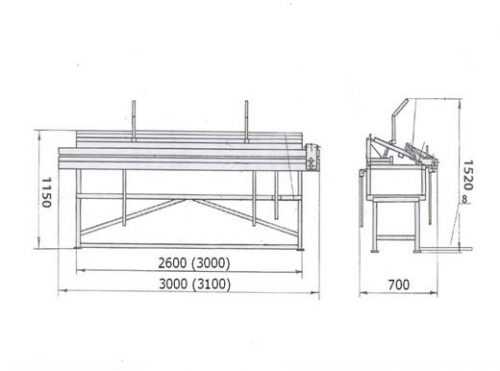

  • передвижная конструкция станка имеет габаритные размеры 3500х660х1300 с общим весом в 320 кг;
  • допускает обрабатывать нелегированную сталь с толщиной листа до 0,9 мм, а более мягкие материалы, такие как алюминий до 1,4 мм, при этом способен сгибать на 180 градусов, но при помощи доводки, а также выпускать детали, длиной профиля до 3160 мм.
  • с выступающей шириной прижимного основания в 15 мм можно выполнять допустимую ширину кромки гиба минимум в 5 мм, а фиксация заднего упора ограничивает длину минимального сегмента 140 мм.

Основными достоинствами ручного сегментного листогиба SOREX 3160 являются:

  • конкурентоспособная цена,
  • большой набор дополнительных приспособлений, что значительно позволяет повысить производительность и снизить производственные издержки,
  • упрощенная система основных регулировок, позволяющая быстро менять установленный угол наклонной плоскости прижимного механизма и его местоположение относительно основания;
  • вся основная часть конструкции сделана из высококачественного стального профиля, защищенного порошковой антикоррозионной краской, а небольшие детали оцинкованы.

К конструктивным особенностям SOREX 3160 относятся:

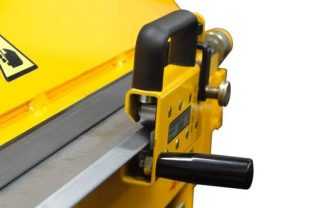

  • возможность роликового ножа после отрезания материала занимать положение на направляющей балке без необходимости его полного отведения;
  • отсутствие необходимости производить регулировку станка, все необходимые допуски установлены и отрегулированы на заводе изготовителе;
  • вертикальный подъемный механизм позволяет останавливать и фиксировать прижимную балку на необходимой высоте;
  • комплектация дополнительным приемным столом с тыльной стороны длиной до двух метров, оборудованного стойками, дает возможность работать с крупногабаритными заготовками.

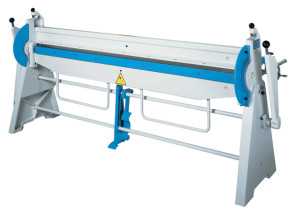

Ручной листогиб SNO-1,5/1300 производиться чешской фирмой «Proma» и представляет собой универсальное оборудование три в одном, которое включает в себя функцию гибочного станка с отрезной машинкой и возможностью вальцевания листового материала для скручивания его в цилиндрические изделия. Вращающиеся ролики выполнены со специальными проточками, позволяющими дополнительно наматывать проволоку.

Станок SNO-1,5/1300 для гибки листового металла имеет следующие технические характеристики:

  • габаритные размеры составляют 1790x590x930 мм при весе в 530 кг;
  • допустимая толщина листа от 0,4 до 1,5 мм при длине рабочего стола 1320 мм;
  • позволяет сгибать прямые профили на углы до 90 градусов;
  • размер диаметра обкаточных роликов в 76 мм позволяет сворачивать в цилиндрические формы нелегированную сталь толщиной до 0,4 мм и алюминиевый лист до 1 мм.

Основные узлы станка SNO-1,5/1300

К основным достоинствам, которыми обладает ручной листогиб SNO-1,5/1300 можно отнести:

  • широкий ассортимент выпускаемой продукции,
  • высокая производительность,
  • несложность в эксплуатации и простоту в управлении,
  • хорошую устойчивость и повышенную износостойкость.

Недостатками универсального листогибочного станка SNO-1,5/1300 являются:

  • сравнительно большой вес конструкции,
  • отсутствие для ручной мобильности,
  • высокая стоимость оборудования.

wikimetall.ru

роликовый листогиб видео Видео

...

1 лет назад

Канал Металлообработка больше не будет обновляться... Попробуйте посмотреть группу в ВК - Металлист-станочн...

...

3 лет назад

При работе с железом понял, что мне не хватает оборудования.... Значить надо сделать. Идею подсмотрел здесь:...

...

4 лет назад

Применяется для профилирования тонколистового металла: изготовление элементов кровли (кровельные картины...

...

3 лет назад

Как оказалось ддя нормальной работы по жести, кроме большого листогиба, требуется куча дополнительного...

...

6 меc назад

Роликовый листогиб R-Bend 20-14 - легкий, простой и надежный. Идеально подходит для изготовления кровельных карт...

...

8 меc назад

Всем привет ; В этом видео сделаем крутой инструмент своими руками . Нам понадобится 4 подшипника 201 номер...

...

1 лет назад

Подсмотрел в интернете и сделал ручной роликовый кромкогиб. Для поднятия не сильно замятых краёв (кромок)...

...

4 лет назад

Изготовление кровельных картин с помощью самодельного роликового листогиба.

...

3 лет назад

Самый большой выбор кровельного инструмента из Европы с доставкой по России. www.25mm.ru.

...

4 лет назад

Роликовые листогибы - Инструменты для гибки металла Bender Uno Как уже сказано, роликовые листогибы предназнач...

...

4 лет назад

По поводу заказов https://vk.com/id12135813, Мегафон +7-931-6000-730.

...

5 лет назад

http://metalmaster.ru/ruchnye_rolikovye_listogiby/ Ручной роликовый листогиб METAL MASTER BENDER UNO 100.

...

5 лет назад

Преднозначен для окантовки листового металла с радиусом как внешнего так и внутреннего Максимальная толщ...

...

3 меc назад

Листогиб ручной роликовый, для фальцевой кровли. Одиночный бендер - 12.000р Двойной бендер - 23.000р Бендер для...

...

3 лет назад

Производство Австрия.

...

3 лет назад

гребеньдлядвойногофальца#откаткагребняроликовымлистогибом#откаткагребнейдляфальца#откаткагребней#дво...

...

4 лет назад

Роликовый листогиб Bender Disk. Сайт с подробными описанием фальцевых инструментов на сайте http://listogib-sorex.prom.ua/g4650...

...

2 лет назад

Показан принцип работы самодельных роликовых листогибов. Рассказываю о принципе построения нужных приспо...

videosmotret.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
