Номинальное напряжение оперативного тока, V | 110 или 220 |
Номинальный ток удерживающей обмотки, А | 0,25; 0,5; 1; 2,5; 4 |
Диапазон выдержки времени на включение, s: | |
– I поддиапазон: | |
– первое включение | 0,5 ÷ 5,0 |
– второе включение | 5 ÷ 50 |
– II поддиапазон: | |
– первое включение | 1 ÷ 10 |
– второе включение | 10 ÷ 100 |
Ступень регулирования, s: | |
– I поддиапазон: | |
– первое включение | 0,25 |
– второе включение | 2,5 |
– II поддиапазон: | |
– первое включение | 0,5 |
– второе включение | 5,0 |
Выдержка времени готовности, s | |
– I поддиапазон | 30; 60 |
– II поддиапазон | 60; 120 |
Выходные контакты | 2 замыкающих |
Диапазон допустимого изменения напряжения питания оперативных цепей, V | (0,8…..1,1) Uн |
Способ регулировки уставки | дискретный (суммирование интервалов) |
Допустимая длительность протекания тока 3 I н через токовую обмотку и последовательно включенный с ней контакт выходного реле, s не более | 5 |
Коммутационная способность контактов выходного реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s при напряжении от 24 до 250 V или токе до 0,5 А, W, не менее | 30 |
Коммутационная износостойкость, циклы ВО, не менее | 12500 |
Потребляемая мощность в номинальном режиме, W, не более | |
– оперативными цепями: | |
– в режиме ожидания | 5,5 |
– в режиме срабатывания | 7 |
– цепями пуска, блокирования и разрешения подготовки (на каждую цепь) | 2 |
– токовой обмоткой выходного реле | 1,5 |
Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом) | |
Габаритные размеры, mm | 132х152х201 |
Масса, kg, не более | 1,8 |
www.cheaz.ru
4. Технические характеристики и функциональные схемы автоматических устройств рпв-01 (рпв-02)
4.1. Назначение
Реле повторного включения типов РПВ-01, РПВ-02 предназначены для применения в схемах автоматического трехфазного повторного включения и обеспечивают однократное (РПВ-01) и двукратное (РПВ-02) повторное включение.
Реле РПВ-01 и РПВ-02 выполнены на интегральных микросхемах и на блоках унифицированной конструкции. Для гальванического отделения электронных цепей реле от источников входных сигналов и выходных цепей управления выключателем используются малогабаритные электромагнитные реле с герметизированными контактами (герконы) и выходное реле с двумя замыкающими контактами и дополнительной удерживающей обмоткой.
4.2. Краткие технические данные
Источником оперативного питания реле является постоянное или выпрямленное переменное напряжение 110 или 220 В. Диапазон отклонения напряжения (+10) %, (–20) %.
Номинальные токи удерживающей обмотки реле: 0,25 А, 0,5 А, 1,0 А, 2,5 А и 4 А. Реле имеют по два поддиапазона (табл. 1) дискретной регулировки уставок по времени: на первое повторное включение t1, на второе повторное включение t2 и на переход в состояние готовности tгот.
Т а б л и ц а 1
Величина | РПВ-01 | РПВ-02 | |||
Диапазон | 0,5….5 | 0,5….5 | |||
1 поддиапазон | t1, с | Ступень | 0,25 | 0,25 | |
t2, с | Диапазон | – | 5….50 | ||
Ступень | – | 2,5 | |||
tгот, с | 15 и 30 | 30 и 60 | |||
2 поддиапазон | Диапазон | 1….10 | 1….10 | ||
t1, с | Ступень | 0,5 | 0,5 | ||
t2, с | Диапазон | – | 10….100 | ||
Ступень | – | 5 | |||
tгот, с | 60 и 120 | ||||
Основная погрешность выдержек времени +15 %, –10 % на уставках от 0,5 с до 1 с и 10 % на уставках 2 с и более. Дополнительная погрешность изменения температуры от –20 С до +60 С и изменения напряжения питания не более 15 %.
Выходное реле содержит два контакта, в цепь одного из них включена удерживающая обмотка.
4.3. Характеристики срабатывания реле
Управляющими сигналами для РПВ-01 являются: пуск, блокировка и разрешение подготовки. Управляющими сигналами для РПВ-02 являются: пуск, блокировка первого цикла, блокировка второго цикла, разрешение подготовки.
При включении оперативного питания и наличии сигнала разрешения подготовки начинается набор выдержки времени tгот, по истечении которой реле готово к действию: РПВ-01 – однократно, РПВ-02 – двукратно.
Если при наборе выдержки времени t готпоступит сигнал пуска, то реле РПВ-01 не сработает, не сработает также и реле РПВ-02, если набор выдержки времени tгот осуществлялся после действия реле в обоих циклах.
Если после успешного действия РПВ-02 в первом цикле вновь поступит непрерывный сигнал пуска до истечения выдержки времени tгот, то реле сработает по истечении t2 во втором цикле. Набранная выдержка tгот сбрасывается, повторный набор ее начинается после снятия сигнала пуска. По истечении времени tгот реле возвращается в исходное состояние. Набор времени tгот возможен только при наличии сигнала разрешения подготовки.
Если при наборе выдержки времени t1 сигнал пуска исчезает, набранная выдержка времени сбрасывается и ее повторный набор возможен при появлении непрерывного сигнала пуска.
Если в момент набора
Для РПВ-01 и раздельно для каждого цикла РПВ-02 при наличии сигнала блокировки независимо от существования других сигналов все выдержки времени сбрасываются и реле не срабатывает. После исчезновения сигнала блокировки и при наличии сигнала разрешения подготовки (при отсутствии сигнала пуска) производится набор времени готовности.
Если сразу же после исчезновения сигнала блокировки существует сигнал пуска, то реле не срабатывает и набор tгот не производится. При этом в случае появления сигнала блокировки одного цикла реле РПВ-02 сохраняет возможность срабатывания по другому циклу.
studfiles.net
6. Схема подключения рпв-02
Схема подключения РПВ-02 для линий с масляным выключателем приведена на рис. 6. Поскольку ключ управления SA не имеет фиксации положения после подачи очередной команды, эти функции выполняет двухпозиционное реле фиксации команд KQQ. Для управления выключателем используются реле-повторители ключа управления KL6, KL7. Подготовка
устройства к работе производится
контактами реле положения «включено»
KQC.1,
т.е. сразу после включения выключателя.
Реле готово к действию по истечении
выдержки времени tгот,
если сигнал разрешения подготовки не
прерывался. Пуск АПВ производится
контактами реле положения «отключено»
KQT.1,
если при этом замкнут контакт KQQ.1,
фиксирующий
предшествующую команду «включить»,
т.е. «от несоответствия». Спустя заданную
выдержку времени на срабатывание в
первом цикле tc
При неуспешном АПВ в первом цикле вновь собирается цепь пуска АПВ и по истечении времени срабатывания второго цикла tс2 будет вновь подана команда на включение выключателя.
Запрет АПВ производится раздельно для первого и второго цикла путем подключения обмоток реле KL3 и KL4 к «минусу» источника оперативного питания, используя контакты соответствующих защит, автоматики или ключа управления. В лабораторной работе используются для этих целей тумблеры «Запрет АПВ-1», «Запрет АПВ-2» и контакты реле-повторителя команды «отключить» KL7.3.
Реле РПВ-01 имеет аналогичную схему подключения за исключением цепи запрета: обмотка KL3 имеет внутреннее подключение к «минусу» источника питания, а внешнее подключение необходимо производить к «плюсу» источника питания, реле KL4 отсутствует.
Рис. 6.Схема подключения РПВ-02 для линий с масляным выключателем
7. Порядок выполнения лабораторной работы
7.1. Апв без ускорения защит
7.1.1. Перед проведением испытаний необходимо установить все тумблеры в положение «Отключено». Подать оперативное питание на стенд, включить выключатели Q1, Q3, Q4, Q6.
7.1.2. Тумблер «Измерение/Работа» переключить в положение «Измерение». Измерить токи нагрузки в линиях L1, L2, трансформаторах Т1, Т2 и токи КЗ в линии L1 при КЗ в точках К3, К4, К5, в линии L2 при КЗ в точке К6. Измеряемые токи отображаются в первичных значениях на мониторе блока индикации и управления.
7.1.3. Вычислить ток срабатывания МТЗ по формуле
,
где
–
измеренный ток нагрузки защищаемого
элемента схемы. С учетом самозапуска
нагрузки следует принять
=
1,6.
По заданному времени срабатывания МТЗ трансформаторов Т1 и Т2 определить время срабатывания МТЗ L1 и L2, приняв ступень селективности равной 0,5 с.
С клавиатуры управления задать вычисленные уставки (см. Приложение).
7.1.4. На РПВ-02 установить время срабатывания в первом цикле 1 с, во втором – 10…15 с. Время готовности к повторному включению задать минимально возможным. Следует иметь в виду, что выбранная уставка задана, если кнопка не утоплена. Если утоплена нижняя кнопка, то все значения уставок делятся на 2.
На РПВ-01 вывести из действия БАПВ, оставив соответствующую кнопку неутопленной. Установить время срабатывания равным 1 с.
7.1.5. Ввести в действие защиты, установив тумблер «Измерение/Работа» в положение «Работа». Провести опыты успешного и неуспешного АПВ линии L1 при КЗ в точках К1 или К2 в первом и втором циклах, обратив внимание на время срабатывания защиты при неуспешном АПВ. Успешное АПВ имитируется отключением соответствующего тумблера выбора точки КЗ в бестоковую паузу.
Провести аналогичные опыты успешного и неуспешного АПВ линии L2, устраивая КЗ в точке К3 или К4.
Очередной опыт с устройствами АПВ проводить по истечении времени готовности, отсчет которого начинается после включения соответствующего выключателя!
При выполнении каждого опыта в отчете фиксируется последовательность действия защиты и автоматики. Эта информация берется из протоколов событий, сформированных в микроконтроллере. Последнее по времени событие записывается в протокол № 1, предыдущее – смещается в протокол № 2 и т.д.
Сделать выводы по результатам испытаний.
7.1.6. Устроить короткие замыкания в точках К4 и К6, сделать выводы о работе защит.
studfiles.net
Реле повторного включения серии РПВ-01 и РПВ-02
Опубликовано: 6 августа 2009 г. в 11:04, 1056Назначение
Реле повторного включения предназначены для применения: РПВ-01 – в схемах трехфазного автоматического повторного включения однократного действия; РПВ-02 – в схемах трехфазного автоматического повторного включения двукратного действия.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150—69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М40 по ГОСТ 17516.1—90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255—69.
Фотографии, изображения
Скачать документацию
- ВКонтакте
- Google+
- Mail.ru
- Одноклассники
Производитель
Чебоксарский электроаппаратный завод, ЗАО
ЗАО «ЧЭАЗ» предлагает технические решения, позволяющие на современном уровне обеспечить электроснабжение и управление на электрических станциях, подстанциях, энергообъектах крупных промышленных предприятий и ЖКХ.
Смотрите также компании в каталоге, рубрика «Реле управления и защиты»
Похожие документы
www.elec.ru
Реле РПВ2 — DataSheet
Конструктивные данные реле РПВ2 |
|

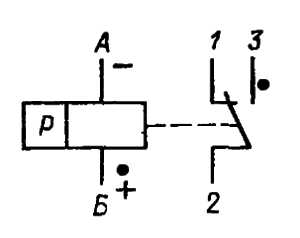

Принципиальная электрическая схема реле РПВ2Описание
Реле РПВ2 — негерметичное, высокочастотное, поляризованное, двухпозиционное, с одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 150 МГц. Реле РПВ2 соответствует требованиям ГОСТ 16121 — 86 и техническим условиям Бг0.452.000ТУ.
Условия эксплуатации.
Температура окружающей среды от —60 до +100 °С, для исполнений РС4.521.960, РС4.521.961 от -60 до + 65 °С.
Циклическое воздействие температур —60 и +100°С, для исполнений РС4.521.960, РС4.521.961 -60 и + 65 °С.
Повышенная относительная влажность 98% при температуре +35°С.
Атмосферное давление от 666 до 104 · 103 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 5 до 50 Гц — с амплитудой до 1,5 мм; от 50 до 600 Гц — с ускорением до 150 м/с2; от 600 до 2500 Гц —до 100 м/с2.
Ударная прочность.
При одиночных ударах с ускорением до 1500 м/с2 — 9 ударов. При многократных ударах с ускорением до 350 м/с2 — 10000 ударов.
Ударная устойчивость — с ускорением до 350 м/с2
Постоянно действующие линейные ускорения — до 250 м/с2 для реле РПВ2/7, до 500 м/с2 для реле РПВ2/4.
Требования к надежности.
Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) — 12 лет. При нахождении реле в условиях, отличных от отапливаемого хранилища, срок сохраняемости сокращается в соответствии с коэффициентами, указанными в табл. ниже.
| Условия хранения | Коэффициент сокращения сроков сохраняемости реле | |
| в упаковке предприятия- изготовителя | вмонтированных в аппаратуру в незащищенном объекте | |
| Неотапливаемое хранилище | 6 | |
| Под навесом | 12 | |
| На открытой площадке | не допускается | 12 |
Конструктивные данные.
При подаче напряжения положительной полярности на вывод Б обмотки и напряжения отрицательной полярности на вывод А обмотки замыкаются контакты 2 и 3 и размыкаются контакты 1 к 2 у реле РПВ2/4 и РПВ2/7. При подаче на выводы обмотки А и Б напряжения обратной полярности реле РПВ2/7 не срабатывает, а у реле РПВ2/4 замыкаются контакты 1 и 2 и размыкаются контакты 2 и 3.
Пример записи реле РПВ2 исполнений РС4.521.952 и РС4.521.953 в конструкторской документации дан в табл. ниже.
| Обозначение | Наименование |
| РС4.521.952 РС4.521.953 | Реле РПВ2/7 Бг0 452.000ТУ |
Технические характеристики.
Ток питания обмотки — постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм:
в нормальных климатических условиях (обмотка обесточена) . . . . 500
при максимальной температуре (после выдержки обмотки под рабочим
напряжением)…………………………………………………………………………………………………. 20
в условиях повышенной влажности:
между контактами, между контактами и корпусом…………………………. 10
между обмотками и корпусом……………………………………………………………… 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
в нормальных климатических условиях……………………………………………….. 500
в условиях повышенной влажности……………………………………………………. 300
при пониженном атмосферном давлении …………………………………………… 180
Электрическая емкость, пФ:
между разомкнутыми контактами с учетом емкости между контактами
и корпусом……………………………………………………………………………………………………… 1
между разомкнутыми контактами с исключением емкости между контактами и корпусом (проходной емкости), не более………………………………….. 0,1
между контактами и корпусом, не более……………………………………………….. 2
Затухание в цепи замкнутых контактов при коммутируемой мощности от 1 до 24 Вт не более 2% пропускаемой мощности. Масса реле не более 20 г.
| Тип и исполнение | Рабочее напряжение, В | Температура окружающей среды, °С | Атмосферное давление, Па | Суммарное время нахождения обмотки под напряжением, ч |
| РПВ2/7 РС4.521.952 | 27±3 | -60…0 | 104 · 103 | — |
| 0…+70 0…+100 | 666 104 · 103 | 100 | ||
| РПВ2/4 РС4.521.953 | 13±1,3 | -60…0 | 104 · 103 | — |
| 0…+70 0…+100 | 666 104 · 103 | 100 | ||
| РПВ2/4 РС4.521.954 | -60…0 | 104 · 103 | — | |
| 0…+70 0…+100 | 666 104 · 103 | 100 | ||
| РПВ2/7 РС4.521.955 | 27±3 | -60…0 | 104 · 103 | — |
| 0…+70 0…+100 | 666 104 · 103 | 100 | ||
| РПВ2/4 РС4.521.956 | -60…0 | 104 · 103 | — | |
| 0…+70 0…+100 | 666 104 · 103 | 100 | ||
| РПВ2/4 РС4.521.957 | -60…0 | 104 · 103 | — | |
| 0…+70 0…+100 | 666 104 · 103 | 100 | ||
| РПВ2/7 РС4.521.958 | -60…0 | 104 · 103 | — | |
| 0…+70 0…+100 | 666 104 · 103 | 100 | ||
| РПВ2/7 РС4.521.959 | 13±1,3 | -60…0 | 104 · 103 | — |
| 0…+70 0…+100 | 666 104 · 103 | 100 | ||
| РПВ2/7 РС4.521.960 | 2,4+0,2-0,4 | -60…0 | 104 · 103 | — |
| 0… + 50 0… + 65 | 666 104 · 103 | 100 | ||
| РПВ2/7 РС4.521.961 | -60…0 | 104 · 103 | — | |
| 0… + 50 0… + 65 | 666 104 · 103 | 100 | ||
| РПВ2/7 РС4.521.962 | 13±1,3 | -60…0 | 104 · 103 | — |
| 0…+70 0…+100 | 666 104 · 103 | 100 |
| Исполнение | Сопротивление обмотки, Ом | Ток, мА | Время, мс | Сопротивление электрического контакта, Ом | Материал контактов | Номер контакта | ||
| срабаты-вания | отпускания | срабаты-вания | отпускания | |||||
| РС4.521.952 | 1100±165 | 13 | 2 | 5 | 3 | 1,5 | ПлИ-10, покрытие Ср999,9 | — |
| РС4.521.953 | 280±2,8 | 26 | — | — | ||||
| РС4.521.954 | 0,1 | Зл999,9, покрытие Ср999,9 | ||||||
| РС4.521.955 | 1100±165 | 13 | 2 | 3 | ||||
| РС4.521.956 | — | — | 1,5 | ПлИ-10, покрытие Ср999,9 | ||||
| РС4.521.957 | Зл999,9, покрытие Ср999,9 | |||||||
| РС4.521.958 | 2 | 3 | 0,1 1,5 | Зл999,9; Ср999,9 ПлИ-10; Ср999,9 | 1-2 2-3 | |||
| РС4.521.959 | 280±2,8 | 26 | 4 | 0,1 1,5 | Зл999,9; Ср999,9 ПлИ-10; Ср999,9 | 1-2 2-3 | ||
| РС4.521.960 | 15±1,5 | 97 | 15 | 10 | 5 | 1,5 | ПлИ-Ю; Ср999,9 | — |
| РС4.521.961 | 0,1 | Зл999,9; Ср999,9 | ||||||
| РС4.521.962 | 280±2,8 | 26 | 4 | 5 | 3 | Зл999,9; Ср999,9 | ||
| Исполнение | Режим коммутации | Вид нагрузки | Род тока | Частота срабатывания, Гц, не более | Число коммутационных циклов | ||
| Допустимый ток, А | Напряжение на разомкнутых контактах, В | суммарное | в том числе при максимальной температуре | ||||
| РС4.521.952 РС4.521.953 РС4.521.956 РС4.521.960 | 0,05-0,1 0,05-0,4 | 110-250* 6-30 | Активная Индуктивная, t ≤ 15 мс | Постоянный Переменный 1000 Гц Постоянный | 10 | 105 0,5·105 | 2·104 2,5·104 |
| 0,1-0,2 | 30-110 | Активная | Постоянный Переменный 1000 Гц Постоянный | 105 | 2·104 | ||
| 0,1-0,4 | 6-30 | cos φ ≥ 0,3 | Переменный 50-1000 Гц | 1 | |||
| 0,2-0,8 | Активная | Постоянный Переменный до 150 МГц | 10 | ||||
| РС4.521.961 РС4.521.962 РС4.521.954 РС4.521.955 РС4.521.957 | 10-6-10-5 10-5-10-4 | 0,05-1 0,5-10 | Активная | Постоянный Переменный до 150 МГц | 10 | 105 | 2·104 |
| 10-4-10-1 10-4-2·10-1 | 2-30 | cos φ ≥ 0,3 Активная | Переменный 50-1000 Гц Постоянный Переменный до 150 МГц | 1 10 | |||
| 5·10-3-6·10-2 6·10-2-15·10-2 | Индуктивная, t ≤ 50 мс Индуктивная, t ≤ 15 мс | Постоянный | 5 1 | 0,5·105 0,2·105 | 1,25·104 0,5·104 | ||
| РС4.521.958 РС4.521.959 | 10-6-10-5 10-5-10-4 | 0,05-1 0,5-10 | Активная | Постоянный Переменный до 150 МГц | 10 | 105 | 2·104 |
| 10-4-10-1 10-4-2·10-1 | 2-30 | cos φ ≥ 0,3 Активная | Переменный 50-1000 Гц Постоянный Переменный до 150 МГц | 1 10 | |||
| 5·10-3-6·10-2 | Индуктивная, t ≤ 50 мс | Постоянный | 5 | 0,5·105 | 1,25·104 | ||
| 5·10-2-10-1 | 110-250** | Активная | Постоянный Переменный до 1000 Гц | 10 | 105 | 2·104 | |
| 5·10-2-4·10-1 | 6-30 | Индуктивная, t ≤ 15 мс | Постоянный | 0,5·105 | 2,5·104 | ||
| 6·10-2-15·10-2 | 2-30 | 1 | 0,2·105 | 0,5·104 | |||
| РС4.521.958 РС4.521.959 | 10-1-2·10-1 | 30-110 | Активная | Постоянный Переменный до 1000 Гц | 10 | 105 | 2·104 |
| 10-1-4·10-1 2·10-1-8·10-1 | 6-30 | cos φ ≥ 0,3 Активная | Переменный 50-1000 Гц Постоянный Переменный до 150 МГц | 1 10 | |||
* При атмосферном давлении 666 Па напряжение на контактах не более 120 В
переменного тока и 170 В постоянного тока.
** При атмосферном давлении 666 Па.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
rudatasheet.ru
Технические данные реле РПВ-01, РПВ-02
Номинальное напряжение оперативного тока – 110 или 220 В.
Номинальный ток удерживающей обмотки – 0,25; 0,5; 1; 2,5; 4 А.
Время срабатывания реле РПВ-01 в режиме быстродействующего АПВ (БАПВ) не более 0,06 сек.
Диапазон выдержки времени включения:
РПВ-01:
- I поддиапазон – 0,5 ÷ 5,0 сек;
- II поддиапазон – 1 ÷ 10 сек.
РПВ-02:
- I поддиапазон:
первое включение – 0,5 ÷ 5,0 сек;
второе включение – 5 ÷ 50 сек.
- II поддиапазон – 1 ÷ 10 сек.
первое включение – 1 ÷ 10 сек;
второе включение – 10 ÷ 100 сек.
Степень регулирования:
РПВ-01:
- I поддиапазон – 0,25 сек;
- II поддиапазон – 0,5 сек.
РПВ-02:
- I поддиапазон:
первое включение – 0,25 сек;
второе включение – 2,5 сек.
- II поддиапазон:
первое включение – 0,5 сек;
второе включение – 5,0 сек.
Выдержка времени готовности:
РПВ-01:
- I поддиапазон – 15; 30 сек;
- II поддиапазон – 30; 60 сек.
РПВ-02:
- I поддиапазон – 30; 60 сек;
- II поддиапазон – 60; 120 сек.
Выходные контакты – замыкающих. Диапазон допустимого изменения напряжения питания оперативных цепей – 0,8 ….1,1 В. Способ регулировки установки – дискретный (суммирование интервалов). Допустимая длительность протекания тока 3 I и через токовую обмотку и последовательно включенный с ней контакт выходного реле не более 5 сек.
Коммутационная способность контактов выходного реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 сек при напряжении от 24 до 250 В или токе до 0,5 А не менее 30 Вт. Коммутационная износостойкость не менее 12 500 циклов ВО.
Потребляемая мощность в номинальном режиме не более:
- оперативными цепями:
в режиме ожидания – 5,5 Вт;
в режиме срабатывания – 7 Вт.
- цепями пуска, блокирования и разрешения подготовки (на каждую цепь) – 2 Вт;
- токовой обмоткой выходного реле – 1,5 Вт.
Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом).
Габаритные размеры:
- РПВ-01 – 132х152х181 мм;
- РПВ-02 – 132х152х201 мм.
Масса не более:
- РПВ-01 – 1,5 кг;
- РПВ-02 – 1,8 кг.
Реле пригодны для работы на оперативном напряжении, получаемом в результате двухполупериодного выпрямления синусоидного напряжения частоты 50 Гц.
www.elaparat.ru
Номинальное напряжение оперативного тока, V | 110 или 220 |
Диапазон номинальных токов удерживания выходного реле, А | 0,2- 1 и 1- 4 |
Время срабатывания реле в режиме быстродействующего АПВ (БАПВ), s, не более | 0,06 |
Диапазон выдержки времени на включение, s: | 0,5 – 15,75 |
Ступень регулирования, s: | 0,25 |
Выдержка времени готовности, s | 16, 32, 64 |
Выходные контакты | 2 замыкающих |
Диапазон допустимого изменения напряжения питания оперативных цепей, V | (0,8…..1,1) Uн |
Способ регулировки уставки | Изменением положения переключателей |
Допустимая длительность протекания тока 3 I н через токовую обмотку и последовательно включенный с ней контакт выходного реле, s не более | 5 |
Коммутационная способность контактов выходного реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s при напряжении от 24 до 250 V или токе до 0,5 А, W, не менее | 30 |
Коммутационная износостойкость, циклы ВО, не менее | 12500 |
Потребляемая мощность в номинальном режиме, W, не более | |
– оперативными цепями: | |
– в режиме ожидания | 5,5 |
– в режиме срабатывания | 7 |
– цепями пуска, блокирования и разрешения подготовки (на каждую цепь) | 2 |
– токовой обмоткой выходного реле | 1,5 |
Конструктивное исполнение по способу присоединения внешних проводников: | переднее или заднее (винтом) |
Габаритные размеры, mm: | 66х152х181 |
Масса, kg, не более | 1,0 |
www.cheaz.ru
