Зачем нужны реле РПВ и РПО?

Кому-то этот вопрос может показаться странным, ведь ответ скрыт в их названии — реле положения включено/отключено. Но если вы думаете, что эти реле сообщают о текущем положении выключателя, то читайте дальше. Потому, что ответ неверный.

Чтобы правильно ответить на этот вопрос нужно рассмотреть стандартную схему подключения привода силового выключателя, например, на 35 кВ. Реле РПВ (KQC) и РПВ (KQT) выделены красным цветом.

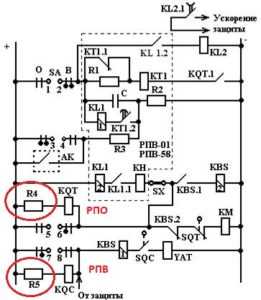

Рис.1. Схема подключения привода вакуумного выключателя 35 кВ (пример)

А вот еще одна схема, на этот раз для выключателя 110 кВ

Рис.2. Схема подключения привода элегазового выключателя 110 кВ (пример)

Как видно питание на катушки данных реле (особенно РПО) подаются по достаточно длинным цепочкам, включающим другие контакты и электромагниты включения отключения.

Естественно в этих цепочках присутствуют блок-контакты выключателя, однако не только они. В общем случае сюда могут быть включены концевик контроля взвода пружины, контакты реле контроля давления элегаза (блокирующая ступень) и т.д. Именно поэтому реле РПВ и РПО не могут сигнализировать о текущем положении выключателя.

Что же тогда “показывают” РПО и РПВ?

Они указывают на готовность привода к операции:

РПО – готовность к операции включения,

РПВ – готовность к операции отключения.

Давайте посмотрим на цепь включения на Рис.1, в которую входит РПО. Помимо блок-контакта выключателя Q1 и катушки включения YAC в нее входят следующие элементы:

— Переключатель SA1 в шкафу привода, который переводит привод в дистанционное или местное (ремонтное) управление. Для питания входа РПО требуется, чтобы переключатель стоял в положении ДУ, иначе сигнал не пройдет.

— Контакты контроля состояния пружины привода SQM1 и SQM2, которые замыкаются, когда пружина взведена, т.е. когда выключатель готов к операции включения. После каждого включения пружина привода разряжается, и контакты SQM размыкаются, блокируя прохождение команды включения до окончания взвода пружины.

— Контакт SQF, который разрывает цепь включения, если есть параллельная команда отключения выключателя для того, чтобы не было эффекта многократного включения.

Если хоть один из этих элементов находится в разомкнутом состоянии, то цепь РПО не соберется, даже если выключатель будет находиться в отключенном положении (Q1 замкнут). Совокупность всех этих элементов указывает на готовность/неготовность выключателя к операции включения.

Если выключатель элегазовый, то в цепи включения и отключения добавляются контакты реле давления элегаза, которое полностью блокирует управления при критическом снижении давления. Это предотвращает отказ выключателя при КЗ из-за невозможности погасить дугу (нет элегаза — нет среды гашения). Такое реле можно увидеть на

Рис.2 (+К9)

Также реле/входы РПО или РПВ не будут запитываться при обрыве цепей включения и отключения или отключении автомата питания. При исчезновении обоих сигналов РПВ и РПО устройство РЗА выдает предупредительный сигнал дежурному на подстанции или в АСУ.

Изначально именно для контроля целостности цепей управления выключателя эти реле и применялись.



Особенности использования сигналов РПВ и РПО в логических схемах

Обработку сигналов РПО, РПВ нужно производить с учетом логики их образования.

Например, сигнал РПО может исчезнуть на время взвода пружины, особенно в цикле неуспешного АПВ (операция О-tапв-ВО), когда происходит повторное отключение устойчивого КЗ, но пружина включения еще не успела зарядиться.

Время заводки пружины может достигать 15 с (ВВУ-СЭЩ-П-10) и более, особенно при пониженном напряжении оперативного тока.

Это означает, что выполнять сигнализацию обрыва цепей привода (одновременное исчезновение РПО и РПВ) нужно обязательно с выдержкой времени не менее времени взвода пружины.

Сигналы РПВ также широко используется в алгоритмах защит и автоматики. Например, РПВ обычно применяют при пуске АПВ, а РПО при ускорении защит.

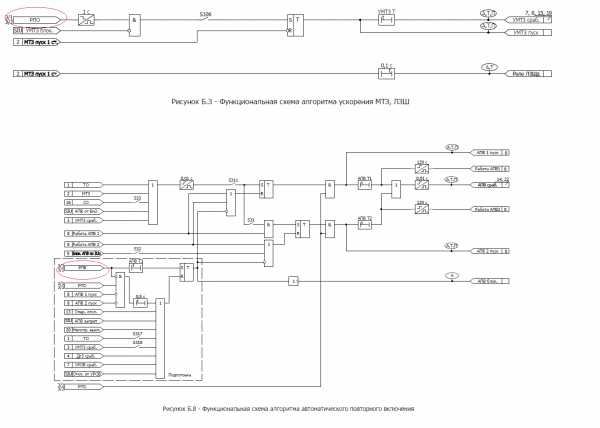

Рис. 3. Использование РПВ и РПО в алгоритмах МП РЗА (на примере БМРЗ-152-КЛ, взяты с сайта http://mtrele.ru)

Кроме того, нужно понимать, что даже если все вспомогательные контакты замкнуты все равно некорректно судить о положении выключателя по РПО и РПВ потому, что в этом случае сигналы РПО и РПВ исчезают быстрее, чем происходит полная операция включения/отключения.

Например, сигнал РПВ (Рис.1) исчезнет на дискретном входе терминала А1 сразу, как только будет выдана команда на отключение контактом реле KCT1. Т.е. выключатель еще не успел отключиться (еще включен), а сигнал РПВ уже исчез (вход РПВ зашунтирован контактом реле KCT1).

Разница здесь конечно небольшая (десятки миллисекунд), но для таких систем как РАС и АСУ может быть существенна. Поэтому для них положение выключателя нужно “забирать” через “сухие” блок-контакты выключателя, при питании от опертока соответствующей системы.

Именно блок-контакт выключателя с показывает его текущее положение, а РПВ и РПО – это реле контроля готовности выключателя к соответствующей операции.



Ну, и напоследок небольшое наблюдение

В последнее время проектировщики и производители выключателей стараются вынести цепь РПО как можно дальше к электромагниту включения, минуя всю сложную цепочку вспомогательных контактов.

На Рис. 4 показаны две схемы на приводы однотипных выключателей ВВУ-СЭЩ-П с разницей в 3 года. Слева вы видите схему от 2010 года, а справа более современную. Обратите внимание на цепь РПО – это то, о чем я говорил. В первом случае вы контролируете почти всю цепь включения, а во втором только участок Q1-YAC.

Рис. 4. Сравнение схем подключения пружинных приводов ВВУ-СЭЩ-П (схемы взяты с сайта https://electroshield.ru)

С одной стороны, исключив множество доп. контактов из цепи формирования РПО, вы несколько упрощаете логику работы автоматики (в нашем примере не нужно оглядываться на работу пружины), но при этом вы теряете возможность контролировать цепь включения.

Если в правой схеме обрыв произойдет до цепи 19 вы никак об этом не узнаете, пока не попробуете включить выключатель. Это минус.

Я бы применял именно левую схему подключения РПО, подстраивая логику АУВ под полную цепочку включения, а как бы поступили вы?



Если понравилась статья, то плюсуйте карму и пишите комментарии. Тогда мы продолжим разбор цепей привода выключателя и логики работы автоматики управления.

Всего хорошего!

pro-rza.ru

Расстройство прерывистой вспыльчивости (РПВ): причины, симптомы, лечение, последствия

Частые вспышки агрессии, которые входят в привычку с самых ранних лет, могут существенно осложнять человеку жизнь. Индивид может очень долго жить, страдая от этого расстройства и принося своей раздражительностью мучения другим людям. Но в определенный момент времени многим из тех, кто страдают от собственного гнева, становится понятным: с этим нужно что-то делать, и как можно скорее.

Прерывистая вспыльчивость как черта характера

Расстройство прерывистой вспыльчивости известно в психологии и под другим названием – эксплозивная психопатия. Человек с подобным складом психики очень часто испытывает гнев. Он может кричать, топать ногами, а иногда и заниматься рукоприкладством. Причем повод для такого поведения несоразмерен той реакции, которая следует за раздражителем.

Злость, агрессия, раздражение – все это непременные и назойливые спутники каждого человека, который страдает от расстройства прерывистой вспыльчивости (сокращенно – РПВ). Такой человек испытывает возмущение почти всегда. Он страдает от приступов агрессии, стоя в автомобильной пробке и во время поездки в метро, дома и на работе, в магазине и в компании друзей.

Причины возникновения расстройства

К главным психологическим факторам развития расстройства прерывистой вспыльчивости обычно относят:

• Проблемы с самооценкой, тянущиеся с детства. Человек может быть неуверенным в себе либо страдать от неадекватно высокой самооценки. Страх «потерять лицо».
• Слишком высокие ожидания по отношению к окружающим. Человек считает, что все люди «должны» быть вежливыми и порядочными.
• Неумение вести себя в конфликтных ситуациях.
• Отсутствие навыков правильного выражения гнева.
• Склонность копить в себе отрицательные эмоции до тех пор, пока они не начинают зашкаливать.
• Депрессивность характера, склонность воспринимать события в негативном свете.

РПВ – это нарушение, которое может иметь и другие, более серьезные причины:

• генетическая предрасположенность,
• физическое или эмоциональное насилие в ранние годы,
• наличие других расстройств психики,
• зависимость от алкоголизма, наркотиков.

В чем бы ни заключалась причина РПВ, человеку справиться с этим расстройством крайне сложно. Если в случае проблем с самооценкой или склонностью копить раздражение работа с психологом является желательной, то, к примеру, в случае генетической предрасположенности человек обязательно должен находиться под наблюдением специалиста. В противном случае негативных последствий РПВ не избежать.

Признаки

Основными симптомами РПВ являются:

• Наличие ряда случаев, когда человек поддавался неконтролируемым вспышкам агрессии. Это влекло за собой существенные социальные последствия или порчу имущества.
• Конфликтной ситуации предшествует постепенное нарастание возбуждения.
• Уровень раздражительности неадекватен поводу.

Обычно диагноз «расстройство прерывистой вспыльчивости» ставится психологом или психиатром при личной беседе. Специалисты используют для этого такие методы, как осмотр и психологическая оценка.

Последствия

Чем опасна подобная особенность характера? Эти перепады настроения существенно сказываются на физическом здоровье. Такие люди нередко переживают инсульты или инфаркты. Ведь даже если окружающие не замечают внешних проявлений злости, это не значит, что их в действительности нет.

«Держи себя в руках», – говорят такому человеку в том случае, если видят проявления его эмоций. Но сделать это не так просто. Раз за разом он попадает в опасную систему: приступ раздражения – задержка реакции – снова приступ агрессии. И так по кругу. Справляться с такими перепадами настроения приходится практически постоянно. Это выматывает все силы.

Какие еще последствия имеет данное расстройство? Помимо проблем со здоровьем, обычно это следующие трудности:

• Индивид действует из-за него неразумно, не может достичь своих целей.
• Разрушаются взаимоотношения с окружающими. Человек хочет, чтобы его уважали, но его собственные поступки разрушают всю репутацию.
• Энергия раздражения расходуется просто так. Вместо того чтобы конструктивно решать имеющиеся проблемы, человек тратит свои силы на агрессию.
• Такую личность легко спровоцировать.
• Она постоянно попадает в конфликтные ситуации, что иногда приводит к трудностям с законом.

Лечение

В качестве терапии РПВ применяются следующие методы:

• Лекарственное лечение (использование транквилизаторов, антидепрессантов).
• Групповая психотерапия.
• Работа с психологом в русле когнитивно-поведенческой терапии.
• Если речь идет о ребенке, целесообразно обратиться к специалисту, практикующему семейно-системный подход.

Что можно сделать самому?

Чтобы преодолеть РПВ, мало повторять себе: «Держи себя в руках». Необходимо действительно подавлять вспышку агрессии, сознательно переключать внимание на другие вещи. Способность самостоятельно купировать злость развивается благодаря систематической и кропотливой работе над собой. Но плоды усилий стоят того, чтобы бороться с собственной вспыльчивостью.

Психологи рекомендуют таким людям учиться расслабляться и по возможности взращивать в себе внутреннего оптимиста. Также полезно воспитывать в себе терпимость по отношению к окружающим – даже в том случае, если их образ жизни сам по себе вызывает раздражение и непонимание.

Также страдающему от РПВ полезно:

• Осознать проблему. Намеренно принять решение бороться с ней.
• Более спокойно относиться к недостаткам других людей.
• Осознать, что у окружающих тоже есть свои права (право отказать, сделать что-то неправильно).
• Вовремя отслеживать накапливающееся напряжение и направлять его в конструктивное русло. Не допускать того, чтобы негативных эмоций становилось слишком много.
• Выражать другим людям свое неодобрение в более конструктивной форме, без конфликтов и выяснений отношений.
• Полезными в борьбе с РПВ будут и различные восточные практики. Это может быть дзен-медитация, цигун, йога.

Преодолеть это расстройство вполне можно, но для этого нужна долгая и упорная работа над собой. Ее можно проводить самостоятельно. Но обычно у страдающего от РПВ не хватает настойчивости. Поэтому более эффективным будет обращение к психологу.

psychbook.ru

Трудный характер или «расстройство прерывистой вспыльчивости»?

ФОТО Getty Images

Вспыльчивый персонаж – излюбленный герой кинокомедий, его взбалмошное поведение придает картине яркости и остроты. Но в быту его поведение не назовешь комичным. Жить с таким человеком – как на вулкане. Приступы ярости и гнева непредсказуемы, а последствия чувствительны и порой трагичны. Такие проявления часто приписывают людям со сложным характером, холерическим темпераментом, но очень часто за эмоциональной неуравновешенностью скрывается психическое заболевание – расстройство прерывистой вспыльчивости (intermittent explosive disorder (IED). Его характерная черта – неадекватность реакции на малейший повод, будь то критика, насмешка, стресс, сложности в отношениях. Любой человек в зависимости от ситуации может выйти из себя, но большинство из нас способны при этом контролировать свое возмущение. При расстройстве прерывистой вспыльчивости человек неудержим в своей реакции, а его буйство всегда переходит границы разумного и к тому же периодически повторяется.

читайте такжеЧем опасны перепады настроения?

Поговорить по-мужски

До сих пор точно не известно, сколько людей страдает расстройством прерывистой вспыльчивости, но в большинстве случаев, а именно до 80%, ему подвержены мужчины, особенно подростки и молодые люди. В зрелом возрасте оно встречается реже. Среди причин, способствующих этому расстройству, – психологические травмы, полученные в детстве, алкоголизм родителей, травмы головы. Неконтролируемый гнев часто является защитной реакцией на возможную угрозу нарциссической части «Я». Что вполне объяснимо, учитывая, что для мужчин, страдающих приступами вспыльчивости, характерны чувство беспомощности, ощущение собственной слабости, низкая самооценка. Есть также предположения, что при этом расстройстве имеют место нарушения серотониновой системы

1. Ее нейроны регулируют процессы торможения. При дефиците серотонина, как следствие, сопротивление внутренним, агрессивным импульсам ослабевает. Словом, психологические и биологические причины патологической вспыльчивости дополняют друг друга. И это означает, что в большинстве случаев пациентам с расстройством прерывистой вспыльчивости необходима профессиональная помощь.

читайте такжеСпокойствие, только спокойствие!

Правила безопасности

Сложность для близких и окружающих заключается в том, что во время приступа ярости человек, страдающий этим расстройством, мало вменяем. Вступать с ним спор или противоборство – все равно что подливать масла в огонь. Приступы заканчиваются так же спонтанно, как и начинаются. У кого-то они длятся несколько минут, у кого-то значительно дольше, даже часами. Лучше позаботиться о собственной безопасности и, по возможности, убедиться, что человек не нанесет вреда сам себе. В большинстве случаев этот вред ограничивается разбитыми о мебель или стену кулаками. Но если в ход идут колющие предметы или оружие, вызов полиции не будет лишним.

Книга на тему Франсуа Лелор, Кристоф Андре «Он — шизофреник?! Как общаться с трудными людьми» Французские психотерапевты Франсуа Лелор и Кристоф Андре описывают десять типов «трудных людей»: тех, кто слишком зависим, сосредоточен на себе, самоуверен или, наоборот, склонен недооценивать себя, легкоуязвим, педантичен, постоянно критикует других или сильно нуждается в их внимании…

После приступа вспыльчивый человек, как правило, начинает осознавать сделанное, испытывает вину и чувство сожаления. (В этом отличие данного расстройства от антисоциального расстройства поведения: социопатам раскаяние неведомо.) Но сдержите желание пристыдить человека и отыграться на его психологической слабости – это совершенно неэффективно. Пациент и сам понимает, что его вспыльчивость болезненна и неподвластна его контролю. Уязвив его этим, вы скорее вызовете обиду, которая засядет внутри до следующего приступа. Если отношения вам дороги, попытайтесь убедить его обратиться за помощью. В момент осознания проблемы человеку легче согласиться с доводом, что помощь ему нужна. Из психологических подходов эффективными могут оказаться сеансы психотерапии, нацеленные на узнавание и вербализацию мыслей или чувств, которые предрасполагают к эмоциональному взрыву. Впрочем, психотерапевты признают, что индивидуальные сеансы из-за гнева и вспышек ярости пациентов порой малоэффективны. Более действенны групповая психотерапия и семейная терапия, когда человек может обсудить свою проблему с теми, кому она знакома и кто вынужден с этим сталкиваться. Наряду с этим можно рассмотреть и методы фармакологической помощи, в числе которых препараты, повышающие уровень серотонина, и стабилизаторы настроения. В данном вопросе необходима консультация со специалистом.

¹ D. Seoet al. «Role of serotonin and dopamine system interactions in the neurobiology of impulsive aggression and its comorbidity with other clinical disorders», Aggression and Violent Behavior, 2008, № 13(5).

Эдуард Марон, психиатр, доктор медицинских наук, профессор психофармакологии Тартуского университета (Эстония), почетный лектор Имперского колледжа Лондона. Он практикует 15 лет, из них пять лет в клинике Лондона. Эдуард Марон – автор романа «Зигмунд Фрейд» (АСТ, 2015), под псевдонимом Давид Мессер.

Читайте также

www.psychologies.ru

Типы реле РПО, РПВ (Страница 1) — Вспомогательное оборудование — Советы бывалого релейщика

Доброго времени суток!
#14,
В принципе, несраб. старого типа УКИ при использ. польских реле ( с большим сопрот.) – это не причина неиспользования обычных промреле. И, как любое промреле с большим сопротивлением, его надо шунтировать.
Вы спрашиваете, кстати, какое должно быть сопротивление шунт. резистора ДВ . Мы применяем 5,1 кОм. При таком сопр. УКИ сработает. А мощность? Да как и для любого резистора – чтобы выделяемая на нем мощность не превышала ном. мощность резистора (практика показывает, что если раза в два меньше, то это очень хорошо, но не всегда так получается). В даннонм случае – 230х230:5100=10,4 Вт.
Получается, 25 Вт надо. Такой номинал мощности и используем. Можно и 10 кОм. Просто, стремятся использовать. минимально возможное.
Для одного промреле с болбшим сопр. (как польские), можно такой же шунт. резистор. Если применяются вых. реле несколько в параллель, то может их экв. сопро. такое, что УКИ и так сраб. В любом случае – надо учит. экв. сопр. обм. реле.
Далее. Если использовать для РПО и РПВ промреле с большим сопротивлением, то… надо и шунтир. ставить, и сериесное(послед.) – как всегда. (5,1 +1=6,1 кОм – УКИ сработает). Но мы давно уже перешли на МП, и промреле с таким большим сопр. в качестве РПО и РПВ никогда не использовали.
А ДВ берут для РПО, РПВ, чтобы максимально использовать возможности терминала и не “обвешивать” его промреле.
#16,
Женя. Ну и память у тебя! Это около 4 лет назад было. Собственно, если только для РП23, то могу прямо сейчас написать. Надо подгинать пассатижами хвостовик якоря вниз (естественно, предварительно открутив его от реле). Легче всего – две маленькие…как они называются…по бокам хвостовика. Но – без фанатизма, а именно нежно. Но чересчур нежно – можно и недогнуть. У наладчиков, которые систематически настраивали РП23, уже отработалось усилие, с которым его надо подгинать. И у них сразу выходит напр. сраб. около 140 В. Если очень строго, то надо слегка и среднюю часть хвостовика подогнуть в ту же сторону,чтобы зазоры не нарушились.
Понимаю, строгие люди скажут, что так нельзя делать, что только предназначенные заводом регулировки можно использовать. И формально я с ними соглашусь.  Я просто ответил на вопрос коллеги.
Женя. Я понимаю, что ты имел в виду и другие “маленькие хитрости”. Видимо, по почте написать? Хорошо, не сегодня, но на днях составлю в виде упорядоченного документа, и вышлю по почте.

Делай , что должен, и будь, что будет

www.rzia.ru

Резисторы в цепях управления силовых выключателей

Приветствую коллеги.

Как-то мы уже обсуждали  цепи привода выключателя в статье «Зачем нужны реле РПВ и РПО?». Сегодня рассмотрим применение, в этих схемах, такого элемента, как резистор.

Где применяются резисторы, какие задачи они выполняют и что это дает? Поехали!

Резисторы для реле РПВ, РПО в схемах с электромеханикой

В старых схемах катушки электромеханических реле РПВ и РПО включались в цепи управления последовательно с резисторами (см. Рис.1). Делалось это для того, чтобы, при пробое катушки, напряжение на электромагнитах выключателя было меньше напряжения их срабатывания. В этом случае резистор являлся плечом делителя напряжения, на котором создавалось требуемое падение.

Рис. 1. Подключение реле РПВ, РПО в схемах с электромеханикой

Такая схема позволяла предотвратить несанкционированное включение/ отключение силового выключателя, которое может привести к нехорошим последствиям (особенно включение)

Интересно, что в современных схемах с микропроцессорными терминалами эти резисторы не применяются (см. Рис. 2)

Рис. 2. Подключение входов РПВ, РПО в схемах с МП РЗА

Дискретные входы РПВ и РПО включены в цепи управления напрямую. В нормальном режиме сопротивление дискретного входа очень большое (даже больше, чем у реле с резистором) и поэтому на электромагните практически нет напряжения. Это круто.

Однако, при пробое дискретного входа на электромагнит выключателя прикладывается полное напряжение опер. тока, что приведет к самопроизвольной операции выключателя. Это не круто.

В принципе можно было поставить резистор и в цепи с дискретным входом, но тогда для РПВ, РПО придеться применять отдельные входы с другим порогом срабатывания, на что никто из производителей МП РЗА не идет.



Шунтрирующие резисторы для дискретных входов

Еще одно применение резисторов в цепях привода показано на Рис. 3 Это шунтирующие резисторы для дискретных входов РПВ и РПО в схемах с микропроцессорными терминалами РЗА.

Рис. 3. Шунтирующие резисторы для входов РПВ и РПО

Как видите, эти резисторы подключаются параллельно дискретным входам терминала и нужны для того, чтобы увеличить падение напряжения на внешнем контакте (в данном случае блок-контакте выключателя), при его срабатывании. Тот же делитель напряжения, только для обратной цели.

Зачем увеличивать напряжение на внешнем контакте?

Дело в том, что в такой схеме на контакте падает очень маленькое напряжение (из-за большого сопротивления дискретного входа) и существующая оксидная пленка, в месте контакта, может просто не пробиться. Контакт замкнулся, а сигнал не прошел.

Другими словами не все контакты способны коммутировать дискретный вход терминала. Для увеличения напряжения на контакте уменьшают входное сопротивление контакта, путем добавление параллельного резистора.

На самом деле такие резисторы используются не только в цепях РПВ, РПО, но   для шунтирования других дискретных входов. Иногда в шкафах РЗА устанавливаются целые сборки с резисторами (см. Рис. 4). Просто блок-контакты выключателя обычно находятся в наименее благоприятных условиях эксплуатации, что и проводит к образованию оксидной пленки.

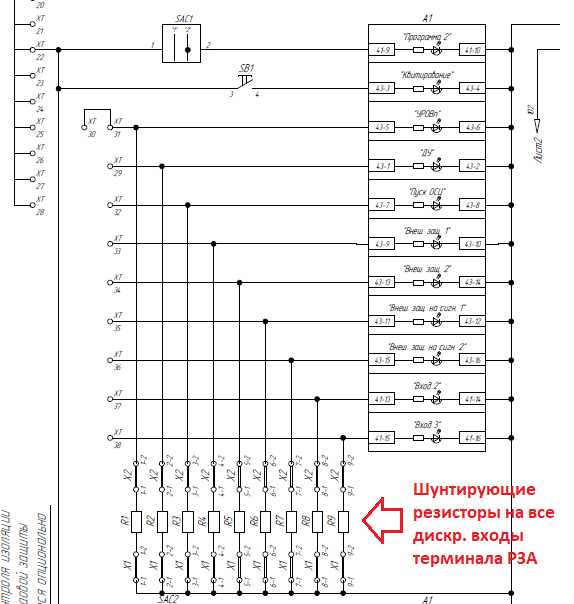

Рис. 4. Шунтирующие резисторы для других входов терминала

Стоит отметить, что практически все современные терминалы имеют специальные дискретные входы с режекцией сигнала, которые изменяют свое сопротивление в ходе коммутации внешним контактам. Такие входы уже не нужно шунтировать и постепенно схемы с резисторами уходят в прошлое.



Шунты для контроля протекания тока

Еще одним способом применения резисторов/шунтов является контроль за протеканием тока через цепи управления приводом (см. Рис.5). Шунт с малым сопротивлением включается последовательно с электромагнитом и обтекается его током при каждой операции управления.

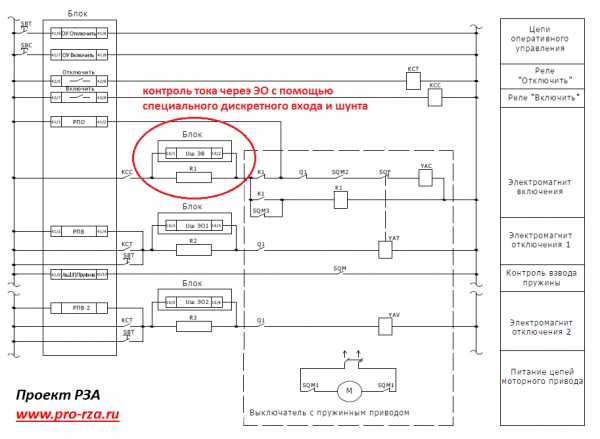

Рис. 5. Шунты для контроля тока через ЭМ

Падение напряжения на данном шунте (около 5 В) можно зафиксировать специальным входом терминала и использовать логический сигнал «Наличие тока в цепи управления» в логике. Например, в логике защиты от длительного протекания тока через ЭМ.

Контроль такого напряжения гораздо легче, чем прямой контроль протекающего тока из-за повышенного тепловыделения, при последнем способе.

Данный способ контроля тока применяется в некоторых терминалах НПП «ЭКРА» и НТЦ «Механотроника».



Вот такие есть примеры использования резисторов в цепях управления силовым выключателя. А какие еще примеры знаете вы? Пишите об этом в комментариях)

Удачи!

pro-rza.ru

Проверка реле РПВ??? (Страница 1) — Делай как я — Советы бывалого релейщика

Здравствуйте. Пришлось столкнуться с электромеханическими реле.
Готовлюсь к проверке знаний и самого репе РПВ-58. Есть ли нормативный документ определяющий методику проверки реле РПВ-58?
Я такого не нашел. Возникли вопросы с нормами.В литературе читал что проверяется по нормам реле времени и промежуточного реле.

Реле времени.
Я так понимаю, нужно выполнять проверку реле времени согласно “РД 34.35.304 инструкции по проверке реле времени типов…” в части ЭВ-100,200.
Напряжение срабатывания должно быть не более 80% Uном, возврата не менее 10%.
Время измеряется на номинальном напряжении допустимые отклонения даны в “Техническом описании и инструкции по эксплуатации реле РПВ-58, РПВ-358”, кстати в этом документе описан процесс замены механизма времени и время проверяется при 80%ном.
Как правильно?

Реле промежуточное.
Это реле КДР-1 проверяю его согласно “Инструкции по проверке промежуточных и указательных реле”, Методических указаний.
Напряжение срабатывания должно быть в пределах 45,5-127В, возврата 7,5-29,6 В. Описание определения однополярных выводов так же указано.
В литературе пишут, что ток удержания должен быть не больше 80% Iном. Но в инструкциях и МУ такой информации для реле КДР нет. На что ссылаться?

Проверка времени заряда конденсатора.
Норма исходя из тех описания 15-25с при номинальном напряжении, при  80%Uном не более 2 мин. из предыдущих постов понял как это сделать. Это время определяется уставками? может быть больше если например резистор заменили?

Проверка конденсатора на сохранность заряда.
В “методических указаниях по проверке промежуточных и указательных реле” в 2.8.7 для реле РП321 описана проверка конденсатора на способность сохранять заряд.
Его заряжают и через 3 минуты замыкают выводы если есть искра значит все норм, похожая проверка описана и в “В.В. Овчинников АПВ” для РПВ 58.
Документ из поста 7 недоступен,но смысл понятен.

Проверяется ли изоляция?

www.rzia.ru

Предисловие

Загрязнение окружающей среды – ущерб, наносимый природе, среде обитания вредными веществами, выбросами отходами.

Определяющие источники антропогенного загрязнения окружающей среды – энергетика; металлургическая промышленность; химическая, нефтехимическая и целлюлозно-бумажная промышленность; транспортно-дорожный комплекс и связь; сельское и лесное хозяйство, а также военно-промышленный комплекс.

Основные виды антропогенного загрязнения – механическое (пыль и аэрозоли атмосферного воздуха, твердые частицы в воде и почве), биологическое (все виды организмов, появляющиеся при участии человека и наносящие ему вред: грибы, бактерии, сине-зеленые водоросли и т.д.) и химическое (газообразные, жидкие и твердые соединения и элементы, попадающие в атмосферу, гидросферу и вступающие во взаимодействие с окружающей средой: кислоты, щелочи, оксиды, металлы и т.д.).

Ключевые инструменты контроля за качеством окружающей среды – экологический мониторинг, необходимый для учета, анализа, оценки и прогноза изменения состояния природной среды на различных уровнях, а также экологическая экспертиза, представляющая собой систему комплексной оценки состояния территорий, охватывающая все виды хозяйственной деятельности.

Кардинальные последствия антропогенного загрязнения:

– ухудшение качества окружающей среды;

– образование нежелательных потерь вещества, энергии, труда и средств при добыче и заготовке человеком сырья и материалов, которые превращаются в безвозвратные отходы, рассеиваемые в биосфере;

– необратимое разрушение, как отдельных экологических систем, так и биосферы в целом, в том числе взаимодействие на глобальные физико-химические параметры окружающей среды:

• потери плодородных земель;

• снижение продуктивности экологических систем и в целом всей биосферы;

• прямое или косвенное ухудшение физического и морального состояния человека – главной производительной силы общества.

Расчетные работы, включенные в данный сборник, иллюстрируют методы и инструменты экологического регулирования экологических ситуаций, возникающих в результате загрязнения окружающей среды.

Расчетная работа № 1 Составление приоритетного списка вредных примесей, подлежащих контролю в атмосфере Цель работы

1. Определить комплексные показатели состояния загрязнения атмосферы для определенного предприятия и конкретной территории (ТПВ₁и ТПВ_2,РПВ₁и РПВ₂)

2. Составить вариант приоритетного списка вредных примесей, подлежащих контролю в атмосфере, используя заданный массив данных по выбросам анализируемого объекта.

Введение

Федеральный закон «Об охране атмосферного воздуха» (№ 96-ФЗ от 04 мая 1999 г.) является законодательной базой снижения выбросов вредных веществ в атмосферу за счет планирования и осуществления государственных программ и мероприятий путем введения высокоэффективных методов очистки и перехода на малоотходные и безотходные технологии.

Вклад основных видов деятельности в суммарные выбросы вредных веществ, отходящих от стационарных источников, на промышленных предприятиях в России в 2003 г. выглядела следующим образом:

• добыча полезных ископаемых – 27,7%;

• обрабатывающие производства – 34,0%;

• производство и распределение электроэнергии, газа и воды – 22,2%;

• транспорт и связь – 12,3%;

• прочие виды экономической деятельности – 3,8%;

В России в 2008 году выбросы в атмосферу составляли 20,1 млн. т. По объемам выбросов в атмосферный воздух от стационарных источников на первом месте располагаются обрабатывающие производства (третья часть суммарного объема по России) за счет металлургического производства. Другой крупный блок источников загрязнения атмосферы образуют производства по добыче полезных ископаемых (27,7%), в первую очередь предприятия, занимающиеся добычей сырой нефти и нефтяного попутного газа. Значительные объемы выбросов в атмосферу характерны для предприятий электроэнергетики и трубопроводного транспорта.

Вместе с тем уловлено или обезврежено в 2008 г. было 16,6 млн.т. (82,7% от общего числа отходящих загрязняющих веществ от стационарных источников).

Итак, промышленные предприятия и автотранспорт выбрасывают в атмосферу тысячи наименований вредных веществ. Наиболее сложными и трудоемкими являются операции инвентаризации источников вредных воздействий, выбросов, а также расчеты норм ПДВ.

Инвентаризациюпроводят с целью учета неблагоприятных воздействий поступления вредных веществ в окружающую среду, их обезвреживания и улавливания, разработки мер по снижению и ликвидации воздействий от поступления вредных веществ.

Периодичность плановых инвентаризаций – обычно 1 раз в 5 лет, но при необходимости инвентаризацию проводят чаще.

Инвентаризацию осуществляют расчетно-аналитическими методами и прямыми методами инструментальных измерений и контроля при работе оборудования в нормальном режиме.

Фактические показатели (качественные и количественные) поступления в окружающую среду вредных веществ и неблагоприятных факторов сопоставляются (расчетным путем) с нормами ПДВ. На этом основании делаются выводы о приемлемости или неприемлемости деятельности предприятия по природоохранным показателям для данных экологических и природно-климатических условий:

• разрешающее деятельность предприятия;

• разрешающее деятельность предприятия при условии проведения неотложных мероприятий;

• запрещающее деятельность предприятия.

На рис.1.1 приведена блок-схема инвентаризации поступления загрязняющих веществ в окружающую среду.

Согласно этой схеме, на основании расчетов и прямых измерений на первом этапе определяется номенклатура вредных веществ, поступающих в окружающую среду в нормальном режиме функционирования.

Далее проводится расчет концентрации этих вредных веществ в соответствующих компонентах окружающей среды, при этом учитывается воздействие климатических факторов, как правило, снижающих концентрацию за счет ветропереноса, атмосферных осадков, течений и т.п.

Полученные суммарные значения концентраций сопоставляют с действующими нормами ПДК и по результатам сравнения принимают соответствующее решение о дальнейшем функционировании источников.

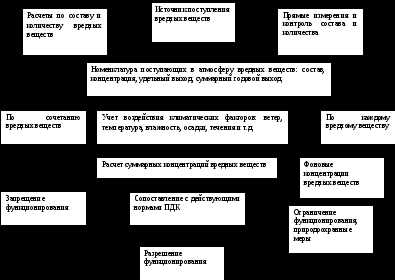

Рисунок 1.1 – Блок-схема алгоритма инвентаризации источников выбросов

Анализ природно-климатических факторов проводится с целью определения тенденций повышения или понижения концентраций для данной территории. Для этого используется база данных многолетних климатических наблюдений и характеристик исследуемой территории. Размеры учитываемой территории (зоны влияния) зависят от того, каков характер анализируемых выбросов.

Сопоставляя фоновые концентрации, ПДК и климатические характеристики, рассчитывают ПДВ для данной территории по списку приоритетных вредных веществ.

При превышении уровня ПДК, ПДВ ставится вопрос о мероприятиях, которые способны привести к нормам выбросы загрязняющих веществ, в том числе – о выделении необходимых ресурсов для замены или ремонта очистных сооружений, замены технологии очистных сооружений либо основной технологии производства.

Контролировать содержание всех веществ в атмосфере невозможно по экономическим причинам и целесообразности. Существуют критерии выбора вредных веществ, подлежащих контролю, и правила определения очередности организации контроля, которые основываются на составлении приоритетного списка контроля вредных веществ.

Принцип выбора веществ, включаемых в приоритетный список, основан на использовании двух комплексных показателей состояния загрязнения атмосферы¹.

Первый параметр – требуемое потребление воздуха (ТПВ, тыс.т/год/мг/м³). Это объем воздуха, необходимый для разбавления i-того вещества в количестве М_i(тыс.т/год) до уровня концентрации, равной ПДК_нм².

В связи с наличием двух нормативов качества атмосферного воздуха населенных мест (ПДК_сси ПДК_мр) в Рекомендациях указаны две величины ТПВ: ТПВ₁– среднесуточный норматив и ТПВ₂– максимально разовый. Определяются они следующими выражениями:

ТПВ₁ = М_i / ПДК_сс (1.1)

ТПВ₂ = М_i / ПДК_мр (1.2)

Второй параметр – величина реального потребления воздуха (РПВ). Она характеризует объем воздуха, который обеспечивает разбавление выбросов i-того вещества в количестве М_i(тыс. т/год) до уровня концентрации q_i, наблюдаемой в данном месте. Используют также две величины показателя РПВ: РПВ₁, рассчитываемый с учетом среднего уровня концентрации примеси, и РПВ₂, рассчитываемый с учетом максимального уровня концентрации примеси:

РПВ₁ = М_i / q_ср (1.3)

РПВ₂ = М_i / q_макс (1.4)

Установлено, что показатель РПВ зависит от рассеивающей способности атмосферы (характеризуется специальным параметром загрязнения атмосферы (ПЗА)³, от территории города или анализируемой зоны (L) и параметров источников выбросов в городе (анализируемой зоне).

Способ выбора примесей для контроля их содержания в атмосфере данного населенного пункта основан на сравнении соответствующих значений ТПВ и РПВ. При этом определяется, будет ли оцениваемая средняя или максимальная концентрация вредного вещества при заданных выбросах превышать соответствующие значения ПДК_ссили ПДК_мр.

Если ТПВ  РПВ, (1.5)

т.е. М_i / ПДК_{нм i}  М_i / q_i, (1.6)

тогда q_i  ПДК_{нм i}, (1.7)

т.е. оцениваемая концентрация примеси будет равна или превысит ПДК_нм, и i-тую примесь следует включить в список веществ, которые необходимо контролировать.

Из приведенного выше ясно, что необходимо провести сравнение ТПВ₁с РПВ₁и ТПВ₂с РПВ₂.

studfiles.net
