Известно, что реле РТ-80 присущи такие недостатки как значительная погрешность по току срабатывания и органа зависимой выдержки времени, и органа отсечки, невысокий коэффициент и большое время возврата, весьма значительная потребляемая мощность, низкая устойчивость к вибрационным и ударным нагрузкам, плохие массогабаритные показатели, нетехнологичность. К тому же несоответствие характеристики срабатывания органа зависимой выдержки времени стандартным типам, применяемым в современных системах релейной защиты, отрицательным образом сказывается на возможностях согласованного действия токовых защит различных присоединений.

Функциональная схема реле РСТ-80АВ (рис. 2) во многом аналогична схеме реле РСТ-40В.

Реле РСТ-80АВ имеет меньшую погрешность по току как органа формирования зависимой выдержки времени, так и элемента отсечки; коэффициент возврата не менее 0,9; время возврата порядка 0,05…0,07 с; значительно меньшую потребляемую мощность; достаточно высокую устойчивость к вибрационным и ударным нагрузкам. Возможности применения зависимых характеристик срабатывания двух стандартных типов позволяют оптимально согласовать защитные характеристики устройств, реализованных на основе реле РСТ-80АВ, как с характеристиками защищаемых объектов, так и с защитными характеристиками микропроцессорных терминалов, устанавливаемых на последующих или предыдущих присоединениях.

Электронный преобразователь U2 преобразует уровень напряжения, выделяемого на резисторе R1, в рабочий сигнал, во-первых, необходимый для формирования зависимой выдержки времени элементом U3, и, во-вторых, требуемый для срабатывания без выдержки времени элемента отсечки

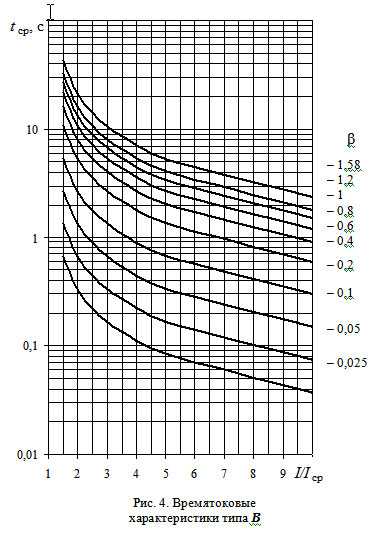

Принцип преобразовании аналоговых сигналов, используемый в реле, позволяет получить времятоковые характеристики типов А и В, предусмотренные ГОСТ 3698. Двоичный счётчик обеспечивает получение семейства этих характеристик с широким диапазоном по времени (рис. 3 и 4).
В схеме помимо светодиода, сигнализирующего о процессе отсчета выдержки времени, имеется второй светодиод, который загорается при срабатывании элемента отсечки.
Время срабатывания tср реле примерно определяется по формуле:

где: kt max — временной коэффициент; I — входной ток; Iср — ток срабатывания; α — коэффициент, определяющие кривизну характеристики срабатывания; β — коэффициент регулирования уставки по выдержке времени.
Мощность, потребляемая реле РСТ-80АВ при токе минимальной уставки, не более 1,5 ВА, при номинальном токе — 3,5 ВА.
Мощность, потребляемая реле РСТ-40В при токе минимальной уставки, не более 2 ВА.
Реле выполнены на микроэлектронной базе, поэтому не требуют сложной настройки и регулировки при производстве и в процессе эксплуатации, допускают работу в любом положении, значительно повышается их устойчивость к воздействиям электромагнитных помех.

Исполнения реле РСТ-40В по диапазонам уставок по току

Исполнения реле РСТ-40В по диапазонам уставок по времени

Исполнения реле РСТ-80АВ по диапазонам уставок по току

Диапазон рабочих температур -40 +55оС.
Допустимые механические воздействия:
— вибрационные нагрузки с максимальным ускорением до 3g в диапазоне частот от 5 до 15 Гц и 1g в диапазоне частот от 16 до 100 Гц;
— многократные удары с длительностью удара от 2 до 20 мс и ускорением до 3g.
Контакты выходного реле обеспечивают коммутацию электрических нагрузок при токе не более 5 А и напряжении от 24 до 250 В:
— мощностью 300 ВА в цепях переменного тока при коэффициенте мощности цепи не менее 0,5;
— мощностью 20 Вт в цепях постоянного тока при постоянной времени цепи не более 0,005 с.

Минимальный ток контактов 0,005 А при напряжении не ниже 60 В или 0,0125 А при напряжении не ниже 24 В; длительно допустимый ток контактов 5 А.

Механическая износостойкость реле равна 100000 циклов.

Коммутационная износостойкость реле равна 12500 циклов.

www.elec.ru

Реле тока : РСТ40-3

Назначение:

Реле РСТ-40 (РСТ40) используются в схемах релейной защиты и противоаварийной автоматики энергосистем.

Климатическое исполнение – УХЛ4 по ГОСТ 15150.
По своим техническим возможностям разрешено использовать на высоте до 2000 метров над уровнем моря при t°C окружающего воздуха в пределах от -40 до 55°С градусов и относительной влажности не больше 80% (температура должна быть не выше 25°С). Условия вибростойкости мест, к которым крепится изделие, в пределах от 5 до 15 Гц при ускорении 3g и в пределах от 15 до 100 Гц с ускорением 1g должны быть соблюдены.
Требования для реле РСТ-40 по ГОСТ Р 51317.4 (изделие устойчиво к воздействию помех).

Основные данные.

Для следующих видов реле РСТ-40 необходим оперативный источник питания с напряжением 220В тока 50Гц (постоянный, выпрямленный двухполупериодный, переменный): РСТ40-1, РСТ40-1В, РСТ40-2, РСТ40-2В. Отклонение от номинального напряжения питания: 0,6…1,1. Для перечисленных реле мощность потребления от оперативного источника питания не должно превышать 5 ВА.

Исполнения по уставкам на ток срабатывания.

Коэффициент возврата – не менее 0,9.
Род тока контролируемой цепи – переменного частоты 50 Гц.

Диапазоны выдержек времени:

– для реле РСТ-40-ХВ/50; /100; /200, с – 0,1-1;

– для реле РСТ40-ХВ/0,2; /0,6; /2,0; /6,0; /10; /20, с – 0,1-1; 0,3-3; 1-10; 3-30.

Выходные контакты: 1«з»+1«р».

Время срабатывания незамедленных реле, не более: 0,06 при токе 1,2 Iср и 0,035 с при токе 3,0 Iср.

Время возврата при уменьшении тока с 20 Iср до 0,7 Iср: для РСТ40-1, РСТ40-1В, РСТ40-2 – не более 0,035с; для РСТ40-2В – не более 0,045 с.

Время возврата при уменьшении тока с 1,2 Iср до 0,8 Iср: для РСТ40-1, РСТ40-1В, РСТ40-2 – не более 0,045с; для РСТ40-2В – не более 0,05 с.

Контакты при напряжении 24В коммутируют наименьший рабочий ток в 0,01А. При напряжении 220В – 0,005А.

Ток термической устойчивости (в течении 1 с):
– для РСТ40-ХХ/0,2; /0,6, А – 30;
– для РСТ40-ХХ/2,0; /6,0; /10; /20, А – 150;
– для РСТ40-ХХ/50; /100; /200, А – 300;
– для РСТ40-3/0,2; /0,6; /2,0, А – 30.

Способность коммутации реле при напряжении в пределах от 24 до 250В и токе не более 2А:
– в цепях постоянного тока при τ≤0,005с – 30 Вт;
– в цепях переменного тока при cosφ≥0,5 – 300ВА.
Коммутационная/механическая износостойкость: не менее 12500/100000 циклов.

 Габаритные размеры.

Внешние проводники присоединяются либо передним, либо задним способом под зажимы винтами ∅ М4.

Масса реле составляет не более 0,3 кг.

rele21.ru

Производство и поставка промышленого и бытового электрооборудования

www.elprom-st.ru

Реле максимального тока с независимой выдержкой времени и отсечкой серии РСТ-40ВО

Исполнения реле серии РСТ-40ВО по выполняемой функции приведены в таблице 1.

Реле серии РСТ-40ВО применяются в цепях переменного тока релейной защиты и противоаварийной автоматики, выполненных по схеме с дешунтированием, в качестве органа, реагирующего на повышение тока в контролируемой цепи и срабатывающего с независимой выдержкой времени с действием на дешунтирование токовой обмотки отключения силового выключателя, и предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Реле не требуют питания от цепей оперативного тока.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

РСТ – Х –Х/Y – Х-A/B/C/D – Х –Х

РСТ – реле статическое тока

Х – тип реле (см. таблицы 1 и 2)

Х – обозначение максимальной уставки МТЗ по току:

02 – 2,55 А; 06 – 7,65 А; 10 – 12,75 А; 20 – 25,5 А;

Y – обозначение максимальной уставки МТЗ по времени

для серии РСТ-40В: (для серии РСТ-80 /Y отсутствует) 03 – 0,05-3,15 с; 06 – 0,1-6,3 с; 12 – 0,2-12,6 с; 25 – 0,4-25,2 с; 37 – 0,6-37,8 с

Х – номер варианта исполнения по функции выходов:

* – с возвратом после срабатывания МТЗ

A/B/C/D – обозначение количества и типа выходных контактов(соответственно на каждый выход, указанный в таблицах выше):

Для реле РСТ-40ВО, -42ВО, -80АВ, -82АВ:

Для остальных реле:

Контакты средней мощности – 0, 1з1р, 2з, 2р, 1п, 1з, 1р;

Усиленные контакты – 1зу, 1ру, 1пу

Примечание:

0 – выход не используется;
з – замыкающий контакт (нормально разомкнутый),
р – размыкающий контакт (нормально замкнутый),
п – переключающий контакт (кроме указательного реле),
у – усиленный контакт (кроме указательного реле).

Х – вид присоединения внешних проводников:

1 – переднее присоединение с винтовыми зажимами;
5 – заднее присоединение с винтовыми зажимами

Х – вид климатического исполнения по ГОСТ 15150-69 – УХЛ4 или О4.

• Технические данные реле серии РСТ-40ВО
• Габаритные размеры реле серии РСТ-40ВО

www.elaparat.ru

РСТ-80, РСТ-82 | Реле тока | Реле управления и защиты | Низковольтная аппаратура

Реле РСТ-80, РСТ-82 применяются в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи и срабатывающего с выдержкой времени, зависящей от кратности входного тока относительно тока срабатывания, и предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Реле РСТ-80, РСТ-82 не требуют питания от цепей оперативного тока.

Исполнения реле по выполняемой функции

Условия эксплуатации

• Климатическое исполнение УХЛ или О категории размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С.
• Относительная влажность воздуха до 80% при 25°С для исполнения УХЛ4 (без конденсации влаги).
• Высота над уровнем моря не более 2000 м.
• Вибрационные нагрузки диапазоне частот 5 – 15 Гц при ускорении 3g и в диапазоне частот 15 – 100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
• Степень защиты оболочки реле – IP40, выводов реле – IP00 по ГОСТ 14254-96.
• Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.

Технические данные

* – без учета цепей дешунтирования

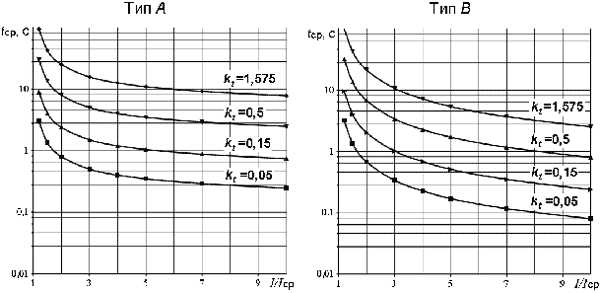

Характеристики срабатывания реле.

* – Диапазон изменения уставок по коэффициенту k_t от 0,05 до 1,575; дискретность изменения 0,025.

• Время срабатывания МТЗ при нулевой уставке по времени, не более:
  • 0,15 с при токе, равном 1,2 I_ср
  • 0,05 с при токе, равном 3 I_ср.
• Время срабатывания органа отсечки не более:
  • 0,05 с при токе, равном 1,2 I_{ср отс.};
  • 0,03 с при токе, равном 3 I_{ср отс.}
• Коэффициент возврата, не менее:
  • 0,9 – органа зависимой выдержки времени;
  • 0,8 – органа отсечки.

Погрешности параметров реле.

Параметры выходных контактов.

Выходы дешунтирования способны шунтировать и дешунтировать управляемую цепь при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А – не более 1,5 Ом;

Длительно допустимый ток цепей дешунтирования на каждую фазу: с кожухом — не более 5 А, без кожуха — не более 12 А.

Изоляция реле выдерживает в течение 1 мин. без пробоя и перекрытия испытательное напряжение 2000 В (эффективное значение) переменного тока частоты 50 Гц, приложенное между токоведущими электрически несвязанными частями реле, а также между ними и металлическими частями корпуса реле согласно стандарту IEC 255-5.

Сопротивление изоляции и ток утечки реле соответствует ряду 3 ГОСТ 25071-81.

Габаритные размеры.

www.etk-oniks.ru

Реле времени РСТ-40 | АльянсЭнерго

Реле статические тока серии РСТ40 предназначены для применения в схемах релейной защиты и противоаварийной автоматики энергосистем.

Условия эксплуатации реле РСТ-40

Районы с умеренным климатом. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур – от -400С до +550С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 3g с частотой до 15Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Реле предназначены для монтажа на плоскость.

Технические характеристики реле РСТ-40

Типоисполнения реле по функциональному назначению

Исполнения реле по уставкам на ток срабатывания всех типов реле РСТ40

Типоисполнения реле РСТ40-1, РСТ40-1В, РСТ40-2, РСТ40-2В требуют оперативного источника питания с номинальным напряжением 220В постоянного, выпрямленного двухполупериодного или переменного тока частоты 50Гц. Допустимое изменение напряжения питания 0.6…1.1 от номинального.

Схема подключения реле РСТ-40

• РСТ40-1

• РСТ40-1В

• РСТ40-2

• РСТ40-2В

• РСТ40-3

Конструкция реле РСТ-40

Реле тока размещено в пластмассовом корпусе. В нижней части корпуса размещены контактные зажимы для переднего или заднего подключения к контролируемой цепи и зажимы для подключения внешних коммутируемых цепей. На передней панели находится потенциометр регулировки тока срабатывания реле, потенциометр регулировки выдержки времени (при его наличии) и светодиодный индикатор состояния реле.

Габаритные размеры реле РСТ-40

Возможные спецификации

РСТ-40-1, РСТ-40-1/50, РСТ-40-1/100, РСТ-40-1/200, РСТ-40-1В, РСТ-40-2, РСТ-40-2В, РСТ-40-3
