Рубильник РБ36 630А 380В правый, КЭАЗ / Выключатели разъединители / Вираж

Рубильник РБ предназначен для нечастых неавтоматических включений и отключений силовых электрических цепей переменного тока без нагрузки в устройствах распределения электрической энергии, устанавливается в закрытых шкафах, ящиках, щитах.
Описание рубильника РБ:
Рубильник РБ представляет собой трехполюсный коммутационный аппарат, состоящий из одного ряда совмещенных и контактных стоек, смонтированных на общей плите.
У аппаратов с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках с задней стороны панели. Этот вал приводится во вращение боковой съемной рукояткой, устанавливаемой на одном его конце. Рубильник РБ не допускает самопроизвольное включение или отключение, для заземления имеется специальный винт. Включенное или отключенное положение аппарата указывается положением рукоятки привода.
Структура условного обозначения рубильника РБ-36 :
Р - рубильник
Б - наличие боковой рукоятки
36 - номинальный ток (31-100А, 32-250А, 34-400А, 36-630А)
Технические характеристики рубильника РБ:
Номинальный режим работы - продолжительный
Климатическое исполнение и категория размещения У3 по ГОСТ 15150
Температура окружающего воздуха от -45ºС до +40ºС
Высота установки рубильника над уровнем моря не более 2000 м
Установленная безотказная наработка – не менее 18000 ч
Рабочее положение рубильника – вертикальное, допускается отклонение в любую сторону не более 5º
Режим эксплуатации - продолжительный
Механическая износостойкость - не менее 2500 циклов включения и отключения
Номинальное напряжение: 380 В, 50 Гц.
Номинальный ток: 630А
Номинальное напряжение изоляции: 500В
Условный ток короткого замыкания: 7,6кА

Артикул: 146499 (146421)


Перед заказом мерного товара (метры, килограммы и т.п.) проконсультируйтесь с нашими специалистами. Отпуск мерного товара возможен с погрешностью 2-3 см. и/или 3-5 гр. Перед оплатой товара дождитесь звонка оператора, остатки могут отличаться.
Также ознакомьтесь со списком товаров, запрещенных к пересылке

Доставка по Красноярску и России

Доставка по Красноярску:


— При заказе от 5 000 р. доставка бесплатно в будний день с 10 до 18 (кроме крупногабаритных/тяжелых заказов) для физических лиц;
— При заказах менее 5 000 р. доставка оплачивается отдельно, 200—700 р. в зависимости от района города;
— Доставка осуществляется в течении 2-х рабочих дней с момента подтверждения заказа.

Доставка по России:
— Почта России;
— EMS и другие компании экспресс доставки;
— транспортные компании;
— доставка осуществляется только из КрасноЯрска (из КрасноДара доставка не осуществляется, возможно только приобретение товара в самом магазине).

Подробнее о доставке и оплате здесь

www.virage24.ru

Рубильники с боковой рукояткой серии РБ

Назначение

Рубильники серии РБ открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников с выводами в плоскости монтажа предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 400В.

Конструкция рубильника РБ

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.

Рубильники имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается кольцами, на осевых сферическими шайбами. У рубильников с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на подшипниках с задней стороны панели. Этот вал приводится во вращение боковой рукояткой, устанавливаемой на одном его конце.

Рукоятка привода съемная, снимается только в отключенном положении аппарата.

Контактные зажимы рубильников обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников.

Все резьбовые соединения аппаратов предохранены от самоотвинчивания. Включенное и отключенное положение рубильника указывается положением рукоятки привода. Исполнение рубильников открытое.

Технические характеристики

ПараметрыЗначение
Категория применения по ГОСТ Р 50030.3АС-20В
Вид климатического исполнения по ГОСТ 15150У3
Номинальный режим эксплуатации продолжительный
Класс защиты от поражения эл. током по ГОСТ 12.2.007.00
Степень защиты по ГОСТ 14254IP00
Номинальное рабочее напряжение Ue400В
Номинальные рабочие токи le 100A, 250A, 400A, 600A
Номинальная частота переменного тока 50Гц
Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05 Ue, коэффициенте мощности 0,95 не менее 10 циклов «ВО» при токе 1,5 Ie для аппаратов 250 и 400 А, 600A
Работоспособность а процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 не менее 500 циклов при токе равном 0,5 Iе для аппаратов 250 и 400А, 600A
Механическая износостойкость аппаратов не менее 2500 циклов ВО

Схема условного обозначения рубильников РБ

Условия эксплуатации

  • Температура окружающего воздуха от -45 до + 40°С.5.2 Среднее значение температуры окружающего воздуха за 24 часа не более 35 °С.
  • Высота над уровнем моря не более 2000 м.
  • Относительная влажность воздуха не более 50% при температуре 40°С, и допускается ее увеличение при снижении температуры, например 90% при 20°С.
  • Степень загрязнения окружающей среды - 3 по ГОСТ R 50030.15.6 Группа условий эксплуатации аппаратов в части воздействия механических факторов внешней среды - М1 по ГОСТ 17516.1.

www.texenergo.ru

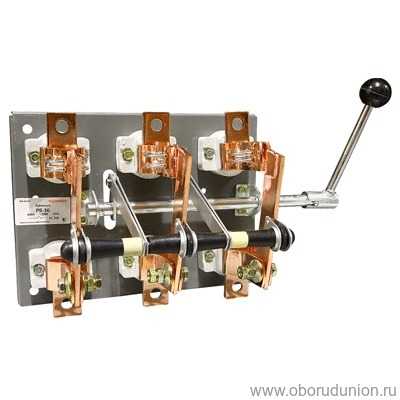

Рубильник РБ36 630А - TEXENERGO (ТЕХЭНЕРГО), ООО

Габаритные размеры: 264 x 194 x 240 мм Категория применения по ГОСТ Р 50030.3 АС-20В Вид климатического исполнения по ГОСТ 15150 У3 Номинальный режим эксплуатации продолжительный Класс защиты от поражения эл. током по ГОСТ 12.2.007.0 0 Степень защиты по ГОСТ 14254 IP00 Номинальное рабочее напряжение Ue 380B Номинальные рабочие токи le 100A, 250A, 400A, 600A Номинальная частота переменного тока 50Гц Механическая износостойкость аппаратовне менее 2500 циклов ВО Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05 Ue, коэффициенте мощности 0,95 не менее 10 циклов «ВО» при токе 1,5 Ie для аппаратов 250 и 400 А, 600A Работоспособность а процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 не менее 500 циклов при токе равном 0,5 Iе для аппаратов 250 и 400А, 600A Назначение: Рубильники серии РБ открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников с выводами в плоскости монтажа предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 380В. Конструкция: Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите. Рубильники имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается кольцами, на осевых-сферическими шайбами. У рубильников с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на подшипниках с задней стороны панели. Этот вал приводится во вращение боковой рукояткой, устанавливаемой на одном его конце. Рукоятка привода съемная, снимается только в отключенном положении аппарата. Контактные зажимы рубильников обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников. Все резьбовые соединения аппаратов предохранены от самоотвинчивания. Включенное и отключенное положение рубильника указывается положением рукоятки привода. Исполнение рубильников открытое. оплата по факту отсрочка платежа наличные рассрочный платеж предоплата возможен экспорт

www.oborudunion.ru

Рубильники с боковой рукояткой серии РБ

Назначение

Рубильники серии РБ открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников с выводами в плоскости монтажа предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 400В.

Конструкция рубильника РБ

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.

Рубильники имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается кольцами, на осевых сферическими шайбами. У рубильников с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на подшипниках с задней стороны панели. Этот вал приводится во вращение боковой рукояткой, устанавливаемой на одном его конце.

Рукоятка привода съемная, снимается только в отключенном положении аппарата.

Контактные зажимы рубильников обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников.

Все резьбовые соединения аппаратов предохранены от самоотвинчивания. Включенное и отключенное положение рубильника указывается положением рукоятки привода. Исполнение рубильников открытое.

Технические характеристики

ПараметрыЗначение
Категория применения по ГОСТ Р 50030.3АС-20В
Вид климатического исполнения по ГОСТ 15150У3
Номинальный режим эксплуатации продолжительный
Класс защиты от поражения эл. током по ГОСТ 12.2.007.00
Степень защиты по ГОСТ 14254IP00
Номинальное рабочее напряжение Ue400В
Номинальные рабочие токи le 100A, 250A, 400A, 600A
Номинальная частота переменного тока 50Гц
Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05 Ue, коэффициенте мощности 0,95 не менее 10 циклов «ВО» при токе 1,5 Ie для аппаратов 250 и 400 А, 600A
Работоспособность а процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 не менее 500 циклов при токе равном 0,5 Iе для аппаратов 250 и 400А, 600A
Механическая износостойкость аппаратов не менее 2500 циклов ВО

Схема условного обозначения рубильников РБ

Условия эксплуатации

  • Температура окружающего воздуха от -45 до + 40°С.5.2 Среднее значение температуры окружающего воздуха за 24 часа не более 35 °С.
  • Высота над уровнем моря не более 2000 м.
  • Относительная влажность воздуха не более 50% при температуре 40°С, и допускается ее увеличение при снижении температуры, например 90% при 20°С.
  • Степень загрязнения окружающей среды - 3 по ГОСТ R 50030.15.6 Группа условий эксплуатации аппаратов в части воздействия механических факторов внешней среды - М1 по ГОСТ 17516.1.

www.texenergo.ru
