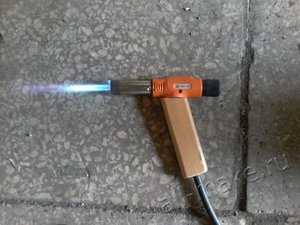

Изготовить газовую горелку для пайки можно самостоятельно. Конструкция имеет разную конфигурацию.Часто размеры не превышают длины шариковой ручки. Применяется она для разогрева металла с целью последующего закаливания или проведения сварочных работ. В некоторых случаях изготавливается горелка для разогрева битума на крыше. Самодельные приспособления обходятся значительно дешевле покупных аналогов.

Описание принципа работы

Принцип работы газовой горелки основан в направленной подаче смеси газа и кислорода. При этом подающий факел удерживает постоянную форму и температуру. Как результат, после разогрева 2 поверхностей образуется их герметичное соединение при помощи расплавленного припоя. Этот материал должен обладать достаточной адгезией, хорошо прилипать к раскаленным поверхностям и обладать прочностью после остывания. Газовая горелка обеспечивает такую температуру припоя, чтобы он становился вязким. При этом общий нагрев не должен превысить температуру плавления основного материала.

В некоторых случаях применяется небольшой нагрев. Это требуется тогда, когда нужно демонтировать деталь, посаженную по прессовой посадке. Например, втулка или подшипник. Особенно это применимо к случаям, когда детали имеют разный коэффициент расширения. Еще нагрев используется в работах, когда сварку применить нельзя.

Процесс изготовления своими руками

Чтобы сделать самодельное оборудование, нужно учесть некоторые нюансы:

  • Устройство на выходе дает температуру 1000 градусов. Поэтому при изготовлении используются тугоплавкие металлы.
  • Важное условие безопасной работы — это надежный кран. В случае аварии он должен быстро перекрыть поток воздуха.
  • Надежность узла подключения к газу.

Горелку газовую ручную для пайки своими руками можно изготовить в виде миниатюрного приспособления. Для изготовления такого мини-оборудования понадобятся материалы:

  • латунные или медные трубки;
  • брусок дерева;
  • силикон или фторопласт в качестве уплотнительного материала.

Чертеж приспособления состоит из корпуса в виде трубы, заканчивающейся форсункой. С другой стороны устанавливается шланг для подачи газа. Форсунка оснащается рассекателем для регулировки пламени.

Газовая горелка для пайки своими руками изготавливается в следующем порядке:

  • Для изготовления корпуса горелки используется латунь в виде куска трубки. Длина подбирается исходя из расчетов удобства работы.
  • В качестве ручки используется отслужившее основание паяльника или же она изготавливается из бруска дерева. В осевой части сверлится отверстие под форсунку. Фиксируется она эпоксидной смолой.

  • К трубке крепится кран с помощью силикона.
  • С другой стороны трубка глушится и в ней проделывается отверстие 0,2- 0,3 мм. Для этого используются специальное сверло и патрон.
  • После этого горелка зажимается в тисках и с помощью молотка отверстие расплющивается до 0,1 мм.
  • Наждачной бумагой устраняются все заусенцы.

Рассекатель можно устроить из латунной трубки, которая больше диаметра горелки. Крепление ведется параллельно корпусу. Работать система будет по принципу туристического примуса. В месте, где из форсунки выходит газ, образуется разряжение и происходит засасывание воздуха.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

  • В большей игле посередине сверлится отверстие, которое должно быть чуть больше диаметра меньшей иглы.
  • В это отверстие водится игла шприца с таким расчетом, чтобы она на несколько мм. выходила из конца большей иглы.
  • Место стыка герметизируется при помощи медной проволоки и последующей пайки.
  • С обеих противоположных сторон иглы соединяются с 2 капельницами.
  • Противоположный конец одной из капельниц соединяется с баллончиком для зажигалок.
  • Конец второй капельницы крепится к компрессору.
  • Все места стыков плотно герметизируются.

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

Если отсутствует компрессор, заменить его можно пластиковой бутылкой:

  • В донышке бутылки проделывается отверстие и в него вкручивается ниппель или золотник.
  • В крышке от бутылки сверлится отверстие и в него вставляется корпус от шприца без поршня и иглы.
  • Это место герметизируется.
  • Крышка навинчивается на бутылку.
  • Корпус шприца подключается к системе, соединенной с тонкой иглой.
  • Через ниппель в бутылку закачивается воздух.

Горелка готова к использованию.

Конструкция устройства с пьезоподжигом

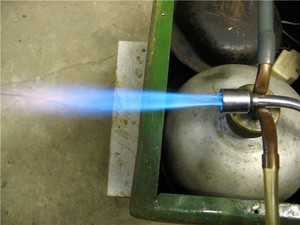

Портативная газовая горелка с пьезоподжигом для пайки характеризуется формированием устойчивого факела пламени. Устройство состоит из баллона, в котором находится газ. Сверху устанавливается насадка. Крепится она при помощи шланга-переходника.

Такой конструкции не требуется подогрев, она не засоряется и в ней не скапливаются запахи. Имеет небольшие габариты, вес и стоимость.

Задача пьезоподжига состоит в автоматическом поджоге топлива. Это удобно при отсутствии спичек. Однако это и самая уязвимая часть конструкции. При правильном уходе он прослужит длительное время.

Газовая горелка для пайки в домашних условиях — нужная вещь. С ее помощью ремонтируются медные и латунные вещи. Это детали, входящие в состав радиаторов и теплообменников. Большую помощь оказывает прибор во время ремонта кузова автомобиля, когда высокая температура может вызвать коробление металла.

obrabotkametalla.info

Газовая горелка

Газовая горелка для пайки является приспособлением малой мощности, которое можно использовать, спаивая цветные металлы и сплавы. С помощью такого устройства можно осуществлять разогрев легкоплавких припоев наряду с металлическими элементами. Для работы газовой горелки применяется бензиновая смесь либо обычный бензин.

Схема сварки горелкой.

Горелки на газу могут иметь специальное назначение и универсальный тип. Поскольку данное приспособление позволяет смешивать кислород с горючим газом, то основная цель его применения связана с получением за счет работы горелки стабильного пламени необходимой мощности, температура которого способна достигать до 1280 °C.

Поскольку металл может иметь агрегатное состояние двух типов, твердое и жидкое, в первом состоянии осуществить скрепление между собой двух элементов нельзя. Металл обязательно должен быть раскален до жидкого состояния. В результате соединения расплавленных металлических элементов должна произойти диффузия, то есть сварка.

Горелка газовая пропановая для пайки и ее устройство

Дизайн ручной газовой горелки постоянно совершенствуется, становясь более эргономичным и современным, отличаясь легкостью в применении и удобством. Элементы, которые входят в конструкцию инструмента, позволяют обеспечить безопасность осуществления пайки. Горелка требует одновременного применения горючих материалов, паяльных наборов, микропаяльников.

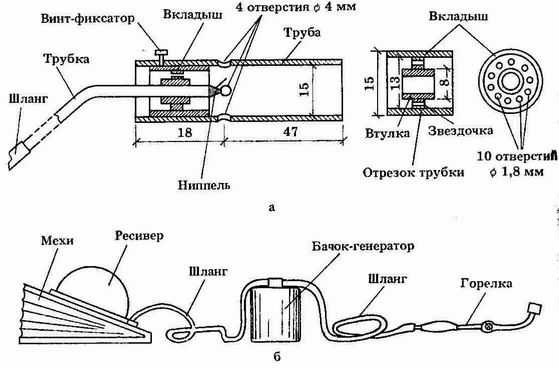

Рисунок 1. Схема устройства газовой пропановой горелки.

При помощи горелки пропановой возможно осуществление опрессовки соединительных муфт и оплавления битумных рулонных материалов в процессе проведения гидроизоляции, кровельных работ, процедур, связанных с обжигом деревянных поверхностей. Наличие достоинств данного устройства заключается в низкой стоимости пропана, готовности к работе, быстром разогреве деталей до требуемой температуры.

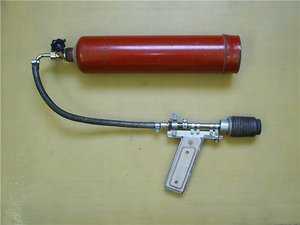

Для соединения горелки и баллона применяется гибкий резиновый шланг, для покрытия которого используется предохранительная оболочка из металла. Регулировать подачу газа позволяет кран, который помещен между шлангом и баллоном. Шланг, оснащенный краником, имеется в продаже в магазинах, как и специальные баллончики.

Элементы, входящие в газовую горелку, отмечены цифрами на рис. 1: 1 — сопло; 2 — пробка; 3 — капсуль; 4 — трубка; 5 — ручка; 6 — шланг; 7 — вентиль; 8 — баллон.

Очень удобно применять маленькие баллоны, которые вмещают около 0,9 л пропана-бутана, находящегося в сжиженном состоянии. Такого баллона хватит на 4-5 часов при непрерывном горении приспособления. Если баллон имеет емкость, равную 5,5 л, то он рассчитан на 72 часа непрерывного горения. Необходимо учитывать, что устройства, оснащенные маленькими баллонами, легче и удобнее. Их можно заправить на любой станции газозаправки в любом городе или крупном селе.

Вернуться к оглавлению

Как сделать горелку самостоятельно

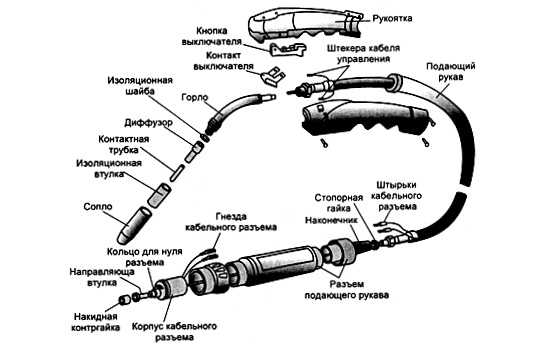

Устройство горелки для аргоновой сварки.

Для самодельной газовой горелки характерно наличие следующих составных частей: сопла, пробки, ручки, трубки и капсюля, вывинчивающегося из покупного шланга. При самостоятельном изготовлении сопла и пробки их вытачивают при помощи токарного станка из таких материалов, как сталь или латунь. Изготавливая сопло, производят нарезку внутренней резьбы с одной стороны. Сделав отступ от резьбы, просверливают отверстие, через которое будет осуществляться подача воздуха. На самой пробке тоже должна быть нарезана резьба, только внешняя, с помощью которой пробка и сопло соединяются вместе.

Следующий шаг заключается в просверливании двух сквозных отверстий и нарезке резьбы. Ее следует нарезать под стандартный капсюль для одного отверстия, а другое отверстие делают под резьбу по трубке, которая ввинчивается в пробку и сгибается под определенным углом к своей оси. На другой конец трубки плотно насаживают ручку из дерева или эбонита, которая имеет просверленное заранее отверстие вдоль оси. Для крепления нижнего конца трубки используется гайка с шайбой. В шланг, который присоединен к газовому баллону, ввинчивается трубка свободным концом.

Вернуться к оглавлению

Принцип действия газовой горелки

В зависимости от вида газовой горелки процесс паяния может быть ручным или автоматическим. Приспособление предполагает смешивание воздуха (кислорода) с горючим газом в требуемых пропорциях, для чего устанавливается необходимое давление. У каждой конкретной конструкции газового аппарата рассчитан свой уровень давления. Основной компонент — горючий газ, позволяющий создать химическую реакцию горения с высоким уровнем температуры пламени устройства. Он имеет разный химический состав. Газ находится в баллонах, куда закачивается под давлением. Подача горючего газа в виде предельных углеводородов, осуществляемая под давлением, производится в область сопла газовой горелки. Там и происходит процесс смешения газа и воздуха.

Электрическая схема водородной горелки.

Если газовая горелка используется для резки металла, могут применяться пары бензина, а также водород. В основном такое приспособление используется тогда, когда требуется провести специальные ювелирные работы, требующие применения паяльника на газу. Для изготовления паяльников используются медные сплавы. Сами горелки оснащаются ручными или автоматическими регуляторами.

Когда кромки деталей, применяемых в процессе сварки, взаимно расплавляются, с помощью паяльников на газу создается температура, способная расплавить припой, а не материал детали, который только нагреется при сварке. Данный метод позволяет соединить две детали, изготовленные из разных металлов, спаять тонкие поверхности и др.

Газовые горелки обладают многочисленными преимуществами, которые заключаются в выделении пламени с особой устойчивостью. К примеру, мини-устройства позволяют осуществлять пайку в условиях ветреной погоды, поэтому работать с таким приспособлением очень удобно на открытой местности. К тому же можно осуществлять кровельные работы, разогревая кровельные материалы. Кровельные пропановые горелки являются высокоэффективными, позволяющими осуществлять изоляцию кровли. Применение пропана является экономичным.

Основным требованием техники безопасности при работе с такими устройствами является полное отсутствие технических масел на их поверхности и руках сварщика, что сразу приводит к взрыву. Единственным недостатком приспособления является требование оборудовать специальное рабочее место. Вместе с тем требуются специальные навыки при работе с горелкой, иначе велик риск получения травмы.

Таблица технических характеристик газовой горелки.

Зажигая горелку, горящую спичку подносят к соплу, а краны слегка прикрываются при этом. Когда газ загорелся, подача газа должна быть увеличена. Пламя должно быть ровное и компактное. Работая с горелкой, осуществляют соблюдение мер предосторожности. Вблизи места работ не должно находиться огнеопасных веществ. Если рабочим местом является стол, то он должен быть обит листовым металлом. Если появился слабоватый запах газа, это значит, что произошла его утечка. Нужно приостановить работы для устранения причин утечки газа.

Приступая к проведению работ с горелкой, производят ее ручную проверку на предмет исправности. Одновременно проверяется герметичность каждого разъемного соединения мини-устройства, соединений рукавов и др. Окончив проверку инструмента на герметичность, приступают к процессу установки рабочего давления газа с учетом конкретно поставленной задачи.

Для зажигания горючей смеси вентиль следует открыть вполоборота, произвести регулировку интенсивности пламени с помощью вентиля либо редуктора горелки. Именно так подготавливается мини-горелка для проведения качественных работ с металлом.

Вернуться к оглавлению

Где применяются ручные горелки на газу

Горелка, работающая на газу, обладает значимыми преимуществами перед паяльником электрическим, поэтому ее применяют с целью долговременной эксплуатации в достаточно сложных условиях. Использование газовой горелки паяльника представляется идеальным вариантом, который позволяет осуществлять монтажные и ремонтные работы в таких местах, где нет коммуникаций. Приспособления работают по принципу действия, который является аналогичным работе газовоздушной горелки. В данном устройстве при этом осуществляется принудительная подача жидкого газа. Небольшой вес и размер такой газовой горелки при достаточно мощных характеристиках обеспечивают ей значительные преимущества.

Схема бутановой горелки.

Различают горелки на газу для бытовых, кровельных, лабораторных работ. Областью применения данного инструмента является строительство, туризм, радиотехника и др. Любители активного отдыха пользуются туристическими газовыми горелками, позволяющими довольно быстро осуществить приготовление пищи или подогреть воду в походе, где нет цивилизации.

С помощью пропановой горелки, имеющей мягкий припой, можно осуществлять обжиг, накалку, размораживание и плавление деталей.

Пропановые горелки, имеющие большое сопло, позволяют осуществлять монтаж и укладку кровли, битума, асфальта, а также производить другие дорожно-строительные работы. Устройство можно использовать для усадочных, изоляционных, нагревательных и сушильных процессов в полевых условиях.

Бутановые горелки используются при ремонте электрических бытовых приборов, авто, подходят для разогрева пищи. Их наборы являются незаменимыми при проведении работ, требующих высокой точности, например моделировании, ремонте теле- и радиотехники, расплавке и выжиге, ювелирных разработках. По этой причине наборы могут включать различные насадки. Бесперебойная эксплуатация микропаяльника на бутане может достигать 30-50 минут.

Заправка микропаяльника осуществляется с использованием газа для зажигалок.

Ручная газовая горелка для пайки оснащена удобным автоматическим зажиганием, которое делает работу с ней безопасной. Интенсивность пламени регулируется благодаря легкому управлению. По причине незначительного нагрева основных металлов плавление деталей отсутствует. Конструкция горелки в целом является достаточно простой и надежной, обеспечивающей универсальную работу.

Вернуться к оглавлению

Как устроена портативная газовая горелка для ювелирных работ

Схема составляющих газового баллона.

Не всегда бывает удобным осуществлять сварку с помощью горелки, поэтому пользуются ювелирными горелками, в набор компонентов которых включается:

  1. Газовый баллон.
  2. Проводящий канал.
  3. Нагнетатель.
  4. Выравниватель.

Газовый баллон является емкостью для сжиженного газа. Применение именно определенного вида топлива особого значения не представляет. Нагнетатель относится к главным деталям, отвечающим за качество газовой горелки. Данный элемент может иметь вид мехов или тип компрессора. За счет второго варианта обеспечивается больший уровень мощности агрегата.

Для соединения проводящего канала и выравнивателя используются трубки из металла для подачи газа. Диаметр потока огня регулируется выравнивателем. При наименьшем отверстии спайка будет точнее.

Вместе с тем небольшой диаметр выравнивателей не позволяет прогревать детали, имеющие средний и больший вес.

Ручные модели являются недорогими. С помощью ручных газовых горелок, имеющих небольшой вес, можно обрабатывать миниатюрные детали. Ручное приспособление будет иметь при этом достаточную мощность для осуществления пайки деталей среднего размера на основе серебряного припоя. Уровень средней температуры прогревания составит при этом 500-6000°C.

Второй вид горелок является стационарным, обладающим наибольшей функциональностью. Они используются не только для пайки, но и сварки без ограничений по весу и размеру заготовок.

Выбор ювелирных горелок лучше всего осуществлять, ориентируясь на конкретные рекомендации, поскольку производитель может указывать технические характеристики, которые не соответствуют действительности.


expertsvarki.ru

устройство и преимущества аппарата, как изготовить устройство своими руками

Бензиновая горелка для пайки и сварки имеет единственное предназначение – выполнение качественного соединения различных металлических деталей посредством использования жидкого металла. Устройство бензиновой пайки работает благодаря бензовоздушной горючей смеси, формирующейся в горелке и обеспечивающей возможность проведения работ по плавке.

При помощи расположенного на ручке поворотного крана регулируется направление и мощность пламени, что делает рабочий процесс ещё более удобным.

Процесс плавки осуществляется двумя видами припоев: легкоплавкими и тугоплавкими. Если для работы с легкоплавкими металлами можно использовать практически любой тип паяльников, то для осуществления пайки тугоплавких металлов необходимо создать очень высокую температуру, что может сделать только горелка. Существует несколько разновидностей этого универсального прибора, работающих на разных видах топлива, однако все они позволяют получить высокую температуру.

Самыми распространёнными и удобными считаются горелки для пайки и сварки, работающие на бензовоздушной смеси и на газу. Такие приборы можно как приобрести в специализированном магазине, так и изготовить своими руками.

Устройство и преимущества аппарата

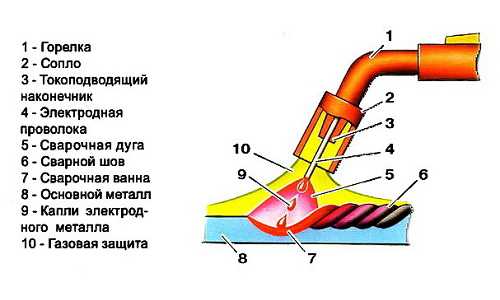

Бензиновая горелка для пайки и сварки имеет следующие составляющие части:

  • горелка;
  • сопло;
  • токоподводящий наконечник с электродной проволокой;
  • сварочная дуга;
  • сварочная ванна;
  • сварочный шов;
  • основной металл;
  • капли электродного металла;
  • газовая защита.

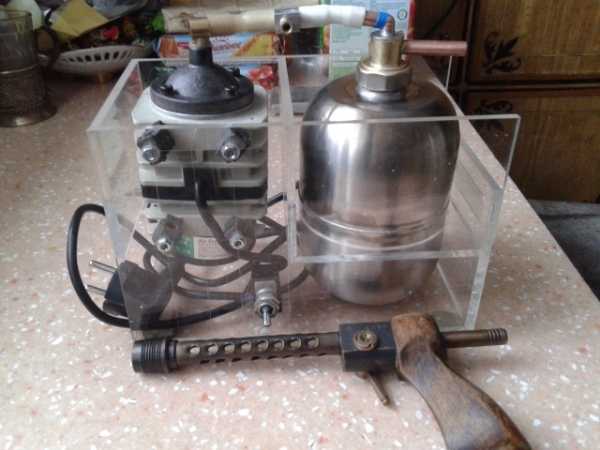

В упрощённом варианте устройство состоит из бензинового бачка или бачка для топлива, воздушного компрессора, бензиновых шлангов и, собственно, самой горелки. Последняя, в свою очередь, также состоит из нескольких элементов.

Бензиновая горелка для проведения пайки металла включает в себя следующие детали (конструктивные части):

  • корпус;
  • втулка с крючком, выполненная из металла;
  • трубка;
  • кучка;
  • упор;
  • наполнитель;
  • шарик, регулирующий воздушный поток;
  • резиновое уплотнительное кольцо.

При покупке бензиновой горелки для пайки и сварки не следует забывать, что чаще всего в комплект прибора не входят бензостойкие шланги и горелки, поэтому, вероятнее всего, их необходимо будет приобрести отдельно.

Бензиновые и газовые горелки устроены достаточно просто, поэтому их можно также без особого труда изготовить своими руками в домашних условиях.

Несмотря на простоту сборки и конструкции прибора, бензиновая горелка для пайки и сварки имеет неоспоримые преимущества. Во-первых, небольшая масса и размер аппарата делают его лёгким, портативным и удобным для использования в работе. Во-вторых, благодаря созданию бензовоздушной смеси прибор обеспечивает появление и удерживание высокой температуры, что, в свою очередь, гарантирует максимально качественный результат по завершении процесса пайки.

Бензиновая горелка для плавки своими руками

Требуемые для работы параметры и материалы

Приобретение новой газовой или бензиновой горелки не всегда представляется возможным из-за относительной дороговизны аппарата, в то время как устройства, бывшие в употреблении, могут не принести ожидаемого результата из-за наличия скрытых дефектов или поломок. По этой причине многие мужчины предпочитают своими руками сделать качественный и недорогой аппарат. Как упоминалось ранее, даже непрофессиональный сварщик сможет в домашних условиях соорудить бензиновую горелку для плавки своими руками, сэкономив немало средств и потратив на это не так много времени.

Если к самодельной бензиновой горелке поднести предварительно зажжённую спичку, огонь должен моментально вспыхнуть и обеспечить устойчивое горение бензина на протяжении 3–7 минут. Температура пламени при этом должна составлять более тысячи градусов. Таким устройством без каких-либо сложностей можно будет плавить различные припои (в том числе твёрдые) и металлы, размягчать стекло, а также производить разного рода термическую обработку всевозможных малогабаритных инструментов.

Для изготовления своими руками бензиновой горелки для пайки и сварки понадобятся следующие материалы: корпус, ручка, втулка, крючок, упор, трубка воздушный шарик, резиновое кольцо, резиновая груша и наполнитель.

Многие из вышеперечисленных деталей прибора необязательно мастерить самостоятельно – их можно с лёгкостью позаимствовать у других инструментов. К примеру, пульверизатор заменит резиновую грушу.

Пошаговый процесс изготовления бензиновой горелки

Корпус для будущего бензинового устройства вытачивают при помощи токарного станка, используя при этом сталь абсолютно любого производителя. Следует помнить, что корпус этой важной детали необходимо сооружать составным, чтобы один конец оставался открытым, а второй – закрытым пробкой. В последней нужно проделать отверстие диаметром на 0,1 мм больше, чем наружным диаметр трубки. Благодаря этому нюансу корпус будет достаточно туго перемещаться в пределах трубки, однако сохранит необходимую герметичность.

Внутри корпуса также устанавливается кольцо, изготовленное из шлаковаты либо металлической сетки.

Следующим шагом является изготовление упора и втулки с крючком, для чего потребуется стальной лист. Затем из дуба или бука необходимо вырезать ручку для бензиновой горелки.

Далее обходимо подготовить трубку. Для этого нужно предельно аккуратно просверлить два отверстия таким образом, чтобы они были строго параллельны друг другу. Готовую ручку обрабатывают специальной наждачной бумагой, а затем покрывают бесцветным лаком в 3–4 слоя.

Последним шагом в изготовлении своими руками бензиновой горелки для сварки и пайки является подготовка трубки. Конец этого элемента необходимо пропустить через середину корпуса, чтобы он образовал форсунку. При помощи твёрдого припоя ПМЦ-54, который отлично взаимодействует со сталью, следует запаять конец трубки, а затем по её оси просверлить отверстие диаметром 0,2 мм.

Припой при желании также изготавливается самостоятельно из цинка и меди.

Чтобы создать медь, необходимо взять медную проволоку, обжечь и нарезать её ножницами. Для создания цинка потребуется стаканчик от обычной электрической батарейки, который нужно освободить от содержимого и прокалить на огне. Затем стаканчик опускают в холодную воду и слабый раствор из соляной кислоты, после чего разрезают ножницами на небольшие кусочки.

Далее необходимо объединить кусочки цинка и меди, в равных пропорциях засыпав их в тигель, и посыпать их бурой. Сплав этих металлов происходит непосредственно на горелке. Полученный брусок охлаждают, закрепляют в тисках и ровняют при помощи напильника, собирая при этом опилки и смешивая их с бурой.

Заключение

Бензиновую горелку для пайки и сварки достаточно легко смастерить своими руками. Такое устройство не будет уступать покупному ни в качестве, ни в эффективности работы.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Бензиновая горелка для пайки: устройство и преимущества аппарата, как изготовить устройство своими руками

Бензиновая горелка для пайки: устройство и преимущества аппарата, как изготовить устройство своими руками

Бензиновая горелка для пайки: как сделать своими руками

Бензиновая горелка для пайки и сварки имеет единственное предназначение – выполнение качественного соединения различных металлических деталей посредством использования жидкого металла. Устройство бензиновой пайки работает благодаря бензовоздушной горючей смеси, формирующейся в горелке и обеспечивающей возможность проведения работ по плавке.

При помощи расположенного на ручке поворотного крана регулируется направление и мощность пламени, что делает рабочий процесс ещё более удобным.

Процесс плавки осуществляется двумя видами припоев: легкоплавкими и тугоплавкими.

Если для работы с легкоплавкими металлами можно использовать практически любой тип паяльников, то для осуществления пайки тугоплавких металлов необходимо создать очень высокую температуру, что может сделать только горелка.

Существует несколько разновидностей этого универсального прибора, работающих на разных видах топлива, однако все они позволяют получить высокую температуру.

Самыми распространёнными и удобными считаются горелки для пайки и сварки, работающие на бензовоздушной смеси и на газу. Такие приборы можно как приобрести в специализированном магазине, так и изготовить своими руками.

Устройство и преимущества аппарата

Бензиновая горелка для пайки и сварки имеет следующие составляющие части:

  • горелка;
  • сопло;
  • токоподводящий наконечник с электродной проволокой;
  • сварочная дуга;
  • сварочная ванна;
  • сварочный шов;
  • основной металл;
  • капли электродного металла;
  • газовая защита.

В упрощённом варианте устройство состоит из бензинового бачка или бачка для топлива, воздушного компрессора, бензиновых шлангов и, собственно, самой горелки. Последняя, в свою очередь, также состоит из нескольких элементов.

Бензиновая горелка для проведения пайки металла включает в себя следующие детали (конструктивные части):

  • корпус;
  • втулка с крючком, выполненная из металла;
  • трубка;
  • кучка;
  • упор;
  • наполнитель;
  • шарик, регулирующий воздушный поток;
  • резиновое уплотнительное кольцо.

При покупке бензиновой горелки для пайки и сварки не следует забывать, что чаще всего в комплект прибора не входят бензостойкие шланги и горелки, поэтому, вероятнее всего, их необходимо будет приобрести отдельно.

Бензиновые и газовые горелки устроены достаточно просто. поэтому их можно также без особого труда изготовить своими руками в домашних условиях.

Несмотря на простоту сборки и конструкции прибора, бензиновая горелка для пайки и сварки имеет неоспоримые преимущества.

Во-первых, небольшая масса и размер аппарата делают его лёгким, портативным и удобным для использования в работе.

Во-вторых, благодаря созданию бензовоздушной смеси прибор обеспечивает появление и удерживание высокой температуры, что, в свою очередь, гарантирует максимально качественный результат по завершении процесса пайки.

Бензиновая горелка для плавки своими руками

Требуемые для работы параметры и материалы

Приобретение новой газовой или бензиновой горелки не всегда представляется возможным из-за относительной дороговизны аппарата, в то время как устройства, бывшие в употреблении, могут не принести ожидаемого результата из-за наличия скрытых дефектов или поломок.

По этой причине многие мужчины предпочитают своими руками сделать качественный и недорогой аппарат.

Как упоминалось ранее, даже непрофессиональный сварщик сможет в домашних условиях соорудить бензиновую горелку для плавки своими руками, сэкономив немало средств и потратив на это не так много времени.

Если к самодельной бензиновой горелке поднести предварительно зажжённую спичку, огонь должен моментально вспыхнуть и обеспечить устойчивое горение бензина на протяжении 3–7 минут.

Температура пламени при этом должна составлять более тысячи градусов.

Таким устройством без каких-либо сложностей можно будет плавить различные припои (в том числе твёрдые) и металлы, размягчать стекло, а также производить разного рода термическую обработку всевозможных малогабаритных инструментов.

Для изготовления своими руками бензиновой горелки для пайки и сварки понадобятся следующие материалы: корпус, ручка, втулка, крючок, упор, трубка воздушный шарик, резиновое кольцо, резиновая груша и наполнитель.

Многие из вышеперечисленных деталей прибора необязательно мастерить самостоятельно – их можно с лёгкостью позаимствовать у других инструментов. К примеру, пульверизатор заменит резиновую грушу.

Пошаговый процесс изготовления бензиновой горелки

Корпус для будущего бензинового устройства вытачивают при помощи токарного станка, используя при этом сталь абсолютно любого производителя.

Следует помнить, что корпус этой важной детали необходимо сооружать составным, чтобы один конец оставался открытым, а второй – закрытым пробкой. В последней нужно проделать отверстие диаметром на 0,1 мм больше. чем наружным диаметр трубки.

Благодаря этому нюансу корпус будет достаточно туго перемещаться в пределах трубки, однако сохранит необходимую герметичность.

Внутри корпуса также устанавливается кольцо, изготовленное из шлаковаты либо металлической сетки.

Следующим шагом является изготовление упора и втулки с крючком, для чего потребуется стальной лист. Затем из дуба или бука необходимо вырезать ручку для бензиновой горелки.

Далее обходимо подготовить трубку. Для этого нужно предельно аккуратно просверлить два отверстия таким образом, чтобы они были строго параллельны друг другу. Готовую ручку обрабатывают специальной наждачной бумагой, а затем покрывают бесцветным лаком в 3–4 слоя .

Последним шагом в изготовлении своими руками бензиновой горелки для сварки и пайки является подготовка трубки. Конец этого элемента необходимо пропустить через середину корпуса, чтобы он образовал форсунку. При помощи твёрдого припоя ПМЦ-54, который отлично взаимодействует со сталью, следует запаять конец трубки, а затем по её оси просверлить отверстие диаметром 0,2 мм.

Припой при желании также изготавливается самостоятельно из цинка и меди.

Чтобы создать медь, необходимо взять медную проволоку, обжечь и нарезать её ножницами. Для создания цинка потребуется стаканчик от обычной электрической батарейки, который нужно освободить от содержимого и прокалить на огне. Затем стаканчик опускают в холодную воду и слабый раствор из соляной кислоты, после чего разрезают ножницами на небольшие кусочки.

Далее необходимо объединить кусочки цинка и меди, в равных пропорциях засыпав их в тигель, и посыпать их бурой. Сплав этих металлов происходит непосредственно на горелке. Полученный брусок охлаждают, закрепляют в тисках и ровняют при помощи напильника, собирая при этом опилки и смешивая их с бурой.

Заключение

Бензиновую горелку для пайки и сварки достаточно легко смастерить своими руками. Такое устройство не будет уступать покупному ни в качестве, ни в эффективности работы.
