Ковка металла своими руками | Строительный портал

Кованые изделия в архитектуре и дизайне интерьера пользуются высокой популярностью с давних пор. Решетки на окна и для каминов, ограда или балясины лестниц, выкованные из металла, всегда выглядят изысканно и привлекательно. Сегодня, несмотря на современные технологии в обработке металлов, металлические изделия ручной ковки популярны как никогда. Конечно, ковка металла своими руками – дело не из легких, и без должной подготовки трудно сделать красивое кованое изделие. Но тем, кто хочет овладеть этим древним ремеслом и готов к тяжелой физической работе, придется ознакомиться с видами и технологией ковки металла, разбираться в металлах для ковки, понимать процесс ковки и уметь обращаться с инструментом кузнеца.

  1. Ковка металла
  2. Металл для ковки
  3. Инструмент для ковки металла
  4. Ковка металла своими руками



Ковка металла



Ковкой металла называется процесс обработки металлической заготовки с целью придания ей определенной формы и размера. Фактически существует два вида ковки – холодная и горячая. Выполняя ручную ковку металла необходимо разбираться в обоих видах ковки, так как каждый обладает своими преимуществами и недостатками.



Горячая ковка

В процессе горячей ковки заготовка подвергается нагреванию до определенной температуры, при которой металл теряет свою прочность и становится пластичным. Высокая пластичность является основным плюсом горячей ковки. Она позволяет легко придать металлической заготовке определенную форму и размер. Также горячая ковка позволяет использовать большинство технологий самой ковки, что выгодно сказывается на разнообразии вариантов работ.

Но нагрев металла имеет и свои недостатки. В первую очередь это необходимость обустройства специального кузнечного горна и затраты на топливо для него. Это может стать реальной проблемой для тех, кто хочет заниматься горячей ковкой металла своими руками в городских условиях. К тому же, работа с огнем достаточно опасное занятие и требует повышенной пожарной безопасности. Еще одним фактором, который может существенно повлиять на выбор вида ковки, являются специфические знания по температурным режимам для ковки металла.



Холодная ковка

В отличие от горячей ковки, холодная ковка металла не требует обустройства горна для нагрева металла. Вся суть холодной ковки заключается в придании формы металлической заготовке путем её изгибания, опрессовывания и сварки. Холодна ковка несколько проще по выполнению, и для обустройства мастерской не требуется много места. Весь процесс создания готового изделия не требует использования высоких температур, что весьма положительно сказывается на общей безопасности.

Но холодная ковка имеет один существенный недостаток. Все работы приходится выполнять с определенными заготовками-полуфабрикатами без возможности исправить свою ошибку. Конечно, это касается не всех работ холодной ковки, но в большинстве случаев испорченная заготовка годится разве что для металлолома или учебного пособия.

В любом случае, в независимости от вида ковки, придется достаточно плотно ознакомиться с рядом важных моментов. Во-первых, это касается металлов и температурных режимов для их плавки и ковки. Во-вторых, необходимо знать и разбираться в технологиях ковки металла. Ниже мы рассмотрим, какие технологические приемы используются для ковки и как они применяются в работе.



Металл для ковки



Ручная ковка металла – достаточно трудоемкое и сложное занятие, требующее использования определенных металлов, а точнее, металлов с определенными характеристиками. Для ручной холодной или горячей ковки наиболее важной характеристикой является пластичность металла, ведь именно от нее зависит простота и удобство изменения формы заготовки. Но стоит отметить, что пластичность и прочность металла взаимосвязаны между собой. При увеличении одной из этих характеристик вторая уменьшается. Поэтому так важно разбираться в характеристиках металла и знать о составе заготовки.

Важно! Существуют и другие, не менее важные характеристики металлов. Но так как мы рассматриваем ковку декоративных изделий, таких как решетки каминов, балясины, оградки и прочее, то нет необходимости сосредотачиваться на устойчивости к износу, красностойкости и прочем, а также на легирующих элементах.

Для декоративной ковки используют следующие металлы: медь, латунь, дюралюминий, сталь, а также другие медные, магниевые, алюминиевые и никелевые сплавы. По сути, для ручной ковки используют мягкий ковкий металл, который можно легко согнуть или придать ему определенную форму. Для того чтобы подобрать наиболее легкий ковкий металл, необходимо заглянуть в Марочник Стали и Сплавов. В нем можно найти детальное описание всех металлов и сплавов с их характеристиками и составом.

Несмотря на то, что самый ковкий металл – это медь и её сплавы, мастера предпочитают использование черных металлов для холодной и горячей ковки. Такая позиция обусловлена высокой стоимостью цветных металлов. Ведь на ковку металла цена в большей степени зависит от стоимости изначальной заготовки, и не каждый может позволить себе приобрести ограду или балясины из меди. Выбирая мягкий черный металл для ковки, необходимо ориентироваться на стали с минимальным содержанием углерода, порядка 0,25 %. А также с минимальным количеством вредных примесей, таких как хром, молибден, сера и фосфор. Кроме этого следует избегать конструкционных и инструментальных сталей с высоким содержанием углерода от 0,2 % до 1,35 %. Такие стали наименее пластичны и плохо поддаются сварке.

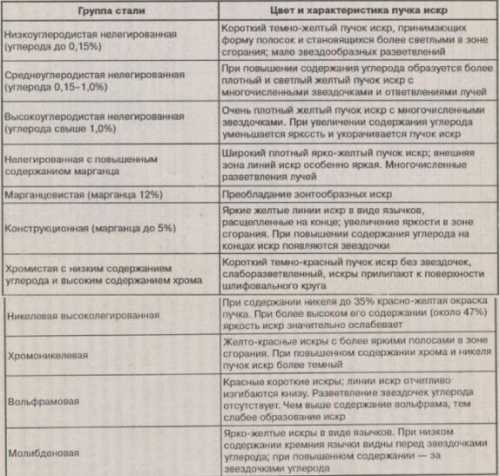

Выбирая тот или иной металл, необходимо использовать Марочник Стали и Сплавов. Но если доступа к нему нет, то можно воспользоваться приведенными ниже таблицами для определения содержания углерода в стали. Сам процесс определения довольно прост, достаточно поднести заготовку к работающему точилу и посмотреть на сноп искр, а затем сравнить его с показателями в таблице.

Сегодня благодаря промышленному производству металла отпала необходимость в создании заготовок для ковки своими руками. Современные кузни используют уже готовую заводскую продукцию для холодной ковки. Наиболее часто используемые размеры заготовок следующие: 30х45 мм, 40х45 мм, 10х10 мм, 12х12 мм, пруты сечением 10 мм, 12 мм, 16 мм, 25 мм, 30 мм, 50 мм, листовой металл толщиной от 3,5  до 6 мм, круглые трубы 1/2", 3/4", 1", профильные трубы от 20х20 мм до 30х30 мм.




Инструмент для ковки металла



Выполнение любых работ по ковке металла невозможно без специального инструмента. Кузнечный инвентарь для горячей ковки достаточно разнообразен и включает в себя наковальню, горн, различные молоты, клещи и прочее. Инструмент для холодной ковки несколько попроще и состоит из нескольких специальных станков. Конечно, современный инструмент, такой как сварочный аппарат, болгарка и шлифмашинка, используется как в холодной, так и в горячей ковке. Зная о назначении того или иного инструмента, можно правильно выполнять любые работы.



Инструмент для горячей ковки



  • Горн. Без него в горячей ковке никак не обойтись. Ведь именно в нем заготовка может нагреваться до температуры 1400 °C. В большинстве своем горн представляет собой печь, рассчитанную на высокие температуры и с поддувом.
  • Наковальня. Этот инструмент является опорой, на которой выполняется ковка. Сама наковальня имеет несколько видов, среди которых наиболее популярной является двурогая наковальня весом 200 кг. Но вес может колебаться от 150 до 350 кг.

  • Шпераки. При выполнении различной художественной и декоративной ковки используются именно шпераки. Они имеют множество различных видов, и каждый мастер может изготавливать их под себя. Общей чертой любого шперака является то, что они вставляются в квадратное отверстие наковальни или закрепляются в деревянное бревно. На фото ниже приведены наиболее распространенные шпераки.

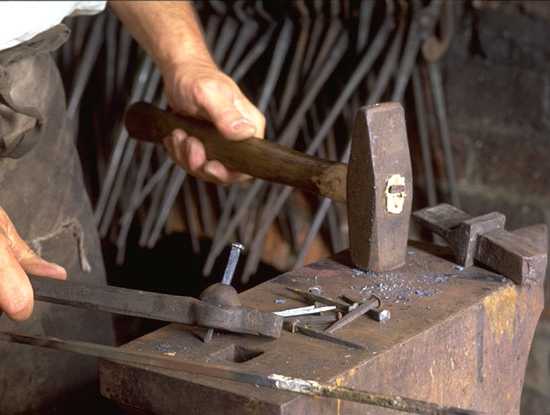

  • Кувалда и Ручник. Это основной инструмент кузнеца. Кувалда весит от 4 до 8 кг и служит для нанесения сильных ударов. В зависимости от типа работ и толщины заготовки подбирается и вес кувалды. Ручник весит от 0,5 до 2 кг. Используется для придания окончательной формы изделию.
  • Клещи. Горновые клещи второй по значимости инструмент. Без них невозможно удержать горячую заготовку для обработки. Существует несколько видов горновых клещей под определенный профиль и размер заготовки. На приведенном ниже фото изображены горновые клещи различной формы.

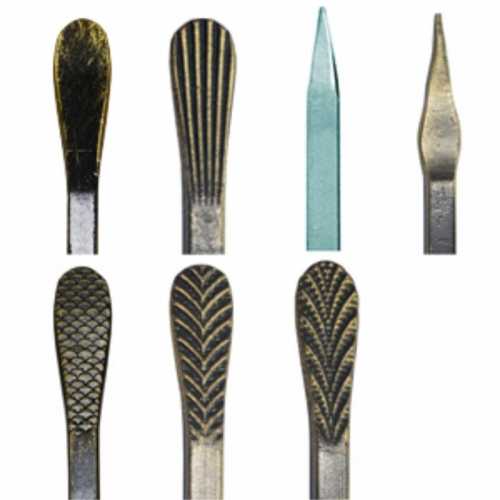

  • Фасонные молотки. При выполнении художественной ковки требуется создавать загнутые заготовки или заготовки определенной формы. Для этого используются фасонные молотки. Они могут быть как нижними, на которых производится обработка, так и верхними. Вариантов фасонных молотков множество и у каждого мастера они свои. На фото ниже изображен основной вспомогательный инструмент.

Кроме описанных выше, используются различный измерительный инструмент, такой как обычная рулетка, двойной кронциркуль, кузнечный наугольник, шаблоны и калибры. Выбор кузнечного инструмента огромен, весь перечислить представляется затруднительным, поэтому у каждого мастера есть свой набор лишь необходимого и часто используемого инструмента.




Инструмент для холодной ковки

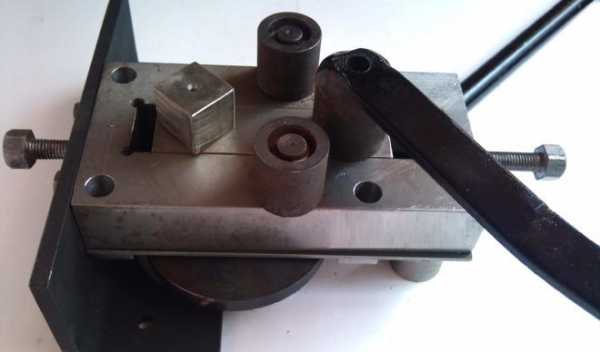

  • Гнутик (фото ниже). Это базовый инструмент холодной ковки. Как следует из названия, он позволяет гнуть металлическую заготовку под определенным углом. В дополнение гнутик позволяет создавать дуговые элементы определенного радиуса.

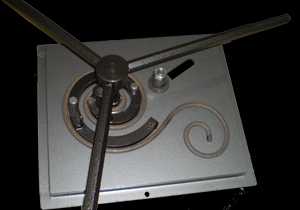

  • Улитка. Название говорит само за себя. При помощи улитки можно создавать различные спиралевидные декоративные элементы. Спираль выполняется под определенный шаблон, который при необходимости можно сменить на другой, с меньшим или большим радиусом.

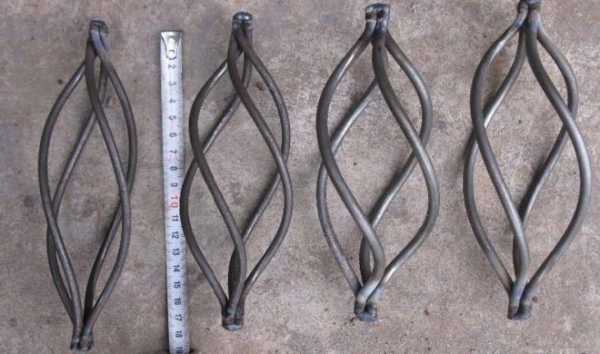

  • Фонарик. Этот станок предназначен для создания декоративного элемента с одноименным названием.

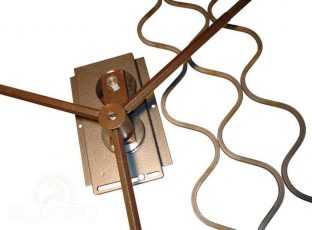

  • Волна. Позволяет создавать волнообразные элементы. При протаскивании прута через этот станок на выходе получается красивая синусоидальная заготовка.

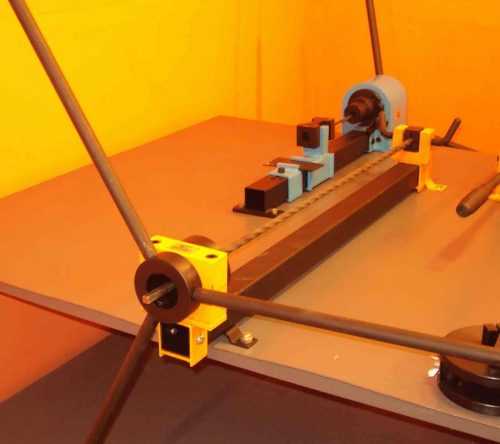

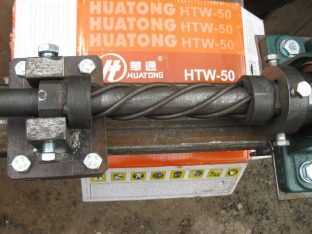

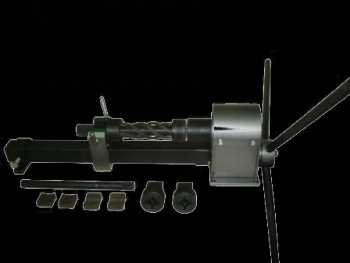

  • Твистер. По принципу работы этот станок схож с Фонариком, но в отличие от него твистер лишь скручивает заготовку вдоль оси.

  • Станок для колец. Как во всех предыдущих станках название говорит за себя.

Кроме описанных выше существуют еще универсальные станки для клепки, резки, опрессовки и придания объема. Все описанные выше станки можно изготовить как самостоятельно, так и приобрести в магазине. Конечно, самодельные приспособления для холодной ковки будут несколько уступать по качеству заводским, но это компенсируется уникальностью созданных с их помощью элементов. Для изготовления станков холодной ковки чертежи можно найти как в свободном доступе, так и купить у специалистов.

Важно! Станки для холодной ковки могут быть ручными или снабжены электродвигателями. Несмотря на наличие передаточных шестерен, ручная холодная ковка довольно трудоемкое и долгое занятие, и для получения больших объемов кованых элементов лучше оборудовать станок электродвигателем.

Отдельно стоит отметить промышленные станки для холодной ковки. На подобные станки холодной ковки цены порядка 6000 у.е., но один такой станок может выполнять практически все технологические операции холодной ковки. Примером может служить станок Мастер 2 компании «МАН». На демонстрирующем холодную ковку видео можно увидеть возможности этого станка.



Ковка металла своими руками



В процессе ковки для придания заготовке определенной формы используются различные приемы и методы ковки. Для выполнения каждого из них используется определенная технология и инструмент для ковки металла. Технология ковки металла горячим и холодным методом существенно отличается. Как уже отмечалось, для горячей ковки требуется нагрев заготовки для изменения её формы, а при холодной ковке заготовка лишь изгибается. На основании этого и выделяются основные технологические приемы, зная которые можно смело браться за ковку металла своими руками.


Холодная ковка металла своими руками



Выполняется холодная ковка своими руками достаточно легко и особых усилий не требуется. Все работы разбиты на несколько этапов: создание эскиза или чертежа будущего изделия, закупка материалов и сам процесс ковки металла.

Чертеж можно создать в специальной компьютерной программе, приобрести уже готовый или нарисовать от руки. Можно найти для холодной ковки чертежи бесплатно. Для этого достаточно обратиться к мастерам, которые уже не первый год занимаются ковкой, и попросить один или два чертежа для тренировки. По сути, чертеж преследует несколько целей. Во-первых, чтобы знать какие элементы потребуется изготовить путем холодной ковки. Во-вторых, имея на руках такой проект, можно рассчитать количество и тип металлических заготовок, таких как пруты, профильные трубы и прочее. В-третьих, чертеж потребуется для сборки всех элементов в единое целое.

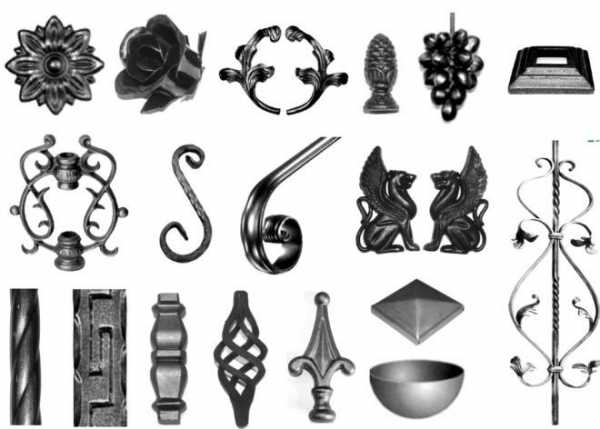

Отдельно необходимо рассмотреть элементы холодной ковки, из которых состоит проект. Сегодня можно найти довольно много различных кованых элементов, но их все можно объединить в несколько классических групп.

  • Лапки. Этот элемент представляет собой раскатанный в какой-либо форме конец металлического прута. В эту группу входят так называемые Пики. Несмотря на заостренный конец, Пики изготавливаются по схожей технологии.

  • Завитки. В эту группу входит несколько распространенных элементов: волюта, червонка и улитка. Волюта или Баранка представляет собой прут, концы которого загнуты в одну сторону. Червонка – прут, концы которого загнуты в разные стороны. Этот элемент иногда называют «долларом» из-за его схожести со знаком американской валюты. Запятая или Улитка – простой завиток, один конец которого загнут, а второй прямой.

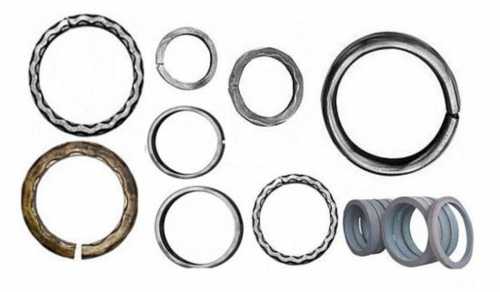

  • Кольца. Создается этот элемент довольно просто: на болванку станка накручивается прут круглого или квадратного сечения, в результате получается пружина, которую затем разрезают на отдельные кольца.

  • Торсион. Этот элемент довольно легко узнать по винтовому скручиванию вдоль оси. Вариантов торсионов довольно много и одним из самых распространенных является такой элемент, как Фонарик, а также простой винтообразный прут для решетки или ограды.

Весь процесс изготовления элементов холодной ковки основывается на следующих общепринятых технологиях ковки – гибка, закручивание, вытяжка.

Вытяжка – это технология, которая заключается в увеличении длины заготовки путем уменьшения её сечения. В холодной ковке используется один из вариантов вытяжки – раскатка. Именно с её помощью создаются различные лапки и пики. Для создания лапок  используется специальный раскаточный станок. Конец заготовки заводится внутрь и затем запускается механизм раскатки, в результате конец получается расплющенным с рельефом или без него. Для изготовления пик используют прессовочный станок. Процедура та же, но в результате конец получается раскатанный и опрессованный в определенной форме.

Гибка. Эта технология ковки заключается в загибании концов либо другой части заготовки под определенным углом. Сама гибка выполняется практически на всех станках холодной ковки. Процесс гибки можно проследить при изготовлении заготовки на станке Улитка. Вначале конец заготовки помещается внутрь специального шаблона и затем загибается под определенным углом. Эти работы выполняются на станке Улитка.

Закручивание. Эта технология ковки подразумевает скручивание заготовки вдоль своей оси. В холодной ковке этот процесс можно наблюдать при использовании станка Твистер, на котором создаются различные торсионы. Для этого один конец заготовки помещается в тиски, а второй конец проворачивается вдоль оси. Отдельно стоит выделить элемент Фонарик. Для него используют два и более прута, которые вначале скручивают вдоль оси, а затем вдоль оси сжимают, в результате прутья в определенном месте расходятся в стороны.

Сборка всех элементов в единую конструкцию выполняется при помощи сварки на специальном сборочном столе. Сегодня сварочный аппарат общедоступен и является обязательным инструментом современных кузнецов. Самодельная холодная ковка довольно распространена среди начинающих мастеров и частных предпринимателей. Она не требует особых знаний, навыков и больших помещений для работы.



Холодная ковка своими руками: видео-урок



Горячая ковка металла своими руками



По сравнению с холодной, ручная горячая ковка намного сложнее и требует от мастера опыта в обращении с инструментом и хорошей физической подготовки. Работы выполняются в несколько этапов: создание эскиза или чертежа, закупка материалов и ковка.

По сути, разница между горячей и холодной ковкой заключается в технологических процессах обработки металла. Во-первых, это касается способа обработки. Во-вторых, для горячей ковки можно использовать практически любые металлические заготовки. Но для удобства принято использовать уже готовые пруты квадратного и круглого сечения. В-третьих, в художественной горячей ковке отсутствуют какие-либо рамки для элементов готового изделия. Конечно, можно придерживаться создания классических элементов ковки – завитков, лап, пик и прочего, но горячая ковка позволяет использовать весь потенциал воображения мастера, что раскрывает неограниченные возможности. Все изделия из металла ковки горячим способом создаются с помощью следующих технологий обработки металла: осадка, вытяжка, гибка, закручивание, разрубка, насечение рисунка и набивка рельефа.

Осадка применяется при ковке металла для увеличения поперечного сечения всей заготовки или её части. При ковке в зависимости от необходимости проводится полный или местный нагрев заготовки для осадки.

Вытяжка заключается в увеличении длины заготовки путем уменьшения её сечения. Это можно выполнять как путем нанесения ударов кувалдой или ручником, так и с помощью раскатки металла между валов на станке. В отличие от холодной ковки создание пик при помощи вытяжки требует точных и аккуратных ударов.

Гибка. Эта операция выполняется для придания заготовке загнутой формы. При этом следует учесть, что гибка толстых заготовок может повлечь их искажение и для придания первоначальной формы необходимо выполнить осадку. Для гибки заготовки применяют различные шпераки, рог наковальни, фасонные молотки и кондукторы.

Закручивание. Данная технология ковки подразумевает скручивание заготовки вдоль своей оси. Как и в холодной ковке, заготовку зажимают в тиски и проворачивают. Но в отличие от холодной ковки, можно нагревать заготовку локально, что дает возможность легко делать локальное закручивание.

Такие технологии ковки как разрубка, насечение рисунка и набивка рельефа применяются в художественной ковке с использованием зубил. Края горячих заготовок, в зависимости от проекта, рассекаются и закручиваются клещами. Также пока заготовка раскаленная, на её поверхности набивается различный узор.

При горячей ковке металла важно знать температурные режимы нагрева. Это поможет более качественно обрабатывать металл. Ковка черного металла выполняется при 800 – 1250 °C. Конечно, измерять градусником раскаленную заготовку будет невозможно и для определения температуры придется ориентироваться по её цвету. В приведенной ниже таблице указаны температуры и цвет заготовки из черных металлов.



Горячая ковка металла: видео-урок

Ковка металла своими руками – дело довольно увлекательное, требующее постоянного совершенствования. Это касается в первую очередь создания различных художественных и декоративных элементов. Тем, кто только начал заниматься ковкой, придется немало потрудиться, чтобы их работы имели идеальную форму и высокое качество.

strport.ru

Ковка своими руками - пошаговые советы для начинающих

Кузнечное ремесло — один из самых старых способов обработки металла. Однако, даже в наш век развития высоких технологий, оно не утратило своего значения и даже набирает большую популярность.

Ковка своими руками довольно непростой технологический процесс, для этого нужно знать хотя бы основные приемы работы с заготовкой, а также правила нагрева и закалки металла. Также нужно иметь понятие, как использовать оборудование. Какими навыками нужно обладать для изготовления изделий кузнечным способом и как ковать металл?

Этапы ковки и приемы

Горячая ковка включает в себя большое количество приемов, использующихся в обработке металла. Однако сама технология состоит из основных этапов.

  1. Нагрев заготовки.
  2. Ковка.
  3. Стабилизация металла.
  4. Закалка (по надобности).

Каждый отдельно взятый этап имеет большое значение. Неправильно выдержанная температура нагрева заготовки приведет в дальнейшем к порче изделия, то же касается и слишком быстрого остывания.

При ковке также нужно соблюдать технологический процесс, иначе попросту заготовка будет испорчена. На этом этапе используют множество приемов в зависимости от того, какое изделие изготавливают.

Стабилизация металла подразумевает постепенное остывание готового изделия. Этот технологический этап способствует нормальной кристаллизации сильно разогретого материала. Главная задача — не допустить нарушение внутренней структуры, появления раковин и трещин.

Закалка металла в масле

Закалка используется для придания готовому изделию твердости за счет изменения кристаллической решетки во время высокотемпературного нагрева. Чаще всего в кузнечном деле этот этап проводят, изготавливая инструменты, которые во время использования будут испытывать большие нагрузки. Основное требование к закалке — не сделать металл слишком хрупким (перекалить) или, наоборот, очень мягким.

Итак, как происходит ковка металла своими руками и какие приемы применяют на каждом из этапов работ?

Нагревание заготовки перед ковкой

Обычно для ковки стальных предметов используют готовые заготовки в виде литых стальных болванок требуемого размера. Своими руками таким способом можно изготовить не слишком большие предметы и мелкие инструменты, поэтому для нагревания использую кузнечный горн.

Лучше всего приступить к нагреванию заготовки сразу же после ее отливки, когда она остынет до темно-красного цвета. Также можно прогреть материал предварительно перед помещением в очаг. Предварительное нагревание проводят с концов до средины, чтобы избежать появления напряжений и трещин в структуре металла. При этом температура соблюдается в пределах не более 300 градусов. Проверяют этот показатель разливанием на поверхность болванки машинного масла: если оно горит, то заготовку перемещают в очаг.

Температуру в горне изначально задают невысокую, постепенно увеличивая со временем до нужного предела.

Ошибочно мнение о том, что чем больше нагреть сталь, тем лучше ее ковать. При сильном разогреве такой материал действительно становиться мягче, однако, не стоит забывать о таких процессах, как перегрев и пережег металла.

Перегрев изменяет кристаллическую структуру материала заготовки и при последующей ковке он может попросту развалиться на отдельные фрагменты.

Пережег изменяет химические свойства стали, когда из ее состава выжигается большее количество углерода.

По данным таблицы можно понять каких температурных рамок стоит придерживаться во время нагревания различных сортов стали при ковке. Определяют степень накала металла по его цветовому спектру. Например, если заготовка имеет окраску ослепительно белого цвета, значит, она разогрета до 1200-1300 градусов. Чем более темный окрас металла, тем он холоднее. На фото изображена схема соотношений цветового спектра к температуре.

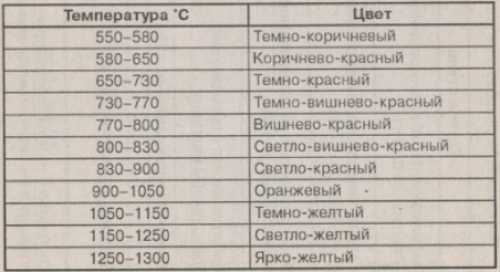

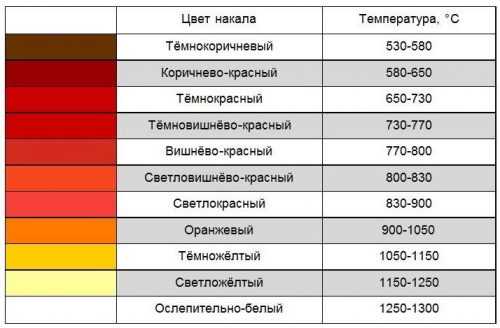

Как по цвету определить температуру нагрева

Как по цвету определить температуру нагрева

Процесс ковки

Когда заготовка будет разогрета до требуемой температуры, ее стоит обжать. Это нужно делать для устранения различных раковин, пустот и трещин в структуре болванки. Процесс проводят следующим образом. Заготовку вытаскивают из горна и ударами молота проходят ее поверхности от середины до краев (сначала верхнего, а потом нижнего).

Прежде чем планировать изготовление вещей, стоит рассчитывать на то, что при обжимке заготовка потеряет часть своего объема в виде окалины. Она образовывается на поверхности болванки, откуда ее удаляют, используя инструменты: клещи и щетки.

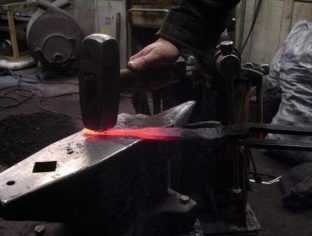

Когда обжимка проведена, переходят к собственно поковке изделия. При этом используют различные приемы для получения нужной формы.

Чтобы на поверхности образовались утолщения, используют способ местной осадки. Также этот прием используют, если нужно уменьшить длину заготовки и сделать ее более толстой. Для этого мастер наносит удары сверху заготовки, расположенной в вертикальной плоскости. При этом металл будет деформироваться и утолщаться. Удобно делать полную обсадку, зажав разогретую заготовку в тисках, но нужно спешить, иначе металл будет очень быстро остывать от холодного приспособления для зажима.

После осадки опять нужно сделать обжимку, чтобы придать структуре однородность!

Одна из разновидностей осадки — высадка. Ее используют, когда нужно получить на поверхности изделия утолщения. Для этого нагрев заготовки делают только в месте высадки.

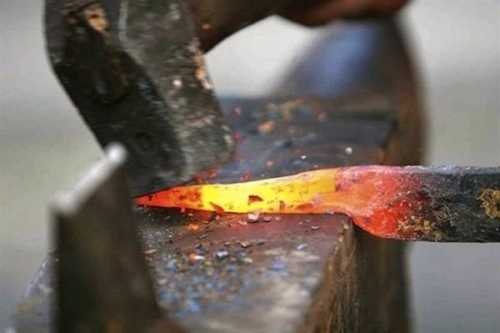

Если нужно, наоборот, удлинить заготовку, проводят так называемую протяжку. Используют три способа, которыми можно сделать этот прием. Наиболее простой — протяжка на плоских бойках. Для этого заготовку разогревают. Далее, ее проходят молотом по всей длине и, переворачивая на 90 градусов, делают ту же работу. Прием стараются проводить за один разогрев. Довольно часто используют такой подвид протяжки, как расплющивание по всей длине. Основные инструменты при этом молот или кувалда.

Протяжка (вытяжка) металла

Иногда при ковке в домашних условиях нужно сделать в изделии сквозное или глухое отверстие. В таком случае используют прием прошивки. В качестве основного приспособления выступают пробойники различного сечения. При этом заготовку разогревают и укладывают на наковальню сверху круглого отверстия. Установив пробойник, по нему наносят удары. Прошивку можно делать как с одной стороны, так и с обеих.

Для разделения заготовки или изделия на части используют способ рубки. Нагревают металл до темно-красного цвета и, уложив его на наковальню, кузнечным зубилом рубят три четвертых его толщины. После чего поковку переворачивают и дорубают остаток, используя те же инструменты.

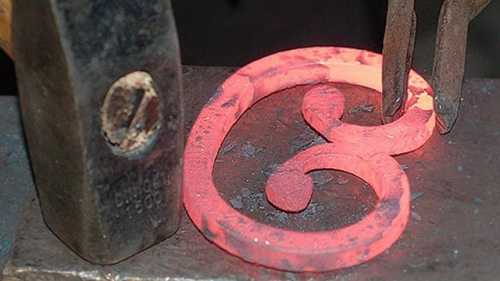

Также довольно часто в кузнечном деле использую способ гибки заготовок. Простые формы получают, используя в качестве основного приспособления наковальню с отверстиями. Более сложные кованые элементы формируют, изгибая заготовки на различных шаблонах.

Гибка металла на оправке

Еще один прием, часто использующийся в художественной ковке — скручивание. Заготовку при этом разогревают и жестко фиксируют в тисках, другой конец проворачивают, используя как основное оборудование вороток.

Когда изделие готово нужно стабилизировать металл.

Стабилизация

Очень быстрое остывание материала кованого изделия приведет к неравномерной кристаллизации металла. Как следствие в структуре образуются напряжения, раковины и пустоты. Чтобы избежать таких отрицательных моментов, когда завершиться ковка металла в домашних условиях, нужно задать постепенное и равномерное остывание.

Остывание металла в горне

Небольшие поковки можно оставить в очаге горна, где металл будет остывать вместе с печью. Более массивные кованые изделия можно засыпать горячими углями и присыпать золой.

Чем более массивное изделие, тем более плавным должно быть остывание.

Процесс ковки своими руками можно посмотреть на примере видео поковки якутского ножа

Обучиться ковке для начинающих лучше у опытного мастера. Существует много различных приемов и способов такой обработки и изготовления вещей, которые может показать специалист. Тем более при отсутствии практики довольно тяжело соблюдать технологии нагревания и стабилизации металла, без которых изделие либо не получиться, либо будет некачественным.

Однако ручная ковка не так сложна и простейшие вещи можно довольно быстро научиться изготавливать самостоятельно.

А что Вы можете дополнить к материалу этой статьи? Если у Вас имеется опыт обучения ковки в домашних условиях, поделитесь им в блоке комментариев к этой статье.

wikimetall.ru

Ковка металла - виды, основы и приемы технологии

Ковка металла, наряду с литьем, самая древняя технология по обработке материалов. Причем производить изделия таким способом человечество начало еще задолго до появления железа и стали. Первые кузнецы работали около 5-6 тысяч лет назад. Со временем технология лишь совершенствовалась и дополнялась новыми приемами. Сегодня ни одно производство не обходиться без обработки металла ковкой.

Что в себя включает технология ковки, какое оборудование и приемы используются в самом старом виде металлообработки?

Понятие ковки металла

Говоря простым языком, ковка — обработка металла, нагретого до ковочной температуры. Принцип технологии построен на физических свойствах любого материала, имеющего температуру плавления. Но прежде, чем будет достигнут этот порог, структура вещества станет более мягкой.

Каждый металл имеет свою температуру, при достижении которой он становиться более мягким, а, значит, и более податливым для обработки путем ковки.


Однако, существует также технология металлообработки, когда заготовку не нагревают, а куют холодной. Такой прием позволяет получить не менее прочные изделия, без нагревания заготовка прессуется и изгибается.В таблице указаны пределы температур, при которых тот или иной металл можно ковать.

Виды кузнечной обработки

Существуют основные виды ковки металла:

  • Свободная.
  • Машинная.
  • Штамповка.

Свободная ковка подразумевает то, что заготовки не ограничены никакими формами. Или же материал будет закреплен с одной стороны на наковальне. К этому технологическому приему относиться и ручная ковка металла, когда изделию придают форму, используя кувалду или молоток. Свободная ковка применяется как для производства отдельных продуктов, так и просто для улучшения качества материала.

При проковке поверхности заготовки улучшается свойство металла. Крупные кристаллы материала размельчаются, структура станет более мелкозернистой и однородной. К тому же, при поковке завариваются внутренние раковины, упрочняя тело заготовки.

Машинная ковка

Машинная ковка — более современный вариант обработки. Такая технология используется в массовой, тяжелой промышленности. При этом используют механизированные молоты (с массой от 40 килограмм до 5 тонн), ковочные машины или прессы. Вес заготовок и конечных поковок порой может достигать нескольких десятков тонн.

Штамповка. Такой технологический прием позволил сделать производство массовым. При изготовлении изделий металл ограничивается штампами и при деформации получает нужную форму.

Штамповка используется в массовом производстве, где важно получить большое количество продукции. Свободная ковка, как правило, используется в мелкосерийном и единичном производстве.

Оборудование и инструменты

Многовековое развитие такого вида металлообработки привело к появлению огромного количества инструментов и приспособлений. Но горячая ковка металла сохранила ту же технологическую линию, как и тысячи лет назад: нагревание, закрепление, деформация, закалка.

При изготовлении кованых изделий ручным способом используют практически те же наборы инструментов и оборудования, которые применяли мастера с зарождения этой технологии. Список следующий.

  • Кузнечный очаг.
  • Наковальня.
  • Клещи.
  • Молоты.

Кузнечный очаг или горн используется для нагревания материала до нужной температуры. Существует множество различных видов этого оборудования.

  • Стационарные и переносные.
  • Закрытые и открытые очаги.
  • Топливные или электрические.
  • Жидкостные, газо- или твердотопливные.
  • С боковыми соплами подачи воздуха или центральной фурмой.

Наковальни — это массивные металлические столы, где собственно и происходит формирование заготовки. Состоят из основания, рога и наличника с отверстиями для гибки. Существует несколько разновидностей этого кузнечного приспособления, однако обязательно наличие стальной опоры с весом от 30 килограмм.

Клещи в ручной ковке мастер использует для оперирования заготовкой в процессе работы.

Молоты — основной инструмент, использующийся в кузнечном деле, могут иметь различную массу для работы с разными по габаритам заготовками.

Материалы и технология ковки

Самые первые изделия, изготовленные человеком путем ковки, были из меди. Это связано с двумя основными причинами. Во-первых, это был самый распространенный вид материала, который попадался в самородном (практически чистом) виде. Во-вторых, медь — самый ковкий металл, нижняя граница температуры, при которой ее можно ковать, равна 100°С, что вполне было доступно первобытным мастерам. Позже начали ковать бронзу и железо. А с появлением стали были отработаны приемы и технологии ее обработки.

Кузнечные приемы

Основные кузнечные операции, использующиеся в технологии ковки металла:

  • Осадочные.
  • Высадочные.
  • Протяжные.
  • Обкатки.
  • Раскатки.
  • Прошивки.
  • Разгонки.

Осадочные кузнечные работы подразумевают уменьшение высоты заготовки и увеличение ее поперечной площади сечения.

Высадка, по сути, частичная осадка заготовки. Применяется, когда на поверхности металла нужно сделать некоторые утолщения. Добиваются этого за счет уменьшения длины заготовки.

Протяжка — еще один технологический прием обработки металла кузнечным способом. Такая операция подразумевает удлинение заготовки. При этом уменьшается поперечная площадь сечения.

Раскатка на станке

Обкатка в кузнечном деле подразумевает собой придание заготовке формы цилиндра. В процессе деформации металла заготовка проворачивается вокруг своей оси.

Раскатка — обработка кольцевой заготовки. Когда нужно увеличить ее внутренний и наружный диаметры, металл раскатывают на оправке за счет уменьшения толщины стенок.

Прошивку в кузнечном деле применяют для получения сквозного отверстия за счет использования пробойника.

Разгонка — это операция получения более широкой заготовки. По сути, металл для ковки расплющивают на поверхности наковальни молотом, двигаясь поперек оси изделия.

Существует также множество других приемов, с помощью которых получают требуемые формы изделия.

Особенности кузнечной обработки стали

При изготовлении кованых изделий чаще всего использую сталь, как наиболее прочный материал, который без особых проблем можно обработать таким способом. Но при этом соблюдаются некоторые технологические особенности материала.

  • Стальная заготовка должна нагреваться равномерно со всех сторон.
  • Обязательно при ковке стали нужно соблюдать температурные рамки, которые зависят от твердости материала. Легированные инструментальные марки металла нельзя перегревать свыше 1000 градусов, мягкие — более 1300. Недостаточный нагрев также не способствует нормальной кузнечной обработке: во-первых, это затрудняет ковку стали, а во-вторых, в структуре изделия могут образовываться трещины и разрывы.
  • Обязательно перед нагревом заготовки до температуры ковки металл предварительно нужно разогреть до показателя в 300 градусов.

До изобретения сварочных аппаратов кузнечным способом проводили и соединение металлических частей. Это делалось за счет сильного разогрева крепящихся концов заготовки и их последующего сдавливания ударами молота. Кузнечные сварные соединения использовались практически для любого доступного металла: меди, бронзы, серебра и железа.

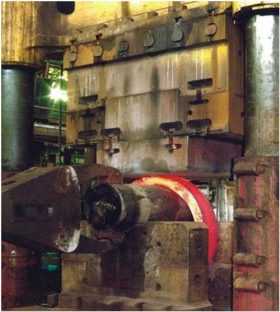

Ковка в промышленных условиях

Несмотря на развитие современных технологий, ковка металла остается одним из основных технологических приемов получения различных изделий. Кузнечным способом изготавливают различную продукцию. Усовершенствование такой обработки привело к массовому производству путем штампования по стандартной форме.

Значительно упростило изготовление кованых изделий появление машин, способных обрабатывать большие по весу и габаритам заготовки.

Пример работы в промышленных условиях можно посмотреть в предоставленном видео:

Несмотря на упадок и появление машинной штамповки, кузнечное дело не теряет своей популярности. Особенно пользуются спросом изделия художественной ковки.

А что Вы думаете по поводу материала этой статьи? Если у Вас есть опыт кузнечных работ и изготовления вещей путем ковки поделитесь им в блоке обсуждения к этой статье.

wikimetall.ru

горячая, холодная ковка своими руками

Ковка – это обработка металла, которая выполняется для придания ему необходимой формы и размеров. Горячая ковка обеспечивает производство поковок, которые впоследствии будут использованы на производстве или в быту.

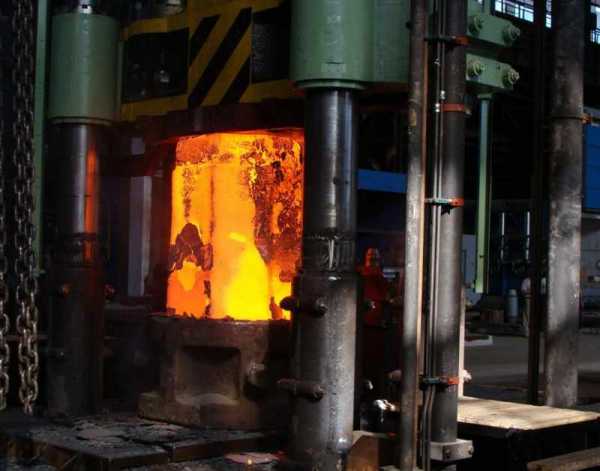

Горячая ковка крупногабаритных изделий

Надо отметить, что в последние годы особой популярностью стали пользоваться кованые изделия, используемые в качестве ограждений, ворот, решеток и пр.

Интересно о ковке металла

Интересный факт, одна из самых распространенных фамилий в мире произошла от кузнечного дела. Это Кузнецов в России, во Франции – Ферран, в Британии – Смит. Это говорит о распространенности этого ремесла по всему миру.

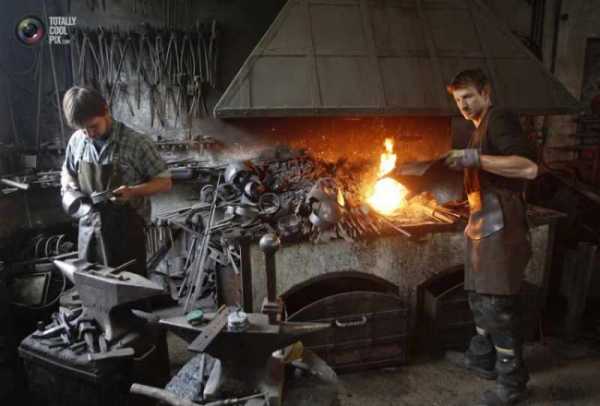

Кузнечное дело

Основой слова коварство, является глагол ковать. Дело в том, что многие народы и племена считали кузнечное дело малопонятным и покрытым тайной. Коварь (кузнец) изготавливает ковы, вяжет путы, так со временем существительное коварство обозначало мудрость, навыки, умение. Со временем, оно стало означать злобные планы и умыслы. Одновременно появились и словосочетания ковать свое счастье и ковать свою судьбу, носящие позитивный смысл.

Во время массовой унификации производства и применения такого оборудования, как прокатное, штамповочное, использование компьютерного управления практически вытеснило кузнечное дело из тяжелой индустрии, но оно осталось и пользуется популярностью и дизайнеров и специалистов по проектированию интерьеров. Современные кузнецы изготавливают продукцию, которая применяется при создании ограждений, лестниц, архитектурного оформления зданий и пр.

Прокатное оборудование для холодной ковки
Горячая штамповка

Но наш век, привел к тому, что проектирование кованых изделий выполняют на специальных конструкторских 3D программах, предназначенных для разработки деталей различного назначения.

Свободную ковку применяют ко множеству металлов. С помощью этой операции выполняют и предметы обихода, и предметы, представляющие собой художественную ценность. Кстати, этот способ обработки металла применяют и в ювелирном деле. В самом деле, самый ковкий металл – это золото. Оно обладает пластичностью, текучестью, тягучестью и многими другими свойствами, позволяющие получать из него бесценные изделия.

Ковка ювелирных изделий

На практике применяют два основных вида ковки – горячую и холодную.

Основные способы ковки металла

Свободная ковка металла может быть выполнена, когда металл разогрет до определенного уровня. Такой способ называют горячей ковкой, и до недавнего времени это был основной способ производства кованых деталей.

В последние несколько десятков лет стал набирать популярность способ холодной ковки. Этот способ отличается тем, что его применение позволяет сэкономить на производственных площадях, пропадает необходимость в содержании энергозатратного кузнечного горна и пр.

Горячий метод ковки

Как уже отмечалось выполнение горячей ковки, возможно, при нагреве металла до температур, при которых он изменяет свои прочностные характеристики и приобретает пластичность, которая позволяет его относительно легко обрабатывать, используя ударный инструмент и различные приспособления. Горячая обработка металла предполагает использование некоторых технологий обработки металла, позволяющих разнообразить готовые изделия.

Между тем нагрев металла имеет и определенные недостатки. Во-первых, нагрев металла, подразумевает то, что в мастерской должен быть установлен кузнечный горн или муфельная печь. Надо сразу отметить, что наличие такого оборудования подразумевает наличие расходов на его обслуживание и на топливо. Во-вторых, использование открытого огня – это небезопасное занятие и требует от мастера соблюдения повышенных мер безопасности. В-третьих, горячая ковка требует того, чтобы мастер обладал определенными знаниями и навыками в части температурных параметров металла.

Ручная ковка

Ручная ковка металла должна выполняться в специально оснащенной мастерской. В перечень оснащения входит следующее оборудование и устройства:

  • горн или муфельная печь;
  • система отвода воздуха;

Наковальня, представляющая собой солидных размеров (до 250 кг весом) металлическую чушку, которая может обладать такими технологическими приспособлениями, как рога, калиброванные отверстия. Для ее изготовления применяют сталь 45Л.

На наковальне может быть выполнена ковка металла своими руками и придание нагретым заготовкам необходимых форм и размеров.

Кроме того, на поверхности наковальни существует возможность ковки листа.

Холодный метод ковки

Большая часть работ холодной ковки выполняется на специально спроектированном для этих целей оборудовании. Можно назвать определенный перечень оборудования, который применяют для холодной обработки металла. Как правило, такое оборудование показывает свою эффективность при выполнении больших объемов работ при архитектурном оформлении зданий и сооружений.

Среди оборудования, применяемого при получении изделий холодной ковкой можно назвать следующее:

  • торсионный, с его помощью выполняют кручение прутка вдоль оси;
  • волновой, на нем выполняют различные волнообразные детали.

Всего парк оборудования для холодной ковки насчитывает порядка десятка единиц. Некоторые работают от мускульной силы оператора, некоторые от электрического привода. Некоторые умельцы занимаются самостоятельным изготовлением подобного оборудования.

Виды кузнечных работ

Ковку выполняют с помощью ручных или механических ударных инструментов, это может быть, кувалда или пресс, который может работать от электрического, пневматического или гидравлического привода.

Ковка и штамповка обеспечивают получение деталей, которые имеют разные габаритно-весовые параметры и форму.

Использование ковки приводит к повышению механических параметров стали и оптимизирует его внутреннюю структуру. Именно поэтому ответственные детали, например, шатуны, производят применяя свободную ковку или штамповку. Ковку можно разделить на следующие типы — ручную и машинную. Для первой применяют ручной ударный инструмент (молот, кувалда и пр.) все работы по обработке металла выполняют на наковальне. Второй тип ковки выполняют на кузнечном оборудовании, оснащенными молотом и пр. При машинной обработке тяжелые и объемные заготовки обрабатываются под прессовым оборудованием, а менее размерные, и с меньшим весом обрабатывают на молоте.

Обработку металла с помощью ударов можно разделить на свободную ковку и обработку в штампах. Свободная ковка подразумевает то, что заготовку сжимают между прессом и основанием. Формирование готовой детали происходит за счет вспомогательного инструмента, которые применяет кузнец.

Кузнечные работы

При штамповке, металл приобретает форму и размеры в пределах инструментального штампа. Для изготовления отдельной детали необходимо изготавливать новый штамп. По сути, ковка и штамповка – это промежуточные технологические операции, которые приводят к получению заготовок, которые в дальнейшем будут проходить через дополнительную обработку, например, фрезеровку или сварку.

Виды современного кузнечного оборудования

В промышленности широко применяют множество кузнечно-штамповочного оборудования. Его можно классифицировать по следующим параметрам:

  • по температуре обрабатываемой заготовки. Для этой операции применяют ковочные машины, оборудование для горячей и холодной штамповки как плоской, так и объемной;
  • по операциям, выполняемым на оборудовании. Разделяют заготовительное, основное и финишное КШО;
  • по методу подачи и удаления готовых изделий из рабочего пространства КШО. На практике применяют оборудование, на котором все эти операции выполняют вручную, в полу- и автоматическом режиме.
  • по виду привода. Прессы и штамповочные машины работают от электричества, сжатого воздуха, гидравлики и пр.
  • по ключевому параметру. Как правило – это номинальное усилие, создаваемое прессом или рабочий момент.

Индукционные нагреватели

Перед обработкой методом горячей ковки заготовки нагревают до определенной температуры. Для решения этой задачи применяют различное нагревательное оборудование. В этот список входят и индукционные нагреватели. В них проходят предварительный нагрев заготовки перед операциями штамповки, гибки, ковки и пр.

Такая форма нагрева обладает рядом достоинств перед другими типами, например, перед газовым или электрическим.

В частности:

    • использование индукционных нагревателей приводит к снижению энергетических затрат и это довольно важно, особенно в условиях стабильного роста тарифов;
    • применение нагревателей повышает производительность труда, так как индукционный нагрев позволяет минимизировать время, затрачиваемое на прогрев детали;
    • в автоматизированных печах, за счет точности позиционирования и расположения заготовок в индукторе, повышается точность нагрева;
    • нагрев заготовки в индукционной печи отличает малое количество окалины и это позитивно сказывается на длительности эксплуатации штампового инструмента;
  • установка подобного оборудования, позволяет высвободить дополнительные площади в производственном помещении.

Индукционный нагреватель ТВЧ

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Художественная ковка металла своими руками

Всегда большим спросом пользуются эксклюзивные вещи. И художественная ковка металла своими руками, не исключение. Это прекрасная возможность получить прочное изделие, которое будет служить длительное время. А также немаловажным аспектом является изящный внешний вид таких работ, это гарантирует именно художественная ковка.

Эстетика кованых предметов отлично дополняет как внутренний, так и внешний дизайн особняков, домов и дач. Для получения хорошего кованого изделия необходимо знать некоторые тонкости обработки металла и кузнечного дела.

Особенности ковки

Художественная ковка – это высокотехнологический метод обработки железа. Благодаря холодной ковке, изделия получаются намного прочнее, нежели те, что отливают или штампуют.

Художественная ковка

Это объясняется прохождением заготовки через специальные станки, которые их одновременно гнут и прессуют. Это искусство кузнечного дела, позволяет получить готовую работу в короткий срок.

В отличие от горячей ковки, холодную рекомендуют выполнять даже при температуре окружающей среды. Предельная отметка температурного режима не должна превышать 200–250 градусов. Как раз до того момента, когда в металле начинаются структурные изменения из-за нагревания. Преимуществом этого метода является отсутствие окалины на поверхности изделия и высокая точность исполнения тонких узоров и элементов.

Кованые изделия практически не разрушаются с течением времени. Такая устойчивость, обеспечивается воздействием давления на металл во время обработки. Методам холодной ковки необходимо обучаться. Так как при ошибке обработки, заготовку будет очень сложно переделать или изменить. Работы, выполненные таким методом, позволяют создавать самые популярные товары:

  • предметы интерьера и мебель;
  • заборы, лестницы и перила;
  • мангалы, фонари и беседки;
  • решетки на окна;
  • элементы декора для каминов.

Кованые аксессуары для камина

Во время ковки в холодном состоянии часто получают рельефные узоры на полосовых и листовых заготовках. А также таким методом обрабатывают изделия из сплавов и цветных металлов.

Виды узоров для ковки

Кованые элементы, играют очень важную роль в композиции всего изделия. Используя стандартные образцы и эскизы, необходимо вносить в каждую работу индивидуальность.

Элементы художественной ковки

Это поможет сотворить шедевр художественной ковки:

  • Волюта – орнамент геометрической формы, представляющий собой вензель. Форма бывает произвольной. Размещается узор либо горизонтально, либо вертикально. Волюта бывает согнута в одном направлении. В таком случае вензеля располагаются на одной линии от оси изгиба изделия. А при разнонаправленном узоре, завитки размещаются по обе стороны оси заготовки.
  • Спираль – узор кованой спирали включает в себя равномерно увеличивающиеся от основания изделия пространственные незамкнутые окружности. Различают одно и двунаправленную спираль. Суть узора заключается в периодическом изменении диаметров колец, а также исходных прутков и проволок.
  • Навершие – этот кованый элемент используется для украшения верхушек оконных решеток и заборов. Заготовка состоит из части прутка с заостренной кромкой на одном из краев изделия. Зачастую к нему крепятся ряды завитков.
  • Оголовки – цельный кусок металлической полосы сворачивают с помощью кузнечной сварки в объемную заготовку, получается чашеподобная кованая деталь. Форма: цилиндрическая, сферическая и конусовидная.
  • Чеканка – плоскую поверхность штучной заготовки точечно обрабатывают специальным кузнечным зубилом, получается объемная картинка. В такой способ обрабатывают сплавы и цветные металлы.
  • Крутень – для его получения закручивают либо часть, либо всю заготовку. Важно учитывать пределы деформирования металла. Поэтому пруток нужно скучивать в одном направлении, такая монотонность защитит изделие от разрушения.

Крутень как элемент ковки

Дополнительные виды

Узлы бывают еще и такого вида:

  • Двойная спираль – это пространственная фигура из обычной двухрядной спирали. При этом самый широкий диаметр этого изделия – средняя часть. Из-за этого этот узор ковки также называют китайский фонарик. Для его изготовления необходимо два прутка или проволока с большим поперечным сечением.
  • Кернение – такой художественный узор получается путем вдавливания части металлического листа или полосы в штампованную форму. Для этого используется специальный инструмент. На плоских заготовках так получают объемные надписи, изображения и вензеля.

Благодаря использованию различных кузнечных узоров и элементов, получают сложные изделия художественной ковки. Комбинируя их, мастера могут создать индивидуальную композицию для декорирования дома, территории или фасада здания.

Виноградный лист

Технологические процессы

Для создания качественного изделия, необходимо придерживаться определенных технологических процессов. Ими пользуются абсолютно все мастера кузнечного дела. Условно их разбивают на такие виды:

  • Гнутье – одна из самых распространенных операций. Для создания дугообразного изгиба, заготовку предварительно нагревают. Затем, кладут на рог наковальни и производят загибание изделия.
  • Вытяжка – производится на наковальне, путем ударения кувалды по нагретой заготовке. Эта операция позволяет уменьшить поперечное сечение и растянуть изделие.
  • Насекание узоров – производится путем нанесения зубилом силуэтов, линий, штрихов и шрифтов на предварительно нагретой заготовке.
  • Сборка – осуществляется с помощью кузнечной сварки или склепки. Это завершающий процесс. На этом этапе все отдельные элементы собираются в готовое изделие.

Для продолжения срока службы кованого изделия, важно его покрасить. Предварительно металл обрабатывают грунтовкой, это позволит сохранить антикоррозийные свойства краски. Наносить покрытие лучше в два слоя.

Оборудование для домашнего кузнечного цеха

Художественная ковка своими руками, невозможна без присутствия специального оборудования. Для этого начинающему мастеру необходимо сначала обзавестись гнутиком.

Гнутик

Он помогает сгибать изделия под нужным углом или дугу нужного радиуса.

Дополнительное оборудование:

  • Фонарик – самый сложный инструмент. Это приспособление позволяет создавать не каждую деталь в отдельности, а сразу несколько из одиночных прутьев. Инструмент помогает изготавливать из железных прутьев корзинки, разного сечения и диаметра.
  • Улитка – помогает создавать спирали из заготовленных элементов. Спиралевидные вензеля, часто встречаются на кованых изделиях. Поэтому начинающему мастеру можно сделать самостоятельно улитки разнообразного диаметра.
  • Твистер – помогает сплетать прутья вокруг продольной оси. Принцип работы этого приспособления очень похож с фонариком. Этот инструмент позволяет создавать объемные детали и оплетку для декорирования готового изделия.

А также важно иметь в арсенале кузнеца разнообразные тиски, молотки, кувалды. Нелишним будет приобрести болгарку, сварочный аппарат, отрезной и точильный станок.

Преимущества кованых изделий

На сегодняшний день для декорирования и благоустройства домов и придомовой территории, появилось много различных материалов. Но многие люди все же предпочитают иметь металлические изделия. Ковка популярна по следующим причинам:

  • сочетание с другими элементами декора;
  • ручная работа;
  • красота и долговечность;
  • эксклюзивность;
  • заказ по индивидуальным размерам, эскизам;
  • отличные защитные функции.

Изделия из металла имеют массу преимуществ. Единственной сложностью специалисты называют чувствительность металла к коррозии. Для долговечности изделия должное внимание необходимо уделять обработке и покраске.

Чтобы начать работать с металлом, будущему мастеру важно иметь огромное желание – освоить замечательное ремесло кузнеца. На рынке представлено множество кованого товара: козырьки, ворота, решетки, мангалы, фонари и прочее. Для создания уникального изделия лучше всего подойдет художественная ковка эскизы и рисунки работ имеются в сети. Остальное зависит от фантазии и опыта мастера.

Видео по теме: Художественная ковка металла

promzn.ru

Холодная ковка - особенности технологии и оборудования

Холодная ковка позволяет делать металлообработку различных видов проката без предварительного нагревания. Причем создаваемые изделия, за счет прессования и гибки, получаются намного прочнее, чем при использовании литья или штамповки.

Какие особенности имеет технология холодной ковки и с каким оборудованием работают мастера — об этом в нашем материале.

Зачем используют холодную ковку

Чаще всего с помощью такой технологии обрабатывают металлопрокат в виде прутка, круга, квадрата или полосы. Создаваемое оборудованием давление изгибает и прессует материал, формируя нужную конфигурацию изделия, при этом упрочняя его. Изготовленные таким способом вещи практически невозможно сломать, их срок службы, в сравнении с литьем или штамповкой, на порядок выше.

Однако, стоит учесть, что при браке или допущенных ошибках в обработке проката их исправить также невозможно или очень сложно.

Зачем применяют холодную ковку и какие изделия производят?

  • Различные фигурные решетки, которые монтирую на окна и двери жилых помещений.
  • Декоративные и практичные элементы фасада: козырьки, перила и другие.
  • Детали ограждений: заборов, ворот, калиток.
  • Элементы мебели: ножки стульев и столов.
  • Детали декора: подставки под цветы, кронштейны фонарей, решетки камина, мангалы и прочие.

Все эти поделки выглядят как настоящее произведение искусства, при этом не теряя своего практического назначения и прочности.

Приемы и способы технологии

Чем отличается данная технология ковки от других способов металлообработки?

Понятно, что, в отличие от горячего способа, заготовки предварительно не разогревают до ковочной температуры. Лишь изредка может применяться частичный нагрев поверхностей в месте изгиба.

Технологически такой способ обработки металла построен на одном из физических свойств металла — пластичности. Черновые и цветные металлы, такие как сталь, медь, бронза и другие в зависимости от своего химического состава имеют способность выдерживать нагрузки на изгиб, разрыв, растяжение. Это позволяет их обрабатывать различными приемами без нагрева.

В момент изготовления изделий материал поддается прессованию, что уплотняет структуру металла и, соответственно, делает его прочнее. Изгибание, в свою очередь, добавляет прочности изделию за счет дополнительного сжатия в точках изгиба.

Важным отличием холодной ковки от горячей является то, что нет высокотемпературного воздействия на металл и, как следствие, он не меняет своих химических свойств, а ,значит, нет необходимости проводить дополнительные операции: отпуск, отжиг или закалку.

В итоге, холодная ковка металла имеет как преимущества, так и недостатки.

Положительные свойстваОтрицательные свойства
  • Детали и заготовки не требуют предварительного высокотемпературного нагревания.
  • Поверхность изделий намного прочнее, чем при изготовлении вещей горячей ковкой.
  • Высокоточная обработка деталей, возможна очень точная подгонка.
  • Элементы не требуют дополнительной обработки после изготовления. Все изделия изначально прочные.
  • Более «чистая» работа, нет следов и продуктов горения на поверхности металла.
  • При обработке требуется создать намного большее усилие на металл для формирования деталей.
  • Требуется специализированное и, в некоторых случаях, мощное оборудование.
  • Обрабатываемые поверхности должны быть чистыми.
  • Можно изготавливать только определенные виды продукции.

Главный недостаток холодной металлообработки в том, что можно производить ограниченные наименования продукции.

Какими технологическими приемами обрабатывается металл холодным способом?

Приемы холодной ковки

Изделия производятся путем механических способов и приемов обработки металлических заготовок. Основные операции:

  • Гибка.
  • Прессование.
  • Чеканка.

Изгибание металла проводят как на ручном, так и на механическом оборудовании, причем многие изделия вполне реально производить вручную с использованием простейших приспособлений. Гибка — основной технологический прием описываемого способа ковки.

Прессование подразумевает использование сжимающих устройств. Прессы также могут быть ручными и механизированными.

Чеканка — это прием, с помощью которого проводится нанесение рисунка на поверхность изделий. Орнамент создается давлением на металл специальными инструментами или станками. Чаще всего такой способ «рисования» используют для создания рисунков на меди, так как она более пластичный материал.

В холодной ковке, также, как и при любой металлообработке, используют приемы резки, рубки и других общих операций, применяемых для подготовки заготовки и окончательной доводки изделий.

Технология подразумевает применение специализированного оборудования, создающего необходимые условия для производства и обработки материалов.

Оборудование для холодной ковки

Для создания различных элементов холодной ковки применяется ручной и механизированный инструмент. Причем многие детали вполне реально изготовить на простейшем оборудовании, не требующем никакой автоматизации.

Чтобы начать массовое изготовление вещей без горячей кузнечной обработки, потребуется шесть основных приспособлений: гнутик, улитка, волна, твистер, фонарик и глобус. Для чего предназначены такие инструменты и что с их помощью можно сделать?

Гнутик

Гнутик для ковки

Такое приспособление служит основным инструментом при изгибании деталей. Особенность в том, что можно выбрать любой угол.

В отличие от горячей обработки, где требуется шаблон и опыт работы со специальной кузнечной вилкой, на гнутике вручную эта операция намного упрощается.

Конструкция состоит из гибочного штампа и эксцентрикового привода. В свою очередь шаблон для гибки состоит из закаленных роликов, которые смонтированы на прочной раме. Такой ручной станок может дополнительно оборудоваться различными приспособлениями. Гнутик может обрабатывать прокат в виде квадрата с размерами 12×12 мм или полосу толщиной до 3 мм.

Улитка

Это ручное приспособление применяют при создании спиралей и завитков. Название улитка прибор получил из-за своей основной составной части — кондуктора, имеющего витую форму. Завитки с проката соответствующего размера такой станок способен изготовить за один подход.

Как и гнутик, улитка вполне свободно обрабатывает основные, использующиеся в холодной ковке, виды проката — квадрат и пруток, сечением 10-12 мм, и полосу, толщиной 3-6 мм.

Основная рабочая часть (кондуктор) состоит из кулачка, располагающегося по центру, и двух дуг (малой и большой).

При создании небольших по размеру завитков дуги демонтируют, проводя гибку на кулачке. На фото показан один из вариантов исполнения такого ручного станка.

Волна

Приспособление, служащее для создания витых, повторяющихся узоров (довольно часто можно увидеть на оконных решетках). Основа устройства — два стальных диска, диаметром 140-150 мм, закрепленных болтами на рабочем столе. Часто можно встретить «управляемую волну» —  устройство с регулируемыми зазорами между дисками. Такая функция возможна за счет наличия крепежных отверстий на разном расстоянии одно от другого. Переставляя диск можно создать различный изгиб волны. Как выглядит гибочный станок такого класса показано на фото внизу.

Твистер

Твистер закручивает вокруг своей оси пруток или квадрат. Принцип устройства похож на вороток для горячей обработки.

Конструкция состоит из основы, на которой размещается вращающаяся головка, и ползунок, регулирующий длину изделия. Заготовку фиксируют между этими двумя частями и при помощи рукояток закручивают до требуемого предела.

Фонарик

Одно из самых сложных изделий из холодной ковки — так называемая корзинка. С первого взгляда — это сложное переплетение металлических гнутых прутков или квадратов. Для производства такой детали используется такое кузнечное оборудование для холодной обработки заготовок, как фонарик.

Техника работы оборудования схожа с твистером: на основе закреплена крутящаяся головка и ползунок. Однако, заготовка «наматывается» по спирали на вставку — вал.

В принципе, корзинку можно изготовить, используя специальную вставку на твистер, однако возможен брак, который получиться исправить, лишь нагрев металл в горне. Поэтому, лучше применять фонарик, который не позволит образовываться перекосам.

Глобус

Такой ручной инструмент для холодной ковки позволяет изгибать заготовку по дуге, загибая концы под востребованный угол, при этом получается объемное изделие. За что часто этот ручной станок называют объемником.

Основа устройства — шаблон в виде дуги и закаленные ролики, позволяющие двигаться ручному приводу. В зависимости от типа инструмента, он может работать с квадратным прокатом со сторонами 14×14 миллиметров, неширокой полосой до 25 мм, а также прутком.

Чаще всего глобус применяют для производства деталей «объемных» решеток, в которых отдельные элементы не лежат в одной плоскости с остальными.

С помощью этих простейших устройств, которые не требуют механизации, можно создавать настоящие произведения искусства, состоящие со всех отдельных декоративных элементов: волюты, завитков, корзинок и прочих.

Неплохим решением будет приобрести универсальный станок для холодной ковки, который позволяет совершать основные операции по металлообработке. Однако, стоимость такого оборудования будет доступна не всем мастерским.

При обустройстве мастерской можно приобрести готовое оборудование. Ручные станки для холодной ковки металла стоят относительно недорого, но можно сделать их самому.

Как сделать станки холодной ковки самостоятельно

Чтобы сделать приспособления для холодной ковки, потребуется наличие некоторого инструмента (сварочный аппарат, болгарка), а также поискать информацию об их изготовлении.

Существует множество чертежей станков для холодной ковки. Некоторые из них представлены на фото в этом разделе.

Самый простой вариант — сделать приспособление улитку для гибки металлопроката. Как ее изготовить самостоятельно, можно посмотреть на видео:

Также несложно собрать приспособление для скручивания заготовок — твистер. Главное подыскать материал и инструменты для работы.

Обзор на это приспособление показано в видео

Существуют и другие конструкции подобных устройств. Самодельные станки для холодной ковки не менее работоспособны по сравнению со своими покупными аналогами.

Для ковки холодным способом также потребуется и нагревательный инструмент, так как технология предусматривает частичный разогрев некоторых зон детали для более простого изгибания или скручивания. Нарезать металл проще с отрезным стационарным кругом. Но, за неимением его, можно воспользоваться болгаркой.

Еще один немаловажный инструмент в изготовлении изделий холодным способом — шлифовальные машины. Ведь отдельные элементы декора потребуют зачистки и сглаживания поверхностей. Для этого подойдут либо ручные ленточные шлифовальные машины, либо стационарный гриндер.

Наличие различных станков для холодной ковки металла значительно ускоряет процесс производства элементов, особенно, если требуется их массовый выпуск.

Если у Вас есть опыт изготовления станков для холодной металлообработки, поделитесь им в комментариях к материалу статьи. Насколько сложно изготовить такое оборудование самостоятельно и какая функциональность такого ручного оборудования? Примите участие в обсуждениях и оставьте свои дополнения к этой статье.

wikimetall.ru

Художественная ковка металла своими руками (видео+фото)

Художественная ковка своими руками — один из видов ремесла, который не только не был задвинут технологическим прогрессом на задворки истории, но даже получил новый виток развития с появлением более современного оборудования.

Что нужно знать о самостоятельной ковке художественных элементов и какое оснащения потребуется для этого?

Технологии и приемы

Создание целого комплекса изображений и орнаментов из металла возможно двумя технологическими способами: горячей и холодной ковкой.

Горячая художественная ковка

Горячий способ более традиционный, с его помощью производили настоящие шедевры металлообработки, причем с использованием довольно-таки примитивного оборудования и инструмента. Сегодня, с развитием технологий, ковка с предварительным разогревом заготовок намного упростилась. Все чаще используют газовые горны, позволяющие контролировать температуру и равномерность нагревания. Стали распространенными пневматические молоты, ускоряющие ковку, а также широко применяются различные станки по обработке металла (рубке, резке, сверлению).

Несмотря на сложную технологию, в отличие от холодной ковки, горячая обработка позволяет производить более широкий спектр изделий, вплоть до мельчайших деталей цветов и листьев деревьев.

Приемы используют такие же, как и при производстве любых других деталей: раскатки, протяжки, прошивки, высадки, осадки и прочие.

Но сегодня все чаще в художественной ковке стали использовать более простые и доступные технологии холодной металлообработки.

Холодная художественная ковка

В последнее время стала популярной холодная ковка. Она более простая и требует минимум оборудования. К тому же, такой способ изготовления художественных декоративных элементов более простой в освоении. Не нужно знать о химических изменениях в структуре металла, а также о дополнительной закалке и его отпуске.

Самодельное оборудование для холодной ковки простое в исполнении и эксплуатации, а также довольно компактное. Да и сама мастерская чище, в отличие от традиционной кузницы, а изделия не загрязняются продуктами горения.

Верстаки для холодной обработки металла способны делать многие операции без нагревания заготовки быстрее, чем этот же процесс выполнялся горячей ковкой.

Горячая и холодная ковка в художественной обработке материалов могут совмещаться, ведь некоторые детали возможно создать только с нагреванием и проковкой, а другие элементы проще и быстрее изготовить на холодную.

Однако, чаще всего эти технологии используются отдельно, ведь комбинирование требует большее количество оборудования, которое не всегда можно приобрести или разместить в маленькой мастерской. Вследствие чего большее распространения получила холодная ковка, как более простой способ изготовления декоративного изделия.

Пошаговый алгоритм холодной ковки

Прежде, чем начинать изготовление художественных предметов, стоит подготовить некоторое специальное оборудование и материалы.

Оборудование для художественной ковки

Изделия формируются с применением двух основных процессов: прессования и гибки. Отдельно от них используется штамповка по готовым шаблонам.

На этом и построено большинство оборудования для холодной обработки металлов. Основные верстаки, имеющие широкое применение: гнутик, улитка, твистер, фонарик, глобус и волна.

Каждый из этих простых станков работает с прокатом металла (различные прутки, круги или квадраты). Причем ручное оборудование может задавать форму металлическим заготовкам с сечением 12-14 миллиметров.

Какие элементы производятся на этих верстаках?

Гнутик способен изгибать металл под углами или в дугу, одним или несколькими поворотами рычага. Основные элементы — это разного рода изгибы и волны.

Улитка, за счет формы своего кондуктора, закручивает заготовку по спирали. На ней производят волюту, завитки и другие элементы с витками спирали на концах.

Твистер, наоборот, закручивает длинную деталь вокруг своей оси. В итоге получаются элементы с завинченной поверхностью.

Устройство для изготовления волны
Гнутик

Волна предназначена для изготовления волнообразных повторяющихся деталей. Частично такие же операции можно успешно выполнять на гнутике.

Фонарик по принципу устройства похож на твистер, однако изготавливает элементы, называемые корзинкой. Эти объемные детали производятся закручиванием заготовки на кондуктор в виде вала. Станок может вполне быть заменен твистером.

Глобус или объемник выполняет различные операции по изгибу заготовки в разных плоскостях, производя трехмерные детали.

Каждый такой станок для художественной ковки своими руками можно сделать самостоятельно, поискав нужную информацию и чертежи.

Пример простейшего ручного станка для завитков и разного рода вензелей показан в видео

Кроме такого узкоспециализированного оборудования, понадобится инструмент для резки металла (отрезной круг или болгарка), шлифовки и сварка для сборки деталей в единую композицию.

Изготовление элементов художественной ковки

Чаще всего в изделиях художественной ковки можно встретить следующие элементы: вензеля, отдельные завитки, волны, корзинки и окончания в виде пик или гусиных лапок. Как их сделать методом холодной ковки?

Завитки, вензеля и волюты

Такие элементы часто можно увидеть на оградах, решетках и подобных изделиях.

Для их изготовления нужно иметь станок улитку, заготовки из прутка или квадрата сечением от 8 до 14 мм (зависимо от оборудования) и, конечно, вспомогательный инструмент для резки и шлифовки.

Пошагово процесс выглядит так.

  • Конец заготовки нужно сформировать под крепление кондуктора на станке. Это делается с разогревом и предварительной проковкой или прессованием на оборудовании.
  • Подготовленный край вставляют в отверстие кондуктора и поворотом рычажного привода закручивают металл на шаблон. На один виток спираль делается за подход. Несколько закруток придется сделать за два три оборота.

Как это сделать показано на видео, предоставленном выше. За неимением такого оборудования витки можно попробовать сделать вручную. Для этого нужно иметь кусок трубы, на котором, разогретую газовым резаком, деталь изгибают ударами молотка.

Кручение

Разного рода крутени делают на твистере. По устройству это оборудование состоит из ворота с вращающейся головкой и ползунка с фиксатором заготовки.

  • Пруток фиксируют в головке и ползунком регулируют нужную длину закрутки.
  • Оборачивая ворот, металл закручивают вдоль оси на всем протяжении до ползуна.

Сам процесс нужно проводить аккуратно, без резких рывков ворота, чтобы не порвать заготовку, а спираль была закручена равномерно на всем протяжении.

Без станка твистера такую операцию можно сделать вручную. Деталь нагревают и, зажав один конец тисками, проворачивают вокруг оси подходящим инструментом. Однако качество может быть намного хуже.

Как выглядит и работает такое оборудование можно узнать из видео:

Корзинки

Один из самых сложных в изготовлении элементов холодной ковки. Для его производства используют станок под названием фонари. По устройству он похож на твистер. Только заготовки оборачивают вокруг шаблона в виде вала.

  • В станок изначально вставляют две отдельные детали.
  • Оборотами ворота их закручивают в объемную спираль.

Также такую деталь можно сделать без оборудования вручную. В качестве кондуктора применяют кусок трубы с приваренным на ней местом крепления конца прутка. Зафиксировав металл в тисках, его наматывают на шаблон. Способ более трудоемких и требует опыта работы. Как это делается показано на видео:

Волна

Такие детали делают на станках типа гнутик или волна. После установки заготовок в верстак оборотами привода их прокатывают, формируя волнообразную конфигурацию.

Такие же операции можно проделать и вручную на трубе в качестве кондуктора и молотка.

После изготовления отдельных элементов, их собирают в единую композицию при помощи электросварки, зачищают соединения и проводят окончательную отделку.

Декоративная окончательная отделка — это последний этап художественного производства.

Кованое изделие покрывают краской, золочением, патиной и прочими.

Для того, чтобы принять участие в обсуждении и поделится своим опытом в художественной ковке металлов, перейдите к комментариям, где вы можете дополнить информацию этой статьи собственными практическими знаниями.

wikimetall.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
