Умение изготовить своими руками лебедку может выручить в трудную минуту

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

ВАЖНО! При работе с подобным устройством, точками опоры является корпус и место крепления лебедки. Оба элемента должны быть надежными.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

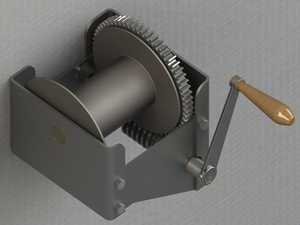

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

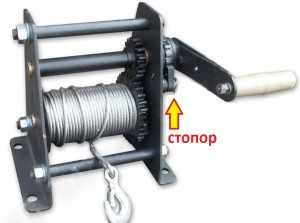

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

ВАЖНО! Стопор должен быть подпружинен.

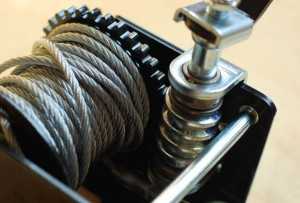

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Самодельные лебедки

Трещотка от Камаза
Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео — как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке
Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка
Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете.
Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

obinstrumente.ru

от простого устройства своими руками до барабанной конструкции с электроприводом

Лебёдка — это древнее изобретение, которое появилось до изучения человеком физических законов. Работает устройство по принципу рычага — к рукоятке оператор прикладывает незначительные усилия, а устройство передвигает тяжёлые предметы. Незаменимая вещь для автолюбителей или дачников, но дорогая. Изготовление ручной самодельной лебёдки решает проблему высокой цены. За небольшие деньги можно сделать конструкцию любой сложности.

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка – идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может “влететь” в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира.

Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше – нельзя. Различные типы применяют для разных ситуаций и целей.

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении.

Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

  1. Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
  2. Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
  3. Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте – 4 тонны.
  4. Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

  • Лом и обрезок трубы.
  • Трос.
  • Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

  1. Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
  2. На ось надевают трубку большего диаметра, к которой прикрепляют трос.
  3. Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное – чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

  • Прямоугольная труба для рамы.
  • Вал для барабана, можно использовать трубку круглого сечения.
  • Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
  • Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
  • Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
  • Звёздочки — большая и малая. Цепь.
  • Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
  • Рычаг для привода.
  • Трос с карабином.
  • Сварка и электроды.
  • Болгарка и шлифовальный диск к ней.
  • Краска и грунтовка.
  • Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

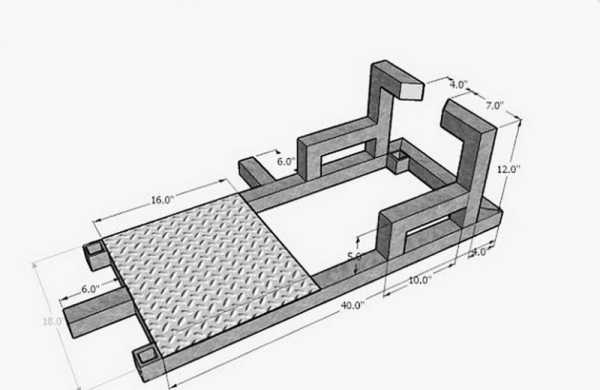

  1. Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
  2. Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
  3. Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
  4. Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
  5. Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
    • Одно в центре. Диаметр должен соответствовать размеру вала.
    • 6 отверстий на расстоянии 7 см.
  6. Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками – для надёжности соединений.
  7. Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
  8. С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
  9. Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод – ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
  10. Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку. При отсутствии электричества лебёдку можно будет крутить вручную.
  11. Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо – так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи. Проверяют натяжение цепи прокруткой барабана – цепь не должна сдерживать его вращение, когда разматывают трос.
  12. Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
  13. На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Советы по сборке

​Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

  • Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
  • Следуют чертежу.
  • Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
  • Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
  • Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

tokar.guru

Ручная лебедка своими руками чертежи

Ручная лебедка своими руками, чертежи предлагаемой конструкции носят обзорный характер, так как размеры червячной передачи зависят от геометрии используемого вала и шестерни глиста.


Преимущества предлагаемой конструкции:

• высокий уровень безопасности при работах
• не нужен дополнительный стопорный механизм
• небольшие габаритные размеры
• минимум деталей
• сборка и разборка конструкции занимает минимум времени


Из чего же состоит ручная лебедка:

• шестерни глиста
• вал намотки троса
• латунная втулка
• корпус
• ручка

ШЕСТЕРНИ ГЛИСТА

Выбираем с учетом расчетной грузоподъемности лебедки. Зная их геометрические размеры, по предложенной схеме, можно изготовить простой механизм подъема грузов.

ВАЛ НАМОТКИ ТРОСА

Конструкцию можно сделать цельной или сварной из нескольких деталей.

ЛАТУННАЯ ВТУЛКА

Обеспечивает скольжение вала во время его вращения. Такое конструктивное решение подойдет для выполнения временных работ. Если механизм необходимо использовать постоянно – втулку необходимо заменить подшипниками качения, что в свою очередь значительно усложнит конструкцию и увеличит финансовые вложения. В случае необходимости (по мере их выработки) втулки можно заменить. Это гораздо дешевле.

КОРПУС

Изготовим из швеллера гнутого стального неравнополочного ГОСТ 8281-80 и листового металла ГОСТ 19903-74. В нашем примере использован швеллер 200х50х30х4 (мм) и листовой металл толщиной 4 (мм). Корпус состоит из длинного и короткого швеллеров, скрепленных между собой левой и правой пластинами при помощи болтового соединения М8.

РУЧКА

Изготовлена из металла с деревянной вставкой. Ручка крепится к валу при помощи штифта 10х36 ГОСТ 3128-70.

Порядок сборки

1. На вал с обеих сторон надеваем латунные втулки.

2. На втулки одеваем металлические пластины.
3. Металлические пластины крепим к длинному швеллеру:

– болтами DIN 933;
– пружинными шайбами ГОСТ 6402-70;
– гайками ГОСТ 5915-70.

Размер крепежа под резьбу М8.

4. На вал намотки вставляем шпонку и насаживаем шестерню, затем одеваем металлическую втулку.
5. С обеих сторон вала намотки надеваем латунные втулки.
6. Со стороны шестерни, вал вставляем в длинный швеллер.
7. С обратной стороны надеваем на латунную втулку короткий швеллер и крепим его к пластинам болтами, пружинными шайбами и гайками М8.

Ручная лебедка своими руками собрана. Крепим ее к стене гаража.

Чтобы уменьшить нагрузку на барабан лебедки, необходимо использовать систему блоков (полиспастные механизмы).

Из представленных рисунков видно, что используя полиспастные механизмы, можно снизить нагрузку на барабан в четыре раза.

Заказать чертеж


Поделитесь с друзьями!

kak-cdelat.ru

Ручная лебедка из велосипедных деталей своими руками

Приветствую всех самоделкиных! Эта статья будет полезна людям, которым часто приходится поднимать очень тяжелые предметы. К таким профессиям, например, относятся двигателисты на СТО, которым очень часто нужно вытаскивать двигатель из автомобиля. В этом поможет автор канала “Sek Austria”, он подробно показал процесс создания такого устройства. Это очень мощный ручной подъемник с храповым механизмом.

Для его изготовления данного устройства потребуются детали от велосипеда.

Материалы.
1. Велосипедная цепь.
2. Задняя ось, втулка и звездочка.
3. Листовая сталь 6-8 мм или полосы подходящей ширины.
4. Стальной трос.
5. Карабин, блок для троса.
6. Крюк.

Инструменты.

1. Болгарка.
2. Дрель или сверлильный станок.
3. Сварочный аппарат.
4. Тиски.
5. Метчики, молоток керн, и тому подобные вещи.
6. Шуруповерт.

Пора приступать к подготовке всех деталей. Начинает автор с изготовления трещотки.
Для этого и нужна втулка.


Наносит на ней разметку будущих зубцов и вырезает обычной болгаркой.

Вот и получилась часть храпового механизма.

Теперь он изготавливает детали силовой конструкции, или корпуса. Для этого использует стальные пластины.

Зажав заготовку в тисках, сгибает при помощи молотка по разметке.

Такие заготовки получились.

Предварительно собирает конструкцию.

Приварил пластину к одной из половинок.


Разметив отверстия, кернит их, просверливает и зенкует.

В получившихся отверстиях нарезает резьбу.


Начинает проверочную сборку, наживляет болты, затягивает их.


Срезает все лишнее ножовкой и зачищает напильником.

В собранной конструкции нужно просверлить отверстие для оси. Зажимает ее в тисках, сверлит, периодически смачивая поверхность смазкой.

Разобрав конструкцию, устанавливает главную деталь.


Собирает все обратно, зажимает болты.


Теперь все работает как на обычном велосипеде, в одну сторону звездочка проворачивает втулку, обратный ход втулки будет блокировать храповик, и звездочку можно провернуть в обратную сторону.

Далее дело за изготовлением малой звездочки. Размечает на листе стали будущую заготовку, высверливает нужные отверстия по диаметру звеньев цепи. Всего зубьев будет шесть.


Теперь размечает вокруг отверстий шестигранник и срезает лишнее болгаркой.

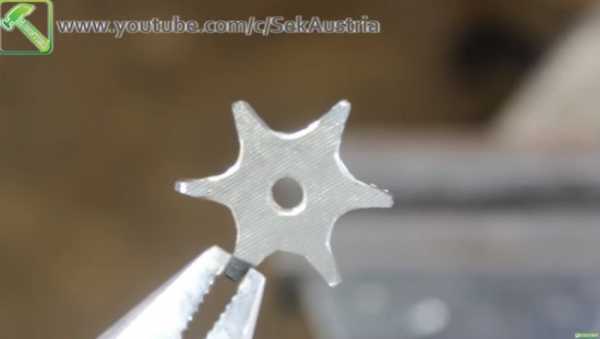

На полученной заготовке формирует зубцы. Теперь это уже полноценная звездочка.


П-образную опору для ведущего вала закрепляет на основном корпусе. Примеряет и отрезает вал.

Надевает на него изготовленную звездочку.




На конец вала надевает шайбу и приваривает к валу.

Теперь приваривает саму звездочку к валу.

Пришло время установки цепи.

А вот и сам храповик, примеряет его, срезает ненужные части.

Монтирует, защелкивается отлично. Эта деталь крайне важна, иначе груз может упасть … вниз.

Приваривает крюк и ребра жесткости корпуса. И сбивает окалину.

Забивает силовую петлю в верхнюю часть лебедки и фиксирует сваркой.

А вот и трос с блоком.

Эх. Автор забыл про крепление троса к втулке. Для этого явно пришлось снять одно из уже приваренных ребер жесткости, снять опору с валом, храповик… В общем, сняв втулку сверлит в ней отверстия, заводит в них трос, загибает край плоскогубцами и зажимает его звездочкой.

Еще раз собрав все на место проверяет работу. Лебедка наматывает и фиксирует, а при нажатии на храповик – отпускает трос.


Продевает трос через блок и наматывает на барабан. Это можно делать и вручную и при помощи шуруповерта на первой скорости.

Для испытаний цепляет струбцину на балку, на нее подвешивает блок.


Для опускания груза достаточно нажать на храповик и удерживать основание ручки.


Все готово, можно приступать к тестированию.


Понятное дело, самая тяжелая вещь – это кот.

Далее идет воздушный компрессор. Весом около 30 килограммов. Подъем вручную и спуск груза идет вообще без усилия.


Даже шуруповерту это кажется смешным грузом.

Собственно, методика спуска.

А вот уже и серьезный вес. Корень красного дерева весом в 130 килограмм! (Насчет махагона завидую белой завистью).

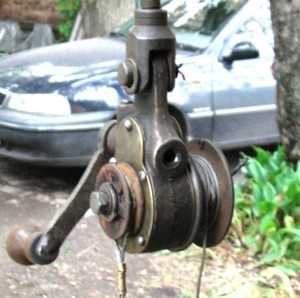

Вот такая лебедочка получилась. Спасибо Crank Winch за подробное изложение идеи!

Хороших всем инструментов и приспособлений!


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Ручная лебедка своими руками: 7 этапов изготовления устройства

Содержание статьи

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей. Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества. Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Разновидности

Существует несколько классификаций лебедок. Основное предназначение устройств — подъем и перемещение грузов, поэтому они используются во многих сферах. Автомобилисты сталкиваются с необходимостью поднятия тяжелых грузов достаточно часто. Подъем крупных узлов и агрегатов в гараже либо буксировка требует надежной фиксации грузов. В зависимости от способа монтажа разделяют лебедки на 3 вида:

  1. Стационарные. Устанавливаются на стены, потолки, балки и другие конструкции. Чаще всего используются в крупных автосервисах.
  2. Переносные. Могут монтироваться на любую подходящую поверхность.
  3. Передвижные. Устанавливаются на платформы на колесах. Для небольшого гаража данный вид конструкции наиболее предпочтительный.

Ручная лебедка для автомобиля наиболее распространена среди автовладельцев. Ручной привод удобен для поднятия грузов в условиях гаража, но при этом его конструкция должна быть тщательно продумана.

В механизме обязательно должна быть продумана тормозная система и храповый останов.

При отсутствии данных приспособлений эксплуатация лебедки небезопасна.

Установки с машинным приводом подразумевают наличие одного либо двух барабанов. Такие механизмы используются преимущественно в лифтах, на кранах, в буровых установках. При использовании в гараже лебедки с барабанным приводом можно существенно облегчить перенос и подъем предметов.

Что нужно знать для изготовления лебедки?

При производстве лебедок необходимо учитывать нагрузку, которая будет оказываться на конструкцию. Для автомобильных лебедок чаще всего используются устройства, которые способны выдержать нагрузку от 500 кг до 2 тонн. Рычажная лебедка предназначена для поднятия грузов на максимальную высоту до 4 м. Барабанная конструкция может выдерживать от 250 кг до 2 тонн и поднимать предметы до 30-40 м. Рычажные лебедки очень удобны в эксплуатации и распространены при использовании, так как имеют надежный фиксирующий механизм. Барабанная система удобна в использовании при извлечении машины из кювета либо поднятии грузов. Стопорный элемент работает автоматически, поэтому людям, работающим под лебедкой, грозит минимальная опасность.

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

  • многоскоростной;
  • червячный.

Многоскоростной вариант обладает несколькими парами шестерён, поэтому усилие отличается одним из самых высоких показателей. Одним из главных недостатков является пропорциональное увеличение скорости. Два мешка будут подниматься вверх очень медленно, но при поднятии груза массой более 2 тонн подъем будет быстрым.

При изготовлении собственной лебедки можно просчитать усилия, которые будут оказываться на устройство, и сделать несколько пар шестерёнок съемными.

При создании лебедки с червячным механизмом необходимо учитывать усилия, которые будут прилагаться к провороту ручки. Основным недостатком этого типа оборудования является постоянное трение, оказывающееся на металлические части изделия. Данная конструкция очень часто ломается на месте червячной пары. Также стоит не забывать про регулярную смазку движущихся частей. Не стоит оказывать чрезмерную нагрузку на весь механизм, так как это приведет к преждевременному выходу из строя оборудования.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство. Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла.

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

  • труба прямоугольного сечения для рамы;
  • готовый вал, или труба круглого сечения;
  • стальной лист толщиной 3-5 мм;
  • шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
  • ступицы для вала;
  • готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Как можно обойтись без лебедки?

Если у вас нет лебедки и времени для ее изготовления, есть простой способ собрать следующую конструкцию:

  1. Берется лом, кусок трубы, прочный трос.
  2. Лом необходимо закопать глубоко в землю. Инструмент используется в качестве оси вращения.
  3. В качестве рычага применяется трубка. Металлические трубы скрепляются с ломом перпендикулярно земле. Ось будет вращаться, поэтому важно надежно скрепить элементы (например, с помощью сварки).
  4. Трос крепится при помощи карабина к лому, а другой конец к объекту, который надо передвинуть.
  5. Далее при помощи трубки происходит наматывание троса на ось.
  6. Чем длиннее труба, тем легче будет происходить намотка.

Преимущества и недостатки самодельной лебедки

Главным достоинством самодельные лебедки является ее высокая ремонтопригодность. Мастер знает все места креплений, а также обладает чертежом, по которому было сделано устройство, поэтому отремонтировать аппарат не составит труда. Даже если было поломана готовая деталь, то, зная конструкцию, ее можно заменить буквально за несколько минут.

Другим преимуществом устройства является невысокая стоимость. Лебедка может изготавливаться из имеющихся в гараже деталей, поэтому их стоимость не учитывается при разработке проекта. Индивидуальная конструкция позволит установить лебедку на любой автомобиль и любую его часть. Специальное крепление обеспечит надежную фиксацию на транспортном средстве либо в гараже.

Самодельные лебедки часто устанавливаются на джипах или вездеходах, что обуславливается условиями эксплуатации по пересеченной местности. Имея под рукой лом, трубу, трос и пару карабинов можно сделать самодельную лебедку даже в неприспособленных для этого условиях.

К недостаткам самодельных лебедок можно отнести их длительность создания. Качественная лебедка, которая изготавливается самостоятельно, может потребовать несколько часов или дней для ее создания. Потребуется использовать профессиональное оборудование и расходные материалы высокого качества. Если все условия будут соблюдены, то автолюбитель получит качественный аппарат, который будет ему служить на протяжении не одного десятилетия.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Ручная лебедка своими руками: Пошаговая инструкция изготовления

Лебедка – одно из древнейших приспособлений, облегчающих перемещение тяжестей, изобретенное человеком значительно раньше, чем он познал законы физики. Принцип действия лебедки основан на правиле рычага: прикладывая к рукоятке незначительные усилия можно двигать и поднимать довольно тяжелые предметы. Лебедки и тали широко используются в хозяйстве для поднятия стройматериалов, перетаскивания грузов и даже для вспашки земли. Лебедки, работающие от ручного или электрического привода также незаменимы для любителей поездок по бездорожью.

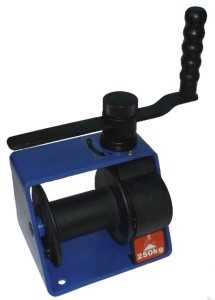

Ручная лебедка

Купить лебедку или сделать ее самостоятельно? Какая конструкция лебедки лучше? Ответы на эти вопросы зависят от того, как часто вы собираетесь ее использовать, какие грузы перемещать. Лебедки с ручным приводом требуют приложения силы, но не зависят от наличия электроэнергии. Лебедка с электроприводом может перемещать грузы с большим весом безо всяких усилий с вашей стороны, но ее нужно подключать к сети или аккумулятору. Ниже приведены конструкции нескольких лебедок, сделать которые можно своими руками, какую лебедку выбрать – решать вам.

Лебедка из троса и куска трубы

Вариант простейшей лебедки, изготовить который можно в буквальном смысле из подручных материалов и за несколько минут, популярен у автолюбителей. Эта конструкция представляет собой трос, жестко закрепленный на отрезке трубы, надетой на ось. Ось вбивается в землю или закрепляется иным способом. Под нижний виток троса подсовывают любой рычаг: черенок от лопаты, трубу, прочную жердь. Вращая рычаг так, чтобы трос наматывался на трубу, вы сможете сдвинуть достаточно тяжелый предмет, например, застрявший автомобиль. Это устройство нельзя назвать полноценной лебедкой, однако ее функции оно выполняет.

Использование автомобильной лебедки

Ручная лебедка

К ручным лебедкам относят любые устройства, позволяющие передвигать грузы и имеющие ручной привод. Наиболее часто встречаются лебедки барабанного типа: на катушку наматывается трос, а вращение катушки осуществляется с помощью рукоятки через редукторную передачу: червячную или  систему звездочек разного  размера. Чем больше передаточное число редуктора, тем меньшее усилие требуется приложить к рукоятке.

Образец ручной лебедки

Для эффективной эксплуатации ручная лебедка должна быть жестко закреплена на неподвижномобъекте, для этого на раме лебедки выполняют крепежные отверстия. Рукоятка соединяется с валом, на котором жестко закрепляется маленькая звездочка. Катушка жестко соединена с большой звездочкой, имеющей сцепление с маленькой. Трос крепят одним концом к катушке, ко второму концу прицепляют карабин или крюк.

Лебедка с ручным или электрическим приводом своими руками

При наличии навыков работы со сварочным аппаратом можно сделать лебедку самостоятельно из подручных материалов.

Делаем лебедку своими руками

Вам понадобится:

  • Труба прямоугольного сечения для выполнения рамы;
  • Труба или готовый вал для барабана;
  • Листовой металл для дисков барабана, толщина 3 мм;
  • Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки;
  • Трубка с диаметром Ø14 – 6 одинаковых отрезков 20 см;
  • Большая и малая звездочки и цепь;
  • Ступицы для крепления барабана на валу и для крепления вала к раме;
  • Рычаг для ручного привода, бензиновый или электрический двигатель, работающий от сети ~220 В или автомобильного аккумулятора;
  • Трос нужной длины с карабином на конце;
  • Сварочный аппарат и электроды;
  • Болгарка с отрезным и шлифовальным диском;
  • Краска и грунтовка по металлу;

Набор гаечных ключей.

Технология изготовления лебедки:

  1. По чертежу болгаркой нарезают трубу прямоугольного сечения 20х20 мм для рамы. Все соединения, выполненные перпендикулярно, получают с помощью обрезки заготовок под углом 45 градусов.

    Чертеж каркаса будущей лебедки

  2. Раскладывают заготовки на ровной поверхности. Сваривают раму лебедки с помощью сварочного аппарата точечно в месте соединения заготовок. Проверяют перпендикулярность углов и соответствие размеров, после чего полностью проваривают швы. Приваривают площадку из листового металла с продольными пазами для крепления электродвигателя привода. Удаляют окалину и заусенцы шлифовальным кругом болгарки.

    Свариваем каркас (раму) лебедки с помощью сварочного аппарата

  3. Зашкуривают раму, покрывают ее грунтовкой по металлу, а после высыхания – краской или эмалью в два слоя.

    Зашкуриваем раму лебедки и покрываем краской

  4. Приступают к изготовлению барабана. Из листового металла вырезают два круга одинакового диаметра – примерно 30 см. В центре каждого круга высверливают отверстие по диаметру вала, также выполняют по шесть отверстий на расстоянии 7-8 см от центра. Рассверливают отверстия для крепления ступиц – по 4 на каждом диске. Крепят ступицы на болтовое соединение. Скрепляют диски барабана с помощью шпилек: закрепляют каждую шпильку в одном диске, надевают на нее трубку Ø14, после чего надевают на шпильки второй диск и затягивают на гайки и контргайки.

    Процесс изготовления барабана для лебедки

  5. Барабан крепят на валу. Вал можно изготовить из металлической трубы подходящего диаметра или использовать готовый вал из высокопрочной стали от любого механизма. На валу с внешней стороны от барабана закрепляют большую звездочку – можно использовать звездочку от коробки передач мотоцикла, например. На выступающие части вала устанавливают ступицы для закрепления барабана на раме.

    Крепление барабана на валу

  6. Устанавливают барабан с валом на раму, закрепляя их с помощью внешних ступиц и болтов. На площадку устанавливают электрический или бензиновый двигатель с жестко закрепленной на выходном валу малой звездочкой. Надевают цепь и регулируют ее натяжение, передвигая электродвигатель по площадке в прямоугольных крепежных пазах до оптимального положения. Цепь не должна провисать, но и слишком сильное натяжение нежелательно – увеличится износ звездочек, также может произойти разрыв цепи. Проверить натяжение цепи можно, покрутив барабан руками – она не должна сдерживать вращения барабана при разматывании троса.

    Процесс присоединения деталей лебедки к раме

  7. Наматывают на барабан трос, закрепив его конец на валу. Второй конец троса снабжают прочным карабином. Для удобства передвижения лебедку закрепляют на раму с колесной парой с помощью хвостовика.

    Наматывают барабан на трос

  8. Хвостовик с противоположной стороны предназначен для крепления лебедки к автомобилю. Барабан в этом случае рекомендуется закрыть защитным кожухом, предотвращающим попадание грязи и осадков на трос.

    Крепление лебедки к автомобилю

  9. Если привод планируется выполнить универсальным, то с внешней стороны вала можно предусмотреть крепление рукоятки. В этом случае при отсутствии топлива или электроэнергии можно  будет использовать лебедку вручную.

Представленная конструкция лебедки проста и надежна, и хотя в ней нет возможности переключения передаточного числа, реверса и других вспомогательных функций, задачу по перемещению тяжелых грузов в горизонтальной плоскости она выполняет отлично. При необходимости поднять груз на большую высоту такую лебедку можно использовать в сочетании с ручной талью или просто перекинув трос через прочную опору.

Таким образом в сегодняшнем уроке мы рассмотрели создание ручной лебедки своими руками, подписывайтесь на нашу группу и будьте в курсе всех значимых новостей!.

stroyvopros.net

Как сделать ручную лебедку своими руками

Другие электроинструменты

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте. Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями. Отдельные нюансы раскрывает подборка видео.

1

Виды лебедок – конструкция и принцип работы

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

  1. 1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
  2. 2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
  3. 3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

1.1

Привод механизмов – ручной и машинный

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия. Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик. Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

  • компактные размеры, за что их особенно ценят автолюбители;
  • мгновенная готовность к использованию без особой подготовки;
  • возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
  • простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

1.2

Типы подъемных механизмов с использованием физической силы

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу. Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

1.3

Какое устройство выбрать для автомобиля?

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

2

Как вытащить машину, используя простейшие средства?

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

  • Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
  • Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
  • Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

3

Стационарная лебедка с ручным приводом

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

  • каркас из профильной трубы 20×20 мм;
  • барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
  • вал;
  • 6 втулок длиной 200 мм из трубок диаметром 14 мм;
  • рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам. После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют. Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

  • под крепление ступиц – 4 штуки;
  • в центре – под вал;
  • отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками. Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка. На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

4

Устройство с червячным механизмом

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки. Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам. К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

  1. 1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
  2. 2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
  3. 3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
  4. 4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Шестерня Глиста

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода. Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин. Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

  • на оба конца вала устанавливают подшипники или втулки из латуни;
  • надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
  • насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
  • окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

5

Переделка китайской рычажной лебедки

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

  • «собачки» поднимаются флажком;
  • рычаг двигают в сторону человека;
  • происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

obustroen.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
