Ручные горелки газовые – Газовая горелка на баллон: рекомендации по выбору

alexxlab | 30.01.2019 | 0 | Вопросы и ответы

Содержание

Портативные газовые горелки | Сварка своими руками

Портативные газовые горелки (ПГТ) – сравнительно новое изобретение цивилизации – это полезные помощники в решении широкого спектра задач. Если раньше нужно было еще помучиться, чтобы разжечь специальную лампу, то ПГТ включается и достигает рабочего режима (температура, интенсивность пламени) за считанные секунды.

Существует множество вариантов использования горелок.

Первое, что приходит в голову – это пайка. Некоторые типы горелок позволяют проводить самые примитивные виды паяльных работ, для тугоплавких припоев или пайки алюминия применяют ПГТ с большей мощностью.
Второе, использование в домашних условиях или в гараже. Это может быть удаление старой краски путем ее нагрева и сгорания (реставрация старых оконных рам), разогрев старой заржавевшей резьбы и т.д., и т.п.
Третье, ПГТ незаменим на природе. Больше не нужно мучиться со спичками, пытаясь разжечь отсыревшую древесину. Можно даже не разводить костер и быстро приготовить или подогреть продукты непосредственно на горелке.

Что предлагает рынок? Какие виды горелок?

TOURIST. Не имеет системы для образования направленного факела пламени. Мощность регулируется вентилем. Используется в паре с цанговым баллоном. Удобна на отдыхе и для обжига старых ЛКП. Дешевое и эффективное устройство

Пистолет SUPER JET позволяет уже получить не просто грелку, дает направленный факел с ярко выраженным голубым ядром пламени, как на профессиональном оборудовании. С помощью этого устройства вы можете помимо прочего заниматься пайкой, однако для цветных металлов такой девайс слабоват ( из-за высокой теплопроводности трудно будет разогреть изделия до нужной температуры).

Оснащен пьезоподжигом. Обладает достаточной тепловой мощностью. Компактный: помещается в кармане.

Газовая паяльная лампа

Для домашних работ и более серьезного использования в мастерских для пайки, термоусадки и т.д. Комплектуется различным насадками.

Категории : Вспомогательные инструменты Пайка Метки: Портативная газовая горелка

svarka-master.ru

Виды газовых горелок и принципы их работы

Независимо от вида газовых горелок, все они представляют собой приспособление для смешения кислорода и газообразного топлива, которое затем поступает к выходному отверстию, обеспечивая устойчивый факельный огонь. Рассматриваемые приспособления делятся на несколько категорий, обладают широким спектром преимуществ. Наряду с простотой использования, элемент демонстрирует быстрый запуск, нагрев и последующую эксплуатацию. Рассматриваемые приспособления применяются в обустройстве промышленных, бытовых котлов и печей.

Общие сведения

На современном рынке предлагается два вида газовых горелок, разделяемых по типу подачи и образования рабочей смеси. Один из вариантов включает в свою конструкцию инжекторное устройство атмосферного типа. Второй аналог обладает вентиляционной системой с наддувом. Инжекторы преимущественно входят в оборудование отопления с соответствующими типами котлов. Версия со встроенным вентилятором больше подходит для нагрева, поскольку является эффективнее.

Назначение элементов:

Подача воздушно-газовой смеси к рабочему очагу возгорания.
Смесеобразование.
Стабилизация участка воспламенения.
Поддержка необходимой интенсивности горения.

Виды газовых горелок

Ниже приведены основные типы рассматриваемого оборудования:

Диффузионный вариант – это модель, в которой воздух и горючее смешиваются непосредственно во время горения.
Инжекторная модификация представляет собой приспособление, в котором компоненты смешиваются предварительно, при этом одна из сред для горения подсасывается в камеру второго резервуара (эжекционная версия).
Газовая горелка для печи с полным ранним соединением. У таких вариаций смесь для сгорания поставляется перед выходным отверстием в готовом виде. Некоторые модели выдают короткое и практически не светящееся пламя.

Особенности

Модификации первого типа включают в себя конструкцию подачи воздуха и газа по отдельности. Дополнительно в процессе участвуют элементы, отвечающие за процесс смесеобразования. При работе в топку подается наполнитель из газа и воздуха в виде турбулентного потока с разными полями концентраций горючего и окислителя в поперечном сечении. После входа состава в отсек высокой температуры, он воспламеняется.

Часть рабочего потока, где вместимость газа и воздуха представлена в стехиометрических пропорциях, выгорает кинетическим образом. В зонах незавершенного образования данная процедура протекает в диффузном режиме. Совмещение компонентов горючего в топке осуществляется посредством специального устройства, отвечающего за движение отдельных частиц и критерии выхода потока из смесителя.

Ниже приведены характеристики газовой горелки турбулентного типа:

Смешение газа и воздуха осуществляется диффузионно.
Поскольку совмещение компонентов состава является тормозящей частью общего процесса, требуется интенсификация рабочих режимов. Она достигается за счет снижения подаваемого потока путем затяжки направляющих лопаток либо поступлением смеси в малых дозах.
Сфера применения рассматриваемых горелок: обогрев бытовых и промышленных котлов.
Прибор имеет широкий диапазон регулирования, что позволяет увеличить его производительность.
Наблюдается возможность сжигания значительного количества газа при относительно малых габаритах.
Простота конструкции с комбинированным использованием угольной пыли или мазута.
Показатель мощности – от 60 кВт до 60 МВт.

Обзор газовых горелок

При выборе прибора следует учитывать его технические характеристики, тип подачи топлива, совместимость с другими устройствами и принцип работы. Среди потребителей популярными являются несколько разновидностей горелок. Обзор начнем с модификации КЧМ. Чаще всего она эксплуатируется в котлах, трансформированных из твердотопливных аналогов или СПГ. Конструкция оборудована тремя форсунками и автоматикой.

Второй популярный тип газовых горелок – «Очаг». Устройство представляет собой пневматический механизм с автоматическим функционалом. Оно отличается повышенным уровнем безопасности и прекращает работу в следующих случаях:

При недостатке тяги.
Если гаснет пламя.
Вследствие нарушения подачи природного газа.

«Очаг» имеет контроллер давления топлива, что дает возможность оптимизировать горение, даже при сбоях в основной системе. Указанные модели отличаются простотой обслуживания, в конвективном отсеке не собирается сажа.

Другие аналоги

Среди прочих видов газовых горелок выделяют такие модификации:

«Купер». Это оборудование ориентировано на работу практически с любыми разновидностями теплоносителей. Среди преимуществ модели – возможность монтажа без проведения сварочных и сложных слесарных действий.

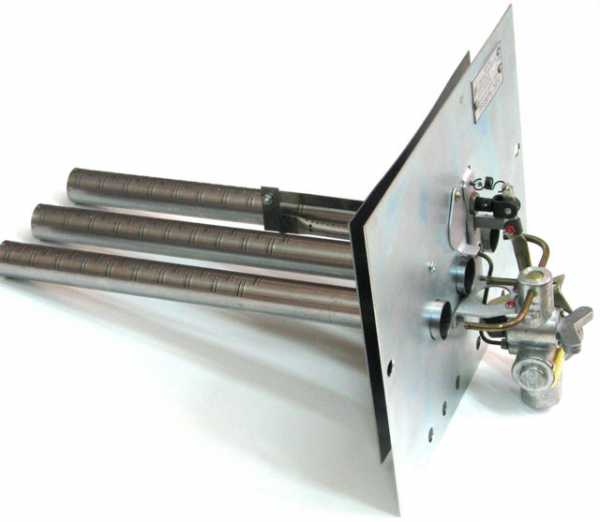

Для котлов ДКВР. Прибор представляет собой блочный механизм с принудительной подачей кислорода. Используется указанное оборудование в паровых промышленных узлах соответствующей мощности. КПД агрегата составляет до 94-х процентов. Изделие функционирует по диффузному или наддувному принципу. Усилить эффективность работы позволяют мощные вентиляторы.
Для КВР. Эти бытовые газовые горелки рассчитаны на работу в котлах с твердым топливом. Стабильность работы обеспечивает атмосферная или инжекторная подача смеси. При подборе указанной модификации особое внимание следует обратить на показатели безопасности и подходящей мощности.

Варианты из керамики

Подобные инфракрасные обогреватели, как правило, не требуют подключения к основной магистрали, отличаются мобильностью, работая от баллона со сжиженным газом. Воздух нагревается посредством специального излучения.

Керамическая газовая горелка не рассчитана на равномерный обогрев большого помещения. Несмотря на локальное воздействие, указанный прибор имеет ряд преимуществ. Во-первых, нет необходимости в длительном ожидании тепла, буквально через минуту прогревается до необходимой температуры обрабатываемая зона. Во-вторых, приспособление можно использовать на открытых участках (беседке, террасе или крыльце).

Устройство керамической газовой горелки не отличается сложностью. В металлический корпус помещается основной элемент, а также регулятор с системой клапанов. Они отвечают за безопасность, обеспечивая отключение механизма при различных сбоях в работе или опрокидывании. За обогрев отвечает керамическая инфракрасная панель, преобразующая энергию топлива в излучаемое тепло.

Походная версия

Далее рассмотрим портативный вид газовой горелки и принцип его работы. Устройство относится к керамическим вариантам, идеально подходит для обогрева палатки во время туристических походов. Модель отличается компактностью, без проблем помещается в рюкзак. Модификацию можно эксплуатировать как внутри палатки, так и на улице.

Поскольку устройство обладает повышенным уровнем пожарной опасности, без присмотра оставлять его включенным не следует. Запрещается во время использования снимать решетку, сушить легковоспламеняющиеся вещи или накрывать. Прибор имеет простую конструкцию в виде баллончика и подающего сопла. Тем не менее производители категорически не рекомендуют производить ремонт газовых горелок или их разборку самостоятельно, без участия специалиста.

Модели с пьезоподжигом

Эксплуатация указанного приспособления максимально проста. Конструкция не засоряется, не требует дополнительного прогрева, исключает появление неприятных запахов. Газовая горелка с пьезоподжигом обладает широким функционалом, особенно популярна модификация этого типа среди туристов, охотников, рыбаков. Кроме того, прибор применяется для спайки некоторых материалов.

Разновидности:

Портативные модели. Они представляют собой конструкцию из баллона с топливной смесью и специальной насадки, закрепленной на резервуаре с газом либо посредством переходника в виде шланга. К особенностям указанного типа относят возможность установки на верхнюю часть корпуса посуды подходящего диаметра.
Настольные версии – горизонтальные устройства с большой поверхностью для варки. Газовый баллон помещается в корпусную часть, фиксируется при помощи цангового захвата. Такие модификации могут подключаться через специальный переходник.
Комбинированные горелки. Приспособление изготавливается в виде насадок, которые оснащены небольшим резервуаром с газом.

Устройство

В конструкцию газовой горелки с пьезоподжигом входит сопло для подачи пламя, регулятор топлива, пьезовый элемент (приводится в действие посредством кнопки или курка). Своей популярностью рассматриваемые модификации обязаны простоте обслуживания и дешевизне. Самый простой вариант – это рассекатель газовой струи с корректором мощности. Последний элемент накручивается непосредственно на баллон, дополнительно играет роль подставки. Среди преимуществ – компактные габариты, низкая цена, малый вес.

На рынке также представлены и более сложные конструкции горелок. Подобные приборы включают в себя складные ножки, специальный вентиль, отличаются устойчивостью. При этом они имеют большую массу и габариты. Подробнее следует остановиться на самом пьезовом элементе. Многие современные печи оснащаются этим механизмом, основной задачей которого является автоматический поджог горючего. Плюс этой опции заключается в отсутствии необходимости использования спичек или зажигалки. Как показывают отзывы пользователей, не стоит полагаться полностью на указанную опцию, она является одной из самых уязвимых деталей печи. Тем не менее при правильной эксплуатации элемент прослужит длительное время.

Плюсы и минусы пьезовых модификаций

К преимуществам таких моделей потребители относят следующие моменты:

Простоту конструкции.
Надежность.
Экономичность.
Малый вес и габариты, облегчающие хранение и транспортировку прибора.
Длительный рабочий ресурс.
Наличие возможности приготовления и разогрева пищи в отдаленных местах автономно.

Имеются и некоторые недостатки у данных приспособлений, а именно:

Проблема с утилизацией резервуаров.
Нестабильная работа при низких температурах.

С учетом всех плюсов и незначительных минусов, газовая горелка для печи остается одним из самых популярных вариантов, по сравнению с электрическими или твердотопливными аналогами.

Безопасность

Эксплуатация газовых приборов должна осуществляться только в хорошо проветриваемых помещениях или комнатах, оснащенных надежной вентиляционной системой. Рядом с горелками не должны располагаться легковоспламеняющиеся предметы и другие источники возгорания.

Перед розжигом горелки и во время ее функционирования запрещено направлять пламя на части тела или вещи. Баллон нельзя отсоединять в процессе работы устройства. Отключать резервуар необходимо только после остановки подачи топлива на горелку.

Хранить прибор следует в недоступном для детей месте, рекомендуемый диапазон температур – не выше 40 градусов. Рекомендовано в процессе эксплуатации иметь рядом огнетушитель или другое противопожарное средство.

Стоит отметить, что подготовка к розжигу агрегата должна проводиться во время плановых работ по обслуживанию газовых приспособлений. Обычно эта процедура выполняется перед отопительным сезоном. Категорически запрещено эксплуатировать горелки без предварительной их проверки.

Краткий итог

Газовое оборудование, применяемое в промышленной сфере и котельных, мало чем отличается от бытовых аналогов. Среди особенностей – возможность выдерживать высокое давление и наличие фильтров для отсеивания частиц пыли, смол и прочих продуктов отработки. Такое решение дает возможность увеличить экономичность и техническую эффективность устройств.

fb.ru

виды горелок с автоматикой, атмосферная горелка для газового бытового котла

Содержание:

Одним из важнейших элементов всех газовых нагревательных приборов является горелка. Ее располагают под теплообменником. Назначение газовой горелки для отопительного котла – это обеспечение сгорания топлива и генерация тепловой энергии. Далее тепло поглощается теплообменником и направляется в систему обогрева.

Конструкционные особенности газовой горелки

Этот элемент агрегата создает устойчивое пламя, именно в горелке сжигается поступающее в прибор топливо. Затем полученное тепло двигается вверх, где находится теплообменник, по которому перемещается жидкий теплоноситель. Продукты сгорания и излишки тепла уходят в атмосферу тем или иным способом.

Газовая горелка имеет несложное устройство, она состоит из нескольких главных узлов, среди которых:

Форсунка – служит для выброса газа.
Система розжига – предназначается для поджигания газообразного топлива.
Датчик, контролирующий наличие горящего пламени.
Система автоматизации – отслеживает температурные показатели.

Так упрощенно выглядит конструкция.

Современные газовые горелки для котлов отопления – устройства, которые должны соответствовать ряду требований:

Бесшумная работа. Является важным качеством. Многим потребителям знакомы проточные водонагреватели советских времен, в которых пламя сильно шумело. А вот современные модели функционируют относительно тихо. Также при выборе устройства следует обратить внимание на розжиг, поскольку не должно быть взрывов и хлопков. На уровень шума дополнительно влияет конструкция камеры сгорания.

Продолжительный период эксплуатации. В старых моделях газовых агрегатов горелки работали долго, поскольку в то время оборудование делалось на века. Сейчас подобные технологии не используют, поэтому данные элементы, установленные в газовых котлах, ломаются довольно часто. В этом случае специалисты рекомендуют приобретать приборы, выпускаемые под известными торговыми марками, для которых используют качественные комплектующие. Не стоит покупать китайское оборудование непонятного изготовления и дешевые котлы отечественного производства, поскольку в них часто монтируют недолговечные горелки.
Полное сгорание газообразного топлива. Это важное требование, поскольку горелка должна сжигать природный газ полностью с минимальным выделением продуктов горения и других сопутствующих соединений, включая угарный газ. На степень сгорания также влияют остальные узлы. Не следует забывать об обустройстве качественного отвода газов – для этого нужно сделать дымоход, имеющий хорошую тягу.

Принцип функционирования газовой горелки отличается простотой:

Агрегат фиксирует наличие несоответствия между температурой в отопительном контуре с показателями, заданными пользователями оборудования.
После открытия газового клапана топливо поступает в горелку.
Одновременно срабатывает система розжига.
После того, как газ зажегся, появляется пламя.

Одновременно начинается работа датчика пламени, который контролирует его наличие: если вдруг потух огонь, автоматика перекрывает поступление топлива. После достижения в отопительной системе нужной температуры подача газа прекращается.

Функция отслеживания наличия пламени в горелках производители реализуют по-разному. В некоторых агрегатах устанавливают простой термоэлемент, а автоматические котлы на базе электроники снабжают системой ионизационного контроля.

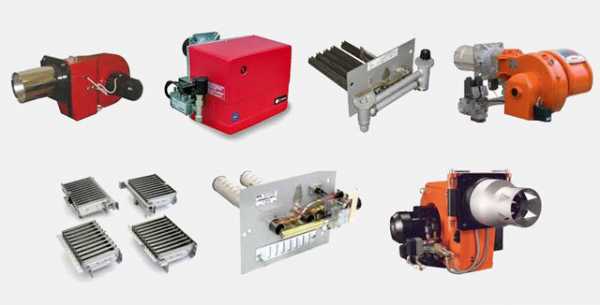

Виды газовых горелок

Продолжительное время в стране на рынке отопительного оборудования были представлены только простые, не автоматизированные котлы без сложной электроники. Им требовалось обустройство полноценных дымоходов, а размещали их в хорошо вентилируемых помещениях. Сегодня в продаже имеются приборы, функционирующие практически в любых условиях. Вместе с ними реализуют традиционные модели.

Бывают следующие виды горелок:

атмосферные;

закрытого типа;
с горящим запальником;
с электронным розжигом.

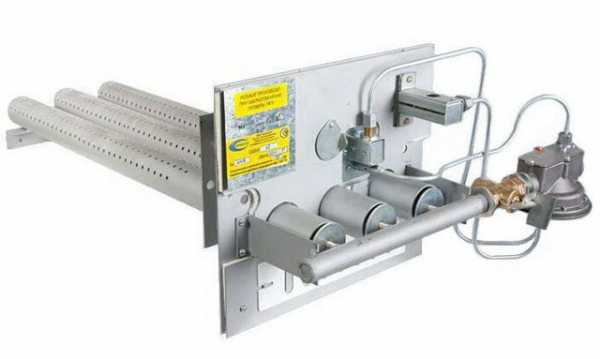

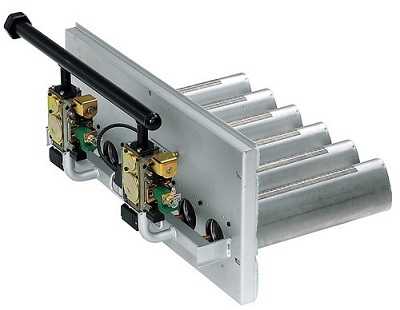

Атмосферные горелки

Наличие горелки атмосферного типа существенно упрощает конструкцию нагревательных приборов. Работают такие устройства в результате естественного притока кислорода, а чтобы удалить продукты сгорания монтируют дымоходы. Поскольку забор кислорода происходит из помещения, то в нем необходимо сделать качественную вентиляцию.

Достоинства котлов, в которых установлена атмосферная газовая горелка, следующие:

Простое конструкционное устройство, что положительно отражается на стоимости оборудования.
Низкий уровень шума. В приборе нет дополнительных вентиляторов, слышен только гул пламени.
Высокая степень надежности. Поскольку прибор состоит из минимального количества комплектующих деталей, он ломается редко.
Энергонезависимость. Так как работа агрегата не зависит от наличия электричества, его можно эксплуатировать в домах, где отключено электроснабжение.

Имеются и отрицательные моменты:

Невысокий КПД. Котлы с закрытыми горелками имеют более совершенную конструкцию, они эффективнее и экономичнее.
Обязательное обустройство дымохода, который необходимо выводить на крышу, что влечет за собой дополнительные финансовые расходы.
Устанавливать котел под газовую горелку следует в специально предназначенном для этого помещении, где имеется окно и вентиляция, а такие требования выполнять иногда проблематично.

Также нельзя исключать возможность неполного сгорания газообразного топлива.

Горелки закрытого типа

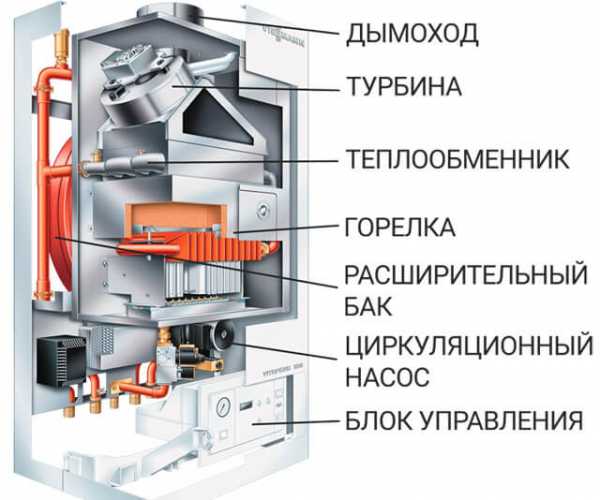

В настоящее время отопительное оборудование оснащают горелками закрытого типа. Подобные котлы называют «турбированными». Для их эксплуатации требуется монтаж компактных дымоходов, которые нередко выводят прямо за стенку, когда дом только строится. В этом случае значительно упрощается создание вентиляционных каналов и дымоходной системы.

Котел, оборудованный закрытой камерой сгорания, является отопительным агрегатом, в котором газовую горелку помещают в специальную камеру. В нее кислород поступает извне посредством коаксиального дымохода. Также через него удаляются продукты, образовавшиеся в процессе горения топлива.

Всеми потоками в коаксиальном дымоходе управляет мощный вентилятор, в котором обороты регулируются в автоматическом режиме. Он представляет собой конструкцию, состоящую из труб разного диаметра. Их помещают одну в другую.

Служит подобный дымоход для забора воздуха и удаления продуктов горения. Выводят его через близлежащую стену, соблюдая расстояние в полметра от оконных проемов, иногда к монтажу предъявляют более строгие требования.

Газовые приборы с закрытыми горелками обладают рядом достоинств:

Возможность размещения в помещении разного назначения – на кухне, в ванной, в подвале и даже в спальне.
Обеспечение повышенной безопасности, поскольку топливо сгорает в абсолютно изолированной камере. Если газ неожиданно потухнет, а автоматика не сработает, газовоздушная смесь будет удалена за пределы здания или помещения.
Высокий показатель КПД. Агрегаты с закрытым типом горелки более эффективны, но это обстоятельство касается не всех моделей котлов.
Эффективное управление температурным режимом, для чего используют систему регулировки скорости вращения вала у вентилятора.
Экологичность – газ сгорает почти полностью.

Имеются и недостатки:

Сложное устройство – закрытая газовая горелка для бытового котла имеет непростую конструкцию, что затруднят ремонтные работы.
Пониженная степень надежности. Чем большее количество деталей, тем чаще ломается оборудование.
Высокая стоимость. «Турбированный» агрегат стоит на 10 – 15 % дороже по сравнению с атмосферными аналогами.
Повышенный уровень шума, который зависит от выбранной модификации. Встроенный в систему вентилятор сильно гудит.
Энергозависимость. В случае отключения электричества оборудованием прекращает работу. Решить данную проблему поможет приобретение источника бесперебойного питания.

Несмотря на наличие вышеперечисленных недостатков, данные типы котлов довольно востребованы у потребителей. Горелками закрытого типа оснащают конденсационные агрегаты, отличающиеся высоким КПД за счет использования тепла, которое выделяют продукты сгорания.

Разнообразие горелок по типу розжига

Самым простым считается способ розжига с фитилем – с горящим запальником. При срабатывании автоматики, газ поджигается фитилем, после чего прибор начинает греть жидкость. Отрицательных моментов в этом два – повышенный расход топлива и недостаточная степень безопасности, поскольку запальник может погаснуть. Первичный розжиг выполняется спичками или с применением пьезоэлемента.

Вторым способом является электронный розжиг в газовом приборе – его обеспечивает высоковольтный преобразователь, энергия для которого поступает за счет электричества или батареек. Читайте также: “Как работает газовая горелка для печи – виды, преимущества использования”.

Первый способ задействуют в энергонезависимых приборах – в них нет электроники, а второй вариант – когда применяют для котлов отопления газовые горелки с автоматикой. В этом случае кроме электроники на борту устанавливают модули ионизационного контроля над пламенем.

Для розжига горелки может быть использован разный вид топлива. Подаваемый из магистрали природный газ отличается большей чистотой, он поступает с оптимальным давлением, поэтому пламя в приборе не коптит. Такие котлы подключают к сети, не совершая переделок.

В продаже имеются горелки, которые могут функционировать на пропане. Для этого потребуется перенастройка системы и монтаж жиклера. Пламя при его сжигании отдает желтым свечением, при этом имеет место повышенное отложение копоти на стенах дымохода. Жиклеры нормализуют давление пропана до нормального значения, их поставляют в комплекте или покупают.

Горелки для универсального оборудования

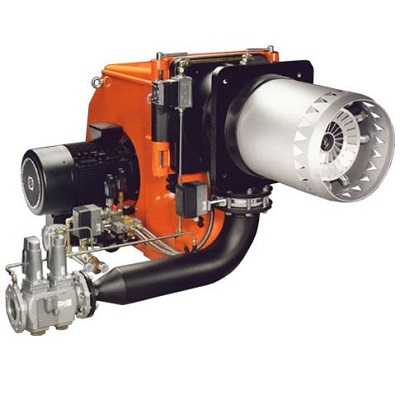

Предназначенные для твердотопливных котлов отопления газовые горелки имеют сложное устройство. Они предназначаются для перевода отопительных приборов с одного вида топлива на иное. Благодаря особой конструкции после приобретения универсального агрегата, работающего на дровах, при появлении в населенном пункте газовой магистрали его можно перевести на функционирование с использованием природного газа.

Производят автоматические газовые горелки для приборов на твердом топливе в соответствии с вентиляторной схемой. После подачи газ смешивается с воздухом, а затем подготовленная топливно-воздушная смесь направляется в форсунку. Здесь она зажигается, при этом образуется факел пламени, имеющий высокую температуру.

На борт газовой горелки монтируют систему автоматики, мощный вентилятор, специальный фильтр и редуктор. Чтобы агрегат функционировал, требуется наличие электропитания. Само устройство обладает модульной (съемной) конструкцией.

Примером такого устройства является изделие для котлов Купер. Сам прибор является пеллетным, но его можно перенастраивать на природный или сжиженный газ, если к нему подключить сменную горелку.

Самодельные горелки

Некоторые домашние умельцы изготавливают своими руками газовые горелки для нагревательных агрегатов, в частности под твердотопливные приборы. Специалисты советуют этого не делать, поскольку их использование небезопасно. Кроме этого такую конструкцию подключать к газовой магистрали никто не разрешит.

Самодельная горелка не является оптимальным вариантом. Лучше всего купить простой газовый энергонезависимый прибор и перевести его работу на баллонный газ.

teplospec.com

Газовая горелка для кровельных работ своими руками: редуктор, ремонт, как пользоваться?

Прошедшее десятилетие характеризовалось появлением революционных изменений в технологии обустройства покрытия мягкой кровли. Классический рубероид уступил место современным наплавляемым материалам. Изменился и состав инструмента, необходимого для выполнения кровельных работ. Ведро с битумом и кисть вытеснила кровельная горелка.

Что это за оборудование?

Газовая горелка – незаменимый ручной инструмент для выполнения работ по монтажу покрытия мягкой кровли современными наплавляемыми материалами. Факел пламени, формируемый работающей горелкой, позволяет создать локальный нагрев поверхности для выполнения на кровле следующих операций:

просушивание влажных участков подстилающей поверхности;
разогрев и расплавление нижнего битумного слоя наплавляемого рулонного материала.

Помимо выполнения работ на крыше кровельная газовая горелка находит применение:

для нагревания до необходимых температур различных изделий и материалов;
при пайке металлов легкосплавными припоями;
для обжигания старого лакокрасочного покрытия.

Устройство и принцип работы горелки

В состав кровельной газовой горелки входят следующие элементы:

форсунка – подаёт газ в зону горения через специальный калиброванный жиклёр;
стакан горелки – производит смешение горючего газа с подсасываемым через отверстия воздухом, защищает пламя в зоне горения от задувания ветром;
регулирующий вентиль – перекрывает подачу газа, позволяет регулировать длину факела пламени;
магистральная трубка – отдаляет зону горения в стакане от рукоятки и руки оператора;
деревянная либо пластиковая рукоятка – позволяет оператору удобно держать горелку в руке.

Для работы горелки потребуется следующее дополнительное оборудование:

баллон со сжиженным газом;
газовый редуктор – понижает давление газа из баллона до рабочего (0,1 – 0,15 МПа), стабилизирует газовый поток в горелке;
гибкий шланг – соединяет горелку с выходом редуктора.

Вес горелки небольшой, не более 1 – 1,5 кг. Многие модели имеют возможность переключения в дежурный режим, когда при недлительных перерывах в работе подача газа снижается до минимума, позволяющего не погаснуть пламени.

Удобная опция, экономит газ и избавляет от необходимости повторного зажигания горелки после перерывов в работе. Для розжига горелки, как правило, используется внешний источник пламени: спички или зажигалка.

Модели горелок для кровли

ГГС-1 – наиболее простая и востребованная модель. Длина факела пламени 600 мм. Универсальность и малый вес определяют широкий спектр применения.
ГГ-2 – базовая модель газовой горелки. Обладает прекрасным соотношением цена – качество. Прекрасный выбор для мастеров, выполняющих ремонт кровли своими руками.
ГГ-2У – модель аналогична ГГ-2, отличается более короткой магистральной трубкой. Удобна для работы в труднодоступных местах.
ГГ-2С – начало профессиональной серии. Горелка приспособлена для работы при сильном ветре.
ГГК-1 – обладает утяжелённым стаканом и курковым механизмом подачи газа.
ГГС-4-1,0 – имеет 4 стакана, одновременно охватывает пламенем всю ширину рулона. Значительно ускоряет работу при больших объёмах кровельных работ.

Применение газовых горелок

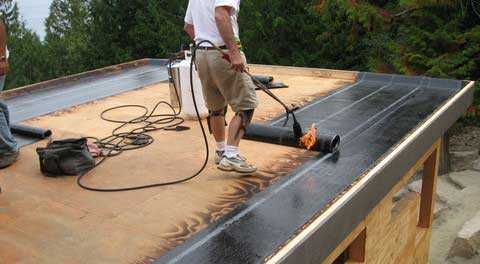

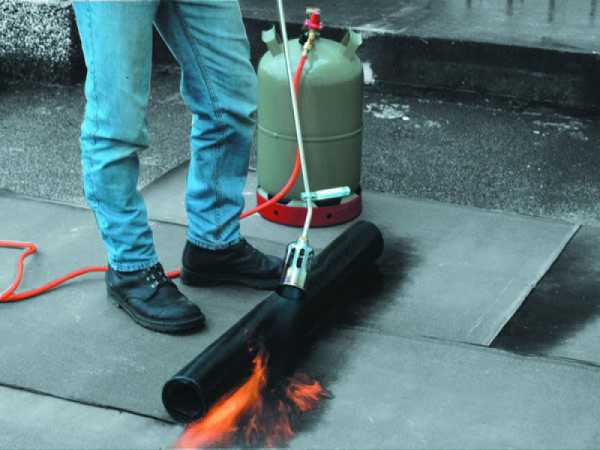

Газовая горелка является практически незаменимым инструментом при кровельных работах с применением наплавляемых материалов. Хорошо подобранная качественная горелка позволяет бригаде из двух человек за один световой день уложить до 60 рулонов наплавляемого материала.

При выполнении работ с открытым пламенем особое внимание должно уделяться неукоснительному соблюдению всех правил пожарной безопасности. Так, если покрываемая зараз площадь превысит 500 квадратных метров, обязательным условием является наличие на объекте пожарных шлангов.

Должен быть обеспечен доступ к шлангам со всех четырёх сторон укрываемой поверхности и возможность пролива водой любой точки настилаемого покрытия.

Этапы работы при укладке материала с использованием кровельной горелки

Работы по обустройству кровли рулонными наплавляемыми материалами выполняются в несколько этапов:

подготовка укрываемой поверхности, удаляется старое битумное покрытие;
поверхность крыши тщательно выметается, для удаления мусора и пыли удобно воспользоваться сжатым воздухом;
если присутствуют значительные неровности, выполняется бетонная стяжка;
увеличение адгезии покрытия достигается нанесением на укрываемую поверхность тонкого слоя праймера или специальной полимерной мастики;
рулон наплавляемого материала осторожно прогревается пламенем газовой горелки, изменение цвета рисунка на нижней поверхности материала указывает на достижение необходимой температуры;
рулон раскатывается и материал плотно прижимается к укрываемой поверхности ручным катком;
каждый последующий рулон размещается таким образом, чтобы с предыдущей полосой материала образовался нахлест шириной в 8 – 9 см.

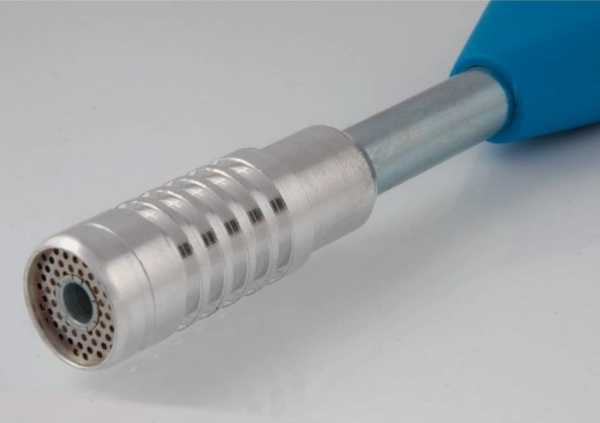

Как изготовить газовую горелку своими руками?

Сегодня производители предлагают огромный ассортимент газовых горелок, способный удовлетворить практически любого пользователя. Но, бывают случаи, когда самодельный инструмент занимает достойное место в домашней мастерской.

Изготовление газовой горелки своими руками вполне осуществимо в домашних условиях. Если по тем или иным причинам вы не можете купить, сделать горелку, можно взять в аренду/, в прокат.

Что для этого потребуется:

Газовый жиклёр с диаметром проходной части сопла 0,8 мм. Проще всего подобрать от отслужившего свой срок автомобильного карбюратора. Комплектом дополнительных жиклёров зачастую комплектуются домашние газовые плиты.
Газовая магистраль – медная или латунная трубка длиной в 70 – 80 см. Диаметр и толщина стенок подбираются такими, чтобы можно было с одного края нарезать внутреннюю резьбу для закрепления жиклёра.
Деревянная или пластиковая рукоятка. Широкий выбор вариантов. Должно быть красиво и удобно.
Стакан — является корпусом горелки и ограждает зону горения. Можно подобрать кусок тонкостенной металлической трубы длиной в 100 – 140 мм, внутренним диаметром 25 – 40 мм. Можно изготовить из листового металла толщиной в 0,8 – 1 мм. Края соединить сваркой или с помощью заклёпок. Материал для изготовления – мягкое железо, медь, латунь.
Регулирующий вентиль. Пожалуй, наиболее сложный вопрос в конструкции. Должен легко перекрывать газ, быть удобным в пользовании. Можно поискать среди водопроводной арматуры, можно подобрать с отслужившей свой срок домашней газовой плиты.
Газовый баллон, редуктор, гибкий шланг. Не стоит ничего изобретать, взять готовое. Эти элементы напрямую затрагивают вопросы безопасной эксплуатации.

Сборку производим в такой последовательности:

В трубке газовой магистрали с одной стороны нарезаем внутреннюю резьбу и вкручиваем жиклёр.
К этой же стороне трубки снаружи прикрепляем стакан. Используем три распорки из подручного материала.
В рукоятке просверливаем отверстие, вставляем в него другой конец газовой магистрали и фиксируем при помощи клея.
Выход регулирующего крана соединяем с концом магистрали, выступающим с задней части рукоятки.
Вход регулирующего крана подключаем к гибкому шлангу, фиксируем хомутом.
Соединяем второй конец гибкого шланга, редуктор, газовый баллон.
Подаём газ, ожидаем пока газ вытеснит воздух, находящийся в шланге.
Поджигаем, регулируем необходимую длину пламени.

При изготовлении горелки своими руками необходимо помнить, что газовая горелка – инструмент повышенной опасности. Тщательно обдумывайте каждую операцию. Необходимо исключить возможность утечки газа при работе самодельной горелки.

Правила безопасности при работе с газовыми горелками для кровли

Выполнение работ на крыше с использованием газовой горелки затрагивает сразу несколько разделов охраны труда:

работа на высоте;
работа, проводимая с открытым огнём;
обращение с легковоспламеняющимися веществами.

Пользоваться, строго соблюдая технику безопасности – это основа сохранения жизни и здоровья человека.
Соответственно, весь комплекс мер по обеспечению безопасности условно можно разделить на три части.
Меры, предупреждающие падение рабочего с высоты:

наличие обуви, препятствующей соскальзыванию рабочего с поверхности крыши;
страховочные приспособления для исключения падения с высоты;
наличие ограждения рабочей зоны, ходовых мостков и т. д.

Меры по защите рабочих от воздействия повышенных температур:

наличие специальной одежды, рукавиц;
нельзя направлять факел пламени в сторону людей или элементов газовой установки;
нельзя выходить за пределы рабочей зоны или подниматься по лесам с зажжённой горелкой в руках.

Меры противопожарной безопасности:

обеспечить наличие в рабочей зоне первичных средств пожаротушения;
работы с открытым пламенем могут выполняться в светлое время суток в промежутке времени от 8 до 18 часов;
в рабочей зоне может одновременно находиться не более одного баллона со сжиженным газом;
необходимо исключить нагрев газового баллона;
не допускать перегрева и воспламенения наплавляемого материала.

Перед началом работ необходимо осмотреть газовое оборудование и убедиться в его работоспособности. Проверить герметичность соединений баллона, редуктора, шланга и горелки.

Выводы

Практика показывает, что для успешного выполнения любой работы необходимо решить две основные задачи:

тщательно и всесторонне изучить предмет предстоящей работы;
правильно подобрать необходимый инструмент.

Знание даёт 50% успеха в предстоящей работе, а качественный, с умом подобранный инструмент – 80%. Действуйте, все в ваших руках!

krovlya777.ru

Газовая горелка для отопления дома: виды, типы, обзор моделей

Немалое количество жителей городских многоэтажных домов устанавливают в своих домах индивидуальное отопление. Таким образом удается получить независимость от графика подачи тела в централизованных сетях и обеспечить разумную трату финансов за обогрев жилища.

В большинстве случаев за нагрев теплоносителя отвечает газовое оборудование. Одно из центральных мест в такой автономной системе занимает горелка газовая для отопления. О том, что это такое и как правильно подбирать съемный элемент – в нашей статье.

Общая информация

В большинстве случаев напольные и настенные котлы уже укомплектованы таким изделием, и это самый лучший вариант. Производитель выбирает горелку согласно типу оборудования, правильно ее устанавливает и калибрует под определенные параметры, после чего котел уже готов к эксплуатации. Но также можно приобрести горелку отдельно, хотя это и не просто – нужно очень точно подобрать соответствующий элемент в соответствии с габаритами, чтобы в дальнейшем не пришлось переделывать котел.

Для чего требуется газовая горелка? Она формирует открытое пламя, от которого зависят такие параметры:

расход газа;
длительность эксплуатации теплообменника;
безопасность работы котла;
широта диапазона регулировок.

Когда функционирование бытовой газовой горелки затруднено, то и вся система не может работать с достаточной степенью надежности.

Эксплуатационные характеристики

К современным горелкам предъявляются обоснованные требования, которым они должны соответствовать. Благодаря оценке, основанной на этих критериях, удается выбрать наиболее оптимальный аппарат. В список параметров входят такие характеристики:

Качественное формирование газово-воздушной смеси является основной задачей газовой горелки для отопления. Производители направляют свои усилия в эту область, добиваясь максимальных результатов. В современные модели внедряются новые разработки и технологии, обеспечивающие высокий КПД сгорания топлива.
Конструкция обязана обеспечивать простоту монтажа/демонтажа бытовой газовой горелки при сохранении надежности и безопасности ее работы

Горелка с автоматической системой управления

Длительность эксплуатации у всех типов газовых горелок привязывается к времени эксплуатации всего котла. Для поддержания данного критерия используются высококачественные материалы.
При работе соблюдаются санитарно-гигиенические нормы. Важным параметром является пониженный уровень шума.
Обеспечить универсальность использования позволяют комбинированные конструкции, эксплуатируемые на разных типах топлива, например, газ-дизтопливо или пропан-метан. В такой ситуации важным является параметр перенастройки с одного типа топлива на другой.
Экологическая составляющая также занимает немаловажное значение в разных видах газовых горелок. Экспериментируя во время их производства с пропорциями для горения газ/воздух, инженерам удается найти наиболее оптимальный баланс по параметрам токсичности выбросов, полноте сжигания газа.

С этой статьей читают: Комбинированные котлы для отопления частного дома

Разнообразие конструкций

Практически всегда котлы имеют в комплекте настроенные на оптимальные параметры газовые бытовые горелки. Калибровка в промышленных условиях осуществляется на стационарных стендах с применением компьютеризированной автоматики. Такой котел после монтажа уже будет готов к запуску без предварительных пусконаладочных работ в этой области.

Основная дифференциация между конструкциями проводится по способам смешивания воздуха и топлива. Принято выделять атмосферные и вентилируемые типы горелок газовых.

Атмосферная горелка

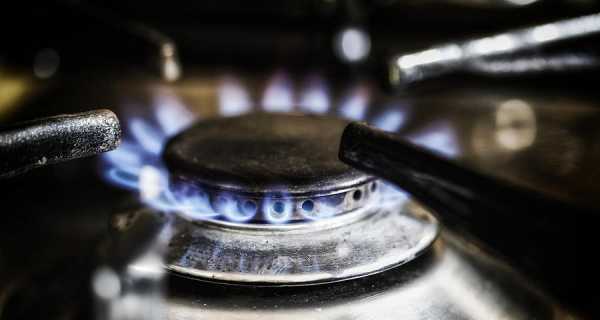

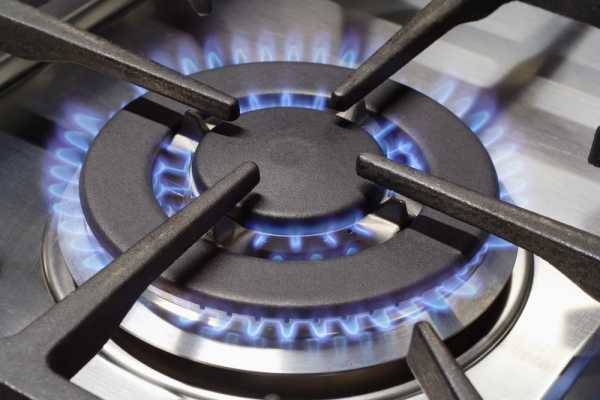

Такой элемент применяется исключительно в котлах с открытой камерой сгорания. Принцип работы полностью соответствует работе конфорке на стандартной плите для приготовления пищи, где газ смешивается с воздухом из помещения и воспламеняется от искры. В целом, характеризуется минимальным уровнем безопасности, и очень невысоким коэффициентом полезного действия, как вообще для такого типа котлов.

В ранних моделях топливного оборудования встречаются газовые горелки для котлов отопления, работающие на атмосферном принципе. Через газовую магистраль газ поступает к рабочей зоне. Выходное отверстие (инжектор) обеспечивает передачу потока для горения. Его регулировка параметров выполняется спецзаслонкой или прижимными гайками.

Сквозь инжектор параллельно с углеводородной смесью направляется кислород. В такой ситуации формируется необходимая для горения смесь. Приоткрывая отверстие, удается подать больше кислорода, уменьшая отверстие, понижаем концентрацию воздуха в смеси. Этой ручной методикой удается корректировать степень сжигаемости газа. Подготовленная смесь перемещается для сжигания в горелку, выходя по ней в камеру сгорания, где она воспламеняется и отдает тепловую энергию через теплообменник воде.

В газовой атмосферной горелке предусмотрено несколько выходных отверстий для повышения мощностных характеристик котла. Их количество напрямую зависит от геометрических характеристик котла. Распределенные по выделенной площади камеры сгорания факелы обеспечивают равномерность выходной нагрузки, что позволяет не создавать большого давления, эффективно осуществляя процесс сжигания.

Производители атмосферных газовых горелок стремятся повысить число выходных отверстий, одновременно уменьшая их диаметр, чтобы улучшить эксплуатационные характеристики изделия и повысить КПД оборудования.

За счет своей простоты и надежности данный тип конструкции используется не только в бытовых моделях, но и в промышленных агрегатах. Даже изготовленная газовая горелка для котла своими руками в большинстве случаев имеет именно такой принцип работы. Это не только снижает ее стоимость, но и обеспечивает простоту обслуживания изделия.

ВИДЕО: Турбированная горелка газового котла Rinnai

Вентиляторные (дутьевые) горелки

В отличие от атмосферной, такой тип не имеет прямого контакта с воздухом из помещения, в то время как он подается в принудительном порядке путем нагнетания. По сравнения с первым вариантом, дутьевой является более безопасным, и при этом значительно увеличивает коэффициент полезного действия котла. В среднем этот показатель составляет не менее 15%.

Такая горелка газовая бытовая имеет и другие отличия от атмосферной, заключающиеся в принципе работы. Вентиляторные конструкции обладают следующими параметрами:

применяется принудительное нагнетание воздуха;
пропорция газ/кислород выдерживается с более точными параметрами;
сжигание осуществляется с более высоким КПД.

Данный тип агрегатов характерен для котлов, имеющих закрытую камеру сгорания. Благодаря этому решению удается реализовать эффективный наддув.

Главным критерием, по которому происходит технологическое отличие, заключается в том, что формирование топливно-воздушной смеси происходит в разных зонах. Для атмосферной конструкции газ смешивается с воздухом на входе в газовой горелке бытовой, а у вентилируемого аппарата данная процедура выполняется практически при выходе в камеру сгорания.

Горелки с нагнетателями монтируются в котлы, обеспеченные максимальной автоматизацией рабочих процессов.

В комплектации этого узла используются следующие вспомогательные элементы:

дополнительная очистка выполняется с помощью вмонтированного газового фильтра;
специальное реле, учитывающее перебои с давлением газа в сетях, включающее/отключающее поток газа в систему и вентилятор;
газовый редуктор, который обеспечивает стабилизацию давления, выдавая фиксированное значение в горелку;
регуляторы, корректирующие газовый поток;
реле, управляющее работой вентилятора.

Исходя из такого списка, стоит сделать вывод, что данный тип аппаратуры относится к энергозависимым агрегатам. Для его эффективной работы желательно подключать в цепь стабилизаторы напряжения и источники бесперебойного питания.

С этой статьей читают: Как выбрать газовый котел

Ассортимент выбора

Перед тем, как приобрести газовую горелку, необходимо узнать ее технические параметры, принцип работы, соответственно, способ смешивания газа и кислорода. Но самое главное – совместимость с конкретным типом котла, который находится в эксплуатации. Ниже мы приведем описания наиболее популярных моделей на рынке.

Газовая горелка КЧМ

Используется на переоборудованных твердотопливных котлах, которые работают на газу. В комплектации автоматический блок управления и 3 форсунки. Подходит для «Контура» и всего модельного ряда.

Газовая горелка Очаг

Автоматические управляемый пневмомеханический образец с настроенной системой безопасности. Это необходимо при отсутствии должной тяги, при нарушении подачи газа и в момент, когда гаснет пламя.

Особенность заключается в регулировании подачи газа и стабилизации его давления. Даже при слишком малом объеме поступающего топлива котел будет работать в нормальном режиме.

Газовая горелка Купер

Предназначено для всех видом топлива. Отличается простотой конструкции и универсальностью. Можно монтировать без сварки.

Газовая горелка ДКВР

Дутьевой тип оборудования, где осуществляется принудительное нагнетание воздуха. Используется в основном для промышленных котлов, повышая их КПД до 95%. Для увеличения мощности отдельно могут поступать в комплекте с мощными вентиляторами.

В большинстве случаев грелку выбирают те, у кого в пользовании находится не газовый котел. Перед покупкой внимательно изучите все технические характеристики и, в особенности, уровень безопасности и способ монтажа.

ВИДЕО: Принцип работы горелки

www.portaltepla.ru
