Клещи для сварки контактным точечным методом – ручные и подвесные модели

Контактная электрическая сварка является быстрым и надежным способом создания неразъемных соединений металлических деталей. Суть метода заключается в том, что соединяемые детали плотно сжимаются между собой сварочными клещами и через область контакта пропускается электрический ток, вызывающий быстрый и значительный локальный разогрев заготовок и их точечное сплавление.

Этот способ широко применяется в различных отраслях машиностроения. На крупных сборочных конвейерах процесс контактной сварки полностью автоматизирован и выполняется робототехническими устройствами.

Виды устройств

В ремонтных цехах, мастерских, а также в условиях небольших сборочных конвейеров, используется ручная контактная сварка. Основную роль в этом процессе играют зажимные сварочные клещи, которые обеспечивают сжатие заготовок с необходимым усилием и протекание через них электрического сварочного тока.

Зажимные клещи для сварки, применяемые в ремонтном и мелкосерийном производстве, могут иметь следующие виды исполнения:

  • ручной вариант;
  • подвесная конструкция.

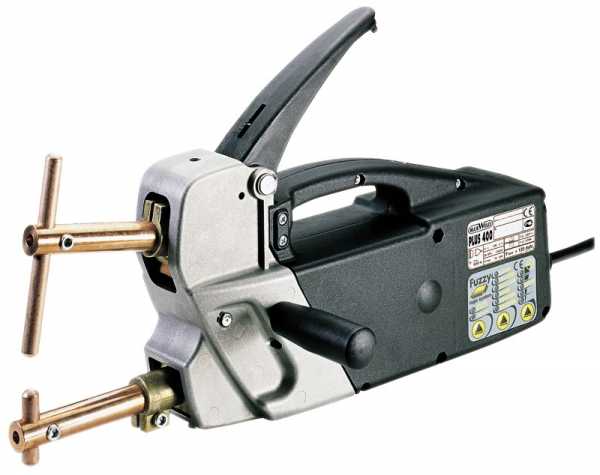

Ручные клещи представляют собой приспособление, удерживаемое при сварке в руках, либо установленное на подставку. На фото изображены клещи КТР – 8.

Краткий перечень технических характеристик КТР – 8:

  • клещи питаются от промышленной однофазной электрической сети 220 Вольт;
  • мощность агрегата составляет 8 киловольт-ампер;
  • общий вес – 14 килограммов;
  • скорость выполнения операций достигает 3 сварные точки за 1 минуту при толщине двух свариваемых листов 1,5 миллиметра;
  • напряжение холостого хода сварочного трансформатора – 2,5 Вольт.

После каждой точечной сварки необходим перерыв не менее 20 секунд. Максимальная толщина свариваемых листовых заготовок составляет 1,5 миллиметра. Агрегат очень удобен и прост в использовании, практически не требуется обучение персонала.

Ручные клещи для контактных сварочных работ применяются, как правило, при соединении относительно тонких заготовок. В ранних моделях, сжатие заготовок создавалось усилием сварщика через рычаг, как в обычных клещах.

Работа споттером

Работать с тонким листовым материалом можно также споттером. В основном это устройство предназначено для приварки вспомогательных элементов к помятым кузовным деталям автомобилей при производстве кузовного ремонта.

Применение этой технологии позволяет выравнивать поврежденные элементы кузова, доступ к внутренним поверхностям которых затруднен. Помятые детали кузова в этом случае нет необходимости демонтировать.

Споттер не предназначен для выполнения большого объема сварочных работ. Энергия, необходимая для осуществления контактной сварки запасается в накопительном конденсаторе. Это позволяет сэкономить на трансформаторе, так как здесь его габариты и вес значительно меньше.

Но с другой стороны, заряд конденсатора требует некоторого времени, что снижает «скорострельность» устройства.

Электроды

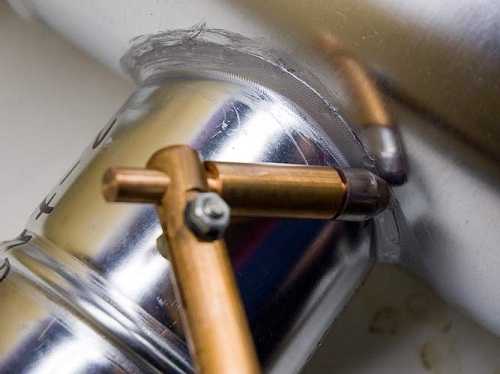

На конце рабочей части клещей расположены электроды, изолированные от металлических элементов конструкции и являющиеся сменными элементами устройства.

К каждому электроду подходит питающий кабель от сварочного трансформатора. Сжатие соединяемых деталей осуществляется электродами. Изготавливаются эти важнейшие элементы устройства из сплавов на основе меди.

Безусловно, этот выбор обусловлен высокими электротехническими качествами меди. Для увеличения прочности и жаростойкости изделий, а также уменьшения их выгорания в процессе эксплуатации, сплав обогащается легирующими добавками хрома, кадмия, бериллия и других элементов.

Зажимное усилие

Для нормирования сжимающего давления, старые конструкции были оснащены пружиной кручения, сопротивление которой в процессе сжатия преодолевалось сварщиком. Современные модели оснащаются пневматическим приводом для увеличения сжимающего усилия.

В зависимости от конструкции, клещи оборудованы кнопкой или выключателем концевого типа, который включается нажатием пальца и управляет подачей сварочного тока.

Питание

Источником тока для сварочных клещей служат специальные понижающие трансформаторы. Сторона высокого напряжения подключается к промышленной электрической сети 380 Вольт, обмотка низкого напряжения обычно состоит из одного витка, выполненного цельным медным диском. Вторичная обмотка рассчитывается таким образом, что напряжение холостого хода составляет от 2 до 5 Вольт.

Ток, протекающий во вторичной обмотке клещей в процессе точечной контактной сварки, для разных моделей может достигать значений от 2 – 3 кА до 15 кА и выше.

Такие трансформаторы являются объемными и достаточно тяжелыми устройствами. Несмотря на это, в настоящее время преобладают конструкции, в которых трансформатор встраивается в общий корпус со сварочными клещами.

Это обусловлено тем, что в случае отдельного расположения трансформатора, необходимо обеспечивать его связь с электродами посредством кабеля большого сечения.

Такая связь, кроме того, что обладает большим весом и жесткостью, вызывает заметное падение напряжения в сварочной цепи. С весом же агрегата легко справиться, воспользовавшись подвесной конструкцией.

Подвесная модель

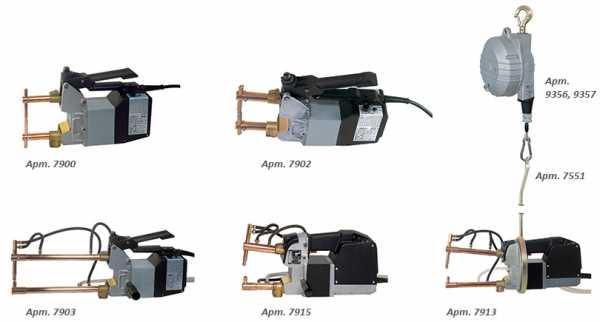

Подвесные клещи для контактной точечной сварки применяются там, где необходимо выполнять большое количество соединений за смену. Обычно это крупные ремонтные мастерские, а также некоторые сборочные конвейеры. На фото представлен агрегат фирмы TECNA

Данная модель сварочных клещей закрепляется на специальном подвесе в зоне рабочего места сварщика. Подвесной кронштейн устройства оснащен гироскопом для устойчивого сохранения необходимой пространственной ориентации.

Внутри корпуса находится трансформатор, вырабатывающий сварочный ток требуемых характеристик и блок управления, позволяющий производить настройку параметров процесса.

Необходимое усилие сжатия клещей достигается посредством пневматического привода. Таким образом, клещи подключаются гибкими связями к электрическому питанию и источнику сжатого воздуха, каковым может быть как индивидуальный или групповой компрессор, так и внутрицеховая воздушная магистраль. Для охлаждения электродов в процессе работы применена водяная система с принудительной циркуляцией охлаждающей жидкости.

Управление подвесными сварочными клещами осуществляется с помощью пистолетной рукоятки с курком, закрепленной в верхней части агрегата. Заготовка вводится в зазор между электродами, затем производится нажатие курка, после чего система автоматически отрабатывает в соответствии с предустановленными настройками.

Для примера рассмотрим технические характеристики младшей модели сварочных клещей tecna 3321. Мощность устройства (номинальная) – 16 киловольт-ампер.

Максимальная потребляемая мощность в процессе сварки составляет 37 киловольт-ампер. Питание осуществляется от трехфазной электрической сети 380 Вольт. Величина напряжения вторичной обмотки – 2,8 Вольта.

Сварочные клещи способны осуществлять точечную сварку стальных листов толщиной до 3 миллиметров, либо прутков, диаметром до 10 миллиметров. Вес клещей достигает 52 килограмма. Скорость выполнения операций сварочными клещами – 3960 точек за 1 час.

В целом ассортимент аппаратов для точечной сварки довольно велик, поэтому всегда есть возможность выбрать подходящую модель.

svaring.com

Устройство сварочных клещей для точечной сварки

Точечная сварка металла базируется на двух явлениях — плавлении металла в месте контакта при прохождении тока высокой плотности и механическом сжатии зоны размягчения. При достаточно сильном сжатии между двумя деталями, разогретыми до состояния пластической деформации, происходит взаимодействие на молекулярном уровне — их частицы образуют монолит.

Промышленные сварочные клещи для точечной сварки обеспечивают и активное прохождение тока, и необходимую степень сжатия. По сути, они представляют собой мини сварочный аппарат, соединяющий в себе трансформатор и механическое рычажное устройство для сжатия электродов. Промышленные клещи подразделяются на два вида — ручные и подвесные.

Ручные клещи предназначены для сваривания деталей толщиной (диаметром) до 1 мм. Ими можно сваривать листовой металл, пруток, проволоку, сетку. Подвесные — массивнее и мощнее, они применяются для сваривания деталей диаметром до 2 мм и более, в зависимости от мощности трансформатора и длины держателей электродов.

Серийные сварочные промышленные клещи для точечной сварки производятся практически всеми компаниями, занимающимися выпуском сварочного оборудования и рассчитаны на ток 220 или 380 В. Особенностью таких клещей является тип трансформатора. Он должен преобразовать обычный переменный ток частотой 50 Гц в импульс короткого времени действия, обладающий небольшим напряжением и высокой силой тока, которая достигает 3800 А. Некоторые модели могут вырабатывать ток до 6000А.

Длительность импульса регулируется тиристорным или семисторным микроконтроллером, установленным как штатная деталь клещей. Ток включается кнопкой или педалью. Высокие силы тока, проходящие по проводам и электродам, требуют, чтобы токопроводящие части были как можно короче, чтобы сократить потери энергии на их нагревание. Именно этот факт и вызвал необходимость установки трансформатора непосредственно на механической части.

Для усиления механического давления ручные и подвесные клещи для точечной сварки могут оснащаться пневматическим приводом. Он увеличивает механическое давление без роста усилия со стороны оператора, но несколько увеличивает вес самой установки. Тем не менее, вес пневматических клещей для точечной сварки небольших деталей, например, от компании Dalex, достигает всего несколько килограммов. Ими можно оперировать одной рукой.

Более массивные устройства подвешиваются на гидравлических или механических приспособлениях и подаются в зону сварки вручную или при помощи пульта управления.

Принципиальная схема сварочных клещей выглядит так:

Раздвигаться могут как два держателя, так и только верхний, это зависит от особенностей сферы применения и класса свариваемых деталей.

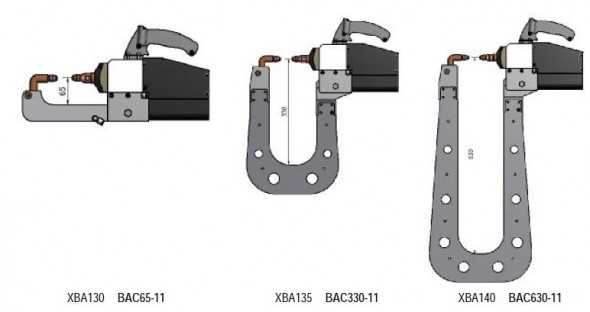

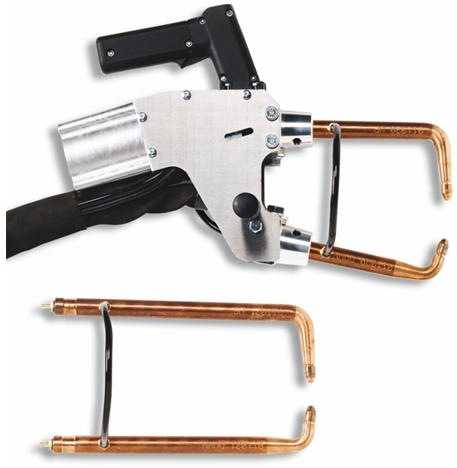

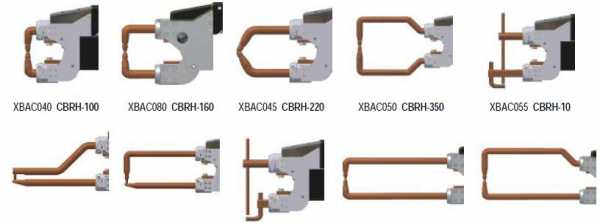

Многие модели сварочных клещей оборудованы держателями электродов изменяемой длины в пределах 10-60 см. Это позволяет вести сварку в труднодоступных местах и на габаритных конструкциях. Отдельное место занимают клещи для установки на роботизированных станках, они могут быть более габаритными — точность сваривания обеспечивается электронным программируемым оборудованием.

Производители сварочных клещей

Занимаются конструированием и производством клещей точечной сварки много компаний, специализирующихся на сварочном оборудовании. В их арсенале как универсальные ручные или подвесные модели, которые можно настроить в довольно широких пределах, так и узкоспециализированные, например, для сварки дисков автомобильных колес или частей рам. Последние, как правило, устанавливаются как часть конвейерных линий.

Самыми известными производителями клещей являются PEI-POINT (Италия), «ИТС» (Россия), FOXWELD (Италия), Dalex Schweißmaschinen, ELMATech GmbH (Германия) и несколько других компаний международного уровня.

Для бытового использования можно купить относительно недорогие китайские инструменты, которые не слишком пригодные для промышленного использования, но вполне уместны в гараже или домашней мастерской. Нечастую сварку стали, алюминия, меди и других цветных металлов они обеспечивают на достаточно качественном уровне.

Самодельные клещи для точечной сварки

Но, при некоторой доле умения и старания, сделать клещи для точечной сварки своими руками не слишком сложно. Правда, в большинстве случаев, они принадлежат к комбинированному виду, в котором трансформаторная часть и механическая несколько разнесены в пространстве, как, например, показано в видеоролике:

Такая конструкция связана с тем, что довольно сложно сделать компактный трансформатор и скомбинировать его с клещами таким образом, чтобы аппарат получился сбалансированным и, одновременно, достаточно мощным. А баланс очень важен для достижения высокой точности сварки.

В большинстве случаев домашние умельцы строят стационарные клещи, которые устанавливаются на станину и перемещается свариваемая деталь. Но в этом случае утрачивается основное их свойство — мобильность и возможность сварки в любом положении.

Удачные механические решения самодельных клещей представлены на фото:

Механические самодельные клещи
Механические самодельные клещи

Полет фантазии самодеятельных конструкторов неограничен, поэтому в интернете можно встретить множество весьма оригинальных конструкций, которые работают не хуже, а то и лучше, заводских. Слово «самодеятельные» совершенно не обидное — оно показывает, что конструкторская мысль не ограничена узкими рамками технических заданий предприятия и может работать свободно.

Если в вашем гараже или мастерской работает точечная сварка собственной конструкции — поделитесь схемой, фото, видео или описанием с нашими читателями. Это, без сомнения, вызовет немалый интерес.

wikimetall.ru

Сварочные клещи

Сварочные клещи являются наиболее распространенным инструментом для сварки. Существует множество различных соединений, но предпочтительнее всего использовать этот вариант, ведь он имеет определенные преимущества. К примеру, нет необходимости использовать профессиональное оборудование и прибегать к покупке специфических элементов. Технология самого процесса является простой: от специалиста требуется осуществить нагревание металла, используя лишь электрический ток. При пропускании электричества через некоторую зону для обеспечения сварки изделия соединяются между собой, образуя прочное и надежное устройство.

Разновидности сварочных клещей.

Сварочные клещи требуют соблюдения следующих условий:

  1. Качественная подготовка поверхностей, которые требуется соединить. Осуществляется она еще до проведения основных работ.
  2. Расчет силы электрического тока, необходимой для совершения действия.
  3. Время, в течение которого осуществляется воздействие на нужную поверхность в целях ее быстрого скрепления с другим объектом.
  4. Сила, с которой необходимо сжимать свариваемые детали для лучшей их сцепки.

В такой ситуации клещи для контактной сварки представляют собой отличный вариант, ведь только они сочетают в себе все необходимые характеристики.

Устройство и принцип работы изделий

Способ эксплуатации разделяет такие устройства на два основных вида:

  • ручные;
  • подвесные.

Схема подвесных сварочных клещей.

Ручные изделия включают в себя трансформатор, который обеспечивает работу щипцов, предназначенных для электродов. Лицевая сторона корпуса оснащена рычагом. Он служит для регулировки такого параметра, как ширина, на которую раскрываются держатели. Работа всего агрегата осуществляется без необходимости присоединения электродов к самостоятельным источникам тока с помощью особых проводов. Подобные клещи для контактной точечной сварки являются практичными элементами, ведь их вес составляет 12 кг.

Выработка изделием сварочного тока происходит именно в тот момент, когда оно подключается к электрической сети. Это явление тут же передается на электроды, с помощью которых зажимаются заготовки, сделанные из металла. Плавление исходного вещества осуществляется благодаря воздействию большого количества сварочного тока, а в том месте, где находился зажим, формируется сварочная точка. Отличная сцепка происходит по причине эффективного воздействия электродов, осуществляемого с двух сторон одновременно. Результат — надежное и практичное соединение, которое не удается достигнуть, применяя одностороннюю точечную сварку.

Использование подвесных клещей зачастую сопряжено с такими условиями, где обычная продукция может не подойти. Например, промышленность требует наличия серьезных изделий, без которых выполнение процессов невозможно. Отличительной чертой многих продуктов является огромная производительность, благодаря которой они могут применяться в совершенно разных производственных областях.

Вернуться к оглавлению

Выбор приспособлений для сварки

Характеристики сварочных клещей.

Покупка клещей для точечной сварки начинается с проверки максимального значения тока. Чем выше этот показатель, тем вероятнее сцепка тех деталей, размер которых очень велик. В качестве примера есть смысл использовать ручные клещи, обладающие силой тока в 3800 А. Их применение приводит к соединению двух листов, имеющих толщину 1 мм. Максимальное значение параметра варьируется в пределах 6300 А. Подобные цифры делают возможной работу лишь с теми листами, толщина которых не превышает 2 мм.

Такой фактор, как длина кронштейнов, также играет большую роль при покупке изделий. Именно от него зависит, насколько далеко будут вылетать электроды. Этот параметр характеризуется как длина между корпусом клещей и электродом. Показатель определяет максимальное расстояние, на котором может удерживаться край листа при осуществлении процесса своими руками. Параметр характеризуется большим разбросом значений (120-500 мм).

Вернуться к оглавлению

Электроды для контактной сварки

Для формирования качественной контактной сварки необходимо использовать специфические сварочные атрибуты (электроды), без которых невозможно выполнить процесс. Для этой цели лучше всего применять прямые электроды, которые позволят создать идеальное контактное соединение. Изготавливаются они из тонких прутов, имеющих диаметр 12-40 мм. Хвостики таких изделий могут быть двух типов: в виде цилиндров и конусов. Одинаково хорошо применяются и те и другие, ведь их следует зафиксировать в специальном гнезде для рукоятки с помощью особых зажимов или конусных резьбовых соединений.

Крепление же сварочных электродов, обладающих сменной рабочей частью, осуществляется с использованием накидных гаек.

Подобные изделия выполняются с применением сплавов на основе меди, имеющих в своем распоряжении довольно большой срок службы и отличные эксплуатационные характеристики. Медь легируется при помощи хрома, кадмия, бериллия и других схожих элементов. Небольшое электрическое сопротивление и жароустойчивость делают электроды такого типа незаменимыми помощниками в любой сварке. Они в полной мере справляются с основными задачами, создавая контакт при сварке двух разных поверхностей.

Вернуться к оглавлению

Самодельные клещи, предназначенные для контактной сварки

Самодельные клещи для сварки точечным методом.

Сборка клещей для точечной сварки требует от хозяина соблюдения всех пунктов плана, терпения и усидчивости. Необходимо подготовить дротик, выполненный из меди, имеющий длину 2 м, диаметр которого составляет 30 мм. Эти параметры могут быть немного больше, чтобы изделие можно было эффективно согнуть. Требуется осуществить сгибание дротика таким образом, чтобы он стал похож на букву U. Каждый из концов продукта должен иметь одно отверстие, имеющее диаметр 18 мм, которое можно просверлить. После этого элементы разворачиваются, делается пропил. На выходе получаются два зажима, предназначенные для рабочих электродов. Трансформаторы необходимо соединить параллельно. Для этих целей лучше всего использовать такие элементы, первичная и вторичная обмотка которых соединена напрямую, а сила тока равна 9 А.

Подача тока в любом случае должна регулироваться хозяином самостоятельно, без использования каких-либо сторонних элементов. Иногда есть смысл обзавестись семисторным коммутатором, обладающим обычным ждущим мультивибратором, обрабатывающим выдержки. Именно такой элемент можно создать самостоятельно, даже не прибегая к покупке некоторых функциональных частей.

Охлаждать самодельные клещи можно при помощи воды, а снимать электроды — с применением ножной педали.

Такой вариант не всегда подходит. Большинство людей стремится к минимизации всех функций, но зачастую он является оптимальным решением.

Ручные клещи для сварки, созданные самостоятельно или купленные в специализированной торговой точке, включают в себя такие элементы, как трансформатор, рычаг, некоторое количество электродов и рукоятки с толкателем. Специальный рычаг осуществляет удерживание шарниров. Во время работы их оси находятся в противоположных сторонах, что облегчает использование всего агрегата и способствует формированию качественного и быстрого процесса. Иногда изделие включает в себя специальную пружину, располагающуюся между толкателями для обеспечения лучшего эффекта сварки. Но подобные изделия довольно сложны и непрактичны, потому что сжимание пружины при некотором повороте является затруднительным действием, из-за чего эффективность аппарата заметно снижается.

Все элементы установки чрезвычайно важны. Необходимо помнить, что выход из строя отдельного компонента очень часто заканчивается невозможностью эксплуатировать всю систему в целом. Поэтому необходимо тщательно следить за исправностью всех функциональных частей созданного агрегата и не допускать даже малейших поломок.


expertsvarki.ru

Ручные клещи для контактной сварки своими руками

Самодельные клещи контактной сварки – устройство и принцип работы! Самым распространенным способом соединения и резки металлов является сварка. Существуют разные варианты проведения сварочных работ, которые зависят непосредственно от используемых материалов и оборудования. Для работы с небольшими изделиями был разработан метод контактного соединения, суть которого заключается в нагреве металла при помощи электрического тока. Ток пропускается через металл в определенной сварочной зоне, соединяя изделия между собой. Предварительная подготовка соединяемых поверхностей, сила электрического тока, длительность воздействия тока на место соединения металла, а также сила сжатия свариваемых деталей – это основные факторы, влияющие на качество сварочных работ. Наиболее компактным и легким аппаратом для подобного соединения металлических поверхностей являются клещи для контактной сварки.

Клещи контактной сварки в миниатюре

Принцип работы и устройство клещей контактной сварки

По способу эксплуатации различают два вида клещей контактного соединения деталей:

  • Ручные;
  • Подвесные.

Ручные клещи для контактного сварочного аппарата – это устройство, состоящее из трансформатора к которому присоединены щипцы для электродов. В верхней части корпуса фигурирует рычаг, выполняющий функцию регулировки ширины раскрытия держателей. Для работы устройства не требуется соединения электродов посредством проводов с отдельным источником тока. Такие сварочные клещи очень удобны в использовании, так как они весят всего 12 кг.

При подключении к электросети ручные клещи вырабатывают сварочный ток, подаваемый на электроды, которые зажимают металлические заготовки. Металл под воздействием сварочного тока подвергается плавлению, и в месте зажима образуется сварочная точка. Воздействие электродов на металл с обеих сторон обеспечивает хороший прижим, в результате которого образуется более надежное соединение в сравнении с односторонней точечной сваркой.

Подвесные клещи чаще всего используются в условиях производственных процессов. Их основным достоинством считается высокая производительность, это обуславливает их применение в разных областях современного производства.

Приспособление для соединения более толстого металла

Параметры выбора клещей для сварки

Выбирая ручные клещи для контактной сварки, уделите особое внимание максимальному значению тока. Чем выше показатель значения тока, тем большей толщины детали можно будет соединить. Для наглядного примера можно взять ручные клещи с силой тока 3800 А.. Используя их, мы сможем соединить два листа толщиной 1 мм. Максимальное значение таких аппаратов составляет 6300 ампер. Такие характеристики позволяют работать с листами толщиной до двух миллиметров каждый.

Немаловажным показателем является и вылет электродов, его еще называют длиной кронштейнов. Вылет электродов – это расстояние от корпуса клещей до электрода. Именно от этого показателя зависит максимально допустимое расстояние от края листа, на котором можно произвести точечное соединение. Длина кронштейнов, в зависимости от модели устройства составляет от 120-500 мм.

Электроды для контактной сварки

Никакая контактная сварка не может быть выполнена без специфического сварочного атрибута – электродов для контактной сварки. Наиболее востребованными электродами для контактного соединения деталей являются прямые электроды. Их изготавливают из прутков диаметром от 12-40 мм. Хвостики электродов для контактной сварки бывают как цилиндрического, так и конусного типа. Они фиксируются в гнезде рукоятки при помощи специальных зажимов либо конусных резьбовых соединений. Сварочные электроды со сменной рабочей частью крепятся при помощи накидной гайки.

Электроды для контактной сварки изготавливают в основном на основе медных сплавов. Медь проходит легирование хромом, кадмием, бериллием, кобальтом и др. Благодаря небольшому электрическому сопротивлению и жароустойчивости такие электроды отлично справляются со своей задачей при контакте с поверхностью свариваемой детали.

Вся установка в сборе

Самодельные клещи для контактной сварки

Поэтапный процесс сборки клещей для точечной сварки своими руками потребует немного старания и терпения. Для этого нам понадобится медный дротик, длиной в 2 м. и диаметром 30 мм. Дротик может быть и немного длиннее, чтоб его можно было хорошо прогнуть. Сгибаем его, таким образом, чтоб получилась буква U. В каждом конце делаем по одному отверстию диаметром 18 мм, разворачиваем их и делаем пропил. Таким образом, у нас получится два зажима для рабочих электродов. Далее, соединяем параллельно два трансформатора, в котором первичная и вторичная обмотки соединены напрямую, напряжением в 9 ампер. Подачу тока регулируйте самостоятельно. К примеру, можно спаять симисторный комутатор с обыкновенным ждущим мультивибратором, который будет отрабатывать выдержки. Охлаждение самодельных клещей производится водой. Электроды снимаются при помощи ножной педали.

Итак, сварочные ручные клещи состоят из трансформатора, рычага, поворачивающего электроды, и рукоятки с толкателем. Рычаг с рукояткой держат шарниры, оси которых, при работе, находятся противоположно. В некоторых типах клещей между толкателями предусмотрена пружина. Такие клещи не совсем удобны, так как сжимать пружину при каком-то повороте становится все труднее. Каждый элемент установки очень важен. При выходе из строя любой составляющей, рухнет вся система.

zavarimne.ru

Сварочные клещи для контактной сварки. Варим быстро и просто!

Для контактной сварки важным фактором считается геометрическая точность места выполнения сварного соединения. Эту, а также ряд других функций – например, удобство фиксирования заготовок — успешно выполняют сварочные клещи. Сегодня, мы расскажем вам о принципе работы и критериях выбора этого инструмента.







Конструкция и виды клещей

Ручные сварочные клещи для контактной сварки включают в себя:

  1. Корпус, в которым рассматриваемая оснастка подключается к сварочному трансформатору.
  2. Поворотный рычаг с зажимом для верхнего электрода.
  3. Зажимной узел нижнего электрода.
  4. Ручку, на которой смонтированы органы управления. Для более мощных типоразмеров клещей предусматривается педальное включение. Вторая, боковая, ручка предназначается для удержания инструмента во время сварки.
  5. Система контроля и управления на базе различного типа реле — прерывателей сварочного тока.
  6. Удлинитель или передник, если требуется производить сварочные работы на некотором удалении от трансформатора.

Хотя электроды и не входят в комплект, но все технические характеристики выпускаемых сварочных клещей ориентируются на определённый тип и диаметр расходного материала.
Наличие такого инструмента существенно снижает трудоёмкость производства сварки, поскольку при работах, производимых в различных местах, нет необходимости передвигать массивный сварочный трансформатор. Именно поэтому сварочные клещи для контактной сварки особенно популярны в авторемонтных мастерских, выполняющих кузовные ремонтные работы.


Классифицируются сварочные клещи по следующим признакам:

  • По способу установки. Подвесные клещи популярны при промышленном выполнении контактной электросварки в больших объёмах, в то время как ручные, более компактные, лучше для сварки в труднодоступных местах.
  • По приводу зажима электродов, который может быть ручным или пневматическим.
  • По принципу привода. Автоматические клещи срабатывают по управляющему сигналу от реле, которое включается при достижении определённого усилия сжатия электродов. Механизированные исполнения приводятся в действие педалью или нажатием кнопки на рукоятке.
  • По способу охлаждения электрододержателя. Используя для контактной сварки большие сварочные токи, эффективнее использовать воду, в остальных случаях охлаждение производится при помощи воздушной струи.
  • По производительности. Сварочные клещи с водяным охлаждением способны обеспечить темп работы сварщика на уровне 500…700 точек в час, а клещи с воздушным охлаждением – не более 60…70.

Разновидностью сварочных клещей являются споттеры – приспособления, обеспечивающие ручной зажим электродов. Они применяются при контактной сварке небольших деталей.

Как работать со сварочными клещами?

Наличие сварочных клещей устраняет основную проблему контактной сварки – необходимость подвода к рабочей зоне больших значений тока при одновременном обеспечении мобильности передвижения сварщика. Сварочная проволока в подобных ситуациях неприемлема, поэтому следует использовать только электроды.
Особые требования предъявляются к корпусу: он должен обеспечивать безопасную передачу мощности, надёжность фиксации обеих зажимных узлов и удобство пользования. Поэтому сварочные клещи промышленного применения обычно снабжаются крепёжным узлом, при помощи которого они прикрепляются к более жёсткой из свариваемых деталей.

Подготовку к сварке с использованием сварочных клещей начинают с установки электродов в зажимных узлах. Чаще используется клеммный, более надёжный зажим. Важнейшей характеристикой оснастки является вылет – расстояние от оси поворота подвижного зажима до оси электрода. Величина вылета определяет максимальное расстояние от кромки свариваемого изделия. В большинстве конструкций оснастки вылет является величиной переменной, и варьируется в пределах 125…500 мм. Это повышает функциональность приспособления.



Вылет может регулироваться плавно и ступенчато. В более дешёвых конструкциях величина вылета изменяется переустановкой электрододержателей в требуемые пазы или отверстия на корпусе. В сварочных клещах с автоматическим приводом регулировка вылета иногда производится при помощи плунжера, выдвигаемого при помощи сжатого воздуха. Популярности у сварщиков такие устройства, однако, не получили: клещи становятся тяжелее, а для стабильности подачи воздуха требуется ресивер, что делает оснастку более громоздкой.

Определившись с величиной вылета, клещи устанавливают в необходимом месте и включают подачу тока. Реле обеспечит подачу тока к электродам при обеспечении требуемого усилия сжатия. Поставив очередную сварочную точку, педалью или рукояткой отключают питание, после чего перемещают инструмент в новое положение.

Как выбирать типоразмер сварочных клещей?

Промышленно производимые конструкции ориентированы на строго определённое напряжение – 220 В или 380 В также параметрами выбора служат:

  • Ориентировочная часовая производительность контактной сварки.
  • Максимально допустимый вес сварочных клещей (от 7…8 до 12…15 кг; в последнем случае конструкцией предусматривается крепление оснастки).
  • Конструкция узла зажима электродов (клеммный зажим надёжнее резьбового).
  • Способ охлаждения. Например, клещи с водяным охлаждением снабжаются внешней охлаждающей камерой, которая увеличивает габариты устройства.
  • Характеристики электродов, на которые рассчитывается инструмент.
  • Способ подсоединения к кабелю.

Стоит упомянуть о ряде предлагаемых опций, которые функциональность клещей не повышают. В частности, предлагаемый иногда контроллер длительности времени дугового разряда сварщиками используется редко, зато увеличивает трудоёмкость подготовки всего комплекта оборудования к работе. При выборе стоит обратить внимание на суммарное энергопотребление: если оно превышает 400…450 кВт, то целесообразно остановить выбор не менее энергоёмком варианте.

При большом производстве лучше выбирать сварочные клещи для контактной сварки, которые позволяют одновременно производить сварку нескольких десятков точек. Такой инструмент выпускается двух типов – последовательного и параллельного. Производительность повышается также и при использовании сварочных клещей подвесного типа.

Из практики известно, что ручные сварочные клещи целесообразнее использовать для контактной сварки листов толщиной до 1…1,2 мм, а с механизированным зажимом электродов – для более толстолистовых изделий.



proinstrumentinfo.ru

Клещи для контактной точечной сварки

Клещи сварочные для контактной сварки — самый востребованный инструмент при выполнении сварочных работ. Существует огромное количество разных соединительных приспособлений, но вариант сварочные клещи предпочитают большинство сварщиков, так как они имеют множество достоинств. Например:

  • отсутствует необходимость приобретения профессионального сварочного оборудования, дополнительных специфических приспособлений;
  • простота выполнения сварочных работ — от сварщика требуется всего лишь выполнить нагревание электротоком металла;
  • прочность фиксации свариваемых изделий позволяет выполнять высококачественные соединения.

Принцип работы сварочных клещей

Трансформатор, который обладает значительной массой, в процессе выполнения сварочных работ стоит на одном месте. Сварщик подсоединяет к нему небольшой переносной прибор, которым непосредственно и осуществляет необходимые работы. Для соединения отдельных частей сварочного оборудования используется гибкий многожильный кабель, который вставляется в резиновый шланг с водой для охлаждения.


Клещи для контактной точечной сварки представляют собой пистолет, подсоединяемый одним контактом к трансформатору, вторым — к свариваемому металлу.

С помощью такого пистолета сварочную точку можно поставить на любом участке изделия. В данной ситуации сварочные клещи не понадобятся.

Особенности сварных работ с использованием клещей

  • Металлические образцы сжимаются клещами, благодаря вмонтированным в них электродам происходит их соединение.
  • Применяются электроды из сплавов меди с добавлением прочих металлов. Они отличаются повышенной теплопроводностью, жаропрочностью, низким электрическим сопротивлением, сохраняют первоначальную твердость даже после их разогрева, контакта с металлической поверхностью соединяемых образцов.
  • Электроды контактной сварки «Краб» могут закрепляться на инструменте несколькими способами — резьбовыми соединениями, вставляться в специализированные пазы или припаиваться.

Требования, которые необходимо соблюдать при использовании сварочных клещей

  • Предварительная подготовка изделий.
  • Расчет силы электротока, достаточной для выполнения сварочных работ.
  • Учет времени, на протяжении которого производится воздействие на нужную площадь детали с целью ее мгновенного соединения с прочим элементом основной конструкции.
  • Расчет усилия, которое нужно прилагать для качественного сцепления соединяемых образцов.

Сварочные клещи считаются прекрасным вариантом для сварки контактного типа, они отвечают всем выше перечисленным условиям.


Инструмент своими руками

Чтобы сделать самодельные клещи для контактной сварки, необходимо иметь терпение, проявить немного старания. В качестве материала для изготовления такого инструмента понадобится дротик диаметром 3 см, сделанный из меди, а его длина должна составлять не меньше 2 метров.

Пошаговая инструкция изготовления инструмента

  • Медный дротик необходимо согнуть, чтобы он получился U-образной формы.
  • На концах делаются одинаковые отверстия диаметром 1,8 см, затем их нужно развернуть и сделать пропил. В результате получится два зажима под электроды.
  • Далее нужно параллельно соединить трансформаторы на 9 А — 2 шт., где соединение первичной, вторичной обмотки выполнено напрямую.
  • Для регулировки подачи тока можно спаять коммутатор на симисторах, оборудованный стандартным ждущим мультивибратором, предназначенным для отработки выдержки.
  • Для охлаждения самодельных клещей будет использоваться вода.
  • Снятие электродов посредством ножной педали.

Основные элементы конструкции ручных клещей

  • Трансформатор для сварки.
  • Рычаг проворачивания электродов.
  • Рукоятка, оборудованная толкателем.
  • Шарниры, фиксирующие рычаг, рукоятку.

Некоторые конструкции клещей для контактной точечной сварки дополнительно имеют пружины между толкателями, но недостаточно удобны в процессе эксплуатации. Сжимать пружину после каждого последующего поворота сложнее.

Важно! При самостоятельной сборке такого изделия нужно понимать, что каждый отдельный элемент конструкции достаточно значим. При поломке любого из них перестанет работать вся система.

Рекомендации по подбору инструмента

При покупке инструмента необходимо обязательно проверить предельное значение тока. Чем оно выше, тем больше вероятность сцепления деталей больших размеров.


Пример: при помощи ручных клещей на 3800 А можно осуществлять соединение листового железа толщиной 1 мм.

Также стоит обращать внимание на длину кронштейнов. От этого зависит, на какое расстояние будут вылетать электроды.

electrod.biz

Клещи для контактной сварки

Одним из популярных технологий для резки или монтажа металлов считается сварка. Есть много разновидностей сварочных технологий, выбор которых основан на используемом оборудовании и материалах. Чтобы обрабатывать изделия небольших форм была разработана методика контактного соединения, сущность которой основана на нагревании металла под действием электрического тока. В определенной области сварки через металл проходит ток и две детали между собой соединяются.

В первую очередь на качество проводимой сварки оказывают влияние следующие факторы: предварительные работы по подготовке поверхностей, сила тока, время действия тока на соединительную область и сила сжатия монтируемых изделий. Одним из легких и удобных устройств для такого соединения металлоизделий считаются клещи с контактным свариванием.

Устройство и работа сварочных клещей

По методу использования, клещи для контактной сварки изделий делятся на подвесные и ручные.

Ручные инструменты для сварочного устройства контактного типа включают в свой состав трансформатор с подсоединенными к нему щипцами для электродов. Основной деталью вверху корпуса является рычаг для изменения шириной открытия фиксаторов. Чтобы устройство работало исправно, не нужно соединять электроды проводами с отдельным электроснабжением. Ручные клещи имеют легкий вес (12 кг) и удобны в эксплуатации.

После соединения ручных клещей с источником питания, начинается выработка подаваемого к электродам сварочного тока и зажатие ими заготовок из металла. Под влиянием сварного тока металл начинает плавиться и в области зажатия формируется сварочная точка. При двухстороннем действии электродов, заготовка хорошо прижимается, что обеспечивает надежное соединение наряду с односторонней сваркой точечного типа.

Клещи подвесного типа в основном применяются в промышленных условиях. Главным преимуществом инструментов является высокий уровень производительности, из-за чего их можно применять в разных производственных сферах.

Критерии выбора сварочных клещей

При выборе ручного инструмента для контактной сварки следует обратить внимание на наибольший показатель тока, с увеличением которого можно будет соединять детали большей толщины. Например, при использовании ручных клещей (сила тока 3800 Ампер), можно соединять пару листов толщиной до 1 мм. Максимальный показатель силы тока у инструментов составляет 6300 А, что позволяет обрабатывать листы толщиной по 2 мм.

Важным критерием выбора служит вылет электродов (или длина кронштейнов). Под электродным вылетом понимается расстояние между электродом и корпусом устройства. От его величины будет зависеть максимум разрешимого отрезка от листового края, где можно выполнять точечную сварку. Исходя из модели оборудования, длина кронштейнов будет равна 120-500 мм.

Электроды для контактного соединения

При выполнении любого типа контактной сварки обязательной сварочной деталью являются специальные электроды. Самыми популярными их разновидностями являются прямые, выполняемые из прутков размером 12-40 мм. Для контактной сварки могут применяться электроды с конусными или цилиндрическими хвостиками, которые закрепляются в гнезде рукояти конусными резьбами или специализированными зажимами. Крепление сварных электродов со сменной рабочей деталью осуществляется накидной гайкой.

Как правило, для производства контактных сварочных электродов используются медные сплавы. Проводится легирование меди посредством бериллия, кадмия, хрома, кобальта и пр. Электроды отличаются жаростойкостью и невысоким электросопротивлением, что обеспечивает отличное контактирование со свариваемой поверхностью.

Изготовление клещей для точечного сваривания своими руками

Чтобы самостоятельно собрать клещи для контактной сварки, следует набраться терпения и выполнить все этапы работ в строгой последовательности. Сначала нам понадобится медный дротик размером 30 мм длиной 2 м. Можно взять дротик большей длины и хорошенько его прогнуть при выполнении работ.

Затем сгибаем материал, придавая ему форму буквы U, на каждом конце выполняем отверстие размером 18 мм, разворачиваем и осуществляем пропил. В результате выполненных работ у нас образуется пара зажимов для сварочных электродов.

На следующем этапе осуществляется параллельное соединение пары трансформаторов, где напрямую монтируется первичная обмотка с вторичной, при напряжении 9 А. Токовая подача регулируется при необходимости. Клещи после работы будут охлаждаться водой, а электроды сниматься ножной педалью.

Подведем итоги: в состав сварочных клещей ручного типа входит трансформатор, рукоять с толкателем и рычаг для поворачивания электродов. Рукоять и рычаг фиксируют шарниры, у которых при работе оси расположены друг против друга. У некоторых разновидностей устройств  между толкателями находится пружина, но подобные модели не очень удобны в пользовании (из-за сложности сжатия пружины при поворачивании). Любая деталь устройства имеет важное значение, поэтому при поломке одной из них выходит из строя вся конструкция.

svarkagid.com

Отправить ответ

avatar
  Подписаться
Уведомление о
