Ручной метчик – что предстоит "наметить" таким инструментом? + видео

Ручной метчик – это инструмент, который лучше всего подойдет для создания внутренней резьбы, причем без привлечения громоздких станков. Чаще всего, мы увидим его в руках слесаря.

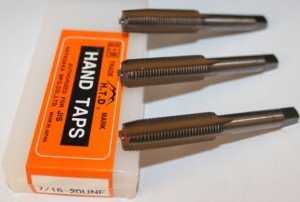

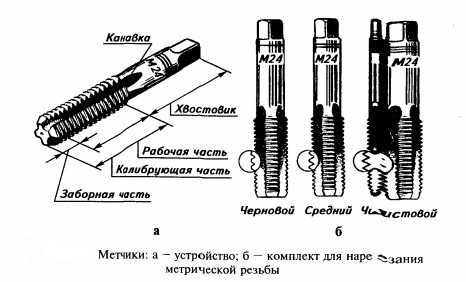

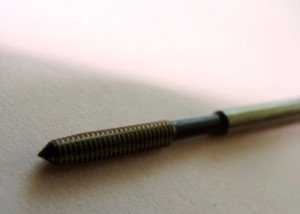

Конструкция ручных метчиков – чем обрабатывается резьба?

В целом, метчики широко применимы не только на токарных станках, но и на обрабатывающих центрах. Ручные модели отличаются от машинных тем, что у первых несколько другая форма заходной части. Данные инструменты сделаны в виде винта, на котором имеются несколько продольных прямых прорезей или же винтовых канавок с образующими режущими кромками. Стандартный метчик состоит из таких элементов, как хвостовик и рабочий корпус, который имеет заборную часть и калибрующую. Роль хвостовика в данном инструменте – плотно закреплять метчик в патроне во время прорезания резьбы или в воротке.

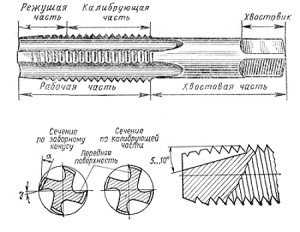

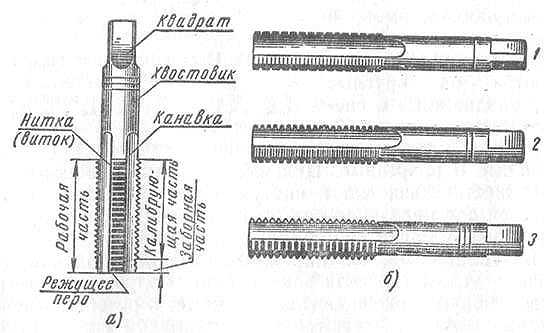

Рабочая часть на метчике – это то место, где происходит нарезание резьбы. Она сделана в виде винта, на котором находятся продольные канавки и винтовые. Больше преимуществ у метчиков с прямыми прорезями, нежели у вариантов с винтовыми. Прямой тип канавок помогает обеспечить наиболее благоприятные условия для отхода стружки. Заборная часть инструмента сделана в виде конуса. Именно эта часть входит в прорезаемое отверстие первой, и именно с ее помощью производится основная работа по нарезке резьбы. Калибрующая часть помогает продолжать работу заборной части. Ее функция – защита и калибровка нарезаемого отверстия.

Режущие зубчики или перья, находящиеся на резьбовой части инструмента, имеют форму резцов и расположены по всей окружности. Канавки или углубления между режущими перьями предназначены для того, чтобы образовывать режущие кромки и для вывода стружек при нарезании. Если диаметр метчиков составляет около 20 мм, то их изготавливают с тремя канавками, а инструменты с диаметром от 20 и 40 мм имеют четыре канавки.

Ручной метчик – особенность приобретения

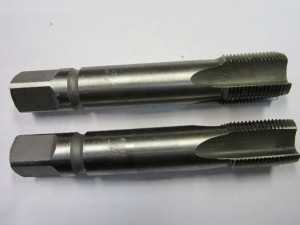

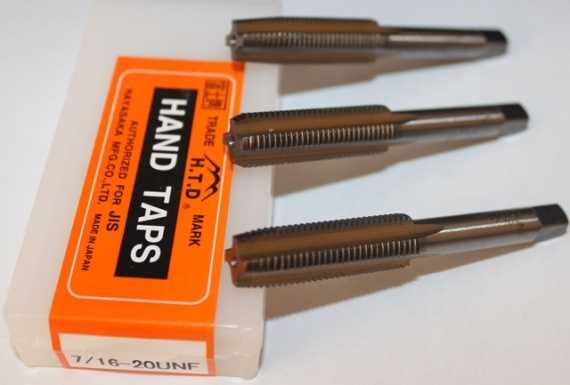

Как же выглядит такой инструмент уже в руках слесаря? Так как ручные метчики относят к слесарным инструментам и с их помощью можно нарезать резьбы вручную, то было решено, чтобы они изготавливались набором, который состоит из двух или трех инструментов. Обычно в набор входят несколько метчиков: черновые, средние и чистовые. Различить их можно по маркировкам или, чаще, по номерам, которые обозначают последовательность применения в работе, как правило, это номера 1, 2 и 3.

Предназначение чернового метчика – накрутить резьбу начерно, то есть это некий набросок. Средним резьба подравнивается, и она получается более точной. Использование чистового приспособления необходимо для окончательной работы, с его помощью получается точное нарезание. Также им выполняется и калибровка. Определить, какой именно метчик: черновой, средний или чистовой – несложно. Для этого есть специальные отметки на хвостовой части. Они сделаны в виде круговых рисок или колец, или, как мы уже упомянули, вы можете увидеть там цифры.

Если необходимо выполнить основную слесарную резьбу, где диаметр составляет от 8 и до 18 мм, то можно воспользоваться ручными одиночными метчиками. Для резьбы с диаметром от 6 и до 24 мм уже потребуется комплект из двух метчиков. Обычно необходимо использовать в работе черновые и чистовые. А если диаметр резьбы от 2 и до 52 мм, то невозможно сделать работу качественно без комплекта из трех предметов. Если резьба трубная, а диаметр составляет от 1/8 и до 4, потребуется комплект из двух метчиков.

Метчик машинно-ручной и другие виды этого инструмента

Различаются метчики направлением канавок. Помимо того, что канавки могут быть прямыми или винтовыми, также они могут быть либо с левой резьбой, либо с правой. Обычно их так и называют – левыми и правыми, правда, расшифровывать эти названия нужно навыворот, то есть, если вам нужна левая резьба, то работать следует правым метчиком. Если необходимо выполнить очень точное нарезание резьб, то нужно использовать метчики с винтовыми канавками, работать будет сложнее, но результат порадует.

Отличие бесканавочных метчиков от обычных в том, что у них полностью отсутствуют продольные канавки на всей длине резьбовой части. Отличие имеется и в приемном конусе, у данных инструментов он намного короче. Отличаются они также и в небольших симметрично расположенных канавках, которые имеются в конце резьбовой части. Оси канавок наклоняются к оси инструмента. Метчики такого типа помогают повысить производительность. Их срок службы значительно выше, чем у других разновидностей. Кроме того, их можно использовать для нарезания резьбы не только в глухих отверстиях, но и в сквозных.

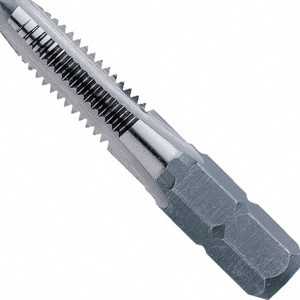

Профессионалы часто используют в работе комбинированные метчики. Они бывают бесканавочными, двухступенчатыми, выделяют еще и сверло-метчик. Но данный тип больше относится к машинным метчикам. Бывает, что специалисты на конец инструмента приспосабливают рукоятку и применяют для ручной работы. Смешанная функция для данного инструмента – не редкость, есть целый класс таких приспособлений. Метчики машинно-ручные (ГОСТ 3266-81) имеют отличия от обычных ручных в материале, из которого они изготовлены. Для них сплав берется потверже, потому что их задача делать отверстие за один проход, если их используют на станке.

Подразделяют ручные метчики и по конструктивному решению режущей части. Они бывают коническими и цилиндрическими. Конические инструменты отличаются удлиненной заборной частью, резьба у них неполная и постепенно переходит в полную калибрующую часть. Данные модели применяют в тех случаях, когда нужно сделать нарезание резьбы в сквозных отверстиях. Инструментами цилиндрического типа пользуются, когда нужно выполнить нарезание резьбы в глухих отверстиях.

Устройство ручных метчиков может видоизменяться, в зависимости от их предназначения. По этому признаку выделяют гаечные, плашечные, маточные и специальные варианты. Метчики гаечного типа можно использовать для нарезания резьбы, как на станках, так и в ручной работе, поэтому это весьма популярный метчик машинно-ручной разновидности. У них сделан удлиненный хвостовик, с помощью которого можно собирать гайки. Все собранные гайки крепятся именно на хвостовике. Главное отличие плашечного метчика – в большом заборном конусе. Его предназначение – предварительное нарезание резьбы в плашках за один проход.

После того, как работа выполнена плашечным метчиком, нужно зачищать резьбу маточным инструментом. Они отличаются канавками, у них сделана правая спираль.

Секреты работы ручным метчиком

Начинать работу с метчиком надо с вычисления длины шага. То есть нужно уточнить диаметр резьбы. Это нужно для получения качественной работы. Пример: если нужна резьба М20х1, то внутреннее отверстие будет составлять около 1,9 см. Сначала выполняется черновая нарезка. Это можно сделать специальным приспособлением – своеобразным кольцевым ободком. Работать надо аккуратно, потому что хоть сделан инструмент из твердых металлов, но все же он очень хрупкий. Когда подготовка сделана, можно работать самим метчиком. Многие предпочитают сделать все дрелью, но нет гарантии, что отверстие будет перпендикулярным и без перекосов.

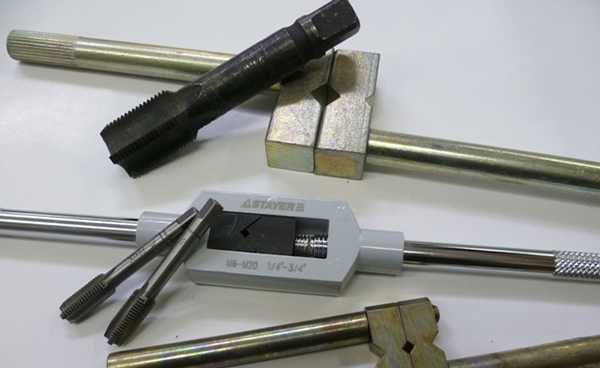

Работая ручными метчиками, надо использовать и такое устройство, как вороток, иногда вместо него применяют обычный разводной ключ. Чтобы работа шла плавно, не помешает обработка рабочей поверхности машинным маслом. Во время работы может появляться стружка, ее необходимо сразу убирать инструментом, используя круговые движения. Если инструмент сделан из мягких металлов, то нужно вовремя убирать всю стружку. Это делается при помощи поворота инструмента в обратную сторону. В работе нужно использовать весь инструментальный набор (желательно, все три номера) и своевременно следует проверять положение резка, обычно для этого используют угольник.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Метчик - что это такое, устройство, применение, таблица для нарезания резьбы

Метчики – это основной инструмент для нарезания внутренних резьб в глухих и сквозных отверстиях ручным или машинным способом. С точки зрения доступности метчик для нарезания резьбы относится к сравнительно простым инструментам, применение которых доступно и любителям, и профессионалам, позволяющим получить в условиях обычной мастерской стандартную резьбу, соответствующую требованиям ГОСТ.

Устройство метчиков

Данный тип резьбонарезного инструмента представляет собой винт с прямыми и винтовыми канавками необходимыми для нарезания резьбы и отвода образуемой в процессе стружки. Рабочая зона включает калибрующую и режущую части. Для крепления инструмента в ручных воротках или патронах имеется квадратная хвостовая часть. Сам процесс нарезки представляет собой поворот инструмента в предварительно просверленном отверстии (глухом или сквозном) путем возвратно-поступательного движения.

В зависимости от варианта исполнения, устройство метчика позволяет нарезать резьбу за один, два или три прохода. Подготовка резьб более чем за один проход осуществляется комплектами из чернового, среднего и чистового инструментов. Для нарезки в отверстиях из особо вязких материалов, например титанового сплава, выпускаются комплекты из пяти инструментов.

Применение

Метчики для нарезания резьб являются основным резьбонарезным инструментом для бытового, полупрофессионального и профессионального применения. Они могут быть использованы для подготовки, практически, всех видов резьб – метрической, дюймовой, трапециидальной и т. д.

Основные характеристики метчиков:

  • Материал изготовления. Наилучший вариант – легированные стали обеспечивающие высокую долговечность инструмента.
  • Способ нарезки – для ручного или машинно-ручного применения.
  • Диаметр отверстия – определяется по соответствующей таблице.
  • Параметры нарезаемой резьбы – метрическая, дюймовая, основной или мелкий шаг и т. д.

Основные правила нарезки внутренней резьбы

Чтобы правильно нарезать резьбу метчиком необходимо придерживаться следующих рекомендаций:

  • Просверлить отверстие нужного диаметра. По сути – это главный этап, т. к. при ошибке вы получите либо неплотную резьбу, либо сломаете метчик из-за перегрузки. Для наиболее распространенной, метрической резьбы таблица диаметров приведена ниже. Для грубой оценки необходимо отнять от диаметра резьбы её шаг. Сверлить необходимо строго перпендикулярно к плоскости.
  • Для нарезки вручную выполняем возвратно-поступательные движения – два оборота вперёд, один назад.
  • После прохода черновым метчиком, повторяем процедуру чистовым.
  • При нарезке в глубоком отверстии необходимо периодически полностью выкручивать инструмент и очищать канавки.
  • Для нарезки в глухом отверстии его длина должна быть больше планируемой длины резьбы.
  • При нарезке резьбы в глубоких отверстиях обязательно используйте смазку – эмульсия, керосин или льняное масло.

Виды метчиков для нарезания резьб

В зависимости от способа нарезки существуют следующие виды метчиков – ручные, машинно-ручные и машинные. Ручные оснащены квадратной хвостовой частью для фиксации в воротке, выпускаются 2-х и 3-комплектными. Машинно-ручные метчики могут быть установлены и в вороток, и в патрон станка. Для нарезания резьбы в сквозном отверстии выпускаются с шестью нитками на рабочей части, для глухих отверстий – с тремя. Машинные метчики предназначены исключительно для установки в патрон станка, имеют винтовые и укороченные канавки.

Кратко перечислим некоторые специальные виды метчиков:

  • Гаечные – имеют длинную хвостовую часть для нанизывания гаек, что позволяет нарезать резьбы в нескольких изделиях без выворачивания инструмента. Предназначены для машинной нарезки.
  • Метчики для левой резьбы – обозначаются литерами LH, имеют тот же шаг и диаметр как инструмент с метрической резьбой.
  • Метчики дюймовые – инструмент для нарезки резьб в дюймовой системе измерений. Выпускаются 2-х или 3-комплетными в трех классах точности.

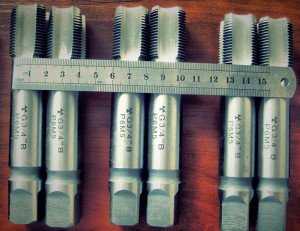

  • Метчики трубные – позволяют нарезать трубные резьбы с дюймовой системой измерения в диапазоне от 1/8 до 2 дюймов. Выпускаются в ручном и машинно-ручном исполнении, в двух комплектах с острым и тупым заходом.
  • Метчики конические – применяются для подготовки соответствующего типа резьб метрических (К) и трубных (Rc). Отличаются наличием удлиненной начальной заборной части с неполной резьбой, постепенно переходящей в полную.

Действующие стандарты

Конструкцию машинных и ручных метчиков регулирует ГОСТ 3266-81. Технические условия - ГОСТ 3449-84. Также для каждого типа инструмента действует свой стандарт определяющий его конструкцию.

Видео

Наглядную информацию об инструменте вы можете получить в представленном ниже видео

mekkain.ru

Ручной метчик – что предстоит "наметить" таким инструментом?

Ручной метчик – это инструмент, который лучше всего подойдет для создания внутренней резьбы, причем без привлечения громоздких станков. Чаще всего, мы увидим его в руках слесаря.

Конструкция ручных метчиков – чем обрабатывается резьба?

В целом, метчики широко применимы не только на токарных станках, но и на обрабатывающих центрах. Ручные модели отличаются от машинных тем, что у первых несколько другая форма заходной части. Данные инструменты сделаны в виде винта, на котором имеются несколько продольных прямых прорезей или же винтовых канавок с образующими режущими кромками. Стандартный метчик состоит из таких элементов, как хвостовик и рабочий корпус, который имеет заборную часть и калибрующую. Роль хвостовика в данном инструменте – плотно закреплять метчик в патроне во время прорезания резьбы или в воротке.

Рабочая часть на метчике – это то место, где происходит нарезание резьбы. Она сделана в виде винта, на котором находятся продольные канавки и винтовые. Больше преимуществ у метчиков с прямыми прорезями, нежели у вариантов с винтовыми. Прямой тип канавок помогает обеспечить наиболее благоприятные условия для отхода стружки. Заборная часть инструмента сделана в виде конуса. Именно эта часть входит в прорезаемое отверстие первой, и именно с ее помощью производится основная работа по нарезке резьбы. Калибрующая часть помогает продолжать работу заборной части. Ее функция – защита и калибровка нарезаемого отверстия.

Режущие зубчики или перья, находящиеся на резьбовой части инструмента, имеют форму резцов и расположены по всей окружности. Канавки или углубления между режущими перьями предназначены для того, чтобы образовывать режущие кромки и для вывода стружек при нарезании. Если диаметр метчиков составляет около 20 мм, то их изготавливают с тремя канавками, а инструменты с диаметром от 20 и 40 мм имеют четыре канавки.

Ручной метчик – особенность приобретения

Как же выглядит такой инструмент уже в руках слесаря? Так как ручные метчики относят к слесарным инструментам и с их помощью можно нарезать резьбы вручную, то было решено, чтобы они изготавливались набором, который состоит из двух или трех инструментов. Обычно в набор входят несколько метчиков: черновые, средние и чистовые. Различить их можно по маркировкам или, чаще, по номерам, которые обозначают последовательность применения в работе, как правило, это номера 1, 2 и 3.

Предназначение чернового метчика – накрутить резьбу начерно, то есть это некий набросок. Средним резьба подравнивается, и она получается более точной. Использование чистового приспособления необходимо для окончательной работы, с его помощью получается точное нарезание. Также им выполняется и калибровка. Определить, какой именно метчик: черновой, средний или чистовой – несложно. Для этого есть специальные отметки на хвостовой части. Они сделаны в виде круговых рисок или колец, или, как мы уже упомянули, вы можете увидеть там цифры.

Если необходимо выполнить основную слесарную резьбу, где диаметр составляет от 8 и до 18 мм, то можно воспользоваться ручными одиночными метчиками. Для резьбы с диаметром от 6 и до 24 мм уже потребуется комплект из двух метчиков. Обычно необходимо использовать в работе черновые и чистовые. А если диаметр резьбы от 2 и до 52 мм, то невозможно сделать работу качественно без комплекта из трех предметов. Если резьба трубная, а диаметр составляет от 1/8 и до 4, потребуется комплект из двух метчиков.

Метчик машинно-ручной и другие виды этого инструмента

Различаются метчики направлением канавок. Помимо того, что канавки могут быть прямыми или винтовыми, также они могут быть либо с левой резьбой, либо с правой. Обычно их так и называют – левыми и правыми, правда, расшифровывать эти названия нужно навыворот, то есть, если вам нужна левая резьба, то работать следует правым метчиком. Если необходимо выполнить очень точное нарезание резьб, то нужно использовать метчики с винтовыми канавками, работать будет сложнее, но результат порадует.

Отличие бесканавочных метчиков от обычных в том, что у них полностью отсутствуют продольные канавки на всей длине резьбовой части. Отличие имеется и в приемном конусе, у данных инструментов он намного короче. Отличаются они также и в небольших симметрично расположенных канавках, которые имеются в конце резьбовой части. Оси канавок наклоняются к оси инструмента. Метчики такого типа помогают повысить производительность. Их срок службы значительно выше, чем у других разновидностей. Кроме того, их можно использовать для нарезания резьбы не только в глухих отверстиях, но и в сквозных.

Профессионалы часто используют в работе комбинированные метчики. Они бывают бесканавочными, двухступенчатыми, выделяют еще и сверло-метчик. Но данный тип больше относится к машинным метчикам. Бывает, что специалисты на конец инструмента приспосабливают рукоятку и применяют для ручной работы. Смешанная функция для данного инструмента – не редкость, есть целый класс таких приспособлений. Метчики машинно-ручные (ГОСТ 3266-81) имеют отличия от обычных ручных в материале, из которого они изготовлены. Для них сплав берется потверже, потому что их задача делать отверстие за один проход, если их используют на станке.

Подразделяют ручные метчики и по конструктивному решению режущей части. Они бывают коническими и цилиндрическими. Конические инструменты отличаются удлиненной заборной частью, резьба у них неполная и постепенно переходит в полную калибрующую часть. Данные модели применяют в тех случаях, когда нужно сделать нарезание резьбы в сквозных отверстиях. Инструментами цилиндрического типа пользуются, когда нужно выполнить нарезание резьбы в глухих отверстиях.

Устройство ручных метчиков может видоизменяться, в зависимости от их предназначения. По этому признаку выделяют гаечные, плашечные, маточные и специальные варианты. Метчики гаечного типа можно использовать для нарезания резьбы, как на станках, так и в ручной работе, поэтому это весьма популярный метчик машинно-ручной разновидности. У них сделан удлиненный хвостовик, с помощью которого можно собирать гайки. Все собранные гайки крепятся именно на хвостовике. Главное отличие плашечного метчика – в большом заборном конусе. Его предназначение – предварительное нарезание резьбы в плашках за один проход.

После того, как работа выполнена плашечным метчиком, нужно зачищать резьбу маточным инструментом. Они отличаются канавками, у них сделана правая спираль.

Секреты работы ручным метчиком

Начинать работу с метчиком надо с вычисления длины шага. То есть нужно уточнить диаметр резьбы. Это нужно для получения качественной работы. Пример: если нужна резьба М20х1, то внутреннее отверстие будет составлять около 1,9 см. Сначала выполняется черновая нарезка. Это можно сделать специальным приспособлением – своеобразным кольцевым ободком. Работать надо аккуратно, потому что хоть сделан инструмент из твердых металлов, но все же он очень хрупкий. Когда подготовка сделана, можно работать самим метчиком. Многие предпочитают сделать все дрелью, но нет гарантии, что отверстие будет перпендикулярным и без перекосов.

Работая ручными метчиками, надо использовать и такое устройство, как вороток, иногда вместо него применяют обычный разводной ключ. Чтобы работа шла плавно, не помешает обработка рабочей поверхности машинным маслом. Во время работы может появляться стружка, ее необходимо сразу убирать инструментом, используя круговые движения. Если инструмент сделан из мягких металлов, то нужно вовремя убирать всю стружку. Это делается при помощи поворота инструмента в обратную сторону. В работе нужно использовать весь инструментальный набор (желательно, все три номера) и своевременно следует проверять положение резка, обычно для этого используют угольник.

www.emomi.com

Как нарезать резьбу метчиком вручную

Все дело в том, что область применения метчиков, в данном случае, оказывается очень разнообразной. К примеру, потребность в них может возникнуть, чтобы восстановить резьбу в бытовой технике, на велосипеде или для того, чтобы прикрепить на стену лосиные рога.

Сразу скажем, что метчиков великое множество, одни применяются относительно часто, другие крайне редко, поэтому чтобы уметь правильно выбрать для себя нужный метчик и суметь правильно им нарезать резьбу мы подготовили этот рассказ. Итак поехали:

Виды метчиков для нарезания резьбы

  • метрические,
  • дюймовые.

Еще раз отметим, что это наиболее встречающиеся, остальные типы применяются только для узкоспециализированных работ.

Начнем с самых распространенных.

Метрические метчики для нарезания резьбы



Это наиболее массовая группа метчиков, она включает в себя: машинно-ручные (м/р), ручные, гаечные и левые. Все они в той или иной мере могут быть востребованы.

Машинно-ручные метчики для нарезания резьбы



Согласно ГОСТа 3266-81, м/р выпускаются начиная с диаметра 1.0 мм и до 125.0 мм. Конечно, нам такие крайности точно не пригодятся, в ходу в основном таковые с диаметром от 4 мм до 24 мм.

Их отличительная особенность — наличие шейки (углубления) на хвостовике, она нужна для надежного зажима в промышленных станках. Кроме того, они бывают еще и разных исполнений, но для нас с Вами все это будет не важно, мы ведь все равно их будем использовать как ручные.

Производятся данные метчики в 2-х вариантах: комплектные и однопроходные.

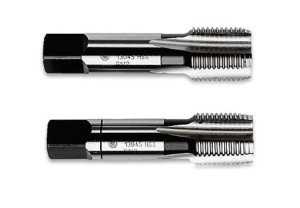

Комплектные метчики



1) Комплектные всегда состоят из двух метчиков, каждый из которых имеет свое назначение и название, черновой (№1) и чистовой (№2). Нарезать резьбу начинают первым номером, а вторым уже завершают.

Комплекты считаются самыми дорогими, поэтому целесообразнее всего использовать их в твердых сталях или для получения особо качественной резьбы.

Однопроходные метчики



2) Одинарные, в свою очередь, бывают для глухих и для сквозных отверстий, тут думаю также из названия все понятно.

Они нарезают резьбу за один проход, т.е. по сути являются универсальными, отсюда свои плюсы и минусы. Процесс нарезания резьбы пойдет труднее, возможно придется пройти метчиком туда-обратно не один раз, чтобы получилось то, что нужно, зато по стоимости они не дорогие.

Ручные метчики



Этот тип также предназначен для нарезания внутренней резьбы в металле только ручным способом — при помощи специального воротка. Отличаются они от м/р отсутствием канавки, длиной и не возможностью работы в вязких и труднообрабатываемых сталях.

Бывают они только комплектные, не смотря на это, зачастую, стоят гораздо дешевле одинарных м/р, потому как материал «быстрореза» их оказывается более низшего качества. Нередко изготавливают их из углеродистой стали У7. В общем, преимущество их только в цене, если предстоит обрабатывать не твердый материал или нужно просто прогнать резьбу вполне сгодятся. В остальных случаях, как повезет.

Гаечные метчики



Такие метчики, вы не перепутаете ни с какими другими, потому что они имеют удлиненный хвостовик. Предназначены они для работы в автоматических станках по производству гаек, но это не мешает их с успехом использовать и для наших с Вами целей. Иногда бывают ситуации, когда рабочей длины обычного инструмента не хватает, вот тут-то и пригодятся такие.

Они всегда бывает только одинарные, нарезают резьбу за один проход.

Левые метчики



Выпускаются только комплектами в машинно-ручном исполнении, что не мешает собственно их использовать как ручные. Они хоть и имеют узкую сферу применения, потребность в них возникает регулярно. Это может быть ремонт какой-нибудь хитрой импортной техники или автомобиля, а также просто в качестве экстрактора.

Каждый номер (1 и2) имеет дополнительную маркировку в виде русской буквы Л или латинских LH, свидетельствующих о том, что он предназначен для нарезания именно левой резьбы.

С видами метрических метчиком разобрались, теперь расскажем, как правильно подобрать нужный размер.

Все вышеперечисленные виды должны иметь маркировку. Она может быть нанесена разным способом, но это не меняет суть дела и не определяет качество изделия. В обязательном порядке должен быть указан: диаметр, шаг резьбы и вид быстрорежущего материала.

Примеры:

— М10х1.25 HSS

— М12х0.75 Р6М5

Для каждого диаметра ГОСТом определен свой перечень шагов резьбы. Еще у каждого d есть так называемый основной шаг, например, для 6 мм — это будет 1.0, для 10 мм — 1.5, для 16 мм — 2.0, в этом случае он может не указываться на инструменте. На нем будет присутствовать вот такая маркировка: М6, М10, М16 соответственно.

Отметим и еще одну особенность — шаг резьбы в числовом выражении не может быть выше основного. Пример: у метчика М14 мм о/ш 2.0, значит, у него не может быть шаг 2.5 и более.

Какой метчик для нарезания резьбы лучше купить

Самый легкий способ это замерить шпильку или болт, которая вкручивалась или будет вкручиваться в деталь. Диаметр измеряем щтангенциркулем (ШЦ), а шаг резьбы метрическим резьбомером.

Если нет ни того не другого, несем деталь в магазин инструмента, там все это выполнят за вас. Конечно, возможна ситуация когда ее снять нельзя или она весит очень прилично, в этом случае придется все-таки приобретать резьбомер. При этом, правда, учтите, что они бываю метрическими (М60) и дюймовыми (D55).

Теперь пару слов о хороших и плохих метчиках. Многие склонны подразделять данный инструмент на профессиональный и обычный. К первому принято относить дорогие изделия именитых европейский фирм, а ко второму — произведенному в Китае, но это не совсем корректно. Возможно кое-какая закономерность прослеживается, но в целом ситуация выглядит немного по-другому.

При покупке лучше придерживаться следующих рекомендаций:

  • если вам нужно только подновить резьбу или нарезать ее в не твердом материале, то сгодится самый дешевый ручной метчик,
  • для ответственных работ выбираем комплектные м/р производства Украины (Винница, Львов) или совместного Россия-Китай (ТулаМаш, Инреко, Белгород),
  • лучшими по соотношению цена-качество являются метчики, произведенные еще в СССР,
  • маркировка Р6М5, нанесенная на метчик, не гарантирует его качества (касается дешевых изделий),
  • наилучшими показателями обладают метчики с маркировкой Р9, Р12, Р18, Р6АМ5, Р6М5К5.

И еще, приобретая резьбонарезной инструмент, не забудьте взять еще и специальный вороток для него.

Метчики нельзя отнести к постоянно используемому инструменту, но в некоторых случаях без них просто нельзя обойтись, поэтому будем надеется, что данная статья поможет Вам лучше разбираться в этом вопросе.

У нас осталась не затронутой еще одна интересная группа метчиков — дюймовые, но они применяются гораздо реже вышеуказанных и о них мы расскажем уже в другой статье.

hozyindachi.ru

Метчик гаечный – определим особенности и разновидности инструмента + видео

Если выбирать инструмент для нарезания внутренней резьбы у гаек, то лучше всего использовать гаечный метчик. Когда может возникнуть такая необходимость, и почему это приспособление окажется лучшим помощником, мы расскажем в этой теме.

Назначение и применение гаечных метчиков

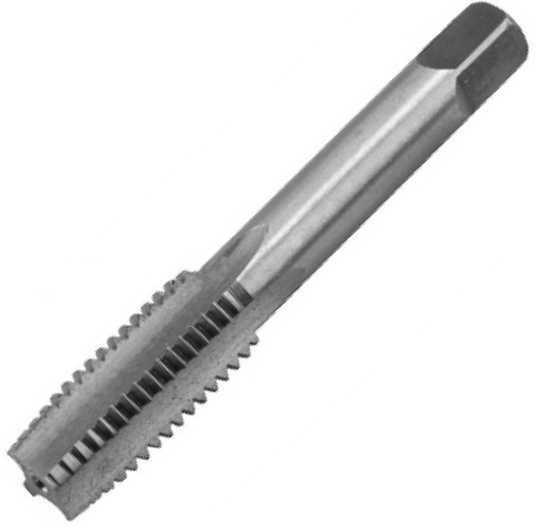

Внешне метчик выглядит, как винт с прямыми или прорезанными винтовыми канавками для стружки, которые образуют режущие края. Хвостовая честь метчика закрепляется в воротке, а рабочая режущая часть вставляется в металл, где нужно будет сделать отверстие. После этого в результате вращательных движений нарезается резьба. Рабочая его часть состоит из режущей и калибрующей поверхностей. Грань сзади во избежание возникновения трения о деталь, в которой происходит нарезка, выполнена как затылованная. Важно, чтобы профиль самой резьбы соответствовал профилю резьбы, прорезаемой метчиком.

Чтобы нарезать очень крупную резьбу, обычно принято использовать комплект метчиков, состоящий из двух-трех наименований. В данном случае подразумеваются инструменты для черновой обработки, для получения среднего качества и чистового окончания. Все они отличаются между собой как профилем, так и размерами. Иногда могут использоваться даже комплекты из пяти штук, например, при работе с такими вязкими материалами, как титановые сплавы, также используются для глухих отверстий и со сквозным выходом. Материал, из которого производятся эти инструменты, это либо твердые сплавы, либо быстрорежущая сталь. Вы нигде не встретите варианты из мягкого металла, потому что они быстро сотрутся в процессе нарезки отверстий.

Используются такие инструменты на заводах и предприятиях с токарными или сверлильными станками, а также в домашних условиях при нарезке вручную. Чем отличается машинный метчик от ручного, так это разными формами части, заходящей в отверстие. Для удобства в работе инструмент закрепляется в специальном патроне с осевой концентрацией на станке, либо для этого используется обычный цанговый патрон с встроенной цангой для использования метчиков. Недавно в качестве альтернативы для этого крепления начали применяться цанги с компенсацией. Чтобы получить качественную внутреннюю резьбу, используя пластическое деформирование (или накатывание), применяются метчики, не оставляющие стружки, также они известны, как раскатники. В них нет стружечных канавок, в отличие от других видов.

Если говорить исключительно о гаечных метчиках, то их особенностью является наличие более длинного хвостовика и заходной режущей части.

Метчик гаечный: классификация

По способу нарезания инструменты делятся на несколько групп. К первому типу относятся метчики для внутренней резьбы, а ко второму – всё, что способно нарезать резьбу снаружи (например, плашки, любые прогонки и винторезные доски). Теперь подробней о том, как происходит нарезка. Рабочая часть, представленная, как винт с некоторым количеством продольных и винтовых канавок, производит нарезку внутренней резьбы. Метчики, у которых есть винтовые канавки, обладают особым преимуществом перед таким же инструментом с канавками, выполненными прямо. В результате такого преимущества создаются удобные условия для более быстрой работы с благоприятным исходом.

Заборная часть по форме похожа на конус, она сужается к месту забора стружки, что позволяет метчику легко входить в прорезаемое отверстие и легко делать там отверстие нужного диаметра и глубины. Продолжением заборной является калибрующая часть, роль которой – зачистка и калибровка отверстия, только что прорезанного. Часть, отвечающая за резку, называется резьбовой и имеет зубья по своей окружности, называемые режущими перьями, выполненными в форме резцов, имеющих элементы резания. Канавки – углубления между этими перьями, предназначающиеся для получения режущих кромок и выхода нарезанной стружки. Метчики, у которых диаметр менее 20 мм, как правило, изготавливают с тремя, а при диаметре выше 20 мм – с четырьмя канавками.

Определяем их устройство по типу назначения, где метчики делятся на ручные слесарного типа и машинные. К ручным относятся гаечные, плашечные (для наружной резьбы), маточные и специальные метчики. Этот тип особенно применим при ручной работе и удобен из-за малых размеров и легкого использования. Черновым метчиком резьба нарезается начерно, в то же время средним метчиком можно получить довольно точную резьбу. Третий предмет из комплекта, чистовой, уже используется для полной нарезки резьбы и её последующей калибровки. Для точного определения метчиков из комплекта на их хвостовых частях делают метки. Количество меток соответствует порядку их в работе. Также вместо меток можно написать обычный номер (один, два или три). На той же части метчика наносится размер резьбы, которая получится в процессе работы с этим инструментом.

Канавки на метчике – что может от них зависеть?

По направляющим канавкам метчики различаются на те, в которых эти элементы прямые и винтовые. Их направление бывает выполнено в правую сторону для левой резьбы гайки, или же может быть правым, соответственно, для нарезки левой резьбы. Метчики, имеющие винтовые канавки, часто применяются для нарезания как можно более точной резьбы на изделии. Виды таких моделей известны следующие: цилиндрические, конические, гаечные, плашечные и маточные. У конических метчиков удлинена заборная часть. Их резьба неполная и переходит постепенно в полную в той части, где происходит калибровка. Эти приспособления пригодны, чтобы делать резьбу в отверстиях сквозного типа. Цилиндрический тип представляет собой средство для нарезки резьбы, главным образом, в глухих отверстиях.

Цель гаечных метчиков заключается в нарезании гаек вручную или на специальных станках. Изготавливаются они с удлиненными хвостовиками, чтобы удобнее было собирать на них гайки с нарезанной резьбой. Отличие плашечных метчиков от гаечных заключается в наличии в первом заборного конуса большого размера и своим предназначением нарезать резьбу за один проход в плашках. Ну, а последний тип, маточные, применяют, обычно, чтобы зачистить резьбу в плашках после того, как она была нарезана плашечным метчиком, и для аналогичного процесса с резьбой в рабочих плашках. Канавки маточных метчиков делаются со спиралью в правую сторону.

От обычных машинных инструментов бесканавочные мечники отличаются, как это видно из названия, полным отсутствием продольных канавок, а приемный конус на них значительно короче. На кончике резьбовой части расположена пара малых канавок, с наклоном оси к центру инструмента. Бесканавочные метчики на порядок прочнее других, редко ломаются, не делают брака. Так как у них более длинная резьбовая часть, их можно много раз перетачивать, поэтому срок их службы более продолжителен.

Главным достоинством бесканавочных метчиков является, несомненно, их высокая производительность во время нарезания резьбы, особенно, учитывая их применение в сквозных и глухих отверстиях, а не только в одном. Комбинированные метчики представлены двумя частями и разделяющей их шейкой, и подразделяются они на бесканавочные, двухступенчатые и сверло-метчики. Применение их очень экономит время, ведь здесь нужно пользоваться только одним инструментом, а не целым комплектом.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Набор ручных метчиков

Всем привет.

Сегодняшний обзор будет посвящен набору ручных метчиков с державкой для них, приобретенному мною на eBay.

Лот выбирался по соотношению минимальная цена/хорошие отзывы, так что выбора пал на случайного продавца. После непродолжительной переписки и дополнительной оплаты, продавец отправил мою посылку с полноценным треком, информацию по которому можно посмотреть здесь. На то, чтобы добраться из Китая в Беларусь у посылки ушло около месяца, что вполне приемлемо.

Поставляется комплект для нарезки внутренней резьбы без какой-либо оригинальной упаковки, все было помещено в обычный полиэтиленовый пакетик. Державка была дополнительно уложена в еще один пакетик. В живую все элементы, входящие в набор, выглядят следующим образом:

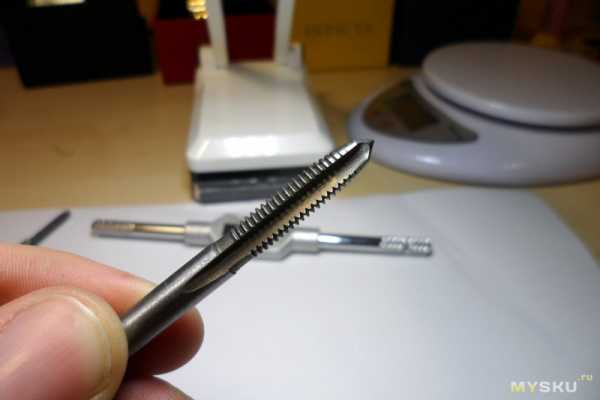

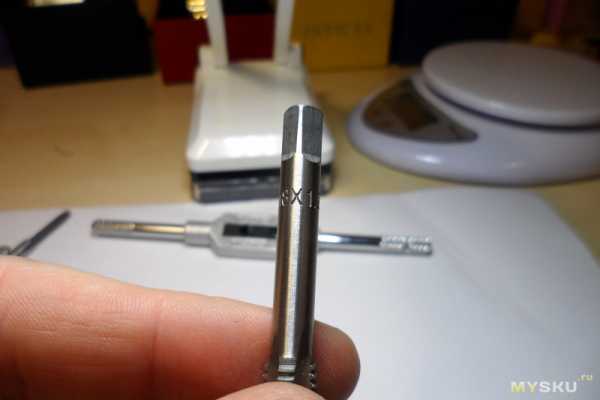

Здесь шесть метчиков, а так же державка. Метчики — М3, М4, М5, М6 и М8. На каждом метчике выбито обозначение с шагом резьбы. К сожалению, обозначения сплава металла из которого этот самый метчик изготовлен нигде нет. Так что этот момент останется тайной и остается только верить в то, что это «High Speed Steel» как указано в объявлении.

Несмотря на то, что на метчиках нет клейма с указанием металла, в целом, изготовлены они очень даже неплохо. На момент получения, все, что входило в комплект было покрыто некой прозрачной и дурно пахнущей смазкой от которой пришлось избавляться. В целом метчик выглядит аккуратным, все проточено качественно и ровно — начиная от витков режущей части и заканчивая канавками для стружки.

Причем все это в равной степени относится к каждому из 5 метчиков, имеющихся в комплекте, независимо от его диаметра.

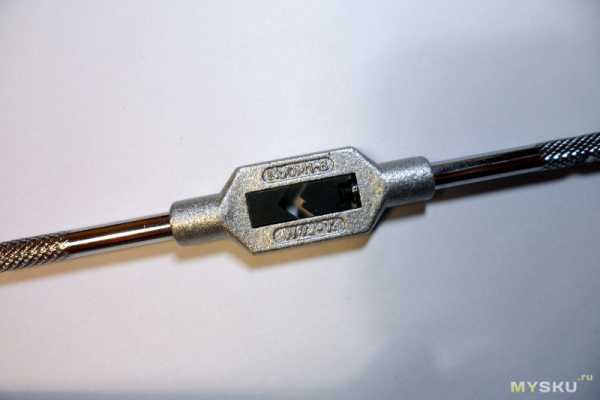

То же самое касается и державки. С первого взгляда претензий к ней не возникает. Выглядит она аккуратно, ее приятно взять в руки.

Вокруг замка имеется две надписи, указывающие на размеры метчиков, которые можно использовать в одной с ней связке: №0М1-8 W1/16-1/4".

Так что за внешний вид всего, что было получено не стыдно. Можно показывать кому угодно — никто даже и не подумает, что комплект из Китая и прилетел в мелком бумажном конверте. Теперь немного подробней о параметрах и размерах. Итак, для начала проверил метчики на соответствие указанным на них размерам.

Со всеми, кроме самого маленького («М3») проблем не было, все совпадало. А вот «М3» на самом деле оказался «М2,9» (максимальное значение на которое раздвинулись губки ШЦ при вращении вставленного между ними метчика — режущей части).

На ручках державки имеется специальный рефленчатый узор, предназначение которого — предотвращение проскальживания их во время зажатия метчика в замке.

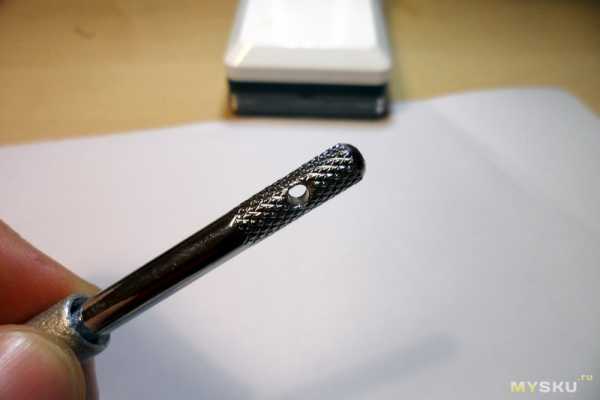

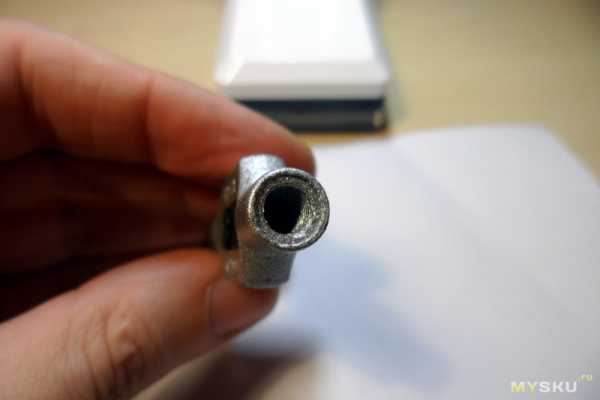

На второй ручке есть сквозное отверстие, суть которого мне не до конца не ясна. Возможно, чтобы его можно было куда-то повесть…

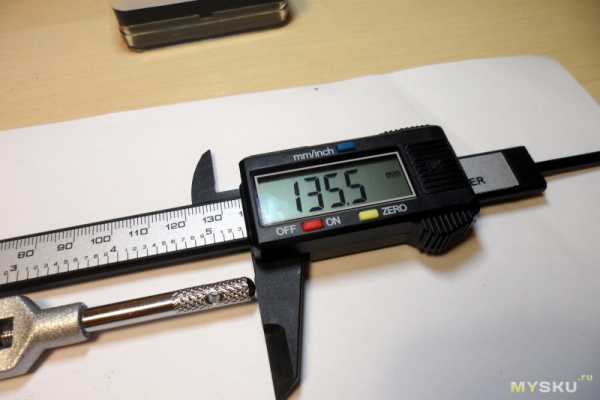

Длина державки с закрытым замком 135,5 миллиметров.

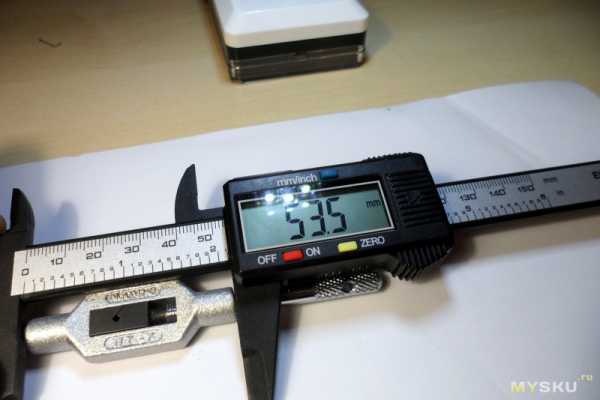

Без учета ручек 53,5 миллиметров.

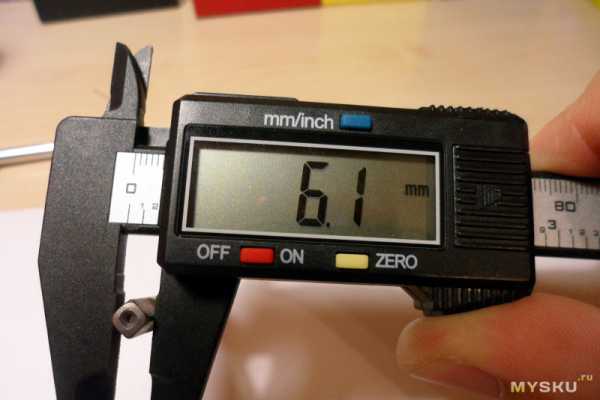

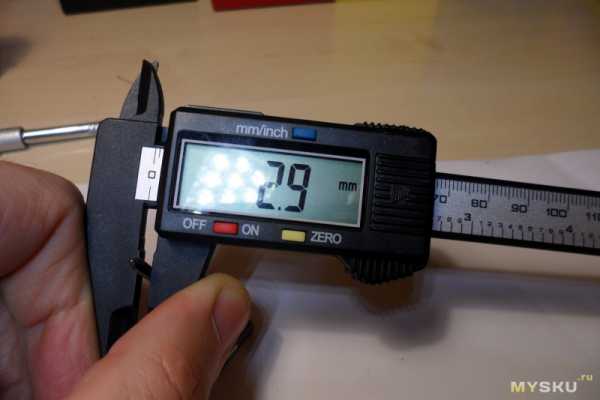

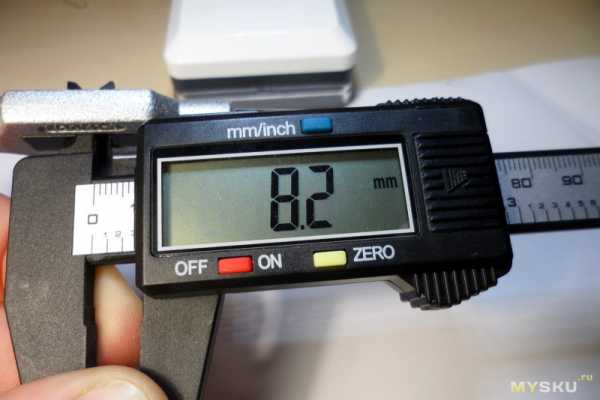

Максимальное раскрытие замка — 8,2 миллиметра.

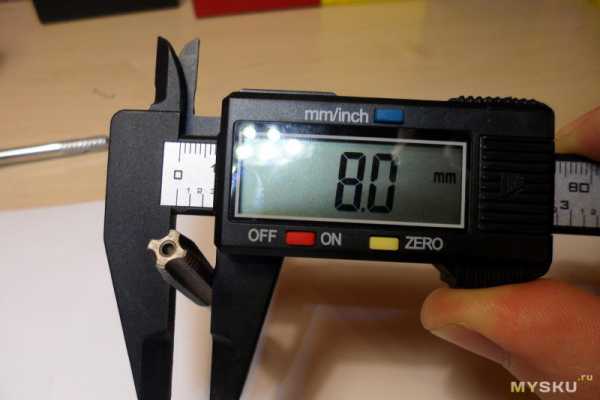

А максимальный размера хвостовика у входящего в комплект метчика М8 — 6,1 миллиметр.

Так что есть вероятность того, что комплектную державку можно будет использовать с метчиком М10, а может быть даже с чем-то более крупным 🙂 Правда, сама державка навряд ли это выдержит. Изготовлена она из какого-то непонятного сплава и с первого вида, металл кажется крохким. Не знаю как хорошо он переживает нагрузки. Думаю, самое слабое место здесь — места крепления ручек. Металл достаточно тонкий, а нагрузка в этом месте будет максимальной. Как бы не треснул… Но пока что тьфу-тьфу-тьфу все в порядке и ничего не сломалось)))

Замок приводится в движение вращением одной из ручек, которая приводит в движение соответствующую половинку фиксатора. В закрытом состоянии видно, что половинки плотно прилегают друг к другу и квадратная прорезь между минимальная, так что с этим все неплохо. Даже мелкий метчик прокручиваться не должен, если зажать все как следует.

А вот с зажатием тут проблема. Ручка, отвечающая за движение половинки замка, крутится ну очень свободно. Пластинка перемещается туда-сюда без усилия, ничего нигде не фиксируется, так что зажать метчик так, чтобы он не вываливался почти нереально. И это минус, даже не минус, а минусище, так как для того, чтобы все работало, приходится постоянно удерживать державку в нужном положении и поджимать рукоятку. Очень неудобно. Но в противном случае пластинка замка сдвигается и метчик начинает прокручиваться или вообще вываливается.

В остальном все не так уж и плохо. А поскольку больше тут рассказывать не о чем, то можно переходить к практическим испытаниям. Поскольку проделывать отверстие приходится отдельно от нарезания резьбы, то снова вспомним табличку с подбором размера нужного сверла.

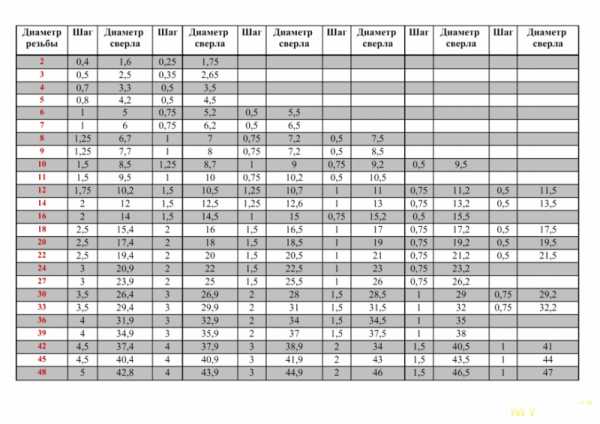

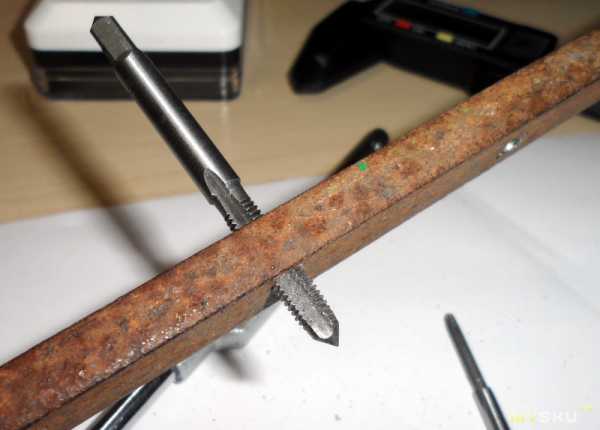

Резьбу будем нарезать все в той же металлической пластине, толщина которой 8 миллиметров. Я испытывал метчик на 8, так что сверлил отверстием сверлом на 7 мм. В сверлении отверстия ничего интересного нет, так что этот процесс остался не запечатленным. А вот так проходила нарезание резьбы внутри проделанного отверстия (правее виднеется отверстие с резьбой, сделанной сверлом-метчиком немного ранее 🙂 ):

Если бы не державка, которую постоянно приходилось поджимать, то процесс оказался бы быстрым и простым. Для его еще большего упрощения, метчик рекомендуется смазывать (сгодится моторное масло, дизель или керосин), а резьбу нарезать не за один присест, а проворачивая метчик туда-сюда (провернул на оборот, отвернул на пол и так далее).

Ну и, собственно, фото результата:

О нарезке черновой/чистовой резьбы с этим комплектом задумываться не приходится. Для проверки был взят обычный винт на 8.

Закрутился он без проблем, легко и просто. Винт держится даже при небольшом зацепе резьб. Даже небольшое видео есть:


Итак, подводя итог всему, что тут было написано, могу сказать, что набор показал себя вполне годным, если бы не державка. Метчик после нарезания резьбы совершенно никак не изменился. Во всяком случае, визуально отличий я не заметил. Так что можно брать, если оно вам надо. Ну думаю, что каждый из нас часто пользуется таким инструментом, но лучше пусть он будет и не понадобится, чем понадобится и его не окажется под рукой.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

mysku.ru

Набор метчиков – для чего и где применяются, классификация + видео

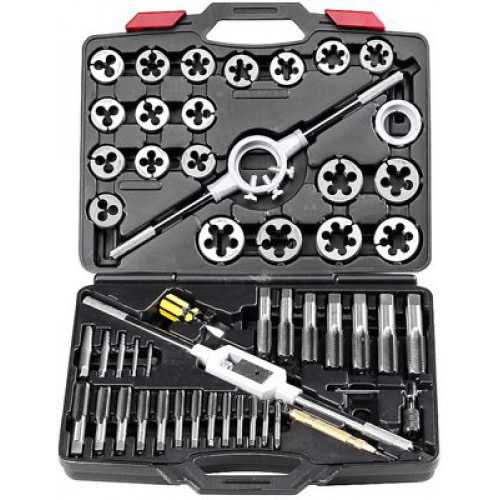

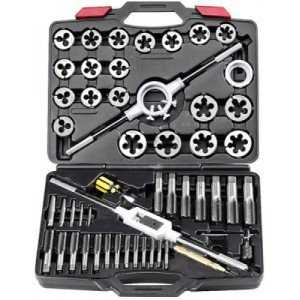

Набор метчиков и плашек спасет нас в тех ситуациях, когда нужно создать резьбу. Конечно, сегодня это больше атрибут машиностроения, причем, в большинстве случаев, эти операции механизированы, однако у домашних умельцев иногда появляются задачи подобного рода.

Лерки и метчики – как различать?

Нарезать резьбу приходится в нескольких исполнениях – внешнюю и внутреннюю. Для этого необходимы разные инструменты, но принцип их действия очень близок. Может быть, многие слышали где-то такие слова, как лерки, метчики, плашки. Это как раз те приспособления, которые и помогают осуществить данную задачу. Различия тут достаточно простые, если не углубляться в конструкцию и классификации каждого приспособления. Мы постараемся указать на них в нескольких выражениях, чтобы не путать вас.

Лерки, они же плашки, создают резьбу внешнюю, то есть по верху какого-то изделия, например, трубы. Конечно, делают это на заводе-изготовителе, но если вдруг вы решили сделать дома ремонт и обрезали трубы, то новую резьбу создать поможет именно такой инструмент. Сегодня эти два названия отождествляют, раньше разделяли. Леркой считали неразборное приспособление, а плашкой – разборное и регулируемое. Считалось, что лерка создает более качественную резьбу.

Метчики же используются для образования резьбового разъема внутри какой-то детали или ее заготовки. Многие, чтобы описать инструмент, просят представить обычный винт, на котором особым образом вырезаны канавки, которые чередуются с режущими зубьями. Одним концом данное приспособление крепят к станку (при механической нарезке) или воротку (при ручной работе), это место называется хвостовиком. Другим концом метчик вставляют в отверстие и вращают; продвигаясь, он образует резьбу.

Размеры метчиков или что учесть при работе?

Работа, которую выполняют данные инструменты, может быть серийной, поэтому большинство приспособлений – это метчики машинно-ручные, то есть ими можно пользоваться и на станках, и в домашнем хозяйстве. Причем несложно догадаться, что с таким объемом работ может справиться только очень крепкий материал, поэтому изготавливают их из твердых сплавов, чтобы износ был минимальным, либо быстрорежущих сталей, чтобы процесс происходит быстрее и легче.

Чтобы получить качественную нарезку, желательно подбирать размеры метчиков под отверстие. Если предстоит создавать резьбу большого диаметра, то для лучшего эффекта последовательно нужно использовать несколько размеров, чаще всего хватает двух-трех. Если вы обрабатываете мягкий материал, то придется «растянуть» удовольствие от работы на пять метчиков. Когда отверстия вовсе нет, сначала используется сверло, метчик вступает в игру уже позже. Причем для металлических заготовок сверло тоже должно быть довольно крепким.

Стоит внимательно выбирать профиль инструмента для нарезки, ведь то, что вы получите в отверстии, зависит именно от него.

Не стоит путать метчики для сквозных и глухих отверстий, потому что при неверном выборе деталь отправится в брак. Также при нежелании использовать универсальный резьбовой инструмент, приобретая машинный или ручной метчик, обращайте внимание на хвостовик, подойдет ли он для вашего крепления. Иногда стружечный вариант образования резьбы не подходит, тогда можно использовать накатывание, где формируются канавки, вследствие пластических деформаций. Для этого также необходим особый метчик.

Набор метчиков – плюсы и минусы такого инструмента

Теоретически все кажется простым в работе с метчиками, но это не совсем так. Если разобрать процесс подробнее, то это довольно затратное мероприятие в плане физической силы, особенно, если вы принялись за работу вручную. Ведь нарезать металл металлом непросто, огромны силы трения, стружка не такая податливая, как в деревянных изделиях при сверлении, она также очень сопротивляется при выходе по канавкам. Из-за наличия канавок в корпусе метчика, прочность корпуса несколько понижена, поэтому эти приспособления часто ломаются, особенно, когда используется тонкий размер.

Но не все так удручающе, ведь не зря метчик использовался раньше и не пропал из инструментария до сих пор. Сам по себе он устроен несложно, прост в изготовлении и применении, не надо долго думать, как же им пользоваться и куда закрепить. Точность резьбы достаточно высокая, а для очень требовательных деталей ее можно повысить улучшением качества самого метчика, что проще, чем строить сложные приборы контроля самого процесса нарезки. Сделав более совершенный метчик, вы уже можете рассчитывать на такую же совершенную резьбу.

Метчики машинно-ручные и другие виды приспособлений

Некоторые разновидности метчиков, конечно, имеют свои особенности, но если постараться описать общий принцип устройства, то выглядит данное приспособление примерно следующим образом. Сначала идет заборная часть, которая выглядит, как наконечник сверла с режущим пером, а следом за ней идет резьба, выполняющая функции калибрующей части. Последняя характеризуется числом перьев и зубьев, на ней же находятся и канавки для удаления стружки. Заканчивается все хвостовиком, на котором образованы крепления. По конструкции и применению основная масса метчиков делится на ручные, машинные, машинно-ручные (критерии классификации определить несложно в данном случае).

Ручные варианты называют еще слесарными, обычно увидеть их можно комплектами, поодиночке их не продают, это не строгий инструмент, класс точности у него всего лишь четвертый. Те приспособления, что созданы для машинного использования, выше классом по точности, используются в токарных, агрегатных и сверлильных станках. Это в большинстве своем метчики метрические для создания резьбы М2-М4, но для некоторых случаев используются и метчики дюймовые, создающие резьбу типа К (коническую). Изготавливаются они все из прочных марок стали и с более качественно накатанной резьбой, стандартизированы по размерам.

Также различают гаечные, плашечные и специальные варианты. Вот тут мы остановимся чуть подробнее. Первая разновидность говорит сама за себя, резьба образуется в гайках, такие приспособления используются на станках и обрабатывают большое количество гаек сразу, прорезая насквозь ряд выстроенных друг за другом кругляшков. Плашечный метчик калибрует резьбу в плашках, если она пришла в некоторую негодность. А вот группа специальных видов довольно широкая, потому что определяется профилем и формой резьбы, которую они способны нарезать, тут можно встретить круглые профили, в виде трапеции и т.д., также в этой группе мы найдем метчик конический, трубный, сборный, регулируемый и др.

К специальным относят приспособления, где зубья друг относительно друга стоят в шахматном расположении, это исключает заклинивание из-за плохого отвода стружки. Метчик с укороченной канавкой нужен для особо тяжелых работ, потому что он крепче остальных. А изделие с винтовой канавкой лучше отводит стружку, что важно при работе с глухими отверстиями. Ступенчатый и режуще-выглаживающий инструмент позволяет реализовать несколько режимов нарезки. Колокольный тип метчиков позволяет делать резьбу сравнительно больших размеров (до 40 см).

Конический метчик характеризуется отсутствием калибрующей части, длина его равна длине резьбы. А метчик-протяжка и вовсе выбивается из ряда этих инструментов. Дело в том, что он устроен иначе, хвостовик у него движется впереди режущей части, то есть он тянет за собой весь корпус этого приспособления. Он довольно функционален, может делать резьбу любого профиля, длины, шага. Такой метчик бывает левый и правый, то есть вращается в разные стороны, делая соответствующую резьбу.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
