Rz 80 шероховатость – Ra, Rz, параметры, обозначение, виды

alexxlab | 14.07.2018 | 1 | Вопросы и ответы

Содержание

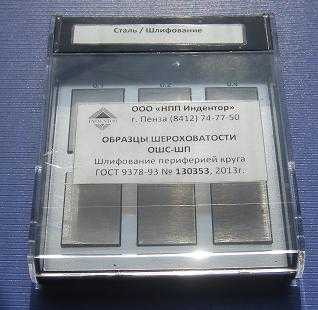

Образцы шероховатости Rz 20 Rz 40 Rz 60 Rz 80 ШП

Образцы шероховатости изготавливаются ООО "НПП Индентор" согласно ГОСТ 9378-93

СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ Р №РОСС RU.АГ93.Н03349



  • Образцы шероховатости ОШС-ШП Rz 20...80 (Шлифование периферией круга, плоское) применяются для контроля поверхностей, обработанных шлифованием.
  • Форма образцов -плоская , материал образцов - сталь, медь, алюминий, чугун, а так же другие материалы по запросу Заказчика. В набор входят образцы с шероховатостью Rz 20; Rz 40; Rz 60; Rz 80 мкм.
  • Образцы упакованы в пластмассовые футляры. Шероховатость образцов указывается на "решетке" футляра непосредственно над каждым образцом.



Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ПЛОСКОЕ (ОШС-ШП) ГОСТ 9378-93
Маркировка набораОписание образцов, входящих в набор
Материал образцов
стальчугунлатуньалюминиймедь
ОШС-ШП Rz 20...80

Форма образцов плоская

Rz 20; 40; 60; 80 мкм

+++++



ВЫ МОЖЕТЕ СКАЧАТЬ ПРАЙС-ЛИСТ НА ОБРАЗЦЫ ШЕРОХОВАТОСТИ:


По техническому заданию Заказчика возможно изготовление наборов образцов шероховатости из титана, меди и других материалов, а так же с другими параметрами шероховатости образцов



СЕРТИФИКАТ СООТВЕТСТВИЯ НА ОБРАЗЦЫ ШЕРОХОВАТОСТИ:











www.indentor.ru

7.7. Обработка поверхности – Ассоциация EAM

Обозначение шероховатости поверхности (смотри таблицу 7.3, таблицу 7.4):

– знак I применяется для поверхности, вид обработки которой конструктором не устанавливается;
– знак II применяется для поверхности, которая должна быть обработана удалением слоя материала, например, точением, фрезерованием, сверлением, шлифованием, полированием, травлением и т.п.;
– знак III применяется для поверхности, образуемой без удаления слоя материала, например, литьём, объёмной ковкой, штамповкой, прокаткой, волочением и т.п.
Таблица 7.3. Рекомендуемая шероховатость сопрягаемых поверхностей деталей.
Охватывающие и охватываемые цилиндрические и призматические поверхности
КвалитетыПоверхность
6; 78; 91112цилиндрическаяплоская
отверстиевал
Условия работы
трение, износбез трениятрение, износбез трения
Номинальный размер, D и B. ммРекомендуемая шероховатость
10-301,252,50,631,252,5
30-120<6
120-1806-181,25
> 18018-80<32,52,5
80-3603-102,5
>36010-30<6Rz20Rz20Rz20
30-1206-15Rz20Rz20
>12015-80Rz40Rz40
80-260Rz40Rz40Rz40
>260Rz80Rz80
Таблица 7.4. Оптимальная шероховатость поверхностей деталей при разных способах обработки
Вид обработкиШероховатость поверхности
Ковка Rz630
Ковка при нагреве поковки газообразным топливомRz1000
Литьё в песчаные формыотливки из сталиRz1250
отливки из чугунаRz630
отливки из цветных металлов и их сплавовRz320
Литьё по выплавляемым моделям Rz80-Rz20
Холодная штамповка, вырубка, пробивкатолщина металла, мм<=6 Rz160
6-10Rz320
>10Rz400
Резка механическаятолщина проката, мм<20 Rz320
>20Rz500
Резка кислороднаяручнаятолщина разрезаемого металла, мм<25 Rz1000
25-50Rz1600
<25 и >50не регламентируется и на чертежах не указывается
механизированная5-15Rz160
15-30Rz320
30-50Rz630
<5 и >50не регламентируется и на чертежах не указывается
Слесарная обработка Rz40-2,5
Зачистка наждачным полотном2,5-0,63
Точение наружное и по торцампредварительноеRz320-Rz80
чистовоеRz80-2,5
тонкое1,25-0,63
 Строганиепредварительное Rz160-Rz80
чистовое Rz40-Rz20
тонкое 2,5-1,25
 Хонингование чистовое0,63-0,32
 тонкое0,16-0,04
 Суперфинишированиечистовое 0,32-0,16
тонкое0,16-0,04
Притиркачистовая2,5-0,32
тонкая1,25-0,08
отделочная0,08-0,04
зеркальнаяRz0,1-Rz0,05
Доводкамеханическая чистовая0,32-0,16
ручнаяпредварительная1,25-0,63
средняя0,63-0,32
чистовая0,16-0,08
отделочная0,04-Rz0,1
зеркальнаяRz0,1-Rz0,05
Раскатка поверхности роликовой раскаткой0,63-0,16
Обкатка поверхности роликов и шариком0,63-0,16
Обработка пластических масс
прессование, литьё под давлением1,25-0,16
точение и фрезерованиеRz40-Rz20
сверлениеRz80-Rz20
полирование2,5-1,25

Если шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз. Диаметр вспомогательного знака О — 4-5 мм. В обозначении одинаковой шероховатости поверхностей, плавно переходящих одна в другую, знак О не приводят. Обозначение одинаковой шероховатости поверхности сложной конфигурации допускается приводить в технических требованиях чертежа с ссылкой на буквенное обозначение поверхности.

На линии невидимого контура допускается наносить обозначение шероховатости только в случаях, когда от этой линии нанесён размер.

При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят. При указании одинаковой шероховатости для части поверхностей изделия в правом верхнем углу чертежа помещают обозначение одинаковой шероховатости и условное обозначение (знак I ). Когда часть поверхностей не обрабатывается по данному чертежу, в правом верхнем углу чертежа перед обозначением (знак I) помещают знак III. Значение параметра шероховатости по ГОСТ 2789-73 указывают в обозначении шероховатости: для параметра Ra — без символа; для параметра Rz — с символом (рисунок 7.3).

Рисунок 7.3 — Обозначение шероховатости на чертеже

eam.su

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах.

  • Базовая длина - длина базовой линии l, длина линиии, используемой для выделения неровностей.
  • Средняя линия - средняя линия профиля (m-на рисунке), линия, имеющая форму номинального профиля, с минимальным среднеквадратическим отклонением профиля, от этой линии и отсчитывают все числовые значения для шероховатости:

Рисунок. Профиль шероховатости поверхности и обозначения его характеристик. Средняя линия профиля - не обязательно прямая, см. определение выше.

Параметры шероховатости поверхности Ra, Rz, R max, Sm, S, tp описаны в табличке ниже:

Условное обозначение параметра шероховатости Наименование параметра шероховатости Определение параметра шероховатости +См. рисунок выше
Ra Среднее арифметическое отклонение профиля Среднее арифметическое абсолютных значений (значений по модулю) отклонений профиля в пределах базовой длины. Интегральная величина.
Rz Высота неровностей профиля по 10 точкам Сумма средних арифметических абсолютных отклонений точек пяти наибольших минимумов и пяти наибольших максимумов профиля в пределах базовой длины.
Rmax Наибольшая высота поверхностей профиля Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.
Sm Средний шаг неровностей профиля Среднее арифметическое значение шага неровностей профиля в пределах базовой длины.
S Средний шаг неровностей профиля по вершинам Среднее арифметическое значение шага неровностей профиля по вершинам в пределах базовой длины.
tp Относительная опорная длина профиля Отношение опорной длины профиля к базовой длине, где "p" - значение уровня сечения профиля.

Если Вам встретился класс шероховатости, то используйте таблицу ниже:

Таблица. Значения параметров Ra и Rz для указанных классов шероховатости (в теории - использование Ra предпочтительнее использования параметраRz).

Класс шероховатости Базовая длина l, мм Ra предпочт., мкм Ra допустимые, мкм Rz, мкм
1 8,0 50 80; 63; 40 320; 250; 200; 160
2 8,0 25 40; 32; 20 160; 125; 100; 80
3 8,0 12,5 20;16,0;10,0 80; 63; 50; 40
4 2,5 6,3 10,0;8,0;5,0 40; 32; 25; 20
5 2,5 3,2 5,0; 4,0; 2,5 20; 16; 12,5; 10,0
6 0,8 1,6 2,5; 2,0; 1,25 10,0; 8,0; 6,3
7 0,8 0,80 1,25; 1,00; 0,63 6,3; 5,0, 4,0; 3,2
8 0,8 0,40 0,63; 0,50; 0,32 3,2; 2,5; 2,0; 1,60
9 0,25 0,20 0,32; 0,25; 0,160 1,60; 1,25; 1,00; 0,80
10 0,25 0,10 0,160; 0,125; 0,080 0,80; 0,63; 0,50; 0,40
11 0,25 0,050 0,080; 0,063; 0,040 0,40; 0,32; 0,25; 0,20
12 0,25 0,025 0,040; 0,032; 0,020 0,20; 0,16; 0,125; 0,100
13 0,08 0,012 0,020; 0,016; 0,010 0,100; 0,080; 0,063; 0,050
14 0,08 0,012 0,010; 0,008 0,050; 0,040; 0,032

Обозначение шероховатости на чертежах. Структура обозначения:

Значения параметров шероховатости указывают на чертежах нижеследующим образом:

  • - Ra указывается без символа, а другие параметры с символом.
  • - При указании диапазона параметров записывают пределы в 2 сроки:
1,25
1,00
Rz 0,080
     0,063
t60 50
     80
  • - Номинальное значение параметра записывается с предельным отклонением
  • - При указании нескольких параметров шероховатости их значения записывают в столбик, сверху вниз в следующием порядке: параметр высоты неровностей (Ra, Rz, Rmax), параметр шага неровностей (Sm,S), относительная опорная длина профиля (tp).
  • - Если шероховатость нормируется параметром Ra или Rz из числа приведенных в таблице "Значения параметров Ra и Rz для указанных классов шероховатости" выше, то базовую длину в обозначении шероховатости не указывают.

В зависимости от требуемого вида обработки материалов используют нижеследующие значки шероховатости:

Рис.1 - вид обработки поверхности не устанавливается Рис.2 - обработка поверхности со снятием слоя материала (токарная, фрезерование....) Рис.3 - обработка поверхности без снятия слоя материала (ковка, литье....)
Вид обработки поверхности указывется только в том случае, если другим видом обработки указанное качество поверхности не получить.
H=(1,5-3)h, h - примерно равна высоте размерных цифр

Ниже приведена картинка с указанием обозначений направлений неровностей на значке шероховатости. (Администрации проекта ДПВА такие значки не встречались никогда, но они существуют).

Рисунок. Условные обозначения направлений неровностей на значке шероховатости.

www.dpva.ru

Классы шероховатости поверхности - info - Справочник моториста

Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0

 Справочник моториста

Классы шероховатости поверхности

Классы шероховатости
Классы шероховатости
поверхности
Разряды
Шероховатость по
Ra
Шероховатость по
Rz
Базовая длинна
1
2
3
_
_
_
_
_
_
От 320 до 160
От 160 до 80
От 80 до 40
8,0
4
5
_
_
_
_
От 40 до 20
От 20 до 10
2,5
6
а
б
в
От 2.5 до 2.0
От 2.0 до 1.6
От 1.6 до 1.25
_
0,8
7
а
б
в
От 1,25 до 1.0
От 1.0 до 0.80
От 0.80 до 0.63
_
0,25
8
а
б
в
От 0.63 до 0.50
От 0.50 до 0.40
От 0.40 до 0.32
_
0,25
9
а
б
в
От 0.32 до 0.25
От 0.25 до 0.20
От 0.20 до 0.16
_
0,25
10
а
б
в
От 0,160 до 0.125
От 0.125 до 0.100
От 0.100 до 0.080
_
0,25
11
а
б
в
От 0.080 до 0.063
От 0.063 до 0.050
От 0.050 до 0.040
_
0,25
12
а
б
в
От 0.040 до 0.032
От 0.032 до 0.025
От 0.025 до 0.020
_
0,25
13
а
б
в
_
_
_
От 0.100 до 0.080
От 0.080 до 0.063
От 0.063 до 0.050
0,25
14
а
б
в
_
_
_
От 0.050 до 0.040
От 0.040 до 0.032
От 0.032 до 0.025
0,08

Ra-среднее арифметическое отклонение профиля;
Rz- высота неровностей профиля по десяти точкам

Поверхности деталей и их параметры шероховатости
Параметры
шероховатости, мкм
Типовые поверхности и детали
Rz=320 и Rz=160Нерабочие контуры деталей
Rz=80Отверстия на проход крепежных деталей
Выточки, проточки
Отверстия масляных каналов на силовых валах
Разделка кромок под сварку
Rz=40Внутренний диаметр шлицевых соединений (не шлифованных)
Свободные не сопрягаемые торцовые поверхности валов, муфт, втулок
Rz=20Торцовые поверхности под подшипники качения
Поверхности втулок, колец, ступиц, прилегающие к другим поверхностям, но не являющиеся посадочными
Rа=2,5Шаровые поверхности ниппельных соединений
Канавки под уплотнительные резиновые кольца для подвижных и неподвижных соединений
Радиусы скругления на силовых валах
Поверхности осей для эксцентриков
Опорные плоскости реек
Rа=1,25Поверхности разъема герметичных соединений без прокладок или со шлифованными металлическими прокладками
Наружные диаметры шлицевого соединения
Отверстия пригоняемых и регулируемых соединений ( вкладыши подшипников и др.) с допуском зазора - натяга 25-40 мкм
Цилиндры, работающие с резиновыми манжетами
Отверстие подшипников скольжения
Трущиеся поверхности мало-нагруженных деталей
Rа=0,63Притираемые поверхности в герметичных соединениях
Поверхности зеркала цилиндров, работающих с резиновыми манжетами
Торцовые поверхности поршневых колец при диаметре менее 240мм
Валы в пригоняемых и регулируемых соединениях с допуском зазора-натяга 7-25мкм
Трущиеся поверхности нагруженных деталей. Посадочные поверхности 2го класса точности с длительным сохранением заданной посадки: оси эксцентриков, точные червяки, зубчатые колеса
Сопрягаемые поверхности бронзовых зубчатых колес
Рабочие шейки распределительных валов
Штоки и шейки валов в уплотнениях
Rа=0,32Шейки валов:
1го класса точности диаметром свыше 1 до 30мм
2го класса - свыше 1 до 10мм
Валы в пригоняемых и регулируемых соединениях(шейки шпинделей, золотники) с допусками зазора - натяга 16-25 мкм
Отверстия пригоняемых и регулируемых соединений (вкладыши подшипников) с допуском зазора-натяга 4-7 мкм
Трущиеся элементы сильно-нагруженных деталей
Цилиндры, работающие с поршневыми кольцами
Rа=1,60Поверхности, работающие на трение, от износа которых зависит точность работы механизмов
Rа=0,080Валы в пригоняемых и регулируемых соединениях с допуском
зазора- натяга 2.5-6.5 мкм
Отверстия пригоняемых и регулируемых соединений с допуском
зазора-натяга до 2.5 мкм
Рабочие шейки валов прецизионных быстроходных станков и механизмов
Rа=0,040Зеркальные валики координатно-расточных станков и др.
Категория: info | Добавил: Бахус (12.02.2011)
Просмотров: 9369 | Рейтинг: 5.0/3
Рекламные банеры

www.dizelmotor.in

Меры шероховатости ОШС-ШП (Rz 20, 40, 60, 80)

Возможно приобретение мер шероховатости как комплектом из 4х штук, так и по отдельности.

Набор образцов шероховатости поверхности (сравнения) (ОШС-ШП) состоит из 4-х стальных пластин, изготовленных методом плоского шлифования с различными значениями параметров Rz и Ra.



Набор ОШС предназначен для контроля шероховатости поверхности изделий (преимущественно на рабочем месте) путем ее сравнения с шероховатостью образцов (визуально или на ощупь) при проведении визуального контроля (ПНАЭГ-7-016-89), капиллярной (ПНАЭГ-7-018-89), магнитопорошковой (ПНАЭГ-7-015-89) и ультразвуковой (ПНАЭГ-7-014-89) дефектоскопии.



Комплектация набора:

Мера шероховатости Rz 20

Мера шероховатости Rz 40

Мера шероховатости Rz 60

Мера шероховатости Rz 80

Футляр

Паспорт



Порядок работы с образцами:

1. Из этого набора выбираются два образца: первый - с номинальным значением параметра шероховатости Rz (или Ra), соответствующим требованиям НТД, а второй, смежный с ним в наборе образец - с меньшим значением параметра Rz (или Ra). Шероховатость поверхности детали визуально или на ощупь сравнивается с шероховатостью выбранных образцов.

Значение параметра Rz (или Ra), детали соответствует требованиям НТД, если шероховатость ее поверхности визуально или на ощупь вписывается между значениями шероховатости двух выбранных образцов, или чище наиболее чистого из них.

Если шероховатость поверхности детали одинакова или грубее поверхности образца с номинальным значением параметра Rz (или Ra), соответствующим требованиям НТД, то принимается отрицательное решение о соответствии параметра Rz (или Ra), поверхности детали требованиям НТД.

2. Если требования НТД заданы диапазоном, то из набора ОШС выбираются два образца с номинальными значениями параметра Rz (или Ra), соответствующими границам диапазона. Значение параметра Rz (или Ra) детали соответствует требованиям НТД, если ее шероховатость визуально или на ощупь вписывается между двумя выбранными образцами. В противном случае принимается отрицательное решение о соответствии параметра Rz (или Ra) поверхности детали требованиям НТД.

При оценке шероховатости выбирается участок поверхности детали с наиболее грубой обработкой.



traderentgen.ru

Шероховатость поверхности

Обрабатываемые поверхности

Методы обработки

Параметры шероховатости, мкм

Rz

Ra

Rz

320

160

80

40

20

2,5

1,25

0,63

0,32

0,16

0,08

0,04

0,1

Наружные цилиндрические

Обтачивание

Предварительное



Чистовое



Тонкое



Шлифование

Предварительное



Чистовое



Тонкое



Притирка

Грубая



Средняя



Тонкая



Отделка абразивным полотном



Обкатывание роликом



Шлифование - отделка (суперфиниширование)



Обрабатываемые поверхности

Методы обработки

Параметры шероховатости, мкм

Rz

Ra

Rz

320

160

80

40

20

2,5

1,25

0,63

0,32

0,16

0,08

0,04

0,1

Наружные цилиндрические

Растачивание

Предварительное



Чистовое



Тонкое



Сверление



Зенкерование

Черновое (по корке)



Чистовое



Развертывание

Нормальное



Точное



Тонкое



Протягивание



Внутреннее шлифование

Предварительное



Чистовое



Калибрование шариком



Притирка

Грубая



Средняя



Тонкая



шлифование- притирка (хронингование)

Нормальное



Зеркальное



Обрабатываемые поверхности

Методы обработки

Параметры шероховатости, мкм

Rz

Ra

Rz

320

160

80

40

20

2,5

1,25

0,63

0,32

0,16

0,08

0,04

0,1

Наружные цилиндрические

Строгание

Предварительное



Чистовое



Тонкое



Цилиндрическое фрезерование

Предварительное



Чистовое



Тонкое



Торцевое фрезерование

Предварительное



Чистовое



Тонкое



Торцевое точение

Предварительное



Чистовое



Тонкое



Плоское шлифование

Предварительное



Чистовое




Грубая


Средняя

Тонкая





tpi-steel.kz

Образцы шероховатости | Цена от 3 450р.



Образцы шероховатости поверхности (сравнения) – это образцы, имеющие известные параметры шероховатости. Под шероховатостью поверхности понимается совокупность неровностей, образующих ее рельеф. Образцы шероховатости (ОШС) получают определенным способом обработки - расточкой, точением, фрезерованием, строганием, шлифованием, полированием и т.д. Материал образцов – сталь, медь, алюминий, титан, латунь и другие металлы. Общие технические условия для эталонов шероховатости определены ГОСТ 9378. Образцы шероховатости могут поставляться в виде наборов или по отдельности.

Образцы шероховатости являются профессиональным инструментом и служат для оценки шероховатости поверхностей, полученных тем или иным способом обработки, путем сравнения – визуально и на ощупь. Образцы применяются на машиностроительных, ремонтных и других предприятиях для экспресс оценки шероховатости на рабочих местах и в лабораториях службы ОТК.

Образцы шероховатости входят в обязательный перечень оборудования для аттестации лаборатории НК по визуальному методу, а так же в табель технической оснащенности лабораторий контроля качества ПАО «Транснефть». Параметры и характеристики шероховатости определяются в соответствии с ГОСТ 2789, обозначения шероховатости поверхностей - по ГОСТ 2.309. Методика поверки образцов шероховатости регламентируется МИ 1850. Протокол поверки образцов шероховатости можно скачать здесь. Образцы шероховатости входят в область аккредитации метрологической службы НТЦ «Эксперт» (образец сертификата) оказывающей услуги по контролю шероховатости. При необходимости проведения комплексного неразрушающего контроля, можете ознакомиться с услугами штатной лаборатории НК.

Количественно шероховатость оценивают следующими параметрами:

  • Ra — среднее арифметическое отклонение профиля;
  • Rz — высота неровностей профиля по десяти точкам;
  • Rmax — наибольшая высота неровностей профиля.

Ряды номинальных значений параметра шероховатости Ra в зависимости от способа обработки образцов и базовые длины должны соответствовать требованиям ГОСТ 9378 (см. таблицу). По требованию заказчика шероховатость может дополнительно оцениваться другими параметрами (Rz, Rmax и др.), значения которых приводятся как справочные по результатам измерений. Примерная переводная таблица параметров шероховатости Ra / Rz с привязкой к классам шероховатости из утратившего силу ГОСТа 2789-59 приведена ниже.

Класс чистоты поверхности Среднеарифметическое отклонения
профиля Ra, мкм
Высота неровностей Rz, мкм Базовая длина l, мм
не более
1 80 320 8
2 40 160 8
3 20 80 8
4 10 40 2,5
5 5 20 2,5
6 2,5 10 0,8
7 1,25 6,3 0,8
8 0,63 3,2 0,8
9 0,32 1,6 0,25
10 0,16 0,8 0,25
11 0,08 0,4 0,25
12 0,04 0,2 0,25
13 0,02 0,1 0,08
14 0,01 0,05 0,08

Условное обозначение эталона шероховатости должно содержать номинальное значение параметра Ra (Rz), условное обозначение способа обработки и обозначение стандарта. Пример условного обозначения образца для оценки стальных поверхностей, полученного расточкой, с номинальным значением Ra 3,2 мкм: Образец шероховатости 3,2 Р сталь, ГОСТ 9378.

Параметры шероховатости поверхности измеряются с помощью профилометра. В данном приборе сигнал получается от датчика с алмазной иглой, которая перемещается перпендикулярно исследуемой поверхности. Сигнал проходит электронное усиление и интегрируется для формирования усредненного параметра. Результаты измерения отсчитываются на шкале в виде численных значений. Метрологическая аттестация образцов шероховатости может проводиться по методике МИ 1850 с оформлением сертификата о калибровке. Гарантийный срок эксплуатации образцов - 24 месяца со дня ввода в эксплуатацию.

В следующей таблице перечислены основные способы обработки образцов их обозначения и параметры.

Способ обработки Форма образца Фото образца Параметр шероховатости Ra , мкм 1
Шлифование периферией круга (ШП ШЦ ШЦВ) Плоская Цилиндрическая выпуклая Цилиндрическая вогнутая 0,050; 0,100; 0,200; 0,400; 0,800; 1,600; 3,200
Шлифование торцовое (ШТ) Плоская
Шлифование чашеобразным кругом (ШЧ) Плоская
Фрезерование цилиндрическое (ФЦ) Плоская 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Фрезерование торцовое (ФТ) Плоская
Фрезерование торцовое перекрещивающееся (ФТП) Плоская
Точение (Т) Цилиндрическая выпуклая 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Расточка (Р) Цилиндрическая вогнутая
Точение торцовое (ТТ) Плоская
Строгание (С) Плоская 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
Дробеструйная обработка (ДС) Плоская 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
Пескоструйная обработка (ПС) Плоская
Полирование (ПП ПЦ) Плоская Цилиндрическая выпуклая 0,0125; 0,025; 0,050; 0,100; 0,200
Ручное опиливание (РО) Плоская Rz 80; 40; 20; 10; 5; 2,5
1Базовая длина определяется по ГОСТ 9378 для каждого номинального параметра Ra в зависимости от способа обработки

Комплект поставки:

  1. Образец шероховатости
  2. Упаковка
  3. Паспорт
  4. Сертификат о калибровке собственной метрологической службы (по заявке)

Нормативы и методики по измерению шероховатости:



Профильные меры ПРО-10, предназначены для передачи размера единицы длины при измерении параметров шероховатости Ra, Rz, R и RSm в диапазоне от 10-8 до 10-4 м. В отличие от описанных выше образцов шероховатости сравнения, которые служат для визуальной оценки шероховатости полученной различными способами обработки, профильные меры ПРО-10 используются для поверки (калибровки) профилометров и других приборов, в том числе оптических, электронных и других микроскопов. Меры ПРО-10 внесены в Госреестр и признаны годными к применению по 2-му разряду.

Меры представляют собой кремниевые пластинки с периодическими линейными неровностями трапецеидального профиля, выполненные методом масочного травления и вклеенные в массивное основание. Меры поставляются отдельно или наборами с параметрами по количеству поддиапазонов измерения поверяемого средства измерений.

Поверка мер осуществляется в соответствии с документом «Меры профильные ПРО-10. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС». (образец свидетельства о поверке). Средство поверки - прибор для измерения текстуры поверхности 1го разряда серии Form Talysurf, фирмы Taylor Hobson, производства Великобритании.

Нормативные и технические документы, устанавливающие требования к мерам профильным ПРО-10

  • ГОСТ 8.296-2011 «ГСИ. Государственный первичный специальный эталон и государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz и Ra в диапазоне 0,025...3000 мкм»
  • МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50м и длин волн в диапазоне 0,2 ... 50мкм»
  • ТУ 3932-004-70281271-2011 «Меры профильные ПРО-10. Технические условия»

Характеристики и комплектность профильных мер ПРО-10 приведены в следующей таблице

Параметр Значение
Диапазон номинальных значений параметра Ra, мкм от 0,005 до 100
Диапазон номинальных значений параметров Rz, Rmax, мкм от 0,01 до 400
Диапазон номинальных значений параметра RSm, мкм от 20 до 2000
Пределы допускаемого СКО параметра Ra, % ± 3
Габаритные размеры, мм, длина / ширина / толщина 30 / 20 / 8
Размер рабочей области, мм, длина / ширина 20 /5
Комплект поставки
Мера профильная по заказу
Футляр 1 шт.
Паспорт 1 экз.
Методика поверки 1 экз.



Образцы шероховатости можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

Лидеры продаж ВИК

ОПРОС:
Какое оборудование кроме НК вас интересует:

www.ntcexpert.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
