С345 сталь – марка стали, расшифровка, характеристики, аналог

alexxlab | 02.04.2020 | 0 | Вопросы и ответы

Содержание

Марка стали С345 аналоги, расшифровка, характеристики, категории, температура применения

Аналоги С345

Российские аналоги: 12Г2С, 09Г2С (ГОСТ 19281)

Аналоги С345Д

Российские аналоги: 12Г2СД, 09Г2СД

Аналоги С345К

Российские аналоги: 10ХНДП (ГОСТ 19281)

Расшифровка стали С345

буква С означает, что сталь строительная;
цифра 345 условно обозначают предел текучести проката в Н/мм2;
буква К означает, что сталь с повышенной коррозионной стойкостью.
Наличие в маркировке стали буквы Д говорит о повышенном содержании меди, что увеличивает коррозионную стойкость.
В зависимости от температуры применения и вероятности хрупкого разрушения сталь С345 испытывается на ударную вязкость, а к обозначению стали добавляется номер категории, например, С345-1, С345-3.

к содержанию ↑

Характеристики стали С345К

Сталь С345К легируется фосфором, что повышает ее коррозионную стойкость в результате образования на ее поверхности оксидной пленки защищая сталь от коррозии. Присутствие в стали фосфора ухудшает свариваемость стали. Также сталь С345К рекомендуется применять при толщинах не более 10 мм, поскольку прокат большей толщины обладает меньшей хладостойкостью.

Химический состав стали С345 по ГОСТ 27772-2015

	С345	C345К
Углерод, С	0,15%	0,12%
Марганец, Mn	1,3-1,7%	не более 0,6%
Кремний, Si	не более 0,8%	0,17-0,37%
Сера, S	0,025%	0,025%
Фосфор	0,03%	0,02-0,12%
Хром	0,3%	0,5-0,8%
Никель, Ni	0,3%	0,3-0,6%
Медь, Cu	0,3%	0,3-0,5%
Алюминий, Al	0.015 — 0.06%	0,08-0,15%
Титан, Ti	не более 0,035%	не более 0,035%
Cэкв	не более 0,45%	не более 0,45%

к содержанию ↑

Механические свойства по ГОСТ 27772-2015

Марка стали	Толщина, мм	Механические свойства
		Предел текучести σ_T, Н/мм²	Временное сопротивление σ_B, Н/мм²	Относительное удлинение δ₅, %	Ударная вязкость, Дж/см², не менее
					KCU			KCV				KCU после механического старения
					При температуре, °С							KCU после механического старения
		Не менее			-20	-40	-70	0	-20	-40	-60	+20
C345	от 2,0 до 3,9 включ.	345	490	21	—	—	—	—	—	—	—	—
	» 4,0 » 10,0 »	345	490	21	—	39	34	—	34	34	—	29
	» 10 » 20,0 »	325	470	21	—	34	29	—	34	34	—	29
	» 20,0 » 40,0 »	305	460	21	—	34	29	—	34	34	—	29
	» 40,0 » 60,0 »	285	450	21	—	34	29	—	34	34	—	29
	» 60 » 80 »	275	440	21	—	34	29	—	34	34	—	29
	» 80 » 160 »	265	430	21	—	34	29	—	34	34	—	29
C345K	от 4,0 до 10 включ.	345	470	20	—	39	—	—	—	—	—	—

к содержанию ↑

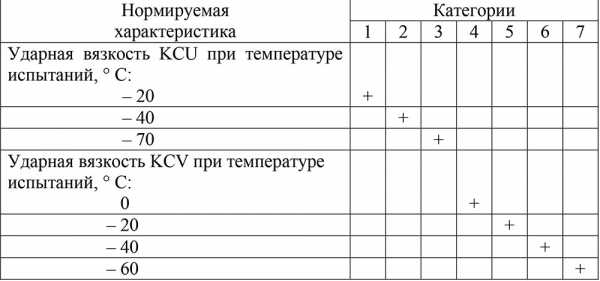

Категории стали С345

Свариваемость

При сварки сталь C345 требуются меры для предотвращения возникновения трещин.

Раздел: Низколегированные стали Метки: C345, низколегированные, сталь строительная

enginiger.ru

Сталь С345: аналоги, расшифровка, характеристики

Сталь С345 производят преимущественно в листах, которые используются для возведения строительных конструкций. Ещё из этого сплава делают швеллеры, применяемые для возведения каркасов, вертикальных сооружений, колонн, для поднятия жёсткости перекрытий, при строительстве ангаров и опор. Высокий спрос наблюдается и у металлических уголков, предназначенных как для усиления, так и для декорации постройки. Хорошая плотность и лёгкость, которые сочетаются с доступной ценой, повысили популярность этой стали.

Сталь С345

Сварку стали разрешается проводить без предварительного разогрева и термической обработки. Швы получатся очень плотными, и смогут выдержать серьёзное внешнее воздействие. Все подобные предметы обязаны соответствовать правилам ГОСТ, из которого также можно узнать подробное описание и опции этого металлопроката. Следует отметить, что к 345 модели относятся следующие правила:

разрешается добавка алюминия и титана;
по просьбе потребителя может быть добавлено 0,030% фосфора и 0,035% серы;
допускается проведение анализа на наличие хрома, никеля, мышьяка и меди;

Завод изготовитель обязан строго соблюдать все государственные требования, а продукция должна наносить на прокат соответствующую маркировку.

Характерные черты

При воздействии на С345 температурой в 20 °C сталь наделена пределом кратковременной прочности 490МПа, текучесть – 345МПа и удлинение при разрыве 15%. И чем толще будет сплав, тем ниже будут эти показатели. Однако относительное удлинение увеличится до 21%. Сам металлопрокат может выпускаться в 4-х классификациях, каждая из которых имеет определённые испытательные показания: 1-я и 3-я обладают ударной вязкостью при Т= -40 °C, но при Т= -70 °С такие свойства пропадают. 2-я и 4-я категории наделены противоположенными показателями. Что касается вязкости после механического старения, то их можно наблюдать только у 4-й и 3-й классов стали.

Свойства стали С345

Такие характеристики позволяют производить сложные строительные конструкции, которые смогут выдержать экстремальные нагрузки. Из самого низколегированного слитка можно делать заборы и ограждения любых размеров, водопроводные трубы для различных жидкостей, резервуары для хранения эмульсий и прочие изделия типичного применения. Также, благодаря устойчивости агрессивным факторам, сталь часто применяют в машиностроительном производстве для создания элементов крана, рельсов, опор линий электропередач.

Химические элементы и технология изготовления

В каждую запчасти входит множество химических компонентов, от пропорций которых будет завесить качество будущей заготовки. Если говорить про С345, то в него входит 10 составляющих, каждая из которых играет важную роль:

Углерод (C) – не более 0,15. Его добавляют в любой низколегированный слиток для прироста прочности. Такой эффект происходит благодаря выделению карбидов, однако, увеличение твёрдости негативно сказывается на пластичности и свариваемости объекта.
Кремний (Si) – до 0,8%. Является главным раскислителем, от содержания которого будет завесить качество готовой продукции. Также Si обеспечивает лучшую закаливаемость объектов.
Марганец (Mn) – 1,3-1,7%. Вносится в соединение практически любого слитка для удаления кислорода. Его свойства благоприятно влияют на будущую свариваемость деталей.
Никель (Ni), Хром (Cr), Медь (Cu) – около 0,3%. Три данных элемента защищают плоскость от ржавчины, и повышают упругость металла при повышении термического состояния.
сера (S) – 0.04%. Негативно влияет на свариваемость, но этот компонент необходим для дальнейшей механизированной отделки.
Фосфор (P) – 0,035%. Снижает пластичность, но увеличивает сопротивляемость ломкости при низких температурах.
Азот (N) – 0,012%. Повышает стойкость к окалинам, и его вмешивают в термостойкие заготовки.
Железо (Fe) – 96%. Главная составляющая.

Уголок стальной равнополочный С345

Все составляющие добавляются в ходе дальнейшей переплавки. На первом этапе собирают утилизированное железо в большую ёмкость, где нагревают до огромной температуры и выдерживают в течение нескольких часов. Затем вещество переходит в расплавленное состояние, а дополнительные компоненты всплывают на поверхность. В итоге получается сталь без примесей. И на последнем этапе раскалённое железо переливают в другой резервуар, где охлаждают и наделяют новыми соединениями.

Значение символов и классификация

В названии любого изделия зашифрованы важные характеристики. И если рассматривать данную разновидность, то её расшифровка носит такой смысл: Символ «С» говорит, что объект относится к строительному разряду. Следующие цифры указывают текучесть проката. То есть максимальное напряжение, при котором начнёт выявляться пластическая деформация этого материала, достигает 345 МПа.

Балка перекрытия С345

Марка стали С345 в основном производится по ГОСТ 27772-2015, и может быть в виде листов, гнутого профиля, широкополосного и фасонного типа. Металлопрокат относящийся к этому стандарту может носить широкий спектр применения. В некоторых случаях разрешено уплотнение термической обработкой, и добавление примесей от других моделей. Но все способы изготовления должны быть заранее обговорены с заказчиком, а в документах ставиться соответствующая отметка. В этом случае покупателю будет предоставлена гарантия качества.

Скачать ГОСТ 27772-2015

Чем можно заменить?

Категорию С345 можно заместить множеством альтернативных сплавов, например, 09Г2С. Предметы обоих марок имеют идентичный состав, но у последнего в наличии до 0,08% (As) мышьяка. Такой аналог часто используется в промышленности для обслуживания металлоконструкций, работающих под высоким давлением или при Т= от -70 до +425 °С. В названии присутствует знак «Г», который означает марганец, а цифра 2 свидетельствует о его процентном соотношении (2%). Показатель 09 указывает на общее количество углерода (0,9%).

Что касается твёрдости 09Г2С, то его значение может доходить до 490 паскалей по Бринеллю, что также увеличивает спрос на эту продукцию. Также материалы способны перенести работу в серьёзных климатических условиях. Сами листы, ударная вязкость которых достигает 49KCU, могут проходить процедуру закалки и термообработки.

Также на современном металлургическом рынке можно встретить Германские, Японские, Болгарские, Румынские варианты С345, которые будут в незначительной степени отличаться по опциям и составу. Однако предметы могут свободно функционировать друг с другом и при одинаковых факторах.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Все о стали С345

Как оказалось, если вы столкнетесь с необходимостью в кратчайшие сроки ознакомиться с основными характеристиками той или иной стали, в нашем необъятном и всезнающем интернете найдется лишь пара статей, в которых нужная вам информация будет описана простым для понимания языком, а не вырезками из соответствующих ГОСТов и прочих документов, язык повествования которых будет понятен разве что выпускниками высших учебных заведений. Этой статьей мы постараемся склонить чашу весов в сторону простоты и доступности. Речь в ней пойдет о стали С345. Призываем вас быть внимательными. Мы начинаем.

Назначение

Для лучшего понимания предварительно стоит разъяснить, для чего, собственно, используется данная марка стали. На самом же деле все до безобразия просто и понятно. Сталь С345 – строительная, о чем нам услужливо напоминает буква “С”, конструкционная. Дополнительно можно назвать эту сталь углеродистой, что отчасти верно, и низколегированной, что уже несколько спорно. Однако это следует обсудить чуть позже.

Где же и для чего применяют сталь С345? Исходя из названия, можно сразу понять, что встречается она чаще всего на строительных объектах, причем в больших количествах. Выступает она в качестве основного материала для изготовления металлоконструкций, как сварных, так и сборных.

Из вышесказанного становится ясным и то, в каком виде сталь попадает на вышеупомянутый строительный объект. Согласно ГОСТу 27772-88, сталь выпускается в виде:

равнополочного и неравнополочного уголка;
швеллеров;
двутавров;
листового проката.

Состав

Благодаря все тому же ГОСТу мы можем узнать и химический состав стали. Среднее содержание легирующих элементов в сплаве такое:

углерод – 0,15 %;
кремний – 0,8 %;
марганец – 1,5 %;
никель – 0,3 %;
хром – 0,3 %;
медь – 0,3 %;
сера – 0,04 %;
фосфор – 0,035 %;
азот – 0,012 %.

Как видно, химический состав стали С345 весьма разномастный и включает в себя 9 элементов. Исходя из этого можно предположить, что низколегированной эту сталь называть нельзя. Однако стоит заметить, что процентное содержание элементов, за исключением, пожалуй, марганца и кремния, не превышает и половины процента. Именно поэтому вы будете правы, если назовете эту марку стали низколегированной.

Сталь С345: характеристики

Физические свойства стали напрямую зависят от ее химического состава. И в случае с С345 влияние примесей на структуру стали столь незначительно, что о каких-то выдающихся свойствах говорить не приходится. Малое количество углерода делает сталь относительно мягкой и пластичной, а значит, и менее прочной. Ситуацию немного исправляют марганец и кремний, которые благоприятно влияют на прочность и общую твердость сплава, не снижая ударной вязкости и пластичности. Примеси никеля, хрома и меди в целом незначительно улучшают стойкость стали к внешней среде, что, впрочем, не мешает ей окисляться на воздухе с образованием ржавчины.

Если говорить о стали С345 в целом, то это мягкая (в среднем всего 22 единицы шкалы Роквелла), пластичная, легко обрабатываемая и так же легко свариваемая сталь, обладающая неплохой структурой. Она не склонна к образованию внутренних дефектов и еще ряду нежелательных моментов.

Аналоги

Ни для кого не секрет, что сталь нужна везде. И для многих стран куда дешевле выплавлять сталь у себя на родине, чем завозить из-за границы. Именно поэтому на сегодняшний день существует так много различных марок стали. Однако встречаются и такие, чей состав не многим отличается друг от друга или же вовсе полностью идентичен. У стали марки С345 также имеются аналоги. Вот небольшой их список:

Соединенные Штаты – GR.50Type1-4.
Европа – 1.0570.
Япония – SM490.
Китай – 16Mn.

Именно такое наименование носят стали, аналогичные С345. Зная их, вы сможете без труда найти изделие из нужной вам стали в любой точке мира, так как вышеупомянутые марки часто всплывают по всему земному шару.

fb.ru

Лист С345 ГОСТ 27772-88, 19903-74, 09Г2С

Отгружаем сталь листовую марки С345 заменитель 09Г2С.

Сталь в основном используется для строительных конструкций, но допускается применение и в других областях промышленности, поэтому имеет широкое применение. Предел текучести обозначается цифрами 345.

По данному ГОСТ имеется 4 категории с 1 по 4, разбег толщин от 2мм до 160мм.

Аналог (заменитель) марки стали С345 ГОСТ 27772-88:

марка стали

12Г2С, 09Г2С

Дополнительные условия к металлопрокату по требованию Покупателя в соответствии с ГОСТ, ТУ и др. НТД:
1. 100%-УЗК 0, 1, 2, 3 класса сплошности по ГОСТ 22727-88.
2. Обрезная кромка.
3. Плоскостность: высокая, особо высокая.
4. Термообработанный: контролируемая прокатка, нормализцаия, закалка с высоким отпуском, высокий отпуск.
5. Z-свойства по ГОСТ 28870-90, относительное сужение в направлении толщины проката, не менее 15%, 25%, 35%.

Товары группы:

НАИМЕНОВАНИЕ				ЦЕНА
ЛИСТ Г/К С345
Лист г/к С345 2х1200х2300 ГОСТ 27772-88				53 000,00
Лист г/к С345 3х1100х2400 ГОСТ 27772-88				53 000,00
Лист г/к С345 4х1500х6000 ГОСТ 27772-88				53 000,00
Лист г/к С345 5х1500х6000 ГОСТ 27772-88				53 000,00
Лист г/к С345 6х1500х6000 ГОСТ 27772-88				53 000,00
Лист г/к С345 8х2120х6500 ГОСТ 27772-88				38 500,00
Лист г/к С345 10х2100х8000 ГОСТ 27772-88				38 500,00
Лист г/к С345 12х2350х7400 ГОСТ 27772-88				38 500,00
Лист г/к С345 14х2200х10800 ГОСТ 27772-88				38 500,00
Лист г/к С345 16х1900х11200 ГОСТ 27772-88				38 500,00
Лист г/к С345 20х2350х8500 ГОСТ 27772-88				38 300,00
Лист г/к С345 25х1800х10500 ГОСТ 27772-88				38 300,00
Лист г/к С345 27х2100х9900 ГОСТ 27772-88				38 300,00
Лист г/к С345 30х2050х10500 ГОСТ 27772-88				38 300,00
Лист г/к С345 32х2300х8550 ГОСТ 27772-88				38 300,00
Лист г/к С345 36х2450х10500 ГОСТ 27772-88				38 300,00
Лист г/к С345 40х2300х10000 ГОСТ 27772-88				38 300,00
Лист г/к С345 45х2500х5500 ГОСТ 27772-88				38 300,00
Лист г/к С345 50х2500х6800 ГОСТ 27772-88				38 300,00

Наличие, размеры листа, цену уточняйте в отделе продаж.

В наличии листы:
толщина 2мм-60мм
ширина 1500-2500 мм
длина 2500-12500 мм

Характеристики стали С345

Химический состав в % материала С345 ГОСТ 27772-88:

C	Si	Mn	Ni	S	P	Cr	Cu
<0.15	<0.8	1.3 – 1.7	<0.3	<0.04	<0.035	<0.3	<0.3

Механические свойства:
sв – Предел кратковременной прочности , [МПа]
sT – Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5 – Относительное удлинение при разрыве , [ % ]
y – Относительное сужение , [ % ]
KCU – Ударная вязкость , [ кДж / м2]
HB – Твердость по Бринеллю , [МПа]

Физические свойства:
T – Температура, при которой получены данные свойства , [Град]
E – Модуль упругости первого рода , [МПа]
a – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град]

l – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r – Плотность материала , [кг/м3]
C – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)]
R – Удельное электросопротивление, [Ом·м]

Свариваемость:
без ограничений – сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая – сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг.

Сталь марки С345 расшифровка:

С345 обозначает- сталь классом прочности С345
к ней относятся следующие марки:
12Г2С
09Г2С

Доставка спецтранспортом листа 10ХСНД, 15ХСНД ГОСТ 6713-91 шириной 2,5 метра:

Лист С345 ГОСТ 27772-88 2мм- 140мм:

bmkstal.ru

Сталь для строительных конструкций С345 – характеристики, свойства, аналоги

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки С345.

Классификация материала и применение марки С345

Марка: С345
Классификация материала: Сталь для строительных конструкций
Применение: изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями

Химический состав материала С345 в процентном соотношении

C	Si	Mn	Ni	S	P	Cr	N	Cu
до 0.15	до 0.8	1.3 – 1.7	до 0.3	до 0.04	до 0.035	до 0.3	до 0.012	до 0.3

Механические свойства С345 при температуре 20^oС

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Лист, ГОСТ 27772-88	2 – 3.9		490	345	15
Лист, ГОСТ 27772-88	4 – 10		490	345	21
Лист, ГОСТ 27772-88	10 – 20		470	325	21
Лист, ГОСТ 27772-88	20 – 40		460	305	21
Лист, ГОСТ 27772-88	40 – 60		450	285	21
Лист, ГОСТ 27772-88	60 – 80		440	275	21
Лист, ГОСТ 27772-88	80 – 160		430	265	21

Технологические свойства С345

Свариваемость:

без ограничений.

Зарубежные аналоги С345

В таблице указаны точные и сходные по составу аналоги.

США	Германия	Япония	Франция	Англия	Евросоюз	Италия	Китай	Швеция	Польша	Чехия	Австрия
–	DIN,WNr	JIS	AFNOR	BS	EN	UNI	GB	SS	PN	CSN	ONORM

Расшифровка обозначений, сокращений, параметров

Механические свойства :
s_в	– Предел кратковременной прочности , [МПа]
s_T	– Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d₅	– Относительное удлинение при разрыве , [ % ]
y	– Относительное сужение , [ % ]
KCU	– Ударная вязкость , [ кДж / м²]
HB	– Твердость по Бринеллю , [МПа]

Свариваемость :
без ограничений	– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

Другие марки из этой категории:

Обращаем ваше внимание на то, что данная информация о марке С345, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки С345 могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке С345 можно уточнить на информационном ресурсе “Марочник стали и сплавов”. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

www.c-met.ru

С345 в Санкт-Петербурге ✅ – «СтальЭкспресс»

Классификация материала и применение марки С345

Марка: С345
Классификация материала: Сталь для строительных конструкций
Применение: изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями

Химический состав материала С345 в процентном соотношении

C	Si	Mn	Ni	S	P	Cr	N	Cu
до 0.15	до 0.8	1.3 – 1.7	до 0.3	до 0.04	до 0.035	до 0.3	до 0.012	до 0.3

Механические свойства С345 при температуре 20^oС

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Лист, ГОСТ 27772-88	2 – 3.9		490	345	15
Лист, ГОСТ 27772-88	4 – 10		490	345	21
Лист, ГОСТ 27772-88	10 – 20		470	325	21
Лист, ГОСТ 27772-88	20 – 40		460	305	21
Лист, ГОСТ 27772-88	40 – 60		450	285	21
Лист, ГОСТ 27772-88	60 – 80		440	275	21
Лист, ГОСТ 27772-88	80 – 160		430	265	21

Технологические свойства С345

Свариваемость:

без ограничений.

Зарубежные аналоги С345

В таблице указаны точные и сходные по составу аналоги.

США	Германия	Япония	Франция	Англия	Евросоюз	Италия	Китай	Швеция	Польша	Чехия	Австрия
–	DIN,WNr	JIS	AFNOR	BS	EN	UNI	GB	SS	PN	CSN	ONORM

Расшифровка обозначений, сокращений, параметров

Механические свойства :
s_в	– Предел кратковременной прочности , [МПа]
s_T	– Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d₅	– Относительное удлинение при разрыве , [ % ]
y	– Относительное сужение , [ % ]
KCU	– Ударная вязкость , [ кДж / м²]
HB	– Твердость по Бринеллю , [МПа]

Свариваемость :
без ограничений	– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

Другие марки из этой категории:

metalloconstruction.ru

С345 (заменитель 09Г2С, 12Г2С)

Характеристика материала С345.

Марка :	С345
Заменитель:	12Г2С, 09Г2С
Классификация :	Сталь для строительных конструкций

Применение:	изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями

Химический состав в % материала С345

C	Si	Mn	Ni	S	P	Cr	N	Cu
до 0.15	до 0.8	1.3 – 1.7	до 0.3	до 0.04	до 0.035	до 0.3	до 0.012	до 0.3

Механические свойства при Т=20^oС материала С345 .

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Лист	2 – 3.9		490	345	15
Лист	4 – 10		490	345	21
Лист	10 – 20		470	325	21
Лист	20 – 40		460	305	21
Лист	40 – 60		450	285	21
Лист	60 – 80		440	275	21
Лист	80 – 160		430	265	21

Технологические свойства материала С345 .

Свариваемость:

без ограничений.

Обозначения:

Механические свойства :
s_в	– Предел кратковременной прочности , [МПа]
s_T	– Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d₅	– Относительное удлинение при разрыве , [ % ]
y	– Относительное сужение , [ % ]
KCU	– Ударная вязкость , [ кДж / м²]
HB	– Твердость по Бринеллю , [МПа]

Свариваемость :
без ограничений	– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

По данным www.splav.kharkov.com

company-germes.ru
