принцип работы и описание процесса изготовления самодельных приспособлений

Изготовить газовую горелку для пайки можно самостоятельно. Конструкция имеет разную конфигурацию.Часто размеры не превышают длины шариковой ручки. Применяется она для разогрева металла с целью последующего закаливания или проведения сварочных работ. В некоторых случаях изготавливается горелка для разогрева битума на крыше. Самодельные приспособления обходятся значительно дешевле покупных аналогов.

Описание принципа работы

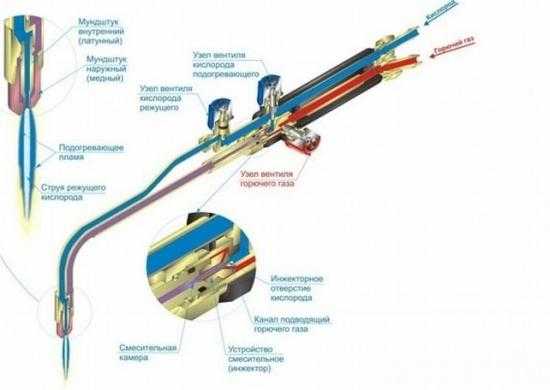

Принцип работы газовой горелки основан в направленной подаче смеси газа и кислорода. При этом подающий факел удерживает постоянную форму и температуру. Как результат, после разогрева 2 поверхностей образуется их герметичное соединене при помощи расплавленного припоя. Этот материал должен обладать достаточной адгезией, хорошо прилипать к раскаленным поверхностям и обладать прочностью после остывания. Газовая горелка обеспечивает такую температуру припоя, чтобы он становился вязким. При этом общий нагрев не должен превысить температуру плавления основного материала.

В некоторых случаях применяется небольшой нагрев. Это требуется тогда, когда нужно демонтировать деталь, посаженную по прессовой посадке. Например, втулка или подшипник. Особенно это применимо к случаям, когда детали имеют разный коэффициент расширения. Еще нагрев используется в работах, когда сварку применить нельзя.

Процесс изготовления своими руками

Чтобы сделать самодельное оборудование, нужно учесть некоторые нюансы:

  • Устройство на выходе дает температуру 1000 градусов. Поэтому при изготовлении используются тугоплавкие металлы.
  • Важное условие безопасной работы — это надежный кран. В случае аварии он должен быстро перекрыть поток воздуха.
  • Надежность узла подключения к газу.

Горелку газовую ручную для пайки своими руками можно изготовить в виде миниатюрного приспособления. Для изготовления такого мини-оборудования понадобятся материалы:

  • латунные или медные трубки;
  • брусок дерева;
  • силикон или фторопласт в качестве уплотнительного материала.

Чертеж приспособления состоит из корпуса в виде трубы, заканчивающейся форсункой. С другой стороны устанавливается шланг для подачи газа. Форсунка оснащается рассекателем для регулировки пламени.

Газовая горелка для пайки своими руками изготавливается в следующем порядке:

  • Для изготовления корпуса горелки используется латунь в виде куска трубки. Длина подбирается исходя из расчетов удобства работы.
  • В качестве ручки используется отслужившее основание паяльника или же она изготавливается из бруска дерева. В осевой части сверлится отверстие под форсунку. Фиксируется она эпоксидной смолой.

  • К трубке крепится кран с помощью силикона.
  • С другой стороны трубка глушится и в ней проделывается отверстие 0,2- 0,3 мм. Для этого используются специальное сверло и патрон.
  • После этого горелка зажимается в тисках и с помощью молотка отверстие расплющивается до 0,1 мм.
  • Наждачной бумагой устраняются все заусенцы.

Рассекатель можно устроить из латунной трубки, которая больше диаметра горелки. Крепление ведется параллельно корпусу. Работать система будет по принципу туристического примуса. В месте, где из форсунки выходит газ, образуется разряжение и происходит засасывание воздуха.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

  • В большей игле посередине сверлится отверстие, которое должно быть чуть больше диаметра меньшей иглы.
  • В это отверстие водится игла шприца с таким расчетом, чтобы она на несколько мм. выходила из конца большей иглы.
  • Место стыка герметизируется при помощи медной проволоки и последующей пайки.
  • С обеих противоположных сторон иглы соединяются с 2 капельницами.
  • Противоположный конец одной из капельниц соединяется с баллончиком для зажигалок.
  • Конец второй капельницы крепится к компрессору.
  • Все места стыков плотно герметизируются.

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

Если отсутствует компрессор, заменить его можно пластиковой бутылкой:

  • В донышке бутылки проделывается отверстие и в него вкручивается ниппель или золотник.
  • В крышке от бутылки сверлится отверстие и в него вставляется корпус от шприца без поршня и иглы.
  • Это место герметизируется.
  • Крышка навинчивается на бутылку.
  • Корпус шприца подключается к системе, соединенной с тонкой иглой.
  • Через ниппель в бутылку закачивается воздух.

Горелка готова к использованию.

Конструкция устройства с пьезоподжигом

Портативная газовая горелка с пьезоподжигом для пайки характеризуется формированием устойчивого факела пламени. Устройство состоит из баллона, в котором находится газ. Сверху устанавливается насадка. Крепится она при помощи шланга-переходника.

Такой конструкции не требуется подогрев, она не засоряется и в ней не скапливаются запахи. Имеет небольшие габариты, вес и стоимость.

Задача пьезоподжига состоит в автоматическом поджоге топлива. Это удобно при отсутствии спичек. Однако это и самая уязвимая часть конструкции. При правильном уходе он прослужит длительное время.

Газовая горелка для пайки в домашних условиях — нужная вещь. С ее помощью ремонтируются медные и латунные вещи. Это детали, входящие в состав радиаторов и теплообменников. Большую помощь оказывает прибор во время ремонта кузова автомобиля, когда высокая температура может вызвать коробление металла.

Оцените статью:

Поделитесь с друзьями!

chebo.pro

Газовая горелка своими руками | Лучшие самоделки

Газовая горелка применяется в различных видах работ. Широкое применение горелок в ремонтно-строительной, дорожной и промышленных отраслях. Так же газовые горелки применяется и в быту, в этой статье я расскажу как самостоятельно сделать газовую горелку своими руками.

Компоненты для изготовления.

Для изготовления нам потребуется кран от пропанового баллона, форсунка 0.5 — 0.8 мм, труба диаметром 35 мм и длинной 250 — 300 мм, желательно нержавейка, шланг и труба в которую проходит шланг, использовать её будем в качестве рукоятки. Ну и конечно же не обойтись без источника горючего — пропанового баллона.

Газовая горелка своими руками

Еще интересные самоделки

Процесс изготовления.

Кран можно выкрутить с пропанового баллона (если у вас есть не нужный), но имейте ввиду что усилий для его откручивания нужно приложить не мало. Прежде всего, его нужно очень хорошо прижать к чему либо, а затем газовым ключом скручивать кран. Возможно в газовый ключ придётся вставить трубу, что бы было легче скрутить. Резьба на кране конусная. Так же можно купить его в магазине.

После того выкрутили или купили кран, нужно со стороны конусной резьбы, нарезать резьбу под форсунку и закрутить её.

В 35-ой трубе на расстоянии 70 — 80 мм, насверливаем по кругу отверстия диаметром 8 мм. и немного отступив, так же по кругу распределяем равномерно ещё 3 отверстия.

В начале трубы привариваем проушину, для крепления рукоятки и гайку, но прежде чем приварить убедитесь, что она подходит для крана.  Лучше всего использовать узкую гайку, так как она лучше подойдёт для конической резьбы.

Затем привариваем к трубе, которая будет служить рукояткой, такую же проушину. Вставляем через неё шланг и крепим его надёжно на кране, подводим трубу к крану и проушины одна к другой крепим болтом и затягиваем, всё горелка готова.

Остаётся только подсоединить шланг через редуктор к пропановому баллону и пользоваться.

Видео как сделать самодельную газовую горелку.

Спасибо за внимание!

Источник: samodelkityt.ru

Понравилась самоделка? Поделитесь в соцсетях!

www.masteryx.ru

Газовые горелки для пайки своими руками — Лада Мастер • Лада Мастер


Способы соединения металлов между собой начали появляться тогда, когда люди научились использовать металл в качестве конструкционного материала. Причем пайка, как способ неразъемного соединения, известна еще со времен Вавилона и Древней Греции когда ни о каких технологичных способах соединения, вроде резьбового, а тем более сварки, речи быть не могло. Но сегодня мы не об этом, а о том, что каждый из нас может оказаться на месте жителя древних Афин. Когда есть и газ и даже электричество, а заварить или запаять две металлические детали нет никакой возможности. Не говоря уже об активном прогреве труб или других конструкций для последующей контролируемой деформации.

Содержание:

  1. Зачем нужна газовая горелка
  2. Что такое пайка
  3. Применение горелок для твердой пайки и для пайки латунью
  4. Пропановая мини газовая горелка
  5. Форсунка для газовой горелки

Зачем нужна газовая горелка

Мощные газовые горелки используются для сварки чугуна, для газовой сварки металлических деталей и конструкций с неразъемным соединением. Менее мощные газовые горелки применяют для пайки автомобильных радиаторов и трубопроводов топливных систем и тормозных систем, элементов системы охлаждения и отопления. Но самое главное качество, которое отличает газовую горелку от обычного газового пламени — стабильность формы и температуры факела, а также возможность точной регулировки подачи газа и кислорода и возможность реализации газовой горелки с пьезорозжигом.

Регулировка этих параметров поможет установить такую температуру нагрева, которая позволит спаять… Стоп, а что такое пайка и чем она отличается от сварки?

Что такое пайка



Когда мы четко уясним, что такое пайка, тогда и требования к газовой горелке вырисуются сами собой. Пайка в принципе — это процесс термического соединения металлов с использованием связующего элемента, припоя или электрода. Припой должен как можно плотнее проникнуть в структуру соединяемых металлов и после застывания обеспечить максимальную прочность соединения.

Пайка предполагает такие температурные условия, обязательные к выполнению, температура указана в порядке нарастания:

  1.  Температура, при которой работает готовое изделие.
  2.  Температура плавления вспомогательного материала.
  3.  Уровень нагрева при пайке.
  4.  Граница плавления спаиваемых металлов.

Когда это условие выполняется, процесс называется пайкой, а именно в этом случае, чтобы выбрать именно такую температуру, которая плавила бы припой, но балансировала ниже точки плавления основного металла, помогут газовые горелки для пайки Своими руками можно выполнить самые простые конструкции горелок, да и не самые мощные.

Применение горелок для твердой пайки и для пайки латунью

Но даже они позволят выполнить массу работы, которая может пригодится в гараже или в доме. Горелка для пайки медных труб самой простой конструкции, схема которой размещена ниже, позволит выполнить практически все работы, которые связаны с пайкой латунных и медных банок радиаторов, теплообменников, интеркулеров, пайки твердыми припоями. Также без газовой горелки практически невозможно заменить соты в радиаторе или разобрать его для замены сердцевины.

Небольшая газовая горелка для твердой пайки может стать неоценимым помощником и при кузовных работах, когда применение высоких температур противопоказано. К примеру, при реставрации локального повреждения участка кузова, когда прогрев высокими температурами может повлечь за собой коробление крупной плоскости, для запаивания мелких сквозных повреждений латунью, для тонких рихтовочных работ. Кроме кузовных работ, небольшие газовые горелки используются для выпрессовки плотно усаженных обойм подшипников, втулок и прочих деталей в соединениях с натягом, особенно если напрессовываются разные металлы.

Пропановая мини газовая горелка

Несколько схем разных по сложности изготовления и по технологиям выполнения мы привели на страничке. Точность регулировки подачи газа и воздуха могут регулироваться только точными заводскими вентилями, подобранными по размеру горелки. Однако самой важной составляющей такой горелки должна стать форсунка. Она выполняется из латунной трубки. В идеале диаметр сопла не должен превышать 0,1 мм. Просверлить отверстие такого диаметра и точно довольно сложно. Поэтому поступают по-другому.

В торце развальцованной трубки сверлится отверстие минимального возможного диаметра, после чего при помощи молотка для чеканки, диаметр доводится до нужного размера. Заготовка закрепляется в тисках при помощи мягких губок, а молотком наносятся легкие скользящие удары в горизонтальной плоскости до тех пор, пока отверстие не получит минимальный диаметр. После этого форсунка обрабатывается шлифовальной наждачной бумагой, чтобы исключить завихрения и отклонения факела. Доводка форсунки проводится опытным путем.

Форсунка для газовой горелки

Форсунка получилась самая простая и подача газа регулируется только с редуктора баллона. Но если выполнить рассекатель в соответствии с чертежом, представленным выше, регулировка будет более точной и ее можно производить непосредственно на горелке. Горелки с малой мощностью, изготовленные своими руками, неприхотливы к качеству газа, они могут работать как на смеси пропана и бутана, так и на пропане. К тому же такая горелка значительно экономнее промышленных образцов.

Газовая горелка, выполненная своими руками, безусловно, не инструмент первостепенной важности в гараже, но бывают моменты, когда без нее просто не обойтись, а изготовления простейшего приспособления займет совсем немного времени. Удачных всем экспериментов!
