Самодельное приспособление для заточки ножей – Приспособления для заточки ножей: виды и чертежи, изготовление своими руками

alexxlab | 14.10.2019 | 0 | Вопросы и ответы

Содержание

Приспособление для заточки ножей своими руками

Приспособление для заточки ножей своими руками — это необходимое устройство для любых работ на кухне или в мастерской. Использование идеально острых ножей значительно облегчает готовку пищи, позволяя прикладывать меньшую силу для разделки мяса, нарезки овощей или хлеба. Тупым ножом работать не только неудобно, но и опасно, ведь такой инструмент может в любой момент сорваться с разрезаемого материала и нанести вам травму.

С помощью самодельной точилки для ножей заточить нож можно под любым углом, так как угол заточки регулируется самостоятельно.

Для того, чтобы довести любой нож до острого состояния, следует знать оптимальный угол его заточки. Данный параметр зависит от марки стали и предназначения ножа. Самодельные приспособления помогут вам установить нож под нужным углом, чтобы быстро и качественно заточить его.

Как правильно точить ножи

Рисунок 1. Приспособление для заточки ножей «Домик».

Некоторые виды кухонных ножей невозможно заточить самостоятельно. К ним относятся инструменты специальной формы (например, нож-пилка для хлеба или другие типы ножей с рельефной кромкой). Также нельзя точить керамические ножи. Однако преимущество перечисленных инструментов состоит в том, что производители стараются делать их из особо твердых сортов стали, потому они долго не тупятся.

Для правильной заточки следует подобрать хорошие абразивы разной зернистости. Магазинные варианты таких брусков стоят довольно дорого, но всегда можно изготовить брусок самостоятельно из куска древесины, оклеенной мелкой наждачной бумагой. Важно иметь приспособления разной зернистости: крупные для предварительной «обдирки», и мелкие — для шлифовки.

Оптимальный угол заточки кромки ножа составляет от 20 до 30 градусов, в зависимости от функционального предназначения инструмента. Производить ручную заточку под этим углом довольно сложно, поэтому для такой цели применяют простые самодельные механизмы.

Вернуться к оглавлению

Сборка приспособления для заточки ножей

Среди всего множества приспособлений для заточки ножей своими руками следует выбрать то, которое будет максимально соответствовать поставленным целям. Все приспособления имеют довольно простое строение и состоят из двух главных частей:

  • упор для надежного крепления ножа;
  • подвижный брусок из абразивного материала.

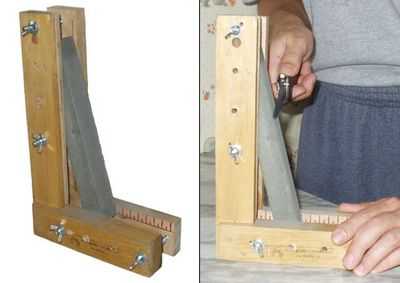

Рисунок 2. Деревянный корпус в виде прямоугольного треугольника для размещения точильного камня.

Самый простой инструмент для создания острой кромки лезвия носит название «домик» (рис. 1). Он имеет вид деревянного бруска прямоугольной или квадратной формы, верхняя грань которого обработана в виде двускатной «крыши». Угол наклона граней такого бруска составляет 20-25°. Затачиваемый нож устанавливают кромкой впритык к гребню «крыши». Производя движения абразивным бруском в горизонтальной плоскости по лезвию, мы обеспечим соблюдение постоянного значения угла заточки.

Существуют и довольно сложные приспособления. Для их создания понадобятся некоторые материалы, инструменты и немного времени, но вы надолго обеспечите себе удобное средство для заточки. Сборка устройства осуществляется из таких материалов:

  • деревянная доска, размерами 500х150х20 мм;
  • металлические шпильки, диаметром 8 мм с резьбой;
  • несколько болтов и гаек М8, саморезы по дереву;
  • прижимные винты типа «барашек»;
  • текстолит или кусок стали для прижимной пластины;
  • опционально-неодимовый магнит для надежного крепления ножа во время процесса заточки.

Из деревянной доски нужно сделать корпус в виде прямоугольного треугольника, причем нижний катет должен быть немного длиннее, так как на нем будет размещена стойка для точильного камня (рис. 2). Наклонная доска крепится под углом 20° к основанию. В ней проделывают отверстие для крепления прижимной пластины, сквозь которое будет проходить винт с прижимной гайкой «барашком».

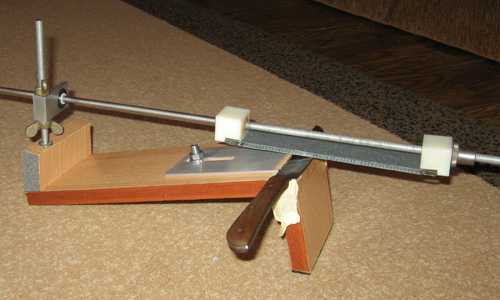

Рисунок 3. Необходимо просверлить отверстие под вертикальную шпильку, которая будет служить держателем для абразивного приспособления.

Возле острого угла конструкции нужно просверлить отверстие под вертикальную шпильку, которая будет служить держателем для подвижной абразивной конструкции (рис. 3). На шпильку надевается небольшой деревянный брусок, который зажимается винтом с прижимной гайкой.

Последний элемент приспособления — еще одна шпилька с держателем-струбциной для абразивного бруска (рис. 4). Зажимы можно изготовить самостоятельно из дерева, металла, эбонита или другого материала либо использовать для этого разобранную струбцину. Для лучшей устойчивости к дну инструмента можно приклеить резиновые ножки (видео 1).

Для того, чтобы заточить нож при помощи такого устройства, его укладывают на магнит, а при его отсутствии — прижимают к упору, придерживая рукой. Угол, который возникает между поверхностью лезвия ножа и горизонтом, обеспечивает оптимальную остроту для кухонных ножей. Производя продольные движения держателем с абразивным бруском, нужно добиться остроты кромки ножа, после чего перевернуть его на другую сторону и повторить действия.

В качестве абразивных брусков можно использовать уже готовые изделия, которые можно приобрести в хозяйственном магазине либо изготовить их самостоятельно. Для этого используют небольшие прямоугольные пластины из стекла, толщиной 4-5 мм. При помощи двустороннего скотча на их поверхность наклеивается наждачная бумага разной зернистости. Себестоимость таких брусков весьма низкая, а наждачную бумагу можно в любой момент заменить новой. Единственное предостережение: осторожно затягивайте гайки зажимов, иначе стекло может легко расколоться.

Одна из проблем, возникающая при применении такого приспособления — быстрый износ абразива, так как при работе не используется вода. По этой же причине следует избегать слишком быстрых движений, приводящих к перегреву металла и потере свойств режущей кромки.

Вернуться к оглавлению

Типичные ошибки при ручной заточке ножей

Рисунок 4. Шпилька с держателем-струбциной для абразивного бруска.

Если вы не занимаетесь точением ножей профессионально, а относитесь к людям, которые используют эти инструменты только в быту, то прежде чем приступать к самостоятельной заточке, следует узнать о некоторых типичных ошибках новичков:

  1. Первая и самая распространенная ошибка — недотачивание режущей кромки. Она состоит в том, что при работе с абразивами на рабочей поверхности ножа образуется множество мелких заусениц, которые создают ощущение остроты ножа. При первых нескольких использованиях, заусеницы отпадают, а лезвие опять становиться тупым. Чтобы такого не возникало, важно затачивать инструмент до конца. Для более детального рассмотрения режущей кромки можете использовать увеличительное стекло — оно даст возможность контролировать правильное проведение процесса.
  2. Наличие грязи на клинке. Ни в каком случае нельзя точить грязный, жирный нож. Иногда можно увидеть, как профессиональные повара в процессе приготовления пищи берут круглый напильник с ручкой — мусат, проводят им несколько раз по инструменту и продолжают работать. Но это не точильная принадлежность, данное устройство используют только для выравнивания кромки ножа.
  3. Важно отсутствие не только грязи, но и остатков предыдущих, более крупных абразивов, так как они легко смешиваются с материалом для тонкого шлифования, приводя к появлению царапин и неровностей.
  4. Слишком сильный нажим. Острота ножа зависит не от силы, применяемой к бруску, а от длительности и аккуратности произведения заточки. Слишком сильный нажим приводит к обламыванию режущей кромки.
  5. Неправильный выбор угла заточки. Данный параметр зависит от двух показателей: предназначения инструмента и марки стали, из которой он изготовлен. Для кухонных ножей оптимальный угол составляет от 20 до 25 градусов. Туристические, охотничьи и рыбацкие ножи должны выдерживать большие нагрузки, при этом не тупясь. Для них угол кромки составляет до 40 градусов. Для сравнения: острота, позволяющая использовать нож в качестве бритвы, составляет 10-15 градусов.

Соблюдая простые правила и рекомендации, вам удастся успешно использовать устройство для заточки.

Вернуться к оглавлению

Подведем основные итоги

Работа с хорошо заточенным, острым ножом приносит массу удовольствия, уменьшает усталость и повышает результативность труда. Для того, чтобы поддерживать инструменты в постоянном отличном состоянии, можно сделать довольно простое устройство для заточки. Его легко использовать, переносить с места на место или брать с собой на дачу или в гараж.

Чтобы научиться пользоваться самодельным приспособлением такого типа, несколько раз потренируйтесь на старых ножах.

Уже вскоре вы поймете все основные особенности данного процесса и определите оптимальный для работы угол заточки.

www.parnikiteplicy.ru

Приспособление для заточки ножей - инструкция как сделать своими руками (30 фото)

Использование на кухне острых ножей значительно облегчает приготовление пищи, ускоряет сам процесс, освобождая время для проведения досуга или просто для отдыха. Ведь нужно приложить немало усилий что бы тупым ножом разделать мясо, нарезать хлеб или овощи.

Современная промышленность реагируя на спрос потребителя и отвечая на вопрос : как заточить нож, разработала и внедрила в производство всевозможные приспособления для заточки ножей, способных удовлетворить самого требовательного покупателя.

У каждой хозяйки на кухне имеется несколько ножей, предназначенных для нарезки мяса, дробления костей или других твердых продуктов. Каждый нож требует определенного угла заточки. Заточить ножи можно с использованием различных приспособлений, что значительно ускоряет процесс заточки, но ухудшает качество и сделать это вручную.

Потребуются специальные навыки и сноровка, что бы заточить нож вручную до качественной остроты. Для начала нужно правильно выбрать точильный камень: понадобится несколько брусков с разной зернистостью, мелкозернистый используется для завершения шлифовки. Поверхность камня должна быть абсолютно плоской, без сколов, длина не меньше длинны лезвия ножа.

В быту, чаще всего используется классическое приспособление — оселок. Удерживая нож под небольшим углом и совершая круговые движения добиваются неплохого качества заточки. Есть важное условие — перед выполнением работы нужно обязательно намочить оселок.

Несколько приемов заточки ножей

  • Клиновидная — применяется для ножей, используемых как рычаг, довольно-таки высокопрочная и острая заточка;
  • клинок с выпуклым или прямым спуском считается более прочной и предназначается для рубки;
  • клиновидная заточка одной стороны в виде стамески — довольно редкая форма, выполняется специализированными фирмами производящими ножи. Данная форма заточки популярна в Японии, особенностью является то, что такая форма для левши и правши требует разного угла заточки;
  • клинок с изогнутым спуском идеально подходит для резки.

Не составит особого труда сделать приспособление для заточки ножей своими руками.

Существует множество самодельных приспособлений, среди которых нужно отдать предпочтение тому, что больше всего удовлетворит требования определенного потребителя. Сделать приспособления для заточки ножей качественным и незаменимым помощником на кухне может практически каждый хозяин.

Для это потребуется надежный и устойчивый упор для крепления и подвижной брусок. Самое простое приспособление имеет форму домика, использовать его в быту сможет даже ребенок. Самодельные приспособления предназначены для точного удержания угла наклона к лезвию, добиваясь таким образом высокого качества работы.

Самое простое устройство для заточки ножей, по сути, является приспособлением состоящим из двух перпендикулярно соединенных брусков, скрепленных между собой шпильками, между которыми под нужным углом устойчиво крепится точильный камень.

Разновидностью самодельного приспособления есть конструкция с движимой, регулируемой площадкой и устойчиво крепящимся в ней ножом. Такая конструкция для крепления требует идеально ровной поверхности.

Для такого приспособления подойдет мраморная столешница, можно, так же, на обычный стол положить стекло. Чертеж приспособления для заточки ножей несложно подготовить даже человеку без опыта, для это достаточно школьных знаний и на основании чертежа приступить к созданию требуемой конструкции.

Для того что бы ножи как можно дольше оставались острыми следует придерживаться определенных правил использования и ухода:

  • Ни в коем случае нельзя перегревать нож во время заточки, для охлаждения ножа в процессе работы можно использовать для охлаждения воду;
  • что бы не подвергать нож коррозии после заточки его нужно насухо нельзя хранить ножи вместе с другими столовыми принадлежностями, лучше всего использовать отдельную коробку или специальные держатели;
  • следить за состоянием рукоятки ножа, она должна надежно удерживать лезвие что бы не способствовать получению травмы;
  • в работе использовать деревянные и пластмассовые разделочные доски, избегая каменных и стеклянных.

Если придерживаться этих простых правил — ножи прослужат долго и доставят истинное удовольствие при работе с ними.

Фото лучших приспособлений для заточки ножей

mirdizajna.ru

Приспособление для заточки ножей своими руками | Своими руками

» Своими руками


Приспособление для заточки ножей своими руками: чертеж

Любой нож, даже самый хороший, требует за собой тщательного ухода. Если пренебрегать этим, то со временем он может перестать резать. Поэтому важно правильно подобрать приспособление для заточки ножей. В настоящее время в магазинах можно встретить огромное количество камней и точилок.

Виды камней для заточки

В основном выделяют три вида камней для заточки:

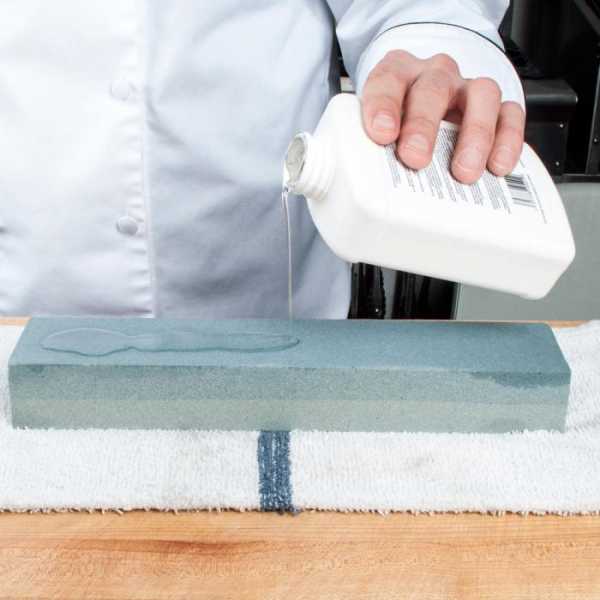

  1. Водные. Это такие инструменты, техника работы с которыми подразумевает использование воды. Это позволяет экономить поверхность камня, поэтому с ним можно будет работать намного дольше.
  2. Масляные. По форме и структуре напоминают водные камни, но поверхность для работы является более маслянистой.
  3. Искусственные, которые изготавливают из ненатуральных компонентов.
  4. Природные. Это натуральные камни, которые получили последующую промышленную обработку.
  5. Встречаются даже резиновые камни, но работать на них неудобно.

Особенности заточки различных ножей

Чтобы самостоятельно заточить японские ножи, необходимо иметь достаточные навыки работы в этой сфере. Ведь японская сталь является очень хрупкой, поэтому она требует специального ухода за собой. Производители рекомендуют точить такие ножи на японских водных камнях. Желательно использовать одновременно несколько камней с разной степенью зернистости, что позволит поддержать остроту ножей на долгое время. Конечно, этот процесс не из легких и требует терпения.

А вот чтобы наточить кухонный нож, все привыкли использовать специальную точилку. С ее помощью можно быстро и удобно сделать острым любой нож. Конечно, ни одна домохозяйка не захочет использовать для заточки несколько камней. Тем не менее благодаря их использованию нож станет резать намного лучше.

Условия для заточки

Выбрать и приобрести приспособление для заточки ножей – это только полбеды. Необходимо сделать так, чтобы нож оставался острым на протяжении нескольких месяцев. Для этого следует подобрать благоприятный угол для затачивания. Некоторые считают, что чем меньше будет угол между гранями лезвия, тем острее будет инструмент. Но это не совсем так, поскольку такое действие может привести к тому, что нож в скором времени вновь потеряет свои режущие качества. То есть чем острее он будет после заточки, тем быстрее он затупится. В таком случае можно выявить закономерность: чем меньше угол, при котором затачивался нож, тем меньшей прочностью будет обладать режущая кромка клинка.

Задача заточки

Главной задачей данной операции является восстановление остроты лезвия. При этом должен быть сохранен правильный угол заточки. Поэтому можно сказать, что в ее процессе происходит восстановление угла, который был задан ранее. Этот угол должен полностью соответствовать всем технологическим нормам. Задача считается выполненной, если с помощью ножа можно разрезать материал, для которого он предназначен.

Какие проблемы могут возникнуть в процессе работы?

Конечно, подобрать правильный угол для затачивания сложно. Тем более такой процесс затруднителен, если отсутствует специальное приспособление для заточки ножей. Ведь если удерживать клинок руками, очень сложно будет добиться равномерного заострения с правильными углами. Чтобы устранить такую проблему, можно использовать самодельное приспособление для заточки ножей. Тем более что сделать его в домашних условиях не составит труда. И хотя в настоящее время существует огромное количество различных заточек, их конструкция не отличается повышенной сложностью, поэтому на изготовление такого прибора уйдет мало времени.

Чем можно заточить нож в домашних условиях?

Одной из главных задач каждого мужчины по дому является заточка ножей. Приспособление своими руками – это не только удобно, но и эффективно. При этом можно самостоятельно изготовить устройство, которое будет напоминать заводское. А можно использовать некоторые подручные средства:

  • Ножовка.
  • Деревянный брусок.
  • Стамеска.
  • Наждачная бумага.
  • Рубанок.
  • Напильник и тому подобное.

В некоторых деревнях практикуется также заточка ножей о фундамент. Он изготавливается из цементно-песчаного раствора и имеет зернистую поверхность. Конечно, такой способ нельзя назвать примером для подражания. Но если срочно нужно наточить клинок, а приспособление для заточки ножей отсутствует, то это относительно неплохой вариант.

Зачем нужны чертежи?

Точилки для ножей стоят недорого. Тем не менее многие хозяева хотят сделать приспособление для заточки ножей своими руками. Такой прибор будет качественнее магазинного, так как в процессе его создания используются только натуральные материалы. Чтобы изготовление точилки завершилось успешно, необходимо выполнять процесс по предложенному плану:

  • Приобрести или изготовить самостоятельно чертежи для зажимных губок. Очень важно детально начертить будущую конструкцию. В особенности следует уделить внимание мелким деталям.
  • Нарисовать чертеж левого и правого упора, который необходим для того, чтобы собранная конструкция не разваливалась.
  • Подготовить чертеж направляющей. Здесь есть несколько нюансов.

Чертеж направляющей: особенности

Чтобы направляющая получилась подходящего размера, следует:

  • приобрести шпильку, которая имеет резьбу М6. Ее необходимо тщательно отпилить с помощью ножовки по металлу. В результате получится шпилька длиной 16 см. На ее поверхности не должно быть заусенцев, которые будут впоследствии тормозить процесс заточки ножа
  • также при создании направляющей могут понадобиться электроды с упругим мягким цилиндром. Их следует согнуть при помощи пассатижей, образовав букву г . В процессе работы следует обращать внимание на чертеж приспособления для заточки ножей
  • зажимы выполняются из металлических обрезков подходящей величины. Их необходимо распилить, обработать заусенцы, а затем установить центры отверстий
  • используя сверлильный станок, нужно создать отверстия в зажимах. Резьбу можно наметить с помощью ручного метчика. Уменьшение трения станет доступным благодаря добавлению капли масла в созданное ранее отверстие
  • для удаления остатков масла железки следует тщательно промыть в мыльном растворе
  • скрутить все детали в соответствии с чертежом. В место соединения шпильки и левого зажима следует капнуть лак для ногтей для надежной фиксации
  • все, направляющая готова!

Советы для качественной работы

Как известно, заточка ножей бывают двух основных видов: односторонняя и двусторонняя. Естественно, методы работы в том и ином случае отличаются друг от друга. В работе с ножами следует учитывать такие факторы:

  • Выбирая оптимальный абразивный брусок, необходимо остановиться на чем-то среднем. То есть желательно отдать предпочтение камню с не слишком крупным и не очень мелким зерном.
  • Все знают, что для заточки лезвия необходимо использовать специальное приспособление. Станка для заточки ножей может не оказаться под рукой. В таком случае можно попытаться заострить лезвие, используя обычную керамическую кружку. Ее следует перевернуть, а на дне, по краю, должна быть шероховатая поверхность. Лезвие необходимо положить на дно чашки и несколько раз провести по нему движениями на себя.
  • Если нож имеет специальное покрытие (керамическое), то его затачивать нельзя. В процессе работы может быть повреждена эта поверхность, что приведет к потере ножом режущих качеств. Покрытия выполняются из твердых сплавов, в результате чего клинок практически полностью защищается от износа.
  • Нельзя пытаться наточить кухонный нож с зубчатой поверхностью, не имея для этого специальных приспособлений. Ведь заточка таких зубьев происходит при помощи лазера, который вряд ли можно встретить в обычной квартире.
  • Лучше мыть ножи в холодной воде, поскольку в таком случае они не так сильно затупляются.

Заточка строгальных ножей

Заточка строгальных ножей – это довольно сложный процесс. Для его выполнения необходимо овладеть некоторыми знаниями и умениями. Приспособление для заточки строгальных ножей тяжело найти в продаже. Поэтому многие улучшают их режущие качества на обычных точилах. Но для этого необходимо обзавестись современным низкооборотистым точилом, обладающим водяным охлаждением. Чтобы с легкостью заострить строгальный нож, следует найти ровный и незасаленный камень, применяемый в этой области. Лучше использовать водный камень. Найти точило можно в автомобильных мастерских, где за дополнительную плату заточат любое лезвие.

Приспособления для заточки

Угол заточки - это очень важный параметр лезвия, от которого зависят режущая способность и долговечность заточки. При уменьшении угла заточки режущие свойства инструмента возрастают, а вот прочность его лезвия, особенно при ударах и соприкосновениях с твердыми телами, снижается. Поэтому для того или иного инструмента практикой рекомендованы определенные углы заточки, при этом, чем тверже обрабатываемый материал, тем больше угол заточки, причем это правило справедливо даже для обычных кухонных ножей.

Угол заточки ножа

Как правило, на заводе лезвие затачивают под оптимальным углом для конкретного инструмента, а когда дело доходит до заточки затупившегося инструмента, нужно просто сохранить уже имеющийся угол заточки. Однако, выполняя заточку без специальных приспособлений, придется сосредотачивать все внимание на правильном положении затачиваемого лезвия при его контакте с абразивом. Значительно упрощается эта задача благодаря специальным приспособлениям, без которых, кстати, не обойтись, если потребуется изменить угол заточки.

Приспособления, описанные ниже, предназначены для ручной заточки не случайно, электроточила не дают хороших результатов. От быстрых оборотов абразивного круга железки после каждой заточки становятся все мягче и быстрее тупятся. Многие мастера давно отказались от электроточил и теперь затачивают инструмент вручную, используя специальные приспособления для заточки. При этом такие приспособления можно купить или сделать своими руками. Усилия и время, затраченные на их изготовление, быстро оправдаются сокращением времени заточки и более высокой производительностью труда, лучшей степенью остроты режущего инструмента.

Приспособления для заточки ножей

Начнем с самодельных приспособлений для заточки ножей. Принцип действия первого приспособления заключается в том, что удерживать лезвие ножа вертикально и водить им по закрепленному под определенным углом бруску проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом.

Приспособление для заточки ножей

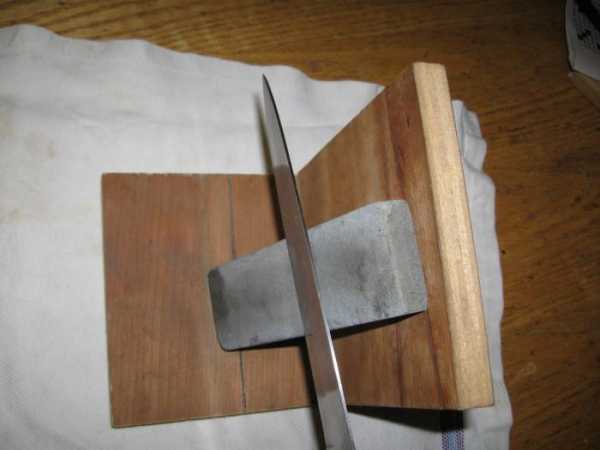

Брусок под требуемым углом зажимается, с помощью винтов, между двумя деревянными угольниками. Угол можно точно выставить использую правила тригонометрии. Так для ножа с углом заточки 30°: угол x=30°/2=15° угол y=90-x=90°-15°=75° отношение b/a=tg(y)=tg(75°)=3.732 (можно определить калькулятором Windows в инженерном режиме) тогда если b=15 см, a=15/3.732=4.0 см.

Недостаток такого варианта в невозможности плавной регулировки угла наклона бруска.

Приспособление Tri-Angle Sharpmaker фирмы Spyderco

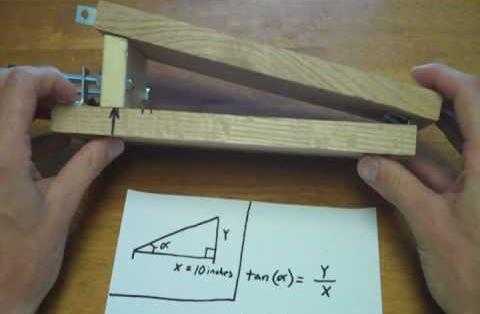

Как определить угол заточки ножа при помощи ножниц, и даже без транспортира, читайте здесь .

Вместо того чтобы ориентировать лезвие ножа горизонтально, его можно ориентировать и вертикально, что так же проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом. При этом достаточно под брусок положить какой-нибудь предмет, например деревяшку с нужным углом.

Регулирование угла заточки деревяшкой под абразивным бруском

В следующем приспособлении затачиваемый инструмент фиксируется, а брусок перемещается под выбранным углом благодаря направляющей, к которой он прикреплен:

Самодельные приспособы для заточки инструмента

Категории:

В общем, заинтересовался я темой правильной заточки инструмента. Все началось с того, что я выяснил, что даже свои кухонные ножи я точил не правильно)))) Статья про принципы заточки ножей пока в работе, но нарытые в процессе изучения материала, самодельные приспособления мне захотелось выложить уже сегодня.

В заточке любого режущего инструмента, будь то нож, стамеска или сверло, самым важным моментом является выдерживание строго заданного угла заточки. В данной статье я приведу ряд приспособлений, которые вы можете сделать в своей мастерской и которые в значительной мере способны облегчить вам жизнь. Ведь работать острым инструментом не только приятнее и быстрее, но и результат работы значительно лучше.

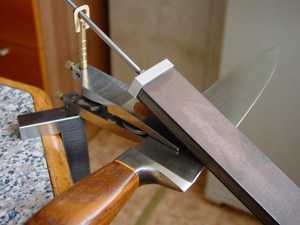

Начнем с заточки обычных ножей. Первое приспособление позволит закрепить брусок под нужным углом, поэтому вам останется лишь контролировать вертикальность клинка (а 90 градусов выдержать значительно проще, чем, скажем, 30).

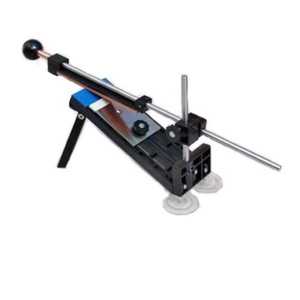

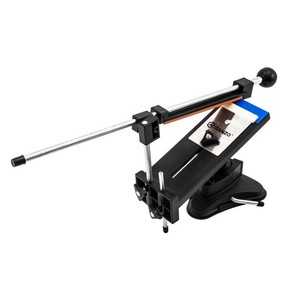

Второе приспособление является самодельным аналогом одной из профессиональных систем для заточки (справа). В ней задается угол движения абразивного бруска относительно строго зафиксированного лезвия.

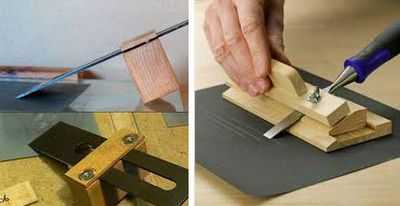

Теперь перейдем к заточке различных стамесок, ножей для рубанков и пр. Первые два девайся позволяют задавать строго фиксированный угол (при этом сама заточка осуществляется на шлифовальной бумаге).

Вот еще один, более продвинутый вариант, в котором угол может изменяться (путем вращения регулировочного винта). На нем предусмотрена даже градуированная шкала.

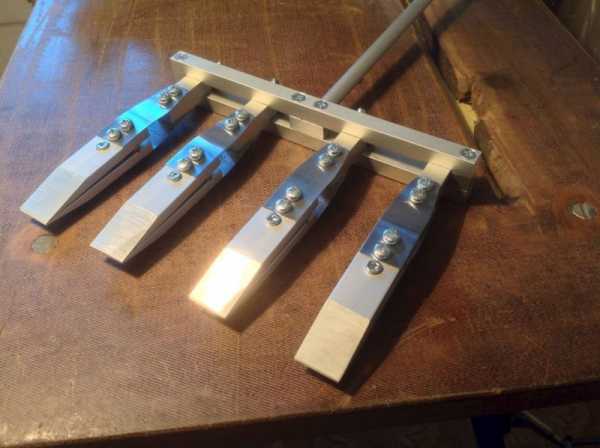

Еще один пример, на этот раз для одновременной заточки двух ножей (электрорубунок/фуганок)

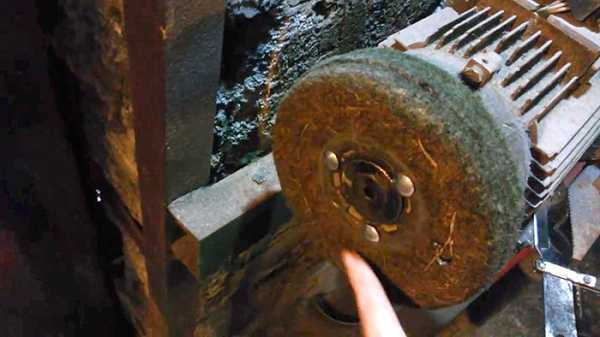

Перейдем теперь к малой механизации, а именно, использовании для заточки электроинструмента.

С помощью небольшой подставки с изменяемым углом можно превратить обычную ленточную шлифмашину в универсальный заточной станок.

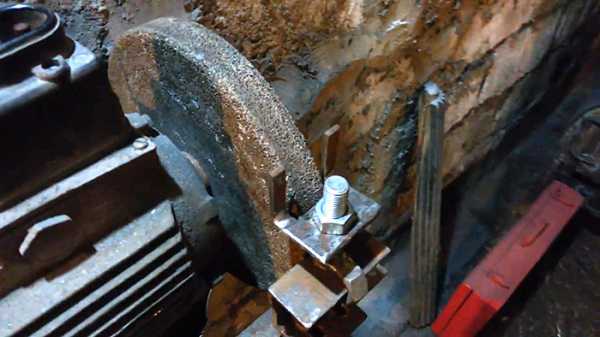

Или такая приспособа к шлифовальному кругу.

В принципе, вы можете быстро и без потерь сделать миниатюрный заточной станок из старого компьютерного жесткого диска (вместе с блоком питания).

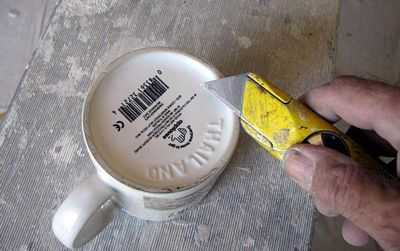

Ну и, напоследок, еще один совет: быстро поправить заточку затупившегося сверла по металлу прямо во время работы (то есть без доступа к точилу ) можно с помощью простых абразивных шарошек цилиндрической или конической зажатых в патрон дрели). Заточить сверло заново так не получится, но вот поправить затупившуюся грань вполне, да и места они почти не занимают.

Источники: http://www.syl.ru/article/190634/new_prisposoblenie-dlya-zatochki-nojey-svoimi-rukami-chertej, http://tool-land.ru/prisposobleniya-dlya-zatochki.php, http://ruki-zolotye.ru/sovety-mebelschiku/samodelnye-prisposoby-dlya-zatochki-instrumenta.html


Комментариев пока нет!

restart24.ru

Устройство для заточки ножей своими руками и принцип его действия

Устройство для заточки ножей — необходимая вещь в каждом доме. Конечно, можно приобрести заточный станок промышленного производства. Но следует иметь в виду: ножеточки, которые продаются в специализированных магазинах, стоят довольно дорого и часто выходят из строя.

Сконструировать простейший точильный станок можно своими руками. Такая точилка не займет много места, а пользовать ей очень легко. Если же нет желания что-то мастерить, можно воспользоваться обычным точильным бруском. Однако станок для заточки ножей — это все равно отличная идея, ведь простейший станок всегда пригодится, и на нем можно затачивать другие инструменты.

Почему тупятся ножи

В некоторых домах ножи долго остаются острыми, и нужды в заточке не возникает. А у некоторых хозяев, наоборот, они тупятся то и дело. Почему же так происходит? Вот самые распространенные причины:

  • Использование разделочных досок из керамики и прочного стекла. Эти доски, конечно, красивы, но они плохо выполняют свою основную функцию, а лезвия быстро затупляется;
  • Неправильное хранение. Обычно они тупятся в результате коррозии. Коррозия, или ржавчина, возникает в том случае, если главный кухонный инструмент хранится в условиях повышенной влажности;
  • Любой ножик постепенно тупится в процессе работы. На рабочую поверхность лезвия неизбежно попадают мелкие частички продуктов (овощей, фруктов, мяса и рыбы), и острота лезвия постепенно уменьшается;
  • Режущий инструмент потеряет свои рабочие свойства очень быстро, если резать одним ножом все виды продуктов. Поступать так не стоит и из санитарно-гигиенических соображений.

Станок своими руками

Когда-то в старину точильные станки были редкостью. Когда в деревню или в город приезжал точильщик, все местные жители несли ему свои ножи, ножницы и другие режущие инструменты. В те времена станок представлял собой круг, на котором в горизонтальной плоскости размещался нож. Круг вращался, и лезвие заострялось.

До сих пор многие хозяева, которые заботятся о своих ножах, затачивают эти предметы в горизонтальном положении, пользуясь специальным бруском. Он сделан из абразивного материала, и лезвие, соприкасаясь с бруском, восстанавливает свою остроту. Если нет точильного станка, этот способ вполне можно использовать. Однако, затачивать ножи в горизонтальном положении весьма неудобно, особенно если делать это на весу. В связи с этим многие домашние мастера самостоятельно изготавливают точильные станки. Вот основные преимущества такого станка:

  • Его легко соорудить из подручных материалов, которые имеются у любого домашнего умельца;
  • Лезвия, заточенные на таком станке, долго не тупятся, если ими правильно пользоваться и хранить их в подходящих условиях;
  • Во время работы он не издает много шума;
  • Он механический. Для того чтобы привести его в действие, не нужно ни электроэнергии, ни аккумуляторных батарей;
  • Благодаря компактным размерам станок легко переносить с места на место.

Принцип действия приспособления

Вот как устроен простейший точильный станок:

  • Две деревянные или металлические палки закреплены перпендикулярно друг другу. Это основа станка, или «рамка», на которой крепится ножик в вертикальном положении;
  • Между этими перекладинами закреплен абразивный брусок и подвижное крепление;
  • Когда ножик закрепляют на раме, он «ездит» по абразивному бруску вверх-вниз, благодаря подвижному креплению;
  • В процессе этих передвижений лезвие, контактируя с абразивным материалом, становится более острым.

Для заточки на таком станке не нужно прикладывать никаких физических усилий, а хороший результат достигается очень быстро. Риск травмировать руку сводится к нулю.

Когда лезвия заточены, встает вопрос о том, как их правильно использовать и хранить. Многие домохозяйки, помыв ножи, не вытирают их насухо полотенцем, а просто складывают кучей в сушилку для посуды, чтобы с режущих инструментов стекла вода. Делать так ни в коем случае нельзя. Когда непросушенные, влажные ножи лежат друг на друге в горизонтальном положении, они быстро ржавеют и тупятся.

Поэтому вместе с точильным станком есть смысл сконструировать специальное устройство для хранения ножей. Такое устройство представляет собой деревянную стойку, в которой сделаны прорези различного размера. В эти прорези вставляются клинки лезвием вниз. Таким образом, режущие инструменты не соприкасаются друг с другом, а лезвия все время сухие. Для того, чтобы вынуть ножик из «гнезда», нужно лишь аккуратно потянуть за его рукоятку.

Правильное пользование ножами

Конечно, точить ножи на самодельном станке — одно удовольствие. Приятно смотреть, как тупое лезвие становится острым и начинает блестеть. Однако, никто не любит делать лишнюю работу. Поэтому, чтобы реже точить их, за ними нужно правильно ухаживать. Вот несколько полезных советов:

  • Лучше всего использовать на кухне деревянные разделочные доски из твердых пород дерева (ель, береза, дуб). Тогда лезвие долго не затупится. А пластиковые, керамические, стеклянные доски хороши только как элемент декора;
  • Как только ножик загрязнился, его нужно тщательно вымыть и насухо вытереть полотенцем. Если на лезвии подолгу остаются крошки, остатки продуктов, сок овощей и фруктов, это вызывает коррозию металла;
  • Нельзя складывать приборы друг на друга. Если они хранятся в горизонтальном положении в ящике кухонного стола, там должно быть сухо. Чтобы ножи не затуплялись, соприкасаясь с дном ящика, дно нужно застелить плотной бумагой или тканью;
  • Никогда не стоит приобретать дешевые наборы «универсальных» ножей в электричках, подземных переходах или у торговых представителей, которые ходят по квартирам и обещают: «Если вы купите нашу продукцию, вам будут завидовать все соседи». Лучше всего приобретать профессиональные поварские инструменты в специализированных магазинах;
  • Лезвия поварских ножниц, которыми режут мясо и рыбу, мыть не нужно. Но их необходимо насухо протирать после каждого использования. Для того, чтобы не порезаться, протирать лезвия ножниц надо плотной тканью, сложенной в несколько раз, например, полотенцем. Хранить поварские ножницы лучше всего в висячем положении, с разведенными врозь лезвиями. Крючок, на котором висят ножницы, должен быть надежным, чтобы режущий инструмент не упал и не травмировал домочадцев.

Острота кухонных приборов во многом зависит не только от качества продукции и металла, из которого выполнены лезвия, но и от условий хранения. Даже самый хороший нож быстро заржавеет, если постоянно держать его в воде и хранить в горизонтальном положении вместе с другой кухонной утварью.

Правильная заточка ножей имеет большое значение в быту. Когда лезвие хорошо заточено, работать с ним легко и приятно. Но главное, что травмироваться острым ножом намного сложнее, чем тупым. Заточка ножей на самодельном станке не отнимет много времени и сил, зато режущие инструменты после этого станут как новенькие. Порой самодельные точильные станки используются даже в кафе и ресторанах, чтобы облегчить работу поваров. Но можно воспользоваться и обычным бруском, ведь все зависит от желания и возможностей.

tokar.guru

Приспособление для заточки ножей своими руками: чертеж :: SYL.ru

Любой нож, даже самый хороший, требует за собой тщательного ухода. Если пренебрегать этим, то со временем он может перестать резать. Поэтому важно правильно подобрать приспособление для заточки ножей. В настоящее время в магазинах можно встретить огромное количество камней и точилок.

Виды камней для заточки

В основном выделяют три вида камней для заточки:

  1. Водные. Это такие инструменты, техника работы с которыми подразумевает использование воды. Это позволяет экономить поверхность камня, поэтому с ним можно будет работать намного дольше.
  2. Масляные. По форме и структуре напоминают водные камни, но поверхность для работы является более маслянистой.
  3. Искусственные, которые изготавливают из ненатуральных компонентов.
  4. Природные. Это натуральные камни, которые получили последующую промышленную обработку.
  5. Встречаются даже резиновые камни, но работать на них неудобно.

Особенности заточки различных ножей

Чтобы самостоятельно заточить японские ножи, необходимо иметь достаточные навыки работы в этой сфере. Ведь японская сталь является очень хрупкой, поэтому она требует специального ухода за собой. Производители рекомендуют точить такие ножи на японских водных камнях. Желательно использовать одновременно несколько камней с разной степенью зернистости, что позволит поддержать остроту ножей на долгое время. Конечно, этот процесс не из легких и требует терпения.

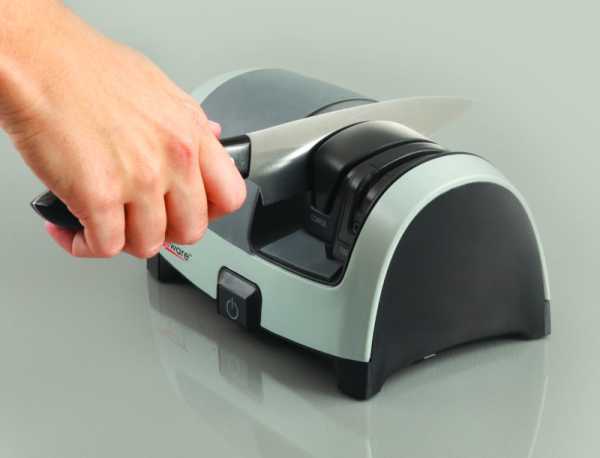

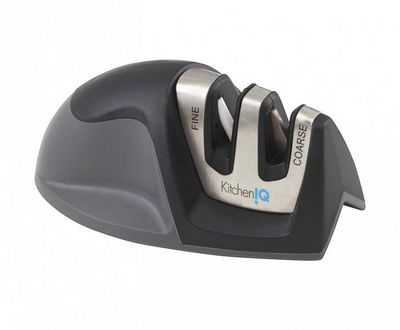

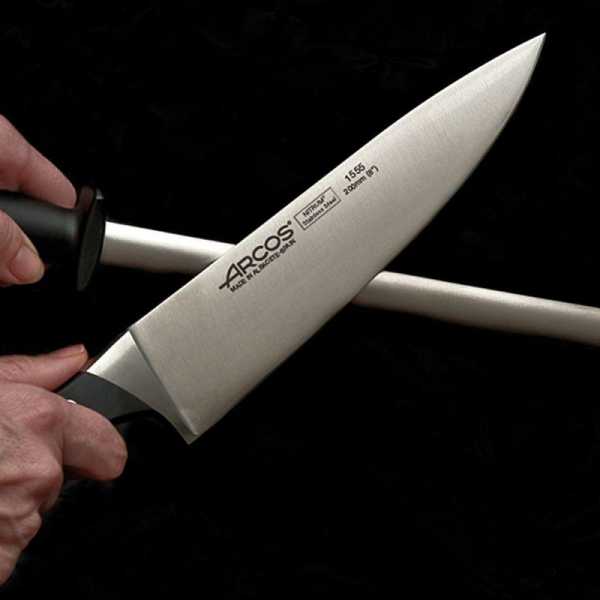

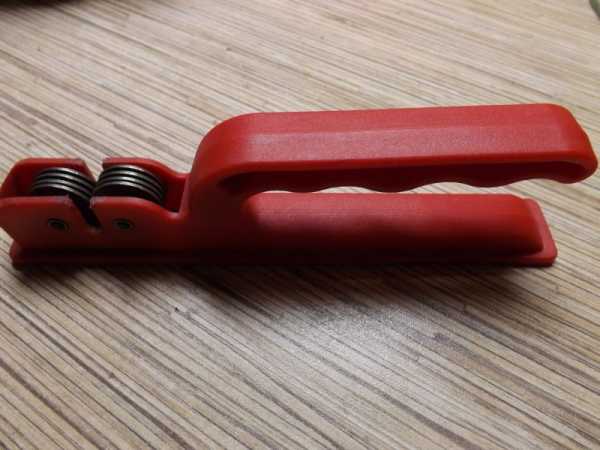

А вот чтобы наточить кухонный нож, все привыкли использовать специальную точилку. С ее помощью можно быстро и удобно сделать острым любой нож. Конечно, ни одна домохозяйка не захочет использовать для заточки несколько камней. Тем не менее благодаря их использованию нож станет резать намного лучше.

Условия для заточки

Выбрать и приобрести приспособление для заточки ножей – это только полбеды. Необходимо сделать так, чтобы нож оставался острым на протяжении нескольких месяцев. Для этого следует подобрать благоприятный угол для затачивания. Некоторые считают, что чем меньше будет угол между гранями лезвия, тем острее будет инструмент. Но это не совсем так, поскольку такое действие может привести к тому, что нож в скором времени вновь потеряет свои режущие качества. То есть чем острее он будет после заточки, тем быстрее он затупится. В таком случае можно выявить закономерность: чем меньше угол, при котором затачивался нож, тем меньшей прочностью будет обладать режущая кромка клинка.

Задача заточки

Главной задачей данной операции является восстановление остроты лезвия. При этом должен быть сохранен правильный угол заточки. Поэтому можно сказать, что в ее процессе происходит восстановление угла, который был задан ранее. Этот угол должен полностью соответствовать всем технологическим нормам. Задача считается выполненной, если с помощью ножа можно разрезать материал, для которого он предназначен.

Какие проблемы могут возникнуть в процессе работы?

Конечно, подобрать правильный угол для затачивания сложно. Тем более такой процесс затруднителен, если отсутствует специальное приспособление для заточки ножей. Ведь если удерживать клинок руками, очень сложно будет добиться равномерного заострения с правильными углами. Чтобы устранить такую проблему, можно использовать самодельное приспособление для заточки ножей. Тем более что сделать его в домашних условиях не составит труда. И хотя в настоящее время существует огромное количество различных заточек, их конструкция не отличается повышенной сложностью, поэтому на изготовление такого прибора уйдет мало времени.

Чем можно заточить нож в домашних условиях?

Одной из главных задач каждого мужчины по дому является заточка ножей. Приспособление своими руками – это не только удобно, но и эффективно. При этом можно самостоятельно изготовить устройство, которое будет напоминать заводское. А можно использовать некоторые подручные средства:

  • Ножовка.
  • Деревянный брусок.
  • Стамеска.
  • Наждачная бумага.
  • Рубанок.
  • Напильник и тому подобное.

В некоторых деревнях практикуется также заточка ножей о фундамент. Он изготавливается из цементно-песчаного раствора и имеет зернистую поверхность. Конечно, такой способ нельзя назвать примером для подражания. Но если срочно нужно наточить клинок, а приспособление для заточки ножей отсутствует, то это относительно неплохой вариант.

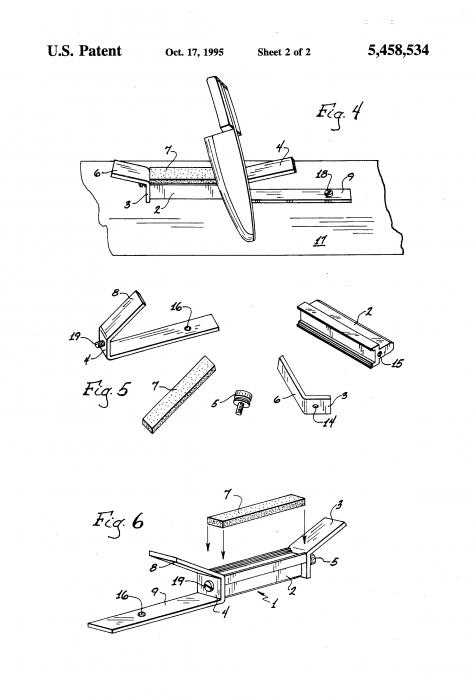

Зачем нужны чертежи?

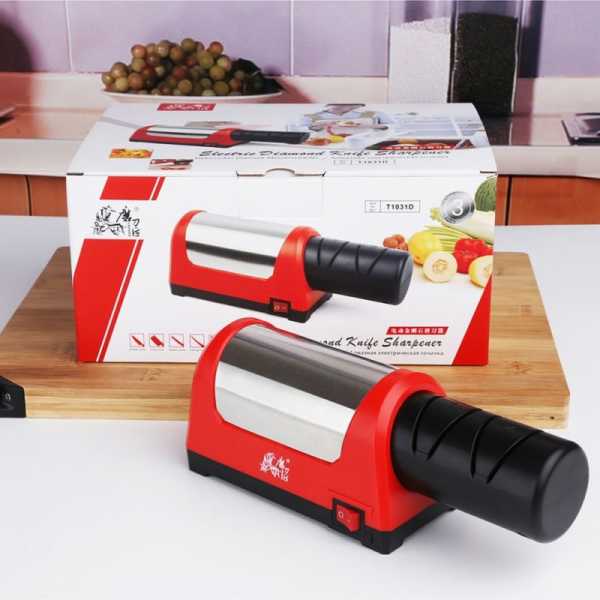

Точилки для ножей стоят недорого. Тем не менее многие хозяева хотят сделать приспособление для заточки ножей своими руками. Такой прибор будет качественнее магазинного, так как в процессе его создания используются только натуральные материалы. Чтобы изготовление точилки завершилось успешно, необходимо выполнять процесс по предложенному плану:

  • Приобрести или изготовить самостоятельно чертежи для зажимных губок. Очень важно детально начертить будущую конструкцию. В особенности следует уделить внимание мелким деталям.
  • Нарисовать чертеж левого и правого упора, который необходим для того, чтобы собранная конструкция не разваливалась.
  • Подготовить чертеж направляющей. Здесь есть несколько нюансов.

Чертеж направляющей: особенности

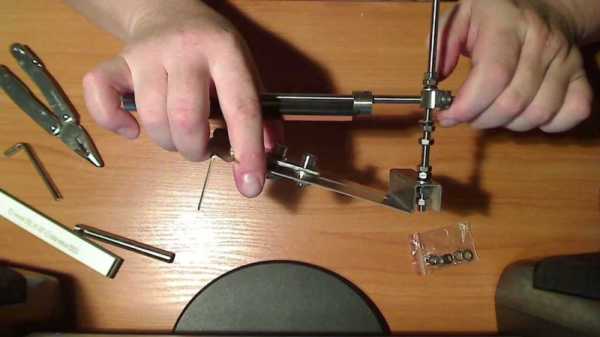

Чтобы направляющая получилась подходящего размера, следует:

  • приобрести шпильку, которая имеет резьбу М6. Ее необходимо тщательно отпилить с помощью ножовки по металлу. В результате получится шпилька длиной 16 см. На ее поверхности не должно быть заусенцев, которые будут впоследствии тормозить процесс заточки ножа;
  • также при создании направляющей могут понадобиться электроды с упругим мягким цилиндром. Их следует согнуть при помощи пассатижей, образовав букву «г». В процессе работы следует обращать внимание на чертеж приспособления для заточки ножей;
  • зажимы выполняются из металлических обрезков подходящей величины. Их необходимо распилить, обработать заусенцы, а затем установить центры отверстий;
  • используя сверлильный станок, нужно создать отверстия в зажимах. Резьбу можно наметить с помощью ручного метчика. Уменьшение трения станет доступным благодаря добавлению капли масла в созданное ранее отверстие;
  • для удаления остатков масла железки следует тщательно промыть в мыльном растворе;
  • скрутить все детали в соответствии с чертежом. В место соединения шпильки и левого зажима следует капнуть лак для ногтей для надежной фиксации;
  • все, направляющая готова!

Советы для качественной работы

Как известно, заточка ножей бывают двух основных видов: односторонняя и двусторонняя. Естественно, методы работы в том и ином случае отличаются друг от друга. В работе с ножами следует учитывать такие факторы:

  • Выбирая оптимальный абразивный брусок, необходимо остановиться на чем-то среднем. То есть желательно отдать предпочтение камню с не слишком крупным и не очень мелким зерном.

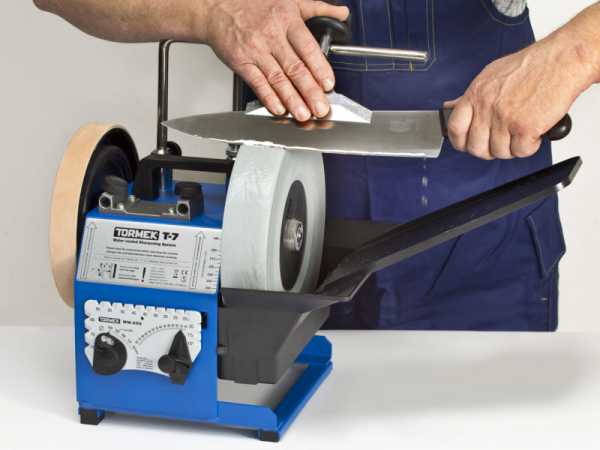

  • Все знают, что для заточки лезвия необходимо использовать специальное приспособление. Станка для заточки ножей может не оказаться под рукой. В таком случае можно попытаться заострить лезвие, используя обычную керамическую кружку. Ее следует перевернуть, а на дне, по краю, должна быть шероховатая поверхность. Лезвие необходимо положить на дно чашки и несколько раз провести по нему движениями на себя.
  • Если нож имеет специальное покрытие (керамическое), то его затачивать нельзя. В процессе работы может быть повреждена эта поверхность, что приведет к потере ножом режущих качеств. Покрытия выполняются из твердых сплавов, в результате чего клинок практически полностью защищается от износа.

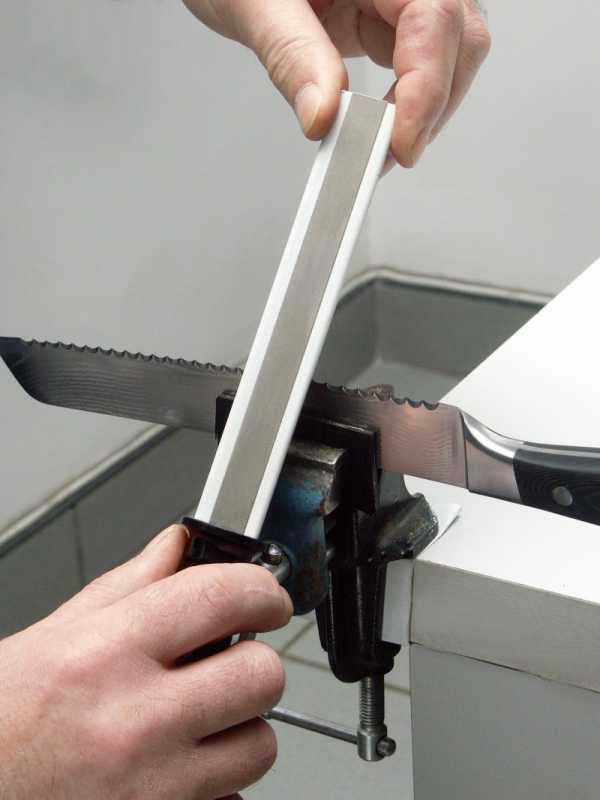

  • Нельзя пытаться наточить кухонный нож с зубчатой поверхностью, не имея для этого специальных приспособлений. Ведь заточка таких зубьев происходит при помощи лазера, который вряд ли можно встретить в обычной квартире.
  • Лучше мыть ножи в холодной воде, поскольку в таком случае они не так сильно затупляются.

Заточка строгальных ножей

Заточка строгальных ножей – это довольно сложный процесс. Для его выполнения необходимо овладеть некоторыми знаниями и умениями. Приспособление для заточки строгальных ножей тяжело найти в продаже. Поэтому многие улучшают их режущие качества на обычных точилах. Но для этого необходимо обзавестись современным низкооборотистым точилом, обладающим водяным охлаждением. Чтобы с легкостью заострить строгальный нож, следует найти ровный и незасаленный камень, применяемый в этой области. Лучше использовать водный камень. Найти точило можно в автомобильных мастерских, где за дополнительную плату заточат любое лезвие.

www.syl.ru

Самое простое приспособление для заточки ножей под 30 градусов


Продолжаю точить нож. Я уже показывал свое самодельное приспособление, чтобы делать спуски (сужающиеся поверхности клинка). Одновременно смастерил полировальный диск, сшив несколько дисков вместе, чтобы не расходились. Далее стояла задача наточить нож − сделать режущие грани, которые образуют режущую кромку.

Попытка наточить бруском нужного мне результата не дала, потому что металл клинка жесткий и для заточки требуется много времени. Поэтому решил изготовить самодельное приспособление, аналогичное тому, которое я делал для формирования спусков.

Основную деталь приспособления – уголок – я установил в точке, где поверхность шлифовального круга находится под углом в 75 градусов к вертикальной линии. Использовал обычный уголок, сделав в центральной части отверстие. Углы выровнял под 90 градусов, чтобы при работе не мешал имеющийся маленький полукруг. По центру просверлил отверстие под болт на 16. К болту приварена гайка в виде струбцины. Внизу установлен швеллер, конструкцию прижимает болт и гайка на 12.


Двумя гайками на верхнем болту приспособление можно поднимать или опускать. При подъеме угол заточки будет больше, при спуске – острее (меньше). С помощью струбцины приспособление можно пододвигать к диску (например, когда диск стачивается) или отодвигать от него.
Конструкцию можно упростить и поставить один длинный болт, чтобы сразу делать спуски или, подняв повыше, затачивать нож под нужный угол.



Режущие грани получаются очень ровными, словно выполненными на фрезерном станке. Если подправить грани на мелком бруске, нож будет острым, как бритва. Получается практически идеальная заточка. Достоинство этого приспособления – очень простая конструкция, которую можно собрать из подручных материалов.



Смотрите видео


sdelaysam-svoimirukami.ru

Станок для заточки ножей своими руками

Содержание статьи:

Зачастую для заточки ножей в домашних условиях используют обычные абразивные бруски. Но для их применения необходима особая практика, так как при неправильном угле для заточки результат будет плачевным. Лезвие не будет иметь должной остроты, что потребует дополнительной обработки.

Правила заточки ножей

Схема расположения бруска относительно лезвия

Прежде чем приступить к изготовлению самодельного устройства для заточки ножей необходимо ознакомиться с рекомендациями специалистов. На первом этапе необходимо определить угол между рабочей частью лезвия и бруском. Это можно сделать индивидуально для каждой модели.

Нож должен располагаться строго перпендикулярно направлению бруска. Угол при этом может быть равен половине заточки. Это связано с тем, что во время обработки на поверхности лезвия формируются канавки. Они появляются из-за воздействия абразивных компонентов. При минимальной зернистости инструментов они будут незначительными. Но при этом также будет небольшая степень воздействия на нож.

Кроме этого фактора при заточке ножа своими руками следует учитывать:

  • средний угол заточки равен 20-25 град;
  • обработка выполняется с начала лезвия;
  • для контроля угла заточки можно закрасить часть лезвия маркером. Таким образом можно контролировать фактическую область воздействия.

Следует помнить, что деформация по всей длине рабочего лезвия будет неоднородной. Поэтому при выполнении заточки своими руками «точкой отчета» должна быть самая тупая часть ножа.

Образующиеся канавки из-за воздействия бруска должны быть строго перпендикулярны линии ножа. Это является основным условием правильной заточки.

Выбор брусков для заточки ножей

Бруски для заточки ножей

Основным компонентом самодельного станка для заточки будет брусок. Это абразивный материал, который при воздействии на лезвие истончает его, увеличивая остроту. Поэтому перед выбором конструкции следует правильно подобрать бруски.

Главным показателем бруска является зернистость, но также следует учитывать и размеры. В идеале длина инструмента должна быть не меньше длина ножа. Это обеспечит равномерную обработку, уменьшит вероятность появления дефектов.

Для заточки ножей своими руками потребуются следующие типы брусков:

  • высокой зернистости. С их помощью происходит первичная обработка, исправляется форма лезвия;
  • средней зернистости. Они предназначены для удаления канавок, сформировавшихся во время выполнения первой операции;
  • оселок или кожаный ремень, натертый пастой ГОМ. Этот этап называется полировкой или окончательной доводкой лезвия.

Главной задачей составления схемы конструкции является правильное расположение брусков. Поэтому рассмотрим несколько вариантов их фиксации относительно лезвия ножа.

Для заточки обыкновенных кухонных ножей будет достаточно два типа брусков — с высокой и средней зернистостью. Дополнительно к ним потребуется оселок.

Простой вариант станка

Простой станок для заточки ножей

Самый простой вариант конструкции станка представляет собой две пары деревянных реек, соединенных между собой с помощью регулируемых винтов. Между этими компонентами крепится брусок.

Главным условием при изготовлении этой конструкции является устойчивость. Во время работы она не должна менять свое местоположение на рабочем столе. Для лучшей фиксации бруска рекомендуется предусмотреть опорные планки, расположенные между деревянными компонентами.

Несмотря на простоту изготовления своими руками, этот станок имеет ряд недостатков:

  • лезвие выставляется вручную относительно камня. При длительной работе не всегда можно контролировать угол заточки;
  • потребуется дополнительный узел фиксации. Так как конструкция должна быть устойчива — ее исследует жестко закрепить на рабочем столе;
  • в процессе работы стяжки могут ослабнуть, тем самым изменить расположение бруска.

Основным преимуществом этой схемы является простота изготовления. Конструкция подойдет для заточки кухонных ножей в домашних условиях. В качестве дополнительных компонентов потребуется оселок.

Толщина деревянных реек может быть различна. Фактически для самостоятельного изготовления подобной конструкции можно использовать любые подручные материалы.

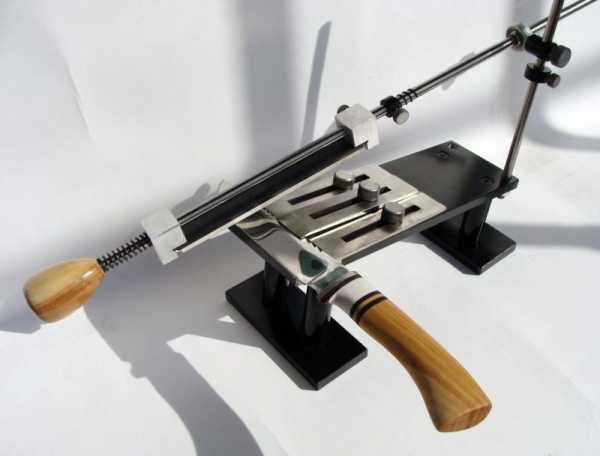

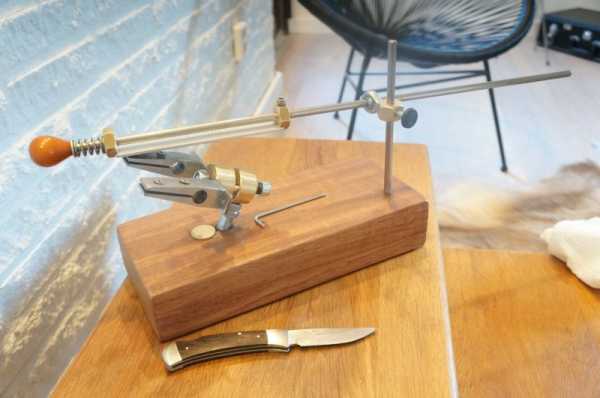

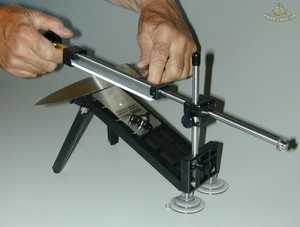

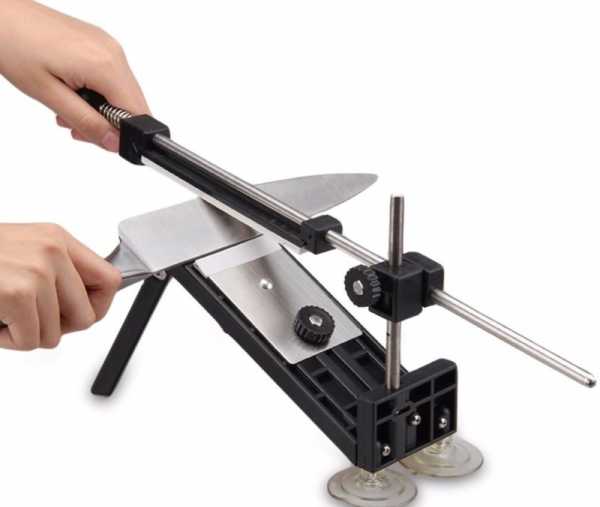

Ручной станок для заточки с регулировкой бруска

Заточной станок с возможностью регулировки положения бруска

Для достижения лучшего результата в качестве основы рекомендуется взять чертежи заводских моделей инструмента. Их отличие от вышеописанной инструкции заключается в жесткой фиксации ножа, но при этом потребуются большие усилия для изготовления.

Конструкция состоит из опорного стола, на котором крепится лезвие ножа. В вертикальном положении устанавливается винтовая стойка. На нее крепится планка с прорезью. Точильный камень монтируется на направляющем стержне. Угол заточки изменяется путем смещения планки с прорезью по винтовой стойке.

Особенности эксплуатации станка подобного типа:

  • угол заточки выставляется с высокой точностью. Его изменение зависит от шага резьбы стойки;
  • вместо бруска можно использовать наждачную бумагу. Для этого из оргстекла изготавливается основа. Вдоль нее делается отверстие для установки на направляющий стержень. Наждачная бумага приклеивается к поверхности оргстекла;
  • опорное основание лучше всего сделать широким. Это даст возможность закрепить его с помощью струбцин на любой столешнице.

Основная проблема эксплуатации этой конструкции заключается в долгой регулировке угла заточки. Это может отразиться на скорости выполнения работы если происходит обработка несколько типов ножей. Под каждый из них нужна долгая настройка станка.

Для увеличения качества можно использовать воду или масло. Они наносятся на абразивную поверхность, тем самым уменьшая влияние отколовшихся частиц бруска на лезвие.

Заточной станок с регулировкой положения ножа

Альтернативный вариант станка для заточки ножей

Альтернативным вариантом изготовления станка является изменение положения ножа относительно камня. В целом конструкция во многом схожа с вышеописанной, но значительно проще для изготовления.

На основании устанавливается подвижный блок крепления для штыря с камнем. На этой же плоскости монтируются два фиксатора. Один из них будет упорный, а второй — регулируемый. Изменяя расстояния между фиксаторами можно регулировать угол заточки.

Основным недостатком этой конструкции является износ бруска в одном месте. Для решения этой проблемы рекомендуется сделать длинный штырь для регулирования положения кромки относительно лезвия.

Помимо вышеописанных схем существует масса заточных станков, которые можно сделать своими руками. При выборе оптимальной модели следует исходить из фактического наличия подручных материалов. Также рекомендуется провести анализ заводских станков. Нередко именно они являются основой для изготовления уникальной конструкции.

Для ознакомления с особенностями изготовления рекомендуется просмотреть тематический видеоматериал, в котором подробно описывается станок для заточки ножей своими руками:

stanokgid.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
