Обработка древесины часто подразумевает снятие с нее определенного слоя. Сделать это можно вручную, но лучше всего использовать специальный механизм. Если вам нравится изготавливать из древесных заготовок различные изделия, вам просто необходимо приобрести или сконструировать бытовой строгальный станок по дереву. Сегодня будем разбираться именно со вторым случаем.

Самодельный многофункциональный деревообрабатывающий станок для дома

Возможности оборудования

Что можно сделать с помощью строгального станка:

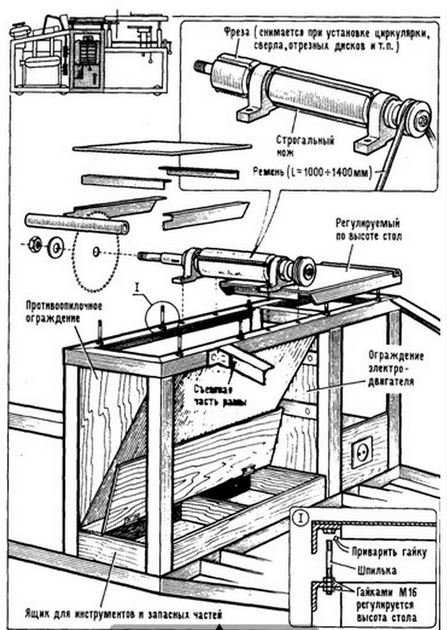

На фото — один из вариантов многофункционального станка по дереву с консольным размещением двигателя со стороны циркулярной пилы

Делаем строгальный станок самостоятельно

Как и любое оборудование, где используются вращающиеся детали, и состоящее из нескольких компонентов, в изготовлении оно довольно сложное. Очень хорошо, если у вас есть некоторый опыт работы на нем, который весьма пригодится при проектировании и осуществлении задуманного.

Фактически будем конструировать мини-комплекс, где можно будет древесину:

Строгальные станки по дереву для дома – компоновка основных агрегатов

Состоять оборудование будет из 2-х станков:

Циркулярная пила с фуганком.
Токарно-сверлильный.

При этом первый будет являться своеобразной опорой второго. Нас больше интересует первый, поэтому ниже в статье речь пойдет именно о нем.

Схема

Будет использоваться агрегатная компоновка — циркулярная пила и фуговочные ножи размещены на одном валу ротора.
Удастся максимально упростить оборудование и увеличить его функциональность.
В этом случае размещение основных узлов и агрегатов максимально рационально.

Увы, но сделать станок только из деталей, изготовленных своими руками, не получится, поэтому придется привлекать профессионалов с их станочным парком. Главным образом это касается основного вала и посадочных мест для подшипников.

Но, никто не запрещает вам приспосабливать к нему имеющиеся в хозяйстве детали, когда принадлежавшие другим механизмам, к примеру, станину от швейной машинки. Причем нередко удается это сделать без какой-либо особой переделки последней.

Чертежи строгального станка по дереву своими руками помогут изготовить его правильно и без лишних трат

Рассмотрим детали оборудования:

Станина	Вам понадобится швеллер №5 с толщиной стенкой 8-10 мм. Из него нужно будет сделать: поперечины; царги; дистанционные подложки. Изготовить ее и раму можно разборную, используя болты, или сделать ее монолитной с помощью сварочного аппарата.
Ножи и пила	Для фугования вам понадобятся специальные ножи из прочной стали, которые следует болтами надежно зафиксировать в пазах основного вала. Распил досок и брусов проводится циркулярной пилой с победитовыми напайками.
Ротор	Самая важная деталь оборудования. К нему крепят ножи, пилу, фрезу, сверло, долбежку или диск для полировки. Как сказано выше, изготовление детали лучше доверить профессиональному токарю, которому нужно дать правильно сделанный чертеж.
Плиты	Используется три рабочих стола: два для работы с фугованием; один для циркулярной пилы. Толщина столов не менее 5 мм. Для регулировки используются прокладки, но можно приделать и резьбовой механизм. На плите для циркулярки следует подготовить место для направляющей планки, которая очень облегчит процесс резания. Ширина между ней и циркулярной пилой будет размером отпила.

Совет: гайка на роторе должна быть с правой резьбой, тогда во время работы будет производиться ее самозатяг.

Прямые строгальные ножи по дереву из твердосплавной стали

Привод

Для нормальной работы такого оборудования необходимо приобрести трехфазный электродвигатель на 380 В мощностью не менее 3 кВт.
Работа основного вала будет осуществляться с помощью двухручьевого ремня клинообразной формы.
Прикрепить двигатель можно консольно, закрепив внутри рамы, что решит проблему необходимой натяжки ремня. Также следует рассмотреть стационарный способ, но тогда нужно сделать салазки для его регулировки.

Как установить ножи на самодельном строгальном станке своими руками

Чем выше скорость рабочего вала, тем чище будет обработка древесины. Поэтому следует использовать два шкива разного диаметра, причем больший должен быть на двигателе.
Питание мотора подведите по 4-х жильному кабелю, проведя все мероприятия по заземлению оборудования. Включение станка следует проводить с помощью автомата, который в случае замыкания или перегрузок мгновенно отключит его.

Фигурные или профильные ножи для строгального станка по дереву

Изготовление фуганка на деревянной станине

Инструкция ниже расскажет все поэтапно:

Приготовьте двигатель и основной вал.

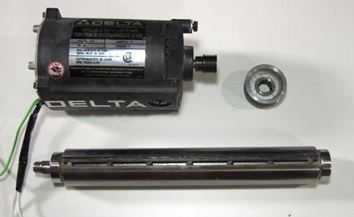

Двигатель и вал для фуганка
Нарисуйте модель на компьютере или от руки.
Как будет выглядеть станок
Начертите детали оборудования с соблюдением масштаба.
Чертеж строгального станка
Приготовьте место для подшипников ротора.
Место для подшипников основного вала
Установите двигатель и ротор на станину и соедините их ремнем.
Соединение ротора и двигателя
Изготовьте механизм для стола подачи, который может подниматься и опускаться.
Так выглядят внутренности станка
Установите стол подачи из березовой фанеры.
Стол подачи изготовлен из толстой фанеры
Прикрепите сверху стальные пластины.
Самодельный фуганок со стальными пластинами
Станок готов.

Вращающийся ротор всегда закрыт специальной пластиной и открывается только когда по нему проходит деталь

Вывод

Строгальный станок лучше всего сделать многофункциональным, чтобы можно было не только фуговать заготовки, но и резать их, сверлить, долбить, а также полировать. Основной элемент – главный вал, следует заказать профессиональному токарю. Мощность электродвигателя должна быть примерно 3 кВт при 1500 об/мин, а для более качественной обработки деталей следует установить шкивы на двигатель и ротор разного диаметра.

Рама станка должна быть массивной и надежной, для чего используйте швеллер №5 с толщиной стенки 8-10 мм, хотя это может быть и дерево. Обязательно все вращающиеся элементы должны быть закрыты кожухом. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

rubankom.com

Как сделать фуговальный станок по дереву своими руками: чертежи, видео

Содержание статьи:

Бытовые и промышленные фуганочные станки широко используются для обработки древесины. Так же как и токарные, циркулярные и фрезерные, фуговальные относятся к обязательному оснащению столярных цехов. Они просты в использовании и надежны. Работа с самодельными фуганками требует аккуратности и некоторых навыков.

Сфера применения и назначение

самодельный станок

Промышленное и самодельное строгальное оборудование используется для односторонней обработки плоских поверхностей изделий из дерева. Основная сфера применения станков — мебельное и деревообрабатывающее производство. На них простругивают перпендикулярные поверхности, выбирают фаски под нужным наклоном с боковин. Точность обработки важна при сборке мебели, фуганочное оборудование позволяет получить деталь заданного размера. Часто строгальные механизмы используются дома в бытовых мастерских.

Фуговальный станок не позволяет строгать по толщине в размер, а также выполнять детали с параллельными поверхностями!

Классификация фуговальных станков

По количеству устройств для строгания фуговальные станки могут быть двухсторонними или односторонними. Все строгальные устройства делятся на категории согласно ширине строгальной поверхности, длине рабочего стола и частоте вращения ножевого вала.

Согласно обрабатываемой ширине заготовки различают механизмы:

на 40 см;
на 50 — 52 см;
на 60 — 63 см.

Компактные самодельные агрегаты для дома обладают меньшей шириной обработки.

Согласно длине рабочей поверхности выделяется две группы устройств:

с длиной меньше 250 см;
с длиной от 250 до 300 см.

На длинных столах можно обрабатывать более крупные заготовки. Качество фугования также повышается.

Согласно частоте кручения рабочего вала станки делятся на две категории:

4700 — 4800 оборотов в минуту;
5000 оборотов в минуту.

Промышленные двигатели могут работать с частотой вращения, достигающей 12000 оборотов в минуту.

Устройство фуговального станка

станина с прикрепленным валом ножей

Конструкция состоит из основных элементов:

рабочая поверхность;
станина;
направляющая;
вал ножей;
круговое ограждение.

Рабочая поверхность строгального станка состоит из двух плит: задней и передней. Уровень задней плиты совпадает с уровнем верхней точки лезвий резаков. Уровень передней выставляется ниже настолько, сколько материала снимается при обработке. Обычно перепад уровней составляет не более 1,5 миллиметров. Этого достаточно, чтобы качественно обработать поверхность детали в два приема.

Плиты изготавливают из чугуна, а чтобы сделать стол более устойчивым, предусмотрены ребра жесткости. Края плит закрыты стальными накладками, предохраняющими их от разрушения. Они же являются стружколомателями.

Вал ножей находится между двумя плитами, к валу крепятся резаки. Для качественной обработки необходимо подбирать одинаковые резаки. Как правило, используются однокромочные ножи, которые можно затачивать. Двухкромочные резаки после сильного затупления выбрасываются и заменяются новыми, затачивать их невозможно. Как правило, станки для бытовых мастерских оснащаются резаками из инструментальной быстрорежущей стали. Чтобы работать с плотными видами дерева или прессованными плитами используются резаки с твердосплавными напайками.

Направляющая фиксируется при помощи болтов в предусмотренных отверстиях. Линейка может передвигаться в поперечном направлении в зависимости от размера детали.

Круговое ограждение устанавливают на передней части плиты, к направляющей оно плотно прилегает за счет пружины. Ограждение прикрывает ножевой вал. Движение от мотора на вал ножей передается посредством ременной передачи.

Оптимальный размер деталей из дерева для обработки на фуговальном станке от 100 до 150 см. Слишком длинные детали свешиваются и создают неудобство при работе дома, а короткие — опасно.

Настройка и выбор режима

механизм изменения расстояния между валом ножей и кромкой стола

Перед началом работы нужно подсчитать толщину состругиваемого материала и скорость движения заготовки (для оборудования с автоподатчиком). Величина слоя зависит от изначального состояния дерева и определяется опытным путем. Для этого обрабатывается несколько (не более пяти) заготовок. Если на поверхности остаются непроработанные участки, плиту немного опускают. Если заготовка покороблена более чем на 2,5 мм, обработка осуществляется в два этапа.

Когда высота плит выставлена, измеряют промежуток между кромкой резаков и губками плит, который должен быть от 2 до 3 миллиметров. Для определения промежутка используется калиброванная пластинка, которая должна вставляться в щель легко, но без щелей. Если щель превышает 3 мм, деталь покрывается вырывами, при щели менее 2 миллиметров разрушается резак.

Кроме выставления плит по высоте, необходимо также определить место направляющей. При обработке брусков из дерева промежуток между линейкой и левым краем вала ножей должен быть немного больше, чем ширина бруска. Постепенно ножи затупляются и направляющая передвигается направо, вовлекая в работу другие части резаков. Линейка передвигается поперек столешницы на реечном устройстве, запускаемым маховиком. Чтобы выполнить угловую фаску на кромке, направляющую устанавливают с помощью шаблона или угольника и закрепляют винтом.

Автоподатчики регулируют на подачу деталей без стопоров, с малым прижимом. При обработке кромок их размещают параллельно линейке.

Правильность настроек строгального оборудования определяют опытным путем. Разрешенные погрешности составляют:

по плоскости не более 0,15 миллиметров на каждый метр;
по перпендикуляру — не более 0,1 миллиметра на 10 см.

Принцип работы на фуговальном станке

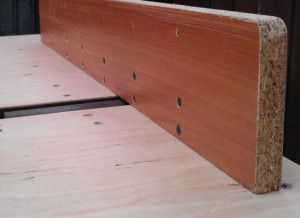

направляющая линейка из ДСП

Для работы на одностороннем фуговальном оборудовании дома достаточно одного человека. Он исследует состояние заготовки, кладет ее выпуклой плоскостью вверх на переднюю плиту. Двумя руками придавливает к линейке и направляет на резаки. Далее, уже отфугованную сторону левой рукой прижимает к поверхности задней плиты. Обработанную заготовку мастер осматривает: если она недостаточно простругана, отправляет на ножи. Желательно избегать обработки очень покоробленных заготовок, так как снимается слишком толстый слой стружки. Оставшаяся заготовка может получиться недопустимо тонкой.

При обработке двух перпендикулярных плоскостей первой идет в работу большая по площади. Потом ее прикладывают к направляющей и строгают вторую. Двусторонний станок позволяет провести обработку одновременно обеих сторон.

Если при обработке на плоскости появляются «поджоги» или «мшистость» — пришло время заточить резаки;
При работе с деталями короче 40 см и уже 3 см их удерживают только специальными толкателями, а детали сложной формы шаблонами;
Если обструганная плоскость кривая или имеет форму крыльчатки, следует проверить уровень плит столешницы и вала ножей.

Фуговальный станок своими руками

самодельный станок — вид сбоку

Раму небольшого настольного станка для дома можно сделать из металлической трубы прямоугольного сечения. Более мощная самодельная конструкция получится из уголка 40 мм. Ширина станины зависит от размера ножей и планируемой ширины строгания.

С одного торца к раме привариваются две направляющие, верхние кромки которых совпадают с поверхностью станины. Посередине станины на болты, вкрученные в заранее приготовленные отверстия, прикрепляется вал ножей, установленный на пару шарикоподшипников.

Рабочие поверхности для настольного станка для дома выполняют из толстой фанеры, уложенной на бруски. А чтобы регулировать их уровень, предусматриваются самодельные накладные болтовые соединения. По четыре соединения для каждой плиты: пара спереди и пара сзади. Снизу к каждой части столешницы прикрепляется вертикальный брусок с отверстием. Через брусок и верхнюю горизонталь станины продевается длинный штырь с резьбой, с помощью которого изменяется положение столешницы относительно вала ножей.

Есть другой вариант самодельного крепления рабочей поверхности: в станине проделаны пазы (4 шт.), в подвижной столешнице такое же количество отверстий, в которые вставляются головки шпилек на резьбе. Подкручивая гайки и перемещая в пазах шпильки, изменяют расстояние между валом ножей и кромкой столешницы.

Задняя плита устанавливается неподвижно и по высоте подгоняется под вал ножей. В качестве направляющей линейки может служить доска или ДСП подходящего размера.

При выборе двигателя следует исходить из характера использования будущего станка. Для бытовых нужд достаточно мощности 750 Вт, но с более серьезными задачами справится мотор мощностью не менее 1,5 киловатт.

Еще несколько вариантов самодельных фуганков:

Обзор заводских моделей

Модель	W0108	W0106FL	W0103FL	W0100
Двигатель	0,75 кВт 220В	0,75 кВт 220 В	2,2 кВт, 220В	3,7 кВт 380В
Ширина реза	153 мм	153 мм	203 мм	400 мм
Максимальная глубина реза	3 мм	3,2 мм	3,2 мм	3 мм
Число ножей режущего вала	3	3	4	4
Диаметр режущего вала	61 мм	61 мм	78 мм	98 мм
Длина стола	1210 мм	1535 мм	1800 мм	2250 мм
Длина подающего стола	700 мм	760 мм	880 мм	1090 мм
Длина приемного стола	590 мм	755 мм	880 мм	1090 мм
Ширина стола	255 мм	255 мм	330 мм	420 мм
Высота стола от пола	820 мм	850 мм	795 мм	820 мм
Размеры упора	740 х 98 мм	889 х 124 мм	889 х 124 мм	1195 х 150 мм
Размеры в упаковке	1245х515х275 мм	1600х360х250 мм	1850х450х300 мм	2300х820х1025 мм
Масса брутто	104 кг	135 кг	208 кг	570 кг
Цена	52000 руб	68000 руб	112000 руб	229000 руб

: W0108

: W0106FL

: W0103FL

: W0100

stanokgid.ru

Строгальный станок по дереву своими руками: чертежи

Содержание статьи:

Строгальные станки используются для обработки ровных и фасонных поверхностей: наклонных, угловых, горизонтальных и вертикальных. Самодельные устройства чаще всего объединяют на одном валу циркулярную пилу и строгальное устройство. Это очень опасный вариант, поэтому предпочтительнее затратить больше усилий и установить два различных вала. Но сначала следует подробнее ознакомиться с устройством строгального аппарата по дереву для дома.

Функции и принцип работы строгальных станков

самодельный строгальный станок

Простругивание линейчатых и фасонных деталей из дерева не единственная функция станка. На нем доводят до гладкости пазы, выемки, канавки и уступы, обрабатывают изделия по замкнутому контуру. Назначение механизма в доведении детали по толщине и гладкости.

Существуют двухсторонние станки, которые за один проход обрабатывают две поверхности. Наиболее широко используются они при производстве паркета для дома, мебельной доски из массива. После распиловки заготовки подаются на строгальный станок, где доводятся до необходимой гладкости. Для обработки твердых пород дерева устанавливают специальные ножи.

Рабочая поверхность самодельного станка двигается возвратно-поступательно. На ней фиксируют доску. В суппорты своими руками устанавливают резцы. Заготовка протягивается между резцами, удаляется верхний слой. Обработка производится циклично до достижения необходимой толщины детали.

Продольно-строгальные устройства содержат механизм, создающий возвратно-поступательное перемещение столешницы и передвижение рабочего органа вертикально или горизонтально.

Управляется станок своими руками с помощью ручек и кнопок. Их размещение должно быть максимально удобным, это следует предусмотреть в чертежах самодельного аппарата.

В оборудовании устанавливается электромотор, наиболее совершенные модели оснащаются коробкой скоростей с плавным изменением скоростей. Строгальный станок является основой для универсальных шлифовальных и фуговальных аппаратов с растачиванием.

Устройство строгальных станков

Главные элементы строгального станка:

электромотор;
ножевой вал;
вальцы;
рабочая поверхность.

Рабочая поверхность состоит из двух параллельных половин, между которыми установлен вал ножей, назначение которого в удалении верхнего слоя заготовки. Доска подается на резку вручную или автоматически. Фиксируется доска на рабочей поверхности вальцами.

Станок позволяет своими руками дома выставлять толщину снимаемого слоя. Для этого предусмотрен специальный высокоточный механизм.

Основание — самодельная станина выполняется из металлического уголка 50х50 мм. Ширина основания определяется промежутком между подшипниками вала (опорными). На станину болтами крепится корпус. В качестве самодельных поперечин выступают металлические пруты.

Своими руками рабочую поверхность выполняют из двух частей: зафиксированной и подвижной. Обе части накладываются на сварную раму из металлического уголка 25 х 25 мм. Длина рам должна быть на 5 см меньше, чем длина рабочей поверхности. Ширина совпадает с шириной стола. Рабочая поверхность выполняется из листа металла толщиной 3 мм.

Фиксированная рамка стола своими руками приваривается на стойки из трубы прямоугольного сечения 40 х 10 мм. Монтаж неподвижной части столешницы осуществляют в следующем порядке:

при помощи клиньев он выставляется параллельно основанию и валу;
стойка сваркой крепится к основанию.

Мобильная часть столешницы выполняется в форме прямоугольного треугольника в сечении. Чтобы относительно вала поднять или опустить стол, предусматривают винтовое соединение (талреп).

К раме столешница крепится потайными винтами на прокладках. На фиксированном уголке прикрепляется шплинт, который не позволяет изменение высоты больше чем на 3 мм.

Для упора обрабатываемых деталей предусматривается линейка, которая дает возможность изменять наклон опоры.

Самодельный строгальный станок

Вид станка с торца: 1 — плита 110х5х1 см; 2 — крепежные болты; 3 — пила; 4 — паз для пилы; 5 — отверстие для фрезы; 6 — автомат ПИВ кнопочный; 7 — ножки; 8 — двигатель; 9 — нижняя рама; 10 — шкив пильного вала; 11 — шкив электромотора; 12 — ремень клиновидный; 13 — колесо механизма натяжения; 14, 15 — фиксаторы рубанка во время простоя; 16 — конденсаторы рабочие и пусковые; 17 — рубанок; 18 — вал для подъемной рамы; 19 — выемка в уголке для рубанка во время работы; 20 — уголки нижние; 21 — уголок для фиксации рубанка

Представленная конструкция для безопасности своими руками оснащена двумя электромоторами и парой валов. Мощность двигателей 5,5 и 3,5 кВт, выдают до 3000 оборотов в минуту. На первый вал надевается фрезерный барабан, на второй — циркулярка. За счет того, что двигатель может перемещаться в пазах, рабочий орган поднимается и опускается.

На таком станке можно работать по дереву дома с кругами до 50 см в диаметре, достигая скорости до 4500 оборотов в минуту. Некоторые умельцы «разгоняют» мотор и до 6000. Однако предварительно следует тщательно выточить вал рубанка, обработать фрезой и отбалансировать. В противном случае вал будет «бить». Обрабатываются детали длиной до 6 метров, шириной до 2,5 м.

Детали конструкции. Валы можно своими руками менять местами. Чтобы установить фрезерный вал снимать раму не нужно. Пила поднимается на максимальную высоту с помощью ключа. Для фиксации рамы на эксцентрике используется пара болтов. Пила и рама поднимаются эксцентриками. Рама, на которой установлен пильный диск жестко фиксируются болтами.

К нижней части электродвигателя крепится плита, перемещающаяся в предусмотренных для этого пазах. Плита приводится в движение колесом, которое изменяет степень натяжения ремня. Это полезно, например, для замены валов. Строгальный рубанок устанавливается на держателе, который фиксируется болтами.

Габариты. Ширина станка 50 см, высота 80 см, длина — 110 см компактный аппарат легко разместить дома. Для устойчивости своими руками из уголка привариваются распорки снизу и металлического уголка 35 х 35 мм.

Видеоролик демонстрирует работу самодельного деревообрабатывающего станка:

stanokgid.ru

Как сделать строгальный станок по дереву своими руками

Для обработки изделий из древесины в домашних условиях лучше всего использовать собранный самостоятельно станок самодельный своими руками, который при необходимости поможет в изготовлении мебели или деревянных поделок используемых в хозяйстве. Это позволит сохранить денежные средства с учетом того, что данное оборудование применяется периодически при выполнении не больших объемов работ.

Самодельный строгальный станок

Принцип действия станка

Станок предназначен для обработки деревянных изделий. Конструктивно имеет схему, где на рабочем столе сделана специальная прорезь, в которой устанавливается рабочий вал со специальными ножами, обеспечивающими обработку деревянных изделий и имеющий привод от электродвигателя.

Конструкция строгального станка

Конструкция рабочего стола состоит из двух частей: неподвижной и подвижной. Верхняя часть стола столешница может изготовляться из листов 3 мм металла или фанеры толщиной 10-15 мм.

Неподвижная рама крепится к станине с помощью стоек, которые жестко фиксируются на раме станка.

Подвижный стол можно сделать с использованием элементов, где рамка и боковина прикреплены к столешнице. Изменение высоты стола по отношению к валу происходит за счет перемещения опорной плиты с помощью регулировочных винтов.

Деревянная заготовка при обработке регулируется с помощью направляющих, которые позволяют менять уклон стола.

За счет изменения положения столешницы регулируется толщина срезаемого слоя заготовки, согласно заданным размерам.

Станок можно сделать с одной или двумя обрабатывающими поверхностями и производить одностороннюю или двухстороннюю обработку поверхности древесины. Необходимо также учитывать, что ножи на вал могут монтироваться двух типов:

однокромочные;
двухкромочные.

Однокромочные ножи в процессе работы требуют периодической регулировки для соблюдения точности и частоты обработки заготовок.

Самодельный рейсмусовый станок

Собираем станок своими руками

Для сборки станка своими руками необходимо исполнить чертеж с указанием всех размеров и выполнить целый ряд работ. Для использования в домашних условиях более удобен небольшой компактный аппарат по возможности оснащенной как можно большим количеством функций.

Предварительно подготовленный чертеж поможет избежать ошибок, которые часто допускаются при самостоятельном изготовлении строгального станка своими руками.

Для изготовления строгального станка своими руками могут потребоваться комплектующие:

электрорубанок;
шкивы;
электродвигатель;
привод;
блок управления;
рабочий вал с фрезами;
электропроводка;
листовой металл 3 мм;
уголок, трубы;
фанера 10-15 мм;
доски строганные;
набор крепежных болтов и гаек;
саморезы.

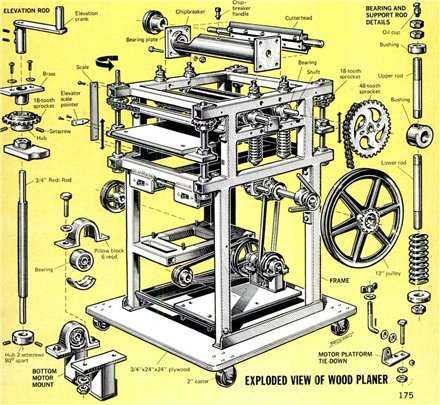

Станок самодельный своими руками можно сделать, используя 2 варианта конструкции (чертеж):

на основе электрорубанка;
по традиционной схеме (вал имеет привод от электродвигателя).

Предварительно необходимо разработать чертеж для каждой схемы и принять окончательное решение с учетом преимуществ и наличия, комплектующих для сборки строгального станка своими руками.

Производим работы по изготовлению отдельных деталей и сборку оборудования (по чертежу):

Изготавливаем станину, которую можно собрать из металлических труб, соединив отдельные части с помощью сварки или из деревянных брусков, с соблюдением требований к прочности конструкции.
Сверху на станину устанавливаем рабочий стол, изготовленный из фанеры с пропилом для монтажа рубанка.
Монтируем дополнительно 2 листа фанеры, которые будут выполнять функцию ограничивающих плит — передней и задней.

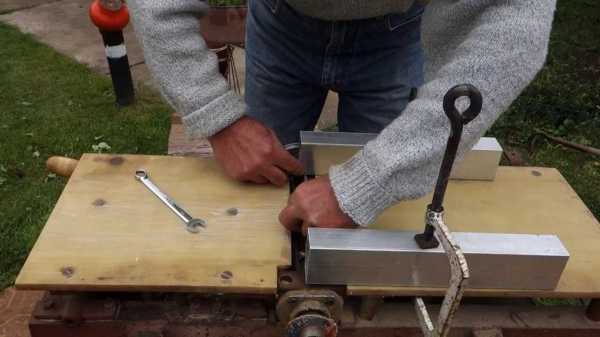

Устанавливаем электрорубанок ножом вверх и жестко его фиксируем.
Крепим крепежные болты с приспособлениями для регулировки положения электрорубанка относительно рабочей поверхности стола.
Производим монтаж регулировочного упора изготовленного из фанеры.

Характеристика оборудования строгального станка

Для изготовления аппарата необходимо специальное оборудование:

Электродвигатель мощностью 0.85-1.5 кВт со скоростью вращения вала 1500-3000 об/мин.
Электрорубанок позволяющий обрабатывать деревянные заготовки шириной до 250 мм, длиной от 100 до 6000 мм.
Рабочий стол, изготовленный из фанеры 10-15 мм или листового металла 3 мм.
Набора шкивов с помощью смены, которых можно менять скорость вращения вала.
Аппарат может оснащаться механизмом, обеспечивающим возвратно-поступательное движение стола с закрепленной заготовкой и поступательное движение резца в вертикальном или горизонтальном положении.

Самодельный фуганок

Конструкция самодельного строгального станка (с использованием чертежа) должна быть выполнена с соблюдением технологических норм для станочного парка по дереву и отвечать всем требованиям по технике безопасности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

TOP HEADLINES
