Деревянная струбцина своими руками

Перевел Creator для mozgochiny.ru

Привет всем мозгочинам! В сегодняшнем проекте мы изготовим своими руками деревянную струбцину.


Все используемые элементы имеют стандартный размер и могут быть увеличены для изготовления струбцины большего размера. Так у вас получится комплект из нескольких струбцин!

Шаг 1: Советы от автора проекта

Возможно, у вас не будет какого-либо специального оборудования, как у меня – это не должно вас пугать! Практически любую проблему можно решить тем или иным способом, любую поделку можно усовершенствовать. Я сделал 3 прототипа перед тем, как получить идеальный для себя вариант струбцины. Не бойтесь экспериментировать и делать ошибки!

Шаг 2: Используемые материалы

В данном проекте изготавливается набор из четырех струбцин, но объем материалов указан для одной струбцины. Просто умножьте на требуемое вам количество струбцин и получите нужный для вас объем материалов.

— Древесина твердых пород дерева толщиной 1,9 см и шириной не менее 2,5 см (я использовал древесину пекана)

— 1/2 дюймовый стальной прут (12мм)
— шпилька 1/4 дюйма 20 витков на дюйм
— 1/2 дюймовые гайки (12мм) x2 шт.
— 3/32 дюймовые пружинные штифты (2,38мм) длиной 3/4 дюйма (19мм) x2 шт.

Также вам потребуется метчик 1/4 дюйма 20 витков на дюйм для цилиндрических гаек, и сверло под метчик 13/64 дюйма (5мм).

Шаг 3: Раскалывание деревянной заготовки

Наилучший найденный мною способ изготовить что-либо – так это постараться сделать все требуемые части за одну операцию. Поэтому для начала разрежьте материал, необходимый для губок и ручек. Ручки изготавливают из квадратной заготовки размером 3/4 на 3/4 дюйма (19х19мм), а губки будут иметь размер 1 дюйм на 3/4 дюйма (25х19мм).

Шаг 4: Вырезание ручек

Установите в своем станке угол 33 градуса для обрезания заготовки ручки до нужной формы. Вы можете использовать 1/2 дюймовую гайку в качестве разделителя, чтобы получить требуемую толщину.

Для этой задачи я использовал свой ленточно-отрезной станок. Просто пройдитесь по одной стороне, затем переверните с одной стороны на другую и сделайте второй срез. Это обеспечит шестигранную форму одной стороны, которую вы обрезаете. Далее обрежьте вторую сторону аналогичным образом.

По завершению верните назад ваш станок назад на 90 градусов и отрежьте заготовку ручки длиной 2 1/2 дюйма (64мм).

Шаг 5: Заготовки губок струбцины

Теперь отрежьте уголок на губках. Отрезайте как вам удобно. Я отрезал свой уголок немного длинным, и затем использовал его для отрезания уголка под углом 15 градусов на одной стороне для других заготовок.

Для тех из вас, кому нравиться использовать для отрезания столярный уголок, примите во внимание, что наклон линии (крутизна) составляет 2 дюйма (50мм) на 2 3/4 дюйма (70мм). Уголок устанавливается на расстоянии 1/2 дюйма (12мм) или по центру в 1 дюймовой заготовке (25,4мм). Я рекомендую сначала срезать угол, затем отрезать губки до величины 4 дюйма (102мм). Так меньше шансов сделать ошибку.

По завершению поставьте метки A и B на половинках губок.

Шаг 6: Сверление губки A

Начнем с губки A. Просверлите два отверстия диаметром 1/2 дюйма (12мм) через одну сторону и два отверстия диаметром 1/4 дюйма (6мм) через верх.

Первое отверстие диаметром 1/2 дюйма (12мм) располагается на расстоянии 3/4 дюйма (19мм) от задней части и располагается по центру в заготовке губки. Второе отверстие располагается на расстоянии 1 3/4 дюйма (44мм) от задней части губки A. Два отверстия диаметром 1/4 дюйма (6мм) располагаются в центре верхней части губки на расстоянии 3/8 дюйма (9,5мм) от каждой стороны и пересекаются с центрами отверстий диаметром 1/2 дюйма (12мм).

Шаг 7: Губка B

Губка B немного отличается от губки А. Она не имеет просверленных отверстий диаметром 1/2 дюйма (12мм), а отверстие диаметром 1/4 дюйма (6мм) в задней части имеет глубину всего лишь 1/2 дюйма (12мм).

Разместите губку В также как ранее размещали губку А, просверлите отверстия диаметром 1/4 дюйма (6мм) на расстоянии 3/4 (19мм) и 1 3/4 дюйма (44мм) от задней части. Будьте осторожны, и не просверлите весь проход в заднем отверстии, как это сделал я. Вот поэтому я и пометил губки буквами А и В.

Шаг 8: Шпильки с резьбой

Возьмите хорошую ножовку по металлу и разрежьте шпильку с резьбой 1/4 дюйма (6мм) на заготовки требуемой длины. Вам понадобится заготовка длиной 4 1/2 дюйма (114мм) и заготовка длиной 5 дюймов (127мм) для каждой струбцины, которые вы изготавливаете. Пока отложите их в сторону, мы к ним вернемся на этапе изготовления ручек.

Шаг 9: Цилиндрические гайки

Цилиндрические гайки представляют собой просверленные стальные круглые заготовки с резьбой на 90 градусов внутри них.

Я изготовил свои, разрезав заготовку длиной 1/2 дюйма (12мм) на заготовки длиной 3/4 дюйма (19мм), затем просверлил отверстия и нарезал резьбу метчиком 1/4 дюйма, 20 витков.

Шаг 10: Создание фасок на ручках струбцины

Все ручки будут иметь фаски на одном конце. Это делает их внешний вид более привлекательным, удаляет острые кромки, и облегчает их удерживание в руке.

Если у вас сильные руки, тогда для создания фасок воспользуйтесь острым резцом. Просто зажмите ручки, как показано на фото, и срежьте грани на величину 1/8 дюйма (3мм).

Шаг 11: Продолжаем доделывать ручки

Для того чтобы на ручки можно было накрутить гайку 1/2 дюйма, их необходимо разрезать до диаметра немного больше, чем отверстие в гайке, чтобы резьба гайки надежно сцепливалась с деревянной поверхностью и создавала надежное соединение. Вот здесь бы и пригодился токарный станок по дереву, но за отсутствием такового придется это делать вручную.

Прижмите упорную колодку к ограждению пилы и используйте гайку 1/2 дюйма для настройки глубины разреза и обеспечения нужного расстояния от ограждения. Далее возьмите деревянную заготовку и выполните необходимые надрезы.

В итоге у вас должен получиться рисунок, немного напоминающий еврейскую звезду Давида. После этого отрежьте лишние выступы.

Шаг 12: Ручки и снятие углов

1/2 дюймовые гайки не налезут на ручки, пока вы не обточите углы на них. На данном этапе потренируйтесь на какой-либо ненужной заготовке, и только после этого используйте настоящую ручку.

Зажмите ручки и обточите, пока не получите идеальную круглую форму.
Далее накрутите гайку на кончик ручки. Делайте это осторожно.

Шаг 13: Завершение изготовления ручек

Накрутите две 1/4 дюймовые гайки (6мм) и затяните их на шпильке с резьбой, чтобы она надежно закреплялась в зажимном приспособлении. Далее скруглите концы с помощью напильника по металлу так, чтобы ручка гладко перемещалась. Убедитесь том, что как минимум один дюйм материала выступает из зажимного приспособления, затем вкрутите деревянную ручку как можно дальше. Используйте гаечный ключ для затягивания к основанию и выравнивания с ручкой. Не перетяните, опустите гайку ниже до тех пор, пока она не дойдет до упора, и далее выровняйте с ручкой.

В заключении вам необходимо вставить штифт в ручку. Просверлите отверстие диаметром 3/32 дюйма (2,38мм) в центре гайки, шпильки с резьбой и вбейте штифт молотком.

Шаг 14: Завершение работы

Ну, вот почти и все. Вы сделали все необходимые заготовки. Теперь их нужно соединить все вместе, чтобы получить завершенное изделие. Нам всего лишь нужно ошкурить поверхности, чтобы убрать острые края, кромки и нанести финишное покрытие. Это наиболее приятный простой шаг для выполнения.

Наденьте резиновые перчатки и вотрите немного олифы в поверхность, после чего завершите данный процесс, натерев деревянную поверхность воском, и наслаждайтесь полученным результатом!

Надеюсь, что вам понравился данный проект. Вы также можете модернизировать изготовленную струбцину для зажимания предметов различного размера.

Всем удачи!

(A-z Source)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About Creator

mozgochiny.ru

Деревянная струбцина своими руками

В этой статье вы сможете ознакомиться с подробной инструкцией по изготовлению самодельной деревянной струбцины.

Этот вспомогательный инструмент будет полезен для фиксации каких-либо деталей, к примеру, для обработки деталей или для плотного удержания при склеивании нескольких деталей вместе.

В этом проекте автор решил изготовить сразу несколько струбцин, своеобразный набор для закрепления деталей различной величины. Но вам может не понадобиться такое количество струбцин, поэтому для простоты объем затраченных материалов будет указан на одну струбцину, а если вы захотите сделать точно такой же набор, как у автора, то просто умножьте количество материалов на четыре.

Используемые материалы:
- Древесина из дерева твердой породы толщиной 1,9 см и шириной не менее 2,5 см
- стальной прут 12мм
- шпилька 6 мм 20 витков на 2.5 см
- дюймовые гайки 12мм 2 шт.
- дюймовые пружинные штифты 2,38мм длиной 19мм 2 шт.
- метчик 6 мм 20 витков на 2.5 см для цилиндрических гаек
-сверло под метчик 5 мм.

Описание процесса изготовления деревянных струбцин:

Шаг первый: подготовка деревянных деталей.


Для начала автор решил разделить деревянную заготовку на две части. Первая часть должна быть более широкой, из нее будут изготавливаться губки струбцины, размером 25 на 19 мм. Вторая часть заготовки будет квадратной формы с размером 19 на 19 мм, из нее необходимо будет изготовить ручки для струбцины. Разделение начальной деревянной заготовки, таким образом позволит быстрее и проще нарезать необходимые детали.

Шаг второй: Вырезание ручек для струбцины.


На этом этапе был использован ленточно-отрезной станок.

Для того чтобы обрезать заготовку для ручек до нужной формы, на станке был установлен угол в 33 градуса. В качестве разделителя для получения необходимой толщины и ориентирования по форме была использована гайка 12 мм.

Таким образом, делая срезы при помощи станка поочередно переворачивая заготовку, автор срезал слой за слоем получая шестигранную форму заготовки по примеру использованной гайки.

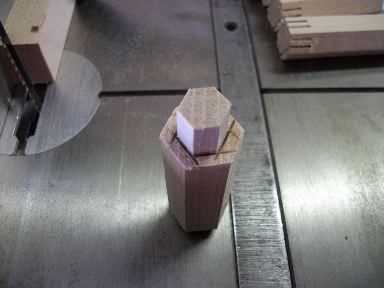

После того, как была получена заготовка шестигранной формы и оптимальной толщины, параметры станка были переведены на срез в 90 градусов. Далее автор этим же станком нарезал необходимое количество ручек длинной 64 мм из шестигранной заготовки.

Шаг третий: Нарезка губок для струбцины.


Далее автор занялся обработкой второй заготовки и нарезанием из нее губок для струбцины. Уголок наклона на губках не является обязательным, он скорее служит для большего удобства. Поэтому величину наклона можете определить сами исходя из своих предпочтений. Автор сделал эту деталь длиннее, после чего использовал его же для нарезания наклонного угла для других деталей и других заготовок. Угол наклона в 15 градусов он посчитал наиболее универсальным.

При использовании столярного уголка необходимо принимать во внимание тот факт, что крутизна наклона линии составляет 50 мм на 70 мм. Уголок должен быть установлен на расстоянии в 12 мм либо по центру в заготовке с шириной 25.4 мм. При таком подходе автор рекомендует сначала срезать угол, а затем нарезать губки для струбцины до длинны 102 мм. Эти подготовительные этапы позволят вам уменьшить шансы сделать какие-либо ошибки и испортить заготовку, а значит, сэкономят материалы и ваше время.

После завершения нарезки заготовок для губок струбцины, автор разделил их на две группы: одну группу он пометил как губки А, а вторую как губки В.
Разделение на две группы необходимо, так как губки будут иметь разное крепление. Поэтому будет отличаться и работы по сверлению отверстий для них, проще это понять схему различия крепления из фотографий уже готовой струбцины.

Шаг четвертый: работа над губками В.

Для начала была проведена разметка под сверление губок из обеих групп. Необходимо разметить два отверстия диаметром 6 мм для штырей, которые будут стягивать губки. Два отверстия диаметром 6 мм должны быть расположены на внутренней и верхней поверхности губок, проходя их насквозь. Первой отверстие находится на расстоянии в 19 мм от прямоугольного края губки и расположено в 9.5 мм от каждой стороны. Второй отверстие отмечается на расстоянии в 44 мм от прямоугольной (задней) стенки губки и так же расположено по центру относительно других сторон. После чего губки В откладываются в сторону.

Шаг пятый: доделывание губок из группы А.


Губка А несколько отличается от губки В. Губка А имеет два дополнительные отверстия под цилиндрические гайки, через которые будут проходить пруты для стягивания губок струбцины.

Поэтому в каждой губке А было просверлено по два отверстия диаметром 12 мм через одну сторону, как это показано на картинке. Первое отверстие диаметром в 12 мм должно быть расположено на расстоянии 19 мм от задней стенки губки и на равноудаленном расстоянии от верхней и нижней граней губки. Второй отверстие 12 мм должно быть расположено на расстоянии в 44 мм от задней стенки и так же равноудалено от верхней и нижней граней. Таким образом, должен получиться набор губок с двумя отверстиями по центральной линии внешних плоскостей губок, а так же с двумя отверстиями для штырей диаметром 6 мм с внутренней стороны губок.

Шаг шестой: Шпильки с резьбой


При помощи ножовки по металлу, имеющаяся шпилька с резьбой 6 мм была разрезана на заготовки необходимой длинны. Должно быть по две заготовки из шпильки на каждую струбцину. Одна заготовка длинной 114 мм, а вторая длинной 127 мм. После чего они были отложены в сторону до этапа изготовления ручек для струбцин.

Шаг седьмой: изготовление цилиндрических гаек.


В данном случае под цилиндрическими гайками подразумеваются круглые стальные детали с просверленными в них боковыми отверстиями с резьбой под 6 мм шпильку. Вероятно, такие гайки или нечто похожее можно купить, но автор решил изготовить их самостоятельно.

Для изготовления цилиндрических гаек потребовалась металлическая круглая заготовка диаметром в 12 мм. Из нее были нарезаны цилиндры длинной 19 мм, под толщину губок струбцины. Затем в каждом цилиндре сбоку по центру были сделаны отверстия, которые при помещении цилиндров в 12 мм отверстия на губках В, должны совпадать с отверстиями 6 мм на этих же губках В. После чего в отверстиях стальных цилиндров была нарезана резьба под углом 90 градусов на 20 витков при помощи метчика 6 мм.

Шаг восьмой: Создание фасок на ручках струбцины


Для того чтобы было проще и удобнее удерживать и закручивать ручки струбцины каждая из них будет иметь фаски. К тому же подобная деталь делает внешний вид инструмента более привлекательным, по мнению автора.

Для начала заготовка для ручки была закреплена, в данном случае в другой уже готовой струбцине. После чего автор произвел разметку в виде шестиугольника на внешней поверхности заготовки, а так же была сделана разметка в виде ограничивающих линий по боковым сторонам будущей ручки на расстоянии 3 мм от внешней плоскости ручки, так как это показано на картинке.

После чего при помощи острого резца были срезаны фаски и получена заготовка ручки с фасками.

Шаг девятый: создание выступа на ручках струбцины.


Чтобы на ручки была возможность накрутить гайку 12 мм, ручки нужно обрезать до диаметра чуть большего, чем отверстие гаек. Таким образом, резьба гайки будет надежно сцепляться с деревянным выступом ручки, обеспечивая достаточно надежное соединение. Было бы удобно обработать ручки на токарном станке для создания нужного диаметра выступа, но так же можно это сделать и вручную.

Для этого автор прижал упорную колодку к ограждению пилы, а гайку 12 мм использовал как ограничитель для глубины среза, а так же для обеспечения необходимого расстояния от ограждения. После чего была взята деревянная заготовка для каждой ручки и выполнены все необходимые надрезы.
Таким образом, получился рисунок который вы можете посмотреть на картинке выше. Срезав затем все лишние выступы, должна получиться ручка с готовым выступом под гайку.

Шаг десятый: обточка выступа ручек.


Для того чтобы одень на ручки 12 мм гайки, необходимо срезать все углы выступа и обточить выступ до нужного диаметра. Лучше всего перед этим потренироваться на какой-либо неудавшейся заготовке, чтобы понять до какой степени необходимо сточить выступ и не испортить другие заготовки.
Для этого заготовка должна быть жестко зафиксирована и сточена до идеальной цилиндрической формы. После чего аккуратно, чтобы не повредить заготовку, нужно накрутить гайку на выступ.

Шаг одиннадцатый: завершающий этап изготовления ручек.


Далее 6 мм гайки были накручены и затянуты на шпильке с резьбой, для того, чтобы надежно закреплять зажимное приспособление. При помощи напильника по металлу концы были слегка скруглены, для того, чтобы ручка могла гладко перемещаться. Необходимо соединить все таким образом, чтобы как минимум 2.5 см материала выступало из зажимного приспособления, после чего нужно вкрутить деревянную ручку как можно дальше. Для затягивания к основанию и выравнивания с ручкой, автор использовал стандартный гаечный ключ. Главное при этом не перетянуть и плавно отпускать гайку до тех пор, пока она не дойдет до упора. После чего ее нужно выровнять с ручкой.

Далее штифт вставляется в ручку. Для этого в центре гайки шпильки с резьбой было просверлено отверстие 2.38 мм, в которое при помощи молотка был вбит штифт.

Шаг двенадцатый: Завершение работ.


На этом этапе у вас должны быть уже сделаны все основные элементы устройства струбцины. Осталось правильно соединить все необходимые детали устройства вместе для получения готового изделия. Так же необходимо ошкурить поверхности, чтобы ликвидировать все острые края, после чего нанести финишное покрытие. Это завершающий этап сборки деревянных струбцин.

На этом этапе понадобятся резиновые перчатки, чтобы сначала втереть в поверхность немного олифы, а затем натереть деревянную поверхность струбцины воском. После чего струбцина будет готова к использованию и иметь приятный внешний вид.
Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как изготовить деревянные струбцины своими руками

Струбцина, которую можно увидеть на рисунке ниже, представляет собой особый вид зажима, который принято использовать в процессе фиксации различных деталей, этот инструмент можно использовать для плотного прижатия элементов друг к другу. Незаменима струбцина в процессе пиления, разведения зубьев пилы или ее заточки, отлично помогает такой способ и при склеивании разных элементов. Струбцина своими руками может быть изготовлена, только если мастер знаком с ее устройством.

Струбцины считаются простым вспомогательным инструментом, но они незаменимы в тех случаях, когда нужно приложить силу и при этом работать аккуратно, например, при склеивании или пилении.

Этот инструмент имеет в составе: главную раму, губки для зажима, передвижной элемент и рычажную составляющую. Передвижная часть с помощью резьбы способна изменять шаг между зажимными губками, а рычаг отвечает за то, насколько сильно будет осуществлен зажим. Есть и иные разновидности быстрозажимных инструментов, среди которых рычажное устройство, предназначенное для фиксации. В основе его конструкции рычаги и эксцентрики, однако такое приспособление сложно изготовить своими силами.

Инструменты и материалы для изготовления деревянной струбцины:

  • шпильки, снабженные резьбой;
  • рейки;
  • фанерные доски;
  • гайки.

Технологический процесс

Основные материалы, необходимые для изготовления струбцины.

Чтобы изготовить зажим, следует использовать 2 шпильки, которые имеют резьбу, их длина должна быть равна 200 мм, а диаметр — 5 мм, будет необходимо использовать еще 2 шпильки, которые имеют то же сечение, но длину, равную 120 мм. Следует подготовить и подходящие по габаритам гайки; доски из фанеры, размер каждой из которых равен 15×150×200 мм, а также 2 рейки с габаритами 20×40×240 мм. Предпочтительнее в работе применять бруски, выполненные из дерева твердых пород, отлично подойдет для изготовления этих элементов ясень, береза, дуб или бук.

Подобные деревянные струбцины фиксируются к рабочей поверхности. В брусках, выступающих в качестве крепления зажимной части, нужно образовать 2 отверстия, это необходимо, чтобы шпилька с гайками могли прижимать их друг к другу.

Устойчивость и надежность устройства обеспечит расположение нижнего бруска плашмя, а верхнего — ребром к основанию рабочей поверхности.

Затем следует установить доски из фанеры, а к ним приложить брусок, укрепляемый к столешнице. Нижний край фанер должен оказаться на 3 см ниже самого бруска. Три заготовки следует просверлить, а в отверстия после необходимо будет вставить шпильки.

Ножовка по металлу до модификации и полученные из нее струбцины (после модификации).

Далее одну доску предстоит укрепить к нижнему бруску, а вторая фанера выступит в роли зажимного элемента. Такие струбцины производят захват подвижной фанерной полосой. Короткие шпильки необходимо применить для фиксации инструмента к поверхности столешницы, а длинные станут определять рабочий ход устройства. Гайки выступят в роли рычага, который фиксирует подвижную часть и регулирует силу зажима.

Если изготавливать струбцины своими руками, то следует учесть, что такие инструменты несколько менее надежны тех, что были приобретены в магазине. Струбцину допустимо получить, применив корпус ножовки, предназначенной для работы по металлу. Для чего необходимо использовать раздвижной корпус инструмента, 2 шпильки, которые тоже имеют резьбу, а также гайки. Нужно будет в зажимные разъемы ножовки вставить шпильки.

Гайки предстоит надеть со внутренней стороны устройства. Подобная струбцина станет обладать двумя типоразмерами, так как стальная рама ножовки способна раскладываться в 2 положения. По той причине, что корпус способен раскладываться, он станет переламываться надвое в процессе зажатия гайками. Избежать этого можно, если раскладная часть будет надежно обмотана изолентой. Универсальность такого устройства в том, что его также с легкостью можно обратно превратить в ножовку при необходимости. В качестве крепления раздвижной части ножовки можно использовать и стальной крепеж, это будет гораздо надежнее. На рис. 3 можно увидеть ножовку до модификации, а на рис. 4 — уже после.

Изготовить струбцину можно в домашних условиях, однако не стоит использовать инструмент на пределе его возможностей, а иначе он прослужит недолго.

dekormyhome.ru

Деревянные струбцины своими руками: инструменты, технологический процесс

Струбцина, которую можно увидеть на рисунке ниже, представляет собой особый вид зажима, который принято использовать в процессе фиксации различных деталей, этот инструмент можно использовать для плотного прижатия элементов друг к другу. Незаменима струбцина в процессе пиления, разведения зубьев пилы или ее заточки, отлично помогает такой способ и при склеивании разных элементов. Струбцина своими руками может быть изготовлена, только если мастер знаком с ее устройством.

Струбцины считаются простым вспомогательным инструментом, но они незаменимы в тех случаях, когда нужно приложить силу и при этом работать аккуратно, например, при склеивании или пилении.

Этот инструмент имеет в составе: главную раму, губки для зажима, передвижной элемент и рычажную составляющую. Передвижная часть с помощью резьбы способна изменять шаг между зажимными губками, а рычаг отвечает за то, насколько сильно будет осуществлен зажим. Есть и иные разновидности быстрозажимных инструментов, среди которых рычажное устройство, предназначенное для фиксации. В основе его конструкции рычаги и эксцентрики, однако такое приспособление сложно изготовить своими силами.

Инструменты и материалы для изготовления деревянной струбцины:

  • шпильки, снабженные резьбой;
  • рейки;
  • фанерные доски;
  • гайки.

Технологический процесс

Основные материалы, необходимые для изготовления струбцины.

Чтобы изготовить зажим, следует использовать 2 шпильки, которые имеют резьбу, их длина должна быть равна 200 мм, а диаметр — 5 мм, будет необходимо использовать еще 2 шпильки, которые имеют то же сечение, но длину, равную 120 мм. Следует подготовить и подходящие по габаритам гайки; доски из фанеры, размер каждой из которых равен 15×150×200 мм, а также 2 рейки с габаритами 20×40×240 мм. Предпочтительнее в работе применять бруски, выполненные из дерева твердых пород, отлично подойдет для изготовления этих элементов ясень, береза, дуб или бук.

Подобные деревянные струбцины фиксируются к рабочей поверхности. В брусках, выступающих в качестве крепления зажимной части, нужно образовать 2 отверстия, это необходимо, чтобы шпилька с гайками могли прижимать их друг к другу.

Устойчивость и надежность устройства обеспечит расположение нижнего бруска плашмя, а верхнего — ребром к основанию рабочей поверхности.

Затем следует установить доски из фанеры, а к ним приложить брусок, укрепляемый к столешнице. Нижний край фанер должен оказаться на 3 см ниже самого бруска. Три заготовки следует просверлить, а в отверстия после необходимо будет вставить шпильки.

Ножовка по металлу до модификации и полученные из нее струбцины (после модификации).

Далее одну доску предстоит укрепить к нижнему бруску, а вторая фанера выступит в роли зажимного элемента. Такие струбцины производят захват подвижной фанерной полосой. Короткие шпильки необходимо применить для фиксации инструмента к поверхности столешницы, а длинные станут определять рабочий ход устройства. Гайки выступят в роли рычага, который фиксирует подвижную часть и регулирует силу зажима.

Если изготавливать струбцины своими руками, то следует учесть, что такие инструменты несколько менее надежны тех, что были приобретены в магазине. Струбцину допустимо получить, применив корпус ножовки, предназначенной для работы по металлу. Для чего необходимо использовать раздвижной корпус инструмента, 2 шпильки, которые тоже имеют резьбу, а также гайки. Нужно будет в зажимные разъемы ножовки вставить шпильки.

Гайки предстоит надеть со внутренней стороны устройства. Подобная струбцина станет обладать двумя типоразмерами, так как стальная рама ножовки способна раскладываться в 2 положения. По той причине, что корпус способен раскладываться, он станет переламываться надвое в процессе зажатия гайками. Избежать этого можно, если раскладная часть будет надежно обмотана изолентой. Универсальность такого устройства в том, что его также с легкостью можно обратно превратить в ножовку при необходимости. В качестве крепления раздвижной части ножовки можно использовать и стальной крепеж, это будет гораздо надежнее. На рис. 3 можно увидеть ножовку до модификации, а на рис. 4 — уже после.

Изготовить струбцину можно в домашних условиях, однако не стоит использовать инструмент на пределе его возможностей, а иначе он прослужит недолго.

1poderevu.ru

Струбцина из дерева своими руками


Привет всем любителям самоделок. Как-то раз мне понадобилось зажать деталь, при отпиливании от нее части, как это сделать без тисков не особо было понятно, в итоге я решил, что нужно сделать какую-то приспособу, а именно струбцину, детали у меня как обычно были выполнены из старого доброго паркета. Такая самоделка поможет нам не только пополнить коллекцию инструментов, но и сэкономить немного денег.

Но перед тем, как перейти к прочтению предлагаю посмотреть видео, где я подробно показал весь процесс изготовления.

Для того, чтобы сделать самодельную струбцину из дерева, понадобится:
* Паркет, можно использовать любые достаточно крепкие доски
* Шпилька с резьбой М6
* Две гайки М6 и шайбы к ним
* Электродрель
* Два шурупа с шляпкой под шестигранную 8 мм головку
* Наждачная бумага
* Напильник
* Стамеска
* Ножовка по металлу

Вот и все, что необходимо для сборки самоделки.

Шаг первый.
Для начала необходимо определиться с материалом, все-таки нагрузки на данную самоделку будут весьма большими, то и материал должен быть с запасом по прочности. Я выбрал дубовый паркет, потому что прочности у него хватает для таких целей, да и в наличии это было первое, что попалось под руку. Делать я решил маленькую струбцину, так как редко имею дело с большими деталями. Далее я отпилил из данного паркета рейку шириной около 2 см, решил, что это будет достаточно, учитывая, что длина не превышает 25 см.



Если в вашей струбцине длина будет больше 25 см, то настоятельно рекомендую применить доску с большей шириной или выбрать материал покрепче дерева. Также следует обратить внимание на то, что пилить лучше всего пилками с мелким зубом, я обычно в таких случаях пилю ножовкой по металлу, спил после нее почти не требует шлифовки.

Слегка зашлифовываем деталь вручную, полировать деталь нет смысла, так как это будущий рабочий инструмент.

Шаг второй.
После того, когда основная деталь готова, приступаем к нижней неподвижной губке. Ее я выпилил той же ножовкой по металлу.



Затем просверлил при помощи электродрели сверлом 3 мм четыре отверстия по краям, после чего зубилом выбрал материал и подравнял отверстие напильником. В итоге я получил прямоугольное отверстие, в которое плотно вставляется предыдущая деталь.

Ее для надежности следует приклеить на ПВА.

Шаг третий.
Ну вот и почти готова самоделка, осталось сделать подвижную губку. Ее к слову делать чуточку сложнее. Деталь состоит из того же кусочка паркета, который я также просверлил дрелью и выбрал внутри прямоугольник, чтобы одеть на основание.


Отличие конструкции подвижной губки от неподвижной заключается в том, что она имеет эксцентрик, который позволяет зажать необходимую деталь, размеры которой могут варьироваться в определенных интервалах. В верхней губке проделываем прямоугольное отверстие для подвижного эксцентрика, его я также выпилил из паркета, ширина составляет 15 мм.

Смещение центра должно быть не сильным, но также не быть очень маленьким, иначе деталь не будет плотно держаться, что не есть хорошо в случае струбцины.

Шаг четвертый.
В подвижной губке и эксцентрике нужно просверлить отверстие 4 мм сверлом.


После этого устанавливаем эксцентрик при помощи шпильки с резьбой М4, предварительно подложив по одной шайбе на сторону. Слишком сильно гайки зажимать не рекомендую, так как это может повредить саму губку.

Принцип работы такой струбцины заключается в том, что при повороте эксцентрика его смещение упирается в деталь, что влечет за собой перекос подвижной губки, в следствие чего она заклинивает, тем самым удерживая зажимаемую деталь.


Шаг пятый.
С верхней губкой еще не все, к ней я прикрутил небольшой отрезок паркета, который будет служить дополнительным упором при зажиме детали. Отпилил небольшой кусочек из того же дубового паркета, затем просверлил два отверстия по краям. Далее его я прикрутил на два самореза с шляпкой под шестигранный гаечный ключ.

Для большей надежности крепления упора можно проклеить соединение, этого я не делал, но при повышенных нагрузках все-таки есть риск, что неприклеенная деталь сорвет или шляпки шурупам или вырвет резьбу, учтите этот момент.
В итоге получилась такая струбцина.


Ее я немножко испытал, держит достаточно крепко, в дальнейшем думаю ее доработать и сделать уже из металла, я для моих целей пока хватает и такой скромной струбцины.

На этом у меня все, всем спасибо за внимание и творческих успехов.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Быстрозажимная самодельная струбцина своими руками из металла

Каждый мастер, занимающийся изделиями и деталями из металла или дерева, не может обойтись без самодельных струбцин. Ранее такой инструмент выпускался в различных модификациях, от специализированных до универсальных. Основная задача состоит в фиксации заготовки для проведения операций по обработке и соединению деталей. Разберем, как изготавливается быстрозажимная струбцина своими руками в различных вариациях.

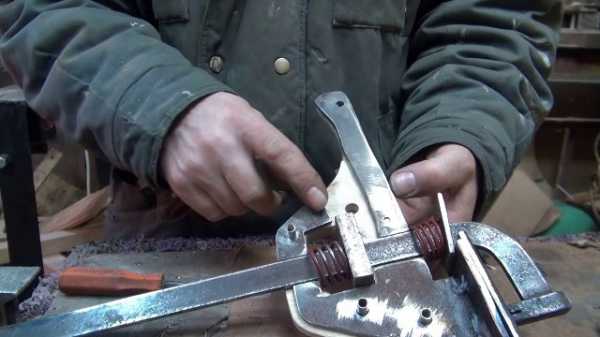

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

  1. Уголок из стали 40 миллиметров и толщиной 4 миллиметра;
  2. Пластины шириной 50 миллиметров;
  3. Закаленные резьбовые шпильки;
  4. Прутки и гайки для червячного механизма;
  5. Сварочный аппарат, который поможет в изготовлении необходимых устройств;
  6. Дрель вместе с метчиками различного предназначения.

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

Столярная струбцина

Такие конструкции, использующиеся в столярном деле, бывают следующих типов:

  • Стандартная струбцина, являющаяся наиболее популярной или простой;
  • В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
  • Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:

  1. Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
  2. Вкручиваем шпильки и контрим их соответствующими способами;
  3. Обеспечиваем схождение гайками, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.

Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.

Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.

Трубная струбцина

Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.

Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.

Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!

tokar.guru

Самодельные струбцины из разных материалов и для разных задач

Самодельные струбцины удобны в тех случаях, когда нет поблизости строительных магазинов или рынков.

Кроме этого, самодельный инструмент можно сделать тех размеров и форм, которые требуются для выполнения определенных задач.

И конечно же мастер изготавливающий своими руками инструмент, экономит на его покупке.

В быту этот инструмент используют достаточно редко, однако, бывают ситуации, когда без них не обойтись.

Если вдруг зажим понадобился, но нет возможности его приобрести, имеет смысл изготовить собственный вариант из подручных материалов:

Вариант 1

Основанием послужит рамка обыкновенной ножовки по металлу.

С обеих сторон находятся крепления для полотна.

Их необходимо заменить длинными винтами соответствующей толщины.

Если использовать шпильки немного меньшего диаметра, придется использовать контргайки.

К торцам винтов привариваются металлические пятаки, но можно обойтись без сварки и использовать их в качестве подложки.

Вариант 2

Можно использовать швеллер (в поперечном разрезе напоминает букву “П”). Отрезается поперек кусочек шириной 3 – 5 см.

Одна сторона выполнит функцию фиксированной губы.

С противоположной стороны (ножка буквы “П”) просверливается отверстие, нарезается резьба и вкручивается винт, под торец которого подкладывается или приваривается плоский пятачок.

Как вариант, можно использовать два сваренных буквой “П” уголка.

Вариант 3

Имея под рукой неиспользуемый пистолет для герметика скелетного типа, можно изготовить быстросъемную самодельную струбцину.

Сам по себе он уже может быть использован, как зажим для заготовок небольшой ширины.

Для большей универсальности, от пистолета необходимо отпилить рамку, а на ее место приварить к рукояти прочную металлическую полосу, изогнутую буквой “Г”.

Так как дерево поддается обработке лучше, можно изготовить простейшую струбцину из этого материала.

Деревянные струбцины

Простейший вариант самодельного деревянного зажима – две планки, которые стягиваются двумя болтами с гайками.

Можно улучшить конструкцию, прикрепив к болтам ручки, изготовив деревянные губы различных форм и размеров.

Еще один вариант – вырезать из березовой фанеры толщиной 12 – 16мм 4 – 5 идентичных П-образных заготовки, которые после склеивания послужат рамой.

С одной стороны ножки просверливается внутрь корпуса отверстие под винт, под него подкладывается пятак.

При необходимости можно к винту приделать деревянную рукоять, или же для прижима использовать соответствующий шляпке ключ.

Если изготовление этого инструмента своими руками вам не очень подходит, в этом случае всегда можно приобрести магазинный вариант.

Для правильного выбора хороших струбцин нужно знать их виды и важные отличия.

Важно знать при выборе струбцин

Выбирая струбцину, необходимо обратить внимание на следующие особенности:

Материал

Для изготовления зажимных инструментов используется либо чугун, либо же инструментальная сталь.

Первый вариант обладает меньшей прочностью, не способен выдержать чрезмерное прижимное усилие.

Чугунные струбцины используются, как правило, при работе с деревом.

В любом случае, на самом инструменте должна быть соответствующая пометка.

Вид и конструкция

Оба параметра должны соответствовать работе, которую инструмент будет выполнять.

Большим прижимным усилием обладают G-образные варианты с винтом, в то время, как быстрозажимным инструментом удобнее пользоваться.

Для работы с широкими деталями, чтобы прижимное усилие распределялось по большей площади, используются струбцины с удлиненными губами.

Количество

Для фиксации любых заготовок понадобится сразу несколько струбцин, что позволит равномерно распределить прижимное усилие на заготовках большой площади.

Рекомендуется покупать сразу набор.

Накладки

Многие домашние мастера подкладывают под контактирующие с заготовками элементы зажима брусочки, дощечки, металлические пластины, резиновые обрезки.

В этом нет необходимости, так как хороший инструмент изначально должен иметь качественные накладки.

Работоспособность и отсутствие дефектов

Инструмент, естественно, должен быть исправен.

Прижимные губы должны плотно прижиматься, легко и с первого раза.

Элементы не должны болтаться и люфтить.

Конструкцию нужно осмотреть на наличие повреждений (трещин, сколов).

Все углы, во избежание травматизма, должны быть округлые и отшлифованные.

В некоторых случаях имеет смысл к комплекту стандартного прижимного инструмента докупить струбцины глубокого захвата.

Они предназначены для фиксации, захвата и удержания деталей.

Будут полезны и для сварщиков, и для столяров, так как особая форма губ позволяет захватывать и прижимать заготовки за основание в обход выступающих элементов.

Со временем у любого мастера накапливается много разного инструмента, в том числе и большое количество струбцин.

В этом случае для их хранения очень удобно использовать специальные стойки.

Стойки для струбцин

Для удобного хранения прижимных инструментов рынок предлагает широкий выбор стоек для струбцин.

Они могут быть выполнены из дерева и металла, а их размеры варьируются от нескольких десятков сантиметров (переносные варианты), до полноценных инструментальных рам и шкафов на колесиках.

Среди мастеров популярны стойки – карусели, которые позволяют хранить большое количество зажимов и струбцин на сравнительно малой площади, при этом обеспечивают простой доступ к инструменту, который размещается со всех сторон.

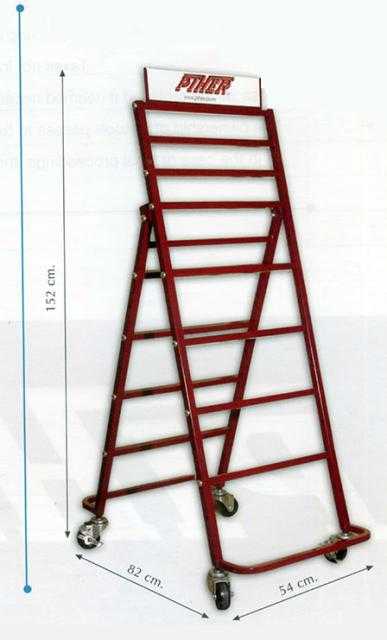

Наиболее распространенный и востребованный вариант – металлическая стойка на колесиках с рамочной конструкцией, отдаленно напоминающая стремянку.

Рама, при необходимости, складывается.

Она имеет съемные перекладины, посредством которых можно регулировать просвет.

Подходит для хранения зажимов любых типоразмеров, за счет чего успешно используется и в домашних мастерских, и в крупных производственных цехах.

Наличие колесиков со стопорами позволяет легко передвигать весь комплект прижимного инструмента и неподвижно его устанавливать возле рабочего места.

Подробную информацию об основных видах струбцин смотрите здесь

instrumentn.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
