Самодельный циклонный фильтр для мастерской: фото и видео



Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую.

Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

  1. пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
  2. пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
  3. пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Есть хорошие промышленные пылесосы и если есть возможность, то лучше подобрать наиболее оптимальный вариант по цене и качеству и купить строительный пылесос.

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

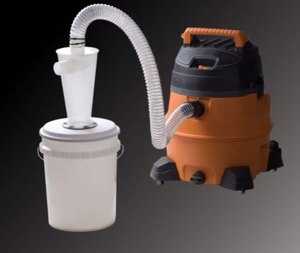

  • Бытовой пылесос
  • Циклонный фильтр
  • Емкость для сбора мусора

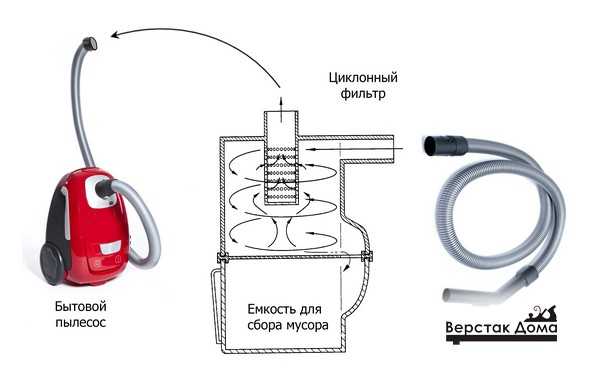

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

  1. электродрель,
  2. шуруповёрт,
  3. электролобзик,
  4. циркуль,
  5. нож,
  6. струбцины,
  7. отвёртка крестообразная,
  8. карандаш,
  9. корончатое сверло по дереву (50-60мм),
  10. набор сверл.



Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

  1. Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
  2. Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
  3. Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.

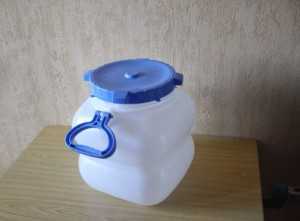

  4. Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
  5. Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
  6. Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
  7. Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
  8. Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, лДиаметр крышки, ммВысота, мм
1,0125115
1,2132132
2,2160150
2,3175
133
2,6200124
3,0200139
3,4200155
3,8200177
3,8200177
5,0225195
11292223
18326275
21326332
26380325
33380389

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

  1. Создание фиксирующего кольца и фигурной вставки
  2. Установка фиксирующего кольца
  3. Установка бокового патрубка
  4. Установка верхнего ввода
  5. Установка фигурной вставки
  6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

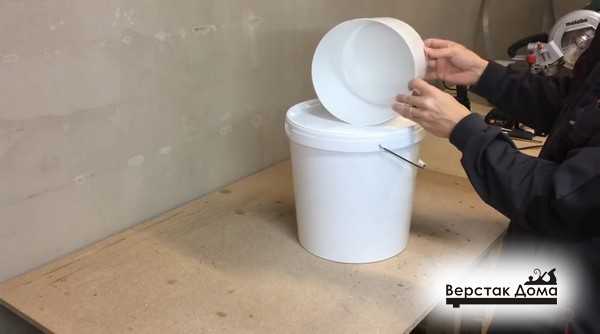

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

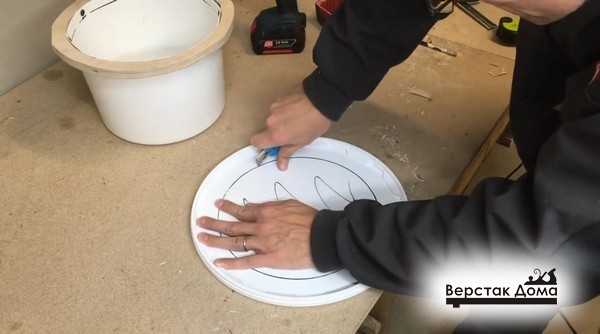

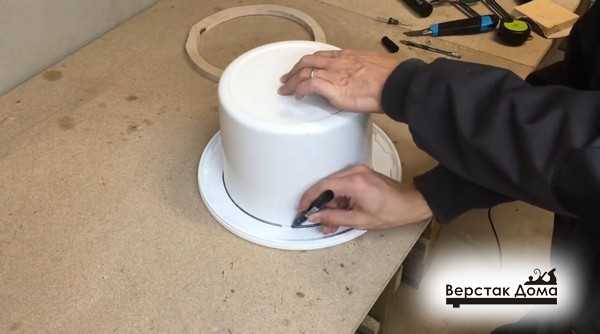

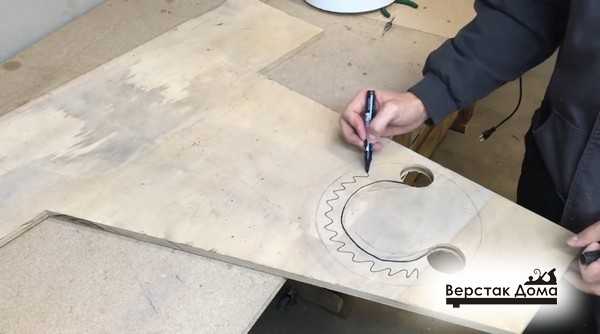

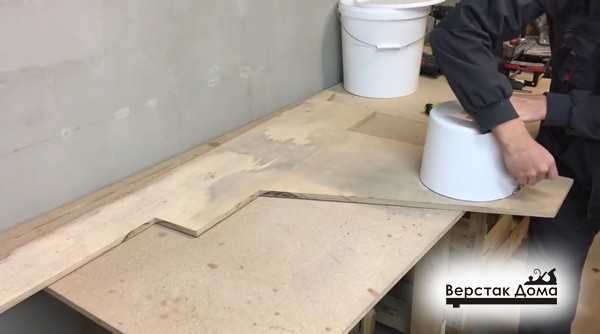

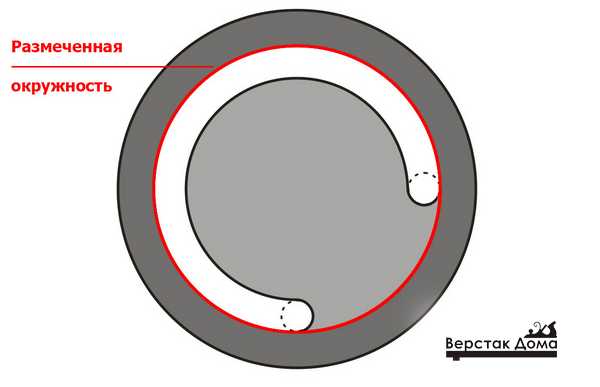

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

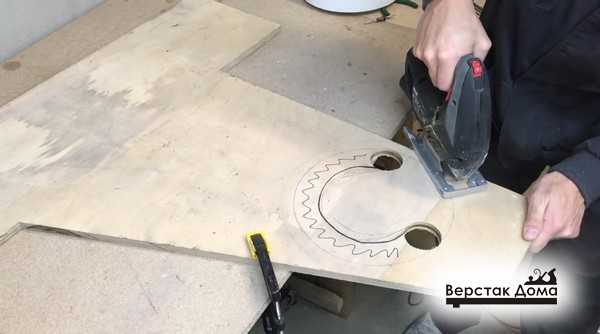

Выпиливаем получившиеся детали электролобзиком.

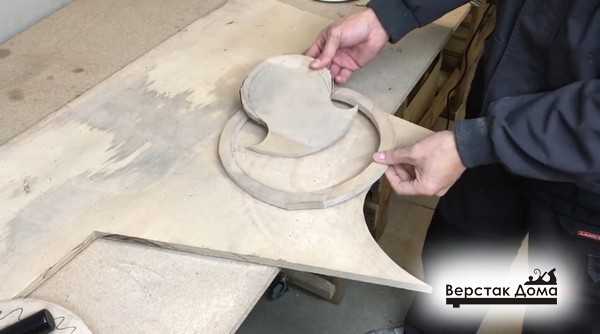

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

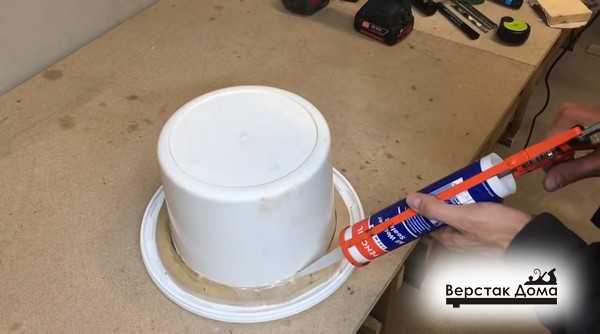

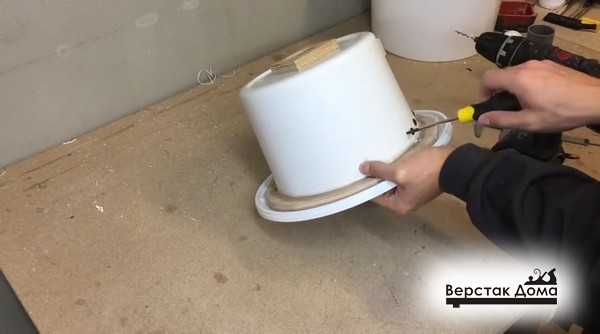

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

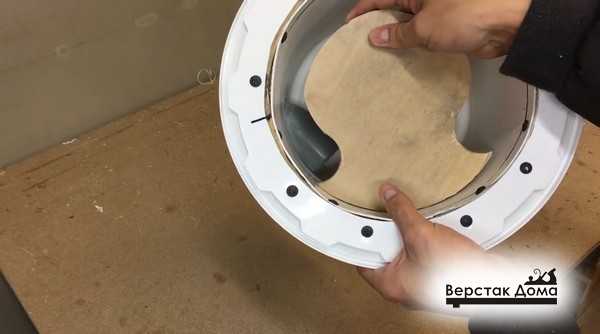

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

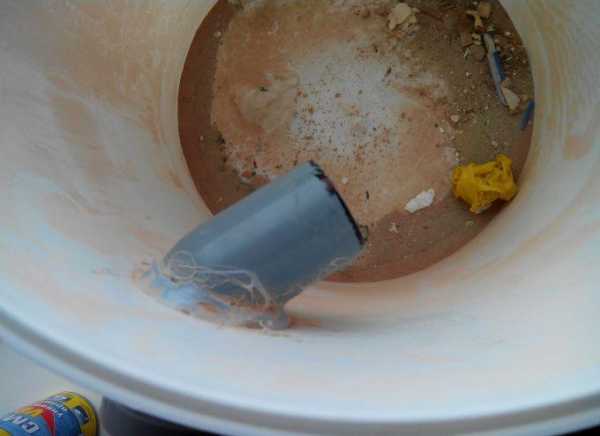

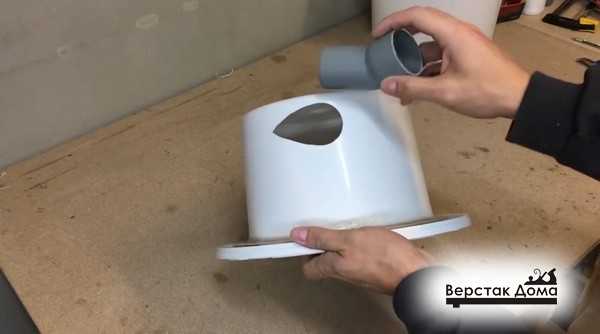

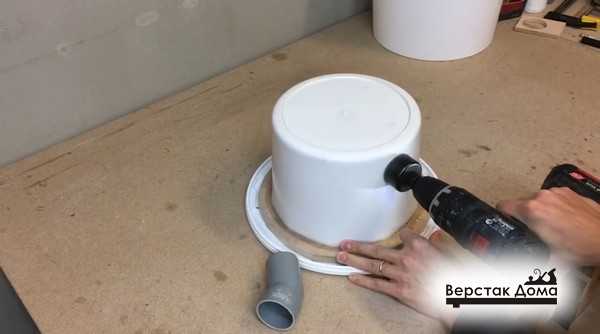

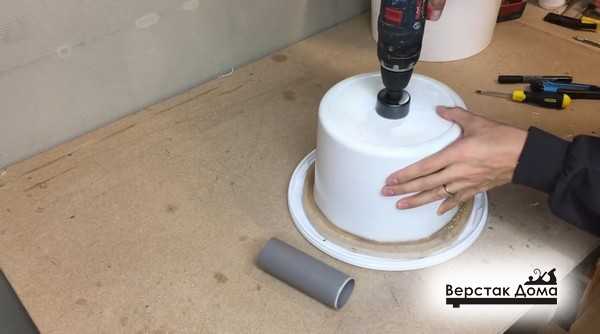

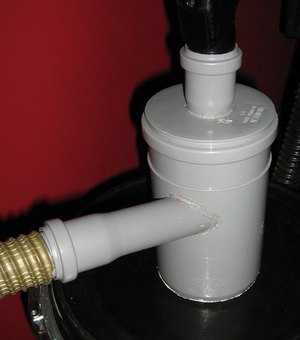

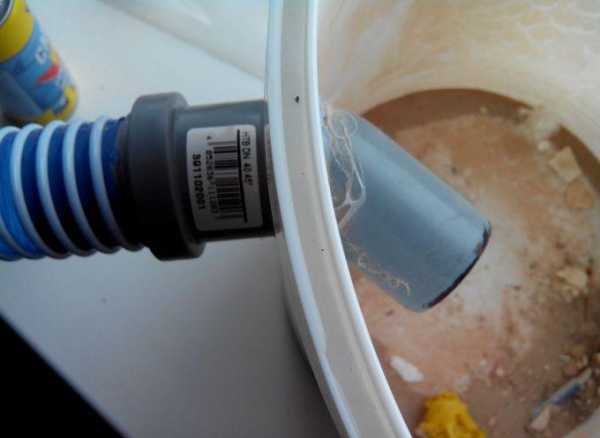

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

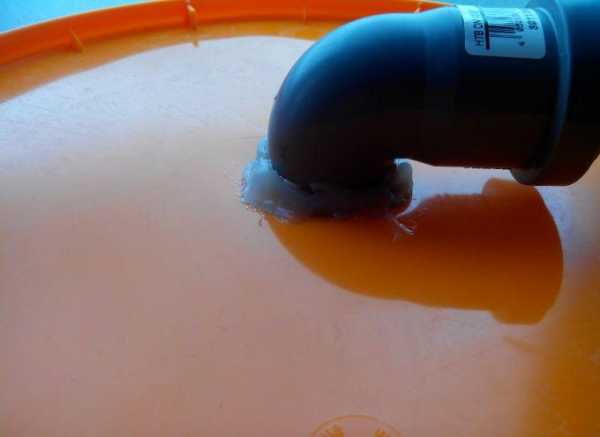

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

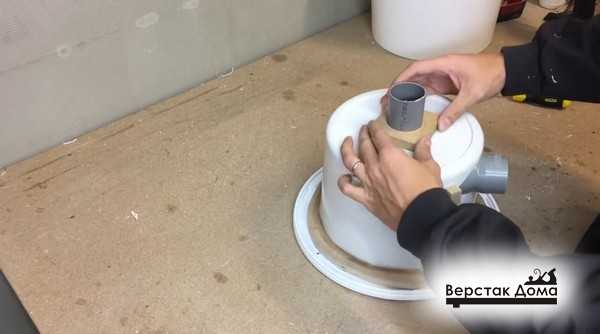

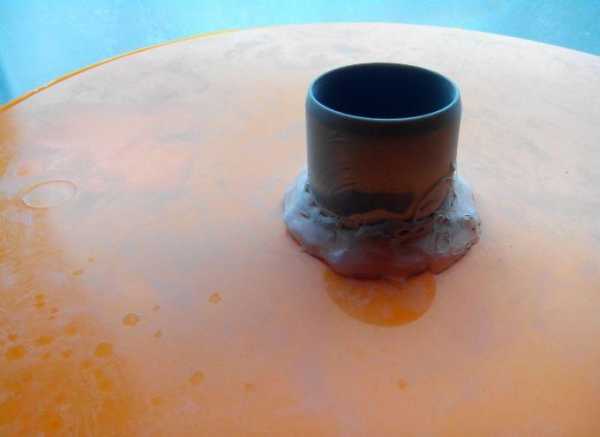

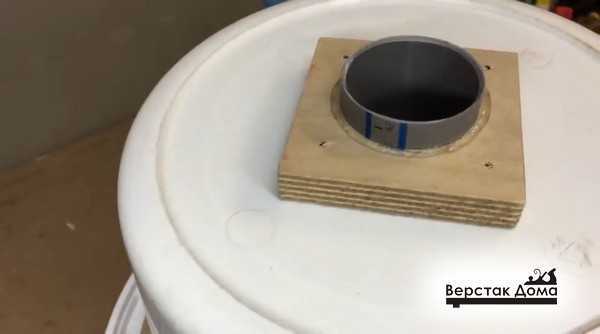

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

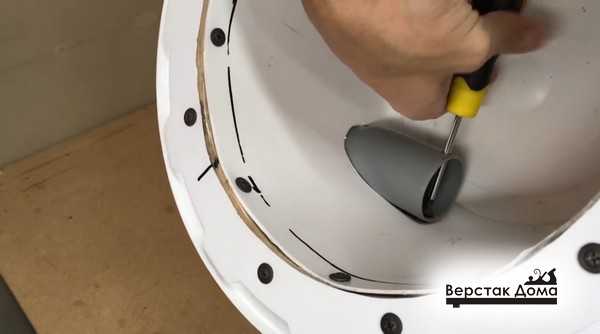

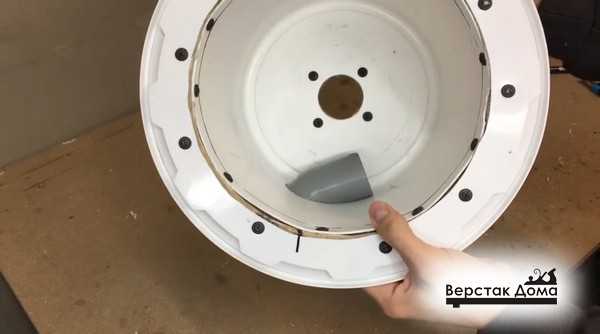

Фигурная вставка — очень важный компонент самодельного стружкососа,  она должна быть закреплена внутри циклонного фильтра, как показано на фото.

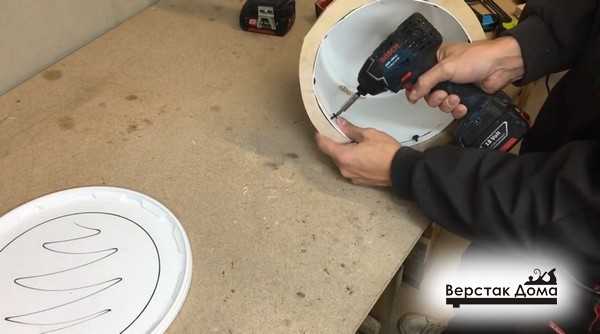

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

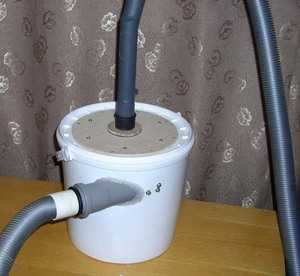

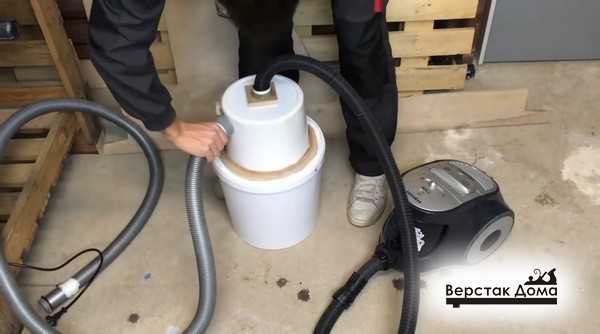

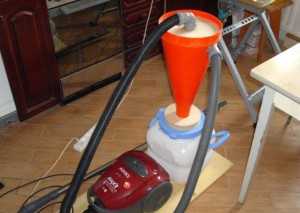

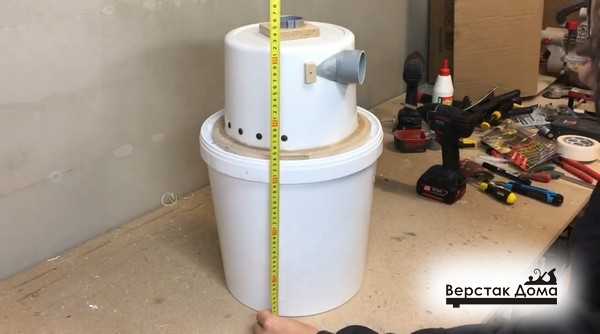

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

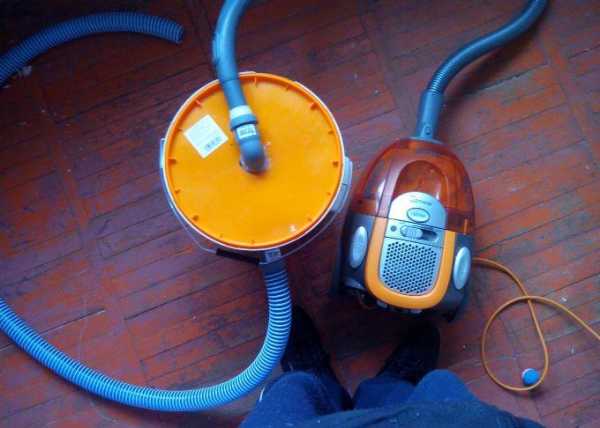

Затем необходимо правильно подсоединить воздуховоды:

  1. Верхний патрубок – к бытовому пылесосу
  2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Видео

Видео, по которому сделан данный обзор:

Вконтакте

Facebook

Twitter

Мой мир

verstakdoma.ru

Как сделать циклон для пылесоса своими руками?

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Принцип работы циклона

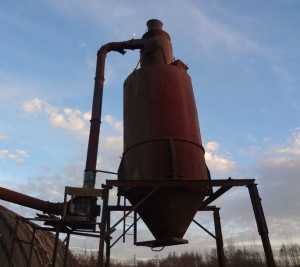

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха. Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

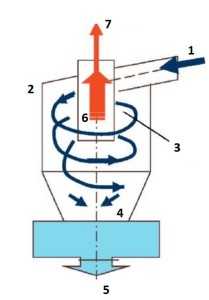

Работа циклона заключается в следующем:

  1. Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
  2. В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
  3. Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
  4. Пылесос обеспечивает тягу воздушному потоку внутри устройства;

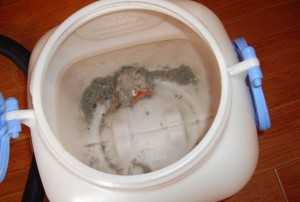

  5. В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
  6. Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
  7. Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
  8. По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

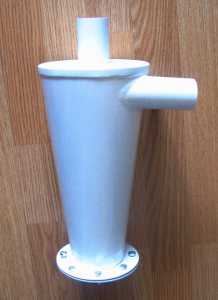

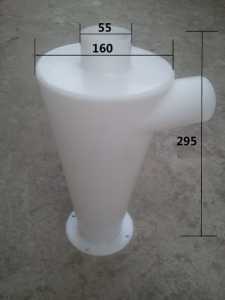

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

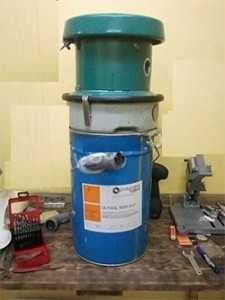

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

  • строительный нож;
  • маркер или карандаш;
  • циркуль;
  • электролобзик;
  • шуруповёрт;
  • пила-ножовка;
  • шило;
  • клеевой пистолет.

Материалы

  • два пластиковых 10 литровых ведра;
  • водопроводная ПВХ труба и уголок ø 32 мм;

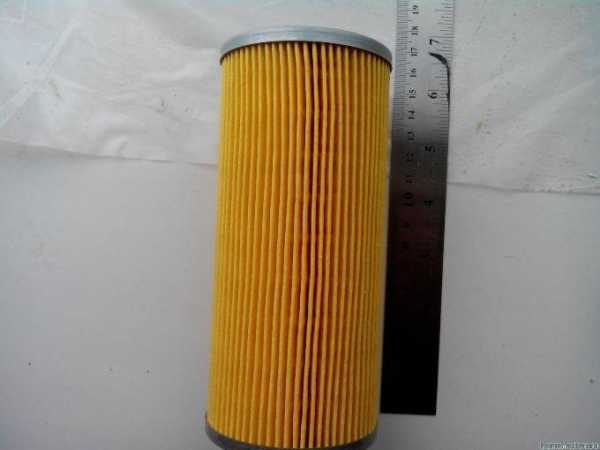

  • автомобильный воздушный фильтр;
  • клеевой стержень;
  • строительная фанера;
  • кровельное железо;
  • саморезы;
  • шланги от пылесоса;
  • столярный клей;
  • герметик.

Пошаговая инструкция сборки циклона

  1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
  2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
  3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
  4. Пространство между патрубком и фанерой заполняют герметиком.
  5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
  6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
  7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
  8. Конструкцию прислоняют к ведру.
  9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
  10. Ножом вырезают проём.
  11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
  12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
  13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
  14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
  15. Жестяной круг разрезают наполовину от центра к краю.
  16. Внешние края разреза разводят на угол 300.
  17. Фигурную вставку устанавливают в ведре враспор.
  18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
  19. У верхнего ведра срезают днище.
  20. Камеру циклона плотно вставляют в накопитель.
  21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
  22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
  23. Место соединения обрабатывают клеевым пистолетом.
  24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
  25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.

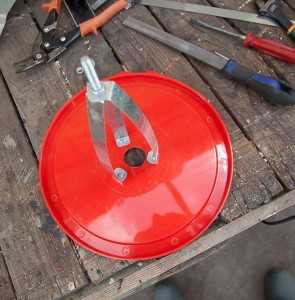

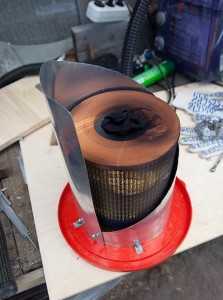

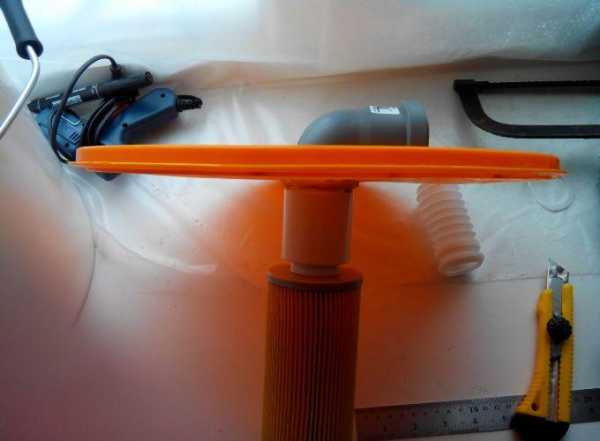

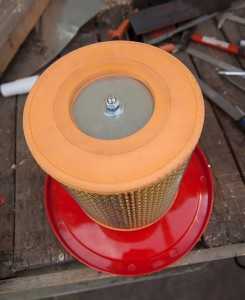

  26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
  27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
  28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
  29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
  30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

  1. У 5 литрового ведра срезают ножом верхний бортик.
  2. Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
  3. Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
  4. Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
  5. Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
  6. Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
  7. Середину крышки вырезают ножом.
  8. Дрелью просверливают отверстия вверху малой ёмкости.
  9. Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
  10. На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
  11. Круг от крышки крепят саморезами к фиксирующему кольцу.
  12. В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
  13. Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
  14. Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
  15. В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
  16. Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
  17. В проём вклеивают термоклеем угловой ПВХ патрубок.
  18. Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
  19. В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
  20. Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

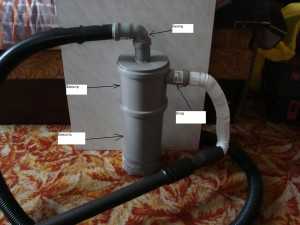

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Инструменты

  • угловая машинка;
  • дрель;
  • клеевой пистолет;
  • клепальник;
  • электролобзик;
  • строительный нож.

Материалы

  • ПВХ Канализационная труба ø 100 мм;
  • ПВХ труба ø 40 мм;
  • шланг;
  • заклёпки;
  • клеевой стержень;
  • фиксирующие кольца – хомуты;
  • две 2-х литровые бутылки;
  • 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

  1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
  2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
  3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
  4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
  5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
  6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
  7. В центре каждого круга вырезают отверстие ø 40 мм.
  8. Полученные диски разрезают пополам.
  9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
  10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
  11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
  12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
  13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
  14. В нижнюю пробку ввинчивают бутылку – накопитель.
  15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
  16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник). Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

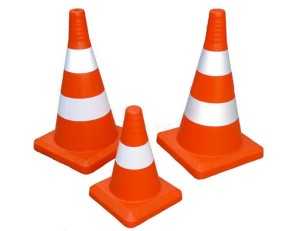

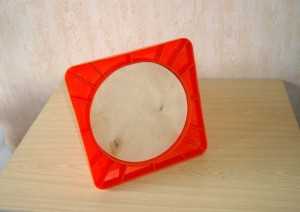

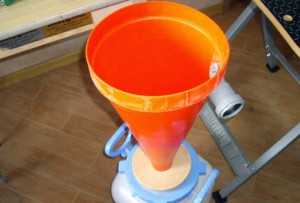

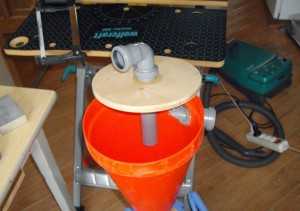

Циклон из дорожной фишки

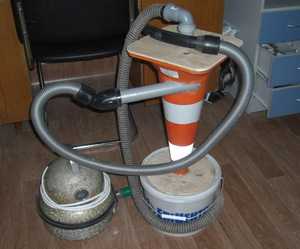

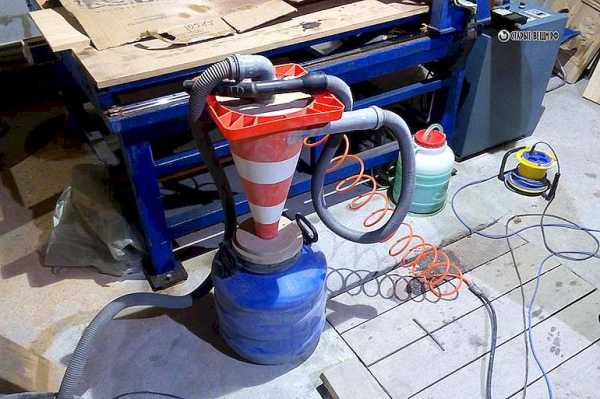

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

  1. Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
  2. Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
  3. Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
  4. В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
  5. Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
  6. Все соединения обрабатывают термоклеевым пистолетом.
  7. Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

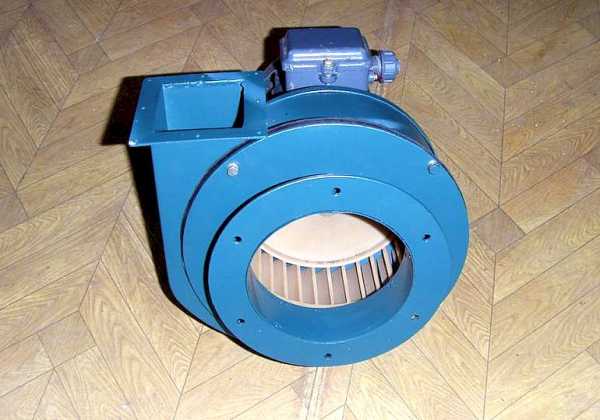

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо. Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное. Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром. Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки. Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

Циклонный фильтр, сделанный своими руками, не только обеспечивает чистоту в домашней мастерской, жилом помещении, но и обережёт дыхательные пути и лёгкие окружающих людей. Существование различных «рецептов» по изготовлению циклона своими руками подтверждает то, что при желании это сделать может каждый любитель изготовления самоделок.

'; blockSettingArray[0]["minSymbols"] = 0;blockSettingArray[0]["minHeaders"] = 0;blockSettingArray[2] = []; blockSettingArray[2]["setting_type"] = 3; blockSettingArray[2]["element"] = ""; blockSettingArray[2]["directElement"] = ".sb-a"; blockSettingArray[2]["elementPosition"] = 1; blockSettingArray[2]["text"] = '

'; blockSettingArray[2]["minSymbols"] = 0;blockSettingArray[2]["minHeaders"] = 0;blockSettingArray[3] = []; blockSettingArray[3]["setting_type"] = 3; blockSettingArray[3]["element"] = ""; blockSettingArray[3]["directElement"] = ".footer-a"; blockSettingArray[3]["elementPosition"] = 1; blockSettingArray[3]["text"] = '

'; blockSettingArray[3]["minSymbols"] = 0;blockSettingArray[3]["minHeaders"] = 0; var jsInputerLaunch = 15;

remboo.ru

изготовление циклонного фильтра в домашних условиях

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Содержание материала

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Также рекомендуем прочитать:

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

  • Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.). Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
  • Полипропиленовое колено с углом наклона в 30 и 90 градусов. Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
  • Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
  • Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
  • Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

  • В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
  • Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
  • Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра).

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

  • Текстолит (размер подбирается индивидуально под каждый пылесос).
  • Любой текстильный плотный мешок (многие используют мешки из-под обуви).
  • Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

pochini.guru

Как собрать домашний циклон для пылесоса своими руками из подручных материалов

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.

Назначение циклона для пылесоса

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли. Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению. Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Использование в этом случае пылесоса является оптимальным. Обычное изделие, которое применяется в домашних условиях, для этих целей не подходит. Попадание щепок или опилок приведет к засору пылесоса или вовсе выведет его из строя. А также большое количество мелкой пыли быстро забьет пылесборник, который необходимо будет чистить каждые 20 минут.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость. По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром. Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующие достоинства циклонных фильтров:

  • не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
  • малые размеры;
  • тихая работа устройства;
  • когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
  • высокая эффективность.

Принцип работы циклонного фильтра

Циклон состоит из нескольких частей:

  • патрубок;
  • корпус;
  • пылесборник;
  • камера с мембранным фильтром;
  • приемный вентилятор.

Грязный воздух сквозь патрубок попадает в цилиндрический корпус изделия. Патрубок располагается по касательной к боковым стенкам корпуса, поэтому поток воздуха около стенок цилиндра закручивается по спирали. Из-за центробежной силы частички грязи прижимаются к корпусу устройства, а потом попадают в специальный пылесборник. Оставшийся воздух с частичками пыли попадает в другую камеру, которая оборудована несколькими мембранными фильтрами. В итоге вся собранная пыль попадает в приемный вентилятор.

Меньше всего загрязняется мембранный отсек, который необходимо чистить только после окончания уборки. Собранная пыль просто удаляется из специального накопителя, и устройство снова готово к выполнению своих обязанностей.

Пылесосы с подобным принципом действия стоят намного дешевле водяных, но дороже мембранных. По этой причине домашние мастера самостоятельно собирают циклон, а потом подсоединяют его к бытовому пылесосу.

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создают немало проблем. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

  • пластиковая тара для жидкости объемом около 4 литров;
  • цилиндрический воздушный фильтр, который можно взять из старого автомобиля;
  • отрезок канализационной трубы, который должен по диаметру соответствовать шлангам бытового пылесоса;
  • кусок гофрированного шланга такого же диаметра;
  • арматура, обрезки уголков из металла для изготовления подставок и кронштейнов;
  • небольшой лист фанеры для основы толщиной около 7 мм;
  • старый женский чулок;
  • герметик и различные крепежные материалы.

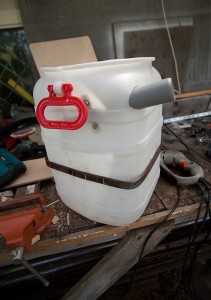

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Как сделать аквафильтр для пылесоса

Когда человеку не нужен профессиональный строительный пылесос, то можно изготовить водный фильтр для стружки другим способом. К примеру, его можно сделать из обычного дорожного конуса. Пылесборником будет служить любая пластиковая тара с плотными стенками и хорошо закрывающейся крышкой. Стоит заметить, что пластиковая тара выполняет роль воздушной системы, а утечка плохо влияет на мощность устройства. Необходимо отрезать опорный квадрат от дорожного конуса. По получившейся форме отверстия нужно выкроить верхнюю крышку из фанеры.

В верхнюю крышку при помощи герметика закрепляется выходной патрубок, который стоит сделать из обычной канализационной трубы. Эта деталь обязана быть опущена до середины строительного конуса. Когда она поднята выше, то завихрение пыли будет неправильное. В случае если выходная труба спускается слишком низко, то грязь будет засасываться в нее.

Узкая часть дорожного конуса тоже герметично закрепляется в круг из фанеры, который присоединяется к отсеку для мусора. Стоит несколько раз проверить герметичность всех швов и соединений. Около верхнего среза конуса ставится входной патрубок, в который будет попадать грязный воздух.

Далее необходимо проверить правильность сборки пылеулавливателя. Выходной патрубок необходимо присоединить к входу бытового пылесоса с помощью заводской шланги. Поэтому патрубок стоит подбирать в соответствии с диаметром шланга пылесоса. Шланг для сбора мусора присоединяется к приемному патрубку изделия. Обязательно проводится испытательный запуск. Когда устройство собрано верно, на дне пластиковой тары будет скапливаться весь мусор, а мембранный фильтр бытового пылесоса должен оставаться чистым.

Форму для конуса можно сделать своими руками. К примеру, изготовить из металлической жести, предварительно просчитав развертку изделия. А также может подойти старое ведро из оцинкованного металла.

obinstrumentah.info

Циклон для пылесоса своими руками из подручных материалов за пару дней

Домашний пылесос настолько привычен в хозяйстве, что никто не задумывается о принципе его действия. С момента изобретения этого помощника в уборке помещений, использовался единственно возможный способ отделения пыли от чистого воздуха – фильтр.

С годами фильтрующий элемент совершенствовался, из банального мешка из плотного брезента, он превратился в высокотехнологичные мембраны, удерживающие мельчайшие частицы мусора. При этом от главного недостатка избавиться не удалось.

Создатели фильтров постоянно ищут компромисс между плотностью ячеек и пропускной способностью для воздуха. К тому же, чем загрязненнее мембрана, тем хуже проходит через нее воздушный поток.
30 лет назад, физик Джеймс Дайсон произвел прорыв в технологии уборки пыли.

Он изобрел компактный пылеотделитель, работающий по принципу центробежной силы. Надо сказать, что идея эта была не нова. Промышленные пилорамы использовали центробежные накопители опалок и стружек типа «циклон» достаточно давно.

Но никто не догадался применить это физическое явление в быту. В 1986 году зарегистрировал патент на первый пылесос циклонного типа, с названием G-Force.

Вообще существует три способа отделения пыли от чистого воздуха:

  1. Фильтрующая мембрана. Самый массовый и дешевый способ убрать пыль. Применяется в большинстве современных пылесосов;
  2. Водный фильтр. Воздух с мусором проходит через емкость с водой (как в кальяне), все частицы остаются в жидкой среде, на выход поступает идеально чистый воздушный поток. Такие устройства завоевали популярность, но их применение не стало массовым из-за высокой стоимости.
  3. Центробежный фильтр сухой очистки типа «циклон». Является компромиссом по стоимости и качеству очистки в сравнение с мембраной и водяным фильтром. На этой модели остановимся подробнее.

Принцип работы циклона

На иллюстрации показаны процессы, происходящие в камере фильтра циклонного типа.

Загрязненный воздух через патрубок (1) попадает в корпус фильтра (2) цилиндрической формы. Патрубок расположен по касательной к стенкам корпуса, благодаря чему воздушный поток (3) закручивается в спираль вдоль стенок цилиндра.

Под действием центробежной силы частицы пыли (4) прижимаются к внутренним стенкам корпуса, и под воздействием силы тяжести оседают в пылесборник (5). Воздух с мельчайшими частицами мусора (на которые не действует центробежная сила), попадает в камеру (6) с обычным мембранным фильтром. После окончательной очистки выходят в приемный вентилятор (7).

Мембранный фильтр загрязняется минимально, и его надо лишь изредка очищать после проведения уборки. Вся грязь просто высыпается из накопителя, и пылесос снова готов к работе.

Пылесосы с таким фильтром стоят дешевле водяных, но все же более дорогие, в сравнении с мембранными. Поэтому многие народные умельцы делают фильтр типа «циклон» своими руками, и соединяют его с входом в обычный пылесос.

Расчет циклона делать не обязательно, это не промышленный образец. Просто подберите емкость от 3 л до 10 л, в зависимости от мощности вашего пылесоса.

Самодельный циклон для пылесоса, пример изготовления

Задача ставилась сделать строительный пылесос, используемый при обработке дерева. Соединенный с электрорубанком или фрезером пылесос мембранного типа моментально забивался, и приходилось много раз очищать его, отвлекаясь от работы.

Если вы плотничаете в квартире, проблема мелкой древесной пыли может стать серьезным препятствием. Поэтому был разработан и собран циклон из подручных материалов, по аналогии с промышленными аналогами.

Что потребуется для изготовления подобного приспособления:

  • Полиэтиленовая бочка для жидкости, объемом 3-5 л;
  • Воздушный фильтр вытянутой цилиндрической формы, от автомобиля;
  • Канализационная труба, соответствующая диаметру ваших шлангов от обычного пылесоса;
  • Гофрированный шланг аналогичного диаметра;
  • Стальные полосы, обрезки, уголки для создания кронштейнов, арматуры;
  • Фанера 6-8 мм для основания;
  • Винты, гайки, герметик;
  • Женский чулок.

Крепим на крышке емкости кронштейн для воздушного фильтра. Его можно вырезать из стальных полос.

Фильтр должен плотно прилегать к крышке, иначе грязный воздух будет попадать в выходной патрубок.

Сверху герметично крепим выходной патрубок, через который очищенный воздух будет попадать в основной пылесос. Мембранный фильтр заводского пылесоса следует оставить. Это не сильно уменьшит мощность потока, но убережет вентилятор от загрязнения.

Вокруг воздушного фильтра имеет смысл установить отбойник для мусора. Он изготавливается из оцинкованной жести, и отбивает легкие частицы, которые не сразу опадают под воздействием центробежной силы. Это позволит не так часто вытряхивать фильтр.

Для этих же целей на поверхность можно натянуть женский чулок. Он защитит поры фильтра от попадания крупных и легких частиц мусора (бумага, тонкая стружка).

Входной патрубок располагается по касательной к стенке, и немного наклонен в сторону днища. Воздух с мусором сразу будет направлен по требуемой траектории.

Чтобы стенки емкости не схлопывались от создаваемого вакуума, их можно усилить стальной полосой. Все-таки пластиковая бочка не рассчитана на такие нагрузки, слишком тонкий материал.

Важно! Все места крепления патрубков, винтовых соединений тщательно герметизируются. Малейшая щель для воздуха резко снизит вакуумный эффект, и поток воздуха не будет качественно закручиваться вдоль стенок емкости.

Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры. Для удобства оснащаем ее поворотными колесиками.

Надежно крепим пылесос и построенный фильтр к станине. Крепление должно обеспечивать легкий демонтаж, для очищения бочки от накопленного мусора.

Проводим испытания. Весь мусор собран на дне емкости. Оба фильтра практически чистые, несмотря на наличие легких опилок, и строительной пыли. Все это под действием центробежной силы прижималось к стенкам и осыпалось в бочку.

Компактный циклон для пылесоса

Если вам не нужен полупромышленный строительный аппарат – можно сделать фильтр из других материалов. Например – из дорожного конуса.

В качестве пылесборника используем любую пластиковую емкость с прочными стенками и герметичной крышкой. Важно! Емкость является частью воздушной системы, и утечки пагубно будут влиять на производительность.

Отрезаем опорный квадрат от конуса и по форме отверстия выкраиваем фанерную верхнюю крышку.

В крышку герметично крепим выходной патрубок. Его можно изготовить из пластиковой трубы для канализации. Важно! Выходная труба должна быть опущена приблизительно до середины высоты конуса. Если поднять ее выше – не будет правильного завихрения. Если труба будет слишком низко – мусор будет в нее засасываться.

Нижняя, узкая часть конуса, так же герметично устанавливается в фанерный круг, который соединяется с крышкой емкости для мусора. Помним о герметичности всех соединений и швов! Как можно ближе к верхнему срезу устанавливаем приемный (входной) патрубок, в который будет засасываться воздух с мусором.

Правильно собираем полученную конструкцию. Выходная труба соединяется с входом обычного пылесоса при помощи штатного шланга. Для этого патрубок подбирается под его диаметр. К приемному (входному) патрубку подсоединяем шланг для сбора мусора.

Проводим испытания. Если вы собрали конструкцию правильно, на дне емкости будет собран мусор, а фильтр вашего пылесоса останется чистым.

Если вам не удалось раздобыть легальным способом дорожный конус (не воровать же его у дорожных служб), можно изготовить форму самостоятельно. Например, вырезать из листовой жести, воспользовавшись программой расчета развертки конуса. Подойдет прохудившееся оцинкованное ведро.

Вообще, для нормального функционирования центробежного фильтра «циклон» не обязательна конусная форма. Можно вполне обойтись цилиндром. Например, из канализационной полиэтиленовой трубы диаметром 150-180 мм.

Вывод: Если у вас есть обычный пылесос, можно за 1-2 вечера превратить его в современный пылесборник, работающий по принципу центробежной силы. И никаких авторских отчислений изобретателю «циклона» платить не нужно.

Циклон для пылесоса своими руками — видео

Куда интереснее смотреть видео, чем читать рекомендации по изготовлению. Специально для торопливых прилагаю очень интересное видео в котором парень подробно показывает как из подручных средств собирается циклон своими руками. Ничего хитрого, обычное конусное ведро, патрубок и клей. И в итоге получилась очень удачная конструкция. Кстати применять такой циклон можно где угодно, не только с пылесосом но и при работе с рейсмусом эффективность его доказана.

obinstrumente.ru

Принцип работы циклон для пылесоса своими руками, фото

Циклонный фильтр, пылесос, сделанный своими руками

О фильтрах.
Циклонный фильтр не задерживает больше 97% пыли. Поэтому, зачастую к ним добавляются дополнительные фильтры. С английского «HEPA» переводится как High Efficiency Particulate Air» — фильтр для содержащихся в воздухе частиц.

Согласитесь, что даже Вы не представляете свою жизнь без такой необходимой техники, как пылесос? Они справляются не только с пылью, но и с грязью.

Конечно, пылесосы могут использоваться не только в домашних условиях, но еще они бывают различными: аккумуляторными, моющими, пневматическими. А так же автомобильными, низковольтными промышленными, ранцевыми, бензиновыми и т.д.

Принцип работы пылесоса циклон

Джеймс Дайсон первый создатель циклонного пылесоса. Первым его творением стал, G-Force в 1986 г.

Чуть позже в 1990-х годах он подал прошение об изготовлении циклонных аппаратов и уже собрал свой центр по созданию пылесосов. В 1993 году в продажу поступил его первый пылесос – известный как «Dayson DC01».
Так все-таки, как же работает это чудо циклонного типа?

Похоже, создатель Джейм Дайсон был замечательным физиком. Благодаря центробежной силе задействован в сборе пыли.

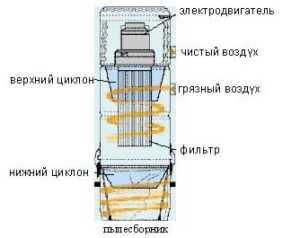

Аппарат двухкамерный и делится он на два типа — внешняя и внутренняя. Воздух, который крутится внутри пылесборщика, двигается вверх, словно по спирали.

По закону крупные пылинки попадают во внешнюю камеру, а во внутренней остается все остальное. А очищенный воздух выходит из пылесборника через фильтры. Вот как работают пылесосы с циклонным фильтром.

Пылесосы с циклонным фильтром, особенности

Не останавливайте свой выбор на тех моделях, которые требуют мало мощи. Такая уборка Вам точно не понравится и скорее всего, захотите выбросить такой прибор.

Интересно! Как варить полуавтоматом с углекислотой, здесь!

Не тратьте деньги зря, а подходите к покупке пылесоса более серьезно. Стоит только обратиться к продавцу консультанту и он вам поможет с выбором того или иного пылесоса.

Аппарат стоит выбирать, который на 20-30% мощнее мешкового пылесоса. Лучше всего брать тот, что с мощностью 1800 Вт. Практически все производители пылесосов выпускают модели с данным фильтром, что не может не радовать.

Плюсы циклонных пылесборников

1.Скаждым, наверно, такое бывало, когда нечаянно нужный вам предмет оказывался в пылесборщике? Теперь это не проблема, потому что он прозрачен! И Вы всегда сможете заметить предметы, которые нужно оттуда скорее вытащить.

Это один из важнейших плюсов.

2. Мощность таких пылесосов максимальна и не сбавляет обороты и мощность, даже при забитом контейнере. Уборка намного приятнее, мощность не падает, уборка чище.

Такой пылесос способен задерживать на много больше, чем вы представляете. До 97%!!! Не вероятно, правда? Хотя некоторые недовольны и таким результатом, так как предпочитают пылесосы с водным фильтром.

3. Покупая циклонный пылесос, вы не только делаете выгодную покупку, но и экономите место для его хранения, так как его вес довольно легок. Вам не придется таскать тяжести.

4. Не нужно постоянно менять бумажные мешки, для пылесоса.

5. Мощность. Она не теряется от наполненности.

6. Его можно хорошенько промыть водой и высушить.

Минусы циклонных пылесборников

1. Один из минусов данных пылесосов не очень приятен. Это мытье и чистка фильтра. Конечно, не придется каждый день вычищать с помощью щетки контейнер, но все, же это один из минусов. Лень присутствует в каждом человеке. Да, конечно неприятно сталкиваться с тем фактом, что нужно испачкать ручки.

2. Шум. Шума от такого вида пылесоса на много больше, нежели от обычного.

3. Энергопотребление. Оно так же на много выше, чем от обычного пылесоса. Это маленькое торнадо.

Покупать это маленькое чудо или нет, решать только Вам. На самом деле все его достоинства перекрывают те не многие его недостатки. Чистота в доме на много приятнее, чем не до конца доделанная приборка, согласитесь?

Личные впечатления

По сравнению со старым пылесосом, циклонный пылесборник выглядит довольно скромно по габаритам. Невозможно поверить, что такая малютка способна на что-то серьезное. Теперь старый пылесос можно использовать только при влажной уборке.

Достаю принадлежности, при первом использовании, вставляю не большую в диаметре трубу, включаю аппарат, и вот что действительно удивляет, щетка чистит ковры значительно лучше, чем мой предыдущий помощник.

Он чистит все. Грязь, шерсть наших домашних питомцев. Раньше приходилось прилагать не малые усилия, чтобы справляться с такими «теперь мелочами».

В коридоре у меня ламинированное покрытие и оно так же легко очистилось. Дело в том, что у меня в запасе есть еще одна щетка, более жесткая, чем предыдущая для ковров, поэтому я так просто справился и с этой задачей. Вы знаете, и звук этого пылесоса не настолько громкий как писали об этом в интернете.

Меня радует этот аппарат тем, что он легкий и не такой уж, и громкий. Еще понравился отсек для хранения всех нужных насадок, это очень удобно, что он встроен в сам пылесос.

Как только я узнал, на что способен этот маленький торнадо, пришло время почистить контейнер. Слава богу, когда я стал вытряхивать из пылесборника мусор, он падал плотными большими комками.

Так как мусор был утрамбован потоком воздуха. Клубков пыли не видно, и он не поднимался в воздух! Так я закончил свою первую уборку со своим циклонным пылесосом. Промыл контейнер и на этом уборка закончилась!

Циклон для пылесоса фото

Циклон для пылесоса своими руками

Все пылесосы предназначены для одной цели – чистота. Речь идет обо всех пылесосах
Промышленные и строительные пылесосы обычно используют на станках или для уборки любых помещений. Эти пылесосы дороговаты, так как принцип работы пылесоса циклон фильтра необходимо подбирать тщательно.
Так же следует знать, что чаще всего промышленными аппаратами пользуются при ремонте и стройке. Оставлять свое рабочее место нужно в чистоте.

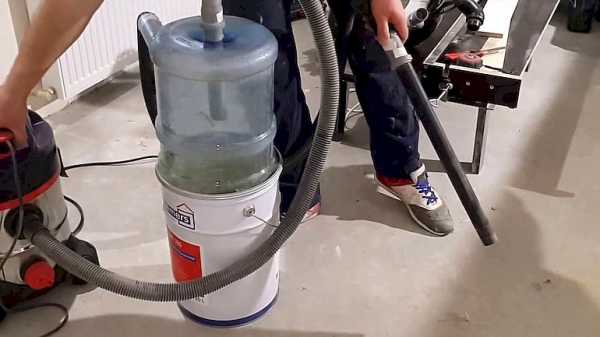

Циклон своими руками, из прозрачного пластика видео


Строительные работы проводят после его подготовки и очистки поверхности. Как Вы понимаете, Генеральную уборку невозможно совершить обычным пылесосом. Иначе говоря, это чревато поломкой аппарата.
Даже мелкий мусор, такой как: песок, масло, сухие смеси порошковые абразивы и деревянная стружка – рассчитан только на промышленный пылесос.
Если вы вдруг пойдете выбирать пылесос для строительных работ, то обязательно уточняйте те виды загрязнений, с которыми он будет сталкиваться.
Задумали использовать пылесос в ремонтных условиях? Тогда рассмотрите вариант циклон для пылесоса своими руками. Есть много примеров, как можно сделать такого рода пылесос.

 Циклон для пылесоса своими руками

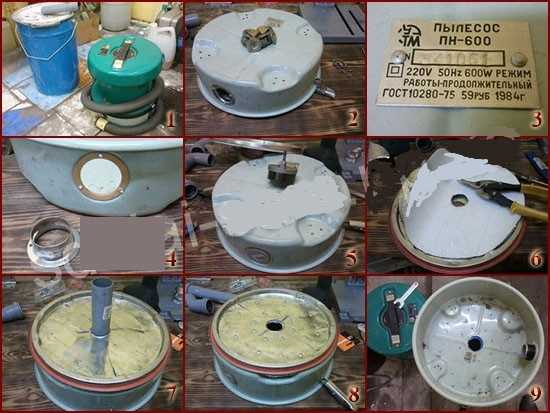

1. Для того чтобы сделать такой пылесос самостоятельно потребуется Пылесос Урал ПН-600, ведро пластиковое (подойдет даже из-под краски), патрубка 20 см длиной и диаметром 4 см.
2. Шильдик тоже откручивают, а отверстия нужно заклеивать.
3. Патрубка довольно толста и не войдет в отверстие, поэтому надо сточить заклепки при помощи болгарки и удалить крепления патрубка. Перед этим сняв пружины с фиксаторами. На заглушку намотать изоленту и вставить на заглушку.
4. На дне сделать отверстие сверлом посередине. Потом его расширить до 43-х мм специальным инструментом.
5. Для его уплотнения вырезают прокладки диаметром 4 мм.
6. Затем нужно все сложить, крышку ведра, прокладку, патрубок центрирующий.
7. Теперь нам потребуются саморезы длиной 10 мм и диаметром 4.2 мм. Саморезов потребуется 20 штук.

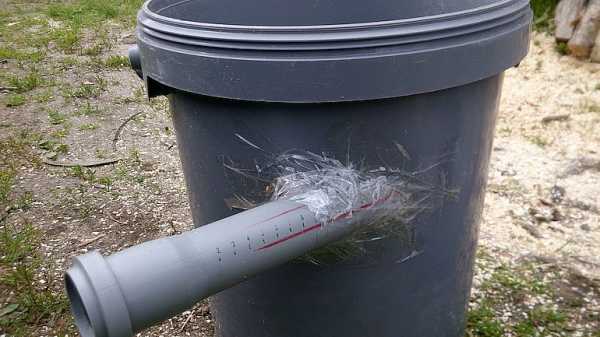

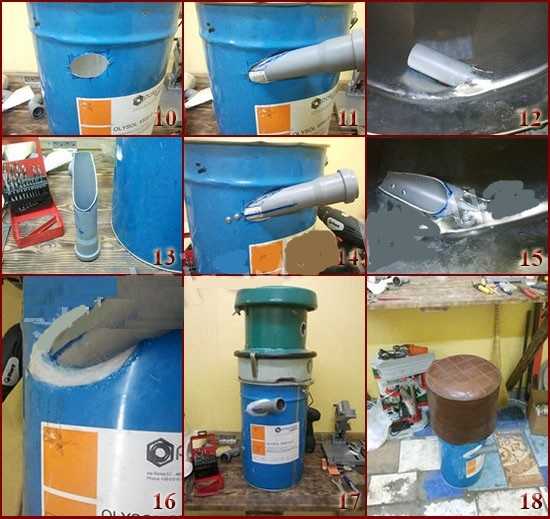

8. С бока ведра вырезаем отверстие по всасывающий патрубок. Угол выреза должен составлять 10-15 градусов.
9. Примеряемся и редактируем форму отверстия с помощью специальных ножниц, которые режут по металлу.
10. Не забывайте, что и внутри тоже нужно примеряться. Так же изнутри оставьте полосы для саморезов.
11. Маркером, разметьте отверстие в ведре и обрежьте лишний материал ножницами. Закрепите патрубок снаружи к ведру.
12. Чтобы все герметизировать нужно, использовать бинт 30x. Из обыкновенной аптечки и клей вроде «титана» для пенопласта. Обмотайте бинт вокруг патрубка и пропитайте клеем. Желательно не один раз!
13. Пока высыхает клей, можно проверить как будет работать этот пылесос. Включите пылесос и нагрузите его, перекрывая ладонью патрубок. Во время проверки работы пылесоса улучшается процесс герметизации и соединения с патрубком. Маловероятно, что он в скором времени изживет себя.
14. Пылесос лучше всего хранить в чехле.



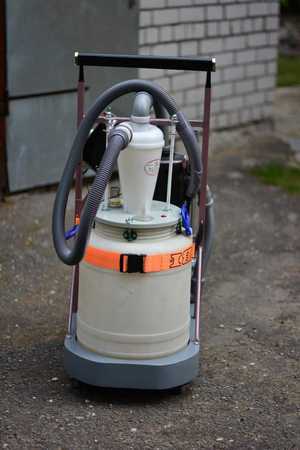

А также вы можете посмотреть видео пылесос + Циклон мобильная база

dachnoe-delo.ru

Фильтр циклон своими руками для бытового пылесоса

В процессе различных строительных и ремонтных работ в помещениях, часто возникает необходимость в уборке строительного мусора. Обычный пылесос для этой цели использовать не рекомендуется, так как велика вероятность выхода из строя фильтра, а то и всего пылесоса. Для этой цели применяется строительный пылесос, который сконструирован специально для таких работ.

Рассмотрим, что представляет собой строительный (промышленный) пылесос и его основные отличия от бытового.

Мощность строительного пылесоса в несколько раз превосходит мощность бытового и может достигать 4 кВт. Благодаря этому легко можно убрать строительный мусор как мелкий, так и крупный. С его помощью без труда можно убрать цементную пыль, обломки штукатурки, различные осколки и песок и т. д. Корпус у промышленного пылесоса в основном выполнен из металла.

Пылесос имеет усиленную систему фильтрации. Мотор такого пылесоса способен работать долго и выдерживать большие нагрузки, благодаря специальной системе охлаждения. Объем пылесборника строительного пылесоса гораздо больше обычного пылесоса. Все строительные пылесосы имеют розетку для подключения электроинструмента.

Стоит такой пылесос дороже обычного, поэтому многие умельцы пытаются сделать строительный пылесос своими руками, переделав бытовой пылесос, и часто встречаются с определенными трудностями.

В этой статье содержаться наиболее удачные технические решения, как переделать бытовой пылесос в строительный. Если у вас имеется дома пылесос средней мощности, то при желании вы можете превратить его в строительный. Или вы можете купить недорогой пылесос и, усовершенствовав его превратить в промышленный. Для этого вам не придется переделывать сам пылесос, а надо лишь изготовить внешний фильтр циклон своими руками. Далее будут рассматриваются два основных варианта изготовления такого фильтра с конусом и без него.

Описание самодельных фильтров циклон дается в этой статье в основном для того, чтобы познакомить вас с общей идеей и принципом работы таких устройств. Это означает, что вы, ознакомившись с конструкцией, не обязаны ее полностью повторять, а можете вносить в неё различные изменения, или используя основную идею изготовить фильтр циклон совершенно новой конструкции.

Принцип работы фильтра циклон

Принцип работы этого фильтра основан на прохождении загрязненного воздуха через внешнее устройство, в котором крупные частицы оседают в его корпусе, далее воздух очищается от мелкой пыли, проходя через масляный фильтр, и поступает в турбину пылесоса. Таким образом, в сам пылесос поступает уже очищенный воздух от пыли и мусора.

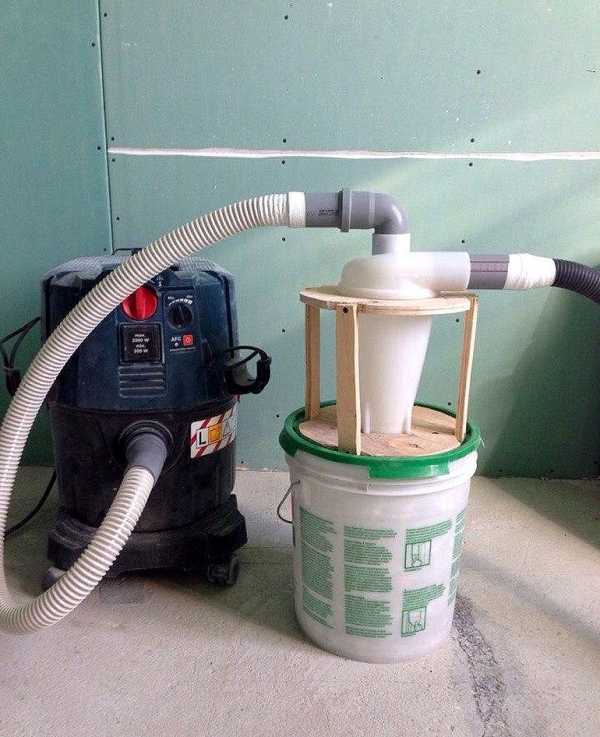

Фильтр циклон вариант 1 (без конуса)

Для изготовления фильтра циклон своими руками потребуются следующие детали и материалы:

  • Масляный фильтр. Он фильтрует мелкую пыль.
  • Ведро с плотно прилегающей крышкой 20 л.
  • Колена полипропиленовые, предназначенные для систем водоснабжения, и имеющие угол 90 и 45 градусов и диаметр 40 мм – 1 штука.
  • Труба сантехническая, пластиковая – 1 метр, диаметр 40 мм.
  • Кусок гофрированной трубы длиной в 2 метра и диаметром 40 мм. Она потребуется для входа в устройство.

Процесс изготовления

1. В крышке от ведра, в центре, нужно прорезать отверстие, в которое вставляется уголок 90 градусов, к нему будет подсоединен пылесос.

2. Замазать щели герметиком.

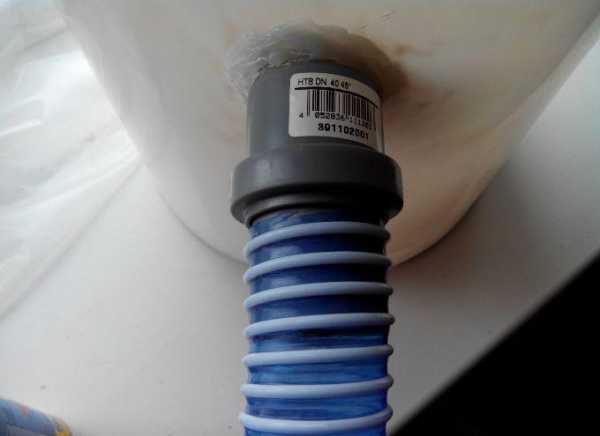

3. В боковой стенке ведра прорезать отверстие и вставить уголок 45 градусов.

4. Для соединения гофры с коленом служит отрезок трубы.
5. Для более долгой службы фильтра, на него можно натянуть кусок капроновых колготок.

6. Выход фильтра надо соединить с коленом в крышке ведра.

Возможно, фильтр не удастся одеть на выходную трубу. Для этой цели, надо придумать какой-нибудь переходник. Может подойти отрезок гофра для сантехнического сифона, или резиновый шланг определенного диаметра. Желательно все соединения промазывать герметиком. Масляный фильтр можно приобрести в магазине, торгующем автозапчастями.

Надо иметь в виду, что при закрытии входного отверстия, ведро может дать трещину. Поэтому надо укрепить стенки ведра, каким-либо способом, или предусмотреть что-то вроде клапана. Главное, в этом деле не спешить, замерять все соединения, и тогда у вас все получиться.

Выше описан лишь один из вариантов. Подобных конструкций существует множество. Вместо ведра применяют пластиковые бочки, имеются конструкции, где роль ведра выполняет фановая труба. Многие умельцы самостоятельно изготавливают емкости из жести или тонкого железа.

Некоторые изобретатели конструируют фильтр циклон с использованием конуса. В этой конструкции часто используется дорожный конус.

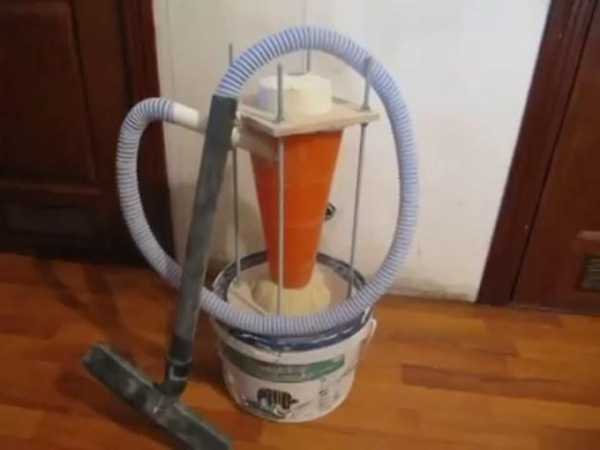

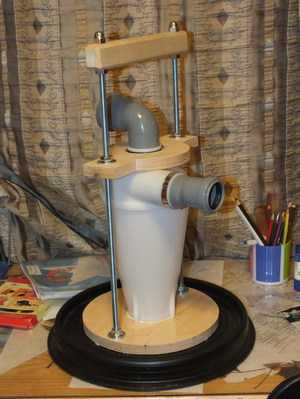

Вариант 2 (с использованием дорожного конуса)

Потребуются следующие детали и материалы:

  • Конус дорожный (можно приобрести в автомагазине).
  • Два метровых стержня 8 мм.
  • Шайбы, гайки и гроверные шайбы 8 мм.
  • Гофрированные трубки диаметром 32 мм и длиной около 2 метров – две штуки.

Процесс изготовления

  1. У конуса отпилить подставку у самого основания. Конус вставляется в ведро сверху в перевернутом виде. Внутрь ведра вставляется трубка. Пространство между конусом и трубкой следует залить строительной пеной.
  2. Из фанеры толщиной 20 мм выпилить квадрат, размером чтобы основание конуса вписывалось в него и еще оставалось немного места. По углам квадрата просверливаются 4 отверстия диаметром 8 мм. В центре прорезается отверстие под трубку, на нее будет одет гофрированный шланг, соединяющий устройство с пылесосом.
  3. Крышка для ведра выпиливается из многослойной фанеры, и должна плотно прилегать к ведру. По ее краям приклеить резиновую прокладку.
  4. В крышке пропиливается отверстие диаметром под узкий конец конуса.
  5. После того как конус будет вставлен в фанерную крышку, место соединения покрывается пеной. Конус должен располагаться на ведре в перевернутом виде, и крепится при помощи четырех стержней, на которых нарезана резьба, имеющих длину 50 см и диаметр 8 мм, они удерживают фанерный квадрат с привинченным к нему конусом.
  6. Недалеко от основания конуса, в его широкой части просверливается отверстие под трубку, для соединения с гофрированным шлангом. Через него будет всасываться различный строительный мусор.

Фильтр тонкой очистки в этом варианте циклона не используется, поэтому мелкая пыль может попадать в турбину пылесоса. При конструировании таких устройств в основном применяют пылесосы, имеющие мешок. Поэтому мелкая пыль, в случае проникновения внутрь оседает в мешке.

Варианты самодельных строительных пылесосов с дополнительным фильтром циклон позволяет мастерам испытывать различные варианты, не боясь испортить сам пылесос, так как большая часть мусора задерживает фильтр.

При изготовлении фильтра циклон своими руками не бойтесь экспериментировать, и в итоге вы обязательно добьетесь желаемого результата.

py-sm.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
